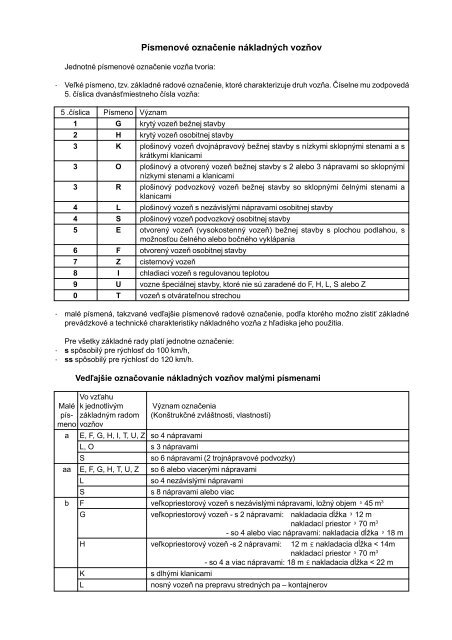

Písmenové označenie nákladných vozňov<br />
Jednotné písmenové označenie vozňa tvoria:<br />
· Veľké písmeno, tzv. základné radové označenie, ktoré charakterizuje druh vozňa. Číselne mu zodpovedá<br />
5. číslica dvanásťmiestneho čísla vozňa:<br />
5 .číslica Písmeno Význam<br />
1 G krytý vozeň bežnej stavby<br />
2 H krytý vozeň osobitnej stavby<br />
3 K plošinový vozeň dvojnápravový bežnej stavby s nízkymi sklopnými stenami a s<br />
krátkymi klanicami<br />
3 O plošinový a otvorený vozeň bežnej stavby s 2 alebo 3 nápravami so sklopnými<br />
nízkymi stenami a klanicami<br />
3 R plošinový podvozkový vozeň bežnej stavby so sklopnými čelnými stenami a<br />
klanicami<br />
4 L plošinový vozeň s nezávislými nápravami osobitnej stavby<br />
4 S plošinový vozeň podvozkový osobitnej stavby<br />
5 E otvorený vozeň (vysokostenný vozeň) bežnej stavby s plochou podlahou, s<br />
možnosťou čelného alebo bočného vyklápania<br />
6 F otvorený vozeň osobitnej stavby<br />
7 Z cisternový vozeň<br />
8 I chladiaci vozeň s regulovanou teplotou<br />
9 U vozne špeciálnej stavby, ktoré nie sú zaradené do F, H, L, S alebo Z<br />
0 T vozeň s otvárateľnou strechou<br />
· malé písmená, takzvané vedľajšie písmenové radové označenie, podľa ktorého možno zistiť základné<br />
prevádzkové a technické charakteristiky nákladného vozňa z hľadiska jeho použitia.<br />
Pre všetky základné rady platí jednotne označenie:<br />
· s spôsobilý pre rýchlosť do 100 km/h,<br />
· ss spôsobilý pre rýchlosť do 120 km/h.<br />
Vedľajšie označovanie nákladných vozňov malými písmenami<br />
Vo vzťahu<br />
Malé k jednotlivým Význam označenia<br />
pís- základným radom (Konštrukčné zvláštnosti, vlastnosti)<br />
meno vozňov<br />
a<br />
E, F, G, H, I, T, U, Z so 4 nápravami<br />
L, O s 3 nápravami<br />
S<br />
so 6 nápravami (2 trojnápravové podvozky)<br />
aa E, F, G, H, T, U, Z so 6 alebo viacerými nápravami<br />
L<br />
S<br />
so 4 nezávislými nápravami<br />
s 8 nápravami alebo viac<br />
b F veľkopriestorový vozeň s nezávislými nápravami, ložný objem ³ 45 m 3<br />
G veľkopriestorový vozeň - s 2 nápravami: nakladacia dĺžka ³ 12 m<br />
nakladací priestor ³ 70 m 3<br />
- so 4 alebo viac nápravami: nakladacia dĺžka ³ 18 m<br />
H veľkopriestorový vozeň -s 2 nápravami: 12 m £ nakladacia dĺžka < 14m<br />
nakladací priestor ³ 70 m 3<br />
- so 4 a viac nápravami: 18 m £ nakladacia dĺžka < 22 m<br />
K<br />
L<br />
s dlhými klanicami<br />
nosný vozeň na prepravu stredných pa – kontajnerov
I s nezávislými nápravami 22 m 2 £ nakladacia plocha £ 27 m 2<br />
T<br />
R<br />
veľkopriestorový vozeň - s 2 nápravami: nakladacia dĺžka > 12 m<br />
- so 4 a viac nápravami: nakladacia dĺžka ³ 18 m<br />
nakladacia dĺžka ³ 22 m<br />
S<br />
na prepravu stredných pa – kontajnerov<br />
bb H s 2 nápravami: nakladacia dĺžka ³ 14m<br />
so 4 a viac nápravami: nakladacia dĺžka ³ 22m<br />
I s nezávislými nápravami nakladacia plocha > 27m 2<br />
c E s vykladacími klapkami v podlahe vozňa<br />
F<br />
samospádové vykladanie vlastnou hmotnosťou tovaru, možné dávkovanie,<br />
obojstranne výsypný podľa voľby, vysoko položený výsypný otvor<br />
H,T<br />
I<br />
L,S<br />
s čelnými dverami<br />
s hákmi na mäso<br />
s oplenom<br />
U,Z<br />
vykladanie tlakom<br />
cc F samospádové vykladanie vlastnou hmotnosťou tovaru, možné dávkovanie,<br />
obojstranne výsypný podľa voľby, nízko položený výsypný otvor<br />
H<br />
d H s podlahovými klapkami<br />
I<br />
L,S<br />
T,U<br />
s čelnými dverami a s vnútorným zariadením na prepravu automobilov<br />
na morské ryby<br />
zariadený na prepravu cestných vozidiel bez poschodovej plošiny<br />
vykladanie samospádom, regulovateľne, vysoko položený výsypný otvor<br />
dd T,U vykladanie samospádom, regulovateľne, nízko položený výsypný otvor<br />
e H s dvoma podlahami<br />
I<br />
L,S<br />
R<br />
T<br />
Z<br />
elektrický ventilátor<br />
na prepravu cestných vozidiel s druhou plošinou<br />
s nízkymi sklopnými bočnicami<br />
so svetlou výškou dverných otvorov nad 1,90 m<br />
s vykurovacím zariadením<br />
ee H s viac než dvoma podlahami<br />
f F, H, I, L, O, S, T, spôsobilý na prepravu do Veľkej Británie (trajektová a tunelová doprava)<br />
U, Z<br />
ff F, H, L, O, S, T, U, Z vhodný len pre Lamanšský prieplav – tunelovú dopravu do Veľkej Británie<br />
fff F, H, L, O, S, T, U, Z vhodný len na trajektovú dopravu do Veľkej Británie<br />
g G, H, T, U na prepravu obilia, zrna a semien<br />
I<br />
strojné chladenie<br />
K, R zariadený na prepravu kontajnerov<br />
L<br />
S<br />
Z<br />
zariadený na prepravu kontajnerov – okrem pa - kontajnerov<br />
zariadený na prepravu transkontajnerov do 60 stôp<br />
gg I chladenie tekutým plynom<br />
S<br />
na prepravu stlačených, skvapalnených a pod tlakom rozpustených plynov<br />
zariadený na prepravu transkontajnerov do 80 stôp<br />
h G,H na prepravu skorej zeleniny<br />
I<br />
s tepelnou izoláciou triedy IR<br />
L, R, S, T zariadený na prepravu plechových zvitkov naložených na ležato<br />
hh L, R, S, T zariadený na prepravu plechových zvitkov naložených na stojato<br />
i H, T s otvárateľnými bočnými stenami<br />
I<br />
chladenie z technického doprovodného vozňa<br />
K, L, R, S s pohyblivým krytom a pevnými čelnými stenami<br />
U<br />
pre prepravu s PNM
Z<br />
s nekovovou nádržou<br />
ii I technický doprovodný vozeň<br />
j K, L, R, S, T, Z so zariadením na tlmenie nárazov<br />
k E, G, H, T s 2 nápravami: nakladacia hmotnosť < 20 t<br />
so 4 nápravami:<br />
nakladacia hmotnosť < 40 t<br />
so 6 a viac nápravami: nakladacia hmotnosť < 50 t<br />
K, O nakladacia hmotnosť < 20 t<br />
F, L, U, Z s 2 a s 3 nápravami: nakladacia hmotnosť < 20 t<br />
I s 2 nápravami: nakladacia hmotnosť < 15 t<br />
so 4 nápravami:<br />
nakladacia hmotnosť < 30 t<br />
R<br />
nakladacia hmotnosť < 40 t<br />
F, S, U, Z so 4 nápravami: nakladacia hmotnosť < 40 t<br />
so 6 a viac nápravami: nakladacia hmotnosť < 50 t<br />
kk E, G, H, K, O, T s 2 nápravami: 20 t £ nakladacia hmotnosť < 25 t<br />
F, L, U, Z s 2 a s 3 nápravami: 20 t £ nakladacia hmotnosť < 25 t<br />
E, F, G, H, S, T, U, Z so 4 nápravami: 40 t £ nakladacia hmotnosť < 50 t<br />
so 6 a viac nápravami: 50 t £ nakladacia hmotnosť < 60 t<br />
R<br />
40 t £ nakladacia hmotnosť < 50 t<br />
l E bočne nevýklopný<br />
F, T, U vykladanie samospádom súčasne obojstranne, vysoko položený výsypný otvor<br />
G<br />
H<br />
I<br />
K, L, O, R, S bez klaníc<br />
s menej než 8 vetracími otvormi<br />
s posuvnými odnímateľnými medzistenami<br />
izotermické vozne bez schránok na ľad<br />
ll F, T, U samospádové vykladanie, súčasne obojstranné, nízko položený výsypný otvor<br />
H<br />
s posuvnými uzamykateľnými a odnímateľnými medzistenami<br />
m E s 2 nápravami: nakladacia dĺžka < 7,7 m<br />
so 4 a viac nápravami: nakladacia dĺžka < 12 m<br />
G, H, T s 2 nápravami: nakladacia dĺžka < 9 m<br />
so 4 a viac nápravami: nakladacia dĺžka < 15 m<br />
I s 2 nápravami: nakladacia plocha < 19 m 2<br />
so 4 nápravami: nakladacia plocha < 39 m 2<br />
K, O 9 m £ nakladacia dĺžka < 12m<br />
L s 2 nápravami: 9 m < nakladacia dĺžka < 12 m<br />
s 3 a 4 nápravami: 18 m < nakladacia dĺžka < 22 m<br />
R<br />
15 m £ nakladacia dĺžka < 18 m<br />
S so 4 nápravami: 15 m £ nakladacia dĺžka < 18 m<br />
so 6 a viac nápravami: 18 m £ nakladacia dĺžka < 22 m<br />
mm K, O nakladacia dĺžka < 9 m<br />
L s 2 nápravami: nakladacia dĺžka < 9 m<br />
s 3 a 4 nápravami: nakladacia dĺžka < 18 m<br />
R<br />
nakladacia dĺžka < 15 m<br />
S so 4 nápravami: nakladacia dĺžka < 15 m<br />
so 6 a viac nápravami: nakladacia dĺžka < 18 m<br />
n E,G,T s 2 nápravami: nakladacia hmotnosť > 30 t<br />
so 4 nápravami:<br />
nakladacia hmotnosť > 60 t<br />
so 6 a viac nápravami: nakladacia hmotnosť > 75 t<br />
F, U, Z s 2 nápravami: nakladacia hmotnosť > 30 t<br />
s 3 nápravami:<br />
nakladacia hmotnosť > 40 t<br />
so 4 nápravami:<br />
nakladacia hmotnosť > 60 t<br />
so 6 a viac nápravami: nakladacia hmotnosť > 75 t
H s 2 nápravami: nakladacia hmotnosť > 28 t<br />
so 4 nápravami:<br />
nakladacia hmotnosť > 60 t<br />
so 6 a viac nápravami: nakladacia hmotnosť > 75 t<br />
I s 2 nápravami: nakladacia hmotnosť > 25 t<br />
so 4 nápravami:<br />
nakladacia hmotnosť > 40 t<br />
K, L nakladacia hmotnosť > 30 t<br />
O s 2 nápravami: nakladacia hmotnosť > 30 t<br />
s 3 nápravami:<br />
nakladacia hmotnosť > 40 t<br />
R<br />
nakladacia hmotnosť > 60 t<br />
S so 4 nápravami: nakladacia hmotnosť > 60 t<br />
so 6 a viac nápravami: nakladacia hmotnosť > 75 t<br />
o E čelne nevýklopný<br />
F, T, U vykladanie samospádom vlastnou hmotnosťou tovaru, naraz , stredom,<br />
vysoko položený výsypný otvor<br />
G, H nakladacia dĺžka < 12 m a nakladací priestor ³ 70 m 3<br />
I so schránkami na ľad menšími ako 3,5 m 3<br />
K<br />
R<br />
S<br />
s pevnými stenami<br />
s pevnými čelnými stenami nižšími ako 2 m<br />
kĺbový vozeň s 3 dvojnápravovými podvozkami<br />
oo F, T, U samospádové vykladanie naraz stredom, nízko položený výsypný otvor<br />
R<br />
s pevnými čelnými stenami vysokými 2 m a viac<br />
p F, T, U samospádové vykladanie stredom, možné dávkovanie, vysoko položený<br />
výsypný otvor<br />
I<br />
bez podlahového roštu<br />
K, L, S bez stien<br />
R<br />
bez čelných stien<br />
pp F, T, U samospádové vykladanie stredom, možné dávkovanie, nízko položený<br />
výsypný otvor<br />
K, R s odoberateľnými stenami<br />
q všetky kábel elektrického vykurovania pre všetky dovolené druhy prúdu<br />
qq všetky kábel elektrického vykurovania a elektrické vykurovacie zariadenia pre<br />
všetky druhy prúdu
