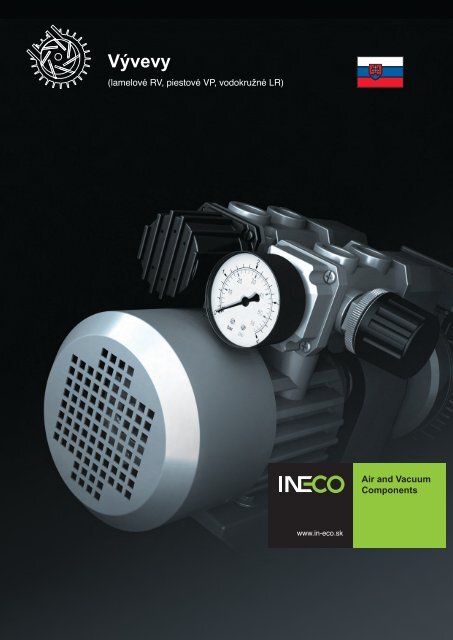

Vývevy<br />
(lamelové <strong>RV</strong>, piestové <strong>VP</strong>, vodokružné <strong>LR</strong>)<br />
Air and Vacuum<br />
Components<br />
www.in-<strong>eco</strong>.sk
OBSAH<br />
1_Lamelové vývevy <strong>RV</strong><br />
Lamelové vývevy <strong>RV</strong> 22, <strong>RV</strong> 26<br />
Lamelové vývevy <strong>RV</strong> 33, <strong>RV</strong> 53, <strong>RV</strong> 63, <strong>RV</strong> 83<br />
2_Piestové vývevy <strong>VP</strong><br />
Štandardné modely<br />
Modely <strong>VP</strong> 40, <strong>VP</strong> 90S, <strong>VP</strong> 120S, <strong>VP</strong> 120P<br />
Modely <strong>VP</strong> 200P, <strong>VP</strong> 200S, <strong>VP</strong> 400P, <strong>VP</strong> 400S<br />
Modely pre labor<strong>at</strong>ória<br />
Modely <strong>VP</strong> LABV 10, <strong>VP</strong> LABV 20, <strong>VP</strong> LABV 30<br />
Modely <strong>VP</strong> LABV 150P, <strong>VP</strong> LABV 250P, <strong>VP</strong> LABV 150S, <strong>VP</strong> LABV 250S<br />
3_Vodokružné vývevy <strong>LR</strong><br />
Modely <strong>LR</strong> 060-H06 / <strong>LR</strong> 061-H16
1<br />
Lamelové vývevy<br />
_<br />
1_<strong>RV</strong>
_<br />
_<br />
1<br />
Air and Vacuum<br />
Components<br />
IN-ECO, spol. s r.o.<br />
Radlinského 13<br />
034 01 Ružomberok<br />
Slovenská republika<br />
T +421 44 4304662<br />
F +421 44 4304663<br />
E info@in-<strong>eco</strong>.sk<br />
Lamelové vývevy<br />
_<br />
Lamelové vývevy (dúchadlá) sú určené pre<br />
nasadenie v oblasti vákua a pretlaku. Môžu byť<br />
používané pre odsávanie a dopravu vzduchu<br />
alebo suchých plynov, ktoré nie sú jedov<strong>at</strong>é,<br />
agresívne alebo výbušné. Predstavujú<br />
najjednoduchší a najvhodnejší systém všade,<br />
kde je potrebný presný zdroj vákua bez obsahu<br />
prímesí. Sú vhodné pre odsávanie v malých<br />
uzavretých systémoch.<br />
1<br />
6<br />
4<br />
5<br />
2<br />
3<br />
1) St<strong>at</strong>or<br />
2) Rotor<br />
3) Uhlíkové lamely<br />
4) Vstup<br />
5) Výstup<br />
6) Kompresná<br />
komôrka<br />
Princíp:<br />
Princíp prevádzky lamelovej vývevy je založený<br />
na rotujúcich lamelách. Rotor (2) je uložený<br />
vo valcovom st<strong>at</strong>ore (1) excentricky na vrchu,<br />
takže sa takmer dotýka st<strong>at</strong>ora. Odstredivá sila<br />
tlačí lamely (3) smerom ku stene st<strong>at</strong>ora. Rotáciou<br />
st<strong>at</strong>ora dochádza k zmene objemu kompresných<br />
komôrok (6) medzi dvoma lop<strong>at</strong>kami<br />
a st<strong>at</strong>orom, čím dochádza k nasávaniu plynu.<br />
6<br />
Charakteristika:<br />
- bezolejová prevádzka<br />
- zdroj vákua bez obsahu prímesí<br />
- kompaktná a spoľahlivá konštrukcia<br />
- ľahká inštalácia a údržba<br />
- nízka hmotnosť a rozmery<br />
- plynulý chod bez vibrácií<br />
- ekonomická prevádzka<br />
Dúchadlá/vývevy INW spĺňajú podmienky Smernice 2002/95/ES Európskeho<br />
parlamentu a Rady z 27. januára 2003 o obmedzení používania určitých<br />
nebezpečných látok v elektrických a elektronických zariadeniach.<br />
Dúchadlá/vývevy INW zodpovedajú<br />
smernici pre strojné zariadenia<br />
Európskeho spoločenstva (CE).
27.02.2013<br />
IN-ECO, spol. s r.o.<br />
Radlinského 13<br />
034 01 Ružomberok<br />
Slovenská Republika<br />
T +421 44 4304662<br />
F +421 44 4304663<br />
E info@in-<strong>eco</strong>.sk<br />
Lamelové vývevy <strong>RV</strong> 22, <strong>RV</strong> 26<br />
Typ<br />
Sací<br />
výkon<br />
(L/min)<br />
50/60Hz<br />
Vákuum<br />
(mbar)<br />
(abs)<br />
Motor (IP54), 50 Hz / 60Hz<br />
Príkon Napätie Prúd<br />
( kW ) 50/60Hz ( V ) 50/60Hz ( A ) 50/60Hz<br />
Tepelná<br />
ochrana<br />
Hlučnosť<br />
(dB)<br />
Hmotnosť<br />
(kg)<br />
Pripojenie<br />
vývevy<br />
(vnútorný<br />
závit)<br />
Jednofázové<br />
<strong>RV</strong> 22 120/135 120 0,31 / 0,38 230 / 110 1,6 / 1,8 (3,5) áno 59 / 62 13 3/8<br />
<strong>RV</strong> 26 130/155 150 0,31 / 0,38 230 / 110 1,9 / 2,2 (3,8) áno 59 / 62 14 3/8<br />
Výkonnostné krivky / Podtlak<br />
Pracovné krivky<br />
Pracovné krivky pl<strong>at</strong>ia pre prepravu vzduchu o teplote 15 °C na saní pri <strong>at</strong>mosférickom tlaku 1013 mbar<br />
s odchýlkou +/- 10%. Celková tlaková diferencia pl<strong>at</strong>í pre teplotu nasávaného vzduchu a teplotu okolia 25 °C.<br />
50HZ<br />
60HZ<br />
Prietok (l/min) →<br />
200<br />
175<br />
150<br />
125<br />
100<br />
75<br />
50<br />
25<br />
<strong>RV</strong> 22<br />
<strong>RV</strong> 26<br />
200<br />
175<br />
150<br />
125<br />
100<br />
75<br />
50<br />
25<br />
100 200 300 400 500 600 700 800 900 1000<br />
pretlak (mbar) →<br />
Dúchadlá/vývevy <strong>RV</strong> spĺňajú podmienky Smernice 2002/95/ES Európskeho<br />
parlamentu a Rady z 27. januára 2003 o obmedzení používania určitých<br />
nebezpečných látok v elektrických a elektronických zariadeniach.<br />
Dúchadlá/vývevy <strong>RV</strong> zodpovedajú<br />
smernici pre strojné zariadenia<br />
Európskeho spoločenstva (CE).
27.02.2013<br />
IN-ECO, spol. s r.o.<br />
Radlinského 13<br />
034 01 Ružomberok<br />
Slovenská Republika<br />
T +421 44 4304662<br />
F +421 44 4304663<br />
E info@in-<strong>eco</strong>.sk<br />
Lamelové vývevy <strong>RV</strong> 22, <strong>RV</strong> 26<br />
Rozmerová špecifikácia<br />
Séria A B C D E F G H J K<br />
<strong>RV</strong> 22 258 220 90 130 112 192 Ø8 Ø145 87 80<br />
<strong>RV</strong> 26 260 220 90 130 112 192 Ø8 Ø145 87 82<br />
VÝSTUP<br />
F<br />
A<br />
I<br />
*1 *2<br />
B<br />
B<br />
71<br />
H<br />
A<br />
G<br />
55<br />
K<br />
C<br />
E<br />
D<br />
VSTUP: 3/8"PT<br />
VÝSTUP: 3/8"PT<br />
Dúchadlá/vývevy <strong>RV</strong> spĺňajú podmienky Smernice 2002/95/ES Európskeho<br />
parlamentu a Rady z 27. januára 2003 o obmedzení používania určitých<br />
nebezpečných látok v elektrických a elektronických zariadeniach.<br />
Dúchadlá/vývevy <strong>RV</strong> zodpovedajú<br />
smernici pre strojné zariadenia<br />
Európskeho spoločenstva (CE).
27.02.2013<br />
IN-ECO, spol. s r.o.<br />
Radlinského 13<br />
034 01 Ružomberok<br />
Slovenská Republika<br />
T +421 44 4304662<br />
F +421 44 4304663<br />
E info@in-<strong>eco</strong>.sk<br />
Lamelové vývevy <strong>RV</strong> 33, <strong>RV</strong> 53, <strong>RV</strong> 63, <strong>RV</strong> 83<br />
Typ<br />
Sací<br />
výkon<br />
(L/min)<br />
50/60Hz<br />
Max.<br />
vákuum<br />
(mbar)(abs)<br />
50/60Hz<br />
Prevádzkové<br />
vákuum<br />
(mbar)<br />
(abs)<br />
Motor (IP54), 50 Hz / 60Hz<br />
Príkon Napätie Prúd<br />
( kW ) ( V ) ( A )<br />
Hlučnosť<br />
(dB)<br />
Hmotnosť<br />
(kg)<br />
Pripojenie<br />
vývevy<br />
(vnútorný<br />
závit)<br />
Trojfázové<br />
<strong>RV</strong> 33 235/280 160/134 400 0,30 / 0,37 200-240 ∆ / 345-415 Y 1,5 ∆/ 1 Y 65/70 21 3/4”<br />
<strong>RV</strong> 53 405/480 140/100 400 0,70 / 0,75 200-240 ∆ / 345-415 Y 2,5 ∆/ 1,7 Y 66/71 27 3/4”<br />
<strong>RV</strong> 63 575/685 140/100 400 1,35 / 1,50 200-240 ∆ / 345-415 Y 4,6 ∆/ 2,3 Y 67/73 36 3/4”<br />
<strong>RV</strong> 83 1130/1350 120/76 466 2 / 2,2 200-240 ∆ / 345-415 Y 10,5∆/ 8 Y 72/76 80 1”<br />
Dúchadlá/vývevy <strong>RV</strong> spĺňajú podmienky Smernice 2002/95/ES Európskeho<br />
parlamentu a Rady z 27. januára 2003 o obmedzení používania určitých<br />
nebezpečných látok v elektrických a elektronických zariadeniach.<br />
Dúchadlá/vývevy <strong>RV</strong> zodpovedajú<br />
smernici pre strojné zariadenia<br />
Európskeho spoločenstva (CE).
27.02.2013<br />
IN-ECO, spol. s r.o.<br />
Radlinského 13<br />
034 01 Ružomberok<br />
Slovenská Republika<br />
T +421 44 4304662<br />
F +421 44 4304663<br />
E info@in-<strong>eco</strong>.sk<br />
Lamelové vývevy <strong>RV</strong> 33, <strong>RV</strong> 53, <strong>RV</strong> 63, <strong>RV</strong> 83<br />
Výkonnostné krivky / Tlak<br />
Pracovné krivky<br />
Pracovné krivky pl<strong>at</strong>ia pre prepravu vzduchu o teplote 15 °C na saní pri <strong>at</strong>mosférickom tlaku 1013 mbar<br />
s odchýlkou +/- 10%. Celková tlaková diferencia pl<strong>at</strong>í pre teplotu nasávaného vzduchu a teplotu okolia 25 °C.<br />
50HZ<br />
60HZ<br />
Prietok (l/min) →<br />
1600<br />
1400<br />
1200<br />
1000<br />
800<br />
600<br />
400<br />
200<br />
1600<br />
1400<br />
1200<br />
1000<br />
800<br />
100<br />
600<br />
400<br />
Výkonnostné krivky / Podtlak<br />
200<br />
200 300 400 500<br />
pretlak (mbar) →<br />
<strong>RV</strong> 83<br />
<strong>RV</strong> 63<br />
50HZ<br />
<strong>RV</strong> 53<br />
<strong>RV</strong> 33<br />
50HZ<br />
60HZ<br />
60HZ<br />
1600<br />
1400<br />
1200<br />
1000<br />
800<br />
600<br />
400<br />
200<br />
1600<br />
6001400<br />
1200<br />
1000<br />
800<br />
600<br />
400<br />
200<br />
1600<br />
Pracovné krivky<br />
1400<br />
Pracovné 60HZ<br />
1200krivky pl<strong>at</strong>ia pre prepravu vzduchu o teplote 15 °C na saní pri <strong>at</strong>mosférickom tlaku 1013 mbar s<br />
1000<br />
50HZ<br />
800<br />
600<br />
400<br />
100<br />
200 300 400 500<br />
odchýlkou +/- 10%. Celková tlaková diferencia pl<strong>at</strong>í pre teplotu nasávaného vzduchu a teplotu okolia 25 °C.<br />
Prietok (l/min) →<br />
600<br />
1600<br />
200<br />
200<br />
1600<br />
1600<br />
1400100 200 300 400 500 600 700 800 900 1000 1400<br />
<strong>RV</strong> 60HZ 83<br />
1200<br />
1200<br />
1000<br />
50HZ<br />
1000<br />
800<br />
600<br />
400<br />
200<br />
100 200 300 400 500 600 700 800 900 1000<br />
podtlak (mbar) ←<br />
50HZ<br />
<strong>RV</strong> 63<br />
<strong>RV</strong> 53<br />
<strong>RV</strong> 33<br />
60HZ<br />
1400<br />
1200<br />
1000<br />
800<br />
600<br />
400<br />
800<br />
600<br />
400<br />
200<br />
Dúchadlá/vývevy <strong>RV</strong> spĺňajú podmienky Smernice 2002/95/ES Európskeho<br />
parlamentu a Rady z 27. januára 2003 o obmedzení používania určitých<br />
nebezpečných látok v elektrických a elektronických zariadeniach.<br />
Dúchadlá/vývevy <strong>RV</strong> zodpovedajú<br />
smernici pre strojné zariadenia<br />
Európskeho spoločenstva (CE).
27.02.2013<br />
IN-ECO, spol. s r.o.<br />
Radlinského 13<br />
034 01 Ružomberok<br />
Slovenská Republika<br />
T +421 44 4304662<br />
F +421 44 4304663<br />
E info@in-<strong>eco</strong>.sk<br />
Lamelové vývevy <strong>RV</strong> 33, <strong>RV</strong> 53, <strong>RV</strong> 63, <strong>RV</strong> 83<br />
Rozmerová špecifikácia<br />
Séria C D F G H I M N<br />
<strong>RV</strong> 33 12 353 265 255 197 223 400 480<br />
<strong>RV</strong> 53 12 353 265 270 197 223 400 560<br />
<strong>RV</strong> 63 12 310 283 270 238 271 460 650<br />
238 H<br />
4xC<br />
12<br />
650 N<br />
275 G<br />
*1<br />
650 N<br />
310 D<br />
283 F<br />
283 F<br />
310 D<br />
460 M<br />
238 H<br />
271 I<br />
Séria C D F G H I M N<br />
<strong>RV</strong> 83 12 427 357 304 264 298 567 709<br />
C<br />
264 H<br />
775 N<br />
G<br />
1"PT<br />
427<br />
D<br />
357<br />
F<br />
*1<br />
427 D<br />
567 M<br />
264 H<br />
298 I<br />
325 I<br />
Dúchadlá/vývevy <strong>RV</strong> spĺňajú podmienky Smernice 2002/95/ES Európskeho<br />
parlamentu a Rady z 27. januára 2003 o obmedzení používania určitých<br />
nebezpečných látok v elektrických a elektronických zariadeniach.<br />
Dúchadlá/vývevy <strong>RV</strong> zodpovedajú<br />
smernici pre strojné zariadenia<br />
Európskeho spoločenstva (CE).
2<br />
Piestové vývevy <strong>VP</strong><br />
(Piestové vákuové pumpy)<br />
_<br />
2.1_Štandardné modely<br />
2.2_Modely pre labor<strong>at</strong>óriá
2<br />
Piestové vývevy <strong>VP</strong><br />
(Piestové vákuové pumpy)<br />
_<br />
Piestové vývevy (kompresory) v sebe spájajú<br />
najlepšie vlastnosti piestového a membránového<br />
zariadenia do jednej malej a kompaktnej jednotky.<br />
Pri dvojpiestovom vyhotovení sa hlbšie vákuum<br />
dosiahne sériovým zapojením piestov. Paralelným<br />
zapojením dôjde k zvýšeniu prietoku. Vzhľadom<br />
k prevádzke piestových vývev bez potreby mazania<br />
sú ideálne pre aplikácie, kde je nežiadúce znečistenie<br />
média olejovou hmlou.<br />
5<br />
6<br />
7<br />
2<br />
Princíp:<br />
Základný princíp piestových vývev spočíva v lineárnom<br />
vr<strong>at</strong>nom pohybe piesta (1) vo valci (2). Piest sa<br />
dostáva do pohybu pomocou piestnice (3), ktorá je<br />
poháňaná z hriadeľa pomocou vačkového mechanizmu<br />
(4) – prevod rotačného pohybu na lineárny.<br />
Piest je voči valcu utesnený piestovým krúžkom (5),<br />
ktorý sa vyznačuje vysokou tepelnou vodivosťou<br />
a nízkym trením bez potreby mazania. Pri pohybe<br />
piestu vo valci smerom dole je vzduch nasávaný<br />
cez jednosmerný sací ventil (6) do kompresnej<br />
komory. Pri zdvihu smerom hore, je tento vzduch<br />
vytlačený cez jednosmerný výfukový ventil (7).<br />
3<br />
1<br />
4<br />
Charakteristika:<br />
nie je potrebná prevádzková kvapalina<br />
bezolejová prevádzka<br />
dosahujú hlboké vákuum<br />
nízka hlučnosť<br />
kompaktná konštrukcia<br />
nízka hmotnosť<br />
neznečisťujú prepravovaný plyn<br />
jednoduchá inštalácia<br />
nízka teplota na hlave vývevy<br />
dlhá životnosť
2<br />
Piestové vývevy <strong>VP</strong><br />
(Piestové vákuové pumpy)<br />
_<br />
2.1<br />
Štandardné modely
2<br />
Piestové vývevy <strong>VP</strong><br />
(Piestové vákuové pumpy)<br />
_<br />
2.1<br />
Štandardné modely
18.03.2013<br />
IN-ECO, spol. s r.o.<br />
Radlinského 13<br />
034 01 Ružomberok<br />
Slovenská Republika<br />
T +421 44 4304662<br />
F +421 44 4304663<br />
E info@in-<strong>eco</strong>.sk<br />
Piestové vývevy <strong>VP</strong><br />
Modely <strong>VP</strong> 40, <strong>VP</strong> 90S, <strong>VP</strong> 120S, <strong>VP</strong> 120P<br />
Vákuum 50Hz<br />
110<br />
100<br />
90<br />
80<br />
70<br />
<strong>VP</strong> 120P<br />
Prietok (l/min.)<br />
60<br />
50<br />
40<br />
<strong>VP</strong> 120S<br />
<strong>VP</strong> 90S<br />
30<br />
20<br />
<strong>VP</strong> 40<br />
10<br />
0 100 200 300 400 500 600 700 800 900 1000<br />
Podtlak (bar)<br />
Model <strong>VP</strong> 40 <strong>VP</strong> 90S <strong>VP</strong> 120S <strong>VP</strong> 120P<br />
Max. príkon 180 W 250 W 300 W 300 W<br />
Úroveň hlučnosti 58 dB 63 dB 66 dB 66 dB<br />
Hmotnosť 5,2 kg 7,4 kg 7,4 kg 7,4 kg<br />
Výstup ø vnútorný závit 1/4” vnútorný závit 1/4” vnútorný závit 1/4” vnútorný závit 1/4”<br />
Maximálny podtlak 880 mbar 987 mbar 987 mbar 907 mbar<br />
Maximálny prietok 40 L / min 45 L / min 65 L / min 105 L / min<br />
Napätie / frekvencia 230V / 50Hz 230V / 50Hz 230 V / 50Hz 230 V / 50Hz<br />
Tepelná ochrana 135 ± 5% °C 135 ± 5% °C 135 ± 5% °C 135 ± 5% °C<br />
Krytie IP IP 54 IP 54 IP 54 IP 54<br />
Rozmery D x Š x V 190 x 105 x165 mm 250 x 128 x 176 mm 250 x 128 x 176 mm 250 x 128 x 176 mm<br />
<strong>In</strong>štalačné rozmery 126 x 86,5 mm (M6) 203,5 x 89 mm (M6) 203,5 x 89 mm (M6) 203,5 x 89 mm (M6)<br />
Jednofázové zariadenia sú navrhnuté s +/- 10% prípustnou odchýlkou. Prezentované informácie sú založené na<br />
výsledkoch testov pre nominálnu jednotku. Špecifikácia je predmetom zmeny bez upozornenia.<br />
Výrobky spĺňajú podmienky Smernice 2002/95/ES Európskeho parlamentu<br />
a Rady z 27. januára 2003 o obmedzení používania určitých nebezpečných<br />
látok v elektrických a elektronických zariadeniach.<br />
Piestové vývevy zodpovedajú smernici<br />
pre strojné zariadenia. Európskeho<br />
spoločenstva (CE).
18.03.2013<br />
IN-ECO, spol. s r.o.<br />
Radlinského 13<br />
034 01 Ružomberok<br />
Slovenská Republika<br />
T +421 44 4304662<br />
F +421 44 4304663<br />
E info@in-<strong>eco</strong>.sk<br />
Piestové vývevy <strong>VP</strong><br />
Modely <strong>VP</strong> 200P, <strong>VP</strong> 200S, <strong>VP</strong> 400P, <strong>VP</strong> 400S<br />
480<br />
Vákuum 50Hz<br />
450<br />
420<br />
390<br />
360<br />
330<br />
Prietok (l/min.)<br />
300<br />
270<br />
240<br />
210<br />
<strong>VP</strong> 400S<br />
<strong>VP</strong> 400P<br />
180<br />
150<br />
120<br />
90<br />
60<br />
<strong>VP</strong> 200P<br />
<strong>VP</strong> 200S<br />
30<br />
0 100 200 300 400 500 600 700 800 900 1000<br />
Podtlak (bar)<br />
Model <strong>VP</strong> 200S <strong>VP</strong> 200P <strong>VP</strong> 400S <strong>VP</strong> 400P<br />
Max. príkon 500 W 500 W 1 kW 1 kW<br />
Úroveň hlučnosti 66,5 dB 66 dB 66 dB 66 dB<br />
Hmotnosť 10,2 kg 9,2 kg 29 kg 29 kg<br />
Výstup ø vnútorný závit 1/4” vnútorný závit 1/4” vnutorný závit 1/2” vnútorný závit 1/2”<br />
Maximálny podtlak 987 mbar 907 mbar 987 mbar 907 mbar<br />
Maximálny prietok 105 L / min 180 L / min 300 L / min 400 L / min<br />
Napätie / frekvencia 230V / 50Hz 230V / 50Hz 230 V / 50Hz 230 V / 50Hz<br />
Tepelná ochrana 145 ± 5% °C 145 ± 5% °C 145 ± 5% °C 145 ± 5% °C<br />
Krytie IP IP 54 IP 54 IP 54 IP 54<br />
Rozmery D x Š x V 270 x 135 x 202 mm 250 x 128 x 203 mm 450 x 350 x 280 450 x 350 x 280 mm<br />
<strong>In</strong>štalačné rozmery 225 x 90 mm (M6) 203,5 x 89 mm (M6) 240 x 320 mm (M6) 240 x 320 (M6)<br />
Jednofázové zariadenia sú navrhnuté s +/- 10% prípustnou odchýlkou. Prezentované informácie sú založené na<br />
výsledkoch testov pre nominálnu jednotku. Špecifikácia je predmetom zmeny bez upozornenia.<br />
Výrobky spĺňajú podmienky Smernice 2002/95/ES Európskeho parlamentu<br />
a Rady z 27. januára 2003 o obmedzení používania určitých nebezpečných<br />
látok v elektrických a elektronických zariadeniach.<br />
Piestové vývevy zodpovedajú smernici<br />
pre strojné zariadenia. Európskeho<br />
spoločenstva (CE).
2<br />
Air and Vacuum<br />
Components<br />
_<br />
IN-ECO, spol. s r.o.<br />
Radlinského 13<br />
034 01 Ružomberok<br />
Slovenská Republika<br />
_<br />
T +421 44 4304662<br />
F +421 44 4304663<br />
E info@in-<strong>eco</strong>.sk<br />
Piestové vývevy <strong>VP</strong><br />
(Piestové vákuové pumpy)<br />
_<br />
2.2<br />
Modely pre labor<strong>at</strong>óriá<br />
Výrobky ALITA spĺňajú podmienky Smernice 2002/95/ES Európskeho<br />
parlamentu a Rady z 27. januára 2003 o obmedzení používania určitých<br />
nebezpečných látok v elektrických a elektronických zariadeniach.<br />
ALITA štandardné lineárne vzduchové pumpy<br />
zodpovedajú smernici pre strojné zariadenia<br />
Európskeho spoločenstva (CE).
2<br />
Piestové vývevy <strong>VP</strong><br />
(Piestové vákuové pumpy)<br />
_<br />
2.2<br />
Modely pre labor<strong>at</strong>óriá
20.03.2013<br />
IN-ECO, spol. s r.o.<br />
Radlinského 13<br />
034 01 Ružomberok<br />
Slovenská Republika<br />
T +421 44 4304662<br />
F +421 44 4304663<br />
E info@in-<strong>eco</strong>.sk<br />
Piestové vývevy <strong>VP</strong><br />
Modely <strong>VP</strong> LABV 10, <strong>VP</strong> LABV 20, <strong>VP</strong> LABV 30<br />
<strong>VP</strong> LABV 10<br />
Vákuum 50Hz<br />
50<br />
40<br />
<strong>VP</strong> LABV 30<br />
Prietok (l/min.)<br />
30<br />
20<br />
<strong>VP</strong> LABV 20<br />
10<br />
<strong>VP</strong> LABV 10<br />
<strong>VP</strong> LABV 20<br />
0 100 200 300 400 500 600 700 800 900 1000<br />
Podtlak (bar)<br />
Model <strong>VP</strong> LABV 10 <strong>VP</strong> LABV 20 <strong>VP</strong> LABV 30<br />
Max. príkon 60 W 85 W 180 W<br />
Úroveň hlučnosti ≤ 58 dB ≤55 dB ≤65 dB<br />
Hmotnosť 5,5 kg 6,8 kg 8,5 kg<br />
Výstup ø 9 mm 9 mm 9 mm<br />
Maximálny podtlak 826 mbar 987 mbar 907 mbar<br />
Maximálny prietok 16 L / min 36 L / min 48 L / min<br />
Napätie / frekvencia 230V / 50Hz 230V / 50Hz 230 V / 50Hz<br />
<strong>VP</strong> LABV 30<br />
Krytie IP IP 54 IP 54 IP 54<br />
Rozmery D x Š x V (mm) 370 x 170 x 256 370 x 170 x 256 370 x 170 x 256<br />
Jednofázové zariadenia sú navrhnuté s +/- 10% prípustnou odchýlkou. Prezentované informácie sú založené<br />
na výsledkoch testov pre nominálnu jednotku. Špecifikácia je predmetom zmeny bez upozornenia.<br />
Výrobky spĺňajú podmienky Smernice 2002/95/ES Európskeho parlamentu<br />
a Rady z 27. januára 2003 o obmedzení používania určitých nebezpečných<br />
látok v elektrických a elektronických zariadeniach.<br />
Piestové vývevy zodpovedajú smernici<br />
pre strojné zariadenia. Európskeho<br />
spoločenstva (CE).
20.03.2013<br />
IN-ECO, spol. s r.o.<br />
Radlinského 13<br />
034 01 Ružomberok<br />
Slovenská Republika<br />
T +421 44 4304662<br />
F +421 44 4304663<br />
E info@in-<strong>eco</strong>.sk<br />
Piestové vývevy <strong>VP</strong><br />
Modely <strong>VP</strong> LABV 150P, <strong>VP</strong> LABV 250P, <strong>VP</strong> LABV 150S, <strong>VP</strong> LABV 250S<br />
240<br />
Vákuum 50Hz<br />
210<br />
<strong>VP</strong> LABV 250P<br />
180<br />
150<br />
Prietok (l/min.)<br />
120<br />
90<br />
<strong>VP</strong> LABV 150P<br />
<strong>VP</strong> LABV 250S<br />
60<br />
<strong>VP</strong> LABV 150S<br />
30<br />
0 100 200 300 400 500 600 700 800 900 1000<br />
Podtlak (bar)<br />
Model <strong>VP</strong> LABV 150P <strong>VP</strong> LABV 250P <strong>VP</strong> LABV 150S <strong>VP</strong> LABV 250S<br />
Max. príkon 300 W 560 W 300 W 560 W<br />
Úroveň hlučnosti ≤ 66 dB ≤ 66 dB ≤ 66 dB ≤ 67 dB<br />
Hmotnosť 11,5 kg 13 kg 11,5 kg 13 kg<br />
Výstup ø 9 mm 9 mm 9 mm 9 mm<br />
Maximálny podtlak 906 mbar 906 mbar 986 mbar 986 mbar<br />
Maximálny prietok 120 L / min 220 L / min 75 L / min 125 L / min<br />
Napätie / frekvencia 230V / 50Hz 230V / 50Hz 230 V / 50Hz 230 V / 50Hz<br />
Krytie IP IP 54 IP 54 IP 54 IP 54<br />
Rozmery D x Š x V (mm) 340 x 187,4 x 305 340 x 187,4 x 305 340 x 187,4 x 305 340 x 187,4 x 305<br />
Jednofázové zariadenia sú navrhnuté s +/- 10% prípustnou odchýlkou. Prezentované informácie sú založené<br />
na výsledkoch testov pre nominálnu jednotku. Špecifikácia je predmetom zmeny bez upozornenia.<br />
Výrobky spĺňajú podmienky Smernice 2002/95/ES Európskeho parlamentu<br />
a Rady z 27. januára 2003 o obmedzení používania určitých nebezpečných<br />
látok v elektrických a elektronických zariadeniach.<br />
Piestové vývevy zodpovedajú smernici<br />
pre strojné zariadenia. Európskeho<br />
spoločenstva (CE).
3<br />
Vodokružné vývevy
3<br />
Vodokružné vývevy<br />
_<br />
Vodokružné vývevy <strong>LR</strong> sú určené hlavne pre odsávanie<br />
pár a plynov v rôznych odvetviach ako je napríklad potravinárstvo<br />
a chemický priemysel. Taktiež sa používajú<br />
pri odparovaní, sušení a balení tovarov. Ich nespornou<br />
výhodou je že môžu odsávať plyny s čiastočkami kvapaliny<br />
(pary) a taktiež môžu odsávať médium s miernym<br />
mechanickým znečistením (bez abrazívneho účinku).<br />
Princíp:<br />
Princíp prevádzky vodokružnej vývevy je založený na<br />
„vodokružnom základe“. Rotor s pevnými lop<strong>at</strong>kami (1)<br />
sa otáča v st<strong>at</strong>ore (2), v ktorom je umiestnený exentricky.<br />
Pomocou odstredivej sily dochádza k vytvoreniu<br />
vodného prstenca zo servisnej kvapaliny (3). V kompresných<br />
komôrkach (4) medzi lop<strong>at</strong>kami a vodným<br />
prstencom dochádza k zmene tlaku a vytvoreniu vákua.<br />
Počas prevádzky musí byť do vývevy dodané dost<strong>at</strong>očné<br />
množstvo servisnej kvapaliny, aby výveva dosahovala<br />
požadovaný výkon. Zároveň servisná kvapaliny<br />
chladí samotnú vývevu a zachytáva prípadné znečistenie<br />
nasávaného plynu.<br />
2<br />
1<br />
Charakteristika:<br />
- bezolejová prevádzka<br />
- sú vhodné pre nasávanie plynov a pár<br />
- dosahujú pomerne hlboké vákuum<br />
- sú schopné pracovať súčasne s plynom a s kvapalinou<br />
- inštaláciou antikavitačného ventilu sa zabezpečí<br />
ochrana proti kavitácii<br />
- bezpečná prevádzka s minimálnou údržbou<br />
- plynulý chod bez vibrácií<br />
- ekonomická prevádzka<br />
4<br />
3
25.02.2013<br />
IN-ECO, spol. s r.o.<br />
Radlinského 13<br />
034 01 Ružomberok<br />
Slovenská Republika<br />
T +421 44 4304662<br />
F +421 44 4304663<br />
E info@in-<strong>eco</strong>.sk<br />
Vodokružné vývevy<br />
Typ<br />
Frekvencia<br />
(Hz)<br />
Sácí<br />
výkon<br />
(m3/<br />
hod)<br />
Vákuum<br />
(mbar)<br />
(abs)<br />
Servisný<br />
faktor<br />
Motor (IP55)<br />
Príkon Napätie Prúd<br />
( kW ) ( V ) ( A )<br />
Hlučnosť<br />
(dB)<br />
Hmotnosť<br />
(kg)<br />
množstvo<br />
prevádzkovej<br />
kvapaliny<br />
(m3/h)<br />
Trojfázové<br />
<strong>LR</strong> 060-H06<br />
<strong>LR</strong> 061-H16<br />
50 28 33 1,08 0,75 200-240 ∆ / 345-415 Y 4,6 ∆/ 2,5 Y 62<br />
60 32 33 1,06 1,1 200-275 ∆ / 345-480 Y 5,2 ∆/ 3,1 Y 67<br />
50 48 33 1,83 1,5 200-240 ∆ / 345-415 Y 7,5 ∆/ 4,3 Y 65<br />
60 53 33 1,38 2,2 200-275 ∆ / 345-480 Y 9,2 ∆/ 4,6 Y 69<br />
17 0,20<br />
22 0,23<br />
Dúchadlá/vývevy INW spĺňajú podmienky Smernice 2002/95/ES Európskeho<br />
parlamentu a Rady z 27. januára 2003 o obmedzení používania určitých<br />
nebezpečných látok v elektrických a elektronických zariadeniach.<br />
Dúchadlá/vývevy INW zodpovedajú<br />
smernici pre strojné zariadenia<br />
Európskeho spoločenstva (CE).
← ←<br />
← ← ←<br />
←<br />
25.02.2013<br />
IN-ECO, spol. s r.o.<br />
Radlinského 13<br />
034 01 Ružomberok<br />
Slovenská Republika<br />
T +421 44 4304662<br />
F +421 44 4304663<br />
E info@in-<strong>eco</strong>.sk<br />
Vodokružné vývevy<br />
Výkonnostné krivky<br />
Nasávané množstvo a spotreba energie v závislosti od vstupného tlaku.<br />
Charakteristika je použiteľná pre kompresiu suchého vzduchu (s teplotou 20 ºC) zo vstupného tlaku na <strong>at</strong>mosférický tlak<br />
(101 kPa) pri nominálnej rýchlosti a pohonom s 3-fázovým motorom. Prevádzková kvapalina je voda o teplote 15 ºC.<br />
Prípustná odchýlka je pre nasávané množstvo -10% a pre spotrebu energie +10%. Pri odlišných prevádzkových podmienkach<br />
sa charakteristika vákuových púmp mení.<br />
50 Hz / RPM 2850/min 60 Hz / RPM 3450/min<br />
70<br />
70<br />
nasávané množstvo (m 3 /h)<br />
60<br />
50<br />
40<br />
30<br />
20<br />
10<br />
<strong>LR</strong> 061-H16<br />
<strong>LR</strong> 060-H06<br />
0 100 200 300 400 500 600 700 800 900 1000<br />
vstupný tlak P 1<br />
(mbar abs.)<br />
←<br />
nasávané množstvo (m 3 /h)<br />
60<br />
50<br />
40<br />
30<br />
20<br />
10<br />
<strong>LR</strong> 061-H16<br />
<strong>LR</strong> 060-H06<br />
0 100 200 300 400 500 600 700 800 900 1000<br />
vstupný tlak P 1<br />
(mbar abs.)<br />
←<br />
3.0<br />
2.5<br />
3.0<br />
2.5<br />
<strong>LR</strong> 061-H16<br />
Príkon (kW)<br />
2.0<br />
1.5<br />
1.0<br />
<strong>LR</strong> 061-H16<br />
<strong>LR</strong> 060-H06<br />
Príkon (kW)<br />
2.0<br />
1.5<br />
1.0<br />
<strong>LR</strong> 060-H06<br />
0.5<br />
0.5<br />
0<br />
0 100 200 300 400 500 600 700 800 900 1000<br />
vstupný tlak P 1<br />
(mba<br />
←<br />
0<br />
0 100 200 300 400 500 600 700 800 900 1000<br />
vstupný tlak P 1<br />
(mbar abs.)<br />
←<br />
8.0<br />
1.0<br />
požadované množstvo<br />
vody (L/min)<br />
6.0<br />
4.0<br />
2.0<br />
0<br />
<strong>LR</strong> 061-H16<br />
<strong>LR</strong> 060-H06<br />
0 100 200 300 400 500 600 700 800 900 1000<br />
požadované množstvo<br />
vody (L/min)<br />
0.8<br />
0.6<br />
0.4<br />
0<br />
<strong>LR</strong> 061-H16<br />
<strong>LR</strong> 060-H06<br />
0 100 200 300 400 500 600 700 800 900 1000<br />
vstupný tlak P 1<br />
(mbar abs.)<br />
←<br />
vstupný tlak P 1<br />
(mbar abs.)<br />
←<br />
Dúchadlá/vývevy INW spĺňajú podmienky Smernice 2002/95/ES Európskeho<br />
parlamentu a Rady z 27. januára 2003 o obmedzení používania určitých<br />
nebezpečných látok v elektrických a elektronických zariadeniach.<br />
Dúchadlá/vývevy INW zodpovedajú<br />
smernici pre strojné zariadenia<br />
Európskeho spoločenstva (CE).
25.02.2013<br />
IN-ECO, spol. s r.o.<br />
Radlinského 13<br />
034 01 Ružomberok<br />
Slovenská Republika<br />
T +421 44 4304662<br />
F +421 44 4304663<br />
E info@in-<strong>eco</strong>.sk<br />
Vodokružné vývevy<br />
Rozmerová špecifikácia<br />
<strong>LR</strong> 060-H06 / <strong>LR</strong> 061-H16<br />
A1<br />
A2<br />
73.5<br />
G1<br />
G1/4<br />
G1/2<br />
171<br />
218<br />
G1/4<br />
90<br />
G1/4<br />
G1/4<br />
9.7<br />
62.7 100<br />
125<br />
144.5<br />
10.54<br />
13.5<br />
139.5<br />
165<br />
Typ A1 A2<br />
<strong>LR</strong> 060-H16 368,4 287,9<br />
<strong>LR</strong> 061-H06 386,7 287,9<br />
Zoznam náhradných dielov - vodokružná výveva <strong>LR</strong> 060 - H06 / <strong>LR</strong> 0161 - H16<br />
1) Kryt<br />
2) Pl<strong>at</strong>ňa<br />
3) Obežné koleso<br />
4) Komora<br />
5) Motor<br />
6) Mechanické tesnenie<br />
M<strong>at</strong>eriál:<br />
Nerezová oceľ<br />
Nerezová oceľ<br />
Bronz<br />
Oceľový odli<strong>at</strong>ok s teflonový náterom<br />
IE1 motor<br />
Grafit<br />
Dúchadlá/vývevy INW spĺňajú podmienky Smernice 2002/95/ES Európskeho<br />
parlamentu a Rady z 27. januára 2003 o obmedzení používania určitých<br />
nebezpečných látok v elektrických a elektronických zariadeniach.<br />
Dúchadlá/vývevy INW zodpovedajú<br />
smernici pre strojné zariadenia<br />
Európskeho spoločenstva (CE).
IN-ECO, spol. s r.o.<br />
Radlinského 13<br />
T +421 44 430 46 62<br />
F +421 44 430 46 63<br />
E: info@in-<strong>eco</strong>.sk<br />
www.in-<strong>eco</strong>.sk
Change language
