Výňatek z publikace Velká kniha sádrokartonu, 3. vydání, vydal Rigips, s.r.o., 2010, tel.: 296 411 800
max. 1 250 mm

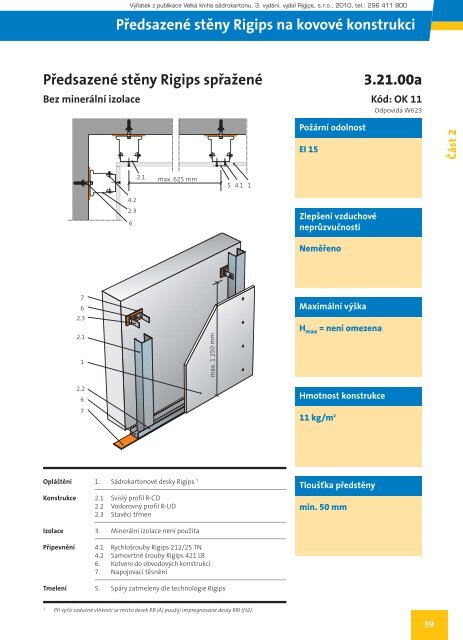

Předsazené stěny Rigips na kovové konstrukci
Předsazené stěny Rigips spřažené
Bez minerální izolace
3.21.00a
Kód: OK 11
Odpovídá W623
Požární odolnost
EI 15
Část 2
2.1
max. 625 mm
5
4.1 1
4.2
2.3
6
Zlepšení vzduchové
neprůzvučnosti
Neměřeno
7
6
2.3
2.1
Maximální výška
H max = není omezena
1
2.2
6
7
Hmotnost konstrukce
11 kg/m 2
Opláštění 1. Sádrokartonové desky Rigips *)
Konstrukce 2.1 Svislý profil R-CD
2.2 Vodorovný profil R-UD
2.3 Stavěcí třmen
Tloušťka předstěny
min. 50 mm
Izolace 3. Minerální izolace není použita
Připevnění 4.1 Rychlošrouby Rigips 212/25 TN
4.2 Samovrtné šrouby Rigips 421 LB
6. Kotvení do obvodových konstrukcí
7. Napojovací těsnění
Tmelení 5. Spáry zatmeleny dle technologie Rigips
*)
Při vyšší vzdušné vlhkosti se místo desek RB (A) použijí impregnované desky RBI (H2).
39

Výňatek z publikace Velká kniha sádrokartonu, 3. vydání, vydal Rigips, s.r.o., 2010, tel.: 296 411 800
Předsazené stěny Rigips na kovové konstrukci
3.21.00a
Kód: OK 11
Odpovídá W623
Předsazené stěny Rigips spřažené
Bez minerální izolace
Část 2
Požární odolnost
Požární
odolnost
Opláštění
*)
Tloušťka
předstěny
[mm]
Kontrukce
EI 15 1x RB (A) 12,5 50 R-CD
**)
Kotvení
do stávající
konstrukce
stavěcí třmen,
přímý závěs
Minerální izolace
Tloušťka
[mm]
Objemová
hmotnost
[kg/m 3 ]
Kód
konstrukuce
přípustná bez požadavku OK 11
*)
U konstrukce s požární odolností musí být všechny spáry v opláštění (včetně event. příčných)
podloženy profilem konstrukce předsazené stěny
**)
Maximální rozteč svislých prvků 625 mm. Pro požární odolnost max. rozteč kotvení 1 000 mm.
Vzduchová neprůzvučnost
Maximální výšky
Opláštění
Kotvení
do stávající
konstrukce
Zlepšení
vzduchové
neprůzvučnosti
Δ R W
[dB]
Max. výška místnosti
při standardní rozteči
Kategorie *)
A B, C1-C4, D
[mm] [mm]
Hmotnost
konstrukce
[kg/m 2 ]
Kód
konstrukce
Popis
položky
stavěcí třmen,
1x 12,5 přímý závěs neměřeno bez omezení bez omezení 11 OK 11 a
1x 12,5 příchytná svorka neměřeno 4 000 4 000 11 OK 11 b
*)
Užitné kategorie ploch dle ČSN EN 1991-1-1:
A – Obytné plochy a plochy pro domácí činnost. Místnosti obytných budov a domů, lůžkové
pokoje a čekárny v nemocnicích, ložnice hotelů a ubytoven, kuchyně, toalety.
B – Kancelářské plochy.
C1 – Plochy, kde může docházet ke shromažďování lidí – plochy se stoly atd.;
např. plochy ve školách, kavárnách, restauracích, jídelnách, čítárnách, recepcích.
C2 – Plochy, kde může docházet ke shromažďování lidí – plochy se zabudovanými sedadly;
např. plochy v kostelech, divadlech nebo kinech, konferenčních sálech, přednáškových
nebo zasedacích místnostech, nádražních a jiných čekárnách.
C3 – Plochy, kde může docházet ke shromažďování lidí – plochy bez překážek pro pohyb osob;
např. plochy v muzeích, výstavních síních a přístupové plochy ve veřejných
a administrativních budovách, hotelích, nemocnicích, železničních nádražních halách.
C4 – Plochy, kde může docházet ke shromažďování lidí – plochy určené k pohybovým aktivitám;
např. taneční sály, tělocvičny, jeviště atd.
D – Obchodní plochy – plochy v malých obchodech, plochy v obchodních domech.
Popis položky
a: 3.21.00 (OK 11)
Předsazená stěna Rigips (EI 15) na konstrukci kovové a stavěcích třmenech,
opláštěná 1x RB (A) 12,5, bez minerální izolace
b: 3.21.00 (OK 11)
Předsazená stěna Rigips (EI 15) na konstrukci kovové a příchytných svorkách,
opláštěná 1x RB (A) 12,5, bez minerální izolace
