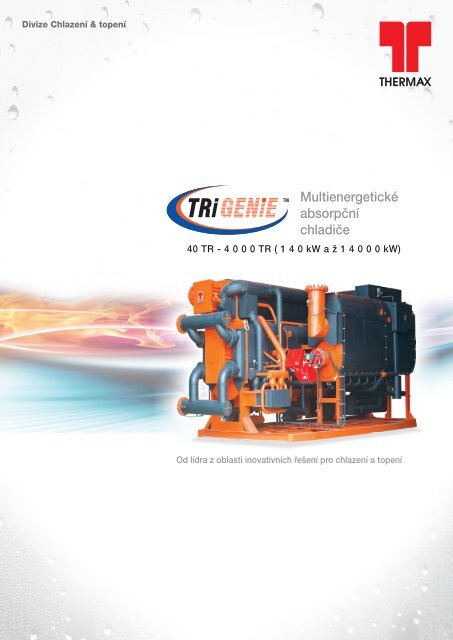

Divize Chlazení & topení<br />
Multienergetické<br />
absorpční<br />
chladiče<br />
40 TR - 4 0 0 0 TR ( 1 4 0 kW a ž 1 4 0 0 0 kW)<br />
Od lídra z oblasti inovativních řešení pro chlazení a topení
Vize<br />
Být globálně respektovanou organizací<br />
s vysokým výkonem, nabízející udržitelná<br />
řešení pro energii a životní prostředí.<br />
Udržitelná řešení<br />
Od chlazení k topení, od výroby elektrické<br />
energie k čištění vzduchu, od úpravy vody<br />
a odpadní vody ke specializovaným chemikáliím<br />
– Řešení THERMAX usnadňují práci<br />
v mnoha ohledech.<br />
Každý rok THERMAX pomůže vytvořit 6000<br />
MW elektrické energie, vyprodukovat<br />
100000 tun páry, dodá 1 milion tun chladiva<br />
a upraví 1000 milionů litrů vody a odpadních<br />
vod za den.<br />
Dnes je THERMAX významnou strojírenskou<br />
a environmentální společností s příjmy<br />
ve výši 800 milionů USD a s tržní kapitalizací<br />
větší než 1 miliarda USD.<br />
THERMAX byl v roce 2005 a 2006 jednou<br />
z 20 Indických „Nejlepších asijských společností<br />
pod miliardu“ v žebříčku Forbes<br />
a byl významným investičním žurnálem zařazen<br />
na „1. místo mezi top 21 tvůrci blahobytu“<br />
v Indii za posledních 5 let.<br />
THERMAX přináší svým zákazníkům bohatou<br />
zkušenost s průmyslovým použitím,<br />
a expertízu dosaženou technologickou spoluprací<br />
a strategickými aliancemi.<br />
Thermax je řízen ze své centrály v Pune (západní<br />
Indie) a vytvořil mezinárodní prodejní<br />
& servisní síť rozšířenou v Jihovýchodní<br />
Asii, na Blízkém východě, v Africe, Rusku,<br />
UK a USA. Ve svých výrobních závodech<br />
má plně zavedené ISO 9001:2000 a ISO<br />
14000.<br />
Divize Chlazení & topení – Strategická<br />
obchodní divize Chlazení<br />
Strategická obchodní divize Chlazení společnosti THERMAX prosazuje<br />
chladiče absorbující páru jako nízkonákladovou alternativu elektricky<br />
poháněných kompresních chladičů, přátelskou k životnímu prostředí.<br />
Nabízí expertní řešení v Procesním chlazení & klimatizaci pro průmyslové<br />
i komerční aplikace. Síla Strategické obchodní divize Chlazení<br />
spočívá v řešeních, ušitých zákazníkovi na míru.<br />
Na rozdíl od elektrických chladičů jsou absorpční chladiče poháněny<br />
teplem. Tyto stroje mohou být poháněny teplem z celé řady zdrojů - párou,<br />
horkou vodou, kapalnými/plynnými palivy, výfukovými plyny a/<br />
nebo jejich kombinací.<br />
THERMAX – zachovává energii,<br />
chrání životní prostředí<br />
Technologie absorpce páry společnosti Thermax pomáhá klientům<br />
ve více než 50 průmyslových odvětvích včetně farmaceutického, chemického,<br />
výroby hnojiv, textilního, petrochemického, potravinářského<br />
a automobilového, dále v hotelech, komerčních komplexech, nákupních<br />
centrech, při stavbě kanceláří, ve vzdělávacích institutech, na letištích<br />
a v kinosálech.<br />
Výrobní schopnosti strategické obchodní jednotky Chlazení společnosti<br />
Thermax dokládá fakt, že v průběhu let Thermax nainstaloval množství<br />
strojů ve více než 70 zemích včetně USA, Německa, Španělska, UK,<br />
Itálie, Spojených Arabských Emirátů, Saudské Arábie, Indie, Číny, Austrálie,<br />
Thajska, Filipín, Malajsie, Ruska a Nigérie, s výrobky vyhovujícími<br />
normám v jednotlivých státech jako jsou ETL, CE, TUY DNV ASME<br />
atd. Thermax má stoprocentně vlastněné dceřiné společnosti a to Thermax<br />
Inc. V USA, Thermax Europe Limited v UK a Thermax (Zhejiang)<br />
Cooling and Heating Engg. Company Limited v Číně.<br />
Thermax věří v efektivní služby reagující na podněty svých klientů a prokazuje<br />
to způsobem, jakým vede také svou podnikatelskou činnost –<br />
dodáváním optimálních a kvalitních řešení a dosažením spokojenosti<br />
svých zákazníků.<br />
Thermax má prodejní, servisní a distribuční síť, prostřednictvím které<br />
plní požadavky svých vážených zákazníků.
„Trigenerační“ koncept<br />
Získejte dvojnásobek celkové<br />
účinnosti systému!<br />
Chlazená<br />
voda<br />
dovnitř<br />
Chlazená<br />
voda<br />
ven<br />
Sanloeyho diagram* pro IC motor<br />
S REKUPERACÍ TEPLA 75 - 80%<br />
100 %<br />
Rekuperace tepla - HT plášť<br />
Ztrátové teplo vody 18% + plyn<br />
odsávacího kanálu 22%<br />
Ztráta<br />
sáláním<br />
2%<br />
Rekuperace<br />
potrubí<br />
22%<br />
Mechanický<br />
výstupní<br />
výkon<br />
41%<br />
Elektřina<br />
Motor<br />
Výfuk<br />
Radiátor / HE<br />
3cestná<br />
klapka<br />
Chladící voda<br />
Ventil<br />
Trigenie<br />
Ztráta<br />
chladiva<br />
7%<br />
Elektrický<br />
výstupní<br />
výkon 42%<br />
Ztráta<br />
alternátoru<br />
1%<br />
Ztráta<br />
potrubí po<br />
rekuperaci<br />
tepla 10% Čistý užitečný<br />
výstupní výkon<br />
Energie + procesní teplo & chlazení<br />
80%<br />
Motorové dieselagregáty normálně mají asi<br />
40% celkovou elektrickou účinnost. Rozdíl ve<br />
výši 60% unikne do ovzduší. Konvenční metoda<br />
spočívá v rekuperaci zbytkového tepla<br />
pomocí individuálního rekuperačního zařízení<br />
obstarávajícího topení/chlazení.<br />
Unikátní vlastnosti Trigenie<br />
• Kondenzátor na odpad – prevence krystalizace během vypnutého VAM<br />
• Chladič společný až pro 3 motory bez smíšení plynů – optimalizace<br />
investičních nákladů i podlahové plochy<br />
• Asi o 12 až 15% vyšší rekuperace tepla ze stejných parametrů průtoku<br />
výfuku s designem tepelného výměníku – lepší ROI<br />
• Oddělený generátor pro rekuperaci horké vody – lepší rekuperace<br />
za podmínek částečného zatížení motoru, vyšší COP VAM při provozu<br />
na částečný výkon<br />
• Zákazníkovi přizpůsobené napojení přívodu/odvodu výfukových<br />
plynů tak, aby to vyhovovalo prostorovému uspořádání<br />
• Maximalizace rekuperace tepla – zákazníkovi přizpůsobený design<br />
pro rekuperaci maxima tepla z izolace horké vody s nízkou výstupní<br />
teplotou 70 až 75 °C<br />
• Řízení zpětného tlaku – motoru/turbíně vždy udělena nejvyšší priorita<br />
Nejvyšší COP<br />
Design procesu, který zajistí maximální rekuperaci<br />
vnitřního tepla tak, aby zákazníkovi zajistil<br />
přínos z nejnižšího specifického vstupního tepla.<br />
• Zvětšení oblasti přenosu tepla – dodáváno<br />
všemi výrobci<br />
• Dvoufázová evaporace – unikátní vlastnost<br />
Thermax VAM<br />
• Vysoký rozdíl teplot chlazené vody – Thermax<br />
může nabídnout ΔT až 30 °C<br />
• Chladicí výměník tepla – unikátní vlastnost<br />
Thermax VAM<br />
• Výměník tepla výfukových plynů – unikátní<br />
vlastnost Thermax VAM
Trigenie<br />
– navržena a vyrobena pro výkon<br />
Nejnovější technologie dvoufázové evaporace<br />
Nulová krystalizace<br />
Unikátní technologie dvoufázové evaporace zajišťuje požadavek<br />
na nejnižší specifický tepelný příkon, jehož důsledkem<br />
je nejnižší spotřeba tepla a vody.<br />
Dvoufázová evaporace také dává o 5 až 7% vyšší COP, než<br />
konvenční technologie používající jednofázovou evaporaci.<br />
Průtok moderní série<br />
Parametr pro HTG Jednotka Pára průtok<br />
Průtok moderní<br />
série<br />
Teplota HTG °C 162 155<br />
Koncentrace LiBr % 64–65 60.5<br />
Parametr pro HTG Jednotka Pára průtok<br />
Průtok moderní<br />
série<br />
Teplota HTG °C 88 90<br />
Koncentrace LiBr % 62–64 63<br />
Průtokový cyklus moderní série pro zabránění paralelnímu<br />
výskytu vysoké teploty a vysoké koncentrace, tudíž minimalizující<br />
pravděpodobnost koroze.<br />
Unikátní vyspělé ovládání a zobrazení koncentrace, které<br />
prakticky eliminuje krystalizaci a je výrazně jiné, než automatická<br />
dekrystalizace nabízená jinými výrobci. To umožňuje<br />
VAM hladce běžet dokonce i při vstupní teplotě chladicí<br />
vody 10 °C.<br />
Střídavý pohon<br />
% spotřeby specifického vstupu tepla<br />
Křivka částečného zařízení (s invertorem)<br />
(pouze pro indikaci)<br />
% zatížení<br />
Nastavitelné ovládání frekvence na sacím čerpadle pro<br />
vyšší spolehlivost & úspory energie, obzvláště při provozu<br />
na částečný výkon.<br />
Vítěz vyznamenání „Bry Air<br />
Awards“ v 2006, 2007 & 2010<br />
v kategorii „Nejinovativnější<br />
návrh výrobku“.<br />
Izolační ventily<br />
Izolační ventily se speciálním<br />
těsněním pro použití<br />
ve vakuu a šroubová čerpadla<br />
pro usnadnění údržby<br />
čerpadla namontovaného<br />
na stroji bez ztráty vakua<br />
v systému způsobené vystavení<br />
vlivu atmosféry.
Výstup až 0°C<br />
Metalurgie trubek dle přání zákazníka<br />
Teplota výstupního chlazeného solného roztoku až 0°C.<br />
V aplikacích, kde je kritická teplota méně než 4 °C, může<br />
být využita technologie absorpce páry.<br />
Speciální materiály<br />
trubek jako kupronikl, SS-316L, titan dle místní kvality vody.<br />
Ovládání PLC<br />
Ovládací panel<br />
s displejem založený<br />
na PLC, rozhraní<br />
a systém zápisu<br />
dat přátelské<br />
vůči uživateli.<br />
Dálkové sledování<br />
výkonu / DCS /<br />
konektivita BMS<br />
také možná.<br />
Protikorozní prostředek<br />
Nesrážlivý a netoxický molybdenový prostředek proti korozi,<br />
zajišťující hladký a stabilní výkon.<br />
Odkysličené trubky s nízkým obsahem fosforu<br />
Tyto trubky vyhovují normám ASTM a množství fosforu je<br />
udržováno na hodnotě menší než 0,005 ppm, což je chrání<br />
před vodíkovým křehnutím v prostředí LiBr.<br />
Několikafázová regulace hladiny<br />
Několikafázová regulace hladiny ve třech tepelných výměnících<br />
umožňuje efektivní provoz během částečného zatížení<br />
a pomáhá zabránit kavitaci v čerpadle roztoku.<br />
Zkušebna<br />
Thermax má nejmodernější zkušebnu schopnou testovat nejrůznější<br />
typy chladičů absorbujících páru – poháněných párou,<br />
horkou vodou, pohonnými hmotami, výfukovými plyny<br />
a jejich kombinací až do výkonu 3500 TR (12300 kW).<br />
Celé testovací zařízení je centrálně ovládáno sofistikovaným<br />
Systémem distribuovaného řízení (dodaným ABB) a může<br />
být obsluhováno dotykem knoflíku.<br />
• Pára 50 - 3500 TR (1 75 kW to 12300 kW)<br />
• Výfuk 50 - 3500 TR (1 75 kW to 12300 kW)<br />
• Horká voda 10 -1380 TR (30 kW to 4850 kW)<br />
• Pohonné hmoty 50 - 3000 TR (175 kW to 10540 kW)
Vlastnosti přizpůsobené požadavkům zákazníka<br />
Záložní čerpadla chladiva a roztoku ihned k dispozici<br />
Thermax může nabídnout záložní čerpadlo absorpční látky<br />
a chladiva namontované na stroji.<br />
Několikasekční uspořádání pro přepravu<br />
Pro pohodlnou námořní i pozemní přepravu mohou být<br />
stroje absorbující páru Thermax zaslány ve dvou nebo více<br />
částech dle požadavků montážního místa.<br />
Automatické čištění<br />
Systém dálkového sledování výkonu (RPMS).<br />
Holistický zákaznický servis<br />
Divize Absorpčního chlazení společnosti Thermax má širokou<br />
síť servisních center po celém světě, zajišťující rychlou<br />
odezvu na podněty zákazníků. Se zkušenostmi ve službách<br />
přesahujícími 4000 VAM provozovanými po více než 25<br />
let je servisní personál společnosti Thermax vybaven tak,<br />
aby uživatelům dodal to správné řešení.<br />
Vlastně v souladu s proaktivním přístupem společnosti<br />
Thermax vyvinul specifické servisní moduly pro každý typ<br />
uživatele v závislosti na jeho obvyklém způsobu použití.<br />
Thermax nabízí svým zákazníkům nejrůznější služby s přidanou<br />
hodnotou jako je třeba:<br />
• Smlouva o preventivní údržbě<br />
• Obsluha & dodání pracovníků obsluhy<br />
• Lokalizované programy na školení<br />
Podložený výrobou se<br />
zajištěnou kvalitou<br />
pod mezinárodními kódy
Seznam referenčních instalací CHPC<br />
ITPL, Bengalúru<br />
2400 TR (8438 kW)<br />
Kalifornská státní univerzita<br />
Fullerton, USA<br />
2600 TR (9211 kW)<br />
Berlínské letiště<br />
740 TR (2600 kW)<br />
PTT, Thajsko<br />
236 TR (830 kW)<br />
Pacific Mail, Indie<br />
830 TR (2918 kW)<br />
101, Miller Street, Austrálie<br />
426 TR (1500 kW)<br />
Moserbaer, Indie<br />
4000 TR (14000 kW)<br />
Grand Venezia, Indie<br />
4800 TR (16877 kW)<br />
Elektronika<br />
• Videocon Narmada Glass, Bharuch,<br />
Indie<br />
• AT&S, Mysore (Indie), Šanghaj<br />
(Čína)<br />
• Moser Baer, Noida, Indie<br />
Umělá vlákna / přádelny<br />
• Gujarat Polyfilms, Surat, Indie<br />
• Recron Synthetics, Allahabad, Indie<br />
• United Weaving, Bangladéš Indie<br />
Nákupní střediska /<br />
Multiplexy<br />
• Pacific Mail, Nové Dillí, Indie<br />
• Cross River Mail, Nové Dillí, Indie<br />
• Atlantis Mall, Allahabad, Indie<br />
• Grand Venezia, Noida, Indie<br />
Potravinářský průmysl/ balení<br />
• Perfetti Van Malle, Chennai, Indie<br />
• Amul Dairy, Ahmedabad, Indie<br />
• Mother Dairy, Ahmedabad, Indie<br />
• Tetra Pak, Pune, Indie<br />
Chemický & farmaceutický<br />
průmysl<br />
• Bayer India Ltd., Ankleshwar, Indie<br />
• Sunpharma, Panoli, Indie USA<br />
• Cadila Pharma Ltd., Ankleshwar<br />
Indie<br />
• Astrazeneca UK a Indie<br />
Sklářství, plasty a ostatní<br />
• Neutral Glass, Ankleshwar, Indie<br />
• PTT, Thajsko<br />
• Arashi Hitech, Coimbatore, Indie<br />
• Murudeshwar Ceramics, Karaikal,<br />
Indie<br />
Softwarové parky<br />
• ITPL, Bengalúru, Indie<br />
Obchod / instituce<br />
• Kalifornská státní univerzita, Fullerton,<br />
USA<br />
• Letiště v Římě, Itálie<br />
• Berlínské letiště, Německo<br />
Datová centra<br />
• T - Systems, Německo<br />
• IBM Data Centre, Syracuse University,<br />
USA
Technický specifikační list<br />
Série s dvojitým efektem poháněným výfukovými plyny<br />
Číslo modelu<br />
Kapacita chlazení<br />
Oběh<br />
chlazené<br />
vody<br />
Oběh<br />
chladicí<br />
vody<br />
Oběh výfukových<br />
plynů<br />
Celkové<br />
rozměry<br />
jednotka<br />
ED10AHU/<br />
ED10ACU<br />
ED10BHU/<br />
ED10BCU<br />
ED1DCHU/<br />
ED10CCU<br />
ED20ATHU/<br />
ED2DATCU<br />
ED 20BTHU/<br />
ED20BTCU<br />
ED20CTHU/<br />
ED20CTCU<br />
ED20DTHU/<br />
ED20DTCU<br />
ED30ATHU/<br />
ED30ATCU<br />
ED30BTHU/<br />
ED30BTCU<br />
TR 49 75 104 132 158 200 238 296 336<br />
kw 172 264 366 464 556 703 837 1041 11182<br />
Průtok m 3 /hod 29.6 45.2 62.7 79.6 95.3 120.6 143.6 178.6 202.7<br />
Vstupní/výstupní teplota °C 12/7 12/7 12/7 12/7 12/7 12/7 12/7 12/7 12/7<br />
Třecí ztráta mWC (kPa) 2.9 (28.4) 4.7 (46.1) 5.0 (49.0) 1.7(16.7) 2.1 (20.6) 5.0 (49.0) 6.0 (58.8) 5.4 (53.0) 6.0 (58.8)<br />
Průměr připojení mmNB 8D 125 150 |<br />
Průtok m 3 /hod 49 75 104 132 158 200 235 296 336<br />
Vstupní/výstupní teplota °C 29.4/34.9 29.4/34.9 29.4/34.9 29.4/34.6 29.4/34.6 29.4/34.6 29.4/34.7 29.4/34.6 29.4/34.6<br />
Třecí ztráta mWC (kPa) 3.8(37.3) 5.8(56.9) 6.9 (67.7) 2.5 (24.5) 2.7(26.5) 6.9 (67.7) 7.0(68.6) 6.5 (63.7) 6.7(65.7)<br />
Průměr připojení mmNB 100 150 200<br />
Rozsah vstupní teploty °C 275–600 275–600 275–600 275–600 275–600 275–600 275–600 275–600 275–600<br />
Rozsah výstupní teploty °C 170–200 170–200 170–200 170–200 170–200 170–200 170–200 170–200 170–200<br />
Maximální přívod tepla<br />
kCal/hod 117600 180000 249600 287171 343735 435108 517778 643960 730981<br />
kW 137 209 290 334 400 506 602 749 850<br />
Délka mm 2600 2850 3100 4100 4400<br />
Šířka mm 1900 2050 2400 2600 2800<br />
Výška mm 2000 2200 2700 2800 3000<br />
Provozní váha Tuny 5.1 5.3 5.4 7.8 8.1 9.8 10.2 12.6 13.0<br />
Spojená energie kVA 5.7 5.7 5.7 7.6 7.6 7.6 7.6 9.1 9.1<br />
Číslo modelu<br />
Kapacita chlazení<br />
Oběh<br />
chlazené<br />
vody<br />
Oběh<br />
chladicí<br />
vody<br />
Oběh výfukových<br />
plynů<br />
Celkové<br />
rozměry<br />
jednotka<br />
ED30CTHU/<br />
ED30CTCU<br />
ED40ATHU/<br />
ED40ATCU<br />
ED40BTHU/<br />
ED 40BTCU<br />
ED40CTHU/<br />
ED40CTCU<br />
ED50ATHU/<br />
ED50ATCU<br />
ED50BTHU/<br />
ED50BTCU<br />
ED60ATHU/<br />
ED60ATCU<br />
ED60BTHU/<br />
ED60BTCU<br />
ED60CTHU/<br />
ED60CTCU<br />
TR 395 440 501 557 610 676 786 870 950<br />
kW 1389 1547 1762 1959 2145 2377 2764 3060 3341<br />
Průtok m 3 /hod 238.3 265.4 302.2 336 368 407.8 474.1 524.8 573.1<br />
Vstupní/výstupní teplota °C 12/7 12/7 12/7 12/7 12/7 12/7 12/7 12/7 12/7<br />
Třecí ztráta mWC (kPa) 9.4 (92.2) 8.2 (80.4) 8.5 (83.4) 9.2 (90.2) 9.1 (89.2) 9.4 (92.2) 6.2 (60.8) 6.6 (64.7) 7.1 (69.6)<br />
Průměr připojení mmNB 150 200 200 I 250 |<br />
Průtok m 3 /hod 395 440 501 557 610 676 786 87D 950<br />
Vstupní/výstupní teplota °C 29.4 /34.6 29.4 /34.6 29.4/34.6 29.4/34.6 29.4/34.6 29.4/34.6 29.4/34.6 29.4/34.6 29.4/34.6<br />
Třecí ztráta mWC (kPa) 4.6 (45.1) 3.8 (37.3) 4.0 (39.2) 4.2 (41.2) 3.7 (36.3) 3.8 (37.3) 5.6 (54.9) 5.7 (55.9) 6.3 (61.8)<br />
Průměr připojení mmNB 200 250 300 350<br />
Rozsah vstupní teploty °C 275–600 275–600 275–600 275–600 275–600 275–600 275–600 275–600 275–600<br />
Rozsah výstupní teploty °C 170–200 170–200 170–200 170–200 170–200 170–200 170–200 170–200 170–200<br />
Maximální přívod tepla<br />
kCal/hod 859338 957237 1089945 1211776 1327079 1470665 1709974 1892719 2066763<br />
kW 999 1113 1268 1409 1543 1710 1989 2201 2404<br />
Délka mm 5000 5100 5100 6400 7900<br />
Šířka mm 3000 3100 3400 3400 3600<br />
Výška mm 3000 3400 3600 3600 3700<br />
Provozní váha Tuny 14.8 17.7 18.3 19.0 21.4 23.0 28.4 29.5 40.6<br />
Spojená energie kVA 9.1 11.2 11.2 11.2 13.4 13.4 15.5 15.5 18.1<br />
Číslo modelu<br />
Kapacita<br />
chlazení<br />
Oběh<br />
chlazené<br />
vody<br />
Oběh<br />
chladicí<br />
vody<br />
Oběh výfukových<br />
plynů<br />
Celkové<br />
rozměry<br />
jednotka<br />
ED60DTHU/<br />
ED60DTCU<br />
ED70ATHU/<br />
ED70ATCU<br />
ED70BTHU/<br />
ED70BTCU<br />
ED80ATHU/<br />
ED80ATCU<br />
ED80BTHU/<br />
ED80BTCU<br />
ED80CTHU/<br />
ED80CTCU<br />
ED80DTHU/<br />
ED80DTCU<br />
TR 1052 1165 1300 1474 1622 1879 2042<br />
kW 3700 4097 4572 5184 5704 6608 7182<br />
Průtok m 3 /hod 634.6 702.7 784.2 889.1 978.4 1133.4 1231.8<br />
Vstupní/výstupní teplota °C 12/7 12/7 12/7 12/7 12/7 12/7 12/7<br />
Třecí ztráta mWC (kPa) 7.6 (74.5) 6.0 (58.8) 6.4 (62.8) 5.4 (53.0) 5.9 (57.9) 9.7 (95.1) 10.2 (100.0)<br />
Průměr připojení mmNB 250 300 350<br />
Průtok m 3 /hod 1052 1165 1300 1474 1622 1879 2042<br />
Vstupní/výstupní teplota °C 29.4 /34.6 29.4 /34.6 29.4 /34.6 29.4/34.6 29.4/34.6 29.4/34.6 29.4/34.6<br />
Třecí ztráta mWC (kPa) 6.5 (63.7) 5.9 (57.9) 6.2 (60.8) 5.6 (54.9) 5.9 (57.9) 7.9 (77.5) 8.3 (81.4)<br />
Průměr připojení mmNB 350 400 I 450 |<br />
Rozsah vstupní teploty °C 275–600 275–600 275–600 275–600 275–600 275–600 275–600<br />
Rozsah výstupní teploty °C 170–200 170–200 170–200 170–200 170–200 170–200 170–200<br />
Maximální přívod tepla kCal/hod 2288668 2534504 2828201 3206745 3528725 4087839 4442452<br />
kW 2662 2948 3289 3729 4104 4754 5167<br />
Délka mm 7900 8200 8400 9600<br />
Šířka mm 3600 3900 4500<br />
Výška mm 3700 4200 4500<br />
Provozní váha Tuny 42.1 51.6 52.9 67.4 68.6 76.3 77.8<br />
Spojená energie kVA 20.3 20.3 20.3 20.3 25.3 25.3 25.3<br />
„Na požádání je možná přídavná rekuperace tepla z výfukových plynů 135 až 140°C (jedin ě u společnosti Thermax)<br />
Poznámky:<br />
1) Modely č.: ED XXX-HU/THU/<br />
CU/TCU chladiče s dvojitým<br />
efektem poháněné výfukovými<br />
plyny.<br />
2) Rozměry & váhy jsou přibližné<br />
a měly by být použity<br />
pouze pro indikaci.<br />
3) Tyto chladiče, vyrobené<br />
na zakázku, jsou navrženy<br />
na základě motoru a jeho<br />
zátěžových podmínkách.<br />
4) Minimální teplota vstupní<br />
chladicí vody je 10°C.<br />
5) Teplota prostředí by měla být<br />
mezi 5 až 45 °C.<br />
6) Maximální přípustný tlak v<br />
systému chlazené / chladicí<br />
vody = 8 kg/cm 2 (g) {784.5<br />
kPa(g)}.<br />
7) Všechny přípojky vodních<br />
trysek přizpůsobeny ASME<br />
B16.5 Třídy 150.<br />
8) Elektrický příkon ovládacího<br />
panelu = 1kVA.<br />
9) Požadovaný zdroj napětí je<br />
415 V (±10%), 3fázový, 50<br />
Hz (±5%) + N.<br />
10) Výše uvedené specifikace platí<br />
pro izolovaný stroj.<br />
11) Technické specifikace založeny<br />
na JIS B 8622 2002<br />
12) Pro vyšší kapacity prosím<br />
kontaktujte Thermax.
Technický specifikační list<br />
Série s dvojitým efektem poháněná výfukovými plyny + chlazenou vodou<br />
Číslo modelu<br />
jednotka<br />
EJ10AHU/ EJ10BHU/ EJ10CHU/ EJ20ATHU/ EJ20BTHU/ EJ20CTHU/ EJ20DTHU/ EJ30ATHU/ EJ30BTHU/<br />
EJ10ACU EJ10BCU EJ10CCU EJ20ATCU EJ20BTCU EJ20CTCU EJ20DTCU EJ30ATCU EJ30BTCU<br />
Kapacita chlazení<br />
TR 49 75 104 132 158 200 238 296 336<br />
kW 172 264 366 464 556 703 837 1041 1182<br />
Průtok m 3 /hod 29.6 45.2 62.7 79.6 95.3 120.6 143.6 178.6 202.7<br />
Oběh<br />
Vstupní/ výstupní teplota °C 12/7 12/7 12/7 12/7 12/7 12/7 12/7 12/7 12/7<br />
chlazené<br />
Třecí ztráta mWC (kPa) 2.9 (28.4) 4.7 (46.1) 5.0 (49.0) 1.7 (16.7) 2.1 (20.6) 5.0 (49.0) 6.0 (58.8) 5.4 (53.0) 6.0 (58.8)<br />
vody<br />
Průměr připojení mmNB SD 125 150 |<br />
Průtok m 3 /hod 49 75 104 132 158 200 235 296 336<br />
Oběh<br />
Vstupní/ výstupní teplota °C 29.4/35.6 29.4/35.6 29.4/35.6 29.4/35.4 29.4/35.4 29.4/35.4 29.4/35.5 29.4/35.4 29.4/35.4<br />
chladicí<br />
Třecí ztráta mWC (kPa) 3.8 (37.3) 5.8 (56.9) 6.9 (67.7) 2.5 (24.5) 2.7 (26.5) 6.9 (67.7) 7.0 (68.6) 6.5 (63.7) 6.7 (65.7)<br />
vody<br />
Průměr připojení mmNB 100 150 200<br />
Rozsah vstupní teploty °C 275–600 275–600 275–600 275–600 275–600 275–600 275–600 275–600 275–600<br />
Oběh výfukových<br />
Rozsah výstupní teploty °C 170–200 170–200 170–200 170–200 170–200 170–200 170–200 170–200 170–200<br />
kCal/hod 70560 108000 149760 172303 206241 261065 310667 386376 438589<br />
plynů Maximální přívod tepla<br />
kW 82 126 174 200 240 304 361 449 510<br />
Rozsah vstupní teploty °C 80–120 80–120 80–120 80–120 80–120 80–120 80–120 80–120 80–120<br />
Oběh<br />
Rozsah výstupní teploty °C 70–110 70–110 70–110 70–110 70–110 70–110 70–110 70–110 70–110<br />
horké<br />
kCal/hod 81192 124274 172327 218722 261804 331397 394363 490468 556747<br />
vody Maximální přívod tepla<br />
kW 94 145 20D 254 304 385 459 570 647<br />
Délka mm 2600 2850 3100 4100 4400<br />
Celkové<br />
Šířka mm 2100 2250 2600 2800 3100<br />
rozměry<br />
Výška mm 2200 2400 2900 3000 3300<br />
Provozní váha Tuny 5.6 6.0 6.1 8.5 8.9 10.7 11.2 13.8 14.2<br />
Spojená energie kVA 8.2 8.2 8.2 10.1 10.1 11.2 11.2 14.8 14.8<br />
Číslo modelu<br />
jednotka<br />
EJ30CTHU/ EJ40ATHU/ EJ40BTHU/ EJ40CTHU/ EJ50ATHU/ EJ50BTHU/ EJ60ATHU/ EJ60BTHU/ EJ60CTHU/<br />
EJ30CTCU EJ40ATCU EJ40BTCU EJ40CTCU EJ50ATCU EJ50BTCU EJ60ATCU EJ60BTCU EJ60CTCU<br />
Kapacita chlazení<br />
TR 395 440 501 557 610 676 786 870 950<br />
kW 1389 1547 1762 1959 2145 2377 2764 3060 3341<br />
Průtok m 3 /hr 238.3 265.4 302.2 336 368 407.8 474.1 524.8 573.1<br />
Oběh<br />
Vstupní/výstupní teplota °C 12/7 12/7 12/7 12/7 12/7 12/7 12/7 12/7 12/7<br />
chlazené<br />
Třecí ztráta mWC (kPa) 9.4 (92.2) 8.2 (80.4) 8.5 (83.4) 9.2 (90.2) 9.1 (89.2) 9.4 (92.2) 6.2 (60.8) 6.6 (64.7) 7.1 (69.6)<br />
vody<br />
Průměr připojení mmNB 150 200 200 I 250 |<br />
Průtok m 3 /hod 395 440 501 557 610 676 786 870 950<br />
Oběh<br />
Vstupní/výstupní teplota °C 29.4/35.4 29.4/35.4 29.4/35.4 29.4/35.4 29.4/35.4 29.4 /35.4 29.4/35.4 29.4 /35.4 29.4/35.4<br />
chladicí<br />
Třecí ztráta mWC (kPa) 4.6 (45.1) 3.8 (37.3) 4.0 (39.2) 4.2 (41.2) 3.7 (36.3) 3.8 (37.3) 5.6 (54.9) 5.7 (55.9) 6.3 (61.8)<br />
vody<br />
Průměr připojení mmNB 200 250 300 350<br />
Rozsah vstupní teploty °C 275–600 275–600 275–600 275–600 275–600 275–600 275–600 275–600 275–600<br />
Oběh výfukových<br />
Rozsah výstupní teploty °C 170–200 170–200 170–200 170–200 170–200 170–200 170–200 170–200 170–200<br />
kCal/hod 515603 574342 653967 727065 796247 882399 1025984 1135632 1240058<br />
plynů Maximální přívod tepla<br />
kW 600 668 761 846 926 1026 1193 1321 1442<br />
Rozsah vstupní teploty °C 80–120 80–120 80–120 80–120 80–120 80–120 80–120 80–120 80–120<br />
Oběh<br />
Rozsah výstupní teploty °C 70–110 70–110 70–110 70–110 70–110 70–110 70–110 70–110 70–110<br />
horké<br />
kCal/hod 654510 729074 830150 922941 1010762 1120123 1302391 1441578 1574137<br />
vody Maximální přívod tepla<br />
kW 761 848 965 1073 1176 1303 1515 1677 1831<br />
Délka mm 5000 5100 5100 6400 7900<br />
Celkové<br />
Šířka mm 3300 3400 3700 3800 4000<br />
rozměry<br />
Výška mm 3300 3700 3900 4000 4100<br />
Provozní váha Tuny 16.3 19.4 20.1 20.9 23.5 25.2 31.6 32.8 45.1<br />
Spojená energie kVA 14.8 19.1 19.1 19.1 21.3 21.3 25.6 25.6 30.3<br />
Číslo modelu<br />
jednotka<br />
EJ60DTHU/ EJ70ATHU/ EJ70BTHU/ EJ80ATHLI/ EJ80BTHU/ EJ80CTHU/ EJ80DTHU/<br />
EJ60DTCU EJ70ATCU EJ70BTCU EJ80ATCU EJ80BTCU EJ80CTCU EJ80DTCU<br />
Kapacita chlazení<br />
TR 1052 1165 1300 1474 1622 1879 2042<br />
kW 3700 4097 4572 5184 5704 6608 7182<br />
Průtok m 3 /hr 634.6 702.7 784.2 889.1 978.4 1133.4 1231.8<br />
Oběh<br />
Vstupní/ výstupní teplota °C 12/7 12/7 12/7 12/7 12/7 12/7 12/7<br />
chlazené<br />
Třecí ztráta mWC (kPa) 7.6 (74.5) 6.0 (58.8) 6.4 (62.8) 5.4 (53.0) 5.9 (57.9) 9.7 (95.1) 10.2 (100.0)<br />
vody<br />
Průměr připojení mmNB 250 300 350<br />
Oběh Průtok m 3 /hod 1052 1165 1300 1474 1622 1879 2042<br />
chladicí Vstupní/výstupní teplota °C 29.4/35.4 29.4/35.4 29.4/35.4 29.4/35.4 29.4/35.4 29.4/35.4 29.4/35.4<br />
vody Třecí ztráta mWC (kPa) 6.5 (63.7) 5.9 (57.9) 6.2 (60.8) 5.6 (54.9) 5.9 (57.9) 7.9 (77.5) 8.3 (81.4)<br />
Průměr připojení mmNB 350 400 450<br />
Rozsah vstupní teploty °C 275–600 275–600 275–600 275–600 275–600 275–600 275–600<br />
Oběh výfukových<br />
Rozsah výstupní teploty °C 170–200 170–200 170–200 170–200 170–200 170–200 170–200<br />
kCal/hod 1373201 1520702 1696921 1924047 2117235 2452703 2665471<br />
plynů Maximální přívod tepla<br />
kW 1597 1769 1974 2238 2462 2852 3100<br />
Rozsah vstupní teploty °C 80–120 80–120 80–120 80–120 80–120 80–120 80–120<br />
Oběh<br />
Rozsah výstupní teploty °C 70–110 70–110 70–110 70–110 70–110 70–110 70–110<br />
horké<br />
kCal/hod 1743150 1930389 2154082 2442398 2687632 3113477 3383566<br />
vody Maximální přívod tepla<br />
kW 2027 2245 2505 2841 3126 3621 3935<br />
Délka mm 7900 8200 8400 9600<br />
Celkové<br />
Šířka mm 4000 4300 5000<br />
rozměry<br />
Výška mm 4100 4600 5000<br />
Provozní váha Tuny 46.8 57.4 58.9 75.1 76.5 85.2 86.9<br />
Spojená energie kVA 32,5 29.6 29.6 29.6 34.6 37.5 37.5<br />
Poznámky:<br />
1) Modely č.: EJ XXX - HU/THU/<br />
CU/TCU multienergetické<br />
chladiče poháněné výfukovými<br />
plyny a horkou vodou.<br />
2) Rozměry & váhy jsou přibližné<br />
a měly by být použity<br />
pouze pro indikaci.<br />
3) Tyto chladiče, vyrobené<br />
na zakázku, jsou navrženy<br />
na základě motoru a jeho<br />
zátěžových podmínkách.<br />
4) Minimální teplota vstupní<br />
chladicí vody je 10 °C.<br />
5) Teplota prostředí by měla být<br />
mezi 5 až 45 °C.<br />
6) Maximální přípustný tlak<br />
v systému chlazené / chladicí<br />
vody = 8 kg/cm 2 (g) {784.5<br />
kPa(g)}.<br />
7) Všechny přípojky vodních<br />
trysek přizpůsobeny ASME<br />
B16.5 Třídy 150.<br />
8) Elektrický příkon ovládacího<br />
panelu = 1kVA.<br />
9) Požadovaný zdroj napětí je<br />
415 V (±10%), 3fázový, 50<br />
Hz (±5%) + N.<br />
10) Výše uvedené specifikace<br />
platí pro izolovaný stroj.<br />
11) Technické specifikace založeny<br />
na JIS B 8622 2002.<br />
12) Pro vyšší kapacity prosím<br />
kontaktujte Thermax.
TRIGENIE – pracuje se všemi předními výrobci motorů/turbín<br />
Cyklus poháněný výfukovými plyny<br />
Výpusť<br />
chladicí vody<br />
Kondenzátor<br />
LTG<br />
Silný roztok<br />
Vývod<br />
příd. chladicí vody<br />
Přívod<br />
příd. chladicí vody<br />
Výpusť<br />
chlazené vody<br />
Odsávací<br />
tepelný<br />
výměník<br />
Vývod<br />
výfukových<br />
plynů<br />
Přívod<br />
výfukových<br />
plynů<br />
Vpusť<br />
chlazené vody<br />
Přepouštěcí<br />
ventil chladiva<br />
ODPAŘ.<br />
ABSORBÉR<br />
ODPAŘ.<br />
Odvzdušňovací nádrž<br />
Vysokoteplotní<br />
tepelný výměník<br />
Odvzdušňovací<br />
čerpadlo<br />
Automatický přepouštěcí<br />
solenoidní ventil<br />
Čerpadlo<br />
chladiva<br />
Čerpadlo<br />
absorpčního činidla<br />
Vpusť chladicí<br />
vody<br />
Přepadová<br />
trubka<br />
Nízkoteplotní tepelný<br />
výměník<br />
Pomocný roztok<br />
Chladicí kapalina<br />
Rozředěný roztok<br />
Výpary chladiva<br />
Neředěný roztok
P & I Diagramy (indikativní)<br />
Série s dvojitým efektem poháněná výfukovými plyny + chlazenou vodou<br />
Vzduchový sběrač<br />
Chladicí věž<br />
Studená<br />
izolace<br />
Přepad<br />
Výpusť chlazené vody<br />
Přívod vzduchu<br />
z hlavního<br />
sběrného rozvodu<br />
Vpusť chladicí<br />
vody<br />
Z jiných aplikací<br />
Voda na dolití<br />
Výpusť<br />
chladicí vody<br />
Vpusť chladicí<br />
vody<br />
Výpusť<br />
Horká izolace<br />
Vpusť horké vody<br />
Vpusť horké vody<br />
Odvod výfukových plynů<br />
Horká<br />
izolace<br />
Odvod<br />
výfukových<br />
plynů<br />
Horká izolace<br />
Pomocná chladicí<br />
voda ven<br />
Pomocná chladicí<br />
voda dovnitř<br />
Tlumič<br />
3cestná<br />
klapka<br />
Komín<br />
Horká<br />
izolace<br />
(volitelný)<br />
Radiátor<br />
Vzduchový<br />
sběrač<br />
Přídavná čerpadla<br />
horké vody<br />
(1 funkční + 1 záložní)<br />
Oblast<br />
klienta<br />
Šoupátkový ventil (otevřený)<br />
Šoupátkový ventil (zavřený)<br />
Kulový ventil (otevřený)<br />
Kulový ventil (zavřený)<br />
Zpětný ventil<br />
Kohoutek<br />
Škrtící ventil (otevřený)<br />
Škrtící ventil (zavřený)<br />
Pneumatický škrtící ventil otevřeno/<br />
zavřeno (zavřený<br />
Filtr „Y“<br />
Regulátor vzduchového filtru<br />
Čerpadlo<br />
Průtokoměr<br />
Motor<br />
Pneumatické vedení<br />
Manometr<br />
Teploměr<br />
Průtokoměr<br />
Teplotní prvek<br />
Regulátor teploty<br />
Clona<br />
Oblast Thermax<br />
Třícestná odkloňovací<br />
klapka<br />
Solenoidní ventil<br />
Čerpadla chladicí vody<br />
(1 funkční + 1 záložní)<br />
Pro další<br />
použití<br />
Čerpadla chlazené<br />
vody<br />
(1 funkční + 1 záložní)<br />
Studená izolace<br />
Naftový / benzinový<br />
motor<br />
Dilatační spára<br />
Manuální zaslepovací<br />
vložka<br />
Řídící ventil<br />
Působení manometru<br />
Stroj s dvojitým efektem poháněný výfukovými plyny<br />
Voda na dolití<br />
Studená izolace<br />
Chladicí věž<br />
Přepad<br />
Výpusť chlazené vody<br />
Přívod vzduchu<br />
z hlavního<br />
sběrného rozvodu<br />
Vpusť chladicí<br />
vody<br />
Výpusť<br />
chladicí vody<br />
Stroj absorbující páru<br />
Horká<br />
izolace<br />
Odpad<br />
Přívod<br />
plynu<br />
Chladicí voda dovnitř<br />
Zapojení z generátoru<br />
Odvod<br />
plynu<br />
Chladicí voda ven<br />
Horká<br />
izolace<br />
Tlumič<br />
3cestná klapka<br />
Komín<br />
Horká izolace<br />
(volitelný)<br />
Oblast<br />
klienta<br />
Šoupátkový ventil (otevřený)<br />
Šoupátkový ventil (zavřený)<br />
Kulový ventil (otevřený)<br />
Kulový ventil (zavřený)<br />
Zpětný ventil<br />
Kohoutek<br />
Škrtící ventil (otevřený)<br />
Pneumatický škrtící ventil<br />
otevřeno/zavřeno (zavřený)<br />
Filtr „Y“<br />
Čerpadlo<br />
Motor<br />
Manometr<br />
Teploměr<br />
Průtokoměr<br />
Teplotní prvek<br />
Regulátor teploty<br />
Oblast Thermax<br />
Třícestná odkloňovací<br />
klapka<br />
Solenoidní ventil<br />
Čerpadla chladicí vody<br />
(1 funkční + 1 záložní)<br />
Vpusť<br />
chlazené vody<br />
Studená izolace<br />
Zdroj výfukových plynů<br />
z naftového / benzinového<br />
motoru<br />
Dilatační spoj<br />
Manuální zaslepovací<br />
vložka<br />
Působení manometru<br />
Čerpadla chladicí vody<br />
(1 funkční + 1 záložní)
TRIGENIE – pracuje se všemi předními výrobci motorů/turbín<br />
DROJ TEPLA<br />
Pára<br />
– z procesu<br />
– z boileru<br />
Horká voda<br />
– z procesu<br />
– z boileru<br />
Kapalná / plynná paliva<br />
– zemní plyn/LPG<br />
– bioplyn/generátorový plyn<br />
– SKO<br />
– HSD atd.<br />
Výfukové plyny<br />
– z motoru/turbíny<br />
– z mikro turbíny/pece<br />
Kombinace kterýchkoliv dvou<br />
nebo více uvedených výše<br />
THERMAX<br />
absorbční<br />
chladič<br />
APLIKACE<br />
Chlazení<br />
procesu<br />
Klimatizace<br />
Dodavatel pro ČR:<br />
<strong>GB</strong> <strong>Consulting</strong>, s.r.o., Šumavská 15, 602 00 Brno<br />
tel.: +420 603 201 285, fax: +420 547 217 279<br />
e-mail: info@gbconsulting.cz, www.gbconsulting.cz<br />
Udržitelná řešení pro energii<br />
& životní prostředí<br />
Divize Chlazení & topení<br />
Obchodní portfolio Thermax<br />
Řešení pro vodu & odpady<br />
Úprava znečištěného ovzduší<br />
Chemikálie<br />
Boilery & topná tělesa<br />
Absorpční chlazení<br />
Podnikové elektrárny
