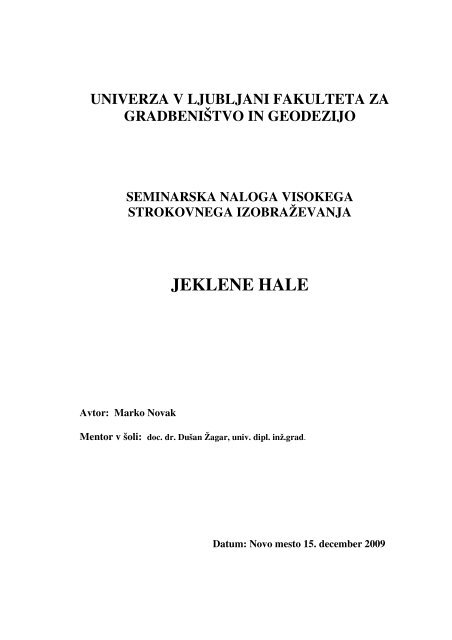

UNIVERZA V LJUBLJANI FAKULTETA ZA<br />
GRADBENIŠTVO IN GEODEZIJO<br />
SEMINARSKA NALOGA VISOKEGA<br />
STROKOVNEGA IZOBRAŽEVANJA<br />
JEKLENE HALE<br />
Avtor: Marko Novak<br />
Mentor v šoli: doc. dr. Dušan Žagar, univ. dipl. inž.grad.<br />
Datum: Novo mesto 15. december 2009
IZVLEČEK IN KLJUČNE BESEDE:<br />
V seminarski nalogi so povzeti osnovni podaki, ki zajemajo in opisujejo <strong>jeklene</strong> <strong>hale</strong>.<br />
Navedene so prednosti jeklenih hal ter njihov odziv na požar.<br />
KLJUČNE BESEDE:<br />
• Razvoj<br />
• Jeklena hala<br />
• požar<br />
• vplivi<br />
I
KAZALO:<br />
1. UVOD ..........................................................................................................................1<br />
<strong>2.</strong> JEKLENE HALE.........................................................................................................2<br />
3. SESTAVNI DELI .......................................................................................................3<br />
3.1. PRIMARNA JEKLENA KONSTRUKCIJA.......................................................3<br />
3.<strong>2.</strong> SEKUNDARNA JEKLENA KONSTRUKCIJA ................................................3<br />
4. PREDNOSTI JEKLENIH HAL ..................................................................................4<br />
5. IZDELAVA IN MONTAŽA .......................................................................................6<br />
6. VPLIVI NA KONSTRUKCIJE...................................................................................9<br />
7. JEKLO V POŽARU ..................................................................................................10<br />
8. VIRI ...........................................................................................................................11<br />
8.1. LITERATURA ..................................................................................................11<br />
9. PRILOGE:..................................................................................................................12<br />
II
1. UVOD<br />
Tehnologije in orodja, s katerimi se je človek obdal v toku svojega kulturno zgodovinskega<br />
razvoja, oblikujejo bistvene dele njegove kolturne zavesti.<br />
Uporaba železa je močno vspodbudila razvoj železnice. Potem, ko so ugotovili, da je za tirnice<br />
najprimernejši material železna tračnica, je le ta postala masovni izdelek in nekakšen prototip<br />
kasnejšim železnim T in I nosilcem.<br />
Novi nosilci se od tedaj masovno uporabljajo za stanovanjske objekte, razstaviščne in koncertne<br />
dvorane ter industrijske objekte.<br />
Ob pozitivnem trendu uporabe jekla in zahtevnemu tržišču je pričakovati tudi spremembe v<br />
načinu življenja, ki zahtevajo hitro in fleksibilno gradnjo.<br />
1
<strong>2.</strong> JEKLENE HALE<br />
Hale so namenjene za razne proizvodne obrate, razstavišča, garaže in skladišča. Lahko so<br />
enoetažne ali večetažne. Razvoj konstrukcij hal je bil povezan z razvojem novih vrst jekla,<br />
nosilnosti konstrukcij, spojev, …<br />
Nosilna konstrukcija je formirana iz serije stebrov, na katere se naslanja strešna<br />
konstrukcija. Za material nosilne konstrukcije lahko uporabimo armirani beton in jeklo.<br />
Jeklo je v primerjavi z armiranim betonom bolj ekonomično pri večjih razponih zaradi<br />
manjše lastne teže in hitrejše montaže.<br />
Zasnova nosilne konstrukcije <strong>hale</strong> se izvede na osnovi funkcijskih lastnosti in predvidene<br />
lokacije objekta, na osnovi katere je potrebno upoštevati zunanje vplive na konstrukcije<br />
(klimatske razmere, območje potresne obtežbe).<br />
Predvidijo se dvižni mehanizmi in ostal transportne naprave, s katerimi se izvaja notranji<br />
transport, ki bistveno vplivajo na zasnovo konstrukcije. Zasnova osvetlitve, zračenja in ogrevanja<br />
ne vpliva na nosilno konstrukcijo <strong>hale</strong>.<br />
2
3. SESTAVNI DELI<br />
Nosilno konstrukcijo <strong>hale</strong> delimo na:<br />
- glavne nosilne elemente (glavni okvirji, povezja, …),<br />
- sekundarna konstrukcija (fasadna konstrukcija, strešne lege, …).<br />
3.1. PRIMARNA JEKLENA KONSTRUKCIJA<br />
Primarna, osnovna konstrukcija je sestavljena iz nosilnih okvirov in stabilizacijskih<br />
sistemov, ki zagotavljajo stabilnost zgradbe in prenašajo obremenitve na<br />
armiranobetonske temelje. Zaščitena je z osnovnim premazom, končni premaz pa<br />
izvedemo v proizvodnem procesu ali pri montaži.<br />
Primarna konstrukcija je sestavljena iz:<br />
• končnih okvirov<br />
• vmesnih okvirov<br />
• zavetrovanja oziroma stabilizacijskega povezja<br />
• drugih stabilizacijskih sistemov<br />
• etažne konstrukcije<br />
• konzol za žerjavne proge<br />
• žerjavne proge<br />
3.<strong>2.</strong> SEKUNDARNA JEKLENA KONSTRUKCIJA<br />
Sekundarno konstrukcijo predstavlja bodisi strešna bodisi fasadna podkonstrukcija na<br />
predhodno pripravljeno primarno jekleno konstrukcijo ali betonske nosilce.<br />
3
4. PREDNOSTI JEKLENIH HAL<br />
Jeklena konstrukcija je precej lažja od betonske, zato je priprava podlage in temeljev<br />
enostavnejša in hitrejša. Jeklena konstrukcija, ki je predvidena za montažno gradnjo, je obdelana<br />
že v delavnicah podjetij in je po sestavljanju na lokaciji gotova takoj, ko je postavljena. To<br />
omogoča takojšnje nadaljevanje gradnje - pritrjevanje fasadnih in strešnih elementov.<br />
Prednosti pa lahko delimo tudi na:<br />
Estetske:<br />
• omogočajo veliko svobodo izražanja arhitektov in projektantov<br />
• prosojnost, vitkost in lahkost konstrukcij<br />
• večji razponi, odprti tlorisi<br />
• eleganca, enostavnost, barvitost<br />
• trend sodobnega arhitekturnega oblikovanja<br />
Ekonomske:<br />
• hitra in enostavna gradnja<br />
• hitra montaža<br />
• proizvodnja pod streho<br />
• suha gradnja in manjši temelji<br />
• enostavna napeljava inštalacij<br />
• dobro razmerje med nosilnostjo in težo konstrukcije<br />
• možnost enostavnega dograjevanja in spreminjanja<br />
• enostavno vzdrževanje in dolga življenjska doba<br />
• poceni demontaža in razgradnja<br />
• možnost vnovične uporabe<br />
4
Okoljske:<br />
• reciklažen in okolju prijazen material<br />
• ne obremenjuje okolja v svoji življenjski dobi in po njej<br />
• manjša obremenjenost okolja zaradi transporta in pri vgradnji<br />
Tehnične:<br />
• trdnost materiala<br />
• enostavno kombiniranje z drugimi materiali<br />
• sistemske rešitve<br />
• visoka tehnologija izdelave in uveljavljene, kakovostne projektantske rešitve<br />
Varnostne:<br />
• majhna teža<br />
• protipotresna gradnja<br />
• enostavna vizualna in kontrola izdelave ter montaže<br />
5
5. IZDELAVA IN MONTAŽA<br />
Pri zasnovi in dimenzioniranju spojev je potrebno upoštevati rešitve, ki bodo omogočale<br />
enostavno izdelavo in montažo konstrukcijskih elementov. Predvidena izvedba spojev je<br />
bistvenega pomena za konstrukcijsko zasnovo <strong>hale</strong>. Zasnova spojev vpliva tudi na končno<br />
ceno nosilne konstrukcije objekta. Pri izdelavi in montaži konstrukcijskih elementov je<br />
potrebno posvetiti pozornost kontroli kvalitete zvarov, obdelavi površin in vzdrževanju.<br />
Oblika sestavnih delov konstrukcije in razpoložljivi prostor morata zagotavljati varno<br />
montažo elementov.<br />
Glede na obliko in namen ločimo:<br />
Spoje v stebrih:<br />
Priključki na temelj:<br />
Členkasti priključki greda – steber<br />
6
Momentni priključki greda- steber<br />
Členkasti priključki greda – greda<br />
Momentni priključek greda – greda<br />
Priključki horizontalnih povezij<br />
7
Priključki vertikalnih povezij<br />
8
6. VPLIVI NA KONSTRUKCIJE<br />
Za dobro načrtovanje in kasnejšo izdelavo in montažo je potrebno dobro poznati tudi vplive, ki<br />
učinkujejo na jekleno halo.<br />
Delitev zunanjih vplivov:<br />
- neposredni (obtežba na konstrukcijo),<br />
- posredni (posedki, temperatura).<br />
Razvrstitev zunanjih vplivov:<br />
• glede na časovno spremenljivost:<br />
- stalni vplivi (lastna teža, stalna teža, …),<br />
- spremenljivi vplivi (koristna obtežba, sneg, veter, temperatura),<br />
- nezgodni vplivi,<br />
- potresni vplivi.<br />
• glede na prostorsko spremenljivost:<br />
- nepomični vplivi,<br />
- pomični vplivi (pomična koristna obtežba).<br />
Glede na odziv konstrukcije:<br />
- statični vplivi,<br />
- dinamični vplivi (spremembe v odvisnosti od časa).<br />
9
7. JEKLO V POŽARU<br />
Železo, jeklo in nerjaveče jeklo, ki ni v obliki finih delcev je material, ki se glede odziva na<br />
ogenj obravnava kot razred A1 in ga ni treba preskušati.<br />
A1 pomeni da je negorljiv in neprispeva k požarni obremenitvi. Problem pa nastane drugje. Jeklo<br />
je zaradi svojih dobrihmehanskih lastnosti, v gradbeništvu navadno uporabljeno kot nosilni<br />
element. Pri povišani temperaturi pa jeklo te svoje dobre mehanske lastnosti izgubi.<br />
Stroka je vpeljala izraz »kritična temperatura«. To je temperatura, pri kateri jeklo prestopi<br />
mejo plastičnosti in ni več nosilni gradbeni element. V povprečju je ta temperatura približno<br />
500oC.<br />
10
8. VIRI<br />
• http://www.loging.si/sportni_objekti_tehnicne_info.php<br />
• http://zakonodaja.gov.si/rpsi/r00/predpis_ZAKO3490.html<br />
• http://www.<strong>jeklene</strong>-konstrukcije.si/index.phpid=95<br />
• http://www.fgg.uni-lj.si/symech/jeklovss<br />
• http://www.capitalsteelbuildings.co.uk/<br />
• http://www phoenixmetalbldgs.com<br />
• http://www.isteel-buildings.com<br />
• http://www.termoflor.si/nadstreski/nadstreski_za_avtomobile/<br />
•<br />
8.1. LITERATURA<br />
/1/ Miroslav Pregel. : Zbornik 1. Slovenski dnevi jeklenih konstrukcij.<br />
Ljubljana 1994<br />
11
9. PRILOGE:<br />
SLIKA 1: Jeklena hala z transportnim dvigalom.<br />
