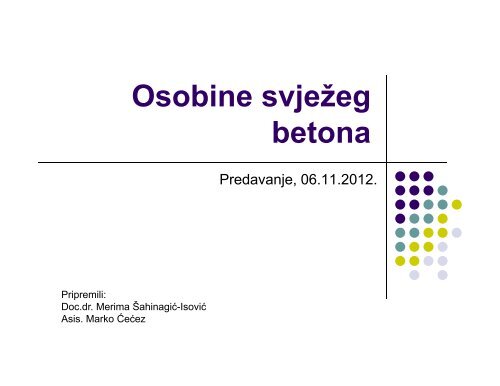

<strong>Osobine</strong> svježeg<br />
<strong>betona</strong><br />
Predavanje, 06.11.2012.<br />
Pripremili:<br />
Doc.dr. Merima Šahinagić-Isović<br />
Asis. Marko Ćećez
Struktura svježeg <strong>betona</strong><br />
• Višekomponentan i polidisperzan sistem:<br />
⇒<br />
⇒<br />
finodisperzne čestice: cement, vrlo sitne čestice agregata i<br />
neki praškasti mineralni dodaci (eventualno)<br />
znatno krupnija zrna sitnog i krupnog agregata, voda, dodaci<br />
(eventualno) i mjehurići vazduha<br />
• Generalno svojstva svježeg <strong>betona</strong> su<br />
između:<br />
⇒<br />
⇒<br />
“pravih” viskoznih tečnosti (tzv. struktuirane viskozne tečnosti)<br />
⇒ posjeduje određenu strukturnu čvrstoću<br />
čvrstih tijela<br />
⇒ podnosi značajne plastične deformacije, mala elastičnost<br />
• Svojstva svježeg <strong>betona</strong> zavise:<br />
⇒<br />
⇒<br />
Karakteristika komponenata<br />
Strukture mješavine
Struktura svježeg <strong>betona</strong><br />
• Struktura sistema od dvije komponente:<br />
⇒ Cementna e pasta<br />
⇒<br />
Agregat<br />
• Svojstva cementne paste zavise od:<br />
⇒<br />
odnosa čvrste i tečne faze<br />
⇒<br />
⇒<br />
povećavanjem vode povećavamo fluidnost, a smanjujemo<br />
strukturnu čvrstoću<br />
voda u okviru sistema može da bude: hemijski vezana, fizičkohemijski<br />
vezana i fizički vezana<br />
Karakter veze<br />
Hemijska – u tačno određenim<br />
kvantitativnim odnosima<br />
Fizičko-hemijska – apsorpciona<br />
voda na površini zrna<br />
Mehanička – strukturna (voda u<br />
šupljinama, porama i kapilarima)<br />
Orjentacioni relativni sadržaj vode u odnosu na ukupnu<br />
količinu (%)<br />
U svježe pripremljenoj<br />
mješavini<br />
U periodu vezivanja cementa<br />
1-2 4-5<br />
3-5 20-25<br />
93-95 70-75
Struktura svježeg <strong>betona</strong><br />
• Osnovne strukture svježeg <strong>betona</strong>:<br />
⇒ struktura I:<br />
⇒<br />
⇒<br />
⇒<br />
⇒<br />
velika količina cementne paste, ima veliku<br />
fluidnost, izuzetna ugradljivost i obradljivost<br />
reološka svojstva kao kod viskoznih tečnosti<br />
struktura II<br />
⇒<br />
⇒<br />
cementna pasta ispunjava prostore između zrna<br />
agregata, efekat trenja, lošija ugradljivost i<br />
obradljivost (različiti postupci zbijanja)<br />
struktuirana tečnost – kohezivnost zrna agregata<br />
struktura III<br />
⇒<br />
⇒<br />
mala količina cementne paste, fluidnost<br />
zanemarljiva, naročiti tehnološki postupci<br />
reološka svojstva - uticaj tzv. suhog trenja
Reološka svojstva svježeg <strong>betona</strong><br />
• Elastoplastično-viskozno tijelo (sistem)<br />
⇒<br />
⇒<br />
Bingamovo tijelo:<br />
⇒<br />
Elastični element (opruga)<br />
⇒ Čvrsto tijelo (blok) – sila trenja (granično smičuće naprezanje τ m )<br />
⇒ Klip u vskoznoj tečnosti (dinamička viskoznost η m)<br />
Bingamov izraz: povezuje naprezanje i deformacije<br />
dγ<br />
dγ<br />
τ= c+η⋅ +σ⋅tgϕ τ =τ<br />
m<br />
+ηm⋅<br />
dt<br />
dt
Reološka svojstva svježeg <strong>betona</strong><br />
⇒<br />
⇒<br />
Tri karakteristična područja:<br />
⇒ I područje: svježi beton ima početnu (intaktnu) strukturu(τ< τ 0 )<br />
⇒<br />
II područje: početak tečenja, destrukcije strukture (τ 0 -početak tečenja,<br />
τ m -granični napon smicanja)<br />
⇒ III područje:teška tečnost sa konst. viskoznosti η m<br />
Tiksotropija:<br />
⇒ sposobnost svježeg <strong>betona</strong> da pod uticajem mehaničkih dejstava mijenja<br />
svoja reološka svojstva, a da se poslije završetka dejstva vrati u<br />
prvobitno stanje u pogledu strukturne čvrstoće i viskoznosti
Reološka svojstva svježeg <strong>betona</strong><br />
⇒<br />
Viskozimetri:<br />
⇒<br />
⇒<br />
⇒<br />
⇒<br />
⇒<br />
na principu mjerenja vremena isticanja svježeg <strong>betona</strong> kroz otvore<br />
određenih đ veličina (tečni č ibetoni)<br />
na principu mjernja dubine prodiranja u masu konusa ili nekog drugog<br />
tijela (tečni betoni, sitnozrne mješavine i čista cementna pasta)<br />
na principu p mjernja j vremena ili brzine utonjavanja j u masu kugle<br />
određenog prečnika i mase (statički i vibracioni)<br />
na principu mjernja veličine sile potrebne za izvlačenje iz mase skupa<br />
pločica, štapova ili cilindara<br />
na rotaciji koaksijalnih (koncentričnih) cilindara uronjenih u masu svježeg<br />
<strong>betona</strong>
Tehnološka svojstva svježeg <strong>betona</strong><br />
• Uticaj pojedinih faktora na tehnologičnost svježeg<br />
<strong>betona</strong>:<br />
• Konzistencija<br />
• Homogenost<br />
• Ugradljivost (kompatibilnost)<br />
• Povezanost (kohezivnost)<br />
• Segregacija<br />
• Izdvajanje vode<br />
• Završna obradljivost površine svježeg <strong>betona</strong>
Tehnološka svojstva svježeg <strong>betona</strong><br />
• Konzistencija<br />
⇒<br />
⇒<br />
⇒<br />
skup svih osobina svježeg <strong>betona</strong> koji se iskazuju putem pokazatelja<br />
pokretljivosti i krutosti mješavine<br />
⇒ kruta<br />
⇒ slabo plastična<br />
⇒ plastična<br />
⇒<br />
tečnač<br />
vodocementni faktor:<br />
⇒ za cement 200 do 400 kg/m 3 zavisi isključivo od količine vode (pravilo<br />
konstantnog sadržaja vode)<br />
⇒ voda se sa jedne strane troši na kvašenje cementa i stvaranje cementne<br />
paste, a sa druge na kvašenje zrna agregata i upijanje<br />
⇒ cementi sa dodacima zgure i/ili pucolana povećavamo za 15-20 kg/m 3 vrsta i<br />
krupnoća zrna agregata<br />
⇒ više od 400 kg/m 3 količina vode se povećava za cca 10 kg/m 3 na svakih 100<br />
kg/m 3 cementa<br />
vrsta agregata i krupnoća zrna agregata<br />
⇒ prirodni: riječni ili drobljeni<br />
⇒<br />
krupnije zrno, smanjenje ukupne površine zrna, smanjenje uticaja na<br />
cementnu pastu
Tehnološka svojstva svježeg <strong>betona</strong><br />
Konzistencija<br />
Količina vode (kg/m 3 ) za slučaj agregata sa zrnom D (mm)<br />
VEBE<br />
(s)<br />
Slijeganje<br />
(cm)<br />
šljunak<br />
drobljen kamen<br />
10 20 40 10 20 40<br />
>28 0 145 130 120 155 145 130<br />
28-24 0 150 135 125 160 150 135<br />
24-20 0 160 145 130 170 160 145<br />
20-16 0 165 150 135 175 165 150<br />
16-1212 0-1 175 160 145 185 175 160<br />
12-10 1-1,5 185 170 155 195 185 170<br />
10-8 2-2,5 190 175 160 200 190 175<br />
7-6 3-4 195 180 165 205 195 180<br />
5 5 200 185 170 210 200 185<br />
3 7 205 190 175 215 205 190<br />
2 8 210 195 180 220 210 195<br />
Tehnološka svojstva svježeg <strong>betona</strong><br />
• Konzistencija<br />
⇒ zavisi i od temperature e mješavine<br />
e<br />
⇒<br />
⇒<br />
zavisi i od vremena mjerenja nakon mješanja<br />
zavisi i od vremena mjerenja nakon mješanja i količine dodataka
Tehnološka svojstva svježeg <strong>betona</strong><br />
• Homogenost<br />
⇒ JUS U.M1.028<br />
⇒<br />
potreban nivo homogenosti i nepromjenjivost ovog svojstva<br />
• Ugradljivost (kompaktibilnost)<br />
⇒<br />
⇒<br />
količina korisnog rada potrebnog za potpuno zbijanje svježeg<br />
<strong>betona</strong><br />
zavisi od reoloških karakteristika svježeg <strong>betona</strong>, konzistencije i<br />
povezanosti (kohezivnosti)<br />
Stepen ugradljivosti<br />
<strong>betona</strong><br />
Vrsta konzistencije<br />
Mjere zbijanja<br />
Teško ugradljiv beton Vlažna –K 1 1,45 – 1,26<br />
Ugradljiv beton Plastična – K 2 1,25 – 1,11<br />
Samougradljiv beton Tečna – K 3 1,10 – 1,04
Tehnološka svojstva svježeg <strong>betona</strong><br />
• Povezanost (kohezivnost)<br />
⇒<br />
⇒<br />
zadržavanje homogenog rasporeda komponenata unutar mase svježeg<br />
<strong>betona</strong>, bez obzira na djelovanje nekih spoljašnjih mehaničkih uticaja<br />
ispitivanjem konzistencije: izdvajanje vode i cementne paste do<br />
segregacije krupnijih zrna od sitnijih<br />
⇒<br />
smjese pravljene sa većom količinom vode<br />
⇒ raslojavanje betonske mješavine:<br />
1 – voda<br />
2 – voda<br />
3 – sitan<br />
agregat<br />
4 – krupan<br />
agregat<br />
g<br />
razdvajanje krupnih od sitnih čestica pod uticajem različitih mehaničkih<br />
uticaja (sile teže)<br />
uslovljena nedovoljnom kohezivnošću komponenata<br />
posljedica je nehomogenost betonske mješavine, a kasnije i očvrslog<br />
<strong>betona</strong><br />
• Segregacija<br />
⇒<br />
⇒<br />
⇒
Tehnološka svojstva svježeg <strong>betona</strong><br />
• Izdvajanje vode<br />
⇒ na površini <strong>betona</strong><br />
⇒<br />
⇒ nepovoljno: preko vode se radi betoniranje, pojava prslina (tzv. plastično<br />
skupljanje)<br />
⇒ povoljno: voda ispari bez pojave prslina<br />
u masi <strong>betona</strong><br />
⇒ stvaranje vodenih “džepova” ispod krupnih zrna agregata<br />
• Završna obradljivost površine svježeg <strong>betona</strong><br />
⇒<br />
⇒<br />
funkcija granulometrijskog sastava agregata, oblika i površine zrna<br />
agregata<br />
funkcija količine maltereske komponente (smjesa cementa, finih čestica<br />
agregata, eventualno mineralnih dodataka i vode)
Mjernje konzistencije<br />
• Metoda slijeganja (JUS U.M8.050)<br />
⇒<br />
⇒<br />
⇒<br />
⇒<br />
3 sloja po 25 udaraca (metalne letvice)<br />
ocjena konzistencije Δh<br />
plastičnije betonske smjese (veća pokretljivost), betoni sa većim količinama<br />
cementa<br />
“mršavi” betoni (pojava smicanja)<br />
Abramsov konus
Mjernje konzistencije<br />
• VEBE metoda (JUS U.M8.054)<br />
⇒<br />
⇒<br />
⇒<br />
Abramsov konus, 3 sloja po 25 udaraca<br />
ocjena konzistencije Vebe stepeni (N)<br />
kruće betonske smjese<br />
N<br />
V<br />
= 1<br />
⋅t () s<br />
V<br />
0<br />
V - =5.5 3 0 zapremina <strong>betona</strong> prije vibriranja (V 0 dm )<br />
V 1 - zapremina <strong>betona</strong> poslije vibriranja<br />
t - vrijeme vibriranja u sekundama
Mjernje konzistencije<br />
• Metoda rasprostiranja (JUS U.M8.052)<br />
⇒<br />
2 sloja (drvene letvice 4x4cm)<br />
⇒ ocjena konzistencije, dva međusobno upravna pravca r 1 i r 2 ,<br />
r -prosječna vrijednost (3 ispitivanja)<br />
⇒ plastične pastč i tečne e betonske e smjese<br />
r<br />
− r0<br />
⋅ r0 - prečnik donje osnove konusa (r 0 =20 dm 3 )<br />
r<br />
0<br />
100(%)
Mjernje konzistencije<br />
• Metoda slijeganja vibriranjem (metoda zbijanja)<br />
(JUS U.M8.056)<br />
⇒<br />
⇒<br />
⇒<br />
visina pada pri sipanju mistrijom 10cm<br />
ocjena konzistencije z<br />
vibrirane betonske smjese
Mjernje konzistencije<br />
Zavisnost pokazatelja konzistencije po metodi slijeganja i po VEBE-e metodi
Ostala a svojstva svježeg eg <strong>betona</strong><br />
• Zapreminska masa<br />
• Homogenost<br />
• Mehanička otpornost<br />
• Procenat uvučenog vazduha<br />
• Vrijeme vezivanja<br />
• Pritisci sježeg <strong>betona</strong> na oplatu<br />
• Temperatura svježeg <strong>betona</strong>
<strong>Osobine</strong> svježeg eg <strong>betona</strong><br />
• Zapreminska masa <strong>betona</strong><br />
⇒<br />
⇒<br />
⇒<br />
⇒<br />
kalupi za ispitivanje mehaničkih karakteristika očvrslog <strong>betona</strong> (kocke 20cm)<br />
ugradnja indentična uslovima ugradnje u datu konstrukciju (konkretni uslovi)<br />
⇒<br />
⇒<br />
⇒<br />
⇒<br />
Kruta konzistencija: vibrosto, nabijač<br />
Slabo plastična konzistencija: vibrosto, vibroigla, nabijač<br />
Plastična konzistencija: vibrosto, vibroigla, šipka za probadanje<br />
Tečna konzistencija: šipka za probadanje<br />
kod pervibratora se koristi kalup sa nastavkom<br />
kalupi se postavljaju na sloj pjeska 10-15cm (izbjegavanja reflektovanih talasa)
<strong>Osobine</strong> svježeg eg <strong>betona</strong><br />
• Zapreminska masa <strong>betona</strong><br />
γ =<br />
bsv ,<br />
m<br />
V<br />
bsv ,<br />
bsv ,<br />
(<br />
kg<br />
)<br />
m<br />
3<br />
m b,sv<br />
V b,sv<br />
m m m m<br />
⎛<br />
m<br />
m m<br />
⎝<br />
γ = m + m + m = m<br />
⎛ m<br />
+<br />
m<br />
+<br />
⎝<br />
' '<br />
ma mv ma mv<br />
1+ + = 1+ +<br />
' '<br />
m m m m<br />
' '<br />
' ' ' ' '<br />
a v<br />
bsv ,<br />
=<br />
c +<br />
a +<br />
v<br />
=<br />
c<br />
⎜<br />
1+ +<br />
' '<br />
mc<br />
mc<br />
a v<br />
bsv , c a v c⎜1 mc<br />
mc<br />
c c c c<br />
m<br />
c<br />
m<br />
m<br />
a<br />
v<br />
=γ<br />
m<br />
'<br />
bsv ,<br />
b, sv '<br />
mc<br />
'<br />
ma<br />
c '<br />
mc<br />
- masa svježeg <strong>betona</strong> u kalupu<br />
- zapremina kalupa<br />
⎞<br />
⎟<br />
⎠<br />
⎞<br />
⎟<br />
⎠<br />
(<br />
kg<br />
)<br />
m<br />
(<br />
kg<br />
)<br />
= m<br />
= m<br />
c<br />
m<br />
m<br />
'<br />
v<br />
'<br />
c<br />
m<br />
3<br />
(<br />
kg<br />
)<br />
m<br />
3<br />
3<br />
m<br />
m<br />
γ<br />
'<br />
bsv , bsv ,<br />
=<br />
'<br />
c<br />
mc
<strong>Osobine</strong> svježeg eg <strong>betona</strong><br />
• Homogenost<br />
⇒<br />
⇒<br />
JUS U.M1.028 (slabo plastične, plastične itečne č konzistencije)<br />
ij određuje se stvarni sastav <strong>betona</strong> (JUS U.M1.030) i standardne devijacije<br />
za količinu cementa (nije veća od 10kg/m 3 ) i vodocementni faktor (0,03)<br />
na najmanje 10 uzoraka iz 3 mješavine<br />
• Mehanička otpornost svježeg <strong>betona</strong><br />
⇒ beton opterećen eće u kratkom roku nakon ugrađivanja a (klizna opata) oplata)<br />
⇒<br />
čvrstoća pri pritisku od 0,1- 0,3MPa i čvrstoća pri zatezanju oko 100 puta<br />
manja<br />
⇒ agregat sa granulometrijskim sastavom<br />
koji obezbjeđuje dobru “upakovanost” zrna<br />
⇒<br />
snažno zbijanje tokom ugrađivanja
<strong>Osobine</strong> svježeg eg <strong>betona</strong><br />
• Procenat uvučenog vazduha u svježi beton<br />
⇒<br />
⇒<br />
JUS U.M1.031: Bojl-Mariotov zakon (tzv. metod pritiska)<br />
snižavanje nivo vode u cijevi odgovara smanjenju zapremine usljed<br />
zbijanja mase <strong>betona</strong> (izraženo u procentima)<br />
⇒<br />
⇒<br />
ocjena efikasnosti određenog postupka kompaktiranja,<br />
sadržaj uvučenog vazduha pri primjeni aeranata<br />
1 – vazdušna<br />
pumpa<br />
2 – manometar<br />
3 – kalibrirana<br />
cijev
<strong>Osobine</strong> svježeg eg <strong>betona</strong><br />
• Vrijeme vezivanja<br />
⇒<br />
⇒<br />
JUS U.M1.019: penetrometri<br />
utiskivanje igala (poprečnog presjeka od 645 mm 2 do 16mm 2 ) u izdvojeni<br />
malter (sita otvora 5mm) do dubine 25 mm<br />
⇒ vrijeme početka vezivanja: otpor od 3,5MPa<br />
⇒<br />
vrijeme kraja vezivanja: otpor od 28MPa
<strong>Osobine</strong> svježeg eg <strong>betona</strong><br />
• Pritisci svježeg <strong>betona</strong> na oplatu (JUS U.C9.400)<br />
⇒<br />
zavise od slijedećih faktora:<br />
⇒<br />
⇒<br />
⇒<br />
⇒<br />
p<br />
konzistencije, odnosno reoloških svojstava svježeg <strong>betona</strong><br />
karakteristike same oplate<br />
visine elementa koji se betonira<br />
brzine punjenja oplate svježim betonom<br />
v<br />
= 10⋅γ ⋅h<br />
b, sv max<br />
( ,<br />
, , ,<br />
)<br />
p , , ,<br />
h<br />
= p h γ b sv<br />
ϕ hv<br />
⇒<br />
⇒<br />
⇒<br />
zona visine h 1 : beton svjež i osjećaju se uticaji sredstava za ugradnju<br />
zona visine h 2 : beton svjež, na početku vezivanja i ne osjećaju se uticaji<br />
sredstava za ugradnju<br />
zona visine h 3 : otpočeo proces vezivanja i očvršćavanja <strong>betona</strong>
<strong>Osobine</strong> svježeg eg <strong>betona</strong><br />
• za vertikalnu oplatu:<br />
⇒ Tri karakteristične aa stč epovršine:<br />
⇒<br />
⇒<br />
⇒<br />
⇒<br />
⇒<br />
A: gornja površina <strong>betona</strong><br />
B:površina do koje se propagira uticaj sredstava za kompaktiranje<br />
C: gornja površina vezanog <strong>betona</strong><br />
horizontalni pritisci:<br />
p<br />
vertikalni pritisci:<br />
b<br />
= 10⋅γ ⋅h<br />
b, sv 1<br />
(<br />
kN<br />
) 2<br />
p = p +Δ p = 10⋅γ ⋅⎡<br />
⎣h − h−h ⋅d<br />
m<br />
( ) ⎤( kN<br />
) ⎦ 2<br />
c b b, sv 1 1 pl<br />
m
<strong>Osobine</strong> svježeg eg <strong>betona</strong><br />
• za oplatu koja sa horizontalom zaklapa ugao α≠90°<br />
(<br />
kN<br />
) 2<br />
⇒ horizontalni o pritisci: tsc<br />
p<br />
kN<br />
b<br />
= 10⋅γb, sv⋅h1<br />
m<br />
p = p +Δ p = 10⋅γ ⋅⎡<br />
⎣h − h−h ⋅d<br />
⇒ vertikalni pritisci: '<br />
pb<br />
= pb<br />
p = pc<br />
p = 10⋅ γ ⋅<br />
h<br />
( ) ⎤( kN<br />
) ⎦ 2<br />
c b b, sv 1 1 pl<br />
'<br />
c<br />
'<br />
d<br />
b, sv max<br />
m
<strong>Osobine</strong> svježeg eg <strong>betona</strong><br />
• Temperatura svježeg <strong>betona</strong><br />
⇒<br />
⇒<br />
⇒<br />
zavisi od: početne temperature mješavine, temperature sredine, toplote<br />
hidratacije cementa, razmjene toplote sa okolinom i dr.<br />
od značaja je kod npr.izvođenja radova u zimskim ili ljetnim uslovima<br />
jednačina toplotnog bilansa svježeg <strong>betona</strong>:<br />
T<br />
bo<br />
S ⋅T ⋅ m + S ⋅T ⋅ m + S ⋅T ⋅m<br />
S<br />
( C)<br />
a ,S c ,S v – specifični toplotni kapaciteti<br />
T ⋅ ⋅ ⋅<br />
a ,T c ,T v –početne temperature<br />
Sa ma + Sc mc + Sv mv<br />
m a ,m c ,m v – mase agregata, cementa i vode<br />
a a a c c c v v v<br />
= °<br />
u 1m 3<br />
084 J<br />
S 0,84<br />
42 J<br />
a<br />
≅ Sc<br />
≅<br />
S v<br />
≅ 4, 2<br />
g°<br />
C<br />
g°<br />
C<br />
T<br />
bo<br />
( )<br />
0, 20( )<br />
020T 0, Ta⋅ ma + Tc⋅ mc + Tv⋅<br />
mv<br />
= ° C<br />
m + m + m<br />
a c v<br />
( )
HVALA NA PAŽNJI
