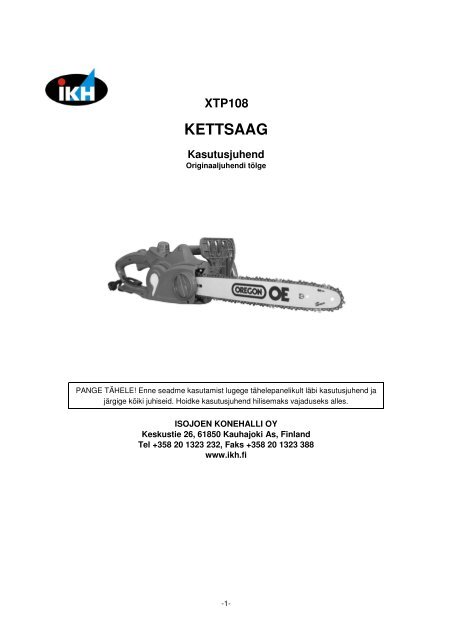

KETTSAAG

EESissejuhatusSee kasutusjuhend sisaldab juhiseid kettsae õige paigaldamiseks ja ohutuks kasutamiseks. Seetõttu onäärmiselt oluline kasutusjuhend tähelepanelikult läbi lugeda.KeskkonnahoidSeda elektriseadet ei tohi visata olmeprügi hulka. Kui elektriseade jäetakse maapinnale võiviiakse prügilasse, võib sellest lekkida veekogudele ohtlikke aineid, mis võivad sattudatoiduahelasse, kahjustades nii inimeste jt elusolendite tervist ja heaolu. Viige seadejäätmejaama või küsige lisainfot ringlussevõtu kohta kas seadme müüjalt, kohalikustomavalitsusest või jäätmefirmast.OhutusnõudedEnne kettsae kasutamist lugege tähelepanelikult läbi kasutusjuhend ning kettsaagi kasutades järgigejuhiseid! Enne kettsae kasutuselevõttu lugege kasutusjuhend tähelepanelikult läbi, veenduge, et saite sellesisust aru ning pöörake erilist tähelepanu ohutusnõuetele. Hoidke kõik hoiatused ja juhised hilisemaksvajaduseks alles.HOIATUS! Lugege tähelepanelikult läbi kõik kasutusjuhendi ettevaatusabinõud ja järgige neid. Nendeeiramine võib põhjustada elektrilöögi, tulekahju või raskete kehavigastustega lõppeva õnnetusjuhtumi.Hoiatussümbolite tähendusLugege kasutusjuhend tähelepanelikult läbi.See sümbol tähistab õnnetusjuhtumi, eluohtliku olukorra või seadmerikke ohtu juhul, kuijuhiseid eiratakse.Vältige ääriku kokkupuudet mis tahes objektiga. Keti kokkupuude mõne esemega võibpõhjustada sae äkilise liikumise üles- või tahapoole, mis võib põhjustada raskekehavigastusega lõppeva õnnetuse.Kettsaagi tuleb kasutamise ajal hoida alati mõlema käega.HOIATUS! Elektrilöögi vältimiseks ärge laske kettsael kokku puutuda veega ega kasutageseda märjal maastikul.Enne reguleer-, hooldus- või parandustöid eemaldage toitepistik kindlasti pistikupesast;samuti juhul, kui toitejuhe on mingil moel viga saanud.Elektriseadme kasutamise ajal kandke alati kaitseprille ja kõrvaklappe.Kandke kaitsekindaid.Kandke tugevaid ja libisematuid jalanõusid.Elektritoitega kettsaagi puudutavad lisaohutusnõuded1. VaruosadKasutage hooldamiseks ainult originaaliga identseid varuosi.2. VahelduvvoolupistikudElektrilöögiohu vähendamiseks on see seade varustatud vahelduvvoolupistikuga (kontaktide suurus onerinev). Pistik sobib vahelduvvoolu pistikupessa ainult ühtepidi. Kui pistik pistikupessa ei sobi, proovigeteistpidi. Kui see endiselt pistikupessa ei sobi, võtke ühendust volitatud elektrikuga, et vahetada väljapistikupesa. ÄRGE muutke mingil viisil pistiku ehitust.-2-

17. Kontrollige, ega mõni osa pole viga saanud.Enne edasist kasutamist kontrollige, ega kaitsmed ja muud osad pole viga saanud ning veenduge, et needon töökorras ja otstarbekohased. Kontrollige, kas liikuvad ja pöörlevad osad on õiges asendis ja liiguvadtakistuseta, ega mõni osa pole viga saanud või lahti tulnud; samuti kõike muud võimalikku, mis võibhalvendada kettsae toimivust. Viga saanud kaitse või osa tuleks lasta parandada või välja vahetada volitatudhooldustöökojas, kui kasutusjuhendis ei ole mainitud teisiti. Viga saanud lülitid tuleb lasta välja vahetadavolitatud hooldustöökojas. Ärge kasutage kettsaagi, mida ei saa toitelülitist sisse ega välja lülitada. Ärgekunagi kasutage kettsaagi, mis on viga saanud, valesti reguleeritud või mille osad on puudulikult jahoolimatult paigaldatud.Veenduge, et toitelüliti vabastamisel lõpetab kett liikumise.18. Kaitse tagasilöökide eest.HOIATUS! TAGASILÖÖKE võib esineda juhul, kui keti või ääriku ots puutub äkitselt vastu saetavat objekti,või kui puidukiud sulguvad ja kett kiilub saagimissoonde kinni. Keti kokkupuude objektiga võib mõnel juhulpõhjustada välkkiire tagasilöögi, mille tagajärjel äärik paiskub üles- ja tahapoole kasutaja suunas. Keti võiääriku otsa kinnikiilumine võib paisata ääriku kiiresti tagasi kasutaja suunas. Selle tagajärjel võib kadudakontroll sae üle ja tekkida raskete kehavigastuste oht. Tagasilöögi vältimiseks tuleb tähele panna järgmist:1) Hoidke kettsaest kindlalt kinni.Kui mootor töötab, hoidke kettsaest alati mõlema käega kinni. Võtke saest kindlalt kinni, nii et pöial jasõrmed on käepideme ümber. Pange tähele! Kui seadmel on manuaalne õliregulaator, peavadseadmega kaasas olema ka lisajuhised õliregulaatori kohta.2) Ärge küünitage.3) Seiske kogu töötamise aja kindlas tasakaaluasendis.4) Ärge laske äärikul puutuda vastu puud, oksa, maapinda vm esemeid.5) Ärge kunagi saagige objekti, mis asub teie õlgadest kõrgemal.6) Kasutage tagasilöögiohtu vähendavat varustust nagu väikese tagasilöögiga kett, ääriku otsakaitse,ketipidurit ja spetsiaalseid juhtäärikuid.7) Kasutage ainult tootja soovitatud äärikuid, kette jm varuosi.19. ToitevoolKontrollige, kas elektrivõrgu voolupinge vastab kettsae andmesildil märgitule.Tehnilised andmedNimipingeKettsaagNimivõimsusÄäriku pikkusKeti pingutus (SDS)Keti kiirusEsipiduri rakendumisaegÕlipaagi mahutavusMürataseVibratsioonitaseNetokaalKaitseklass230–240V ~50 HzXTP108 (CS7814BE23)1800 W355 mmEI13 m/s0,15 sek300 ml107 dB1,5 m/s²5,3 kgTopeltisolatsioonOtstarbekohane/otstarbekohatu kasutamineSee kettsaag on mõeldud ainult selliste okste, tüvede või palkide lõikamiseks ja saagimiseks, mille mõõtmedvastavad ääriku pikkusele. Seadmega tohib saagida või lõigata ainult puitu. Mis tahes muu kasutusviisloetakse otstarbekohatuks ja on keelatud. Samuti on rangelt keelatud kasutada seda kettsaagiprofikasutuseks.Kettsae kasutamise ajal peab kasutaja kandma isikukaitsevahendeid, vastavalt kasutusjuhendis ja kettsaelolevatele tähistele. Otstarbekohane kasutusviis tähendab ka kasutusjuhendis olevate ohutusnõuete ningkasutus- ja hooldusjuhiste järgimist.-4-

Kettsaega töötavad või selle hooldamise eest vastutavad isikud peavad kasutusjuhendi läbi lugema javeenduma, et said selle sisust aru. Kettsaagi tohib kasutada ainult koos tootja originaal(varu)osadega (äärik,kett jms) ning kasutada tohib ainult kasutusjuhendis märgitud ääriku- ja ketikombinatsioone.Otstarbekohatute kombinatsioonide kasutamise või seadmele tehtud volitamata muudatuste tagajärjeltekkinud kahju eest vastutab üksnes kasutaja, MITTE TOOTJA.Kettsaag on mõeldud ainult õues kasutamiseks.Otstarbekohase/otstarbekohatu kasutamisega kaasnevad jääkohudIsegi kui seadet kasutatakse otstarbekohaselt, on selle kasutamisega alati seotud jääkohud, mida ei olevõimalik vältida. Olenevalt seadme tüübist ja ehitusest tuleb arvestada järgmisi võimalikke ohutegureid:Kokkupuude katmata ketihambaga (lõikehaava ja õnnetuse oht)Kokkupuude pöörleva ketiga (lõikehaava ja õnnetuse oht)Ääriku ootamatu ja äkiline liikumine (lõikehaava ja õnnetuse oht)Ketist eemale paiskuvad tükid (lõikehaava ja õnnetuse oht)Toorikust eemale paiskuvad tükidTöödeldava materjali osakeste sissehingamine, mootori heitgaasidKütuse (bensiin/õli) kokkupuude nahagaKuulmiskahjustused juhul, kui töötades ei kanta kuulmiskaitsmeidTöötamisega võib kaasneda ka terviseriske juhul, kui hingatakse sisse puidutolmu, eriti siis, kuisaetakse keskmise tihedusega tamme-, pöögi- või kiudplaate.Seadme osad1 Toitejuhe ja -pistik2 Tagapide3 Toitelüliti (ON/OFF)4 Lukustusnupp5 Õlipaagi kork6 Esipide7 Pidurihoob (käekaitse)8 Ketiratas9 Äärik10 Kett11 Haardehambad12 Pingutusrõngas (lisatarvik)13 Lukustusvalits14 Kaitseplaat15 Õlitühjendusava16 Juhtmekonks17 Ketikaitse18 Ülekoormuse märgutuli (lisatarvik)Ääriku ja keti reguleerimineKeti ja ääriku paigaldamine SDS-keti kinnitussüsteemiga mudelile.1. Asetage kettsaag kaetud alusele, et kettsaest voolav õli alust ei määriks.2. Seadke kett ääriku soonde. Pange tähele keti pöörlemissuunda. See on märgitud pöörlemissuunatähisega.3. Paigaldage kett veohammasrattale ja lükake kinnituspolt läbi ketipinguti ava.Vajaduse korral pingutage pisut ketti, reguleerides ketipingutit.4. Kontrollige, kas kõik osad on kindlalt oma kohal ning hoidke kett ja äärik horisontaalasendis.-5-

5. Kinnitage kaitseplaat ja sobitage pingutusrõngas koos ketipingutiga oma kohale. Seejärel pingutagelukustusmutrit, keerates seda kruvitsaga päripäeva.Vaadake juuresolevaid jooniseid:1. veohammasratas2. ketipinguti3. kinnituspolt4. pingutusrõngas (ilma kaitsmeta)5. lukustusvalits6. kruviKeti pingutamineKeti pingutamine SDS-keti kinnitussüsteemiga mudelil.1. Lõdvendage lukustusmutrit, keerates seda 1–2 pöörde võrra vastupäeva.2. Kontrollige, kas kõik ketilülid on korralikult ääriku juhtsoontesse kinnitunud.3. Vajutage pingutusrõngast sissepoole ja keerake seda päripäeva, kuni kett onsobivalt pingul.4. Kett on õigesti pingutatud siis, kui ketti saab ääriku keskkohast umbes 3–4 mmüles tõsta. Vaadake juuresolevat joonist.Õli lisamineMärkus: kettsaag tarnitakse ilma õlita. Kettsaagi ei tohi kunagi kasutada ilma õlita ega siis, kui õlitase onallapoole tasemenäitu.HOIATUS! Enne hooldamist ja reguleerimist veenduge alati, et kettsaag on toitelülitist välja lülitatud jatoitepistik pistikupesast eemaldatud.1. Eemaldage õlipaagi kork ja täitke paak ketiõliga. Kinnitage õlipaagi kork oma kohale tagasi ja pingutagehoolikalt.2. Õliga määrimine toimub ainult siis, kui saag töötab.3. Kontrollige õlitaset regulaarselt, vaadates tasemenäitu.4. Liikuvate osade pika tööea tagamiseks kasutage kvaliteetset, keskkonnahoidlikku ketiõli.Ärge kasutage kogutud õli ega kasutatud õli, kuna need on saastunud.Veenduge, et õlipaaki ei satu saastet ega mustust.Automaatse määrimise kontrollimineKontrollige, kas keti automaatse määrimise funktsioon töötab – selleks suunake käivitatud sae otsmaapinnale laotatud paberitükile. Kui õlilaik paistab suurenevat, töötab automaatne määrimine õigesti. Kuiõlilaiku ei teki, ehkki õlipaak on täis, siis automaatne määrimine ei tööta.Kui automaatne määrimine ei tööta, eemaldage äärik ja puhastage keti ja ääriku ümbrus õlist. Kuiautomaatne määrimine pärast osade väljavahetamist endiselt ei tööta, viige seade volitatud hooldustöökotta.Vältige tagasilöökiJälgige alati, millises asendis on ketiotsa ülemine neljandik. See on osa, mis põhjustab takistuse vastupuutudes tagasilöögi.Ärge kunagi vajutage juhtsoone ülemist neljandikku vastu lõigatavat objekti, nii väldite keti kokkupuudet ntpuu peidetud okstega. Kontrollige, kas tööpiirkond on puhas.Eemaldage alati võsa, taimed ja muud takistavad esemed, enne kui alustate lõikamist, mis võib põhjustadatagasilöögi.Vältige saagimistööd, mis võib põhjustada kettsae kinnikiilumise puutüvesse või -võrasse.-6-

Vältige sae kinnikiilumistSaagige esmalt alati puu surveküljelt, kuni saagimissoon hakkab sulguma. Survekülje saagimine tehke alatikas palgi või haru alt nii, et teine ots ripub vabalt või palgi/haru pealt, nii et mõlemad otsad on toestatud.Seejärel saagige puu teiselt küljelt, survekülje saagimissoone suunas. Kasutage kiilu, et vältida surveküljesaagimissoone sulgumist ja keti soonde kiilumist.Pikendusjuhtme toestamineKettsaega ühest kohast teise liikudes tõmmatakse pikendusjuhtmest sageli.Juhtmekonks (vt joonis) asub kettsae korpusel. Juhtmekonks aitab vältida kettsae toitepistiku lahtitulemistpikendusjuhtme pesast.Märkus. Juhtmekonks on mõeldud pikendusjuhtmele, mitte kettsae toitejuhtmele.1. Pikendusjuhtme konksu külge kinnitamiseks tehke pikendusjuhtmesse selle pistikust umbes 300 mmkaugusele aas.2. Sobitage aas kettsae tagaosas olevasse nelinurksesse avasse.3. Lükake aas umbes 20 mm pikkuses korpusesse.4. Vajutage aasa mõlemad küljed alla nii, et need sobituvad mõlemalt poolt juhtmekonksu külge.5. Pikendusjuhtme fikseerimiseks tõmmake selle teist haru kettsae suhtesparemale.6. Ühendage kettsae toitepistik pikendusjuhtme pessa alles ja ainult siis, kuipikendusjuhe on õigesti juhtmekonksu külge kinnitatud. Vaadake juuresolevatjoonist.Enne käivitamist1. Enne käivitamist kontrollige, kas kettsaag ja toitejuhe on töökorras.2. Kontrollige, kas keti määrimine töötab ja kontrollige õlitaset.3. Kontrollige keti pingulolekut ja ketipiduri tööd.Käivitamine ja seiskamine1. Eemaldage ääriku kaitse.2. Vabastage ketipidur, tõmmates eesmist käekaitset järsult tahapoole, kettsae tagaosa suunas, kunikuulete klõpsatust. Kontrollige, kas ketipidur on vabastatud. Ketti peaks saama vabalt liigutada.3. Ühendage toitepistik.Märkus: kontrollige, kas ketipidur töötab korralikult. Kontrollige ketipiduri tööd iga kord enne kettsaega tööalustamist.HOIATUS! Toitelülitit ei tohi kunagi alla vajutada enne, kui eesmine käekaitse on tagasi tõmmatud.4. Hoidke elektritoitel töötavat kettsaagi alati mõlema käega ja mõlemast käepidemest.5. Käivitage kettsaag, lükates lukustusnuppu ettepoole ja vajutades toitelüliti (ON/OFF) vastu käepidet.Vabastage lukustusnupp.6. Kettsae seiskamiseks vabastage toitelüliti (ON/OFF).HOIATUS! Hoidke kettsaagi mõlema käega, kuni kett on täielikult peatunud.Kettsae kasutamineKettsae ohutu kasutamine.Saagimisel jälgige alati järgmist:1. Laske kettsae mootoril töötada täiskiirusel. Nii on kasutamine ohutum, kuna võimalus keti kinnikiilumiseksvõi tagasilöögiks on väiksem.2. Hoidke kettsaagi keha paremal küljel. Kui kettsaag äkitselt kontrollimatult tagasi põrkab, liigub see üleparema õla.3. Hoidke vasaku käega tugevalt esipidemest kinni nii, et pöial on ohutult pideme all.Nii rakendab ranne tagasilöögi korral ketipiduri.4. Veenduge, et kett on õigesti pingutatud.5. Jälgige puidulaastude suurust – kui need muutuvad puruks, vajab kett arvatavasti teritamist.-7-

JärkamineJärkamisega saetakse palk sobiva pikkusega tükkideks. Veenduge, et seisate kindlas tasakaaluasendis. Kuisaete palki kallakul, seiske saagimise ajal palgi suhtes ülesnõlval. Palk tuleks võimaluse korral toestada nii,et äralõigatav ots ei toetu maapinnale. Kui palk on toestatud mõlemast otsast ja see järgatakse keskelt, siissaagige esmalt umbes poole palgi paksuses allapoole ja seejärel saagige altpoolt üles. Nii ei avalda palkäärikule ega ketile survet. Vältige järkamise ajal keti puutumist vastu maapinda, vastasel korral nürineb kettkiiresti.HOIATUS! Tagasilöögi vältimiseks jälgige, et ääriku ots ei puutu vastu puu etteulatuvaid oksi.1. Enne järkamise alustamist kasutage metallist haardehambaid, et tagada saehaardumine puiduga. Järkamise ajal kasutage haardehammaste puutekohtahoovavarre toetuspunktina „X”.Vaadake juuresolevat joonist.2. Kui saete paksemaid palke, seadke haardehambad kõige alumisse punkti –selleks tõmmake kettsaagi pisut tahapoole, kuni haardehambad vabanevad;saagimise jätkamiseks seadke hambad madalamasse asendisse. Ärge eraldagesaagi puidu küljest täielikult.3. Kogu pikkuses toestatud palk: saagige palki altpoolt, jälgides tähelepanelikult, et kett ei puutuks vastumaapinda.4. Ainult ühest otsast toestatud palki saetakse samamoodi nagu saepukki kasutades:Saagige palki esmalt altpoolt, 1/3 palgi läbimõõdu ulatuses, et vältida palgi lõhenemist.Seejärel saagige palki ülaltpoolt kuni altsaagimise sooneni – nii väldite keti soonde kiilumist.5. Mõlemast otsast toestatud palk:Esiteks: saagige palgi keskelt.Teiseks: saagige palki ülaltpoolt, 1/3 palgi läbimõõdu ulatuses, et vältida palgilõhenemist.Kolmandaks: saagige palki altpoolt kuni altsaagimise sooneni – nii väldite ketisoonde kiilumist.Märkus: parim viis palgi saagimise ajal paigalhoidmiseks on kasutada saepukki. Kuisee ei ole võimalik, tuleks palk üles tõsta ja toestada oksajuppide või tugipalkidega.Kontrollige, kas saetav palk on toestatud ja püsib turvaliselt paigal.Vaadake juuresolevaid jooniseid.• PALGI SAAGIMINE SAEPUKKI KASUTADES1. Hoidke kettsaest mõlema käega tugevalt kinni ja hoidke seda saagimise ajal kehaparemal küljel.2. Hoidke vasak käsi võimalikult sirge.3. Jaotage keharaskus mõlemale jalale.Vaadake juuresolevat joonist.• Saagi tuleks kasutada ainult piisavalt kindlal pinnal. Hoidke saagi kehast paremal, pisut kehast eemal.• Kett peab pöörlema täiskiirusel, enne kui see puitu puudutab. Seejärel peab seade puidu külge haarduma– selleks kasutage haardehammaste tuge. Saagimise ajal tuleb haardehammaste tuge kasutadahoovana.1. Hoidke kettsaest mõlema käega tugevalt kinni ja hoidke seda saagimise ajal keha paremal küljel.2. Hoidke vasak käsi võimalikult sirge.3. Jaotage keharaskus mõlemale jalale.• Saagi tohib kasutada ainult piisavalt kindlal pinnal. Hoidke saagi kehast paremal, pisut kehast eemal.-8-

• Kett peab pöörlema täiskiirusel, enne kui see puitu puudutab. Seejärel peab seade puidu külge haarduma– selleks kasutage haardehammaste tuge. Saagimise ajal tuleb haardehammaste tuge kasutadahoovana.Puu langetamineLangemissuundOhtlik alaLANGEMISSUUNDLANGETUS-LÕIGEEEMALDUMISTEEOhtlik alaEEMALDUMISTEELangetussälk(langetussoone saagimine)• Puid langetades pöörake tähelepanu kõigile ohutusnõuetele ja toimige järgmiselt:Kettsaega saab langetada ainult puid, mille läbimõõt on väiksem kui ääriku saagimispikkus, misvõimaldab mootoril endiselt töötada. Kui kett kiilub kinni, kasutage vabastamiseks puitkiilu.• Langevad puud on ohtlikud; puu langetamine nõuab praktilisi kogemusi. Kui olete algaja või teilpuudub puu langetamise kogemus, siis ärge püüdke seda ise ära õppida, vaid minge koolitusele.Langemissuund:- Esmalt tehke hinnanguliselt kindlaks langemissuund, võttes arvesse ladva raskuskeset ja tuule suunda.Kett peab pöörlema, enne kui see puitu puudutab. Käivitage kettsaag. Saagige langetussuundalangetussälk.- Seejärel tehke horisontaalne saagimine (langetuslõige) langetussälgu vastasküljele. Saagigelangetussälk: See määrab puu langemissuuna ja juhitavuse.- Kontrollige langemissuunda: Kui olete langetussälgu õigesti saaginud, siis saagige puu kogu laiuseslõpuni.- Nüüd hüüdke „Puu langeb!”.- Tehke alles nüüd langetuslõige, mis peab asuma langetussälgust kõrgemal. Paigaldage aegsasti kiilud.- Jätke saagimissoonte vahele tekkinud ühendussild oma kohale. See töötab langeva puu „hingena”. Kuiühendussilla läbi saete, langeb puu juhuslikus suunas.- Puu langetamiseks lööge kiil langetuslõike vahele, ärge saagige langetuslõiget läbi.Kui puu langeb, astuge tagasi ja jälgige võra.Oodake, kuni võra on kõikumise lõpetanud. Ärge jätkake töötamist kiinijäänud okste all.JOONIS AKetipidurKetipidur rakendab tagasilöögi korral tänu eesmisele käekaitsmele. Käeselg lükkab käekaitset ettepoole jaketipidur peatab kas keti või koguni mootori 0,15 sekundiga (joonis A, 1).Ketipiduri vabastamineEt saaksite kettsaagi jälle kasutada, tuleb ketipidur vabastada. Esmalt lülitage kettsaag toitelülitist välja(OFF). Seejärel lükake käekaitse tagasi püstasendisse, kuni see oma kohale lukustub (joonis A, 0).Ketipidur on nüüd jälle töövalmis.-9-

Keti teritamineKett on soovitatav uue vastu välja vahetada kohe, kui see ei sae enam puhtalt ja ohutult.Siiski on võimalik ka nürinenud ketti teritada, kuid seda tuleb teha hoolikalt.Keti teritamiseks toimige järgmiselt:• Eemaldage toitepistik vooluvõrgust.• Tõmmake kätte kaitsekindad.• Veenduge, et kett on õigesti pingutatud.• Rakendage ketipidur, mis lukustab keti ääriku külge.• Kasutage ümarviili, mille läbimõõt on 1,1 x keti lõikesügavus.• Viilige keti hambaid ääriku ja liikumissuuna suhtes 38° nurga all (joonis).• Viiliga iga hammast seestpoolt ainult keti liikumise suunas.• Teritage kõik hambad ühesuguseks, selleks viilige neid sama arvkordi.• Kontrollige lõikesügavuse piiriku kõrgust igal viiendal ketiterituskorral.• Kui ka lõikesügavuse piirikut on vaja teritada, siis on oluline säilitadaselle algne profiil.• Kasutage lõikesügavuse piiriku kõrguse mõõtmisekssügavusmõõdikut. Sügavusmõõdikud lõikesügavuse piirikumõõtmiseks on saadaval enamikus tööriistapoodides.Vaadake juuresolevat joonist:Ülaplaat LõikeotsLõikesügavuse piirik Lõikesügavusepiiriku reguleeringLõikesuundTeritusnurkKettsae hooldamineHOIATUS! Enne hooldamist või reguleerimist veenduge alati, et kettsaag on toitelülitist välja lülitatud jatoitepistik pistikupesast eemaldatud.1. Hoidke kettsae korpuses olevad õhuavad alati puhtad. Saagimise käigus ummistuvad need saepuru tõttukergesti. See vähendab jahutusvõimsust ning võib põhjustada kettsae mootori ja muude oluliste osadeülekuumenemise.2. Ärge kasutage kettsaagi, kui õhuvõtuava on maapinna lähedal, kuna sel juhul võib mootorisse sattudavõõrkehasid, mis kahjustavad mootori mähist.3. Kontrollige regulaarselt, kas mootori võredesse ja toitelüliti lähedusse on sattunud võõrkehasid.Kogunenud tolmu eemaldamiseks kasutage pehmet harja. Puhastamise ajal kandke silmade kaitsmisekskaitseprille.4. Kui kettsae korpus vajab puhastamist, pühkige seda pehme niiske lapiga. Võite kasutada ka õrnatoimelistpuhastusainet, kuid mitte alkoholi, petrooleumi jm tugevatoimelisi aineid.5. Ärge kunagi kasutage plastosade puhastamiseks leeliselisi puhastusaineid.6. Pöörake aeg-ajalt äärikut, et see kuluks mõlemalt poolt ühtlaselt.7. On oluline hoida mootori jahutusavad saepurust puhtad, kuna kogunenud saepuru vähendab oluliseltmootori jahutusvõimsust ning võib põhjustada mootori ja muude osade nagu õlipumba jmsülekuumenemist. Soovitatav on seade saepurust puhastada pärast igat kasutuskorda.8. Puhastage regulaarselt juhtsoon ja õliavad.9. Lihvige liugpindu regulaarselt lameviiliga. Ebatasasused võivad aja jooksul põhjustada liugpinnalõhenemise ja kahjustada äärikut.10. Kui mõni liugpind on teistest kõrgem, tuleb äärikut lihvida lameviiliga.Viimistlege viilitud kohad liivapaberiga. Kui liugpinnad on märgatavalt kulunud, siis kontrollige, kas nendekõrgus on suurem kui keti vahelülid – vahelülid ei tohi puutuda vastu soone põhja. Kui vahelülid puutuvadsoonepõhja, vahetage äärik uue vastu välja.Kettsaagi tuleb regulaarselt hooldada ning kontrollida, kas kett, ketiajam, mootor ja ketipidur töötavadnõuetekohaselt.PANGE TÄHELE! Kettsaag ei tohi kunagi kokku puutuda veega.-10-

EsmakasutajaleKui te ei ole tuttav kettsae kasutamise ega puu langetamisega, on soovitatav põhjalikult tutvuda sellekasutusjuhendiga ning leida asjatundlik koolitaja. Samuti soovitame harjutada palkide lõikamist kas saepukivõi muu toe abil.Üldine kontrollKontrollige regulaarselt, kas kõik kinnituskruvid on kindlalt kinni. Need võivad vibratsiooni mõjul lahti tulla.Toitejuhtme korrashoidKui toitejuhe on vaja välja vahetada, siis ohuolukorra vältimiseks peab selle välja vahetama kas tootja, tootjavolitatud hooldustöökoda vm spetsialist.HoidminePuhastage kettsaagi kuiva lapiga. Ärge kasutage söövitavaid puhastusvedelikke.Paigaldage ketikaitse ning hoidke kettsaagi kuivas kohas. Ärge hoidke kettsaagi kuumas katlaruumis eganiiskes kohas.VEAOTSINGKontrollige (pikendusjuhtme) pistikupesa,toitejuhet ja pikendusjuhet ning nendepistikuid. Viga saanud toitejuhe:Viige parandamiseks volitatudMootor ei töötaPuudub toidehooldustöökotta.Ärge parandage toitejuhet isoleerteibiga.Viga saanud toitelüliti: Viige parandamiseksvolitatud hooldustöökotta.Vt osa „Ketipidur”.Kulunud süsiharjadVahetage süsiharjad uute vastu.Kett ei liiguKetipidurKontrollige ketipidurit, vajaduse korralvabastage.Nüri kettTeritage või vahetage välja.Väike saagimisvõimsus Keti pingulolekKontrollige, kas kett on pingul.Kett on valesti paigaldatud Kontrollige keti paigaldust.Kett hüppab juhtsooneltmahaKeti pingulolekKontrollige, kas kett on pingul.Kett lõikab vaevaliselt Keti pingulolek Kontrollige, kas kett on pingul.Kett kuumenebKeti määrimineKontrollige õlitaset. Kontrollige ketiautomaatset määrimist.-11-

EÜ VASTAVUSTUNNISTUSIsojoen Konehalli OyKeskustie 26, 61850 Kauhajoki AsSoomekinnitab järgnevaga, etKETTSAAGmudel XTP108 (CS7814BE23)vastab masinadirektiivi 2006/42/EMÜning standarditeEN 60745-1:2009, EN 60745-2-13:2009,ISO 13772:2009, EK9-BE-73:2009 nõuetele.Kui seadme tehnilisi või kasutusomadusi muudetakse ilma tootja nõusolekuta,siis kaotab see kinnitus kehtivuse.Kuupäev: 07.09.2011Allkiri:Harri Altis – ostujuht(volitatud koostama tehnilisi andmeid)-12-
