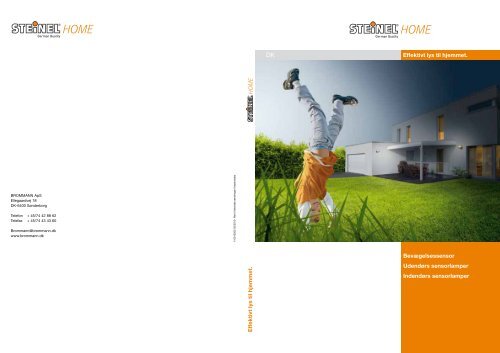

HOME [www.brommann.dk] - BROMMANN ApS

BROMMANN ApS

Ellegaardvej 18

DK-6400 Sønderborg

Telefon + 45/74 42 88 62

Telefax + 45/74 43 43 60

Brommann@brommann.dk

www.brommann.dk

HOME

110012505 05/2010 Ret til tekniske ændringer forbeholdes

Effektivt lys til hjemmet. HOME

HOME

DK Effektivt lys til hjemmet.

Bevægelsessensor

Udendørs sensorlamper

Indendørs sensorlamper

Sensorteknologi til udendørs brug

Bevægelsessensorer fra side 14

Infrarøde sensorer til montering på væg

Side 18 – 23, 25

Infrarød sensor til loftmontering

Side 24

Infrarød sensor med LED-belysning

Side 26 – 27

Skumringskontakter fra side 30

Skumringskontakter

Side 30

Energisparelampe med integreret skumringskontakt

Side 31

Energisparepærer med integreret skumringskontakt

Side 32 – 33

Sensorlamper fra side 34

Sensorlamper med LED-effekt

Side 36 – 39

Sensorlamper til væggen

Side 40 – 47

Sensorlamper i rustfri stål til væggen

Side 48 – 51

Sensorlamper i rustfri stål til have og væg

Side 52 – 53

Sensorlampe til haven

Side 54 – 55

IS 130-2 IS 140-2 IS NM 360 IS 180-2 IS 240 IS 1

IS 360 D

IS LED 2in1

Nightmatic Nightmatic

2000 3000 Vario

LN 1

SensorLight SensorLight SensorLight

plus 11 W plus 15 W plus 18 W

L 265-5 L 265 S L 270 S L 271 S

L 330 S L 331 S L 306 S L 309 S L 262 S L 11 L 12

L 860 S L 867 S L 876 S L 170 S L 190 S

GL 60 S L 260 S

GL 16 S

Klassiske sensorlamper

til væggen

Side 56 – 65

Sensorlamper til loftmontering

Side 66 – 69

Sensorlamper

Side 70 – 75

L 706 S L 726 S L 746 S L 15 L 560 S L 562 S L 115 S L 535 S L 1

LED Halogen

Sensorteknologi til indendørs brug

Sensorlamper fra side 76

Lamper med højfrekvenssensor til væg- eller loftmontering

Side 82 – 85

Lamper med højfrekvenssensor til badeværelse og garderobe

Side 86 – 87

Lamper med højfrekvenssensor til garager, entréer og kældre

Side 88 – 89

Bevægelsessensorer fra side 90

Sensorkontakter til påbygning/indbygning

Side 92 – 95

Installationsteknik

Side 95

Oversigter fra side 96

Oversigt over sensorteknologien

Side 96 – 97

Præsentationssystemer

Side 98 – 103

DL 750 S DL 850 S

XLed HS 150 HS 300 HS 500 HS 5140

Home 1

RS 10-1 L RS 100 L RS 16 L RS 16-2 L RS 16-3 L RS 13 L RS 10-3 L RS 21 L

BRS 60 L BRS 61 L BRS 65 L BRS 66 L

FRS 20 FRS 30

IR 180 AP HF 360 AP IR 180 UP HF 360 UP NF 50 UP

Ramme Stikkontakt Universalkontakt

Dæmper

4

Highlights

til moderne mennesker

STEINEL. Originalen.

Produkter til mennesker og miljø

Klog brug af energien. Med denne vision opfandt

STEINEL for mere end 20 år siden verdens første

sensorlampe. En milesten når det gælder komfort,

sikkerhed og energibesparelse. Derfor kan alle i dag

bidrage til at reducere CO 2 -udslippet og dermed

modvirke klimaændringerne. Med den intelligente lysstyring

fra STEINEL gør du ikke kun noget godt for

miljøet: På grund af det lavere energiforbrug sparer

man penge, og den automatiske tilkobling af lyset

sørger for mere komfort i hverdagen. På den måde

nyder mennesker og miljø godt af vores ide. Und dig

selv originalen! „made by STEINEL“ står stadigvæk

for funktionalitet, kvalitet og lang levetid.

Som førende på markedet og inden for teknologien

udvikler og fremstiller vi verdenskendte produkter fem

forskellige steder i Europa. Med German Quality.

Vores styrke – din fordel:

egen forskning og udvikling med værktøjs- og

prototypebyggeri.

egen fremstilling af elektronik, kunststoffer og

støbegodsdele.

et DIN EN ISO 9001-certificeret kvalitetsstyringssystem

og produkter med den relevante

mærkning.

5

6

Mærke med ansvar

Teknik for livet

Vi udvikler produkter, som mennesker kan bruge. Dette hovedprincip

omfatter også vores ansvar over for miljøet. Den intelligente STEINELsensorteknologi

sørger for den maksimale energieffektivitet ved belysningsopgaver

og dermed for en tydelig aflastning af miljøet. Vi er også

meget opmærksomme på den økologiske forenelighed ved udviklingen

og fremstillingen af vores produkter. Derfor har vi alle de steder i verden,

hvor STEINEL producerer og udvikler, etableret en ensartet standard

med inddragelse af alle relevante nationale og internationale retningslinjer.

Vi har bl.a. realiseret det omfangsrige RoHS-direktiv om begrænsning

af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

Derudover deltager STEINEL, i forbindelse med sit produktansvar, i realiseringen

af den tyske Elektro- und Elektronikgesetzes (ElektroG).

Ansvar er for os et omfattende krav, der

vedrører alle områder i vores virksomhed:

Produktkvalitet, innovation, service

og bæredygtighed.

Kvalitetsstyringssystem

DQS-certificeret iht.

DIN EN ISO 9001: 2008

Kvalitet

German Quality er vores udfordring og vores pligt. Vi realiserer dette vha. vores

kompetence fra over 50 års producenterfaring og egne fabrikker i Europa. Dag

for dag – stykke for stykke. Kvalitet made in Europe. Det er derfor også en selvfølge

for os, at vi yder 36 måneders funktionsgaranti på vores produkter.

Og naturligvis er STEINEL certificeret iht. den nyeste norm for kvalitetsstyring.

Innovation

Vores styrke er innovationen. Vi har ikke kun opfundet sensorlampen, men også

videreudviklet dets teknologi. Watt-o-matic, minisensor, HF-sensorteknologien og

anvendelsen af højeffektiv LED-teknologi er blot nogle af de innovationer, som

STEINEL kan fremvise som foregangsvirksomhed inden for energibesparende

belysningskoncepter.

Egen udvikling og konstruktion sørger for, at vi også fortsat er de førende på markedet

og inden for teknologien på området for energieffektive belysningskoncepter.

Service

Som kvalitetsorienteret mærkevareproducent værdsætter vi førsteklasses service.

Ved alle spørgsmål vedrørende sensorteknologien er vi altid klar med gode

råd og hjælp. Typisk for STEINEL er også deres 5 års suppleringsgaranti på glas.

Egne merchandisers og veluddannede sælgere sørger for optimal støtte ved

Point Of Sale, og den effektive reservedels- og reparationsservice for den

højeste kundetilfredshed. Ved presserende spørgsmål kontaktes vores hotline

(+49 5245/448 188).

Bæredygtighed

Vi tager vores ansvar alvorligt. STEINEL overholder naturligvis de europæiske

love og arbejdsdirektiver på alle vores fabrikker til beskyttelse af medarbejdere

og miljø. Derudover realiserer vi korte transportveje til reduktion af CO2-udlednin gen og sørger for en miljøvenlig bortskaffelse af gamle apparater. Så vidt det er

muligt genanvendes kunststofferne.

Sidst men ikke mindst aflaster vi også miljøet ved at anvende kunststoffer og

komponenter med en lang levetid, så produktet holder længere.

7

8

Lys, når der er behov for det.

Ca. 19% af verdens energiforbrug bruges på belysning. Det

svarer til et årligt forbrug på ca. 2.650 terrawatttimer. En stor

del af denne gigantiske mængde ødsles bort – bl.a. på grund

af unødvendigt, tændt lys.

Med sensorteknologien fra STEINEL er denne bortødsling af

ressourcer fortid: Lyset tænder automatisk, når du går ind i

et rum. Og slukker igen, når du går ud. Derudover kan

vores sensorlamper uden problemer bruges sammen med

energisparepærer. På den måde bidrager intelligent lys fra

STEINEL til at spare enorme mængder energi, CO 2 -udledning

og omkostninger.

Og det er ikke slut med det: Den automatiske tilkobling af

lyset øger komforten og sikkerheden i hverdagen.

Det er „Klog udnyttelse af energien“.

www.energieclevernutzen.de

Lyset tændes. Lyset slukkes. Sensorstyret.

Klog udnyttelse af energien

På vores internetside kan du også finde et program,

hvormed du nøjagtigt kan beregne energibesparelsen.

Missionen spar på energien

Den optimale løsning til

enhver situation

Overalt hvor der bruges lys, kan man

anvende den energibesparende sensorteknologi

fra STEINEL.

Ligegyldigt om det er indendørs eller

udendørs, punktuel eller vidstrakt belysning:

Med sensorprodukterne fra STEINEL

kan miljøvenligt lys realiseres her og nu.

På den måde kan alle gøre noget for

fremtiden.

9

10


Lyset tændes.

Lyset slukkes.

Sensorstyret

Automatiske lamper realiseres vha.

bevægelsessensorer. I den forbindelse

anvendes to forskellige teknologier:

Til indendørs brug er HF-sensorer

(se side 76) den optimale

løsning, til udendørs brug anvendes

udelukkende passive infrarøde

(PIR)-sensorer.

Varmestråling som fjernstyring

Hjertet i et PIR-sensorsystem udgøres

af en såkaldt pyrosensor.

Denne elektroniske konstruktionsdel

reagerer med en spændingsændring

på en ændring af den infrarøde varmestråling.

Da ethvert menneske pga. sin

kropsvarme afgiver infrarøde stråler,

ændres det varmebillede, der registreres

af sensoren, når man går ind

i systemets overvågningsområde.

Det spændingsspring, der forårsages

af dette, forberedes af elektronikken

til tilkobling af lys.

For at kunne reagere på bevægelser

i overvågningsområdet, er sensorsystemerne

udstyret med en segmentlinse.

Den inddeler pyrodetektorens

felt i aktive og passive (ikke

synlige for sensoren) zoner. Hvis en

varmekilde overskrider en zonegrænse,

ændres den modtagne IRstråling

for sensoren og den afgiver

et signal.

Multisensorteknologi

Ved specielt store krav til størrelsen

på overvågningsområdet har STEINEL

udviklet multisensorteknologien. Her

er der inden for systemet anbragt to

eller endda tre pyrosensorer i en speciel

vinkel til hinanden, så deres overvågningsområder

udvider sig.

23 °C 35 °C

Registreringsvinkel

Aktiv zone

Passiv zone

Segmentlinsen

fokuserer IR-strålingen fra omgivelsen

på sensoren og opdeler

overvågningsområdet i aktive og

passive (skjult for sensoren) områder.

Grænsen mellem disse områder

udgøres af en såkaldt skiftezone,

da sensoren registrerer det

Multisensorteknologi

Udvidelse af overvågningsområdet

vha. to (billede) eller tre identiske

pyrosensorer inden for et system.

Menneskets varmeudstråling

Enhver genstand, hvis temperatur

ligger over det absolutte nulpunkt

(-273,15° C), afgiver elektromagnetisk

stråling. Hvad den menneskelige

kropstemperatur angår, ligger

strålingen i det infrarøde område.

Den anvendes af infrarøde sensorer

til at registrere personbevægelser.

Segmentlinse

Pyrosensor

som et strålingsudsving, når

denne grænse passeres, og afgiver

et signal.

Som segmentlinser anvendes

enkle fresnellinser eller den ydedygtige

STEINEL-multilinse.

180° / 2 sensorer

L 562

Ca. 5 m

L 262


130° / 1 sensor 140° / 1 sensor

Multilinser

STEINEL-sensorer med multilinser

har en registreringsvinkel på

180°, 240° eller 360°.

Fresnellinser

360°/ 3 sensorer

STEINEL-sensorer med fresnellinser

har en registreringsvinkel på

130°, 140° eller 180°.

Rækkevidde afhængig af bevægelsesretningen


radial bevægelse tangential bevægelse

Maks. 12 m

Segmentlinser

Fresnellinser

Princip

STEINEL-multilinseteknologi

Multilinseteknologien (MLT) muliggør

en komplet overvågning af et

halvkugleformet overvågningsområde.

Det er dermed det optimale linsesystem

til bevægelsesfølere med

dobbelt eller tredobbelt sensor.

Med fresnellinser kan man nemt og

hurtigt opdele en infrarød sensors

overvågningsområde. En forbindelse

af enkeltlinser er så placeret i et

kredssegment. Ved en maksimal

registreringsvinkel på 180° er det

muligt at overvåge et område på

op til 225 m 2 . Et ekstra optisk vindue

til området under det primære overvågningsområde

gør det næsten

umuligt at krybe ind under sensorerne.

Rækkevidde

STEINEL-sensorer har som regel

en maks. rækkevidde på 12 m, der

kan blive kortere ved radial gåretning

(mod sensoren).

11

12


Minisensor:

Elegant, ydedygtig

og intelligent

Med udviklingen af minisensoren er

STEINEL gået en helt ny vej i realiseringen

af PIR-sensorsystemer. Et

kegleformet segmentspejl styrer

den omgivende IR-stråling hen på

en super moderne, ekstrem ydedygtig

IR-sensorchip. Ved hjælp af

denne konstruktion kan systemet

ikke blot bevare en meget lille

størrelse, men muliggør også en

pålidelig registrering af bevægelser

i hele 360° området.

Det nye betjeningskoncept

For at give mulighed for hurtig og

intuitiv tilpasning af sensorelektronikken

til de individuelle behov, kan

sensormodulet tages helt ud af lampen,

indstilles i ro og mag, sættes

i igen og sikres.

Når indstillingerne foretages, så

tænder lampen automatisk, så snart

sensoren tages ud. Det er praktisk

ved skumring eller om natten. Alle

vigtige oplysninger er trykt på selve

sensormodulet, så du ikke har brug

for en betjeningsvejledning.

Skumringsindstilling

Tidsindstilling

Programvælger

Tilslut og spar

Minisensor

Funktionsprogrammerne

L 265-5

Minisensor-modulet kan sættes til og

kan tages ud for en komfortabel indstilling

af lampefunktionerne.

Standardprogram (forindstillet) for

elpærer: Softstart/softend, ingen grundstyrke

ved skumring.

Komfortprogram for elpærer:

Softstart/softend, 25 % grundstyrke

ved skumring.

Komfortspareprogram for elpærer:

Softstart/softend, 25 % grundstyrke

indtil midnat (midnat fastlægges vha.

de målte soltimer).

Energisparepæreprogram:

Lyset tændes ved bevægelse og slukkes

efter en indstillet periode. Ingen

softstart, ingen grundstyrke.

Innovativ og ydedygtig

Minisensorens fremragende

egenskaber opnås vha. det

kegleformede segmentspejl og

den super moderne, firedobbelte

pyrosensor.

2 – 2.000 lux

5 sek. – 15 min.

0– 50 %

Soft

4 timer

Indstillingsmuligheder

Drejeradius

Funktioner

STEINEL-sensorer med en registreringsvinkel

under 180° kan tilpasses

nøje til de specifikke forhold

ved hjælp af drejelige linser.

Blændstykker

Til alle sensorer medfølger blændstykker,

som kan tilpasses, til individuel

afgrænsning af overvågningsområdet

(f.eks. i forhold til

nabogrunden/vejen).


Via en indstillingsknap kan man

trinløst indstille lysstyrkegrænsen

fra 2 lux (nat) til 2000 lux (dag).

Derved undgås, at lyset tændes

unødigt om dagen.


Kan indstilles individuelt fra

5 sekunder til 15 minutter. Efter

registrering af bevægelsen forbliver

lyset tændt i det valgte tidsrum.

Watt-o-matic

(lysstyrkeregulering)

Muliggør en variabel, indstillelig

grundstyrke på 0 – 50 % for sensorlampen.

Ved bevægelse skifter

sensorlampen til fuld effekt. Man

kan dermed orientere sig langt væk

fra og det afskrækker ubudne

gæster.

Softlys-start og softend

Dæmper pæren i sensorlampen

elegant til 100 % effekt. Det er

behageligt for øjnene og skåner

pæren!

Permanent belysning

Mange STEINEL-sensorlamper kan

ved at trykke to gange på kontakten

skiftes om på 4 timers permanent

belysning. Derefter skifter lampen

automatisk til sensormodus.

13

14

Bevægelsessensorer

til udendørs brug

Afbryder med overvågningsfunktion

Steinels infrarøde sensorer reagerer på varmeudstrålingen

fra mennesker, der bevæger

sig, og tænder f.eks. lyset og slukker det

igen efter en indstillet periode.

Steinels infrarøde sensorer kan også

udstyre eksisterende lamper med tidssvarende

komfort.

Stor rækkevidde og en registreringsvinkel

på 130° til 360° til meget forskellige

anvendelsesformål.

Krybesikring for en sikker overvågning.

Pålidelig funktion også ved dårlige

vejrforhold.

Individuel indstilling af skumringsværdi

og brændetid.

Hurtig og nem installation og montering

selv ved udadgående og indadgående

hjørner.

Også ideel til indendørs brug som

f. eks. i entréer eller i kælderrum.

15

16

Bevægelsessensorer til udendørs brug

maks. 12 m

8 m 360°

maks. 14 m

Til vægge

maks. 12 m

IS 180-2 IS NM 360

Side 22 Side 20/21

Betegnelse IS 180-2 IS NM 360

Registreringsvinkel 180° 360°

Rækkevidde maks. 12 m 8 m hele

IS 130-2

Betegnelse IS 130-2 IS 140-2

Registreringsvinkel 130° 140°

vejen rundt

Til områder op til 200 m 2 240 m 2

Side 18

Rækkevidde maks. 12 m maks. 14 m

Til områder op til 150 m 2 239 m 2

IS 140-2

Side 19

maks. 12 m

maks. 12 m

Til loftet

Til hushjørner

maks. 12 m

Den rigtige sensor til mit hus

IS 360 D

Side 24

Betegnelse IS 360 D

Registreringsvinkel 360°

Rækkevidde maks. 12 m

Til områder op til 350 m 2

IS 240

Side 23

Betegnelse IS 240

Registreringsvinkel 240°

Rækkevidde maks. 12 m

Til områder op til 230 m 2

17

18


IS 130-2

Successensorens facelift.

Infrarød sensor, ideel til målrettet overvågning af

områder foran husfacader og indkørsler.

IS 130-2 giver adgang til en verden med bevægelsesafhængig

aktivering og tilbyder effektiv overvågningsteknologi

i et nyt design og til en favorabel pris. Den foretager

sikker overvågning af områder på op til 150 m 2 .


Nøje tilpasning af overvågningsområdet til de

specifikke forhold med multilinsen, der kan drejes

vandret og lodret.

Nem indstilling af brændetid og skumringsværdi

med drejeknap.

Fordele ved montering

Overskueligt tilslutningssted til nem og hurtig

ledningsføring.

Trinløs indstilling af brændetid

og skumringsværdi

Milieu

S.5 Flyer

De vigtigste fordele

2 – 12 m

Overvågningsområde


50° 90°

EAN 4007841...

Mål (hxbxd)

Effekt

Nettilslutning


Drejeradius

Rækkevidde



Kapslingsklasse

Beskyttelsesklasse

2m

Perfekt overvågning

med krybesikring

IS 130-2

sort hvid sølv

660215 660314 660116

130 x 78 x 84 mm

Maks. max. 600 W (ohmsche (ohmsk belastning, Last, z.B. Glühlampe)

f.eks. elpære)

maks. max. 500 W (unkompensiert, (ukompenseret, induktiv,

cos ϕ = 0,5, f.eks. z.B. Leuchtstofflampe)

lysstofrør),

elektr. max. 600 forkoblingsenheder, W (EVGs, kapazitiv, kapacitiv, z.B.

f.eks. Energiesparlampe, energisparepære, max. maks. 6 Stück) 6 stk., C ≤ 132 μF

230 – 240 V, 50 Hz

130° med krybesikring

Vandret 50°, lodret 90°

Maks. 12 m

2 – 2.000 lux

8 sek. – 35 min.

IP 54

II

maks. 12m

90° lodret 50° vandret

EAN 4007841...

Mål (hxbxd)

Effekt



Drejeradius

Rækkevidde





Tilbehør option

EAN 4007841...


2-14 m

Ca. 239 m 2



IS 140-2

sort hvid

608811 608910

70 x 86 x 95 mm

max. Maks. 1000 W (ohmsche (ohmsk belastning, Last, z. B. f.eks. Glühlampe) elpære)

max. maks. 500 W (unkompensiert, (ukompenseret, induktiv, cos ϕ = 0,5,

z.B. cos ϕ Leuchtstofflampe)

= 0,5, f.eks. lysstofrør), elektr. forkoblingsenheder,

max. kapacitiv, 600 W f.eks. (EVGs, energisparepære,

kapazitiv, z.B. Energiesparlampe,

max. maks. 6 6 Stück) stk., C ≤ 132 μF

230 – 240 V, 50 Hz



Maks. 14 m (temperaturstabiliseret)

2 – 2.000 lux

8 sek. – 35 min.

IP 54

II

Hjørnebeslag 07 til

montering ved udadgående hjørner

631864 sort 631765 hvid

2 m



maks. 14m

Infrarøde sensorer til vægmontering

IS 140-2

Klassikeren – helt ny.

Med endnu flere vandrette og lodrette indstillingsvinkler,

større rækkevidde og mere præcis overvågning

muliggør IS 140-2 en pålidelig overvågning

af områder. Det forbedrede optiske system med

præcise, sfæriske linser muliggør en endnu mere

nøjagtig personregistrering og en enestående, konstant

rækkevidde.


Nøjagtig tilpasning af registreringsområdet

pga., at det optiske system kan drejes

vandret og lodret.






Disponibelt hjørnevægbeslag (uadgående

hjørner).

90° lodret 180° vandret Overvågning

langs husmuren

Funktionsindstilling

19

20

Bevægelsessensor til udendørs brug

IS NM 360

EAN 4007841...

Mål (hxbxd)

Ekstern effekt



Rækkevidde








på 360°

Optimal overvågning

med

krybesikring

IS NM 360

sort hvid

609214 609313

114 x 100 x 58 mm

max. Maks. 1000 1000 W W (ohmsche (ohmsk belastning, Last, z. B. Glühlampe) f.eks. elpære)

max. maks. 500 500 W W (unkompensiert, (ukompenseret, induktiv, cos ϕ ϕ = = 0,5, z. B.

Leuchtstofflampe)

f.eks. lysstofrør), elektr. forkoblingsenheder, kapacitiv,

max. f.eks. 600 energisparepære,

W (EVGs, kapazitiv, z. B. Energiesparlampe,

max. maks. 8 Stück) 6 stk., C ≤ 132 μF

230 – 240 V, V, 50 Hz


8 m hele vejen rundt (ved monteringshøjde 1,75 – 2 m)

2 – 2.000 lux

5 sek. – 15 min.

Op til 4 timer

IP 54

II

Minimering

af registreringsvinklen


Infrarød designsensor til vægmontering

Permanent

belysning

2 x fra/til

Intelligens og æstetik

med fællesnævner.

Fremragende funktionalitet i et fremragende, nyt

design. Det er en beskrivelse af denne optisk

diskrete, men alligevel inspirerende, anden sensor.

De skjulte betjeningselementer muliggør en næsten

ny funktionsfleksibilitet. Således kan du vælge

mellem 4 sensor- og NightMatic-kombinationer

for individuel lysstyring.


Sensorens overvågningsområde kan afgrænses

med de vedlagte blændstykker.

Hurtig og nem indstilling af brændetid, skumringsværdi

og programmer på det udtagelige

sensormodul.

4 praktiske funktionsprogrammer.

1. Ren sensordrift

2. Ca. 2 timers permanent lys om aftenen –

derefter kun lys ved registreret bevægelse

3. Ca. 2 timers permanent lys om aftenen og

morgenen, derimellem kun lys ved bevægelse

4. Permanent lys indtil midnat, derefter kun lys

ved registreret bevægelse

21

22


IS 180-2

Infrarød vægsensor i slankt, elegant design,

ideel til overvågning af større husfacader.

IS 180-2 kombinerer et moderne, enkelt design

med den nyeste sensorteknologi. To særdeles

følsomme, infrarøde sensorer, anbragt i en særlig

vinkel i forhold til hinanden, giver mulighed for

pålidelig og sikker overvågning - også af store

områder på op til 200 m 2 .


Rækkevidden kan indstilles på hhv. maks.

12 eller 5 meter ved at dreje multilinsen.

Overvågningsområdet kan afgrænses med

de vedlagte blændstykker.






EAN 4007841...

Mål (hxbxd)

Effekt



Rækkevidde





Tilbehør


Ca. 200 m 2 /40 m 2

12m

5 m

Mulighed for

2 grundindstillinger

for

rækkevidde


maks.12m


IS 180-2

sort hvid INOX-look

2 m

2

Sensorer

System

603113 603212 603618

120 x 76 x 56 mm

Maks. 1000 W (ohmsk belastning, f.eks. elpære)

maks. 500 W (ukompenseret, induktiv, cos ϕ = 0,5, f.eks. lysstofrør)

elektr. forkoblingsenheder, kapacitiv f.eks. energisparepære

maks. 6 stk., C ≤ 132 μF

230 – 240 V, 50 Hz

180° med 90° åbningsvinkel

2 grundindstillinger: maks. 12 m eller 5 m

2 – 2.000 lux

10 sek. – 15 min.

IP 54

II

Inklusive hjørnebeslag til

montering ved udadgående

og indadgående hjørner

maks. 12 m


med multilinseteknologi

Minimering



5m

12 m

5 m

12 m

Sensorlinsen er via segmenternes

placering

opdelt i to overvågningszoner.

Ved at dreje på

multilinsen kan du nemt

vælge mellem to grundindstillinger

for rækkevidde

på hhv. maks.

12 og 5 meter.

2

Sensorer

System

EAN 4007841...

Mål (hxbxd)

Effekt



Drejeradius

Rækkevidde






EAN 4007841...


230m 2



maks.12m


IS 240 DUO

sort hvid

602710 602819

90 x 60 x 100 mm


maks. 500 W (ukompenseret, induktiv, cos ϕ = 0,5, f.eks. lysstofrør)

elektr. forkoblingsenheder, kapacitiv f.eks. energisparepære


230 – 240 V, 50 Hz


Finjustering af sensorhuset ± 80°


2 – 2.000 lux

10 sek. – 15 min.

IP 54

II

Hjørnebeslag 01 til montering

på udadgående hjørner

630119 sort 630218 hvid

2 m

maks. 12 m



Bevægelsessensor til vægmontering

Minimering af registreringsvinklen

IS 240 DUO

Infrarød vægsensor, ideel til overvågning

af store områder samt udadgående

hjørner.

IS 240 DUO er udstyret med to særdeles

følsomme, infrarøde sensorer, der er anbragt

i en særlig vinkel i forhold til hinanden, og

giver mulighed for pålidelig og sikker overvågning

af store områder på op til 230 m 2 .

Ved montering på udadgående hjørner er det

muligt at overvåge to hussider. Dermed kan

du spare en yderligere sensor.


Overvågningsområdet kan afgrænses


Nem indstilling af brændetid og

skumringsværdi med drejeknap.


Overskueligt tilslutningssted til nem og

hurtig ledningsføring.


23

24


IS 360 D TRIO

Infrarød loftsensor, ideel til sikker 360°

overvågning under loft, halvtage, carporte,

udhæng og balkoner.

IS 360 D TRIO er udstyret med tre særdeles

følsomme, infrarøde sensorer, der er

anbragt i en særlig vinkel i forhold til hinanden,

og giver mulighed for pålidelig og sikker

360° overvågning af et område på op til

350 m 2 .





skumringsværdi med drejeknap.


Overskueligt tilslutningssted til nem

og hurtig ledningsføring.


350m 2



EAN 4007841...

Mål (hxbxd)

Effekt

3

Sensorer

System



Drejeradius

Rækkevidde





IS 360 D TRIO

sort hvid

maks. 12 m maks. 12 m



602512 602611

100 x 120 x 120 mm


maks. 500 W (ukompenseret, induktiv,

cos ϕ = 0,5, f.eks. lysstofrør), elektr. forkoblingsenheder,

kapacitiv, f.eks. energisparepære,


230 – 240 V, 50 Hz


Finjustering af linse ± 10°


2 – 2.000 lux

10 sek. – 15 min.

IP 54

II


Funktionsindstilling

Væg Loft

EAN 4007841...

Mål (hxbxd)

Effekt



Rækkevidde






120°


120°

2m

IS 1

hvid sort

600310 600419

50 x 80 x 120 mm

Maks. 500 W (ohmsk belastning f.eks. elpære)

maks. 500 W (ukompenseret, induktiv, cos ϕ = 0,5)

elektr. forkoblingsenheder, kapacitiv,

f.eks. energisparepære, maks. 4 stk., C ≤ 88 μF

230 – 240 V, 50 Hz

120°

Maks. 10 m

2 – 2.000 lux

8 sek. – 35 min.

IP 54

II

maks. 10 m


Infrarøde sensorer til væg- og loftmontering


IS 1

Best Price

Koster mindre, end de fleste tror.

Perfekt teknologi og flot design behøver ikke koste

en formue. Seneste eksempel: IS 1 imponerer med

fuld valuta for pengene, der opfylder udfordringerne

i dette segment mere end rigeligt.



specifikke forhold med sensorlinsen, der kan

drejes vandret og lodret.






Mulighed for montering på væg og i loft.

Kan drejes over 2 akser.

180° lodret ± 30° vandret Minimering af registreringsvinklen

25

26

Bevægelsessensorer til udendørs brug

IS LED

2in1

Artikelnr.

Mål (hxbxd)

Effekt

LED-effekt



Rækkevidde








på 360°


med

krybesikring

Lavt energiforbrug og lang levetid

IS LED

sølv

600112

155 x 155 x 65 mm


maks. 500 W (ukompenseret, induktiv, cos ϕ = 0,5,

f.eks. lysstofrør), elektr. forkoblingsenheder, kapacitiv,

f.eks. energisparepære,


Ca. 1 W

230 – 240 V, 50 Hz


8 m hele vejen rundt (ved monteringshøjde 1,75 – 2 m)

2 – 2.000 lux

5 sek. – 15 min.

Kan til– og frakobles

IP 54

II

Minimering



Infrarød sensor med LED-belysning

Permanent

belysning

2 x fra/til

Det har man aldrig set før

IS LED forener tidløs æstetik med praktisk anvendelse.

Som bevægelsessensor tænder og slukker

den en ekstern lampe. Samtidig er IS LED også et

LED-belyst husnummer. Denne enestående kombination

kan udnyttes på en praktisk og stilfuld måde.

Funktionsbeskrivelse

Tre praktiske LED-funktionsprogrammer:

1. TIL fra skumringsværdi, hele natten.

2. TIL fra skumringsværdi indtil midt om natten.

3. TIL ved bevægelsesregistrering.

Den tilkoblede lampe tænder og slukker

uafhængigt af programmet ved bevægelsesregistrering.

Permanent lys (4 timer) ved den tilsluttede

lampe er mulig via tænd/sluk-kontakt.


Sensorens overvågningsområde kan afgrænses


Hurtig og nem indstilling af brændetid, skumringsværdi

og programvalg på det udtagelige

sensormodul.


Der medfølger selvklæbende

tal til brug

som lampe med husnummer.

27

28

Skumringskontakt

Lysteknik, der tænder

Skumringskontakter tænder og slukker for

lyset afhængigt af lysforholdene. En integreret

lyssensor tænder automatisk for den tilsluttede

lampe ved skumringstid og slukker

den igen ved morgengry. Således er de den

ideelle løsning for ethvert belysningssystem:

Tænd og sluk af lyset alt efter lysforholdene

vha. fotosensor.

Automatisk tænd og sluk af lamper

af enhver type.

Kan også anvendes til styring af

lyssystemer inden for erhverv og

butiksvinduesbelysning.

Fås også som energisparepære med

integreret skumringskontakt.

Ideel til husnumre med permanent lys.

Dag = FRA Nat = TIL Ønsket nattid = FRA

(Vario-natsparemodus)

29

30

Skumringskontakt

NightMatic NightMatic 3000 Vario

Ideel til styring af lyssystemer, som

om natten skal oplyse husfacader,

grunde, butiksvinduer eller andre

områder.


NightMatic 2000 registrerer lysforholdene

og tænder automatisk for tilsluttede

lamper, når skumringsværdien

nås, og slukker dem igen ved morgengry.

Den mikroprocessorstyrede

NightMatic 3000 Vario kan endnu

mere. Med sin Vario natsparemodus

sparer den yderligere strøm. Ved

behov slukker den automatisk for

lyset om natten - efter en forindstillet

periode - og tænder det igen om morgenen

omkring kl. 05.00 – hvis det

stadig er mørkt.

Kl. 18

Kl. 20

Kl. 22

Kl. 5

Kl. 7

Natsparemodus

EAN 4007841...

Mål (hxbxd)

Effekt



Natsparemodus

Eget forbrug




NightMatic 3000 Vario

Nem indstilling af den ønskede reaktionsværdi

med et knaptryk (2).

Med en drejekontakt (4) kan du indstille

trinløst, hvor lang tid de tilsluttede forbrugere

automatisk skal være slukket om

natten (natsparemodus).


ca. 0,5 – 10 lux.

Variabel frakobling om natten

(natsparemodus) ca. kl. 22 – 5.

NightMatic 2000

NightMatic 3000 Vario NightMatic 2000

sort hvid sort hvid

550516 550615

99 x 74 x 37 mm

Maks. max. 1000 W

(ohmsk (ohmsche belastning, Last, z.B. f.eks. Glühlampe) elpære)

maks. max. 500 W

(ukompenseret, (unkompensiert, induktiv,

cos ϕ =

cos 0 ϕ = 0,5, f.eks. lysstofrør)

230 – 240 V, 50 Hz

Ca. 0,5 – 10 lux/knaptryk

Variabel frakobling om natten

< 0,8 W

IP 54

II

(1) Lyssensor

Egenlyskompensering, det

betyder at en ekstern lampe

i nærheden ikke virker forstyrrende.


ca. 2 – 10 lux.

550318 550417

99 x 74 x 37 mm

max. Maks. 1000 W

(ohmsche (ohmsk belastning, Last, z.B. f.eks. Glühlampe) elpære)

max. maks. 500 W

(unkompensiert, (ukompenseret, induktiv,

cos ϕ =

0cos

ϕ = 0,5, f.eks. lysstofrør)

230 – 240 V, 50 Hz

Ca. 2 – 10 lux

–

< 0,8 W

IP 54

II

(2) Knap til indstilling af den ønskede

reaktionsværdi

(3) LED

(4) Indstilling varighed natsparemodus

53 mm

Skumringsindstilling 5 – 200 lux

AN/ON

Night-AUTOMATIC

AUS/OFF

Energisparelampe med integreret skumringskontakt

SLAGFAST

MATERIALE

EAN 4007841...

Mål (hxbxd)

Effekt





Slagstyrke

Omgivelsestemperatur

Ekstra pære

EAN 4007841...

LN 1

LN 1

hvid

De vigtigste anvendelsesområder

Ideel til permanent belysning rundt om huset

hele natten.

LN 1 forener udsædvanligt design med høj funktionalitet.

Med sin ekstrem flade form er den en

eyecatcher i enhver monterings situation.

Energisparepæren med 11 W medfølger naturligvis

og sørger om aftenen for en perfekt be lysning

fra den indstillede skumringsværdi. Ved morgengry

slukker lampen automatisk igen.


Enkel indstilling af skumringsværdien via

drejekontakt.




Inkl. husnumre og energisparepærer.

Montering vandret eller lodret, væg eller loft,

indendørs eller udendørs.

648916

300 x 195 x 53 mm

Nøjagtigt 11 W / 2G7 (energisparepærer med 2 rør)

230 – 240 V, 50 Hz

5 – 200 lux

IP 54

II

IK 07

-20° C til 40° C

11 W / 2G7

000981 varm hvid

001261 kold hvid

31

32


SensorLight plus

Ideel, når eksisterende lamper på nem

vis skal udstyres med sensorstyret

lysteknologi. Skrues bare i fatningen

(E 27) - og færdig.

Efterfølgeren til den meget velkendte

SensorLight. Med elpærelignende glasskærm

og 3 lysmålingsfelter garanteres

en sikker funktion ved enhver position.

Det har aldrig været lettere, at ændre

eksisterende udendørs og indendørs

lamper til sensorstyret lysteknologi . Ud

med den gamle pære, i med SensorLight

plus og færdig er den nye sikkerheds -

følelse med tidssvarende energisparepotentiale.

Skumringsindstilling 2 – 2000 lux

Med 11, 15 eller 18 W

Night-AUTOMATIC

MED SENSORAUTOMATIK

LDR

EAN 4007841...

Mål (hxbxd)



Fatning

E 27

Frekvens

50/60 Hz

Antal fotosensorer 1 fotosensor Fotosensor med mit 3

(Light dependent resistor) 3 Lichtmessungs-Feldern

lysmålingsfelter

Lang levetid

Ø 15.000 timer.

Lumen

600


IP 30

Beskyttelsesklasse II

Energisparepærer med integreret skumringskontakt

SensorLight plus

11 W hvid 15 W hvid

18 W hvid

621711

145 x 58 x 58 mm

230 – 240 V

2 – 2.000 lux

621810

145 x 58 x 58 mm

230 – 240 V

2 – 2.000 lux

E 27

50/60 Hz

1 1 fotosensor Fotosensor med mit 3

Lichtmessungs-Feldern

3 lysmålingsfelter

Ø 15.000 timer.

900

IP 30

II


En integreret fotosensor registrerer lysforholdene,

tænder automatisk for energisparepæren

om aftenen og slukker igen

ved morgengry.

Sammenlignet med almindelige energisparepærer

sparer sensorautomatikken desuden

energi og giver komfort.

Varmt lys, lang levetid (Ø 15.000 timer).

Til indendørs og udendørs brug.


Nem indstilling af den ønskede reaktionsværdi.

Nem udskiftning takket være E 27-sokkel.

621919

153 x 58 x 58 mm

230 – 240 V

2 – 2.000 lux

E 27

50/60 Hz

1 fotosensor Fotosensor med mit 3

3 Lichtmessungs-Feldern

lysmålingsfelter

Ø 15.000 timer.

1100

IP 30

II

33

34

Sensorlamper

til udendørs brug

Lyset tænder - automatisk

STEINELs sensorlamper er den nemmeste

løsning, når hus og gård skal oplyses

tidssvarende. Moderne sensorteknologi

tænder automatisk lyset ved

skumring, når den registrerer bevægelsen

af en varmekilde. Når der ikke registreres

flere bevægelser, slukker den

efter en indstillet periode igen for lyset.

Og det bedste: installationen er lige så

nem som ved en oprindelig lampe.

STEINELs sensorlamper fås i mange

forskellige former og design: Som væg-,

loft- eller standerlamper. Fra klassisk til

moderne, i ædelstål eller aluminium eller

som rene funktionslamper.

Sikkerhed, komfort og energibesparelser

med automatisk tænd og sluk

af lys.

36 måneders funktionsgaranti.

5 års suppleringsgaranti på glas.

Aluminium

Quality

Flot aluminiumhus for

lang levetid

Smudsafvisende specialcoating

til maksimal

plejekomfort

Avanceret LED-teknologi

for vedligeholdelsefrihed og

højeste energieffektivitet

TIP

ORIGINALT

Mundblæst

KRYSTALGLAS

Alle Steinel-lamper kan bruges

med energisparepærer.

35

36

Sensorlamper til udendørs brug

Energispare- og LEDteknologi

med flot design

Disse flotte lamper forener den nyeste teknologi

inden for energieffektivt lys i et utroligt

attraktivt hus.

Den processorstyrede STEINEL-minisensor sørger

for, at lampen tænder og slukker afhængigt af

tilstedeværelse. Derudover er styringen optimeret

specielt til anvendelsen af energisparepærer.

En LED-ring i soklen på lampen giver et

attraktivt lys.

Derudover har L 265 S en 1 W-power-LED, der

ved mørke lyser på muren under lampen. Denne

interessante lyseffekt kan også oplyse husnummeret,

dørskiltet eller andre skilte med informationer.

Designlampernes hus består af trykstøbt aluminium

i høj kvalitet med smudsafvisende NANO

Clean-coating.

L 265-5

Aluminium

Quality

L 265 S

Aluminium

Quality

EAN 4007841...

Mål (hxbxd)

Effekt

LED–effekt



Rækkevidde







EAN 4007841...



på 360°


med

krybesikring

Sensorvæglampe med LED-ring og power-LED-effektlys

L 265-5 L 265 S

alu-sølv alu-sølv

658311

320 x 223 x 260 mm

L 265-5 / L 265 S

Minimering



654313

295 x 72 x 105 mm

Energisparepære med maks. Ø 48 mm / E 27

Ca. 1 W

230 – 240 V, 50 Hz

360° med krybesikring, kan indstilles

8 m 360°

2 – 2.000 lux

5 sek. – 15 min.


IP 44

II

Adapter til synlig ledningsføring

000448

Permanent

belysning

2 x FRA/TIL


Overvågningsområde 360° ved en

rækkevidde på op til 8 m.

Individuel indstilling af skumringsværdi

og brændetid.

Der kan vælges mellem 4 praktiske

programmer på det udtagelige sensormodul.

Pære-

Tip!

Energisparepærer

specielt

til STEINELsensorlamper

EAN 4007841...

Mål


Fatning

Lang levetid

860 Lumen

14 Watt

12.000 h

ESL 14 W

cool-white warm-white

6000K 2700K

622022 622015

Ø 48 x 125 mm

230 – 240 V

E27

op til 50.000 gange

TÆND/SLUK

37

38


Sensorlamper, DesignSelection

Sensorlampe med LED-belyst

glasskærm.

Lamperne i serie 270 med et armatur

i førsteklasses aluminium og den nyeste

STEINEL minisensorteknologi

imponerer med perfekt harmoni mellem

design og funktion.

Det flotte highlight ved L 270 S er den

LED-belyste, flade glasskærm.

Som et supplement til lampen med

husnummer, L 270 S, sørger væglampen

L 271 S for et ensartet udtryk ved

indgangsområdet og på husfacaden.

Aluminium

Quality

L 270 S

L 271 S

Aluminium

Quality

EAN 4007841...

Mål (hxbxd)

Effekt/pære



Rækkevidde



Lysstyrkeregulering






på 360°


med

krybesikring

L 270 S L 271 S

aluminium aluminium

647810

270 x 328 x 141 mm

Serie 270

Maks. 2 x 40 W / G9

LED-belyst glasskærm, ca. 1 W

230 – 240 V, 50 Hz


8 m 360°

2 – 2.000 lux

5 sek. – 15 min.

0 % eller 25 % (Watt-o-matic)


IP 44

I

Minimering



647919

270 x 100 x 141 mm

Sensorlamper med husnummer

Softlys-start Permanent

belysning

2 x fra/til


LED-belyst husnummer ved skumringstid

og om natten (L 270 S).

Ekstrem lang LED-levetid

Lavt LED-energiforbrug

For at få et ensartet oplyst glas, har

disse sensorlamper to G9 halogenpærer.

Med fire praktiske funktionsprogrammer

med softlys-start samt 25% grundstyrke

(Watt-o-matic) er alle ønsker opfyldt.

Permanent belysning (4h) via tænd/slukkontakt.




Hurtig og nem indstilling af brændetid,

skumringsværdi og programvalg på det

udtagelige sensormodul.


Glasskærmen kan isættes fra

venstre eller højre alt efter montering

af lampen til højre eller venstre

for hoveddøren (L 270 S).

Selvklæbende tal medfølger

(L 270 S).

39

40


En rund sag til moderne bygninger

Tidløs elegant, intelligent og kan

kobles sammen. Også perfekt til

energieffektive installationer med

flere lamper

Med lamperne L 330 S og L 331 S

præsenterer vi klassiske skønheder med

nyt design. Og ikke nok med det – vi har

med vores minisensor givet lamperne en

moderne sensorstyring. Hvis det

ønskes, kan der også laves synkroniserede

lampegrupper, ved at sensoren for

en lampe også styrer de andre lamper.

Til dette formål udskiftes sensorerne

med de vedlagte hætter.

For en mere beskyttet anvendelse fås

en version med kryds til beskyttelse af

glasset.


Tre praktiske programmer

1. Permanent belysning hele natten

(natautomatik)

2. Permanent belysning indtil midt

om natten, derefter sensordrift

3. Sensordrift


Overvågningsområdet kan efter

behov afgrænses vha. de vedlagte

blændstykker.

Nem og hurtig indstilling af brændetid,

skumringsværdi og programvalg

på det udtagelige sensormodul.

EAN 4007841...

Mål (hxbxd)

Effekt



Rækkevidde








på 360°

L 330 S L 331 S


med

krybesikring

L 330 S L 331 S

hvid sølv hvid sølv

670115 670214

275 x 255 x 110 mm

L 330 / L 331

Maks. max. 60 60 W / / E E 27 27

supplerende zusätzliche Schaltleistung effekt ved L’: an L’:

maks. max. 300 W (ohmsche (ohmsk belastning, Last, z.B. Glühlampen)

f.eks. elpærer)

maks. m 5 lamper i paralleldrift

230 – 240 V, 50 Hz


8 m 360°

2 – 2.000 lux

5 sek. – 15 min.

Kan indstilles: hele natten eller det halve af natten

IP 44

II

Minimering



670313 670412

275 x 255 x 125 mm

Sensorvæglamper

Aktivering af

maks. 5 lamper vha.

udtagelig sensor

41

42


Tidløs perfektion

Moderne design og avanceret funktionalitet

til husmuren.

Flotte materialer og tidløst design udvendigt,

den fineste, kompromisløse sensorteknologi

indvendigt. Således råder de mikroprocessorstyrede

lamper over en indstillelig grundstyrkefunktion,

der efter ønske sørger for dæmpet

permanent belysning, når det er mørkt. Når

man nærmer sig tænder sensorelektronikken

automatisk til fuld styrke.

L 309 S egner sig perfekt som husnummerlampe.

Ved hjælp af de selvklæbende tal kan

man klæbe sit eget husnummer fast. Ved

hjælp af grundstyrken kan gæster, bude og

taxachauffører selv i mørket hurtigt finde den

rigtige adresse. Lampernes flotte, samlede

indtryk afrundes af aluminiumarmaturet og

det matte, mundblæste opalglas.

L 306 S

L 309 S

EAN 4007841...

Mål (hxbxd)

Effekt/

pære



Rækkevidde









på 360°


med

krybesikring

Inkl.

L 306 S L 309 S

alu-look alu-look

655112

326 x 230 x 104 mm

L 306 S / L 309 S

Maks. 100 W / E 27

(med program til normale energisparepærer)

230 – 240 V, 50 Hz


8 m 360°

2 – 2.000 lux

5 sek. – 15 min.

0 % eller 25 % (Watt-o-matic)


IP 44

I

Minimering



658410

326 x 218 x 104 mm


belysning

2 x fra/til




med softlysstart samt 25 % grundstyrke

(Watt-o-matic) er alle ønsker opfyldt.

Permanent belysning (4h) via tænd/slukkontakt.


Overvågningsområdet kan efter behov

afgrænses vha. de vedlagte blændstykker.

Nem og hurtig indstilling af brændetid,

skumringsværdi og programvalg på det

udtagelige sensormodul.

43

44

Sensorlamper til udendørs brug

L 262 S

Aluminium

Quality

EAN 4007841...

Mål (hxbxd)

Effekt/pære



Rækkevidde








Ca. 230 m 2

L 262 S

alu-sølv alu-antracit

De vigtigste egenskaber ved L 262 S



646417 646516

300 x 200 x 200 mm

Maks. 100 W / E 27

230 – 240 V, 50 Hz

240°, åbningsvinkel 180°

maks. 12 m (temperaturstabiliseret)

2 – 2.000 lux

15 sek. – 15 min.

0 – 50% (Watt-o-matic)


IP 44

II

Minimering af

rækkevidden

Minimering



belysning

2 x fra/til


Moderne og tidløs. Og eksklusiv.

Den fuldendte komposition af mundblæst opalglas

og lampearm i aluminium ser ud som en

enhed og overbeviser ikke kun med sin overfladefinish:

Pulverbelagt aluminium med smudsafvisende

nanooverflade omgiver den førsteklasses

materialekvalitet. Dertil kommer den raffinerede

STEINEL-sensorteknologi, der garanterer en

sikker funktion i mange år.


Overvågningsområdet kan afgrænses med de

vedlagte blændstykker.

Nem indstilling af brænde tid og skumringsværdi

via drejekontakt og aftagelig dækring.

0– 50 %

Grundstyrken kan indstilles

trinløst fra 0 – 50

% (Watt-o-matic)

45

46


Kompakte, moderne

væglamper

Komfort, sikkerhed og energieffektivitet

i „German Quality” skal ikke være dyrt:

Disse sensorlamper har aludækplader

i høj kvalitet, moderne design og den

meget velkendte sensorteknologi fra

STEINEL til en sensationel pris.

Registreringsvinklen er 180° ved en rækkevidde

på maks. 10 m. På grund af sensorens

store drejeradius (90°) og muligheden

for at tildække enkelte segmenter, kan

overvågningsområdet let tilpasses til omgivelserne.

Diffusoren af modstandsdygtig

polycarbonat sørger for en ensartet spredning

af lyset.

L 11

Aluminium

Quality

L 12

Aluminium

Quality

EAN 4007841...

Mål (hxbxd)

Effekt



Rækkevidde






L 11 L 12

aluminium aluminium

L 11 / L 12

180° maks. 10m


180°

2m


657710

280 x 214 x 114 mm

Maks. 60 W / E 27

230 – 240 V, 50 Hz

180°

Maks. 10 m

2 – 2.000 lux

8 sek. – 35 min.

IP 44

II


657918

279 x 155 x 120 mm

90° lodret Minimering af registreringsvinklen



Nøje tilpasning af overvågningsområdet

til de specifikke forhold med sensorlinsen,

der kan drejes lodret.






47

48


Rustfri stål udgaven

Sensorvæglamperne i rustfri stål kombinerer

et moderne, enkelt design med

den nyeste sensorteknologi for optimal

komfort, sikkerhed og økonomi.

Ideelle til boligen.

Lamperne er udstyret med dækplader i

rustfri stål af høj kvalitet og mundblæst

opalglas for en blød lysfordeling. Du har

således mulighed for at fremhæve området

omkring din bolig på en effektfuld

måde. Der findes flere flotte modeller, så

du kan finde den, der netop passer til din

personlige stil. Vælg mellem tre typer

mundblæst glas og fem forskellige dækplader

i rustfri stål.

Den innovative mikroprocessorstyring

sørger for høj betjeningskomfort og funktioner,

der opfylder alle tænkelige krav.


Rækkevidden kan indstilles på hhv.

maks. 12 eller 5 meter ved at dreje

multilinsen.



Komfortfunktionstaster til nøjagtig

indstilling af brændetid, skumringsværdi

og lysstyrkeregulering.


Fastgørelse af glasskærm uden skruer

via excenterlukning.

Skift af pære uden værktøj.

Nem installation.

Elektronisk overbelastningsbeskyttelse.

INOX

EAN 4007841...

Mål (hxbxd)

Effekt



Rækkevidde


5 m

12m

L 860 S L 867 S

Serie 860

L 876 S

L 860 S L 867 S

L 876 S

Dækplade i rustfri stål Dækplade i rustfri stål

Dækplade i rustfri stål

642112

330 x 222 x 105 mm


5 sek. – 15 min.

Lysstyrkeregulering 0 – 50 % (Watt-o-matic)

Permanent belysning Op til 4 timer


IP 44


De vigtigste fordele ved serie 860

Ca. 200 m 2 /40 m 2

Mulighed for 2

grundindstillinger



maks.12m


Med dækplade

rustfri stål

Mundblæst triopalglas

12m

642518

330 x 208 x 107 mm

Maks. 100 W / E 27

230 – 240 V, 50 Hz


2 grundindstillinger: maks. 12 m eller 5 m (temperaturstabiliseret)

2 – 2.000 lux

12 m

5 m

Justerbar

multilinse

Minimering


Med dækplade

rustfri stål

Mundblæst triopalglas

Minimering af

rækkevidden

Komfortfunktionstaster


Med dækplade

rustfri stål

Mundblæst,

mat opalglas

647513

330 x 141 x 161 mm

Softlys-start

Permanent

belysning

2 x fra/til

49

50


Klassiske sensorlamper

Eksklusive sensorlamper i en klassisk

lanterneudgave til repræsentative,

udendørs områder.

I flot rustfri stål (L 170 S) eller robust,

rigt udsmykket, trykstøbt aluminium

(L 190 S) kombineret med kompromisløs

multisensorteknologi fra STEINEL.


Integreret softlys-start.

Regulering af grundstyrken fra

0 – 50 % (Watt-o-matic). Hvis der

registreres en bevægelse, skifter

lampen til fuld lysstyrke i en indstillet

periode.

Permanent belysning (4h) via

tænd/sluk-kontakt.


Rækkevidden kan indstilles på hhv.

maks. 12 eller 5 meter ved at dreje

multilinsen.



Komfortfunktionstaster til nøjagtig

indstilling af brændetid, skumringsværdi

og lysstyrke.

L 170 S

Førsteklasses rustfri stål

EAN 4007841...

Mål (hxbxd)


Effekt



Rækkevidde






L 170 S

rustfri stål

INOX

645311

340 x 220 x 150 mm

IP 43

L 170 S / L 190 S

Maks. 100 W / E 27

230 – 240 V, 50 Hz


Maks. 12 m eller 5 m

(temperaturstabiliseret)

2 – 2.000 lux

5 sek. – 15 min.

0 – 50 % (Watt-o-matic)


II

Aluminium

Quality

EAN 4007841...

Mål (hxbxd)



Ca. 200 m 2 /40 m 2

5 m

12m

Mulighed for 2

grundindstillinger


L 190 S


maks. 12m


Robust, rigt udsmykket,

trykstøbt aluminium

L 190 S

sort hvid

644413 644512

335 x 217 x 147 mm

IP 44

12 m

5 m

Justerbar

multilinse

12m

Minimering


Minimering af

rækkevidden


belysning

2 x fra/til


Komfortfunktionstaster

51

52


Sensorlamper af

rustfri stål

Elegante lamper i et moderne, retlinet

design i rustfri stål og mundblæst opalglas

med en klar og ensartet lysvirkning.

Ideelle som væg-, stander- eller pullertlamper

til haven, indkørslen og vejen.

Den integrerede softlys-start skåner øjnene og

øger pærens levetid, ved at øge lysstyrken

langsomt på et sekund, når lyset tændes.

Og elektronikken reagerer lige så afdæmpet,

når lyset slukkes. Den integrerede infrarøde

sensorteknologi er komfortabel og økonomisk.

Permanent belysning kan aktiveres i

op til 4 timer via tænd/sluk-kontakten.






Watt-o-matic (kun GL 60 S)

Grundstyrken kan reguleres til mellem

0 og 50 %. Når overvågningsområdet

betrædes, skiftes der til fuld styrke.


Foden på modellerne

GL 60 S er todelt. Hvis

de skal anvendes som

pullertlamper, fjerner eller

afkorter man ganske

enkelt den nederste del.


Ca. 450 m 2

GL 60 S

EAN 4007841...

Abmessungen Mål (H x Ø ) (H x Ø )

Leistung Effekt

De vigtigste egenskaber ved GL 60 S:



Minimering af

rækkevidden

INOX

Leuchtmittel-Adapter

Pære-adapter

Netzanschluss



Rækkevidde

Dämmerungs-


e






Minimering


GL 60 S

rustfri stål

647018

1038 x Ø 102 (glas) (Glas)

Ø 220 mm (fod) (Fuß)

Maks. max. 3 x 40 W / / G9

eller oder maks. max. 100 W / E 27

Inklusiv inklusive tilfür

3 x 40 W / G 9

(uden (ohne pære) Leuchtmittel)

230 – 240 V, 50 Hz

360° med mit 20° Öffnungswinkel

åbningsvinkel

Maks. max. 12 m (temperaturstabilisiert)

(temperaturstabilis.)

2 – 2.000 2000 Lux lux

5 sek. – 15 min.

Op 4 Std. til 4 schaltbar timer


IP 44

II


belysning

2 x fra/til

EAN 4007841...

Mål Abmessungen (hx bxd) (Hx BxT)


Leuchtmittel-Adapter

Pære-adapter

Netzanschluss


Erfassungswinkel


Reichweite Rækkevidde

Dämmerungs-


einstellung

Zeiteinstellung


Dauerlicht Permanent belysning

Schutzart Kapslingsklasse

Schutzklasse



Ca. 230 m 2

L 260 S

L 260 S

rustfri stål

647315

426 x Ø 102 x 177 mm

Maks. max. 2 x 40 W / / G 9

eller oder maks. max. 100 W / E 27

Inklusiv inklusive tilfür

2 x 40 W / G9

(uden (ohne pære) Leuchtmittel)

230 – 240 V, 50 Hz

240° med mit 180° Öffnungswinkel


Maks. max. 12 m (temperaturstabilisiert)

(temperaturstabiliseret)

2 – 2.000 2000 Lux lux

5 sek. – 15 min.

Op 4 Std. til 4 schaltbar timer

IP 44

I

De vigtigste egenskaber ved L 260 S:


INOX


Minimering af

rækkevidden

Minimering


Sensorlamper til have og vægmontering

G9 adaptermoduler,

kun hos STEINEL!

For at opnå et langvarigt oplyst

glas, leveres sensorlamperne

med de innovative G9 moduler.


belysning

2 x fra/til

53

54


Sensorlampe i et traditionelt design

Nostalgisk sensorlampe i trykstøbt aluminium.

Ideelle som stander- eller pullertlamper

til haven, indkørslen og vejen.

Det stilfuldt-romantiske design samt det

mundblæste krystalglas og genopdagelsen

af gode materialer fører tankerne hen på de

gode gamle dage. Lampen er fremstillet af

coatet og yderst stærkt, trykstøbt aluminium.

Elektronikken derimod er bestemt ikke

en ældre sag.


Overvågningsområdet kan tilpasses nøje

til de specifikke forhold ved hjælp af linserne,

der kan drejes vandret og lodret,

og via de vedlagte blændstykker.

Nøje tids- og skumringsindstilling vha.

drejekontakt.

EAN 4007841...

Abmessungen Mål (hx bxd) (Hx BxT)


Netzanschluss




Schwenkbereich

Drejeradius


Dämmerungs-


einstellung



Helligkeitsregulierung


Schutzartlasse


Zubehör Beskyttelsesklasse optional

GL 16 S


maks. 12m

Ca. 225 m 2


Indstilling ved

drejning

GL 16 S

sort hvid

617011 617110

1.000 x 260 x 260 mm

Maks. 100 W / E 27

230 – 240 V, 50 Hz


35° lodret

Maks. 12 m

2 – 2.000 lux

10 sek. – 15 min.

–

IP 44

II



Aluminium

Quality

Knap med tre funktioner

på lampen: Permanent

belysning / Fra /

Sensordrift

Mundblæst krystalglas

med luftboblemønster


Lampehøjden kan tilpasses

individuelt ved at afkorte

aluminiumrøret.

Er røret afkortet til 10 cm,

kan lampen også monteres

på væggen.

Sensorlamper til haven

GL 16 S

55

56


Mangfoldighed i et tidløst design

Lamperne i serie 706 kombinerer et

tiltalende, tidløst design – fra det klassiske

til det moderne – med den nyeste

innovative STEINEL-sensorteknologi.

Den nye effektive minisensor fra STEINEL

gemmer sig i lampearmen af trykstøbt aluminium!

Sensoren er næsten usynlig og

perfekt integreret i lampedesignet.

Sensoren med 4-segmentsensorik og en

stor brændvidde gennem spejloptik sørger

for en hidtil uset ensartet og højopløst

360° overvågning i en omkreds af 8 m.

Aluminium

Quality

EAN 4007841...


L 706 S

L 706 S

sort hvid

653217 653316

285 x 210 x 285 mm

Effekt/ Leistung /

Serie 706

Maks. 100 W / E 27 (L 726 S maks. 75 W)

pære Leuchtmittel

(med program til normale energisparepærer)


Netzanschluss

230 – 240 V, 50 Hz


Erfassungswinkel 360° med krybesikring

Rækkevidde

Reichweite

8 m 360°


Dämmerungseinstellung

2 – 2.000 lux



5 sek. – 15 min.


Helligkeitsregulierung 0 % eller 25 % (Watt-o-matic)

Permanent Dauerlicht belysning Op til 4 timer

Kapslingskl./beskyttelseskl.

Schutzart / Schutzklasse IP 44 / I

Tilbehør Zubehör option optional Vægbeslag 631666 sort, 631567 hvid

De vigtigste egenskaber


på 360°


med

krybesikring



Minimering



L 726 S

Mundblæst opalglas,

blankt

L 746 S

L 726 S

L 746 S


653613 653712

654214 654115

285 x 191 x 276 mm

285 x 182 x 272 mm


belysning

2 x fra/til

Klassiske sensorvæglamper





Programvælger



med softlysstart samt

25 % grundstyrke (Watt-o-matic)

er alle ønsker opfyldt.

Permanent belysning (4h)

via tænd/sluk-kontakt.

57

58


L 15

EAN 4007841...



Netzanschluss





Dämmerungs-


einstellung




Schutzklasse



180°


180°

2m


L 15

sort hvid

617813 617912

410 x 190 x 240 mm

Maks. 60 W / E 27

230 – 240 V, 50 Hz

180°

Maks. 10 m

2 – 2.000 lux

8 sek. – 35 min.

IP 44

II

maks. 10m




Klassisk form og kvalitet

En smule nostalgi til en overraskende pris.

Med den nye L 15 har de, der holder af

klassiske former nu mulighed for, for få

penge at skifte til den mest moderne

sensorteknologi.

Det traditionelle design og værdien ved den

intelligente lampe understreges af det let

facetslebne glas. Lampen er udstyret med den

meget velkendte sensorteknologi fra STEINEL.

Registreringsvinklen er 180° ved en rækkevidde

på maks. 10 m. På grund af sensorens

store drejeradius (90°) og muligheden for at tildække

enkelte segmenter, kan overvågningsområdet

let tilpasses til omgivelserne.

59

60


Serie 560

Sensorvæglamper med den velkendte

teknologi i et enkelt, klassisk design.

Alle lamperne fås i sort eller hvid. De mundblæste,

håndlavede lampeglas giver lamperne

et individuelt udseende. Ud over kugleformen

kan du også vælge den klassiske

lanterneform.


Overvågningsområdet kan tilpasses nøje

til de specifikke forhold ved hjælp af

fresnellinsen, der kan drejes vandret

og lodret, og kan afgrænses med de

vedlagte blændstykker.


via drejekontakt.

EAN 4007841...



Netzanschluss





Drejeradius


Dämmerungs-


einstellung




Schutzklasse


L 560 S / L 562 S

140° / 1 sensor

Ca. 150 m 2


L 560 S L 562 S



L 560 S L 562 S


634216 634315

368 x 215 x 243 mm

Maks. 60 W / E 27

230 – 240 V, 50 Hz

140° vandret



Maks. 12 m

2 – 2.000 lux

10 sek. – 15 min.

IP 44

II

Minimering af registreringsvinklen Funktionsindstilling

Mundblæst og håndmalet

lampeglas

634612 634711

410 x 200 x 260 mm

Maks. 60 W / E 27

230 – 240 V, 50 Hz

140° vandret



Maks. 12 m

2 – 2.000 lux

10 sek. – 15 min.

IP 44

II


61

62


L 115 S

Mundblæst

krystalglas

EAN 4007841...


Effekt Leistung


Netzanschluss



Rækkevidde

Reichweite


Dämmerungseinstellung






Schutzart


Schutzklasse


360°/ 1 sensor

maks. 12m

Ca. 150 m 2



L 115 S

hvid sølv

657413 657512

330 x 215 x 257 mm

Maks. 60 W / E 27

230 – 240 V, 50 Hz


Maks. 12 m

2 – 2.000 lux

5 sek. – 15 min.

0 – 50% (Watt-o-matic)

IP 44

II

Indstilling vha.

blændstykker

2 – 2.000 lux 5 sek.–15 min.




Utrolig vellykket: enkel

elegance med gennemtænkte

funktioner.

Det specielle element ved denne sensorlampe er

den interessante effekt fra det krystalklare glas.

Multi linsen, der er synlig fra neden, tilpasser sig

harmonisk designet og er et ydre tegn på et højfølsomt

indre.


Takket være Watt-o-matic kan grundstyrken

reguleres fra 0 til 50 %. Hvis der registreres en

bevægelse skifter lampen fra stemningsfyldt

grundstyrke til fuld styrke.

Nøje tilpasning til de specifikke forhold ved

hjælp af blændstykker.



0– 50 %

Grundstyrken kan indstilles

trinløst fra 0 – 50 %

(Watt-o-matic)

63

64


L 535 S

Best Price

Startmodel til en favorabel pris

Mundblæst krystalglas med luftboblemønster

EAN 4007841...



Netzanschluss





Drejeradius


DämmerungsSkumringseinstellungindstilling




Schutzklasse


L 535 S

180° / 1 sensor

maks.12m

Ca. 200 m 2


L 535 S

sort hvid

644017 644116

307 x 215 x 228 mm

Maks. 100 W / E 27

230 – 240 V, 50 Hz

180°


70° lodret

Maks. 12 m

2 – 2.000 lux

8 sek. – 35 min.

IP 44

II

Minimering af registreringsvinklen Funktionsindstilling

Sensorvæglampe med den velkendte

teknologi i et enkelt, klassisk design til

hus og gård.

Den harmonisk integrerede linse har en registreringsvinkel

på 180°. De mundblæste,

håndlavede lampeglas giver lamperne et

individuelt udseende.


Nøje tilpasning af overvågningsområdet

til de specifikke forhold med sensorlinsen,

der kan drejes lodret.






N E U

Flot og meget praktisk.

STEINELs kvalitet og erfaring i en enkel, men

flot sensorlampe. Sådan kan denne effektive overvågningsform

af områder op til 105 m 2 karakteriseres.

Det prak tiske ved dette: Sensoren muliggør i

sin nederste maksimalposition en målrettet overvågning

langs husmuren.



specifikke forhold med sensorlinsen, der kan

drejes lodret.






Der medfølger selvklæbende tal til brug som

lampe med husnummer.

EAN 4007841...



Netzanschluss





Dämmerungs-


einstellung




Schutzklasse


Schlagfestigkeit

Slagstyrke

Zubehör Tilbehør


180°


180°

2m


L1

hvid sort

650513 650612

255 x 110 x 120 mm

Maks. 60 W / E 27

230 – 240 V, 50 Hz

180°

Maks. 10 m

2 – 2.000 lux

8 sek. – 35 min.

IP 44

II

IK 7

Inklusive selvklæbende tal

maks. 10m


L1

Startmodel til en favorabel pris

Slagfast skærm



10

SLAGFAST

MATERIALE

65

66


Automatisk lys fra oven

En førsteklasses sensorloftlampe

med den nyeste STEINEL-multilinseteknologi

til 360° overvågning af

områder under halvtage, udhæng, ved

murfremspring, i garager og carporte.

Lampen DL 750 S med en ramme af

trykstøbt aluminium og mundblæst

opalglas eller slagfast akrylglas sikrer en

blød lysfordeling og en energibesparende

belysning.


Regulering af grundstyrken fra 0 –

50 % (Watt-o-matic). Hvis der registreres

en bevægelse, skifter lampen

til fuld lysstyrke i en indstillet periode.

Den integrerede softlys-start giver en

flot effekt og øger pærens levetid,

idet lysstyrken øges langsomt inden

for et sekund, når lyset tændes. Og

elektronikken reagerer lige så

afdæmpet, når lyset slukkes.




Nem indstilling af brændetid, skumringsværdi

og lysstyrkeregulering

vha. drejekontakt.


Skift af pære uden værktøj via lampeglas

med bajonetlukning.

Abmessungen Mål (h x b x d) (HxBxT)


Netzanschluss





Dämmerungs-


einstellung







Schutzklasse




maks. 12m

Ca. 350 m 2



DL 750 S DL 750 S

Mundblæst opalglas

DL 750 S DL 750 S

hvid/opalglas hvid/akrylglas

DL 750 S

GLAS

EAN4007841... 650315 650414

135 x 315 x 315 mm

Maks. 100 W / E 27

230 – 240 V, 50 Hz


Maks. 12 m 360° (temperaturstabiliseret)

2 – 2.000 lux

5 sek. – 15 min.



IP 44

I

Tidsindstilling Lysstyrkeregulering

(Watt-o-matic)

Blændstykker

til minimering

af rækkevidden

…og overvågningsområde

Sensorloftlamper

Brudsikker skærm i akrylglas

SLAGFAST

MATERIALE


belysning

2 x fra/til

67

68


DL 850 S

EAN 4007841...



Netzanschluss





Dämmerungs-


einstellung




Schutzklasse



Slagstyrke



maks. 7 m

Ca. 154 m 2


Nem montering

DL 850 S

hvid/kunststof sølv/kunststof


SLAGFAST

MATERIALE

760113 760212

Ø 258 x 74 mm

Inkl. 2 x 9 W / 2G7 (energisparepærer)

230 – 240 V, 50 Hz

360°, åbningsvinkel 160°

Maks. 7 m hele vejen rundt (temperaturst.)

2 – 2.000 lux

1 min. – 15 min.

IP 44

II

IK 07


Effektivt highlight

Sensorloftlampe

Maksimal energieffektivitet under

halvtage

I indgangsområder ved flerfamiliehuse er der

særligt hyppigt brug for lys. Kombinationen

af sensorteknologi og energisparepærer

muliggør her særligt store besparelser.

DL 850 S er det perfekte valg til bygninger,

hvor indgangslampen er placeret under et

halvtag. Den flotte sensorloftlampe har to

9 watt energisparepærer. Forkoblingsenheden

sørger for at lyset tændes hurtigt og

for en skånende aktivering af pærerne.

69

70


Lyssensation: LED-muskelbundtet

STEINEL har allerede nu gjort fremtidsteknologi

tilgængelig for enhver.

Ved XLed Home-lampen sørger 170

LED'er for en perfekt belysning og et

utroligt lavt energibehov.

Den nye hightech-lampe bruger mindre

end 15 watt til at bade omgivelserne i

stærkt lys. Den utroligt store effektivitet

muliggøres pga. de 170 LED'er, der bruges

som pærer samt en innovativ styring.

Disse moderne moduler har endnu

en stor fordel: I sammenligning med

halogenpærer eller elpærer har de en

næsten ubegrænset levetid. Den lange

standtid understøttes af Active-Thermo-

Control-teknikken fra STEINEL, der

beskytter LED'erne mod overophedning.

XLed Home 1

14,8 W

Halogen

150 W

Da lampen kun udvikler en brøkdel af

den varme, som oprindelige lamper gør,

kan den uden problemer monteres

under halvtage. Det ekstremt drejelige

lyspanel kan på den måde optimalt indstilles

til det område, der skal belyses.

Den meget velkendte STEINEL IR-sensorteknologi,

der også findes i bevægelsessensor

IS 140-2, sørger for det intelligente

lys. Kombinationen af LED-teknologi

og sensorstyring resulterer i en

besparelse på 90 % sammenlignet med

oprindelige halogenpærer.

XLed Home 1

2 – 14 m

EAN 4007841...



Ne Lysfarve

tzanschluss


Schwenkbereich Drejeradius lampeStrahler



Schwenkbereich Drejeradius sensor Sensor

Erfassungs-Reichweite

Overvågningsrækkevidde

Dämmerungs-


einstellung




Schutzklasse



Ca. 239 m 2


XLed Home 1

hvid sølv

140° / 1 sensor maks. 14m


002695 002688

210 x 175 x 180 mm

170 LED'er, ca. 14,8 W

Levetid LED'er: Op til 50.000 timer

6700 kelvin

230 – 240 V, 50 Hz





2 – 2.000 lux

8 sek. – 35 min.

IP 44

I

2 m



Infrarot-Sensoren für Sensor-LED-lampe

den Außenbereich

5

års

FUNKTIONS

GARANTI

14,8 W LED

90 % energibesparelse

Active-Thermo-Controlstyring

180°

90° lodret 180° vandret Overvågning

langs husmuren


120°

71

72


Halogenlamper med sensor

STEINELs halogenlamper med sensor

er den ideelle løsning, når husfacaden,

indkørslen og udsatte områder

skal oplyses særlig godt.

De årvågne lamper er fra fabrikken

beregnet til pærer fra 150 til 500 watt.

Du har således mulighed for at sætte

ting i fokus, hilse gæster velkommen og

afskrække ubudne gæster. Fra den billige

HS 5140-lampe med fresnellinse til

den mikroprocessorstyrede hightech

halogenlampe HS 500 - i STEINELs

produktsortiment finder du den rigtige

model til ethvert formål. Lamperne HS

150 og HS 300 er udstyret med keramikreflektor.


Overvågningsområdet kan tilpasses

nøje til de specifikke forhold ved

hjælp af multilinsen (HS 150 DUO,

HS 300 DUO, HS 500 DUO) eller

fresnellinsen (HS 5140), der kan

drejes vandret og lodret, og afgrænses



skumringsværdi via drejekontakt.

HS 150/300/500:

Halogenlampen kan drejes +110° til -40°

vandret og ±40° lodret. Således kan

man også ved vanskelig montering opnå

en optimal belysning.


73

74


EAN 4007841...



Netzanschluss





Drejeradius


Dämmerungs-


einstellung




Schutzklasse


Zubehör Tilbehør option optional

EAN 4007841...

HS 150 DUO HS 300 DUO

Attraktivt design

Kraftig keramikreflektor

af høj kvalitet

HS 150 DUO HS 300 DUO

sort hvid platin-look sort hvid

633011 633110 646318

633219 633318

215 x 155 x 170 mm

240 x 210 x 180 mm

Maks. max. 150 W/R7s Halogenstab halogenrør og und maks. max. 800 W

max. Maks. 300 W/R7s Halogenstab

halogenrør

supplerende zusätzliche Schaltleistung effekt ved L’ an L’

125 1 W ECO-rør inkl.

240 W ECO-Stab ECO-rør inkl. incl.

230 – 240 V, 50 Hz

230 – 240 V, 50 Hz







2 – 2.000 lux

2 – 2.000 lux

10 sek. – 15 min.

IP 44

I

Hjørnebeslag 02 til montering på

udadgående hjørner kan rekvireres

630560 sort 630669 hvid

2300 m 2

Sensorer

System

KERAMIK-

REFLEKTOR

HS 150 DUO / HS 300 DUO


maks.12m


Kraftig keramikreflektor


10 sek. – 15 min.

IP 44

I

–


Afmontering af

dækring

Skumrings-,

tidsindstilling

KERAMIK-

REFLEKTOR

2

Sensorer

System

EAN 4007841... 4007841...



Netzanschluss





Drejeradius


Dämmerungs-


einstellung




Schutzklasse


Zubehör Tilbehør option optional

HS 500 DUO HS 5140

20m

HS 500 DUO HS 5140


633417 633516

575212 577919

265 x 210 x 210 mm

185 x 170 x 160 mm

Maks. max. 500 W/R7s Halogenstab

halogenrør

Maks. max. 500 W/R7s Halogenstab

halogenrør

400 W ECO-rør ECO-Stab inkl. incl.

400 W ECO-rør ECO-Stab inkl. incl.

230 – 240 V, 50 Hz

230 – 240 V, 50 Hz


140° med mit Unterkriechschutz

krybesikring


180° lodret vertikal for nach og bag vorn und hinten



2 – 2.000 lux

2 – 2.000 lux

HS 500 DUO HS 5140


maks. 20m

800 m 2



Afmontering af

dækring

Skumrings-,

tidsindstilling


140°/ 1 sensor

175 m 2


Funktionsindstillinger

Best Price

Stor rækkevidde på op til 20 m Startmodel til en favorabel pris

10 sek. – 15 min.

IP 44

I

–

8 sek. – 35 min.

IP 54

I

–

75

76

Sensorlamper

til indendørs brug

Klog udnyttelse af energien

(2. sal)

(1. sal)

(Stueetagen)

TIP

Velkommen hjem

Fremtidens lys er automatisk. Ikke kun til

udendørs brug, hvor STEINEL-opfindelsen

allerede i dag hører til standardudstyret i

hus og gård. Med udviklingen af de mest

moderne højfrekvenssensorer har STEINEL

også gjort fremtidsteknologien præsentabel

til indendørs brug. På den måde kan

maksimal energieffektivitet og optimal

boligkomfort nu også realiseres inden i

bygninger – powered by STEINEL.

Innovationen er gemt inden i lampen.

En højfrekvensbevægelsesføler, der

hilser dig og dine gæster velkommen

med lys, når du træder ind i rummet og

slukker det igen, når det ikke længere

skal bruges. Velkommen hjem.

Velkommen til fremtiden.

Individuel indstilling af reaktionsværdi,

brændetid og rækkevidde

Nem installation: Lampe og sensor =

1 tilslutning

Fås som væg- og loftlamper i forskellige

modeller

36 måneders funktionsgaranti.

5 års suppleringsgaranti på glas

Alle Steinel-lamper kan bruges

med energisparepærer.

77

78


Lys TIL og FRA

… automatisk

En innovation fra STEINEL –

Originalen.

STEINELs højfrekvens (HF)-sensorer

registrerer bevægelser uden

forsinkelser og uden begrænsninger

af „følsomheden“ pga. omgivelsestemperaturen

og objektets

bevægelsesretning.

Hightech-sensorerne udsender og

modtager herefter det ekko, der

reflekteres af vægge og omkringliggende

objekter. En bevægelse i

overvågningsområdet registreres af

sensoren pga. det ændrede ekkobillede

i brøkdele af sekunder og

lyset tændes omgående! Efter en

individuel indstillelig efterløbstid

slukker lyset automatisk.

STEINELs højfrekvenssensorer

arbejder med 5,8 GHz. Da glas og

tynde vægge ikke er nogen hindring

for disse signaler, kan sensorerne

gemmes inden i lamperne. Derfor er

der ikke noget der forstyrrer det

attraktive design på STEINELs sensorlamper.

Effekten er på ca. 1 mW og svarer

dermed kun til ca. 1/1000-del af

effekten ved en mobiltelefon.


Der er ingen vej udenom STEINELs

HF-sensorlamper. Komplet registrering

af selv de mindste bevægelser i

360°- omkreds og en afstand på op

til 8 m. Ved behov kan rækkevidden

elektronisk reduceres trinløst ned til

1 m.

Elegant komfort

Intelligens kan man ikke se, men kun mærke. STEINELs HF-teknologi er

gemt inde i de attraktive lamper og sørger for lys „just in time“.

1,75 m

Opmærksomt lys

Ø 1–8m

2,50 m

Ø 1–8 m

Overvågningsområdet for STEINELs HF-sensorlamper er optimalt til

indendørs brug. På grund af 360° overvågningen kan de installeres

enten på væggen eller i loftet.

5 sek. – 15 min.


STEINELs HF-sensorlamper er

udstyret med en timer, der sørger

for, at lyset forbliver tændt i den

indstillede periode. Den ønskede

brændetid kan indstilles trinløst på

mellem 5 sek og 15 min.

Nem montering

STEINELs HF-sensorlamper er lige

så hurtige og nemme at installere

som almindelige lamper: Monter

lampen på væggen eller i loftet og

skru fase og nulleder fast i

kabelskoen – færdig. Men med

den integrerede sensorteknologi er

det ikke længere nødvendigt at

tænde og slukke.

Ø 1 – 8 m

Rækkeviddeindstilling

STEINELs HF-sensorlamper kan

registrere bevægelser i en omkreds

af 1 til 8 m. Den ønskede rækkevidde

kan indstilles trinløst.

2 – 2.000 lux


Med indstilling af reaktionsværdien

på mellem 2-2000 lux fastlægges

det, under hvilke lysforhold sensorlampen

skal være aktiv. Allerede

om dagen eller først ved skumringstid

eller om natten.

Tilslutning af en ekstra forbruger

HF-sensorlamperne er udstyret

med en separat tilslutningsklemme,

som giver mulighed for at tilslutte

en ekstra forbruger. Når gæstetoilettet

betrædes, tændes f.eks. en

ekstra lampe eller ventilator sammen

med lyset. I den forbindelse er

effekten maks. 100 watt.

Indstillingssag

Via tre trinløst indstillelige knapper

kan STEINELs HF-sensorlamper

tilpasses optimalt til de pågældende

krav.

Modernisering i

en håndevending

Princip

STEINELs HF-sensorlamper installeres

nøjagtigt som almindelige lamper.

Ekstra arbejde eller kabeltilslutninger

er ikke nødvendige. Tværtimod:

Komplicerede krydsningsafbrydere

og tilsvarende ledningsføringer

bortfalder. Man kan ikke

investere mere enkelt og komfortabelt

i fremtiden.

79

80


Lyset kommer sammen med

mennesket. Overalt, hvor der

er brug for det.

www.energieclevernutzen.de

Lyset tændes. Lyset slukkes. Sensorstyret.

F.eks. garage, fyrrum, lagerrum…

F.eks. trappeopgange, pulterkamre…

F.eks. gæstetoilet, garderobe …

F.eks. indgangsområder,

opgange…

F.eks. vådrum …

F.eks. gang eller kældre

i flerfamiliehuse …

Anvendelsesmuligheder

Lyse rum til lyse typer

STEINEL har en passende løsning

med avanceret lys til ethvert rum

og enhver situation. Her nogle forslag

til, hvor hvilket produkt kan

anvendes.

FRS 30

Side 89

FRS 20

Side 88

BRS 61 L

Side 87

RS 13 L

Side 84

HF 360 AP

Side 95

RS 10-1 L

Side 82

81

82

Sensorlamper til indendørs brug

RS 10-1 L / 100 L / 16 L

Et enkelt design, ideelt til gangen,

entréen eller trappeopgangen.

Om som loft- eller væglampe, elegante,

mundblæste lampeglas sørger for en varm,

ensartet belysning.


Den nyeste højfrekvenssensorteknologi,

der er gemt inde i lamperne, reagerer

temperaturuafhængigt på selv den mindste

bevægelse og sørger for hurtigt at

tænde for lyset og slukke det igen efter

den indstillede periode.


Trinløs, elektronisk indstilling af rækkevidden

fra Ø 1 – 8 meter.


via drejekontakt.


Nem montering

(lampe og sensor = 1 tilslutning)

Mulighed for tilslutning af en ekstra forbruger

(f.eks. en badeværelsesventilator)

Bajonetlukningen muliggør pæreskift

uden brug af værktøj, da glasset er fastgjort

uden skruer.

EAN 4007841...

Mål

(hx bxd)

Effekt

RS 10-1 L

hvid

731816

Ø 280 x 110 mm

Sendeeffekt

Ca. 1 mW

HF-teknologi

5,8 GHz

Kapslingskl./beskyttelseskl. IP 44 / II

Armatur

Aluminium

RS 10-1 L

RS 16 L

Maks. 75 W / E 27

+ maks. 800 W / f.eks.

badeværelsesventilator

RS 100 L RS 16 L

hvid hvid

Sensorlampernes vigtigste egenskaber

Nem væg- eller

loftmontering


730116

Ø 310 x 125 mm

Maks. 100 W / E 27

+ maks. 800 W / f.eks.


Ca. 1 mW

5,8 GHz

IP 44 / II

Aluminium

Tidsindstilling Indstilling af

rækkevidde

Best Price

738013

Ø 275 x 95 mm

Maks. 60 W / E 27

Ca. 1 mW

5,8 GHz

IP 44 / II

Kunststof

Best Price

EAN 4007841...

Mål

(hx bxd)

Effekt

Sendeeffekt

HF-teknologi

Kapslingskl./beskyttelseskl.

Armatur

Lamper med højfrekvenssensor til væg- og loftmontering

RS 16-2 L

RS 16-3 L

RS 16-2 L RS 16-3 L RS 16-3 L

hvid hvid INOX-look

738211

270 x 270 x 110 mm

Maks. 60 W / E 27

supplerende effekt maks. 100 W /

f. eks. badeværelsesventilator

Ca. 1 mW

5,8 GHz

IP 44 / II

Kunststof

738310 738419

295 x 295 x 110 mm

RS 10-1 / 100 / 16 / 16-2 / 16-3 L



Rækkevidde



230 – 240 V, 50 Hz

360° med en åbningsvinkel på 160°

evt. gennem glas, træ og tynde vægge

Ø 1 – 8 m, kan indstilles trinløst

Ø 3 – 8 m (RS 16/16-2/16-3 L)

2 – 2.000 lux

5 sek. – 15 min.

RS 16-2 L / RS 16-3 L

Kvadratisk, mundblæst, mat opalglas, fås med

dækplader til enhver smag.

Hvis man bedre kan lide det kantet, kan man finde en

passende højfrekvenssensorlampe blandt disse

modeller. Med deres usædvanlige design og førsteklasses

forarbejdning kan de anvendes som vægeller

loftlampe.

Særlig praktisk: det kantede glas kan takket være

fjedermekanismen justeres uden problemer.

Funktionsbeskrivelse, indstillingsmuligheder og

fordele ved montering

se s. 82

Førsteklasses forarbejdning

Mundblæst, hvidt triopalglas

Dækring i trykstøbt aluminium

eller kunststof (RS 16/16-2/16-3 L)


83

84


RS 13 L / RS 10-3 L

Et stilfuldt design med en stor diameter.

Ideelt til gangen, entréen eller

trappeopgangen.

Loft- og væglamperne gør en god figur –

uanset om de sidder i loftet eller på

væggen. De mundblæste opalglas er

omgivet af dækplader af matteret krystalglas

eller farvet kunststof. Pærernes

maksimale effekt er 75 watt.

Funktionsbeskrivelse, indstillingsmuligheder

og fordele ved montering

se s. 82

EAN 4007841...

Abmessungen

Mål

(HxBxT) (hx bxd)


Sendeleistung

Sendeeffekt

HF-Technik

HF-teknologi


Schutzklasse

Beskyttelseskl.

Chassis Armatur

RS 13 L

hvid

RS 13 L

730819

Ø 340 x 110 mm

max. Maks. 75 75 W / / E E 27 27

+ max. maks. 800 W / /

z.B. f.eks. Bad-/WC-Lüfter


ca. Ca. 1 mW

5,8 GHz

IP 44

II

Aluminium

RS 10-3 L

INOX-look hvid

735715 731410

Ø 360 x 110 mm mm

max. Maks. 75 75 W / / E E 27 27

+ max. maks. 800 W / / z.B. f.eks. Bad-/WC-Lüfter


ca. Ca. 1 mW

5,8 GHz

IP 44

II

Aluminium

Mundblæst opalglas med mat glasring (RS 13 L)

Mundblæst, hvidt triopalglas med dækring i plast (RS 10-3 L)

Armatur i trykstøbt aluminium af høj kvalitet

RS 10-3 L

RS 21 L

sølv, mat opalglas

731014

Ø 280 x 100 mm

max. Maks. 75 75 W / / E E 27 27

+ max. maks. 800 W / /

z.B. f.eks. Bad-/WC-Lüfter


ca. Ca. 1 mW

5,8 GHz

IP 20

II

Aluminium


Et iøjnefaldende design på grund af de tre holdere

Stærkt buet, mat opalglas

Armatur i sølvlakeret, trykstøbt aluminium


RS 13 / 10-3 / 21 L

Netzanschluss





RS 21 L

Dämmerungs-


einstellung



2,50 m

Et eksklusivt design, ideelt til boligen.

Hvis du leder efter et mere usædvanligt

design, er denne serie med hightechsensorlamper

lige noget for dig. Tre

synlige klemmer holder styr på den

hvide glasskærm både i teknisk og

optisk forstand.

Funktionsbeskrivelse, indstillingsmuligheder

og fordele ved montering

se s. 82

Ø 1–8m

230 – 240 240 V, 50 Hz

360° mit med 160° en åbningsvinkel Öffnungswinkel på 160°

ggf. evt. gennem durch Glas, glas, Holz træ und og tynde Leichtbauwände vægge

Ø 1 – 8 m,

stufenlos kan indstilles einstellbar trinløst

2 – 2000 2.000 Lux lux

5 sek. sek. – 15 min.

Ø 1–8m

1,75 m

Sensorlampernes vigtigste egenskaber

Overvågningsområder ved

væg- og loftmontering

Nem montering Skumrings- Tidsindstilling Indstilling

indstilling

af rækkevidde

85

86

Sensorlamper til indendørs brug

Lamper med højfrekvenssensor til badeværelse, trappeopgang, garderobe …

BRS 60 L / BRS 61 L

BRS 65 L / BRS 66 L

BRS 60 L Glas opal / kappe hvid (kunststof)

BRS 61 L Glas opal / kappe metal krom

BRS 65 L Glas opal / kappe hvid (kunststof)

BRS 66 L Glas opal / kappe metal krom

EAN 4007841...


Effekt Leistung


Netzanschluss


Erfassungs winkel

Sendeeffekt

Sendeleistung

HF-teknologi

HF-Technik

Rækkevidde

Reichweite


Dämmerungs einstellung




Schutzart


Schutzklasse


360°


360°

0,5 m

0,5 m

5 m


ved montering

på væg

BRS 60 L

BRS 61 L

Glas opal / kappe hvid Glas opal / kappe krom

740115

740214

500 x 90 x 60 mm

500 x 90 x 60 mm

Maks. 3 x 40 3 W x / 40 G9W

/ G9 Maks. 3 x 40 3 W x / 40 G9W

/ G9

Serie BRS

230 – 240 V, 50 Hz

360° med mit 160° en åbningsvinkel Öffnungswinkel på 160°

evt. ggf. gennem durch Glas, glas, Holz træ und og tynde Leichtbauwände vægge

Ca. ca. 1 mW

5,80 GHz (reagerer (reagiert temperaturunabhängig uafhængigt af temperaturen auf ved

den kleinste mindste Bewegungen) bevægelse)

Ø 0,5 – - 5 m, stufenlos kan indstilles einstellbar trinløst

2 – 2.000 2000 Lux lux

5 sek. – 15 min.

IP 44

I

5 m

2 – 2.000 lux 5 sek.–15 min.


Tidsindstilling Sikkerhedszoner

i badeværelset

Elegante væg- og spejllamper

til badeværelse

og garderobe.

Med denne serie forbedrer man ethvert badeværelse,

enhver gang og enhver garderobe. Klart

design, eksklusive materialer og avanceret teknologi.

Den innovative HF-teknologi arbejder usynligt,

næsten uden forsinkelser og utrolig effektivt.


Trinløs, elektronisk indstilling af rækkevidden fra

Ø 1 – 5 meter.



BRS 65 L

Glas opal / kappe hvid

740610

350 x 90 x 60 mm

Maks. 2 x 40 2 W x / 40 G9W/G9

BRS 66 L

Glas opal / kappe krom

740719

350 x 90 x 60 mm

2 Maks. x 40 2 W x / 40 G9W/G9

87

88


FRS 20

63 mm

SLAGFAST

MATERIALE

EAN 4007841...



Netzanschluss


Erfassungs Registreringsvinkel winkel

Sendeleistung

Sendeeffekt

HF-Technik

HF-teknologi


Dämmerungs Skumringsindstilling einstellung




Schutzklasse



Slagstyrke


360°


360°

1,75 m

5 m 1 m

FRS 20

hvid


ved montering

på væg

Sparemirakel til mange

anvendelsesområder.

FRS-20-lampen kombinerer sensorteknologi, energisparepærer

og et meget fladt design. Resultatet er

en klog allround-sparelampe til mange anvendelsesformål.


Trinløs, elektronisk indstilling af rækkevidden

fra Ø 1 – 5 meter.



Funktionssikkerhed

Pærer arbejder uafhængigt af hinanden

(lys, også når en er defekt).

743512

300 x 195 x 63 mm

2 Nøjagtigt x 11 W / 2 2G7 x 11 (2-röhriges W / 2G7 (energisparepærer Energiesparleuchtmittel) med 2 rør)

zusätzl. suppl. effekt Schaltleistung maks. 200 max. W / f. 200 eks. W badeværelsesventilator

/ z. B. Bad-/WC-Lüfter

230 – 240 V, 50 Hz



ca. Ca. 1 mW

5,8 GHz

Ø 1 – 5 m, stufenlos trinløs indstilling einstellbar

2 – 2000 2.000 Lux lux

1 min. – 15 min.

IP 54

II

IK 07

2,50 m

1m

5 m


ved montering

i loft

2 – 2.000 lux 1 min. – 15 min.


Tidsindstilling

FRS 30

EAN 4007841...



Netzanschluss


Erfassungs Registreringsvinkel winkel

Sendeleistung

Sendeeffekt

HF-Technik

HF-teknologi


Dämmerungs Skumringsindstilling einstellung




Schutzklasse



Slagstyrke


360°


360°

2,50 m

1m

8 m


ved montering

i loft


SLAGFAST

MATERIALE

FRS 30

hvid

743413

165 x 658 x 110 mm

2 Nøjagtig x 18 W 2 / x G13, 18 W zusätzliche / G13, supplerende Schaltleistung effekt max. 200 W /

z. maks. B. Bad-/WC-Lüfter

200 W / f. eks. badeværelsesventilator

230 – 240 V, 50 Hz



ca. Ca. 1 mW

5,8 GHz

Ø 1 – 8 m, stufenlos kan indstilles einstellbar trinløst

2 – 2000 2.000 Lux lux

1 min. – 15 min.

IP 65

II

IK 07

2 – 2.000 lux 1 min. – 15 min.


Tidsindstilling Indstillingsknap

Praktisk loftløsning i kælder,

varmerum og garager.

I FRS-30 lampen er den gennemtestede STEINEL

sensorteknologi for første gang til rådighed i

endnu en nyttig lampeform. Elektronikken aktiverer

straks lyskilderne, uden at levetiden påvirkes pga.

hyppig aktivering.


Trinløs indstilling af rækkevidden fra

Ø 1 – 8 meter.


skumringsværdi via drejekontakt.

89

90

Bevægelsessensorer

til indendørs brug

Intelligente lyskontakter

Nutidens lyskontakter aktiveres berøringsfrit og

automatisk. De intelligente hightech-kontakter fra

STEINEL er den ideelle løsning til rum, hvor der er

behov for funktionel lysstyrke: gangen, trappeopgangen,

badeværelset, toilettet, køkkenet, kælderen,

bryggerset samt alle rum, hvor der kun er

brug for lys i en kortere periode.

Sikkerhed, komfort og energibesparelser med

automatisk tænd og sluk af lys.

Kan både anvendes til montering i eksisterende,

almindelige installationsdåser og til nye

elinstallationer i huse, lejligheder og objekter.

Nem udskiftning af almindelige afbrydere med

sensorkontakter.

Nyttige ekstrafunktioner såsom permanent

belysning (4 timer) eller permanent FRA.

Fås til indbygning og påbygning.

Kan kombineres med andre afbrydere og

stikkontakter vha. det flotte sortiment.

91

92

Bevægelsessensorer til indendørs brug

IR 180 UP/AP HF 360 UP/AP

Solid, gennemtestet og vidtrækkende sensorkontakt

med infrarød teknologi.

Indbygningsmodellen er ideel til gangen, køkkenet

og gæstetoilettet, påbygningsmodellen

til kælderen, garagen, carporten og udendørs

områder.

Sensorkontakterne reagerer på varmestrålingen

fra mennesker, der bevæger sig. Med en rækkevidde

på 8 meter er de også særdeles velegnede

til større rum. Den stænkvandsbeskyttede

påbygningsmodel IR 180 AP med beskyttelsesklasse

IP 54 kan også anvendes udendørs eller

i vådrum.


Drejekontakterne til hurtig indstilling af brændetid

og skumringsværdi sidder bag det oplukkelige

designpanel, sikret mod utilsigtet

ændring af indstillingerne.

Kan indstilles på permanent belysning (4 timer)

eller permanent Fra vha. den integrerede knap

En rød lysdiode angiver den valgte funktion.

En hurtig, vidtrækkende og alsidig sensorkontakt

med højfrekvensteknologi.

Indbygningsmodellen er ideel til trappeopgangen,

entréen og badeværelset, påbygningsmodellen

til trappeopgangen, kælderen eller

bryggerset.

Højfrekvenssensorer udsender et ikke synligt

eller hørligt signal og reagerer temperaturuafhængigt

på ændringer i ekkobilledet som følge

af bevægelse. Med sit vidtrækkende overvågningsområde,

en meget hurtig reaktionsevne og

en rækkevidde, der kan indstilles trinløst fra 1 m

til 8 m, er den også velegnet til vanskelige rumforhold.


Drejekontakterne til hurtig indstilling af rækkevidde,

brændetid og skumringsværdi sidder

bag det fastskruede designpanel, sikret mod

utilsigtet ændring af indstillingerne.

Kan indstilles på permanent belysning (4 timer)

eller permanent Fra vha. den integrerede knap

En rød lysdiode angiver den valgte funktion.

NF 50 UP

Nærhedssensor NF 50 UP sørger for

berøringsfri tænd og sluk af lyset. Ideel til

køkkenet, badeværelset, værkstedet, lægeklinikken

og alle rum, hvor der lægges stor

vægt på hygiejnen, renlighed og elektrisk

sikkerhed.

Sensorkontakten NF 50 er forsynet med en

nærhedssensor, der reagerer på håndbevægelser

i umiddelbar nærhed af sensoren (maks.

afstand 5 cm). På den måde kan du sikkert

og hygiejnisk tænde for lyset med våde eller

snavsede hænder.

Funktionsbeskrivelse.

Berøringsfri tænd og sluk

En lysdiode sikrer, at man også kan finde

sensoren i mørke.

Sensorkontakter til indbygning og påbygning

93

94

Bevægelsessensorer til indendørs brug

EAN EAN 4007841... 4007841...



Netzanschluss





Dämmerungs-


einstellung




Dauer-Aus Permanent Fra

LED LED


Schutzklasse


Zubehör Tilbehør

IR 180 UP HF 360 UP NF 50 UP

Infrarød indbygningssensor,

ideel til gangen, køkkenet

og gæstetoilettet

IR 180 UP HF 360 UP NF 50 UP

hvid hvid hvid

750114

751111

752118

81 x 81 x 58 mm

81 x 81 x 55 mm

81 x 81 x 55 mm

Maks. max. 1000 W (f.eks. elpære) max. Maks. 1000 W (f.eks. elpære) Maks. max. 1000 W (f.eks. elpære)

elektr. (z.B. Glühlampe) forkoblingsenheder, kapa- (z.B. elektr. Glühlampe) forkoblingsenheder, kapa- elektr. (z.B. Glühlampe) forkoblingsenheder, kapacitiv,

max. f.eks. 500 Wenergisparepærer,

max. citiv, f.eks. 500 Wenergisparepærer,

citiv, max. f.eks. 500 Wenergisparepærer,

maks. (z.B. Leuchtstofflampe)

6 stk., C ≤ 132 μF

(z.B. maks. Leuchtstofflampe)

6 stk., C ≤ 132 μF

maks. (z.B. Leuchtstofflampe)

6 stk., C ≤ 132 μF

230 – 240 V, 50 Hz

230 – 240 V, 50 Hz

230 – 240 V, 50 Hz

3-trådstilslutning 3-Drahtanschluss (L,L’,N), (L,L’,N)

3-Drahtanschluss 3-trådstilslutning (L,L’,N), (L,L’,N)

3-trådstilsl. 3-Drahtanschluss (L,L’,N), (L,L’,N) Kan ikke

mulighed Parallelschaltung for parallelkobling möglich

Parallelschaltung mulighed for parallelkobling möglich

anv. nicht som wechselschaltungsfähig

korrespondanceafbr.


360° med 140° åbningsvinkel Via nærområde

Maks. 8 m

Maks. 1 – 8 m, trinløs

Maks. 5 cm

2 – 2.000 lux

2 – 2.000 lux

–

10 sek. – 30 min.


Kan til- og frakobles

Ja, perm. belysning, perm. Fra

IP 20

II

Inkl. ramme

IR-sensor Registreringsvinkel

180°

IR 180 UP / HF 360 UP

Permanent belysning /

permanent Fra

Højfrekvenssensor til

indbygning, ideel til trappeopgangen,

entréen og

badeværelset

10 sek. – 30 min.




IP 20

II

Inkl. ramme

–

–

–

Orienteringslys

IP 20

II

Inkl. ramme

180° 360° maks. 5 cm

HF-sensor Registreringsvinkel

Oplukkeligt designpanel

IR 180 indbyg.:

Skumrings- og tidsindstilling

Nærhedssensor til indbygning,

ideel til køkkenet,

badeværelset, værkstedet

og lægeklinikken

NF-sensor Rækkevidde

HF 360 indbyg.:

Rækkevidde-, skumrings-

og tidsindstilling

EAN EAN 4007841... 4007841...



Netzanschluss





Dämmerungs-


einstellung




Dauer-Aus Permanent Fra

LED LED


Schutzklasse


Art.-Nr. Artikelnr.

Anschluss Tilslutning

Ausführung

Model

Sensorkontakt til indbygning og påbygning / installationsteknik

SCHUKOstikkontakt

IR 180 AP HF 360 AP

Stænkvandsbeskyttet infrarød

påbygningssensor, ideel

til kælderen, garagen, carporten

og udendørs områder.

IR 180 AP HF 360 AP

grå grå

750213

751210

82 x 72 x 66 mm

82 x 72 x 64 mm

Maks. max. 1000 W (f.eks. elpærer) Maks. max. 1000 W (f.eks. elpærer)

elektr. (z.B. Glühlampen) forkoblingsenheder, kapa- elektr. (z.B. Glühlampen) forkoblingsenheder, kapacitiv,

max. f.eks. 500 Wenergisparepærer,

citiv, max. f.eks. 500 Wenergisparepærer,

maks. (z.B. Leuchtstofflampen

6 stk., C ≤ 132 μF

maks. (z.B. Leuchtstofflampen

6 stk., C ≤ 132 μF

230 – 240 V, 50 Hz

230 – 240 V, 50 Hz







Maks. 8 m

Maks. 1 – 8 m, trinløs

2 – 2.000 lux

2 – 2.000 lux

10 sek. – 30 min.




IP 54

II

Universalkontakt

Stænkvandsbeskyttet højfrekvenssensor

til påbygning, ideel til trappeopgangen,

kældertrappen og

indendørs områder

10 sek. – 30 min.




IP 54

II

Lysdæmper til

elpærer/konv. transf.

hvid hvid hvid

017316

016913 016913

017613 017613

10/16 A, 250 V

10 A, 230 230 V

60 – 400 W, 230 230 V

2-polet, 2-polig,

Aus-/Wechsel Sluk-/skiftekontakt schalter mit Med Druck-Aus/ tryk-

med mit Kinderschutz

børnesikring

Wechsel sluk/skiftekontakt schalter

Ramme

016319

Enkelt 1-fach

Rammesortiment

til sensorkontakter

For at fremtidens kontakter allerede

i dag skal passe ind i enhver

bolig, tilbyder STEINEL et flot

sortiment til sensorkontakterne:

En elegant stikkontakt- og afbryderserie

sørger for, at de intelligente

sensorer og de eksisterende

el-installationer får et ensartet

udseende.

Blænddækslerne er af kunststof

i helt hvid.

Ramme

hvid hvid

016418

2-fach Dobbelt

95

96

Oversigt over sensorteknologien

4

IS 140-2

IS 180-2

6

IS 240 DUO

IS 360 D TRIO

IS 1

5

1 Infrarot-Sensoren

Infrarøde sensorer

2 Dämmerungsschalter


3 AußenSensorLeuchten


4 GartenSensorLeuchten

Sensorlamper til haven

5 Hausnummern-Leuchten

Lamper med husnummer

6 HalogenSensorLeuchten


7 ISensorlamper

til indendørs brug

Tekniske data

Produkt

Maks.

effekt

Bevægelsessensor

IS 130-2

600 W

1.000 W

1.000 W

1.000 W

1.000 W

500 W

7


130° med

krybesikring

140° med

krybesikring

180° med 90°


240° med 180°


360° med 180°


120°

Bevægelsessensor med LED-belysning

IS NM 360 1.000 W 360° med

krybesikring

IS LED 2in1 1.000 W 360° med

krybesikring



Vario

1.000 W

–


Vario

1.000 W

–

LN 1

11 W/2G7

inkl.

–

SensorLight plus 18 W=100 W

15 W= 75 W

11 W= 60 W

–

1

3

Sensorrækkev.

maks.

12 m

maks.

14 m

maks. 12 m

eller 5 m

maks.

12 m

maks.

12

maks.

10 m

8 m 360°

8 m 360°

–

–

–

–

7


8 sek. –

35 min.

8 sek. –

35 min.

10 sek. –

15 min.

10 sek. –

15 min.

10 sek. –

15 min.

8 sek. –

35 min.

5 sek. –

15 min.

5 sek. –

15 min.

–

med natsparem.

–

–


2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 10 lux

0,5 – 10 lux

5 – 200 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

Watt-omatic

–

–

–

–

–

–

–

–

–

–

–

–

4 timer

–

–

–

–

–

–

–

–

–

–

3

2

Perm.

belysning

maks.

4 timer

maks.

4 timer

Softlysstart

–

–

–

–

–

–

–

–

–

–

–

–

Minisensor

–

–

–

–

–

–

Ja

Ja

–

–

–

–

Tekniske data

Produkt

L 265-5

L 265 265 S

L 270 S/

L 271 S

L 330 S

L 331 S

L 306 306 S/

L 309 S

L 262 S

L 11 / L 12

Serie 860

L 870 170 S / L 190 S

L GL 170 60 S S/

L 190 S 3x40 W/G9

GL L 260 60 S

L GL 260 16 S

GL Serie 16 706 S

Serie L 15 706

L 15 560 S/

L 562 S

L 560 115 S/ S

L 562 S

L 115 535 S

L 1535

S

L DL 1 750 S

DL DL 750 850 S

DL XLED 850 Home S 1

XLED HS 150/ Home 1

HS 300

HS 150/ 500

HS 300

HS 5040 5140

RS 10-1/10-3 L

RS 13/21 L

RS 16 /16-2/16-3 L

RS 100 L

FRS 20

FRS 30

BRS 60 L / 61 L

BRS 65 L / 66 L

HF 360 UP/AP

Maks.

effekt


ESL Ø 48

mm / E 27

2x40 W/G9

60 W

100 W

100 W

60 W

100 W

100 W

2x40 W/G9

100 W

100 W

60 W

60 W

60 W

100 W

60 W

100 W

2x9 W/2G7

inkl.

14,8 W

150 W

300 W

500 W

500 W

75 W

60 W

100 W

2 x 11 W/

2G7 inkl.

2 x 18 W/

G13 inkl.

3x40 W/G9

2x40 W/G9

Sensorkontakter

IR 180 UP/AP 1.000 W

1.000 W

NF 50 UP 1.000 W

* Ø 3 – 8 m (RS 16/16-2/16-3 L)


360° med

krybesikring

360° med

krybesikring

360° med

krybesikring

360° med

krybesikring

240° med

180° åbningsvinkel

180°

180° med


180° med


360° med


240° med


180° med


360° med

krybesikring

180°

140° med

krybesikring

360° med 120°


180° med

krybesikring

180°

360° med


360°


140° med

krybesikring

240° med


240° med


140° med

krybesikring


360° med 160°

åbningsvinkel,

360° med 160°


360° med 160°


360° med 160°


360° med 160°


180° med 90°


360°

–

Sensorrækkev.

maks. 8 m

maks.

12 m

8 m hele

vejen rundt

maks. 8 m

maks.

12 m

maks.

10 m

maks.

12 m

maks.

12 m

maks.

12 m

maks.

12 m

maks.

12 m

maks.

8 m

maks.

10 m

maks.

12 m

maks.

12 m

maks.

10 m

maks.

10 m

maks.

12 m

maks.

7 m

maks.

14 m

maks.

12 m

maks.

20 m

maks.

12 m

Ø 1 – 8 m

trinløs

Ø 1 – 8 m*

trinløs

Ø 1 – 5 m

trinløs

Ø 1 – 8 m

trinløs

Ø 0,5 – 5 m

trinløs

maks. 8 m

1 – 8 m

maks. 5 cm


5 sek.

– 15 min.

5 sek.

– 15 min.

5 sek.

– 15 min.

5 sek.

– 15 min.

5 sek.

– 15 min.

8 sek.

– 35 min.

5 sek.

– 15 min.

5 sek.

– 15 min.

5 sek.

– 15 min.

5 sek.

– 15 min.

10 sek.

– 15 min.

5 sek.

– 15 min.

8 sek.

– 35 min.

10 sek.

– 15 min.

10 sek.

– 15 min.

8 sek.

– 35 min.

8 sek.

– 35 min.

5 sek.

– 15 min.

1 min.

– 15 min.

8 sek.

– 35 min.

10 sek.

– 15 min.

10 sek.

– 15 min.

8 sek.

– 35 min.

5 sek.

– 15 min.

5 sek.

– 15 min.

5 sek.

– 15 min.

5 sek.

– 15 min.

5 sek.

– 15 min.

10 sek.

– 30 min.

10 sek.

– 30 min.

–


2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

2 – 2.000 lux

–

Watt-omatic

0 eller

25 %

0 eller

25 %

–

0 eller

25 %

0 – 50 %

–

0 – 50 %

0 – 50 %

0 – 50 %

–

–

0 eller

25 %

–

–

0 – 50 %

–

–

0 – 50 %

0 – 50 %

–

–

–

–

–

–

–

–

–

–

–

–

Perm.

belysning

4 timer

maks.

4 timer

maks.

4 timer

maks.

4 timer

maks.

4 timer

maks.

4 timer

–

maks.

4 timer

maks.

4 timer

maks.

4 timer

maks.

4 timer

–

maks.

4 timer

–

–

–

–

–

maks.

4 timer

maks.

4 timer

–

–

–

–

–

–

–

–

–

maks.

4 timer

maks.

4 timer

–

Softlysstart

–

Ja

–

Ja

Ja

–

Ja

Ja

Ja

Ja

–

Ja

–

–

–

–

–

Ja

–

–

–

–

–

–

–

–

–

–

–

–

–

Minisensor

Ja

Ja

Ja

Ja

–

–

–

–

–

–

–

Ja

–

–

–

–

–

–

–

–

–

–

–

–

–

–

–

–

–

–

–

97

98


Bevægelsessensor og sensorlamper til

udendørs brug

STEINEL tilbyder forskellige udstillingsmuligheder, der præsenterer vores produkter ved POS på en attraktiv måde.

De gennemtænkte systemer sikrer en optimal præsentation af varerne og en høj omsætning. STEINELS præsentation

på markedet understøttes af mange, salgsfremmende detaljer.

Prøvelamper, hvor funktionen

kan testes

Sensor-center – Den helt rigtige

sensor til huset

Præsentation af produkterne med kasserne i reolen

Gode råd til slutbrugeren

helt gratis

Hyldeinfo med henvisninger til

anvendelse og teknisk udstyr

STEINELs budskab: Spar energi,

få komfort og sikkerhed

Mærkepræsentation med højzone-vareprøver

Reolkoncepter

99

100



Sensorlamper til indendørs brug får hurtig stor betydning. Med vores produktpræsentation kan du tilbyde dine kunder et

stort sortiment af innovative mærkeprodukter og sikre en øget omsætning med en fremtidsorienteret varegruppe.

Monitor med film om funktion

og anvendelsesmuligheder

Prøvelamper, hvor funktionen

kan testes

Præsentation af produkterne med monitor og kasser i reolen

Slutbrugertips helt gratis Slutbrugertips helt gratis Billeder der viser, hvor lamperne

kan bruges

Præsentation af produkterne med højzone-vareprøver

Infrarot-Sensoren für den Reolkoncepter

Außenbereich


Ideelt indrettet salgsreol til dit afkast og din

omsætning.

Vi udarbejder gerne en reolindretning sammen med dig.

101

102


Få mere succes med salget –

Benyt muligheden for ekstra-placeringer

1/1 EU-palle: 118 x 107 cm (b x h)

1/1 EU-palle: 78 x 107 cm (b x h)

Pladsbesparende gitterpræsentation:

15,3 x 100 cm (b x h)

Sensorsøjle: 100 x 14 x 11 cm

(b x h x d)

Ekstra-placeringer

Infrarot-Sensoren für den Außenbereich

Borddisplay: 62,5 x 51 x 36 cm (b x h x d)

Standdisplay: 166 x 51 x 38 cm (b x h x d)

103

104

Kapslingsklasser og beskyttelsesklasser

Kapslingsklasse IP

IP kendetegner beskyttelsesgraden for huse og blændstykker, der anvendes til beskyttelse af elektriske anordninger.

IP-koden er fastlagt iht. IEC 529, EN 60529, DIN VDE 0470-1 og NF C 20-010.

Beskyttelsestyperne defineres vha. betegnelsen IP (International Protection) og to efterfølgende kodetal til beskyttelsesgraderne.

Det komplette begreb kapslingsklasse består dermed af kendingsbogstaverne og beskyttelsesgradens kodetal.

1. Kodetal

Beskyttelse af driftsmidlet mod indtrængning af faste fremmedlegemer og samtidig beskyttelse af personer mod adgang til

farlige dele.

2. Kodetal

Beskyttelse af driftsmidlet mod indtrængning af vand med skadelig virkning.

Hvis der ikke er angivet et kodetal - fordi det ikke har betydning i det pågældende tilfælde - angives i stedet for dette

kodetal bogstavet X, f.eks. IP X4 eller IP 6X.

1.

Kodetal Beskyttelse mod fremmedlegemer

0 Ingen beskyttelse af driftsmidlet mod indtrængning

af faste fremmedlegemer.

1 Beskyttelse mod indtrængning af faste fremmedlegemer

ø > 50 mm.

2

3

4

5

6

2.

Kodetal Vandbeskyttelse

0 Ingen særlig beskyttelse.

1

2

3

4

5

6

7

8

Beskyttelse mod indtrængning af faste fremmedlegemer

ø > 12,5 mm.


ø > 2,5 mm.


ø > 1 mm.

Beskyttelse mod skadelige støvaflejringer indvendigt.

Indtrængning af støv er ikke

fuldkommen umulig. Indtrængningsmængden må

ikke påvirke arbejdsmåden (støvbeskyttet).

Beskyttelse mod indtrængning af støv (støvtæt).

Beskyttelse mod lodret faldende, dryppende

vand (drypvandsbeskyttet). Det må ikke have nogen

skadelig virkning.

Beskyttelse mod lodret faldende, dryppende

vand (drypvandsbeskyttet). Det må ikke have nogen

skadelig virkning (drypvand, der falder skråt) på et

driftsmiddel (hus), der afviger op til

15° i forhold til sin normale position.

Beskyttelse mod vand, der falder i en vilkårlig vinkel Områder, der udsættes for regn og ikke sprøjtevand.

op til 60° til lodret. Det må ikke have nogen skadelig

virkning (sprøjtevandsbeskyttelse.)

Beskyttelse mod vand, der sprøjter fra alle retninger Områder, der udsættes for regn og sprøjtevand (f.eks. områder med

på driftsmidlet (hus). Det må ikke have nogen skadelig forbikørende køretøjer).

virkning (sprøjtevandsbeskyttelse).

Beskyttelse mod vandstråler fra en dyse, der rettes Områder med spuling med vandstråler af mellemhøj styrke.

mod driftsmidlet (hus) fra alle retninger. Det må ikke

have nogen skadelig virkning (vandstrålebeskyttet).

Beskyttelse mod høje bølger eller kraftig vandstråle.

Der må ikke trænge vand i skadelige mængder

ind i driftsmidlet (hus) (højvandebeskyttelse)

Beskyttelse mod vand, når driftsmidlet (hus)

nedsænkes i vand ved fastsatte tryk- og cellebetingelser.

Der må ikke trænge vand ind i

skadelige mængder (dypning).

Driftsmidlet (hus) er beregnet til

varig dypning i vand ved betingelser, der skal beskrives

af producenten (dypning). Betingelserne skal dog

være mere vanskelige end for kodetal 7.

I tørre områder.

Anvendelse

I fugtige områder med forudindstillet lodret position for komponenten

(f.eks. ved kondensvand).

I fugtige områder, hvor komponenten befinder sig i ikke-fejlfri, lodret position

(f.eks. ved kondensvand).

Områder med kraftig spuling og højvande (f.eks. havnedæmninger).

Områder med forbigående overskylning eller sne over et

længere tidsrum.

I undervandsfunktion.

Berøringsbeskyttelse/anvendelse

Ingen særlig beskyttelse af personer mod tilfældig berøring af standsede dele

og/eller dele, der bevæger sig. I huse uden adgang.

Beskyttelse mod tilfældig, storfladet berøring (håndryggen) af dele, der står under

spænding og/eller indvendige dele, der bevæger sig. Lukkede områder, kun tilgænglige

for autoriseret og uddannet personale.

Beskyttelse mod fingerberøring af dele, der står under spænding og/eller indvendige

dele, der bevæger sig. Specielt tilgængelige områder.

Beskyttelse mod berøring af dele, der står under spænding og/eller indvendige

dele, der bevæger sig, med værktøjer, tråde eller lignende med en tykkelse på

> 2,5 mm. Generelt tilgængelige områder.

Beskyttelse mod berøring af dele, der står under spænding og/eller indvendige

dele, der bevæger sig med værktøjer, tråde eller lignende med en

tykkelse på > 1 mm. Generelt tilgængelige områder.

Komplet beskyttelse mod berøring af dele, der står under spænding og/eller

indvendige dele, der bevæger sig. Kortvarigt støvintensive områder.

Komplet beskyttelse mod berøring af dele, der står under spænding og/eller

indvendige dele, der bevæger sig. Generelt tilgængelige områder.

Kapslingsklasse IK iht. EN 501 02

Den beskyttelsesgrad mod ydre mekanisk påvirkning, der realiseres vha. et hus til elektriske driftsmidler,

med IK-koden iht. normen EN 50102 - VDE 0470 del 100 og EN 62262.

IK 0X

IK = kode bogstaver (international, mekanisk beskyttelse)

0X = IK påvirkningsklasse (fra 00 til 10)

IK Test

IK 00

IK 01

IK 02

IK 03

IK 04

IK 05

IK 06

IK 07

IK 08

IK 09

IK 10

Energi

i joule

0

0,15

0,2

0,35

0,5

0,7

1

2

5

10

20

105

106

Kontrolleret sikkerhed

Beskyttelsesklasser

Mærkning

Beskyttelsesklasse I

Ved lamper i beskyttelsesklasse I opnås beskyttelsen vha. isolering af spændingsførende dele og

tilslutning af metaldele, der kan berøres til beskyttelseslederen. Beskyttelsesleder-tilslutningsklemmen

er markeret med .


Ved lamper i beskyttelsesklasse II garanteres den elektriske sikkerhed vha. dobbelt isolering.

Beskyttelsesklasse III

Ved lamper i beskyttelsesklasse III er beskyttelsen baseret på anvendelse af SELV-spænding.

VDE mærket

Til elektrotekniske produkter, også produkter inden for rammerne af den tyske apparat- og produktsikkerhedslov

(GPSG) og medicinprodukter inden for rammerne af den tyske medicinproduktlov (MPG).

VDE-mærket kendetegner overensstemmelsen med VDE-bestemmelser eller europæiske eller internationalt

harmoniserede normer og bekræfter overholdelsen af beskyttelseskrav i den pågældende retningslinje. VDEmærket

står for produktets sikkerhed mht. elektrisk, mekanisk, termisk, toksisk, radiologisk og anden fare.

VDE-GS-mærket

Til tekniske arbejdsmidler og brugsklare forbrugsgenstande iht. GPSG (til disse produkter efter eget valg i

stedet for VDE-mærke)

Hvis det drejer sig om tekniske arbejdsmidler og brugsklare forbrugsgenstande iht. den tyske apparat- og

produktsikkerhedslov, kan man også anvende VDE-GS-mærket.

VDE-EMC-mærket

Til apparater, der er i overensstemmelse med normerne for elektromagnetisk kompatibilitet.

VDE-EMC-mærket udtrykker et produkts overensstemmelse med de normer, der skal anvendes med henblik på

produkters elektromagnetiske kompatibilitet. Dette mærke er også et udtryk for, at produktet fungerer sikkert i et

elektromagnetisk miljø. Kravene for tildeling af dette mærke kræver automatisk og uden begrænsning opfyldelsen

af de pågældende normer.

ENEC-mærke fra VDE

Til produkter iht. harmoniserede certificeringsprocesser.

Grundlaget for kontrollen er de europæiske normer, der står i ENEC-aftalen. Produkter (dette er aktuelt lamper,

lampekomponenter, energisparepærer, apparater inden for informationsteknik, transformatorer, apparatafbrydere,

elektriske regulerings- og styreenheder, klemmer, apparatstikanordninger, nogle typer kodensatorer og

støjdæmpningskomponenter), der er blevet kontrolleret på dette grundlag, må mærkes med ENEC-mærket fra

VDE. En tilladelse fra yderligere et sted, der deltager i den europæiske certificeringsproces, er ikke nødvendig.

VDE-kabelmærke

Til kabler, ledninger og installationsrør og -kanaler gælder VDE-kabelmærket.

CE-mærket

Producenten dokumenterer og forklarer under eget ansvar, at det mærkede produkt er i overensstemmelse

med de grundlæggende krav i EU-direktiverne. Dette label er ikke noget kontrolmærke for sikkerhed og

kvalitet, men henvender sig til de tyske markedstilsynsmyndigheder.

F-mærket

Henvisning om, at lamperne må monteres på normalt antændelige overflader.

107

HOME [www.brommann.dk] - BROMMANN ApS

Create successful ePaper yourself

Delete template?

Save as template?
