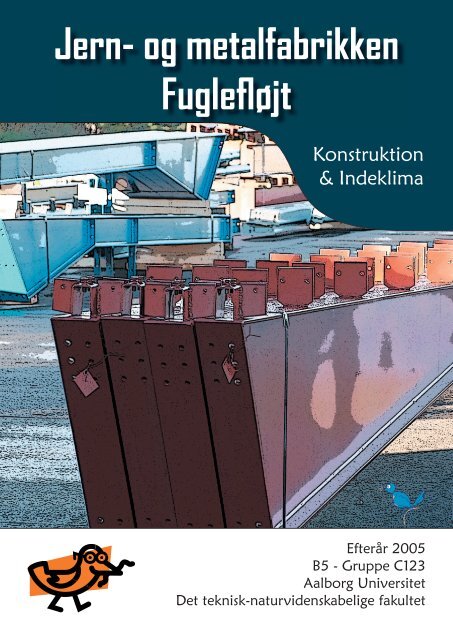

Jern- <strong>og</strong> metalfabrikken<br />
Fuglefløjt<br />
Konstruktion<br />
& Indeklima<br />
Efterår 2005<br />
B5 - Gruppe C123<br />
Aalborg Universitet<br />
Det teknisk-naturvidenskabelige fakultet
Titel: Jern- <strong>og</strong> metalfabrikken Fuglefløjt<br />
Tema: Bygningen <strong>og</strong> dens klimatekniske installationer<br />
Projektperiode: 5. semester, 2. sep. 2005 – 22. dec. 2005<br />
Projektgruppe: C123<br />
Deltagere:<br />
________________ _______________<br />
Casper Holmgaard Jensen Robert Stevens<br />
________________ _______________<br />
Anders Trondal Svendsen Martin Møller<br />
________________ ________________<br />
<strong>Jakob</strong> <strong>Lyngs</strong> Kenneth Simonsen<br />
Vejledere:<br />
Rune Brincker<br />
Rasmus Lund Jensen<br />
Anders Augustesen<br />
Synopsis<br />
Med udgangspunkt i et eksisterende byggeri er<br />
der i denne rapport udarbejdet en række løsningsforslag<br />
til dele af bygningens bærende<br />
konstruktioner <strong>og</strong> dens klimatekniske installationer.<br />
Der er detailprojekteret et varmeanlæg <strong>og</strong> et<br />
ventilationsanlæg til administrationsbygningen.<br />
For at dimensionere disse, er varmetabet<br />
<strong>og</strong> de interne belastninger bestemt. Bygningens<br />
energiramme er eftervist.<br />
Produktionshallens bærende konstruktion af<br />
stål er skitseprojekteret, <strong>og</strong> udvalgte dele af<br />
det valgte løsningsforslag er detailprojekteret.<br />
Administrationsbygningens murværk er<br />
detailprojekteret.<br />
Der er valgt fundamentstyper ud fra jordbundsforhold<br />
<strong>og</strong> konstruktionens opbygning.<br />
Der er dimensioneret udvalgte stribe-, punkt-<br />
<strong>og</strong> pælefundamenter. De relevante styrkeparametre<br />
er fastlagt ud fra laboratorieforsøg<br />
<strong>og</strong> udleverede data.<br />
Oplagstal: 10<br />
Sideantal hovedrapport: 140<br />
Sideantal bilagsrapport: 255<br />
Vedlagt: Tegningsmappe <strong>og</strong> CD-ROM<br />
Afsluttet den: 22. december 2005<br />
Rapportens indhold er frit tilgængeligt, men offentliggørelse (med kildeangivelse) må kun ske efter aftale med forfatterne.
Forord<br />
Forord<br />
Denne rapport er udarbejdet af gruppe C123 på Konstruktion <strong>og</strong> Indeklima 5. semester, Aalborg<br />
Universitet, i perioden fra d. 2. september til den 22. december 2005. Det overordnede tema for projektet<br />
er ”Bygningen <strong>og</strong> dens klimatekniske installationer”.<br />
Rapporten omhandler dimensionering af en produktionshal med tilhørende administrationsbygning.<br />
Rapporten er opbygget i tre dele: Indeklima, konstruktion <strong>og</strong> fundering. Projektet er med vægtet<br />
henholdsvis med 40 % indeklima, 60 % konstruktion <strong>og</strong> fundering. Projektmaterialet består af en<br />
hovedrapport <strong>og</strong> en bilagsrapport, samt en tegningsmappe <strong>og</strong> en CD-ROM.<br />
Hovedrapporten indeholder antagelser, forudsætninger, resultater <strong>og</strong> konklusioner på projektet. Bilagsrapporten<br />
indeholder beregningerne, der ligger til grund for disse konklusioner.<br />
På den vedlagte CD-ROM findes datafiler fra beregninger foretaget med edb-pr<strong>og</strong>rammer. Derudover<br />
findes tegningerne i AutoCAD-format, <strong>og</strong> PDF-filer af rapporterne på CD-ROMen.<br />
Detailtegninger er vedlagt i tegningsmappen. Der henvises til tegningerne som Ax, Bx <strong>og</strong> Cx hvor<br />
A, B <strong>og</strong> C er henholdsvis indeklima, konstruktion <strong>og</strong> fundering. x er tegningens nummer.<br />
Kildelisten er placeret bagerst i hovedrapporten. Kildehenvisningerne er foretaget efter<br />
Harvard-metoden: [Forfatteres efternavn udgivelsesår]. Dansk Standards normer er angivet med<br />
nummer <strong>og</strong> årstal på følgende måde: [norm:udgivelsesår] for eksempel [DS 410:1998].<br />
1
Indholdsfortegnelse<br />
2
Indholdsfortegnelse<br />
1 INDLEDNING................................................................ 7<br />
2 INDEKLIMA ............................................................... 11<br />
2.1 Rumbelastninger................................................................................. 11<br />
2.2 Kravspecifikationer ............................................................................ 11<br />
2.2.1 Atmosfæriske krav................................................................................... 12<br />
2.2.2 Termiske krav.......................................................................................... 12<br />
2.3 Klimateknisk analyse.......................................................................... 14<br />
2.3.1 Atmosfæriske krav................................................................................... 14<br />
2.3.2 Overholdelse af termiske krav................................................................. 17<br />
2.3.3 Bestemmelse af dimensionsgivende varmetab ........................................ 20<br />
2.4 Skitseprojektering af varmeanlæg ...................................................... 22<br />
2.4.1 Forudsætninger........................................................................................ 23<br />
2.4.2 Vurdering af anlægstyper ........................................................................ 24<br />
2.4.3 Produktion ............................................................................................... 26<br />
2.5 Detaildimensionering af varmeanlæg................................................. 27<br />
2.6 Skitseprojektering af ventilationsanlæg ............................................. 30<br />
2.6.1 Valg af indblæsningsarmaturer................................................................ 30<br />
2.6.2 Valg af udsugningsarmaturer................................................................... 35<br />
2.6.3 Rørføring ................................................................................................. 36<br />
2.6.4 Valg af ventilationsforslag....................................................................... 41<br />
2.6.5 Ventilation af produktion <strong>og</strong> koldlager.................................................... 44<br />
2.7 Detailprojektering af ventilationsanlæg ............................................. 44<br />
2.7.1 Optimering af anlæg ................................................................................ 44<br />
2.7.2 Støj........................................................................................................... 45<br />
2.7.3 Tilslutning til udeluft............................................................................... 46<br />
2.7.4 Valg af centralaggregat............................................................................ 48<br />
2.8 Energiramme ...................................................................................... 49<br />
2.8.1 Input......................................................................................................... 50<br />
2.8.2 Resultat af beregning............................................................................... 51<br />
2.9 BSim................................................................................................... 53<br />
2.9.1 Input til BSim .......................................................................................... 54<br />
2.9.2 Resultater................................................................................................. 59<br />
3
Indholdsfortegnelse<br />
3 KONSTRUKTION ........................................................69<br />
4<br />
3.1 Skitseprojektering af bygningens udformning....................................69<br />
3.2 Rumlig stabilitet..................................................................................71<br />
3.3 Skitsering af samlinger .......................................................................74<br />
3.3.1 Midtersamling i hovedramme ................................................................. 75<br />
3.3.2 Fast indspænding af søjler....................................................................... 76<br />
3.3.3 Samling mellem hovedramme <strong>og</strong> ås ....................................................... 77<br />
3.3.4 Trækstang i vindgitter ............................................................................. 77<br />
3.4 Statisk opbygning i STAAD.Pro.........................................................78<br />
3.4.1 Modellering af rammer............................................................................ 78<br />
3.4.2 Modellering af understøtninger............................................................... 80<br />
3.4.3 Modellering af vindgitre.......................................................................... 80<br />
3.4.4 Modellering af trykåse ............................................................................ 80<br />
3.4.5 Modellering af gavlsøjler ........................................................................ 81<br />
3.4.6 Modellering af laster ............................................................................... 81<br />
3.5 Foreløbigt valg af profiler...................................................................82<br />
3.6 Eftervisning af beregninger i STAAD.Pro..........................................84<br />
3.7 Forskydningsbæreevne .......................................................................87<br />
3.8 Udfligede tværsnit...............................................................................88<br />
3.9 Beregning af søjlelængde ved Rayleighs metode ...............................94<br />
3.10 Søjlebæreevne.....................................................................................97<br />
3.10.1 Søjlebæreevne for trykås......................................................................... 97<br />
3.10.2 Søjlebæreevne for gavlsøjle .................................................................... 98<br />
3.10.3 Søjlebæreevne for udfliget søjle.............................................................. 99<br />
3.11 Kipningsanalyse af overligger ..........................................................100<br />
3.11.1 Indsættelse af kipningsafstivning .......................................................... 105<br />
3.12 Kipsamling........................................................................................107<br />
3.12.1 Bæreevne af svejsesøm ......................................................................... 109<br />
3.12.2 Overklipnings- <strong>og</strong> trækbæreevne af bolte ............................................. 109<br />
3.12.3 Trækbæreevne af endeplade ved pladebrud .......................................... 109<br />
3.12.4 Hulrandsbæreevne................................................................................. 109<br />
3.12.5 Resultater for kipsamling ...................................................................... 109<br />
3.13 Murværk............................................................................................111<br />
3.13.1 Valg af materialer.................................................................................. 111<br />
3.13.2 Lastbestemmelse ................................................................................... 112<br />
3.13.3 Tværbelastede vægfelter ....................................................................... 112<br />
3.13.4 Stålsøjle som understøtning................................................................... 116<br />
3.13.5 Stabiliserende vægge............................................................................. 116<br />
3.13.6 Søjlevirkning af væg ............................................................................. 119
Indholdsfortegnelse<br />
3.13.7 Teglbjælker............................................................................................ 120<br />
4 FUNDERING............................................................. 123<br />
4.1 Geol<strong>og</strong>isk beskrivelse....................................................................... 123<br />
4.1.1 Fundamentsplanlægning........................................................................ 125<br />
4.2 Direkte fundering.............................................................................. 126<br />
4.2.1 Dimensionering ..................................................................................... 127<br />
4.3 Pælefundamenter .............................................................................. 131<br />
4.3.1 Dimensionering af pælefundament........................................................ 131<br />
KILDEFORTEGNELSE....................................................... 135<br />
5
Indholdsfortegnelse<br />
6
1 Indledning Rumbelastninger<br />
1 INDLEDNING<br />
Dette projekt omhandler projektering af en produktionshal med tilhørende administrationsbygning,<br />
der planlægges opført i Aalborg Vestby. Placeringen af byggegrunden er vist på figur 1.<br />
Figur 1: Placering af byggegrunden i Aalborg Vestby.<br />
Byggegrunden er placeret i et nuværende kolonihaveområde. Der er således absolut ingen planlægningsmæssige<br />
hensyn taget i dette projekt. Med hensyntagen til lokaliteten er det valgt at navngive<br />
fabrikken Jern- <strong>og</strong> metalfabrikken Fuglefløjt.<br />
En skitsemæssig plantegning af konstruktionen er vist på figur 2. Som det ses, er konstruktionen<br />
opdelt i tre hoveddele: en administration, en produktion <strong>og</strong> et koldlager. Administrationen er opbygget<br />
af murværk, mens produktionen <strong>og</strong> koldlageret er en stålkonstruktion.<br />
7
1 Indledning Rumbelastninger<br />
8<br />
60 m<br />
Produktion<br />
Koldt lager<br />
Figur 2: Oversigt over konstruktionen.<br />
8,4 m<br />
Administrationsbygningens består af to etager, hvor ruminddelingen er vist på figur 3. På 1. etage<br />
findes et fitnessrum. Rummenes numre er angivet på figur 3.<br />
Rapporten er opdelt i tre afsnit:<br />
Klima<br />
Der er detailprojekteret et varmeanlæg <strong>og</strong> et ventilationsanlæg til administrationsbygningen. For at<br />
dimensionere disse, er varmetabet <strong>og</strong> de interne belastninger bestemt.<br />
Konstruktion<br />
Produktionshallens bærende konstruktion af stål er skitseprojekteret <strong>og</strong> udvalgte dele er detailprojekteret.<br />
Administrationsbygningens murværk er detailprojekteret.<br />
Fundering<br />
Der er valgt fundamentstyper ud fra jordbundsforhold <strong>og</strong> konstruktionens opbygning. Der er dimensioneret<br />
udvalgte stribe-, punkt- <strong>og</strong> pælefundamenter. De relevante parametre er fastlagt ud fra laboratorieforsøg<br />
<strong>og</strong> udleverede data.<br />
Administration<br />
38,4 m<br />
68 m<br />
N
1 Indledning Rumbelastninger<br />
Figur 3: Administrationsbygningens to etager.<br />
9
1 Indledning Rumbelastninger<br />
10
2 Indeklima Rumbelastninger<br />
2 INDEKLIMA<br />
Med henblik på at dimensionere varme- <strong>og</strong> ventilationsanlægget i bygningen, klassificeres bygningen<br />
i en række afdelinger, karakteriseret ved deres brug. Desuden fastlægges hvilke belastningskilder<br />
der eksisterer i disse områder. Bygningen er opdelt i følgende afdelinger:<br />
• Administration<br />
• Produktion<br />
• Fitness<br />
Afdelingerne er optegnet på figur 2, <strong>og</strong> her er ligeledes angivet rummenes anvendelse.<br />
2.1 RUMBELASTNINGER<br />
De termiske <strong>og</strong> atmosfæriske belastninger hidrørende fra interne belastningskilder, som elektriske<br />
apparater, belysning <strong>og</strong> personer i bygningen, er vist i bilag A.1.<br />
2.2 KRAVSPECIFIKATIONER<br />
Kravet til det klimatekniske anlæg i bygningen opstilles ud fra tilfredskrav, der svarer til kategori B i<br />
[DS 1752:1998]. Denne kategori indeholder, ud over generelle krav, <strong>og</strong>så krav til lokale påvirkninger.<br />
Ved lokale påvirkninger kan en større utilfredshed tillades, da opfyldelse af disse krav i praksis<br />
vil blive for ressourcekrævende. For at opnå et fornuftigt tilfredshedsniveau med hensyntagen til<br />
disse lokale påvirkninger, følges [DS 1752:1998] <strong>og</strong> [DS 474:1993].<br />
Kravene kan udspecificeres i følgende områder:<br />
11
2 Indeklima Kravspecifikationer<br />
12<br />
• Temperatur<br />
• Luftfugtighed<br />
• Lufthastighed<br />
• Luftforurening<br />
• Luftskifte<br />
I det følgende opdeles kravene i termiske <strong>og</strong> atmosfæriske.<br />
2.2.1 Atmosfæriske krav<br />
Luftforurening<br />
Kravene til luftforureningen indbefatter lugt <strong>og</strong> CO2. For CO2 betragtes henholdsvis normkrav <strong>og</strong><br />
vejledende værdier, for at synliggøre hvad opfyldelsen af disse har af konsekvenser for ventilationsraten.<br />
Kravene ses i tabel 1.<br />
Tabel 1: Krav til maksimalt CO2 indhold i rumluften. [Arbejdstilsynet 2005]<br />
[DS 1752:1998].<br />
Reference CO2-indhold [ppm] Bemærkning<br />
AT-vejledning A.1.2<br />
DS 1752:1998 kat. B<br />
1000 Tilstræbes overholdt<br />
AT-vejledning A.1.2 2000<br />
Hvis denne overskrides er<br />
ventilationen utilstrækkelig.<br />
Lugtniveauet i bygningen opstilles som et tilfredskrav på maksimalt 20 % utilfredse, svarende til en<br />
lugtforurening på 1,4 dp jf. bilag A.1. Dette opnås ved at sikre et fornuftigt luftskifte, som angivet i<br />
[DS 1752:1998].<br />
Luftfugtighed<br />
I bygninger er det normalt at bestræbe sig på en relativ luftfugtighed på 30-60 %. I dette interval vil<br />
fugtigheden ikke give anledning til gener.<br />
Luftskifte<br />
Det nødvendige luftskifte i bygningens rum findes ud fra de ovennævnte krav. Der kræves d<strong>og</strong> et<br />
l<br />
mindste luftskifte i toilet på 10 <strong>og</strong> i bad på 15 . [Bygningsreglementet 1995]<br />
2.2.2 Termiske krav<br />
l<br />
s<br />
s<br />
Kravene til det termiske indeklima kan opdeles i en række områder, indenfor hvilken et krav til antal<br />
utilfredse opsættes. Kravene opsættes ud fra ovennævnte kategori B i [DS 1752:1998].<br />
Tabel 2: Termiske tilfredshedskrav til bygningen [DS 1752:1998]<br />
PPD PMV Træk Temperaturdifferencer Varme/køleflader Stråling<br />
10 % -0,5
2 Indeklima Kravspecifikationer<br />
Tolerenaceoverskridelser<br />
Af [DS 474:1993] er det specificeret, at for varme dage med let sommerbeklædning <strong>og</strong> stillesiddende<br />
aktivitet, må den operative temperatur i opholdstiden højst overskride 26 °C i 100 timer <strong>og</strong> 27 °C<br />
i 25 timer i løbet af et år.<br />
Temperatur<br />
Den operative temperatur i bygningen fastlægges ud fra komforttemperaturen. Der skelnes mellem<br />
de forskellige brugsområder, jf. kapitel 0. For at behandle disse områder er det nødvendigt først at<br />
fastsætte personernes aktivitet <strong>og</strong> deres beklædning i bygningen, da det er ud fra disse størrelser, at<br />
komforten ønskes opnået. Den operative temperatur er fundet bilag A.1, <strong>og</strong> kan ses i tabel 3. Som<br />
det ses af tabel 2, opstilles der desuden et krav til PMV, som er et udtryk for den forventede middelvotering.<br />
Dette benyttes til at fastlægge hvilken temperaturvariation, der er tilladelig, for stadig at<br />
opfylde det generelle krav til PPD, udtrykket for det forventede antal utilfredse, jf. bilag A.1 komfortkrav.<br />
Tabel 3: Operativ temperatur i henholdsvis vinter- <strong>og</strong> sommersæson.<br />
Rum Operativ temperatur [°C]<br />
Vinter Sommer<br />
Produktion 16 ±3 18 ±3<br />
Fitness 23 ±1,5 23 ±1,5<br />
Administration 22 ±2 24,5 ±1,5<br />
Lufthastighed<br />
Lufthastigheden i et rum vil, hvis denne bliver for høj, <strong>og</strong> luften for kold, skabe træk. Opfattelsen af<br />
lufthastigheden vil være afhængig af personens aktivitet. En stillesiddende person vil føle større gene<br />
ved varierende lufthastigheder end en person i bevægelse. Det fastsættes derfor, at det dimensionsgivende<br />
tilfælde er en stillesiddende person. Størrelserne fastlægges ud fra [DS 1752:1998]. De maksimalt<br />
acceptable lufthastigheder ses i tabel 4.<br />
Tabel 4: Maksimale middellufthastigheder for rumtyper.<br />
m<br />
Rum<br />
Middellufthastighed [ s ]<br />
Vinter Sommer<br />
Konference 0,18 0,22<br />
Storrumskontor 0,18 0,22<br />
Kontor med to personer 0,18 0,22<br />
Fitness 0,18 0,22<br />
Produktion 0,18 0,22<br />
Gangarealer NA NA<br />
Kantine 0,18 0,22<br />
Det er umuligt at undgå lokale temperaturpåvirkninger som varmestråling <strong>og</strong> kuldenedfald i en bygning,<br />
men for at sikre sig at disse ikke resulterer i for stor diskomfort, opstilles følgende krav i [DS<br />
474:1993]:<br />
13
2 Indeklima Klimateknisk analyse<br />
14<br />
• Forskellen i vertikal lufttemperatur mellem 1,1 m <strong>og</strong> 0,1 m over gulvet må ikke overstige<br />
3 °C.<br />
• Der må ikke forekomme strålingsasymmetri der overskrider 10 °C ved vinduer <strong>og</strong> andre<br />
kolde vertikale overflader i forhold til en lille vertikal flade 0,6 m over gulvet.<br />
• Strålingsasymmetrien på grund af et varmt loft i forhold til en lille horisontalflade 0,6 m<br />
over gulvet må ikke overstige 5 °C.<br />
• Overfladetemperaturen på gulvet skal ligge i området 19 °C til 26 °C.<br />
Yderligere skal der i rum med 1-2 brugere være mulighed for at variere temperaturen lokalt. Dette<br />
skal d<strong>og</strong> kun kunne forekomme i et omfang, så det ikke er til gene for andre, eller øger energiforbruget<br />
væsentligt. I rum med mange personer ønskes temperaturen tilpasset for at tilfredsstille størstedelen<br />
af personerne.<br />
2.3 KLIMATEKNISK ANALYSE<br />
For at undersøge om kravene til det termiske <strong>og</strong> det atmosfæriske klima er overholdt, <strong>og</strong> i hvilket<br />
omfang ventilation er nødvendig, er der udarbejdet en klimateknisk analyse. Det vurderes, at CO2koncentrationen<br />
<strong>og</strong> lugt er dimensionsgivende for de nødvendige luftskifter i rummene. Derfor er der<br />
opstillet balancer for disse to til bestemmelse af det nødvendige luftskifte. Yderligere er der i den<br />
klimatekniske analyse udarbejdet en periodestationær varmebalance for at vurdere rumtemperaturen<br />
en varm sommerdag samt en varmetabsanalyse for en kold dag for at bestemme, hvor stort et energitilskud<br />
der er krævet fra radiatorer <strong>og</strong> varmeflader i ventilationsanlægget. Der er yderligere opstillet<br />
en fugtbalance for at vurdere effekten på den relative fugtighed i rummene ved forskellige udetilstande.<br />
2.3.1 Atmosfæriske krav<br />
CO2-balance<br />
Ved ventilation opnås en fortynding af den forurenede indeluft med friskluft udefra. Da det i afsnit<br />
2.2.1 er fastlagt, hvilken koncentration der maksimalt må være i rummene, er det ønskeligt at finde<br />
det resulterende nødvendige luftskifte. Til dette bruges fortyndingsligningen, beskrevet i bilag A.2.<br />
Der er i den klimatekniske analyse regnet med fortyndingsligningen i ligevægtstilstanden.<br />
Den tilførte forurening stammer fra CO2-belastningen fra de personer, der opholder sig i rummet.<br />
Afgivelsen af CO2 afhænger af personernes aktivitetsniveau, vist i bilag A.1. For at finde den samlede<br />
belastning for hvert rum benyttes en tilstedeværelsesfaktor, der tager højde for, at personerne ikke<br />
sidder i rummet en hel arbejdsdag.<br />
Der er i udeluften en naturlig koncentration af CO2 på 350 ppm. Den gennemsnitlige rumhøjde er for<br />
administration, koldlager <strong>og</strong> produktion henholdsvis 3 m, 7 m <strong>og</strong> 11 m. Med kendt rumvolumen <strong>og</strong><br />
de opstillede krav til CO2-koncentration i indeluften, vist i tabel 1, kan luftskiftet n bestemmes. Det<br />
forudsættes ved beregningen, at der ikke sker eks- eller infiltration fra udeluften, samt at der ikke
2 Indeklima Klimateknisk analyse<br />
sker en udligning af CO2-koncentration rummene imellem. Dette betyder, at det beregnede luftskifte<br />
alene skal frembringes ved mekanisk ventilation. Indgangsparametre <strong>og</strong> det beregnede luftskifte for<br />
rum med væsentlig CO2-belastning ses i tabel 5.<br />
Tabel 5: Indgangsparametre <strong>og</strong> resultat af CO2-balance.<br />
Rum<br />
Rumvolumen<br />
V [m3]<br />
Belastning<br />
VCO2<br />
⎡ l<br />
⎣<br />
⎤ h⋅person ⎦<br />
Antal<br />
personer<br />
Tilstedeværelsesfaktor<br />
Luftskifte<br />
n [h-1]<br />
1.1 Konferencerum 168,9 20,4 20 0,9 3,3 1,5<br />
1.2 Cellekontor 48 20,4 2 0,8 1,0 4,8<br />
1.3 Cellekontor 61,8 20,4 1 0,8 0,4 12,3<br />
1.4 Storkontor 195 20,4 9 0,8 1,2 4,3<br />
1.7 Toilet 6,9 20,4 1 0,2 0,9 5,5<br />
1.8 Toilet 6,9 20,4 1 0,2 0,9 5,5<br />
1.10 Cellekontor 55,2 20,4 2 0,8 0,9 5,5<br />
1.11 Kantine 87,6 20,4 24 0,8 6,9 0,7<br />
1.12 Omklædning damer 41,4 20,4 3 0,4 0,9 5,5<br />
1.13 Omklædning herrer 64,8 20,4 5 0,4 1,0 5,2<br />
2.1 Storkontor 427,5 20,4 12 0,8 0,7 7,1<br />
2.3 Toilet 6,9 20,4 1 0,2 0,9 5,5<br />
2.4 Toilet 6,9 20,4 1 0,2 0,9 5,5<br />
2.6 Omklædning 44,1 20,4 10 0,1 0,7 7,0<br />
2.7 Omklædning 44,1 20,4 10 0,1 0,7 7,0<br />
2.8 Fitness 254,4 102,0 10 0,9 5,6 0,9<br />
3.1 Produktion 24057 33,0 25 0,9 0,05 105,3<br />
For at vurdere, om der opstår ligevægtskoncentration i et rum, bestemmes den tid τs, det vil tage at<br />
opnå tilnærmet ligevægt ved et givet luftskifte, jf. bilag A.2. Værdien ses i tabel 5, hvor det fremgår,<br />
at der for produktionsafdelingen først sker ligevægt efter 105,3 timer, hvis belastningen i denne periode<br />
er konstant. Da personbelastningen i produktionen jf. bilag A.1 ophører efter 8 timer, når koncentrationen<br />
aldrig op på ligevægt, <strong>og</strong> luftskiftet kan i denne afdeling derfor sænkes (med hensyn til<br />
CO2). Da det påkrævede luftskifte i forvejen er så lille at det vil kunne dækkes af infiltrationsluften,<br />
vurderes det, at det med hensyn til CO2 ikke er nødvendigt med mekanisk ventilation. Det vises senere,<br />
at lugt i denne afdeling er dimensionsgivende for luftskiftet. I administrationen er det kun i<br />
cellekontor 1.3 hvor det kan overvejes at nedsætte luftskiftet, men <strong>og</strong>så her vises at det er lugtbalancen<br />
der er dimensionsgivende. Værdien af τs overstiger ikke brugstiden i de resterende rum.<br />
Lugtbalance<br />
For at overholde minimumskravene til lugtgener i de enkelte rum opstilles, som for CO2-forurening,<br />
en lugtbalance. Kravene til lugtkoncentration er opstillet i afsnit 2.2.1, <strong>og</strong> belastningen fra personer,<br />
byggematerialer <strong>og</strong> inventar findes i bilag A.1. Der er ved lugtbalancen ligeledes regnet med, at der<br />
opstår ligevægtskoncentration i rummet.<br />
Der regnes med at indblæsningsluften er ren, hvilket giver ci = 0. Det forudsættes, som ved CO2balancen,<br />
at der ikke sker eks- eller infiltration rummene imellem eller til udeluften. Indgangsparametre<br />
<strong>og</strong> det beregnede luftskifte for rummene er vist i tabel 6. Som angivet i afsnit 2.2.1 er kravet til<br />
indeklimaet en belastning på maksimalt 1,4 dp for alle rum. Antallet af personer samt tilstedeværelsesfaktor<br />
er identisk med disse for CO2-balancen.<br />
τs [h]<br />
15
2 Indeklima Klimateknisk analyse<br />
16<br />
Tabel 6: Indgangsparametre <strong>og</strong> resultat af lugtbalance.<br />
Rum Gulvareal<br />
[m 2 Belastning fra<br />
]<br />
olf udstyr ⎡ 2 ⎣<br />
⎤<br />
m ⎦<br />
Belastning fra<br />
olf<br />
personer ⎡<br />
⎣<br />
⎤ person ⎦<br />
Nødvendigt<br />
luftskifte n [h -1 ]<br />
1.1 Konference-rum 56,3 0,2 1 4,5 1,1<br />
1.2 Cellekontor 16 0,2 1 2,6 1,9<br />
1.3 Cellekontor 20,6 0,2 1 2,0 2,4<br />
1.4 Storkontor 65 0,2 1 2,7 1,9<br />
1.5 Teknikrum 7,4 0,4 1 3,4 1,5<br />
1.6 Rengøringsrum 4 0,2 1 1,7 2,9<br />
1.7 Toilet 2,3 0,2 1 2,5 2,0<br />
1.8 Toilet 2,3 0,2 1 2,5 2,0<br />
1.9 Arkiv 12,8 0,2 1 1,7 2,9<br />
1.10 Cellekontor 18,4 0,2 1 2,5 2,0<br />
1.11 Kantine 29,2 0,2 1 7,4 0,7<br />
1.12 Omklædning damer 13,8 0,2 1 2,5 2,0<br />
1.13 Omklædning herrer 21,6 0,2 1 2,5 2,0<br />
2.1 Storkontor 142,5 0,2 1 2,3 2,2<br />
2.2 Teknikrum 7,4 0,4 1 3,4 1,5<br />
2.3 Toilet 2,3 0,2 1 2,5 2,0<br />
2.4 Toilet 2,3 0,2 1 2,5 2,0<br />
2.5 Hall 44,3 0,2 1 1,7 2,9<br />
2.6 Omklædning 14,7 0,2 1 2,3 2,2<br />
2.7 Omklædning 14,7 0,2 1 2,3 2,2<br />
2.8 Fitness 84,8 0,2 10 8,4 0,6<br />
3.1 Produktion 2187 0,3 4 0,8 6,3<br />
3.2 Koldlager 1489 0,2 1 0,7 6,8<br />
Som det fremgår af tabel 6, er den tid τs, det tager før ligevægtskoncentrationen indtræder i alle rum,<br />
mindre end den tid rummene er i brug jf. bilag A.1. Dermed opnås ligevægt, <strong>og</strong> det nødvendige luftskifte<br />
bestemmes ud fra en ligevægt.<br />
Til den videre dimensionering af ventilationsanlægget skal det sikres, at både kravet til CO2koncentration<br />
<strong>og</strong> lugt er overholdt. For toiletter <strong>og</strong> bad skal det ligeledes sikres, at kravet til volumenstrømmen<br />
er overholdt, jf. afsnit 2.2.1. For omklædningsrum antages det, at der er to brusere,<br />
hvilket svarer til et krav om dobbelt så stor volumenstrøm som kravet til bad, 30 l<br />
s .<br />
De luftskifter, der bliver brugt i den videre dimensionering, ses i tabel 7, hvor der ligeledes er angivet<br />
de tilhørende volumenstrømme. Det ses, at for alle rum, bortset fra toiletterne, er kravet til lugt<br />
dimensionsgivende. Ved toiletterne er luftskiftet bestemt af kravet til volumenstrømmen. Ved omklædningsrum<br />
1.12, 1.13, 2.6 <strong>og</strong> 2.7 er volumenstrømmen tilnærmelsesvis overholdt ud fra ud fra<br />
kravet til lugt.<br />
τs [h]
2 Indeklima Klimateknisk analyse<br />
Tabel 7: Dimensionsgivende luftskifter <strong>og</strong> volumenstrømme for samtlige rum i bygningen.<br />
Rum Nødvendigt Nødvendigt<br />
luftskifte<br />
for CO2 [h-1]<br />
luftskifte for<br />
lugt [h -1 Dimensions-<br />
]<br />
givende<br />
luftskifte [h -1 Dimensionsgivende<br />
]<br />
volumenstrøm [ ] l<br />
s<br />
1.1 Konference-rum 3,3 4,5 4,5 209,0<br />
1.2 Cellekontor 1,0 2,6 2,6 34,3<br />
1.3 Cellekontor 0,4 2,0 2,0 35,1<br />
1.4 Storkontor 1,2 2,7 2,7 144,3<br />
1.5 Teknikrum 0,0 3,4 3,4 21,1<br />
1.6 Rengøringsrum 0,0 1,7 1,7 5,7<br />
1.7 Toilet 0,9 2,5 5,3 10,2<br />
1.8 Toilet 0,9 2,5 5,3 10,2<br />
1.9 Arkiv 0,0 1,7 1,7 18,3<br />
1.10 Cellekontor 0,9 2,5 2,5 37,7<br />
1.11 Kantine 6,9 7,4 7,4 178,9<br />
1.12 Omklædning damer 0,9 2,5 2,5 28,3<br />
1.13 Omklædning herrer 1,0 2,5 2,5 45,1<br />
2.1 Storkontor 0,7 2,3 2,3 272,1<br />
2.2 Teknikrum 0,0 3,4 3,4 21,1<br />
2.3 Toilet 0,9 2,5 5,3 10,2<br />
2.4 Toilet 0,9 2,5 5,3 10,2<br />
2.5 Hall - 1,7 1,7 63,3<br />
2.6 Omklædning 0,7 2,3 2,3 28,1<br />
2.7 Omklædning 0,7 2,3 2,3 28,1<br />
2.8 Fitness 5,6 8,4 8,4 594,2<br />
3.1 Produktion 0,05 0,8 0,8 5329,3<br />
3.2 Koldlager 0,5 0,7 0,7 2127,1<br />
Fugtbalance<br />
Den relative fugtighed i bygningen ønskes holdt i intervallet 30-60 %. Det er derfor undersøgt, hvor<br />
stor del af året dette er overholdt, med de i tabel 7 angivne luftskifter <strong>og</strong> den i bilag A.1 angivne<br />
personbelastning. Som det er vist i bilag A.2, vil den relative fugtighed i bygningen være for høj i ca.<br />
2 % af året, hvilket vurderes acceptabelt. Den relative fugtighed i bygningen vil yderligere være for<br />
lav i ca. 14 % af året. Det vurderes derfor ikke nødvendigt at installere befugter i ventilationsanlægget.<br />
2.3.2 Overholdelse af termiske krav<br />
For at vurdere, hvorvidt de i afsnit 2.2.2 opstillede krav til det termiske indeklima er overholdt, er<br />
der opstillet en periodestationær varmebalance. Denne forsimplede balanceligning kan benyttes, da<br />
bygningen efter fem til seks dage vil nå en ligevægt, hvor den varme der akkumuleres i bygningen i<br />
dagstimerne, svarer til den varme, der afgives om natten. Dette betegnes som en periodestationær<br />
varmebalance. Der kan derfor ved periodestationær balance ses bort fra varmeakkumuleringen i<br />
bygningen, når en middeltemperatur over døgnet findes. Det vurderes, at juni, juli <strong>og</strong> august er de<br />
måneder der vil give de største indetemperaturer, da disse måneder har størst middeludetemperatur<br />
<strong>og</strong> solbelastning.<br />
17
2 Indeklima Klimateknisk analyse<br />
For at undgå overtemperaturer, dvs. at temperaturen i rummet overskrider komforttemperaturen, kan<br />
det være nødvendigt at ændre på de parametre, der har indflydelse herpå. Disse variable parametre er<br />
i det følgende prioriteret i den rækkefølge, det økonomisk set er mest hensigtsmæssigt<br />
1. Interne belastninger<br />
2. Rumopbygning<br />
3. Driftsform<br />
4. Ydelser<br />
5. Klimaanlæg<br />
[Steen-Thøde 2005]<br />
Det ses, at det prioriteres højest at ændre på områder, hvor ændringerne er en engangsudgift, som for<br />
eksempel ved at vælge energisparende udstyr eller ændre på bygningens udformning ved typisk at<br />
tilføje solafskærmning. Hvis dette ikke viser sig tilstrækkeligt, er det muligt at ændre på driftsformen<br />
af ventilationsanlægget ved enten at etablere natkøling eller ved at øge luftskiftet i rummene. Begge<br />
løsninger vil kræve mere energi til ventilationssystemet, hvorfor dette på længere sigt vil være en<br />
dårligere løsning. Sidste indsatsområde for at sænke temperaturerne er at ændre på selve ventilationsanlægget<br />
ved eksempelvis at tilføje en køleflade, hvilket er meget energikrævende.<br />
Døgnmiddeltemperatur<br />
Bestemmelsen af middelrumtemperaturen over månedens varmeste døgn, ses i bilag A.2. Middeltemperaturen<br />
udregnes ved en forsimplet varmebalance, der udtrykker indetemperaturen som udetemperaturen<br />
plus et bidrag som forholdet mellem det interne varmetilskud <strong>og</strong> varmetabet fra bygningen<br />
over døgnet.<br />
Der er i den periodestationære varmebalance regnet med transmissionstab gennem ydermuren, vinduer,<br />
døre, porte, udmuringer, tag <strong>og</strong> terrændæk. Der er regnet med linietab ved udmuringerne samt<br />
ved ydervægsfundamenter for administrationsbygningen, da der her er stribefundament. Der er regnet<br />
med punkttab ved ydervægsfundamenter i produktionen <strong>og</strong> koldlageret, da der her er punktfundament.<br />
Disse data er bestemt i bilag A.3.<br />
Det vurderes, at temperaturforskellene mellem rummene er ubetydelige, hvorfor der ses bort fra<br />
varmetransmission mellem rummene. Dette gælder <strong>og</strong>så koldlageret, der på en sommerdag vil have<br />
tilnærmelsesvis samme temperatur som udeluften.<br />
Der regnes ikke med in- eller eksfiltration til naborum eller udeluften. Det specifikke ventilationstab<br />
er bestemt ud fra det dimensionsgivende luftskifte. Bygningens retningsorientering er bestemt således,<br />
at administrationens facade vender mod øst. Beregningen af døgnmiddeltemperaturen giver de i<br />
tabel 8 viste temperaturer.<br />
18
2 Indeklima Klimateknisk analyse<br />
Tabel 8: Maksimale døgnmiddeltemperaturer i rummene en varm<br />
sommerdag.<br />
Juni Juli August<br />
Rum<br />
θi o<br />
⎡<br />
⎣ C⎤<br />
⎦ θi o<br />
⎡<br />
⎣ C⎤<br />
⎦ θi o<br />
⎡<br />
⎣ C⎤<br />
⎦<br />
1.1 Konference-rum 22,9 23,9 23,1<br />
1.2 Cellekontor 23,6 24,6 24,1<br />
1.3 Cellekontor 23,7 24,6 23,6<br />
1.4 Storkontor 24,3 25,2 24,3<br />
1.5 Teknikrum 30,6 31,6 31,1<br />
1.6 Rengøringsrum 20,1 21,1 20,6<br />
1.7 Toilet 20,7 21,7 21,2<br />
1.8 Toilet 20,7 21,7 21,2<br />
1.9 Arkiv 21,4 22,4 21,9<br />
1.10 Cellekontor 24,3 25,2 24,3<br />
1.11 Kantine 21,8 22,8 22,1<br />
1.12 Omklædning damer 20,5 21,5 21,0<br />
1.13 Omklædning herrer 20,5 21,5 21,0<br />
2.1 Storkontor 23,0 24,0 23,1<br />
2.2 Teknikrum 28,7 29,7 29,2<br />
2.3 Toilet 20,7 21,7 21,2<br />
2.4 Toilet 20,7 21,7 21,2<br />
2.5 Hall 23,5 24,5 23,7<br />
2.6 Omklædning 21,8 22,8 22,3<br />
2.7 Omklædning 21,8 22,8 22,3<br />
2.8 Fitness 21,5 22,5 21,9<br />
3.1 Produktion 21,0 22,0 21,5<br />
3.2 Koldlager 20,7 21,7 21,2<br />
Det ses af tabel 8, at de højeste temperaturer i referenceåret vil forekomme i juli måned. Det er i<br />
produktionen ikke muligt at holde temperaturen inden for komfortintervallet mellem 16,5 °C <strong>og</strong> 19,5<br />
°C om sommeren ved at ventilere med udeluften. Dette skyldes at udetemperaturen er højere end<br />
komforttemperaturen. Derfor vil det være nødvendigt at køle rummet, hvis komforttemperaturen skal<br />
opretholdes. Der er ikke udarbejdet en løsning til dette problem.<br />
Teknikrummene indeholder en stor mængde elektronisk udstyr i forholdt til rummenes størrelse.<br />
Dette giver en høj middeltemperatur, men da der ikke sidder personer <strong>og</strong> arbejder i rummene permanent,<br />
tillades den højere temperatur her.<br />
Daglig maksimaltemperatur<br />
For at undersøge, om den operative temperatur i administrationen overstiger komforttemperaturens<br />
øverste grænse på 26 °C, er det nødvendigt at undersøge temperaturudsvingene, der kommer i løbet<br />
af et døgn. Dette er beregnet i bilag A.2.<br />
Ved beregning af temperatursvingningen over døgnet har bygningens varmeakkumuleringsevne<br />
betydning. Det skyldes, at tunge bygninger har en større varmekapacitet end lette bygninger, hvilket<br />
betyder at indetemperaturens udsving over døgnet bliver mindre. Bygningen er antaget til at være<br />
middeltung med hensyn til varmekapacitet.<br />
19
2 Indeklima Klimateknisk analyse<br />
Det antages at temperaturen varierer symmetrisk om den fastlagte døgnmiddeltemperatur i rummene,<br />
dvs. at temperaturen er 0,5 ⋅Δ θi<br />
højere i den varmeste time <strong>og</strong> tilsvarende lavere i den koldeste time<br />
i forhold til døgnmiddeltemperaturen. Udsvingene i indelufttemperaturen antages at komme fra forskellen<br />
i den konvektive varmebelastning alene. Den daglige maksimaltemperatur er angivet i tabel<br />
9.<br />
20<br />
Tabel 9: Daglige maksimaltemperaturer i rummene en varm sommerdag.<br />
Juni Juli August<br />
Rum<br />
θimaks ,<br />
o<br />
⎡<br />
⎣ C⎤<br />
⎦ θimaks ,<br />
o<br />
⎡<br />
⎣ C⎤<br />
⎦ θimaks ,<br />
o<br />
⎡<br />
⎣ C⎤<br />
⎦<br />
1.1 Konferencerum 25,7 26,6 25,6<br />
1.2 Cellekontor 25,3 26,3 25,7<br />
1.3 Cellekontor 25,6 26,6 25,3<br />
1.4 Storkontor 26,6 27,5 26,4<br />
1.5 Teknikrum 33,4 34,4 33,7<br />
1.6 Rengøringsrum 21,0 22,0 21,4<br />
1.7 Toilet 22,9 23,9 23,2<br />
1.8 Toilet 22,9 23,9 23,2<br />
1.9 Arkiv 22,5 23,5 22,9<br />
1.10 Cellekontor 26,6 27,6 26,3<br />
1.11 Kantine 26,1 27,0 26,0<br />
1.12 Omklædning damer 22,0 23,0 22,4<br />
1.13 Omklædning herrer 22,0 23,0 22,4<br />
2.1 Storkontor 24,8 25,7 24,7<br />
2.2 Teknikrum 31,1 32,1 31,5<br />
2.3 Toilet 22,9 23,9 23,2<br />
2.4 Toilet 22,9 23,9 23,2<br />
2.5 Hall 25,0 25,9 25,0<br />
2.6 Omklædning 23,2 24,2 23,6<br />
2.7 Omklædning 23,2 24,2 23,6<br />
2.8 Fitness 25,0 26,0 25,0<br />
3.1 Produktion 22,5 23,5 22,8<br />
3.2 Koldlager 21,6 22,6 22,1<br />
Som det ses i tabel 9, er juli måned <strong>og</strong>så dimensionsgivende for maksimaltemperaturen i rummene.<br />
Der var i dette projekt først projekteret håndtørrer på alle toiletter <strong>og</strong> i alle omklædningsrum. Dette<br />
er blevet udskiftet med papirservietter for at undgå temperaturer omkring 30 °C i disse rum. Der er<br />
ligeledes valgt energisparepærer til skrivebordslamperne. Der er i beregningen af solindfaldets varmetilskud<br />
regnet med en afskærmningsfaktor på 0,4, hvilket kan opretholdes ved en lys udvendig<br />
markise. Som det fremgår af tabel 9 kan der i rum med vinduer som eksempelvis konferencerummet<br />
<strong>og</strong> kontorerne i stueetagen forekomme overtemperaturer. For at dette ikke skal blive kritisk, kan der<br />
gøres yderligere tiltag i forhold til solafskærmning i disse rum. Det er vurderet, at de relativt lave<br />
overtemperaturer er acceptable, hvorfor der ikke gøres yderligere tiltag.<br />
2.3.3 Bestemmelse af dimensionsgivende varmetab<br />
I det følgende afsnit fastlægges det dimensionsgivende varmetab som bruges til bestemmelse af den<br />
nødvendige effekt fra radiatorer <strong>og</strong> varmeflader i ventilationen.
2 Indeklima Klimateknisk analyse<br />
Bestemmelse af nødvendig radiatoreffekt<br />
Radiatorerne i bygningen skal dække det varmetab, der sker fra bygningen ved transmission <strong>og</strong> infiltration.<br />
Dette skyldes, at ventilationsanlægget indblæser isotermt, hvorfor ventilationstabet dækkes<br />
af centralaggregatet. Varmetabet ved ventilation bliver dækket af ventilationsanlægget. Det samlede<br />
varmetab ved transmission <strong>og</strong> infiltration er beregnet i bilag A.2.<br />
Der regnes ikke med varmebidrag fra interne kilder eller sol, da det dimensionsgivende varmetab<br />
skal svare til det tilfælde hvor radiatorerne yder mest [DS 418:2002].<br />
Der vil i en bygning altid være et luftskifte grundet infiltrationsluft fra udeluften. Denne infiltration<br />
kan skyldes en forskel i indblæsnings- <strong>og</strong> udsugningsvolumenstrømmen, der vil skabe et over- eller<br />
undertryk i bygningen. Der er i den aktuelle bygning ikke regnet med n<strong>og</strong>en forskel i volumenstrømmene,<br />
<strong>og</strong> der vil derfor ikke være bidrag til infiltrationsluften fra ventilationsanlægget. Infiltration<br />
kan <strong>og</strong>så skyldes vind- <strong>og</strong> temperaturpåvirkninger. Infiltrationen fra disse ydre påvirkninger kan<br />
fastlægges ud fra bygningens tæthed. Det er antaget, at bygningen er af normal standard <strong>og</strong> placering,<br />
hvilket giver et infiltrationsluftskifte på ninf = 0,2 h -1 [DS 418:2002, p19].<br />
Der er regnet med transmissionstab mellem administration, produktion <strong>og</strong> koldlager, da temperaturforskellen<br />
imellem disse områder er større end 5 °C. Beregninger af de specifikke varmetab er foretaget<br />
som beskrevet i bilag A.2.<br />
De dimensionsgivende temperaturer er bestemt ud fra [DS 418:2002, p10], hvor der for produktionen<br />
<strong>og</strong> koldlageret er valgt indetemperaturer svarende til den nedre værdi af komfortintervallet i<br />
vinterhalvåret. Udetemperaturen <strong>og</strong> jordtemperaturen er henholdsvis θe = -12 °C <strong>og</strong> θjord = 10 °C. De<br />
dimensionsgivende indetemperaturer ses i tabel 10, hvor resultatet af varmetab som skal dækkes af<br />
radiatorer ligeledes er angivet.<br />
21
2 Indeklima Skitseprojektering af varmeanlæg<br />
22<br />
Tabel 10: Dimensionsgivende indetemperaturer samt varmetab som skal dækkes af radiatorer <strong>og</strong> venti-<br />
lation, jf. bilag A.2.<br />
Rum Dimensionsgivende<br />
indetemperatur θ i [°C]<br />
Varmetab dækket af<br />
radiator Φ W [W]<br />
Varmetab dækket af<br />
ventilation Φ V [W]<br />
1.1 Konferencerum 20 1664 8099<br />
1.2 Cellekontor 20 143 1329<br />
1.3 Cellekontor 20 578 1362<br />
1.4 Storkontor 20 1532 5591<br />
1.5 Teknikrum 20 67 819<br />
1.6 Rengøringsrum 20 37 221<br />
1.7 Toilet 20 25 394<br />
1.8 Toilet 20 17 394<br />
1.9 Arkiv 20 113 709<br />
1.10 Cellekontor 20 557 1462<br />
1.11 Kantine 20 954 6931<br />
1.12 Omklædning damer 20 120 1096<br />
1.13 Omklædning herrer 20 189 1749<br />
2.1 Storkontor 20 3188 10546<br />
2.2 Teknikrum 20 89 819<br />
2.3 Toilet 20 33 394<br />
2.4 Toilet 20 24 394<br />
2.5 Hall 20 809 2452<br />
2.6 Omklædning 20 163 1091<br />
2.7 Omklædning 20 163 1091<br />
2.8 Fitness 20 1947 23028<br />
3.1 Produktion 14,5 57245 171028<br />
3.2 Koldlager 5 16015 43792<br />
Bestemmelse af nødvendig varmefladeeffekt i ventilation<br />
Da der i bygningen er mekanisk ind- <strong>og</strong> udsugning vil der ske et væsentligt varmetab ved ventilationen.<br />
Varmetabet som skal dækkes af ventilationen, angivet i tabel 10, er ikke den krævede effekt fra<br />
varmefladen, da varmetabet vil blive reduceret ved indsættelse af et genvindingsanlæg, hvilket der er<br />
krav om i bygningsreglementet. Det er krævet, at varmegenvindingsgraden mindst er 0,65. [Bygningsreglementet<br />
Tillæg 12 2005]<br />
2.4 SKITSEPROJEKTERING AF VARMEANLÆG<br />
Ovenfor er det dimensionsgivende varmetab ved transmission for hvert enkelt rum i administrationsbygningen<br />
angivet i tabel 10. I dette afsnit præsenteres forskellige måder, hvorpå dette kan dækkes,<br />
<strong>og</strong> anlægstypen vælges.
2 Indeklima Skitseprojektering af varmeanlæg<br />
2.4.1 Forudsætninger<br />
Det er, som nævnt ovenfor, valgt at dække transmissionstabet ved hjælp af radiatorer. Andre metoder<br />
kunne være gulvvarme eller opvarmning ved hjælp af ventilationsanlægget. Radiatorer er valgt,<br />
idet de giver hurtig reguleringsmulighed i forhold til gulvvarme. Derudover giver radiatorer mulighed<br />
for at ventilationsanlægget kan slukkes om natten, hvilket ikke var muligt, hvis der blev varmet<br />
ved hjælp af ventilationen. Dette er økonomisk, idet vand er en bedre energibærer end luft på grund<br />
af den højere varmefylde.<br />
Det er valgt at analysere to forskellige opbygninger af radiatoranlægget, forslag A <strong>og</strong> forslag B.<br />
radiatorerne placeres som vist på figur 4 i begge skitseforslag, <strong>og</strong> forskellen er således udelukkende<br />
systemet i rørføringen. Forslag A er et konventionelt to-strengs system, <strong>og</strong> forslag B er et to-strengs<br />
system med vendt retur, som det er vist på tegning A1. Det er valgt ikke at placere radiatorer i rum<br />
med lille varmebehov. Radiatorerne i naborummene er dimensioneret til at dække varmetabet fra<br />
disse rum.<br />
Det er udelukkende de to nævnte rørføringer, der er analyseret, <strong>og</strong> det er således valgt ikke at optimere<br />
designet af varmeanlægget ud fra andre betragtninger. Det kunne eksempelvis være en mulighed<br />
at lave en rørføring, hvor rørene kun blev ført rundt i stueetagen, <strong>og</strong> derfra lodret gennem etagedækket,<br />
for at forsyne 1. etage. Denne løsning er fravalgt, da det vil betyde mange gennembrydninger<br />
af det armerede betondæk, <strong>og</strong> dermed vanskelig udførsel. Temperaturen i systemet er fastholdt til<br />
70°C i fremløb <strong>og</strong> 40°C i returløb, ligesom rørtypen er valgt til stålrør, <strong>og</strong> ikke eksempelvis bøjelige<br />
PEX-rør. Alle radiatorer er fra Hudevad, af typen P5K [Hudevad 2005]. De har alle en højde på 300<br />
mm, mens længden varierer, alt efter hvert enkelt rums varmebehov.<br />
Årsagen til at disse muligheder ikke er vurderet er, at problemfeltet er nyt for gruppen, <strong>og</strong> den fornødne<br />
ingeniørmæssige erfaring er derfor ikke til stede. Derfor er der udvalgt forskellige forslag der<br />
gennemregnes.<br />
23
2 Indeklima Skitseprojektering af varmeanlæg<br />
24<br />
Figur 4: Placering <strong>og</strong> nummerering af radiatorer.<br />
2.4.2 Vurdering af anlægstyper<br />
I det følgende vurderes de to anlægstyper, A <strong>og</strong> B, ud fra følgende kriterier:<br />
• Tryktab<br />
• Reguleringsmuligheder<br />
• Antal af væggennemførsler<br />
• Materialeforbrug<br />
• Æstetik
2 Indeklima Skitseprojektering af varmeanlæg<br />
Tryktab<br />
I bilag A.4 er vist, hvorledes vandføringen, tryktabet over en radiator <strong>og</strong> en rørstrækning beregnes.<br />
Dette er gjort for de dimensionsgivende vandføringer for både forslag A <strong>og</strong> B, <strong>og</strong> tabene er vist i<br />
tabel 11. Det er væsentligt at bemærke, at beregninger er foretaget uden forindstilling af ventiler,<br />
altså uden indregulering. Dermed vil tryktabene være væsentligt mindre end i det virkelige anlæg.<br />
Som det ses i tabel 11, er tabene væsentligt mindre i forslag A. Den største modstand, som er dimensionsgivende<br />
for pumpen er dobbelt så stor i forslag B som i forslag A.<br />
Tabel 11: Tryktab over hver radiator, inkl. fordelingsledninger.<br />
Forindstilling for ventiler er valgt fuldt åben. Placeringen af radiatorerne<br />
er vist på figur 4. Største <strong>og</strong> mindste tryktab er markeret.<br />
Radiator Tryktab, forslag A [kPa] Tryktab, forslag B [kPa]<br />
1.1 0,4 3,1<br />
1.2 0,4 3,9<br />
1.3 2,0 4,9<br />
1.4 1,8 5,0<br />
1.5 2,2 5,3<br />
1.6 2,4 5,3<br />
1.7 2,4 5,1<br />
1.8 2,6 5,0<br />
1.9 2,6 4,6<br />
2.1 0,8 3,8<br />
2.2 0,8 3,9<br />
2.3 2,3 5,5<br />
2.4 2,3 5,7<br />
2.5 2,5 5,8<br />
2.6 2,9 6,0<br />
2.7 3,0 5,9<br />
2.8 3,0 5,6<br />
Reguleringsmuligheder<br />
Som det ses i tabel 11, er forholdet mellem største <strong>og</strong> mindste tryktab størst i forslag A, hvor forholdet<br />
er en faktor 7. Forholdet i forslag B er en faktor 2. Dermed er forslag B, vendt retur, nemmere at<br />
indregulere.<br />
Væggennemførsler<br />
Som det ses af tegning A.1, er der væsentligt færre væggennemførsler i forslag A end i forslag B.<br />
Materialeforbrug<br />
Forslag A består af ca. 225 m rør, <strong>og</strong> forslag B består af ca. 315 m rør.<br />
Æstetik<br />
Forslag A vurderes til at være mere æstetisk end forslag B, idet forslag B består af længere rør, der<br />
mange steder ikke løber den direkte vej til en radiator, <strong>og</strong> hvor det hensigtsmæssige i rørets placering<br />
derfor ikke er åbenlyst.<br />
25
2 Indeklima Skitseprojektering af varmeanlæg<br />
Valg af system<br />
Ud fra de ovennævnte kriterier er det valgt at arbejde videre med forslag A, idet dets reguleringsmæssige<br />
ulemper er mindre end fordelene.<br />
26<br />
2.4.3 Produktion<br />
Der er i dette projekt ikke projekteret et varmeanlæg for produktionen. Dette areal vil have et separat<br />
opvarmningssystem, således at dette er muligt at styre særskilt fra administrationsbygningen. Der er<br />
flere muligheder for at opvarme dette areal, der er karakteriseret ved en stor rumhøjde:<br />
• Strålevarme<br />
• Ventilationsopvarmning<br />
Strålevarme kan tilvejebringes enten ved et stråleloft, -væg, eller store radiatorer. Fordelen ved strålevarme<br />
er at der skabes en meget ensartet temperatur i det høje rum, således at den lodrette temperaturgradient<br />
bliver meget lille. Dermed vil temperaturen under loftet bliver forholdsvis lav, hvorfor<br />
varmetabet mindskes. Ulempen ved strålevarme er en forholdsvis lang genopvarmningstid.<br />
Genopvarmningstiden er kort, hvis produktionen opvarmes med luftvarme, dvs. ren konvektion. Her<br />
er det muligt at konstruere et system, der kan give store mængder varm luft på kort tid. Dette vil<br />
være en fordel, hvis der køres med natsænkning, eller hvis portene vil stå åbne i længere tid ad gangen.
2 Indeklima Detaildimensionering af varmeanlæg<br />
2.5 DETAILDIMENSIONERING AF VARMEANLÆG<br />
Den overordnede opbygning af det valgte varmeanlæg er skitseret på figur 5.<br />
Radiator 1.2<br />
Radiator 1.1<br />
Radiator 1.3<br />
Radiator 1.4<br />
Radiator 1.9<br />
Radiator 1.8<br />
Radiator 1.7<br />
Radiator 1.6<br />
Radiator 1.5<br />
Trykreguleringsventil<br />
Kontraventil<br />
ShuntReguleringventil<br />
Fjernvarme<br />
frem<br />
Filter<br />
Fjernvarme<br />
retur<br />
Shuntledning<br />
Radiator 2.2<br />
Radiator 2.1<br />
Radiator 2.3<br />
Radiator 2.4<br />
Fremløb<br />
Returløb<br />
Radiator 2.8<br />
Radiator 2.7<br />
Radiator 2.6<br />
Radiator 2.5<br />
Figur 5: Oversigtsmæssig opbygning af det valgte varmeanlæg. Hovedstopventiler for fjernvarmefrem- <strong>og</strong><br />
returløb samt radiatorventiler er ikke indtegnet. Nummereringen af radiatorerne er foretaget jf. figur 4.<br />
Ved detaildimensioneringen er følgende områder behandlet:<br />
• Tilslutning til fjernvarmeanlæg<br />
• Regulering af fremløbstemperatur<br />
• Termostaternes autoritet<br />
• Forindstilling af radiatorer<br />
• Pumpetype<br />
Tilslutning til fjernvarmeanlæg<br />
Det er valgt at tilslutte systemet direkte til fjernvarmeforsyning, som det er vist på figur 5. Herved<br />
forbedres effektiviteten i systemet, idet det undgås at placere en varmeveksler, over hvilken der både<br />
vil ske tryk- <strong>og</strong> temperaturfald. Ydermere er det ikke nødvendigt at placere en ekspansionsbeholder i<br />
systemet, idet fjernvarmeværkets sikkerhed mod ekspansion føres direkte ind i det lokale anlæg.<br />
Ulempen ved direkte tilslutning er større konsekvenser ved et eventuelt brud på rør i anlægget. Derudover<br />
vil der komme slam fra fjernvarmeledninger, der opfanges i et filter, jf. figur 5, <strong>og</strong> det statiske<br />
tryk i rørene vil være det samme som i fjernvarmeværkets returløb. Dette tryk skal rørene dimensioneres<br />
for.<br />
27
2 Indeklima Detaildimensionering af varmeanlæg<br />
Regulering af fremløbstemperatur<br />
Den dimensionsgivende fremløbstemperatur er sat til fjernvarmeanlæggets fremløbstemperatur, 70<br />
°C. Afkølingen skal være mindst 30 °C, <strong>og</strong> der er valgt en returtemperatur på 40 °C. [Bygningsreglementet<br />
1995, 12.2.5] Da der ikke løber rør uden for bygningen, er der ikke medregnet temperaturfald<br />
i rør, da disse vil bidrage til den almene bygningsopvarmning.<br />
Der vil ikke være brug for den dimensionsgivende varmeydelse i størsteparten af driftstiden. For at<br />
opretholde et passende flow i systemet er det valgt at regulere fremløbstemperaturen som funktion af<br />
udetemperaturen. Dette gøres ved den på figur 5 skitserede shunt-ledning <strong>og</strong> -ventil, der som funktion<br />
af fremløbstemperaturen <strong>og</strong> udetemperaturen regulerer mængden af returvand, der blandes med<br />
fremløbsvandet.<br />
For at sikre effektiviteten af shunt-ledningen er en trykreguleringsventil monteret på fremløbs- <strong>og</strong><br />
returledningen, som vist på figur 5. Denne sikrer, at tryktabet over systemet holdes konstant, lig med<br />
tryktabet over shunt-ventilen.<br />
Termostaternes autoritet<br />
For at sikre et stift net, dvs. et system hvor radiatortermostater ikke påvirker hinanden væsentligt<br />
indbyrdes, er følgende overvejet:<br />
• Placering af strengreguleringsventiler<br />
• Størrelse af rør<br />
Som tommelfingerregel kan et net regnes for stift, hvis mindst halvdelen af trykfaldet over en radiatorstreng<br />
sker ved selve radiatoren [Steen-Thøde 2005].<br />
Placering af strengreguleringsventiler<br />
Normalt placeres strengreguleringsventiler i et system for at regulere flowet strengene imellem. En<br />
typisk placering for det aktuelle system er skitseret på figur 6.<br />
28<br />
Radiator 1.2<br />
Radiator 1.1<br />
Radiator 1.3<br />
Radiator 1.4<br />
Radiator 1.9<br />
Radiator 1.8<br />
Radiator 1.7<br />
Radiator 1.6<br />
Radiator 1.5<br />
Radiator 2.2<br />
Radiator 2.1<br />
Figur 6: Mulig placering af strengreguleringsventiler.<br />
Radiator 2.3<br />
Radiator 2.4<br />
Radiator 2.8<br />
Radiator 2.7<br />
Radiator 2.6<br />
Radiator 2.5<br />
Eventuel benyttelse af strengreguleringsventiler er vurderet ud fra Frese S1 + dynamiske strengreguleringsventiler.<br />
Af hensyn til autoriteten, er det valgt at projektere anlægget uden strengreguleringsventiler,<br />
idet trykfaldet over disse skal være mindst 10 kPa [Frese 2004]. Uden ventilerne er det<br />
muligt at projektere anlægget med et samlet maksimalt tryktab omkring 11 kPa, hvoraf størsteparten
2 Indeklima Detaildimensionering af varmeanlæg<br />
sker over radiatorerne, som det er vist i tabel 12. Det er vurderet, at dette er tilstrækkeligt til at sikre<br />
radiatortermostaternes autoritet.<br />
Derudover mindskes både drifts- <strong>og</strong> anlægsomkostningerne ved at projektere systemet uden ventilerne,<br />
idet cirkulationspumpen skal levere et mindre drivtryk, <strong>og</strong> ventilerne ikke skal indkøbes.<br />
Størrelse af rør<br />
Radiatoranlægget er projekteret med ½’’ stålrør med gevind. En løsning, hvor disse erstattes af ⅜’’<br />
stålrør er <strong>og</strong>så vurderet. Uden forindstilling af radiatorerne er det største tryktab ved ½’’ rør ca. 3<br />
kPa. For ⅜’’ rør er det tilsvarende tal ca. 11 kPa. For at give stor autoritet for hver enkel radiatortermostat<br />
med en lille pumpeydelse, er ½’’ rør valgt.<br />
Returløbs- <strong>og</strong> termostatventiler er som følge heraf valgt til henholdsvis Danfoss RLV 15 <strong>og</strong> RA-U<br />
15, idet disses tilslutning er til ½’’ gevindrør.<br />
Forindstilling af radiator<br />
For at balancere systemet er der valgt forindstillinger for både returløbs- <strong>og</strong> termostatventiler, således<br />
at tryktabene over hver enkel radiators streng er så ens som muligt. Forindstillinger <strong>og</strong> tryktabene<br />
over radiatorstrengene er angivet i tabel 12. Som det ses, er enkelte radiatorers samlede tryktab<br />
væsentligt lavere end de andre radiatorers. Dette skyldes, at den laveste forindstilling af returløbsventilen,<br />
hvor producenten har opgivet en kv-værdi, er ¼ omdrejning fra fuldt lukket. I praksis<br />
vil det være muligt at vælge en lavere forindstilling, hvis der forekommer problemer i anlægget.<br />
Tabel 12: Tryktab for radiatorerne i administrationen. Placeringen af radiatorerne fremgår af figur 4. Tryktab<br />
over radiator <strong>og</strong> kreds er defineret på figur 7. Det dimensionsgivende tryktab er markeret<br />
Radiator Flow Forindstilling, Forindstilling, Tryktab over Tryktab over Samlet tab<br />
l [ h ] termostatventil returløbsventil radiator [kPa] kreds [kPa] [kPa]<br />
1.1 6 1 1/4 8,1 0,4 8,5<br />
1.2 8 1,5 1/4 6,7 0,4 7,1<br />
1.3 30 3,5 4 8,8 1,7 10,5<br />
1.4 18 2,5 4 9,2 1,6 10,9<br />
1.5 26 3,5 1/2 7,3 2,0 9,3<br />
1.6 26 3,5 1/4 8,5 2,2 10,7<br />
1.7 17 2,5 1/4 8,3 2,3 10,6<br />
1.8 24 3,5 1/4 7,1 2,4 9,5<br />
1.9 24 3,5 1/4 7,1 2,4 9,5<br />
2.1 5 1 1/4 5,5 0,8 6,3<br />
2.2 5 1 1/4 5,5 0,8 6,3<br />
2.3 28 3,5 1/2 8,3 2,0 10,3<br />
2.4 28 3,5 1/2 8,3 2,0 10,3<br />
2.5 23 3,5 1/2 6,7 2,3 9,0<br />
2.6 30 4,5 4 6,5 2,6 9,1<br />
2.7 30 4 4 7,0 2,7 9,7<br />
2.8 30 4 4 7,0 2,7 9,7<br />
SUM 357<br />
29
2 Indeklima Skitseprojektering af ventilationsanlæg<br />
30<br />
Radiatortab<br />
Tab i alt<br />
Figur 7: Det samlede tryktab er tabet over radiatoren adderet med tabet over kredsen<br />
(som er fælles med andre radiatorer).<br />
Pumpetype<br />
Til anlægget er der, jf. bilag A.4 valgt en cirkulationspumpe fra Grundfos, type Alpha Pro 15-40<br />
130. Den dimensionsgivende vandstrøm er 357 l , med et tryk på 10,9 kPa, jf. tabel 12. Placeringen<br />
h<br />
af pumpen fremgår af figur 5.<br />
2.6 SKITSEPROJEKTERING AF VENTILATIONSANLÆG<br />
Det er valgt at projektere administrationsbygningen med et mekanisk CAV-ventilationsanlæg. Det er<br />
valgt at skitseprojektere to forslag. I det følgende vælges først indblæsnings- <strong>og</strong> udsugningsarmaturer,<br />
hvorefter en af løsningerne vælges.<br />
2.6.1 Valg af indblæsningsarmaturer<br />
Der er foretaget en analyse af to forslag til ventilering af administrationsbygningen. Den ene metode,<br />
forslag 1, er baseret på at alle ventilationskanaler føres langs den indervæg, der skiller administrationsbygningen<br />
<strong>og</strong> produktionen, som vist på figur 8. Indblæsningen <strong>og</strong> udsugning sker gennem væggen<br />
nær loftet. Fordelen ved denne metode er, at rummets højde ikke mindskes som følge af et sænket<br />
loft, men i situationer hvor der indblæses med en undertemperatur kan der være problemer med<br />
at opnå tilstrækkelig gennemskylning af lokalet.<br />
Figur 8: Skitsemæssig placering af indblæsningsarmaturer ved indblæsning gennem væg, forslag 1. Udsugningskanaler<br />
løber som indblæsningskanaler, blot i en lavere højde.
2 Indeklima Skitseprojektering af ventilationsanlæg<br />
Ved forslag 2 ventileres der ved indblæsning <strong>og</strong> udsugning i loftet jf. figur 9. Ved situationer, hvor<br />
der indblæses med en undertemperatur giver denne metode stadig god mulighed for en grundig gennemskylning<br />
af rummet, men der kræves et sænket loft.<br />
Figur 9: Skitsemæssig opbygning af ventilationsanlæg ved indblæsning gennem loft, forslag 2.<br />
For de to skitsemæssige udformninger af ventilationssystemet er der i bilag A.5 dimensioneret indblæsningsarmaturer.<br />
Baggrunden for dimensioneringen er, at der ikke ønskes lufthastigheder i opholdszonen,<br />
der overstiger 0,18 m/s om vinteren <strong>og</strong> 0,22 m/s om sommeren, jf. Bilag A.1. Der er i<br />
dimensioneringen ikke skelnet mellem sommer <strong>og</strong> vinter. Der er derfor tilstræbt en maksimal lufthastighed<br />
på 0,2 m/s, hvilket <strong>og</strong>så er praktisk, da producenterne af indblæsningsarmaturer oftest angiver<br />
kastelængden, l02.<br />
Opholdszonen defineres som givet i figur 10. Generelt er afstanden mellem ydervægge <strong>og</strong> opholdszonen<br />
0,6 m <strong>og</strong> 0,1 m ved indervægge. [DS 474:1993]<br />
Indervæg<br />
Loft<br />
0,1 m 0,6 m<br />
Opholdszone<br />
Figur 10: Opholdszonen. [DS 474:1993]<br />
For administrationsbygningens første sal er dimensioneringen foretaget ved håndberegninger <strong>og</strong><br />
tabelopslag. For stueetagen er indblæsningsarmaturerne fastsat ved pr<strong>og</strong>rammet DIMcomfort. Begge<br />
ventilationsmetoder baseres på opblandingsventilation <strong>og</strong> det er i beregningen antaget at der indblæses<br />
isotermt. Konsekvensen af denne antagelse er vurderet i forhold til luftstrålens indtrængningslængde,<br />
idet der indblæses med en undertemperatur. Som hovedregel er der balanceret ventilering,<br />
hvilket betyder at der udsuges <strong>og</strong> indblæses lige store luftmængder i de enkelte rum. For at modvirke<br />
1,8 m<br />
Ydervæg<br />
31
2 Indeklima Skitseprojektering af ventilationsanlæg<br />
en luftstrøm fra forurenede områder, som toiletter, til kontorområder er dette princip fraveget en<br />
smule. Derfor vil der ikke være indblæsning, men kun udsugning på toiletterne.<br />
Der er ved DIMcomfort fastsat en række udsugningsarmaturer, der opfylder kravet om balanceret<br />
udsugning. Fastlæggelsen af disse armaturer er udelukkende baseret på dette krav samt ønsket om et<br />
støjniveau på maksimalt 35 dB(A).<br />
Forslag 1: Indblæsning gennem væg<br />
Ved indblæsning gennem væg er det valgt at anvende LindabComfort Bagkantindblæsning, som vist<br />
i figur 11.<br />
For de enkelte rum i administrationsbygningen er der foretaget en dimensionering, således at kravene<br />
til den termiske komfort er overholdt. På baggrund af de dimensionsgivende luftskifter <strong>og</strong> volumenstrømme<br />
for samtlige rum i bygningen jf. tabel 7, er der bestemt et antal indblæsningsarmaturer.<br />
Resultatet af dimensioneringen i overetagen ses i tabel 13. Der vil som hovedregel blive indblæst<br />
med en lille undertemperatur, idet der er en tendens til at kold luft virker mere frisk. På denne baggrund<br />
er det vurderet, hvor stor en undertemperatur der kan tillades, såfremt der ikke ønskes luftha-<br />
m<br />
stigheder der overstiger 0,2 i opholdszonen. Beregningen er udført i bilag A.5, <strong>og</strong> resultatet er<br />
s<br />
givet i tabel 13.<br />
Der indblæses ikke på toiletterne, rum 2.3 <strong>og</strong> 2.4, hvor den beregnede friskluftmængde er tillagt det<br />
tilstødende rum, 2.5. Herfra vil luften strømme ind på toiletterne, hvor der udsuges. Dermed undgås<br />
lufttransport fra mere forurenende rum til mindre forurenende rum<br />
32<br />
Figur 11: LindabComfort Bagkantindblæsning. [Lindab 1998]
2 Indeklima Skitseprojektering af ventilationsanlæg<br />
Tabel 13: Data for forslag 1 for de enkelte rum i overetagen.<br />
Rum 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8<br />
Antal armaturer 5 1 - - 3 1 1 8<br />
Metode for indblæsning<br />
Fri Mod loft - - Fri Fri Fri Fri<br />
Dimension af armaturer<br />
[ mm×mm ]<br />
500×250 200×100 - - 400×150 400×150 400×150 500×250<br />
Flow pr. armatur [ ] l 54,4 21 - - 27,7 28 28 74<br />
s<br />
Ønsket<br />
[m]<br />
kastelængde 7,7 – 8,3 2,4 – 2,6 - - 7,7 – 8,3 5,7 – 6,0 5,7 – 6,0 7,7 – 8,3<br />
Korrigeret l02 [m] 7,5 2,5 - - 8,4 6,5 6,5 8,6<br />
Støjniveau pr. armatur<br />
[dB(A)]<br />
< 20 33 - - 24 24 24 22<br />
Trykfald pr. armatur<br />
[Pa]<br />
12 85 - - 45 48 48 20<br />
Maksimal tilladelig 0,9 20,4 0,7 1,2 1,2 1,6<br />
undertemperatur [ºC]<br />
Som det ses i tabel 13 er den maksimalt tilladelige undertemperatur generelt ikke stor. Dette vil bevirke<br />
at på dage, hvor der er varmt i bygningen kan der forekomme lufthastigheder i opholdszonen<br />
der overstiger<br />
m 0,2 . s<br />
I underetagen er der anvendt en anden type indblæsningsarmatur, idet ventilationsspr<strong>og</strong>rammet<br />
DIMcomfort ikke indeholder data for LindabComfort Bagkantindblæsning. Indblæsningen sker med<br />
et lignende armatur, RVA bagkantarmatur jf. figur 12.<br />
Figur 12: RVA bagkantarmatur. [Lindab 2005a]<br />
Data for de valgte armaturer er givet i tabel 14.<br />
Tabel 14: Data for forslag 1 for de enkelte rum i underetagen.<br />
Rum 1.1 1.2 1.3 1.4 1.9 1.10 1.11 1.12 1.13<br />
Antal armaturer 3 1 1 3 1 1 4 1 2<br />
Dimension af tilslutning [ mm ] 200 125 125 200 80 125 160 100 100<br />
Flow pr. armatur [ ] l<br />
s 69,7 34,4 35,1 48,0 18,3 37,7 44,7 28,3 22,6<br />
33
2 Indeklima Skitseprojektering af ventilationsanlæg<br />
Forslag 2: Indblæsning under loft<br />
Ved indblæsning under loft er det valgt at anvende LindabComfort loftdiffusor LCA, som vist i figur<br />
13.<br />
34<br />
Figur 13: LindabComfort loftdiffusor, LCA [Lindab 1998].<br />
Ved denne metode er der ligeledes valgt armaturer der overholder de stillede komfortkrav. Resultatet<br />
af dimensioneringen i overetagen er vist i tabel 15.<br />
Tabel 15: Data for forslag 2 i de enkelte rum.<br />
Rum 2.1 2.2 2.5 2.6 2.7 2.8<br />
Armaturtype LCA LCA LCA LCA LCA RKD<br />
Antal armaturer 7 1 2 1 1 4<br />
Diameter af armaturer [mm] 160 100 125 125 125 600<br />
Flow pr. armatur [ ] l<br />
s 38,9 21 41,5 28 28 148,5<br />
Ønsket kastelængde [m] 2,1 – 2,8 1,5 – 2,0 2,55 – 2,8 4,28 – 5,7 4,28 – 5,7 2,2 – 2,8<br />
Korrigeret l 02 [m] 2,2 1,7 2,7 5,2 5,2 2,8<br />
Støjniveau pr. armatur [dB(A)] 25 26 32 36 36 35<br />
Trykfald pr. armatur [Pa] 50 30 50 40 40 35<br />
Maksimal undertemperatur [ºC] 0,5 0,4 0,5 0,1 0,1 0,1<br />
På grund af et stort nødvendigt flow i fitnessrummet er der anvendt en anden type indblæsningsarmatur.<br />
Der indblæses med RKD+MTB-1 600, vist i figur 14. Dette armatur er anvendt hvor der ønskes<br />
et stort flow uden at kastelængden bliver alt for lang.<br />
Figur 14: LindabComfort rotationsdiffusor RKD<br />
[Lindab 1998]
2 Indeklima Skitseprojektering af ventilationsanlæg<br />
Som ved forslag 1 er der fastsat en række armaturer i underetagen til den videre dimensionering af<br />
kanalsystemet. Data for de valgte armaturer er angivet i tabel 16.<br />
Tabel 16: Data for forslag 2 for de enkelte rum i underetagen.<br />
Rum 1.1 1.2 1.3 1.4 1.9 1.10 1.11 1.12 1.13<br />
Armaturtype LCA LCA LCA LCA LCA LCA LCA LCA LCA<br />
Antal armaturer 4 1 1 4 1 1 3 1 2<br />
Dimension af tilslutning [ mm ] 200 160 160 200 125 160 250 125 160<br />
Flow pr. armatur [ ] l<br />
52,3 34,4 35,1 36,1 18,3 37,7 59,6 28,3 22,6<br />
s<br />
2.6.2 Valg af udsugningsarmaturer<br />
Den vigtigste parameter for udsugningsarmaturer er støjniveauet, hvorfor dette er lagt til grund for<br />
valget af disse. CADvent, et dimensioneringspr<strong>og</strong>ram fra Lindab, opgiver støjen for den valgte luftmængde,<br />
<strong>og</strong> et samlet støjniveau på maksimalt 35 dB(A) er valgt som kriterium.<br />
Ved forslag 1 er forskellige størrelser af standardrist F20, vist på figur 15, benyttet. Til udsugning på<br />
toiletter er CRL loftdiffusor, vist på figur 16, d<strong>og</strong> brugt for både forslag 1 <strong>og</strong> 2.<br />
Figur 15: F20 Standardrist. [Lindab 1998]<br />
Figur 16: CRL loftdiffusor. [Lindab 1998]<br />
Til forslag 2 er LCA loftdiffusor, vist på figur 17, anvendt generelt. Denne er den samme som er<br />
anvendt til indblæsning. Til udsugning i fitnessrummet er RKA rotationsarmatur vist i figur 18 anvendt,<br />
da det ligner RKD indblæsningsarmaturet. At det samme armatur ikke er valgt, skyldes at<br />
RKA har et lavere støjniveau.<br />
Figur 17: LCA loftdiffusor. [Lindab 1998]<br />
Figur 18: RKA rotationsarmatur. [Lindab 1998]<br />
35
2 Indeklima Skitseprojektering af ventilationsanlæg<br />
36<br />
2.6.3 Rørføring<br />
I det følgende beskrives, hvorledes det er muligt at udføre de ovenfor beskrevne forslag 1 <strong>og</strong> 2. Begge<br />
forslag er skitseprojekteret ved hjælp af CADvent.<br />
Forudsætninger<br />
Alle rør er valgt til Lindab Safe, vist på figur 19. Disse spiralfalsede, cirkulære rør er valgt frem for<br />
rektangulære, idet de er billigere, tættere <strong>og</strong> enkle at montere. Ulempen er et større pladsbehov. Størrelsen<br />
af alle kanalerne er valgt ud fra et maksimalt ønskeligt tryktab på 1,2 Pa . Enkelte steder er<br />
m<br />
dette fraveget på grund af pladshensyn.<br />
Figur 19: Lindab Safe komponenter. [Lindab 2005c]<br />
Det er valgt ikke at isolere kanalerne. Eventuelt kunne det vælges at isolere indblæsningskanalerne,<br />
idet indblæsningens temperatur om sommeren vil blive højere end udeluftens, da luften opvarmes i<br />
kanalerne. Derved mindskes køleeffekten i de enkelte rum, hvor der indblæses. Det vurderes d<strong>og</strong>, at<br />
dette ikke vil have større betydning i det aktuelle tilfælde.<br />
Frihøjden af hver etage er sat til 3000 mm. Et eventuelt nedhængt loft vil mindske denne højde.<br />
Teknikrummets placering er fastholdt i projekteringen.<br />
Forslag 1<br />
På figur 20 er forslag 1 vist. Som det er beskrevet ovenfor, er dette forslag baseret på, at kanalerne<br />
hovedsageligt føres på væggen i produktionen, som det ses på figur 21.
2 Indeklima Skitseprojektering af ventilationsanlæg<br />
Figur 20: Forslag 1. Til venstre stueetagen, til højre 1. etage. Snit AA er vist på figur 24, Snit BB er<br />
vist på figur 22.<br />
Figur 21: Forslag 1 set fra produktion, jf. figur 20.<br />
37
2 Indeklima Skitseprojektering af ventilationsanlæg<br />
Indblæsningen sker med de i afsnit 2.6.1 valgte armaturer. Hvor der ventileres fra kanaler i produktionen,<br />
sker indblæsningen <strong>og</strong> udsugningen i to forskellige niveauer under loftet, som det er vist på<br />
figur 22. Indblæsningen <strong>og</strong> udsugningens placering i rummet er vist på figur 23.<br />
38<br />
3000 mm<br />
2500 mm<br />
2100 mm<br />
Figur 22: Snit BB på figur 20. Ventilation i konferencerummet,<br />
rum 1.1. Højderne er angivet over<br />
gulvniveau.<br />
Figur 23: Indblæsningen <strong>og</strong> udsugning i konferencerummet,<br />
rum 1.1 set fra rummet.<br />
Idet ikke alle rum i administrationsbygningen har en væg til fælles med produktionen, er det nødvendigt<br />
at føre kanaler ind i bygningen. For at betjene rum 1.10, 1.11, 1.12 <strong>og</strong> 1.13 er der ført kanaler<br />
under et nedhængt loft i gangarealet, som vist på figur 24. Det er nødvendigt at acceptere en<br />
loftshøjde på 2200 mm, for at stikledningerne kan krydse under fordelingskanalerne. Som det ses på<br />
figur 24 sker indblæsningen her i samme højde som udsugningen.<br />
Rum 1.4 <strong>og</strong> 1.9 ventileres efter princippet med nedhængt loft, som det er skitseret på figur 24. I disse<br />
rum er loftet d<strong>og</strong> kun nedhængt i den del af rummet, hvor der føres ventilationskanaler. I resten af<br />
rummet udnyttes den fulde rumhøjde på 3000 mm.<br />
3000 mm<br />
2400 mm<br />
2200 mm<br />
Figur 24: Snit AA på figur 20. Det er kun medtaget 2,5 m i dybden. Ventilationskanalerne<br />
over gangarealet i stueetagen. Højderne er angivet over gulvniveau.<br />
På figur 25 er vist, hvorledes centralaggregatet tilsluttes de to etager samt indsugning <strong>og</strong> afkast på<br />
taget.
2 Indeklima Skitseprojektering af ventilationsanlæg<br />
Figur 25: Fordelingen mellem stuen <strong>og</strong> 1. etage for forslag 1 i isometrisk afbildning.<br />
Forslag 2<br />
På figur 26 er forslag 2 vist. Som det er beskrevet ovenfor, er dette karakteriseret ved, at indblæsning<br />
<strong>og</strong> udsugning sker fra et nedhængt loft. Som det er vist på figur 26, er dette forslag muligt at udføre,<br />
uden at ventilationskanalerne krydses over det nedhængte loft. Loftshøjden i hele bygningen kan<br />
dermed holdes på 2,50 m. Rørføringen er anderledes end skitseret i figur 9 side 31, for at undgå disse<br />
krydsninger.<br />
39
2 Indeklima Skitseprojektering af ventilationsanlæg<br />
40<br />
Figur 26: Forslag 2. Til venstre stueetagen, til højre 1. etage.<br />
På figur 27 er i perspektiv vist, hvorledes rørføringen forløber over kantinen, rum 1.11.
2 Indeklima Skitseprojektering af ventilationsanlæg<br />
Figur 27: Ventilationsanlægget over kantinen, rum 1.11, set nederst fra højre, jf. figur 26. Anlægget over kantinen<br />
er fremhævet.<br />
Fordelingen fra centralaggregatet til de to etager er udført efter samme princip som forslag 1, <strong>og</strong> er<br />
vist på figur 28.<br />
Figur 28: Fordelingen mellem stuen <strong>og</strong> 1. etage for forslag 2 i isometrisk afbildning.<br />
2.6.4 Valg af ventilationsforslag<br />
For at træffe et kvalificeret valg mellem de to opstillede forslag til ventilation af administrationsbygningen,<br />
er disse vurderet ud fra følgende kriterier:<br />
41
2 Indeklima Skitseprojektering af ventilationsanlæg<br />
42<br />
• Tryktab<br />
• Støj<br />
• Følsomhed for undertemperatur<br />
• Rumhøjde<br />
• Synlige rør<br />
• Pris<br />
• Udførelse<br />
Tryktab<br />
Tryktabet over indblæsningen <strong>og</strong> udsugningen er for de to forslag beregnet med CADvent, <strong>og</strong> vist i<br />
tabel 17. Yderligere er det angivet, hvor mange ekstra indreguleringsspjæld det er nødvendigt at<br />
indsætte, ud over trykfordelingsboksenes spjæld.<br />
Tabel 17: Tryktab for de to skitseforslag.<br />
Tryktab [Pa] Antal ekstra spjæld<br />
Forslag 1 – indblæsning 114 1<br />
Forslag 2 – indblæsning 136 1<br />
Forslag 1 - udsugning 214 3<br />
Forslag 2 - udsugning 219 7<br />
Som det ses, kan forslag 1 projekteres med et mindre tryktab <strong>og</strong> et mindre antal indreguleringsspjæld.<br />
Forskellen på de to forslag er d<strong>og</strong> ikke markant.<br />
Støj<br />
Ved hjælp af CADvent er den resulterende støj fra såvel armaturerne som centralaggregatet, beregnet<br />
for alle armaturer i de to forslag. Den gennemsnitlige A-vægtede støj er angivet i tabel 18.<br />
Tabel 18: Gennemsnitlig støj for de to skitseforslag.<br />
Middelstøj [dB(A)]<br />
Forslag 1 – indblæsning 60,8<br />
Forslag 2 – indblæsning 54,7<br />
Forslag 1 - udsugning 59,3<br />
Forslag 2 - udsugning 47,4<br />
Som det ses, er støjen meget kraftig. Dette skyldes, at der ikke er indsat lyddæmpere på ventilationskanalerne.<br />
Det ses d<strong>og</strong> tydeligt, at forslag 2 giver en væsentlig mindre middelstøj, hvorfor den nødvendige<br />
dæmpning er mindre for dette forslag.<br />
Følsomhed for undertemperatur<br />
Som det er beskrevet i afsnit 2.6.1 er forslag 1 væsentlig mere følsom overfor indblæsning med undertemperaturer,<br />
idet indblæsningsarmaturerne i dette forslag er placeret ved den samme væg. Forslag<br />
2 er mindre følsom, idet armaturernes placering fordelt i rummet stadig giver mulighed for opblanding<br />
i hele rummet, selvom indtrængningslængden skulle mindskes. For forslag 2 halveres den<br />
nødvendige kastelængde dermed i rum med én række armaturer, <strong>og</strong> i rum med to rækker armaturer<br />
reduceres den til en fjerdedel.
2 Indeklima Skitseprojektering af ventilationsanlæg<br />
Rumhøjde<br />
Som det er beskrevet ovenfor, giver forslag 1 mulighed for de fleste steder i bygningen at have en<br />
rumhøjde på 3 m. I modsætning hertil er det kun muligt at have en rumhøjde på 2,5 m i hele bygningen,<br />
hvis forslag 2 vælges.<br />
Synlige rør<br />
I forslag 1 vil der være mange synlige rør uden på administrationsbygningen, ind mod produktionen,<br />
jf. figur 21 på side 37. Disse reduceres til et minimum i forslag 2.<br />
Pris<br />
Et prisoverslag for de to forslag er angivet i tabel 19.<br />
Tabel 19: Overslag for de to forslags materiale, ekskl. moms, fragt <strong>og</strong> centralaggregat.<br />
[Lindab 2005b]<br />
Armaturer <strong>og</strong> trykfordelingsbokse [DKK] Rør, bøjninger osv. [DKK] Totalbeløb [DKK]<br />
Forslag 1 107.000 81.000 188.000<br />
Forslag 2 110.000 94.000 204.000<br />
Som det ses, er forslag 2 knap 10 % dyrere end forslag 1. Ydermere vil forslag 2 medføre udgifter til<br />
sænkning af lofter.<br />
Udførelse<br />
Et mål for, hvor enkelt systemet er at udføre i praksis, er antallet af bøjninger <strong>og</strong> det samlede antal<br />
komponenter i systemet. Dette er angivet i tabel 20<br />
Tabel 20: Antal komponenter i ventilationsforslagene.<br />
Antal bøjninger Totalt antal komponenter<br />
Forslag 1 55 382<br />
Forslag 2 57 452<br />
Da forslag 1 indeholder færre komponenter end forslag 2, antages det at dette forslag er hurtigere, <strong>og</strong><br />
dermed billigere, at montere.<br />
Valg<br />
På basis af de ovennævnte informationer om de to anlæg er tabel 21 opstillet.<br />
Tabel 21: Oversigt over fordele <strong>og</strong> ulemper for de to forslag. Vægtning<br />
af de forskellige parametre er udtrykt ved antallet af plustegn.<br />
Forslag 1 Forslag 2<br />
Tryktab ++<br />
Støj +++<br />
Følsomhed for undertemperatur +++<br />
Rumhøjde +<br />
Synlige rør +<br />
Pris ++<br />
Udførelse +<br />
43
2 Indeklima Detailprojektering af ventilationsanlæg<br />
Det er valgt at arbejde videre med forslag 2, idet følsomheden over for undertemperaturer <strong>og</strong> den<br />
mindre støj vurderes at veje tungere end de andre faktorer.<br />
44<br />
2.6.5 Ventilation af produktion <strong>og</strong> koldlager<br />
Der er i dette projekt ikke projekteret et ventilationsanlæg for produktionen <strong>og</strong> koldlageret. De lave<br />
luftskifter på 0,8 h -1 <strong>og</strong> 0,7 h -1 for henholdsvis produktionen <strong>og</strong> koldlageret jf. tabel 7 på side 17 gør,<br />
at der ved valg af opblandingsventilation må benyttes dyser med lang kastelængde til indblæsning,<br />
for at sikre tilstrækkelig opblanding. Alternativt er det en mulighed at benytte fortrængningsventilation,<br />
hvis der ikke findes processer i rummene, der vil bidrage til en utilsigtet opblanding af luften.<br />
2.7 DETAILPROJEKTERING AF VENTILATIONSANLÆG<br />
I det følgende er gennemgået, hvorledes det valgte ventilationsanlæg, forslag 2, er detaildimensioneret.<br />
Ved dimensioneringen er CADvent anvendt, da det i bilag A.6 er vist, at CADvents beregninger<br />
stemmer overens med håndberegninger.<br />
2.7.1 Optimering af anlæg<br />
Det er undersøgt, hvorvidt en yderligere optimering af forslag 2 er mulig. Optimeringen er foretaget<br />
ved, at den dimensionsgivende strækning for indblæsningen <strong>og</strong> udsugningen er fundet. Derefter er<br />
det undersøgt, om en forøgelse af kanaldimension eller ændring af kanalføring vil give en væsentlig<br />
formindskelse af tryktabet. Optimeringen er stoppet, når placeringen af det dimensionsgivende armatur<br />
ved små ændringer skifter, således at tryktabet vil være tilnærmelsesvis det samme i systemets<br />
forskellige yderpunkter.<br />
Der er eksempelvis ændret på dimensionen af bøjningen omkring centralaggregatets tilslutning til<br />
udsugningen, jf. figur 29. Diameteren er ændret fra 400 mm til 630 mm. Der er <strong>og</strong>så ændret på størrelsen<br />
af indblæsningskanalerne vist på figur 30. Her er diameteren ændret fra 315 mm til 450 mm.
2 Indeklima Detailprojektering af ventilationsanlæg<br />
Figur 29: Tilslutning til centralaggregatets udsugning før <strong>og</strong> efter optimeringen,<br />
henholdsvis til venstre <strong>og</strong> til højre.<br />
Figur 30: Forløb af indblæsningens tilslutningsledning på 1. etage før <strong>og</strong> efter optimeringen,<br />
henholdsvis til venstre <strong>og</strong> til højre.<br />
Efter optimeringen er de dimensionsgivende tryktab for centralaggregatet fundet. Disse er vist i tabel<br />
22 sammen med tryktabene for det oprindelige forslag 2. Som det ses, er det lykkedes at sænke tryktabet<br />
væsentligt, hvilket vil sænke såvel støjniveau som energiforbrug.<br />
Tabel 22: Tryktab for skitseforslaget <strong>og</strong> det optimerede system.<br />
Skitseprojekteret forslag Optimeret system<br />
Tryktab indblæsning [Pa] 136 106<br />
Tryktab udsugning [Pa] 219 138<br />
De største ændringer i tryktabet sker omkring detaljer med stort flow, eksempelvis som vist på figur<br />
29, hvor den totale luftmængde passerer i en bøjning, hvis dimension var valgt for lille. Det projekterede<br />
anlæg er vist på tegning A2 <strong>og</strong> tegning A3. En stykliste <strong>og</strong> indreguleringsliste er vedlagt i bilag<br />
A.8 <strong>og</strong> A.9.<br />
2.7.2 Støj<br />
Der er ikke indsat støjdæmpere i det projekterede anlæg. Der vil d<strong>og</strong> være behov for at indsætte<br />
dæmpere mellem centralaggregatet <strong>og</strong> armaturerne, idet centralaggregatet genererer støj, som kan<br />
45
2 Indeklima Detailprojektering af ventilationsanlæg<br />
transporteres i ventilationskanalerne. På figur 31 er vist n<strong>og</strong>le muligheder for, hvorledes støjdæmpere<br />
kunne placeres ved centralaggregatet.<br />
46<br />
2.7.3 Tilslutning til udeluft<br />
Støjdæmper<br />
Figur 31: Mulige placeringer af støjdæmpere ved<br />
centralaggregatet.<br />
Centralaggregatet tilsluttes ventilationsanlægget i teknikrummet, som vist på figur 28. Friskluftindtaget<br />
<strong>og</strong> ventilationsafkastet er placeret på taget <strong>og</strong> føres til centralaggregatet via lodrette kanaler,<br />
som det er vist på figur 32.
2 Indeklima Detailprojektering af ventilationsanlæg<br />
Figur 32: Skitse af ventilationsanlægget set fra produktionen. Afkast <strong>og</strong> indsug er<br />
placeret på taget.<br />
Det er valgt at tilslutte afkastet til en jethætte, vist på figur 33. Denne sikrer, at nedbør ikke når centralaggregatet,<br />
samtidig med at kastelængden bliver tilstrækkelig stor til at undgå kortslutning<br />
[Stampe 2000, p135]. Indtaget tilsluttes til en ventilationshætte, vist på figur 33.<br />
Figur 33: Til venstre Lindab HF Jethætte, til højre Lindab VHP ventilationshætte.<br />
[Lindab 2005c]<br />
Den nøjagtige placering af indtag <strong>og</strong> afkast på taget er ikke bestemt i dette projekt. Ved placeringen<br />
skal der tages højde for, at kastelængden for afkastet skal være lang nok til, at forureningen ikke<br />
bliver fanget i recirkulationszoner på taget <strong>og</strong> efter bygningen. Det er vurderet, at såvel indtag som<br />
afkast skal placeres på taget. Dette skyldes at bygningen er placeret i bymæssig bebyggelse, hvor det<br />
må forventes at luften er mindre forurenet i syv meters højde, samt at det ikke vil være hensigtsmæssigt<br />
at sende forurenet luft ud ved jordoverfladen.<br />
47
2 Indeklima Detailprojektering af ventilationsanlæg<br />
48<br />
2.7.4 Valg af centralaggregat<br />
Dimensioneringskriterier<br />
Da tryktabene for tilslutninger til udeluften nu kan beregnes, kan de dimensionsgivende krav til centralaggregatet<br />
opstilles. Disse er vist i tabel 23.<br />
Tabel 23: Dimensionsgivende luftstrømme <strong>og</strong> tryktab for centralaggregatet.<br />
Indblæsning Udsugning<br />
3<br />
m<br />
Luftmængde ⎡<br />
⎣<br />
⎤ s ⎦ 1,80 1,80<br />
Tryktab indtil centralaggregatet [Pa] 13 138<br />
Tryktab fra centralaggregatet [Pa] 106 75<br />
Det dimensionsgivende varmetab, som varmeflade <strong>og</strong> genvindingsaggregat tilsammen skal dække,<br />
er angivet i tabel 10 side 22.<br />
Opbygning<br />
For at kunne vælge et centralaggregat er den ønskede, principielle opbygning skitseret i figur 34.<br />
Indtag<br />
Afkast<br />
Ur<br />
Spjæld<br />
Spjæld<br />
Grovfilter<br />
Finfilter<br />
Ventilator<br />
Figur 34: Principskitse af centralaggregatet.<br />
Regulering<br />
ReguleringVarmeflade<br />
Roterende<br />
varmeveksler<br />
Finfilter<br />
Ventilator<br />
Indblæsning<br />
Udsug<br />
Spjældene er nødvendige for at kunne lukke anlægget om natten, således at kold luft ikke trækker<br />
ind i bygningen. Finfiltrene er nødvendige for at beskytte varmeveksler <strong>og</strong> varmeflade mod tilstopning.<br />
Varmeveksleren er valgt til en roterende veksler med trinløs omdrejningsregulering, for at<br />
opnå stor varmegenvindingsgrad <strong>og</strong> lille tryktab i forhold til en krydsvarmeveksler. Varmefladen er<br />
til fjernvarme, <strong>og</strong> ventilatorerne driver luften rundt i systemet.<br />
Regulering<br />
Reguleringen af anlægget er skitseret på figur 34. Varmefladen reguleres af temperaturen efter varmefladen,<br />
d<strong>og</strong> således at lufttemperaturen i lokalerne ikke bliver for høj. Varmeveksleren er reguleret<br />
efter temperaturen før <strong>og</strong> efter genvinding, idet veksleren kan standses eller omdrejningstallet kan
2 Indeklima Energiramme<br />
ændres, hvis temperaturdifferencen bliver for lille, eller temperaturen efter genvinding eller i lokalerne<br />
bliver for høj. Der er mulighed for at slukke for anlægget om natten<br />
Frostsikring<br />
Der kan forekomme tilisning af varmeveksleren, hvis udsugningsluften kondenserer, hvorefter vandet<br />
fryses af kold udeluft. For at undgå at dette skader veksleren, påsættes der trykmålere på hver<br />
side. Hvis reguleringen registrerer en trykdifferensstigning over den roterende varmeveksler på<br />
grund af isdannelse, nedsættes omdrejningstallet til 0,5 min -1 , indtil isen er smeltet. [Stampe 2000,<br />
p179]<br />
Valg af centralaggregat<br />
De opstillede krav kan opfyldes af et YORK NOVENCO ZCN-13/6 centralaggregat, hvorfor dette er<br />
J<br />
valgt. Det har et specifikt elforbrug til lufttransport (SEL) på 1962 3 , <strong>og</strong> den roterende varmeveks-<br />
m<br />
ler har en varmegenvindingsgrad på 0,76.<br />
Centralaggregatets placering i teknikrummet er vist på tegning A3.<br />
2.8 ENERGIRAMME<br />
Ifølge [Bygningsreglementet tillæg 12 2005] er der krav om, hvor meget energi der må bruges til<br />
driften af en bygning. Energi til driften af en bygning indebærer tilført energi til opvarmning, ventilation,<br />
køling, varmt brugsvand <strong>og</strong> belysning.<br />
Energirammen for det aktuelle projekt er givet ved<br />
⎛ 2200 ⎞kWh<br />
⎜95 + ⎟ pr.år<br />
2<br />
⎝ A ⎠ m<br />
hvor<br />
A er det opvarmede etageareal [m 2 ]<br />
[Bygningsreglementet tillæg 12 2005, kapitel 8.3.2 stk. 1]<br />
Det kræves, at overholdelse af energirammen eftervises med den i edb-pr<strong>og</strong>rammet Be06 integrerede<br />
beregningskerne. Be06 beregner bygningens energibehov på månedsbasis, <strong>og</strong> viser, om energirammen<br />
er overholdt.<br />
49
2 Indeklima Energiramme<br />
50<br />
2.8.1 Input<br />
Ved inddatering i Be06 er følgende parametre angivet:<br />
• Bygningstype<br />
• Opvarmet etageareal, samt arealer af de enkelte rum<br />
• Normal brugstid<br />
• Bygningens varmekapacitet<br />
• Varmeforsyning<br />
• Transmissionskoefficienter <strong>og</strong> linietab for mure, gulve, fundamenter <strong>og</strong> tag<br />
• Vinduer, yderdøre <strong>og</strong> porte med glasandel<br />
• Ventilationsbehov, inkl. varmegenvindingsgrad <strong>og</strong> infiltration<br />
• Specifikt elforbrug til lufttransport (SEL)<br />
• Internt varmetilskud fra personer <strong>og</strong> apparatur<br />
• Belysning, herunder energiforbrug af armaturer, dagslysfaktorer, styring <strong>og</strong> samtidighedsfaktorer<br />
• Pumpe til varmefordelingsanlæg<br />
• Varmtvandsforbrug, herunder data for varmtvandsbeholder <strong>og</strong> varmetab fra denne<br />
N<strong>og</strong>le af de vigtigste input, ved beregning af energibehovet i Be06, er angivet i tabel 24
2 Indeklima Energiramme<br />
Tabel 24: Input til Be06.<br />
Brugstid Brugstiden er sat til at være 8-17 man-fre (45 timer om ugen), jf. [SBI 213:2005].<br />
Varmekapacitet Wh<br />
Bygningen er kategoriseret som mellemtung, hvilket giver en varmekapacitet på 120 2<br />
Km .<br />
Varmeforsyning Bygningen opvarmes ved fjernvarme.<br />
Koldlager Koldlageret regnes opvarmet, trods der blot ønskes at holde en temperatur på min. 5˚C.<br />
Vinduer <strong>og</strong> døre Der er for vinduer <strong>og</strong> døre en solafskærmningsfaktor på 0,4, jf. afsnit 0.<br />
Da terrænet omkring bygningen ikke er kendt, anvendes standardskemaet for skygger.<br />
Ventilation Indblæsningstemperaturen er sat til 18˚C, jf. [SBI 213:2005].<br />
l<br />
Infiltrationen sættes til 0,13 2<br />
sm ⋅ i brugstiden <strong>og</strong> 0,09 l<br />
2 udenfor brugstiden jf. [SBI<br />
sm ⋅<br />
213:2005].<br />
kJ<br />
Specifikt elforbrug til lufttransport (SEL) er 1,96 3 jf. afsnit 2.7.4<br />
m<br />
Internt varmetilskud W<br />
Det interne varmetilskud er sat til 4 2<br />
m for personer <strong>og</strong> 6 W<br />
2 for apparatur jf. [SBI<br />
m<br />
213:2005]. Internt varmetilskud udenfor brugstiden sat til nul.<br />
Belysning W<br />
Installeret effekt til almenbelysning er sat til henholdsvis 8,5 2<br />
m <strong>og</strong> 5 W<br />
2 for rum med<br />
m<br />
W<br />
belysningsniveau på 200 <strong>og</strong> 100 lux. Mindste effekten herfor er sat til 3 2 , der regnes at<br />
m<br />
dække elforbruget når lysanlægget er helt nedreguleret.<br />
Der er antaget en kontinuert automatisk regulering af belysningen.<br />
Dagslysfaktoren er for alle rum sat til 2 %, da dette er vejledende mindstekrav jf. [Bygningsreglementet<br />
tillæg 12 2005] kapitel 4.4.2 stk. 5.<br />
Benyttelsesfaktorerne er sat til 1,0 <strong>og</strong> 0,8 for henholdsvis rum der regnes anvendt hele<br />
tiden, <strong>og</strong> rum der ikke anvendes hele tiden. [SBI 213:2005]<br />
W<br />
Effekten til arbejdslamper i brugstiden er sat til 1 2 jf. [SBI 213:2005]<br />
m<br />
Lysanlægget antages slukket udenfor brugstiden, <strong>og</strong> stand by effekten er derfor sat til<br />
W 0 2<br />
m .<br />
Andet elforbrug Der er antaget en dagslysstyret udebelysning på 500 W, til at oplyse adgangsveje med<br />
mere.<br />
Varmefordelingsanlæg Ifølge afsnit 2.5 anvendes der en pumpe af typen Grundfoss Alpha Pro 15-40 130 med en<br />
nominel effekt på 25 W <strong>og</strong> en reduktionsfaktor på 0,3.<br />
Der er ikke varmerør udenfor bygningen, <strong>og</strong> varmetabet fra rørføringen antages minimalt.<br />
Det varmetab, der vil komme, vil blot være en utilsigtet opvarmning andetsteds i bygningen,<br />
<strong>og</strong> ikke et reelt tab ud af bygningen. Der er derfor ikke regnet på varmetab fra rør.<br />
Varmt brugsvand l<br />
Varmtvandsforbruget er sat til 100 2 pr. år, jf. [SBI 213:2005].<br />
m<br />
Beholdervolumen er sat til 500 liter, med et varmetab på 1,23 W<br />
K , jf. [DS 452:1999].<br />
Udover værdierne i tabel 24, er de resterende input såsom transmissionskoefficienter, arealer <strong>og</strong><br />
linietab angivet i bilag A.2 <strong>og</strong> bilag A.3.<br />
2.8.2 Resultat af beregning<br />
Efter inddatering i Be06, ses at energirammen er opfyldt, jf. tabel 25.<br />
Tabel 25: Energiramme <strong>og</strong><br />
energibehov.<br />
⎡ kWh ⎤ 2 ⎣ m ⋅ år⎦<br />
Energibehov 89,2<br />
Energiramme 95,5<br />
Nærmere oplysninger om, hvad energibehovet indeholder, er anført i tabel 26.<br />
51
2 Indeklima Energiramme<br />
52<br />
Tabel 26: Energibehov på månedsbasis. Ved samlet energibehov multipliceres elbehovet med en faktor 2,5.<br />
Andet elbehov angiver elbehovet til apparatur <strong>og</strong> udebelysning, der ikke regnes med i energirammen. Alle<br />
værdier er angivet i ⎡kWh 2 ⎣<br />
⎤<br />
m ⎦ .<br />
Jan<br />
Feb<br />
Mar<br />
Apr<br />
Maj<br />
Jun<br />
Varmebehov 6,1 5,8 5,4 3,6 1,5 0,6 0,5 0,5 1,2 2,3 3,8 5,2 36,5<br />
Elbehov 2,1 1,7 1,7 1,5 1,6 1,5 1,6 1,6 1,6 1,9 2,0 2,2 21,1<br />
- heraf<br />
belysning<br />
0,79 0,71 0,79 0,76 0,79 0,76 0,79 0,79 0,76 0,79 0,76 0,79 9,3<br />
- heraf<br />
ventilation<br />
1,36 1,00 0,89 0,78 0,80 0,77 0,80 0,80 0,82 1,07 1,27 1,42 11,8<br />
Samlet<br />
energibehov<br />
11,5 10,1 9,6 7,5 5,4 4,4 4,4 4,4 5,2 7,0 8,9 10,8 89,2<br />
Andet<br />
elbehov<br />
1,2 1,1 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,3 14,5<br />
Bygningens varmebehov er dækket af fjernvarme, mens elbehovet dækkes af en ekstern elforsyning.<br />
Det ses af tabel 26, at elbehovet ikke varierer væsentligt over året, mens der er en markant forskel i<br />
varmebehovet fra sommer til vinter. Ydermere kan det ses, at elbehovet til belysning ikke varierer<br />
nævneværdigt fra sommerhalvåret til vinterhalvåret.<br />
Alternative beregninger af energibehov<br />
Der er udført to andre beregninger af energibehovet, hvor energirammen ikke er opfyldt. Ved disse<br />
beregninger er gjort andre antagelser, der har givet store udsving i udregningen af energibehovet.<br />
Forskellen i de to alternative udregninger <strong>og</strong> den ovenstående er angivet i tabel 27, sammen med<br />
energibehovet for disse.<br />
Tabel 27: Antagelser, energiramme <strong>og</strong> udregnet energibehov for de 2 alternativer.<br />
Energiramme<br />
Forskel i forhold til de i tabel 24 angivne antagelser<br />
⎡ kWh ⎤ 2 ⎣ m ⋅ år⎦<br />
Alternativ 1<br />
Alternativ 2<br />
Jul<br />
Aug<br />
Koldlageret er regnet som uopvarmet rum, dvs. arealet<br />
herfra ikke medregnes som opvarmet etageareal.<br />
Der er foretaget en vurdering af det interne varmetilskud,<br />
jf. bilag A.1.<br />
Der er foretaget en vurdering af det interne varmetilskud,<br />
jf. bilag A.1.<br />
Sep<br />
Okt<br />
Nov<br />
Dec<br />
Året<br />
Energibehov<br />
⎡ kWh ⎤ 2 ⎣m ⋅ år⎦<br />
95,8 118,1<br />
95,5 103,5<br />
Vurdering af resultater<br />
Det ses ud fra tabel 27, at ved at inkludere koldlageret i beregningen, <strong>og</strong> ved at anvende de i [SBI<br />
213:2005] angivne værdier for internt varmetilskud, giver det en forskel i energibehovet på næsten<br />
kWh 30 2<br />
m<br />
pr. år, i forhold til resultatet af energirammeberegningen angivet i tabel 25.<br />
Idet [SBI 213:2005, p26] angiver, at ”Rum opvarmet til mellem 5 <strong>og</strong> 15 ˚C kan enten betragtes som<br />
uopvarmet eller som opvarmet til 20˚C”, er det i orden at regne koldlageret som opvarmet.
2 Indeklima BSim<br />
Ligeledes angiver [SBI 213:2005], at hvis det interne varmetilskud fra personer <strong>og</strong> apparatur afviger<br />
W<br />
væsentligt fra de anviste værdier på henholdsvis 4 2<br />
m <strong>og</strong> 6 W<br />
2 , kan det gennemsnitlige interne var-<br />
m<br />
metilskud i brugstiden bestemmes. Der foreligger altså ikke n<strong>og</strong>et krav omkring bestemmelse af det<br />
interne varmetilskud, <strong>og</strong> det må derfor anses i orden blot at antage de ovenstående værdier.<br />
kWh<br />
Dette betyder at energibehovet på 89,2 2<br />
m<br />
alternativer.<br />
pr. år er i orden, selvom denne afviger kraftigt fra de to<br />
Der gøres opmærksom på, at pr<strong>og</strong>rammet Be06 er på et beta-stadie <strong>og</strong> under løbende udvikling. Der<br />
er til udregningerne i dette projekt anvendt version 1.5.10.24. Det kan således ikke garanteres, at en<br />
gennemregning vil give de samme værdier ved anvendelse af en nyere version.<br />
De tre udregnede energibehov er at finde på vedlagte cd-rom som henholdsvis c123projekt.xml,<br />
c123alternativ1.xml <strong>og</strong> c123alternativ2.xml. Ydermere er vedlagt de af Be06 genererede rapporter:<br />
Model dokumentation som c123projekt.pdf <strong>og</strong> resultat rapport som c123projekt_res.xml.<br />
2.9 BSIM<br />
BSim er et simuleringspr<strong>og</strong>ram til at lave dynamiske beregninger af indeklimaet i hele bygninger<br />
eller i enkelte rum. Formålet med at benytte BSim i dette projekt er, at få et fornuftigt estimat af det<br />
termiske indeklima, samt mulighed for at sammenligne en række statiske beregninger fra afsnit 2.3<br />
med en dynamisk beregning. På grund af omfanget af inddateringen i BSim er det valgt kun at udføre<br />
en dynamisk beregning for storkontoret på 1. sal, rum 2.1. Dette lokale er valgt på grund af dets<br />
størrelse <strong>og</strong> dets omfang af interne <strong>og</strong> eksterne belastninger. Kilde til dette afsnit er [Statens Byggeforskningsinstitut<br />
2005].<br />
Pr<strong>og</strong>rammet er bygget op omkring en række underpr<strong>og</strong>rammer. Følgende underpr<strong>og</strong>rammer benyttes<br />
til simuleringen i dette projekt<br />
• SimView<br />
• SimDB<br />
• SimLight<br />
• tsbi5<br />
SimView<br />
Det mest centrale underpr<strong>og</strong>ram er SimView. SimView gør det muligt at opbygge en model af den<br />
konstruktion, der ønskes beregnet. Pr<strong>og</strong>ramdelen består dels af et grafisk interface, hvor det er muligt<br />
at se en rumlig grafisk fremstilling af sin model, <strong>og</strong> dels af en træstruktur, hvor alle rum, de enkelte<br />
elementer i rummene samt systemerne, der påvirker rummene, er repræsenteret. Et eksempel på<br />
pr<strong>og</strong>rammets opbygning er vist på figur 35. For at simuleringspr<strong>og</strong>rammet senere kan vide, hvilke<br />
rum der skal simuleres, skal dette angives i træstrukturen som en termisk zone. Hvis det ønskes at<br />
have naborum til den termiske zone, såkaldte fiktive zoner, angives disse <strong>og</strong>så her. Disse kan enten<br />
53
2 Indeklima BSim<br />
sættes til at følge forholdene i den termiske zone, eller der kan defineres en maksimum- <strong>og</strong> minimumtemperatur<br />
over året samt en døgnvariation.<br />
Figur 35: Eksempel på pr<strong>og</strong>rammets opbygning. Til venstre ses træstrukturen <strong>og</strong> til højre det grafiske output af<br />
modellen.<br />
SimDB<br />
Dette underpr<strong>og</strong>ram er en database med alle de elementer <strong>og</strong> materialer, som bygningen eller rummet<br />
kan opbygges af. Databasen indeholder på forhånd data for en lang række af de mest brugte<br />
byggematerialer, men det er <strong>og</strong>så muligt selv at definere bygningselementer eller materialer.<br />
SimLight<br />
SimLight er et underpr<strong>og</strong>ram, der gør det muligt at beregne dagslyset i et bestemt punkt eller plan i<br />
rummet.<br />
tsbi5<br />
Simuleringen i de termiske zoner foretages af underpr<strong>og</strong>rammet tsbi5. Underpr<strong>og</strong>rammet tager alle<br />
informationer, der er defineret i de øvrige underpr<strong>og</strong>rammer, <strong>og</strong> lader disse indvirke på hinanden.<br />
Resultaterne af simuleringen l<strong>og</strong>ges, hvorefter det er muligt at se de forskellige værdier i en grafisk<br />
fremstilling eller på tabelform.<br />
54<br />
2.9.1 Input til BSim<br />
Der skal ved en BSim-beregning fastlægges en række inputs til pr<strong>og</strong>rammet, før en dynamisk beregning<br />
af indeklimaet kan udføres. I det følgende gennemgås de forskellige inputs.
2 Indeklima BSim<br />
Zoner<br />
For at pr<strong>og</strong>rammet kan udføre en beregning af storkontoret, skal rummets geometri samt de elementer<br />
rummet er opbygget af defineres. Rummets geometri er angivet på figur 36 <strong>og</strong> figur 37. Elementernes<br />
opbygning er givet i bilag A.3.<br />
Gang<br />
(Fiktiv zone)<br />
Toilet<br />
(Fiktiv zone)<br />
Teknikrum<br />
(Fiktiv zone)<br />
Storkontor 2<br />
Termisk zone1<br />
Storkontor1<br />
Termisk zone1<br />
2100 V V V 2100 V V V 2100 V V V 1952<br />
5400 1900 3000 14242<br />
Figur 36: Skitse med mål til BSimmodel. V er vinduesbredden på 1210 mm. Alle mål er i mm.<br />
5400<br />
N<br />
Figur 37: Skitse af østvendt facade med mål .Alle mål er i mm.<br />
Produktion<br />
(Fiktiv zone)<br />
For at få den bedste simulering af indeklimaet i rummet tilføjes de tilstødende lokaler som fiktive<br />
zoner, der har et givet temperaturforløb. Temperaturforløbet for de fiktive zoner er angivet i tabel 28.<br />
Der regnes ikke med døgnvariation i de fiktive zoner, men kun en svingning over året med maksimum<br />
d. 21. juni.<br />
19142<br />
700 V V V V V V 453<br />
10000<br />
1000 1210 1790<br />
2883<br />
5900<br />
4670<br />
55
2 Indeklima BSim<br />
56<br />
Tabel 28: Temperaturintervaller for de<br />
fiktive zoner omkring storkontoret.<br />
Zone Temperatur [°C]<br />
Hall, 2.5 22-26<br />
Produktion, 3.1 13-21<br />
Teknikrum, 2.2 25-30<br />
Toilet, 2.3/2.4 22-26<br />
Stueetage som termisk zone<br />
Da BSim kun kan regne på rum, hvor alle flader kan ”se” hinanden, modelleres storkontoret som to<br />
rum med en stor åbning imellem. Disse to rum udgør tilsammen den termiske zone.<br />
For at pr<strong>og</strong>rammet kan regne på ydre belastninger, tilføjes der en klimafil, en såkaldt site, der er en<br />
fil indeholdende statistisk repræsentativt vejrdata, for det ge<strong>og</strong>rafiske område bygningen befinder sig<br />
i. I dette projekt er benyttet filen danmark.dry, der bygger på måledata indsamlet i Danmark i perioden<br />
1975-1989.<br />
Systemer<br />
Alle faktorer, udover vejret, der påvirker bygningen angives i pr<strong>og</strong>rammet som et system. For alle<br />
systemer angives belastningen fra komponenten, en regulering af komponenten samt en tidsplan for<br />
hvornår komponenten er aktiv <strong>og</strong> med hvilken regulering. I tabel 29 er angivet inputdata for de systemer,<br />
der påvirker storkontoret. Forudsætningerne for de enkelte systemer gennemgås i det følgende.
2 Indeklima BSim<br />
Tabel 29: Inputdata for systemerne der påvirker den termiske zone.<br />
System Beskrivelse Regulering Tidsplan<br />
Personlast 12 personer<br />
Tilstedeværelsesfaktor<br />
0,8 (udenfor frokost)<br />
0,25 (under frokost)<br />
Udstyr 12 Pc’er 300 W, luftandel: 0,9<br />
12 fladskærme 300 W, luftandel: 0,9<br />
Standby om natten: 25 % af dag<br />
Infiltration Infiltrationsluftskifte: 0,12 i brugstiden <strong>og</strong><br />
0,08 udenfor brugstiden.<br />
TmpFactor: 0 TmpPover: 0 Windfactor: 0<br />
Belysning Loftsbelysning (almenbelysning): 1,1 kW<br />
(200 lux) Lysstofrør<br />
Til udsugning: 0<br />
Solar Limit: 2 kW<br />
Skrivebordslamper (særlys): 0,17 kW<br />
Opvarmning Max power: 3,2 kW<br />
Fixed part: 0,01<br />
Part to air: 0,6<br />
Ventilation Input:<br />
3<br />
m<br />
Tilført: 0,27 s<br />
Tryktab: 700 Pa<br />
Total Eff. 0,7<br />
Part to air: 0,9<br />
Output:<br />
Udsugning: 0,27<br />
Tryktab: 700 Pa<br />
Total Eff: 0,7<br />
Part to air: 0<br />
3<br />
m<br />
s<br />
Genvinding:<br />
Max varme genv: 0,76<br />
Min varme genv: 0<br />
Max cool: 0,76<br />
Min cool: 0<br />
Varmeflade:<br />
Max power: 5,0 kW<br />
8-16 (man-tors)<br />
8-15 (fre)<br />
8-16 (man-tors)<br />
8-15 (fre)<br />
Nat<br />
Infiltration Altid<br />
Lys-reg<br />
Desired lightlevel: 200<br />
lux<br />
Kontinuert<br />
Rad-dag<br />
Rad-nat<br />
Factor: 1,0<br />
Set point dag: 22,0 °C<br />
Set point nat: 19-22 °C<br />
Design temp. -12 °C<br />
Min Power: 0,25 kW<br />
Te min: 18,0 °C<br />
Indblæsningsregulering<br />
Part of nom. Flow: 1,0<br />
Point 1 Te1: -12<br />
Tinl1 on line: 20,0<br />
Point 2 Te2: 15,0<br />
Tinl2 on line: 18,0<br />
Slope before 1: 0<br />
Slope after 2: 0<br />
Pers-tid-man-tors<br />
Pers-tid-fre<br />
Pers-tid-man-tors<br />
Pers-tid-fre<br />
Altid<br />
Pers-tid-man-tors<br />
Pers-tid-fre<br />
6-16-man-tors (sepapr)<br />
6-15-tid-fre (sep-apr)<br />
Altid (sep-apr)<br />
7-17-man-tors<br />
7-16-tid-fre<br />
Personlast<br />
Storkontoret dimensioneres efter at skulle rumme 12 arbejdspladser. Som angivet i bilag A.2 regnes<br />
med en samtidighedsfaktor på 0,80 for personerne i rummet. På den sikre side regnes med, at konto-<br />
57
2 Indeklima BSim<br />
ret ikke er tomt i frokostpausen. Tidsplanen for personbelastningen i rummet er fastlagt ud fra følgende:<br />
58<br />
• Arbejdsuge<br />
Mandag-torsdag: 8-16<br />
Fredag: 8-15<br />
• Ferier<br />
Sommerferie: uge 27-29<br />
Juleferie: 52-53<br />
Udstyr<br />
Det forventes, at hver arbejdsplads tilknyttes en stationær pc’er <strong>og</strong> tilhørende fladskærm. Uden for<br />
arbejdstiden regnes med et standby-forbrug på 25 % af effekten i arbejdstiden, hvilket vurderes at<br />
være på den sikre side i forhold til overtemperaturundersøgelsen. Energiforbruget om natten har<br />
betydning for, hvor meget der skal opvarmes. Er forbruget mindre end 25 % af dagsintensiteten skal<br />
det manglende varmetilskud blot tilføres af varmeanlægget.<br />
Infiltration<br />
l<br />
Jævnfør [SBI 213 2005] skal der, i alle rum i alle bygninger, regnes med en infiltration på 0,13 2<br />
sek⋅m l<br />
i brugstiden <strong>og</strong> 0,09 2 udenfor brugstiden. Dette svarer i storkontoret til en infiltration på hen-<br />
sek⋅m holdsvis 0,12 h -1 <strong>og</strong> 0,08 h -1 . Der ses bort fra infiltrationens afhængighed af vindhastigheder <strong>og</strong> temperaturer.<br />
Belysning<br />
Der er to slags kunstig belysning i kontoret: Loftsbelysningen, som genereres af lysstofrør <strong>og</strong> arbejdspladsbelysning<br />
fra skrivebordslamper. Loftsbelysningen styres efter belysningsstyrken i et plan<br />
i rummet svarende til arbejdshøjden på 0,85 m over gulvet. Belysningsstyrken ønskes som beskrevet<br />
i bilag A.1 til 200 lux. Der er valgt en kontinuert kontrolform, hvilket vil sige, at lyset reguleres<br />
kontinuert modsat en trinvis regulering, hvor der enten skal slukkes helt eller halvt.<br />
Opvarmning<br />
Opvarmningssystemet består af en række radiatorer, der samlet kan tilføre rummet en effekt på 3,2<br />
kW, jf. afsnit 2.3.3. Som det fremgår af tabel 29 under fixed part antages, at kun 1 % af den tilrådeværende<br />
effekt tilføres rummet ved rørtab <strong>og</strong> lignende, der ikke er regulerbart. Part to air er en parameter<br />
for radiatorerne, der angiver hvor stor en del af den tilførte energi, der tilføres rummet ved<br />
konvektion. Reguleringen af anlægget foregår retliniet mellem de to yderpunkter, der er givet ved<br />
P1(max power, design temperatur) <strong>og</strong> P2(min. power, Te Min), hvor Te Min er udetemperaturen,<br />
hvor den tilrådighed værende effekt i radiatoren når sin mindste værdi. Der er angivet værdier svarende<br />
til, at systemet kører med natsænkning. I afsnit 2.9.2 undersøges, om dette er optimalt. Anlægget<br />
regnes slukket fra maj til august. Sensoren regnes at være placeret i den termiske zone.<br />
Ventilation<br />
For ventilationssystemet skal både et indblæsningsanlæg med tilhørende varmeflade <strong>og</strong> et udsugningsanlæg<br />
med tilhørende varmeveksler defineres. Som vist i tabel 7 på side 17 skal rummet venti-
2 Indeklima BSim<br />
3<br />
m<br />
leres med en volumenstrøm på 0,27 . Der regnes med balanceret ventilation, hvor indblæsning <strong>og</strong><br />
sek<br />
udsugning er ens. Den totale effekt for ventilatoren samt tryktabet for anlægget bruger pr<strong>og</strong>rammet<br />
til at bestemme energiforbruget af anlægget. Tryktabet er antaget, idet det aktuelle tryktab ikke er<br />
kendt på beregningstidspunktet. Part to air angiver den del af ventilatoreffekten, der afgives til luften,<br />
<strong>og</strong> derved øger temperaturen af indblæsningsluften. Denne er sat til 0 for udblæsningsventilatoren,<br />
da denne er placeret efter genvindingsaggregatet, <strong>og</strong> derfor ikke bidrager til systemet. Det er<br />
valgt at benytte en roterende varmeveksler med en maksimal temperaturvirkningsgrad på 76 % <strong>og</strong><br />
trinløs regulering, jf. afsnit 2.7.4.<br />
I reguleringen defineres med hvilken temperatur, der indblæses med. Det er valgt at indblæse med en<br />
svag undertemperatur svarende til 20 °C i vinterhalvåret ved en udetemperatur på -12 °C <strong>og</strong> minimum<br />
18 °C i sommerhalvåret ved en udetemperatur på 15 °C. Temperaturen varierer retliniet mellem<br />
disse punkter i forhold til udetemperaturen. Ved udetemperaturer mellem 15 °C <strong>og</strong> 18 °C varmer<br />
anlægget luften op til 18 °C. Kommer udetemperaturen over 18 °C, indblæses der direkte med<br />
udetemperaturen.<br />
Ventilationsanlægget startes en time før normal arbejdstid <strong>og</strong> slutter en time efter. Dette gøres for at<br />
sikre frisk luft når folk møder, <strong>og</strong> for at tage højde for, at der kan være folk i lokalet kort tid efter<br />
normal arbejdstids ophør.<br />
2.9.2 Resultater<br />
Efter simulering samles alle resultater i resultatl<strong>og</strong>gen. Ud fra dette er det muligt at vurdere om kravene<br />
fra bygningsreglementet, udtrykt ved [DS 474:1993], kan overholdes. Følgende er foretaget:<br />
• Sammenligning af maksimaltemperatur med resultatet fra den stationære beregning<br />
• Sammenligning af middeltemperatur et maksdøgn med resultatet fra den stationære beregning<br />
• Energimæssig vurdering af fordele <strong>og</strong> ulemper ved natsænkning<br />
• Undersøgelse af overholdelse af tolerancekrav<br />
• Undersøgelse af hvor stor en del af arbejdstiden der vil forekomme overtemperaturer<br />
• Vurdering af den relative fugtighed i bygningen<br />
• Vurdering af energiforbruget i bygningen<br />
Maksimaltemperatur<br />
Som vist i afsnit 2.3.2 er maksimaltemperaturen et maksimumdøgn ved en periodestationær varmebalance<br />
bestemt til 25,7 °C. Den maksimale operative middeltemperatur for rummet bestemt i BSim<br />
er 28,6 °C. Forudsætningerne for beregningen i afsnit 2.3.2 er, at lyset i rummet er slukket på det<br />
tidspunkt den maksimale temperatur opnås <strong>og</strong> at ventilationsanlægget kører hele døgnet. Dette undersøges<br />
i BSim-beregningen ved at udelade belysningseffekten ved inddatering i BSim, <strong>og</strong> kontrollere<br />
om maksimaltemperaturen ændrer sig efter denne simulering. Dette giver en maksimaltemperatur<br />
på 27,9 °C. Det ses altså, at pr<strong>og</strong>rammet ikke slukker alt lyset i rummet på dage med fuld sol,<br />
hvilket resulterer i en uhensigtsmæssig ekstra opvarmning på næsten 1 °C. Dette skyldes, at bygningen<br />
ikke tillader tilstrækkeligt solindfald til at dække de 200 lux, der er krævet.<br />
59
2 Indeklima BSim<br />
Ved at lade ventilationsanlægget køre hele døgnet falder den maksimale temperatur til 27,4 °C. Udelades<br />
lyset samtidig, bliver makstemperaturen 27,1 °C. Det ses altså, at den periodestationære beregning<br />
giver makstemperaturer på den usikre side.<br />
Som vist i afsnit 2.3.2 forekommer den maksimale temperatur for den periodestationære beregning<br />
en dag i juli. Den maksimale temperatur i BSim forekommer den 11. juni. Dette skyldes, at pr<strong>og</strong>rammet<br />
denne dag regner med en maksimal udetemperatur på 29 °C, hvor der i den periodestationære<br />
beregning er regnet med en maksimal udetemperatur på 26 °C i juni måned.<br />
Ved at køre pr<strong>og</strong>rammet SimLight kan det konstateres, at det ikke er muligt at opretholde en total<br />
sollysfaktor på 2,0 % flere steder i rummet som krævet i [Arbejdstilsynet 2004]. For at opnå dette<br />
kræves, at der indsættes flere vinduer, eller at der benyttes andre ruder med større lystransmittans.<br />
Den totale sollysfordeling <strong>og</strong> dagslysfaktor i storkontor 1 er vist på figur 38. Det ses, at det er i<br />
rummets sydlige ende, der er problemer med at opretholde kravet til dagslysfaktoren. Figuren indikerer<br />
<strong>og</strong>så, at det kan være et problem at overholde kravet i den anden del af lokalet, storkontor 2<br />
angivet på figur 36, der af pr<strong>og</strong>ramtekniske årsager ikke er medregnet.<br />
60<br />
Figur 38: Det totale lysindfald <strong>og</strong> dagslysfaktor i storkontor 1. Da pr<strong>og</strong>rammet ikke kan regne med soludveksling<br />
mellem rum er kun den store del af kontoret medtaget. Sollysfaktorerne der benyttes til simuleringsberegningerne,<br />
er bestemt ud fra punktet vist øverst i venstre hjørne.<br />
Maksimal døgnmiddeltemperatur<br />
I afsnit 2.3.2 er der ved en periodestationærstationær beregning bestemt en middeltemperatur for<br />
årets varmeste måneder. Det er konstateret i den stationære beregning, at juli måned vil give den<br />
højeste døgnmiddeltemperatur i rummet på 24,0 °C. En simulering ud fra samme forudsætninger i<br />
BSim giver temperaturerne vist i tabel 30. Juli måned er i simuleringen i BSim <strong>og</strong>så den måned, der<br />
giver den højeste middeltemperatur, trods bygningen ikke regnes at have interne belastninger i uge<br />
27-29 pga. ferie. Det ses, at dette kun er gældende hvis forudsætningerne fra den periodestationære<br />
beregning er gældende. I det virkelige projekt vil ventilationsanlægget kun køre som angivet i tabel<br />
29, hvilket ses at give væsentligt højere døgnmiddelværdier, da ventilationstabet over døgnet er væsentligt<br />
mindre her. Det ses <strong>og</strong>så her, at den periodestationære varmebalance giver værdier på den<br />
usikre side.<br />
N
2 Indeklima BSim<br />
Tabel 30: Døgnmiddeltemperaturer for sommermånederne bestemt i BSim.<br />
Juni [°C] Juli [°C] August [°C]<br />
Med lys <strong>og</strong> ventilation virkende i brugstid 27,1 27,0 27,2<br />
Uden lys <strong>og</strong> med ventilation virkende hele døgnet 25,8 26,7 25,5<br />
Natsænkning<br />
Det ønskes at spare på energien til opvarmning. Derfor undersøges det, hvor stor betydning det vil<br />
have, at lade anlægget køre med natsænkning. Energiforbruget til opvarmning ved forskellige setpunktstemperaturer<br />
udenfor opholdstiden er undersøgt. Resultatet er givet ved summen af energiforbruget<br />
til radiatorer <strong>og</strong> varmeflade i ventilationsanlægget, <strong>og</strong> fremgår af tabel 31.<br />
Tabel 31: Energiforbrug ved forskellige setpunktstemperaturer<br />
om natten ved natsænkning. Setpunktstemperaturen<br />
på 22 °C svarer til, at der ikke køres med natsænkning.<br />
Setpunktstemperatur kWh<br />
Energiforbrug [ år ]<br />
19 4070<br />
20 4463<br />
21 5016<br />
22 5593<br />
Som det fremgår af tabel 31, er der potentiale for en stor besparelse på opvarmningsanlægget. Det er<br />
undersøgt, at der ved en setpunktstemperatur på 19 °C ved normal mødetid på kolde morgener ikke<br />
vil være 20 °C. Dette problem kunne løses ved eksempelvis at skrue op for radiatorerne tidligere<br />
eller installere større radiatorer.<br />
Dette undersøges ikke nærmere, <strong>og</strong> det vurderes derfor optimalt at lade opvarmningsanlægget køre<br />
med natsænkning med en setpunktstemperatur på 20 °C. Besparelsen på energiforbruget til opvarmning<br />
er da ca. 20 % i forhold til ikke at køre med natsænkning. Der regnes i det følgende med denne<br />
natsænkning.<br />
Ved natsænkning kan der om vinteren, når anlægget sætter setpunktstemperaturen op, ske en hurtig<br />
overførsel af varme til indeluften i forhold til overfladerne. Den operative temperatur er den temperatur,<br />
der opleves i rummet, <strong>og</strong> beregnes som en middelværdi af strålingstemperaturen <strong>og</strong> lufttemperaturen.<br />
Det er derfor ikke tilstrækkeligt at have en tilfredsstillende operativ temperatur, hvis det<br />
skyldes en meget høj lufttemperatur <strong>og</strong> en lav strålingstemperatur, da dette vil være til ubehag for<br />
mange. Som det fremgår af sumkurven på figur 39, bliver forskellen mellem indelufttemperaturen <strong>og</strong><br />
den operative temperatur ikke på n<strong>og</strong>et tidspunkt over 1 °C, hvilket vurderes tilfredsstillende.<br />
61
2 Indeklima BSim<br />
62<br />
Temperaturforskel [°C]<br />
1,2<br />
1<br />
0,8<br />
0,6<br />
0,4<br />
0,2<br />
0<br />
0 2000 4000 6000 8000 10000<br />
Timer over<br />
Figur 39: Sumkurve for forskellen mellem den operative temperatur <strong>og</strong> indelufttemperaturen<br />
Jævnfør afsnit 2.2.2 forekommer der ikke problemer med strålingsasymmetri mellem vertikale flader,<br />
hvis forskellen mellem overfladetemperaturerne ikke overstiger 10 °C. Dette kan, som vist på<br />
figur 40, ikke overholdes for denne model, da vinduerne om morgenen er kolde i forhold til den<br />
varme væg mellem teknikrum <strong>og</strong> storkontor 1. Som det ses på figur 41, er dette hovedsageligt et<br />
problem om morgenen, da solen endnu ikke har opvarmet ruderne. Det ses at overfladetemperaturen<br />
på indersiden af ruden stiger om dagen, mens overfladetemperaturen for teknikrummet er næsten<br />
konstant. Dette skyldes, at teknikrummet er modeleret til at have en relativ høj temperatur hele året,<br />
jf. tabel 28, da det indeholder en del teknik i forhold til dets størrelse. Da en del af denne teknik er<br />
slukket om natten, vil temperaturen i rummet ligge i bunden af intervallet <strong>og</strong> måske lidt under det,<br />
der er modeleret i pr<strong>og</strong>rammet. Dette sammenholdt med at størstedelen af timerne hvor temperaturforskellen<br />
er over 10 °C vil forekomme om natten gør, at det vurderes, at strålingsasymmetrien ikke<br />
er et problem.
2 Indeklima BSim<br />
30<br />
25<br />
20<br />
15<br />
10<br />
5<br />
0<br />
Temperaturforskel [°C]<br />
20<br />
18<br />
16<br />
14<br />
12<br />
10<br />
8<br />
6<br />
4<br />
2<br />
0<br />
0 2000 4000 6000 8000<br />
Timer over<br />
Figur 40: Sumkurve for strålingstemperaturforskellen mellem væggen til teknikrummet <strong>og</strong><br />
vinduet overfor.<br />
0 1 2 3 4 5<br />
Vindue 1<br />
Kontor-teknik<br />
Figur 41: Overfladetemperaturer for væg til teknikrum <strong>og</strong> vinduet overfor. Perioden for dataserien er 18/3 -22/3<br />
2002, der er ugen med den største temperaturforskel i året.<br />
Det ses af figur 42, at der ikke forekommer strålingsasymmetri mellem gulv <strong>og</strong> loft, da temperaturforskellen<br />
langtfra overstiger de maksimale 10 °C.<br />
63
2 Indeklima BSim<br />
64<br />
Temperaturforskel [°C]<br />
1,6<br />
1,4<br />
1,2<br />
1<br />
0,8<br />
0,6<br />
0,4<br />
0,2<br />
0<br />
0 2000 4000 6000 8000<br />
Timer over<br />
Figur 42: Sumkurve for temperaturforskellen mellem gulv <strong>og</strong> loft i storkontor 1.<br />
Som det fremgår af figur 43, er kravet til en gulvtemperatur mellem 19 <strong>og</strong> 26 °C ikke overholdt. Ved<br />
kontrol af eksakte værdier i BSim kan det konstateres, at temperaturen kommer over 26 °C i 76 timer<br />
af opholdstiden om året, hvilket vurderes acceptabelt.<br />
o ⎡<br />
⎣ C⎤<br />
⎦28<br />
27<br />
26<br />
25<br />
24<br />
23<br />
22<br />
21<br />
SurfTmp1(gulv kontor2)°C<br />
SurfTmp1(gulv storkontor)°C<br />
20<br />
0 500 1000<br />
Antal Hours timer above over<br />
1500 2000<br />
Figur 43: Sumkurve for gulvets overfladetemperatur i de to rum.<br />
Tolerance<br />
Ved simuleringen med natsænkningen er det beregnet, at den operative temperatur i rummet hele<br />
året vil ligge i intervallet 20,3-28,7 °C, hvilket ikke er det ønskede komfortområde. Jævnfør afsnit<br />
2.2.2 skal temperaturen om vinteren ligge i intervallet 20-24 °C <strong>og</strong> om sommeren i intervallet 23-26<br />
°C. Det vil altså kræve forbedringer af enten bygningen eller af ventilationsanlægget for at holde<br />
temperaturen i rummet under 26 °C. Det kan jf. [DS 474:1993] tillades, at temperaturen længerevarende<br />
overskrider komfortkravene i perioder, hvor bygningen udsættes for ekstreme forhold. Dette<br />
kan for eksempel være, hvis der i en kort periode af året er flere personer i bygningen end den er<br />
dimensioneret for, eller hvis udetemperaturerne afviger fra dimensioneringstemperaturen.
2 Indeklima BSim<br />
Det er valgt at følge vejledningen i [DS 474:1993, p15], hvor der tillades en temperatur over 26 °C i<br />
100 timer af opholdstiden <strong>og</strong> over 27 °C i 25 timer af opholdstiden. Som illustreret på figur 44 vil<br />
temperaturen i rummet være over 26 °C i ca. 96 timer af opholdstiden <strong>og</strong> over 27 °C i ca. 20 timer af<br />
opholdstiden. Rummet ligger altså inden for tolerancekravene for overtemperaturer. Forudsætningen<br />
for dette er en solafskærmning på 0,4. Virkningen af denne undersøges ved at køre en simulering<br />
uden solafskærmning. Resultatet af dette er ca. 130 timer over 26 °C <strong>og</strong> ca. 38 timer over 27 °C.<br />
Yderligere øges den maksimale temperatur til 30,2 °C, hvilket ikke er acceptabelt. Det ses altså, at<br />
det er nødvendigt med denne afskærmning.<br />
o<br />
⎡ C<br />
29<br />
⎣<br />
⎤<br />
⎦<br />
28<br />
27<br />
26<br />
25<br />
24<br />
23<br />
22<br />
21<br />
20<br />
0 500 1000 1500 2000<br />
Antal timer over<br />
Figur 44: Sumkurve for den operative temperatur i rummet i arbejdstiden.<br />
Relativ fugtighed<br />
Resultatet af en undersøgelse af den relative fugtighed i rummet er vist på figur 45. Som det ses, er<br />
der ifølge BSim beregningen ikke problemer med, at overholde det i afsnit 2.3.1 opstillede krav om<br />
en maksimal relativ fugtighed på 60 %. Det ses at ca. 700 timer af året vil den relative fugtighed<br />
være under 30 % i arbejdstiden, hvilket er problematisk. En overskridelse af kravet i denne størrelsesorden<br />
vil normalt ikke være acceptabel. For at overholde kravet vil det være nødvendigt at installere<br />
en befugter i ventilationsanlægget. Sammenlignet med den stationære beregning i bilag A.2 ses<br />
det, at BSim beregner en væsentligt lavere relativ fugtighed. Dette kan skyldes, at der i den stationære<br />
beregning blot blev undersøgt hvor mange timer om året den relative fugtighed ville komme under<br />
30 % ved en rumtemperatur på 20 °C. BSim tager i beregningen højde for, at rumtemperaturen til en<br />
given udetemperatur altid ligger over de 20 °C, som er kriteriet i den stationære beregning, hvorfor<br />
den relative fugtighed bliver lavere.<br />
65
2 Indeklima BSim<br />
66<br />
o<br />
⎣<br />
⎡ C⎦<br />
⎤60<br />
55<br />
50<br />
45<br />
40<br />
35<br />
30<br />
25<br />
20<br />
15<br />
10<br />
RelHumid(Storrumskontor)%<br />
0 500 1000 1500 2000<br />
Antal timer over<br />
Figur 45: Sumkurve for den relative fugtighed i rummet i arbejdstiden.<br />
Energiforbrug<br />
Energiforbruget i storrumskontoret pr. måned er givet i tabel 32. Ved at sammenligne med tabel 26<br />
ses, at energiforbruget til belysning pr. kvadratmeter for kontoret ligger en smule over det generelle<br />
forbrug i bygningen. Dette kan skyldes, at der i Be06 regnes med en daglysfaktor på 2 % i hele bygningen,<br />
hvor BSim beregner denne.<br />
skyldes at der ud over den almene belysning i rummet, <strong>og</strong>så er installeret 12 arbejdslamper der skal<br />
sikre god belysning ved arbejdspladsen. Dette er ikke tilfældet i alle bygningens rum, hvorfor forbruget<br />
ligger højere.<br />
Energiforbruget til ventilatoren ligger, jf. tabel 32 lavt, sammenlignet med beregningen for hele<br />
bygningen. Dette skyldes, at der i BSim ikke angives specifikke ventilatoreffekter. Pr<strong>og</strong>rammet beregner<br />
selv hvor meget energi, der skal til at forsyne rummet ud fra ventilationsstrømmen <strong>og</strong> trykta-<br />
kJ<br />
bet i kanalsystemet. Som vist i bilag A.7 regner pr<strong>og</strong>rammet med en SEL-værdi på1, 99 3 . Som<br />
kJ<br />
angivet i afsnit 2.7.4 er SEL-værdien for ventilatoren i det valgte system 1,96 3 . Afvigelsen mellem<br />
m<br />
de to skyldes, at tryktabet i ventilationssystemet er en skønnet værdi på 700 Pa, mens det i det rigtige<br />
system kun er 106 Pa, jf. tabel 23 på side 48. Det ses at det overestimerede tryktab ikke har stor betydning<br />
for bygningens samlede energibehov.<br />
Ved sammenligning af varmebehovet ved BSim <strong>og</strong> Be06 ses det, at beregningerne afviger. I BSim<br />
beregningen er der slukket for varmeanlægget i sommermånederne, hvilket ikke er muligt i Be06.<br />
Som det fremgår af tabel 26, er varmebehovet i disse måneder minimalt. Be06 foretager beregninger<br />
efter månedsmiddelværdier, mens BSim regner med timemiddelværdier. For at sammenligne energibehovet<br />
udregnet ved BSim med Be06, skal det totale energiforbrug til belysning <strong>og</strong> ventilator mul-<br />
kWh<br />
tipliceres med en faktor 2,5. Det giver et samlet energibehov på 99,6 2 , hvilket ligger tæt på det<br />
m<br />
udregnede energibehov i Be06, jf. afsnit 2.8.2.<br />
m
2 Indeklima BSim<br />
Forskellen kan blandt andet skyldes, at BSim regner med transmissionstab til de tilstødende rum,<br />
hvor Be06 kun regner med transmissionstab ud af bygningen. En metode til at reducere energiforbruget<br />
kan eksempelvis være at øge sollysindfaldet, så energiforbruget til belysning reduceres.<br />
Tabel 32: Energibehov for storkontoret. Værdierne er angivet i ⎡ kWh<br />
2 ⎣<br />
⎤<br />
m ⎦<br />
Jan<br />
Feb<br />
Mar<br />
Apr<br />
Maj<br />
Jun<br />
Energiforbrug til<br />
belysning 1,64 1,40 1,44 1,49 1,54 1,36 0,55 1,51 1,44 1,62 1,48 1,07 16,55<br />
Energiforbrug til<br />
ventilator 0,88 0,77 0,80 0,85 0,88 0,77 0,31 0,84 0,81 0,88 0,80 0,58 9,16<br />
Energiforbrug til<br />
opvarmning 8,66 6,92 4,28 1,68 0,00 0,00 0,00 0,00 0,19 1,68 4,53 7,13 35,08<br />
Konklusion<br />
Indeklimaet i storkontoret vurderes at blive tilfredsstillende ud fra de givne parametre i BSimsimuleringen.<br />
Simuleringen giver maksimal- <strong>og</strong> middeltemperaturer der er væsentligt højere end de<br />
samme bestemt ved en periodestationærberegning.<br />
Som vist holder bygningen sig inden for de vejledende tolerancer for overtemperaturer angivet i [DS<br />
474:1993]. Undersøgelsen viser, at det er nødvendigt med solafskærmning for at overholde denne<br />
tolerance. Yderligere konstateres det, at temperaturen i rummet kortvarigt vil blive over 30 °C, hvis<br />
der ikke er solafskærmning.<br />
Som vist på figur 45 vil der være stor risiko for, at der en stor del af året, bliver for tørt i bygningen.<br />
Dette problem kan reduceres ved at installere en befugter i ventilationsanlægget.<br />
Energiforbruget til opvarmning af rummet kunne reduceres betydeligt ved at lade varmeanlægget<br />
køre med natsænkning. En setpunktstemperatur på 20 °C om natten er vurderet som bedste løsning,<br />
da der ellers kan være for koldt på kontoret ved arbejdstidens begyndelse. Besparelsen ved at lade<br />
anlægget køre med natsænkning er ca. 20 %. Denne besparelse vurderes at kunne overføres til det<br />
generelle varmeforbrug i hele bygningen ved at køre med natsænkning. En undersøgelse af det totale<br />
energibehov viser, at dette ligger tæt på det i Be06 beregnede energibehov. Beregningen kan ikke<br />
bruges som dokumentation for energirammen, men viser udelukkende at der er et rimeligt energiforbrug<br />
i rummet.<br />
Jul<br />
Aug<br />
Sep<br />
Okt<br />
Nov<br />
Dec<br />
Total<br />
67
2 Indeklima BSim<br />
68
3 Konstruktion Skitseprojektering af bygningens udformning<br />
3 KONSTRUKTION<br />
Konstruktionsdelen af denne rapport omhandler projektering af et fabriksbyggeri bestående af en<br />
produktionshal med tilhørende administrationsbygning. Produktionshallens bærende konstruktion er<br />
en rammekonstruktion af stål, mens administrationsbygningen konstrueres af murværk.<br />
Der er foretaget en skitseprojektering af stålkonstruktionen for at fastlægge den overordnede geometriske<br />
udformning. Videre er væsentlige dele af den bærende stålkonstruktion detaildimensioneret.<br />
Der er ligeledes foretaget en dimensionering af centrale elementer af murværket i administrationsbygningen.<br />
3.1 SKITSEPROJEKTERING AF BYGNINGENS UDFORMNING<br />
I skitseprojekteringen undersøges forskellige valg af rammekonstruktionen. Den oprindelige rammekonstruktion<br />
ses i figur 46A. For at skabe et større frirum i bygningen undersøges konsekvensen af<br />
at fjerne en af de to søjlerækker. De tre udformninger ses på figur 46.<br />
69
3 Konstruktion Skitseprojektering af bygningens udformning<br />
70<br />
A<br />
B<br />
C<br />
q<br />
Figur 46: De tre undersøgte rammekonstruktioner. Målene er kun angivet for den del af rammen<br />
der bliver varieret.<br />
Sammenligningen bygger på at finde en sandsynlig øvreværdi for hver konstruktionsudformning, <strong>og</strong><br />
sammenligne de resulterende grænsemomenter. Der påføres en konstant linielast q på hele det undersøgte<br />
stykke af rammekonstruktionen, jf. figur 46. Beregningerne er udført ved brug af virtuelt arbejdes<br />
princip <strong>og</strong> kan ses i bilag B.2. Resultatet af beregningerne ses i tabel 33.<br />
Tabel 33: Grænsemoment svarende til hver rammekonstruktion.<br />
Ramme A B C<br />
Grænsemoment M g<br />
2<br />
q⋅L 64<br />
v<br />
L<br />
2<br />
2<br />
q⋅L 16<br />
2<br />
L ⋅ q<br />
8⋅tan( v) ⋅L<br />
16 +<br />
h<br />
Det ses, at det mindste grænsemoment er i konstruktion A, hvor der stadig er en søjle midt i den<br />
betragtede del. Ved at fjerne denne søjle bliver grænsemomenter fire gange større, som det ses i<br />
konstruktion B. Ved at ændre fladt tag til tag med hældning bliver grænsemomentet mindre, som det<br />
ses ved konstruktion C, hvor grænsemomenter falder med stigende taghældning v.<br />
Da det ønskes at skabe mere frirum i bygningen <strong>og</strong> samtidig mindske momenterne <strong>og</strong> derved materialeforbruget,<br />
er der ud fra ovenstående betragtninger valgt at bruge rammekonstruktion C. Ved dette<br />
valg er søjlen i midten fjernet, hvilket sikrer et større frirum. Taghældningen gør, at momentet samtidig<br />
begrænses.<br />
Taghældningen vælges til v = 20˚. Denne taghældning vælges for at undgå en for stor højde af bygningen,<br />
med hensynstagen til vindbelastningen. Ved denne taghældning bliver højden ved kip ca.<br />
dobbelt så stor, som ved den flade del af taget, jf. figur 47.<br />
L<br />
2<br />
h
3 Konstruktion Rumlig stabilitet<br />
h ≈ 7,5 m<br />
20°<br />
Figur 47: Skitse af højdeforholdet ved en taghældning på 20°.<br />
≈ 2h<br />
L≈40m Skitseprojekteringen er foretaget på baggrund af skitsemæssige beregninger. Der er derved ikke<br />
taget højde for andre faktorer, som vil have indflydelse på spændingsfordelingen i rammen. Dette er<br />
for eksempel øget vindlast grundet ekstra højde, øget længde af spær ved taghældning, samt bidrag<br />
til spændinger fra normal- <strong>og</strong> forskydningskraft.<br />
3.2 RUMLIG STABILITET<br />
Formålet med at analysere bygningens rumlige stabilitet er, at give et billede af, hvorledes denne<br />
tænkes at optage de vandrette belastninger, der ikke er gjort rede for ved skitseprojekteringen.<br />
Figur 48: Lastsituation til redegørelse af bygningens rumlige stabilitet. Bygningen består af ni stålrammer,<br />
hvoraf kun tre er vist i denne skitse.<br />
Gavl<br />
Facade<br />
Lastsituationen er, som vist i figur 48, en fladelast vinkelret på stålrammernes plan. Denne situation<br />
kunne eksempelvis være vindtryk på en gavl. I det følgende opstilles tre forskellige forslag til udformning<br />
af det statiske system, således at den påsatte belastning hensigtsmæssigt ledes til fundamentet.<br />
1. Trykstive tagåse fordeler den vandrette last i hele konstruktionen. Det statiske system er<br />
skitseret i figur 49.<br />
71
3 Konstruktion Rumlig stabilitet<br />
Figur 49: Forslag til statisk system for rammekonstruktionen. Understøtningerne viser at rammebenene er fast<br />
indspændt ud af rammernes plan.<br />
72<br />
Ved denne udformning optages hele belastningen ved bøjning af søjlerne, ud af rammens plan.<br />
Dette forudsætter at alle fundamenter kan optage momentbelastninger. Da den ene række af<br />
rammeben, i henhold til afsnit 4.1.1 side 125, skal funderes på blødbund, er pælefundering her<br />
nødvendig. Da der kræves mindst tre pæle pr. understøtning for at optage bøjning ud af rammens<br />
plan, er der tale om et omfattende piloteringsarbejde.<br />
2. For ikke at optage hele den vandrette belastning ved bøjning i rammebenene <strong>og</strong> momentbelastning<br />
i fundamentet indlægges vindkryds i hele konstruktionen, som vist i figur 50.<br />
Figur 50: Forslag til statisk system for rammekonstruktionen. Vindkryds i hele konstruktionen modvirker momentbelastninger<br />
i fundamenterne. Venstre række af rammeben er simpelt understøttet vinkelret på rammens plan, ved<br />
pælefundering.<br />
Herved føres den påsatte belastning til fundamentet hovedsagligt ved tryk i tagåsene <strong>og</strong> træk i vindkrydsene.<br />
Sidstnævnte vil, af hensyn til længden, ikke regnes at kunne optage trykkræfter. Ved dette<br />
statiske system minimeres pælearbejdet under en række rammeben, vist til venstre i figur 50, idet<br />
fundamenterne blot skal optage lodrette <strong>og</strong> vandrette laster.<br />
3. En udvikling af det statiske system der er opstillet under punkt 2 er, at de vandrette laster<br />
fordeles på blot to rammer. Dette kan gøres ved at begrænse vindkrydsene til de to første<br />
rammer som vist i figur 51.
3 Konstruktion Rumlig stabilitet<br />
Figur 51: Forslag til statisk system for rammekonstruktionen. Ved at begrænse vindkrydsene til de to første rammer<br />
er det kun nødvendigt at dimensionere de midterste pælefunderede rammeben til at optage normalkræfter.<br />
Ved at lade disse to rammer optage den vandrette belastning vinkelret på rammernes plan, kan pælearbejdet<br />
mindskes yderligere, da fundamenterne i de midterste rammer blot skal dimensioneres til<br />
at optage lodrette belastninger. Med denne begrundelse anvendes den i figur 51 viste statiske virkemåde<br />
i hele konstruktionen.<br />
Med dette valg kan det nødvendige antal pæle under den ene række rammeben minimeres. I det følgende<br />
skitseres hvorledes dette er muligt. Generelt er det nødvendigt med minimum tre pæle pr.<br />
understøtning, for at sikre at fundamentet ikke er bevægeligt. Dette er en naturlig følge af kravet om<br />
momentligevægt for ethvert punkt, som ikke er opfyldt for et fundament med to pæle, når et moment<br />
påføres ved skæringspunktet for disses systemlinier. Det betyder derfor, at hvis der ønskes en understøtning,<br />
der kan modelleres som fast indspændt er der minimum brug for tre pæle, som vist til venstre<br />
i figur 52.<br />
Figur 52: Skitsering af pælefundamenternes understøtningsformer. Fundamenterne kan ved den viste udformning<br />
optage de belastninger der er givet i figuren. Fra venstre: Fast indspændt, simpelt understøttet, simpelt bevægelig.<br />
Hvis der ønskes en understøtning, der kan optage lodrette <strong>og</strong> vandrette laster, kan der nøjes med to<br />
pæle pr. fundament, såfremt det kan dokumenteres, at lasterne angriber netop i skæringspunktet for<br />
pælenes systemlinier, som vist i midten af figur 52. Dette kan sikres ved at udføre samlingen mellem<br />
fundamentet <strong>og</strong> rammebenet som et charnier.<br />
73
3 Konstruktion Skitsering af samlinger<br />
Med samme argument kan et fundament med blot én pæl modelleres som en simpelt bevægelig understøtning.<br />
Det er klart at disse fundamenter teoretisk set bliver ustabile ved blot en lille momentbelastning,<br />
eller hvis kræfterne ikke angriber helt præcist i pælenes systemlinier. Dette sker idet det<br />
antages at pælene ikke kan optage tværlast. Da pælene i praksis kan optage små tværlaster, som<br />
normalvis ikke medregnes ved dimensioneringen, vil små momentbelastninger <strong>og</strong> mindre excentriciteter<br />
ikke gøre fundamentet bevægeligt.<br />
Vandret last på tværs af bygningen<br />
Bygningens stabilitet er undersøgt med hensyn til lodret last <strong>og</strong> vandret last på gavlen. Tilbage står<br />
blot at kontrollere, at det anvendte statiske system kan optage de vandrette laster, der påsættes bygningens<br />
side, som vist i figur 53. Dette kunne eksempelvis være vindtryk på en facade.<br />
Figur 53: Lastsituation ved vindtryk på facade.<br />
Som skitseprojekteringen af stålrammerne i afsnit 3.1 viser, er understøtningsformen i dette plan fast<br />
indspændt. Den vandrette last vil således fordeles over alle understøtningerne, der vil have reaktioner,<br />
som er bestemt af de forskellige elementers stivheder.<br />
74<br />
3.3 SKITSERING AF SAMLINGER<br />
I dette afsnit skitseres <strong>og</strong> forklares hvordan udvalgte samlinger i konstruktionen kan tænkes udført.<br />
Figurer skal læses som forklarende skitser, <strong>og</strong> er derfor ikke målfaste.<br />
Der er skitseret fire elementer i konstruktionen:
3 Konstruktion Skitsering af samlinger<br />
• Midtersamling i hovedramme<br />
• Fast indspænding af søjler<br />
• Samling mellem hovedramme <strong>og</strong> ås<br />
• Trækstang i vindgitter<br />
3.3.1 Midtersamling i hovedramme<br />
Der er udtænkt to forslag til udførelse af midtersamlingen i hovedrammen, jf. figur 54 <strong>og</strong> figur 55.<br />
Begge forslag bygger på det princip, at de udfligede I-bjælker svejses sammen, <strong>og</strong> den vandrette Ibjælke<br />
boltes på med en dorn/friktionssamling. På figur 54 ses samlingen med en påsvejset plade<br />
mellem de to udfligede I-bjælker til forebyggelse af vridning i samlingen. Ligeledes ses samlingen<br />
uden forstærkning mod vridning på figur 55. Begge samlinger regnes at kunne overføre normalkræfter,<br />
forskydningskræfter <strong>og</strong> moment.<br />
Figur 54: Midtersamling i hovedramme med påsvejset plade til styrke mod<br />
vridende kræfter.<br />
75
3 Konstruktion Skitsering af samlinger<br />
76<br />
Figur 55: Midtersamling i hovedramme uden påsvejset plade.<br />
3.3.2 Fast indspænding af søjler<br />
Der er for den faste indspænding af søjler udtænkt to forslag. Ved første forslag påsvejses en plade<br />
ved søjlens bund, <strong>og</strong> denne boltes fast i fundamentet med n<strong>og</strong>le indstøbte gevindstænger, som vist på<br />
figur 56. Samlingen regnes at kunne overføre normalkræfter, forskydningskræfter <strong>og</strong> moment.<br />
Figur 56: Indspænding af søjle med gevindstænger.<br />
Det andet forslag tænkes udført således, at søjlen nedsænkes i sokkelen i et forstøbt fundament, som<br />
efterfølgende fyldes med beton, jf. figur 57. Samlingen regnes at kunne overføre moment, normal-<br />
<strong>og</strong> forskydningskræfter.
3 Konstruktion Skitsering af samlinger<br />
Figur 57: Nedsænkning af søjle i forstøbt fundament.<br />
3.3.3 Samling mellem hovedramme <strong>og</strong> ås<br />
Samlingen mellem hovedrammer <strong>og</strong> åse udføres som en simpel boltesamling med to diagonalt placerede<br />
bolte gennem flangerne, jf. figur 58. Samlingen regnes at kunne overføre normal- <strong>og</strong> forskydningskræfter.<br />
Figur 58: Simpel boltesamling mellem hovedramme <strong>og</strong> ås.<br />
3.3.4 Trækstang i vindgitter<br />
Trækstænger mellem fag til optagelse af vindpåvirkning på konstruktionen påsvejses kroppen af<br />
søjlerne, jf. figur 59. Samlingen regnes at kunne optage normalkræfter.<br />
77
3 Konstruktion Statisk opbygning i STAAD.Pro<br />
78<br />
Figur 59: Samling mellem trækstang <strong>og</strong> søjle.<br />
3.4 STATISK OPBYGNING I STAAD.PRO<br />
Til at modellere det valgte statiske system, er det valgt at anvende finite element pr<strong>og</strong>rammet<br />
STAAD.Pro. Ved hjælp af dette pr<strong>og</strong>ram er det muligt at vælge de profilstørrelser der skal til, for at<br />
tilfredsstille de sikkerheds- <strong>og</strong> anvendelsesmæssige krav, der er til bygningen. Det er tillige muligt at<br />
kontrollere, at det valgte statiske system er hensigtsmæssigt i forhold til den rumlige stabilitet.<br />
Der er valgt at anvende STAAD.Pro til disse udregninger af flere årsager:<br />
• Der kan udføres komplicerede beregninger på statisk ubestemte konstruktioner, der vil<br />
tage lang tid at udføre manuelt<br />
• Iterative processer er nemmere at gennemføre, da en ændring i data automatisk justeres i<br />
alle beregninger<br />
• Pr<strong>og</strong>rammet giver en god visualisering af bygningens tredimensionelle opbygning<br />
• Undersøgelse for forskellige lastkombinationer er hurtigt gennemført<br />
• Giver kendskab til den type værktøj der benyttes i praksis<br />
3.4.1 Modellering af rammer<br />
Der er to forskellige rammer i konstruktionen, jf. figur 60 <strong>og</strong> figur 61. Rammerne er opbygget med<br />
momentstive samlinger.
3 Konstruktion Statisk opbygning i STAAD.Pro<br />
6,50m<br />
Figur 60: Hovedramme i bygningen.<br />
7,50 m<br />
28,8 m 19,2 m 19,2 m<br />
6,50m<br />
28,8 m<br />
o<br />
20<br />
Figur 61: Gavlramme ved velfærdsdel.<br />
Det statiske system for hele bygningen opstillet således, at den rumlige stabilitet sikres, jf. figur 62.<br />
Som det ses af denne, indgår der i det statiske system, foruden hovedrammerne, følgende elementer:<br />
• Trykåse til overførelse af vindkræfter fra gavlene<br />
• Gavlsøjler til overførelse af vindkræfter fra gavlene<br />
• Vindgitre til overførelse af vindkræfter fra gavlene<br />
Vindgitre<br />
Trykåse<br />
7,50 m<br />
6,99 m<br />
7,50 m<br />
Gavlsøjler til optagelse<br />
af vindlast<br />
Figur 62: Opbygning af konstruktionen. Bygningen er modelleret med 3 forskellige understøtninger: fast indspændt,<br />
simpelt understøttet <strong>og</strong> en simpel understøtning, der er fast indspændt i gavlens plan.<br />
Konstruktionen antages at optage al vindlast på gavlene igennem vindgitrene, <strong>og</strong> de 4 midterste hovedrammer<br />
bliver derfor kun belastet i deres eget plan. Der er ikke taget højde for tagpladernes evne<br />
til at overføre vandrette kræfter ved skivevirkning. Det er forudsat, at vindgitrene er tilstrækkelig<br />
stive til, at de vandrette laster på gavlen ikke overføres gennem tagpladerne til midterrammerne.<br />
79
3 Konstruktion Statisk opbygning i STAAD.Pro<br />
80<br />
3.4.2 Modellering af understøtninger<br />
Der er, jf. afsnit 3.2, anvendt tre forskellige type understøtninger i konstruktion. Disse er illustreret<br />
på figur 63 <strong>og</strong> givet ved:<br />
1. Fast indspændt understøtning, hvor der er placeret direkte funderede punktfundamenter,<br />
samt hvor der er pælefunderet herfor.<br />
2. En simpel understøtning, hvor der er pælefunderet på blødbund, således at denne ikke<br />
kan overføre momentkræfter.<br />
3. En simpel understøtning der kan optage moment om én akse. Disse understøtninger findes<br />
i de to yderrammer i begge ender af bygningen, på den side der funderes på blødbund.<br />
De funderes kun til at kunne optage moment om én akse, da vindgitteret optager<br />
momentkræfter om den anden akse.<br />
1.)<br />
2.)<br />
3.)<br />
Figur 63: De tre forskellige understøtninger er vist til<br />
venstre. Pilene til højre viser, hvilke kræfter understøtningerne<br />
kan optage. Akserne stemmer overens<br />
med de globale akser på figur 62.<br />
Fastgørelser til fundamentet ved disse understøtninger udformes således, at de kan videreføre de<br />
kræfter, som fundamentet dimensioneres til at optage.<br />
3.4.3 Modellering af vindgitre<br />
Vindgitrene er i STAAD.Pro modelleret som ”cables”. Det vil sige at de regnes havende slappe diagonaler.<br />
Der regnes ikke med forspænding af vindgitrene.<br />
3.4.4 Modellering af trykåse<br />
Da trykåsene regnes blot at skulle overføre tryk imellem rammerne, <strong>og</strong> videre ud i vindgitrene, er det<br />
valgt at disse blot fastgøres med en simpel boltesamling. For at modellere dette i STAAD.Pro er der<br />
for alle trykåse angivet, at de er fastgjort med charnier.<br />
y<br />
y<br />
y<br />
x<br />
z<br />
x<br />
z<br />
x<br />
z
3 Konstruktion Statisk opbygning i STAAD.Pro<br />
3.4.5 Modellering af gavlsøjler<br />
Gavlsøjlernes formål er at overføre vindkræfter fra gavlen, henholdsvis direkte til fundamentet <strong>og</strong><br />
igennem hovedrammen. Gavlsøjlerne monteres med boltesamlinger på hovedrammen, der virker<br />
som charniers, for ikke at skabe vridning i hovedrammen. Gavlsøjlerne er fast indspændte ved fundamentet.<br />
3.4.6 Modellering af laster<br />
Vind- <strong>og</strong> snelaster er udregnet i bilag B.3 <strong>og</strong> disse er regnet fordelt på hovedrammer <strong>og</strong> gavlsøjler<br />
som linielaster efter lastopland, jf. figur 64. Tagpladerne er regnet simpelt understøttede fra fag til<br />
fag. Ved ikke-rektangulære flader er vindlasten fordelt således at fladelasten fordeles ligeligt til understøtningerne<br />
som en linielast, givet ved<br />
hvor<br />
q<br />
vind , linie<br />
kN<br />
q vind , linie er lasten på understøtningen m<br />
qvind, flade ⋅ A<br />
= (3.1)<br />
O<br />
⎡⎣ ⎤⎦<br />
qvnd,flade er den samlede last på fladen ⎡ kN ⎤ 2 ⎣ m ⎦<br />
A er arealet af fladen [m 2 ]<br />
O er den samlede længde af understøtning på fladen [m]<br />
Figur 64: Påførelse af linielaster efter lastopland, her vist for én ud af 8 snelastkombinationer. De stiplede<br />
linier angiver grænserne mellem de forskellige lastoplande for snelast.<br />
Vindlasten er påført for nordlig, østlig sydlig <strong>og</strong> vestlig retning, <strong>og</strong> snelast er påført for otte forskellige<br />
lasttilfælde, jf. bilag B.3. Desuden er egenlasten for profilerne påført. Denne udregnes automatisk<br />
i STAAD.Pro efter profilstørrelser <strong>og</strong> materialetype.<br />
81
3 Konstruktion Foreløbigt valg af profiler<br />
Derved er der opstillet 64 lastkombinationer for konstruktionen, for henholdsvis vindlast <strong>og</strong> snelast<br />
som dominerende, jf. lastkombination 2.1 i [DS 409:1998]. Det er vurderet, at en af disse lastkombinationer<br />
er dimensionsgivende. På figur 65 er vist, hvordan de forskellige lastkombinationer fremkommer.<br />
82<br />
Snelast dominerende Vindlast dominerende<br />
1 egenlasttilfælde<br />
8 snelasttilfælde<br />
4 vindlasttilfælde<br />
Figur 65: Sammensætningen af de 64 lastkombinationer.<br />
3.5 FORELØBIGT VALG AF PROFILER<br />
1 egenlasttilfælde<br />
8 snelasttilfælde<br />
4 vindlasttilfælde<br />
I dette afsnit er de forskellige profiler i den overordnede stålkonstruktion valgt ved brug af<br />
STAAD.Pro. De i dette afsnit valgte profiler bliver senere efterbehandlet, for at undersøge om der<br />
ved andre udformninger, kan optimeres yderligere <strong>og</strong> for at sikre, at der ikke sker instabilitet.<br />
Forudsætninger for profilvalg<br />
Ved valg af profiler regnes med samtlige lastkombinationer, som beskrevet i afsnit 3.4.6, hvor den<br />
statiske opbygning ligeledes ses.<br />
Det vælges at bruge seks forskellige profiltyper i konstruktionen for at gøre bygningen så ensartet<br />
som muligt uden at få for mange overdimensionerede elementer. De forskellige profiltyper er som<br />
følger:<br />
1. Alle vandrette overliggere i rammekonstruktionen er ens<br />
2. Alle skrå overliggere i rammekonstruktionen er ens<br />
3. Alle trykåse mellem rammerne er ens<br />
4. Alle søjler i rammerne er ens<br />
5. Alle gavlsøjler er ens<br />
6. Alle vindgitre er ens<br />
Krav til profilerne<br />
Profilerne er blevet optimeret ud fra et krav til maksimale normalspændinger <strong>og</strong> maksimal udbøjning.<br />
Det er i bilag B.5 vist, at der kan ses bort fra forskydningsspændinger.
3 Konstruktion Foreløbigt valg af profiler<br />
Der bruges S275 stål til alle profilerne. Den regningsmæssige flydespænding er fundet i bilag B.1.<br />
Profilerne optimeres således, at de maksimale normalspændinger ikke overstiger stålets flydespænding.<br />
Kravet til de maksimale udbøjninger af profilerne vælges til<br />
l<br />
u =<br />
200<br />
for samtlige bjælker i konstruktionen<br />
h<br />
u =<br />
150<br />
for samtlige søjler i konstruktionen<br />
hvor<br />
u er udbøjningen [mm]<br />
l er spændvidden mellem understøtningerne [mm]<br />
h er højden af søjlen [mm]<br />
[DS 412:1998]<br />
Der er som værdi for udbøjning valgt den maksimale værdi af vandret <strong>og</strong> lodret udbøjning. Der er<br />
ikke regnet med krav om maksimal nedbøjning for vindgitteret.<br />
Foreløbigt profilvalg<br />
Ud fra ovenstående forudsætninger <strong>og</strong> krav er følgende profiler valgt, jf. tabel 34.<br />
Tabel 34: Resultat af foreløbig profilvalg. d er diameteren <strong>og</strong> e er godstykkelsen.<br />
Profiltype Profilvalg<br />
Regningsmæssig<br />
flydespænding<br />
[MPa]<br />
Maksimal<br />
trykspænding<br />
[MPa]<br />
Maksimal<br />
trækspænding<br />
[MPa]<br />
1 (vandrette overliggere) HE450A 226 200 192<br />
2 (skrå overliggere) HE450B 226 201 180<br />
3 (trykåse) IPE80 235 106 130<br />
4 (rammesøjler) IPE600 226 226 200<br />
5 (gavlsøjler) HE200M 226 212 200<br />
6 (vindgitre)<br />
Rør med d = 4<br />
cm <strong>og</strong> e = 1 cm<br />
Maksimal<br />
udbøjning<br />
u [mm]<br />
235 133 126 0<br />
Ved profil 3 <strong>og</strong> 4 når hverken spændingen eller udbøjningen op på et kritisk niveau, hvorfor der er<br />
valgt minimale profiltyper.<br />
l<br />
220<br />
l<br />
335<br />
l<br />
366<br />
h<br />
553<br />
h<br />
212<br />
83
3 Konstruktion Eftervisning af beregninger i STAAD.Pro<br />
84<br />
3.6 EFTERVISNING AF BEREGNINGER I STAAD.PRO<br />
For at sandsynliggøre, at snitkræfterne <strong>og</strong> spændingerne i STAAD.Pro er beregnet korrekt, er der i<br />
det følgende foretaget en kontrol af ligevægt ved et knudepunkt i konstruktionen <strong>og</strong> beregning af<br />
spændingerne i et profil ud fra elasticitetsteorien, vist på figur 66. Beregningerne foretages for lasttilfælde<br />
10 i STAAD.Pro, som er et tilfælde, hvor der kun er regnet med snelast. Der er således ikke<br />
regnet med egenlast, for at gøre tilfældet simpelt.<br />
Ligevægtsberegning<br />
Figur 66: Betragtet knudepunkt <strong>og</strong> profil der benyttes til eftervisning af STAAD.Pro.<br />
Spændingsberegning<br />
Ligevægtsberegning<br />
Der er valgt at se på knudepunktet markeret på figur 66. I bilag B.4 er der foretaget ligevægtsberegning<br />
for lodret -, vandret - <strong>og</strong> momentligevægt. Resultatet af beregningen ses i tabel 35.<br />
Tabel 35: Resultat af snitkraftligevægt. Afvigelsen er, for lodret <strong>og</strong> vandret ligevægt, angivet i<br />
forhold til den maksimale normal- <strong>og</strong> forskydningskraft <strong>og</strong> for momentligevægt i forhold til<br />
det maksimale moment.<br />
Lodret ligevægt, ↑ + Vandret ligevægt, → +<br />
Momentligevægt +<br />
Ligevægt -0,01 kN 0,07 kN 0,10 kNm<br />
Afvigelse 0,07 ‰ 0,36 ‰ 0,24 ‰<br />
Det ses, at der ifølge beregningen ikke er fuldstændig ligevægt i knuden. Denne afvigelse skyldes, at<br />
STAAD.Pro er et finite element pr<strong>og</strong>ram, hvilket betyder, at beregningen bygger på, at bjælkeelementerne<br />
deles op i et endeligt antal stykker. Dette gør, at der altid vil være en unøjagtighed af beregningerne,<br />
hvilket ses af tabel 35 at være af en lille størrelsesorden <strong>og</strong> derfor acceptabel.
3 Konstruktion Eftervisning af beregninger i STAAD.Pro<br />
Spændingsberegning<br />
For at eftervise hvorvidt STAAD.Pro beregner spændingerne korrekt efter elasticitetsteorien beregnes<br />
disse i to snit i bjælken vist på figur 66. Det er muligt via STAAD.Pro at få optegnet moment- <strong>og</strong><br />
normalkraftkurver for de statisk ubestemte snitkraftberegninger. Ved at benytte resultaterne herfra<br />
kan spændingerne beregnes, <strong>og</strong> sammenholdes med resultaterne fra STAAD.Pro. De benyttede kurver<br />
ses på figur 67.<br />
[kNm] [kN]<br />
Snit 1<br />
Figur 67: Moment- <strong>og</strong> normalkraftkurver.<br />
Normalkraft<br />
Moment<br />
Ud fra værdierne fra kurverne beregnes spændingerne i de to snit vist på figuren. Resultaterne af<br />
beregningerne sammenholdes med resultaterne fra STAAD.Pro, <strong>og</strong> er opstillet i tabel 36.<br />
Snit 2<br />
Tabel 36: Oversigt over beregnede maksimalspændinger sammenholdt med de tilsvarende fra<br />
STAAD.Pro.<br />
Beregnet træk Træk ved STAAD.Pro Beregnet tryk Tryk ved STAAD.Pro<br />
Snit<br />
[ MPa ]<br />
[ MPa ]<br />
[ MPa ]<br />
[ MPa ]<br />
1 35,28 35,21 25,56 25,32<br />
2 92,35 92,43 104,27 104,36<br />
Den største forskel i resultaterne er 0,94 %. Årsagen til afvigelserne vil som førnævnt være forbundet<br />
med beregning efter finite element metoden. Afvigelser af denne størrelsesorden må kunne forventes<br />
<strong>og</strong> er acceptable.<br />
Flytningsberegning<br />
For at sandsynliggøre hvorvidt de flytninger, der er beregnet i STAAD.Pro, er korrekte, er der foretaget<br />
en flytningsberegning i hånden for et enkelt element. Det betragtede elements placering i konstruktionen<br />
fremgår af figur 68.<br />
[m]<br />
85
3 Konstruktion Eftervisning af beregninger i STAAD.Pro<br />
86<br />
HE450A<br />
Figur 68: Det betragtede elements placering i konstruktionen.<br />
Elementets flytning er undersøgt ved en lastkombination, hvor vind er dominerende, <strong>og</strong> der derved<br />
opstår sug på bygningens side. Da elementet samtidig er lodret belastet af sne giver denne lastkombination<br />
anledning til en belastning, der ikke er parallel med profilets hovedakser, skæv bøjning. For<br />
den anvendte lastkombination angiver STAAD.Pro flytninger <strong>og</strong> snitkræfter som vist i tabel 37.<br />
Tabel 37: Randbetingelser til opstilling af bjælkens differentialligning. Et indeks 1 refererer til bjælkens<br />
venstre ende <strong>og</strong> et indeks 2 til den højre i figur 68. Flytningerne i y- <strong>og</strong> z-aksens retning er betegnet henholdsvis<br />
uy <strong>og</strong> u z.<br />
Fy,1 F z,1 M y,1 M z,1 u y,1 u z,1<br />
-18.884 N 19.678 N -1 Nm -3807 Nm -0,024 mm -2,818 mm<br />
F y,2 F z,2 M y,2 M z,2 u y,2 u z,2<br />
-27.430 N 30.680 N 79.295 Nm 65.378 Nm 0,119 mm -13,142 mm<br />
Disse værdier anvendes som randbetingelser, idet bjælkens differentialligning opstilles. I bilag B.4<br />
er bjælkens differentialligning opstillet, <strong>og</strong> udbøjningen på midten er beregnet i henholdsvis z- <strong>og</strong> yaksens<br />
retning. Resultatet er vist i tabel 38.<br />
Tabel 38: Sammenligning af bjælkens flytning beregnet ved bjælkens differentialligning<br />
<strong>og</strong> fundet ved STAAD.Pro.<br />
L<br />
L<br />
u ( ) [mm] u ( ) [mm]<br />
rel, z 2<br />
rel, y 2<br />
Flytning ved STAAD.Pro -47,5 6,9<br />
Flytning ved bjælkens differentialligning<br />
-48,1 7,0
3 Konstruktion Forskydningsbæreevne<br />
Som det ses, er de flytninger der er fundet ved håndberegninger en smule større end dem, der er<br />
bestemt ved STAAD.Pro. Begrundelsen for dette kan være, at der ved det betragtede lasttilfælde er<br />
en mindre trekantsformet linielast, der ved håndberegningerne er set bort fra. Ydermere kan der<br />
forventes afrundingsfejl. Da afvigelsen blot er af størrelsesordnen 1 % er STAAD.Pros flytningsberegning<br />
acceptabel.<br />
3.7 FORSKYDNINGSBÆREEVNE<br />
Eftersom STAAD.Pro ikke opgiver forskydningsspændingerne for profilerne, beregnes disse manuelt.<br />
I tabel 39 er de maksimale forskydningskræfter for de enkelte profiler i den lokale y- <strong>og</strong> zretning<br />
vist. Der ses bort fra forskydningskræfterne i vindgitrene.<br />
Tabel 39: Den numerisk største<br />
forskydningskraft for de benyttede<br />
profiler. y-aksen er den stærke<br />
akse.<br />
Element Fy [kN] Fz [kN]<br />
IPE600 181 29<br />
HE450B 142 21<br />
IPE80 0 0<br />
HE200M 63 1<br />
HE450A 117 32<br />
Forskydningsspændingerne beregnes elastisk, eftersom STAAD.Pro beregner normalspændingerne<br />
elastisk. Det viser sig, at det udelukkende er nødvendigt at beregne forskydningsspændingerne for<br />
Fy-kræfterne, jf. tabel 39, da disse er dominerende, <strong>og</strong> resulterer i de største spændinger. Beregningen<br />
er foretaget i bilag B.5.<br />
De maksimale forskydningsspændinger er vist i tabel 40.<br />
Tabel 40: Maksimale forskydningsspændinger<br />
for<br />
profilerne, sammenholdt<br />
med forskydningsbæreevnen.<br />
Element τs ⎡ N<br />
2 ⎣<br />
⎤<br />
mm ⎦<br />
IPE600 27,65<br />
HE450B 24,51<br />
IPE80 0<br />
HE200M 21,96<br />
HE450A 24,71<br />
87
3 Konstruktion Udfligede tværsnit<br />
N<br />
Den regningsmæssige bæreevne for forskydningspåvirkede profiler er beregnet til 136 2 for t < 16<br />
mm<br />
N<br />
mm <strong>og</strong> 130 2 for 16 mm < t < 40 mm, hvor t er materialetykkelsen. Det ses at bæreevnen for alle<br />
mm<br />
profiler er tilstrækkelig.<br />
Af [DS 412:1998, p43] fremgår det, at hvis forskydningskraften overstiger halvdelen af forskydningsbæreevnen,<br />
skal der regnes med en reduceret bæreevne. Ingen profilers forskydningsspændinger<br />
overstiger d<strong>og</strong> halvdelen af den tilsvarende forskydningsbæreevne, <strong>og</strong> der skal derfor ikke regnes<br />
med en reduceret moment- <strong>og</strong> normalkraftbæreevne.<br />
88<br />
3.8 UDFLIGEDE TVÆRSNIT<br />
Som udgangspunkt er de benyttede profiler dimensioneret ved hjælp af STAAD.Pro, jf. afsnit 3.5.<br />
Ved dimensioneringen er der valgt bjælker, som ikke vil få den samme udnyttelsesgrad over hele<br />
længden, da dimensionen er fastlagt ud fra det kritiske snit. Derfor vælges det at udflige overliggerne<br />
i konstruktionen, for på den måde at sikre en bedre materialeudnyttelsesgrad <strong>og</strong> dermed minimere<br />
materialeforbruget.<br />
Konstruktionsdelen hvor en løsning med udfligede profiler undersøges, er fremhævet på figur 69.<br />
Denne løsning vil benyttes til de midterste rammer, som ikke er forbundet af vindkryds. De yderste<br />
rammer vil være udsat for en anden belastningssituation <strong>og</strong> løsningen kan derfor ikke anvendes på<br />
disse.
3 Konstruktion Udfligede tværsnit<br />
3<br />
3<br />
1<br />
3<br />
3<br />
Figur 69: Udvalgt konstruktionsdel hvor profilerne udfliges. Snit A-A angiver udsnittet for figur 70. 2 angiver de to<br />
skrå bjælkeoverliggere der behandles som en enkelt, mens 1 angiver den vandrette bjælke.<br />
Beregningsmetode<br />
På figur 70 ses, hvorledes momentet stiger betydeligt i bjælkeenderne, mens der ellers forekommer<br />
forholdsvis små udsving. Dermed er det muligt at vælge et enkelt standardprofil til hele midterstykket,<br />
uden at dette overdimensioneres væsentligt. Det vælges, at både bjælke 1 <strong>og</strong> 2 udfliges ens i<br />
begge ender. Dermed er dimensionen for udfligningen i den kritiske bjælkeende den samme i begge<br />
ender. Dette begrundes <strong>og</strong>så af, at overliggernes snitkræfter har tilnærmelsesvis samme ekstremaer<br />
<strong>og</strong> forløb, <strong>og</strong> at denne løsning vil være at foretrække af rent praktiske grunde.<br />
Den midterste del af profilet som ikke udfliges er dimensioneret for det maksimale moment, adderet<br />
med den største normalkraft over profildelen. Disse to maksimalværdier opstår ikke nødvendigvis<br />
ved samme lastkombination, eller det samme sted i profilet.<br />
A<br />
A<br />
2<br />
89
3 Konstruktion Udfligede tværsnit<br />
[ kNm]<br />
[ kN]<br />
90<br />
P<br />
Momentkurve for bjælke<br />
Normalkraftkurve for bjælke<br />
Momentbæreevne af udfliget tværsnit<br />
Momentbæreevne af midterprofil<br />
Figur 70: Maksimale snitkræfter <strong>og</strong> bæreevner for snit AA, vist på figur 69. Tangeringen mellem momentbæreevnen<br />
af det udfligede tværsnit <strong>og</strong> momentkurven er benævnt P.<br />
Optimeringen er illustreret på figur 70. Princippet bygger på den konstatering, at hvis kurven for<br />
momentbæreevnen af det udfligede tværsnit tangerer momentkurven i et punkt P, vil bæreevnen ikke<br />
blive mindre end snitmomentet. Brug af denne metode vil betyde, at uanset i hvilket punkt P bæreevnekurven<br />
skærer snitmomentkurven, vil bæreevnen være tilstrækkelig. Valget af selve udfligningens<br />
geometri bygger derfor på en minimering af materialeforbruget. Forløbet af momentbæreevnen<br />
for det udfligede tværsnit vil være afhængig af starthøjden <strong>og</strong> længden af udfligningen, vist på figur<br />
71. Det er valgt, at endehøjden af udfligningen skal svare til højden af midterprofilet, <strong>og</strong> at krops- <strong>og</strong><br />
flangetykkelsen ligeledes svarer til dette profil.<br />
x
3 Konstruktion Udfligede tværsnit<br />
Starthøjde<br />
Figur 71: Udfligning.<br />
Længde af udfligning<br />
Beregningerne kan ses i bilag B.6.<br />
Resultater for bjælke 2<br />
For at vælge den endelige starthøjde <strong>og</strong> længden af udfligningen, er sammenhængen mellem materialeforbruget<br />
<strong>og</strong> længden x optegnet. Længden x er afstanden fra bjælkeenden til punktet P, som vist<br />
på figur 70. Materialeforbruget afhænger af starthøjden <strong>og</strong> længden af udfligningen, <strong>og</strong> kan optegnes<br />
som funktion af x som vist på figur 72.<br />
Materialeforbrug [10 6 mm 3 ]<br />
40,5<br />
40<br />
39,5<br />
39<br />
38,5<br />
38<br />
37,5<br />
37<br />
36,5<br />
36<br />
35,5<br />
0 500 1000 1500 2000<br />
x [mm]<br />
2500 3000 3500 4000<br />
Figur 72: Sammenhæng mellem materialeforbrug <strong>og</strong> bæreevnekurvens skæring med snitmomentet for den<br />
skrå overligger.<br />
Det viser sig, at materialeforbruget er tilnærmelsesvist ligefremt proportionalt med længden af udfligningen,<br />
mens materialeforbruget som funktion af starthøjden er som vist på figur 73.<br />
t<br />
t<br />
Højde af midterprofil<br />
91
3 Konstruktion Udfligede tværsnit<br />
92<br />
Materialeforbrug [10 6 mm^3]<br />
53<br />
52<br />
51<br />
50<br />
49<br />
48<br />
47<br />
46<br />
830 840 850 860 870 880 890 900 910<br />
Starthøjde af udfligning [mm]<br />
Figur 73: Materialeforbrug som funktion af starthøjden.<br />
Det vælges at fastlægge dimensionerne ud fra det minimale materialeforbrug, som vist på figur 72.<br />
Variationen i materialeforbrug omkring grafens minimum er d<strong>og</strong> meget lille, <strong>og</strong> der kan derfor argumenteres<br />
for, at udfligningen kunne udføres med en mindre starthøjde end minimumet for materialeforbruget<br />
ville berettige. En mindre starthøjde vil reducere eventuelle instabilitetsproblemer i<br />
kroppen af profilet. Forskellen er d<strong>og</strong> her minimal, da ændringen i starthøjde vil være af størrelsesordenen<br />
30 mm, <strong>og</strong> set ud fra et økonomisk synspunkt vil det derved sparede materiale kunne benyttes<br />
til kropafstivning.<br />
Som beskrevet under forrige afsnit, vil bæreevnen være tilstrækkelig, uanset hvilken værdi x antager<br />
i det viste interval på figur 72. x vælges derfor som nævnt for et minimalt materialeforbrug. Starthøjden<br />
<strong>og</strong> længden over hvilken udfligningen foretages, er en funktion af den valgte x-værdi. Ud fra den<br />
valgte optimale x-værdi er den tilhørende starthøjde <strong>og</strong> længde angivet i tabel 41.<br />
Tabel 41: Starthøjde, længde af udfligning <strong>og</strong> sluthøjden.<br />
X-værdi [mm] Starthøjde [mm] Sluthøjde (IPE 450) Længde af udfligning [mm]<br />
3400 885 450 3916<br />
Den pågældende udfligning får udseende som vist på figur 74.
3 Konstruktion Udfligede tværsnit<br />
Figur 74: Udfliget tværsnit for den skrå overligger.<br />
Resultater for bjælke 1<br />
På tilsvarende vis som for den skrå overligger, vælges starthøjden <strong>og</strong> længden af udfligning ud fra<br />
den x-værdi der resulterer i det minimale materialeforbrug. Sammenhængen ses på figur 75.<br />
Materialeforbrug [10 6 mm 3 ]<br />
28,5<br />
28<br />
27,5<br />
27<br />
26,5<br />
26<br />
25,5<br />
0 500 1000 1500<br />
x [mm]<br />
2000 2500 3000<br />
Figur 75: Sammenhæng mellem materialeforbrug <strong>og</strong> bæreevnekurvens skæring med snitmomentet for den vandrette<br />
overligger.<br />
x-værdien <strong>og</strong> den tilhørende starthøjde <strong>og</strong> længde er opstillet i tabel 42.<br />
Tabel 42: Starthøjde <strong>og</strong> længde af udfligning som funktion af x.<br />
x-værdi [mm] Starthøjde [mm] Sluthøjde [mm] Længde af udfligning [mm]<br />
2600 740 450 3024<br />
93
3 Konstruktion Beregning af søjlelængde ved Rayleighs metode<br />
94<br />
3.9 BEREGNING AF SØJLELÆNGDE VED RAYLEIGHS<br />
METODE<br />
Idet bæreevnen for søjlen vist på figur 76 ønskes beregnet, er det nødvendigt at fastlægge den teoretiske<br />
søjlelængde, da bæreevnen beregnes efter fremgangsmåden i [DS 412:1998].<br />
Figur 76: Søjle for hvilken den teoretiske søjlelængde ønskes beregnet.<br />
Forudsætninger<br />
Til beregning af søjlelængden benyttes Rayleighs metode. Rayleighs metode bygger på, at den totale<br />
potentielle energi i et givet system vil svare til forøgelsen af indre energi, der fremkommer ved at<br />
søjlen bøjer, minus tabet i potentiel energi forårsaget af, at den påførte belastning vil bevæge sig<br />
grundet udbøjningen. For at opstille energien i systemet er det derfor nødvendigt at have kendskab til<br />
udbøjningen i systemet. For at sikre nøjagtigheden må udbøjningsfigurerne tilnærmes så præcist som<br />
muligt. Rayleighs metode benyttes i dette afsnit til at fastlægge de nødvendige faktorer der indgår i<br />
søjlens udbøjningsfigur. [Williams <strong>og</strong> Todd 2000, p334]<br />
Da det ønskes at udflige søjlen af hensyn til den resulterende materialebesparelse, fastlægges en<br />
midlertidig udfligning af søjlen ved brug af beregningsprincippet i bilag B.6. Det bemærkes d<strong>og</strong>, at<br />
der for denne udfligning ingen hensyntagen er til søjlevirkning, så de valgte dimensioner er derfor<br />
ikke nødvendigvis gældende for den endelige søjle. Dette valg er derfor forbundet med en vis usikkerhed<br />
ved beregning af udbøjningsfiguren. At benytte disse værdier for udfligningen forventes d<strong>og</strong>
3 Konstruktion Beregning af søjlelængde ved Rayleighs metode<br />
at give en større præcision, i beregningen da dette vil være tættere på den endelige tilstand sammenlignet<br />
med en søjle uden udfligning.<br />
Beregning af søjlelængde<br />
Tilfældet for hvilken den teoretiske søjlelængde ønskes bestemt er vist på figur 77, som er søjlen<br />
markeret på figur 76 <strong>og</strong> den tilknyttede overligger. Der vælges kun at betragte denne del af konstruktionen,<br />
ved at antage at overliggeren har et fastholdt knudepunkt, hvor denne er samlet med den<br />
tilstødende ramme <strong>og</strong> midtersøjlen, jf. figur 76. Denne antagelse er ikke helt korrekt, eftersom samlingen<br />
med midtersøjlen <strong>og</strong> den tilstødende overligger ikke vil være helt fastholdt. Lasten der påføres<br />
rammen er hidrørende fra det lasttilfælde, der giver det største moment i søjlen, <strong>og</strong> består af snelast<br />
på bjælken, vindlast på søjlen <strong>og</strong> egenlaster med de respektive lastfaktorer. Snelasten regnes<br />
dominerende. Overliggeren regnes i dette afsnit med konstant tværsnit af hensyn til beregningernes<br />
omfang.<br />
Vindlast<br />
Snelast<br />
Figur 77: Opstilling for hvilken den teoretiske søjlelængde ønskes beregnet. Størrelsesforholdene<br />
er ikke korrekte.<br />
Som nævnt er brugen af Rayleighs metode tilknyttet udbøjningsfigurerne for systemet. Udbøjningsfiguren<br />
for søjlen vælges at antage en form, der tilnærmes med en sinuskurve. Problemet ved at benytte<br />
en udbøjningsfigur af denne type er, at randbetingelsen i toppen af søjlen ikke kan bestemmes<br />
eksplicit, idet udbøjningen i søjlens top vil være afhængig af overliggeren, <strong>og</strong> denne sammenhæng<br />
kan ikke opstilles direkte. Dette giver en unøjagtighed i beregningen.<br />
Det vælges at benytte bjælkens differentialligning for overliggeren, hvor randbetingelser er nødvendige<br />
til fastlæggelse af udbøjningsfunktionen. Her er det muligt at beskrive sammenhængen mellem<br />
overliggeren <strong>og</strong> søjlen i form af randbetingelser, da søjlens udbøjningsform nu er antaget kendt.<br />
Opstilling af randbetingelser <strong>og</strong> de to udbøjningsfigurer kan ses i bilag B.7. Heraf fremgår det <strong>og</strong>så,<br />
hvilke faktorer i søjlens udbøjningsform der ønskes bestemt ved brug af Rayleighs metode. Udbøjningsfiguren<br />
for opstillingen antages at få udseeende som vist på figur 78.<br />
95
3 Konstruktion Beregning af søjlelængde ved Rayleighs metode<br />
96<br />
Figur 78: Udbøjningsfiguren for den betragtede rammedel.<br />
Når udbøjningsfigurerne er opstillet, er det muligt at anvende Rayleighs energibetragtning. For at<br />
bestemme de to ukendte faktorer i søjlens udbøjningsfigur betragtes det tilfælde, hvor ændringen i<br />
den potentielle energi som funktion af de antagede udbøjningsformer er nul, <strong>og</strong> det undersøges om<br />
konstruktionen dermed er i en stabil ligevægtsposition. Dette er gjort i bilag B.7.<br />
Søjlelængden findes ud fra udbøjningsformen. Udbøjningen af søjlen er optegnet på figur 79.<br />
Søjlelængden findes til<br />
hvor<br />
Udbøjning [mm]<br />
Figur 79: Udbøjning af udfliget søjle.<br />
x [mm]<br />
L = 3.87h<br />
s
3 Konstruktion Søjlebæreevne<br />
Ls er den teoretiske søjlelængde [mm]<br />
h er søjlehøjden [mm]<br />
3.10 SØJLEBÆREEVNE<br />
Der er dette afsnit beregnet søjlebæreevner for åse, gavlsøjler samt en udfliget rammesøjle. Der er i<br />
alle tre tilfælde brugt snitkræfter beregnet i STAAD.Pro for de oprindeligt valgte profiler i afsnit 3.5.<br />
Dermed er der ikke taget højde for, at en eventuel ændring af et profils tyngde <strong>og</strong> stivhed vil resultere<br />
i en ændret snitkraftfordeling, hvilket kræver en ekstra iteration med de nye snitkræfter.<br />
3.10.1 Søjlebæreevne for trykås<br />
Der kan i konstruktionens åse opstå tryk, hvilket derfor kræver en analyse af disses søjlebæreevne.<br />
Den hårdest trykbelastede ås er angivet i figur 80. Denne ås har samtidig størst længde, hvilket gør<br />
denne ås til den mest kritiske overfor instabilitet.<br />
Figur 80: Den betragtede trykås til beregning af søjlebæreevne.<br />
Trykåsen er simpelt understøttet i begge ender, hvilket gør, at der ikke er endemomenter. Da der<br />
samtidig ikke regnes med at åsen påføres last <strong>og</strong> dermed moment fra den overliggende tagplade, vil<br />
det eneste moment i åsen stamme fra egenvægten af åsen, hvor der i denne beregning er regnet med<br />
egenvægten af det profil, der undersøges bæreevne for. Fremgangsmåden følger [DS 412:1998].<br />
Søjlebæreevnen er beregnet i bilag B.8. Søjlebæreevnen for det i afsnit 3.5 valgte profil er beregnet.<br />
Resultatet ses i tabel 43. Der regnes ikke med, at de overliggende tagplader sikrer profilet mod udbøjning<br />
om den svage akse, da tagpladerne er udformet som trapezplader med ringe stivhed i trykå-<br />
97
3 Konstruktion Søjlebæreevne<br />
sens svage retning. Det ses, at STAAD.Pro ikke kontrollerer for instabilitet, da det viser sig, at der<br />
ved brug af IPE80 vil forekomme instabilitet.<br />
For at sikre, at der ikke sker instabilitet i trykåsen, vælges at bruge et standard kvadratisk rørprofil<br />
med en bredde på b = 100 mm <strong>og</strong> en godstykkelse på e = 8 mm. Ved brug af et kvadratisk profil<br />
sikres, at styrken om begge akser er lige stor. Udnyttelsen ved dette profil ses af tabel 43.<br />
Tabel 43: Udnyttelsesgrad ved søjlebæreevne for oprindeligt valgt profil <strong>og</strong> endeligt valgt profil for ås. For det<br />
kvadratiske rør betegner b <strong>og</strong> e henholdsvis bredden <strong>og</strong> godstykkelsen.<br />
Udnyttelsesgrad om stærk Udnyttelsesgrad om svag Udnyttelsesgrad når moment-<br />
akse når centralt belastet akse når centralt belastet påvirket om stærk akse<br />
IPE80 3,58 32,61 32,76<br />
Kvadratisk rør, b =<br />
100 mm <strong>og</strong> e = 8 mm<br />
0,72 0,72 0,85<br />
98<br />
3.10.2 Søjlebæreevne for gavlsøjle<br />
Gavlsøjlerne er udsat for vandret vindlast som skaber moment i søjlen. Da alle gavlsøjler udføres af<br />
samme profil, vil de længste søjler have den laveste kritiske last. Den gavlsøjle der undersøges, ses<br />
på figur 81. Denne gavlsøjle er den mest kritiske overfor instabilitetsproblemer, da den er en af de<br />
længste <strong>og</strong> samtidig udsat for fuld vindlast i modsætning til gavlsøjlen i modsatte ende, der til dels<br />
står i læ bag administrationsbygningen. Gavlsøjlen regnes fast indspændt ved fundamentet <strong>og</strong> simpelt<br />
understøttet ved kip.<br />
Figur 81: Betragtede gavlsøjle til beregning af søjlebæreevne.<br />
Den lastkombination, der giver den største udnyttelse af søjlebæreevnen er, hvor vindlasten er dominerende<br />
<strong>og</strong> kommer fra nord. Til bestemmelse af bæreevneudnyttelsen er der brugt den maksimale<br />
værdi for normalkraften i profilet ved ovenstående lastkombination. Den maksimale værdi for nor-
3 Konstruktion Søjlebæreevne<br />
malkraften forekommer ved bunden af søjlen, men det antages, at bæreevneudnyttelsen ikke bliver<br />
væsentligt forøget ved brug af denne værdi.<br />
Beregningen af gavlsøjlens bæreevne er beregnet i bilag B.8. Ved beregning af søjlens bæreevne er<br />
det forudsat, at søjlen er fastholdt mod udbøjning om den svage akse, idet søjlen i denne retning er<br />
understøttet af vægplader med en forudsat tilstrækkelig stivhed. En nærmere analyse af vægpladernes<br />
stivhed er ikke foretaget i denne rapport. En skitse af den betragtede gavlsøjle ses i figur 82.<br />
Vindlast<br />
Lodret last<br />
svag akse<br />
stærk akse<br />
Figur 82: Skitse af gavlsøjle med laster <strong>og</strong> afstivning.<br />
Afstivende pladebeklædning<br />
Der er foretaget en beregning af det i afsnit 3.5 valgte profil. Af tabel 44 ses, at der vil opstå instabilitet<br />
i søjlen. For at undgå instabilitet kan i stedet vælges et HE240B profil, idet søjlebæreevnen ved<br />
dette profil er overholdt, jf. tabel 44.<br />
Tabel 44: Udnyttelsesgrad ved søjlebæreevne for oprindeligt valgt<br />
profil <strong>og</strong> endeligt valgt profil for gavlsøjle.<br />
Udnyttelsesgrad om stærk akse<br />
når centralt belastet<br />
Udnyttelsesgrad når<br />
momentpåvirket<br />
HE200B 0,16 1,61<br />
HE240B 0,09 0,92<br />
3.10.3 Søjlebæreevne for udfliget søjle<br />
Beregning af dimensionerne for den udfligede søjle vist på figur 76, gøres ved at sikre søjlebæreevnen<br />
<strong>og</strong> kipningsmodstanden i alle snit i søjlen. Beregningerne er foretaget i bilag B.8. Søjlen er momentstift<br />
forbundet med den vandrette overligger, <strong>og</strong> fastgjort med charnier i bunden.<br />
99
3 Konstruktion Kipningsanalyse af overligger<br />
100<br />
Figur 83: Placering af udfliget søjle i konstruktionen.<br />
Det er i dette tilfælde nødvendigt at beregne søjlebæreevnen for en række snit i søjlen for at tage<br />
højde for, at tværsnittet er varierende. Ved at tilpasse søjlens start- <strong>og</strong> sluthøjde så bæreevnen <strong>og</strong><br />
kipningsmodstanden er opfyldt i alle snit, findes søjlens dimensioner som angivet i figur 76. Bredde,<br />
krops- <strong>og</strong> flangetykkelse er valgt på forhånd.<br />
Tabel 45: Søjledimensioner for rammesøjle.<br />
Starthøjde [mm] Sluthøjde [mm] Bredde [mm] Kropstykkelse [mm] Flangetykkelse [mm]<br />
80 810 240 10 17<br />
3.11 KIPNINGSANALYSE AF OVERLIGGER<br />
Et velkendt fænomen i store stålrammer er stabilitetsproblemer i form af kipning. Der er foretaget en<br />
analyse af en del af en stålramme i konstruktionen med henblik på at eftervise, at kipbæreevnen<br />
overstiger de regningsmæssige laster.
3 Konstruktion Kipningsanalyse af overligger<br />
Figur 84: Det betragtede elements placering i konstruktionen.<br />
HE450A<br />
Placeringen af det betragtede element ses i figur 84. Analysen er baseret på Rayleighs energimetode,<br />
der angiver, at hvis den totale potentielle energi varierer med en parameter φ, er systemet stabilt når<br />
men ustabilt hvis<br />
hvor<br />
2<br />
dV<br />
2<br />
dϕ 0<br />
2<br />
dV<br />
2<br />
dϕ 0<br />
> 0 ,<br />
< 0<br />
(3.2)<br />
V er systemets totale potentielle energi<br />
er en parameter hvormed V varierer, eksempelvis en flytning<br />
φ0<br />
For det betragtede element kan den totale potentielle energi opstilles ved en antaget flytning, der<br />
alene er afhængig af vridningsvinklen i kiptilstanden. Flytningen der antages skal overholde de<br />
randbetingelser, der er givet ved understøtningerne for det betragtede element. I figur 85 er skitseret,<br />
hvorledes elementet antages understøttet mod kipning.<br />
101
3 Konstruktion Kipningsanalyse af overligger<br />
102<br />
z<br />
Figur 85: Simpel vridningsunderstøtning i elementets ender.<br />
Foruden en simpel gaffellejring udgør tagbeklædningen en stivhed mod overflangens udbøjning i zaksens<br />
retning. Stabilitetssvigt for et profil med en sådan type understøtning betegnes bunden kipning.<br />
Da elementet jf. figur 84 er en del af en ramme, kan der forventes en indspænding i enderne.<br />
Hvorledes denne indspændingsgrad modelleres har stor indflydelse på kipningsanalysen, <strong>og</strong> er derfor<br />
behandlet i det følgende.<br />
Grænsetilfældene er at modellere elementet som fast indspændt eller simpelt understøttet. Da den<br />
øverste flange er fastholdt mod udbøjning, er den farligste situation når underflangen er i tryk. Dette<br />
sker kun såfremt elementet er påvirket med en ydre last, der genererer et negativt snitmoment.<br />
For det tilfælde hvor elementet modelleres som fast indspændt er det dimensionsgivende lasttilfælde<br />
en stor negativ lodret last jf. figur 86A. Dette er givet ved en lastkombination, hvor sne er dominerende.<br />
I figur 86B er momentkurven for det viste statiske system opstillet, <strong>og</strong> det ses, at der skabes<br />
store negative momenter omkring understøtningerne. Der er ved denne lastkombination set bort fra<br />
en mindre trekantformet linielast som følge af nedskridning af sne.<br />
y<br />
x
3 Konstruktion Kipningsanalyse af overligger<br />
A y<br />
B<br />
M z<br />
1<br />
M z =− ql<br />
12<br />
2<br />
1<br />
M z =− ql<br />
12<br />
Figur 86: Dimensionsgivende lastkombination hvor elementet modelleres som<br />
fast indspændt.<br />
For det tilfælde hvor bjælken modelleres som simpelt understøttet, kan der kun skabes tryk i underflangen,<br />
såfremt der er en ydre positiv lodret last. Dette sker eksempelvis ved sug på taget. I figur<br />
87A er angivet en lastsammensætning, hvor vindlasten er dominerende. På den tilhørende momentkurve<br />
i figur 87B ses det, at der opstår et stort negativt moment på midten af profilet, <strong>og</strong> dermed tryk<br />
i underflangen.<br />
A<br />
B<br />
0 kNm<br />
y<br />
M z<br />
1<br />
M z = ql<br />
8<br />
2<br />
0 kNm<br />
Figur 87: Dimensionsgivende lastkombination hvor elementet modelleres som<br />
simpelt understøttet.<br />
Da Rayleighs metode baseres på en antaget flytningstilstand, er profilets vridningsvinkel som funktion<br />
af x jf. figur 88 gættet til<br />
2<br />
x<br />
x<br />
x<br />
x<br />
103
3 Konstruktion Kipningsanalyse af overligger<br />
hvor<br />
104<br />
( ) 0 sin<br />
⎛π⋅x⎞ ϕ x = ϕ ⋅ ⎜ ⎟<br />
⎝ L ⎠<br />
φ er vridningsvinklen [-]<br />
L er bjælkens længde [m]<br />
er amplituden <strong>og</strong> udbøjningen ved x = 0,5L<br />
φ0<br />
Udeformeret<br />
Rotationsakse<br />
Denne form overholder randbetingelserne, φ(0) = φ(L) = 0. Den totale potentielle energi for systemet<br />
i kiptilstanden er beregnet i bilag B.10, hvor der er medtaget følgende bidrag:<br />
1. Vridningsenergi fra St. Venants vridning<br />
2. Hvælvningsenergi fra Vlasovsk vridning<br />
3. Bøjningsenergi fra bøjning om profilets svage akse<br />
Der er således set bort fra bøjningsenergi fra bøjning omkring profilets stærke akse, samt energi fra<br />
normalkræfter <strong>og</strong> forskydningskræfters flytninger. Det antages at disse bidrag er minimale, da de<br />
tilhørende deformationer er små, relativt til dem der opstår ved instabilitet. Den kritiske last qcr findes<br />
som den last der netop gør systemet ustabilt jf. (3.2) ved at sætte<br />
2<br />
dV<br />
2<br />
dϕ 0<br />
Kiptilstand<br />
Figur 88: Flytningen for profilet i kiptilstanden<br />
udtrykkes ved vridningsvinklen φ.<br />
= 0<br />
(3.3)<br />
For de to grænsetilfælde findes en negativ <strong>og</strong> en positiv kritisk last, henholdsvis qcr- <strong>og</strong> qcr+, givet i<br />
tabel 46.<br />
ϕ
3 Konstruktion Kipningsanalyse af overligger<br />
Tabel 46: Kritiske linielaster ved henholdsvis fast indspændt <strong>og</strong><br />
simpelt understøttet.<br />
Fast indspændt Simpelt understøttet<br />
N<br />
N<br />
qcr- = − 6627<br />
qcr+ = 3161<br />
m<br />
Disse kritiske laster svarer ikke til elementets kipbæreevne, men kan nærmere ses som en art stivhed<br />
mod kipning, anal<strong>og</strong>t med Eulerlasten ved det almindelige søjletilfælde. Ved den kritiske last har<br />
systemet ingen stivhed tilbage, <strong>og</strong> for at finde kipbæreevnen må denne last korrigeres. Dette er gjort<br />
ved [DS 412:1998], der angiver en metode til bestemmelse af kipbæreevnen, når den kritiske last er<br />
bestemt ved elasticitetsteorien. Denne reduktion er foretaget i bilag B.10, hvor en kipbæreevne er<br />
fundet for de to grænsetilfælde. Bæreevnen, givet i tabel 47, ved henholdsvis fast indspændt <strong>og</strong> simpelt<br />
understøttet benævnes qb,R- <strong>og</strong> qb,R+.<br />
Tabel 47: Kipbæreevnen ved henholdsvis fast indspændt <strong>og</strong> simpelt<br />
understøttet.<br />
Fast indspændt Simpelt understøttet<br />
N<br />
N<br />
qb,R- = − 4941<br />
qb,R+ = 2591<br />
m<br />
De tilsvarende regningsmæssige laster qd- <strong>og</strong> qd+ er fundet ved to lastkombinationer, hvor henholdsvis<br />
sne <strong>og</strong> vind er dominerende. Lastsammensætningen ved disse kombinationer er vist i bilag B.10,<br />
<strong>og</strong> den samlede lodrette linielast er givet i tabel 48.<br />
Tabel 48: Regningsmæssige laster på det betragtede element.<br />
Fast indspændt Simpelt understøttet<br />
N<br />
qd- = − 7170<br />
N<br />
qd+ = 6475<br />
Ved sammenligning mellem regningsmæssige laster <strong>og</strong> bæreevner kan det ses at systemet ikke er<br />
stabilt<br />
q < q <strong>og</strong> q < q<br />
bR , − d− bR , + d+<br />
3.11.1 Indsættelse af kipningsafstivning<br />
m<br />
Da systemet ikke er stabilt er det nødvendigt at indføre en form for kipningsafstivning. En mulighed<br />
er at fastgøre profilets underflange med en række wirer, som vist i figur 89.<br />
m<br />
m<br />
m<br />
105
3 Konstruktion Kipningsanalyse af overligger<br />
Figur 89: Kipningsafstivning. Profilernes underflange fastgøres ved en række wirer, der fæstnes ved kryds som vist<br />
i figuren.<br />
I kiptilstanden tvinger disse wirer profilets vridningsvinkel til φ = 0, <strong>og</strong> kan derfor opfattes som<br />
almindelige gaffellejringer midt på profilet. Kipbæreevnen er naturligvis afhængig af antallet af<br />
wirer, <strong>og</strong> deres placering. I bilag B.10 er kipbæreevnen beregnet ved et forskelligt antal wirer, der<br />
deler elementet i lige store dele. Ved beregningen er der antaget en vridningsvinkel af formen<br />
hvor<br />
106<br />
( x)<br />
ϕ ϕ<br />
( 1)<br />
⎛ n+ ⋅π⋅x⎞ = 0 ⋅sin ⎜ ⎟<br />
⎝ L ⎠<br />
Wire<br />
Wire<br />
n er antallet af symmetrisk placerede kipningsunderstøtninger, foruden endeunderstøtninger<br />
Beregningen giver en kipbæreevne ved henholdsvis fast indspændt <strong>og</strong> simpelt understøttet overligger<br />
jf. tabel 49 <strong>og</strong> tabel 50.<br />
Tabel 49: Regningsmæssig kipbæreevne ved fast<br />
indspændt overligger. n angiver antallet af kipningsunderstøtninger.<br />
n = 0 n = 1<br />
N<br />
qb,R- [ m ] -4941 -9357<br />
Tabel 50: Regningsmæssig kipbæreevne ved simpelt understøttet overligger. n angiver<br />
antallet af kipningsunderstøtninger.<br />
n = 0 n = 2 n = 4 n = 7 n = 8<br />
N<br />
qb,R+ [ m ] 2591 5114 6098 6453 6659<br />
Beregningen viser, at forskellen på at modellere det betragtede bjælkeelement som fast indspændt <strong>og</strong><br />
simpelt understøttet er meget stor. Såfremt elementet modelleres som fast indspændt, er systemet<br />
stabilt ved blot en enkelt kipningsunderstøtning på midten. Modelleres elementet derimod som sim-
3 Konstruktion Kipsamling<br />
pelt understøttet, er der behov for hele otte understøtninger for at opnå et stabilt system. Virkeligheden<br />
befinder sig mellem disse to grænsetilfælde, men da arbejdet <strong>og</strong> det øgede materialeforbrug er<br />
minimalt ved at montere otte wirer i underflangen, er dette valgt som løsning på kipningsproblemet.<br />
A<br />
B<br />
Figur 90: Stive søjler som vist i A giver fast indspænding i overliggeren som vist i B.<br />
Ønskes det at undgå disse wirer under loftet, må der sørges for, at de i figur 90A markerede søjler <strong>og</strong><br />
elementets endesamlinger har så stor stivhed, at det betragtede bjælkeelement kan modelleres som<br />
fast indspændt, som vist i figur 90B. Materialeforbruget ved denne løsning formodes at ville overstige<br />
materialeforbruget ved den anvendte løsning, <strong>og</strong> er derfor ikke nærmere behandlet i dette projekt.<br />
3.12 KIPSAMLING<br />
I dette afsnit beregnes dimensionerne for kipsamlingen ved den udfligede hovedramme i produktionshallen,<br />
vist på figur 91, idet denne samles som vist på figur 92, hvor de to IPE450 profiler har<br />
påsvejsede endeplader, der boltes sammen i en dornsamling.<br />
107
3 Konstruktion Kipsamling<br />
108<br />
Figur 91: Placering af den betragtede kipsamling i konstruktionen. Denne er markeret med fed.<br />
IPE450 IPE450<br />
Figur 92: Kipsamling i udfliget hovedramme med påsvejsede endeplader <strong>og</strong> dornsamling.<br />
Samlingen er dimensioneret for den kombination af snitkræfter, der er vurderet mest kritisk, dvs.<br />
maksimalt moment, maksimal træknormalkraft <strong>og</strong> maksimal forskydningskraft. Kræfterne er fundet<br />
ud fra STAAD.Pro, som angiver de maksimale værdier. Der er ikke taget hensyn til hvorvidt disse<br />
optræder samtidigt. De anvendte laster jf. tabel 51 er derfor på den sikre side.<br />
For disse kræfter er følgende undersøgt:<br />
Tabel 51: Snitkræfter til beregning af<br />
kipsamling.<br />
Moment M [kNm] 77,5<br />
Normalkraft N [kN] -21,4<br />
Forskydningskraft V [kN] -46,9
3 Konstruktion Kipsamling<br />
• Bæreevne af svejsesøm<br />
• Overklipnings- <strong>og</strong> trækbæreevne af bolte<br />
• Trækbæreevne af endeplade ved pladebrud<br />
• Hulrandsbæreevne af endeplade<br />
3.12.1 Bæreevne af svejsesøm<br />
Ved at antage en plastisk fordeling af snitkræfterne, således at svejsesømmene i kroppen optager<br />
normal- <strong>og</strong> forskydningskræfter, <strong>og</strong> at svejsesømmene i flangerne optager momentet, findes de minimale<br />
sømtykkelser for henholdsvis krop <strong>og</strong> flanger, jf. bilag B.11 til henholdsvis 0,33 <strong>og</strong> 2,34 mm.<br />
Da den minimale sømtykkelse for både krop <strong>og</strong> flanger er under 3 mm, anvendes en svejsesøm med<br />
en sømtykkelse på 3 mm, da dette er minimumskravet for kantsømme, jf. [DS 412:1998].<br />
3.12.2 Overklipnings- <strong>og</strong> trækbæreevne af bolte<br />
Ved en plastisk fordeling af lasterne, vælges det nederste sæt bolte til at optage forskydningskraften.<br />
Disse undersøges derfor for overklipning. Ligeledes undersøges de øverste to sæt bolte for trækbrud.<br />
Boltene dimensioneres efterfølgende for den kritiske af de to brudformer. Det er valgt at anvende i<br />
styrkeklasse 8.8.<br />
Overklipningsbæreevne af bolte<br />
Overklipningsbæreevnen givet ved [DS 412:1998] opstilles <strong>og</strong> spændingsarealet optimeres til at<br />
kunne optage forkydningskraften. Hermed fås, at boltene skal have et spændingsareal på minimum<br />
55 mm 2 pr. bolt, jf. bilag B.11.<br />
Trækbæreevne af bolte<br />
Trækbæreevnen givet ved [DS 412:1998] opstilles <strong>og</strong> spændingsarealet optimeres til at kunne optage<br />
den resulterende træknormalkraft hidrørende fra normalkraft <strong>og</strong> moment i samlingen. Hermed fås, at<br />
boltene skal have et spændingsareal på minimum 92 mm 2 pr. bolt, jf. bilag B.11.<br />
3.12.3 Trækbæreevne af endeplade ved pladebrud<br />
Ved at anvende det virtuelle arbejdes princip opstilles en brudfigur for endepladen jf. bilag B.11,<br />
hvorefter det indre arbejde sættes lig det ydre. Herefter findes den minimale tykkelse af endepladen<br />
til 9,5 mm.<br />
3.12.4 Hulrandsbæreevne<br />
Hulrandsbæreevnen er givet ved [DS 412:1998]. Ved at se bort fra, at profilet er svejset fast på endepladen,<br />
opstilles et udtryk for hulrandsbæreevnen af endepladen, <strong>og</strong> den minimale tykkelse af<br />
endepladen findes til 1,83 mm.<br />
3.12.5 Resultater for kipsamling<br />
Svejsesømmen udføres i sømklasse II med en sømtykkelse a på 3 mm.<br />
109
3 Konstruktion Kipsamling<br />
Der vælges en endeplade med en tykkelse på 10 mm ud fra trækbæreevnen beregnet ved virtuelt<br />
arbejdes princip.<br />
Der anvendes M16-bolte til samlingen, selvom M14-bolte har tilstrækkeligt spændingsareal til at<br />
klare de beregnede laster. Dette valg er gjort, fordi der for M14-bolte er et krav om, at overklipningsbæreevnen<br />
skal være større end hulrandsbæreevnen, hvilket ikke er tilfældet her. [DS<br />
412:1998, p62]<br />
Der er ikke regnet igennem for M16-bolte, idet overklipnings- <strong>og</strong> trækbæreevnerne vil blive større.<br />
Pladetykkelsen ved undersøgelse af pladebrud giver ligeledes 9,5 mm for M16-bolte. Hulrandsbæreevnen<br />
vil muligvis mindskes marginalt, idet de optimale minimumsafstande muligvis ikke vil være<br />
overholdt. D<strong>og</strong> er hulrandsbæreevnen ca. 5 gange højere end lasten ved M14-bolte, <strong>og</strong> denne mulige<br />
mindskning anses herfor ubetydelig.<br />
Til kipsamlingen anvendes derfor følgende komponenter:<br />
• To plader i S275 stål med dimensionerne 600x230x10 mm<br />
• 6 stk. M16 bolte i styrkeklasse 8.8 med tilhørende skiver <strong>og</strong> møtrikker<br />
Samlingen er vedlagt som tegning B2.<br />
110
3 Konstruktion Murværk<br />
3.13 MURVÆRK<br />
Administrationsbygningen i projektet udføres i murværk, <strong>og</strong> dette regnes derfor separat fra stålkonstruktionen<br />
i produktionshallen. I dette afsnit beskrives følgende dele af murværkskonstruktionen:<br />
• Valg af materialer<br />
• Lastbestemmelse<br />
• Tværbelastede vægfelter<br />
• Stålsøjle som understøtning<br />
• Stabiliserende vægge<br />
• Søjlevirkning af væg<br />
• Teglbjælker<br />
3.13.1 Valg af materialer<br />
Murværket i administrationsbygningen opbygges som en hul mur med trådbindere, hvortil der er<br />
valgt to forskellige sten, én til formur, <strong>og</strong> én til bagmur, samt en mørtel, der anvendes på både for-<br />
<strong>og</strong> bagmur.<br />
Til bagmuren er valgt maskinsten i normalformat med specifikationer som angivet i tabel 52.<br />
Tabel 52: Valg af sten til bagmur<br />
[Randers Tegl 2005a].<br />
fbn,bagmur ≥ 30 MPa<br />
Miljøklasse Aggressiv<br />
Minutsugning kg ≤ 2,5 2<br />
m<br />
Bruttodensitet kg<br />
1940 – 2000 3<br />
m<br />
Til formuren er valgt en blødstrøgen, rød sten med specifikationer som angivet i tabel 53.<br />
Tabel 53: Valg af sten til formur<br />
[Randers Tegl 2005b].<br />
fbn,formur ≥ 15 MPa<br />
Miljøklasse Aggressiv<br />
Minutsugning kg ≤ 2,3 2<br />
m<br />
Bruttodensitet kg<br />
1800 – 1900 3<br />
m<br />
Der er valgt en funktionsmørtel med specifikationer som angivet i tabel 54.<br />
111
3 Konstruktion Murværk<br />
112<br />
Tabel 54: Valg af mørtel til<br />
for <strong>og</strong> bagmur [Maxit<br />
2005].<br />
fmor,c 4 MPa<br />
fmor,t 1,5 MPa<br />
0,25 MPa<br />
fmor,tlk<br />
De karakteristiske parametre for murværket er udregnet i bilag B.12, <strong>og</strong> opstillet i tabel 55.<br />
Tabel 55: Karakteristiske parametre for murværket.<br />
Formur Bagmur<br />
Karakteristisk trykstyrke fcnk [MPa] 5,6 9,0<br />
Karakteristisk trykelasticitetsmodul E0k [MPa] 5600 9000<br />
Basisbøjningstrækstyrke ftlk [MPa] 0,19 0,24<br />
Basisbøjningstrækstyrke ftsk [MPa] 0,47 0,68<br />
Kohæsion ck [MPa] 0,19 0,24<br />
3.13.2 Lastbestemmelse<br />
Murværket undersøges for to grænsetilfælde:<br />
1. Maksimal vindlast <strong>og</strong> maksimal lodret last<br />
2. Maksimal vindlast <strong>og</strong> minimal lodret last<br />
Lasterne er fundet ud fra lastkombination 2.1 jf. [DS 409:1998], hvor vindlasten regnes som den<br />
dominerende last. De to grænsetilfælde er udregnet i bilag B.12, <strong>og</strong> opstillet i tabel 56.<br />
Tabel 56: Regningsmæssige laster øverst på murværk.<br />
Kombination Lodret last Vindlast<br />
1. Maksimal vindlast <strong>og</strong> maksimal lodret last q kN = 5, 2 q kN = 1, 0 2<br />
2. Maksimal vindlast <strong>og</strong> minimal lodret last<br />
lodret , maks<br />
m<br />
kN<br />
lodret ,min m<br />
vindlast, maks m<br />
kN<br />
q = 0 q = 1, 0 2<br />
vindlast, maks m<br />
De regningsmæssige laster angivet i tabel 56 er udregnet for vindlast, snelast med nedskridning,<br />
samt egenlast af tagkonstruktionen.<br />
3.13.3 Tværbelastede vægfelter<br />
Til dimensionering af de enkelte pladefelter i murværket benyttes computerpr<strong>og</strong>rammet Murværksprojektering<br />
version 3.0 fra Teknol<strong>og</strong>isk Institut. Pr<strong>og</strong>rammet arbejder ud fra pladeteoriens øvreværdimetode<br />
dvs. at pr<strong>og</strong>rammet ud fra 200 iterationsprocesser fastlægger det brudliniemønstre der<br />
giver den mindste kapacitet. For at tage højde for at der er lodret last på konstruktionen benyttes<br />
funktionen: ”Tværbelastet rektangulær væg”.<br />
Etageadskillelses i administrationen består af et armeret betondæk. Det vurderes at dette har tilstrækkelig<br />
stivhed til kunne overføre kræfter fra facaden ved hjælp af skivevirkning hvorfor dette<br />
modelleres som en indspænding. Facaden er da delt op i to pladefelter svarende til stueetagens højde<br />
<strong>og</strong> 1. etagens højde. Da der ikke forekommer indvendige stabiliserende vægge i bygningen, skal der<br />
for at reducere det vandrette spænd af pladerne indsættes stålsøjler i konstruktionen, der understøtter
3 Konstruktion Murværk<br />
murværket. Stålsøjlernes implementering i murværket ses på figur 93. Søjlernes placering er angivet<br />
på tegning B6.<br />
Trådbinder HE140M<br />
Trykfast isolering<br />
Formur<br />
Bagmur<br />
Figur 93: Søjle implementeret i murværket. Det ses at der for at undgå kuldebroeffekt<br />
placeres trykfast isolering på begge sider af søjlen. Trådbindere<br />
gøres fast på bagkanten af søjlen for at tillade differensbevægelse.<br />
Pga. tagets svage hældning er pladefelterne på 1. etagen ikke rektangulære. Der regnes derfor på den<br />
sikre side med at pladen over hele spændet har en højde svarende til pladefeltets højeste punkt.<br />
For hvert pladeelement inddateres følgende<br />
• Feltets geometri<br />
• Placering af muråbninger<br />
• Karakteristiske styrkeparametre<br />
• Regningsmæssige laster<br />
• Understøtningsforhold<br />
Felternes geometri samt placering af muråbninger er givet på tegning B6. Karakteristiske styrkeparametre<br />
samt de regningsmæssige laster der påvirker facademuren er bestemt i bilag B.12. Da murværkets<br />
styrke øges ved lodret belastning skal alle felter undersøges for følgende to lasttilfælde<br />
• maksimal vandret belastning samt maksimal lodret belastning<br />
• maksimal vandret belastning samt minimal vandret belastning<br />
Jævnfør bilag B.12 er den vandrette belastning på murværket fordelt efter for- <strong>og</strong> bagmurens stiv-<br />
kN<br />
hedsforhold. Belastningen er jf. dette 0,38 2<br />
m på formuren <strong>og</strong> kN 0,62 2 på bagmuren. Den lodrette<br />
m<br />
belastning hidrørende fra sne samt egenlast fra taget sættes maksimalt til 5,2 kN <strong>og</strong> minimalt til<br />
m<br />
0 kN svarende til ingen sne <strong>og</strong> sug på taget. Tagkonstruktionen forankres med trækbånd til fundamen-<br />
m<br />
tet hvorfor der ikke kan forekomme negativ lodret last.<br />
I følge [Teknol<strong>og</strong>isk Institut 2005b, p56] holder bindere på med en diameter på 4 mm normalt i almindelige<br />
murværkskonstruktioner. Konstruktionen udføres derfor med 4 mm bindere <strong>og</strong> der afgrænses<br />
fra at beregne styrken af disse.<br />
113
3 Konstruktion Murværk<br />
Det ønskes at opnå følgende for hvert pladeelement<br />
hvor<br />
114<br />
qu ≥ w<br />
(3.4)<br />
qu er den regningsmæssige tværbæreevne for pladeelementet ⎡ kN ⎤ 2 ⎣ m ⎦<br />
w er den regningsmæssige tværlast ⎡ kN ⎤ 2 ⎣ m ⎦<br />
Den eneste tværlast der regnes at påvirke bygningen er vindlasten hvorfor (3.4) ser ud som følgende<br />
qu ≥ 0,38<br />
Understøtningsforholdene afhænger af understøtningsformen samt afstanden fra denne til evt. muråbninger.<br />
Stålsøjlerne uden dilatationsfuger kan normalt overføre momenter fra et pladefelt til et<br />
andet hvorfor dette må modelleres som en indspænding hvilket svarer til en indspændingsgrad på 1.<br />
I tilfælde hvor der forekommer store åbninger i nærheden af søjlen skal indspændingsgraden reduceres<br />
da væggens modstand mod drejning her vil være reduceret. Som vist i bilag B.12 kan alle søjleunderstøtninger<br />
i dette projekt undtagen ved pladefelt s.4, modelleres som fuldt indspændte. Pladefelt<br />
s.4 behandles senere.<br />
Felterne i konstruktionen, der i den ene ende understøttes af gavlskiverne, modelleres som værende<br />
simpelt understøttet her, da hjørnerne jf. [DS 414:2005, p31] ikke må kunne overføre momenter.<br />
Tagkonstruktionen antages at have stivhed nok til at kunne overføre vandrette kræfter fra pladeelementerne<br />
men ingen stivhed til at overføre moment. Felterne på første salen regnes derfor simpelt<br />
understøttet langs denne kant.<br />
Input for hvert pladefelt samt beregningsresultaterne er vist i tabel 57. Et eksempel på angivelse af<br />
længder <strong>og</strong> understøtninger er vist på figur 94. Alle vinduesåbninger er placeret 1 m over gulvet.<br />
Døråbningerne kan af pr<strong>og</strong>ramtekniske årsager ikke modelleres helt til feltets kant. Dette vil give for<br />
store værdier af brudstyrken hvilket det er vigtigt at være opmærksom på ved vurdering af pr<strong>og</strong>rammets<br />
output.<br />
kN<br />
2<br />
m
3 Konstruktion Murværk<br />
i<br />
x = 0,53<br />
x = 2,74<br />
i<br />
s<br />
x = 6,71m<br />
i<br />
y = 1, 0 m<br />
y = 0,3m<br />
y = 3,5m<br />
Figur 94: Eksempel på angivelse af geometri <strong>og</strong> understøtninger. Den viste skitse svarer til pladefelt<br />
s.4. B<strong>og</strong>staverne i cirklerne refererer til indspændingen, hvor i står for indspændt <strong>og</strong> s står for simpelt<br />
understøttet. I tabel 57 navngives med uret startende fra venstre lodrette side.<br />
Tabel 57: Input <strong>og</strong> outputdata fra Murværks Projektering. I felt s.4 indgår både en dør <strong>og</strong> et vindue hvorfor der er<br />
to værdier for afstandene til åbninger. Understøtninger er vist på figur 94. Da gavlfelterne er symmetriske er der<br />
kun vist et felt for stueetagen <strong>og</strong> et felt for 1. etagen.<br />
Højde<br />
[m]<br />
Bredde<br />
[m]<br />
x [m] y [m] Understøtning qu, formur ⎡ kN<br />
⎣<br />
⎤<br />
m2<br />
⎦ qu, bagmur ⎡ kN<br />
⎣<br />
⎤<br />
m2<br />
⎦<br />
s.1 3,5 3,89 0,83 0,30 s/i/i/s 0,61 0,80<br />
s.2 3,5 5,35 0,50 1,00 i/i/i/s 0,61 0,82<br />
s.3 3,5 5,33 0,80 1,00 i/i/i/s 0,62 0,82<br />
s.4 3,5 6,71 0,53<br />
2,74<br />
0,30<br />
1,00<br />
i/i/i/s<br />
(s/i/i/s)<br />
0,44<br />
(0,36 for simpel<br />
understøtning<br />
langs venstre<br />
lodrettekant)<br />
0,58<br />
(0,47 for simpel<br />
understøtning<br />
langs venstre<br />
lodrette kant)<br />
s.5 3,5 4,89 0,43 1,00 i/i/i/s 0,69 0,91<br />
s.6 3,5 6,62 0,96 1,00 i/i/i/s 0,50 0,65<br />
s.7 3,5 5,70 0,88 1,00 i/i/s/s 0,46 0,60<br />
s.8 3,5 4,41 0,41 1,00 s/s/i/i 0,59 0,79<br />
1.1 3,91 4,65 0,37 1,00 s/s/i/i 0,46 0,64<br />
1.2 4,07 4,58 0,50 1,00 i/s/i/i 0,60 0,83<br />
1.3 4,25 5,33 0,84 1,00 i/s/i/i 0,47 0,65<br />
1.4 4,41 6,71 0,80 1,00 i/s/i/i 0,36 0,49<br />
1.5 4,34 4,89 0,34 1,00 i/s/i/i 0,53 0,73<br />
1.6 4,17 6,62 0,92 1,00 i/s/i/i 0,37 0,51<br />
1.7 3,95 5,70 0,80 1,00 i/s/s/i 0,36 0,49<br />
1.8 3,5 4,41 0,41 1,00 s/s/i/i 0,51 0,81<br />
Som det fremgår af tabel 57 er (3.4) ikke overholdt for samtlige pladefelter. Pladefelt 1.4, 1.6 <strong>og</strong> 1.7<br />
ligger lige under kravet til tværbæreevne. Dette problem løses ved at påføre de enkelte pladefelter en<br />
kN<br />
lodret efterspænding på 2 2 . Alle værdierne svarer til lasttilfældet med maksimal vind på facaden<br />
m<br />
115
3 Konstruktion Murværk<br />
<strong>og</strong> ingen lodret last, hvilket i alle tilfælde er dimensionsgivende. Det ses af tabellen, at bagmuren har<br />
et betydeligt større brudmoment end formuren.<br />
Det ses yderligere at pladefelt s.4, der som vist i bilag B.12 har en døråbning for tæt på søjleunderstøtningen,<br />
ikke holder ved simpel understøtning langs venstrekanten. Som vist i bilaget er indspæn-<br />
kN<br />
dingsgraden i = 0,6, hvilket vil sige at den rigtige værdi af qu vil være ca. qu= 0,41 2 hvilket op-<br />
m<br />
fylder (3.4). Til dette skal yderligere tages højde for døren, der i virkeligheden gennembryder den<br />
nedre rand af feltet men af pr<strong>og</strong>ramtekniske årsager er modeleret til at starte 0,3 m over den nedre<br />
pladerand. Det vurderes at denne modelleringsfejl ikke reducerer tværbæreevnen væsentligt, men på<br />
den sikre side kan pladefeltet efterspændes hvilket øger tværbæreevnen.<br />
116<br />
3.13.4 Stålsøjle som understøtning<br />
Da der bruges stålsøjler som understøtninger af det tværbelastede murværk, skal det sikres at stålsøjlerne<br />
har tilstrækkelig stivhed, således at udbøjningen i stålsøjlen, ved det dimensionsgivende lasttilfælde,<br />
er mindre end den udbøjning, der vil forårsage vandrette revner i murværket. [DS 414:2005]<br />
Kravet er opfyldt, hvis følgende stålsøjlens udbøjning er mindre, end den udbøjning, der vil forårsage<br />
revner i murværket. [Teknol<strong>og</strong>isk Institut 2005b]<br />
Udbøjningen af murværket, for hvilken der sker revnedannelse, er undersøgt for både for- <strong>og</strong> bagmur,<br />
<strong>og</strong> den mindste er brugt som det dimensionsgivende mål. Den dimensionsgivende udbøjning<br />
for murværket er således fundet til 1,30 mm.<br />
Ved at bestemme den last, som den understøttende stålsøjle skal optage, er den maksimale udbøjning<br />
af den understøttende stålsøjle fundet. Det er vist i bilag B.12, at for et HE140M profil i S275 stål er<br />
ovenstående krav overholdt, da udbøjningen af søjlen her bliver 1,18 mm.<br />
Valget af et HE140M profil er gjort under den forudsætning, at der skal være plads til minimum 15<br />
mm trykfast isolering på både for- <strong>og</strong> bagside af profilet, <strong>og</strong> det derfor maksimalt må have en profilhøjde<br />
på 170 mm. Under denne forudsætning er HE140M profilet det mindste standardprofil, der<br />
overholder kravet om udbøjning.<br />
3.13.5 Stabiliserende vægge<br />
Ved kraftig vindlast på facaden kan der opstå problemer med væltning <strong>og</strong> glidning af murværket,<br />
hvorfor de stabiliserende vægge er undersøgt for disse problemer. På figur 95 er vist, hvordan de<br />
stabiliserende vægge er placeret. Vindlasten fra facaden regnes overført igennem henholdsvis etagedækket,<br />
tagkonstruktionen samt hjørnerne mellem facade <strong>og</strong> stabiliserende vægge.
3 Konstruktion Murværk<br />
7,5 m<br />
8,4 m<br />
A<br />
8,17 m<br />
39,22 m<br />
FACADE<br />
Figur 95: Stabiliserende vægge (skiver) til optagelse af vindlast på facaden.<br />
8,4 m<br />
Den maksimale vindlast på facaden er i bilag B.12 fundet til 307 kN. Denne last optages i de to stabiliserende<br />
vægge A <strong>og</strong> B, efter deres relative stivheder, <strong>og</strong> er derfor fordelt som indført i tabel 58.<br />
Ligeledes er egenlasten fundet for de to vægge <strong>og</strong> indført i tabel 58.<br />
Tabel 58: Facadelasten fordelt på stabiliserende<br />
vægge efter relativ stivhed.<br />
Væg A Væg B<br />
Relativ stivhed [-] 0,593 0,407<br />
Vandret last [kN] 182 125<br />
Egenlast [kN] 250 180<br />
Forskellen i den relative stivhed, <strong>og</strong> dermed den optagne last, for de to vægge skyldes, at væg B har<br />
flere vinduesåbninger, der bidrager til at reducere dennes stivhed, hvorimod væg A er ubrudt. Det<br />
samme gør sig gældende for forskellen i egenlast af de to vægge.<br />
Undersøgelse af væltning<br />
Ved at opstille en ligevægtsbetragtning ud fra figur 96 er afstanden z, der angiver det punkt, hvor<br />
den lodrette reaktion virker, fundet i bilag B.12. Væltningsproblem vil forekomme hvis z beregningsmæssigt<br />
er negativ. Ud fra tabel 59 ses det, at der ikke er problemer med væltning for hverken<br />
væg A eller væg B.<br />
B<br />
7,5 m<br />
117
3 Konstruktion Murværk<br />
118<br />
Qvindlast<br />
VÆG<br />
Qegen<br />
RV<br />
Figur 96: Principskitse til undersøgelse af væltning.<br />
Undersøgelse af glidning<br />
Der er undersøgt for glidning, hvor det følgende kriterium skal være overholdt, for at der ikke vil<br />
forekomme glidningsproblemer<br />
L d , fugtspærre V<br />
Hvor<br />
RL er den lodrette reaktion [kN]<br />
μd,fugtspærre er friktionskoeffecienten over fugtspærren [-]<br />
RV er den vandrette reaktion [kN]<br />
[Teknol<strong>og</strong>isk Institut 2005b]<br />
RL<br />
R ⋅μ≥ R<br />
(3.5)<br />
For både væg A <strong>og</strong> væg B er det fundet, at dette kriterium ikke er overholdt.<br />
Det er herefter undersøgt, om der vil opstå problemer med glidning, ved anvendelse af glidningssikring.<br />
Glidningssikring består i, at der i fundamentet indstøbes n<strong>og</strong>le L-profiler, der så føres op i nederste<br />
skifte i muren. Således er nederste skifte fastholdt mod glidning <strong>og</strong> glidningen tvinges hermed<br />
at foregå igennem liggefugen, der har bedre modstand overfor glidning.<br />
Kriteriet givet ved (3.5) erstattes dermed med følgende kriterium, ved anvendelse af glidningssikring<br />
Hvor<br />
R ⋅ μ + c ⋅A ≥ R<br />
(3.6)<br />
L d , liggefuge d C V<br />
μd,liggefuge er friktionskoeffecienten i liggefugen [-]<br />
cd er kohæsionen [MPa]<br />
er arealet i liggefugen, hvor der ikke forekommer trækspændinger [mm 2 ]<br />
AC<br />
Tabel 59: Den lodrette reaktions<br />
angrebspunkt<br />
Væg A Væg B<br />
z [m] 1,65 1,77<br />
z<br />
O
3 Konstruktion Murværk<br />
[Teknol<strong>og</strong>isk Institut 2005b]<br />
Der anvendes nu friktionen i liggefugen i stedet for friktionen over fugtspærren. Ydermere giver<br />
kohæsionen et bidrag, der afhænger af det areal Ac i liggefugen, hvor der ikke forekommer træknormalspændinger.<br />
Det vises herefter i bilag B.12, at ved anvendelse af glidningssikring er kriteriet givet i (3.6) overholdt,<br />
jf. tabel 60.<br />
Tabel 60: Undersøgelse af glidning ved anvendelse<br />
af glidningssikring.<br />
Væg A Væg B<br />
Rv [kN] 182 125<br />
R ⋅ μ + c ⋅ A [kN] 278 246<br />
L d , liggefuge d C<br />
Grundet facadens store udstrækning i forhold til gavlen, er det vurderet, at der for vindlast på gavlen<br />
ikke vil forekomme problemer med væltning <strong>og</strong> glidning.<br />
3.13.6 Søjlevirkning af væg<br />
Når murværket påvirkes af en lodret trykkende kraft i eget plan, kan dette blive udsat for en søjlevirkning,<br />
der reducerer murværkets bæreevne. Denne reduktion af murværkets bæreevne ved tryk<br />
som søjlevirkning er foretaget på vægfelt s.4, vist på tegning B6, der er vurderet som det kritiske<br />
vægfelt.<br />
I vægfeltet undersøges vægdel, der løber imellem dør- <strong>og</strong> vinduesåbningerne. Denne regnes som<br />
delvist 2-, 3- <strong>og</strong> 4-sidet understøttet, jf. figur 97.<br />
Dør<br />
Vægdel<br />
Vindue<br />
Figur 97: Vægdel i vægfelt s.4 delvist 2-, 3- <strong>og</strong> 4-sidet understøttet.<br />
4-sidet<br />
3-sidet<br />
2-sidet<br />
3-sidet<br />
Ved at undersøge søjlelængden af de enkelte delstykker af vægdel for henholdsvis 2-, 3- <strong>og</strong> 4-sidet<br />
understøttet, er søjlelængden fundet til 3212 mm, mod en aktuel højde på 3625 mm.<br />
Murværket er udsat for en lodret belastning på 39 kN . Vægdelen regnes at tage halvdelen af lasten fra<br />
m<br />
henholdsvis dør- <strong>og</strong> vinduesåbningen, hvilket giver en last på 303 kN . Denne last deles op på for- <strong>og</strong><br />
m<br />
119
3 Konstruktion Murværk<br />
bagmur, idet etagedækket regnes blot at lægge af på bagmuren, hvorfor denne optager en væsentligt<br />
større last end formuren. Bagmuren optager 215 kN<br />
kN<br />
, hvor formuren blot optager 88 , jf. bilag B.12.<br />
m m<br />
Herefter er undersøgt excentriciteter for lastpåvirkningen, da disse bidrager til at reducere bæreevnen<br />
af vægdelen. Excentriciteterne for henholdsvis for- <strong>og</strong> bagmur er angivet i tabel 61.<br />
120<br />
Tabel 61: Excentriciteter til udregning<br />
af søjlebæreevne.<br />
Excentricitet [mm]<br />
Formur 15<br />
Bagmur 21,1<br />
Efter excentriciteterne er udregnet, er bæreevnen for henholdsvis for- <strong>og</strong> bagmur fundet til ikke at<br />
være tilstrækkelige, da bæreevnen i begge tilfælde er mindre end den påførte last.<br />
Ovenstående er herefter gennemregnet for vægfelt s.4, idet det er fjernet et modul fra vinduesåbningen.<br />
Dette resulterer i, at vægdelen, vist på figur 97, bliver 1210 mm bredere. Det findes herefter, at<br />
bæreevnen da er tilstrækkelig for vægfeltet, jf. Tabel 62, da den regningsmæssige bæreevne er større<br />
end den regningsmæssige last, Rsd > Nd, som beregnet i bilag B.12.<br />
Tabel 62: Bæreevne for vægfelt s.4<br />
ved reduceret vinduesåbning.<br />
Bagmur Formur<br />
Rsd [kN] 130 126<br />
Nd [kN] 64 26<br />
Der er i projektet set bort fra eftervisning af bæreevne ved søjlevirkning for de resterende felter.<br />
3.13.7 Teglbjælker<br />
Der lægges teglbjælker henover alle større åbninger i murværket, som vinduer <strong>og</strong> døre. Figur 98<br />
viser et eksempel på, hvordan en teglbjælke er opbygget.<br />
Den største åbning, <strong>og</strong> dermed den dimensionsgivende er over vinduesåbningerne på 3,63 m. Lasten<br />
på teglbjælken er herefter udregnet med bidrag fra henholdsvis snelast, egenlaster <strong>og</strong> nyttelast af tag<br />
til 45,2 kN . Herefter er teglbjælken dimensioneret for både forskydningsbæreevne <strong>og</strong> momentbære-<br />
m<br />
evne.
3 Konstruktion Murværk<br />
Figur 98: Eksempel på opbbygning af telbjælke. Nederst ses tegloverliggeren,<br />
hvori der fræses to render <strong>og</strong> ilægges armeringsjern.<br />
[Johansen et al 2005]<br />
Eftervisning af forskydningsbæreevne<br />
For at teglbjælken skal kunne holde overfor de forskydningskræfter den bliver udsat for, skal forskydningsspændingen<br />
ved en plastisk fordeling, være mindre end den regningsmæssige forskydningsbæreevne.<br />
[Teknol<strong>og</strong>isk Institut 2005b]<br />
Forskydningsspændingen er fundet til 0,29 MPa, <strong>og</strong> den regningsmæssige forskydningsbæreevne er<br />
fundet til 0,33 MPa. Det ses således, at forskydningsbæreevnen er tilstrækkelig.<br />
Eftervisning af momentbæreevne<br />
Det maksimale moment er fundet til 89 kNm. Til udregning af momentbæreevnen bruges den samme<br />
fremgangsmåde, som anvendes for armerede betonbjælker.<br />
Der opstilles vandret ligevægt for bjælken, således at trækkræften i armeringen er lige så stor som<br />
trykkraften i murværket. Herefter tages moment om armeringen <strong>og</strong> momentbæreevnen for teglbjælken<br />
findes til 119 kNm. Det ses heraf, at momentbæreevnen er større end det maksimalt forekommende<br />
moment i teglbjælken, <strong>og</strong> bæreevnen er tilstrækkelig. Det er undersøgt at ovenstående fremgangsmåde<br />
er i orden, da denne antager at armeringen flyder. Det ses i bilag B.12 at stålet opnår en<br />
tøjning på 15‰, hvilket ligger over flydetøjningen, <strong>og</strong> under brudtøjningen. Ovenstående fremgangsmåde<br />
er således i orden.<br />
Teglbjælken er armeres med 2 stk. Ø16 Fe 403 (St 44) armeringsjern, for hvilke ovenstående udregning<br />
er foretaget.<br />
121
3 Konstruktion Murværk<br />
122
4 Fundering Geol<strong>og</strong>isk beskrivelse<br />
4 FUNDERING<br />
I det følgende er funderingen af produktionshallen <strong>og</strong> administrationsbygningen behandlet. Der er<br />
foretaget to prøveboringer, der viser meget forskellige billeder af underbunden. Dette giver anledning<br />
til en løsning der indebærer både direkte fundamenter <strong>og</strong> pælefundamenter.<br />
4.1 GEOLOGISK BESKRIVELSE<br />
Den aktuelle projektlokalitet er en grund i Aalborg Vest, som vist i figur 99.<br />
B<br />
A<br />
Figur 99: Aalborg Vestby. Grunden for byggeriet er benævnt A, <strong>og</strong> det gamle kridtbrud B.<br />
Stenalderhavet <strong>og</strong> Yoldiahavet har ligget henholdsvis i kote +7 <strong>og</strong> kote +20 i <strong>og</strong> omkring Aalborg<br />
[Thorsen <strong>og</strong> Jacobsen 1984]. Da jordoverfladen på den aktuelle grund befinder sig i kote +2,5 har<br />
området været dækket af både Stenalderhavet <strong>og</strong> Yoldiahavet. På denne baggrund kan der indled-<br />
123
4 Fundering Geol<strong>og</strong>isk beskrivelse<br />
ningsvis nævnes, at der i undergrunden kan forventes aflejringer fra disse have. På geol<strong>og</strong>iske oversigtskort<br />
over Danmarks dybgrund ses, at øvre kridtaflejringer danner underlag for de kvartære aflejringer<br />
i området [Thorsen <strong>og</strong> Jacobsen 1984]. Kridtets overflade befinder sig ca. i kote -10, hvilket<br />
afspejler sig i, at et gammelt kridtbrud er beliggende i nærheden [Berthelsen 1987].<br />
Gennemgang af boreprofiler <strong>og</strong> geotekniske parametre<br />
På byggegrunden er der foretaget to boringer, der i det følgende er henvist til som boring A <strong>og</strong> B.<br />
Placeringen af boringerne på byggegrunden ses på figur 100. De tilhørende boreprofiler er vedlagt i<br />
bilag C.6. I det følgende foretages en kort gennemgang af de to boringer, hvor de enkelte karakteristika<br />
fremhæves. Ydermere tjener afsnittet til at klarlægge, hvilke forudsætninger der ligger til grund<br />
for fastsættelsen af de enkelte jordlags geotekniske parametre. Til bestemmelse af de geotekniske<br />
parametre er [DS 415:1984] benyttet samt geotekniske klassifikationsforsøg. Denne gamle norm<br />
benyttes udelukkende til bestemmelse af disse parametre, <strong>og</strong> ikke til brug ved dimensioneringen,<br />
hvor den gældende norm [DS 415:1998] er benyttet. Parametrene er bestemt i bilag C.2. Da boreprofilerne<br />
ikke indeholder information om grundvandsspejlets beliggenhed, er den mest ugunstige placering<br />
anvendt ved fastlæggelsen af de geotekniske parametre. Dette betyder at vandspejlet i n<strong>og</strong>le<br />
beregninger er antaget at ligge i stor dybde, <strong>og</strong> i andre ved jordoverfladen. Et uddrag af de to boreprofiler<br />
er gengivet i tabel 63 <strong>og</strong> tabel 64.<br />
Tabel 63: Geotekniske parametre <strong>og</strong> karakteristika for boring A. Styrke- <strong>og</strong> deformationsparametrene er bestemt i<br />
bilag C.1 <strong>og</strong> bilag C.2.<br />
Kote Jordart Alder Skønnet<br />
rumvægt<br />
⎡kN 3 ⎣<br />
⎤<br />
m ⎦<br />
+1 ; -2 Sand m.<br />
enkelte<br />
planterester<br />
124<br />
Relevant styrke- <strong>og</strong><br />
deformationsparameter<br />
Postglacial 20 φpl = 40,6º<br />
K = 30.000 kPa<br />
-2 ; -4 Silt Senglacial 20 φpl =32,5º<br />
K = 30.000 kPa<br />
-4 ; -7 Ler Senglacialt 21 kN<br />
cu = 120 2<br />
m<br />
kN K= 21.800 2<br />
m<br />
-7 ; -10 Sand Glacial 20 φpl = 41º<br />
K = 30.000 kPa<br />
-10 ; Kalk Kridt 22 kN<br />
Φpl =35º ; cu = 2<br />
m<br />
Metode til bestemmelse af styrke-<br />
<strong>og</strong> deformationsparameter<br />
Styrkeparameter bestemt ved<br />
CPT. Deformationsparameter er<br />
skønnet ved [DS 415:1984]<br />
Styrkeparameter er bestemt ved<br />
sigteanalyse <strong>og</strong> efterfølgende<br />
skønsformel. Deformationsparameter<br />
er skønnet ved [DS<br />
415:1984]<br />
Styrkeparameter bestemt ved<br />
vingeforsøg. Den udrænede forskydningsstyrke<br />
sættes til cu =cv.<br />
Deformationsparameter er skønnet<br />
ved [DS 415:1984]<br />
Antages ens med sand i boring B.<br />
300 Bestemt ud fra [Geoteknisk Institut<br />
1992]
4 Fundering Geol<strong>og</strong>isk beskrivelse<br />
Tabel 64: Geotekniske parametre <strong>og</strong> karakteristika for boring B.<br />
Kote<br />
+1,5 ; -<br />
2<br />
Jordart Alder Skønnet<br />
densitet<br />
Gytje Postglacial 15 kN<br />
cu = 24 2<br />
m<br />
Relevant styrke- <strong>og</strong><br />
deformationsparameter<br />
Q =14,6 %<br />
-2 ; Sand Senglacial 20 φpl = 41º<br />
K = 30.000 kPa<br />
Metode til bestemmelse af styrkeparameter<br />
Styrkeparameter bestemt ved<br />
vingeforsøg. Deformationsparameter<br />
bestemt ved skønsformel i [DS<br />
415:1984]<br />
Styrkeparameter er skønnet ud fra<br />
sigteanalyse <strong>og</strong> poretal.<br />
Som det ses, er de to boreprofiler meget forskellige, hvilket giver anledning til forskellige løsningsforslag<br />
til fundering af bygningen. Normalvis ville yderlige boringer eller sonderinger på byggegrunden<br />
være påkrævet for at fastsætte jordbundsforholdene for hele grunden.<br />
4.1.1 Fundamentsplanlægning<br />
En overslagsmæssig sætningsberegning af et direkte funderet punktfundament, ved bundforhold som<br />
beskrevet i tabel 64, er foretaget i Bilag C.3. Denne beregning viser at sætningerne overstiger de 20<br />
til 40 mm, som er foreskrevet i [DS 415:1998]. Der er derfor valgt at pælefundere de steder hvor<br />
bundforholdene er som beskrevet i tabel 64. På steder hvor bundforholdene er som beskrevet i tabel<br />
65, er direkte fundering anvendt. Det fastsættes, at jordbundsforholdene for grunden opdeles groft<br />
for de to profiler som optegnet på figur 100.<br />
Ved produktionen <strong>og</strong> koldlageret vælges det at punktfundere de stålrammer der understøtter taget, <strong>og</strong><br />
som fungerer som søjler for vægmontering. Det er nødvendigt at udføre et stribefundament ved administrationsbygningen,<br />
da denne opbygges af murværk, <strong>og</strong> stribefundamentet dermed sikrer den<br />
nødvendige understøtning. For bygningsdelen, der er placeret i området, hvor jordbundsforholdene<br />
fra boring A gør sig gældende, benyttes punktfundering, <strong>og</strong> for boring B er det nødvendigt at pælefundere,<br />
jf. figur 100. Fundamenterne der dimensioneres er markeret på figur 100.<br />
125
4 Fundering Direkte fundering<br />
126<br />
Boreprofil A<br />
Boreprofil B<br />
Produktion<br />
Koldlager<br />
Administration<br />
Stribefundering<br />
Punktfundering<br />
Pælefundering<br />
Figur 100: Principskitse af bygningens fundering. De dimensionerede fundamenter er markerede.<br />
4.2 DIREKTE FUNDERING<br />
Det er valgt at dimensionere ét stribefundament <strong>og</strong> punktfundament ved direkte fundering. Disse er<br />
markeret på figur 100. Lasterne benyttet til dimensionering af punktfundamentet er fundet af<br />
STAAD.Pro for den lastkombination hvor den horisontale belastning er størst, da denne vurderes at<br />
være kritisk. For stribefundamentet beregnes de regningsmæssige laster fra administrationsbygningen<br />
ud fra LK 2.3 hvor egenlasten er dominerende [DS 409:1998]. Lasterne virkende på punkt- <strong>og</strong><br />
stribefundamentet er angivet i henholdsvis figur 101 <strong>og</strong> figur 102.
4 Fundering Direkte fundering<br />
634 kNm<br />
214 kN<br />
181 kN<br />
Figur 101: Dimensionsgivende lastsammensætning<br />
for konstruktionens direkte funderede<br />
punktfundamenter. Figuren er ikke målfast.<br />
kN 71,2 m<br />
4.2.1 Dimensionering<br />
156,8 kNm<br />
89,6 kN<br />
Figur 102: Dimensionsgivende lastsammensætning<br />
for konstruktionens direkte funderede<br />
stribefundamenter. Figuren er ikke målfast.<br />
Brudgrænsetilstand<br />
En dimensionering af fundamenterne i brudgrænsetilstanden skal i henhold til [DS 415:1998] indeholde<br />
en analyse af følgende brudformer:<br />
1. Svigt af totalstabilitet<br />
2. Bæreevnebrud<br />
3. Glidningsbrud<br />
4. Kombineret brud i jord <strong>og</strong> konstruktion<br />
Funderingen fastlægges som værende i normal sikkerheds- <strong>og</strong> funderingsklasse.<br />
Svigt af totalstabilitet<br />
Svigt af totalstabilitet forekommer hovedsagligt ved eller på naturlige skråninger, opfyldninger,<br />
udgravninger, støttekonstruktioner, kaviteter, underjordiske konstruktioner eller ved vanddækkede<br />
127
4 Fundering Direkte fundering<br />
områder [DS 415:1998]. Da der for den aktuelle konstruktion ikke er tale om n<strong>og</strong>en af disse tilfælde<br />
er der ingen problemer med svigt af totalstabilitet.<br />
Bæreevnebrud<br />
Undersøgelsen af bæreevnebrud falder for det aktuelle fundament i tre dele.<br />
128<br />
1. Traditionelt bæreevnebrud, figur 103. Denne brudform er dimensionsgivende.<br />
B<br />
Fundament<br />
Belastning<br />
B<br />
Figur 103: Traditionelt bæreevnebrud.<br />
2. Lokalt bæreevnebrud under fundamentet, hovedsagligt for stærkt excentriske fundamenter<br />
figur 104. Excentriciteten for punktfundamentet <strong>og</strong> stribefundamentet overstiger ikke 0,3<br />
gange bredden <strong>og</strong> et brud under fundamentet undersøges derfor ikke.<br />
Excentrisk belastning<br />
>0,3B<br />
B<br />
Fundament<br />
JOF<br />
Figur 104: Lokalt bæreevnebrud under fundamentet, ved<br />
excentrisk belastning med excentricitet større end 0,3B.<br />
3. Gennemlokning. Dette sker hovedsagligt ved forhold hvor et blødere lag er overlejret af et<br />
stivere/stærkere lag, jf. figur 105. Dette er ikke undersøgt nærmere.<br />
JOF
4 Fundering Direkte fundering<br />
Laggrænse<br />
1:4<br />
Blødt lag<br />
Fundament<br />
Stift lag<br />
1:4<br />
JOF<br />
Figur 105: Brud i form af gennemlokning.<br />
Glidningsbrud<br />
Der er undersøgt for glidningsbrud, for at sikre at fundamentet ikke bevæger sig i vandret retning.<br />
Fundamentet kan optage de vandrette kræfter ved forskydningsmodstanden mellem fundamentsfladen<br />
<strong>og</strong> jorden. Der skal tages hensyn til, at jorden omkring fundamentet kan fjernes, enten ved udgravning<br />
eller erosion, hvilket betyder en væsentlig reduktion i den vandrette modstand. Dette er<br />
tilfældet for punktfundamentet, hvor det må kunne forventes at jorden fjernes i forbindelse med en<br />
eventuel udvidelse af produktionshallen.<br />
Kombineret brud i jord <strong>og</strong> konstruktion<br />
Et kombineret brud i jord <strong>og</strong> konstruktion opstår hvis f.eks. fundamentet bryder, grundet påvirkning<br />
fra jorden. Det skal derfor sikres, at fundamentet er tilstrækkeligt armeret. Desuden vil et kombineret<br />
brud opstå, hvis der forekommer et stabilitetssvigt så kræfterne i punktfundamenterne omlejres<br />
grundet et søjlebrud i den overliggende konstruktion. Dette brudtilfælde er ikke behandlet i denne<br />
rapport.<br />
Beregningsmetode<br />
Til beregning af den lodrette bæreevne af punktfundamenterne, benyttes den generelle bæreevneformel,<br />
givet ved<br />
hvor<br />
Rd<br />
´ 1<br />
= γ´´<br />
bNγsi γ γ + qN ´ qsi q q+ cd´ Nsi c c c<br />
(4.1)<br />
A´<br />
2<br />
Rd´ er den regningsmæssige bæreevne [kN]<br />
A´ er det effektive areal [m 2 ]<br />
γ´ er den effektive rumvægt ⎡ kN ⎤ 3 ⎣ m ⎦<br />
b´ er den effektive bredde [m]<br />
Nγ er en bæreevnefaktor [-]<br />
sγ er en formfaktor [-]<br />
iγ er en hældningsfaktor [-]<br />
q´ er den lodrette effektive spænding ⎡ kN ⎤ 2 ⎣ m ⎦<br />
Nq<br />
sq<br />
iq<br />
er en bæreevnefaktor [-]<br />
er en formfaktor [-]<br />
er en hældningsfaktor [-]<br />
129
4 Fundering Direkte fundering<br />
130<br />
cd´ er den regningsmæssige forskydningsstyrke ⎡ kN ⎤ 3 ⎣ m ⎦<br />
Nc<br />
sc<br />
ic<br />
[DS 415:1998]<br />
er en bæreevnefaktor [-]<br />
er en formfaktor [-]<br />
er en hældningsfaktor [-]<br />
En forudsætning for gyldigheden af (4.1), er at det bæredygtige lag findes i en størrelse, hvis nedre<br />
begrænsning antages at ligge i en stor dybde under fundamentsfladen. Det har betydning for hvilken<br />
effektiv rumvægt <strong>og</strong> styrkeparameter, der gør sig gældende i beregningen. Hvis der opstår et tilfælde<br />
hvor bruddet overskrider en laggrænse, bliver det nødvendigt at foretage en vurdering af brugen af<br />
resultaterne fra (4.1). For direkte fundering på den aktuelle lokalitet, hvor undergrunden er som ved<br />
boring A, findes en laggrænse 4,5 m under terræn. Ved de beregnede dimensioner af punkfundamenterne<br />
betyder dette, at brudlinierne for et eventuelt bæreevnebrud vil krydse en laggrænse, som vist i<br />
figur 106.<br />
Sand<br />
Silt<br />
B<br />
Fundament<br />
Belastning<br />
Figur 106: Brudlinierne for det dimensionerede fundament krydser en<br />
laggrænse.<br />
Da (4.1) ikke tager højde for forhold som disse, er dimensioneringen gennemført ved at lade den<br />
farligste af følgende to situationer være dimensionsgivende:<br />
1. Der anvendes udelukkende styrkeparameteren <strong>og</strong> den effektive rumvægt for sandlaget.<br />
2. Der anvendes udelukkende styrkeparameteren <strong>og</strong> den effektive rumvægt for siltlaget.<br />
Af tabel 63 ses det, at styrkeparameteren for silt er mindre end for sand, <strong>og</strong> derfor bliver tilfælde 2<br />
dimensionsgivende da rumvægtene er ens.<br />
De dimensioner der gør, at fundamenterne opfylder bæreevnekravene til bæreevnebrud <strong>og</strong> glidning,<br />
er opstillet for stribe- <strong>og</strong> punktfundamentet i henholdsvis tabel 65 <strong>og</strong> tabel 66. Dimensionerne er<br />
fastlagt i bilag C.4.<br />
JOF
4 Fundering Pælefundamenter<br />
Tabel 65: Dimensioner af stribefundament.<br />
Dimension [mm]<br />
Bredde af fundament 1050<br />
Højde af fundament 642<br />
Bredde af konsol 408<br />
Højde af konsol 758<br />
Længde af fundament 38.400<br />
Tabel 66: Størrelse af punktfundament.<br />
lfundament [mm] hfundament [mm] bfundament [mm]<br />
5000 1500 3750<br />
Anvendelsesgrænsetilstand<br />
Der er ikke beregnet sætninger for de dimensionerede direkte fundamenter, da disse er funderet på<br />
sand <strong>og</strong> silt, hvor sætningerne regnes at ske som initialsætninger under byggefasen. Ved boring B er<br />
det undersøgt om det er muligt at direkte fundere ved at antage at gytjen har en nedre begrænsning<br />
dybt under fundamentsfladen. Herved kan den generelle bæreevneformel benyttes, hvor det for gytje<br />
udelukkende er kohæsionsleddet der medtages. Det viser sig at det ikke er muligt at benytte et direkte<br />
funderet punktfundament i området hvor boring B er gældende, da der ikke kan mobiliseres en<br />
tilstrækkelig bæreevne. Ligeledes kan det vises, ved at foretage en simpel sætningsberegning jf.<br />
bilag C.3, at sætningerne for et direkte punktfundament ved boring B overstiger de vejledende værdier<br />
i [DS 415:1998].<br />
4.3 PÆLEFUNDAMENTER<br />
I dette afsnit angives resultaterne af dimensioneringen af det pælefundamentet på blødbund, som er<br />
angivet i figur 100. Der er undersøgt brudgrænse- <strong>og</strong> anvendelsesgrænsetilstanden for de fire lastkombinationer,<br />
der er antaget mest kritiske. De undersøgte lastkombinationer ses i tabel 67.<br />
Tabel 67: Undersøgte lastkombinationer.<br />
Lastkombination A B C D<br />
Last<br />
Størst negativ<br />
moment<br />
Størst positiv<br />
moment<br />
Størst lodret<br />
last<br />
Mindst lodret<br />
last<br />
Det skal bemærkes at det dimensionerede pælefundament ikke kan anvendes alle steder hvor der<br />
planlægges pælefundamenter, idet der optræder forskellige laster på de forskellige fundamenter. En<br />
dimensionering af de resterende pælefundamenter er ikke behandlet nærmere.<br />
4.3.1 Dimensionering af pælefundament<br />
Hvor der anvendes pælefundering, er der i forbindelse med et piloteringsarbejde udarbejdet en rammejournal,<br />
der ses i bilag C.7. Denne journal indeholder blandt andet indramningsresultater <strong>og</strong> en<br />
CAPWAP analyse for en række pæle. Disse resultater er anvendt til bestemmelse af pælenes bæreevne<br />
i den videre dimensionering. Der er udvalgt én pæl som værende repræsentativ for bæreevnen<br />
131
4 Fundering Pælefundamenter<br />
af de pæle, der anvendes i det aktuelle projekt. Bæreevnen findes ud fra dynamisk prøvebelastninger<br />
ved brug af CAPWAP.<br />
CAPWAP-målinger foretages ved at sende en lydbølge igennem pælen, <strong>og</strong> ved at måle bølgeudbredelsen<br />
er det muligt at omsætte denne til en spidsmodstand <strong>og</strong> overflademodstand. Under målingen<br />
registreres løbende kræfterne ved pæletop, <strong>og</strong> der er dermed fuldt kendskab til belastningen gennem<br />
hele forsøget. CAPWAP vurderes derfor som en af de mest præcise metoder til bestemmelse af en<br />
pæls bæreevne.<br />
Ved en optegning af pælenes bæreevne som funktion af dybden, ved anvendelse af indramningsresultaterne<br />
<strong>og</strong> Den Danske Rammeformel, er det vurderet, at pæl 9 <strong>og</strong> 14 bedst repræsenterer boreprofilet<br />
fra området, jf. bilag C.5 <strong>og</strong> bilag C.6. Der anvendes bæreevnen bestemt ved pæl 14, da<br />
denne giver den laveste bæreevne for pælen, <strong>og</strong> dermed er på den sikre side. Bæreevnen for pæl 14<br />
er givet i tabel 68, hvor trækbæreevnen er bestemt som 70 % af pælens overflademodstand bestemt<br />
ved CAPWAP. Pælene er kvadratiske med en sidelængde på 25 cm.<br />
132<br />
Tabel 68: Målt, karakteristisk <strong>og</strong> regningsmæssig tryk <strong>og</strong> trækbæreevne.<br />
Målt bæreevne<br />
[kN]<br />
Karakteristisk bæreevne<br />
[kN]<br />
Regningsmæssig<br />
bæreevne [kN]<br />
Trykbæreevne 850 567 436<br />
Trækbæreevne 266 177 136<br />
Brudgrænsetilstand<br />
Det undersøgte pælefundament skal, udover normalkraft, kunne optage forskydningskraft <strong>og</strong> moment.<br />
Det er derfor nødvendigt at udføre fundamentet som et pæleværk med mindst tre pæle, for at<br />
pæleværket skal kunne optage de nævnte kræfter. Et pæleværk af denne type modelleres som en fast<br />
indspænding for moment om den ene akse, <strong>og</strong> simpelt understøtte for moment om den anden akse.<br />
Placeringen af det betragtede pælefundament er angivet i figur 100. Bæreevnen af pæleværket er<br />
beregnet tilstrækkelig til overholdelse af brudgrænsetilstanden ved anvendelse af fire pæle. Lasterne<br />
er fundet for de fire lastkombinationer som angivet i tabel 67. Pæleværket er opbygget som vist i<br />
figur 107 <strong>og</strong> figur 108.<br />
1:3 1:3<br />
0,5 m<br />
1 m<br />
Figur 107: Dimensioneret pæleværk set fra siden<br />
pælenes tykkelse er ikke medteget.
4 Fundering Pælefundamenter<br />
0,5<br />
0,5<br />
2,0<br />
0,75<br />
2,0<br />
0,5 0,75 2, 25 0,75<br />
0,5<br />
0,25<br />
0,5<br />
0,25<br />
Figur 108: Dimensioneret pæleværk set fra oven. Pælenes indikeret med kryds<br />
er angivet med korrekt tykkelse. Alle mål i m.<br />
Fundamentsoklen er udformet ud fra, at den øverste del af fundamentet, konsollen, skal kunne understøtte<br />
det ovenfor stående profil, mens den nedre del af fundamentsoklen skal fordele lasten ud på<br />
de fire pæle. Der er ikke dimensioneret armering i fundamentet.<br />
Der er valgt at placere pælene væk fra midten for bedre at kunne skabe en reaktion mod momentbelastning.<br />
Grundet en tolerance i placeringen under udførelsesfasen på ± 10 cm, [DS 415:1998, p49]<br />
er det samtidig valgt at placere pælene med minimum 3 gange pælens bredde for at sikre, at pælene<br />
ikke rammes uhensigtsmæssigt tæt på hinanden, <strong>og</strong> dermed får mindre bæreevne. I [Dansk Geoteknisk<br />
Forening, p42] er det angivet, at den ønskede minimumsafstand mellem pælene er fem gange<br />
pælens bredde, hvilket kun er overholdt mellem de vertikale pæle. Den anbefalede afstand på fem<br />
gange pælebredden er for afstanden mellem de skrå <strong>og</strong> de vertikale pæle opnået i en dybde af ca. 1,5<br />
m under fundamentets underkant, hvilket er vurderet at være tilstrækkeligt.<br />
Der er valgt fire pæle til pæleværket, da der herved opnås tilstrækkelig bæreevne til at optage de<br />
givne laster i pæleværkets plan. Grundet laster fra vindgitter kan der opstå en vandret tværlast på<br />
maksimalt 40 kN ud af pæleværkets plan, som ligeledes skal kunne optages af pæleværket. Der gælder,<br />
at en pæl kan regnes at optage 10 kN i tværlast, hvorfor der med fire pæle opnås en bæreevne<br />
overfor tværlast på 40 kN, hvilket er tilstrækkeligt [Sørensen 2005].<br />
Ved valg af mindre end fire pæle i pæleværkets plan, er det derfor nødvendigt med mindst en ekstra<br />
pæl ud af pæleværkets plan for at opnå tilstrækkelig bæreevne overfor tværlast. En pæl ud af pæleværkets<br />
plan kan, med de givne metoder, ikke regnes at bidrage til bæreevnen i pæleværkets plan,<br />
hvorfor det under alle omstændighed er nødvendigt at anvende mindst fire pæle for at opnå tilstrækkelig<br />
bæreevne i begge retninger. Ved at placere pælene i samme plan er det et statisk ubestemt plant<br />
pæleværk, for hvilket bæreevnen kan beregnes ved brug af Vandepitte’s metode.<br />
Vandepitte’s metode bygger på, at der gættes på en kinematisk mulig brudmåde for pæleværket,<br />
hvorefter det kontrolleres om brudmåden samtidig er statisk mulig. Hvis brudmåden både er kinematisk<br />
<strong>og</strong> statisk mulig, er brudmåden korrekt. Hvis der for den korrekte brudmåde kan opnås tilstrækkelig<br />
bæreevne mod momentet fra lasten, er bæreevnen for pæleværket tilstrækkelig.<br />
Resultatet af brudgrænseanalysen ses i tabel 69, <strong>og</strong> er eftervist i bilag C.5. De laster som pælene er<br />
beregnet at skulle optage, er angivet i tabel 70.<br />
133
4 Fundering Pælefundamenter<br />
134<br />
Tabel 69: Resulterende pælekræfter ved de undersøgte lastkombinationer.<br />
Lastkombination Pæl 1 [kN] Pæl 2 [kN] Pæl 3 [kN] Pæl 4 [kN]<br />
A 357 184 -136 -136<br />
B -136 -136 93 211<br />
C 322 -136 261 -136<br />
D -136 -136 96 187<br />
Tabel 70: Laster optaget af pæleværket. Komposanter<br />
<strong>og</strong> excentricitet er angivet positiv nedad <strong>og</strong><br />
mod venstre.<br />
Lastkombination e [m] P x [kN] P y [kN]<br />
A 2,71 258 156<br />
B -11,93 28 -110<br />
C 2,00 301 145<br />
D -33,79 8 -102<br />
Der er ved dimensioneringen taget højde for en eventuel ekstra excentrisk belastning på grund af en<br />
afgravning på den side af fundamentet, som virker til mest ugunst.<br />
Anvendelsesgrænsetilstand<br />
Pæleværket er kontrolleret for tilstrækkelig bæreevne i anvendelsesgrænsetilstanden. Det er i bilag<br />
C.5 eftervist, at pæleværket har en større trykbæreevne i anvendelsesgrænsetilstanden end i brudgrænsetilstanden.<br />
Da lasterne i anvendelsesgrænsetilstanden er mindre end i brudgrænsetilstanden,<br />
vil trykbæreevnen i denne tilstand derfor altid være tilstrækkelig for de to undersøgte lastkombinationer,<br />
<strong>og</strong> en nærmere analyse er ikke nødvendig. Der er ikke foretaget en nærmere analyse af trækpæle<br />
i anvendelsesgrænsetilstanden, da negativ adhæsion her vil virke til gunst for pælen.
Kildefortegnelse<br />
KILDEFORTEGNELSE<br />
[Arbejdstilsynet 2004]: A.1.11 Arbejdsstedets indretning<br />
Arbejdstilsynet 2004<br />
http://www.at.dk/graphics/at/04-Regler/05-At-vejledninger/A-1-11-Arbejdsrum-paa-fastearbejdssteder/Arbejdsrum-paa-faste-arbejdssteder.pdf<br />
Hentet d. 14/12/2205<br />
[Arbejdstilsynet 2005]: At 1.2 Vejledning om de hyppigste årsager til Indeklimagener samt mulige løsninger<br />
Arbejdstilsynet 1996<br />
Hentet d. 22/9/2005<br />
[Berthelsen 1987]: Geol<strong>og</strong>i i Aalborgområdet<br />
Ole Berthelsen 1987<br />
Danmarks Geol<strong>og</strong>iske Undersøgelse<br />
ISBN 87-421-0752-0<br />
[Bonnerup <strong>og</strong> Jensen 2002]: Stålkonstruktioner efter DS 412<br />
Bent Bonnerup, B.C. Jensen 2002<br />
Ingeniøren/Bøger<br />
ISBN 87-571-2400-0<br />
1. udgave<br />
[Brohus 2005]: Slides fra undervisning<br />
Henrik Brohus 2005<br />
Hentet d. 19/9/2005<br />
[Bygningsreglementet 1995]: Bygningsreglement 1995 m. tillæg<br />
By- <strong>og</strong> Boligministeriet 1995<br />
http://www.rockwool.dk/sw51374.asp<br />
Hentet d. 9/11/2005<br />
[Bygningsreglementet tillæg 12 2005]: Tillæg 12 til Bygningsreglement i 1995<br />
By- <strong>og</strong> Boligministeriet 2005<br />
http://www.retsinfo.dk/DELFIN/HTML/B2005/0948305.htm<br />
Hentet d. 7/12/2005<br />
[Danfoss 1997]: Databladssamling til undervisningsbrug, Selvvirkende<br />
Danfoss 1997<br />
VD.33.L2.01<br />
135
Kildefortegnelse<br />
[Dansk Geoteknisk Forening 2005]: Funderingshåndb<strong>og</strong>en<br />
Dansk Geoteknisk Forening 2005<br />
Dansk Geoteknisk Forening<br />
ISBN 87-89833-16-3<br />
[DIN 18800:2002]: Udførelse af stålkonstruktioner<br />
E&S 2002<br />
John Wiley and Sons Ltd<br />
Del 2<br />
Udrag: Afsnit 1.3 <strong>og</strong> 3.4.2.2<br />
[DS 1752:1998]: Ventilation for buildings - Design criteria for the indoor enviroment<br />
Europæiske komité for standardisering 1998<br />
[DS 409:1998]: Norm for sikkerhedsbestemmelser for konstruktioner<br />
Dansk Standard 1998<br />
DS-tryk<br />
ICS 91.080.01<br />
2. udgave<br />
[DS 410:1998]: Norm for last på konstruktioner<br />
Dansk Standard 1998<br />
DS-tryk<br />
ICS 91.080.01<br />
4. udgave<br />
[DS 412:1998]: Norm for stålkonstruktioner<br />
Dansk Standard 1998<br />
ICS 91.080.10<br />
3. udgave<br />
[DS 414:2005]: Norm for murværkskonstruktioner<br />
Dansk Standard 2005<br />
DS-tryk<br />
ICS 91.080.30<br />
[DS 415:1984]: Norm for fundering<br />
Dansk Ingeniørforening 1984<br />
ISBN 87-571-0765-3<br />
[DS 415:1998]: Norm for fundering<br />
Dansk Standard 1998<br />
DS-tryk<br />
ICS 93.020<br />
[DS 418/Ret.1:2003]: Beregning af bygningers varmetab, rettelsesblad<br />
Dansk Standard 2003<br />
DS-tryk<br />
ICS 91.120.10<br />
136
Kildefortegnelse<br />
[DS 418:2002]: Beregning af bygningers varmetab<br />
Dansk Standard 2002<br />
DS-tryk<br />
ICS 91.120.10<br />
6. udgave<br />
[DS 452:1999]: Termisk isolering af tekniske installationer<br />
Dansk Standard 1999<br />
Dansk Standard<br />
2. udgave<br />
[DS 474:1993]: Norm for specifikationer af termisk indeklima<br />
Dansk Standard 1993<br />
DS-tryk<br />
ISBN 87-571-1676-8<br />
[DS 700:2005]: Kunstig belysning i arbejdslokaler<br />
Dansk Standard 2005<br />
DS-tryk<br />
ICS 91.160.10<br />
[Frese 2004]: Frese Tech Note, Frese S1+ - Dynamisk strengreguleringsventil<br />
Frese A/S 2004<br />
[Geoteknisk Institut 1992]: Fundering på <strong>og</strong> i kalk<br />
Geoteknisk Institut 1992<br />
[Grundfos 2005]: Datahæfte, Grundfos Alpha Pro cirkulationspumper<br />
Grundfos 2005<br />
http://net.grundfos.com/Appl/WebCAPS/LiteratureDetail?documentid=2055&litlanguage=DAN&typecode<br />
=ALPFAM&appcode=null&pdfid=5357&language=DAN<br />
Hentet d. 25/11/2005<br />
[Gwizdala <strong>og</strong> Jacobsen 1992]: Bearing capacity and settlements of piles<br />
K. Gwizdala, H. Moust Jacobsen 1992<br />
Aalborg Universitet<br />
ISBN 87-88787-10-9<br />
[Harremoës et al. 1984]: Læreb<strong>og</strong> i geoteknik<br />
P. Harremoës, H. Moust Jacobsen <strong>og</strong> N. Krebs Ovesen 1984<br />
Polyteknisk Forlag<br />
ISBN 87-502-0577-3<br />
[HFB 30 2003]: Håndb<strong>og</strong> for bygningsindustrien<br />
Byggeindustrien 2003<br />
ISBN 87-17-03701-8<br />
30. udgave<br />
[Hudevad 2005]: Datablad for P5 <strong>og</strong> P5K<br />
Hudevad Radiatorfabrik A/S 2005<br />
http://www.hudevad.dk/dk/pdf/p5/p5%20afs.pdf<br />
Hentet d. 24/11/2005<br />
137
Kildefortegnelse<br />
[Hust Augustesen 2005]: Undervisningsmateriale fra B5<br />
Anders Hust Augustesen 2005<br />
[Hyldgård et al. 1997]: Grundlæggende Klimateknik <strong>og</strong> Bygningsfysik<br />
C.E. Hyldgård, M Steen-Thøde, E.J. Funch 1997<br />
Aalborg Universitet<br />
ISSN 1395-8232 U9714<br />
[Industrikomfort 2005]: Powerdoor 601<br />
Industrikomfort 2005<br />
http://www.industrikomfort.dk/products/3/6<br />
Hentet d. 8/12/2005<br />
[Johansen et al. 2005]: Murerb<strong>og</strong>en 3. udgave<br />
Steen Johansen, Søren Ebdrup, Hans Ulrik Møller 2005<br />
Ervhervskolernes Forlag<br />
87-7881-563-0<br />
[Lindab 1998]: Comfort 98 - Ventilation<br />
Lindab 1998<br />
[Lindab 2005a]: RVA Bagkantarmatur<br />
Lindab 2005<br />
http://www.lindab.dk/cat_explorer/dk/productlinks/RVA%201.pdf<br />
Hentet d. 2/12/2005<br />
[Lindab 2005b]: Prisoverslag af ventilationsskitseprojekter<br />
Henrik Duve, Lindab 2005<br />
[Lindab 2005c]: On-line katal<strong>og</strong><br />
Lindab 2005<br />
http://www.lindab.dk<br />
Hentet d. 8/12/2005<br />
[Maxit 2005]: Deklarationsblad: FM 5 Funktionsmørtel<br />
Maxit A/S 2005<br />
http://www.maxit.dk/downloads/2413/Deklarationsblad.doc<br />
Hentet d. 24/11/2005<br />
[Paroc 2005]: Paroc Panel Original System<br />
Paroc Group 2005<br />
http://www.paroc.dk/Channels/dk/panel+system/products/original+system.asp<br />
Hentet d. 28/10/2005<br />
[Randers Tegl 2005a]: RT 305 Røde dybpræg maskinsten<br />
Randers Tegl 2005<br />
http://www.randerstegl.dk/da/RT305/0513/tech/<br />
Hentet d. 24/11/2005<br />
[Randers Tegl 2005b]: RT 448 Gammelrød Siena blødstrøgne<br />
Randers Tegl 2005<br />
http://www.randerstegl.dk/da/RT448/0513/tech/<br />
Hentet d. 24/11/2005<br />
138
Kildefortegnelse<br />
[SBI 175:2000]: Varmeanlæg med vand som medium<br />
Kaj Ovesen 2000<br />
Statens Byggeforskningsinstitut<br />
ISBN 87-563-1058-7<br />
[SBI 196:2000]: Indeklimahåndb<strong>og</strong>en<br />
Ole Valbjørn, Susse Laustsen, John Høwisch, Ove Nielsen, Peter A. Nielsen 2000<br />
Statens Byggeforskningsinstitut<br />
ISBN 87-563-1041-2<br />
2. udgave<br />
[SBI 202:2002]: Naturlig ventilation i erhvervsbygninger<br />
Karl Terpager Andersen; Per Heiselberg; Søren Aggerholm 2002<br />
