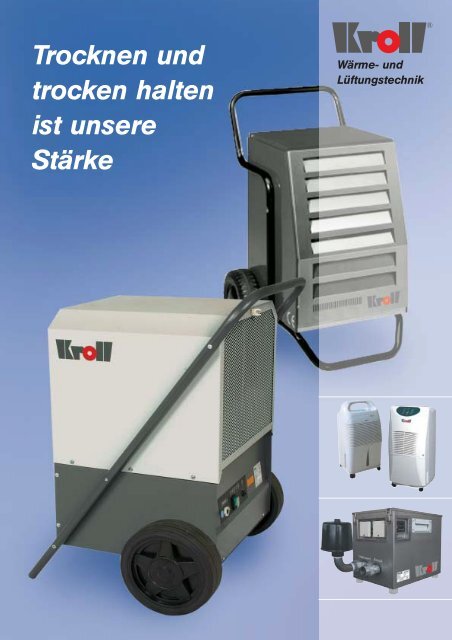

Trocknen und<br />
trocken halten<br />
ist unsere<br />
Stärke<br />
Wärme- und<br />
Lüftungstechnik
Wir liefern, was Sie brauchen<br />
Kroll bietet ein großes Programm an<br />
<strong>Luftentfeuchter</strong>n. Für jeden Bedarf<br />
finden Sie das richtige Modell. Die<br />
Profigeräte T 30 – T 120 und die<br />
günstige Produktreihe T 25 – T 85<br />
werden am Neubau und bei Renovierungsarbeiten<br />
eingesetzt, um z. B.<br />
nach Gipserarbeiten den Trocknungsvorgang<br />
zu beschleunigen.<br />
Kroll <strong>Luftentfeuchter</strong> T 30 – T 120<br />
■ Mobil:<br />
Die Geräte sind einfach aufzustellen,<br />
sofort einsatzbereit und arbeiten<br />
geräuscharm.<br />
■ Automatische Heißgasabtauung:<br />
Sichert ungestörten Betrieb auch im<br />
Dauereinsatz. Das bedeutet erhöhten<br />
Wirkungsgrad und sehr kurze<br />
Betriebsunterbrechungen.<br />
■ Großer Arbeitsbereich:<br />
Von 0 bis 35°C, bei 30 bis 95%<br />
relativer Luftfeuchtigkeit<br />
■ TE-Modelle mit Zusatzheizung:<br />
Die elektrische Zusatzheizung erhöht<br />
die Raumtemperatur bei kalter<br />
Witterung und verbessert dadurch<br />
die Entfeuchtungsleistung.<br />
■ Hohe Lebensdauer:<br />
Robuster, leicht zu reinigender<br />
■ Das Funktionsprinzip<br />
Ein Ventilator saugt feuchte Raumluft<br />
über ein Kühlregister, dem sogenannten<br />
Verdampfer an. Die angesaugte<br />
Raumluft wird an dem spiralförmigen<br />
Kupferrohr des Verdampfers abgekühlt,<br />
bis der Taupunkt unterschritten<br />
ist. Die überschüssige Feuchtigkeit<br />
kondensiert am Kühlregister und<br />
tropft in einen Wasserauffangbehälter.<br />
Die kühle, trockene Luft wird wieder<br />
auf Raumtemperatur erwärmt und in<br />
den Raum ausgeblasen.<br />
Langzeitfilter erhöht die Lebensdauer<br />
der Geräte<br />
■ Weitere Vorteile:<br />
– Magnetkontakt-Überlaufsicherung<br />
– Kühlmittel R 407 C: FCKW-frei<br />
zum Schutz der Umwelt und der<br />
Ozonschicht<br />
– Leuchtdioden-Anzeige informiert<br />
über den Betriebszustand<br />
– Elektronische Steuerung und<br />
Sicherheit für die vollautomatische<br />
Funktion<br />
Wichtig beim Vermieten der Geräte:<br />
– Betriebsstundenzähler<br />
– Stapelbar<br />
■ Sinnvolles Zubehör:<br />
– Aktivkohlefilter zur Geruchsbeseitigung<br />
– Hygrostat<br />
Technische Daten T 30 T 40 T 60 T 80 T 100 T 120<br />
TE 40 TE 60 TE 80 TE 100 TE 120<br />
Entfeuchtungsleistung l/24 h* 30 40 60 90 100 120<br />
Luftleistung m3 /h 280 500 750 1100 1100 1500<br />
Arbeitsbereich Feuchtigkeit % RF 30-95 30-95 30-95 30-95 30-95 30-95<br />
Arbeitsbereich Temperatur °C 0-35 0-35 0-35 0-35 0-35 0-35<br />
Wasserauffangbehälter l 11 14 – – – –<br />
Kühlmittel R 407 C R 407 C R 407 C R 407 C R 407 C R 407 C R 407 C<br />
Elektroanschluss V/Hz 230/50 230/50 230/50 230/50 230/50 230/50<br />
Elektrische Leistungsaufnahme kW 0,6 0,65/2,0 0,7/2,7 1,2/2,0 1,2/2,0 1,4/3,4<br />
Breite mm 420 495 620 620 620 620<br />
Tiefe mm 870 830 615 615 615 580<br />
Höhe mm 545 610 860 860 860 1070<br />
Gewicht kg 34 37 49 53 53 58<br />
* 30 °C/100 % relativer Luftfeuchtigkeit
Kroll <strong>Luftentfeuchter</strong> T 25 – T 85<br />
■ Mobil:<br />
Sie sind handlich und leicht zu<br />
transportieren und haben eine<br />
robuste Struktur, die jeglichem<br />
Anspruch gerecht wird.<br />
■ Großer Arbeitsbereich:<br />
Von 5°C bis 30°C bzw. 40–100%<br />
relativer Luftfeuchtigkeit.<br />
■ Hygrostat-Anschluss möglich<br />
Der Hygrostat misst die Luftfeuchtigkeit<br />
im Raum. So kann die Leistung<br />
des <strong>Luftentfeuchter</strong>s optimal gesteuert<br />
werden. Der passende<br />
Hygrostat ist als Zubehör bei Kroll<br />
erhältlich.<br />
Technische Daten T 25 T 45 T 55 T 85<br />
Entfeuchtungsleistung l/24 h* 23 42 53 88<br />
Luftleistung m 3 /h 350 500 600 800<br />
Arbeitsbereich Feuchtigkeit % RF 40–100 40–100 40–100 40–100<br />
Arbeitsbereich Temperatur °C 5–30 5–30 5–30 5–30<br />
Wasserauffangbehälter l 10 10 10 10<br />
Kühlmittel R 407 C R 407 C R 407 C R 407 C<br />
Elektroanschluss V/Hz 230/50 230/50 230/50 230/50<br />
Elektrische Leistungsaufnahme kW 0,65 0,8 0,831 1,205<br />
Breite x Tiefe x Höhe mm 460 x 500 x 650 540 x 580 x 850 720 x 720 x 950 720 x 760 x 1030<br />
Gewicht kg 34 44 57 63<br />
* 30 °C/80 % relativer Luftfeuchtigkeit<br />
■ Weitere Vorteile:<br />
– Kolbenkompressor im Modell<br />
T 25, Rollkolbenkompressor in<br />
den Modellen T 45, 55, 85<br />
– Betriebsstundenzähler in den<br />
Modellen T 55, 85<br />
– Kühlmittel R 407 C: FCKW-frei<br />
zum Schutz der Umwelt und der<br />
Ozonschicht<br />
– Luftfiltersystem<br />
– Elektronische Steuerung und<br />
Sicherheit für die vollautomatische<br />
Funktion<br />
– Abtausystem zum Schutz des<br />
Kompressors<br />
– Kondenswasserbehälter mit<br />
automatischer Abstelleinrichtung<br />
des Geräts<br />
– Bleifreie Pulverlackierung<br />
Kroll Raumtrockner T 16, T 24<br />
■ Vielseitig:<br />
Die Raumtrockner T 16 und T 24<br />
halten Badezimmer, Waschräume,<br />
feuchte Kellerräume usw. von etwa<br />
60–100 m 3 dauerhaft trocken und<br />
sorgen für eine angenehme<br />
Atmosphäre.<br />
■ Kompakt und mobil:<br />
Die beiden Geräte sind kompakt und<br />
stehen sicher auf vier Laufrollen und<br />
sind daher mobil einsetzbar. Das<br />
Design ist sachlich funktionell und<br />
passt sich jedem Einrichtungsstil an.<br />
Hygrostate sind eingebaut.<br />
Technische Daten T 16 T 24<br />
Entfeuchtungsleistung l/24 h* 16 24<br />
Luftleistung m 3 /h 98 205<br />
Arbeitsbereich Feuchtigkeit % RF 30–95 30–95<br />
Arbeitsbereich Temperatur °C 5–35 5–35<br />
Wasserauffangbehälter l 3 5<br />
Kühlmittel R 134 A R 134 A<br />
Elektroanschluss V/Hz 230/50 230/50<br />
Elektrische Leistungsaufnahme kW 0,35 0,6<br />
Breite x Tiefe x Höhe mm 310 x 246 x 595 300 x 310 x 620<br />
Gewicht kg 15 17<br />
* 30 °C/100 % relativer Luftfeuchtigkeit
Kroll Seitenkanalverdichter<br />
■ Beim Neubau, bei Renovierung oder Wasser- Überdruckverfahren<br />
schäden ist effizientes und kontrolliertes Trocknen<br />
notwendig. Der Seitenkanalverdichter von Kroll ist für<br />
diese Aufgabe der richtige Spezialist.<br />
■ Das Gerät ist kompakt gebaut und vereinigt<br />
Leistung und Ausdauer auf kleinstem Raum.<br />
;;;;<br />
■ Für den Trocknungsvorgang kann man zwischen<br />
zwei Verfahren wählen.<br />
■ Arbeitsweise/Anwendungsgebiet:<br />
;;;;<br />
Überdruckverfahren: Der Seitenkanalverdichter bläst Unterdruckverfahren<br />
durch spezielle Öffnungen trockene und erwärmte Luft<br />
in oder unter die Dämmschicht. Die trockene Luft nimmt<br />
Feuchtigkeit auf und wird durch den Überdruck in den<br />
geschlossenen Raum befördert. Dort wird der Luft von<br />
einem Kroll <strong>Luftentfeuchter</strong> die Feuchtigkeit entzogen.<br />
Das Wasser wird in einem Auffangbehälter gesammelt.<br />
;;;;<br />
Der Seitenkanalverdichter saugt trockene Luft wieder<br />
an und befördert sie mit Überdruck in die Dämmschicht.<br />
Dieser permanente Kreislauf wiederholt sich,<br />
;;;;<br />
bis die eingestellte Luftfeuchte erreicht ist, oder bis die<br />
Trockene Luft, die<br />
Dämmschicht vollständig ausgetrocknet ist.<br />
in die zu trocknende<br />
Unterdruckverfahren: Die feuchte Luft wird aus dem<br />
Schicht gepresst (Über-<br />
zu trocknenden Material mittels Vakuumpumpen herausgesaugt,<br />
durch die Sogwirkung wird über die<br />
druck) bzw. aus der<br />
Randfugen die trockene Raumluft nachgezogen und Schicht gesaugt wird<br />
nimmt dabei die Feuchtigkeit auf.<br />
(Unterdruck)<br />
SKV 040 SKV 075<br />
Mit Feuchtigkeit<br />
angereicherte Luft, die der<br />
Volumenstrom saugend und drückend max. m <strong>Luftentfeuchter</strong> aufnimmt<br />
bzw. die ihm zugeführt wird<br />
3 Der Seitenkanalverdichter<br />
von Kroll beschleunigt<br />
Trocknungsvorgänge<br />
/h 90 140<br />
Vakuum max. mbar -150 -140<br />
Druck max. mbar +150 +150<br />
Elektroanschluß V/Hz 230/50 230/50<br />
Kroll Wasserabscheider<br />
■ Anschlussfertiger Wasserabscheider<br />
zum Anschluss an einen Verdichter.<br />
■ Der angeschlossene Verdichter zieht<br />
die angesaugte Luft/Wasser (z.B. aus der<br />
Dämmschicht) durch den Wasserabscheider.<br />
■ Durch seinen Aufbau sammelt sich<br />
das Wasser in dem WAS, bis der eingebaute<br />
Niveauregler den Seitenkanal-<br />
Profis trocknen mit Kroll.<br />
Kroll GmbH · Wärme- und Lüftungstechnik<br />
D-71737 Kirchberg/Murr · Pfarrgartenstraße 46<br />
Telefon (0 71 44) 8 30-200 · Telefax (0 71 44) 8 30-201<br />
Internet www.kroll.de · e-mail vertrieb@kroll.de<br />
verdichter abschaltet und die Abwasserpumpe<br />
einschaltet. Diese pumpt dann<br />
das Wasser aus dem WAS durch den<br />
Abwasserschlauch ab. Sinkt das Wasserniveau<br />
in dem WAS auf ca. 1 cm Höhe,<br />
schaltet sich der Verdichter wieder ein<br />
und arbeitet bis zum nächsten Abpumpvorgang<br />
weiter.<br />
■ Edelstahlgehäuse<br />
Maximale Förderleistung Anschlüsse Abmessungen<br />
der Pumpe und Gewicht<br />
Förderhöhe 1 m = 138 l/min. 5 Stück Anschlüsse 1 1/2” (2 x für Verdichter, 3 x für Höhe 450 mm<br />
Förderhöhe 2 m = 120 l/min. Ansaug), Deckel mit Schnellverschluss bei Nicht- Breite 390 mm<br />
Förderhöhe 3 m = 84 l/min. benutzen sind enthalten. Gewindeanschluss für Länge 600 mm<br />
Förderhöhe 4 m = 45 l/min. Abwasser (Pumpenanschluss) mit Rückschlagventil Gewicht 27,5 kg<br />
T-/SKV/WAS/0907 · Technische Änderungen vorbehalten
