VEITH SYSTEM<br />

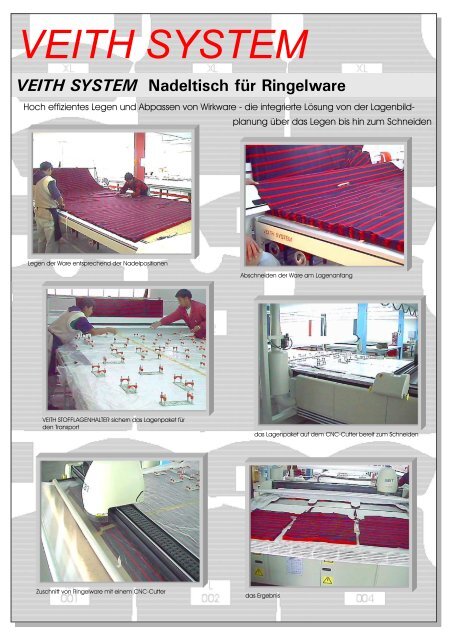

VEITH SYSTEM Nadeltisch für Ringelware<br />
Hoch effizientes Legen und Abpassen von Wirkware - die integrierte Lösung von der Lagenbild-<br />
Legen der Ware entsprechend der Nadelpositionen<br />
VEITH STOFFLAGENHALTER sichern das Lagenpaket für<br />
den Transport<br />
Zuschnitt von Ringelware mit einem CNC-Cutter<br />
planung über das Legen bis hin zum Schneiden<br />
Abschneiden der Ware am Lagenanfang<br />
das Lagenpaket auf dem CNC-Cutter bereit zum Schneiden<br />
das Ergebnis
VEITH SYSTEM<br />
NADELTISCH für schrägen Streifenverlauf<br />
ein bewährtes <strong>System</strong> jetzt auch für die Verarbeitung von geradem und schrägem Streifenverlauf<br />
Top Qualität Stoffeinsparung höhere Produktivität Cutterzuschnitt möglich<br />
VEITH Nadeltisch mit Lage<br />
Abstand zwischen den<br />
Nadeln ~14 cm<br />
(abhängig von der Steigung)<br />
einstellbare Maß-Skala für<br />
schnelle und sichere<br />
Paralleleinstellung der<br />
VEITH Nadelreihen<br />
die VEITH Nadelreihen lassen sich in<br />
Längsrichtung beliebig einstellen<br />
damit können die Vorgaben des<br />
Lagenbildes umgesetzt werden.<br />
damit kann auf Rapportschwankungen<br />
reagiert werden, - sogar mit bereits<br />
gestecktem Stoff.<br />
erhältliche Abmessungen des VEITH Nadeltisches:<br />
Länge: cm: 400, 600, ...<br />
Typ Breite Abstand der Anzahl der Nadeln<br />
äußeren Nadeln pro Nadelreihe<br />
<strong>SKT</strong> - 170<br />
<strong>SKT</strong> - 184<br />
<strong>SKT</strong> - 198<br />
<strong>SKT</strong> - 212<br />
<strong>SKT</strong> - 226<br />
<strong>SKT</strong> - 240<br />
cm cm<br />
170 140 11<br />
184 154 12<br />
198 168 13<br />
212 182 14<br />
226 196 15<br />
240 210 16<br />
VEITH SYSTEM GmbH, Laiming 3,<br />
83112 Frasdorf, Germany<br />
variabler Abstand zwischen den<br />
VEITH Nadelreihen<br />
minimaler Abstand 15 cm<br />
jede Nadel kann einzeln<br />
ein- und ausgeschaltet<br />
werden<br />
einstellbare Nadelhöhe<br />
für leichtes, schnelles und<br />
exaktes Arbeiten<br />
technische Änderung vorbehalten<br />
Phone: +49 (0)8052 / 2636<br />
Fax: +49 (0)8052 / 4019<br />
Lagenbild<br />
3 Nadelstärken (1.0, 1.4, 1.8 mm)<br />
jeweils mit gerundeter Spitze<br />
VEITH Nadelreihe<br />
einstellbare Schrägstellung<br />
der VEITH Nadelreihe<br />
(max. 12.5°)<br />
OFF SET<br />
maximale Steigung von 12.5°<br />
= maximaler OFF SET in Abh. der Stoffbreite<br />
Stoffbreite<br />
max. OFF SET<br />
cm cm<br />
140 30,9<br />
150 33,2<br />
160 35,4<br />
170 37,6<br />
180 39,8<br />
190 42,0<br />
200 44,2<br />
info@veith-system.de<br />
www.veith-system.de
