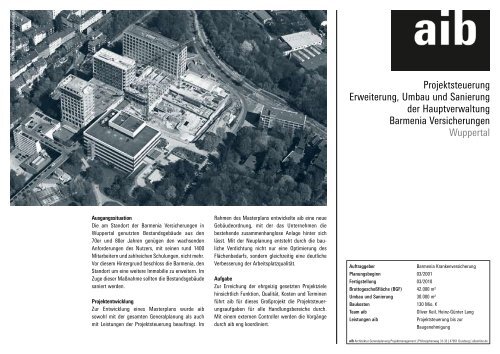

© 2007 <strong>Barmenia</strong> Versicherungen<br />
Ausgangssituation<br />
Die am Standort der <strong>Barmenia</strong> Versicherungen in<br />
Wuppertal genutzten Bestandsgebäude aus den<br />
70er und 80er Jahren genügen den wachsenden<br />
Anforderungen des Nutzers, mit seinen rund 1400<br />
Mitarbeitern und zahlreichen Schulungen, nicht mehr.<br />
Vor diesem Hintergrund beschloss die <strong>Barmenia</strong>, den<br />
Standort um eine weitere Immobilie zu erweitern. Im<br />
Zuge dieser Maßnahme sollten die Bestandsgebäude<br />
saniert werden.<br />
Projektentwicklung<br />
Zur Entwicklung eines Masterplans wurde aib<br />
sowohl mit der gesamten Generalplanung als auch<br />
mit Leistungen der Projektsteuerung beauftragt. Im<br />
Rahmen des Masterplans entwickelte aib eine neue<br />
Gebäudeordnung, mit der das Unternehmen die<br />
bestehende zusammenhanglose Anlage hinter sich<br />
lässt. Mit der Neuplanung entsteht durch die bauliche<br />
Verdichtung nicht nur eine Optimierung des<br />
Flächenbedarfs, sondern gleichzeitig eine deutliche<br />
Verbesserung der Arbeitsplatzqualität.<br />
Aufgabe<br />
Zur Erreichung der ehrgeizig gesetzten Projektziele<br />
hinsichtlich Funktion, Qualität, Kosten und Terminen<br />
führt aib für dieses Großprojekt die Projektsteuerungsaufgaben<br />
für alle Handlungsbereiche durch.<br />
Mit einem externen Controller werden die Vorgänge<br />
durch aib eng koordiniert.<br />
Projektsteuerung<br />
Erweiterung, Umbau und Sanierung<br />
der <strong>Hauptverwaltung</strong><br />
<strong>Barmenia</strong> Versicherungen<br />
Wuppertal<br />
Auftraggeber <strong>Barmenia</strong> Krankenversicherung<br />
Planungsbeginn 03/2001<br />
Fertigstellung 03/2010<br />
Bruttogeschoßfläche (BGF) 42.000 m²<br />
Umbau und Sanierung 30.000 m²<br />
Bau kos ten 130 Mio. €<br />
aIB<br />
Team aib Oliver Keil, Heinz-Günter Lang<br />
Leis tun gen aib Projektsteuerung bis zur<br />
Baugenehmigung<br />
aib Architektur Generalplanung Projektmanagement | Philosophenweg 31-33 | 47051 Duisburg | aibonline.de
Komplexität<br />
Die einzelnen Bauwerke müssen zur Aufrechterhaltung<br />
des gesamten Betriebes, d. h. Erhalt der<br />
Wegebeziehungen der Bestandsgebäude, Betrieb<br />
Rechenzentrum, Teilumzüge etc. zeitversetzt errichtet<br />
werden. Bestandsgebäude müssen teilweise<br />
vor dem Abbruch aufwändig von Schadstoffen<br />
saniert werden. Während der Neubau-, Umbau- und<br />
Sanierungsmaßnahmen am Standort der <strong>Barmenia</strong><br />
ist der gesamte Betrieb für die rund 1.400 Mitarbeiter<br />
aufrechtzuerhalten. Die Teilüberbauung eines<br />
Bestandsgebäudes/Rechenzentrum mit Brücken trägern<br />
(Vierendeelträger) steigert die ohnehin hohe<br />
Komplexität des Gesamtprojektes.<br />
Projektsteuerung<br />
Erweiterung, Umbau und Sanierung<br />
der <strong>Hauptverwaltung</strong><br />
<strong>Barmenia</strong> Versicherungen<br />
Wuppertal<br />
Oben: Lageplan mit Bestandsbauten 2001<br />
Unten links: Baustellenbild mit skizziertem Bestand und geplantem Neubau<br />
Unten rechts: Lageplan mit Neubau
Durchführung<br />
Zu Beginn des Projektes entwickelte aib ein<br />
Organisationshandbuch, welches wesentlich zu einer<br />
reibungslosen Abwicklung des Gesamtprojektes beiträgt.<br />
Unter Führung der aib wurde der Nutzerwille des<br />
Bauherrn in einem Nutzerbedarfsprogramm definiert.<br />
Somit entstand eine über alle Projektstufen hinweg<br />
projektbegleitende Messlatte der Projektziele. Diese<br />
Prozessanalyse wurde in Nutzergesprächen mit bis<br />
zu zehn Themengebieten in Form von Workshops,<br />
Vorstandsgesprächen, Lenkungsausschusssitzungen<br />
und Arbeitskreisen mit <strong>Barmenia</strong> geführt.<br />
Projektsteuerung<br />
Erweiterung, Umbau und Sanierung<br />
der <strong>Hauptverwaltung</strong><br />
<strong>Barmenia</strong> Versicherungen<br />
Wuppertal<br />
Oben: Perspektive Haupteingang<br />
Unten links: Fassade Riegel 1<br />
Unten Mitte: Kasino Zwischenbau 1<br />
Unten rechts: Baustelle Herbst 2006
Kosten, Termine, Beratung<br />
Zur optimalen Kostenverfolgung von nutzerspezifischen<br />
Angaben, steuerlichen Gesichtspunkten, Bauen im<br />
Bestand unter Aufrechterhaltung des Betriebes und<br />
ähnlichem werden Kostenkontrolleinheiten eingesetzt.<br />
Dies ist unerlässliches Hilfsmittel bei der<br />
Betreuung von sieben Bestandsbauten und über<br />
15 Bauabschnitten.<br />
Vor dem Hintergrund der zuvor beschriebenen komplexen<br />
Ausgangssituation kommt der Terminplanung<br />
eine besondere Bedeutung zu. Netzplangestützte<br />
Terminpläne wurden für sämtliche Neu-, Umbau-<br />
und Sanierungsmaßnahmen entwickelt und ständig<br />
fortgeschrieben.<br />
Über die reine Vorbereitung von Entscheidungen<br />
hinaus sprach aib dem Auftraggeber in allen bau-<br />
lichen, planerischen und baurechtlichen Fragen im<br />
Sinne einer umfangreichen proaktiven Beratung klare<br />
Empfehlungen aus. Die Projektsteuerungsleistungen<br />
wurden bis zur Baugenehmigung von aib durchgeführt.<br />
Status quo<br />
Das Projekt befindet sich nunmehr in der Realisierungsphase<br />
des 2. Riegels sowie der Zwischenbauten.<br />
In der Zwischenzeit kann festgestellt werden, dass<br />
die von aib aufgestellte Kostenberechnung aus dem<br />
Jahre 2003 eingehalten wurde.<br />
Die terminlichen Angaben von aib aus den Rahmen-,<br />
General- und Grobablaufplänen der Planungsphase<br />
haben trotz der hohen Komplexität in Logistik und<br />
Bauausführung im Wesentlichen nach wie vor<br />
Bestand.<br />
Erweiterung, Umbau und Sanierung der HV<br />
<strong>Barmenia</strong> Versicherung Wuppertal<br />
Projekte: Erhaltung<br />
LV´s: (2)<br />
Sanierung/<br />
Rückbau<br />
Herstellung<br />
"2x7" bis 7. OG<br />
Gliederung der Ausschreibung in California 3000<br />
Inventar<br />
"2x7" bis 7. OG<br />
Funktionsaufwendungen<br />
"2x7" bis 7. OG<br />
Baunebenkosten<br />
"2x7" bis 7. OG<br />
Betriebs- und<br />
Geschäftsausstattung<br />
"2x7"<br />
bis 7. OG<br />
Herstellung<br />
Riegel 3<br />
"2x7" bis 7. OG<br />
aIB Projeksteuerung<br />
Stand: 17.07.2002<br />
Herstellung<br />
8.+ 9. OG<br />
(als Regelgeschoss)<br />
Bauteil: Haus I Technikgebäude Riegel 1 Riegel 1 Planer Hard/Soft Erhaltung Haus II Erhaltung 01<br />
Haus II Riegel 1 Riegel 2 Riegel 2<br />
Gutachtachter/<br />
Berater<br />
TFT-Monitore Riegel 3 Herstellung 02<br />
Haus III Riegel 2 (1) Zwischenbau 2 Zwischenbau 2 Allgemeine Zwischenbau 2 (3) Inventar 03<br />
Parkhaus I Riegel 2 (2) Zwischenbau 1 Zwischenbau 1 Tiefgarage IIIa<br />
Funktionsaufw.<br />
(Umzüge)<br />
Parkhaus II Zwischenbau 2 (1) Tiefgarage IIIb Baunebenkosten 05<br />
Brücke Zwischenbau 2 (2) Inventar Betr./Gesch.-Ausst. 06<br />
TGA sonstiges Zwischenbau 1<br />
Tiefgarage I<br />
Herstellung<br />
Funktionsaufw.<br />
(Umzüge)<br />
Baunebenkosten<br />
als Zulage<br />
Tiefgarage Iia Betr./Gesch.-Ausst. 09<br />
Tiefgarage Iib 10<br />
Zwischenzustände 11<br />
Pakete: San./Rückbau Paket 1 - 11 Möblierung Umzüge Honorare 02<br />
Gewerke: 03<br />
Positionen: 004<br />
6818 <strong>Barmenia</strong><br />
6500/HGL/2002-07-17/M:\6818\Projektakte\05_Kosten\5.2 aIB\5.2.4 Kostenberechnung\aIB\California-Struktur.xls<br />
Projektsteuerung<br />
Erweiterung, Umbau und Sanierung<br />
der <strong>Hauptverwaltung</strong><br />
<strong>Barmenia</strong> Versicherungen<br />
Wuppertal<br />
Unten Links: Flächendarstellungen nach Kostenkontrolleinheiten<br />
Unten rechts: Auswertung der Kosten (mit freidefinierter Zuordnung, z. B. Bauteile, DIN 276,<br />
Bauabschnitt, Varianten)<br />
Numerierungsschema der Ebenen<br />
Gliederung<br />
04<br />
07<br />
08<br />
01 . 02 . 03 . 004<br />
1 / 1<br />
Druckdatum: 25.10.2002
