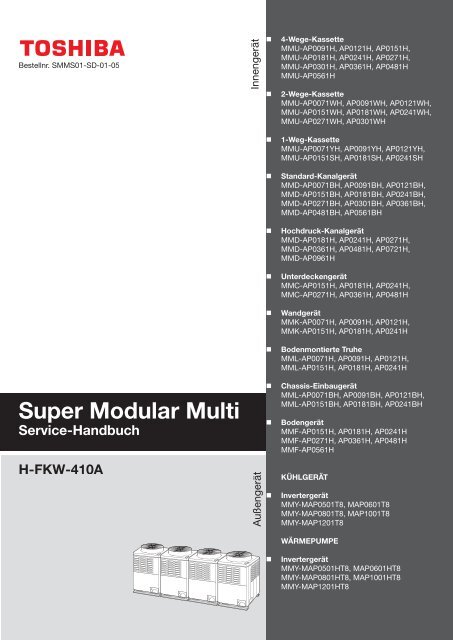

Service-Handbuch [20522 kB]

Bestellnr. SMMS01-SD-01-05

Innengerät

• 4-Wege-Kassette

MMU-AP0091H, AP0121H, AP0151H,

MMU-AP0181H, AP0241H, AP0271H,

MMU-AP0301H, AP0361H, AP0481H

MMU-AP0561H

• 2-Wege-Kassette

MMU-AP0071WH, AP0091WH, AP0121WH,

MMU-AP0151WH, AP0181WH, AP0241WH,

MMU-AP0271WH, AP0301WH

• 1-Weg-Kassette

MMU-AP0071YH, AP0091YH, AP0121YH,

MMU-AP0151SH, AP0181SH, AP0241SH

• Standard-Kanalgerät

MMD-AP0071BH, AP0091BH, AP0121BH,



MMD-AP0481BH, AP0561BH

• Hochdruck-Kanalgerät

MMD-AP0181H, AP0241H, AP0271H,

MMD-AP0361H, AP0481H, AP0721H,

MMD-AP0961H

• Unterdeckengerät

MMC-AP0151H, AP0181H, AP0241H,

MMC-AP0271H, AP0361H, AP0481H

• Wandgerät

MMK-AP0071H, AP0091H, AP0121H,

MMK-AP0151H, AP0181H, AP0241H

• Bodenmontierte Truhe

MML-AP0071H, AP0091H, AP0121H,

MML-AP0151H, AP0181H, AP0241H

Super Modular Multi

Service-Handbuch

H-FKW-410A

Außengerät

• Chassis-Einbaugerät

MML-AP0071BH, AP0091BH, AP0121BH,

MML-AP0151BH, AP0181BH, AP0241BH

• Bodengerät

MMF-AP0151H, AP0181H, AP0241H

MMF-AP0271H, AP0361H, AP0481H

MMF-AP0561H

KÜHLGERÄT

• Invertergerät

MMY-MAP0501T8, MAP0601T8

MMY-MAP0801T8, MAP1001T8

MMY-MAP1201T8

WÄRMEPUMPE

• Invertergerät

MMY-MAP0501HT8, MAP0601HT8

MMY-MAP0801HT8, MAP1001HT8

MMY-MAP1201HT8

WARNUNGEN BEI KÄLTEMITTELLECKS

Prüfung der Konzentrations-Grenze

Der Raum, in dem ein Klimagerät installiert werden soll, erfordert eine Anordnung, die sicherstellt, dass bei einem

Kältemittelleck die Gaskonzentration den vorgegebenen Grenzwert nicht übersteigt.

Das in der Klimaanlage eingesetzte Kältemittel R-410A ist sicher, ohne die Toxizität und Entflammbarkeit von

Ammonium, und fällt nicht unter die Gesetze zum Schutz der Ozonschicht. Da es jedoch ein Asphyxiant ist, besteht

Erstickungsgefahr, wenn seine Konzentration zu hoch ist. Die Erstickungsgefahr bei einem R-410A-Kältemittelleck

ist äußerst gering. Mit der Zunahme von Gebäuden mit hoher Nutzungsdichte in den letzten Jahren nimmt

jedoch auch die Installation von Klimasystemen mit mehreren Klimageräten zu, was auf die Notwendigkeit einer

effektiven Nutzung der Stellfläche, individuelle Regelung, Energiekonservierung durch Begrenzung der Wärme und

Übertragsleistung usw. zurückzuführen ist.

Was noch wichtiger ist, ein Klimasystem mit mehreren Geräten kann, verglichen mit herkömmlichen Klimageräten,

eine große Kältemittelmenge erfordern. Soll ein Einzelgerät in einem Klimasystem mit mehreren Geräten in einem kleinen

Raum installiert werden, ein geeignetes Modell und Installationsverfahren wählen, so dass die Konzentration bei einem

unbeabsichtigten Kältemittelleck nicht den Grenzwert erreicht (und in einem Notfall Maßnahmen ergriffen werden

können, ehe es zu einer Verletzung kommt).

In einem Raum, wo die Konzentration den Grenzwert überschreiten kann, eine Öffnung zu angrenzenden Räumen

schaffen oder mechanische Belüftung und eine Kältemittelerkennung-Vorrichtung installieren. Die Dichte ist:

Gesamtmenge Kältemittel (kg)

Mindestvolumen des Raums mit dem Innengerät (m³) ≤ Konzentrations-Grenzwert (kg/m³)

Der Konzentrations-Grenzwert von R-410A, das in Klimasystemen mit mehreren Geräten verwendet wird, ist 0,3 kg/m³.

Hinweis 1: Umfasst eine kältetechnische Vorrichtung zwei

oder mehr Kältesysteme, gelten die Kältemittelmengen, die

in jeder unabhängigen Vorrichtung eingefüllt sind.

Füllmenge

z.B.10 kg

Außengerät

Füllmenge z.B. 15 kg

Für die Kältemittelmenge in diesem Beispiel ist:

• die mögliche Menge von Leck-Kältemittelgas in

Räumen A, B und C 10 kg.

• die mögliche Menge von Leck-Kältemittelgas in

Räumen D, E und F 15 kg.

Raum A Raum B Raum C Raum D Raum E Raum F

Innengerät

Hinweis 2: Die Normen für das Mindest-Raumvolumen

sind wie folgt:

(1) Keine Trennwand (schraffierter Teil)

(2) Wenn eine effektive Öffnung zum angrenzenden Raum

für die Entlüftung des Kältegases besteht (z.B. eine

Öffnung ohne Tür oder eine Öffnung von mindestens

0,15% der jeweiligen Bodenflächen oben und unten in

der Tür).

Außengerät

Kältemittelleitungen

Innengerät

(3) Wird in jedem unterteilten Raum ein Innengerät

installiert und sind die Kältemittelleitungen untereinander

verbunden, muss der kleinste Raum betrachtet werden.

Ist jedoch eine mechanische Entlüftungsvorrichtung,

kombiniert mit einer Gaserkennungs-Vorrichtung im

kleinsten Raum installiert, wo der Konzentrations-

Grenzwert überschritten wird, muss das Volumen des

nächstkleinsten Raums betrachtet werden.

Kleinster

Raum

Kleiner

Raum

Mittelgroßer

Raum

Großer

Raum


Außengerät

Innengerät

Mechanische Entlüftungsvorrichtung - Gasleck-Detektor

2

Hinweis 3: Die Mindest-Bodenfläche im Raum,

verglichen mit der Kältemenge ist etwa wie abgebildet

(bei einer 2,7 m hohen Decke):

m 2

Min. Bodenfläche im Raum

Bereich unter der

Dichtegrenze von

0,3 kg/m 3 (keine

Maßnahmen

erforderlich)

Bereich über der

Dichtegrenze von

0,3 kg/m 3

(Maßnahmen

erforderlich)

Gesamt-Kältemittelmenge

kg

Super Modular Multi-System

ANMERKUNG: Vergewissern Sie sich, dass das Gerät vom Netz getrennt ist, wenn Sie den Hochleistungsfilter

austauschen oder die Service-Platine öffnen.

Das Standard-Kanalgerät verwendet einen Gleichstrom-Ventilatormotor, der mit einem Strombegrenzer

ausgestattet ist. Falls das Gerät vor Beginn der Arbeiten nicht vom Netz getrennt wird, schaltet der

Schutzschalter den Betrieb des Geräts ab. Prüfcode “P12” wird auf der Fernbedienung angezeigt - sowie

die Servicearbeiten fertiggestellt sind, kann dieser Code durch Ausschalten auf der Stromtrennvorrichtung

des Innengeräts und Betätigen des Betriebs-Stopschalters auf der Fernbedienung zum Zurücksetzen des

Systems gelöscht werden.

Inhalt

Warnungen bei Kältemittellecks ................................................................................................................................... 2

Sicherheitsanweisungen ............................................................................................................................................... 4

1. Zusammenfassung der Systemgeräte ................................................................................................................. 11

2. Schaltpläne .......................................................................................................................................................... 14

3. Teile-Leistungscode ............................................................................................................................................. 27

4. Typische Kältemittelverrohrung ........................................................................................................................... 58

5. Schematische Darstellung der Kältemittelleitungen in einem modularen System .............................................. 61

6. Übersicht über die Regelung ............................................................................................................................... 66

7. Angewandte Regelung ......................................................................................................................................... 75

8. Testbetrieb ........................................................................................................................................................... 89

9. Fehlersuche und -beseitigung ........................................................................................................................... 130

10. Konfiguration des Regel-Kreislaufs ................................................................................................................... 217

11. Backup-Vorgänge (Notbetrieb) .......................................................................................................................... 231

12. Ölstands-Erfassungsanzeige ............................................................................................................................. 236

13. Kältemittelrückgewinnung bei Verdichteraustausch .......................................................................................... 237

14. Leck/Blockierung des Ölausgleichs-Kreislaufs ................................................................................................. 244

15. Verdichteraustausch .......................................................................................................................................... 246

16. Teileaustausch ................................................................................................................................................... 253

17. Leiterplatten-Austauschvorgang ........................................................................................................................ 263

3

SICHERHEITSANWEISUNGEN

Wichtige Sicherheitsinformationen werden auf dem Gerät angezeigt und in diesem Bedienungshandbuch ausgeführt.

Vergewissern Sie sich, dass diese gründlich durchgelesen und für ein späteres Nachschlagen gut aufbewahrt werden.

Vor Reparaturen oder Wartungsarbeiten ist eine Beurteilung der möglichen Risiken vorzunehmen und es sind

geeignete Maßnahmen zu ergreifen, um die Sicherheit des gesamten Personals zu gewährleisten.

ERKLÄRUNG DER ANZEIGEN

Anzeige

GEFAHR

WARNUNG

VORSICHT

Erklärung

Bedeutet, dass der Inhalt Tod oder ernsthafte Verletzungen verursachen kann, wenn

unsachgemäß damit umgegangen wird.

Bedeutet, dass der Inhalt Tod oder ernsthafte Verletzungen verursachen kann, wenn

unsachgemäß damit umgegangen wird.

Bedeutet, dass der Inhalt eine Verletzung bzw. einen Schaden am Gerät oder an

Möbeln hervorrufen könnte, wenn die Anweisungen nicht sorgfältig befolgt werden.

Erklärung angebrachter Zeichen

Zeichen

Erklärung

Weist auf verbotene Teile/Punkte hin

Weist auf vorgeschriebene Teile/Punkte hin

Weist auf Vorsicht hin (Gefahr/Warnungen inbegriffen)

Hinweis auf Warnschilder am Hauptgerät

Weisen Sie darauf hin, dass Schilder an den jeweiligen Stellen vorhanden sind (siehe Teilediagramm für Außengerät).

Wenn das Schild bei Wartungsarbeiten abgenommen wird, ist es danach wieder an der alten Stelle anzubringen.

GEFAHR

Schutzschalter aus

Entladen

Verboten

Drehen Sie den Schutzschalter auf die Position „AUS“, bevor Sie die Frontabdeckung

und den Deckel des Elektrokastens abnehmen; wenn Sie dies unterlassen, könnte ein

Hochspannungs-Stromschlag verursacht werden mit Tod oder Verletzung als Folge.

• Während des Betriebs liegt am Sekundärstromkreis des Hochspannungstransformators*

eine Hochspannung von 400 V oder mehr an.

• Achten Sie strikt darauf, dass Hände oder Körper nie in unmittelbare Nähe von

Hochspannungsteilen gelangen, auch wenn diese isoliert sind.

* Siehe Stromlaufplan

Stellen Sie sicher, dass vor dem Abnehmen des Stromkastendeckels und Beginn der

Arbeiten die Hochspannungs-Kondensatoren vollständig entladen wurden.

• Wenn die Kondensatoren nicht entladen sind, könnte durch die Hochspannung ein

Stromschlag erfolgen mit Tod oder Verletzung als Folge.

• Nachdem der Schutzschalter auf die „off“-Position gedreht wurde, ist im Hochspannungs-

Kondensator noch immer Hochspannung vorhanden.

• Bevor Sie mit den Arbeiten beginnen, stellen Sie bitte mittels Voltmeter fest, dass die

Kondensatoren vollständig entladen sind.

Stellen Sie den Schutzschalter nicht auf ‘On’, solange die Frontabdeckung und der

Elektrokastendeckel noch nicht wieder verschlossen sind.

• Ein Stromschlag könnte erfolgen mit Tod oder Verletzung als Folge.

4

WARNUNG

Erdungskabel prüfen Vor der Fehlersuche/Problembehebung oder den Reparaturarbeiten ist zu prüfen, ob

das Erdekabel und die Erdeklemmen des Geräts angeschlossen sind; ist dies nicht der

Fall, kann ein Stromschlag die Folge sein.

• Wenn das Gerät nicht korrekt geerdet ist, das System ausschalten und einen gelernten

Elektriker kontaktieren.

Änderungen Dieses Produkt nicht verändern.

verboten • Teile des Systems dürfen nicht demontiert oder verändert werden. Dies könnte zu Feuer,

Stromschlag oder einer Verletzung führen.

Nur vorgeschriebene Bei Ersatzteilen sind nur die in der Teileliste angegebenen Teile zu verwenden.

Teile verwenden • Werden nicht zulässige Teile verwendet, können Feuer oder Stromschlag die Folge sein.

Nur autorisiertes

Personal einsetzen

Isoliermaßnahmen

Keine offenen

Flammen

Kältemittel

Montage/

Verdrahtung

Gewährleisten, dass nur autorisiertes Fachpersonal Zugang zu den Reparaturarbeiten hat.

• Während der Wartungs- und Reparaturarbeiten sollten sich keine unzulässigen Personen

in der Nähe der Geräte aufhalten, da Verletzungsgefahr durch die Ausrüstung, Werkzeuge

oder demontierten Teile besteht.

Stellen Sie sicher, dass korrekte elektrische Verbindungen verwendet werden.

• Abgeschnittene elektrische Leitungen sollten mittels Quetschverbindungen wieder

verbunden werden, um die Gefahr von Stromschlag oder Feuer zu vermeiden.

Vor Beginn von Wartungsarbeiten an Klimageräten alle offenen Flammen auslöschen.

• Verwenden Sie in einem unbelüfteten Raum keine Hartlöt- oder Schweißgeräte, da eine

Kohlenmonoxidvergiftung die Folge sein könnte.

• Stellen Sie sicher, dass die Flamme des Hartlöt- oder Schweißgeräts nicht mit

entflammbarem Material in Kontakt kommt, um die Gefahr von Feuer zu vermeiden.

Verwenden Sie das richtige Kältemittel (R-410A) für das System.

• Die Kältemittelart ist deutlich am Außengerät angegeben.

• Kältemittel dürfen nicht gemischt werden, da dies anormal hohe Systemdrücke verursacht,

die zu Ausfällen und möglicherweise Verletzungen führen.

• Darauf achten, dass Kältemittel nie mit Stickstoff oder Luft vermischt wird.

• Die richtigen Werkzeuge/Materialien für das im Klimagerät benutzte Kältemittel verwenden.

• Um eine Befüllung des Systems mit dem falschen Kältemittel zu verhindern, ist die

Serviceöffnung von Geräten, die R-22 verwenden, anders geformt.

• Nicht versuchen, das Kältemittel in das Außengerät abzupumpen, da ernsthafte Schäden

oder Verletzungen die Folge sein könnte.

• Die empfohlene Füllmenge nicht überschreiten. Ein Überfüllen des Systems nach einer

Leckage verändert die Kältemittelzusammensetzung, was zu einem veränderten Verhalten

des Klimageräts und somit zu Ausfällen und möglicherweise Verletzungen führt. Wenn

deshalb am Produkt ein Kältemittelleck auftritt, ist das Kältemittel im Klimagerät

abzulassen, ein Vakuum herzustellen und dann die angegebene Menge flüssiges

Kältemittel einzufüllen.

• Nach der Installation ist zu prüfen, dass kein Kältemittelgas entweicht.

Sicherstellen, dass das System nach der Installation, Wartung oder Reparatur richtig

zusammengebaut wird und darauf achten, dass die Kabel richtig angeschlossen sind.

• Stellen Sie sicher, dass alle Kabel richtig angeschlossen sind.

• Stellen Sie sicher, dass während des erneuten Zusammenbaus keine Kabel im

Elektrokasten oder im Deckel eingeklemmt und dadurch beschädigt werden.

• Bei falschem Zusammenbau oder Anschluss besteht die Gefahr des Produktausfalls, was

zu Feuer oder Verletzungen führen könnte.

5

WARNUNG

Isolier-Prüfung

Belüftung

Achtung Stromschlag

Zwingend

erforderlich

Nach Reparatur

prüfen

Nach Reparatur

prüfen

Sicherstellen, dass die elektrische Isolierung intakt ist, bevor Sie Spannung anlegen.

• Führen Sie nach Fertigstellung der Installation einen Isolierwiderstandstest durch (mit

Hilfe eines 500-V-Meggers), um zu überprüfen, ob der Widerstand zwischen elektrisch

geladenen Abschnitten (Phase) und dem Metallgehäuse (Erde) 2 MΩ oder größer ist.

• Ist der Widerstand gering, besteht Gefahr eines Stromschlags, von Feuer und Verletzung.

Sicherstellen, dass beim Arbeiten mit Kältemittel ausreichende Belüftung vorhanden ist.

• Wenn das Kältemittelgas mit einer Flamme in Berührung kommt, wird giftiges Gas erzeugt.

• Eine in einem Raum auftretende Kältemittelgasleckage kann zu Erstickung führen (Mangel

an Sauerstoff).

Vermeiden Sie soweit möglich Arbeiten an Systemen, die unter Strom stehen.

• Ist dies nicht möglich, sicherstellen, dass bei Arbeiten an stromführenden Leitungen

Isolierhandschuhe und Isolierkleidung getragen und isolierte Werkzeuge benutzt werden.

• Stellen Sie sicher, dass nur Elektrofachpersonal Zugang hat, wenn an stromführenden

Elektrogeräten gearbeitet wird.

Finden Sie bei einem Kältemittelleck die Ursache und reparieren Sie diese schnell.

• Dafür sorgen, dass ausreichende Belüftung vorhanden ist, wenn ein Leck gefunden wird.

• Kann die Ursache nicht gefunden werden, das Kältemittel absaugen und das Service-

Ventil schließen, um zu verhindern, dass auslaufendes Kältemittel in den Raum gelangt.

• Wenn das ausgeströmte Kältemittelgas in Kontakt mit Heiz-, Kochgeräten etc. kommt,

kann ein giftiges Gas erzeugt werden.

Bei der Installation von Geräten mit einer großen Füllmenge Kältemittel, wie z. B. bei

einem Multi-Klimagerät in einem kleinen Raum, muss gewährleistet sein, dass die

Kältemitteldichte bei einem Leck den Grenzwert nicht überschreitet.

• Ein Leck, das den Dichte-Grenzwert überschreitet, kann Sauerstoffmangel erzeugen.

Für Installation, Transport oder Neuinstallation eines Systems siehe Installationsanleitung.

• Wird eine Installation nicht sachkundig ausgeführt, besteht die Möglichkeit von Störungen

oder Ausfällen, was zu Leckagen, Stromschlag oder Feuer führen kann.

Nach Reparatur- oder Wartungsarbeiten das Gerät auf Fehler prüfen und sich zuvor

vergewissern, dass der Stromschutzschalter ausgeschaltet (Position „AUS“) ist.

• Nach Austausch des Schaltkastendeckels oder der Frontabdeckung einen Testlauf durchführen

um sicherzugehen, dass kein Rauch, unübliche Hitzeentwicklung oder Geräusche

entstehen.

Prüfen Sie nach erfolgter Reparatur ob:

1) das Erdkabel ordnungsgemäß angeschlossen ist.

2) das Stromkabel nicht im Gerät eingeklemmt ist.

3) das Gerät genau waagerecht und auf einer stabilen Unterlage steht.

VORSICHT

Schutzkleidung

tragen

Abkühlen lassen

Sicherstellen, dass das Personal geeignete Schutzausrüstung trägt bzw. verwendet.

• So sind während Reparaturarbeiten Handschuhe zu tragen, um Verletzungen vorzubeugen.

• Bei Arbeiten mit Kältemittel ist ein Augenschutz zu tragen.

• Beim Löten und Schweißen sind entsprechende Handschuhe, Augen-/Gesichtsschutz und

feuerhemmende Kleidung zu tragen.

Sicherstellen, dass das Gerät nach dem Gebrauch ausreichend abgekühlt ist, bevor

Arbeiten daran durchgeführt werden.

6

Neues Kältemittel (R-410A)

Dieses Klimagerät ist mit dem neuen Kältemittel R-410A befüllt, das die Ozonschicht nicht angreift.

1. Sicherheitsanweisungen bei neuem Kältemittel

Der Druck von R-410A ist 1,6 mal höher als der von dem früher verwendeten Kältemittel R-22. Das Kältemittelöl

wurde ebenfalls geändert. Vergewissern Sie sich deshalb, dass das frühere Kältemittel, das Kältemittelöl und

sonstige Fremdstoffe während der Installations- oder Servicearbeiten nicht im Kühlkreislauf des Klimageräts mit

dem neuen Kältemittel vermischt werden. Wenn die Arbeiten unsachgemäß ausgeführt werden, besteht die Gefahr

ernsthafter Unfälle. Verwenden Sie ausschließlich Werkzeuge und Materialien für R-410A.

2. Vorsichtsmaßnahmen bei Installations-/Servicearbeiten

• Mischen Sie keine anderen Kältemittel oder sonstigen Kältemittelöle mit R-410A.

• Die Werkzeuge und Dichtungen sowie die Service-Öffnung unterscheiden sich von denen, die für frühere

Kältemittel verwendet wurden, um Fehlern vorzubeugen.

• Der Betriebsdruck von R-410A ist hoch; verwenden Sie stets Rohrleitungen mit der korrekten Wandstärke, die

für R-410A ausgelegt sind.

• Vergewissern Sie sich, dass die Rohrleitungen während der Installation sauber sind und keine verunreinigenden

Mittel in die Leitungen gelangen, da das System durch Verunreinigungen wie Wasser, Oxidablagerungen,

Schmutz, Öl etc. beeinträchtigt wird.

• Vergewissern Sie sich, dass das Löten abgeschlossen ist, unter Verwendung von strömendem sauerstofffreiem

Stickstoffgas.

• Verwenden Sie eine Vakuumpumpe zur Entlüftung und kein Kältemittel.

• Das Kältemittel R-410A ist eine azeotrope Kältemittelmischung. Deshalb ist das Kältemittel in flüssiger Form

zu befüllen. Wenn das Kältemittel gasförmig verwendet wird, ändert sich seine Zusammensetzung, was die

Leistungscharakteristik des Klimageräts verändert.

3. Materialien

• Verwenden Sie für die Kältemittelleitungen Kupferrohre und möglichst wenig Verbindungsstellen.

• Bei Verwendung langer Kupferrohre für R-410A wird empfohlen, nahtloses Kupfermaterial zu verwenden, das

40 mg/10 ml oder weniger gebondetes Öl enthält.

• Verwenden Sie keine eingedrückten, verformten oder angelaufenen Rohre.

• Verwenden Sie Material, bei dem die Menge an Verunreinigungen innerhalb des Rohrs oder der Verbindung auf

ein absolutes Minimum beschränkt ist.

• Bördelverbindungen zur Verbindung von Kältemittelrohrleitungen sollten nicht verwendet werden, es sei denn

diese wurden werkseitig an den Innen-/Außengeräten vorgenommen.

7

4. Werkzeuge

• Erforderliche Werkzeuge für R-410A

Ein Mischen verschiedener Ölsorten kann Schlamm erzeugen, ein Zusetzen des Kapillarrohres etc. bewirken.

Dementsprechend lassen sich die zu verwendenden Werkzeuge in drei Kategorien einteilen:

1) Werkzeuge ausschließlich für R-410A, nicht für das herkömmliche Kältemittel R-22.

2) Werkzeuge ausschließlich für R-410A, aber auch für das herkömmliche Kältemittel R-22.

3) Werkzeuge, die üblicherweise für R-410A und für herkömmliches Kältemittel R-22 verwendet werden.

In nachstehender Tabelle sind ausschließlich Werkzeuge für R-410A und deren Austauschbarkeit aufgeführt.

Werkzeuge ausschließlich für R-410A (die nachfolgenden Werkzeuge für R-410A sind erforderlich)

Werkzeuge, deren Spezifikationen für R-410A geändert werden und deren Austauschbarkeit

Nr. Verwendetes Werkzeug Verwendung Installation R-410A-Klimagerät Installation herkömmliches

Klimagerät

Neue Ausrüstung für Herkömmliche Ausrüstg. Neue Ausrüstung kann

R-410A vorhanden kann verwendet werden mit herkömml. Kältemittel

verwendet werden

1 Bördelwerkzeug Rohrbördelung Ja Siehe Anm. 1 Ja

2 Kupferrohr-Messgerät zur Bördeln mit herkömmlichem Ja Siehe Anm. 1 Siehe Hinweis 1

Justierung des Rands

Bördelwerkzeug

3 Drehmomentschlüssel Bördelmuttel-Verbindung Ja Nein Nein

4 Messgerät-Verteiler Entleeren, Kältemittelfüllung, Ja Nein Nein

5 Füllschlauch Prüfung Arbeitsprozess etc.

6 Adapter Vakuumpumpe Abpumpen Ja Nein Ja

7 Elektronische Waage für Kältemittelfüllung Ja Ja Ja

Kältemittelfüllung

8 Kältemittelflasche Kältemittelfüllung Ja Nein Nein

9 Lecksuchgerät Gasleckprüfung Ja Nein Ja

9 Füllflasche Kältemittelfüllung Siehe Anm. 2 Nein Nein

Anm. 1: Nach dem Bördeln für R-410A mit den herkömmlichen Bördelwerkzeugen ist die Justierung des Rands erforderlich. Für diese Einstellung benötigt man ein

Kupferrohr-Manometer etc.

Anm. 2: Füllflasche für R-410A wird derzeit entwickelt.

Allgemeine Werkzeuge (herkömmliche Werkzeuge können verwendet werden)

Zusätzlich zu den oben genannten ausschließlichen Werkzeugen sind auch folgende Geräte, die auch für R-22

verwendet werden, als allgemeine Werkzeuge erforderlich:

1. Vakuumpumpe

Vakuumpumpe mit dem dafür vorgesehenen Adapter

verwenden

2. Drehmomentschlüssel

3. Rohrschneider

4. Reibahle

5. Rohrbiegevorrichtung

6. Wasserwaage

7. Schraubendreher (+, -)

8. Schraubenschlüssel oder Universalschlüssel

9. Lochbohrer

10. Sechskantschraubendreher (Gegenseite 4 mm)

11. Messband

12. Metallsäge

Folgende Ausrüstung für sonstige Installationsmethoden und Arbeitslaufprüfungen bereithalten.

1. Klemm-Messgerät

2. Thermometer

3. Isolationswiderstandsmesser (Megger)

4. Voltmeter

8

5. Nachfüllen von Kältemittel

Ist ein Nachfüllen von Kältemittel erforderlich, füllen Sie das neue Kältemittel in der vorgeschriebenen Menge nach

untenstehenden Vorgaben nach.

Das Kältemittel ablassen und prüfen, dass kein

Kältemittel im Gerät ist.

Den Füllschlauch auf der Gasseite, Flüssigkeitsseite

und Ausgleichsseite des Außengeräts an die Service-

Öffnungen mit gepacktem Ventil anschließen.

Den Füllschlauch an den Adapter der Vakuumpumpe

anschließen.

Die gepackten Ventile des Ausgleichsrohrs

vollständig auf den Flüssigkeits- und Gasseiten

öffnen und das Ventil auf der Gasseite etwas zur

geschlossenen Seite hindrehen.

Außengerät-Impuls-Modulierventil voll öffnen.

• Außengerät einschalten.

• CN30 auf Schnittstellen-Leiterplatte des

Außengeräts kurzschließen.

• Außengerät innerhalb von 2 Minuten nach

Kurzschließen von CN30 abschalten.

1 bis 2 Minuten warten und dann prüfen, ob der

Anzeiger des Manovakuummeters nicht zurückgeht.

Die Kältemittelflasche auf die elektronische Waage

stellen, den Anschlussschlauch an die Anschlüsse

der Flasche und des elektronisches Messgeräts

anschließen und dann das flüssige Kältemittel an

der Öffnung auf der Flüssigkeitsseite einfüllen. Mit

dem Messgerät-Verteiler abschirmen, damit das

Kältemittel nicht auf die Gasseite strömen kann.

Das Kältemittel wie unten gezeigt einfüllen.

Gepacktes Ventil

voll geschlossen

(Sauggasseite)

Hochdruckmesser

Lötanschluss

Bördelanschluss

Inverter-Außengerät

Serviceanschluss

Hauptleitung

Niederdruckmesser

Verteiler

Serviceanschluss

Den Griff auf der Niederdruckseite des Messgerät-

Verteilers voll öffnen und dann die Vakuumpumpe

zur Vakuumerzeugung einschalten.

Wenn der Druck soweit gesunken ist, dass auf dem

Manovakuummeter 0,1 MPa angezeigt werden, den

Handgriff auf der Niederdruckseite voll öffnen und

die Vakuumpumpe abschalten.

Bördelanschluss

Gepacktes Ventil voll

geschlossen (Flüssigkeits-

seite)

Gepacktes Ventil

voll geschlossen

(Verdichtungsgasseite)

Vakuumpumpe

4-mm-Sechskantschlüssel ist erforderlich.

1. Nie mehr als die vorgeschriebene Menge Kältemittel einfüllen.

2. Ein Überfüllen des Systems nach einer Kältemittelleckage verändert die Kältemittelzusammensetzung, was zu

Veränderungen der Kühlcharakteristika führt und Ausfälle und Verletzungsgefahr zur Folge haben kann. Wenn

am Gerät eine Kältemittelleckage auftritt, sollte deshalb das Kältemittel im Klimagerät abgelassen werden,

Vakuum erzeugt und dann die vorgeschriebene Menge flüssiges Kältemittel eingefüllt werden.

9

1. Die Ausrüstung vorbereiten, damit flüssiges Kältemittel eingefüllt werden kann.

2. Wird ein Kältemittelbehälter mit Siphon benutzt, kann die Flüssigkeit eingefüllt werden, ohne den Behälter auf

den Kopf zu stellen.

Behälter mit Siphon

Behälter ohne Siphon

Messgerät-Verteiler

Außengerät

Messgerät-Verteiler

Außengerät

Siphon

Kältemittel-

flasche

Kältemittelflasche

Elektronische

Waage

Elektronische

Waage

R-410A ist ein azeotropisches Kältemittel und muss in flüssigem Zustand befüllt werden. Die Zusammensetzung

des Kältemittels könnte sich verändern, wenn das Kältemittel in gasförmigem Zustand befüllt würde, was auch die

Leistungsmerkmale der Geräte verändern würde.

Umweltprobleme

Benutzen Sie bei der Installation zur Entlüftung die “Vakuumpumpenmethode” (Verdichtung der Luft in der

Anschlussleitung).

• Lassen Sie aus Gründen des Umweltschutzes kein Kältemittelgas in die Luft entweichen.

• Fördern Sie mit Hilfe der Vakuumpumpenmethode die verbleibende Luft (Stickstoff etc.) aus dem Gerät. Wenn

darin Luft verbleibt, erhöht sich der Druck im Kältemittelkreislauf derart, dass durch einen Defekt des Geräts

eine Verletzung die Folge sein könnte.

10

1. ZUSAMMENFASSUNG DER SYSTEMGERÄTE

Technische Daten - Außengeräte

Leistungs-Code PS 5 6 8 10 12

Kühlgerät MMY-MAP 0501T8 0601T8 0801T8 1001T8 1201T8

Wärmepumpe MMY-MAP 0501HT8 0601HT8 0801HT8 1001HT8 1201HT8

Kühlleistung kW 14.0 16.0 22.4 28.0 33.5

Heizleistung kW 16.0 18.0 25.0 31.5 37.5

Technische Daten - Außengerät-Kombinationen

Leistungs-Code PS 5 6 8 10 12 14 16

Kühlgerät MMY-MAP 0501T8 0601T8 0801T8 1001T8 1201T8 1401T8 1601T8

Wärmepumpe MMY-MAP 0501HT8 0601HT8 0801HT8 1001HT8 1201HT8 1401HT8 1601HT8

Kühlleistung kW 14.0 16.0 22.4 28.0 33.5 38.4 45.0

Heizleistung kW 16.0 18.0 25.0 31.5 37.5 43.0 50.0

Kombinierte Außengeräte PS 5 6 8 10 12 8 8

- - - - - 6 8

Anz. anschließbarer Innengeräte 8 10 13 16 20 23 27







8 10 8 10 8 12 8

- - 6 - 8 - 8








10 10 8 10 8 12 10

8 10 8 10 8 10 8

- - 8 - 8 - 8








12 10 10 10 12 12 12

12 10 10 10 10 12 12

- 8 10 10 10 10 12


Abzweige und Sammler

Modell Verwendet für Aussehen

Y-Abzweig RBM-BY53E Innengerät-Leistungs-Code: gesamt unter 6.4

RBM-BY103E Innengerät-Leistungs-Code: gesamt 6.4 oder mehr und unter 14.2

RBM-BY203E Innengerät-Leistungs-Code: gesamt 14.2 oder mehr und unter 25.2

RBM-BY303E

Innengerät-Leistungs-Code: gesamt 25.2 oder mehr

Sammler RBM-HY1043E Innengerät-Leistungs-Code: gesamt unter 14.2 Max. 4

RBM-HY2043E

Innengerät-Leistungs-Code: gesamt 14.2 oder mehr und unter 25.2 Abzweige

RBM-HY1083E Innengerät-Leistungs-Code: gesamt unter 14.2 Max. 8

RBM-HY2083E

Innengerät-Leistungs-Code: gesamt 14.2 oder mehr und unter 25.2 Abzweige

T-Abzweig RBM-BT13E 1 Satz mit 3 Typen von T-Abzweigen, wie nachstehend beschrieben:

Die erforderliche Anzahl wird geliefert und bauseitig kombiniert.

Verbindungsleitung Durchmesser (mm) Anzahl

Ausgleichsleitung Ø3/8” 1

Flüssigkeitsleitung Ø3/8” bis Ø7/8” 1

Gasleitung Ø5/8” bis Ø1-1/2” 1

Anmerkungen:

In einem Leitungs- nach Sammelabzweig lässt sich maximal eine Leistung von 6,0 anschließen.

Der Leistungs-Code ist als ein PS entsprechender Wert angegeben. Wegen Einzelheiten siehe ‚Auswahl der Kältemittelleitungen‘.

11

Technische Daten - Innengeräte

Modelltyp Modell- Leistungs- Kühlleistung Heizleistung Höhe Breite Tiefe Gewicht

name Code mm mm mm kg

kW

kW

4-Wege-Kassette MMU-AP0091H 1 2.8 3.2 256 840 840 20

MMU-AP0121H 1.25 3.6 4.0

MMU-AP0151H 1.7 4.5 5.0 256 840 840 22

MMU-AP0181H 2 5.6 6.3

MMU-AP0241H 2.5 7.1 8.0 256 840 840 23

MMU-AP0271H 3 8.0 9.0

MMU-AP0301H 3.2 9.0 10.0

MMU-AP0361H 4 11.2 12.5 319 840 840 28

MMU-AP0481H 5 14.0 16.0

MMU-AP0561H 6 16.0 18.0

2-Wege-Kassette MMU-AP0071WH 0.8 2.2 2.5 398 830 550 33

MMU-AP0091WH 1 2.8 3.2

MMU-AP0121WH 1.25 3.6 4.0

MMU-AP0151WH 1.7 4.5 5.0 398 1350 550 44

MMU-AP0181WH 2 5.6 6.3

MMU-AP0241WH 2.5 7.1 8.0 398 1350 550 48

MMU-AP0271WH 3 8.0 9.0

MMU-AP0301WH 3.2 9.0 10.0

MMU-AP0481WH 5 14.0 16.0 406 1650 620 52

1-Weg-Kassette MMU-AP0071YH 0.8 2.2 2.5 235 850 400 22

MMU-AP0091YH 1 2.8 3.2

MMU-AP0121YH 1.25 3.6 4.0

MMU-AP0151SH 1.7 4.5 5.0 198 1100 655 27

MMU-AP0181SH 2 5.6 6.3

MMU-AP0241SH 2.5 7.1 8.0 198 1200 655 31

Standard-Kanalgerät MMD-AP0071BH 0.8 2.2 2.5 320 550 800 27

MMD-AP0091BH 1 2.8 3.2

MMD-AP0121BH 1.25 3.6 4.0

MMD-AP0151BH 1.7 4.5 5.0 320 700 800 30

MMD-AP0181BH 2 5.6 6.3

MMD-AP0241BH 2.5 7.1 8.0 320 1000 800 39

MMD-AP0271BH 3 8.0 9.0

MMD-AP0301BH 3.2 9.0 10.0

MMD-AP0361BH 4 11.2 12.5 320 1350 800 51

MMD-AP0481BH 5 14.0 16.0

MMD-AP0561BH 6 16.0 18.0

Hochdruck-Kanalgerät MMD-AP0181H 2 5.6 6.3 380 850 660 50

MMD-AP0241H 2.5 7.1 8.0 380 850 660 52

MMD-AP0271H 3 8.0 9.0

MMD-AP0361H 4 11.2 12.5 380 850 660 56

MMD-AP0481H 5 14.0 16.0 380 1200 660 67

MMD-AP0721H 8 22.4 25.0 470 1380 1250 155

MMD-AP0961H 10 28.0 31.5

Unterdeckengerät MMC-AP0151H 1.7 4.5 5.0 210 910 680 21

MMC-AP0181H 2 5.6 6.3

MMC-AP0241H 2.5 7.1 8.0 210 1180 680 25

MMC-AP0271H 3 8.0 9.0

MMC-AP0361H 4 11.2 12.5 210 1595 680 33

MMC-AP0481H 5 14.0 16.0

Wandgerät MMK-AP0071H 0.8 2.2 2.5 368 895 210 18

MMK-AP0091H 1 2.8 3.2

MMK-AP0121H 1.25 3.6 4.0

MMK-AP0151H 1.7 4.5 5.0 368 1055 210 19

MMK-AP0181H 2 5.6 6.3

MMK-AP0241H 2.5 7.1 8.0 368 1430 210 25

Bodenmontierte Truhe MML-AP0071H 0.8 2.2 2.5 630 950 230 37

MML-AP0091H 1 2.8 3.2

MML-AP0121H 1.25 3.6 4.0

MML-AP0151H 1.7 4.5 5.0

MML-AP0181H 2 5.6 6.3

MML-AP0241H 2.5 7.1 8.0 630 950 230 40

Chassis-Einbaugerät MML-AP0071BH 0.8 2.2 2.5 600 745 220 21

MML-AP0091BH 1 2.8 3.2

MML-AP0121BH 1.25 3.6 4.0

MML-AP0151BH 1.7 4.5 5.0 600 1045 220 29

MML-AP0181BH 2 5.6 6.3

MML-AP0241BH 2.5 7.1 8.0

Bodengerät MMF-AP0151H 1.7 4.5 5.0 1750 600 210 48

MMF-AP0181H 2 5.6 6.3

MMF-AP0241H 2.5 7.1 8.0 1750 600 210 49

MMF-AP0271H 3 8.0 9.0

MMF-AP0361H 4 11.2 12.5 1750 600 390 65

MMF-AP0481H 5 14.0 16.0

MMF-AP0561H 6 16.0 18.0

12

Fernbedienungen

Verdrahtete Fernbedienung Einfache verdrahtete Fernbedienung Wochentimer

SET DATA

SETTING TEST

UNIT No.

R.C.

No.

CODE No.

TEST

SETTING

˚C

˚F

PROGRAM1

PROGRAM2

PROGRAM3

SuMoTuWeTh Fr Sa

ERROR

WEEKLY TIMER

UNIT

SET

CL

RBC-AMT21E RBC-AS21E RBC-EXW21E

Infrarot-Fernbedienungs-Bausatz

ADR

Empfangsteil

ADR

Empfangsteil

ADR

Receiver section

laid separately

RBC-AX22WU RBC-AX22CE TCB-AX21E

4-Wege-Kassette Unterdeckengerät Separater Sensor

Zentrale Fernbedienung

ALL ZONE

ZONE

GROUP

1234

UNIT No.

TEST

CODE

No.

SET DATA

SETTING

R.C.

No.

SELECT

ZONE

GROUP

CL

SET

TCB-SC642TLE

Zentrale 64-System-Fernbedienung

13

2. SCHALTPLÄNE

2-1. Innengerät

4-Wege-Kassette

MMU-AP0091H, AP0121H, AP0151H, AP0181H, AP0241H,

MMU-AP0271H, AP0301H, AP0361H, AP0481H, AP0561H

FM

PMV

6 4 3 1 2 5

6 4 3 1 2 5

LM2

1 2 3 4 5

1 2 3 4 5

1 2 3 4 5

1 2 3 4 5

LM1

1 2 3 4 5

1 2 3 4 5

Innengerät

Erdungsschraube

R(L)

S(N)

RED

DM

WHI

CN304

(GRY)

RED

CN67

(BLK)

WHI

CN66

(WHI)

CN44

(BLN)

CN68

(BLU)

1

2

3

1

2

3

1

2

3

1

2

3

BLK

1

2

3

1

2

1

2

RY302

RY303

Sicherung

T6.3 A

250 V

P301

CN50

(WHI)

1 2 3

5 4 3 2 1

5 4 3 2 1

CN32

(WHI)

CN334

(BLU)

1 2 3 4 5 CN333 1 2 3 4 5 6

1 2 3 4 5 (WHI) 1 2 3 4 5 6

CN61

(YEL)

CN60

(WHI)

CN82

(BLU)

DC20V

DC15V

DC12V

DC7V

CN81

(BLK)

4 5 1 2 T10 6 5 4 3 2 1 6 5 4 3 2 1 1 2 3 4 5

(Ventilatorantrieb)

~ +

~ –

Endanschluss

Strömungsumschalter-Erdungsschraube

Motor-

antriebs-

Stromkreis

Sicherung

T3.15 A

250 V

(Option)

CN40

(BLU)

1 2

1 2

1 2 3 4 5

1 2 3 4 5

Innengerät-Leiterplatte

MCC-1402

CN41

(BLU)

1 2 3

1 2 3

CN309

(YEL)

CN33

(WHI)

1 2 3

1 2 3

CN20

(BLU)

3 1

3 2 1

CN104

(YEL)

CN102

(RED)

CN101

(BLK)

CN100

(BRN)

CN80

(GRN)

CN73

(RED)

CN70

(WHI)

1 2 3 4 5

U2

A

1 2

1 2

B

WHI BLK WHI BLK

CN1

(WHI)

1 2

1 2

CN001

(WHI)

BLK

CN01

(WHI)

3 3

2 2

1 1

1 2

1 2

CN02

(BLU) 1 2 CN03

1 2 (RED)

X Y

FS

CN34

(RED)

1

2

1

2

1

2

1

2

1

2

1

2

1

2

3

1

2

3

1

2

3

PNL

TA

TCJ

TC2

TC1

1

2

EXCT

1

2

BLU

BLU

BLK

BLK

Stromversorgung

einphasig

220-240 V 50 Hz

TR

Farbkodierung

RED: Rot BLK: Schwarz

WHI: Weiß GRY: Grau

YEL: Gelb PNK: Rosa

BLU: Blau ORN: Orange

BRN: Braun GRN: Grün

Symbol Teil

FM Ventilatormotor

TA Raumtemperatur-Sensor

TC1 Temperatursensor

TCJ Temperatursensor

TC2 Temperatursensor

LM1, LM2 Klappenmotor

DM Ablaufpumpen-Motor

FS Schwimmerschalter

RY302 Steuerungsrelais Ablauf

PMV Impulsmodulationsventil

1. Gibt die Klemmenleiste an, der

Buchstabe im Kreis die Klemmennummer.

2. Eine gestrichelte Linie mit Punkten

dazwischen zeigt die Verdrahtung vor Ort an.

Zeigt die Steuerungs-Leiterplatte an.

U1

U2

Außengerät

U1

Verdrahtete

Fernbedienung

WHI

Adapter für

Infrarot-

Fernbedienung

Netzwerk-

Adapter-

Leiterplatte

Netzstromkreis

Netzwerk-

Adapter (Option)

MCC-1401

Filtereingang

14


MMU-AP0071WH, AP0091WH, AP0121WH, AP0151WH, AP0181WH,

MMU-AP0241WH, AP0271WH, AP0301WH, AP0481WH

R(L)

S(N)

9

1

2

3

4

5

6

7

1

2

3

4

5

6

7

WHI

RED

CN083(WHI)

9 8 7 6

9 8 7 6

5 4 3 2 1

5 4 3 2 1

DM

1 2 3

1 2 3

DP

(BLU)

CN068

LM

1 2

1 2

1 2 3

1 2 3

LM

(GRN)

CN033

1 2 3

1 2 3

FS

FS

(RED)

CN030

6 4 3

6 4 3

1 2 3

1 2 3

PMV

1 2 5

1 2 5

4 5 6

4 5 6

PMV

(BLU)

CN082

CN039

(YEL)

CN304

(GRY)

CN067

(BLK)

RY004

CN104

(YEL)

CN102

(RED)

CN101

(BLK)

CN100

(BRW)

1

CN080

2

(GRN) PNL

CN073

(RED)

CN070

(WHI)

3

1

2

1

2

1

2

1

2

3

1

2

1

2

1

2

1

2

3

1

2

3

1

2

3

1

2

3

RY007

RY006

RY005

RY002

1

2

1

2

3

1

2

3

RY001

1

2

EXCT

1

2

TA

TCJ

TC2

TC1

CN066

(WHI)

CN044

(BRW)

CN040

(BLU)

CN041

(BLU)

CN050

(WHI)

CN074

(WHI)

CN075

(WHI)

CN061

(YEL)

CN032

(WHI)

CN060

(WHI)

CN081

(BLK)

1

2

3

4

5

1

2

1

2

1 2

1 2

U2

1 2 3

1 2 3

A B X Y

1 2

1 2

CN1

(WHI)

3 3

CN02

(BLU)

CN01

(WHI)

2

1 1

1 2 3 4 5

1 2

1 2

MCC-1401

1 1

2 2

CN03

(RED)

1 2 3

1 2 3

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

TR

1 2 3 4 5 6 1 2


1 2 3 4 5 6

(Option)

BLU

BLU

BLK

BLK

ORN

BLU

YEL

FM

Farbkodierung






Endanschluss

Strömungs-

umschalter-



Innengerät


einphasig

220-240 V 50 Hz

RED

RC

BLK

(BLK)

P301

Sicherung

T5.0 A

250 V

H M L UL


Filter

TR

Leitungsfilter

U1

U2

U1

Außengerät

Fernbedienung


Netzwerk-

Adapter

(Option)

Neben-

Leiterplatte

MCC-1520

CN02

(YEL)

CN01

(WHI)






Symbol Teil


RC Betriebskondensator

TR Transformator

LM Klappenmotor


TC1, TC2, TCJ Temperatursensor

RY001 Klappen-Steuerungsrelais


RY004 Heizungs-Steuerungsrelais

RY005-007 Ventilatormotor-Steuerungsrelais




15

1-Weg-Kassette

MMU-AP0071YH, AP0091YH, AP0121YH

FM

1

2

3

4

5

6

1

2

3

4

5

6

Ventilator

CN083(WHI)

9 8 7 6

9 8 7 6

5 4 3 2 1

5 4 3 2 1

DM

1 2 3

1 2 3

1 2 3

1 2 3

DP

(BLU)

CN068

LM

2 1

2 1

1 2 3

1 2 3

LM

(GRN)

CN033

2 1

2 1

1 2 3

1 2 3

FS

FS

(RED)

CN030

6 4 3

6 4 3

1 2 3

1 2 3

PMV

1 2 5

1 2 5

4 5 6

4 5 6

PMV

(BLU)

CN082

CN301

(BLK)

CN304

(GRY)

CN309

(YEL)

AC IN

CN067

(BLK)

RY004

CN104

(YEL)

CN102

(RED)

CN101

(BLK)

CN100

(BRW)

CN080

(GRN)

CN073

(RED)

CN070

(WHI)

1

2

1

2

1

2

1

2

1

2

1

2

3

RY007

RY006

RY005

RY002

1

2

3

1

2

3

1

2

3

1

2

3

1

2

3

1

2

1

2

3

1

2

3

RY001

1

2

PNL

EXCT

1

2

TA

TCJ

TC1

CN066

(WHI)

CN044

(BRW)

CN040

(BLU)

CN041

(BLU)

CN050

(WHI)

CN074

(WHI)

CN075

(WHI)

CN061

(YEL)

CN032

(WHI)

CN060

(WHI)

CN081

(BLK)

1

2

3

4

5

1

2

RED

WHI

TR

1 2

1 2

BLU

BLU

R(L) S(N)

U1 U2

1 2

1 2

BLU

1 2

1 2

1 2 3

1 3

A B X Y

CN1

(WHI)

MCC-1401

1 1

2 2

CN03

(RED)

1 2 3 4 5

CN01

(WHI)

3

1 2

1 2

2 1

3 2 1

CN02

(BLU)

1 2 3

1 2 3

1 2 3 4 5 6

1 2 3 4 5 6

TR

1 2 3 4 5 6

1 2

1 2 3 4 5 6

(Option)

BLU

BLU

BLK

BLK

RED

WHI

RED

BLK

ORN

BLU

YEL

RC

Farbkodierung






Heater

Sicherung

T5.0 A

H M L UL


Filter

Innengerät



einphasig

220-240 V 50 Hz

U1

U2

Fernbedienung

AI-NET-Zentral-

steuerungs-

Klemme

Außengerät

Netzwerk-

Adapter-

Leiterplatte

Endanschluss

Strömungs-

umschalter-



Netzwerk-

Adapter

(Option)

1 2 3 4 5 6

1 2 3 4 5 6

Neben-

Leiterplatte

MCC-1520

1 2 3 4 5 6

1 2 3 4 5 6

CN02

(YEL)

CN01

(WHI)







Symbol Teil



TR Leistungs-Transformator



TC1, TCJ Temperatursensor








16


MMU-AP0151SH, AP0181SH, AP0241SH

FM

RC

1

2

3

4

5

6

1

3

4

5

6

Ventilator

CN083

(WHI)

9

RED BLK ORN BLU YEL

9 7 7 5 5 3 3 1

1

CN068

(BLU)

1

1

DM

3

3

DM

1

1

LM

1

1

2

2

LM

3 CN033

3 (GRN)

1

1

FS

FS

3 CN030

3 (RED)

6

6

PMV

4 3 1 2 5

4 3 1 2 5

1 2 3 4 5 6

1 2 3 4 5 6

PMV

CN082

(BLU)

P301

BLK

1

3

AC IN

1

3

1

3

1

3

1

3

(GRY)

CN304

(YEL)

CN309

RY004

Sicherung

T5.0 A

(BLK)

CN067

RY007

H

M L UL

RY006

RY005

RY002

RY001


MCC-1403

CN104

(YEL)

CN102

(RED)

CN101

(BLK)

CN100

(BRW)

CN080

(GRN)

CN073

(RED) 2

1

1

2

1

2

3

1

3

1

2

1

2

1

2

1

2

1

2

1

2

3

PNL

EXCT

TA

TCJ

TC2

TC1

CN066

(WHI)

CN044

(BRW)

CN070

(WHI)

CN081

(BLK)

1

2

1

2

1

2

EMG

CN040

(BLU)

1

1

2

2

CN041

(BLU)

1 2

1

3

CN050

(WHI)

CN075

(WHI)

CN061

(YEL)

CN032

(WHI)

CN060

(WHI)

3 RC

1 2 3 4 5 CN074 1 3 1 2 3 4 5 6 1 2 3 4 5 6 1 2 1 2 3 4 5 6

(WHI) 1 3 1 2 3 4 5 6 (Ventilatorantrieb) (Option)

1

2

3

4

5

Filter

BLU

BLU

BLK

BLK

Innengerät

Erdungs-

schraube

R(L) S(N)

TR

Endanschluss

Strömungsumschalter-



einphasig

220-240 V 50 Hz


U1

U1 U2

Fernbedienung

Außengerät

1

1

2

2

1

1

2

2

U2 A B

3

1 1

3

2

CN01(WHI)

CN02

(BLU)

CN03(RED)

1

1

X Y

2

2

1

1

CN1

2

2

Netz-stromkreis

Netzwerk-

Adapter

(Option)

MCC-1401

1 2 3 4 5 6

1 2 3 4 5 6

Neben-

Leiterplatte

MCC-1520

1 2 3 4 5 6

1 2 3 4 5 6

CN02

(YEL)

CN01

(WHI)

TR






Farbkodierung






Symbol Teil













17

Standard-Kanalgerät

MMD-AP0071BH, AP0091BH, AP0121BH, AP0151BH, AP0181BH, AP0241BH

MMD-AP0271BH, AP0301BH, AP0361BH, AP0481BH, AP0561BH

5

4

5

FM

4

1

1

PMV

1 2 3

1 2 3

6 4 3 1 2 5

6 4 3 1 2 5

FS

DM

1 3

1 2 2

CN304

(GRY)

RED

CN67

(BLK)

WHI

CN68

(BLU)

1

2

3

1

2

3

RY302

1 2 3 4 5 6

1 2 3 4 5 6

~ +

DC20V

250V~ 250V~ DC15V

CN82

(BLU)

1 2 3 4 5

CN33

(WHI)

3 1

3 2 1

CN104

(YEL)

CN102

(RED)

CN101

(BLK)

CN100

(BRN)

CN80

(GRN)

CN34

(RED)

1

2

1

2

1

2

1

2

1

2

3

1

2

1

2

1

2

3

1

2

3

1

2

3

BLK

1

2

3

P301

5

5

3

Sicherung

T6.3 A

4

4

2

2

CN334

(WHI)

1

1

CN333

(WHI)

~ –

1 3

1 3 5

Motor-

antriebs-

Stromkreis

5

Sicherung

T3.15 A

DC12V

DC7V


1

2

3

PNL

TA

TCJ

TC2

CN66

(WHI)

CN73

(RED)

1

2

1

2

EXCT

RED

WHI

WHI

U2

CN44

(BRW)

A

1 2

1 2

B

CN1

(WHI)

1

2

CN40

(BLU)

CN41

(BLU)

1 2 1 2 3

1 2 1 2 3


1 2

1 2

BLK

CN001

(WHI)

CN309

(YEL)

1 2 3

1 2 3

CN50

(WHI)

1 2 3

CN61

(YEL)

CN32

(WHI)

CN60

(WHI)

CN81

(BLK)

4 5 T10 1 2 3 4 5 6 1 2 1 2 3 4 5 6 1 2 3 4 5

(Ventilatorantrieb) (Signalausgang)

CN20

(BLU)

CN70

(WHI)

1 2 3 4 5

1

2

TC1

BLU

BLU

BLK

BLK

Innengerät Endanschluss

R(L) S(N)


Strömungsumschalter-



einphasig

220-240 V 50 Hz

U1

U2

Außengerät

U1

Verdrahtete

Fernbedienung

WHI

Adapter für

Infrarot-

Fernbedienung

TR

3 3

2 2

1 1

CN01

(WHI)

1 2

1 2

Netzwerk-

Adapter-

Leiterplatte

CN02

(BLU) 1 2 CN03

1 2 (RED)

X Y


Netzwerk-

Adapter

(Option)






Farbkodierung






Symbol Teil


TA Raumtemperatur-

Sensor






18

Hochdruck-Kanalgerät

MMD-AP0181H, AP0241H, AP0271H, AP0361H, AP0481H

Farbkodierung

RED: Rot

BLK: Schwarz

WHI: Weiß

GRY: Grau

YEL: Gelb

PNK: Rosa

BLU: Blau

ORN: Orange

BRN: Braun

GRN: Grün

WHI

(BLK)

CN304

(GRY)

1

2

3

8 7

43F1

P301

RY004

Ventilator

CN083(WHI)

RED

9 8 7 6

9 8 7 6

RY007

4 2

5 4 3 2 1

H M L UL

RY006

RY002

(Option)

DP

1 2 3

1 2 3

1

2

3

1

2

3

1

2

3

1

2

3

CN309

(YEL)

CN067

(BLK)

Sicherung

T5.0 A

RY005

1

2

CN066

(WHI)

CN044

(BRW)

CN040

(BLU)

CN041

(BLU)

CN050

(WHI)

TR

1 2

EMG

OC

1 2

1 2

RC

1 2 3

1 3

1 2 3 4 5

Netzwerk-


RED

WHI

Außengerät

Endanschluss

Funkenschutz

Strömungs-

umschalter-


U1

U2

U1

U2

A

1 2

1 2

B

CN1

(WHI)

Fernbe-dienung

CN01

(WHI)

3 3

2

1 1

CN02

(BLU)

1 2

1 2

1 2

1 2

X Y

MCC-1401

CN03

(RED)

RED F

T10A,250V~

RED

RED

6

5

WHI

A

Innengerät

R(L)

S(N)

YEL

4

43F1

3

43F1

TC1

TA TCJ TC2

DP

(BLU)

CN068

1 2 3

1 2 3

LM

(GRN)

CN033

1 2 3

1 2 3

1 2

1 2

1 2

1 2

1 2

1 2

1 2 3

1 2 3

CN100

(BRN)

FS

CN030

(RED)

CN104

(YEL)

CN102

(RED)

CN101

(BLK)

CN080

(GRN)

1

2

3

PNL

RY001

CN073

(RED)

1

2

EXCT

CN070

(WHI)

CN081

(BLK)

1

2

1

2

3

4

5

CN074

(WHI)

CN075

(WHI)

CN061

(YEL)

CN032

(WHI)

CN060

(WHI)

CN082

(BLU)

6

5

4

3

2

1

6

5

4

3

2

1

5

2

1

3

4

6

5

2

1

3

4

6

PMV

1 2 3

1 2 3

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6 1 2

T10 (Ventilatorantrieb)

1 2 3 4 5 6

(Option)

TR

WHI

RED

BLU

ORN

BLK

BRN

WHI

RED

GRY



einphasig

220-240 V 50 Hz

Endanschluss

1 2 3 4

1 2 3 4

GRY

FM

RC

F1 F2 F3 F4


Filter


1 2 3 4 5 6

1 2 3 4 5 6

Neben-

Leiterplatte

MCC-1520

1 2 3 4 5 6

1 2 3 4 5 6

CN02

(YEL)

CN01

(WHI)

1. Gibt die Klemmenleiste an, der Buchstabe im

Kreis die Klemmennummer.

2. Eine gestrichelte Linie mit Punkten dazwischen zeigt

die Verdrahtung vor Ort an.


4. Beim Anschluss einer Ablaufpumpe Anschlussstecker

CN030 gegen den Schwimmerschalter-

Anschlussstecker austauschen.

5. A Teil ist an der Klemmenleiste angeschlossen.

Zur Einstellung der Ventilatormotor-Drehzahl

entsprechend dem erforderlichen äußeren

statischen Druck vor Ort die Klemmennummer

und Kabelfarbe des Ventilatormotors im Diagramm

unten prüfen und das mit dem Pfeil markierte Kabel

austauschen. Den unterschiedlichen statischen

Druck für 50 Hz bzw. 60 Hz berücksichtigen.

Nur für MMD-AP0481

verdrahtet (brauner Draht)

BLK

Motorüberhitzungs-Schutzschalter

WHI

GRY

RED 49F

BLU

ORN

BRN

Separat

verkauft {

Symbol Teil










F Sicherung

43F1 Ventilatormotor-Steuerungsrelais



19


MMD-AP0721H, AP0961H

RED

YEL

TA TCJ TC2 TC1

RED

RED

P301

(BLK)

9

7 5 3 1

9 7 5 3 1

RY007

CN030

(RED)

1

1

CN104

(YEL)

2

2

1

1

CN102

(RED)

2

2

1

1

CN101

(BLK)

2

2

1

1

1

1

FS

3

3

3

2 3

CN100

(BRW)

CN080

(GRN)

1

2

3

PNL

CN073

(RED) 2

CN070

(WHI)

1

1

2

EXCT

CN081

(BLK)

CN082

(BLU)

1

2

3

4

5

6

5

4

3

2

1

6

5

4

5 5

2 2

1 1

3 3 3

4 4

6 6

2

1

PMV

WHI

WHI

BLK

WHI

GRY

RED

BLU

ORN

7

WHI

RED

RED

WHI

6

CN083

(WHI)

H M L UL

DP

CN068

(BLU)

1 3

LM

CN033

(GRN)

1

3

(GRY)

CN304

RY004

RY006

RY002

RY001

AC IN RED

WHI

1

3

1

3

1

3

1

3

1

2

(YEL)

CN309

CN067

(BLK)

CN066

(WHI)

CN044

(BRW)

1 2

EMG

TR

CN040

(BLU)

1

1

2

2

CO

CN041

(BLU)

1 2

1

3

RY005

3 1 2 3 4 5 CN074 1 3 1 2 3 4 5 6 1 2 3 4 5 6 1 2 1 2 3 4 5 6

(WHI)

RC

1 3 1 2 3 4 5 6

3

1 1

CN050

(WHI)

1

1

2

2

3

2

CN01(WHI)

CN02

(BLU)

CN03(RED)

1

1

X Y

2

2

CN061

(YEL)

CN032

(WHI)

CN060

(WHI)

8

WHI

RED

WHI

BLU

BLU

BLK

BLK

49F

7

8

43F1

7

8

43F2

R(L) S(N)

1

1

DM

3

3

RED

F1

T10.0A, 250V~

U1 U2 A B

U1 U2

1

1

CN1

2

2

RED

MCC-1401

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

CN075

(WHI)

CN02

(YEL)

CN01

(YEL)

TR

F2

RED

T10.0A, 250V~

RED

F3

RED

ORW

T10.0A, 250V~

5

5

6

6

43F1 43F2

43F2

43F1

3

3

4

4

ORW

5

ORW

RC

RC

RC

A

4P

(RED)

FAN3

WHI

RED

GRY

YEL

BLU

ORN

WHI

RED

GRY

YEL

1 2 3 4

1 2 3 4

F1 F2 F3 F4

4P

(BLU)

FAN2

WHI

RED

GRY

YEL

BLU

ORN

WHI

RED

GRY

1 2 3 4

1 2 3 4

F1 F2 F3 F4

4P

(WHI)

FAN1

WHI

RED

GRY

YEL

BLU

ORN

WHI

RED

GRY

1 2 3 4

1 2 3 4

F1 F2 F3 F4

FM3

FM2

FM1

S.K

S.K

Separat

verkauft {

Ventilatormotor-

Schaltplan

Motorüberhitzungs-

Schutzschalter

Farbkodierung

RED: Rot

BLK: Schwarz

WHI: Weiß

GRY: Grau

YEL: Gelb

PNK: Rosa

BLU: Blau

ORN: Orange

BRN: Braun

GRN: Grün

Endanschluss

Innengerät

Erdungs-

schraube


einphasig

220-240 V 50 Hz

Symbol Teil










F1-3 Sicherung für Ventilatormotor

43F1, 43F2 Ventilatormotor-Steuerungsrelais



(Option)

Funkenschutz

Ventilator


MCC-1403

Filter

Sicherung

T5.0 A 250 V

Außengerät

Neben-

Leiterplatte

MCC-1520

Fernbe-

dienung

Endanschluss


Netzwerk-


Klemme Ventilatormotor- Statischer Hinweis

Nr. verdrahtung Druck, Pa

F1 YEL 69

F2 BLU 137 Werks. Einstellung

F3 ORN 196

1. Gibt die Klemmenleiste an, der Buchstabe 5. A A Teil ist an der Klemmenleiste angeschlossen.

im Kreis die Klemmennummer.

2. Eine gestrichelte Linie mit Punkten dazwischen

zeigt die Verdrahtung vor Ort an.


4. Beim Anschluss einer Ablaufpumpe Anschlussstecker

CN030 gegen den Schwimmerschalter-

Anschlussstecker austauschen.

Zur Einstellung der Ventilatormotor-Drehzahl

entsprechend dem erforderlichen äußeren

statischen Druck vor Ort die Klemmennummer

und Kabelfarbe des Ventilatormotors im Diagramm

unten prüfen und das mit dem Pfeil markierte Kabel

austauschen. Den unterschiedlichen statischen

Druck für 50 Hz bzw. 60 Hz berücksichtigen.

20

Unterdeckengerät

MMC-AP0151H, AP0181H, AP0241H, AP0271H, AP0361H, AP0481H

DM

RED

WHI

FM

6

6

4

4

3

3

1

1

2

2

5

5

CN304

(GRY)

CN67

(BLK)

CN68

(BLU)

BLK

5 4 1

5 4 3 2 1

CN334

(WHI)

1 2 3 4 5

1 2 3 4 5

CN333

(WHI)

1 2 3 4 5

1

2

3

4

5

DC20V

DC15V

DC12V

DC7V

6

6

1

2

3

1

2

3

1

2

3

1

2

3

1

2

3

RY302

RY303

250V~

P301

~ +

~ –

CN82

(BLU)

1

2

CN66

(WHI)

1

3

1

2

1

2

1

2

3

CN40

(BLU)

CN41

(BLU)

CN309

(YEL)

CN50

(WHI)

CN61

(YEL)

CN32

(WHI)

CN60

(WHI)

1 2 3

1 2 3

1 2 3

4 5 1 2 3 4 5 6 1 2 1 2 3 4 5 6

T10 (Ventilatorantrieb) (Option)

U1

U2

A

B

1 2

1 2

1 2

1 2

LM

1 2 3 4 5

1 2 3 4 5

FS

1 2 3 4 5

1 2 3 4 5

CN33

(WHI)

1 3

1 2 3

CN34

(RED)

CN104

(YEL)

CN102

(RED)

CN101

(BLK)

1

2

1

2

1

2

1

2

1

2

1

2

TA

TCJ

TC2

CN80

(GRN)

1

2

3

PNL

CN73

(RED)

1

2

EXCT

CN81

(BLK)

CN20

(BLU)

CN70

(WHI)

1

2

1 2 3 4 5

1 2 3 4 5

GRL

WHI

RED

Innengerät

R(L)

S(N)


einphasig

220-240 V 50 Hz

Endanschluss

Strömungs-

umschalter-



U1

U2

Außengerät

PMV

Sicherung

T6.3 A

Motor-

antriebs-

Stromkreis

Sicherung

T3.15 A

BLU

BLU

BLK

BLK

BLK

WHI

TR

3 3

2 2

1 1

CN01

(WHI)

1 2

1 2


Netzwerk-

Adapter

(Option)

Netzwerk-

Adapter-

Leiterplatte

CN02

(BLU) 1 2 CN03

1 2 (RED)


CN1

(WHI)

Verdrahtete

Fernbedienung

CN001

(WHI)

Adapter für

Infrarot-

Fernbedienung

X Y







CN100

(BRW)

1

2

3

1

2

3

TC1

Filter

Farbkodierung






Separat

verkauft {

Symbol Teil








21

Wandgerät

MMK-AP0071H, AP0091H, AP0121H, AP0151H, AP0181H, AP0241H

CN334

(WHI)

5

5

4

4

CN68

(BLU)

1

3

RY302

RED

LM

1

3

1

3

CN304

(GRY)

1

1

RY303

Sicherung

T6.3 A

250 V

WHI

3

3

CN67

(BLK)

Endanschluss

Strömungs-

umschalter-


P301

BLK

1

2

R(L) S(N)

RED

WHI


einphasig

220-240 V 50 Hz

Innengerät


CN66

(WHI)

BLU

BLU

GRY

CN40

(BLU)

1 2

1 2

BLK

BLK

GRY

CN41

(BLU)

1 2

1 3

3

U1 U2

A B X Y

U1 U2

Außengerät

WHI BLK

1

1

CN1

(WHI)

2

2

WHI BLK

1

1

CN001

(WHI)

2

2

Verdrahtete

Fernbedienung

Adapter für

Infrarot-

Fernbedienung

3

2

2

BLK

WHI

5

4

5

FM

4

PMV

1 1

TA TCJ TC2 TC1

1 2 3

1 2 3

6

6

4 3 1 2 5

4 3 1 2 5

1

1 CN333 1 3 5 1 2 3 4 5 6

(WHI) 1 3 5 1 2 3 4 5 6

1 2 3 4 5

1

2

1

2

1

2

1

2

1

2

1

2

1

1

1

1

3

3

3

2 3

Motor-

antriebs-

Stromkreis

CN82

(BLU)

Sicherung

T3.15 A

250 V

CN33

(WHI)

DC20V

DC15V

DC12V

DC7V

CN34

(RED)

CN104

(YEL)

CN102

(RED)

CN101

(BLK)


MCC-1402

CN100

(BRW)

CN103

(GRN) 2

CN080

(GRN)

CN73

(RED) 2

CN70

(WHI) 2

1

1

1

1

2

3

EXCT

CN50

(WHI)

CN61

(YEL)

CN32

(WHI)

CN60

(WHI)

CN81

(BLK)

CN20

(BLU)

1 3

1 3

CN309

(YEL)

1 2 3

4 5

1 2 3 4 5 6 1 2


1 2 3 4 5 6

(Option)

1 2 3 4 5

1 2 3 4 5

TR

3

1 1

1

1

2

2

3

2

CN01(WHI)

CN02

(BLU)

CN03(RED)

1

1

2

2

Farbkodierung












Netzwerk-


MCC-1401

Symbol Teil







22

Bodenmontierte Truhe

MML-AP0071H, AP0091H, AP0121H, AP0151H, AP0181H, AP0241H

FM

RC

2

3

4

5

6

2

3

4

5

6

Ventilator

CN083

(WHI)

9


9 7 7 5 5 3 3 1

1

CN068

(BLU)

1 3

DP

PMV

6 4 3 1 2 5

6 4 3 1 2 5

PMV

LM 1 3 CN033 (GRN) 1 2 3 4 5 6 1 2 3 4 5 6 CN082

(BLU)

1

1

FS

3 CN030

2 3 (RED)

AC IN RED

WHI

P301

(BLK)

1

3

1

3

1

3

1

3

1

3

1

3

CN067

(BLK)

(GRY)

CN304

(YEL)

CN309

RY004

Sicherung

T6.3 A

250 V

RY007

H

M L UL

RY006

RY005

RY002

RY001


MCC-1403

CN104

(YEL)

CN102

(RED)

CN101

(BLK)

CN100

(BRN)

CN080

(GRN)

CN073

(RED) 2

1

1

2

1

2

1

2

1

2

1

2

1

2

1

2

1

2

1

2

3

PNL

EXCT

TA

TCJ

TC2

TC1

RED

WHI

CN066

(WHI)

CN070

(WHI)

CN081

(BLK)

1

2

1

2

1

2

CN040

(BLU)

1

2

3

4

5

1

1

2

2

CN041

(BLU)

1 2

1

3

3 RC

1 2 3 4 5 CN074 1 3 1 2 3 4 5 6 1 2 3 4 5 6 1 2 1 2 3 4 5 6

(WHI) 1 3 1 2 3 4 5 6

T10

(Option)

3

1 1

1

1

2

2

3

2

CN050

(WHI)

CN01(WHI)

CN02

(BLU)

CN03(RED)

1

1

X Y

2

2

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

CN061

(YEL)

CN032

(WHI)

CN060

(WHI)

BLU

BLU

BLK

BLK

Innengerät

R(L) S(N)


einphasig

220-240 V 50 Hz

TR

U1

U1 U2

Außengerät

U2 A B

1

1

CN1

2

2

Netzwerk-Adapter

(Option)

MCC-1401


Fernbedienung


Neben-

Leiterplatte

MCC-1520

Farbkodierung






CN075

(WHI)

TR

CN02

(YEL)

CN01

(WHI)


Endanschluss

Strömungs-

umschalter-



Filter






Symbol Teil











23

Chassis-Einbaugerät

MML-AP0071BH, AP0091BH, AP0121BH, AP0151BH, AP0181BH, AP0241BH

GRN

FM

GRN

R301

(BLK)

1

3

1

3

1

3

1

3

1

3

RC

WHI

1

3

2

4

5

6

1

3

2

4

5

6

WHI

RED

CN083

(WHI)

9

RC

AC IN

RED

Ventilator Ventilator


9 7 7 5 5 3 3 1

1

Für AP0071BH, AP0091BH, AP0121BH

FM

(GRY)

CN304

(YEL)

CN309

(BLK)

CN067

RY004

Sicherung

T5.0 A 250 V

2

4

5

6

3

CN083

(WHI)

2

4

5

6

3


9 7 5 3 1

9 7 5 3 1

H M L UL

RY007

RY006

RY005

CN068

(BLU)

RY002

1

1

3

3

RY001

1

1

3

3

CN033

(GRN)

1

1

3

2 3

CN030

(RED)


MCC-1403

6

6

PMV

4 3 1 2 5

4 3 1 2 5

1 2 3 4 5 6

1 2 3 4 5 6

CN082

(BLU)

CN104

(YEL)

CN102

(RED)

CN101

(BLK)

CN100

(BRW)

CN080

(GRN)

PMV

CN073

(RED) 2

1

1

2

1

2

3

1

3

1

2

1

2

1

2

1

2

1

2

1

2

3

PNL

EXCT

TA

TCJ

TC2

1 CN066

2 (WHI)

CN070

(WHI)

1

2

Filter

1

2

1

1

2

2

1

1

2

2

EMG

CN044

(BRW)

CN040

(BLU)

CN041

(BLU)

1 2

1

3

CN050

(WHI)

3 1 2 3 4 5 CN074 1 3 1 2 3 4 5 6 1 2 3 4 5 6 1 2 1 2 3 4 5 6

(WHI)

1 2 3 4 5 6

1

3

1 2 3 4 5 6

1 2 3 4 5 6

Neben-Leiterplatte

MCC-1520

CN075

(WHI)

CN02

(YEL)

CN061

(YEL)

CN032

(WHI)

CN060

(WHI)

CN081

(BLK)

(Option)

1

2

3

4

5

TR

1

1

2

2

Strömungs-

umschalter-


Netz-stromkreis


Netzwerk-

Adapter

(Option)

1 2 3 4 5 6

1 2 3 4 5 6

CN01

(WHI)

RED

3

1 1

3

2

CN01(WHI)

CN02

(BLU)

CN03(RED)

1 1

2 2

CN03

(RED)

TC1

RED

WHI

TR

R(L) S(N)

WHI


einphasig

220-240 V 50 Hz

Endanschluss

Innengerät


U1 U2

U1 U2

Außengerät

A B X Y

1

1

CN1

2

2

Fernbedienung

MCC-1401

Farbkodierung











Symbol Teil











24

Bodengerät

MMF-AP0151H, AP0181H, AP0241H, AP0271H, AP0361H, AP0481H, AP0561H

FM

BRW

1

3

4

5

6

7

8

1

3

4

5

6

7

RC

Ventilator

CN083

(WHI)

9


9 7 7 5 5 3 3 1

1

CN068

(BLU)

1 3

DP

1

1

LM

2

2

1

1

LM

3 CN033

3 (GRN)

1

1

FS

3 CN030

2 3 (RED)

6

6

PMV

4 3 1 2 5

4 3 1 2 5

1 2 3 4 5 6

1 2 3 4 5 6

PMV

CN082

(BLU)

P301

(BLK)

1

3

AC IN

1

3

1

3

1

3

1

3

(GRY)

CN304

(YEL)

CN309

(BLK)

CN067

RY004

Sicherung

T5.0 A 250 V

RY007

H

M L UL

RY006

RY005

RY002

RY001


MCC-1403

CN104

(YEL)

CN102

(RED)

CN101

(BLK)

CN100

(BRW)

CN080

(GRN)

CN073

(RED) 2

1

3

1

1

2

1

3

1

2

1

2

1

2

1

2

1

2

1

2

3

PNL

EXCT

TA

TCJ

TC2

TC1

CN066

(WHI)

CN044

(BRW)

CN070

(WHI)

CN081

(BLK)






1

2

1

2

1

2

EMG

CN040

(BLU)

1

1

2

2

1

1

2

2

1

1

2

2

CN041

(BLU)

1 2

1

3

3

1 1

3

2

CN050

(WHI)

CN01(WHI)

CN02

(BLU)

CN03(RED)

1

1

X Y

1

2

3

4

5

2

2

CN061

(YEL)

CN032

(WHI)

CN060

(WHI)

BLU

BLU

BLK

BLK

RED

WHI

Innengerät

R(L) S(N)


einphasig

220-240 V 50 Hz


End-

anschluss

TR

U1

U1 U2

Außengerät

U2 A B

1

1

CN1

2

2


(Option)

MCC-1401

Farbkodierung






1 2 3 4 5 6

1 2 3 4 5 6

Strömungs-

umschalter-



3 RC

1 2 3 4 5 CN074 1 3 1 2 3 4 5 6 1 2 3 4 5 6 1 2 1 2 3 4 5 6

(WHI) 1 3 1 2 3 4 5 6


(Option)

Fernbedienung


Neben-

Leiterplatte

MCC-1520

CN075

(WHI)

CN02

(YEL)

1 2 3 4 5 6

CN01

1 2 3 4 5 6 CN01

(WHI)

TR

Filter

Symbol Teil











25

2-2. Außengerät

MMY-MAP1401H, MAP1601H, MAP2241H, MAP2801H, MAP3351H

1

1

2

2

BLU

BLU

WHI

WHI

RED

BRN

BLU

ORN

YEL

WHI

U1 U2 U3 U4 U5 U6

U1 U2 U5 U6

BLU

7 7

SV42

BLU

5 5

CN311(BLU)

BLU

3 3

SV41

BLU

1 1

CN310(WHI) 4

3

SV51 BLU 2 2

BLU

1 1

CN312(WHI) BLU

3 3

SV2

BLU

1 1

CN324(RED) BLU

3 3

SV3A

BLU

1 1

CN313(YEL) BLU

3 3

SV3B

BLU

1 1

CN314(BLK) BLU

3 3

SV3C

BLU

1 1

CN316(WHI)

BRW

1

1

3

1

3

2

2

1

1

CN01

(BLU)

L3

3

3

2

2

1

1

CN03

(WHI)

CR503

CR502

CR504

CR506

CR507

CR508

CR509

CR516

CR517

6 5 4 3 2 1

6 5 4 3 2 1

CN300

(WHI)

L1

PMV1

RED

BRN

BLU

ORN

YEL

WHI

RED

BLK

WHI

RY503

RY502

RY504

RY506

RY507

RY508

RY509

RY516

RY517

PMV2

RED

BLK

WHI

6 5 4 3 2 1

6 5 4 3 2 1

CN301

(WHI)

RY518

4 3 2

4 3 2 1

CN500

(WHI)

4 3 1

4 3 2 1

CN501

(RED)

4 3 2 1

4 3 2 1

CN508

(RED)

RY521

4 3 2 1

4 3 2 1

CN509

(BLK)

4 3 2 1

4 3 2 1

CN510

(WHI)

CN307(WHI)

5 4 3 2 1

5 4 3 2 1

CN513

(BLU)

CN305(RED)

BLK BLK

3 1

3 1

ORN ORN

4 3 2 1

4 3 2 1

CN512

(BLU)

63H1

1 3

1 3

CN306

(WHI)

63H2

1 3

1 3

CN308

(BLU)

CN502

(WHI)

CN503

(PNK)

CN504

(WHI)

CN505

(GRN)

CN507

(YEL)

CN514

(BLK)

CN515

(GRN)

CN516

(RED)

CN523

(YEL)

CN521

(WHI)

CN511

(GRN)

CN100

(BLK)

CN325

(YEL)

3

1

3

1

2

1

2

1

2

1

3

1

3

1

3

1

3

1

2

1

3

1

3

1

3

1

2

1

2

1

2

1

3

1

3

1

3

1

3

1

2

1

4 4

3 3

2 2

1 1

3

1

BLU(BLK)

BLU(BLK)

BLU(BLK)

BLU(BLK)

BLK

BLK

BLK

BLK

BLK

BLK

BLU(BLK)

BLU(BLK)

BLU(BLK)

BLU(BLK)

BLU(BLK)

BLU(BLK)

BLU(BLK)

BLU(BLK)

BLK

BLK

BLU

BLU

CN402

WHI

CN401 RED

CN600(WHI)

5 5

4 4

3 3

2 2

1 1

TD1

(YEL)

TD2

(RED)

TS1

(GRY)

TE1

(BLK)

TO

(BLK)

TK1

(BLK)

TK2

(BLU)

TK3

(BLU)

TK4

(GRN)

TL

(WHI)

PNK

RED

BLU

WHI

BLK

1 2

1 2

1

2

3

Service

4

5

6

CN800

1

2

3

4

5

6

7

8

9

CN802

Blinkt

RY510 RY511

CR

518

CN321

(RED)

CR

510

1

1

2

2

3

3

4

4

CN323

(WHI)

1 2

1 2

CN317

(BLU)

4 3 2 1

2 1

7 5 3 1 1 2 3 4 CN400 3 2 1

7 5 3 1 1 2 3 4 (WHI)

BLU

RED

L1

L2

L3

N

BRN

PNK

PNK

PNK

PNK

BLK(PNK)

BLK(PNK)

ORN

ORN

RED

WHI

BLK

GRY

SV

3D

SV

3E

ON 1 2

ON 1 2

CN30

CR511

3

SW11

3

SW06

CN31

4

4

CN32

4WV1

ON 1 2

ON 1 2

SW01

CR521

3

SW12

3

SW07

4

SW04

4

ON1

SW08

SW05

ON 1 2

SW06

Comp2

3

SW13

ON

SW30

4

ON 1 2

3

SW09

D600 D601 D602 D603 D604

SW02 SW03

ON 1 2

4

3

SW14

4

ON 1 2

3

SW10

Comp1

4

BLK

WHI

BLU

RED

PNK

BLK

WHI

BLU

RED

PNK

CM2

FM

YEL

BLU

CM1

5

4

3

2

1

RED

WHI

BLK

GRY

Drosselspule

CN25 3 1 5 4 3 2 1 1 2 3 4 5 3 1

(WHI) 3 1 5 4 3 2 1 1 2 3 4 5 3 1

1 1 CN06 CN18 CN17

2 2 CN26 (WHI) (RED) (BLK)

3 3 (BLU)

IPDU-

BLK W

CN11 Leiterplatte (1)

WHI V

CN03 T

CN10 MCC-1502

RED U

CN02 S

CN09

YEL

CN01 R

CN22 CN15 CN13

BLU

CN23

CN21

CN01

CN02

CN25 3 1 5 4 3 2 1 5 4 3 2 1

(WHI) 3 1 5 4 3 2 1 5 4 3 2 1

1


(BLU) (WHI) (RED)

3

IPDU-

BLK W

CN11 Leiterplatte (2)

WHI V

CN10 MCC-1502 CN03

RED U

CN02

CN09

YEL

CN01


BLU

CN23

YEL

BLU

1 3

1 3

CN506(BLK)

CN500

(WHI) )Stromversor-

CN502

(BLU)

CN503

(WHI)

CN03 CN19

CN04 CN20

CN22(WHI) CN23(BLU)

CN504 CN505(RED)

1 2 3 4 5 1 2 3 4 5

1 2 3 4 5

CN17

CN18

BLK

CN08

WHI

3 1

3 1

CN17

(BLK)

T

S

R

BLU

CN07

WHI

CN501

(RED)

BLK

WHI

RED

BLU

YEL

GRY

RED

YEL

YEL

BLK

BLU

RED

WHI

BLK

W V U

–

BLK

5

4

3

2

1

3

1

5

4

3

2

1

1 3

1 3

3

1

5

4

3

2

1

+ – + –

BLK

HVC2

1 3

1 3

RED

RED

RED

WHI

BLK

BLK

GRY

GRY

GRY

CN21

WHI

CN20

WHI

BLK

WHI

RED

Thermistor

RED

RED

Mg-SW OCR

1 2 2

3

5

+ –

3

1

5

3

1

3

1

5

3

PNK

RED

BLU

YEL

WHI

BLK BLU

U1 U2

U3 U4

1

BLK

WHI

BLU

RED

PNK

Farbkodierung

RED: Rot

BLK: Schwarz

WHI: Weiß

GRY: Grau

YEL: Gelb

PNK: Rosa

BLU: Blau

ORN: Orange

BRN: Braun

GRN: Grün

Zentrale

Fernbedienung

Innengerät

Außengerät

3

Heizung 1

CN315(BLU)

1

BRW

3

THeizung 2

Symbol Teil

CM1, CM2 Verdichter

PMV1, PMV2 Impulsmodulationsventil

SV2, SV41, SV42, SV51,

SV3A, SV3B, SV3C, SV3D, SV3E 2-Wege-Magnetventil

4WV1 4-Wege-Magnetventil

COMP1, COMP2 Verdichter-Kurbelwanne

Außer 5 PS, 6 PS

Sammler-

Heizung

TS1 Leitungs-Temperatursensor (Eintritt)

TD1, TD2 Leitungs-Temperatursensor (Austritt)

TE1 Wärmetauscher-Temperatursensor

TO Lufttemperatursensor

TK1, TK2, TK3, TK4 Öltemperatursensor

TL Flüsigkeitstemperatursensor

HEATER1, HEATER2, ACCU METER Kurbelwannenheizung, 230 V, 26 W


PS Niederdrucksensor

PD Hochdrucksensor

63H1, 63H2 Hochdruckschalter

MG-SW Magnetschalter

OCR Überstromrelais

HVC1, HVC2 Hochspannungs-Kondensator

Drucksensor

PS

Drucksensor

PD

Interface-Steuerungs-Leiterplatte

MCC-1429

Stromversorgungs-Klemme

Geräusch-

filter-

Leiterplatte

MCC-1366

L1 L2 L3 N

Platine

(Option)

Ventilator

IPDU

MCC-896

Platine

(Option)

Teileanordnung

U1 U2 U3 U4 U5 U6

Anschluss-

Klemme

Stromversor-

gung f. Ventilator

MCC-1439

Verdichter-

IPDU Nr. 1

MCC-1502

Platine

(Option)

MG-

SW

OCR

Platine

(Option)

T6.3 A

Sicherung

Steuerungs-

Leiterpl.

(Schnittstelle)

MCC-

1429

Verdichter-

IPDU Nr. 2

MCC-1502

Platine

(Option)

T6.3 A

Sicherung

T6.3 A

Sicherung


3dreiphasig

380-415 V 50 Hz

L1

L2

L3

N


RED

WHI

BLK

GRY

Platine

(Option)

Transformator

+

Ventilator-IPDU-

Leiterplatte

MCC-896, 897

CN01

(WHI)

BLU

YEL

BLK

WHI

BLU

RED

PNK

HVC1

Geräuschfilter-

Leiterplatte

MCC-1366

1. Die gestrichelte Linie mit zwei Punkten zeigt die

Verdrahtung vor Ort an, und die gestrichelte Linie das

separat zu kaufende Zubehör bzw. Servicekabel.

2. , und sind die Klemmenleisten und die Nummern

sind die Klemmennummern.

3. zeigt die Steuerungs-Leiterplatte an.

* Sicherstellen, dass der Schaltkasten-Deckel mit zwei

Schrauben verschlossen ist, da sonst Wasser in den

Kasten eindringen und Störungen verursachen kann.

gungs-Leiterplatte

für Ventilator

MCC-1439

Drossel-

spule

4

6

A1 A2

4

6

26

3. TEILE-LEISTUNGSCODE



Modell MMU-AP 0091H 0121H 0151H 0181H 0241H 0271H 0301H

Ventilatormotor

SWF-230-60-1

Ablaufpumpen-Motor

ADP-1409

Schwimmerschalter

FS-0218-102

TA-Sensor

Kabellänge = 155 mm

TC1-Sensor

Größe Ø4: Kabellänge = 1200 mm Vinylschlauch (blau)

TC2-Sensor

Größe Ø6: Kabellänge = 1200 mm Vinylschlauch (schwarz)

TCJ-Sensor

Größe Ø6: Kabellänge = 1200 mm Vinylschlauch (rot)

Impulsmotor

EDM-MD12TF-3

Impulsmodulationsventil EDM-B25YGTF EDM-B40YGTF

Klappenmotor (Paneel)

MP24GA

Modell MMU-AP 0361H 0481H 0561H


SWF-200-90-1


ADP-1409


FS-0218-102

TA-Sensor


TC1-Sensor

Größe Ø4 Kabellänge = 1200 mm Vinylschlauch (blau)

TC2-Sensor

Größe Ø6 Kabellänge = 1200 mm Vinylschlauch (schwarz)

TCJ-Sensor

Größe Ø6 Kabellänge = 1200 mm Vinylschlauch (rot)

Impulsmotor

EDM-MD12TF-3

Impulsmodulationsventil

EDM-B60YGTF-1

Klappenmotor (Paneel)

MP24GA


Modell MMU-AP 0071WH 0091WH 0121WH 0151WH 0181WH

Ventilatormotor AF-230-53-4G AF-230-39-4B

Betriebskondensator Ventilatormotor AC 400V, 1.0µF AC 450V, 2.0µF


PJD-05230TF-1


FS-0208-608

Steuerungs-Leiterplatten-Transformator TT-13

Impulsmotor

EDM-MD12TF-3


TA-Sensor


TC1-Sensor


TC2-Sensor


TCJ-Sensor


Modell MMU-AP 0241WH 0271WH 0301WH 0481WH

Ventilatormotor AF-200-53-4F AF-200-92-4B

Betriebskondensator für Ventilatormotor AC 450V, 2.5µF AC 450V, 3.5µF AC 500V, 5µF


PJD-05230TF-1


FS-0208-608


Impulsmotor

EDM-MD12TF-3

Impulsmodulationsventil EDM-B40YGTF EDM-B60YGTF-1

TA-Sensor


TC1-Sensor


TC2-Sensor


TCJ-Sensor


27


Modell MMU-AP 0071YH 0091YH 0121YH


AF-200-22-4N-1

Betriebskondensator für Ventilatormotor AC 400V, 1µF


PJD-05230TF-1


FS-0208-602


Impulsmotor

EDM-MD12TF-3


EDM-B25YGTF

TA-Sensor


TC1-Sensor


TCJ-Sensor


Modell MMU-AP 0151SH 0181SH 0241SH


AF-200-34-4D

Betriebskondensator für Ventilatormotor AC 450V, 1.5µF

AC 500V, 2.5µF


PJD-05230TF-2


FS-0208-603


Impulsmotor

EDM-MD12TF-3


EDM-B40YGTF

TA-Sensor

Kabellänge = 155 mm Vinylschlauch

TC1-Sensor


TC2-Sensor


TCJ-Sensor



Modell MMD-AP 0071BH 0091BH 0121BH 0151BH 0181BH


ICF-280-120-2


ADP-1409


FS-0218-102

Impulsmotor

EDM-MD12TF-3


TA-Sensor


TC1-Sensor


TC2-Sensor


TCJ-Sensor


Modell MMD-AP 0241BH 0271BH 0301BH 0361BH 0481BH 0561BH

Ventilatormotor ICF-280-120-1 ICF-280-120-2


ADP-1409


FS-0218-102

Impulsmotor

EDM-MD12TF-3


TA-Sensor


TC1-Sensor


TC2-Sensor


TCJ-Sensor


28


Modell MMD-AP 0181H 0241H 0271H 0361H 0481H

Ventilatormotor STF-200-160-4B STF-200-160-4A STF-200-260-4C STF-200-260-4B

Betriebskondensator für Ventilatormotor AC 500V, 4µF AC 400V, 8µF AC 450V, 6µF AC 400V, 8µF


ADP-1409


FS-0218-102-6

Impulsmotor

EDM-MD12TF-3


TA-Sensor


TC1-Sensor


TC2-Sensor


TCJ-Sensor


Modell MMD-AP 0721H 0961H


STF-200-370-4A

Betriebskondensator für Ventilatormotor AC 450V, 12µF


ADP-1409


FS-0218-102-6

Impulsmotor

EDM-MD12TF-3


EDM-BAOYGTF-1

TA-Sensor


TC1-Sensor

Größe Ø4: Kabellänge = 2000 mm Vinylschlauch (Blau)

TC2-Sensor

Größe Ø6: Kabellänge = 2000 mm Vinylschlauch (Schwarz)

TCJ-Sensor

Größe Ø6: Kabellänge = 2000 mm Vinylschlauch (Rot)


Modell MMC-AP 0151H 0181H 0241H 0271H 0361H 0481H

Ventilatormotor SWF-280-60-1 SWF-280-60-2 SWF-280-120-2

Klappenmotor

MP24GA1

Impulsmotor

EDM-MD12TF-3


TA-Sensor


TC1-Sensor


TC2-Sensor


TCJ-Sensor


Wandgerät

Modell MMK-AP 0071H 0091H 0121H 0151H 0181H 0241H


ICF-280-120-3

Klappenmotor

MT8-3-6

Impulsmotor

EDM-MD12TF-3


TA-Sensor


TC1-Sensor


TC2-Sensor


TCJ-Sensor


29


Modell MML-AP 0071H 0091H 0121H 0151H 0181H 0241H

Ventilatormotor AF-200-19-4F AF-200-45-4F AF-200-70-4K

Betriebskondensator für Ventilatormotor AC450V, 1.2µF AC400V, 1.8µF AC450V, 2µF

Transformator

TT13

Impulsmotor

EDM-MD12TF-3


TA-Sensor


TC1-Sensor


TC2-Sensor


TCJ-Sensor



Modell MML-AP 0071BH 0091BH 0121BH 0151BH 0181BH 0241BH

Ventilatormotor AF-200-19-4G AF-200-70-4K

Betriebskondensator für Ventilatormotor AC450V, 1.5µF AC450V, 1µF AC450V, 2µF

Transformator

TT-13

Impulsmotor

EDM-MD12TF-3


TA-Sensor


TC1-Sensor


TC2-Sensor


TCJ-Sensor


Bodengerät

Modell MMF-AP 0151H 0181H 0241H 0271H 0361H 0481H 0561H

Ventilatormotor AF-200-37R AF-200-63T AF-200-110M-1 AF-200-160H-1

Betriebskondensator für Ventilatormotor AC500V, 3µF AC500V, 3.5µF AC500V, 4µF

Transformator

TT-13

Impulsmotor

EDM-MD12TF-3


Klappenmotor

MT8-3-9

TA-Sensor


TC1-Sensor


TC2-Sensor


TCJ-Sensor


30


Kühlgerät

Modell MMY- MAP0501*T8 MAP0601*T8 MAP0801*T8 MAP1001*T8 MAP1201*T8

Verdichter DA351A3FB-23M Leistung: 3,0 kW × 2 DA421A3FB-23M Leistung: 3,75 kW × 2

4-Wege-Ventil (nur Wärmepumpe) VHV-01AJ502C1 - WS 220-240 V - 50/60 Hz LB64046 - WS 220-240 V - 50/60 Hz

Impulsmodulationsventil VPV-MOAJ524C0 HAM-MD12TF-3 GS 12 V

2-Wege-Ventil VPV-122DQ1 AC 220–240 V - 50/60 Hz

SV2, SV3D, SV42

SV3A, SV3B, SV3C, SV3E, SV41, SV5

2-Wege-Ventil VPV-303DQ1 SV2, SV3C, SV3D, SV3E

SV3A, SV41, SV42, SV5

VPV-603DQ2

SV3B

Hochdruckschalter ACB-JB215 AUS: 3,73 MPa, EIN: 2,9 MPa

Drucksensor

(für Hochdruck) 150XA4-H3 0,5 bis 3,5 V/0 bis 0,98 MPa

Drucksensor

(für Niederdruck) 150XA4-L1 0,5 bis 4,3 V/0 bis 3,73 MPa

Ventilatormotor MF-230-600-2 GS 280 V, 600 W

Kurbelwannenheizung WS 240 V, 26 W × 3

Verdichtergehäuse-Thermostat US-622KXTMQO-SS AUS : 125°C, EIN : 90°C × 2

Wärmepumpe

Modell MMY- MAP0501HT7 MAP0601HT7 MAP0801HT7 MAP1001HT7 MAP1201HT7

Verdichter DA351A3FB-22M Leistung: 3,0 kW × 2 DA421A3FB-22M Leistung: 3,7 kW × 2

4-Wege-Ventil VHV WS 200 V - 50/60Hz LB64 WS 200 V - 50/60 Hz

Impulsmodulationsventil HAM-MD12TF-3 GS 12 V

2-Wege-Ventil VPV WS 200 V - 50/60 Hz SV2, SV3D, SV42, SV3A, SV3B, SV3C, SV3E, SV41, SV5

2-Wege-Ventil VPV-122DQ1 SV2, SV3C, SV3D, SV3E

VPV-303DQ1

SV3A, SV41, SV42, SV5

VPV-122DQ1

SV3B

Hochdruckschalter SCB-JB215 AUS: 3,73 MPa, EIN: 2,9 MPa

Drucksensor

(für Hochdruck) 150XA4-H3 0,5 bis 3,5 V/0 bis 0,98 MPa

Drucksensor

(für Niederdruck) 150XA4-L1 0,5 bis 4,3 V/0 bis 3,73 MPa

Ventilatormotor MF-230-600-2 GS 280 V, 600 W

Kurbelwannenheizung WS 200 V , 26 W × 3

Verdichtergehäuse-Thermostat US-622KXTMQO-SS AUS: 125°C, EIN: 90°C × 2

31

3-3. Außengerät - Inverter-Baugruppe

Kühlgerät

Modell MMY- MAP0501*T8 MAP0601*T8 MAP0801*T8 MAP1001*T8 MAP1201*T8

Stromversorgung Klemmenleiste JXO-3004 JXO-3004 WS 600 V/30 A, 4P WS 600 V/30 A, 4P WS 600 V/30 A, 4P

Kommunikationsltg. Klemmenleiste JXO-B2H JXO-B2H WS 30 V (o. GS 42 V)/1 A, 6P WS 30 V (o. GS 42 V)/1 A, 6P WS 30 V (o. GS 42 V)/1 A, 6P

Drosselspule (Induktionsgerät) CH-44 CH-44 1,45 mH/25 A 1,45 mH/25 A 1,45 mH/25 A

Glättungskondensator

(für Verdichter) 400LRSN 1500M 400LRSN 1500M 1500 µF/400 V 1500 µF/400 V 1500 µF/400 V

Stromversorgungs-Transformator TT-01-03T TT-01-03T WS 230 V, 350 mA WS 230 V, 350 mA WS 230 V, 350 mA

Leiterplatte (Störungsfilter)

MCC-1366

Leitungsfilter (AC) FKX-240NK-4810US FKX-240NK-4810US 0,48 mH/30 A 0,48 mH/30 A 0,48 mH/30 A

(MCC-1366 PCB) (MCC-1366 PCB) (MCC-1366 PCB)

FKX-220NK-6310US FKX-220NK-6310US 0,63 mH/25 A 0,63 mH/25 A 0,63 mH/25 A


Leiterplatte (Steuerung) MCC-1429 MCC-1429 MCC-1429

Leiterplatte (IPDU für Verdichter) IPDU-4T62DA1E IPDU-4T62DA1E 6,2 kW MCC-1502 6,2 kW MCC-1502 6,2 kW MCC-1502

Leiterplatte (Stromversorgung) MCC-1439 MCC-1439 MCC-1439

Leiterplatte (IPDU für Ventilator) IPDU-2D16DA1 800W IPDU-2D16DA1 800W MCC-896, MCC-897 MCC-896, MCC-897 MCC-896, MCC-897

Leistungsmodul 6MBR25UA120 6MBR25UA120 25 A/1200 V 25 A/1200 V 25 A/1200 V


Leitungs-Temperatursensor (TD) — — –30°C bis 135°C* –30°C bis 135°C* –30°C bis 135°C*

Leitungs-Temperatursensor (TS) — — –20°C bis 80°C* –20°C bis 80°C* –20°C bis 80°C*

Wärmetauscher-Temp.-sensor (TE) — — –20°C bis 80°C* –20°C bis 80°C* –20°C bis 80°C*

Außentemperatursensor (TO) — — –20°C bis 80°C* –20°C bis 80°C* –20°C bis 80°C*

Öltemperatursensor (TK) — — –30°C bis 135°C* –30°C bis 135°C* –30°C bis 135°C*

Flüssigkeits-Temp.-sensor (TL) — — –20°C bis 80°C* –20°C bis 80°C* –20°C bis 80°C*

Glättungskondensator (für Ventilator) 400LRSN1000M 400LRSN1000M 1000 µF/400 V 1000 µF/400 V 1000 µF/400V

Magnetschalter FC-2S FC-2S 400 V/38 A 400 V/38 A 400 V/38 A

Thermistor ZPROYCE101A500 ZPROYCE101A500 100 Ω, 13 A, 500 V 100 Ω, 13 A, 500 V 100 Ω, 13 A, 500 V

Wärmepumpe

Modell MMY- MAP0501HT7 MAP0601HT7 MAP0801HT7 MAP1001HT7 MAP1201HT7

Stromversorgung Klemmenleiste JXO-3004 JXO-3004 WS 600 V/30 A, 4P WS 600 V/30 A, 4P WS 600 V/30 A, 4P

Kommunikationsltg. Klemmenleiste JXO-B2H JXO-B2H WS 30 V (o. GS 42 V)/1 A, 6P WS 30 V (o. GS 42 V)/1 A, 6P WS 30 V (o. GS 42 V)/1 A, 6P

Drosselspule (Induktionsgerät) CH-44 CH-44 1,45 mH/25 A 1,45 mH/25 A 1,45 mH/25 A

Glättungskondensator

(für Verdichter) 400LRSN 1500M 400LRSN 1500M 1500 µF/400 V 1500µF/400V 1500µF/400V

Stromversorgungs-Transformator TT-01-03T TT-01-03T WS 230 V, 350 mA WS 230 V, 350 mA WS 230 V, 350 mA

Leiterplatte (Störungsfilter) MCC-1366 MCC-1366 MCC-1366

Leitungsfilter (AC) FKX-240NK-4810US FKX-240NK-4810US 0,48 mH/30 A 0,48 mH/30 A 0,48 mH/30 A


FKX-220NK-6310US FKX-220NK-6310US 0,63 mH/25 A 0,63 mH/25 A 0,63 mH/25 A


Leiterplatte (Steuerung) MCC-1429 MCC-1429 MCC-1429

Leiterplatte (IPDU für Verdichter) IPDU-4T62DA1E IPDU-4T62DA1E 6,2 kW MCC-1502 6,2 kW MCC-1502 6,2 kW MCC-1502

Leiterplatte (Stromversorgung) MCC-1439 MCC-1439 MCC-1439

Leiterplatte (IPDU für Ventilator) IPDU-2D16DA1 IPDU-2D16DA1 800 W MCC-896, 800 W MCC-896, 800 W MCC-896,

MCC-897 MCC-897 MCC-897

Leistungsmodul 6MBR25UA120 6MBR25UA120 25 A/1200 V 25 A/1200 V 25 A/1200 V


Leitungs-Temperatursensor (TD) — — –30°C bis 135°C* –30°C bis 135°C* –30°C bis 135°C*

Leitungs-Temperatursensor (TS) — — –20°C bis 80°C* –20°C bis 80°C* –20°C bis 80°C*

Wärmetauscher-Temp.-sensor (TE) — — –20°C bis 80°C* –20°C bis 80°C* –20°C bis 80°C*

Außentemperatursensor (TO) — — –20°C bis 80°C* –20°C bis 80°C* –20°C bis 80°C*

Öltemperatursensor (TK) — — –30°C bis 135°C* –30°C bis 135°C* –30°C bis 135°C*

Flüssigkeits-Temp.-sensor (TL) — — –20°C bis 80°C* –20°C bis 80°C* –20°C bis 80°C*

Glättungskondensator (für Ventilator) 400LRSN1000M 400LRSN1000M 1000 µF/400 V 1000 µF/400 V 1000 µF/400 V

Magnetschalter FC-2S FC-2S 400 V/38 A 400 V/38 A 400 V/38 A

Thermistor ZPROYCE101A500 ZPROYCE101A500 100 Ω, 13 A, 500 V 100 Ω, 13 A, 500 V 100 Ω, 13 A, 500 V

* Umgebungstemperatur-Bereich

32

3-4. Teileanordnung, Außengerät

Ventil SV42

Ventil SV41

Hochdruckschalter

SW 1

Sensor TD1

Hochdruckschalter

SW 2

Sensor TD2

Sensor TE

Senso TO

Niederdrucksensor

Ventil

SV2

Sensor TS

Ventil

SV3D

Prüfpunkt

(Niederdruck)

PMV (Impuls-

modulations-

Ventil)

4-Wege-Ventilo

Ventil

SV3A

Ventil

SV5

Sensor TL

Ventil

SV3B

Hochdrucksensor

Prüfpunkt

(Hochdruck)

Prüfpunkt

((Flüssigkeitsleitung)

Kurbelwannenheizung

Ansicht von vorn Ansicht von hinten

Ventil SV3E

Ventil SV3C

Sensor TK1, TK2

Sensor TK3

Sensor TK4

33

SET DATA

R.C.

No.

3-5. Teilebezeichnungen

Außengerät

Luftaustritt

Im Kühlbetrieb wird warme Luft

ausgeblasen.

Lufteintritt

Vorn, hinten, links und rechts

Im Kühlbetrieb wird kalte Luft

ausgeblasen.

Stromversorgungs-Anschluss

Befestigungs-

Fuß

Kältemittelleitungs-Anschluss

Innengerät - 4-Wege-Kassette

Luftaustritt/Luftaustrittslamelle

Luftausblas-Richtung im Kühl-/Heizbetrieb wählen.


Befindet sich im Schaltkasten.

2-Wege-Ausblas/3-Wege-Ausblas

Je nach Form/Anordnung des Raums kann zwischen 2-

Wege- oder 3-Wege-Ausblas gewählt werden. Nähere

Angaben erhalten Sie von Ihrem Fachhändler.

Klemme

Zum Öffnen/Schließen des

Lufteintritts-Gitters.

Luftfilter

Entfernt Staub und andere Verunreinigungen.

(Filter befindet sich im Gitter.)

Lufteintritts-Gitter

Innengerät - 2-Wege-Kassette


Luftausblas-Richtung im Kühl-/Heizbetrieb wählen.



SETTING TEST

UNIT No.

CODE No.

Infrarot-Fernbedienung

(separat verkauft)

UNIT

SET

CL

Mittelblech

Lufteintritt

Luftfilter


(Filter befindet sich im Gitter.)

34

SET DATA

Innengerät - 1-Weg-Kassette


Luftausblas-Richtung im Kühl-/

Heizbetrieb wählen.






Luftausblas-Richtung im Kühl-/

Heizbetrieb wählen.

Lufteintritts-

Gitter

Luftfilter


(Filter befindet sich im Gitter.

Lufteintritts-

Gitter

Luftfilter



Innengerät - Standard-Kanalgerät

Innengerät - Hochdruck-Kanalgerät

Luftaustritts-Flansch

An Druckleitung Erdungsschraube

angeschlossen. Befindet sich im Schaltkasten.

Lufteintritt

An Saugleitung angeschlossen.

Luftaustritt

An Druckleitung angeschlossen.


An Saugleitung angeschlossen.

Luftfilter





Ablaufwanne

UNIT No.

SETTING TEST R.C. No.

CODE No.

Infrarot-Fernbedienung

(separat verkauft)

UNIT

SET

CL

35

3-6. Fernbedienungs-Beschreibung

Eine Fernbedienung lässt sich so konfigurieren, dass max. 8 Innengeräte bedient werden können. Mit ihr lassen sich

anwenderspezifische Einstellungen speichern, die durch Tastendruck mit der EIN/AUS-Taste aktiviert werden können.

Anzeigenfeld

In der Abbildung werden alle Funktionen gezeigt; diese werden

nachstehend erklärt.

Bei normalem Betrieb werden nur die für die jeweilige Betriebsart

geltenden Funktionen gezeigt.

SET DATA

SETTING TEST

UNIT No.

R.C.

No.

CODE No.

Display

section

Anzeigenfeld

• Beim ersten Einschalten blinkt [SET DATA] im Anzeigenfeld

der Fernbedienung auf. Wenn die Anzeige aufblinkt, führt das

System eine Selbstprüfung durch. Warten Sie, bis diese Prüfung

abgeschlossen ist und die Anzeige [SET DATA] erloschen ist, ehe

Sie die Fernbedienung benutzen.

SET

CL

UNIT

Bedienfeld

Operation

section

1

8

Zentrale Regelung

2

4

7

3

5

1 Anzeige DATEN EINSTELLEN (SET DATA)

Anzeige erscheint während der Initialisierung der

Bedienung.

2 Anzeige BETRIEBSART

Die gewählte Betriebsart wird angezeigt.

6

SET DATA

SETTING TEST

3 Anzeige PRÜFEN (CHECK)

Diese Anzeige erscheint, wenn ein Fehler auftritt oder

eine Schutzvorrichtung ausgelöst wird.

4 Anzeige TIMER

Zeigt die ausgewählte Verzögerungszeit an. Tritt

eine Störung ein, wird anstelle der Zeitanzeige ein

Prüfcode angezeigt.

5 Timer-Einstellung

Durch Drücken des Timer-Einstellknopfes erfolgen die

Anzeigen in folgender Reihenfolge:

Funktion [AUS] → Funktion [AUS]

erneut →[EIN]

6 Filter-Anzeige

Wenn “Filter

gereinigt werden.

→ keine Anzeige.

” angezeigt wird, muss der Filter

7 Anzeige TEST

Wird während eines Testlaufs angezeigt.

UNIT No.

R.C.

No.

CODE No.

10

12

14

9

11

13

9 Klappen-Anzeige

Zeigt die Bewegung der Luftausblasklappe an.

10 Temperatursollwert-Anzeige

Zeigt die ausgewählte Temperatur an.

11 Fernbedienungssensor-Anzeige

Anzeige erfolgt, wenn die Raumtemperatur mit

der Fernbedienung gemessen wird.

12 Anzeige VORHEIZEN (PRE-HEAT)

Wird angezeigt, wenn der Heiz- oder Abtauvorgang

durchgeführt wird. Bei Anzeige dieses Hinweises

wird der Ventilator des Innengeräts angehalten

oder er läuft mit NIEDRIGER Drehzahl.

13 Anzeige keine Funktion

Anzeige erfolgt, wenn die ausgewählte Funktion

nicht zur Verfügung steht.

14 Anzeige Ventilatorbetrieb

Der gewählte Ventilatormodus wird angezeigt.

(AUTO)

(HOCH)

(MITTEL)

(NIEDRIG)

8 Klappenpositions-Anzeige

Zeigt die Klappenposition grafisch an.

36

Bedienfeld

Die Fernbedienung kann anwenderspezifische Einstellungen speichern und diese können durch einen einzigen

Druck auf die

Taste erneut abgerufen und aktiviert werden.

1

7

2

4

3

5

SET

CL

UNIT

9

8

10

6

1 Auswahltaste Ventilatormodus

Wählt die gewünschte Ventilatordrehzahl.

2 Timer-Einstelltaste

Zur Einstelllung der Timer-Funktion

3 Prüftaste

Zur Betätigung des Korrekturbetriebs. In normalem

Betrieb wird diese Taste nicht verwendet.

4 Ventilator-Taste

Ist ein Nachrüst-Ventilator an das System angeschlossen,

erfolgt ein Aktivieren des Ventilators

mit dieser Taste. Ist kein Nachrüst-Ventilator

angeschlossen und wird diese Taste gedrückt,

erscheint die Meldung „No Function“ („keine

Funktion“) UNIT ”.

5 Filterrückstell-Taste

Stellt die Anzeige “Filter

” zurück.

9 Betriebsart-Taste

Wählt die gewünschte Betriebsart.

10 Temperatureinstell-Taste

Zur Einstellung des Temperatursollwerts für den Raum.

Die gewünschte Temperatur mit den Tasten

oder einstellen.

OPTION:

Fernbedienungs-Sensor

Der Temperatursensor im Innengerät misst die Raumtemperatur.

Die Fernbedienung kann auch die Raumtemperatur

messen. Kontaktieren Sie diesbezüglich Ihren Händler, bei

dem Sie das Gerät gekauft haben.

6 Tasten GERÄT (UNIT) und Lamellenautomatik

Das gewünschte Innengerät durch Betätigen der

Taste UNIT wählen.

Die Taste betätigen, um den Lamellen-

Automatikmodus zu wählen.

7 Betriebsleuchte

Leuchtet bei normalem Betrieb auf.

Blinkt bei einer Störung oder falschen Timer-

Einstellung,

8 Taste

Zum Ein- und Ausschalten drücken.

Wird das Gerät ausgeschaltet, gehen

Betriebsleuchte und Anzeige aus.

37

3-7. Richtige Betriebsmethode

Wenn das Produkt zum ersten Mal in Betrieb genommen wird oder der SET DATA-Wert verändert wurde, nachstehende

Methode befolgen. Die Fernbedienung kann anwenderspezifische Einstellungen speichern, die durch das

einmalige Betätigen der Taste EIN/AUS

erneut abgerufen und aktiviert werden können.

Vorbereitung

Aktivieren Sie das System durch Einschalten der elektrischen Isoliervorrichtung und Betätigen der EIN/AUS-Taste

auf der Fernbedienung.

• Wenn der Strom eingeschaltet wird, wird auf dem Display der Fernbedienung eine Trennlinie angezeigt.

• Die Fernbedienung führt für ca. 1 Minute eine Selbstprüfungsfunktion durch; während dieser Zeit ist eine

Eingabe seitens des Anwenders nicht möglich.

VORSICHT: Während das Klimagerät benutzt wird, ist es nur mit der

Hauptstromschalter oder den lokalen Schutzschalter auszuschalten.

Taste zu bedienen ohne den

3

1

2

SET

CL

UNIT

4

1 Taste drücken.

Die Betriebsleuchte leuchtet auf, und der Betrieb beginnt.

Kühlgerät

2 Mit der “MODE”-Taste die Betriebsart wählen.

Bei wiederholtem Drücken ändert sich die Anzeige in der rechts gezeigten

Reihenfolge.

• Im Heizbetrieb (HEAT), und wenn die Raumtemperatur die

Solltemperatur erreicht, schaltet das Außengerät ab, die Ventilatordrehzahl

geht auf niedrig und die Luftleistung sinkt.

• Im Abtaubetrieb schaltet der Ventilator ab, so dass keine kühle Luft austritt und

PRE-DEF wird angezeigt.

DRY COOL FAN

HEAT DRY COOL FAN

3 Mit der Ventilator-Taste (FAN) den Lüftungsmodus wählen.

Bei wiederholtem Drücken ändert sich die Anzeige in der rechts

gezeigten Reihenfolge.

AUTO HIGH MED. LOW

• Wird AUTO gewählt, verändert sich die Ventilatordrehzahl

entsprechend der Raumtemperatur.

• Im Modus Entfeuchten (DRY), wird “AUTO ” angezeigt und die Ventilatordrehzahl ist NIEDRIG.

• Ist die Raumtemperatur im Heizbetrieb bei niedriger Ventilatordrehzahl (LOW ) nicht warm genug, die

mittlere (MED or ) oder hohe Drehzahl (HIGH ) wählen.

4 Den Raumtemperatur-Sollwert durch Drücken der Taste TEMP. oder TEMP.

bestimmen.

Abschalten

Taste drücken.

Die Betriebsleuchte geht aus und das Gerät schaltet ab.

Wärmepumpe

(Entfeuchtung)

38

3-8. Automatikbetrieb (AUTO)

Wenn Sie das Gerät in den Modus schalten oder wegen einer Einstellungsänderung vom AUTO-Modus

umschalten, wird automatisch je nach der Raumtemperatur Kühlung, Heizung oder Lüftung gewählt.

Start

1 Taste

Diese Taste drücken, um das Gerät einzuschalten.

2 Betriebsart-Taste (MODE)

AUTO wählen.

3 Temperatur-Tasten

Stellen Sie die gewünschte Temperatur ein.

• Im Kühlmodus geht das Gerät nach ca. 1 Minute in Betrieb.

• Im Heizmodus wird die Betriebsart entsprechend der Raumtemperatur ausgewählt und das Gerät geht nach ca.

3-5 Minuten in Betrieb.

• In der Betriebsart Automatik ist es nicht erforderlich, die Ventilatordrehzahl einzustellen. Auf dem Display für die

Ventilatordrehzahl erscheint AUTO und die Ventilatordrehzahl wird automatisch geregelt.

• Nachdem der Heizbetrieb abgeschaltet hat, kann der Ventilator noch ca. 30 Sekunden weiterlaufen.

• Sobald die Raumtemperatur den Sollwert erreicht und das Außengerät abschaltet, wird die Drehzahl des

Innenventilators auf ein Minimum (ULTRA LOW) reduziert. Beim Abtauvorgang schaltet der Ventilator ab, damit

keine kühle Luft ausgeblasen wird und es erscheint die Anzeige PRE-DEF .

• Wenn Ihnen der Modus AUTO nicht angenehm ist, können Sie die gewünschten Bedingungen auch manuell

auswählen.

ANMERKUNG: Wenn Sie den Betrieb sofort nach dem Abschalten neu starten, geht das Gerät ca. 3 Minuten

lang nicht in Betrieb, um den Verdichter zu schützen.

Abschalten

Taste

drücken.

Die Betriebsleuchte geht aus und das Gerät schaltet ab.

39

3-9. TIMER-Betrieb

Beim Timerbetrieb kann zwischen den folgenden drei Arten ausgewählt werden.

Timer AUS (AUS): Das Gerät schaltet aus, wenn die eingestellte Zeit erreicht worden ist.

Timer AUS-Wiederholung: Das Gerät schaltet jedes Mal aus, wenn die eingestellte Zeit erreicht worden ist.

Timer EIN (EIN):

Das Gerät schaltet ein, wenn die eingestellte Zeit erreicht worden ist.

Timer-Betrieb

1

2

SET

CL

UNIT

3

4

1 Die Taste TIMER EINSTELLEN (TIMER SET) drücken.

• Die Timeranzeige verändert sich bei jedem Tastendruck.

• SET DATA und blinken in der Anzeige auf.

2 Taste zur Zeiteinstellung (SET TIME) drücken.

Bei jedem Drücken der Taste wird die eingestellte Zeit in Stufen von 30 Minuten weitergestellt.

Die maximal einstellbare Zeit ist 72 Stunden.

Bei jedem Drücken der Taste wird die eingestellte Zeit in Stufen von 30 Minuten zurückgestellt.

Die einstellbare Mindestzeit ist 30 Minuten.

3 Taste EINSTELLEN (SET) drücken.

• Die Anzeige SET DATA verschwindet und die Anzeige erscheint.

(Ist Timer EIN eingestellt, wird die eingestellte Zeit angezeigt und wenn sie abgelaufen ist, verschwinden

aller Anzeigen außer “EIN”.)

Stornieren des Timerbetriebs

4 Die Taste CL drücken.

• Die Anzeige TIMER verschwindet.

OFF OFF ON

(Timer AUS) (Timer AUS-Wiederhlg.) (Timer EIN)

Keine Anzeige

BITTE BEACHTEN: Schaltet das Gerät ab, nachdem der Timer die voreingestellte Zeit erreicht hat, wird

Timer AUS-Wiederholung aktiviert, wenn die Taste

gedrückt wird. Der Betrieb wird dann wieder

abgeschaltet, wenn der Timer die eingestellte Zeit erreicht hat.

40

3-10. Neuinstallation

GEFAHR: Sämtliche Installationen, Wartungsarbeiten und Neuinstallationen von Klimageräten müssen von

einem Fachmann ausgeführt werden.

Installieren Sie Klimageräte nicht an folgenden Stellen:

• innerhalb von 1 m Entfernung von einem Fernseh- oder Radiogerät. Wenn das Klimagerät an einem solchen

Platz installiert wird, kann das Geräusch des Klimageräts den Betrieb dieser Geräte stören.

• in der Nähe eines Hochfrequenzgeräts, ansonsten könnte das Klimagerät nicht korrekt funktionieren.

• in feuchter oder öliger Umgebung oder wo Dampf, Ruß oder korrosionsförderndes Gas erzeugt wird.

• in einer Umgebung mit salzhaltiger Luft wie z. B. in Küstenbereichen.

• an Plätzen, an denen viel Maschinenöl verwendet wird.

• in einer Umgebung, in der das Gerät gewöhnlich starken Winden ausgesetzt ist, wie z. B. in Küstenbereichen

oder auf dem Dach oder oberen Stockwerk eines Gebäudes.

• in einer Umgebung, in der schwefelhaltiges Gas erzeugt wird, wie an einem Heilbadeort.

• in einem Behälter oder Fahrzeug, da es zu erhöhten Geräusch- und Vibrationspegeln kommen kann.

• in einer Umgebung, in der Lärm, der vom Außengerät erzeugt wird oder Warmluft vom Luftauslass Ihre

Nachbarn stören könnte.

• montieren Sie das Klimagerät auf einem festen und stabilen Fundament, damit eine Übertragung von

Resonanzen, Betriebsgeräuschen und Vibrationen vermieden wird.

• Wenn ein Innengerät in Betrieb ist, können von anderen Innengeräten, die nicht in Betrieb sind, gewisse

Geräusche hörbar sein.

3-11. Installationsprobleme

VORSICHT: Wenn eine der folgenden Bedingungen auftritt, schalten Sie den Stromhauptschalter aus und

setzen Sie sich sofort mit Ihrem Händler in Verbindung:

• Die Betriebsanzeigelampen blinken dennoch in kurzen Intervallen (5 Hz), obwohl Sie versucht haben,

den Strom ab- und nach 2 oder 3 Minuten wiedereinzuschalten.

• Schaltbetrieb funktioniert nicht einwandfrei.

• Die Hauptsicherung fliegt oft heraus oder der Schutzschalter löst häufig aus.

• Wenn Fremdstoffe oder Wasser im Klimagerät festgestellt werden.

• Sonstige ungewöhnlichen Bedingungen angetroffen werden.

41

3-12. Informationen

Überprüfungen vor Inbetriebnahme

• Schalten Sie den Strom 12 Stunden vor Betrieb ein.

• Vergewissern Sie sich, dass das Erdungskabel richtig

angeschlossen ist.

• Überprüfen Sie, dass die Luftfilter korrekt im Gerät

montiert wurden.

Heizleistung

• Die Wärmepumpe absorbiert Wärme von außerhalb

des Raums und überträgt die Wärme dann in den

Raum. Wenn die Außentemperatur sinkt, nimmt auch

die Heizleistung ab.

• Ist die Außentemperatur zu niedrig, wird empfohlen,

das Klimagerät zusammen mit einer weiteren Heizung

zu verwenden.

Abtauen während des Heizbetriebs

• Tritt im Heizbetrieb Frost am Außengerät auf, wechselt

der Betrieb automatisch in den Abtaumodus (ca. 2 bis

10 Minuten), um die Heizwirkung zu erhöhen.

• Während des Abtauvorgangs schaltet der Ventilator

des Innengeräts ab.

3 Minuten Schutz

• Bei schnellem Wiedereinschalten des Geräts nach

dem Abschalten oder nach Wiedereinschalten des

Hauptstromschalters arbeitet das Außengerät zum

Schutz des Klimageräts 3 Minuten lang nicht.

Stromausfall

• Tritt während des Betriebs ein Stromausfall ein, wird

der komplette Betrieb abgeschaltet.

• Kehrt der Strom nach Stromausfall wieder zurück,

blinkt die Betriebsanzeigelampe

an der

Fernbedienung (EIN/EIN) und zeigt damit an, dass

wieder Strom vorhanden ist.

• Beim Wiedereinschalten des Betriebs drücken Sie die

Taste nochmals.

Innenventilatorbetrieb bei abgeschaltetem

Gerät

Schutzvorrichtung (Hochdruckschalter)

• Die Vorrichtung schaltet automatisch ab,

sobald im System ein zu hoher Druck auftritt.

Wird der Stromschutzschalter ausgelöst, wird

der komplette Betrieb abgeschaltet und die

Betriebsanzeigeleuchte geht an.

• Wenn die Schutzvorrichtung auslöst, wird auf

dem Display der Fernbedienung und der

Prüfcode angezeigt. In den folgenden Fällen löst

die Schutzvorrichtung aus.

Im Kühlbetrieb

• Die Ansaug- oder Ausblasöffnung am Außengerät

ist geschlossen.

• Ein starker Wind bläst kontinuierlich auf die

Ausblasseite des Außengeräts.

Im Heizbetrieb

• Der Luftfilter des Innengeräts ist verstopft.

• Das Ausblasgitter am Innengerät ist geschlossen.

Wenn die Schutzvorrichtung auslöst, den Hauptstromschalter

ausschalten, die Störung beseitigen

und das Gerät erneut in Betrieb nehmen.

Kühl-/Heizbetrieb des Super Modular

Multi-Klimasystems

• Obwohl sich jedes Innengerät im Super Modular

Multi-System separat steuern lässt, können

Kühl- und Heizbetrieb nicht gleichzeitig in

verschiedenen Innengeräten laufen, die an ein

Außengerät angeschlossen sind.

• Werden Kühl- und Heizbetrieb gleichzeitig

gewählt, schaltet das im Kühlbetrieb befindliche

Innengerät ab, und auf der Anzeige wird

angezeigt. Das sich im Heizbetrieb befindende

Innengerät läuft weiter.

• Wenn der Bediener einen nicht verfügbaren

Betrieb eingestellt hat, wird auf der Anzeige

angezeigt und der Betrieb schaltet ab.

Merkmale für den Heizbetrieb

• Zwischen dem Einschalten des Geräts und dem

Ausblas von Warmluft erfolgt eine Verzögerung.

• Das Außengerät kann im Betrieb abschalten,

wenn die Außentemperatur ansteigt.

• Bei Heizbetrieb läuft der Ventilator des Innengeräts

jede Stunde ca. 2 Minuten lang - diese Funktion

schützt das Innengerät und sie wird ungeachtet der

Einstellung des Ventilatormodus ausgeführt.

42

3-13. Einstellen der Luftausblasrichtung

Um die Kühl-/Heizwirkung zu erhöhen, sicherstellen, dass die Ausblaslamelle im Kühl- und Heizbetrieb richtig

eingestellt ist.

Kalte Luft sammelt sich in unteren und warme Luft in oberen Bereichen.

VORSICHT: Die Luftlenklamelle so einstellen, dass die Luft waagerecht ausgeblasen wird.

Ist die Lamelle auf Luftausblas nach unten eingestellt, bildet sich am Luftauslass oder auf der Lamellenfläche

Kondenswasser, das heruntertropfen kann.



• Die Luftlenklamelle horizontal einstellen.


• Die Luftlenklamelle nach unten einstellen.

• Wenn das Klimagerät abschaltet, stellt sich die Lamelle automatisch auf Ausblas nach unten.

• Bei Heizbetrieb in der Einstellung VORHEIZEN/ABTAUEN (PREHEAT/DEFROST ist die Luftlenklamelle

nach oben gerichtet. Die Bewegung beginnt wieder, wenn der VORHEIZ-/ABTAUBETRIEB beendet ist. Auf

der Fernbedienung wird gezeigt, selbst bei Heizbetrieb bei der Einstellung VORHEIZEN/ABTAUEN .

Einstellen der Luftausblasrichtung

1 Im Betrieb dieTaste drücken

Die Ausblasrichtung ändert sich bei jeder

Tastenbetätigung.


Die Luftlenklamelle nach unten

richten. Wird sie nach oben

gerichtet, wird warme Luft u. U.

nicht gleichmäßig verteilt.

Erste Initial Einstellung setup

UNIT

SET CL

1, 2, 3 4

Im Kühl-/Entfeuchtungsbetrieb

Die Luftlenklamelle nach

oben richten. Wird sie nach

unten gerichtet, kann sich am Luftausblas

Kondenswasser bilden und nach unten tropfen.

Initial setup

Erste Einstellung

Alle Betriebsarten

Verschiedene

Betriebsarten

Anzeige, wenn Lamelle nicht betätigt wird

Ventilator-/

Heizbetrieb

VENTILATOR-

Betrieb

Erste Einstellung

Kühl-/Entfeuchtungsbetrieb

43

Bewegen der Luftlenklamellen

2 Die Taste drücken, die Lamelle in die niedrigste Stellung bringen, erneut drücken.

wird angezeigt, und die Lamellenbewegung beginnt automatisch.

Bewegung anhalten

3 Die Taste erneut drücken, währen die Lamelle in Bewegung ist.

• Die Lamelle bleibt in der jeweiligen Stellung . Drücken Sie erneut, wechselt die

Luftausblasrichtung von der höchsten Stellung nach unten.

• In der Betriebsart KÜHLEN/ENTFEUCHTEN (COOL/DRY) bleibt die Lamelle nicht in der untersten Stellung

stehen. Wird die Lamelle bei Betrieb nach unten angehalten, geht sie in die 3. Stellung von oben.

4 Lamellenautomatik-Taste UNIT

• Die Taste UNIT drücken, um die Luftausblasrichtung für jedes Innengerät individuell einzustellen.

Bei Gruppensteuerung wird die Nummer des Innengeräts angezeigt.

Die Luftausblasrichtung für das angezeigte Innengerät einstellen.

• Wird keine Gerätenummer angezeigt, werden alle Innengeräte gleichzeitig betätigt.

• Bei jedem Drücken der Taste UNIT ändert sich die Anzeige wie folgt:

Keine Anzeige

Gerät Nr.

1-1

Gerät Nr.

1-2

Gerät Nr.

1-4

Gerät

Nr.1-3

Zwei-/Drei-Wege-Luftausblas

Je nach Konfiguration des Raums kann 2-Wege- oder 3-Wege-Luftausblas gewählt werden.

Beraten Sie sich wegen Einzelheiten mit Ihrem Händler, bei dem Sie das Klimagerät gekauft haben.

BEACHTEN:

• Wird Kühlbetrieb gewählt, während die Luftlenklamelle nach unten gerichtet ist, kann es sein, dass sich

an der Lamelle oder am Luftausblas Kondenswasser bildet.

• Wird Heizbetrieb gewählt, während sich die Luftlenklamelle in der horizontalen Stellung befindet, kann

u. U. die Raumtemperatur unausgeglichen sein.

• Die Luftlenklamelle nie per Hand betätigen, da dies eine Störung oder Verletzung zur Folge haben

könnte. Die Betriebsfunktionen auf der Fernbedienung für die Richtungsänderung benutzen.

44


Vertikale Einstellung

Kühlbetrieb

Die Luftlenklamelle horizontal einstellen.

Heizbetrieb

Die Luftlenklamelle nach unten richten.


• Siehe Seite 43.



Kühlbetrieb

Die Luftlenklamelle horizontal einstellen, so dass die

kühle Luft den ganzen Raum durchströmt.

Heizbetrieb

Die Luftlenklamelle nach unten richten, so dass die

Warmluft bis zum Boden strömt.

Horizontale Einstellung

Zur Änderung der Luftausblasrichtung nach rechts

oder links, das vertikale Gitter im Luftausblas in die

gewünschte Richtung bringen.


• Siehe Seite 43.

45



Kühlbetrieb

Die Luftlenklamelle horizontal einstellen, so dass die kühle

Luft den ganzen Raum durchströmt.

Heizbetrieb




Zur Änderung der Luftausblasrichtung nach rechts oder

links das vertikale Gitter im Luftausblas in die gewünschte

Richtung bringen.


Bei Verwendung eines Luftausblas-Gitters (separat

verkauft) die Luftausblasrichtung wie folgt einstellen:

Kühlbetrieb

Die Luftlenklamelle horizontal einstellen, so dass die kühle

Luft den ganzen Raum durchströmt.

Heizbetrieb



46

Wandgerät


Kühlbetrieb



Heizbetrieb




Zur Änderung der Luftausblasrichtung nach rechts

oder links das vertikale Gitter im Luftausblas in die

gewünschte Richtung bringen.


Kühlbetrieb



Heizbetrieb (nur Wärmepumpe)



Bodengerät


Kühlbetrieb



Heizbetrieb (nur Wärmepumpe)




Die vertikale Luftlenklamelle leicht anheben, in die

gewünschte Richtung bringen und wieder senken. In

diesem Fall nicht auf Schwenkbetrieb stellen.

2

1

In diesem Fall nicht die

Schwenkfunktion verwenden.

47

3-14. Betrieb und Leistung des Klimageräts

3-Minuten Schutzfunktion

Die 3-Minuten-Schutzfunktion verhindert nach dem Einschalten des Hauptstrom-/Schutzschalters 3 Minuten lang

den Gerätebetrieb.

Stromausfall

Ein Stromausfall während des Betriebs schaltet das Gerät vollständig ab.

• Um das Gerät neu zu starten, die Taste START/STOP auf der Fernbedienung drücken.

• Blitz oder ein drahtloses Autotelefon, das in der Nähe des Geräts betrieben wird, können zu Störungen des

Geräts führen. Den Hauptstromschalter oder Schutzschalter aus- und danach wieder einschalten. Die Taste

START/STOP auf der Fernbedienung drücken, um das Gerät neu zu starten.

Heizcharakteristika

Vorheizbetrieb

Das Klimagerät liefert nicht sofort nach dem Einschalten warme Luft. Warme Luft strömt erst nach ca. 5 Minuten

aus, sowie der Wärmetauscher aufgewärmt ist.

Steuerung der Warmluft (im Heizmodus)

Wenn die Raumtemperatur die Solltemperatur erreicht, wird die Ventilatordrehzahl automatisch reduziert und das

Außengerät schaltet ab.

Abtaubetrieb

Wenn das Außengerät während des Heizbetriebs vereist, startet der Abtauvorgang automatisch (für ca. 2 bis 10

Minuten) um die Heizleistung aufrecht zu erhalten.

• Die Ventilatoren sowohl des Innen- als auch des Außengeräts schalten während des Abtauvorgangs ab.

• Während des Abtauvorgangs wird das Abtauwasser von der Bodenplatte des Außengeräts abgeführt.

Heizleistung

Im Heizbetrieb wird die Wärme von außen absorbiert und in den Raum geführt. Diese Heizmethode wird

Wärmepumpensystem genannt. Ist die Außentemperatur zu niedrig, wird empfohlen, ein anderes Heizgerät

zusammen mit dem Klimagerät einzusetzen.

Achten Sie bei Schneefall und Frostbedingungen auf das Außengerät

• In Schneegebieten werden Luftein- und Luftauslass oft mit Schnee bedeckt oder frieren zu. Wenn dieser

Zustand nicht behoben wird, kann das Gerät ausfallen oder die Heizleistung ist ungenügend.

• Achten Sie in kalten Gebieten auf die Ablaufleitung, d.h. dass das Wasser ausreichend abfließt, um ein

Einfrieren zu vermeiden. Wenn Wasser in der Ablaufleitung oder im Außengerät einfriert, kann dies zum Ausfall

des Geräts oder ungenügender Heizleistung führen.

48

Betriebsbedingungen des Klimageräts

Um eine einwandfreie Leistung zu gewährleisten, die Klimageräte bitte unter den folgenden Temperaturbedingungen

betreiben.

Kühlbetrieb

Außentemperatur: -5°C bis 43°C

Raumtemperatur: 21°C bis 32°C (Trockenkugeltemperatur), 15°C bis 24°C (Feuchtkugeltemperatur)

VORSICHT: Die relative Luftfeuchte im Raum sollte unter 80% liegen. Wird das Klimagerät in Räumen mit

höherer Luftfeuchtigkeit betrieben, kann sich an der Oberfläche des Klimageräts Kondensation bilden.

Entfeuchtungsbetrieb

Außentemperatur: 15°C bis 43°C (max. Sauglufttemperatur 46°C)

Raumtemperatur: 17°C bis 32°C

Heizbetrieb

Außentemperatur: -15°C bis 15°C (Feuchtkugeltemperatur)

Raumtemperatur: 15°C bis 28°C (Trockenkugeltemperatur)

Wenn das Klimagerät außerhalb der o. a. Bedingungen betrieben wird, kann die Sicherheitsschutzvorrichtung

ausgelöst werden.

49

3-15. Wartung

Sicherstellen, dass der Hauptstromschalter bei Wartungsarbeiten ausgeschaltet ist.

WARNUNG: Wartungsarbeiten sollten von entsprechend

geschulten, kompetenten Klimatechnikern

ausgeführt werden.

VORSICHT: Um die Gefahr eines Stromschlags zu

vermeiden, die Tasten nie mit feuchten Händen

bedienen.

Tägliche Wartungsarbeiten

Reinigen des Luftfilters

1 Wenn auf der Fernbedienung die Anzeige

erscheint, muss der Luftfilter gereinigt werden.

2 Ein zugesetzter Luftfilter beeinträchtigt die Kühl-/

Heizleistung.

3 Nach dem Reinigen des Luftfilters die Taste

auf der Fernbedienung drücken.

4 Die Anzeige sollte verschwinden.


1 Das Einlassgitter öffnen

Die Klemmen im Einlassgitter nach innen schieben

und das Gitter vorsichtig herausnehmen.

1,

2

1

CODE No.

2 Den Luftfilter ausbauen

Den Ansatz am Luftfilter nach innen drücken und

den Filter herausnehmen.

Ansauggitter

2

Halteriemen

3 Den Luftfilter reinigen

Den Luftfilter mit dem Staubsauger reinigen. Wenn

dieser besonders verschmutzt ist, warmes Wasser

mit einem neutralem Reinigungsmittel verwenden.

Den Luftfilter nach dem Reinigen sorgfältig

trocknen, aber nicht in direktem Sonnenlicht.

3

Ansatz

Luftfilter

4 Den Luftfilter einsetzen

5 Das Einlassgitter schließen

Das Einlassgitter schließen und die Klemmen im

Einlassgitter nach außen schieben.

5

6 Taste drücken

Die Anzeige wird nicht mehr auf der

Fernbedienung angezeigt.

Ansauggitter

Ansatz

50

Reinigen des Ölschutzfilters

• Den Ölschutzfilter alle 2 Wochen reinigen.

• Den Filter mit warmem Wasser und neutralem

Reinigungsmittel oder mit Wasser reinigen.

• Den Filter gut durchspülen und nach dem Reinigen

mit Wasser gründlich trocknen. Den Filter zum

Trocknen nicht direktem Sonnenlicht aussetzen.

Reinigen der Luftlenklamelle

Die Luftlenklamelle kann bei Bedarf zum Reinigen

abgenommen werden.

1 Die Luftlenklamelle entfernen

Beide Lamellenenden halten und die Lamelle

entfernen, indem sie nach innen gedrückt wird, um

sie etwas zu biegen.

2 Die Luftlenklamelle mit Wasser reinigen

Die Lamelle bei Bedarf mit warmem Wasser und

einem neutralen Reinigungsmittel reinigen.

Informationen

• Der Ölschutzfilter schützt nicht vollständig gegen

Ölablagerungen, obwohl er einen ausgezeichneten

Schutz gegen diese Ablagerungen bietet.

• Die Reinigungsintervalle für den Ölschutzfilter sind

für Umgebungsbedingungen mit Ölruß mit einer

Dichte von 3,5 mg/m 3 berechnet.

• Die Reinigungsintervalle an die Bedingungen

anpassen.

1

2

Den Filter gründlich trocken, jedoch nicht in

direktem Sonnenlicht.

3 Die Luftlenklamelle wieder einsetzen

Zunächst ein Ende der Lamelle wieder in das Gerät

einsetzen und dann nach innen drücken, um das

andere Ende ebenfalls einsetzen zu können.

3 2

Die Luftlenklamelle durch

Drücken nach innen einsetzen

1 Einsetzen

Sicherstellen, dass die Luftlenklamelle wieder richtig

eingesetzt wurde

Prüfen, ob die Ausrichtung der Lamelle korrekt ist. Die

aufgedruckte Markierung muss oben und der Pfeil muss

nach außen gerichtet sein.


Die Mittelabdeckung halten und auf sich zu und leicht

nach unten ziehen. (Die Abdeckung lässt sich entweder

links oder rechts schieben. Wie zutreffend schieben und

herausnehmen.)

• Die Halterungen auf beiden Seiten entfernen.

• Den Luftfilter herausziehen.

Bei den Modellen AP0631, AP0481 und AP0561 den

Filter am Mittelteil greifen und herunterziehen.

VORSICHT: Nach der Reinigung die Sicherheitsbefestigung

wieder an der Abdeckung befestigen,

da es sonst zu Verletzungen kommen könnte.

51


1. In der Mitte und links/rechts an der Einlassöffnung

drücken, um diese zu öffnen.

2. Den Filter herausnehmen, indem er angehoben wird,

um ihn zu lösen, und ihn dann nach unten ziehen.

Den Luftfilter der 1-Weg-Kassette fest in der angegebenen

Position einsetzen.

VORSICHT: Nach der Reinigung die Sicherheitsbefestigung

wieder an der Abdeckung befestigen,

sonst könnte es zu Verletzungen kommen.


Das Luftansaugblech in Pfeilrichtung schieben und das

Blech dann nach unten herausnehemen. Den Hebel

unten am Gerät drehen, um den Luftfilter zu entfernen.

Klemme

Schlitzschraube

Filterrahmen halten und

Filter herausnehmen.


• Die Reinigungsmethode ist je nach Art des

Luftfilters unterschiedlich. Fragen Sie bitte beim

Hersteller oder beim Händler nach, bei dem Sie das

Gerät gekauft haben.

Vor der Kühlsaison

Reinigen der Ablaufwanne

• Wegen der Reinigung der Ablaufwanne mit Ihrem

Händler Kontakt aufnehmen.

Hat sich die Ablaufwanne oder Ablauföffnung mit

Schmutz zugesetzt, kann kein Wasser ablaufen. In

manchen Fällen kann Wasser aus der Ablaufwanne

überlaufen und auf Wand oder Boden laufen.

Die Ablaufwanne immer vor der Kühlsaison reinigen.

52


1 Das Einlassgitter öffnen

Die Griffmulde des Einlassgitters greifen und das

Gitter nach unten ziehen, um es zu öffnen.

2 Den Luftfilter herausnehmen

Den Luftfilter aus dem Einlassgitter nehmen, indem

Sie ihn in Ihre Richtung ziehen.

Einlassgitter

Einlassgitter-Griffmulde

Luftfilter

Einlassgitter-

Ansatz

Einlassgitter

3 Den Luftfilter reinigen

Den Filter mit einem Staubsauger und wenn er

besonders verschmutzt ist, mit warmem Wasser

und einem neutralen Reinigungsmittel reinigen.

Den Luftfilter nach dem Reinigen gut trocknen;

dabei direkte Sonneneinstrahlung vermeiden.

4 Den Filter wieder einsetzen

5 Das Einlassgitter schließen

Das Einlassgitter schließen und darauf achten, dass

es fest sitzt.

6 Die Taste drücken

Das Symbol auf der Fernbedienung

verschwindet.

Scharnier

Einlassgitter herausziehen;

gleichzeitig auf den Haken drücken.

Einlassgitter-

Ansatz

Luftfilter

Schieben

Einlassgitter

Wandgerät

Gehäuse und Einlassgitter

• Das Gehäuse mit einem trockenen weichen Tuch

abwischen.

• Falls erforderlich, das Gehäuse mit einem in lauwarmes

Wasser getauchten, feuchten Tuch reinigen.

Luftauslassgitter und Luftauslassklappe

• Für die Frontabdeckung keine abreibenden

Reinigungsmittel verwenden.

• Falls erforderlich, das Gitter und/oder die Lamelle

mit einem in lauwarmes Wasser getauchten,

feuchten Tuch reinigen.

Luftfilter

• Den Filter mit einem Staubsauger und wenn er

besonders verschmutzt ist mit warmem Wasser und


• Den Luftfilter nach dem Reinigen gut trocknen;


Luftfilter

(Luftfilter sitzt im

Einlassgitter)


Luftaustrittsgitter/

Luftlenklamelle

53


Reinigen der Ablaufwanne

• Wegen der Reinigung der Ablaufwanne bitte mit

Ihrem Händler Kontakt aufnehmen.

Hat sich die Ablaufwanne oder Ablauföffnung mit

Staub zugesetzt, dann kann das Wasser nicht

ablaufen und ggf. aus der Ablaufwanne überlaufen.

Die Ablaufwanne immer vor der Kühlsaison reinigen.

Einsetzen/Entnahme des Luftfilters

Den Luftfilter nach unten heraus ziehen und entfernen.

Den Luftfilter im Innengerät einsetzen und fest eindrücken.

Reinigen des Luftfilters

• Den Luftfilter mit einem Staubsauger oder wenn er

besonders schmutzig ist mit warmem Wasser und


• Den Luftfilter nach dem Reinigen gut trocknen;


Bodengerät

Luftaustrittsgitter/Luftlenklamelle


• Vor dem Reinigen des Klimageräts immer den

Stromkreis-Schutzschalter bzw. den Hauptstromschalter

abschalten.

• Den Luftfilter alle zwei Wochen reinigen. Wenn der

Luftfilter mit Staub zugesetzt ist, ist die Leistung

des Klimageräts beeinträchtigt.

Luftfilter

(Luftfilter sitzt im Lufteintrittsgitter)



• Die Ablaufwanne bzw. den Ablaufbehälter reinigen.

Hat sich die Ablaufwanne/der Ablaufbehälter mit

Staub zugesetzt, kann Wasser überlaufen.

Entfernen der Frontabdeckung

• Den Haken des Luftfilters an der Frontabdeckung

nach unten drücken.

• Den Luftfilter herausziehen, um ihn zu entfernen.

• Dabei nicht den Schaltkasten, die vorhandenen

Kabel, die Kältemittelleitungen etc. berühren.

Luftaustritt

Ablaufsammler

(mit Siebfilter)

Luftfilter

(Luftfilter sitzt im Lufteintritts-Gitter)

Frontabdeckung (unten)

54

Reinigen des Hauptgeräts/der Fernbedienung.

• Diese mit einem weichen, trockenen Tuch

abwischen.

• Ist das Hauptgerät sehr verschmutzt, es mit

einem feuchtwarmen Tuch abwischen. Für die

Fernbedienung bitte ein trockenes Tuch verwenden.

• Kein Reinigungsbenzin, keinen Verdünner, keine

Politur oder ähnliche Lösungsmittel zum Reinigen

verwenden. Dadurch könnten Risse entstehen oder

sich die Farbe ablösen.

Wenn Sie das Gerät länger als einen Monat nicht

verwenden:

• bitte den Ventilator einen halben Tag lang laufen

lassen, damit das Hauptgerät innen trocknet.

• den Hauptstromschalter abschalten.

• den Luftfilter reinigen und wieder so einsetzen, wie

er zuvor war.

Vor der Kühlsaison (Hochdruck-Kanalgerät)

Ablaufwanne bzw. Ablaufbehälter (mit Filter) reinigen.

VORSICHT: Wenn die Ablaufwanne oder der

Ablaufbehälter sehr viel Staub enthält, kann Wasser

überlaufen.

Wegen der Reinigung der Ablaufwanne bzw. des

Ablaufbehälters mit dem Händler Kontakt aufnehmen,

bei dem Sie das Gerät gekauft haben.

Verdünner Thinner

Reini-

Polishing Politur Benzene

powder gungs-

Chemisches

Chemical

Benzin

Wischtuch floor-cloth

Nicht verwenden

55

3-16. Effiziente Verwendung des Klimageräts

Den Luftfilter häufig reinigen

• Ist der Luftfilter verstopft, wird die Kühl-/

Heizleistung beeinträchtigt.

Fester und Türen schließen

• Alle Fenster und Türen geschlossen halten, so dass

die warme/kühle Luft nicht entweichen kann.

Fenster und Türen

schließen

Regelmäßig

prüfen

Den Raum nicht zu sehr kühlen/heizen.

WARNUNG: Setzen Sie sich nicht zu lange kühler

Luft aus, da dies zu gesundheitlichen Schäden

führen kann.

Gleichmäßige Raumtemperatur

• Die Luftausblasrichtung mit den Luftlenklamelen

einstellen.

• Empfohlene Sollwert-Temperatur

Kühlung 23 bis 25°C

Heizung 22 bis 24°C

Nicht zu

stark kühlen

56

3-17. Störungsermittlung

Prüfen Sie folgende Punkte, ehe Sie technische Unterstützung anfordern.

Symptom

Außengerät • Wasser oder kalte,

dunstige Luft strömt

aus dem Gerät.

• Manchmal ist ein

Luftgeräusch zu hören.

Ursache

• Ventilatormotor des Außengeräts schaltet ab und geht in den Abtaumodus über.

• Magnetventil läuft, wenn der Abtaumodus beginnt oder aufhört.

Normaler Betrieb

Innengerät • Manchmal ist ein

Luftgeräusch zu hören.

• Schwache Knarr-/

Quietschgeräusche

• Gerüche.

• Die Betriebsanzeige

blinkt auf.

• Die ‘Standby’-Anzeige

leuchtet auf.

• Kühle Luft strömt aus

einem Innengerät im

Standby-Modus.

• Nach dem Einschalten

ist ein Klickgeräusch zu

hören.

• Beim Anlauf, im Betrieb und direkt nach dem Betrieb können Kältemittel-Strömungsgeräusche zu hören

sein. Diese können in den ersten 2 oder 3 Betriebsminuten lauter sein.

• Geräusche können entstehen, wenn sich der Wärmetauscher aufgrund von Temperaturveränderungen

leicht ausdehnt bzw. zusammenzieht.

• Gerüche können am Gerät haften.

• Die Anzeige blinkt, wenn das Gerät nach einem Stromausfall wieder anläuft oder wenn der Strom das

erste Mal eingeschaltet wird.

• Wenn kein Kühlbetrieb erfolgen kann, weil ein anderes Innengerät auf Heizbetrieb geschaltet ist.

• Wenn der Klimasystem-Betreiber das Gerät fest auf Kühlung oder Heizung eingestellt hat und eine

andere Betriebsart gewählt wird.

• Wenn der Ventilatorbetrieb abgeschaltet worden ist, um den Ausblas warmer Luft zu verhindern.

• Wenn ein anderes Innengerät im Heizbetrieb läuft, kann von einem Gerät im Standby-Modus kühle Luft

entweichen.

• Wenn die Impulsmodulationsventile in Betrieb sind, werden Geräusche erzeugt.

Betrieb schaltet automatisch ein und aus • Prüfen, ob die TIMER-Funktion eingestellt ist.

Anormaler Betrieb

Läuft nicht • Prüfen, ob ein Stromausfall aufgetreten ist.

• ist der elektrische Trennschalter ausgeschaltet?

• Ist die Sicherung durchgebrannt bzw. hat der Schutzschalter ausgelöst?

• Ist die Schutzvorrichtung aktiviert worden?

• Ist die TIMER Ein-Funktion eingestellt worden?

• Sind Kühl- und Heizbetrieb gleichzeitig gewählt worden? (Standby-Anzeige an der Fernbedienung

prüfen)

Silent

Luft wird nicht ausreichend gekühlt/erwärmt • Ist der Luftein- oder -austritt des Außengeräts blockiert?

• Sind irgendwelche Türen oder Fenster offen?

Seltsam!

• Ist der Luftfilter blockiert?

• Ist die Luftlenklamelle in der richtigen Stellung?

• Ist der Ventilator auf die niedrige (LOW) oder mittlere (MED) Stufe eingestellt?

• Ist Ventilatorbetrieb (FAN) eingestellt?

• Ist der Temperatur-Sollwert korrekt?

• Sind Kühl- und Heizbetrieb gleichzeitig gewählt worden? (Standby-Anzeige an der Fernbedienung

prüfen)

Wenn eines oder mehrere der folgenden Symptome eintreten, das Gerät unverzüglich ausschalten und den

Trennschalter in die Position AUS (AUS) stellen. Setzen Sie sich mit dem Händler in Verbindung, bei dem Sie das

Gerät gekauft haben.

• Stromschalter ist abgenutzt/arbeitet unzuverlässig.

• Sicherung bzw. Trennschalter werden häufig ausgelöst.

• Fremdstoffe oder Wasser in den Geräten.

• Wenn eine Fehlerursache scheinbar behoben wurde, aber die Schutzvorrichtungen noch immer auslösen.

• Ein anderer ungewöhnlicher Zustand ist vorhanden.

57

4. TYPISCHE KÄLTEMITTELVERROHRUNG

4-1. Leitgerät (5, 6, 8, 10, 12 PS)

Modell: MMY-MAP0501HT, MAP0601HT, MAP0801HT, MAP1001HT, MAP1201HT

(8,10,12 hp)

1

(PMV1)

(PMV2)

M

2

(8,10,12 hp)

5

3

(TE1)

(Rechts)

4

(Links)

3

(TO)

6

4

(5,6 hp)

(PMV1)

3

(TL)

5

7 (SV5)

0

!

@

9

7 (SV2)

8

@

$

3 (TS1)

%

7 (SV3D)

@

5

5

#

7 (SV41) 9 9 7 (SV42)

!

!

&

3

(TD1)

@

7

(SV3C)

&

3

(TD2)

^

@

Verdichter 1

(Inverter)

7

(SV3E)

3 (TK3)

5 5

@

3

(TK1)

9 9

3

(TK4)

*

@

3

(TK2)

Verdichter 2

(Inverter)

@

5 5

5

9

7

(SV3A)

7

(SV3B)

9

( ) q

1. Axialventilator

2. Ventilatormotor

3. Sensor

4. Außenluft-Wärmetauscher

5. Siebfilter

6. Impulsmodulationsventil (PMV)

7. Magnetventil

8. 4-Wege-Ventil

9. Rückschlagventil

10. Hochdruck-Sensor

11. Prüfanschluss

12. Kapillarrohr

13. Ölabscheider

14. Niederdruck-Sensor

15. Flüssigkeitsbehälter

16. Sammler

17. Hochdruck-Schalter

18. Ölbehälter

19. Ausgleichsleitungs-Serviceventil

20. Flüssigkeitsleitungs-Serviceventil

21. Gasleitungs-Serviceventil

58

4-2. Erklärung der Funktionsteile

Teilebezeichnung

Erklärung Funktionsteil

Magnetventil 1. SV3A (Stecker CN324: Rot)

1) Geschlossen: Öl kann in Öltank laufen/im Öltank bleiben

2) Offen: Öl kann den Öltank verlassen

4-Wege-Ventil

2. SV3B (Stecker CN313: Blau)

1) Offen: Öl kann über die Ausgleichsleitung in das Außengerät zurückfließen

3. SV3C (Stecker CN314: Schwarz)

1) Offen: Beaufschlagt den Öltank mit Druck

4. SV3D (Stecker CN323: Weiß)

1) Offen: Öl wird vom Ölabscheider an den Verdichter gefördert

5. SV3E (Stecker CN323: Weiß)

1) Im Betrieb offen, gleicht die Ölmenge zwischen den Verdichtern aus

6. SV2 (Stecker CN312: Weiß) (Heißgas-Bypass)

1) Auslösfunktion Niederdruck

2) Auslösfunktion Hochdruck

3) Gasausgleich-Funktion in Stillstandzeiten

7. SV41

SV42

(Stecker CN311: Blau) (Gasausgleichs-Regelung beim Verdichteranlauf)

1) Für Gasausgleich beim Anlauf

2) Auslösfunktion Hochdruck

3) Auslösfunktion Niederdruck

8. SV5 (Stecker CN310: Weiß) (nur für Heizmodell)

1) Schutzfunktion bei ansteigendem Hochdruck im Heizbetrieb

(Stecker CN317: Blau)

1) Umschalten Kühlung/Heizung

2) Umkehr Abtauvorgang

Impulsmodulationsventil PMV1, 2 (Stecker CN300, 301: Weiß)

1) Überhitzungsregelung im Heizbetrieb

2) Flüssigkeitsleitungs-Absperrfunktion bei abgeschaltetem Folgegerät

3) Unterkühlungsregelung im Kühlbetrieb

Ölabscheider

Temperatursensor

1. TD1

TD2

1) Schutz bei schneller Ölabnahme (senkt den Ölstrom zum Kreislauf)

2) Reservefunktion bei zuviel Öl

(TD1: Stecker, CN502: Weiß, TD2: Stecker, CN503: Rosa)

1) Verdichtungstemperatur-Schutz, Auslösung

Drucksensor

2. TS1 (Stecker CN504: Weiß)

1) Überhitzungsregelung im Heizbetrieb

3. TE1 (Stecker CN505: Grün)

1) Abtauregelung im Heizbetrieb

2) Außenventilatorregelung im Heizbetrieb

4. TK1, TK2,

TK3, TK4

TK1 Stecker CN514: Schwarz, TK2 Stecker CN515: Grün,

TK3 Stecker CN516: Rot, TK4 Stecker CN523: Gelb

1) Überprüft den Ölstand im Verdichter

5. TL (Stecker CN521: Weiß)

1) Erfasst Unterkühlungstemperatur im Kühlbetrieb

6. TO (Stecker CN507: Gelb)

1) Erfasst die Außentemperatur

1. Hochdrucksensor

(Stecker CN501: Rot)

1) Erfasst Hochdruck und regelt Verdichterleistung

2) Erfasst Hochdruck im Kühlbetrieb und regelt den Ventilator bei niedriger Außentemperatur im Kühlbetrieb

Heizung

2. Niederdrucksensor

Verdichter-Kurbelwannenheizung

(Stecker CN500: Weiß)

1) Erfasst Niederdruck im Kühlbetrieb und regelt Verdichterleistung

2) Erfasst Niederdruck im Heizbetrieb und regelt die Überhitzung

(Verdichter 1 Stecker CN316: Weiß, Verdichter 2 Stecker CN315: Blau)

1) Verhindert Flüssigkeitsansammlung im Verdichter

Ausgleichsleitung

Sammlergehäuse-

Heizung

(Stecker CN321: Rot)

1) Verhindert Flüssigkeitsansammlung im Sammler

1) Ölausgleichsleitung zwischen den Außengeräten

59


1 2

3

0

9

4

6

5

(TC2)

5

(TCJ)

5

(TA)

7

M

8

5

(TC1)

Hinweis: Die Geräte MMU-AP0071YH bis AP0121YH haben keinen TC2-Sensor.

1. Flüssigkeitsseite

2. Gasseite

3. Siebfilter


5. Sensor

6. Verteiler

7. Ventilator


9. Luft-Wärmetauscher Innengerät


Teilebezeichnung

Erklärung Funktionsteil

Impulsmodulationsventil PMV (Stecker CN082 (6P): blau)

1) Überhitzungsregelung im Kühlbetrieb

2) Unterkühlungsregelung im Kühlbetrieb

3) Pumpt im Kühlbetrieb Kältemittelöl um

4) Pumpt im Heizbetrieb Kältemittelöl um

Temperatursensor 1. TA (Stecker CN104 (2P): gelb)

1) Erfasst die Raumtemperatur

2. TC1 (Stecker CN100 (3P): braun)

1) PMV-Überhitzungsregelung im Kühlbetrieb

3. TC2 (Stecker CN101 (2P): schwarz)

1) PMV-Unterkühlungsregelung im Heizbetrieb

4. TCJ (Stecker CN102 (2P): rot)

1) PMV-Überhitzungsregelung im Kühlbetrieb

2) [nur MMU-AP0071 bis AP0121YH]

PMV-Unterkühlungsregelung im Heizbetrieb

60

5. SCHEMATISCHE DARSTELLUNG DER KÄLTEMITTEL-

LEITUNGEN IN EINEM MODULAREN SYSTEM

5-1. Normalbetrieb (Kühlbetrieb/Abtaubetrieb)

1

(MMY-MAP1001H)

$


FM

FM

TE1

TE1

TO

TO

PMV1

TL

5

PMV2

SV5

SV3D

SV41

3

OS

SV2

2

SV42

4

TS1

PMV1

TL

5

PMV2

SV5

SV3D

SV41

3

OS

SV2

2

SV42

4

TS1

hp

TD1

SV3C

TD2

hp

6

hp

TD1

SV3C

TD2

hp

6

TK3

7 8

7

TK3

8

SV3E

TK1

TK4

TK2

9

SV3E

TK1

TK4

TK2

9

SV3A

SV3A

SV3B

SV3B

0

!

@

@

!

# # # # # # # #

PMV

TC2

TCJ

TC1

PMV

TC2

TCJ

TC1

PMV

TC2

TCJ

TC1

PMV

TC2

TCJ

TC1

Innengerät

1. Leitgerät


3. Pd-Sensor

4. Ps-Sensor


Hochdruckgas oder Kältemittelkondensat

Verdampftes Kältemittelgas (Niederdruckgas)

6. Sammler

7. Verdichter 1



10. Ausgleichsleitung

11. Flüssigkeitsleitung

12. Gasleitung

13. Siebfilter

14. Folgegerät

Beispiel: 20-PS-System

Hinweis: Ein Außengerät, das an Innen-/Außenverbindungsleitungen angeschlossen ist, ist das Leitgerät,

das andere Gerät ist das Folgegerät.

61

5-2. Normalbetrieb (Heizbetrieb)

1


$


FM

FM

TE1

TE1

TO

TO

PMV1

TL

5

PMV2

SV5

SV3D

SV41

3

OS

SV2

2

SV42

4

TS1

PMV1

TL

5

PMV2

SV5

SV3D

SV41

3

OS

SV2

2

SV42

4

TS1

hp

TD1

SV3C

TD2

hp

6

hp

TD1

SV3C

TD2

hp

6

TK3

7 8

7

TK3

8

SV3E

TK1

TK4

TK2

9

SV3E

TK1

TK4

TK2

9

SV3A

SV3A

SV3B

SV3B

0

!

@

@

!

# # # # # # # #

PMV

TC2

TCJ

TC1

PMV

TC2

TCJ

TC1

PMV

TC2

TCJ

TC1

PMV

TC2

TCJ

TC1

Innengerät



1. Leitgerät


3. Pd-Sensor

4. Ps-Sensor


6. Sammler












62

5-3. Notbetrieb (Kühlbetrieb, wenn das Leitgerät ausgefallen ist)


1

Ausfall

FM

TE1

* 1

PMV1 PMV2

SV5

TL

3

OS

SV3D

5

SV41

hp

TD1

TK3

TK1

SV3E TK4

SV3A

* 3 * 2

SV2

SV3C

7 8

TK2

9

0

!

@

TD2

SV42

hp

SV3B

2

TO

4

6

TS1

Wird im Notbetrieb

vorübergehend als

Leitgerät adressiert.

PMV1

TL

5

PMV2

TE1

SV3D

$


SV5

SV41

hp

TD1

SV3E

3

7

FM

TK1

TK3

TK4

SV3A

OS

SV2

SV3C

TK2

TD2

SV42

hp

SV3B

TO

TS1

*1. Wenn am PMV ein Flüssigkeitsleck entsteht, das

gepackte Ventil an der Flüssigkeitsseite ganz schließen.

*2. Gasleitungs-Serviceventil ganz schließen.

*3. Gepacktes Ausgleichsleitungsventil ganz öffnen.

9

8

2

4

6

@

!

# # # # # # # #

PMV

TC2

TCJ

TC1

PMV

TC2

TCJ

TC1

PMV

TC2

TCJ

TC1

PMV

TC2

TCJ

TC1

Innengerät



1. Leitgerät


3. Pd-Sensor

4. Ps-Sensor


6. Sammler












63

5-4. Notbetrieb (Heizbetrieb, wenn das Leitgerät ausgefallen ist)


1

Ausfall

FM

TE1

* 1

PMV1 PMV2

SV5

TL

3

OS

SV3D

5

SV41

hp

TD1

TK3

TK1

SV3E TK4

SV3A

* 3 * 2

SV2

SV3C

7 8

TK2

9

0

!

@

TD2

SV42

hp

2

SV3B

TO

4

6

TS1

Wird im Notbetrieb

vorübergehend als

Leitgerät adressiert.

PMV1

TL

5

PMV2

TE1

SV3D

$


SV5

SV41

hp

TD1

SV3E

3

7

FM

TK1

TK3

TK4

SV3A

OS

SV2

SV3C

TK2

TD2

SV42

hp

SV3B

TO

TS1

*1. Wenn am PMV ein Flüssigkeitsleck entsteht, das

gepackte Ventil an der Flüssigkeitsseite ganz schließen.

*2. Gasleitungs-Serviceventil ganz schließen.


9

8

2

4

6

@

!

# # # # # # # #

PMV

TC2

TCJ

TC1

PMV

TC2

TCJ

TC1

PMV

TC2

TCJ

TC1

PMV

TC2

TCJ

TC1

Innengerät



1. Leitgerät


3. Pd-Sensor

4. Ps-Sensor


6. Sammler












64

5-5. Kältemittel-Rückgewinnung bei ausgefallenem Außengerät (bei Ausfall

des Folgegeräts)

1


Ausfall

$


FM

FM

TE1

TE1

TO

TO

PMV1

TL

5

PMV2

SV5

SV3D

SV41

3

OS

SV2

2

4

SV42

TS1

PMV1

TL

5

PMV2

SV5

SV3D

SV41

3

OS

SV2

2

4

SV42

TS1

hp

TD1

SV3C

hp

TD2

6

hp

TD1

SV3C

hp

TD2

6

TK3

7 8

7

TK3

8

SV3E

TK1

TK4

TK2

9

SV3E

TK1

TK4

TK2

9

SV3A

SV3A

SV3B

SV3B

0

!

@

* 1 * 2

* 3


*2. Gepacktes Flüssigkeitsseitenventil ganz schließen.

*3. Serviceventil auf der Gasseite ganz öffnen ‡ 10

Minuten nach Betriebsstart ganz schließen.

@

!

# # # # # # # #

PMV

TC2

TCJ

TC1

PMV

TC2

TCJ

TC1

PMV

TC2

TCJ

TC1

PMV

TC2

TCJ

TC1

Innengerät



1. Leitgerät


3. Pd-Sensor

4. Ps-Sensor


6. Sammler












65

6. ÜBERSICHT ÜBER DIE REGELUNG


6-1-1. Regelungs-Spezifikationen

Nr. Posten Spezifikationen Bemerkungen

1 Stromversorgung wird

zurückgestellt

1. Identifizierung des Außengeräts

Wenn die Stromversorgung zurückgestellt wird, werden die Außengeräte einzeln

identifiziert und eine Kommunikation hergestellt.

2. Prüfcode löschen

Wenn die Stromversorgung zurückgestellt wird, erfolgt auch eine Zurücksetzung

des Prüfcodes. Wenn beim Neustart noch immer ein anormaler Zustand vorliegt,

wird der Prüfcode nochmals auf der Fernbedienung angezeigt.

2 Auswahl Betriebsart 1. Die Betriebsart wird auf der Basis des von der Fernbedienung oder der

Zentralregelung empfangenen Befehls ausgewählt.

* Funktion gilt nicht für Kanalgeräte

Fernbedienungs-Befehl

STOP

FAN

COOL

DRY

HEAT

Übersicht Regelung

Schaltet das Gerät ab

Nur Ventilatorbetrieb

Kühlbetrieb

Entfeuchtungsbetrieb*

Heizbetrieb

3 Raumtemperaturregelung

1. Sollwerttemperatur-Einstellungsbereich an der Fernbedienung (°C)

Kühlen/Entfeuchten Heizen

Verdrahteter Typ 18 bis 29°C 18 bis 29°C

Infrarot-Typ 18 bis 30°C 18 bis 30°C

2. Die Sollwerttemperatur im Heizbetrieb kann mit Posten-Code (DN) 06 korrigiert

werden. Die Service-Modus-Aktivierung wird in Abschnitt 7-1-1 beschrieben.

Einstellwerte 0 2 4 6

Sollwerttemp.-Korrektur +0°C +2°C +4°C +6°C

Werkseitige Einstellung

Einstellwert 2

4 Automatische

Leistungsregelung

1. Der Unterschied zwischen dem Temperaturwert am Raumsensor Ta und

dem an der Fernbedienung gewählten Sollwert wird zur Bestimmung der

Anforderungshäufigkeit am Außengerät verwendet.

5 Luftleistungsregelung 1. Mit der Fernbedienung die Betriebsarten “HOCH (HH)”, “MITTEL (M)”, “NIEDRIG

(L)” oder “AUTO” wählen.

2. Der Unterschied zwischen dem Temperaturwert am Raumsensor Ta und

dem an der Fernbedienung gewählten Sollwert wird zur Regelung der

Luftleistungseinstellung im Automatik-Modus (AUTO) verwendet.

66


6 Kaltluftausblas-Sperre 1. Im Heizmodus wird der höchste Temperaturwert der Sensoren TC2 und TCJ zur

Bestimmung des oberen Ventilatordrehzahl-Grenzwerts herangezogen.

• Wenn Zone B 6 Minuten lang in Betrieb war, wechselt dieser zu Zone C.

• Im Abtaubetrieb werden alle Regelpunkte um 6°C nach oben verlagert.

(˚C)

32

30

28

26

20

16

D

C

E

B

A

Zone A zone: A: AUS OFF

Zone B:

B zone:

über 26°C, unter 28°C NIEDRIG

Zone Over C: 26˚C, below 28˚C, LOW

über C zone: 28°C, unter 30°C MITTEL

Zone Over D: 28˚C, below 30˚C, MED

über D zone: 30°C, unter 32°C HOCH

Zone Over E: 30˚C, Extra-HOCH below 32˚C, HIGH

E zone: Ultra HIGH

• In Zonen D und E hat die

Ventilatorbetriebs-Anforderung von

der Fernbedienung Priorität.

• In Zonen A und B wird

angezeigt.

7 Frostverhinderungsregelung

1. Im Kühlbetrieb erfasst das Gerät die Temperatur der Sensoren TC1, TC2 (falls

vorgesehen) und TCJ.

Um Einfrieren des Wärmetauschers zu verhindern, schaltet der Betrieb ab, wenn:

• die Zone J 5 Minuten lang erfasst wird. Die Anweisung “S0” wird an das

Außengerät übermittelt.

• Wenn Zone K erfasst wird, wird der Timerablauf unterbrochen und angehalten.

• Wenn Zone I erfasst wird, wird der Timer gelöscht und der Betrieb kehrt zum

normalen Status zurück.

• Die Anweisung “SO” wird übermittelt, mit einer Fortsetzung in Zone J, und die

Innenventilator-Betriebsart bleibt auf NIEDRIG, bis Zone I erreicht ist.

Rückstellbedingungen:

• TC1, TC2 (falls vorgesehen) und TCJ ≥ 12°C

• seit der Abschaltung sind 20 Minuten vergangen.

(˚C)

P1

Q1

J

K

a

TC1 TC2, TCJ

P1 10°C (5°C) 10°C

Q1 0°C –14°C

2. Im Kühlbetrieb arbeitet das Gerät wie unten beschrieben auf der Basis der von

TC2 (falls vorgesehen) und TCJ erfassten Temperatur.

• Wird Zone M 45 Minuten lang erfasst, wird die Anweisung “S0” an das

Außengerät übermittelt.

• Wenn Zone N erfasst wird, wird der Timerablauf unterbrochen und angehalten.

• Wenn Zone M erneut erfasst wird, beginnt der Timerablauf von vorn.

• Wenn Zone L erfasst wird, wird der Timer gelöscht und der Betrieb kehrt zum

normalen Status zurück..

Rückstellbedingungen:

• TC1, TC2 (falls vorgesehen) und TCJ ≥ 12°C

• seit der Abschaltung sind 20 Minuten vergangen.

(˚C)

P2

Q2

L

N

M

TC2, TCJ

P2 5°C

Q2 –2,0°C

67


8 Kältemittel- und

Ölrückgewinnung im

Kühlbetrieb

Innengeräte, die in den Betriebsarten ‘Standby’, ‘Keine Anforderung’ oder

‘Ventilatorbetrieb’ im Kühlbetrieb ein Signal zur Kältemittel- und Ölrückgewinnung vom

Außengerät erhalten, öffnen das jeweilige PMV wie vorgegeben.

• Rückgewinnungs-Vorgang wird

normalerweise alle 2 Stunden

durchgeführt.

9 Kältemittel- und

Ölrückgewinnung im

Heizbetrieb

10 Kompensationsregelung

für kurzen,

unterbrochenen

Betrieb

11 Ablaufpumpenregelung

12 Abführen der

Restwärme

Innengeräte, die in den Betriebsarten ‘Standby’, ‘Keine Anforderung’ oder

‘Ventilatorbetrieb’ im Heizbetrieb ein Signal zur Kältemittel- und Ölrückgewinnung vom

Außengerät erhalten:

• öffnen das jeweilige PMV wie vorgegeben

• schalten den Ventilatorbetrieb ab

• betreiben den Innenventilator nach Ablauf des Rückgewinnungs-Vorgangs etwa 1

Minute lang (4-Wege-Kassette)

1. Der Betriebsmodus läuft nach dem Start noch 5 Minuten weiter, selbst wenn das

Gerät in den Modus ‘Keine Anforderung’ schaltet.

2. Schaltet das Innengerät nach Änderung der Solltemperatur auf der Fernbedienung

in den Modus ‘Keine Anforderung’, hat der Betriebsmodus Vorrang und läuft 5

Minuten weiter.

Im Kühl- oder Entfeuchtungsbetrieb:

1. Die Ablaufpumpe läuft.

2. Ist der Schwimmerschalter aktiviert, wenn die Ablaufpumpe in Betrieb ist, wird ein

Prüfcode angezeigt.

Im Heizbetrieb:

1. Die Ablaufpumpe läuft nicht.

2. Ist der Schwimmerschalter aktiviert, schaltet das Innengerät in den Status ‘Keine

Anforderung’ und die Ablaufpumpe ein.

3. Ist der Schwimmerschalter nach 5 Minuten noch immer aktiviert, wird der Betrieb

abgeschaltet und ein Prüfcode angezeigt.

1. Wenn der Heiztbetrieb abgeschaltet wird, läuft der Ventilator des Innengeräts noch

30 Sekunden in der Einstellung NIEDRIG weiter.

• Rückgewinnungs-Vorgang wird

normalerweise jede Stunde

durchgeführt.

• Ein Innengerät im ‘Ventilatorbetrieb’

oder im Modus ‘Keine Anforderung’

zeigt auf der Fernbedienung das

Symbol .

• Prüfcode [P10]

13 Luftleitlamellen-

Regelungsautomatik

14 Anzeige Filtersymbol

(nicht für Infrarot-Typ)

TCB-AX21E separat

geliefert

1. Wird ein Luftlenklamellen-Signal von der Fernbedienung empfangen und der

Ventilator des Innengeräts läuft, wird die Luftlenklamelle betätigt.

2. Bei der 4-Wege-Kassette wird die Luftlenklamelle automatisch nach unten gestellt,

wenn der Betrieb abschaltet.

3. Bei der 4-Wege-Kassette wird die Luftlenklamelle bei der Vorbereitung des

Heizbetriebs automatisch horizontal gestellt.

1. Die Betriebsdauer des Innengerät-Ventilators wird gespeichert und nach einem

voreingestellten Zeitraum wird das Filter-Wartungssignal an die Fernbedienung

übermittelt und das Filtersymbol auf dieser Fernbedienung angezeigt.

2. Wenn das Filter-Rückstellsignal von der Fernbedienung empfangen wird, wird die

abgespeicherte Betriebsdauer aus dem Speicher gelöscht und das Filtersymbol auf

der Fernbedienungsanzeige verschwindet.

68


15 Standby-Betrieb Standby-Betrieb wird auf der Fernbedienung angezeigt, wenn:

• “ ” wird gezeigt.

Standby Heizbetrieb

• der Prüfcode [P05] erscheint (Fehler in der Stromversorgung).

• der KÜHL-/ENTFEUCHTUNGS-Betrieb nicht ausgeführt werden kann, weil sich ein

anderes Innengerät im HEIZBETRIEB befindet.

• der HEIZ-Betrieb nicht ausgeführt werden kann, weil dem KÜHL-Betrieb Vorrang

eingeräumt wurde (Außengerät Schnitt-stelle PCB SW11 1-Bit steht auf EIN) und

ein weiteres Innengerät sich im KÜHL-/ENTFEUCHTUNGS-Betrieb befindet.

• VENTILATOR-Betrieb nicht ausgeführt werden kann, weil das System gerade einen

Kältemittel- und Öl-Rückgewinnungsvorgang im dem Heizbetrieb durchführt.

• Prüfcode [P10] wird angezeigt (Kondensatüberlauf im Innengerät).

• Prüfcode [P23] wird angezeigt (Sperralarm).

Befindet sich ein Innengerät im Standby-Modus, ist es im Zustand „Keine Anforderung“.

16 Zentralregelungs-

Modus

Standby Heizbetrieb wird auf der Fernbedienung angezeigt, wenn:

• das Innengerät sich im Zustand ‚Keine Anforderung’ befindet.

• der Innengerät-Ventilator mit geringerer Drehzahl läuft als vorgegeben, um ein

Ausblasen kalter Luft zu vermeiden (und auch während des Abtauvorgangs).

• der HEIZ-Betrieb nicht ausgeführt werden kann, weil dem KÜHL-Betrieb Vorrang

eingeräumt wurde (Außengerät Schnitt-stelle PCB SW11 1-Bit steht auf EIN) und

ein weiteres Innengerät sich im KÜHL-/ENTFEUCHTUNGS-Betrieb befindet.

Standby Heizbetrieb wird angezeigt, bis eine Rückstellung obiger Bedingungen erfolgt ist.

1. Die Funktionen und Einstellungen, die mit der Fernbedienung ausgewählt und

eingestellt werden können, sind auch über die Zentralregelung zugänglich.

2. Die Zentralregelung kann verwendet werden, um den Betrieb einzelner Geräte über

die Fernbedienung (TCB-SC642TLE) zu unterbinden, wie nachstehend angeführt:

• [Zentralregelungs-Modus 1]:

sperrt den individuellen EIN/AUS-Betrieb


sperrt die individuellen EIN/AUS-, MODUS- und Solltemperatur-Funktionen


sperrt die individuellen MODUS- und Solltemperatur-Funktionen


sperrt die MODUS-Funktion

3. Für eine verdrahtete Fernbedienung (RBC-AMT21E), leuchtet das Symbol im

Anzeigeteil der Fernbedienung auf, um den Zentralregelungs-Modus anzuzeigen.

• “ ”wird gezeigt.

• Wenn eine Funktion über die

Zentralregelung erfolgt, ist ein

Signalton zu hören.

69


6-2-1. Betriebsbeginn/-ende

Verdichter, Magnetventil, Impulsmodulationsventil (PMV), Außengerät-Ventilator etc. werden über die Innengerät-

Fernbedienung geregelt. Das Folge-Außengerät schaltet durch eine Anweisung vom Leit-Außengerät ab/ein.

Nr. Posten Erklärungen zum Betrieb mit Anwendungsdaten etc. Bemerkungen

1 Impulsmodulationsventil-Regelung

(PMV-

Regelung)

1. In jedem Außengerät gibt es 2 PMVs (PMV 1 und PMV 2)

• Jedes PMV wird im Betrieb von 90 bis 1000 Impulsen geregelt.

• Im Kühlbetrieb hängt die Öffnung des PMV von den erfassten Werten des TL-

Sensors und des Pd-Drucksensors ab (Unterkühlungs-Regelung).

• Im Heizbetrieb hängt die Öffnung des PMV von den erfassten Werten der TSund

TD-Sensoren sowie des Pd-Drucksensors ab (Überhitzungs-Regelung).

• Jedes PMV wird ganz geschlossen, wenn sich das System im Modus ‘Standby’

oder ‚Keine Anforderung’ befindet und wenn im System eine Störung erfolgt ist.

1000

• Im Heizbetrieb ist PMV 2 auf 0

Impulse eingestellt.

• Das PMV kann nur mit PMV 1 mit

mindestens 45 Impulsen geregelt

werden.

PMV-Öffnung

550

500

90

45

PMV 2

PMV 1

Min.

Mittel

Max.

2 Außenventilator-

Regelung

1. Ventilatorregelung Kühlbetrieb

• Ventilatordrehzahl/-modus des Außengeräts werden vom erfassten Pd-

Druckwert bestimmt.

• Nach Beginn des Kühlbetriebs wird die Ventilatordrehzahl des Leit-Außengeräts

über den erfassten Pd-Druckwert geregelt. Beim Folge-Außengerät basiert die

Bestimmung der Ventilatordrehzahl auf der TE-Sensor-Temperatur.

2. Ventilatorregelung Heizbetrieb

• Ventilatordrehzahl/-modus des Außengeräts werden vom erfassten TE-

Sensorwert bestimmt.

• Wird über einen Zeitraum von 5 Minuten permanent ein TE-Wert > 25°C erfasst,

kann der Betrieb u. U. abschalten.

• Nach dem Anlauf steht diese Regelung innerhalb der festgelegten Zeit nach

einem Abtauvorgang nicht zur Verfügung.

• Dieser Vorgang kann sich bei einer zu geringen Kältemittelfüllung immer wieder

ein- und ausschalten.

3. Folgegerät-Ventilatorregelung (wenn nicht im Betrieb)

• Der Ventilator des Folgegeräts wird mit unterem Grenzwert geregelt, um

Frostbildung im Wärmetauscher des Außengeräts zu vermeiden.

• Ist der TO-Wert > 25°C, schaltet der

Heizbetrieb ab.

70


3 Leistungsregelung 1. Der Leistungsanforderungs-Befehl von der Fernbedienung des Innengeräts

bestimmt die Inverter-Frequenzregelung der Leit- und Folgegeräte. Das Leitgerät

regelt die Anlaufreihenfolge der an das System angeschlossenen Folgegeräte.

2. Die beiden Verdichter in jedem Außengerät tauschen die Anlaufreihenfolge bei

aufeinanderfolgenden Einsätzen.

3. Sind zwei oder mehr Folgegeräte angeschlossen und liegt der Status ‚Keine

Anforderung’ an, wird die Anlaufreihenfolge jedes Folgegeräts und Verdichters im

jeweiligen Folgegerät bei aufeinanderfolgenden Einsätzen getauscht.

Mindestfrequenz: 26 Hz

4 Ölstand-Messsystem 1. Mit dem Messen der Sensoren TK1 bis TK4 wird festgestellt, ob im Verdichtergehäuse

noch eine ausreichende Menge Öl vorhanden ist. Die Leit- und Folgegeräte führen

diese Funktion unabhängig voneinander aus.

2. Durch den Vergleich der Messungen von TK1/TK2 mit denen von TK3/TK4 wird

beurteilt, ob noch ausreichend Öl im Verdichtergehäuse vorhanden ist. Wenn nicht

ausreichend Öl vorhanden ist, schaltet das System auf die Ölausgleichsregelung um.

3. Diese Regelung erfolgt während des Verdichterbetriebs.

• Die Messung erfolgt, wenn einer

oder beide Verdichter arbeiten.

1

(SV2)

(SV3D)

(SV41)

2

(TD1)

2

(SV3C)

(TD2)

(SV42)

(TK3)

3 4

6

(SV3E)

(TK1)

(TK4)

5

(TK2)

7

(SV3A)

2

(SV3B)


2. Aus




6. Ein

7. Gepacktes Ausgleichsleitungsventil

71


5 Ölausgleichsregelung Diese Regelung dient der Vermeidung von Ölmangel in den Verdichtern eines jeden

Außengeräts.

Die Regelung funktioniert über das Betätigen von EIN/AUS der Magnetventile SV3A,

SV3B, SV3C und SV3D.

6 Kältemittel-/

Ölrückgewinnungsregelung

1. Ölausgleichsregelung

• Diese Funktion liefert Öl, das im Öltank eines jeden Außengeräts gesammelt

wurde, das einen Ölmangel gemeldet hat.

• Diese Funktion wird durchgeführt, wenn der Verdichter des Leitgeräts auf

‚EIN/‘EIN‘ steht und einen Ölmangel meldet oder wenn eine Anforderung des

Systems zum Ölausgleich erfolgt.

• Für den Fall, dass es keine Folgegeräte gibt, wird die Ölausgleichsregelung

nicht durchgeführt.

2. Ölmangel-Schutzvorrichtung

• Die Ölmangel-Schutzvorrichtung schaltet das Außengerät ab, wenn 30 Minuten

lang Ölmangel vorliegt; nach 2 ½ Minuten schaltet das Außengerät wieder ein.

• Wird diese Funktion 3 mal hintereinander aktiviert ist, wird ein Prüfcode erzeugt

und das Außengerät abgeschaltet.

1. Im Kühlbetrieb.

• Diese Funktion wird regelmäßig ausgeführt, um Kältemittel/Öl aus den Innengeräten

und Verbindungsleitungen wieder in die Außengeräte zurückzubringen.

• Die Funktion wird auch ausgeführt, um zu verhindern, dass sich im Kühlbetrieb

stagnierendes Kältemittel bei niedriger Umgebungstemperatur im Wärmetauscher

des Außengeräts ansammelt.

• Die Regelung wird vom Leit-Außengerät gesteuert.

Regelungsbedingungen

Kühlbetrieb,Ölrückgewinnung wird ca. alle 2 Stunden ausgeführt.

Regelungsbeschreibung

Die Rückgewinnung dauert 2-3 Minuten, abhängig von der Systemleistung.

2. Im Heizbetrieb

• Diese Funktion wird regelmäßig ausgeführt, um flüssiges Kältemittel aus dem

Innengerät zurückzuführen.

• Sie wird auch zur Ölrückgewinnung ausgeführt, das sich beim Überlast-Heizbetrieb

im Außengerät-Wärmetauscher angesammelt hat (außer beim Abtauvorgang).

• Die Regelung wird vom Leit-Außengerät gesteuert.

Regelungsbedingungen

Heizbetrieb,

Ölrückgewinnung wird ca. jede Stunde ausgeführt.


Die Rückgewinnung dauert ca. 2 - 10 Minuten, wobei dies von der Systemleistung

abhängt.

• Prüfcode [H07]

7

Abtauregelung

(Abtaumethode mit

Zyklusumkehr)

Abtaustartbedingungen

Die Abtaufunktion wird aktiviert, wenn die vom TE-Sensor gemessene Temperatur

für einen Zeitraum von 25 Minuten nach erstem Einschalten des Verdichters und

von 55 Minuten nach darauf folgenden Starts unter -2°C liegt..


Sind die Außengeräte kombiniert, beträgt die Mindestdauer des Abtauvorgangs 2

Minuten.

Die Außenventilator-Drehzahl und die Frequenz des Verdichter-Inverters werden

von dem während des Abtauvorgangs gemessenen Pd-Druckwert bestimmt.

• Während des Abtauvorgangs sind

alle 4-Wege-Magnetventile zu und

alle Verdichter in Betrieb.

.

8 Sicherheitsventilregelung

1. Gasausgleichsregelung SV2

Um die Verdichter-Anlauflast zu mindern, wird das Ventil SV2 in der Verdichter-

Stillstandzeit geöffnet und das Gas ausgeglichen. Die Regelung erfolgt beim

Leitgerät und bei jedem Folgegerät unabhängig.

2. Hochdruckregelung SV2

Diese Funktion begrenzt den Druck bei Inverterbetrieb mit niedriger Frequenz

3. Niederdruckregelung SV2

Mit dieser Funktion wird ein schneller Druckabfall bei Übergangsbetrieb des

Geräts vermieden. Sie wird nur vom Leitgerät und nur bei Bedarf ausgeführt, außer

im Status ‚keine Anforderung’ oder wenn das System sich im ‘Standby’-Modus

befindet.

4. Niederdruckregelung SV41 & SV42

Mit dieser Funktion wird Druckabfall auf einen zu niedrigen Wert vermieden und

sie wird vom Leit- und allen Folgegeräten ausgeführt. Die Funktion wird beim

Abtauvorgang, Kühlbetrieb und Start des Heizvorgangs ausgeführt.

5. Hochdruckregelung SV5

Diese Funktion begrenzt den Druck und die Regelung wird nur vom Leitgerät

ausgeführt.

72


9 Verdichterabschaltung

über Hochdruck

• Alle Verdichter werden abgeschaltet, wenn der Pd-Drucksensor einen Wert von 3,5

MPa erreicht. Die Regelung wird vom Leitgerät und allen Folgegeräten ausgeführt.

10 Kurbelwannenheizregelung

• Sowohl das Verdichtergehäuse als auch der Sammler verfügen über eine Heizung.

Wenn der Verdichter in irgendeinem Außengerät abgeschaltet wird, schaltet die

Heizung ein, um zu verhindern, dass sich Kältemittel ansammelt.

• Nach der Systeminstallation sollte es vor Durchführung eines Testlaufs für die

vorgeschriebene Zeitspanne eingeschaltet sein, um Systemschäden zu vermeiden.

• War das System länger außer Betrieb, muss es für den vorgeschriebenen Zeitraum

eingeschaltet sein, ehe der Betrieb wieder aufgenommen wird.

• Diese Funktion wird oft zusammen mit der Verdichterwicklungs-Heizung verwendet.

In diesem Fall kann u. U. ein Ton vernommen werden, der aber kein Hinweis auf

einen Fehler ist.


Die Funktion wird durchgeführt, während der Verdichter abgeschaltet ist.

Wenn der TO Sensor 28°C oder mehr misst, wird die Heizung ausgeschaltet.

Wenn der TO Sensor 25°C oder weniger misst, wird die Heizung eingeschaltet.

Die Heizung bleibt für 10 Minuten in Betrieb, nachdem der Verdichter von AUS auf

EIN geschaltet hat.

11 IPDU-Regelung Die IPDU regelt den Inverter-Verdichter durch Übermittlung einer Befehlsfrequenz,

welche die Verdichterdrehzahl abhängig von aktiven Befehlen regelt.

Die Hauptregelungen der IPDU-Leiterplatte sind:

12 Hochdruckvermeidungs-Regelung

1. Stromfreischaltregelung

• Feedback vom Eingangs-Wechselstrom-Sensor (CT) verhindert, dass der

Inverter-Eingangsstrom den vorgeschriebenen Grenzwert überschreitet.

2. Regelung der Temperaturerfassung der Wärmesenke

• Feedback vom Thermistor (TH) über das Verdichter-Antriebsmodul verhindert,

dass das IGBT überhitzt. Der höchste Wert von den IPDU 1- und IPDU 2-TH-

Sensoren wird herangezogen.

3. Überstrom-Schutzregelung

• Erfasst die IPDU einen Überstrom-Zustand, schaltet der Verdichter ab.

4. Verdichterkurbelgehäuse-Thermostatregelung

• Der Verdichter schaltet ab, wenn der Verdichter-Kurbelgehäusethermostat

aktiviert wird.

• Wenn ein solcher Zustand eintritt, erhöht sich die Systemfehlerzählung um 1.

• Nach einem Zeitraum von 2 ½ Minuten wird der Verdichter neu aktiviert und die

Fehlerzählung gelöscht, wenn der Betrieb ohne weiteren Fehler mindestens 10

Minuten weiterläuft.

• Werden 4 Fehler erreicht und gezählt, wird Prüfcode [H04] angezeigt (für

Verdichter 1) und [H14] (für Verdichter 2).

• Jedes Außengerät ist mit einem TH-

Sensor ausgestattet.

• Der Gehäusethermostat ist

normalerweise geschlossen.

• Prüfcode [H04].

• Prüfcode [H14].

1. Regelung über Hochdruckschalter SW

• Der Hochdruckschalter ist an die IPDU-Leiterplatte angeschlossen und befindet

sich normalerweise in geschlossenem Zustand.

• Bei Aktivierung des Hochdruckschalters schaltet der Verdichter ab.

• Wenn dieser Zustand eintritt, erhöht sich die Systemfehlerzählung um 1.

• Nach 2 ½ Minuten wird der Verdichter neu aktiviert und die Fehlerzählung

gelöscht, wenn der Betrieb mit einem weiteren Fehler über mindestens 10

Minuten weiterläuft.

• Werden 4 Fehler erreicht und gezählt, wird Prüfcode [P04] angezeigt. • Prüfcode [P04].

73

Sonstige Vorsichtsmaßregeln

1. Kühlbetrieb bei niedriger Umgebungstemperatur

1. Kühlbetrieb bei niedriger Umgebungstemperatur

1) Die Frostschutzregelung (TC-Sensor) des Innengeräts kann die Befehlshäufigkeit an das Außengerät

senken, wenn niedrige Wärmetauscher-Temperaturen gemeldet werden.

2) Die Kühlleistungsregelung kann bei niedriger Umgebungstemperatur die Befehlshäufigkeit herabsetzen.

3) Wenn der Verdichtungstemperatursensor einen Wert von 60°C oder weniger erfasst, kann die Häufigkeit

über den vom Innengerät geforderten Bedarf erhöht werden.

2. PMV (Impulsmodulationsventil) für das Außengerät

1) Beim Einschalten des Systems ist aufgrund der Initialisierung des PMV ein Klickgeräusch zu vernehmen;

dies ist normal. Befindet das Außengerät sich in der Nähe von anderen Lärmquellen, ist dieses Geräusch

unter Umständen nicht zu hören.

2) Den PMV-Antriebsteil (Kopf) im Betrieb nicht entfernen, da dies zu einer Störung des PMV führen könnte.

3) Beim Transport oder Umsetzen des Außengeräts den PMV-Antriebsteil (Kopf) nie entfernen, da das Ventil

dann schließt, und Ausfall/Schäden durch versiegelte Flüssigkeitsverdichtung auftreten könnten.

4) Den Antriebsteil (Kopf) wieder auf das Ventilgehäuse drücken, bis ein Klicken zu hören ist und den Vorgang

durch erneutes Einschalten des Systems beenden.

Ölausgleichsregelungs-Schema

Gerät

überträgt Öl

PMV1

TL

5

PMV2

$

1

@

#



FM

FM

TE1

TE1

TO

SV5

2

PMV1 PMV2

SV5

TS1

3

SV2

TL

3

SV2

6

4

6

SV3D

SV3D

5

SV41

SV42

SV41

hp

hp

hp

SV3C

7

SV3C

TD1 ON TD2

TD1

8

TK3

TK3

9

TK1 TK2

TK1 TK2

SV3E TK4

0

SV3E TK4 0

SV3A

SV3A

ON SV3B

!

8 9

TD2

SV42

hp

2

SV3B

Gerät erhält Öl

TO

4

ON

7

TS1

1. Leit-Außengerät


3. Pd-Sensor

4. Ps-Sensor



7. Sammler







14. Folge-Außengerät

74

7. ANGEWANDTE REGELUNG


7-1-1. Einstellen der Innengerät-Funktionen

• Dieser Vorgang sollten bei abgeschaltetem Gerät durchgeführt werden.

• Für diese Schritte sollte eine verdrahtete Fernbedienung verwendet werden.

5

6

SET

CL

UNIT

4

3

1

2

1 Die Tasten SET , CL und mindestens 4 Sekunden lang gleichzeitig drücken.

• Auf der Fernbedienung wird die Adresse des Leit-Innengeräts für die Gruppe angezeigt.

• Der Ventilator des ausgewählten Innengeräts ist in Betrieb.

2 Durch wiederholtes Drücken der Taste UNIT wird der Reihe nach Zugriff auf jedes Innengerät der Gruppe

geboten.

• Der Ventilator des ausgewählten Innengeräts ist in Betrieb.

3 Mit den Temperatureinstellungs-Tasten und den zu ändernden Listencode (DN) bestimmen.

4 Die Einstelldaten mit den Timer-Einstelltasten und der Fernbedienung ändern.

5 Die Taste SET drücken.

• Um das gewählte Innengerät zu ändern, Punkt 2 wiederholen.

• Um einen anderen Listencode zu wählen, Punkt 3 wiederholen.

6 Die Taste drücken, um den Fernbedienungs-Status wieder auf Normalbetrieb einzustellen.

75

Funktions-Listencodes (DN)

(Beschreibung der zur jeweiligen Regelung lokal erforderlichen Punkte)

DN Posten Beschreibung Ab Werk

01 Filteranzeigenverzögerungs-

Timer

0000: Keine 0001: 150H

0002: 2500H 0003: 5000H

0004: 10000H

02 Filterzustand 0000: Standard 0001: Starke Verschmutzung

(die Hälfte der Standardzeit)

03 Zentralregelungs-Adresse 0001: Gerät Nr. 1 bis 0064: Gerät Nr. 64

0099: Nicht festgelegt

04 Vorrang spezifisches

Innengerät

Je nach Typ

0000: Standard


0000: Kein Vorrang 0001: Vorrang 0000: Kein Vorrang

06 Heiztemperatur-Änderung 0000: Keine Änderung 0001: +1°C

0002: +2°C bis 0010: +10°C

(bis zu +6 empfohlen)

0d

Automatischer Kühl-/

Heizmodus vorhanden

0000: Vorgesehen 0001: Nicht vorgesehen

(Automatische Wahl vom gewählten

Außengerät)

0F Kühlgerät 0000: Wärmepumpe 0001: Kühlgerät

(Keine Anzeige von [AUTO] [HEAT])

10 Typ 0000: 1-Weg-Kassette

0001: 4-Wege-Kassette bis 0037

0002: +2°C

(Bodengerät 0000: 0°C)

0001: Nicht vorgesehen

0000: Wärmepumpe

Je nach Modell

11 Innengeräte-Leistung 0000: Nicht festgelegt 0001 to 0034 Je nach Leistungstyp

12 Leitungsadresse 0001: Gerät Nr. 1 bis 0030: Gerät Nr. 30 0099: Nicht festgelegt

13 Innengeräte-Adresse 0001: Gerät Nr. 1 bis 0064: Gerät Nr. 64 0099: Nicht festgelegt

14 Gruppenadresse 0000: Individuell 0001: Leitgerät der Gruppe

0002: Folgegerät der Gruppe

19 Leitlamellen-Typ (Einstellung

der Luftausblasrichtung)

1E

Temp. unterschied der automat.

Kühl-/Heizmodus-Wahl

KÜHLEN ‡ HEIZEN, HEIZEN

‡ KÜHLEN

28 Automatische Rückstellung bei

Stromausfall

29 Betriebszustand des

Befeuchters

2A

Auswahl Options-/

Fehlereingabe (CN70)

0000: Nicht vorgesehen 0001: Nur Schwenkbetrieb

0004: 4-Wege-Kassette und Deckengerät

0000: 0 Grad bis 0010: 10 Grad

(Bei Einstelltemp. Umkehr von Kühlen/Heizen um ± (Wert)/2)


Je nach Typ

0003: 3 Grad (Ts ± 1.5)

0000: Keine 0001: Rückstellung 0000: Keine

0000: Normal 0001: Zustand unberücksichtigt

(Messregelung Wärmetauschertemperatur)

0000: Filtereingang 0001: Alarmeingabe (Luftwäscher etc.)

0002: Keine

0000: Normal

0002: Keine

2E Wahl der Klemme HA (CN61) 0000: Normal 0001: Austritt EIN-Verhinderung 0000: Normal (HA-Klemme)

30 Automatisch hochstellendes

Gitter

0000: Nicht vorgesehen 0001: Vorgesehen (Autom.-Gitter,

(Standard, Ölschutzblech)

Ölschutz, Automatik-Gitter-Blech)

0000: Nicht vorgesehen

31 Ventilatorregelung 0000: Nicht vorgesehen 0001: Vorgesehen 0000: Nicht vorgesehen

32 TA-Sensor-Wahl 0000: TA-Sensor 0001: Fernbedienungs-Sensor 0000: TA-Sensor

33 Wahl der Temperatureinheit 0000: °C (ab Werk) 0001: °F 0000: °C

40 Ablaufpumpen-Regelung 0000: Keine 0001: Pumpe EIN

0002: Keine 0003: Pumpe AUS

5d

Einstellung für hohe Decken

(Luftleistungs-Wahl)

60 Timereinstellung (verdrahtete

Fernbedienung)

62 Anti-Verschmutzungsregelung

(Decke)

4-Wege-Kassette und Deckengerät

0000: Standardfilter

0001: Super-Langzeitfilter

Standard-Kanalgeräte

0000: Normaler statischer Druck (40 Pa) 0001: Hoher statischer Druck 1 (70 Pa)

0003: Hoher statischer Druck 2 (100 Pa) 0005: Geräuscharme Ausführung

0006: Niedriger statischer Druck (20 Pa)

0003: Pumpe AUS

0000: Standard

0000: Vorgesehen (betriebsfähig) 0001: Nicht vorgesehen (nicht zulässig) 0000: Vorgesehen

0000: Löschen Nur 4-Wege-Kassette

92 Externe Verriegelung/Freigabe 0000: Betriebsstillstand 0001: Freigabesignal erhalten 0000: Betriebsstillstand

76

TYP

Listencode [10]

Einstelldaten Typ Abgekürzter Modellname

0000 1-Weg-Kassette MMU-AP XXX SH

0001 4-Wege-Kassette MMU-AP XXX H

0002 2-Wege-Kassette MMU-AP XXX WH

0003 1-Weg-Kassette (kompakt) MMU-AP XXX YH

0004 Standard-Kanalgerät MMD-AP XXX BH

0006 Hochdruck-Kanalgerät MMD-AP XXX H

0007 Unterdeckengerät MMC-AP XXX H

0008 Wandgerät MMK-AP XXX H

0010 Bodenmontierte Truhe MML-AP XXX H

0011 Chassis-Einbaugerät MML-AP XXX BH

0013 Bodengerät MMF-AP XXX H

~ -

Innengeräte-Leistung

Listencode [11]

Einstelldaten Modell

0001 007

0003 009

0005 012

0007 015

0009 018

0011 024

0012 027

0013 030

0015 036

0017 048

0018 056

0021 072

0023 096

~ —

77

7-1-2. Angewandte Innengerät-Regelung

• Externer EIN/AUS-Schaltkasten (TCB-IFCB-4E)

Verdrahtung und Einstellung

• Die Schnittstelle mit Hilfe des mitgelieferten Kabels an Stecker (CN61) der Innengerät-Leiterplatte anschließen.

• In einem Gruppenregelsystem kann die Schnittstelle an jedes Innengerät der Gruppe angeschlossen werden.

Sie kann jedoch nur Betriebs- und Fehlersignalausgänge von dem Innengerät empfangen, an das sie


1. Regelmöglichkeiten

1) Start/Stop-Eingangssignal : Start/Stop Gerätebetrieb

2) Betriebssignal : Ausgang bei normalem Betrieb

3) Fehlersignal : Ausgang bei Alarm (z.B. serieller Kommunikationsfehler oder Innen-/

Außengerät-Schutzvorrichtung)

2. Schaltplan mit Fernbedienungs-Schnittstelle (TCB-IFCB-4E)

Eingang : Ein-/Aus-Signal, nur Kontakt (spannungsfrei)

Ausgang : Spannungsfreie Kontakte für Betriebssignal und Fehlersignal

Kontakt-Leistungscode: 240 V WS, maximal 1 A


Start/Stop-Eingang 1

Gemeinsam (Erde) 2

Eingang Fernbedienungssperre/-freigabe 3

Betriebssignal-Ausgang 4

Gemeinsam (+12 V) 5

Fehlersignal-Ausgang 6

CN61

T10

(YEL)

1

2

3

4

CN06

1

2

3

4

5

6

CN13

Seite EIN

Startsignal-Eingang

Seite AUS

Stopsignal-Eingang

Gemeinsam

Betriebssignal-Ausgang

Fehlersignal-Ausgang

Stromversorgung 230 V

TCB-IFCB-4E

78

• Ventilatorregelung

Funktion

• Der Betrieb eines Ventilators oder Luft-Wärmetauschers kann mit einer verdrahteten Fernbedienung geregelt

werden.

• Der Ventilator kann unabhängig davon, ob das Innengerät sich in Betrieb befindet, betrieben werden.

• Einen Ventilator verwenden, der durch einen spannungsfreien Kontakt als Eingangsignal betrieben wird.

• Bei Gruppenregelung können die Geräte nicht einzeln betrieben werden.

1. Betrieb – durchzuführen, wenn das Gerät im Standby-Modus ist

• In einer Gerätegruppe sollte die verdrahtete Fernbedienung an das Leitgerät angeschlossen werden.

• Ist bei Gruppenregelung die verdrahtete Fernbedienung an das Leitgerät angeschlossen, werden Leit- und

Folgegerät gleichzeitig betrieben.


• Die Adresse des Leit-Innengeräts der Gruppe wird auf der Fernbedienung angezeigt.

• Der Ventilator des gewählten Innengeräts befindet sich in Betrieb.

2 Durch wiederholtes Drücken der Taste UNIT erhalten Sie nacheinander auf jedes Innengerät der Gruppe

Zugriff.


3 Mit den Temperatureinstelltasten und Positionscode 31 eingeben.

4 Die Dateneinstellung für Positionscode 31 mit den Timertasten und der Fernbedienung editieren (der

werkseitig eingestellte Code ist 0000).

Die Einstelldaten sind wie folgt:

Einstelldaten

Betrieb des Luft-Wärmetauscher/Ventilators

0000 Nicht vorgesehen (werkseitige Einstellung)

0001 Vorgesehen


• Um das gewählte Innengerät zu ändern, Schritt 2 wiederholen.

• Um den zu editierenden Positionscode zu ändern, Schritt 3 wiederholen.

6 Die Taste drücken, um den Fernbedienungs-Status wieder auf Normalbetrieb zurückzustellen.

2. Verdrahtung

CN32

Ventilatorantrieb

(2P WHI)

Innengerät-

Leiterplatte

1

2

Relais (12 V GS, bauseitig beigestellt)

1

2

Ventilatorregelungs-

Eingang




Wandgerät

Mit einem Relais anschließen, das für einen

Spulenstrom von etwa 75 mA ausgelegt ist.

Hinweis: Die maximale Kabellänge zwischen

Innengerät-Leiterplatte und Relais ist 2 m.

Andere Modelle

Mit einem Relais anschließen, das für einen

Spulenstrom von etwa 16 mA ausgelegt ist

(nicht an ein Klemmblock-Relais anschließen).

79

• Einschaltverhinderungs-Regelung (Platinenschalter)

Funktion

• Diese Funktion wird verwendet, um den Betrieb eines einzelnen Innengeräts entfernt abzuschalten, nicht aber

zu starten.

• Die Einschaltverhinderungs-Regelung kann durch direktes Anschließen eines externen Kontakts/Stromkreises

an Stecker CN61 der Innengerät-Leiterplatte erreicht werden.

• Bei Gruppenregelungs-Konfiguration wird der Positionscode 2E am angeschlossenen Innengerät gestellt.

• Geeignete externe Stromkreise können ein Relais und einen Platinen-Schaltkasten umfassen (Verdrahtungsbeispiel

siehe unten).

• Ein Platinen-Schaltkasten kann so konfiguriert sein, dass:

- bei eingesetzter Platine der Betrieb des Innengeräts, das die Fernbedienung verwendet, erlaubt ist.

- bei entfernter Platine der Betrieb des Innengeräts aufgehoben ist.

1. Regelungspositionen

• Externer Kontakt EIN (geschlossen) Betrieb des Innengeräts, das die Fernbedienung verwendet, erlaubt

(Status eingesetzte Platine)

• Externer Kontakt AUS (offen) Ist das Innengerät in Betrieb, wird es ausgeschaltet

(Status entfernte Platine)

2. Betrieb – durchzuführen wenn das Gerät im Standby-Modus ist


• Die Adresse des Leit-Innengeräts der Gruppe wird auf der Fernbedienung angezeigt.


2 Mit den Temperatureinstelltasten und Positionscode 2E eingeben.

3 Die Dateneinstellung für Positionscode 2E mit den Timertasten und der Fernbedienung auf 0001

editieren.

SET

4 Die Taste drücken.



5 Die Taste drücken, um den Fernbedienungs-Status wieder auf Normalbetrieb zurückzustellen.




CN61

T10

(YEL)

1 1

2 2

3 3

4 4

5 5

6 6

Relais (bauseitig beizustellen)

* * Der Kontakt zeigt an, dass die

Platine herausgenommen ist.



Außenkontakt (Platinen-Schaltkasten usw. bauseitig beizustellen)

• Stromspitzen-Unterbrechung des Innengeräts

Ist das Relais eingeschaltet, beginnt ein erzwungenes Ausschalten des Thermostats.

Verdrahtungsbeispiel

CN73

EXCT

1

2

1

2

(2P-Stecker: ROT)

Relais (bauseitig beizustellen)

Relaisspulen-Signal




80


7-2-1. Außengerät-Regelung

Folgende Funktionen werden durch Einstellung der Schalter auf der Außengerät-Schnittstelle geboten:

Nr. Funktion Schalter Nr. Bit

1 Umschaltung hoher statischer Druck Außenventilator SW10 2

2 Regelung Kühl-/Heizvorrang SW11 1, 2

Außengerät-Schnittstellen-Leiterplatte

Schalterposition-Details

SW11

Bit 1 Bit 2 Zum Einstellen der Kühl-/

Heizvorrangs-Regelung.

Bit 2

SW10

Zur Einstellung der Umschaltung hoher statischer

Druck, Außenventilator.

81

7-2-1-1. Umschaltung hoher statischer Druck Außenventilator

• Verwendung/Vorzüge

Diese Funktion wird eingestellt, wenn ein Kanal an den Auslassanschluss des Außengeräts angeschlossen wird.

• Einstellung

“Bit 2” des Kippschalters [SW10] auf der Schnittstellen-Leiterplatte des Außengeräts auf EIN stellen. Diese Funktion

bei Außengeräten einstellen, die an Kanäle angeschlossen sind, egal ob es sich um Leit- oder Folgegeräte handelt.

• Spezifikationen

Mit der Funktion „Umschaltung hoher statischer Druck Außenventilator“ wird die Außenventilatordrehzahl erhöht,

damit am Auslassanschluss ein Druckkanal angeschlossen werden kann - der Kanal sollte so beschaffen sein, dass

ein statischer Druck von 35 Pa nicht überschritten wird.

Diese Funktion sollte dort gewählt werden, wo der statische Druck des Kanals 15 Pa übersteigt.

Die ausgeblasene Luftmenge jedes Außengeräts ist in der nachstehenden Tabelle angeführt:

Leistungsklasse Typen 0501,0601 Typ 0801 Typen 1001, 1201

Standard-Außengerät-Luftmenge, m 3 /s (m

3 /min) 2,5 (150) 2,75 (165) 2,92 (175)

7-2-1-2. Einstellung Kühl-/Heizvorrang

• Verwendung/Vorzüge

Mit Schalter SW11 kann entweder Heiz- oder Kühlbetriebs-Vorrang im System eingestellt werden. Bei der

Installation eines Systems sollte der gewählte Vorrang entsprechend den Erfordernissen der jeweiligen Installation

entschieden werden.

• Einstellung

1. Außengerät-Einstellung (nur Leitgerät)

Es gibt die vier nachstehend gezeigten Einstellkombinationen für Schalter SW11:

SW11

Betrieb

Bit 1 Bit 2

AUS AUS Heizvorrang (werkseitige Einstellung)

EIN AUS Kühlvorrang

AUS EIN Vorrang für die Betriebsart der meisten Geräte

EIN EIN Vorrang für spezifisches Innengerät – Vorrang für die Betriebsart eines spezifischen

Innengeräts, das als vorrangig eingestellt wurde.

Hinweis: Das Innengerät braucht nur im Modus “Vorrang für spezifisches Innengerät” konfiguriert werden.

82

2. Innengerät-Einstellung für den Modus “Vorrang für spezifisches Innengerät”

Auszuführen, wenn das Gerät sich im Standby-Modus befindet

CODE No.

SET DATA

UNIT No.

4

6

1

5

SET

CL

R.C. No.

UNIT

2

3

1 Die Tasten SET , CL und mindestens 4 Sekunden lang gleichzeitig

drücken.

• Die Adresse des Leit-Innengeräts der Gruppe wird auf der Fernbedienung

angezeigt.


• Der Positionscode blinkt und sollte den Code [10] anzeigen.

• Ist der Positionscode nicht [10] Taste drücken und so den Vorgang

zurückstellen und Schritt 1 wiederholen.

(Hinweis: Nach Drücken der Taste sind eine Minute lang keine

Eingaben an die Fernbedienung möglich.

SET DATA

UNIT No.

R.C. No.

CODE No.

2 Durch wiederholtes Drücken der Taste UNIT erhalten Sie nacheinander auf

jedes Innengerät der Gruppe Zugriff.


3 Mit den Temperatureinstelltasten und Positionscode 04

eingeben.

4 Die Dateneinstellung für Positionscode 04 mit den Timertasten und

der Fernbedienung auf 0001 editieren (Vorrang: 0001, kein Vorrang 0000).

SET DATA

UNIT No.

R.C. No.

CODE No.




6 Die Taste drücken, um den Fernbedienungs-Status wieder auf

Normalbetrieb zurückzustellen.

(Hinweis: Nach Drücken der Taste sind eine Minute lang keine Eingaben

an die Fernbedienung möglich.

Hinweis:

Es kann immer nur ein Innengerät auf ‚Vorrang‘ gestellt werden. Wird versucht,

mehr als ein Innengerät auf ‚Vorrang‘ zu setzen, wird Fehler-Prüfcode [L05] oder

[L06] angezeigt. Das System bestimmt ein Gerät aus der Gruppe als ‚vorrangig‘

und dieses Gerät wird mit Code [L05] angezeigt – alle anderen Innengeräte werden

mit [L06] angezeigt.

Um doppelte Festlegung aufzuheben, das Innengerät wählen, das Vorrang haben

soll und die Einstellungsdaten entsprechend editieren. Sicherstellen, dass alle

andere Innengeräte bei Positionscode 04 die Dateneinstellung 0000 aufweisen.

Fehlercode

Fehler

L05 Doppelter Vorrang Innengerät (Geräteeinstellung [0001])

L06 Doppelter Vorrang Innengerät (Geräteeinstellung [0000])

83

7-2-2. Außengerät-Regelung

Folgende Funktionen sind nach Kauf von Zubehörteilen verfügbar.

Schaltereinstellung am Leit-Außengerät (U1).

Nr. Funktion Schalter Nr. Bit Stecker Nr. Regelungs-Leiterplatte

1 Stromspitzen-Abschaltregelung (Standard) SW07 1 CN513 TCB-PCDM2E

2 Stromspitzen-Abschaltregelung (Erweiterg.) SW07 1, 2 CN513 TCB-PCDM2E

3 Ventilator-Schneefallregelung - - CN509 TCB-PCMO2E

4 Externe Leitgerät-EIN/AUS-Regelung - - CN512 TCB-PCMO2E

5 Nachtbetriebs-Regelung - - CN508 TCB-PCMO2E

6 Betriebsartwahl-Regelung - - CN510 TCB-PCMO2E

Außengerät-Schnittstellen-Leiterplatte

Steckerpositions-Detail

CN508 CN509 CN510 CN513

Rot Schwarz Weiß Blau

CN511

Grün

Schalterpositions-Detail

Bit 1

Bit 2

SW07

Wahl Stromspitzen-Abschaltregelung

Wahl Stromspitzen-Abschaltregelung (Erweiterung)

84

7-2-2-1. Stromspitzen-Abschaltregelung (Standard)

Leitgerät-Schnittstellen-Leiterplatte

Stromspitzen-

Abschaltregelungs-Platine

CN513 (BLU)

Anschlusskabel

(Kabelfarbe: BLAU)

PJ17 (4P WHI)

SW07

Einstellung Bit 1

(Einstellung nur

am Leitgerät)

Betrieb

Die Außengerätleistung ist abhängig von einem externen Signal begrenzt.

L1: Anzeigeleuchte bei Betrieb der Stromspitzen-Abschaltregelung

SW1: Stromspitzen-Abschaltregelung-Schalter EIN (EIN wenn aktiv, AUS normal) *1

SW2: Stromspitzen-Abschaltregelung-Schalter AUS (AUS wenn aktiv, EIN normal) *1

Anmerkung *1

Eingangssignale sollten entweder seriell sein oder eine Impuslänge von 100 mS

übersteigen. SW1 und SW2 nicht gleichzeitig einschalten.

ACHTUNG

DC

1.2V

Relaiskontakt-Nennspannung:

AUS

EIN

Betrieb

WS-Nennspannung: 240 V WS, 1 A (COS Ø = 100%)

GS-Nennspannung: 24 V GS, 2 A (nicht induktive Last)

SW2

SW1

Anzeige

Bei Anschluss einer induktiven Last wie z.B. einer Relaisspule an Last L1, einen Geräusch-/

Überspannungsschutz CR (bei WS-Betrieb) oder eine Diode zum Schutz gegen EMK-

Umkehr (bei GS-Betrieb) einbauen.

Bei seriellem Signal

L1

Stromspitzen-Abschaltregelungs-Platine: TCB-PCDM2E

Die Platine TCB-PCDM2E sollte an das Leit-Außengerät (U1) angeschlossen werden.

Bei Impulssignal


Max. 240 V WS

Bauseitig

beistellen

Einstellung bei geforderter Stromspitzen-Abschaltregelung

Stromspitzen-Abschaltregelungs- SW1 SW2 L1 Außengerät-Schnittstellen-Leiterplatte

Platine (TCB-PCDM2E) SW07: Bit 1 AUS SW07: Bit 1 EIN

Stromspitzen-Abschaltsignaleingabe EIN EIN AUS EIN 0% (Stop erzwungen) Leistung 60% (oberer Grenzwert)

Stromspitzen-Abschaltsignaleingabe AUS AUS EIN AUS 100% (Normalbetrieb) 100% (Normalbetrieb)

Einstellpositionen der Leit-Außengerät-

Schnittstellen-Leiterplatte


CN513

Blau


SW07

Bit 1

AUS Betriebsstop bis 100%

EIN EIN 60% bis 100%

85

7-2-2-2. Stromspitzen-Abschaltregelung (Erweiterung)

Leit-Außengerät-Schnittstellen-Leiterplatte

Stromspitzen-

Abschaltregelungs-Platine

CN513 (BLU)


PJ17 (4P WHI)

SW07

Einstellung Bit 1.

EIN Bit 2.

(Einstellung nur

am Leitgerät)

Betrieb

Die Außengerätleistung ist abhängig von einem externen Signal begrenzt.

L1: Anzeigeleuchte bei Betrieb der Stromspitzen-Abschaltregelung

SW1: Stromspitzen-Abschaltregelung-Schalter EIN (EIN wenn aktiv, AUS normal) *1

SW2: Stromspitzen-Abschaltregelung-Schalter AUS (AUS wenn aktiv, EIN normal) *1

Anmerkung *1

Eingangssignale sollten entweder seriell sein oder eine Impuslänge von 100 mS

übersteigen. SW1 und SW2 nicht gleichzeitig einschalten.

ACHTUNG

AUS

EIN

DC

1.2V

Betrieb

Relaiskontakt-Nennspannung:

WS-Nennspannung: 240 V WS, 1 A (COS Ø = 100%)

GS-Nennspannung: 24 V GS, 2 A (nicht induktive Last)

SW2

SW1

Anzeige

Bei Anschluss einer induktiven Last wie z.B. einer Relaisspule an Last L1, einen Geräusch-/

Überspannungsschutz CR (bei WS-Betrieb) oder eine Diode zum Schutz gegen EMK-

Umkehr (bei GS-Betrieb) einbauen.

L1

Stromspitzen-Abschaltregelungs-Platine: TCB-PCDM2E

Die Platine TCB-PCDM2E sollte an das Leit-Außengerät (U1) angeschlossen werden.


Max. 240 V WS

Bauseitig beistellen

Einstellung bei geforderter Stromspitzen-Abschaltregelung (Erweiterung)

Kontrolleuchte Externe Stromspitzen- Stromspitzen-Abschaltung gefordert

Abschaltung gefordert Schnittstelle SW07, Bit 1

L1 SW1 SW2 AUS-Zeit EIN-Zeit

AUS AUS AUS 100% (Normalbetrieb) 100% (Normalbetrieb)

EIN EIN AUS 80% (oberer Grenzwert) 85% (oberer Grenzwert)

EIN AUS EIN 60% (oberer Grenzwert) 75% (oberer Grenzwert)

EIN EIN EIN 0% (erzwungener Stop) 60% (oberer Grenzwert)

Einstellpositionen der Leit-Außengerät-



CN513

Blau


SW07

Bit 1

Bit 2

AUS Betriebsstop bis 60%, 80%, 100%

EIN EIN 60%, 75%, 85%, 100%

EIN

Stromspitzen-Abschaltg. (Erweitg.) EIN

86

7-2-2-3. Schneefall-Ventilatorregelung


Betrieb

Der Außenventilator ist in Betrieb, wenn ein Schneefall-Signal empfangen wird.

Externe Leit-

gerät-EIN/AUS-

Regelplatine

CN509 (4P BLK)


PJ17

(4P WHI)

Klemme Eingangssignal Betrieb

EIN

Schneefall-Ventilatorregelung

(betätigt Außenventilator)

KÜHLUNG

AUS

(SMC)

EIN

Normalbetrieb

(Regelungs-Freigabe)

AUS

Betrieb

Die Betriebsart wird geändert, wenn ein Vorder- oder Rückflanken-Eingangssignal erfasst und das

Eingangssignal für mindestens 100 mS im neuen Zustand gehalten wird.

Die externe EIN-/AUS-Steuerplatine TCB-PCM02E für das Leitgerät sollte an das Leit-Außengerät

(U1) angeschlossen werden.

HEIZEN

KÜHLEN

GEM.

SMC = Wahlschalter Kühlmodus

SMC

Bauseitig beistellen (Schneesensor)

7-2-2-4. Externe Leitgerät-EIN/AUS-Regelung


Betrieb

Das Außengerät schaltet das System ein oder aus.


CN512 (4P BLU)


KÜHLUNG EIN Schaltet Innengeräte zusammen ein

(SMC)

AUS

Externe Leit-


Regelplatine

PJ17

(4P WHI)

HEIZUNG EIN Schaltet Innengeräte zusammen aus

(SMH)

AUS

Betrieb

Die Betriebsart wird geändert, wenn ein Vorderflanken-Eingangssignal erfasst und das


Die externe EIN-/AUS-Steuerplatine TCB-PCM02E für das Leitgerät sollte an das Leit-Außengerät

(U1) angeschlossen werden.

HEIZEN

KÜHLEN

GEM.

Hinweis: Die SMC- und SMH-Befehle nicht gleichzeitig benutzen.

SMC

SMC = Eingangssignal zum Einschalten

SMH = Eingangssignal zum Ausschalten

SMH


87

7-2-2-5. Nachtbetriebs-Regelung


Betrieb

Reduziert nachts das Betriebsgeräusch durch Senken der Verdichter- und Ventilatordrehzahl.

Externe Leit-


Regelplatine

CN508 (4P RED)


PJ17

(4P WHI)


KÜHLUNG

(SMC)

EIN

AUS

EIN

AUS

Nachtbetriebs-Regelung

(Geräuschsenkung)

Normalbetrieb

Betrieb

Die Betriebsart wird geändert, wenn ein Vorder- oder Rückflanken-Eingangssignal erfasst und das


Die nachstehende Tabelle zeigt die gesenkten Geräuschpegel und die Leistung in der

Nachtbetriebs-Regelungsart.

HEIZUNG KÜHLUNG

SMC

GEM.

Typ Gesnkter Geräuschpegel Leistung

im Nachtbetrieb dB(A) Kühlung* Heizung*

1201 50 Ungefähr 55% Ungefähr 45%





* % Leistung verglichen mit der Maximalleistung


Die externe Leitgerät-EIN/AUS-Steuerplatine TCB-PCM02E sollte an das Leit-Außengerät (U1)

angeschlossen werden.

7-2-2-6. Externe Leitgerät-EIN/AUS-Regelung


Betrieb

Dieses Zubehörteil gestattet externe Steuerung der System-Betriebsart.

Externe Leit-


Regelplatine

CN510 (4P WHI)


PJ17

(4P WHI)

Die Eingabeschalter SMC und SMH stellen die Betriebsart auf Kühlung bzw. Heizung.

Klemme Betriebsart-Wahl Hinweis

KÜHLEN (SMC) HEIZEN (SMH)

EIN AUS Nur Kühlbetrieb gestattet

(Innenventilator-Normalbetrieb) *2 *1

AUS EIN Nur Heizbetrieb gestattet

(extrem niedrige Innenventilator-Drehzahl) *2 *1

AUS AUS Normalbetrieb

(Innenventilator-Normalbetrieb) *2

Hinweise:

*1 Die Innengeräte-Fernbedienung zeigt “Moduswahl gesteuert”.

*2 Versucht das Innengerät, in einem begrenzten Modus zu fahren, läuft der Innenventilator

wie in Klammern beschrieben.

HEIZEN

KÜHLEN

GEM.

Die externe Leitgerät-EIN/AUS-Steuerplatine TCB-PCM02E sollte an das Leit-Außengerät (U1)


SMC

SMH


88

8. TESTBETRIEB

8-1. Vorgehensweise und Zusammenfassung des Testbetriebs

Ein Testbetrieb sollte gemäß nachfolgend ausgeführter Vorgehensweise durchgeführt werden. Wenn während des

Testbetriebs Probleme auftreten, in Abschnitt 9 „Fehlersuche und -beseitigung“ nachsehen, um diese zu beheben.

Vor Testbetrieb prüfen

Í

Stromversorgung muss eingeschaltet sein

Í

Den Geräten Adressen zuweisen

Í

Gerätebetrieb testen

Í

Ende des Testbetriebs

Die grundlegenden Punkte prüfen, insbesondere

die Installationsarbeiten. Die Prüfergebnisse in die

Listen 1 und 2 eintragen.

Sicherstellen, dass die Stromversorgung

eingeschaltet ist und dass die Ventile des

Kältemittelkreislaufs geöffnet sind.

Die Adressen für die Innen- und Außengeräte

festlegen. (Anmerkung: Beim ersten Einschalten

des Stroms eine Auto-Addressierung aufrufen.)

Einen Testbetrieb durchführen - den Ventilator-,

Heiz- und Kühlbetrieb aller Innengeräte prüfen.

8-2. Vor dem Testbetrieb zu prüfende Punkte

Folgende Punkte vor Durchführung eines Testbetriebs

prüfen, um sicherzugehen, dass die Installationsarbeiten

korrekt ausgeführt worden sind.

Hauptprüfpunkte, elektrische Verdrahtung

Hinweis: Das Kommunikationssystem ist anders als das

des Modular Multi Systems (MMS) (R-22/R-407C).

1

2 4

3

Leitgerät (A) Folgegerät (B) Folgegerät (C)

U3 U4

U3 U4

U3 U4

U1 U2 U5 U6

U1 U2 U5 U6

U1 U2 U5 U6

Erde

Hinweis: Das Diagramm zeigt nicht alle Stromkabel.

Genaue Angaben finden Sie in den Installationsanleitungen

für Außen- und Innengeräte, Fernbedienung und

wahlweises Zubehör.

380-415 V

Drehstrom

Lecküberwachung

Außengerät

Innengerät

U1 U2

A B

5 5

U1 U2

U1 U2

U1 U2

A B

A B

A B

1. Systeme ohne zentrale Regelung

230 V einphasig


Fernbedienung

Nr. Hauptprüfpunkte Geprüft

1 Prüfen, ob die Verbindungsleitungen der Innengeräte über die Klemmen U1/U2

an das Leit-Außengerät angeschlossen sind.

2 Prüfen, ob der Relaisstecker zwischen U1/U2 und U3/U4 abgetrennt ist (Relaisstecker

ist werkseitig nicht angeschlossen).

3 Prüfen, ob die Außengerät-Verbindungsleitungen über die Anschlüsse U5/U6

miteinander verbunden sind.

4 Prüfen, ob der Klemmenwiderstand (SW30-2 auf der Leitgerät-Schnittstellen-

Leiterplatte) der Verbindungsleitung auf ‘EIN’ gestellt ist (wie werkseitig eingestellt).

5 Sicherstellen, dass die Abschirmung der Verbindungskabel geerdet ist.

Hinweis: Das Diagramm zeigt nicht alle Stromkabel. Genaue Angaben finden Sie in den Installationsanleitungen

für Außen- und Innengeräte, Fernbedienung und wahlweises Zubehör.

89

2. Systeme mit zentraler Regelung

Vor der Zuordnung der Adressen folgende Prüfungen durchführen.

Zentrale Regelgeräte

U1 U2

U3 U4

4

2 5

3

Andere Kältemittelleitung

Andere Kältemittelleitung

Leitgerät (A) Folgegerät (B) Folgegerät (C)

U3 U4

U3 U4

U3 U4

U3 U4

Außengerät

U1 U2

U5 U6

1

U1 U2

U5 U6

U1 U2

U5 U6

U1 U2

U5 U6

Erde

Zum Innengerät

380-415 V

Drehstrom


6 6

Innengerät

U1 U2

U1 U2

U1 U2

U1 U2

A B

A B

A B

A B



Fernbedienung

Fernbedienung

Fernbedienung

Nr. Hauptprüfpunkte Geprüft

1 Prüfen, ob die Verbindungsleitungen der Innengeräte über die Klemmen U1/U2

an das Leit-Außengerät angeschlossen sind.

2 Prüfen, ob der Relaisstecker zwischen U1/U2 und U3/U4 abgetrennt ist, ehe die

Adressen zugeordnet werden (Relaisstecker ist werkseitig nicht angeschlossen).

3 Prüfen, ob die Außengerät-Verbindungsleitungen über die Anschlüsse U5/U6

miteinander verbunden sind.

4 Prüfen, ob die Zentralregelung über Klemmen U3/U4 an das Leit-Außengerät

angeschlossen ist. Hinweis: Die Zentralregelung kann auch direkt an andere Innen-/

Außengeräte angeschlossen werden.

5 Prüfen, ob der Klemmenwiderstand (SW30-2) der Leit-Außengerät-Verbindungsleitung

auf ‘EIN’ gestellt ist (werkseitige Einstellung). Nach der Adresseinstellung den Klemmen-

widerstand (SW30-2) aller Leit-Außengeräte auf ‘AUS’ stellen, außer beim Leit-Außen-

gerät mit der niedrigsten Adresse (Leitungsadresse 1), wo er auf ‘EIN’ bleiben sollte.

6 Sicherstellen, dass die Abschirmung der Verbindungskabel geerdet ist.

7 Wenn die zentral geregelte Gruppe Digital Inverter-Produkte umfasst, sicherstellen,

dass der korrekte Adapter am Leit-Innengerät installiert worden ist.

Sicherstellen, dass die TCC-LINK-Adapter korrekt angeschlossen sind.

Hinweis: Das Diagramm zeigt nicht alle Stromkabel. Genaue Angaben finden Sie in den Installationsanleitungen

für Außen- und Innengeräte, Fernbedienung und wahlweises Zubehör.

90

Checkliste 1

• Mit dieser Liste prüfen, dass bei den Installationsarbeiten keine Fehler gemacht wurden.

Ist die Leistung des Gesamt-Außenlast A Leitgerät (A) A Innengerät A

Leck-Schutzschalters Folgegerät (B) A

ausreichend? Folgegerät (C) A

Folgegerät (D)

A

Ist der Schutzschalter-Stromwert (RCB) ausreichend? RCB-Wert mA

Ist der Stromkabel-Durchmesser korrekt? Leitgerät (A) mm² Innengerät mm²

Folgegerät (B)

mm²

Folgegerät (C)

mm²


mm²

Ist die Regelungs-Verbindungsleitung korrekt Innen-/Außen-Anschlussklemmen (U1, U2)

verdrahtet? Außen-/Außen-Anschlussklemmen (U5, U6)

Zentralregelungs-Anschlussklemmen (U3, U4)

Erfolgt die Stromversorgung der Innengeräte gemeinsam?

Sind die Geräte geerdet?

Ist die Isolierung in Ordnung?

Ist die Netzstromspannung korrekt?

V

Ist der Durchmesser der Anschlussleitung korrekt?

Ist der Abzweig-Bausatz korrekt?

Fließt das Kondensat der Innengeräte ausreichend ab?

Ist die Wärmeisolierung der Rohrleitungen gut (Anschlussleitungen, Abzweig-Bausatz)?

Bei Innen- und Außengeräten sicherstellen, dass die aus- und eintretende Luft sich nicht behindern.

Nach dem Drucktest prüfen, ob die Leitungen und Innengeräte evakuiert wurden und die korrekte zusätzliche

Kältegasmenge eingefüllt wurde. Siehe Checkliste 2.

Sind die Ventile der Außengeräte voll geöffnet? Gas Flüssigkeit Ausgleichsltg.

Leitgerät (A)

Folgegerät (B)

Folgegerät (C)


91

• Die zusätzliche Kältemittelmenge prüfen.

Checkliste 2

Die zusätzliche Kältemittelmenge wie nachstehend gezeigt berechnen.

Zusätzliche Kälte- = Tatsächl. Flüssig- × Zusätzliche Kältemittel- + zu korrigierende Kältemittelmenge

mittelmenge keitsleitgs.-Länge menge je Meter Flüssigkeitsleitung nach Systemleistung

(A)

(C)

In der folgenden Tabelle zunächst die Gesamtlänge jeder Flüssigkeitsleitung eingeben, und dann die zusätzliche

Kältemittelmenge entsprechend der Leitungslänge berechnen.

Zusätzliche Kältemittelmenge nach Leitungslänge

Leitungsdurchmesser Standard-Kältemittel- Gesamt-Leitungslänge Zusätzliche Kältemittelmenge nach Leitungs-

Flüssigkeitsseite menge kg/m je Flüssigkeitsseite durchmesser je Flüssigkeitsseite, kg

Ø 1/4 0,025 x = kg

Ø 3/8 0,055 x = kg

Ø 1/2 0,105 x = kg

Ø 5/8 0,160 x = kg

Ø 3/4 0,250 x = kg

Ø 7/8 0,3505 x = kg

Zusätzliche Kältemittelmenge

nach Leitungslänge (A)

kg

Anschließend der nachstehenden Tabelle die zu korrigierende Kältemittelmenge (C) nach Systemleistung entnehmen.

Zu korrigierende Kältemittelmenge nach Systemleistung

Normaltyp

System- Gerät Gerät Gerät Gerät Zu korrigierende System- Gerät Gerät Gerät Gerät Zu korrigierende

leistung PS 1 2 3 4 Kältemittelmenge (C) leistung PS 1 2 3 4 Kältemittelmenge (C)

kg

kg

5 5 0 28 10 10 8 -2,0

6 6 0 30 10 10 10 0

8 8 1,5 32 8 8 8 8 -6,0

10 10 2,5 32 12 10 10 1,0

12 12 3,5 34 10 8 8 8 -6,0

14 8 6 0 34 12 12 10 3,0

16 8 8 0 36 10 10 8 8 -6,0

18 10 8 0 36 12 12 12 4,0

20 10 10 3,0 38 10 10 10 8 -6,0

22 8 8 6 0 40 10 10 10 10 -5,0

22 12 10 5,0 42 12 10 10 10 -4,0

24 8 8 8 -4,0 44 12 12 10 10 -2,0

24 12 12 7,0 46 12 12 12 10 0

26 10 8 8 -4,0 48 12 12 12 12 2,0

Zuletzt die zusätzliche Kältemittelmenge für die Leitungslänge (A) zu der zu korrigierenden Kältemittelmenge für die

der Systemleistung (C) addieren. Das ergibt die endgültige, zusätzliche Kältemittelmenge.


Zusätzliche Kältemittelmenge für die Leitungslänge (A)

Zu korrigierende Kältemittelmenge für die Systemleistung (C)


kg

kg

kg

Ist die gesamte zusätzliche Kältemittelmenge negativ, kein Kältemittel hinzufügen (= 0 kg).

92

8-3. Bei eingeschaltetem Strom zu prüfende Punkte

Bei eingeschalteter Stromversorgung zum System folgende Prüfungen an den Innen- und Außengeräten

durchführen:

Innengerät-Prüfung

1. Auf der verdrahteten Fernbedienung sollte in der Anzeige ein Rahmenmuster zu sehen sein (siehe unten).

UNIT

UNIT

SET

CL

SET

CL

2. Ist kein Rahmenmuster zu sehen, wurde wahrscheinlich die Stromversorgung für die Fernbedienung nicht

eingeschaltet. Prüfen Sie folgendes:

• Stromversorgung des Innengeräts

• Verdrahtung zwischen Innengerät und Fernbedienung

• dass Kabel um die Innengerät-Leiterplatte herum nicht beschädigt oder durchgetrennt sind

• dass Stecker an der Innengerät-Leiterplatte fest verbunden sind

• dass der Transformator der Innengerät-Leiterplatte richtig funktioniert

• dass die Innengerät-Leiterplatte richtig funktioniert

Außengeräte-Prüfung

Normalstatus

(Strom und Betrieb abgeschaltet)

Anormaler Status

(Strom ist normalerweise nicht

eingeschaltet)

1. Prüfen, ob die Drehschalter SW01, SW02 und SW03 auf der Schnittstellen-Leiterplatte des Leit-Außengeräts

auf 1 gestellt sind.

2. Sicherstellen, dass auf der 7-stelligen Anzeige [B] der Schnittstellen-Leiterplatte der Prüfcode [L08]

(L08=Adresse Innengerät nicht festgelegt) angezeigt wird.

3. Ist der Vorgang der Adressenzuweisung bereits abgeschlossen, sollte die 7-stellige Anzeige [B] leer sein und die

7-stellige Anzeige [A] sollte den Prüfcode [U1] anzeigen.

4. In Abschnitt 9 ‘Fehlersuche und -beseitigung’ nach der Lösung von Problemen suchen, falls auf der 7-stelligen

Anzeige [B] ein anderer Prüfcode angezeigt wird.


7-Segment-Anzeige [A]

7-Segment-Anzeige [B]

SW01 SW02 SW03

93

8-4. Adresseneinstellung

Nachdem das System eingeschaltet worden ist, sollte die Adresse jedes Innengeräts mit Hilfe der Schnittstellen-

Leiterplatte des Leit-Außengeräts zugewiesen werden.

Hinweis: Der Adressierprozess wird beim Systemstart nicht automatisch durchgeführt.

8-4-1. Informationen

1. Die automatische Zuweisung der Adressen dauert zwischen 1 und 10 Minuten.

2. Das Klimasystem braucht während dieser Zeit nicht in Betrieb stehen.

3. Eine manuelle Methode der Adressenzuweisung steht ebenfalls zur Verfügung.

• Automatisches Adressieren: Einstellung über SW15 des Schnittstellen-Leiterplatte des Leit-Außengeräts

• Manuelles Adressieren: Einstellung über eine verdrahtete Fernbedienung - siehe Abschnitt 8-4-3.

8-4-2. Adresseneinstellung und Prüfvorgang

Nr. Posten Vorgang

1 Innengeräte-Strom EIN Strom zu den Innengeräten im System einschalten.

2 Außengeräte-Strom EIN Strom zu den Außengeräten im System einschalten.

3 Prüfung, 7-stellige Anzeige Bestätigen, dass [L08] auf der 7-stelligen Anzeige [B] der Schnittstellen-

Leiterplatte im Leitgerät angezeigt ist.

4 Adresseneinstellung Abschnitt 8-4-3 zur Konfiguration der Adressierung befolgen – die richtige

Methode befolgen; diese ändert sich abhängig von der Regelungsmethode

(d.h. Gruppe oder zentral).

5 Anzeigeprüfung nach der • Nach Abschluss der Einstellung sollte [U1] in der 7-stelligen Anzeige [A]

Einstellung

erscheinen.

• Bei Folge-Außengeräten sollte die 7-stellige Anzeige [U2] bis [U4]

anzeigen.

• Wird in der 7-stelligen Anzeige [B] ein Fehler-Prüfcode gezeigt, auf

Abschnitt 9 ‘Fehlersuche und -beseitigung’ Bezug nehmen.

6 Systeminformations-Prüfung Die Systeminformationen mit der 7-stelligen Anzeige auf der Schnittstellennach

der Einstellung

Leiterplatte im Leitgerät prüfen.

Drehschalter-Einstellung 7-stellige Anzeige

SW01 SW02 SW03 [A] [B]

Systemleistung 1 2 3 [Leistungswert] [PS]

Anz. angeschlossener

Außengeräte 1 3 3 [Anzahl Geräte] [ P]

Anz. angeschlossener

Innengeräte 1 4 3 [Anz. angeschl. Geräte]

* Nach Abschluss der Prüfungen sicherstellen, dass SW01, 02 und 03 wieder

in Position ‘1’ gebracht werden.


7-stellige

Anzeige [A]

Druckschalter

SW04

Druckschalter

SW05

Druckschalter

SW15

7-stellige

Anzeige [B]


Drehschalter

94

8-4-3. Adresseneinstell-Vorgang

Diese Methode beschreibt die Schritte, die zur Adressierung jedes Innengeräts befolgt werden müssen. Ein

Innengerät funktioniert nicht, solange ihm keine Adresse zugewiesen wurde.

ACHTUNG

1. Die Installationsverdrahtung beenden, bevor Sie die Adresseneinstellung vornehmen.

2. Sicherstellen, dass die Innengeräte vor den Außengeräten eingeschaltet werden, da sonst der

Fehlerprüfcode [E19] erzeugt wird. Wenn dies passiert, den Strom ab- und dann wieder anschalten.

3. Es kann maximal 10 Minuten dauern bis ein Einzelsystem automatisch konfiguriert ist.

4. Das automatische Adressieren muss nach dem Einschalten des Systems vom Leit-Außengerät aus

aufgerufen werden (der Adressiervorgang wird nicht automatisch bei Systemstart ausgeführt).

5. Das Klimasystem braucht in dieser Zeit nicht in Betrieb stehen.

6. Die Adresszuweisung kann auch manuell durchgeführt werden.

a. Automatisches Adressieren: Einstellung über SW15 des Schnittstellen-Leiterplatte des Leitgeräts

b. Manuelles Adressieren: Einstellung über eine verdrahtete Fernbedienung.

Hinweis: Eine angeschlossene Fernbedienung muss vorübergehend mit jedem Innengerät verbunden

werden, um die manuelle Adresseneinstellung durchzuführen.

Automatische Adresseneinstellung

Ohne Zentralregelung: Adresseinstell-Vorgang 1 befolgen

Mit Zentralregelung: Adresseinstell-Vorgang 2 befolgen

(Jedoch Vorgang 1 befolgen, wenn die Zentralregelung an einer einzelnen Kältemittelleitung durchgeführt wird.)

Beispiel

Bei Zentralregelung in einer

Kältemittelleitung

Bei Zentralregelung über mehrere


Adresseneinstellvorgang Zu Vorgang 1 Zu Vorgang 2

Systemschema der

Verdrahtung

Außen Zentrale Außen Zentrale

Außen Außen

Fernbedienung

Fernbedienung

Zentrale

Fernbedienung

Innen Innen Innen Innen Innen Innen Innen Innen

Fernbedienung

Fernbedienung

Fernbedienung

Fernbedienung

Fernbedienung

Fernbedienung

Adresseneinstell-Vorgang 1

1. Den Strom zu den Innen-/Außengeräten einschalten.

(Reihenfolge Innen- Ë Außengeräte)

2. Nach etwa 1 Minute prüfen, ob U. 1. L08 (U. 1. blinkt) in der 7-stelligen

Anzeige auf der Schnittstellen-Leiterplatte des Leitgeräts zu sehen ist.

3. SW15 drücken, um mit der Einstellung der automatischen Adressierung

zu beginnen (max. 10 Minuten für Leitung 1 - normal ca. 5 Minuten).

4. Wird die Information Auto 1 Ë Auto 2 Ë Auto 3 in der 7-stelligen

Anzeige gezeigt und diese wechselt von U. 1. - - - (U. 1. blinkt) auf

U. 1. - - - (U. 1. leuchtet) , ist die Einstellung abgeschlossen.

5. Wenn bei einer einzelnen Kältemittelleitung eine automatische

Adresseneinstellung mit Zentralregelung vorgenommen wird, den

Relaisstecker zwischen den Klemmen [U1, U2] und [U3, U4] im

Leitgerät anschließen.


SW04

SW01

SW05

SW15

D600 D601 D602 D603 D604

5

SW02

SW03

1 1 1

3

2, 4

U1 U2 U3 U4 U5 U6

Für Verdrahtung

des zentralen

Regelsystems

Für interne

Verdrahtung

zwischen Innenund

Außengerät

Für interne

Verdrahtung

zwischen

Außengeräten

95

ACHTUNG

• Wenn die Adresseneinstellung vorgenommen wird,

bei Durchführung einer Gruppenregelung über

mehrere Kältemittelleitungen darauf achten, dass

an allen als Gruppe geschalteten Innengeräten der

Strom eingeschaltet ist.

• Beim Einschalten des Stroms für die Adresseneinstellung

für jede Kältemittelleitung ein Leit-

Innengerät für jede Leitung festlegen. Deshalb

wird im Betrieb nach der Adresseneinstellung

der Alarmcode “L03” (doppelte Leit-Innengeräte)

ausgegeben.

Beispiel

Systemschema der

Verdrahtung

Gruppenregelung über

mehrere Kältemittelleitungen

Außen

Außen

Innen Innen Innen Innen

Fernbedienung

Adresseneinstellungs-Vorgang 2


1. Mit SW13 und 14 auf der Schnittstellen-Leiterplatte

des Leitgeräts in jedem System die Adresse für

jedes System einstellen.

(Die werkseitige Einstellung ist Adresse 1.)

Hinweis: Darauf achten, dass die Adresse einer

Kältemittelleitung nicht ein zweites Mal vergeben

wird.

Systemadressen-Schalter an der Außengerät-Schnittstellen-Leiterplatte

ON ON ON ON

1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4

SW11 SW12 SW13 SW14

ON ON

ON ON ON

1 2 3 4 1 2 3 4 1 1 2 3 4 1 2 3 4

SW06 SW07 SW08 SW09 SW10

(O: Schalter EIN, X: Schalter AUS)

System- SW13 SW14 System- SW13 SW14

adresse 1 2 3 4 1 2 3 4 adresse 1 2 3 4 1 2 3 4

1 x x x x x 15 x x O O O

2 x O x x x 16 x O O O O

3 x x O x x 17 O x x x x

4 x O O x x 18 O O x x x

5 x x x O x 19 O x O x x

6 x O x O x 20 O O O x x

7 x x O O x 21 O x x O x

8 x O O O x 22 O O x O x

9 x x x x O 23 O x O O x

10 x O x x O 24 O O O O x

11 x x O x O 25 O x x x O

12 x O O x O 26 O O x x O

13 x x x O O 27 O x O x O

14 x O x O O 28 O O O x O

Wird nicht zur Einstellung der Systemadresse verwendet (Einstellung nicht verändern)

2. Sicherstellen, dass die Relaisanschlüsse zwischen den Klemmen

[U1, U2] und [U3, U4] an allen Außen-Leitgeräten, an die die

Zentralregelung angeschlossen ist, nicht angeschlossen sind

(werkseitige Einstellung: nicht angeschlossen).

3. Den Strom zu den Innen-/Außengeräten einschalten.

(Reihenfolge Innen- Ë Außengeräte)

2. Nach etwa 1 Minute prüfen, ob U. 1. L08 (U. 1. blinkt) in

der 7-stelligen Anzeige auf der Schnittstellen-Leiterplatte des

Leitgeräts zu sehen ist.

3. SW15 drücken, um mit der Einstellung der automatischen

Adressierung zu beginnen (max. 10 Minuten für Leitung 1

(normal ca. 5 Minuten)).

4. Wird die Information Auto 1 Ë Auto 2 Ë Auto 3 in der

7-stelligen Anzeige gezeigt und diese wechselt von

U. 1. - - - (U. 1. blinkt) auf U. 1. - - - (U. 1. leuchtet) ,

ist die Einstellung abgeschlossen.

7. Vorgang 4. bis 6. werden für die anderen Kältemittelleitungen

wiederholt.

2

U1 U2 U3 U4 U5 U6

Für interne

Verdrahtung

zwischen Innen- und

Außengerät

Für Verdrahtung

des zentralen

Regelsystems

Für interne

Verdrahtung

zwischen


96

8. Einstellen des Klemmenwiderstands

Nachdem alle Adresseneinstellungen im selben Kältemittelkreislauf

beendet sind, den Klemmenwiderstand in dieselbe Zentralregelungsleitung

legen.

• Nur SW03-2 des Leit-Außengeräts mit Adresse 1 auf EIN lassen.

(mit Klemmenwiderstand)

• SW03-2 des anderen Leit-Außengeräts auf AUS stellen.

(ohne Klemmenwiderstand)

9. Den Relaisstecker zwischen [U1, U2] und [U3, U4] des Leitgeräts

für jede Kältemittelleitung anschließen.

10. Dann die Adresse für die Zentralregelung einstellen.

(Wegen der Adresseneinstellung der Zentralregelung siehe

Installationsanweisung für Zentralregelungsgeräte.)


ON

1 2

SW30

SW30

ON ON ON ON

1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4


ON ON

ON ON ON

1 2 3 4 1 2 3 4 1 1 2 3 4 1 2 3 4

SW06 SW07 SW08 SW09 SW10

Vor/während der

Adresseneinstellung

Leitgerät

1 2 3

U3 U4

Folgegerät

U3 U4

U3 U4

Leitgerät

Folgegerät

U3 U4

U3 U4

Leitgerät

U1 U2

U5 U6

U1 U2

U5 U6

U1 U2

U5 U6

U1 U2

U5 U6

U1 U2

U5 U6

Relaisstecker

Relaisstecker

U1 U2

U1 U2

U1 U2

U1 U2

U1 U2

A

B

A

B

A

B

A

B

A

B

Einzelsystem

Fernbedienung

Fernbedienung

Fernbedienung

Gruppe

Fernbedienung

Nach der


Leitgerät

U3 U4

1 2

ON

SW30

OFF

Folgegerät

U3 U4

1 2

ON

SW30

OFF

Leitgerät

U3 U4

1 2

ON

SW30

OFF

Folgegerät

U3 U4

1 2

ON

SW30

OFF

Leitgerät

U3 U4

1 2

ON

SW30

OFF

U1 U2

U5 U6

U1 U2

U5 U6

U1 U2

U5 U6

U1 U2

U5 U6

U1 U2

U5 U6

Relaisstecker

Relaisstecker

Relaisstecker

U1 U2

U1 U2

U1 U2

U1 U2

U1 U2

A

B

A

B

A

B

A

B

A

B

Einzelsystem

Fernbedienung

Fernbedienung

Fernbedienung

Gruppe

Fernbe-

dienung

Außengerät-


SW13, 14 1 (Einstellung nicht

erforderlich.)

SW30-2

Klemmenwidersand

der Innen-/Außengerät-

Verbindungsleitung/

Zentralregelungs-

Verbindungsleitung

Relaisstecker

Leitgerät Folgegerät Leitgerät Folgegerät Leitgerät Werkseitige

Einstellung

EIN

Nach Adresseneistellung

kurzschließen

Einstellung nicht


Offen

2 Einstellung nicht


AUS nach




(Einstellung nicht


Offen

3 1

AUS nach Adresseneinstellung



EIN

Offen

Innengeräte-Seite (automatische Einstellung)

Leitungsadresse 1 1 2 2 3

Innengerät-Adresse 1 2 1 2 1

Gruppenadresse 0 0 1 2 0

Hinweis: Nie einen Relaisstecker anschließen, ehe die Adresseneinstellung für alle Kältemittelleitungen

abgeschlossen worden ist, da sonst die Adresse nicht korrekt eingestellt werden kann.

97

Manuelle Adresseneinstellung mit der verdrahteten Fernbedienung

Die manuelle Adresseneinstellung wird geboten, damit mit der Fernbedienung eine Innengerät-Adresse festgelegt

werden kann, wenn die Innen- oder Außengerätverdrahtung des Systems nicht abgeschlossen wurde.

Das System so konfigurieren, dass das ausgewählte Innengerät und die Fernbedienung eins zu eins kommunizieren.

Den Strom einschalten 1 Die Tasten SET , CL und mindestens vier

Sekunden lang gleichzeitig drücken.

• Der Positionscode blinkt.

Verdrahtungsbeispiel in 2 Leitungen 2 Mit den Temperaturtasten und

#1

#2

Positionscode 12 (Leitungsadresse) eingeben.

Außen-

Außen-

3 Die Dateneinstellung für Positionscode 12 mit den

gerät

gerät

Timertasten und auf der Fernbedienung

auf die gewünschte Leitungsadresse einstellen (mit

der Leit-Außengerät-Leitungsadresse abstimmen.)

4 Die Taste SET drücken (die Leitungsadresse ist jetzt

eingestellt).

Innen-

Innen-

Innen-

Innen-

Innen-

gerät gerät

gerät gerät gerät 5 Mit den Temperaturtasten und

Leitungsadresse → 1 1 1 2 2

Positionscode 13 (Innengerät-Adresse) eingeben.

Innengerätadresse → 1 2 3 1 2

6 Die Dateneinstellung für Positionscode 13 mit den

Gruppenadresse → 1 2 2 2 2


Fernbedienung

Klemme

auf die gewünschte Leitungsadresse einstellen.

7 Die Taste SET drücken (die Innengerät-Adresse ist

Leitgerät

jetzt eingestellt).

Im obigen Beispiel die Adresse nach Einzelanschluss 8 Mit den Temperaturtasten und

der verdrahteten Fernbedienung einstellen, wenn kein Positionscode 14 (Innengerät-Adresse) eingeben.

Anschluss von der Fernbedienung vorliegt. 9 Die Dateneinstellung für Positionscode 14 mit den


auf die gewünschte Leitungsadresse einstellen.

Gruppenadresse 10 Die Taste SET drücken (die Innengerät-Adresse ist

Einzeln: 0000 jetzt eingestellt).

Zentralgerät: 0001 Bei 11 Die Taste drücken, um den Status der

}

Fernbedienung wieder auf Normalbetrieb zu bringen.

Endgerät: 0002 Gruppenregelung

Bedienungsfolge

1 Ë2 Ë3 Ë4 Ë5 Ë6 Ë

→ 2 → 3 → 4 → 5 → 6 →

7 Ë8 Ë9 Ë10 Ë11ËEnde

→ 8 → 9 → 10 → 11

CODE No.

SET DATA

UNIT No.

Daten

R.C.

No.

Positionscode

11

1

4, 7, 10

SET

CL

UNIT

3, 6, 9

2, 5, 8

98

Hinweis:

Wenn Sie die Leitungsadresse von der Fernbedienung aus einstellen, nicht die Adressen 29 und

30 verwenden, da sie nicht im Außengerät eingestellt werden können. Werden sie unrichtigerweise

eingestellt, wird der Prüfcode [E04] (Fehler Kommunikationsleitungen Innen-/Außengerät) ausgegeben.

Bestätigung Innengerät-Adresse und -Position mit Hilfe der Fernbedienung

1. Suchen der Innengerät-Adresse

Vorgang (kann während des Gerätebetriebs durchgeführt werden)

1 Nach Abschalten des Geräts die Taste drücken.

2 Die Taste UNIT

drücken.

• Gerätenr. 1-1 wird einige Sekunden lang auf der

Fernbedienung angezeigt.

• Die angezeigte Gerätenr. gibt die Leitungsadresse und

Innengerät-Adresse an.

• Wenn ein anderes Innengerät an dieselbe Fernbedienung

angeschlossen ist (Gerät Gruppenregelung), wird durch

erneutes Drücken der Taste

Geräteadresse angezeigt.

UNIT

die andere

2. Suchen der Position eines Innengeräts mit seiner Adresse

• Zur Bestätigung der Gerätenummer in einer Gruppe.

1

Betätigen

2

1 Ë2

→ 2

CODE No.

UNIT No.

UNIT

SET CL


Vorgang (muss bei abgeschaltetem Klimagerät durchgeführt werden)

Die Nummern der Innengeräte aus einer Gruppe werden nacheinander

angezeigt und der jeweilige Innengerät-Ventilator wird eingeschaltet.

1 Die Tasten und mindestens 4 Sekunden lang gedrückt halten.

• Als Gerätenr. wird ALLE angezeigt

• Die Ventilatoren aller Innengeräte der Gruppe werden

eingeschaltet.

2 Mit jedem Drücken der Taste UNIT werden nacheinander die

Gerätenummern der Innengeräte angezeigt.

• Die erste angezeigte Adresse ist die des Leitgeräts.

• Der Ventilator des gewählten Innengeräts wird eingeschaltet.

3 Die Taste drücken, um den Vorgang zu beenden.

• Alle Geräte der Gruppenregelung schalten ab.

3

Ende

1

2

SET DATA

UNIT No.

R.C. No.

UNIT

SET CL


1 → 2 → 3

1 Ë2 Ë3 Ende

CODE No.

99

3. Bestätigung aller Gerätenummern in einer Gruppe mit einer beliebigen verdrahteten Fernbedienung


Die Nummer und Position des Innengeräts innerhalb der Gruppe kann bestätigt werden. Zunächst ein Außengerät

auswählen und dann werden die an diese Gruppe angeschlossenen Innengeräte nacheinander angezeigt. Nachdem

jedes Innengerät gewählt ist, geht der jeweilige Ventilator in Betrieb.

1 Die Tasten und mindestens 4 Sekunden lang gedrückt

halten.

• Auf der Fernbedienung wird Funktionscode AC (Adressenänderung)

angezeigt.

2 Mit den Tasten UNIT

und die Leitungsadresse des

Außengeräts wählen.

3 Die Taste SET

drücken, um die gewählte Leitungsadresse zu

bestätigen.

• Die Adresse eines Innengeräts, das an das gewählte Außengerät

angeschlossen ist, wird angezeigt und der jeweilige

Ventilator geht in Betrieb.

4 Mit jedem Drücken der Taste UNIT

werden nacheinander

die Gerätenummern der Innengeräte angezeigt.

• Der Ventilator des gewählten Innengeräts wird eingeschaltet.

[Zur Auswahl einer anderen Leitungsadresse]

5 Die Taste CL

drücken, um zu Vorgang 2 zurückzukehren.

• Dies gestattet Bestätigung der Innengerät-Nummern einer

anderen Gruppe.

6 Die Taste drücken, um den Vorgang abzuschließen.

6

1

3

SET DATA

SET

CL

1 Ë2

→ 2

Ë3

→

Ë3 →

4 Ë5 Ë6 Ende

→ 5 → 6

UNIT No.

R.C.


No.

UNIT

CODE No.

4

2

5

Änderung der Innengerät-Adresse von der Fernbedienung

Dieser Vorgang beschreibt, wie die Innengerät-Adresse bei Einzelbetrieb

oder Gruppeneregelung zu ändern ist, nachdem der automatische

Einstellvorgang abgeschlossen ist.


1 Die Tasten SET

, CL

und mindestens 4 Sekunden lang

gedrückt halten.

• Die erste angezeigte Gerätenummer ist die des Leitgeräts.

2 Bei Gruppenregelung die Taste UNIT zur Wahl des

gewünschten Innengeräts drücken.

• Der Innengerät-Ventilatormotor schaltet ein.

3 Mit den Temperaturtasten und Positionscode 13

Innengerät-Adresse) eingeben.

4 Die Dateneinstellung für Positionscode 13 mit den Timertasten

und

der Fernbedienung auf die gewünschte Adresse

bringen.

5 Die Taste SET

drücken (die Adresse ist jetzt eingestellt).

6 Die Taste UNIT

drücken, um das nächste Innengerät zu wählen.

Schritte 4 bis 6 zur Änderung der Adresse jedes Innengeräts

wiederholen.

7 Nach Abschluss aller Änderungen die Taste UNIT zur

Bestätigung der Änderungen drücken.

8 Die Taste drücken, um den Fernbedienungs-Status

wieder auf Normalbetrieb zu stellen.

4

8

1

5

SET DATA

SET

UNIT

1 Ë2 → 2 Ë3 → Ë4 3 → Ë4 →

5 Ë6 Ë7 Ë8 Ende

→ 6 → 7 → 8

CL

UNIT No.

R.C.


No.

CODE No.

2,

6,

7

3

100

Dieser Vorgang beschreibt, wie alle Innengerät-Adressen nach Abschluss des automatischen Einstellvorgangs von

einer beliebigen verdrahteten Fernbedienung aus geändert werden können.

Hinweis: Die Verwendung einer beliebigen Fernbedienung ermöglicht den Zugriff auf alle Systeme des Zentralregelungs-Netzwerkes.

Innengerät-Adressen für jedes Kältesystem sollten von Adresse 1 aus angewählt werden.


1 Die Tasten und mindestens 4 Sekunden lang gedrückt halten.

• Auf der Fernbedienung wird Funktionscode AC (Adressenänderung) angezeigt.

2 Mit den Tasten UNIT und die Leitungsadresse des Geräts wählen.

3 Die Taste SET zur Bestätigung der gewählten Leitungsadresse drücken (es kann eine geringe Verzögerung

eintreten).

• Die Adresse des an das gewählte Kältesystem angeschlossenen Innengeräts wird angezeigt und der

Ventilator des Geräts schaltet ein.

• Zunächst wird die aktuelle Innengerät-Adresse bei den Einstelldaten angezeigt (Leitungsadresse wird nicht

angezeigt).

4 Mit den Tasten und die neue Adresse für das Gerät wählen.

5 Die Taste SET drücken (die Adresse ist jetzt eingestellt).

6 Die Taste UNIT drücken, um das nächste Innengerät zu wählen. Die Schritte 4 bis 6 wiederholen, um die

Adresse jedes Innengeräts zu ändern und um sicherzugehen, dass sie nicht doppelt vergeben werden.

7 Nach Abschluss aller Änderungen die Taste SET drücken, um die Änderungen zu bestätigen.

8 Die Taste drücken, um den Fernbedienungs-Status wieder auf Normalbetrieb zurückzusetzen.

CODE No.

CODE No.

SET DATA

UNIT No.

SET DATA

UNIT No.

1

R.C. No.

UNIT

2

4 6

8

R.C.

No.

UNIT

3

Wird die Gerätenr. nicht aufgerufen, ist das

Außengerät in dieser Leitung nicht vorhanden.

Die Taste CL drücken und dann

entsprechend Vorgang 2 eine Leitung wählen.

SET

CL

Stornieren der Leitungswahl

5, 7

SET CL


1 Ë2 Ë3 Ë4 Ë

15 Ë6 → 2 Ë7 → Ë8 3 → Ende 4 →

5 → 6 → 7 → 8

101

Zurückstellen der Adressdaten auf die werkseitigen Standardeinstellungen (nicht angewählt)

Methode 1

• Eine einzelne Adresse kann mit der verdrahteten Fernbedienung manuell gelöscht werden.

• Die Leitungs-, Innengerät- und Gruppenadresse mit Hilfe der Fernbedienung auf ‘0099’ stellen.

Methode 2

• Ist eine Gruppe von Innengeräten an dasselbe Kältesystem angeschlossen, kann deren Adresse durch folgende

Vorgehensweise am Außengerät zurückgesetzt werden.

1. Den Strom der Geräte im Kältesystem abschalten.

2. Falls noch angeschlossen, Relaisstecker zwischen [U1, U2] und [U3, U4] am Leit-Außengerät entfernen.

3. Darauf achten, dass SW30-2 auf der Schnittstellen-Leiterplatte auf ‘Ein (On)’ gestellt ist.

4. Den Strom für die Geräte wieder einschalten.

Zentrale

Regelung

Leitgerät Folgegerät nter unit Folgegerät Leitgerät

U3 U4

U3 U4

U3 U4

U3 U4

U3 U4

U1 U2

U3 U4

U1 U2

U5 U6

U1 U2

U5 U6

U1 U2

U5 U6

U1 U2

U5 U6

U1 U2

U5 U6

U1 U2

U1 U2

U1 U2

U1 U2

U1 U2

A

B

A

B

A

B

A

B

A

B

Fernbedienung

Fernbedienung

Fernbedienung

Fernbedienung

Gerät, dessen Adresse zum Ausgangsstatus zurückzustellen ist

5. Nach ca. 1 Minute prüfen, ob auf der Schnittstellen-Leiterplatte “U.1. ---“ angezeigt wird und dann die in

nachstehender Tabelle angeführten Prüfungen durchführen:

SW01 SW02 SW03 SW04 Adresse, die gelöscht

werden kann

2 1 2 Sicherstellen, dass auf der 7-stelligen Anzeige “A.d.buS” gezeigt Leitung + Innengerät +

wird und dann mindestens 5 Sekunden lang SW04 drücken. Gruppe

2 2 2 Sicherstellen, dass auf der 7-stelligen Anzeige “A.d.nEt” gezeigt Zentral

wird und dann mindestens 5 Sekunden lang SW04 drücken.

6. Auf der 7-stelligen Anzeige sollte “A.d.c.L” angezeigt sein.

7. Die Schalter SW01, SW02 und SW03 auf Position ‘1’ zurückstellen.

8. “U.1.L08” wird angezeigt, um mitzuteilen, dass der Adressrückstellungsvorgang erfolgreich beendet wurde.

Wenn “A.d.n.G” angezeigt wird, ist ein Fehler eingetreten – prüfen Sie, ob der Relaisstecker im Außengerät

(zwischen [U1, U2] und [U3, U4]) herausgezogen wurde. Wenn dieser Löschvorgang nicht korrekt ausgeführt

wird, ist es möglich, dass die Adressen in einem anderen Kältesystem ebenfalls zurückgestellt wurden.

9. Nachdem die Adressdaten gelöscht wurden, muss die Zuweisung neuer Adressen durchgeführt werden.

102

Hinzufügen neuer Geräte zu einem bestehenden Kältesystem

Wenn ein bestehendes System um neue Innengeräte erweitert wird oder wenn eine Leiterplatte ersetzt wurde

(wodurch nicht definierte Geräte entstehen), nachstehende Schritte durchführen:

Methode 1

• Eine einzelne Adresse kann mit der verdrahteten Fernbedienung manuell eingestellt werden (Leitungs-,

Innengerät-, Gruppen- oder Zentraladresse).

• Genaue Anleitungen sind dem Abschnitt “Manuelle Adresseneinstellung über die Fernbedienung” zu

entnehmen.

Methode 2

• Die Adresse des neuen oder nicht definierten Geräts kann über das Außengerät eingestellt werden.

• Die Geräte, die bereits eine Adresse zugewiesen haben, so lassen, wie sie sind.

• Dem neuen oder nicht definierten Gerät wird die niedrigste zur Verfügung stehende Adresse zugewiesen.

Einstellvorgang

1. Suchen, an welches Kältesystem das nicht definierte Innengerät angeschlossen wurde.

2. Die Stromversorgung der Geräte im festgelegten Kältesystem abschalten.

3. Den Relaisstecker zwischen [U1, U2] und [U3, U4] im Leit-Außengerät abtrennen.

3. Darauf achten, dass SW30-2 auf der Schnittstellen-Leiterplatte auf ‘Ein (On)’ gestellt ist.

4. Den Strom für die Geräte wieder einschalten.

Zentrale

Regelung

U1

U3 U2

U4

Leitgerät Folgegerät Leitgerät

Center unit

Folgegerät

U3 U4

U3 U4

U3 U4

U3 U4

nter unit

U3 U4

U1 U2

U5 U6

U1 U2

U5 U6

U1 U2

U5 U6

U1 U2

U5 U6

U1 U2

U5 U6

U1 U2

U1 U2

U1 U2

U1 U2

U1 U2

A

B

A

B

A

B

A

B

A

B

Fernbedienung

Fernbedienung

Fernbedienung

Fernbedienung

Hinzugefügtes Innengerät

6. Nach ca. 1 Minute prüfen, ob auf der Schnittstellen-Leiterplatte “U.1. ---“ angezeigt wird und dann die in

nachstehender Tabelle angeführten Prüfungen durchführen:.


2 14 2 Sicherstellen, dass auf der 7-stelligen Anzeige “In.At” gezeigt wird, und dann

mindestens 5 Sekunden lang SW04 drücken.

“AUTO1” Ë “AUTO2” Ë “AUTO3” … wird auf der 7-stelligen Anzeige gezählt/gezeigt.

7. “U.1. ---” wird angezeigt, um mitzuteilen, dass der Adressrückstellungsvorgang erfolgreich beendet wurde.

8. Den Strom für die Geräte abschalten und folgende Schritte durchführen:

• Den Relaisstecker [U1, U2] wieder in [U3, U4] einstecken.

• Am Schalter SW30-2 ‘Aus (Off)’ wählen.

• Schalter SW01, SW02, und SW03 auf Position ‘1’ stellen.

103

8-4-4. Prüfung nach der Adresseneinstellung bei Systemen mit Zentralregelung

Folgende Prüfungen sollten bei Geräten mit Zentralregelung durchgeführt werden, nachdem die Adressenzuordnung

abgeschlossen wurde.

U1 U2

U3 U4

Zentralregelungs-

Geräte

5

3

2

Andere

Kältemitelleitung

Andere

Kältemitelleitung

U3 U4

Leitgerät nter unit (A) Leitgerät (A) Folgegerät (B) Folgegerät (C)

(A)

4

1

U3 U4

U3 U4

U3 U4

Außengerät

U1 U2

U5 U6

U1 U2

U5 U6

U1 U2

U5 U6

U1 U2

U5 U6

Erde

5

380-415 V dreiphasig

Fehlerstrom-

Hauptschutzschalter

Innengerät

U1 U2

U1 U2

U1 U2

U1 U2

A B

A B

A B

A B


Fehlerstrom-

Hauptschutzschalter

Fernbedienung

Fernbedienung

Fernbedienung

Durchzuführende Prüfung

Relaisstecker

1) Wurde der Relaisstecker des Leitgeräts nach der Adresseneinstellung

wieder angeschlossen?

2) Wurden die Relaisstecker in allen Folgegeräten entfernt?

Klemmenwiderstand 1) Wurde der Klemmenwiderstand (SW30-2) im Leit-Außengerät mit der

niedrigsten Adressnummer auf ‘Ein’ (On) gestellt? (Einstellung ist bei

Folge-Außengeräten nicht erforderlich.)

2) Sicherstellen, dass der Klemmenwiderstand (SW30-2) in allen anderen

Leit-Außengeräten auf ‘Aus’ (Off) gestellt wird.

Leitungsadresse

1) Sicherstellen, dass die Leitungsadresse jedes Kältesystems (mit SW13,

SW14 auf der Schnittstellen-Leiterplatte des Leit-Außengeräts

eingestellt) nicht noch einmal in einem anderen System vorkommt.

Geprüft

Hinweis: Diese Tabelle enthält keine Prüfungen zur korrekten Installation von Stromkabeln. Angaben darüber

sind den Installationsanleitungen der Innengeräte, Außengeräte, Fernbedienungen und eventuell verwendeten

Zubehörteile zu entnehmen.

.

104

8-5. Fehlersuche und -beseitigung im Testbetrieb

Werden nach der Kabelmontage oder Adresseneinstellung Fehler-Prüfcodes auf der Fernbedienung angezeigt oder

kann die Fernbedienung nicht auf ‘EIN’ (On) geschaltet werden, auf die nachstehende Tabelle Bezug nehmen:

8-5-1. Auf der Fernbedienung/7-stelligen Anzeige angezeigte Prüfcodes

Prüfcode auf der

Fernbedienung

7-stellige

Anzeige am

Zentralgerät

Ursache

Abhilfemaßnahmen

E04 E19-00 Außengerät wurde zuvor eingeschaltet. Strom zum Innen- und dann zum Außengerät wieder einschalten.

L08

E08-XX

E07

E06

Der Klemmenwiderstand wurde in keinem

Außengerät eingestellt oder es wurde mehr als

ein Außengerät eingestellt.

Nach der Adressenkonfiguration regagieren die

Innengeräte nach dem Wiedereinschalten nicht korrekt.

Adresseneinstellungs-Fehler:

• Die Leitungsadresse der Innengeräte ist nicht

konfiguriert.

• Die Außen- und Innengeräte-Leitungsadresse

stimmen nicht überein.

• Die Innengerät-Adressensequenz ist doppelt

vorhanden. Bei Geräten, die nicht E04 anzeigen,

könnte eine doppelte Adressierung erfolgt sein.

• Eine Gruppe hat kein Leit-Innengerät. Bei Gruppen,

die nicht E04 anzeigen, wurde möglicherweise kein

Leit-Innengerät definiert.

Die Adressierung des Innengeräts ist doppelt erfolgt. Der

Prüfcode-Untercode ist die doppelte Adresse.


Außengerät eingestellt oder es wurde mehr

als ein Außengerät eingestellt - oder

Klemmenwiderstand kann nach dem

Einschalten geändert worden sein.

Übertragungsfehler – Schnittstellen-Leiterplatten-Fehler.

Nach einer erfolgreichen Adresseneinstellung ist die

Kommunikation aller Innengeräte unterbrochen.

E16 E16-XX Die Zahl der angeschlosenen Innengeräte übersteigt die

Maximalzahl oder zu hohe Leistung.

E25 E25 Die Adressierung des Außengeräts ist bei manueller

Einstellung doppelt erfolgt.

E26 E26-XX Die Zahl der Außengeräte wurde gesenkt

• Ein Außengerät wurde auf Backup eingestellt.

• An einem Folgegerät wurde der Strom abgeschaltet.

L04 L04 Die Adressierung des Außengeräts ist doppelt erfolgt.

– Einstellungsfehler tritt auf, wenn [U1, U2] an [U3, U4]


SW30-2 am Leitgerät prüfen:

• Besteht keine Verbindung zwischen Kältesystemen, sollte

SW30-2 auf ‘EIN’ gestellt werden.

• Besteht eine Verbindung zwischen Kältesystemen, sollte

SW30-2 in nur einem System auf ‘EIN’ gestellt werden (am

Leitgerät mit der niedrigsten Leitungsadresse).

Sicherstellen, dass die Verbindungskabel zwischen den Geräten

korrekt verdrahtet sind. Auf Geräusche in den Verbindungsleitungen

prüfen.

Den Adresseneinstellungs-Vorgang wiederholen.

Den Adresseneinstellungs-Vorgang wiederholen.







Schnittstellen-Leiterplatte auswechseln.

Sicherstellen, dass die Verbindungskabel zwischen Innen- und

Außengerät korrekt verdrahtet sind.

Auf Geräusche in den Verbindungsleitungen prüfen.

Die Zahl der angeschlossenen Innengeräte oder Leistung ändern.

Nicht die manuelle Adresseneinstellung für Außengeräte

verwenden.

Fehlerursache beseitigen

• Fehler beheben und Backup-Einstellung löschen.

• Den Strom zum Folgegerät einschalten.

Die Leiungsadressen-Einstellung des Leitgeräts mit SW13 und

SW14 auf der Schnittstellen-Leiterplatte ändern.

L05 (*) L06 Mehr als ein Innengerät wurden auf ‘Vorrang’ eingestellt. Nur ein Innengerät auf ‘Vorrang’ stellen.

L06

Zwei oder mehr Innengeräte wurden auf ‘Vorrang’

eingestellt.

L08 L08 Adresseneinstellungs-Fehler – nicht definierte Innengerät-

Adresse.

(*) [L05]: Auf dem Innengerät mit Vorrang angezeigt.

[L06]: Auf allen Innengeräten außer dem Innengerät mit Vorrang angezeigt.

ON

1 2

SW30

ON

1 2

SW30

Nur ein Innengerät auf ‘Vorrang’ stellen.

Adresseneinstellungs-Vorgang wiederholen.

105

8-5-2. Auf der 7-stelligen Anzeige der Schnittstellen-Leiterplatte angezeigte Prüfcodes

und Eingabe über die Fernbedienung nicht möglich


Fernbedienung

7-stellige

Anzeige am

Zentralgerät

Ursache

Keine Reaktion L08 Leitungs- und Geräteadressen aller Innengeräte nicht

eingestellt.

Eine Gruppe ist ohne Leitgerät.


Adresseneinstellungs-Vorgang durchführen.

Die Gruppenadresse konfigurieren.

E19-00 Strom zum Innengerät nicht eingeschaltet. Strom zum Innen- und dann zum Außengerät wieder einschalten.

Verbindung zwischen Leit-Außengerät und Innengeräten

nicht korrekt (Abb. 1) – nicht vor der Adresseneinstellung

verbinden.


Außengerät eingestellt oder es wurde mehr als

ein Außengerät eingestellt (vor der Adresseneinstellung).

E19-02 Verbindungsleitungen zwischen Außengeräten (Leit-/

Folgegerät) nicht korrekt (Abb. 2).

SW08-Einstellungsfehler.

E20-01 Adresseneinstellung durchgeführt, wenn das Innen-/

Außengerät-Verbindungskabel auch zwischen Außengeräten

angeschlossen ist (Abb. 3).

Adresseneinstellung durchgeführt, wenn mehrere

Kältemittelleitungen angeschlossen sind (Abb. 3).

ON

1 2

SW30

Verdrahtung korrigieren.








Alle SW08-Bits auf ‘AUS’ schalten.



8-5-3. Nicht auf der 7-stelligen Anzeige der Schnittstellen-Leiterplatte angezeigte

Prüfcodes und Eingabe von einer oder mehreren Fernbedienung(en) nicht möglich


Fernbedienung

7-stellige

Anzeige am

Zentralgerät

Ursache

Keine Reaktion Keine Verbindungskabel zwischen Innen- und Außengeräten

nicht angeschlossen.

Keine Anzeige

auf der Fernbedienung

(kein

Rahmen gezeigt)

Keine

Gerät reagiert nicht auf die Fernbedienung

• Leitungs- und Innengerätadressen nicht eingestellt.


• Der Strom zum Innen-Leitgerät ist bei Innengerät-

Gruppenregelung nicht eingeschaltet.


• Das Innengerät ist in einer Gruppe mit Einzelregelung

als Folgegerät eingestellt.

Keine Anzeige auf der Fernbedienung

• Der Strom ist nicht eingeschaltet.


• Die Fernbedienung ist nicht angeschlossen.


• Inkorrekte Verdrahtung der Fernbedienung.


• Fernbedienungs-Kommunikationschaltkreis-Fehler.

• Irrtümlich 230-V-Versorgung an die Fernbedienung.



Adresseneinstellungs-Vorgang durchführen.

Den Strom zum Leit-Innengerät einschalten.

Die Gruppenadresse auf Einzelregelung [0] einstellen.

Den Strom zum Gerät einschalten.



Verdrahtung zur Fernbedienung abtrennen (Klemmen A/B am

Innengerät) und sicherstellen, dass die Versorgungsspannung

von der Innengerät-Leiterplatte korrekt ist (15-18 V). Ist die

Spannung nicht korrekt oder keine Spannung vorhanden, die

Innengerät-Leiterplatte auswechseln.

106

8-5-4. Fehler bei der Bestätigung der Zahl der Innen- und Außengeräte in einer Gruppe

nach Abschluss der Adresseneinstellung

Status Ursache Abhilfemaßnahmen

Zahl der angeschlossenen Außengeräte ist falsch

(zu wenig).

Zahl der angeschlossenen Innengeräte ist falsch (zu

wenig).

Zahl der angeschlossenen Innengeräte in einer

Gruppe ist falsch (zu wenig) - bei Gruppenbetrieb

von der Fernbedienung.

Verbindungskabel zwischen Außengeräten

abgetrennt oder nicht korrekt verdrahtet (Abb. 4)

– Adresseneinstellungs-Vorgang hat das inkorrekt

verdrahtete Folgegerät nicht erkannt.

Verbindungskabel zwischen Innengeräten

abgetrennt oder nicht korrekt verdrahtet (Abb. 5)

– Adresseneinstellungs-Vorgang hat das inkorrekt

verdrahtete Innengerät nicht erkannt.

Fernbedienungsanschluss nicht vorhanden oder

inkorrekt.

Irrtümlich 230-V-Versorgung an die Fernbedienung,

führt zum Ausfall des Verbindungs-Schaltkreises.

Verdrahtung korrigieren und die Adresseneinstellung

wiederholen. Sicherstellen, dass die Zahl der

Außengeräte jetzt korrekt ist.

Verdrahtung korrigieren und die Adresseneinstellung

wiederholen. Sicherstellen, dass die Zahl der

Innengeräte jetzt korrekt ist.

Mit der an die Gruppe angeschlossenen Haupt-

Fernbedienung einen Testlauf durchführen und das

nicht funktionierende Gerät suchen – Verdrahtung

dieses Geräts prüfen.

Verdrahtung zur Fernbedienung abtrennen

(Klemmen A/B am Innengerät) und sicherstellen,

dass die Versorgungsspannung von der Innengerät-

Leiterplatte korrekt ist (15-18 V). Ist die Spannung

nicht korrekt oder keine Spannung vorhanden, die

Innengerät-Leiterplatte auswechseln.

107

Beispiel für falsche Verdrahtung

Abb. 1

Fernbedienungs-Status Leitgerät 7-stellige Anzeige Beispiel für falschen Anschluss

Keine Reaktion E19-00

Leitgerät

Leitgerät

U3/U4

U5/U6

Innengerät

Innengerät

Innengerät

Innen-gerät

Abb. 2



U5/U6

Leitgerät

Folgegerät

U1/U2

Innengerät

Abb. 3



Leitgerät Folgegerät Leitgerät Folgegerät Leitgerät

Leitung 1

U1/U2 U1/U2

U1/U2 U5/U6

Folgegerät

Leitung 2

Innen-

gerät

Innen-

gerät

Innen-

gerät

U1/U2

Abb. 4

Status

Zahl der angeschlossenen Außengeräte zu niedrig

Beispiel für falschen Anschluss

Leitgerät Folgegerät Leitgerät Folgegerät Leitgerät Folgegerät

U1/U2 U3/U4 U3/U4

U5/U6

U1/U2

U1/U2

U3/U4

U5/U6

U1/U2

Innengerät

Innengerät

Innengerät

U1/U2

U3/U4

Abb. 5

Status

Zahl der angeschlossenen Innengeräte zu niedrig

Beispiel für falschen Anschluss

Leitgerät

Leitgerät

U1/U2

U1/U2

Innengerät

Innengerät

A/B

Innengerät

Innengerät

108

8-6. Prüfung Testbetrieb

8-6-1. Ventilator-Betriebsprüfung

START

Die Taste [START/STOP] drücken

Wenn ein Fehlercode auf der Fernbedienung angezeigt wird, auf

Abschnitt 8-5-1 Bezug nehmen.

Die Betriebsart [FAN] wählen.

Wird Luft von der Ausblasöffnung des

Innengeräts ausgeblasen?

Ja

Sind ungewöhnliche Geräusche zu hören?

Ja

Nein

Nein

Innenventilator, Ventilatormotor und Ventilatorschaltkreis prüfen

(unbedingt Stromversorgung abtrennen, ehe irgendwelche

Abdeckungen entfernt werden).

Prüfen, ob irgendwelche Teile mit dem Ventilator Kontakt haben

(unbedingt Stromversorgung abtrennen, ehe irgendwelche

Abdeckungen entfernt werden).

Normal

Alle Innengeräte nacheinander prüfen.

8-6-2. Kühl-/Heizbetriebsprüfung

Die Kühl-/Heizbetriebsprüfung kann über die Fernbedienung oder die Außengerät-Schnittstellen-Leiterplatte

durchgeführt werden.

1. Betriebstest (Start/Stop)

Betriebstest von der Fernbedienung

Verdrahtete Fernbedienung

1 Taste mindestens 4 Sekunden lang drücken, [TEST] wird in

der Anzeige gezeigt und der Testbetriebs-Modus beginnt.

TEST

1,

5

SET

CL

UNIT

2,

4

3

2 Die Taste drücken.

3 Mit der Taste die Betriebsart wählen (Kühlung [COOL] oder Heizung [HEAT]).

• Keine andere Betriebsart verwenden, nur [COOL] oder [HEAT].

• Im Testbetrieb kann die Temperatureinstellung nicht verändert werden.

• Fehler werden wie normal erkannt.

TEST

4 Nach Abschluss des Testbetriebs Taste drücken, um den Vorgang zu beenden.

Dieselbe Anzeige wie in Vorgang 1 erscheint.

5 Taste drücken, um den Testbetrieb zu beenden.

Die Anzeige [TEST] verschwindet und der Status kehrt zum normalen Stop-Status

zurück.

109

Infrarot-Fernbedienung (außer 4-Wege-Kassetten und Unterdeckengeräte)

1 Die Schraube entfernen, mit der das Typenschild am Empfangsteil der Infrarot-Fernbedienung befestigt ist.

Das Typenschild lösen, indem Sie einen flachen Schraubendreher in die Kerbe am Schild unten schieben und

Den Kippschalter auf [TESTLAUF EIN (Test run on] stellen.

2 Mit der Taste auf der Infrarot-Fernbedienung einen Testvorgang durchführen.

• Die Leuchtdioden , und blinken im Testbetrieb auf.

• Im Status [TEST RUN ON] ist keine Temperatureinstellung von der Infrarot-Fernbedienung möglich.

Diesen Status nicht für Normalbetrieb verwenden, da dies Geräte sonst beschädigt werden könnten.

3 Im Testbetrieb entweder den Betriebsmodus KÜHLEN

(Cool) oder HEIZEN (Heat) verwenden.

Hinweis: Das Außengerät funktioniert ca. 3 Minuten

nach Einschalten des Stroms und nach Betriebs-

Beendigung nicht.

M4 x 25-Schraube

(2 Stück)

Empfangsteil

Abstandhalter

4 Nach Beendigung des Testbetriebs das Klimagerät

über die Infrarot-Fernbedienung ausschalten und den

Kippschalter wieder in die Ausgangsstellung bringen.

(Im Sensorteil it eine 60-Minuten-Zeitschaltuhr-Funktion

vorgesehen, um Dauer-Testbetrieb zu verhindern.)

Kleine

Schraube

Kerbe

Typenschild

Infrarot-Fernbedienung (4-Wege-Kassetten)

1 Den Strom zum Klimagerät abschalten.

Das Eckabteil und den daran befestigten Sensorteil vom Deckenpaneel entfernen. Für die Demontage siehe die

am Deckenpaneel befestigten Installationsanleitungen.

(Vorsichtig mit dem Sensorteil umgehen, weil Kabel an den Sensor angeschlossen sind.)

Den Sensordeckel aus dem Eckabteil entfernen (1 Schraube).

2 Bit [1]: TEST am Schalter [S003] der Sensor-Leiterplatte von AUS (Off) auf EIN (On) stellen.

Den Sensordeckel wieder anbringen und das Eckabteil mit den Sensoren wieder am Deckenpaneel anbringen.

Den Strom zum Klimagerät wieder einschalten.

3 Die Taste der Infrarot-Fernbedienung drücken und mit der Taste den Betriebsmodus

[KÜHLEN] oder [HEIZEN] wählen. (Alle Anzeigenleuchten der Infrarot-Fernbedienung blinken während des

Testbetriebs.)

• Keinen anderen Betriebsmodus als [KÜHLEN] oder [HEIZEN] verwenden.

• Fehler werden wie üblich erfasst.

4 Ist der Testbetrieb beendet, die Taste drücken,

um den Vorgang zu stoppen.

S003

Bit 1: AUS Ë EIN

4 3 2 1

5 Den Strom für das Klimagerät abschalten.

Bit [1]: TEST am Schalter [S003] der Sensor-Leiterplatte

von AUS (Off) auf EIN (On) stellen.

Das Eckabteil mit den Sensoren wieder am Deckenpaneel

anbringen.

Sensordeckel

Eckabteil

einstellen

ON

Sensor-

Leiterplatte

Testbetrieb vom Außengerät

Siehe Abschnitt 8-7-2 “Start-/Stopfunktion des Innengeräts vom Außengerät” im Kapitel 8-7 “Servicesupport-

Funktion”.

Hinweis: Nach Ablauf von 60 Minuten kehrt der Testbetrieb wieder zum Normalbetrieb zurück.

110

Für Infrarot-Fernbedienung

Vorgang

Beschreibung

1 Den Strom zum Klimagerät einschalten.

Bei der ersten Installation und Inbetriebnahme des Geräts sind 5 Minuten lang keine Eingaben von der Fernbedienung möglich. Anschließend

mit dem Testbetrieb beginnen.

Bei anschließendem Einschalten sind 1 Minute lang keine Eingaben von der Fernbedienung möglich.

2 Die Taste [START/STOP] drücken und den Betrieb mit der Betriebsart-Taste [MODE] auf Kühlen [COOL] oder Heizen [HEAT] stellen.

Die Ventilatordrehzahl mit der Ventilator-Taste [FAN] auf hoch [HIGH] stellen.

3 Kühlbetriebs-Test Heizbetriebs-Test

Die Temperatur mit der Temperatureinstellungs-Taste [Temperature

set] auf [18°C] stellen.

Die Temperatur mit der Temperatureinstellungs-Taste [Temperature

set] auf [30°C] stellen.

4 Wenn ein Warnton ertönt, die Temperatur sofort auf [19°C] stellen. Wenn ein Warnton ertönt, die Temperatur sofort auf [29°C] stellen.

5 Wenn ein Warnton ertönt, die Temperatur sofort auf [18°C] stellen. Wenn ein Warnton ertönt, die Temperatur sofort auf [30°C] stellen.

6 Schritte 4 Ë 5 Ë 4 Ë 5 wiederholen.

Nach etwa 10 Sekunden prüfen, ob alle Anzeigeleuchten am Sensorteil der Infrarot-Fernbedienung blinken (Betrieb [Operation] (Grün), [Timer]

(Grün), Bereit [Bereit] (Gelb)), und dann läuft das Klimagerät an.

Blinken die Leuchten nicht, den obigen Vorgang ab Schritt 2 wiederholen.

7 Nach Abschluss des Testbetriebs die Taste [START/STOP] drücken, um den Vorgang zu beenden.

Beschreibung des Testbetriebs mit der Infrarot-Fernbedienung

Testbetrieb Kühlung:

Start Ë 18°C Ë 19°C Ë 18°C Ë 19°C Ë 18°C Ë 19°C Ë 18°C Ë (Testbetrieb - Leuchten müssen blinken) Ë Stop

Testbetrieb Heizung:

Start Ë 30°C Ë 29°C Ë 30°C Ë 29°C Ë 30°C Ë 29°C Ë 30°C Ë (Testbetrieb - Leuchten müssen blinken

) Ë Stop

Ventilatordrehzahl auf

hoch [High] stellen

2 3, 4, 5, 6

2, 7

111

2. Testbetrieb

START

Testbetrieb für ein Innengerät

Ja

Betriebsstart

Ja

Nein

Auf den ‘Testbetriebs-Vorgang’ der Innengerät-Fernbedienung Bezug

nehmen.

Nach Abschalten des Betriebs läuft das Gerät etwa 3 Minuten lang

nach dem Einschalten nicht an.

Hinweis: Nach dem Einschalten kann es auf Grund der Erstanschlüsse

im Systems max. 10 Minuten dauern, ehe der Betrieb anläuft.

Wird kalte oder warme Luft ausgeblasen?

Ja

Nein

Den Betriebsstatus des Verdichters prüfen.

Ist die Luftzirkulation gut?

Nein

Die Ausblasrichtung der Luftlenklamelle prüfen.

Testbetrieb für alle

Geräte nacheinander

Ja

Alle Innengeräte gleichzeitig betreiben

Mit ‘Start/Stop-Funktion des Innengeräts vom Außengerät’ im Kapitel

‘Servicesupport-Funktion’ ausführen.

Hinweis 1

Ist der Temperaturuntersched zwischen Zuund

Rückluft gut?

Ja

Nein

Ist die Betriebsspannung korrekt?

(Nennspannnung ± 10%)

Ja

Nein

• Die Spannung der Netzstromversorgung prüfen

• Die Kabelgröße der Stromversorgung prüfen

Hinweis 2

Hinweis 3

Ist der Betriebsstrom normal?

Ja

Ist der Betriebsdruck normal?

Nein

Nein

• Die Temperaturlast drinnen/draußen prüfen

• Die Leitungslänge und Kältemittel-Füllmenge prüfen

• Die Verdichter-Betriebsfrequenz prüfen

• Auf ungewöhnliche Geräusche im Außengerät prüfen

(ungewöhnliche Geräusche des Verdichters und anderer Teile)

Ja

Normal

112

Hinweis 1:

Kriterien für die Beurteilung der Differenz zwischen Saugrohr- und Druckrohrtemperatur

1. Kühlung

Nach Betrieb über mindestens 30 Minuten im Modus Kühlen [COOL] die Trockentemperaturdifferenz prüfen.

Temperaturdifferenz: 8 K oder mehr zwischen Saug- und Druckluft des Innengeräts (bei max. Betriebsfrequenz).

2. Heating

Nach Betrieb über mindestens 30 Minuten im Modus Heizen [HEAT] die Trockentemperaturdifferenz prüfen.

Temperaturdifferenz: 15 K oder mehr zwischen Saug- und Druckluft des Innengeräts (bei max. Betriebsfrequenz).

ANMERKUNG: Die Temperaturdifferenz kann sich bei Systemen, bei denen die Leistung der angeschlossenen

Innengeräte 100% übersteigt, oder bei langen Rohrlängen etc. verringern.

Hinweis 2: Betriebsstrom-Kriterien

Für Testbetrieb (alle Innengeräten in Betrieb) ist der normale Betriebsstrom aus nachstehender Tabelle ersichtlich.

Außengerät 5 PS 6 PS 8 PS 10 PS 12 PS

Stromwert 14 14 18 21 22 (Gerät: A)

Hinweis 3: Zyklusstatus-Kriterien

1. Kältezyklus bei Standardbedingungen

Der Kältezyklus unter Standard-Kühl- und Heizbedingungen ist wie folgt:

10 PS 5 PS

MMY-MAP1001H

MMY-MAP0501H

Kühlungs-Norm Heizungs-Norm Kühlungs-Norm Heizungs-Norm

Druck MPa Hoch Pd 3,1 2,9 2,8 2,5

Niedrig Ps 0,8 0,7 0,9 0,7

Leitungs-Oberflächentemperatur °C Druckleitung TD 86 90 84 78

Saugeitung TS1 6 3 16 6

Innen-Wärmetauscher TC 8 46 9 43

Außen-Wärmetauscher TE1 43 1 41 3

Flüssigkeitstemperatur TL 36 36 44 34

Verdichterdrehzahl U/s Verdichter 1 79 75 46 49

Verdichter 2 79 75 46 49

LufttemperaturTk/Fk °C Raum 27/19 20/- 27/19 20/-

Außen 35/- 7/6 35/- 7/6

• Der Verdichter wird von einem 4-poligen Motor angetrieben. Die mit einer Messzange gemessene Verdichterfrequenz

entspricht dem doppelten der Drehzahl (U/s) des Verdichters.

• Diese Daten sind Prozessdaten bei Standard-Leitungslängen und zwei angeschlossenen 4-Wege-Kassetten.

Die Daten verändern sich je nach installierter Leitungslänge, Kombination der Innengeräte oder Leistung der

angeschlossenen Innengeräte.

• Bei einem Verdichter ist von vorn gesehen die linke Seite die 1 und die rechte Seite ist die 2. Auch wenn zwei

Verdichter in Betrieb sind, können unterschiedliche Frequenzen als Maßnahme gegen Resonanzen eingestellt

werden.

• Die Temperatur des Innen-Wärmetauschers (TC) zeigt im Kühlbetrieb die Temperatur von Sensor TCJ bzw im

Heizbetrieb die Temperatur von Sensor TC2.

2. Betriebsdruck-Kriterien

Die allgemeinen Kriterien sind wie folgt:

Kühlung Hochdruck: 2,0 bis 3,2 MPa Raumtemp.: 18 bis 32°C Wenn alle Geräte im Kühlbetrieb sind

Niederdruck: 0,5 bis 0,9 MPa Außentemp.: 25 bis 25°C

Heizung Hochdruck: 2,5 bis 3,3 MPa Raumtemp.: 15 bis 25°C Wenn alle Geräte im Heizbetrieb sind

Niederdruck: 0,5 bis 0,7 MPa Außentemp.: 5 bis 10°C

Mit dem Drehschalter auf der Schnittstellen-Leiterplatte des Außengeräts können Betriebsdruck, Zyklustemperatur

und Verdichterdrehzahl auf der 7-stelligen Anzeige überprüft werden.

Siehe ‘Fehlersuche und -beseitigung’ Abschnitt 9 “Datenanzeige Kältekreislauf Außengeräte ” und “Datenanzeige

Innengeräte-Zyklus”.

113

8-7. Servicesupport-Funktion

8-7-1. Prüffunktion zum Anschluss der Kältemittelleitungen und der Regelungsleitung

Mit dieser Funktion können die Anschlüsse der Kältemittelleitungen und der Regelungs-Verbindungsleitung

zwischen Innen- und Außengerät über den Schalter der Schnittstellen-Leiterplatte des Leitgeräts geprüft werden.

Vor dieser Prüfung jedoch folgende Punkte nachprüfen:

1. Diese Prüffunktion funktioniert nicht, wenn Gruppenbetrieb über die Fernbedienung durchgeführt wird und

dieser Vorrang vor den Außengeräten hat.

2. Bei Verwendung dieses Prüfsystems darauf achten, dass nur jeweils ein Kältesystem gleichzeitig überprüft wird.

Werden mehrere System gleichzeitig überprüft, kann dies zu einer falschen Diagnose führen.

Prüfvorgang

Strom EIN Zuerst den Strom für die Innengeräte einschalten und erst dann für die Außengeräte.

Í

Prüfung Systemleistung

Die Drehschalter SW01, SW02 und SW03 auf der Schnittstellen-

Leiterplatte des Leitgeräts auf [1], [2] bzw. [3] stellen. Die Systemleistung

wird auf der 7-stelligen Anzeige [A] angezeigt. Prüfen, ob

diese Anzeige mit der erwarteten Systemleistung übereinstimmt.

Í

Die Zahl der Außengeräte prüfen


Leiterplatte des Leitgeräts auf [1], [3] bzw. [3] stellen. Die Zahl

der an das System angeschlossenen Außengeräte wird auf der

7-stelligen Anzeige [A] angezeigt. Prüfen, ob diese Anzeige mit

der erwarteten Anzahl der Außengeräte übereinstimmt.

Í

Die Zahl der Innengeräte prüfen


Leiterplatte des Leitgeräts auf [1], [4] bzw. [3] stellen. Die Zahl

der an das System angeschlossenen Innengeräte wird auf der

7-stelligen Anzeige [A] angezeigt. Prüfen, ob diese Anzeige mit

der erwarteten Anzahl der Innengeräte übereinstimmt.

Í

Einstellung Betriebsmodus

Abhängig von der Raumtemperatur einen der folgenden Punkte

zur Einstellung der Drehschalter auf der Schnittstellen-Leiterplatte

des Leitgeräts wählen.

Kühlung: SW01 = [2], SW02 = [1], SW03 = [1]

Heizung: SW01 = [2], SW02 = [2], SW03 = [1]

Í

A

[7-stellige Anzeige]

[A]

[B]

[ ] [ PS]

·

Systemleistung


[A]

[B]

[ ] [C ]

·

Zahl der angeschlossenen

Außengeräte


[A]

[B]

[ ] [ P]

·


Innengeräte


[A]

[B]

Kühlung [ JC ] [ ]

Heizung [ JH ] [ ]

Raumtemperatur (°C)

32

18

SW02 to

[2]

(Heizung)

SW02 to

[1]

(Kühlung)

-10 10 43

Außentemperatur (°C)

114

A

Í

Betriebsstart

Den Schalter SW04 auf der Schnittstellen-Leiterplatte des

Leitgeräts mindestens 2 Sekunden lang drücken. Das Gerät

läuft an. Prüfen, ob auf der 7-stelligen Anzeige [B] Kühlung

[CC] und Heizung [HH] angezeigt wird.

Í

Bestätigung der Prüfergebnisse (1)

Die Anzahl falsch angeschlossener Innengeräte wird nach 15

Minuten auf der 7-stelligen Anzeige [B] angezeigt.

(Ist kein Gerät falsch angeschlossen, erscheint [00P] auf der

Anzeige).

Í

Bestätigung der Prüfergebnisse (2)

Den Schalter SW05 auf der Schnittstellen-Leiterplatte

des Leitgeräts mindestens 2 Sekunden lang drücken. Die

Adresse des Innengeräts, an dem ein Fehler festgestellt wird,

erscheint auf der 7-stelligen Anzeige [B]. Werden mehrere

Innengeräte mit Fehlern festgestellt, erscheinen die Adressen

dieser Geräte nacheinander.

(Wird SW05 erneut gedrückt, wird wieder die Anzahl Geräte

angezeigt.)

Í

Nach Abschluss der Prüfung jeden der Drehschalter SW01,

SW02, SW03 auf 1/1/1 stellen.


[A]

[B]

Kühlung [ C ] [ CC ]

Heizung [ H ] [ HH ]


[A]

[B]

[ ] [ ##P ]

·

C oder H Zahl der falsch

angeschlossenen

Innengeräte


[A]

[B]

[ ] [ ##]

·

C oder H Adressanzeige d.

falsch angeschl.

Innengeräte


[A]

[B]

[ U1 ] [ ]

Betrieb

Diese Prüfung dauert

15 Minuten.

Schnittstellen-Leiterplatte 7-stellige Anzeige [A] 7-stellige Anzeige [B]

SW04

SW05


Drehschalter

115

8-7-2. Funktion zum Ein-/Ausschalter (On/Off) der Innengeräte vom Außengerät

Folgende Innengeräte-Funktionen über die Schalter auf der Schnittstellen-Leiterplatte des Leitgeräts ausführen.

Nr. Funktion Beschreibung Einstellung/Freigabe 7-stellige Anzeige

1 Kühl-Testbetrieb Ändert die Betriebsart aller angeschlossenen

Innengeräte zusammen

auf Kühl-Testbetrieb.

Hinweis: Regelungsbetrieb wie

Testbetrieb für die Fernbedienung.

2 Heiz-Testbetrieb Ändert die Betriebsart aller angeschlossenen

Innengeräte zusammen

auf Heiz-Testbetrieb.

Hinweis: Regelungsbetrieb wie

Testbetrieb für die Fernbedienung.

3 Gemeinsamer Start Startet alle angeschlossenen

Innengeräte zusammen.

Hinweis: Die Inhalte folgen der

Einstellung der Fernbedienung.

Gemeinsamer Stop

Stoppt alle angeschlossenen

Innengeräte zusammen.

4 Einzelstart Startet das gewählte Innengerät.

Hinweise:

• Regelungsbetrieb wie Testbetrieb

für die Fernbedienung.

• Die anderen Innengeräte behalten

ihren jeweiligen Status.

[Einstellen]

SW04 mindestens 2 Sekunden lang mit

SW01”2”, SW02”5”, SW03”1” drücken.

[Freigabe]

SW01, SW02, SW03 auf “1” rückstellen.

[Einstellen]



[Freigabe]


[Einstellen]



[Freigabe]


[Einstellen]



[Freigabe]


[Einstellen]

SW04 mindestens 2 Sekunden lang

drücken, SW01 auf Stellung “16”,

SW02 und SW03 auf Adresse Nr. (1 bis

64), um zu starten.

[Freigabe]


Teil A

Teil B

[C ] [ –C]

Teil A

Teil B

[H ] [ –H]

Teil A

Teil B

[CH] [ 11]

[ 11] wird 5 Sekunden lang in Teil B gezeigt.

Teil A

Teil B

[CH] [ 00]

[ 00] wird 5 Sekunden lang in Teil B gezeigt.

Teil A

Teil B

[ ] [ ]

Teil A:

Zeigt die jeweilige Innengerät-Adresse.

Teil B:

[ 11] wird nach dem Einschalten 5 Sekunden

lang gezeigt.

Einzelstop

Stoppt das gewählte Innengerät.

Hinweis: Die anderen Innengeräte

behalten ihren jeweiligen Status.

[Einstellen]


drücken, SW01 auf Stellung “16”,

SW02 und SW03 auf Adresse Nr. (1 bis

64), um zu stoppen.

[Freigabe]


Teil A

Teil B

[ ] [ ]

Teil A:


Teil B:

[ 00] wird nach dem Ausschalten 5 Sekunden

lang gezeigt.

Einzel-Testbetrieb

Das gewählte Innegerät wechselt auf

Kühlbetrieb um.

Hinweis: Die anderen Innengeräte

behalten ihren jeweiligen Status.

[Einstellen]


drücken, für den Betrieb SW01 auf

Stellung “16”, SW02 und SW03 auf

Adresse Nr. (1 bis 64).

[Freigabe]


Teil A

Teil B

[ ] [ ]

Teil A:


Teil B:

[ FF] wird nach dem Einschalten des

Testbetriebs 5 Sekunden lang gezeigt.

Hinweis 1: Diese Start-/Stop-Funktion sendet die Befehlssignale vom Außen- zum Innengerät, wie z.B. Start, Stop, Betriebsart etc. nur einmal. Die Signale werden

nicht noch einmal gesendet, selbst wenn das Innengerät die gesendeten Signale nicht befolgt.

Hinweis 2: Die obigen Regelungen sind nicht verfügbar, wenn ein Fehler zum Betriebsstop geführt hat.


SW04

SW05


Drehschalter

116

1. Funktion Kühl-Testbetrieb

Mit dieser Funktion kann die Betriebsart aller an dasselbe System angeschlossenen Innengeräte über die

Schalter auf der Schnittstellen-Leiterplatte des Leitgeräts in den Kühl-Testbetrieb-Modus umgeschaltet werden.

Bedienungsschritte

Strom EIN

Í

SW01 auf der Schnittstellen-Leiterplatte des Leitgeräts auf [2], SW02 auf [5] und SW03 auf [1]

stellen. (Auf der 7-stelligen Anzeige [A] wird [C ] angezeigt.)

Í

SW04 auf der Schnittstellen-Leiterplatte des Leitgeräts mindestens 2 Sekunden lang drücken.

Í

Auf der Fernbedienung der zu betätigenden Innengeräte wird [TEST] angezeigt.

Sicherstellen, dass “ – C ” in der 7-stelligen Anzeige erscheint [A] [B]

und [B] auf der Schnittstellen-Leiterplatte des Leitgeräts. [C ] [ -C]

Í

SW01, SW02, SW03 auf der Schnittstellen-Leiterplatte des Leitgeräts auf [1], [1], [1] zurückstellen

und Schalter SW05 mindestens 2 Sekunden lang drücken.

Start

Betriebsprüfung

Stop/Ende

2. Funktion Heiz-Testbetrieb

Mit dieser Funktion kann die Betriebsart aller an dasselbe System angeschlossenen Innengeräte über die

Schalter auf der Schnittstellen-Leiterplatte des Leitgeräts in den Heiz-Testbetrieb-Modus umgeschaltet werden.


Zuerst den Strom für die Innengeräte einschalten und erst dann für die Außengeräte.

Strom EIN

Í

SW01 auf der Schnittstellen-Leiterplatte des Leitgeräts auf [2], SW02 auf [6] und SW03 auf [1]

stellen. (Auf der 7-stelligen Anzeige [A] wird [H ] angezeigt.)

Í


Í

Auf der Fernbedienung der zu betätigenden Innengeräte wird [TEST] angezeigt.

Sicherstellen, dass “ – H ” in der 7-stelligen Anzeige erscheint [A] [B]

und [B] auf der Schnittstellen-Leiterplatte des Leitgeräts. [H ] [ -H]

Í

SW01, SW02, SW03 auf der Schnittstellen-Leiterplatte des Leitgeräts auf [1], [1], [1] zurückstellen

und Schalter SW05 mindestens 2 Sekunden lang drücken.


Start


Stop/Ende


SW04

SW05


Drehschalter

Hinweis: Der Testbetrieb kehrt nach 60 Minuten zum Normalbetrieb zurück.

117

3. Funktion gemeinsamer Start/Stop (On/Off)

Mit dieser Funktion können alle an dasselbe System angeschlossenen Innengeräte mit den Schaltern der

Schnittstellen-Leiterplatte des Leitgeräts gemeinsam gestartet/gestoppt werden.


Strom EIN


Í

Die Betriebsart auf der Fernbedienung einstellen.

(Wird sie nicht eingestellt, läuft der Betrieb im gegenwärtigen Modus weiter.)

(VENTILATOR /KÜHLUNG/HEIZUNG - FAN/COOL/HEAT)

Í

Auf der Schnittstellen-Leiterplatte des Leitgeräts SW01auf [2], SW02 auf [7] und SW03 auf [1]

stellen. (Auf der 7-stelligen Anzeige [A] wird [CH ] angezeigt.)

Í


Í

Die in Betrieb zu nehmenden Innengeräte laufen an.

Í

Schalter SW05 auf der Schnittstellen-Leiterplatte des Leitgeräts mindestens 2 Sekunden lang

drücken.

Í

Nach dem Testbetrieb Drehschalter SW01, SW02 und SW03 auf der Schnittstellen-Leiterplatte des

Leitgeräts auf [1], [1], [1] stellen.

Ë

Wird bereits abhängig von SW01 [1], SW02 [1],

SW03 [1] ein Fehler angezeigt, diesen mit der

Fehlersuche und -beseitigung beheben und dann

den Testbetrieb durchführen.

Steht der Betrieb auf Heizung (Heat), läuft das

auf “Kühlvorrang” gestellte Innengerät nicht

- oder wird angezeigt. Wird der

Betrieb auf Kühlung (Cool) eingestellt, läuft das

auf “Kühlvorrang” gestellte Innengerät nicht -

oder wird angezeigt.

Start


(Ändert sich die Zulufttemperatur nicht, obgleich

auf der Fernbedienung Kühlung oder Heizung

gewählt wurde, kann ein Verdrahtungsfehler

vorliegen.)

Stop

Ende

118

4. Funktion Einzel-Start/Stop (On/Off) und Einzel-Testbetrieb

Mit dieser Funktion kann jedes an dasselbe System angeschlossene Innengerät einzeln mit den Schaltern auf

der Schnittstellen-Leiterplatte des Leitgeräts gestartet/gestoppt werden (On/Off).

SW01 auf [16] und SW02, SW03 auf Adresse Nr. (1 bis 64) des zu startenden Innengeräts (siehe nachfolgende

Tabelle *) stellen - nur das gewählte Innengerät läuft an.

(Die Drehschalter des Innengeräts, das über die Fernbedienung als Folgegerät in einer Gruppe arbeitet, kann

nicht separat gestartet oder gestoppt werden. In diesem Fall wird auf der 7-stelligen Anzeige [B] auf der

Schnittstellen-Leiterplatte des Leitgeräts [ – – ] angezeigt.


Strom EIN


Í

Die Betriebsart auf der Fernbedienung einstellen.

(Wird sie nicht eingestellt, läuft der Betrieb im gegenwärtigen Modus weiter.)

Í

Die Drehschalter-Einstellung auf der Schnittstellen-Leiterplatte des Leitgeräts wird in der

nachstehenden Tabelle gezeigt*.

(7-stellige Anzeige)

[A]

[B]

[ ] [ ]

· ·

Adressanzeige des Nach Einschalten des Betriebs wird

jeweiligen Innengeräts 5 Sekunden lang [ 00] angezeigt

Í

SW04 auf der Schnittstellen-Leiterplatte des Leitgeräts

mindestens 2 Sekunden lang drücken. (Wird dieser Schalter

mindestens 10 lang gedrückt gehalten,wechselt der Betrieb auf

Einzel-Testbetrieb um.)

Í

Das in Betrieb zu nehmende Innengerät läuft an.

Í

Schalter SW05 auf der Schnittstellen-Leiterplatte des Leitgeräts mindestens 2 Sekunden

lang drücken.


[A]

[B]

[ ] [ ]

· ·

Adressanzeige des Nach Einschalten des Betriebs wird

jeweiligen Innengeräts 5 Sekunden lang [ 00] angezeigt

Í

Nach dem Testbetrieb Drehschalter SW01, SW02 und SW03 auf der

Schnittstellen-Leiterplatte des Leitgeräts auf [1], [1], [1] stellen.

Ë

Wird bereits abhängig von SW01 [1], SW02 [1],

SW03 [1] ein Fehler angezeigt, diesen mit der

Fehlersuche und -beseitigung beheben und dann

den Testbetrieb durchführen.


[A]

[B]

[ ] [ ]

· ·

Adressanzeige des Nach dem Einschalten wird

jeweiligen Innengeräts 5 Sekunden lang [ 11] gezeigt

(Bei Einzel-Testbetrieb wird [ FF] gezeigt).

Ende

Steht der Betrieb auf Heizung (Heat), läuft das

auf “Kühlvorrang” gestellte Innengerät nicht

- oder wird angezeigt. Wird der

Betrieb auf Kühlung (Cool) eingestellt, läuft das

auf “Kühlvorrang” gestellte Innengerät nicht -

oder wird angezeigt.


(Ändert sich die Zulufttemperatur nicht, obgleich

auf der Fernbedienung Kühlung oder Heizung

gewählt wurde, kann ein Verdrahtungsfehler

vorliegen.)

Tabelle *

SW01 SW02 SW03 Zu betätigende Geräte

16 1 bis 16 1 Adresse 1

bis

}

Einzeln

Adresse 16


bis

Einzeln

}

Adresse 32


bis

}

Einzeln

Adresse 48


bis

Einzeln

}

Adresse 64

Start

Einzel-Start-/

Stopbetrieb

Hinweis: Der Testbetrieb kehrt nach 60 Minuten zum Normalbetrieb zurück.

119

8-7-3. Fehlerlösch-Funktion

1. Fehlerlöschen mit der Haupt-Fernbedienung

[Außengerät-Fehler]

Um Außengerät-Fehler zu löschen, kann eine an ein Innengerät im selben Kältesystem wie das Außengerät

angeschlossene Fernbedienung verwendet werden. Fehler, die an Innengeräten aufgetreten sind, können nicht mit

dieser Methode behoben werden.

Zur Behebung von Fehlern wird die Serviceüberwachungs-Funktion der Fernbedienung benutzt.

Methode

1 Die Tasten CL und mindestens 4 Sekunden gleichzeitig gedrückt halten, um in den Modus

Serviceüberwachung zu wechseln.

2 Mit den Tasten und den Funktionscode “FF” wählen.

Die Anzeige in Teil A auf der Fernbedienung zeigt 5 Sekunden lang folgende sich verringernden Werte:

“0005” ‡ “0004” ‡ “0003” ‡ “0002” ‡ “0001” ‡ “0000”.

Hinweis: Hat der Wert “0000” erreicht, ist der Fehler beseitigt. Der Countdown wird wiederholt, bis Schritt 3

abgeschlossen ist.

3 Die Taste drücken, um zum Normalbetrieb zurückzukehren.

1 → 2 → 3

CODE No.

Teil A

UNIT No.

R.C.

No.

3

1

SET

CL

UNIT

2

[Innengerät-Fehler]

Um Fehler in Innengeräten zu löschen, die Taste auf der Fernbedienung drücken.

Hinweis: Nur Fehler eines Innengeräts, das an eine Fernbedienung angeschlossen ist, werden behoben.

120

2. Fehlerlöschen über die Schnittstellen-Leiterplatte

Mit dieser Funktion können Fehler, die in jedem Kältesystem aufgetreten sind, mit den Schaltern auf der

Schnittstellen-Leiterplatte behoben werden. Es ist nicht erforderlich, die Stromversorgung wieder einzuschalten.

Es werden Fehler sowohl in den Außen- als auch Innengeräten behoben.

Die Drehschalter auf der Schnittstellen-Leiterplatte des

Leitgeräts in die folgende Einstellung bringen.

SW01=[2] SW02=[16] SW03=[1]


[A]

[B]

[ E r ] [ ]

Í

SW04 auf der Schnittstellen-Leiterplatte des Leitgeräts mindestens 5

Sekunden lang drücken.

Í

Auf der 7-stelligen Anzeige [B] auf der Schnittstellen-Leiterplatte

wird 5 Sekunden lang [ C L] gezeigt, und der Fehler wurde

komplett behoben.


[A]

[B]

[ E r ] [ C L ]

7-stellige Anzeige [A]

7-stellige Anzeige [B]


Druckschalter

SW04

Druckschalter

SW05


Drehschalter

3. Fehlerlöschen durch Rückstellen des Stroms

Mit dieser Funktion können alle Fehler im Kältesystem durch Strom-Rückstellung an allen Innen- und Außengeräten

behoben werden.

Fehler sowohl bei den Außen- als auch Innengeräten werden behoben.

Methode

1. Die Strom-Rückstellung sowohl an den Außen- als auch Innengeräten durchführen.

2. Zuerst den Strom des Innengeräts einschalten und erst dann den des Außengeräts. (Wird der Strom in

umgekehrter Reihenfolge eingeschaltet, wird Prüfcode [E19] (Nr. des Leitgerät-Fehlers) angezeigt).

Hinweis: Nach einer Strom-Rückstellung dauert es wegen der Erstkommunikation des Systems in der Regel 3

Minuten bis der Strom einschaltet. Es dauert maximal 10 Minuten.

121

8-7-4. Fernbedienungsermittlungs-Funktion

Mit dieser Funktion können alle an das Außengerät angeschlossenen Fernbedienungen mit den Schaltern auf der

Schnittstellen-Leiterplatte des Außengeräts ermittelt werden.

Ermittlungsvorgang

Strom EIN

Í

Zuerst den Strom für die Innengeräte einschalten und

erst dann für die Außengeräte.

Die Anzeige-Wahlschalter auf der Schnittstellen-Leiterplatte des

Leitgeräts wie folgt einstellen:

SW01 ‡ [2]

SW02 ‡ [4]

SW03 ‡ [1]

Í

SW04 auf der Schnittstellen-Leiterplatte des Leitgeräts

mindestens 2 Sekunden lang drücken.

Í

Die ‘Testanzeige’ blinkt auf allen Fernbedienungen, die and das

Außengerät angeschlossen sind.

Í

Schalter SW05 auf der Schnittstellen-Leiterplatte des Leitgeräts

mindestens 2 Sekunden lang drücken.

[A]


[B]

[ A 1 ] [ ]

[A]


[A]

[ A 1 ] [ FF ]

Die angeschlossene Fernbedienung prüfen

Ende

Andere Endzustände:

1. Zur Betriebsübertragung sind 10 Minuten vergangen

2. SW01, SW02 oder SW03 in geänderter Stellung.

Betrieb


SW04

SW05


Drehschalter

122

8-7-5. Funktion erzwungenes Öffnen/Schließen Impulsmodulationsventil (PMV) in

Innengeräten

Mit dieser Funktion kann das PMV in allen Innengeräten durch Übersteuerung 2 Minuten lang durch Betätigen der

Schalter auf der Schnittstellen-Leiterplatte des Leitgeräts vollständig geöffnet oder geschlossen werden.

Mit der Funktion kann das PMV ebenfalls vollständig geöffnet werden, wenn der Strom abgeschaltet und ein

Vorgang wie z.B. Evakuierung durchgeführt wird.

Schritte

[Vollständig öffnen]

Schalter SW01 auf der Schnittstellen-Leiterplatte des Außen-Leitgeräts auf [2], SW02 auf [3], SW03 auf [1] stellen

und Schalter SW04 mindestens 2 Sekunden lang gedrückt halten.

(Anzeige auf der 7-stelligen Anzeige ist 2 Minuten lang [P ] [ FF].)

[Vollständig schließen]

Schalter SW01 auf der Schnittstellen-Leiterplatte des Außen-Leitgeräts auf [2], SW02 auf [3], SW03 auf [1] stellen

und Schalter SW05 mindestens 2 Sekunden lang gedrückt halten.

(Anzeige auf der 7-stelligen Anzeige ist 1 Minute lang [P ] [ 00].)

[Löschen/freigeben]

Nach Ablauf von 2 Minuten (1 Minute bei “vollständig schließen”) und wenn die Einstellung beendet ist, kehrt das

PMV automatisch zum Normalbetrieb zurück.

8-7-6. Funktion erzwungenes Öffnen/Schließen Impulsmodulationsventil (PMV) in


Mit dieser Funktion kann das PMV (PMV1/PMV2) in allen Außengeräten durch Übersteuerung 2 Minuten lang

vollständig geöffnet oder geschlossen werden.

[Vollständig öffnen]

Kurzschluss CN30 auf der Schnittstellen-Leiterplatte des Außengeräts.

[Vollständig schließen]

Kurzschluss CN31 auf der Schnittstellen-Leiterplatte des Außengeräts.

[Freigeben]

Nach Ablauf von 2 Minuten kehrt das PMV automatisch zum Normalbetrieb zurück. Nach Bestätigung den

Kurzschluss aufheben.


Stecker CN30

prüfen

Stecker CN31

prüfen

123

8-7-7. Funktion erzwungenes Öffnen/Schließen Magnetventil im Außengerät

Mit dieser Funktion kann jedes Magnetventil im Außengerät durch Übersteuerung mit den Schaltern auf der Schnittstellen-Leiterplatte

des Außengeräts geöffnet/geschlossen werden. Die Funktion bestätigt das Funktionieren eines

jeden Magnetventils.

[Schritte]

1. Auf der Schnittstellen-Leiterplatte SW01 auf [2], SW02 auf [1] und SW03 auf [3] stellen.

2. Sicherstellen, dass auf der 7-stelligen Anzeige [B] [H,r] erscheint.

3. Schalter SW04 mindestens 2 Sekunden lang gedrückt halten.

4. Sicherstellen, dass auf der 7-stelligen Anzeige [2] erscheint – dies zeigt an, dass das Magnetventil SV2

eingeschaltet wurde.

5. Jedes Magnetventil kann durch Wahl der jeweiligen Stellung von SW02 (siehe Tabelle unten) betätigt werden.

SW02 7-stellige Anzeige Magnetventil-Einstellung Ausgangsrelais

[B] SV2 SV5 SV41 SV42 SV3A SV3B SV3C SV3D SV3E Gehäuseheizung

1 [ 2 ] ◦ - - - - - - - ◦ ◦

2 [ 5 ] - ◦ - - - - - - ◦ ◦

3 [ 4- ] - - ◦ ◦ - - - - ◦ ◦

4 [ 3A ] - - - - ◦ - - - ◦ ◦

5 [ 3b ] - - - - - ◦ - - ◦ ◦

6 [ 3C ] - - - - - - ◦ - ◦ ◦

7 [ 3d ] - - - - - - - ◦ ◦ ◦

8 [ 3E ] - - - - - - - - • ◦

9 [ 3- ] - - - - ◦ ◦ ◦ - - ◦

10 bis 15 [ ] - - - - - - - - ◦ ◦

16 [ ALL ] ◦ ◦ ◦ ◦ ◦ ◦ ◦ ◦ ◦ ◦

Anm. 1: Beachten, dass das Magnetventil nach Einstellen von SW02 mit einer Verzögerung von 5 Sekunden

betätigt wird.

Anm. 2: Das Zeichen [◦] in der Tabelle bedeutet, dass das Magnetventil geöffnet wurde.

Anm. 3: Das Zeichen [ - ] in der Tabelle bedeutet, dass die für das Magnetventil gewählte Betriebsart von den

technischen Daten des Klimageräts abhängt.

Anm. 4: Das Zeichen [•] in der Tabelle bedeutet dass das ausgewählte Magnetventil geschlossen wurde.

Anm. 5: Das Ausgangsrelais der Gehäuseheizung steuert sowohl die Verdichter- als auch die Sammlerheizung.

[Löschen]

Die Einstellungen der Schalter SW01, SW02 und SW03 auf der Schnittstellen-Leiterplatte [1/1/1] zurückstellen.

Hinweis: Sicherstellen, dass diese Funktion gelöscht wird, um das Gerät wieder auf Normalbetrieb zu bringen.

124

8-7-8. Betriebsprüfung des Außenventilators

Mit dieser Funktion können Betrieb und Drehzahl des Außengerät-Ventilators mit den Schaltern auf der

Schnittstellen-Leiterplatte des Außengeräts geprüft werden. Mit der Funktion kann das System auf anormale

Geräusche des Außengerät-Ventilators geprüft werden.

Hinweis: Die Funktion nicht verwenden, wenn der Verdichter in Betrieb ist, da dies Schäden verursachen könnte.

[Schritte]

1. Auf der Schnittstellen-Leiterplatte SW01 auf [2], SW02 auf [1] und SW03 auf [4] stellen.

2. Sicherstellen, dass auf der 7-stelligen Anzeige [A] [F,d] erscheint.

3. Schalter SW04 mindestens 2 Sekunden lang gedrückt halten.

4. Sicherstellen, dass auf der 7-stelligen Anzeige [B] die Ventilatorstufe [31] angezeigt wird – der Ventilatormotor

sollte (mit max. Drehzahl) zu laufen beginnen.

5. Jede Ventilatorstufe kann durch Einstellung der jeweiligen Position der Schalter SW02 und SW03 gewählt

werden (siehe Tabelle unten).

SW01 SW02 SW03 7-stellige Anzeige [B] Ventilatorstufe SW01 SW02 SW03 7-stellige Anzeige [B] Ventilatorstufe

2 1 4 [ 31 ] 31 2 1 5 [ 15 ] 15

2 [ 30 ] 30 2 [ 14 ] 14

3 [ 29 ] 29 3 [ 13 ] 13

4 [ 28 ] 28 4 [ 12 ] 12

5 [ 27 ] 27 5 [ 11 ] 11

6 [ 26 ] 26 6 [ 10 ] 10

7 [ 25 ] 25 7 [ 9 ] 9

8 [ 24 ] 24 8 [ 8 ] 8

9 [ 23 ] 23 9 [ 7 ] 7

10 [ 22 ] 22 10 [ 6 ] 6

11 [ 21 ] 21 11 [ 5 ] 5

12 [ 20 ] 20 12 [ 4 ] 4

13 [ 19 ] 19 13 [ 3 ] 3

14 [ 18 ] 18 14 [ 2 ] 2

15 [ 17 ] 17 15 [ 1 ] 1

16 [ 16 ] 16 16 [ 0 ] 0

[Löschen]

Die Funktion wird durch einen der folgenden Schritte gelöscht:

1. wenn SW01 auf eine neue Position gestellt wird oder

2. wenn SW05 mndestens 2 Sekunden lang gedrückt gehalten wird.

125

8-7-9. Feststellen eines fehlerhaften Außengeräts

Mit dieser Funktion kann der Außengerät-Ventilator eines Geräts betrieben werden, das einen Fehler gemeldet hat.

Mit ihr können auch die Ventilatoren von Außengeräten betrieben werden, die sich im Normalbetrieb befinden; dazu

sind Schalter SW01, SW02 und SW03 auf der Schnittstellen-Leiterplatte des Leit-Außengeräts zu verwenden.

Wird das System über einen gemeldeten Fehler [Prüfcode E28] bei einem Folge-Außengerät abgeschaltet, kann mit

dieser Funktion festgestellt werden, welches Gerät fehlerhaft ist.

[Schritte]

Um den Außengerät-Ventilator zu betreiben, der einen Fehler gemeldet hat:

1. SW01, SW02 und SW03 auf der Leitgerät-Schnittstellen-Leiterplatte auf [1] stellen.

[A]

7-stellige Anzeige

[B]

Außengerät Nr.

Fehlercode-Anzeige

2. SW04 mindestens 2 Sekunden lang gedrückt halten.

3. Auf der 7-stelligen Anzeige [A] sollte “E1” erscheinen.

4. Der Ventilatormotor des Außengeräts, das den Fehler gemeldet hat, beginnt innerhalb von ca. 10 Sekunden zu

laufen.

Um Außengeräte im Normalstatus zu betreiben:

1. SW01, SW02 und SW03 auf der Leitgerät-Schnittstellen-Leiterplatte auf [1] stellen.

2. SW04 und SW05 mindestens 2 Sekunden lang gedrückt halten.

3. Auf der 7-stelligen Anzeige [A] sollte “E0” erscheinen.

4. Die Ventilatormotoren der Außengeräte, die im Normalbetrieb sind, beginnen innerhalb von ca. 10 Sekunden zu

laufen.

[Löschen]

SW05 auf der Schnittstellen-Leiterplatte des Leitgeräts mindestens 2 Sekunden lang gedrückt halten, um den

Betrieb zurückzustellen (und so den (die) Ventilatormotor(en) abzuschalten).

Prüfen, ob [U.1] auf der 7-stelligen Anzeige [A] erscheint.

126

8-7-10. Funktion manuelle Einstellung des Außentemperatur-Sensors (TO)

Mit dieser Funktion kann der Anwender TO-Sensorwert mit den Schaltern auf der Schnittstellen-Leiterplatte des

Leit-Außengeräts manuell einstellen. Die Funktion sollte nur verwendet werden, wenn ein Ausfall des TO-Sensors

eingetreten ist. Der Temperaturwert des TO-Sensors sollte möglichst nahe bei der aktuellen Außentemperatur liegen.

[Schritte]

1. Die Drehschalter auf der Schnittstellen-Leiterplatte wie folgt einstellen.

• SW01 [2]/SW02 [1]/SW03 [15] • 7-stellige Anzeige: [t o]

SW01 SW02 7-stellige Anzeige [B] TO-Sensorwert SW01 SW02 7-stellige Anzeige [B] TO-Sensorwert

1 1 [ 10 ] 10°C 1 9 [ 45 ] 45°C

2 [ 15 ] 15°C 10 [ -15 ] -15°C

3 [ 20 ] 20°C 11 [ -10 ] -10°C

4 [ 25 ] 25°C 12 [ -5 ] -5°C

5 [ 30 ] 30°C 13 [ 0 ] 0°C

6 [ 35 ] 35°C 14 [ 2 ] 2°C

7 [ 40 ] 40°C 15 [ 5 ] 5°C

8 [ 43 ] 43°C 16 [ 7 ] 7°C

Hinweis: Dieser Notbetrieb sollte auf ein oder zwei Tage begrenzt werden, da die Regelung des Klimageräts sonst

u. U. nicht entprechend den Gerätespezifikationen betrieben wird.

2. Den Schalter SW04 auf der Schnittstellen-Leiterplatte mindestens 2 Sekunden lang gedrückt halten, um den

TO-Sensorwert manuell festzulegen.

3. Wie aus obiger Tabelle ersichtlich, kann der TO-Sensorwert über Drehschalter SW02 auf der Schnittstellen-

Leiterplatte festgelegt werden.

[Löschen]

SW01, SW02 und SW03 auf der Schnittstellen-Leiterplatte des Außengeräts auf [1/1/1] stellen.

Servicesupport-Funktionsliste

SW01 SW02 SW03 7-stellige Anzeige [A] Funktionsinhalt

2 1 1 [ J C ] Prüffunktion Kältekreislauf und Regelungs-Verbindungsleitung (Kühlbetrieb)

2 [ J H ] Prüffunktion Kältekreislauf und Regelungs-Verbindungsleitung (Heizbetrieb)

3 [ P ] Funktion erzwungene volle Öffnung des Innengerät-PMV

4 [ A 1 ] Funktion Ermittlung Innengerät-Fernbedienung

5 [ C ] Funktion Testbetrieb Kühlen

6 [ H ] Funktion Testbetrieb Heizen

7 [ C H ] Funktion gemeinsames Ein-/Ausschalten Innengeräte

11 [ r d ] Funktion Kältemittelrückgewinnungsbetrieb, Außengerät (Leerpump-Funktion)

16 [ E r ] Fehlerlösch-Funktion

2 1 to 16 3 [ H r ] Funktion erzwungenes Öffnen/Schließen Magnetventil

2 4 to 5 [ F d ] Funktion erzwungener Ventilatorbetrieb

2 15 [ t o ] Funktion manuelles Einstellen Außentemperatur-Sensor (TO)

16 1 to 16 1 [ 0 1] bis [ 1 6 ] Innengerät-Nr. 1 bis 16 Funktion einzelner Start-/Stopbetrieb (On/Off) Innengeräte

2 [ 1 7] bis [ 3 2 ] Innengerät-Nr. 17 bis 32



SW01 SW02 SW03 7-stellige Anzeige [A] Funktionsinhalt

1 1 1 [ U 1] [ E28 ] Folgegerät-Fehler/entspricht der Geräteventilatorbetriebs-Funktion

127

8-7-11. Funktion Innenventilator-Betriebsprüfung

Mit dieser Funktion kann der Anwender den Betrieb eines einzelnen Innengeräts direkt ohne die Fernbedienung oder

das Außengerät prüfen. Die Funktion kann ungeachtet des Systemstatus durchgeführt werden; sie sollte jedoch auf

wenige Minuten beschränkt bleiben, damit der Systembetrieb nicht beeinträchtigt wird.

[Schritte]

1. Stift CHK (CN71 auf der Innengerät-Leiterplatte) kurzschließen.

Wird Stift DISP kurzgeschlossen (CN72 auf der Innengerät-Leiterplatte), während Stift CHK kurzgeschlossen

wird (CN71 auf der Innengerät-Leiterplatte), wird das Innengerät-PMV nur minimal geöffnet (30 Impulse). Wird

Stift DISP geöffnet, wird das PMV wieder maximal geöffnet.

[Löschen]

Stift CHK öffnen. Ist das System in Betrieb, schaltet es einmal ab, startet aber nach mehreren Minuten automatisch

wieder.

• Genaue Angaben zu Stift CHK (CN71 auf der Innengerät-Leiterplatte) und Stift DISP (CN72 auf der Innengerät-

Leiterplatte) finden Sie in Abschnitt 10, Konfiguration Regelungskreis, Innengerät 2, Innengerät-Leiterplatte

MCC-1402 und MCC-1403.

8-7-12. Betriebsart nur Innenventilator-Betrieb

Wird ein Klimagerät mit Innengeräten und Fernbedienung nur im Ventilatorbetrieb betrieben etc., kann diese

Funktion verwendet werden. Gruppenbetrieb steht ebenfalls zur Verfügung.

[Schritte]

1. Stift DISP (CN72 auf der Innengerät-Leiterplatte) kurzschließen. Wurde jedoch zuvor Stift CHK (CN71 auf der

Innengerät-Leiterplatte) kurzgeschlossen, steht diese Funktion nicht zur Verfügung.

2. Bei Gruppenbetrieb wie gewöhnlich eine Gruppe einstellen.

3. Wenn Stift DISP kurzgeschlossen ist, werden keine Sensorfehler und keine Kommunikation mit dem Außengerät

durchgeführt. Das PMV wird auf maximale Öffnung gestellt.

[Löschen]

Stift DISP öffnen.

128

8-7-13. Fernbedienungs-Überwachungsfunktion

Bei Verwendung der Fernbedienung RBC-AMT21E können die folgenden Überwachungsfunktionen benutzt werden.

Aufruf des Anzeige-Bildschirms

[Inhalt]

Temperatur oder Betriebsstatus der Fernbedienung, des Innengeräts oder jedes Außengerät-Sensors kann durch

Aufruf des Service-Überwachungsmodus mit der Fernbedienung ermittelt werden.

[Schritte]

1 Die Tasten CL und mindestens 4 Sekunden lang gleichzeitig

drücken, um den Service-Überwachungsmodus aufzurufen. Die

Service-Überwachung schaltet ein und die Temperatur von

Funktionscode 00 wird angezeigt.

2 Temperatureinstelltasten / zur Wahl des zu überwachenden

Funktionscode) drücken. Die angezeigten Codes

werden in der Tabelle unten erklärt.

3 Durch Drücken der Taste UNIT den zu überwachenden Posten

anwählen. Dann das Innengerät, die Sensortemperatur oder den

Betriebsstatus der entsprechenden Kältemittelleitung überwachen.

4 Auf Drücken der Taste erscheint wieder die Normalanzeige.

UNIT No.

1 → 2 → 3 → 4

CODE No.

4 3

UNIT

1

SET CL 2

Betriebsfolge

1 Ë2 Ë3 Ë4

Kehrt zur Normalanzeige zurück

Funktions- Datenbezeichnung Maß- Anzeige- Funktions- Datenbezeichnung Maß- Anzeigecode

einheit format code einheit format

Innengerät- 00 Raumtemperatur (während der Regelung) °C Einzeldaten 10 Verdichtungstemp., Verdichter 1 (Td1) °C x 1

Daten 01 Raumtemperatur (Fernbedienung) °C Außengeräte 11 Verdichtungstemp., Verdichter 2 (Td2) °C x 1

(Anm. 2) 02 Sauggas-Innentemperatur (TA) °C x 1 (Anm. 4 und 5) 12 Sensorauslösung, Hochdruck (Pd) MPa ÷ 100

03 Innenwärmetauscher-Temperatur (TCJ) °C x 1 13 Sensorauslösung, Niederdruck (Ps) MPa ÷ 100

04 Innenwärmetauscher-Temperatur (TC2) °C x 1 14 Saugtemperatur (TS) °C x 1

05 Innenwärmetauscher-Temperatur (TC1) °C x 1 15 Außenwärmetauscher-Temp. (TE) °C x 1

06 Verdichtungs-Innentemp. (Tf) (Anm. 1) °C x 1 16 Flüssigkeitsseitige Temperatur (TL) °C x 1

08 Innen-PMV öffnet Impuls x 10 17 Außentemperatur (TO) °C x 1

Systemdaten 0A Zahl angeschlossener Innengeräte Einheit 18 Niederdruck-Sättigungstemp. (TU) °C x 1

0b Ges.-PS-Wert angeschl. Innengeräte PS ÷ 10 19 Strom, Verdichter 1 (I1) A ÷ 10

0C Zahl angeschlossener Außengeräte Einheit 1A Strom Verdichter 2 (I2) A ÷ 10

0d Ges.-PS-Wert angesch. Außengeräte PS ÷ 10 1b PMV 1 + 2 öffnen Impuls x 10

1d Verdichter 1, 2 EIN/AUS - Anm. 3

IE Außenventilator-Modus - 0 bis 31

1F Außengerät-PS PS x 1

Anm. 1: Nur manche Innengerätetypen umfassen einen Verdichtungstemperatur-Sensor. Bei anderen Typen wird diese Temperatur nicht angezeigt.

Anm. 2: Sind die Geräte an eine Gruppe angeschlossen, können nur die Daten des Leit-Innengeräts angezeigt werden.

Anm. 3: 01 : Nur Verdichter 1 EIN.

10 : Nur Verdichter 2 EIN.

11 : Verdichter 1 und 2 EIN.

Anm. 4: Für Funktionscode wird ein Beispiel des Leitgeräts beschrieben.

Anm. 5: Die erste Stelle des Funktionscodes gibt die Außengeräte-Nr. an.

1 : Leitgerät (A)

2 : Folgegerät (B)

3 : Folgegerät (C)

4 : Folgegerät (D)

129

9. FEHLERSUCHE UND -BESEITIGUNG

9-1. ZUSAMMENFASSUNG

1. Vor der Fehlersuche und -beseitigung

1) Gerätemodelle

Alle Modelle der Super Modular Multi-Systemserie

(Innengerät: MMX-APXXX, Außengerät: MMY-MAPXXX)

2) Erforderliche Werkzeuge/Messvorrichtungen

• Schraubenzieher (Flach- und Kreuzkopf), Schraubschlüssel, Zange, Seitenschneider, Stift zur

Schalterrückstellung etc.

• Digital-Multimeter, Thermometer, Druckmesser etc.

3) Bestätigung vor der Prüfung

Nr. Vorgang Prüfpunkte

1 Verdichter funktioniert nicht. • Liegt die 3-Minuten-Verzögerung vor? (3 Minuten nach dem Verdichter-Ausschalten)

• Liegt keine Anforderung vor?

• Läuft der Ventilator über den Timer?

• Kommuniziert das System anfangs?

2 Innenventilator funktioniert nicht. • Ist die Zugluftverhinderungs-Regelung in Betrieb (Vorheizen/Abtauen)?

3 Außenventilator dreht sich nicht, Ventilatordrehzahl

wechselt.

• Ist die Kühlregelung für niedrige Umgebungstemperatur aktiv?

• Wird ein Abtauvorgang durchgeführt?

4 Innenventilator schaltet nicht aus. • Läuft der Ventilator nach dem Heizbetrieb, um Restwärme abzuführen?

5 Start-/Stop-Betrieb von der Fernbedienung nicht möglich. • Wird ein Zusatzgerät oder eine Fernbedienung betrieben?

6 Keiner • Sind die Kabelverbindungen der Innengeräte und Fernbedienungen korrekt?

2. Vorgehensweise bei der Fehlersuche und -beseitigung

Bei Auftreten eines Fehlers folgende Vorgehensweise befolgen.

Fehler

Die Anzeige auf der Schnittstellen-

Leiterplatte des Leitgeräts prüfen.

[E28]

Fehler

Die Anzeige auf der Schnittstellen-

Leiterplatte des entsprechenden

Folgegeräts prüfen.

Position oder Teil prüfen, wo

der Fehler aufgetreten ist.

Hinweis: Eine Mikroprozessor-Störung kann durch ungleichmäßige Stromversorgung oder externe Störungen

verursacht werden. Wenn es irgendwelche Störquellen gibt, Fernbedienung und Signalkabel aus der Nähe der

Störquelle entfernen oder diese abschirmen.

130

9-2. Prüfmethode

Wenn ein Fehler auftritt, kann der Fehlercode von der Hauptfernbedienung/Zentralfernbedienung (Flüssigkristall-

Anzeige) oder der Schnittstellen-Leiterplatte (7-stellige Anzeige) des Außengeräts ermittelt werden. Mit Hilfe dieser

Selbstdiagnose-Funktion und der untenstehenden Tabelle kann der Fehler ermittelt werden.

Fehlercode-Liste

Aus folgender Tabelle sind alle Fehlercodes ersichtlich.

• Kommt der Fehler von der Innengerät-Fernbedienung: Siehe “Anzeige Hauptfernbedienung” in der Liste.

• Kommt der Fehler vom Außengerät: Siehe “7-stellige Anzeige Außengerät”.

• Kommt der Fehler von der AI-NET-Zentralregelungs-Fernbedienung: Siehe “Anzeige AI-NET-Zentralregelung”.

• Kommt der Fehler vom Innengerät mit Infrarot-Fernbedienung: Siehe “Sensor-Anzeige des Empfängergeräts”.

IPDU: Intelligentes Stromantriebsaggregat

◦ : Angezeigt, ¤ : Blinkt, • : Nicht angezeigt

ALT: Bei zwei Leuchtdioden blinken diese abwechselnd.

SIM: Bei zwei Leuchtdioden blinken diese gleichzeitig.

E01 - - - ¤ • • Kommunikationsfehler zwischen Innengerät

und Fernbedienung (an der Fernbedienung

erkannt)

Fernbedienung

E02 - - - ¤ • • Fernbedienungs-Übertragungsfehler Fernbedienung

E03 - - 97 ¤ • • Kommunikationsfehler zwischen Innengerät

und Fernbedienung (am Innengerät erkannt)

E04 - - 04 • • ¤ Kommunikationsfehler zwischen Innen- und

Außengerät (am Innengerät erkannt)

E06 E06 Zahl der Innengeräte, bei

denen der Sensor normalerweise

empfangen wird

Fehlercode Infrarot-Fernbedienung Fehlercode-Beschreibung Ermittelndes

Anzeige 7-stellige Außengerät-Anzeige Anzeige Sensoranzeige Empfangsgerät

Teil

Haupt-

AI-NET-

Untercode Zentralregelg.

Betrieb Timer Bereit Blinkt

Fernbedienung

Innengerät

Innengerät

- E07 - - • • ¤ Kommunikationsfehler zwischen Innen- und

Außengerät (am Außengerät erkannt)

04 • • ¤ Zahl der Innengeräte niedriger Schnittstelle

Schnittstelle

E08 E08 Doppelte Innengerät-Adressen 96 ¤ • • Doppelte Innengerät-Adressen Innenger.-

Schnittstelle

E09 - - 99 ¤ • • Doppelte Leit-Fernbedienungen Fernbedienung

E10 - - CF ¤ • • Kommunikationsfehler in der Innengerät-

Leiterplatten-Baugruppe

E12 E12 01: Innen-/Außengerätkommun.

02: Kommunikation zwischen


Innengerät

42 ¤ • • Fehler Start automatische Adressierung Schnittstelle

E15 E15 - 42 • • ¤ Keine automatische Innengerät-

Adressierung

E16 E16 00: Überkapazität

01: Zahl d. angeschl. Geräte

Schnittst.

E18 - - 97, 99 ¤ • • Kommunikationsfehler zwischen Leit- und

Folge-Innengeräten

E19 E19 00: Kein Leitgerät

02: Zwei oder mehr Leitgeräte

E20 E20 01: Außengerät anderer Leitung

angeschlossen

02: Innengerät anderer Leitung

angeschlossen

89 • • ¤ Zahl angeschl. Innengeräte/Überkapazität Schnittstelle

Innengerät

42 • • ¤ Andere Leitung bei der automatischen

Adressierung angeschlossen

E23 E23 - 15 • • ¤ Übertragungsfeler bei der Kommunikation

zwischen Außengeräten

E25 E25 - 15 • • ¤ Doppelte Folge-Außengerät-Adressen Schnittst.

E26 E26 Zahl der Außengeräte, die

normal das Signal empfangen

15 • • ¤ Zahl der angeschlossenen Außengeräte

niedriger

96 • • ¤ Fehler bei der Zahl der Leit-Außengeräte Schnittstelle

Schnittstelle

Schnittstelle

Schnittstelle

E28 E28 Festgestellte Anz. Außengeräte d2 • • ¤ Fehler Folge-Außengerät Schnittst.

E31 E31 01: Fehler IPDU1

02: Fehler IPDU2

03: Fehler IPDU1, 2

04: Fehler Ventilator-IPDU

05: Fehler IPDU + Vent-IPDU

06: Fehler IPDU2 + Vent.-IPDU

07: Fehler alle IPDU/

Kommunikationsfehler

CF • • ¤ IPDU-Kommunikationsfehler Schnittstelle

131

F01 - - OF ¤ ¤ • ALT Innengerät-TCJ-Sensorfehler Innengerät

F02 - - Od ¤ ¤ • ALT Innengerät-TC2-Sensorfehler Innengerät

F03 - - 93 ¤ ¤ • ALT Innengerät-TC1-Sensorfehler Innengerät

F04 F04 - 19 ¤ ¤ ◦ ALT TD1-Sensorfehler Schnittst.

F05 F05 - A1 ¤ ¤ ◦ ALT TD2-Sensorfehler Schnittst.

F06 F06 - 18 ¤ ¤ ◦ ALT TE1-Sensorfehler Schnittst.

F07 F07 - 18 ¤ ¤ ◦ ALT TL-Sensorfehler Schnittst.

F08 F08 - 1b ¤ ¤ ◦ ALT TO-Sensorfehler Schnittst.

F10 - - OC ¤ ¤ • ALT Innengerät-TA-Sensorfehler Innengerät

F12 F12 - A2 ¤ ¤ ◦ ALT TS1-Sensorfehler Schnittst.

F13 F13 01: Seite Verdichter 1

02: Seite Verdichter 2

43 ¤ ¤ ◦ ALT TH-Sensorfehler IPDU

F15 F15 - 18 ¤ ¤ ◦ ALT Falscher Anschluss Außentemp.-Sensor

(TE1,TL)

F16 F16 - 43 ¤ ¤ ◦ ALT Falscher Anschluss Außendruck-Sensor

(Pd, Ps)

F23 F23 - 43 ¤ ¤ ◦ ALT Ps-Sensorfehler Schnittst.

F24 F24 - 43 ¤ ¤ ◦ ALT Pd-Sensorfehler Schnittst.

F29 - - 12 ¤ ¤ • SIM Anderer Innengerät-Fehler Innengerät

F31 F31 - 1C ¤ ¤ ◦ SIM Außengerät-EEPROM-Fehler Schnittst.

H01 H01 01: Seite Verdichter 1






1F • ¤ • Verdichterdefekt IPDU

1d • ¤ • Magnetschalter-Fehler

Überstromrelais-Betrieb

Verdichterfehler (Sperre)



Teil

Haupt-

AI-NET-



Fernbedienung

Schnittstelle

Schnittstelle

MG-SW-

Überstromrelais

IPDU

17 • ¤ • Stromerfassungs-Kreislauffehler IPDU

H04 H04 - 44 • ¤ • Heizbetrieb Verdichtergehäuse 1 Schnittst.

H06 H06 - 20 • ¤ • Niderdruckschutz-Betrieb Schnittst.

H07 H07 - d7 • ¤ • Schutz gegen niedrigen Ölstand Schnittst.

H08 H08 01: TK1-Sensorfehler

02: TK2-Sensorfehler



d4 • ¤ • Temperatursensor-Fehler Ölstand Schnittstelle

H14 H14 - 44 • ¤ • Heizbetrieb Verdichtergehäuse 2 Schnittst.

H16 H16 01: Systemfehler TK1 Ölkreisl.

02: Systemfehler TK2 Ölkreisl.



d7 • ¤ • Fehler Meldestromkreis Ölstand

Magnetschalter-Fehler

Überstromrelais-Betrieb

Schnittst.

MG-SW-

Überstromrelais

132

L03 L03 - 96 ¤ • ¤ SIM Doppelte Leit-Innengeräte Innengerät

L04 L04 - 96 ¤ ◦ ¤ SIM Doppelte Außengerät-Leitungsadressen Schnittst.

L05 L05 - 96 ¤ • ¤ SIM Doppelte Innengeräte mit Vorrang

(am Innengerät mit Vorrang angezeigt)

L06 L06 Zahl der Innengeräte mit

Vorrang

96 ¤ • ¤ SIM Doppelte Innengeräte mit Vorrang

(an einem anderen Gerät als dem

Innengerät mit Vorrang angezeigt)



Teil

Haupt-

AI-NET-



Fernbedienung

Schnittstelle

Schnittstelle

L07 - - 99 ¤ • ¤ SIM Gruppenleitung im Einzel-Innengerät Innengerät

L08 L08 - 99 ¤ • ¤ SIM Innengerät-Gruppe/Adresse nicht eingestellt Innengerät

L09 - - 46 ¤ • ¤ SIM Innengerätleistung nicht eingestellt Innengerät

L10 L10 - 88 ¤ ◦ ¤ SIM Außengerätleistung nicht eingestellt Schnittst.

L20 - - 98 ¤ ◦ ¤ SIM Doppelte Zentralregelungs-Adressen AI-NET

Innenger.

L28 L28 - 46 ¤ ◦ ¤ SIM Max. Zahl der Außengeräte überschritten Schnittst.

L29 L29 01: Fehler IPDU1


03: Fehler IPDU 1+2




07: Fehler alle IPDU

CF ¤ ◦ ¤ SIM Fehler, Zahl der IPDU Schnittstelle

L30 L30 Erkannte Innengerät-Adresse b6 ¤ ◦ ¤ SIM Hilfsverriegelung Innengerät Innengerät

- L31 - - - - - IC-Fehler Schnittst.

P01 - - 11 • ¤ ¤ ALT Fehler Innenventiiatormotor Innengerät

P03 P03 - 1E ¤ • ¤ ALT Fehler Verdichtungstemp. TD1 Schnittst.

P04 P04 01: Seite Verdichter 1


P05 P05 01: Fehlende Phase erfasst

02: Fehler Phasen-Reihenfolge



21 ¤ • ¤ ALT Hochdruck-Schalter-Erkennungs-Fehler IPDU

AF ¤ • ¤ ALT Fehlende Phase erfasst/Fehler Phasen-

Reihenfolge

Schnittstelle

1C ¤ • ¤ ALT Fehler Überhitzung Wärmesenke IPDU

P10 P10 Erkannte Innengerät-Adresse Ob • ¤ ¤ ALT Fehler Innengerät-Überlauf Innengerät

P12 - - 11 • ¤ ¤ ALT Fehler Innenventilatormotor Innengerät

P13 P13 - 47 • ¤ ¤ ALT Fehler Außengerät-Flüssigkeitsrücklauf-

Erfassung

P15 P15 01: TS-Zustand

02: TD-Zustand

Schnittst.

AE ¤ • ¤ ALT Gasleck-Erfassung Schnittstelle

P17 P17 - bb ¤ • ¤ ALT Fehler Verdichtungstemp. TD2 Schnittst.

P19 P19 Erkannte Außengeräte-Zahl 08 ¤ • ¤ ALT Fehler 4-Wege-Ventil-Umkehr Schnittst.

P20 P20 - 22 ¤ • ¤ ALT Hochdruckschutz-Betrieb Schnittst.

P22 P22 0: IGBT-Kurzschluss

1: Fehler Meldestromkreis

Ventilatormotor-Position

3: Ventilatormotor-Sperre

4: Fehler Erfassung

Ventilatormotor-Strom

C: Fehler TH-Sensortemp.

(Überhitzung Wärmesenke)

D: TH-Sensorfehler

E: Ausgangsfehler V GS





1A ¤ • ¤ ALT Fehler Außenventilator-IPDU Ventilator-

IPDU

14 ¤ • ¤ ALT Fehler Kurzschluss-Schutz G-TR IPDU

16 ¤ • ¤ ALT Systemfehler Meldekreislauf

Verdichterposition

P31 - - 47 ¤ • ¤ ALT Fehler-Folge-Innengerät

(Gruppenfehler)

- - - b7 Durch Alarmvorrichtung ALT Fehler in der Innengeräte-Gruppe AI-NET

- - - 97 - - - AI-NET-Kommunikations-Systemfehler AI-NET

- - - 99 - - - Doppelte Netzwerk-Adapter AI-NET

IPDU

Innengerät

133

Von der Zentralregelung TCC-LINK erfasster Fehler


Zentral- 7-stellige Außengerät-Anzeige Anzeige Sensoranzeige Empfangsgerät

Teil

regelgs.-

AI-NET-



Anzeige

C05 - - - - - - - Übertragungsfehler in der TCC-LINK-

Zentralregelung

C06 - - - - - - - Empfangsfehler in der TCC-LINK-

Zentralregelung

C12 - - - - - - - Gruppenalarm der Geräteregelungs-

Universalschnittstelle

TCC-LINK

TCC-LINK

Universalvorrichtg.

P30 Unterschiedlich je nach dem Fehlerinhalt des Alarms Fehler Gruppenregelung Folgegerät TCC-LINK

(L20 angezeigt) - - - - - Doppelte Zentralregelungs-Adresssen

134

Neuer Fehlercode

1. Unterschied zwischen den TCC-LINK- und AI-NET-Fehlercodes

Die Anzeigemethode des Fehlercodes ändert sich ab diesem Modell.

AI-NET-Fehlercode

TCC Link

Verwendete Zeichen Hexadezimal-Darstellung, 2 Stellen Alphabet- + Dezimal-Darstellung, 2 Stellen

Charakteristika der Code-Klassifizierung

Blockanzeige

Wenige Kommunikations-Klassifizierungen/

inkorrekte Systemeinstellung

Innengerät-Leiterplatte, Außengerät-

Leiterplatte, Zyklus, Kommunikation

Viele Kommunikations-Klassifizierungen/inkorrekte

Systemeinstellung

Kommunikation/inkorrekte Einstellung (4 Wege), Innengerät-

Schutz, Außengerät-Schutz, Sensor, Verdichterschutz etc.

Anzeige der verdrahteten Fernbedienung

• [ ] wird angezeigt.

• [Gerätenr.] + Fehlercode + Betriesleuchte (grün) blinkt.

Anzeige am Infrarot-Fernbedienungs-Sensor

• Anzeigekombination von [ ] [ m ] [ ].

7-stellige Anzeige am Außengerät

• Gerätenr. und Fehlercode werden angezeigt.

• Bei einem Fehler mit Zusatzcode werden Fehlercode und

Zusatzcode abwechselnd angezeigt.

Anzeige

A

C

E

F

H

J

L

P

Klassifizierung

Nicht verwendet

Zentralregelungs-Systemfehler

Kommunikations-Systemfehler

Fehler jeder Sensor (Defekt)

Verdichterschutz-Systemfehler

Nicht verwendet

Einstellungsfehler, andere Fehler

Schutzvorrichtungs-Betrieb

2. Sonderhinweis

1. Ist dieses Modell über einen Netzwerk-Adapter an das AI-NET angeschlossen, werden die verschiedenen

Fehlercodes auf der Hauptfernbedienung und der Fernbedienung der AI-NET Zentralregelung angezeigt.

Beispiel: Innnengerät-TA-Sensorfehler

AI-NETZWERK-BUS


Innengerät

OC

Fernbedienung der

AI-NET-Zentralregelung

F10

Haupt-Fernbedienung

2. Der Fehlercode der Fernbedienung wird nur angezeigt, wenn das Klimagerät in Betrieb ist (Start-Taste

Fernbedienung EIN/ON). Hat das Klimagerät abgeschaltet und wurde der Fehler behoben, verschwindet

auch die Fehlercode-Anzeige auf der Fernbedienung. Besteht der Fehler nach Abschalten des Geräts

jedoch weiter, wird beim Wiedereinschalten des Geräts der Fehlercode sofort angezeigt.

135

9-3. Fehlersuche/-beseitigung durch Fehleranzeige auf der Fernbedienung

Für die Haupt-Fernbedienung (RBC-AMT21E)

1. Bestätigung und Prüfung

Tritt ein Fehler im Klimagerät auf, werden auf der Fernbedienung

der Fehlercode und die Nr. des Innengeräts angezeigt.

Der Fehlercode wird angezeigt, wenn das Klimagerät in Betrieb ist.

R.C.

UNIT No.

No.

CODE No.

Ist die Anzeige verschwunden, das Klimagerät einschalten und

den Fehler auf der Basis der folgenden “Bestätigung des

Fehlerverlaufs” prüfen.

Fehlercode

Nr. des Innengeräts, in dem

der Fehler aufgetreten ist

2. Bestätigung des Fehlerverlaufs

Bei einem Fehler im Klimagerät finden Sie den Fehlerverlauf

wie folgt.

(Es können bis zu 4 Fehlerverläufe gespeichert werden.)

Der Fehlerverlauf kann entweder vom Betriebsstatus oder

Stop-Status abgerufen werden.

UNIT

3

SET CL

2

1

Methode

Beschreibung

1 Werden die Tasten SET und mindestens 4 Sekunden lang gleichzeitig gedrückt, erscheint

nachstehende Anzeige.

CODE No.

Wird [Serviceprüfung] angezeigt, geht das System zum Modus

UNIT No.

Fehlerprotokoll über.

R.C. No.

• [01: Fehler Protokollablauf] erscheint im Codenummer-Fenster.

• [Fehlercode] erscheint im Fehlercode-Fenster.

• [Innengerät-Adresse mit Fehler] erscheint unter Gerät Nr.

2 Bei jedem folgenden Drücken der Temperatureinstellungs-Tasten / erscheinen der

Reihe nach die gespeicherten Fehlerabläufe.

Die Zahlen im Positionscode geben den Positionscode von [01] (dem letzten) bis [04] (dem ersten) an.

ACHTUNG

Wird die Taste [CL] gedrückt, werden alle Feherverläufe des Innengerät gelöscht.

3 Nach der Bestätigung die Taste drücken, um zur Noralanzeige zurückzukehren.

136

Für die Fernbedienung der TCC-LINK-Zentralregelung (TCB-SC642TLE)

ALL

ZONE

GROUP

1234

ZONE

UNIT No.

TEST

CODE

No.

SET DATA

SETTING

R.C.

No.

SELECT

ZONE

GROUP

CL

SET

1. Bestätigung und Prüfung

Tritt ein Fehler im Klimagerät auf, werden im Anzeigeteil der Fernbedienung der Fehlercode und die Nr. des

Innengeräts angezeigt.

Der Fehlercode wird angezeigt, wenn das Klimagerät in Betrieb ist.

Ist die Anzeige verschwunden, das Klimagerät einschalten und den Fehler auf der Basis der folgenden

“Bestätigung des Fehlerverlaufs” prüfen.

Anzeige Gerätenr.

Alarmanzeige

R.C

No.

Wechselnde Anzeige

2. Bestätigung des Fehlerverlaufs

Bei einem Fehler im Klimagerät finden Sie den Fehlerverlauf wie folgt. (Es können bis zu 4 Fehlerverläufe

gespeichert werden.)

Der Fehlerverlauf kann bei ein- oder ausgeschaltetem Gerät abgerufen werden.

1) Die Tasten und SET mindestens 4 Sekunden lang gleichzeitig drücken.

2) SERVICE-PRÜFUNG leuchtet auf und Positionscode 01 wird angezeigt.

3) Bei Wahl der Gruppennummer (blinkt), wenn ein Fehlerverlauf anliegt, werden abwechselnd die Gerätenr.

und der letzte Fehlercode angezeigt. Während dieser Zeit kann die Temperatur nicht eingestellt werden.

4) Um den Fehlerverlauf - mit Ausnahme des letzten Fehlers - zu bestätigen, die Temperatur-Einstelltasten

/ drücken, um den Prüfcode (01 bis 04) zu wählen.

GROUP

5) Um den Alarm in der anderen Gruppe zu bestätigen, die Tasten

ZONE

und drücken, um

die Gruppennummer zu wählen. Wird die Taste CL gedrückt, werden alle Fehlerverläufe der aktuell

ausgewählten Gruppe gelöscht.

6) Um die Service-Prüfung zu beenden, die Taste drücken.

Anzeige Gerätenr.

Alarmanzeige

R.C

No.

Wechselnde Anzeige

137

Für die Fernbedienung der AI-NET-Zentralregelung

1. Anzeige PRÜFEN (Check)

Wird der Schalter PRÜFEN gedrückt, erscheint im Anzeigenfeld “Gerätenr.” die Innengerät-Nr. (Netzwerkadress-

Nr.) mit den Prüfdaten, und der Fehlercode wird im Temperatureinstellungs-Anzeigefeld gezeigt.

MONITOR

SET

ZONE

ALL

UNIT

ON

OFF

CENTER

LOCKED

AUX. TYPE

TIMER No.

STANDBY

FILTER

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 MODE FAN

49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64

HEAT LOW LOUVER

AUTO FIX MANUAL

TEMP. CHECK

FAN ONLY AUTO

17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32

1

°C

33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48

COOL

DRY

HIGH

MED.

2

ON

Schalter PRÜFEN (Check)

0,5 Sekunden lang drücken, um den Fehlercode zu zeigen.

3 lang drücken, um den Innengerät-Mikroprozessor zurückzustellen.

(Innengerät-Mikroprozessor über den Alarm ALLE STOPPEN gesperrt.)

10 Sekunden lang drücken, um die Prüfdaten zu löschen.

MONITOR/SET ALL/ZONE ZONE UNIT ON CENTER/LOCKED MODE TEMP. FILTER RESET CHECK

ZONE SET/ENTER SELECT OFF TIMER ON

FAN

LOUVER

RÜCKSTELL-Schalter

Den Schalter im Loch mit einem Stift drücken.

Die Fernbedienung führt eine Rückstellung durch.

(Alle Daten werden gelöscht.)

2. Lesen der Anzeige Monitor PRÜFEN (Check)


Hexadezimal-

Darstellung

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

Anzeige auf dem Prüf-Monitor

Dezimal-

Darstellung

Geräteleitungs-Nr. (Netzwerkadressen-Nr.)

MONITOR

SET

ZONE

ON CENTER

ALL

UNIT

OFF LOCKED

2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 MODE FAN

1

17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32

33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48

49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64

FAN ONLY

COOL

DRY

HEAT

AUTO

AUX. TYPE

TIMER No.

STANDBY

FILTER

AUTO 1

°C

HIGH

2

MED.

LOW LOUVER

FIX MANUAL

TEMP. CHECK

Zuerst erfasster Prüfcode

Beispiel

Es liegen keine Prüfdaten vor.

Zuletzt erfasster Prüfcode

PRÜF-Daten (Check)

UNIT

TEMP.

CHECK

Beispiel

In Gerät Nr. 1 ist zunächst das Verbindungskabel (Kommunikationsbus-Leitung) vom Innen- zum Außengerät ausgefallen.

Dann ist der Raumtemperatur-Sensor defekt.

Bei Gerät Nr. 16 wurde der Hochdruckschalter auf der Invertergerät-Seite ausgelöst.

UNIT

TEMP.

1

CHECK

UNIT

TEMP.

2

CHECK

UNIT

TEMP.

1

CHECK

138

9-4. Auf der Fernbedienung und dem Außengerät angezeigte Fehlercodes und Fehlerposition

(7-stellige Anzeige der Schnittstelle)

Fehlercode Erfassendes

Teil

Haupt-

Fernbedienung

7-stellige Außengerät-Anzeige Zentrale AI-NET-

Fernbedienung

Fehlercode Untercode

Fehlercode-Beschreibung Status Fehlererfassungs-Bedingung Prüfpunkt (Position)

E01 - - - Fernbedienung

Kommunikationsfehler zwischen

Innengerät und Fernbedienung (an

der Fernbedienung erkannt)

Nur jeweiliges

Gerät stoppt.

Kommunikation zwischen

Innengerät-Leiterplatte und

Fernbedienung unterbrochen.

• Fernbedienungs-Verbindungskabel (A/B) prüfen.

• Auf Steckerkontakt-Fehler prüfen.

• Innengerät-Stromversorgung prüfen.

• Auf Innengerät-Leiterplattenfehler prüfen.

• Fernbedienungs-Adresseneinstellung prüfen (wenn zwei

Fernbedienungen in Betrieb stehen).

• Fernbedienungs-Leiterplatte prüfen.

E02 - - - Fernbedienung

Fernbedienungs-

Übertragungsfehler



Signal von Fernbedienung zum

Innengerät kann nicht gesendet

werden.

• Das Verbindungskabel der Fernbedienung prüfen.

Fernbedienung auswechseln.

E03 - - 97 Innengerät


Innengerät und Fernbedienung (am

Innengerät erkannt)



Keine Kommunikation von

Fernbedienung (einschl. Infrarot)

oder Kommunikations-Adapter.

• Fernbedienungs- und Kommunikations-Adapter-

Verdrahtung prüfen.

E04 - - 04 Innengerät

Innen-/Außengerät-

Kommunikationskreislauf-Fehler

(am Innengerät erkannt)



Innengerät erhält keine

Kommunikation vom Außengerät.

• Stromeinschalt-Reihenfolge Innen-/Außengerät prüfen.

• Innengerät-Adresseneinstellung prüfen.

• Verbindungskabel zwischen Innen-/Außengerät prüfen.

• Außengerät-Klemmenwiderstand-Einstellung (SW30-2)

prüfen.

E06 E06 Zahl der Innengeräte,

die Signal normal

empfangen

04 Schnittstelle

Zahl der Innengeräte niedriger Alle schalten

ab

Wird von einem Innengerät, das

vorher Signale sendete, eine

bestimmte Zeit lang kein Signal

gesendet, wird normal [E06]

angezeigt.

• Die Innengerät-Stromversorgung prüfen (Strom EIN).

• Den Anschluss der Kommunikationsleitung zwischen

Innen- und Außengerät prüfen.

• Stecker auf Kommunikation der Innengerät-Leiterplatte

prüfen.

• Stecker auf Kommunikation der Außengerät-Leiterplatte

prüfen.

• Auf Innengerät-Leiterplatten-Defekt prüfen.

• Auf Innengerät-Leiterplatten- (Schnittstellen-) Defekt

prüfen.

- E07 - - Schnittstelle



(am Außengerät erkannt)

Alle schalten

ab

Außengerät errhält keine

Kommunikation vom Innengerät.

• Außengerät-Klemmenwiderstand-Einstellung (SW30-2)

prüfen.

• Kommunikations-Anschluss zwischen Innen- und

Außengerät prüfen.

E08 E08 Doppelte Innengerät-

Adressen

96 Innenger./

Schnittstelle

Doppelte Innengerät-Adressen Alle schalten

ab

Innengerät-Adresseneinstellung

doppelt vergeben.

• Innengerät-Adresse prüfen.

• Nach der Innengerät-Adresseneinstellung auf Änderung

des Fernbedienungs-Anschlusses (Gruppe/einzeln)

prüfen.

E09 - - 99 Fernbedienung

Doppelte Haupt-Fernbedienungen Nur jeweiliges


Sind 2 Fernbedienungen

angeschlossen ((einschl. Infrarot),

werden beide als Leitgerät

eingestellt. (Leit-Innengerät

stoppt und die anderen

Innengeräte sind in Betrieb.)

• Fernbedienungs-Einstellung prüfen.

• Fernbedienungs-Leiterplatte prüfen.

E10 - - CF Innengerät


Innengerät-Leiterplatten-

Baugruppe



Keine Stromversorgung vom

Innengerät.

• Innengerät-Leiterplatte defekt.

139


Teil

Haupt-

Fernbedienung

7-stellige Außengerät-Anzeige Zentrale

AI-NET-


Fernbedienung


E12 E12 01: Innen-/Außengerät-

Kommunikation

02: Kommunikation

zwischen



Fehler Start automatische

Adressierung

Alle schalten

ab

• Zu Beginn d. autom. Innengerät-

Adressierung war ein anderes

Kältesystem auf autom.

Adressierung eingestellt.

• Zu Beginn d. autom. Außengerät-Adressierung

wurde

eine autom. Innengerät-

Adresssierung durchgeführt.

• Die Adresse neu einstellen, nachdem die Kommunikation

zu dem anderen Kältekreislauf-System abgetrennt

worden ist.

E15 E15 - 42 Schnittstelle

Kein zugehöriges Innengerät bei

der automatischen Adressierung

Alle schalten

ab

Innengerät wird bei Beginn

der automatschen Innengerät-

Adressierung nicht gefunden.

• Den Kommunikationleitungs-Anschluss zwischen Innenund


• Auf Stromleitungsfehler im Innengerät prüfen.

• Auf Störungen von anderen nahen Vorrichtungen prüfen.

• Stromausfall.

• Die Innengerät-Leiterplatte prüfen.

E16 E16 00: Überkapazität

01 bis: Zahl der

angeschlossenen

Geräte



Innengeräte/Überkapaziät

Alle schalten

ab

• Gesamtleistung der Innengeräte

übersteigt 135% der

Gesamt-Außengeräteleistung.

• Zahl der angeschlossenen

Innengeräte ist über 48.

[Hinweis] Erscheint dieser Code

nach Einstellungs-Backup des

Außengerätfehlers, “Keine Überkapazitäts-Erfassung”

einstellen.

• Die Anschlusskapazität des Innengeräts prüfen.

• Die PS-Leistung des Innengeräts prüfen.

• Die Innen-/Außengerät-Kapazitätseinstellung prüfen.

• Die Zahl der angeschlossenen Innengeräte prüfen.

• Auf Außengerät-Schnittstellen-Leiterplatten-Fehler

prüfen.

Einstellung von “Keine Überkapazitäts-Erfassung”

SW09/ Bit 2

auf Schnittstellen-Leiterplatte des

Leit-Außengeräts einschalten.

E18 - - 97, 99 Innengerät Kommunikationsfehler zwischen

Leit- und Folge-Innengeräten



Unregelmäßige Kommunikation

zw. Leit- und Folge-Innengeräten.

• Das Fernbedienungs-Kabel prüfen.

• Die Stromverdrahtung des Innengeräts prüfen.

• Die Innengerät-Leiterplatte prüfen.

E19 E19 00: Kein Leitgerät

02: Zwei oder mehr

Leitgeräte


Fehler Zahl der Leit-Außengeräte Alle schalten

ab

• Mehrere Leit-Außengeräte in

einer Leitung.

• kein Leit-Außengerät in einer

Leitung.

Das Außengerät, das mit dem Verbindungskabel zwischen

Innen- und Außengerät (U1. U2) angeschlossen ist, ist das

Leit-Außengerät.

• Den Kommunikations-Anschluss zwischen Innen- und


• Auf Außengerät-Schnittstellen-Leiterplatten-Fehler

prüfen.

E20 E20 01: Anschluss Außengerät

einer anderen Leitung

02: Anschluss Innengerät

einer anderen Leitung


Gerät einer anderen Leitung bei

der automatischen Adressierung

angeschlossen

Alle schalten

ab

Bei Beginn d. autom. Innengerät-

Adressierung war ein Gerät einer

anderen Leitung angeschlossen.

Das Kabel zwischen den Leitungen entsprechend der

automatischen Adresseneinstellung in “Adresseneinstellung”

trennen.


Kommunikations-

Übertragungsfehler zwischen


Alle schalten

ab

Übertragung vom Folge-

Außengerät war mindestens 30

Sekunden lang nicht verfügbar.

• Den Außengerätstrom prüfen (ist Strom eingeschaltet?)

• Das Kommunikationkabel auf Anschluss bzw.

Abtrennung zwischen Außengeräten prüfen.

• Den Stecker auf Kommunikation mit der Leiterplatte

prüfen.

• Auf Außengerät-Leiterplatten-Schnittstellen-Fehler prüfen.

• Die Klemmenwiderstand-Einstellung auf Kommunikation

zwischen Außengeräten prüfen.

140


Teil

Haupt-

Fernbedienung


AI-NET-


Fernbedienung



Doppelte Folge-Außengerät-


Alle schalten

ab

Manuell eingestellte Außengerät-

Adressen sind doppelt.

Hinweis: Die Außengerät-Adresse nicht manuell einstellen.

E26 E26 Zahl der normalerwiese

empfangenden Außengeräte



Außengeräte niedriger

Alle schalten

ab

Das Signal wurde vom

Außengerät, das das Signal

empfängt, nicht zurückgeschickt.

• Außengerät führt Backup durch.

• Strom zum Außengerät prüfen (ist Strom eingeschaltet?)

• Auf Anschluss bzw. Abtrennen des Verbindungskabels

zwischen Außengeräten prüfen.

• Den Stecker zur Kommunikation auf der Außengerät-

Leiterplatte prüfen.

• Auf Außengerät-Leiterplatten-Schnittst.-Fehler prüfen.

E28 E28 Zahl der erfassten Außengeräte d2 Schnittstelle

Folge-Außengerät-Fehler Alle schalten

ab

Leit-Außengerät erhält Fehlercode

vom Folge-Außengerät.

• Den Fehlercode des Folge-Außengeräts prüfen.

Praktische Funktionen

Wird SW04 mindestens 1 Sekunde lang gedrückt gehalten, unter der Bedingung dass

[E28] auf der 7-stelligen Anzeige des Leit-Außengeräts gezeigt wird, beginnt der Ventilator

des Außengeräts, das anormal abgeschaltet hat, zu drehen. Werden SW04 und SW05

zusammen gedrückt, läuft der Ventilator des normalen Außengeräts. Wird SW05 einmal

gedrückt, wird der Ventilatorbetrieb gelöscht.

E31 E31 01: IPDU1-Fehlerr

02: IPDU2-Fehler





07: Fehler alle IPDU oder


zwischen IPDU und


CF Schnittstelle

IPDU-Kommunikationsfehler Alle schalten

ab

Kommunikation jeder IPDU

(Leiterplatte) im Invertergehäuse

unterbrochen.

• Anschluss des Kommunikations-Steckers und

Abtrennung zwischen IPDU und Schnittstellen-


• Auf Fehler der Außengerät-Leiterplatte (Schnittstelle,

IPDU, Ventilator-IPDU) prüfen.

• Externe Geräusche prüfen.

• Stromversorgungs-Leiterplate auf Ventilatorfehler prüfen.

F01 - - OF Innengerät TCJ-Sensorfehler, Innengerät Nur jeweiliges


• Widerstandswert des Sensors

ist unendlich oder null (offen/

Kurzschluss).

• Anschluss/Verdrahtung des TCJ-Sensorsteckers prüfen.

• Widerstandswert-Details vom TCJ-Sensor prüfen.


F02 - - Od Innengerät TC2-Sensorfehler. Innengerät Nur jeweiliges




Kurzschluss).

• Anschluss/Verdrahtung des TC2-Sensorsteckers prüfen.

• Widerstandswert-Details vom TC2-Sensor prüfen.


F03 - - 93 Innengerät TC1-Sensorfehler, Innengerät Nur jeweiliges




Kurzschluss).

• Anschluss/Verdrahtung des TC1-Sensorsteckers prüfen.

• Widerstandswert-Details vom TC1-Sensor prüfen..


F04 F04 - 19 Schnittstelle

TD1-Sensorfehler Alle schalten

ab



Kurzschluss).

• Anschluss des TD1-Sensorsteckers prüfen.

• Widerstandswert-Details vom TD1-Sensor prüfen.


F05 F05 - A1 Schnittstelle

TD2-Sensorfehler Alle schalten

ab



Kurzschluss).

• Anschluss des TD2-Sensorsteckers prüfen.

• Widerstandswert-Details vom TD2-Sensor prüfen.



TE1-Sensorfehler Alle schalten

ab



Kurzschluss).

• Anschluss des TE1-Sensorsteckers prüfen.

• Widerstandswert-Details vom TE1-Sensor prüfen.


141


Teil

Haupt-

Fernbedienung


Fernbedienung




TL-Sensorfehler Alle schalten

ab



Kurzschluss).

• Anschluss des TL-Sensorsteckers prüfen.

• Widerstandswert-Details vom TL-Sensor prüfen.


F08 F08 - 1b Schnittstelle

TO-Sensorfehler Alle schalten

ab



Kurzschluss).

• Anschluss des TO-Sensorsteckers prüfen.

• Widerstandswert-Details vom TO-Sensor prüfen.


F10 - - OC Innengerät TA-Sensorfehler, Innengerät Nur jeweiliges




Kurzschluss).

• Anschluss des TA-Sensorsteckers prüfen.

• Widerstandswert-Details vom TA-Sensor prüfen.


F12 F12 - A2 Schnittstelle

TS1-Sensorfehler Alle schalten

ab



Kurzschluss).

• Anschluss des TS1-Sensorsteckers prüfen.

• Widerstandswert-Details vom TS1-Sensor prüfen.


F13 F13 01: Seite Verdichter 1


43 IPDU TH-Sensorfehler Alle schalten

ab



Kurzschluss).

• Fehler des eingebauten IGBT-Temperatursensors ‡

IPDU-Leiterplatte austauschen.


Außengerät-Temperatursensor

falsch angeschlossen (TE1, TL)

Alle schalten

ab

Bei Verdichter-Heizbetrieb war

die erfasste Temperatur von TE1

mindestens 3 Minuten lang um

den angegebenen Wert höher als

die von TL.

• Installation der Sensoren TE1 und TL prüfen.

• Widerstandswert-Charakteristika der Sensoren TE1 und

TL prüfen.



Außengerät-Drucksensor falsch

angeschlossen (Pd, Ps)

Alle schalten

ab

Hochdrucksensor Pd und Niederdrucksensor

Ps vertauscht, oder

Ausgangsspannungen beider

Sensoren sind null.

• Anschluss des Hochdrucksensor-Steckers Pd prüfen.

• Anschluss des Niederdrucksensor-Steckers Ps prüfen.

• Drucksensoren Pd und Ps auf Fehler prüfen.


• Verdichter-Kompression prüfen.


Ps-Sensorfehler Alle schalten

ab

Ausgangsspannung des Ps-

Sensors war null.

• Falscher Anschluss der Stecker der Sensoren Ps und Pd.

• Steckeranschluss des Ps-Sensors prüfen.

• Auf Ps-Sensorfehler prüfen.

• Verdichter-Kompression prüfen.

• Auf 4-Wege-Ventil-Fehler prüfen.


• Auf Fehler im Schaltkreis SV4 prüfen.


Pd-Sensorfehler Alle schalten

ab

Ausgangsspannung des Pd-

Sensors war null (Sensor offen)

bei Verdichter-Stillstand Pd >

4,15 MPa.

• Steckeranschluss des Pd-Sensors prüfen.

• Auf Pd-Sensorfehler prüfen.


F29 - - 12 Innengerät Anderer Innengerät-Fehler Nur jeweiliges



funktioniert nicht normal.

• Auf Innengerät-Leiterplatten-Fehler prüfen (EEPROM-

Fehler).

F31 F31 - 1C Schnittstelle

Außengerät-EEPROMFehler Alle schalten

ab (* 1)

Innengerät-Leiterplatte (Schnittst.)

funktioniert nicht normal.

• Stromspannung prüfen.

• Auf Stromstörungen prüfen.




1F IPDU Verdichterdefekt Alle schalten

ab

Inverter-Stromerfassungskreis

hat Überstrom festgestellt und

abgeschaltet.

• Stromspannung prüfen (400 V WS ± 10%).

• Auf Verdichterfehler prüfen.

• Ursache des anormalen Überlastbetriebs prüfen.


(* 1) Nur im Fall eines Leitgeräts schalten alle ab.

142


Teil

Haupt-

Fernbedienung


Fernbedienung





1d IPDU Verdichterfehler (Sperre)

MG-SW-Fehler

OCR-Betrieb

Alle schalten

ab

Wenige Sekunden nach

Einschalten des Leitverdichters

wurde übermäßiger Strombedarf

gemeldet.


• Stromspannung prüfen (400 V WS +10%).

• Verdichterkabel und auf fehlende Phase prüfen.

• Stecker-/Klemmenanschluss der IPDU-Leiterplatte

prüfen.

• Gehäuseheizungs-Stromleitung prüfen.

(auf Aktivierungsfehler nach Flüssigkeitsstau im

Verdichter prüfen.)

• Auf Außengerät-Leiterplattebn- (IPDU) Fehler prüfen.

• Außengerät-Schalter MG-SW oder OCR prüfen.



17 IPDU Prüfstromkreis-Fehler Alle schalten

ab

Bei abgeschaltetem

Leitverdichter floss mehr als die

vorgeschriebene Strommenge.

• Kabel des Stromprüfkreises prüfen.

• Auf Außengerät-Leiterplatten- (IPDU) Fehler prüfen.

H04 H04 - 44 Schnittstelle

Betrieb Gehäusethermostat

Verdichter 1

Alle schalten

ab

Gehäusethermostat von

Verdichter 1 aktiviert

Schutzvorrichtungs-Betrieb.

• Gehäusethermostat-Stromkreis von Verdichter 1 prüfen

(Stecker, Kabel. Leiterplatte)

• Auf volle Serviceventil-Öffnung prüfen (Gas-/Flüssigkeitsseite)

• Außengerät-PMV auf Blockierung prüfen (PMV1, 2).

• SV41 auf Kreislaufleckage prüfen.

• Auf falsche Verdrahtung/Installation von SV41 und SV42

prüfen.

• Rückschlagventil offen-Status des Innengerät-PMV.



• Auf Kältemittelmangel prüfen.


Niederdruckschutz-Betrieb Alle schalten

ab

Niederdrucksensor Ps erfasst

Betrieb unter 0,02 MPa.



• Auf Kreislauffehler von SV41 und SV42 prüfen.

• Auf Fehler des Niederdrucksensors Ps prüfen.

• Innengerät-Luftfilter auf Blockierung prüfen.

• Rückschlagventil des Innengerät-PMV offen.

• Kältemittelleitung auf Blockierung prüfen.

• Außenventilator-Betrieb prüfen (im Heizmodus).


H07 H07 - d7 Schnittstelle

Schutz gegen zu niedrigen Ölstand Alle schalten

ab

Der laufende Verdichter hat

2 Stunden lang kontinuierlich

Ölmangel gemeldet.

Alle Außengeräte in der jeweiligen Leitung prüfen.

• Auf volle Serviceventil-Öffnung der Ausgleichsleitg. prüfen.

• Anschluss/Installation der Sensoren TK1, TK2, TK3 und

TK4 prüfen.

• Widerstandswert-Charakteristika von TK1, TK2, TK3,

und TK4 prüfen.

• Die Leitung auf Gas- und Ölleckagen prüfen.

• Den Verdichter auf Kältemittelstau prüfen.

• Auf Fehler der Ventile SV3A, SV3B, SV3C, SV3D und

SV3E prüfen.

• Ölabscheider im Ölrücklaufkreis auf Blockierung prüfen.

• Ölausgleichs-Kreislauf auf Blockierung prüfen.

MG-SW: Magnetschalter

OCR: Überstrom-Relais

143


Teil

Haupt-

Fernbedienung


Fernbedienung


H08 H08 01: TK1-Sensorfehler




d4 Schnittstelle


H16 H16 01: Fehler Ölkreislauf-

System TK1

02: Fehler Ölkreislauf-

System TK2


System TK3


System TK4

d7 Schnittstelle

MG-SW

OCR

Fehlercode-

Beschreibung

Ölstand-Temp.-Sensor-

Fehler

Gehäusethermostat-

Betrieb Verdichter 2

Fehler Ölstandüberwachungs-Kreislauf

MG-SW-Fehler

OCR-Betrieb

MG-SW: Magnetschalter

OCR: Überstrom-Relais

Status Fehlererfassungs-

Bedingung

Alle

schalten

ab

• Widerstandswert des

Sensors ist unendlich

oder null (offen/Kurzschl.).

Alle

schalten

ab




Alle

schalten

ab




Alle

schalten

ab




Alle

schalten

ab

Gehäusethermostat

Verdichter 2 aktiviert

Schutzvorrichtung.

Alle

schalten

ab

Temperaturänderung von

TK1 wurde nicht erkannt,

nachdem Verdichter 1 den

Betrieb aufnahm.



nachdem Verdichter 2 den




nachdem d. Verdichter den


TK4-Temperaturänderung

wurde nicht erkannt, nachdem

d. Verdichter den

Betrieb aufnahm, oder die

Differenz vom anderen

TK-Sensor ist über eine

konstante Zeit außerhalb d.

vorgeschriebenen Bereichs.

Prüfpunkt (Position)













• Gehäusethermostat-Stromkreis v. Verdichter 1 prüfen (Stecker, Kabel. Leiterpl.)



• SV41 auf Kreislaufleckage prüfen.

• Auf falsche Verdrahtung/Installation von SV41 und SV42 prüfen.

• Rückschlagventil offen-Status des Innengerät-PMV.





• Anschluss von Sensor TK1 prüfen.

• Widerstandswert-Charakteristka von Sensor TK1 prüfen.

• TK1, TK2, TK3, und TK4 auf falschen Anschluss prüfen.

• Ventil SV3E auf Betriebsfehler prüfen.

• Auf Kapillarblockierung im Ölausgleichskreislauf und Betriebsfehler des

Stopventils prüfen.

• Auf Kältemittelstau im Verdichter prüfen.

• MG-SW oder OCR prüfen.





• Auf Kapillarblockierg. im Ölausgleichskreisl./Betriebsfehler d. Stopventils prüfen.



• Anschluss von Sensor TK1 prüfen




• Auf Kapillarblockierg. im Ölausgleichskreisl./Betriebsfehler d. Stopventils prüfen.







• Auf Kapillarblockierung im Ölausgleichskreislauf und Betriebsfehler des

Stopventils prüfen.



144


Teil

Haupt-

Fernbedienung


AI-NET-


Fernbedienung


L03 - - 96 Innengerät Doppelte Leit-Innengeräte Nur jeweiliges


Mehrere Leitgeräte in einer

Gruppe.

• Innengerät-Adresse prüfen.

• Geänderten Fernbedienungs-Anschluss (Gruppe/einzeln)

nach der Innengerät-Adresseneinstellung prüfen.

L04 L04 - 96 Schnittstelle

Doppelte Außengerät-


Alle schalten

ab

Leitungs-Adresseneinstellung

doppelt vergeben an das

Außengerät in einem anderen

Kältemittelleitungs-System.

• Leitungsadresse prüfen

L05 - - 96 Schnittstelle

Doppelte Innengeräte mit Vorrang

(am Innengerät mit Vorrang gezeigt)

Alle schalten

ab

Innengeräte mit Vorrang doppelt

vergeben.

• Die Anzeige des Innengeräts mit Vorrang prüfen.

L06 L06 Zahl der Geräte mit

Vorrang



(an einem anderen als dem

Innengerät mit Vorrang gezeigt)

Alle schalten

ab

Innengeräte mit Vorrang doppelt

vergeben.

• Die Anzeige des Innengeräts mit Vorrang und


L07 - - 99 Innengerät Gruppenadresse an einem

einzelnen Innengerät eingestellt.



Mindestens ein an eine Gruppe

angeschlossenes Innengerät

war auch unter den einzelnen

Innengeräten.

• Die Innengerät-Adresse prüfen.

L08 L08 - 99 Innengerät Innengerätgruppe/-Adresse nicht

eingestellt



Addresse noch nicht eingestellt. • Die Innengerät-Adresse prüfen.

Hinweis: Nach der Installation wird dieser Code angezeigt,

wenn der Strom zuerst eingeschaltet wird.

L09 - - 46 Innengerät Innengerätleistung nicht eingestellt Nur jeweiliges


Innengerätleistung nicht

eingestellt.

Innengeräteleistung einstellen (DN = 11).


Außengerätleistung nicht

eingestellt

Alle schalten

ab

Auf der Schnittstellen-Leiterplatte

für Service wurde Überbrückungsleitung

nicht entsprechend dem

Modell abgetrennt.

Das an der Außengerät-Schnittstellen-Leiterplatten-

Baugruppe auf Betrieb eingestellte Modell prüfen.

L20 - - 98 AI-NET,

Innengerät

Doppelte Zentralregelungs-

Adressen

Alle schalten

ab


Adressen

• Zentralregelungs-Adresse prüfen.

• Netzwerk-Adapter-Leiterplatte (für AI- NET) prüfen.


Max. Anzahl Außengeräte

überschritten.

Alle schalten

ab

Mehr als vier Außengeräte. • Die Zahl der angeschlossenen Außengeräte prüfen (max.

4 Geräte je System).

• Kommunikationsleitung zwischen Außengeräten prüfen.

• Auf Außengerät-Leiterplatten- (Schnittst.-) Fehler prüfen.

L29 L29 01: Fehler IPDU1






07: Fehler alle IPDU oder


zwischen IPDU und


CF Schnittstelle

Fehler IPDU-Anzahl Alle schalten

ab

Zahl der beim Stromeinschalten

erfassten IPDU-Geräte war

niedriger.

• Modelleinstellung für Außengerät-Schnittstellen-Service-


• Anschluss des UART-Kommunikations-Steckers prüfen.

• Auf IPDU-, Vent.-IPDU- + Schnittst.-Leiterpl.-Fehler prüfen.

Hinweis: UART: Universal Asynchronous Receiver

Transmitter (Asynchroner Universal-Empfänger/Sender)

145


Teil

Haupt-

Fernbedienung


Fernbedienung



L30 L30 Erfasste Innengerät-

Adresse

b6 Innengerät Hilfsverriegelung im Innengerät Nur jeweiliges


• Zusatz-Fehlereingabe.

Signal über 1 Minute lang an

(CN80) erfasst

‡ Zusatzvorrichtung ist an Stecker (CN80) angeschlossen:

1) Auf Zusatzvorrichtungs-Fehler prüfen.

2) Auf Innengerät-Leiterplatten-Fehler prüfen.

- L31 - - Schnittstelle

Fehler, IC (Integrierter Schaltkreis) Betrieb wird

fortgesetzt

Leiterplatten- (Schnittstellen-)

Teilefehler

Auf (Schnittstellen-) Leiterplatten-Fehler prüfen.

P01 - - 11 Innengerät Fehler, Innenventilator-Motor Nur jeweiliges


• Die Ventilatormotor-Sperre prüfen (WS-Ventilator).

• Verdrahtung prüfen.

P03 P03 - 1E Schnittstelle

Fehler Verdichtungstemp. TD1 Alle schalten

ab

Verdichtungstemp. (TD1) über

115°C.

• Auf volle Öffnung der Außengerät-Serviceventile prüfen

(Gasseite, Flüssigkeitsseite).

• Außengerät-PMV (PMV1, 2) auf Blockierung prüfen.

• Charakteristika des Widerstandswerts von Sensor TD1

prüfen.



• Auf Leckage im SV41-Kreislauf prüfen.

• SV4-Kreislauf prüfen (falsche Verdrahtung oder

Installation von SV41 und SV42).



21 IPDU Hochdruckschalter betätigt Alle schalten

ab

Hochdruck-Schalter ausgelöst. • Auf Pd-Drucksensor-Fehler prüfen.

• Auf volle Öffnung der Außengerät-Serviceventile prüfen

(Gasseite, Flüssigkeitsseite).

• Auf Außengerät-Ventilator-Fehler prüfen.

• Auf Außengerät-Ventilatormotor-Fehler prüfen.


• Innen-/Außengerät-Wärmetauscher auf Blockierung

prüfen.

• Außengerät-Zu-/Rückluft auf Rezirkulierung prüfen.

• SV2-Kreislauf auf Blockierung prüfen.


• Auf Innenventilator-Systemfehler prüfen (Ursache für

sinkende Luftmenge).

• Öffnung des Innengerät-PMV prüfen.

• Auf falsche Verdrahtung der Kommunikationsleitung

zwischen Innen- und Außengerät prüfen.

• Auf Betriebsfehler des Rückschlagventils der

Austrittsleitung prüfen.

• Den Kreislauf von Ventil SV4 prüfen.

• Den Kreislauf von Ventil SV5 prüfen.

• Auf zu hohe Kältemittel-Füllmenge prüfen.

P05 P05 01: Stromversorgung

- fehlende Phase

02: Stromversorgung

Phasen-Reihenfolge

(Phasenumkehr)

AF Schnittstelle

Fehlende Phase oder

Phasenumkehr

Alle schalten

ab

• Beim Einschalten wurde

fehlende Phase erfasst.

• Beim Einschalten wurde

Phasenumkehr erfasst.

• Außengerät-Stromleitung prüfen.


146


Teil

Haupt-

Fernbedienung


AI-NET-


Fernbedienung

Fehlercode-

Beschreibung



1C IPDU Wärmesenken-

Überhitzungsfehler

P10 P10 Innengerät-Adresse

mit Fehler

Ob Innengerät Innengerät-Überlauf-

Fehler

P12 - - 11 Innengerät Innengerät-

Ventilatormotor-Fehler

P13 P13 - 47 Schnittstelle

Außengerät-

Flüssigkeitsrücklauf-

Fehler

P15 P15 01: TS-Zustand AE Schnittstelle

Gasleck-Erfassung

(TS1-Zustand)

02: TD-Zustand AE Schnittstelle

Gasleck-Erfassung

(TD-Zustand)

P17 P17 - bb Schnittstelle

Verdichtungstemp.-

Fehler TD2

P19 P19 Außengeräte-Nr.

erfasst.


4-Wege-Ventil-

Betriebsfehler

Status Fehlererfassungs-Bedingung Prüfpunkt (Position)

Alle schalten

ab

Eingebauter IGBT-Temp. sensor

(TH) überhitzt.

• Stromspannung prüfen.

• Auf Außenventilator-Systemfehler prüfen.

• Auf Blockierung im Wärmesenken-Kühlkanal prüfen.

• Auf sichere Befestigung zwischen IGBT und Wärmesenke prüfen

(Schrauben und Kontakt prüfen).

• Auf IPDU-Fehler prüfen (Fehler eingebauter IGBT-Temp. sensor (TH))

Alle schalten

ab

• Schwimmerschalter betätigt.

• Schwimmerschalter-Kreislauf

abgetrennt.

• Den Schwimmerschalter-Stecker prüfen.

• Betrieb der Ablaufpumpen-Einheit prüfen.

• Den Ablaufpumpen-Kreislauf prüfen.

• Das Ablaufrohr auf Blockierung prüfen.

• Auf Innengerät-Leiterplatten-Fehler prüfen.



• Die Motordrehzahl-Abweichung

vom Zielwert über einen

gewissen Zeitraum erkannt.

• Überstromschutz betätigt.

• Anschluss von Ventilatorstecker und Verdrahtung prüfen.

• Auf Ventilatormotor-Fehler prüfen.

• Auf Innengerät-Leiterplatten-Fehler prüfen.

• Einfluss der Außenluft-Regelung prüfen.

• Innengerät-Code (DN = 10) und Leistungscode (DN = 11) prüfen.

Alle schalten

ab

Kühlbetrieb

Im Kühlbetrieb wurde ein

Hochdruckwert im Folgegerät

erfasst, bei dem der Verdichter

nicht funktioniert.

Heizbetrieb

Im Heizbetrieb war der Öffnungsgrad

des PMV über eine gewisse

Zeit 100% oder weniger.

• Auf voll geschlossenen Betrieb des Außengerät-PMV (1, 2) prüfen.

• Auf Pd- und Ps-Sensorfehler prüfen.


• Ausgleichsleitung auf Blockierung prüfen.

• SV3B-Kreislauf auf Blockierung prüfen.

• Auf Außengerät-Leiterplatten- (Schnittstellen-) Fehler prüfen.

• Auf Kapillarblockierung des Ölabscheider-Ölrücklauf-Kreises prüfen.

• Auf Lecks am Rückschlagventil der Haupt-Verdichtungsleitg. prüfen.

Alle schalten

ab

Saugtemp. überschritt mindestens

10 Minuten lang die Standard-

Bezugstemperatur.

TS-Fehler Standard-Bezugstemperatur

Im Kühlbetrieb: mindestens 60°C

Im Heizbetrieb: mindestens 40°C


• Auf volle Öffnung der Serviceventile prüfen (Gasseite, Flüssigkeitsseite).


• Charakteristika des Widerstandswerts von Sensor TS1 prüfen.


• Auf Lecks im SV4-Kreislauf prüfen.

Alle schalten

ab

Verdichtungstemperatur TD1

oder TD2 war 10 Minuten lang

mindestens 108°C.


• Außengerät-PMV (PMV1, 2) auf Blockierung prüfen).

• Charakteristika des Widerstandswerts von Sensor TD1/TD2 prüfen.

• Innenventilator-Luftfilter auf Blockierung prüfen.

• Leitung auf Blockierung prüfen.

• SV4-Kreislauf prüfen (Ventilleckage, falsche Installation).

Alle schalten

ab

Verdichtungstemperatur (TD2)

überschritt 115°C.

• Auf volle Öffnung der Serviceventile prüfen (Gasseite, Flüssigkeitsseite).


• Charakteristika des Widerstandswerts von Sensor TD2 prüfen.


• Auf Lecks im SV4-Kreislauf prüfen.

• SV4-Kreislauf prüfen (falsche Verdrahtung und Installation von SV41

und SV42).

Alle schalten

ab

Im Heizbetrieb wurden anormale

Kältezyklusdaten erkannt

• 4-Wege-Ventil-Fehlerr.

• Auf Wärmetauscherfehler und Steckeranschluss des 4-Wege-Ventils

prüfen.

• Charakteristika des Widerstandswerts von Sensor TS1/TD1 prüfen.

• Charakteristika der Ausgangsspannung von Drucksensor Pd, Ps

prüfen.

• Auf falschen Anschluss der Sensoren TE1 und TL prüfen.

147


Teil

Haupt-

Fernbedienung


Fernbedienung


Fehlercode-

Beschreibung

P20 P20 - 22 Schnittstelle

Hochdruckschutz-

Betrieb

P22 P22 0: IGBT-Mangel

1: Ventilatormotor-

Positionserkenngs.-

Kreislauffehler

3: Ventilatormotorsperren-Fehler

4: Ventilatormotor-

Stromerkennungs.-

Fehler

C: TH-Sensor-Temp.-

Fehler

D: TH-Sensorfehler

E: V GS-Fehler

1A FAN-IPDU Außenventilator-

IPDU-Fehler


Alle

schalten

ab

Pd-Sensor erfasst 3,6 MPa oder mehr. • Auf Pd-Drucksensor-Fehler prüfen.

• Auf volle Öffnung der Serviceventile prüfen (Gasseite,

Flüssigkeitsseite).

• Auf Außenventilator-Fehler prüfen.

• Auf Außenventilatormotor-Fehler prüfen.


• Innen-/Außengerät-Wärmetauscher auf Blockierung prüfen.

• Auf Luft-Rezirkulierung am Außengerät prüfen.


• Auf Außengerät-Leiterplatten- (Schnittstellen-)Fehler prüfen.

• Auf Innenventilator-Systemfehler prüfen (Ursache der

sinkenden Luftmenge).

• Rückschlagventil-Öffnung des Innengerät-PMV prüfen.

• Auf falsche Verdrahtung der Kommunikationsleritung

zwischen Innen- und Außengerät prüfen.

• Auf Betriebsfehler des Rückschlagventils der Autrittsleitung

prüfen.

• Kreislauf des Gasausgleichsventils SV4 prüfen.

• Kreislauf des Ventils SV5 prüfen.

• Auf zu hohe Kältemittelfüllmenge prüfen.

Alle

schalten

ab

(Untercode: 0)

• Beim Anlauf wurde Kurzschlussstrom erfasst.

• Kurzschlussstrom wurde beim Prüfen auf

IGBT-

Kurzschluss vor dem Anlauf erfasst.

• Ventilatormotor prüfen Zwischenphasen-Kurzschluss).

• Auf Ventilator-IPDU-Fehler prüfen.

Alle

schalten

ab


• Der Standardwert des Erfassungskreislaufs des

Ventilator-IPDU-Stroms schwankte beim Anlauf.


Alle

schalten

ab


• Innerhalb von 30 Sekunden nach dem Anlauf

wurde anormaler Strom erkannt.

• Ventilatormotor prüfen (Sperre fehlende Phase).

• Ursache der anormalen Überlastung beim Anlauf prüfen.

• Anschluss des Steckers an den Ventilatormotor prüfen.

Alle

schalten

ab


• Kurzschlussstrom wurde erfasst, wenn nach dem

Anlauf mindestens 2 Sekunden vergangen sind.

• Überstrom wurde erfasst, wenn nach dem Anlauf

mindestens 30 Sekunden vergangen sind.

• Stromversorgungs-Spannung prüfen.


Alle

schalten

ab

(Untercode: C)

• Wärmesenken-Sensor (TH) der Ventilator-IPDU

höher als 95°C.

• Außenventilator-System prüfen.


• Auf sichere Befestigung zwischen Ventilator-IPDU und

Wärmesenke prüfen.

Alle

schalten

ab

(Untercode: D)

• Wärmesenken-Sensor (TH) der Ventilator-IPDU

erfasste kurzgeschlossene oder offene Schaltung.


Alle

schalten

ab

(Untercode: E)

• Leistungsaufnahme der Ventilator-IPDU lag über

dem zulässigen Maximalwert.

• Leistungsaufnahme der Ventilator-IPDU wurde

abgetrennt.

• Stromversorgungs-Leiterplatten-Fehler der

Ventilator-IPDU.

• Leistungsaufnahme der Ventilator-IPDU prüfen.

• Auf Stromversorgungs-Leiterplatten-Fehler der Ventilator-

IPDU prüfen.

• Auf Fehler am externen Elektrolyt-Kondensator prüfen.

148


Teil

Haupt-

Fernbedienung

7-stellige Außengerät-Anzeige Zentrale AI-

NET-Fernbedienung


Fehlercode-

Beschreibung



14 IPDU G-Tr-

Kurzschlussschutz-

Fehler



16 IPDU Verdichterpositions-

Erfassungskreislauf-

Fehler

P31 - - 47 Innengerät Folge-Innengerätfehler

(Gruppenfehler)


Alle schalten

ab

Nach dem Verdichteranlauf wurde

sofortiger Überstrom erkannt.

• Anschluss und Verdrahtung der IPDU-Leiterplatte prüfen.

• Auf Verdichterfehler und Defekt der Verdichterspule prüfen.

• Auf Außengerät-Leiterplatten- (IPDU-) Fehler prüfen.

Alle schalten

ab

Erfasste Position war nicht normal. • Anschluss und Verdrahtung prüfen.

• Auf Verdichterfehler und Defekt der Verdichterspule prüfen.

• Auf Leiterplatten- (IPDU-) Fehler prüfen.



E07/L07/L03/L08 wurde erfasst,

wenn das Folge-Innengerät der

Gruppe defekt war.

• Innengerät-Leiterplatte prüfen.

149

Von der zentralen AI-NET-Regelung erfasster Fehler


Teil

Haupt-

Fernbedienung


Fernbedienung


Fehlercode-

Beschreibung


- - - 97 AI-NET AI-NET-

Kommunikationssystemfehler

Betrieb

fortgesetzt.

E07/L07/L03/L08 erfasst, wenn

Folge-Innengerät der Gruppe

defekt war.

• Auf mehrere Netzwerk-Adapter prüfen.

• Kabel und auf falsche Verdrahtung der Fernbedienung prüfen. Nur

ein Netzwerk-Adapter kann an die Kommunikationsleitung der

Fernbedienung angeschlossen werden.

- - - 99 AI-NET Doppelte Netzwerk-

Adapter

Betrieb

fortgesetzt.

Mehrere Netzwerk-Adapter an

die Kommunikationleitung der

Fernbedienung angeschlossen (an

der Zentralregelung erfasst).

• Innengerät-Kommunikationsleitg., Verdrahtg. und Strom prüfen.

• Anschlüsse prüfen (Klemmen X, Y).

• Netzwerk-Adapter-Leiterplatte prüfen.

• Zentralregelung prüfen.

- - - b7 AI-NET Fehler in der

Innengeräte-Gruppe

Betrieb

fortgesetzt.

Fehler des Folgegeräts in der

Gruppe.

• Das Folgegerät der Gruppe prüfen.

* Diese Fehler betreffen die Kommunikation der Fernbedienungen (A, B) und des Zentralsystems [AI-NET X, Y], und die Haupt-Fernbedienung zeigt in manchen Fällen [E01], [E02], [E03], [E09] oder [E18] oder in anderen Fällen nichts, je nach

dem Feher.

Von der TCC-LINK-Zentralregelung erfasster Fehler


Teil

Anzeige

auf der

zentralen

Regelung


AI-NET-


Fernbedienung

Fehlercode-

Beschreibung


C05 - - TCC- LINK Übertragungsfehler

zentrale TCC-LINK-

Regelung

Betrieb

fortgesetzt.

Signal der Zentralregelung wird

nicht übertragen.

• Auf Zentralregelungs-Fehler prüfen.

• Auf Kommunikationsleitungs-Fehler der Zentral-Regelung prüfen.

• Einstellung des Klemmenwiderstands prüfen.

C06 - - TCC- LINK Empfangsfehlerzentrale

TCC-LINK-Regelung

Betrieb

fortgesetzt.

Signal wird nicht von der

Zentralregelung empfangen.

• Auf Zentralregelungs-Fehler prüfen.

• Auf Kommunikationsleitungs-Fehler der Zentral-Regelung prüfen.

• Einstellung des Klemmenwiderstands prüfen.

• Die Stromanschlüsse der angeschlossenen Vorrichtungen prüfen.

• Auf Leiterplatten-Fehler der angeschlossenen Vorrichtung prüfen.

C12 - - Universal-

Schnittstelle

Gruppenalarm der

Universal-Regelungen

Betrieb

fortgesetzt.

Fehler wurde von der Universal-

Regelung eingegeben.

Für Leiterplatte

• Auf Fehlereingabe prüfen.

P30 Unterschiedlich je nach Fehlerinhalt des Alarms TCC- LINK Folgegerät-Fehler bei

Gruppenregelung

Betrieb

fortgesetzt.

Im Folgegerät der Gruppenregelung

trat ein Fehler auf.

([ P30] ierscheint auf der zentralen

Fernbedienung.)

• Den Fehlercode des Geräts mit Alarm prüfen.

(L20 wird angezeigt) TCC- LINK Doppelte Adresse der

zentralen Regelung

Betrieb

fortgesetzt.

Zentralregelungs-Adressen doppelt

vergeben.

• Die Adresseneinstellung prüfen.

150

Vorsichtsmaßnahmen bei der Wartung der Verdichter

Um die Inverterleistung zu prüfen, wie folgt vorgehen.

Prüfung der Inverterleistung

1. Stromversorgung abschalten.

2. Die Stromkabel der Verdichter entfernen.

(Darauf achten, dass die Kabel beider Verdichter entfernt werden.)

3. Darauf achten, dass die Kontakte keine anderen Klemmen, Komponenten oder das Gehäuse etc. berühren.

Achtung, Klemmen werden stromführend (bis zu 650 V GS).

4. Den Strom einschalten und den Kühl- oder Heizbetrieb starten.

5. Die Ausgangsspannung der Verdichterkabel inverterseitig prüfen. Entspricht die Ausgangsspannung nicht den

Kriterien der nachfolgenden Tabelle, die IPDU-Leiterplatte austauschen.

Nr. Gemesssene Position Kriterien

1 Zwischen rot und weiß 400 V bis 650 V

2 Zwischen weiß und schwarz 400 V bis 650 V

3 Zwischen schwarz und rot 400 V bis 650 V

Beim Wiederanschließen der Verdichterkabel darauf achten, dass an den Kontakten und Kabeln kein Verschleiß

vorliegt und diese fest verbunden sind. Lose Verbindungen sind korrekt anzuschließen.

Prüfen des Widerstands der Verdichterwicklungen

1. Die Stromversorgung abschalten.

2. Die Stromkabel des Verdichters abtennen. Bei jedem Verdichter mit einem Digital-Multimeter den

Wicklungswiderstand zwischen den Phasen und mit einem Megger den Widerstand zum Außengerät-Schrank

prüfen.

• Besteht ein Kurzschluss zwischen den Wicklungen?

‡ Normal, wenn 0,7 Ω bis 0,9 Ω gemessen werden.

• Ist der Isolierwiderstand in Ordnung?

‡ Normal, wenn 10 MΩ oder mehr gemessen werden.

Prüfen des Außenventilatormotors

1. Den Strom abschalten.

2. Die Stecker mit der Kennzeichnung U, V und W (rotes, weißes und schwarzes Kabel) auf der Leiterplatte des

Außenventilator-IPDU herausziehen.

3. Den Ventilator von Hand drehen. Lässt er sich nicht drehen, blockiert der Motor. Den Ventilatormotor

auswechseln. Lässt er sich dagegen drehen, mit einem Digital-Multimeter den Wicklungswiderstand des

Steckers (Motorwicklung) zwischen den Phasen messen.

Normal ist, wenn ein Widerstand zwischen 13 Ω und 33 Ω gemessen wird.

151

9-5. Diagnosemethode für jeden Fehlercode

Fehlercode Fehlercode-Beschreibung Ursache

[E01]/[–]

(RC/AI-NET)


Innengerät und Fernbedienung (an

der Fernbedienung erkannt)

1. Fernbedienungs-Verbindungskabel-Fehler

2. Innengerät-Stromversorgungs-Fehler

3. Innengerät-Leiterplatten-Fehler

4. Fernbedienungs-Adresseneinstellungs-

Fehler

5. Fernbedienungs-Leiterplatten-Fehler

6. Steckerkontakt-Fehler

Ist das Verbindungskabel der

Fernbedienungen (A/B) normal?

Ja

Nein

Verbindungskabel der Fernbedienung

korrigieren

Liegt ein Steckerkontakt-Fehler am

Kabelbaum des Innengerät-Klemmenblocks

vor?

Nein

Ja

Anschluss korrigieren und

Kreislaufverdrahtung prüfen.

Liegt Gruppenregelung vor?

Ja

Ist Strom zu den Innengeräten eingeschaltet?

Ja

Nein

Den Stromschluss-Status des Innengeräts

prüfen (Strom wieder einschalten).

Liegt Strom zur Fernbedienung vor? AB-

Klemmen: Ungefähr 18 V GS

Ja

Nein

Innengerät-Leiterplatte prüfen.

Defekt ‡ auswechseln

Werden zwei Fernbedienungen ohne

korrekte Identifikation verwendet?

Nein

Ja

Eine als Haupt-/die andere auf Nebenbedienung

einstellen

(Fernbedienungs-Adressenstecker).

Fernbedienungs-Leiterplatte prüfen.


152


[E02]/[–]*

(RC/AI-NET)

Fernbedienungs-Übertragungs-

Fehler

* Erscheint nicht auf der 7-stelligen Anzeige der Zentral-Fernbedienung.

Signal konnte nicht zum Innengerät gesendet

werden.

Fernbedienungs-Kommunikationskabel

prüfen.

Ist die Kommunikations-Verdrahtung zwischen

Fernbedienung und Innengerät korrekt?

Nein

Kommunikations-Verdrahtung korrigieren.

Ja

Übertragungskreislauf-Fehler auf der

Fernbedienungs-Leiterplatte

‡ Fernbedienung auswechseln.


[E03]/[97]

(RC/AI-NET)


Innengerät und Fernbedienung (am

Innengerät erkannt)

Keine Kommunikation von Fernbedienung oder

Kommunikations-Adapter

Dieser Fehler wird gemeldet, wenn das Innengerät kein Signal von der Fernbedienung empfangen kann.

Die Verbindungskabel der Fernbedienungen A und B prüfen.

Da eine Kommunikation möglich ist, wird der Prüfcode [E03] nicht auf der Hauptfernbedienung angezeigt.

Er wird auf der TCC-LINK Zentralfernbedienung angezeigt.

Ist die Verbindungsleitung zwischen

Fernbedienung und Innengerät oder

Kommunikations-Adapter korrekt?

Ja

Nein

Verbindungsleitungs-Verdrahtung korrigieren.


‡ Fernbedienung und/oder

Kommunikations-Adapter auswechseln.

153


[E04]/[04]

(RC/AI-NET)



(am Innengerät erfasst)

1. Außengeräte-Strom wurde zuerst

eingestellt.

2. Anschlussfehler der Kommunikationsleitung

zwischen Innen- und Außengerät.

3. Klemmenwiderstands-Einstellungsfehler

am Leit-Außengerät.

4. Adresseneinstellungsfehler.

Wurde der Strom zum

Innengerät zuerst eingschaltet?

Ja

Nein

Den Strom zum Innengerät zuerst einschalten.

Ist der Anschluss (Klemmen U1/U2) des

Innen-/Außengerät-Verbindungskabels

normal?

Ja

Nein

Verbindungskabel korrigieren.

Ist die Klemmenwiderstand-Einstellung

des Außengeräts normal?

Ja

Nein

Die Klemmenwiderstand-Einstellung korrigieren.

Ist die Adresseneinstellung korrekt?

Ja

Nein

Die Adresse neu einstellen.

Hat die Sicherung (F03) der Innengerät-

Leiterplatte Strom?

Ja

Nein

Auf korrekten Anschluss zwischen Innen- und

Außengeräte-Kabel prüfen, und dann den

Verbindungsleitungs-Stecker an der Innengerät-

Leiterplatte (CN40) an CN44 (EMG) anschließen.

Sind Störungen vorhanden?

Nein

Ja

Auf Störungen usw. prüfen und falls vorhanden

beseitigen.



Für nähere Angaben siehe ‘Störungssuche im Testbetrieb’.

154


[E06]/[04]

(RC/AI-NET)

Untercode:

Zahl der Innengeräte, die normale Signale erhalten.

Anzahl der Innengeräte niedriger 1. Anschlussfehler der Verbindungsleitungen

(U1, U2) zwischen Innen- und Außengerät.

2. Anschlussfehler der Verbindung für die

Innengerät-Leiterplatte.

3. Anschlussfehler der Verbindung für die

Außengerät-Schnittstellen-Leiterplatte.

4. Stromversorgung des Innengeräts (ist der

Strom eingschaltet?).


Innen- und Außengerät falsch verdrahtet/

abgetrennt?

Nein

Ja

Verbindungsleitung korrigieren.

Ist der Anschluss des CN40-Steckers an

der Innengerät-Leiterplatte normal?

Ja

Nein

Ist der Anschluss des CN01-Steckers an

der Außengerät-Leiterplatte normal?

Ja

Nein

Steckerverdrahtung korrigieren.

Ist der Innengeräte-Strom eingeschaltet?

Ja

Nein

Strom zum Innengerät einschalten.

Ist ein Stromausfall eingetreten?

Nein

Ja

Den Prüfcode löschen.

Sind Störungen vorhanden?

Nein

Ja

Auf Störungen usw. prüfen und falls vorhanden

beseitigen.

Innengeräte-Leiterplatte prüfen.


Hinweis:

1. Werden von einem Innengerät, das normale Signale sendet

eine zeitlang keine Signale gesendet, wird [E06] angezeigt.

155


[E07]/[-]

(Schnittstelle/AI-NET)



(am Außengerät erfasst)

1. Klemmenwiderstands-Einstellungsfehler,

Außengerät-Kommunikation.

2. Anschlussfehler Innen-/Außengerät-

Kommunikation.

Ist die Einstellung des Außengerät-

Klemmenwiderstands normal?

Nein

Ja

Ist Anschlusskabel (U1, U2)

zwischen Innen- und Außengerät

kurzgeschlossen?

Nein

Ja

Klemmenwiderstand-

Einstellung korrigieren.

Nein

Ist das Verbindungskabel zw. Innen- u.

Außengerät korrekt angeschlossen?

Kurzschluss korrigieren.

Ja

Verbindungsleitung

korrigieren.

Ja

Liegt am Stromkabel zum Außengerät

ein Fehler vor?

Defekt v. F400 (Sicherg.)

d. Schnittst.-Leiterplatte?

Nein

Nein

Ja

Stromkabel korrigieren.

Ja

Ist eine Störung vorhanden?

Strom einschalten,

um Betrieb zu

starten.

Nein

Störung beseitigen.

Außengerät-Schnittstellen-

Leiterplatten-Defekt

‡ auswechseln

Schnittstellen-Leiterplatten-Defekt.

Notbetrieb ist durch Umstecken des

Steckers von CN01 auf CN33 möglich.

156


[E08]/[96]

(RC/AI-NET)

Doppelte Innengerät-Adressen

Innengerät-Adressen sind doppelt vergeben.

Untercode:

Doppelte Innengerät-Adresse

Bei Verwendung der Haupt-Fernbedienung (RBC-AMT21E), die Einstellungs-Positionscodes (DN-Code) 12, 13 und 14 prüfen.

Liegt keine doppelte Adressvergabe vor, siehe nachstehendes Fließschema.

Ist der Kabelanschluss zur

Verbindungsleitung normal?

Ja

Nein

Den Kabelanschluss korrigieren.

Ist die Verbindungsleitung an ein

anderes Außengerät angeschlossen?

Nein

Ja

Ist die Zahl der an das Außengerät

angeschlossenen Innengeräte korrekt?

Ja

Nein

Die Verbindungsleitung korrigieren.

Die Innengerät-Adresse neu einstellen.

157


[E09]/[99]

(RC/AI-NET)

Doppelte Haupt-Fernbedienung

Haupt-Fernbedienungs-Einstellung doppelt.

Sind zwei Fernbedienungen als

Haupt-Fernbedieung eingestellt?

Nein

Ja

Fernbedienungs-Einstellung korrigieren - eine sollte die

Haupt- und die andere die Unter-Fernbedienung sein

(Fernbedienungs-Adressen-Stecker).

Fernbedienungs-Leiterplatte prüfen.

Defekt‡ auswechseln


[E10]/[CF]

(RC/AI-NET)

Kommunikationsfehler in der

Innengerät-Leiterplatten-Baugruppe

Innengerät-Leiterplatten-Defekt.

Liegen Fehler in der Stromleitung vor?

Nein

Ja

Stromspannung prüfen.

Störungen usw. beheben.

Innengerät-Regelungs-Leiterplatte prüfen.



[E12]/[42]

(RC/AI-NET)

Untercode:

01: Kommunikation zwischen Innen- und Außengerät

02: Kommunikation zwischen Außengeräten

Fehler automatischer

Adressierungs-Start

1. Zu Beginn d. automat. Innengerät-Adressierung

nahm ein anderes Kältekreislauf-

System eine automat. Adresseinstellg. vor.

2. Zu Beginn d. automat. Außengerät-Adressierung

wurde die automat. Innengerät-

Adresse eingestellt (Untercode: 02).

Sind U1, U2, U3 + U4 angeschlossen?

Nein

Ja

Relaisstecker-Anschluss von U1, U2,

U3 und U4 abtrennen.

Strom zum Außengerät

wieder einschalten.

Adresse neu einstellen

(siehe “Adresseneinstellungs-Methode”)

158


[E15]/[42]

(RC/AI-NET)

Bei der automatischen Adressierung

kein entsprechendes Innengerät

1. Verbindungsleitungs-Anschlussfehler


2. Innengerät-Stromsystem-Fehler.

3. Störungen von nahen Geräten.

4. Stromausfall.

5. Innengerät-Leiterplatten-Fehler.


Innen- und Außengerät normal?

Ja

Nein


Ist Anschluss von Stecker CN40 auf

der Innengerät-Leiterplatte korrekt?

Ja

Nein

Anschluss von CN40 korrigieren.

Ist Anschluss von Stecker CN01

auf der Schnittstellen-Leiterplatte des

Leit-Außengeräts korrekt?

Ja

Nein

Anschluss von CN01 korrigieren.

Liegt ein Stromkabel-Anschlussfehler

vor?

Nein

Ist ein Stromausfall aufgetreten?

Nein

Ja

Ja

Stromkabel korrigieren.

Stromversorgung zurückstellen und Adresse

neu einstellen.

Ist eine Störungsquelle vorhanden?

Nein

Ja

Störungsquelle entfernen.

Stromversorgung zurückstellen und Adresse

neu einstellen.

159


[E16]/[89]

(RC/AI-NET)

Leistung der angeschlossenen

Innengeräte überschritten

1. 48 oder mehr Innengeräte angeschlossen.

2. Leistung überschreitet die Gesamtleistung

der angeschlossenen Innengeräte.

3. Inkorrekte Innen-/Außengerät-Einstellung.

Untercode:

00: Überkapazität 01 bis 64 entspricht der Zahl der angeschlossenen Geräte

Wird Außengerät-Backup-Betrieb eingestellt?

Nein

Ja

Einstellung für keine Erfassung von Überkapazität durchführen

(*1).

Ist die Zahl der angeschlossenen Innengeräte korrekt?

Ja

Nein

Zu viele Innengeräte angeschlossen.

Falsche Verdrahtung korrigieren.

Ist die Innengerät-PS-Einstellung korrekt?

Ja

Nein

PS-Einstellung korrigieren.

Liegt die Gesamtleistung der angeschlossenen Innengeräte

innerhalb von 135%?

Ja

Nein

Sicherstellen, dass die Leistung der angeschlossenen

Innengeräte innerhalb von 135% der Außengeräte liegt.

PS-Einstellung einer Service-Leiterplatte prüfen.

(Überbrückung 9, 10, 11 und 12 einstellen.)

Nein

OK

Außengerät-PS-Leistung einstellen

(siehe “Austauschen der Schnittstellen-Leiterplatte”).

Außengerät-Schnittstellen-Leiterplatte auswechseln.

(*1) Einstellung für keine Erfassung von Überkapazität

SW09 Bit 2 an der Schnittstellen-Leiterplatte des Leit-

Außengeräts auf EIN stellen (normal AUS).

160


[E18]/[97/99]

(RC/AI-NET)


Leit- und Folge-Innengerät

Normale Kommunikation zwischen Leit- und

Folge-Innengerät nicht vorhanden.

Sind die Fernbedienungs-

Verbindungskabel (A/B) normal?

Ja

Nein

Fernbedienungs-Verbindungskabel korrigieren.

Sind Stecker oder Kabel am

Klemmenblock des Innengeräts

abgetrennt?

Nein

Ja

Anschluss korrigieren.

Kreislaufverdrahtung prüfen.

Nein

Liegt Gruppenregelungs-Betrieb vor?

Ja

Ist der Strom zu allen Innengeräten

eingeschaltet?

Ja

Nein

Stromanschluss der Innengeräte prüfen.

Innengerät-Adresse prüfen.

Nicht

OK

OK



Innengerät-Adresse korrigieren.

161


[E19]/[96]

(RC/AI-NET)

Untercode:

00: Kein Leitgerät

02: Zwei oder mehr Leitgeräte

Fehler, Zahl der Leit-Außengeräte 1. Falscher Anschluss Verbindungskabel


2. Außengerät-Schnittst.-Leiterplatten-Fehler.

Sind Verbindungsleitungen (U1, U2)

zwischen Innen- und Außengeräten an mehrere

Außengeräte angeschlossen?

Nein

Ja

Verbindungsleitung zwischen Innen- und Außengerät

an ein Gerät je System anschließen.

Ist Verbindungsleitung zwischen Innen- und

Außengerät an 1 Gerät je System angeschlossen?

Ja

Nein

Verbindungsleitung zwischen Innen- und Außengerät

anschließen.

Schnittstelle-Platine prüfen.

Hinweis:

Ein mit Verbindungskabeln (U1, U2) zwischen Innen- und

Außengerät angeschlossenes Außengerät ist das Leitgerät.


[E20]/[42]

(RC/AI-NET)

Untercode:

01: Anschluss eines Außengeräts eines anderen Systems

02: Anschluss eines Innengeräts eines anderen Systems

Gerät wurde bei der automatischen

Adressierung an eine andere

Kältemittelleitung angeschlossen

Die Verdrahtung zwischen Systemen entsprechend der Adresseneinstellungs-Methode trennen.

Bei der automatischen Innengerät-

Adressierung wird ein Gerät in einem anderen

Kältesystem angeschlossen.

162


[E23]/[15]

(RC/AI-NET)

Kommunikationübertragungs-

Fehler zwischen Außengeräten

1. Verbindungskabel-Fehler zwischen

Außengeräten.

2. Verbindungsanschluss-Fehler zwischen

Außengeräten, Schnittstellen-Leiterplatten-

Fehler.

3. Klemmenwiderstands-Einstellungs-Fehler

zwischen Außengeräten.

Liegt falsche Verdrahtung oder

Abtrennung der Verbindungsleitung

zwischen Außengeräten vor?

Nein

Ja


Ist Anschluss von Stecker CN03 der

Außengerät-Schnittst.-Leiterpl. normal?

Ja

Nein

Verdrahtung des Kabelsteckers korrigieren.

Ist der Netzstrom zum Außengerät

abgeschaltet?

Nein

Ja

Netzstrom zum Außengerät einschalten.

Ist der Klemmenwiderstand zw. Außengeräten

eingeschaltet (SW30 Bit -1)?

Nein

Den Klemmenwiderstand auf EIN schalten.

Ja


Nein

Ja

Prüfcode löschen.

Ist eine Störungsquelle etc. vorhanden?

Nein

Ja

Prüfen und Sörungsquelle etc. beseitigen.

Außengerät-Schnittstellen-Leiterplatte prüfen.


163


[E25]/[15]

(RC/AI-NET)

Doppelte Folge-Außengerät-


Adressen durch manuelle Einstellung der

Außengerät-Adresse doppelt vergeben.

Außengerät-Adresse nicht manuell einstellen.


[E26]/[15]

(RC/AI-NET)

Untercode:

Zahl der Außengeräte, die Signale normal empfangen.


Außengeräte niedriger

1. Außengerät-Backup-Einstellung.

2. Außengerät-Stromfehler.

3. Verbindungsleitungs-Anschlussfehler


4. Verbindungsstecker-Fehler.


Stellt Außengerät Backup ein?

Nein

Ja

Fehler löschen und dann Betrieb starten (*1).

Ist Netzstrom zum Folgegerät eingeschaltet?

Ja

Nein

Netzstromversorgung einschalten.


Außengeräten normal angeschlossen?

Ja

Nein

Anschluss der Verbindungsleitung korrigieren.

Ist der Verbindungsstecker (CN03) zwischen

Folge-Außengeräten angeschlossen?

Ja

Nein

Steckeranschluss korrigieren

(Verbindungsstecker: CN03).

Schnittstellen-Leiterplatte prüfen.

(*1) Löschen des Fehlers

SW01/SW02/SW03 auf d. Schnittst.-Leiterplatte d. Leitgeräts auf

2/16/1 stellen und SW04 mindestens 5 Sekunden lang drücken.

(7-stellige Anzeige: [Er.] [CL])

164


[E28]/[d2]

(RC/AI-NET)

Folge-Außengerät-Fehler

Folge-Außengerät-Fehler.

Untercode:

Erfasste Außengerät Nr.

Am Folgegerät ist ein Fehler aufgetreten. Den Fehlercode des Folgegeräts auf der 7-stelligen Anzeige an der Schnittstellen-Leiterplatte des Folgegeräts prüfen und

dann entsprechend der Diagnosemethode für jeden Fehlercode prüfen.

(Erkennung des Folge-Außengeräts, in dem der Fehler aufgetreten ist)

Wird SW04 mindestens 1 Sekunde lang unter der Bedingung gedrückt, dass [E28] auf der 7-stelligen Anzeige des Leitgeräts angezeigt wird, läuft der Ventilator des

Außengeräts an, an dem der Fehler aufgetreten ist. Wird SW05 einmal gedrückt, wird der Ventilatorbetrieb gelöscht.


[E31]/[CF]

(RC/AI-NET)

IPDU-Kommunikationsfehler 1. Anschlussfehler der Verbindungsleitung

zwischen IPDU und Schnittst.-Leiterplatte.

2. Schnittstellen-Leiterplatten-Fehler.

3. IPDU-Leiterplatten-Fehler.

4. Externe Störungsquelle.

Untercode:

01: Fehler IPDU1 02: Fehler IPDU2 error

03: Fehler IPDU1, 2 04: Ventilator-IPDU-Fehler*

05: Fehler IPDU1, Ventilator-IPDU-Fehler* 06: Fehler IPDU2, Ventilator-IPDU-Fehler*

07: Alle IPDU-Fehler oder Verbindungsleitungs-Fehler zwischen IPDU-Schnittstellen-Leiterplatte oder Außengerät-Schnittstellen-Leterplatten-Fehler.

* Ist die Ventilator-IPDU anormal, den Spannungsausgang der Ventilator-Leiterplatte prüfen.

Ist der Kommunikationsstecker zwischen

IPDU und Schnittstellen-Leiterplatte angeschlossen?

Ja

Nein



IPDU und Schnittstellen-Leiterplatte abgetrennt?

Nein

Ja

Die Verbindungsleitung anschließen.

Liegt Spannung zwischen Stift 4 und Stift 5 von

CN600 auf der Schnittst.-Leiterplatte an?

(Mit Testgerät prüfen: 0 bis 5 V GS)

Ja

Nein

Schnittstellen-Leiterplatten-Fehler.

Liegt eine Spannungsabweichung zwischen Stift 3

und Stift 5 von CN600 auf der Schnittst.-Leiterplatte an?

(Mit Testgerät prüfen: 0 bis 5 V GS)

Ja

Nein


Defekte IPDU-Leiterplatte auswechseln.

165


[F01]/[0F]

(RC/AI-NET)

Innengerät, TCJ-Sensorfehler

TCJ-Sensor offen/kurzgeschlossen.

Ist der TCJ-Sensorstecker (CN102: rot) an der

Innengerät-Leiterplatte normal angeschlossen?

Ja

Nein


Sind die Charakteristika des TCJ-Sensor-

Widerstandswerts normal?*

Nein

TCJ-Sensor auswechseln.

Ja

Haupt-Innengerät-Leiterplatte prüfen.


* Innengerät-Temperatursensor-Eigenschaften.

Siehe “9-7 Sensoreigenschaften”.


[F02]/[0d]

(RC/AI-NET)

Innengerät, TC2-Sensorfehler

TC2-Sensor offen/kurzgeschlossen.

Ist TC2-Sensorstecker (CN101: schwarz) an der

Innengerät-Leiterpl. normal angeschlossen?

Ja

Nein


Sind die Charakteristika des TC2-Sensor-


Nein

TC2-Sensor auswechseln.

Ja





166


[F03]/[93]

(RC/AI-NET)

Innengerät, TC1-Sensorfehler

TC1-Sensor offen/kurzgeschlossen.

Ist TC1-Sensorstecker (CN100: braun) an der

Innengerät-Leiterpl. normal angeschlossen?

Ja

Nein


Sind die Charakteristika des TC1-Sensor-


Nein

TC2-Sensor auswechseln.

Ja






[F04]/[19]

(RC/AI-NET)

TD1-Sensorfehler

TD-Sensor offen/kurzgeschlossen.

Dieser Fehlercode bedeutet Erfassung von offenem/kurzgeschlossenem Zustand an Sensor TD1. Auf Abtrennung des Steckers (TD1-Sensor: CN502, weiß) und die

Charakteristika des Sensor-Widerstandswerts prüfen (siehe “9-7 Sensoreigenschaften”). Ist der Sensor normal, die Außengerät-Schnittst.-Leiterplatte auswechseln.


[F05]/[A1]

(RC/AI-NET)

TD2-Sensorfehler

TD2-Sensor offen/kurzgeschlossen.

Dieser Fehlercode bedeutet Erfassung von offenem/kurzgeschlossenem Zustand an Sensor TD2. Auf Abtrennung des Steckers (TD2-Sensor: CN503, rosa) und die



[F06]/[18]

(RC/AI-NET)

TE1-Sensorfehler

TE1-Sensor offen/kurzgeschlossen.

Dieser Fehlercode bedeutet Erfassung von offenem/kurzgeschlossenem Zustand an Sensor TE1. Auf Abtrennung des Steckers (TE1-Sensor: CN505, grün) und die


167


[F07]/[18]

(RC/AI-NET)

TL-Sensorfehler

TL-Sensor offen/kurzgeschlossen.

Dieser Fehlercode bedeutet Erfassung von offenem/kurzgeschlossenem Zustand an Sensor TL. Auf Abtrennung des Steckers (TL-Sensor: CN521, weiß) und die



[F08]/[1b]

(RC/AI-NET)

TO-Sensorfehler

TO-Sensor offen/kurzgeschlossen.

Dieser Fehlercode bedeutet Erfassung von offenem/kurzgeschlossenem Zustand an Sensor TO. Auf Abtrennung des Steckers (TO-Sensor: CN507, gelb) und die



[F10]/[0C]

(RC/AI-NET)

Innengerät, TA-Sensorfehler

TA-Sensor offen/kurzgeschlossen.

Dieser Fehlercode bedeutet Erfassung von offenem/kurzgeschlossenem Zustand an Sensor TA. Auf Abtrennung des Steckers (TA-Sensor: CN104, gelb) und die



[F12]/[A2]

(RC/AI-NET)

Innengerät, TS1 Sensorfehler

TS1-Sensor offen/kurzgeschlossen.

Dieser Fehlercode bedeutet Erfassung von offenem/kurzgeschlossenem Zustand an Sensor TS1. Auf Abtrennung des Steckers (TS1-Sensor: CN504, weiß) und die


168


[F13]/[43]

(RC/AI-NET)

TH-Sensorfehler

Fehler, IGBT eingebauter Sensor in der IPDU.

Untercode:



Dieser Fehlercode bedeutet ein Fehler des IGBT des eingebauten Temperatursensors. Den Anschluss der Stecker CN06 auf der IPDU-Leiterplatte und CN600 auf der

Schnittstellen-Leiterplatte prüfen. Ist der Sensor normal, die IPDU-Leiterplatte auswechseln.


[F15]/[18]

(RC/AI-NET)

Falsche Verdrahtung, Außengerät-

Temperatursensor (TE1, TL)

1. Installation und Anschluss der Sensoren

TE1 und TL inkorrekt.

2. Fehler, Widerstandscharakteristika der

Sensoren TE1 und TL.

3. Außengerät-Leiterpl.- (Schnittst.-) Fehler.

Sind Installationspositionen der Sensoren

TE1 und TL korrekt?*

Nein

Installationspositionen der Sensoren TE1

und TL korrigiren.

Ja

* TE1-Sensor: Außenwärmetauscher-Temperatursensor

TL-Sensor: Temp.-sensor zw. Außengerät-Flüssigkeitstank und PMV 1/2

Sind TE1-Sensorstecker und TL-

Sensorstecker normal?**

Ja

Sind die Widerstandscharakteristika der

Sensoren TL und TE1 normal?***

Nein

** Außengerät-Schnittst.-Leiterpl.

TE1-Sensor: CN505, grün

TL-Sensor: CN521, weiß

Nein



Ja

*** Außengerät-Temperatursensor-Eigenschaften

Siehe TE1-Sensor: 9-7 Sensor-Eigenschaften

Siehe TL-Sensor: 9-7 Sensor-Eigenschaften



169


[F16]/[43]

(RC/AI-NET)

Falsche Verdrahtung, Außengerät-

Drucksensor (Pd, Ps)

1. Hochdruck-Sensor Pd und Niederdruck-

Sensor Ps verwechselt.

2. Ausgangsspannung jedes Sensors ist null.

Ist der Anschluss der Sensoren Pd und

Ps korrekt?

Ja

Nein

Sensoranschluss korrigieren.

Pd-Sensor: CN501, rot

Ps-Sensor: CN500, weiß

Sind Ausgangsspannungs-Eigenschaften

der Sensoren Pd und Ps normal?*

Nein

Sensorfehler ‡ auswechseln

Ja

* 1. Druck mit einem Druckmesser prüfen (Prüfanschluss)

2. Druckanzeige auf der 7-stelligen Anzeige

3. Ausgangsspannung der Schnittstellen-Leiterplatte

Sind 1 und 2, 3 unterschiedlich, kann der Fehler beim Drucksensor selbst sein.

Sind 2 und 3 unterschiedlich, die Schnittstellen-Leiterplatte prüfen.

Sind die Pd/P-Ausgangswerte beim

Verdichterbetrieb korrekt (Pd>Ps) ?**

Nein

Verdichter prüfen.

Ja

** Wert kann über die Funktion der 7-stelligen Anzeige auf der Außengerät-

Schnittstelle-Leiterplatte bestätigt werden

Pd SW01/02/03 = 1/1/2

Ps SW01/02/03 = 1/2/2



170


[F23]/[43]

(RC/AI-NET)

Ps-Sensorfehler

Ausgangsspannungs-Fehler des Ps-Sensors.

Ist der Anschluss des Ps-

Sensorsteckers korrekt?*

Ja

Nein

* Stecker: CN500, weiß


Sind Ausgangsspannungs-Eigenschaften

des Ps-Sensors normal?**

Nein

Sensorfehler

Ja

* 1. Druck mit einem Druckmesser prüfen (Prüfanschluss)

2. Druckanzeige auf der 7-stelligen Anzeige


Sind 1 und 2, 3 unterschiedlich, kann der Fehler beim Drucksensor selbst sein.


Ist keine Leckage am Ventil SV4?

Nein

Tritt Kältemittel von der

Druck- zur Saugseite des

4-Wege-Ventils aus?

Nein

Verdichter prüfen.

Ja

Ja

Ventil SV4 auswechseln.

4-Wege-Ventil prüfen.


[F24]/[43]

(RC/AI-NET)

Pd-Sensorfehler

Ausgangsspannungs-Fehler des Pd-Sensors.

Auf Abtrennung des Steckers (Pd-Sensor: CN501) und Ausgangsspannung des Sensors prüfen. Ist der Sensor normal, die Außengerät-Schnittstellen-Leiterplatte

auswechseln.

171


[F29]/[12]*

(RC/AI-NET)

Anderer Innengerät-Fehler

Innengerät-Leiterplatten-Fehler.

EEPROM-Fehler.

Dieser Fehler wird bei Betrieb des Klimageräts vom nichtflüchtigen Speicher (EEPROM) IC10 der Innengerät-Leiterplatte erkannt. Innengerät-Leiterplatte auswechseln.

* War das EEPROM beim Einschalten nicht montiert oder ist es nicht möglich, EEPROM-Daten zu lesen/schreiben, wird der automatische Adressierungs-Modus

wiederholt. In diesem Fall wird [97 Fehler] am AI-NET-Zentralregler angezeigt.

(Strom EIN)

(Ungefähr 3 Minuten

[SET DATA] erscheint in

der Haupt-Fernbedienung.

(Ungefähr 1 Minute)

[SET DATA]

verschwindet.

LED (D02) 1 Hz blinkt

etwa 10 Sekunden auf

der Innengerät-Leiterpl.

Wiederholen

(RESET)

(Wiederholung)


[F31]/[1C]

(RC/AI-NET)

Außengerät-EEPROM-Fehler 1. Außengerät-Stromversorgungs-Fehler

(Spannung, Störung etc.).


Liegen Fehler in der Außengerät-

Stromversorgung vor?

Nein


Ja

Ist die Versorgungsspannung korrekt?

Ja

Nein

Stromversorgung korrigieren.

Liegen externe Störungsquellen vor?

Nein

Ja

Störung beseitigen.


172


[H01]/[1F]

(RC/AI-NET)

Verdichterausfall 1. Außengerät-Stromversorgungs-Fehler.

2. Verdichterkreislauf-Systemfehler.

3. Verdichterfehler.

4. Ursache der anormalen Überlastung.


Untercode:



Ist die Außengerät-Spannung normal?

Ja

Nein

* 380-415 V ± 10%

Kommt es zu einem Spannungsabfall, wenn

der andere Verdichter anläuft?

Nein

Ja

Stromleitung korrigieren.

Ist der Kabelanschluss bzw. Anschluss der

IPDU-Leiterplatte normal?

Ja

Nein

Anschluss oder Verdrahtung korrigieren.

Ist der Wicklungswiderstand zwischen

Verdichterphasen normal? (Hinweis 1)

Nein

Verdichterfehler

(Verdichterwicklungen durchgebrannt).

Ja

Liegt anormale Überlastung vor?

Ja

Ursache der Überlastung beheben.

Nein

Verdichterkabel abtrennen

1. Widerstand zwischen Wicklungen prüfen:

Bei 0,7 Ω bis 0,9 Ω ist er normal

2. Isolierung zw. Außengerät-Schrank und Klemme prüfen:

Bei mindestens 10 MΩ ist sie normal.

IPDU-Leiterplatte prüfen.

Hinweis 1

Beim Wiederanschließen der Verdichterkabel darauf

achten, dass Kontakte und Kabel nicht verschlissen und

fest angeschlossen sind. Lose Anschlüsse müssen fest


S

C

R

Details des Verdichter-

Stromanschlussteils

173


[H02]/[1d]

(RC/AI-NET)

Untercode:



Verdichterfehler (Sperre) 1. Außengerät-Stromversorgungs-Fehler.

2. Verdichterkreislauf-Systemfehler.


4. Kältemittelstau im Verdichtermantel.


Ist die Außengerät-

Versorgungsspannung normal? *1

Ja

Nein

* 380-415 V ± 10%

Kommt es zu Spannungsabfall,

wenn der andere Verdichter anläuft?

Nein

Ja


Wird OCR des MG-SW betätigt?

Nein

Ja

OCR manuell zurückstellen ***

Ist der Kabel- bzw. IPDU-

Leiterplatten-Anschluss normal?

Ja

Nein

Anschluss oder Verdrahtung

korrigieren.

Liegt anormale Überlastung vor?

Nein

Ja

Ursache der Überlastung beheben.

Liegt im Verdichtermantel ein

Kältemittelstau vor?

Nein

Ja

Ist Gehäuseheizgs.-leistg. normal?

Nein

Ja

Kältemittelstau im Verdichtermantel

beseitigen.

Betrieb starten.

Gehäuseheizung prüfen.

Läuft der Verdichter normal?**

Nein

Verdichterfehler.

Ja


** Folgende Punkte prüfen.

1. Treten im Betrieb oder beim Anlauf anormale Geräusche bzw. Schwingungen auf.

2. Anormale Gehäuseüberhitzung im Betrieb oder bei Stillstand (nicht berühren).

3. Verdichterstrom im Betrieb oder beim Anlauf (keine schnelle Stromänderung).

*** Läuft das OCR selbst nach manueller Rückstellung des OCR, prüfen, ob die Verdrahtung zum

Stromsensor (TO2) der Verdichter-IPDU korrekt ist.

174


[H03]/[17]

(RC/AI-NET)

Untercode:



Fehler Stromerfassungs-Stromkreis 1. Verdrahtungs- oder Anschlussfehler, IPDU-

Leiterplatte.


Ist Verdrahtung bzw. Anschluss an der

IPDU-Leiterplatte normal?

Ja

Nein

Anschluss oder Verdrahtung korrigieren.


175


[H04]/[44]

(RC/AI-NET)

[H14]/[44]

(RC/AI-NET)

Gehäusethermostat, Verdichter 1

Gehäusethermostat, Verdichter 1

1. Gehäusethermostat-Kreislauffehler.

2. Schnittstellen-Leiterplatten-Fehler.

3. Serviceventil geschlossen.

4. Außengerät-PMV blockiert.

5. Leck, Ventil SV, falsche Spulen-Installation.

6. Fehler 4-Wege-Ventil.


8. Kältemittelmangel.

Ist Gehäusetherm.-Kreisl. normal?

1. Steckeranschluss


3. Schnittstellen-Leiterplatte

Hinweis 1

Ja

Nein

Hnweis 1

1. Gehäuse-Termostat ist normal geschlossen.

2. Betriebstemp. des Gehäusethermost. ist 120°C.

Gehäusetherm.-Kreisl. reparieren.

Sind die Serviceventile der Gasund

Flüssigkeitsleitung des

Außengeräts voll geöffnet?

Ja

Nein

Serviceventile voll öffnen.

Ist Außengerät-PMV1/2 normal?

1. Steckeranschluss


3. Spule

4. Ventilkörper

5. Schnittstellen-Leiterpl.

Ja

Nein

Stecker CN300, 301, weiß

Außengerät-PMV reparieren.

Betriebsstart.

Sind SV41 und Ventilkreisläufe

normal?

1. Installation und Anschluss von

SV41 and SV42 inkorrekt.

2. Leck in Kreislauf SV41, 42.

Nein

SV4x-Ventil: Stecker CN311, blau

Kreisläufe Ventil SV41 und SV42

reparieren.

Ja

Liegt ein Kältemitel-Bypass von der

Druck- zur Saugseite über das 4-Wege-

Ventil vor?

Ja


Ist der Verdichter normal? (Hinweis 2)

Nein

Verdichterfehler.

Ja

Hinweis 2

Folgende Punkte prüfen.

1. Treten im Betrieb oder beim Anlauf anormale Geräusche bzw. Schwingungen auf.

2. Anormale Gehäuseüberhitzung im Betrieb oder bei Stillstand (nicht berühren).

3. Verdichterstrom im Betrieb oder beim Anlauf (keine schnelle Stromänderung).

Kältemittelmangel, Blockierung, Rohrbruch.

Nach Prüfung auf Blockierung oder Rohrbruch, wieder Kältemittel einfüllen.

176


[H06]/[20]

(RC/AI-NET)

Niederdruck-Schutzbetrieb 1. Serviceventil geschlossen.

2. Ps-Sensorfehler.

3. SV2, SV4x-Kreislauffehler.

4. Falsche Verdrahtung zwischen Innen- und

Außengerät.

5. Innen-/Außenvent.- o. Kondensator-Fehler.

6. Innen-/Außengerät-PMV blockiert.

7. Innen-/Außen-Wärmetauscher blockiert.

8. Kältemittelmangel.

Sind Serviceventile der Außengerät-

Gas- und Flüssigk.-ltg. voll geöffnet?

Ja

Sind Eigenschaften des Niederdrucksensors

normal?*

Ja

Sind SV2- und SV4x-Kreisl. normal?

Ja

Nein


Nein

Niederdrucksensor auswechseln.

* 1 Druck mit Druckmesser prüfen (Prüfanschluss)

2 Druckanzeige auf der 7-stelligen Anzeige

3 Ausgangsspannung der Schnittstellen-Leiterplatte

Sind 1 und 2, 3 unterschiedlich, kann ein Drucksensorfehler vorliegen.


Nein

SV2- und SV4x-Kreisl. korrigieren.

Verdrahtg., Installation u. Anschl. prüfen.

Ist Innengerät an verschiedene

Kältesysteme angeschlossen?

Nein

Im Kühlbetrieb zu (A) gehen

Im Heizbetrieb zu (B) gehen

Ja

Mit Außengerät-Falschverdrahtungs-Funktion prüfen.


(A) Kühlung

Reinigen

Ja

Läuft der Innenventilator im

Kühlbetrieb normal?

Ja

Ist der Innengerät-Luftfilter oder

-Wärmetauscher blockiert?

Nein

Ist das Innengerät-PMV normal?

Ja

Kältemittelmangel, Blockierung,

Rohrleitung verformt

Nein

Nein

Sind folgende Teile normal?

1. Anschluss

2. Verflüssiger

3. Motor

4. Ventilator

Ja

Ist der Anschluss/die Spule

normal?

Ja

Ist das Ventil blockiert?

Nein

Nein

Nein

Ja

Defekte Teile reparieren.

Innenger.-Leiterpl. prüfen.



PMV auswechseln.

(B) Heizung

Reinigen

Ja

Läuft der Außenventilator im

Heizbetrieb normal?

Ja

Ist der Außengerät-

Wärmetauscher blockiert?

Nein

Ist das Außengerät-PMV normal?

Nein

Nein

Ist Innenventil.-system normal?

• Ventilator hat Risse

• Ventilator lose

Ja

Nein

Außengerät-Schnittstellen-




Ja

Kältemittelmangel,

Blockierung, Rohrverformg.

177


[H07]/[d7]

(RC/AI-NET)

Schutz niedriger Ölstand 1. Ausgleichsleitungs-Ventile geschlossen.

2. Verdrahtung oder Installation der Sensoren

TK1 bis TK4 inkorrekt.

3. Sensorfehler TK1 bis TK4.

4. Gas- oder Ölleck in den Außengeräten.

5. Kältemittelstau im Verdichtergehäuse.

6. Ventilfehler SV3A, 3B, 3C, 3D, 3E.

7. Blockierung des Ölrücklauf-Kreislaufs vom

Ölabscheider.

8. Bockierung Ölausgleichs-Kreislaufsystem.

Sind die Ölausgleichsleitungs-

Ventile aller Außengeräte derselben

Leitung voll geöffnet?

Ja

Sind Sensoren TK1, TK2, TK3

und TK4 des Außengeräts korrekt

angeschlossen?

Ist kein Sensor abgetrennt oder

inkorrekt montiert?

Ja

Nein

Nein

Ausgleichsleitungs-Ventile voll öffnen,

Stromversorgung zurückstellen und

Betrieb starten.

( )

Verdrahtung und Installation korrigieren.

TK1: CN514

TK2: CN515

TK3: CN516

TK4: CN523

Sind die Eigenschaften von TK1

bis TK4 im Außengerät normal?

Ja

Nein

* Siehe “9-7 Sensoreigenschaften”


Für Gas- und Öllecks aller Außengeräte

in derselben Leitung prüfen.

Nein

Ja

Gasleck suchen und reparieren

(neu füllen, Öl nachfüllen).

Auf Kältemittelstau im Verdichter

prüfen.

Nein

Ventile (SV3A, SV3C) auf Lecks und Ventile

(SV3B, SV3E) auf Blockierung prüfen (*1).

Ja


Ja

Keine Lecks/Blockierg.

Kältemittelstau im Verdichter korrigieren,


Betrieb neu starten.

Ölrücklauf-Kreislauf vom Ölabscheider auf

Blockierung prüfen (Kapillarrohr, Filtersieb).

Ventil SV3D auf Blockierung prüfen (*2).

Keine Blockierung

Ja


Ölstand jedes Geräts prüfen.

7-stellige Anzeige mit

SW01/02/03 = 1/16/1

Auf Blockierung der Magnetventile (SV3A, SV3C)

aller Außengeräte in derselben Leitung prüfen (*3).

Keine Blockierung

Ja


Ist der Ölstand überall korrekt?

Nein

Ja

Die Stau-Ursache beseitigen.

Innen-/Außengerät-PMV-Fehler

(Ursache des Kältemittelstaus), Druck-

Rückschlagventil-Fehler etc.

Ölausgleichskreislauf auf Blockierung

prüfen (*4).

Blockiert


Hinweis: Wenn sich das Kältemittel im Verdichtergehäuse staut, kann dies wie niedriger Ölstand aussehen.

178

In einigen Fällen kann es schwierig sein, bei niedriger Umgebungstemperatur auf Kältemittelleck oder -blockierung

zu prüfen.

In diesem Fall kann es länger dauern, bis das System warm ist, ehe die Prüfungen beginnen können.

(Kriterien: Verdichtungstemperatur von TD1 und TD2 beträgt mindestens 60°C)

(*1)

a) Lecktest beim Ventil SV3A (für System mit mehreren Außengeräten)

• Die Stromversorgung abschalten, den Stecker für Ventil SV3A herausziehen und dann nach dem

Einschalten des Stroms einen Testbetrieb beginnen.

• Während des Betriebs die Temperaturveränderung auf der Sekundärseite des Ventils SV3A prüfen (1 in der

Abbildung auf der nächsten Seite).

‡ Wenn die Temperatur erhöht ist, leckt das Ventil SV3A. Das Ventil auswechseln.

b) Lecktest beim Ventil SV3C

• Die Stromversorgung abschalten, den Stecker für Ventil SV3C herausziehen und dann nach dem

Einschalten des Stroms einen Testbetrieb beginnen.

• Nach mehrminütigem Betrieb die Temperatur auf der Sekundärseite des Ventils SV3C prüfen (2 in der

Abbildung auf der nächsten Seite).

‡ Wenn die Temperatur hoch ist (gleich wie die Verdichtungstemperatur TD), leckt Ventil SV3C. Das Ventil

auswechseln.

(Auch wenn Ventil SV3C nicht leckt, steigt die Temperatur während des Betriebs von Ventil SV3C auf der

Sekundärseite. Wenn die überprüfte Temperatur der TD-Temperatur entspricht, leckt Ventil SV3C. Das

Ventil auswechseln.)

c) Prüfen auf Verstopfung von Ventil SV3B (bei System mit mehreren Außengeräten)

• Während des Betriebs des Außengeräts SW01/02/03 = [2] [1] [3] einstellen; auf der 7-stelligen Anzeige

erscheint [Hr]; SW04 mindestens 2 Sekunden lang gedrückt halten, bis [Hr] [2] angezeigt wird.

• SW02 = [9] einstellen und die Ventile SV3A, SV3B, SV3C einschalten. (7-stellige Anzeige [Hr] [ 3–]).

• Während des Betriebs des Außengeräts die Temperaturveränderung auf der Sekundärseite von Ventil SV3B

prüfen (3 in der Abbildung auf der nächsten Seite).

‡ Wenn die Temperatur nicht steigt (gleich wie die Saugtemperatur), ist Ventil SV3B verstopft. Ventil SV3B

auswechseln.

d) Prüfen, ob Ventil SV3E blockiert ist

• Während des Betriebs des Außengeräts SW01/02/03 = [2] [1] [3] einstellen; auf der 7-stelligen Anzeige A

erscheint [Hr]; dann SW04 mindestens 2 Sekunden lang gedrückt halten, bis [Hr] [ 2] angezeigt wird.

• SW02 = [10] einstellen und Ventil SV3E einstellen (7-stellige Anzeige zeigt [Hr] [ ] an).

• Nach mehrminütigem Betrieb die Rohrtemperatur auf der Sekundärseite des Ventils SV3E prüfen. Wenn sie

der Außentemperatur entspricht, kann Ventil SV3E u. U. verstopft sein. Ventil SV3E auswechseln.

• Anmerkung: Wenn Ventil SV3E verstopft ist, verändert sich die Temperatur der Sensoren TK1 bis TK4 nicht.

(*2) Auf Blockierung von Ventil SV3D des Ölrückführungs-Kreislaufs des Ölabscheiders prüfen

a) Ölrückführungs-Kreislauf

• Während des Betriebs des Außengeräts die Temperatur (Sekundärseite des Kapillarrohrs) in der

Ölrückführung prüfen (5 in der Abbildung auf der nächsten Seite).

‡ Wenn die Temperatur der Saugtemperatur entspricht, kann das Sieb der Ölrückführung oder des

Kapillarrohrs blockiert sein. Das blockierte Teil reparieren.

b) Ventil SV3D auf Blockierung prüfen


erscheint [Hr]; SW04 mindestens 2 Sekunden lang drücken, bis [Hr] [2] angezeigt wird.

• SW02 = [7] einstellen und Ventil SV3D einschalten (7-stellige Anzeige [Hr] [ 3d]).

• Wenn die Temperatur auf der Sekundärseite des Ventils niedrig ist oder sich nicht verändert, kann das

Ventil, Kapillarrohr oder Sieb blockiert sein (6 in der Abbildung auf der nächsten Seite).

179

(*3) Prüfen des Magnetventils des Außengeräts (bei einem System mit mehreren Außengeräten)

a) Ventil SV3A auf Blockierung prüfen


erscheint [Hr]; SW04 mindestens 2 Sekunden lang gedrückt halten, bis [Hr] [2] erscheint.

• SW02 = [4] einstellen und Ventil SV3A einschalten (7-stellige Anzeige zeigt [Hr] [ 3A] an).

• Wenn die Temperatur auf der Sekundärseite niedrig ist oder sich nicht ändert, kann das Ventil oder

Rückschlagventil blockiert sein (1 in der Abbildung).

b) Ventil SV3C auf Blockierung prüfen


erscheint [Hr]; SW04 mindestens 2 Sekunden lang gedrückt halten, bis [Hr] [2] erscheint.

• SW02 = [6] einstellen und Ventil SV3C einschalten (7-stellige Anzeige zeigt [Hr] [ 3C] an).

• Wenn sich die Temperatur nicht erhöht, kann das Ventil oder Sieb blockiert sein (2 in der Abbildung).

(*4)

a) Ölausgleichskreislauf auf Blockierung prüfen

• Die Außengeräte in Betrieb nehmen (beide Verdichter im Gerät sollen laufen).

• Nach 10-minütigem Betrieb prüfen, ob die Temperatur der Sensoren TK1 und TK2 und des Kapillarohrs des

Ölausgleichskreislaufs gestiegen sind.

(Kriterien)

Temperatur TK1, TK2=Td1, Td2 – ca. 10 bis 30°C

Die Ölausgleichs-Kapillarrohr-Temperatur sollte deutlich höher sein als die Außenluft- und die Saugtemperatur.

• Wenn die Temperatur niedrig ist, kann die Kapillarrohrfunktion, das Sieb oder Rückschlagventil gestört sein.

Die defekten Teile reparieren.

5

8

9

0

(SV2)

6

(SV3D)

!

SV41

!

SV42

@

(TD1)

#

TD2

@

2

#TK3

% $ $ ^

(SV3E)

(TK1)

(TK4)

&

(TK2)

7

4






13. Sensor

7

*

1

$

(SV3A)

3

! SV3B

(


15. Verdichter 1 (Inverter)

16. Verdichter 2 (Inverter)


18. Gepacktes Ausgleichsleitungs-Ventil


180


[H08]/[d4]

(RC/AI-NET)

Ölstandtemperatur-Sensorfehler

Sensor TK1 bis TK4 offen/kurzgeschlossen.

Untercode:





Dies ist ein Ölstandtemperatur-Sensorfehler.

Auf Abtrennung der Verdrahtung und Widerstandswert des Sensors prüfen.

Sind die Sensoren normal, die Außengerät-Schnittstellen-Leiterplatte auswechseln.

Kreislauf

TK1

TK2

TK3

TK4

Stecker

CN514 (schwarz)

CN515 (grün)

CN516 (rot)

CN523 (gelb)


[H16]/[d7]

(RC/AI-NET)

TK1-Temperaturkreislauf-Fehler


1. Anschluss von Sensor TK1.

2. Widerstandswert-Fehler an Sensor TK1

(siehe “9-7 Sensoreigenschaften).

3. Ölausgleichs-Kreislauffehler (Rückschlagventil,

Kapillar- oder Sieb-Blockierung).


Hat Sensor TK1 sich gelöst?

Ja

Installation des Sensors korrigieren.

Nein

Inkorrekte Verdrahtung oder Installation

an SensorenTK1/TK2/TK3/TK4?

Nein

Sind Charakteristika des TK1-Sensor-

Widerstandswerts normal?

Ja

Testbetrieb im Kühl- und Heizbetrieb durchführen.

TK1-Sensortemp. wird auf der 7-stelligen Anzeige mit SW01/02/03=[1] [11] [2]

angezeigt.

TK1-Sensortemp. ca. 10 Minuten nach Betrieb von Verdichter 1 prüfen.

Liegt weiter niedrige Temperatur vor (etwa Außentemp.) oder ändert die

Temperatur sich nicht, kann das Sieb des Ölausgleichskreislaufs oder

Kapillarrohr blockiert oder das Rückschagventil defekt sein.

Kein Fehler

Ja

* Eigenschaften-4

Nein

* Außengerät-Temp.-sensor -Eigenschaften-4

Fehler

( )

Verdrahtung/Installation korrigieren.

TK1: CN514

TK2: CN515

TK3: CN516

TK4: CN523

Sensorfehler ‡ auswechslen.

Blockiertes Teil auswechseln.

Verdichter 1

Siebfilter

Kapillarrohr

TK1

Ventil SV3E auf Blockierung prüfen.

(Hinweis 1)

Kein Fehler


Fehler

Hinweis 1: Siehe Fehler Position [H07].

Ventil SV3E auswechseln.

Ölbehälter

181


[H16]/[d7]

(RC/AI-NET)






3. Ölausgleichs-Kreislauffehler (Rückschlagventil,

Kapillar- oder Sieb-Blockierung).



Nein



Nein

Ja

Ja


( )


TK1: CN514

TK2: CN515

TK3: CN516

TK4: CN523



Ja

Funktioniert OCR von MG-SW?

Nein

Nein


Ja

Sensorfehler ‡ auswechseln.

OCR manuell zurückstellen (*2).

Nach Stromrückstellung


TK2-Sensortemp. wird auf der 7-stelligen Anzeige mit SW01/02/03=[1] [12] [2] angezeigt.

Error

Blockiertes Teil auswechseln.

TK2-Sensortemp. ca. 10 Minuten nach Betrieb von Verdichter 1 prüfen. Liegt weiter

niedrige Temperatur vor (etwa Außentemp.) oder ändert die Temp. sich nicht, kann das

Sieb des Ölausgleichskreislaufs oder Kapillarrohr blockiert oder das Rückschagventil

defekt sein.

Kein Fehler

Siebfilter

Verdichter 2

Kapillarrohr

Ventil SV3E auf Blockierung prüfen. (*1).

Kein Fehler

Fehler

*1 Hinweis 1: Siehe Fehler Position [H07]

Ölbehälter

TK2



*2 Funktioniert OCR selbst nach manueller Rückstellung des OCR,

prüfen, ob die Verdrahtung an Stromsensor (TO2) der Verdichter-

IPDU korrekt ist oder nicht.

182


[H16]/[d7]

(RC/AI-NET)






3. Fehler der Kreislauf-Peripherie von Ventil

SV3C (Kapillarrohr- oder Sieb-Blockierung

prüfen).



Nein



Nein

Ja

Ja


( )


TK1: CN514

TK2: CN515

TK3: CN516

TK4: CN523



Ja

Nein




Nach Stromrückstellung auf Kapillar-Blockierung

des Bypass von Ventil SV3C prüfen

TK3-Sensortemp. wird auf der 7-stelligen Anzeige mit SW01/02/03=[1] [13] [2] angezeigt.

TK3-Sensortemp. ca. 10 Minuten nach Betrieb von Verdichter 1 prüfen. Liegt weiter niedrige

Temperatur vor (etwa Außentemp.) oder ändert die Temp. sich nicht, kann das Sieb des

Ölausgleichskreislaufs oder Kapillarrohr blockiert oder das Rückschagventil defekt sein.

Kein Fehler

Fehler

Blockiertes Teil (Kapillarrohr)

auswechseln.

Siebfilter

Ventll SV3E

TK3


(*1)

Kein Fehler

Fehler

*1 Hinweis 1: Siehe Fehler Position [H07].



183


[H16]/[d7]

(RC/AI-NET)






3. Ventilkreislauf SV3E auf Blockierung und

Defekt prüfen.

4. Ölausgleichs-Kreislauffehler (auf Kapillarrohr-

oder Sieb-Blockierung prüfen).



Nein


an Sensoren TK1/TK2/TK3/TK4?

Nein



Ja

Ja

Ja

Nein


( )


TK1: CN514

TK2: CN515

TK3: CN516

TK4: CN523


Funktioniert OCR von MG-SW?

Nein

Ja

OCR manuell zurückstellen (*2)


(*1)

Fehler


Kein Fehler

*1 Siehe Fehler Position [H07]

*2 Funktioniert OCR selbst nach manueller Rückstellung des OCR,

prüfen, ob die Verdrahtung an Stromsensor (TO2) der Verdichter-

IPDU korrekt ist oder nicht.


184


[L03]/[96]

(RC/AI-NET)

Doppelte Leit-Innengeräte

Zwei oder mehr Leit-Innengeräte in derselben

Fernbedienungs-Gruppe.

1) Den Anschluss der Fernbedienung prüfen, nachdem der Anschluss geändert wurde.

2) Sind die Gruppenkonfiguration und Adresse beim Stromeinschalten normal, geht der Modus automatisch zum Adresseneinstellungs-Modus über. Angaben

über die Adresseneinstellung finden Sie im Abschnitt “Adresseneinstellung”.


[L04]/[96]

(RC/AI-NET)

Doppelte Außengerät-


Außengerät-Leitungsadressen doppelt

vergeben.

Liegen doppelte Leitungs-Adresseinstellungen vor?

Nein

Ja

Leitungs-Adresseinstellung korrigieren.

Sind die Verbindungsleitungs-Anschlüsse von

[U1, U2], [U3, U4] und [U5, U6] normal?

Nein

Leitungsanschluss korrigieren.

Ja



Adresseneinstellung wiederholen

(siehe “Adresseneinstellung”).


[L05]/[96]

(RC/AI-NET)


(am Innengerät mit Vorrang gezeigt)

1. Zwei oder mehr Innengeräte mit Vorrang

vorhanden.

Dieser Prüfcode erscheint auf dem gewählten Innengerät, wenn die Einstellung des Innengeräts mit Vorrang doppelt vergeben wurde.

• Vorrang-Einstellung mit zwei oder mehr Geräten ist nicht möglich. Ein Gerät mit Vorrang in einem Kältekreislauf-System wählen.

185


[L06]/[96]

(RC/AI-NET)

Untercode:

Zahl der Innengeräte mit Vorrrang


(am Innengerät gezeigt, dass nicht

Vorrang hat und am Außengerät)

Zwei oder mehr Innengeräte mit Vorrang sind

doppelt vergeben.

Ist Innengerät mit Vorrang doppelt vergeben, wird dieser Prüfcode an dem Gerät gezeigt, das nicht das eingestellte Innengerät und Außengerät ist.

• Da nur ein Innengerät mit Vorrang gültig ist, die Einstellung ändern.


[L07]/[99]

(RC/AI-NET)

Gruppenadresse an einem einzelnen

Innengerät eingestellt

Die Gruppenleitung ist an das einzelne

Innengerät angeschlossen.

Liegt Gruppenverdrahtung vor?

Ja

Einstellungs-Positionscode prüfen,

Adressen DN 12, 13 und 14.

DN12: Leitungsadresse

DN13: Innengerät-Adresse

DN14: Gruppenadresse

Nein

Einzelnes Innengerät vorhanden?

Nein

Ja

Innengerät-Gruppenadresse korrigieren.



186


[L08]/[99]*

(RC/AI-NET)

Innengerät-Gruppe/Adresse nicht

eingestellt

Innengerät-Adresse ist nicht eingestellt

worden.

Ist der Strom zu allen Innengeräten


Ja

Nein

Sicherstellen, dass Außengeräte abgeschaltet

sind, dann Strom der Innengeräte einschalten.

Stecker zwischen

[U1, U2] und [U3, U4] abtrennen.

Strom des Außengeräts wieder einschalten.

Adressen löschen

(siehe “Adresse löschen”).

Adresseneinstellung neu ausführen

(siehe “Adresseneinstellung”).

Hinweis: Dieser Code wird angezeigt, wenn der Strom zum ersten Mal nach der Installation eingeschaltet wird (weil die Adresse noch nicht eingestellt wurde).


[L09]/[46]

(RC/AI-NET)

Innengerät-Leistung nicht

eingestellt

innengerät-Leistung ist nicht eingestellt

worden.

Sind die Innengerät-Leistungseinstellungen

nicht vorgenommen?

Nein

Ja

Die Leistungsdaten des Innengeräts einstellen.

(Einstellungs-Positionscode (DN) = 11)



187


[L10]/[88]

(RC/AI-NET)

Außengerät-Leistung nicht

eingestellt

Die Modellwahl-Überbrückung der Außengerät-

Schnittst.-Leiterpl. entspricht nicht dem Modell.

Die Service-Schnittstellen-Leiterplatte für das Außengerät gilt für alle Außengeräte. Sie muss für das korrekte Modell eingestellt werden, basierend auf der defekten

Schnittstellen-Leiterplatte, die sie ersetzt. Das Modell entsprechend dem Schnittstellen-Leiterplatten-Austauschverfahren einstellen.


[L20]/[98]

(RC/AI-NET)


Adressen

Zentralregelungs-Adressen wurden doppelt

vergeben.

Sind zwei oder mehr Zentralregelungs-

Systeme mit der gleichen Netzwerk-

Adresse angeschlossen?

Ja

Die Netzwerk-Adresse des Zentralregelungs-Systems

korrigieren.

Nein

Den Netzwerk-Adapter der Innengerät-



[L28]/[46]

(RC/AI-NET)

Maximale Anzahl Außengeräte

überschritten

1. Zahl der angeschlossenen Außengeräte

überschritten.

2. Anschlussfehler der Verbindungsleitung



Ist die Anzahl angeschlossener

Außengeräte 4 oder weniger?

Ja

Nein

Max. 4 Außengeräte können an ein

System angeschlossen werden.


Außengeräten korrekt?

Ja

Nein

Anschluss der Verbindungsleitung

korrigieren.


188


[L29]/[CF]

(RC/AI-NET)

IPDU-Mengenfehler 1. Inkorrekte Modelleinstellung der Service-

Schnittstellen-Leiterplatte.

2. Kommunikationsfehler zwischen IPDU,

Ventilator-IPDU und Schnittst.-Leiterplatte.

3. IPDU-, Ventilator-IPDU-, Schnittstellen-

Leiterplatten-Fehler.

Untercode:

01: Fehler IPDU1 02: Fehler IPDU2

03: Fehler IPDU1, 2 04: Fehler Ventilator-IPDU

05: Fehler IPDU1 + Ventilator-IPDU 06: Fehler IPDU2 + Ventilator-IPDU

07: Fehler alle IPDUs oder Abtrennung der Verbindungsleitung zwischen IPDU-Schnittstellen-Leiterplatte.

Ist die Überbrückungs-Einstellung der Außengerät-

Schnittstellen-Leiterplatte korrekt?

(Überbrückungen 7, 8, 9 EIN)

Ja

Nein

Überbrückungs-Einstellung korrigieren.

Ist der Verbindungsstecker zwischen IPDU und Schnittstellen-Leiterplatte


Ja

Nein


Ist die Verbindungsleitung zwischen IPDU und Schnittstellen-Leiterplatte

abgetrennt?

Nein

Ja

Verbindungsleitung wieder anschließen.

Liegen Spannungsschwankungen zwischen Stift 4

und Stift 5 von CN600 auf der Schnittst.-Leiterplatte vor

(mit Testgerät messen: 0 bis 5 V GS).

Ja

Nein


Liegen Spannungsschwankungen zwischen Stift 3

und Stift 5 von CN600 auf der Schnittst.-Leiterplatte vor

(mit Testgerät messen: 0 bis 5 V GS).

Ja

Nein


Defekte IPDU-Leiterplatte auswechseln.

189


[L30]/[b6]

(RC/AI-NET)

Zusatzverriegelung im Innengerät

Zusatz-Fehlereingabe.

Untercode:

Innengerät-Adresse erfasst

Ist Zusatzgerät an Stecker CN80 angeschlossen?

Ja

Nein


Defekt ‡ auswechseln.

Funktioniert das Zusatzgerät korrekt?

Ja

Nein

Zusatzgerät prüfen.


Verdrahtung des Zusatzgeräts prüfen.


[L31]/[-]

(Schnitt-stelle/AI-NET)

IC-Fehler 1. Außengerätstrom-Fehler.


Ist die Außengerät-Stromversorgung defekt?

Nein

Ja

Stromspannung und Leitung prüfen.

Auf Zusatzgerät-Störungen etc. prüfen.



[P01]/[11]

(RC/AI-NET)

Innenventilatormotor-Fehler 1. Verdrahtungsfehler.

2. Ventilatormotor prüfen.

Liegt ein Anschlussfehler vor oder ist Stecker

CN076 abgetrennt?

Nein

Ja

Schaltkreis und Anschluss

korrigieren.

Liegt eine mechanische Sperre des Motors vor?

Nein

Ja

Ventilatormotor auswechseln.



190


[P03]/[1E]

(RC/AI-NET)

Verdichtungstemp.-Fehler TD1 1. Serviceventil d. Außengeräts geschlossen.

2. Außengerät-PMV-Fehler.

3. TD-Sensorfehler.

4. Kältemittelmangel, Kältekreislauf-System

blockiert.

5. Fehler, 4-Wege-Ventil.

6. SV4-Kreislaufleck, falsche Installation.

Sind die Gas- und Flüssigkeitsleitungs-

Serviceventile voll geöffnet?

Ja

Nein

Serviceventil volll öffnen.

Ist Außengerät-PMV normal?

1. Stecker


3. Spule


5. Außengerät-Schnittst.-LP

Nein

* Stecker CN300, 301 weiß


Ja

Sind die Charakteristika des

Sensorwiderstands TD1 normal?

Ja

Nein

* Siehe Außengerät-Temperatursensor-Eigenschaften-4.

Sensor TD1 auswechseln.

Tritt kein Kältemittelgas durch das 4-

Wege-Ventil an der Saugseite aus?

Nein


Ja

SV4-Kreislauf

1. Sind die Ventilspulen von SV41 und

korrekt installiert?

2. Ist der SV41-Kreislauf

leckfest?

Ja

Nein

Installation der Ventilspule korrigieren

oder Ventil SV41 auswechseln.

Sind Innengeräte verschiedener

Kältekreisläufe angeschlossen?

Nein

Ja

(Funktion des Außengeräts mit

Fehlverdrahtungs-Test prüfen.)


Kältemittelmangel, Blockierung

Rohrleckagen.

(Sicherstellen, dass keine Rohrleckagen vorhanden sind und dann

erneut Kältemittel einfüllen.)

191


[P04]/[21]

(RC/AI-NET)

Hochdruckschalter-Betätigung 1. Hochdruckschalter-Fehler.


3. Pd-Sensorfehler.

4. Innen-/Außenventilator-Fehler.


6. Innen-/Außen-Wärmetauscher blockiert,

Luft-Rezirkulation.

7. SV2-Kreislauffehler.



10. Druckleitungs-Rückschlagventil defekt.

11. Zu viel Kältemittel.

Untercode:


02: Seite Verdichter 2 Hinweis: Hochdruckschalter ist normal geschlossen.

Wird Hochdruckschalter aktiviert?

Nein

Ist Kreisl.-verdrahtg. normal?

Nein

Verdrahtung prüfen und korrigieren.

Ja

Ja

Sind die Hochdruckschalter-Teile normal?

Nein

Teile prüfen.


Ja

Ist das Serviceventil voll geöffnet?

Nein

Serviceventil voll öffnen.

Ja

Funktioniert der Hochdrucksensor

normal?

Nein

Hochdrucksensor auswechseln.

Ja


entsprechend der Jahreszeit einen

Testlauf durchführen.

Kühlung ‡ zu B unten)

Heizung ‡ zu C (Seite 193)

Schnittstelle-Leiterplatte prüfen.


B Kühlbetrieb

Funktioniert Außenventilator normal?

Nein

Liegt eine Beschädigung

vor?

Ja


Ja

Nein

Steckeranschluss, Ventilator-IPDU,

Ventilatormotor, Verdrahtung

Ist der Wärmetauscher des

Außengeräts blockiert?

Ja

Störungen beseitigen.

Nein

Nein

Ist Kreislauf SV2 normal?

SV2-Kreislauf reparieren.

Ja

Wärmetauscher-Fehler, Blockierung,

Verdrahtung abgetrennt, etc.

A

Weiter nächste Seite.

192

Fortsetzung Kühlbetrieb

von Seite 192.

A

Fortsetzung Heizbetrieb

von Seite 192.

Ist SV4-Kreislauf normal?

Ja

Nein

SV4-Kreislauf reparieren

(Spulenfehler, Blockierung,

Verdrahtung abgetrennt, etc.).

Zu viel Kältemittel, Blockierung,

Rohrleckage, anormale Überlastung.

C Heizbetrieb

Ja

Funktioniert Innenvent.?

Ist Innenger.-

PMV normal?

Nein

Anschluss

und Spule

normal?

Nein

Nein

Ja

Ja


Ja

Ist der Betrieb des Innen-

Wärmetauschers blockiert?

1. Luftfilter blockiert

2. Wärmetauscher blockiert

3. Luft-Rezirkulation

Sind Anschlüsse,

Wärmetauscher, Ventilator

und Vent.-motor normal?

Ja

Nein

Nein


Behinderungen beseitigen.

Nein

Ist SV5-Kreislauf normal?

Ja

Sind Charakteristika des

TC2- und TCJ-Sensor-


Ja

Nein

Sensor TC2 oder TCJ

auswechseln.

Fehler, Anschluss,

Verdrahtung, Spuleninstallation,

Blockierung

etc. reparieren

Ist das Ventil

blockiert?

Ja



Nein

Ja

Sind Innengeräte eines anderen

Kältekreislaufs angeschlossen?


Verdrahtung prüfen und

korrigieren.

Nein

(Funktion des Außengeräts mit Fehlverdrahtungs-

Test prüfen.)


Rohrleckage, anormale

Überlastung.

193


[P05]/[AF]

(RC/AI-NET)

Fehlende Phase oder

Phasenumkehr

1. Fehlende Phase.

2. Phasenumkehr.

• Stromversorgung und Reihenfolge der drei Phasen prüfen.

• Auf Fehler der Außengerät-Schnittstellen-Leiterplatte prüfen.

• Auf lose Klemmenanschlüsse prüfen.


[P07]/[1C]

(RC/AI-NET)

Untercode:



Fehler aufgrund zu hoher

Wärmesenken-Temperatur

1. Stromspannungs-Fehler.

2. Außenventilator-Systemfehler.

3. Wärmesenken-Installationsfehler.

4. Wärmesenken-Kühlkanal blockiert.

5. IPDU-Leiterpl.-Fehler (TH-Sensorfehler).

Ist Stromspannung normal?*

Ja

Nein

* 380–415V ± 10%


Ist IPDU-Verdrahtung normal?

Ja

Nein

Verdrahtung, z.B: Kabel zum

Verdichter korrigieren.

Ist Innenventilator normal?

Ja

Nein

Ventilator und Ventilatormotor

prüfen.

Ist Befestigung zwischen IPDU und

Wärmesenke lose?

Ja

Schrauben anziehen.

Nein

Ist der Wärmesenken-Kühlkanal

blockiert?

Ja

Blockierung entfernen.

Nein


194


[P10]/[0b]

(RC/AI-NET)

Untercode:

Innengerät-Adresse fehlerhaft.

Innengerät-Überlauf-Fehler 1. Schwimmerschalter-Betriebsfehler.

2. Ablaufpumpen-Betriebsfehler.

3. Ablaufleitung blockiert.

4. Innengerät-Leiterplatten-Fehler.

Ist der Schwimmerschalter-Stecker

(Innengerät-Regelung-Leiterplatte CN34/CN30)

korrekt angeschlossen?

Nein


Ja

Funktioniert der Schwimmerschalter?

Nein

Ist die Verdrahtung normal?

Nein


Ja

Ja



Funktioniert die Ablaufpumpe?

Nein

Ist die Stromversorgung zur

Ablaufpumpe normal?*

Nein



Ja

Ja

Anlaufrohr etc. prüfen

Ablaufpumpe auswechseln

und Verdrahtung prüfen.

* Prüfen, ob 220-240-V-Spannung von Stift 1-3 von CN68 der Innengerät-Leiterplatte vorliegt.

195


[P12]/[11]

(RC/AI-NET)

Innenventilatormotor-Fehler 1. Verdrahtungsfehler am Ventilatormotor-

Stecker.

2. Ventilatormotor-Fehler.

3. Innengerät-Leiterlatten-Fehler.

Hinweis: Nur in Modellen mit Gleichstrom-Ventilatormotoren erkennbar (4-Wege-Kassetten oder Standard-Kanalgeräte).

Die Stromversorgung Turn off power supply. abschalten.

* Detectable in model with DC fan motor

(4-way Air Discharge Cassette, or Concealed Duct Standard type)

Liegt ein Is Anschlussfehler there connection oder error Abtrennung or von

disconnection CN333, CN334 der on Innengerät-Leiterplatte connector CN333, CN334 (MCCof

indoor P.C. 1402) board vor? (MCC-1402)?

Nein NO

Stecker Remove CN333 connectors und CN334 CN333 von der and Innengerät- CN334

on Leiterplatte indoor P.C. (MCC-1402) board (MCC-1402).

entfernen.

Ja

YES

Correct Anschluss connector korrigieren. connection.

Lässt sich Does der fan Ventilator turn without von Hand trouble frei bewegen?

when turning it with hands?

Ja YES

Nein

NO

Innenventilatormotor Replace indoor fan auswechseln. motor.

Ist der resistance Widerstandswert value between zw. jeder each Phase phase auf der

Motorseite at motor side des Ventilatormotor-Steckers of fan connector CN333 an der on

indoor Innenger.-Leiterplatte P.C. board (MCC-1402) correct? korrekt?* *1

Nein NO


Ja YES

**1

• Ist Wicklung 1 (rotes Kabel) an 3 (weißes Kabel), 3 (weißes Kabel) an 5 (schwarzes Kabel), 5 (schwarzes

• Is not Kabel) winding an 1 (rotes (Red Kabel) lead) to offen/kurzgeschlossen? 3 (White lead), 3 (White ‡ Der lead) Widerstandswert to 5 (Black lead), sollte wie folgt sein:

5 (Black 4-Wege-Kassetten

lead) to 1 (Red lead) opened/shorted? Resistance value should satisfy the follows.

[4-way

MMU-AP0091H,

Air Discharge

AP0301

Cassette

‡

type]

ungefähr 70 bis 100 Ω

MMU-AP0091H, MMU-AP0361H, AP0301 AP0561 Approx. ‡ ungefähr 70 35 to 100 bis 50 Ω

MMU-AP0361H, Standard-Kanalgeräte AP0561 Approx. 35 to 50

15 bis 35 Ω

[Concealed • Isolierungs-Widerstand Duct Standard zwischen type] Gehäuse und 1, 3, 5 prüfen? ‡ Sollte mindestens 10 mΩ sein.

15 to 35

• Is not grounded between cabinet and 1, 3, 5? Should be 10 or more

Ist der Is resistance Widerstandswert value auf at der motor Motorseite side ofdes

fan Ventilatormotor-Steckers connector CN334 CN334 on indoor der Innengerät- P.C. board

Leiterplatte (MCC-1402) (MCC-1402) correct? korrekt?** *2

NO Nein


YES Ja

** *2 Den Isolierungs-Widerstandswert des Ventilatormotor-Positionserfassungs-Kreislaufs prüfen.

Check • resistance Ist Wicklg. value 1 (gelbes of fan Kabel) motor an 4 position (rosa Kabel) detective offen/kurzgeschlossen? circuit. ‡ Widerst. sollte 5 - 20 kΩ sein.

• Is not winding 1 (Yellow lead) to 4 (Pink lead) opened/shorted? Resistance should be 5 to 20k

Ist der Is Ausgang output of de indoor Innenventilatormotor-Positions-

fan position

detective Erfassungssignal signal correct? korrekt?*** *3

NO Nein


CN333

YES Ja

*** *3 Das Ventilatormotor-Positionserfassungs-Signal prüfen.

Check • fan Die motor Spannung position zwischen detective CN334 signal. 1 und 5 der Innengerät-Leiterplatte (MCC-1402) bei installiertem

• Measure CN333 voltage und CN334 with tester und eingeschaltetem between CN334 Strom 1 and mit 5 dem on indoor Testgerät P.C. prüfen. board (MCC-1402)

under ‡ condition Den Ventilator of CN333 langsam and von CN334 Hand installed drehen, so and dass power-ON. die Stiftspannung zwischen 0 und 5 V schwankt.

Turn • Zwsichen fan slowly 4 und with 5: hands 5 V. so that pin voltage fluctuates between 0 and 5V.

• Between 4 and 5: 5V

Check Innengerät-Leiterplatte indoor P.C. board prüfen (MCC-1402).

Defekt Failure ‡ auswechseln. Replace

CN334

196


[P13]/[47]

(RC/AI-NET)

Außengerät-Flüssigkeitsrücklauf-

Erfassungsfehler

1. PMV1/PMV2-Fehler.

2. Pd-Sensor, Ps-Sensorfehler.

3. SV2-Kreislauf blockiert.

4. SV3B-Kreislauf blockiert,

Ausgleichsleitung.

5. Leckage an der Haupt-Druckleitung.


Sind Anschlüsse v. Außenger.-PMV1/PMV2 korrekt?

Ja

Nein

Anschlüsse korrigieren.

(CN300, CN301)

Ist Betrieb v. Außengerät-PMV1/PMV2 normal?

Nein

PMV-Fehler.

Ja

Sind die Eigenschaften der Pd-Sensor/Ps-

Sensor-Ausgangsspannung normal?

Ja

Nein

Pd-Sensor/Ps-Sensorfehler.

Ist Ventilspule SV2 korrekt angeschlossen?

Ja

Nein

Anschlüsse korrigieren.

(CV2: CN302)

Sind die Ausgleichsleitungs-Serviceventile aller

Geräte voll geöffnet?

Ja

Nein

Ausgleichsleitungs-Serviceventile

aller Geräte voll öffnen.

Ist Ventil SV3B blockiert?

Nein

Ja

Ventil SV3B reparieren.

Ist Ventil SV3B in einem anderen Gerät desselben

Systems blockiert?

Nein

Ja

Ventil SV3B reparieren.


Während das System im Kühlbetrieb läuft, wurde

in einem Folgegerät ein Hochdruckwert erfasst, bei

dem der Verdichter nicht läuft?

Nein

Ja

Leckendes Rückschlagventil oder die

Haupt-Druckleitung auswechseln.

Die Schnittstellen-Leiterplatte prüfen.

197


[P15]/[AE]

(RC/AI-NET)

Untercode:

01: TS-Zustand

02: TD-Zustand

Gasleck-Erfassungszustand TS


1. Außengerät-Serviceventil geschlossen.


3. TS1-Sensorfehler.

4. Kältemittelmangel, Kältemittelkreislauf

blockiert.





Ja

Nein



1. Stecker


3. Spule


5. Außeng.-Schnittst.-LP

Ja

Nein



Sind die Sensorwiderstands-

Eigenschaften von TS1 normal?

Ja

Nein

* Siehe Außengerät-Temp.-sensor-

Eigenschaften-2.

TS1-Sensor auswechseln.

Tritt Kältemittelgas durch das 4-

Wege-Ventil an der Saugseite aus?

Nein

Ja

4-Wege-Ventil und Spule prüfen und

auswechseln.

Liegt ein Leck an Ventilkreisläufen SV41

und 42 vor?

Nein

Ja

SV41- und SV42-Kreisläufe reparieren.

( )

Spule, Ventilkörper,

Kabelabtrennung etc.

Kältemittelmangel, Blockierung, Rohrleckagen.

(Sicherstellen, dass keine Rohrleckagen vorhanden sind und dann erneut

Kältemittel einfüllen.)

198


[P15]/[AE]

(RC/AI-NET)

Gasleck-Erfassungszustand TD


1. Außengerät-Serviceventil geschlossen.





blockiert.



Ja

Nein



1. Stecker


3. Spule



Ja

Nein




Eigenschaften von TD1, TD2 normal?

Ja

Nein



Sensor TD1 oder TD2 auswechseln.

Ist der SV4-Ventilkreislauf normal?

(Spulen-Fehlinstallation, Ventilleckage.)

Ja

Nein

SV41- und SV42-Kreisläufe reparieren.

( )

Spule, Ventilkörper, Spulen-

Installation, Kabelabtrennung etc..

Sind Innengeräte an einen anderen

Kältekreislauf angeschlossen?

Nein

Ja

( )

Außeng.-Fehlverdrahtgs.-

Prüffunktion benutzen



Rohrleckagen.



199


[P17]/[bb]

(RC/AI-NET)

Verdichtungstemp.-Fehler TD2 1. Außengerät-Serviceventil geschlossen.




blockiert.


6. SV4-Kreislauf-Leck, Fehlinstallation.



Ja

Nein



1. Stecker


3. Spule



Ja

Nein




Eigenschaften von TD2 normal?

Ja

Nein



TD2-Sensor auswechseln.

Tritt Kältemittelgas durch das 4-Wege-

Ventil an der Saugseite aus?

Nein


Ja

SV4-Kreislauf

1. Sind Ventilspulen SV41 und

verkehrt herum installiert?

2. Ist an SV42-Kreislauf eine

Leckage vorhanden?

Nein

Ja

Installation der Ventilspule korrigieren.

Ventil SV42 auswechseln.

Sind Innengeräte an einen anderen

Kältekreislauf angeschlossen?

Nein

Ja

( )

Außeng.-Fehlverdrahtgs.-




Rohrleckagen.



200


[P19]/[08]

(RC/AI-NET)

Untercode:

Außengerä-Nr. erfasst

4-Wege-Ventil-Betriebsfehler 1. 4-Wege-Ventil-Fehler.

2. TS1-/TE1-Sensorfehler.

3. Pd-/Ps-Sensorfehler.

4. TE-/TL-Sensor-Fehlanschluss.

Ist das 4-Wege-Magnetventil an die

Leiterplatte angeschlossen?

Nein


(4-Wege-Magnetventil: CN317)

Ja

Sind Sensoren TS1, TE1, Pd, Ps


Ja

Nein


TS1-Sensor: CN504

TE1-Sensor: CN505

Pd-Sensor: CN501

Ps-Sensor: CN500

Sind die Widerstands-Wert-Charakteristika

der Sensoren TS1 und TE1 normal?

Nein

Sensor auswechseln.

Ja

Sind die Ausgangsspannungs-Charakteristika

der Sensoren Pd und Ps normal?

Nein

Sensor auswechseln.

Ja

Sind Anschluss und Installation der

Sensoren TE1 und TL korrekt?

Nein

Anschluss und Installation korrigieren.

Ja

Die Stromversorgung zurückstellen und

Heiz-Testbetrieb beginnen.

Funktioniert das 4-Wege-Ventil?

Nein

Ja

Tritt Kältemittelgas durch

das 4-Wege-Ventil an der

Saugseite aus?*

Ja

Trat im Testbetrieb kein Fehler auf,

den Betrieb neu starten.

Nein

Fehler, 4-Wege-Ventil.


* Die TS- und TE-Temperatur des Außengeräts prüfen, dessen Verdichter im Betrieb sind.

(Schnittstelle) SW01=[1], SW02=[6], SW03=[2] ‡ TS-Sensortemperatur

SW01=[1], SW02=[7], SW03=[2] ‡ TE-Sensortemperatur

Bewertungskriterien

TE-Sensor: Normal, wenn TE ≤ 20°C außer im Sommer (Außentemp. max. 20°C)

TS-Sensor: Normal, wenn TS ≤ 40°C außer im Sommer (Außentemp. max. 20°C)

201


[P20]/[22]

(RC/AI-NET)

Hochdruck-Schutzbetrieb 1. Pd-Sensorfehler.


3. Innen-/Außenventilator-Fehler.


5. Innen-/Außen-Wärmetauscher blockiert





10. Rückschlagventil der Haupt-Druckleitung

defekt.

11. Zu viel Kältemittel.

Sind die Serviceventile voll geöffnet?

Ja

Sind die Hochdrucksensor-Charakteristika

normal?

Ja

Nein

Nein


Teile prüfen.


Stromversorgung zurückstellen und einen

jahreszeitmäßigen Testbetrieb starten.

Kühlung ‡ zu B (siehe unten)

Heizung ‡ zu C (siehe Seite 203)

B Kühlbetrieb

* 1. Zur Druckmessung ein an den Prüfanschluss angeschl. Manometer verwenden.

2. Druckanzeige auf der 7-stelligen Anzeige.


Sind 1 und 2, 3 unterschiedlich, kann ein Drucksensor-Fehler vorliegen.

Sind 2 und 3 unterschiedlich, die Schnittstelle-Leiterplatte prüfen.

Läuft der Außenventilator normal?

Nein

Fehlerhafte Teile reparieren.

Ja

Liegt eine Beschädigung vor?

Nein

Ist das Außengerät-PMV normal?

Ja

Ist der Wärmetauscher-Betrieb blockiert?



Ja

Nein

Ja


(Anschluss, Ventilator-IPDU, Ventilatormotor,

Verdrahtung)

Fehlerhafte Position korrigieren.

(Anschlussverdrahtung, Spulenmontage,

Ventilblockierung etc.)


Nein

Ist der SV2-Kreislauf normal?

Ja


Ja

Nein

Nein


(Spulenfehler, Blockierung, Kabelabtrennung etc.)


(Spulenfehler, Blockierung, Kabelabtrennung etc.)

Funktioniert das Rückschlagventil der Haupt-

Druckleitung normal?

Ja

Nein

Rückschlagventil reparieren ‡ auswechseln

Zu viel Kältemittel, Blockierung, Rohrleckage,

anormale Überlastung.

Fortsetzung nächste Seite

202

Fortsetzung Heizbetrieb

von Seite 202

C

Heizbetrieb

Läuft der Innenventilator normal?

Ja

Ist das Innengerät-PMV normal?

Ja

Nein

Nein

Ist der Anschluss von

Innen-Wärmetauscher,

Ventilator oder Ventilatormotor

normal?

Ja

Nein


Ist der Spulenanschluss

normal?

Nein

Sind die Widerstands-

Charakteristika v. Sensor

TC2 und TCJ normal?

Nein

Ja

Ja


Sensor TC2 oder TCJ auswechseln.

Ist das PMV blockiert?

Ja

Nein




Ist das Rückschlagventil der

Haupt-Druckleitung normal?

Ja

Nein

Rückschlagventil reparieren ‡

auswechseln

Ist der Wärmetauscher-

Betrieb blockiert?

1. Luftfilter blockiert



Ja


Nein


Ja

Sind Innengeräte von anderen

Kältekreisen angeschlossen?

Ja

Nein

Nein

( )

Außengerät-Fehlverdrahtungs-



( Spulenfehler, Blockierung,

)

Kabelabtrennung etc.



Rohrleckage, anormale Überlastung.

203


[P22]/[1A]

(RC/AI-NET)

Außenventilator-IPDU-Fehler 1. Ventilatorsperre.

2. Ventilator-IPDU-Leiterplatten-Fehler.

3. Überlastung.

4. Externe Ursache, z.B. Überstrom.

5. Ventilator-IPDU-Stromleiterplatten-Fehler.

Untercode:

0*: IGBT-Kurzschluss 1*: Positionserfassungs-Kreislauf-Fehler

3*: Motorsperren-Fehler 4*: Motorstrom-Fehler erfasst

C*: TH-Sensorfehler (Wärmesenken-Überhitzung) D*: TH-Sensorfehler

E*: V GS-Fehler

Sind Kabelanschlüsse an Ventilator-

IPDU + Strom-Leiterpl.-baugr. normal?

Nein

Kabelanschlüsse korrigieren.

Ja

Ist der Außenventilatormotor gesperrt?

Nein

Sind die Befestigungen zwischen

Ventilator-IPDU und Wärmesenke lose?

Ja

Ja

Ja

Motor auswechseln.

Schrauben etc. anziehen.

Ist Untercode d. Außeng.-Schnittst.-LP [0d]?

Nein

Ja

Ventilator-IPDU auswechseln.

Ist der Auslass des Außengeräts

behindert oder bläst Luft darauf und

verursacht eine Überlastung?

Nein

Ja

Die Ursache der Überlastung beseitigen.

Ventilator-IPDU prüfen.

204


[P26]/[14]

(RC/AI-NET)

Untercode:



G-Tr-Kurzschlussschutz-Fehler 1. Außengerätstrom-Fehler.

2. IPDU-Fehler/Kabelanschluss-Fehler.

3. Verdichter-Fehler.


Ist die Stromspannung zum Außengerät

normal?

Ja

Nein


Ist der Kabelanschluss an der IPDU-

Leiterplatte normal?

Ja

Nein

Kabelanschlüsse korrigieren.

Ist eine Sicherung durchgebrannt?

Nein

Ja

Durchgebrannte Sicherung an der

IPDU-Leiterplatte auswechseln.

Ist der Verdichterbetrieb normal?

Ja

Nein

Verdichter auswechseln.

Ist der Gleichricht-Kondensator normal?

(1500 µF, 350 V)

Ja

Nein

Aussehen des Leistungsventils

prüfen.

Die IPDU-Leiterplatte auswechseln.

205


[P29]/[16]

(RC/AI-NET)

Untercode:



Verdichterpositions-

Erfassungskreislauf-Fehler

1. Kabelanschluss-Fehler.



Sind die Verdichteranschlüsse und -kabel

normal?

Ja

Nein

Kreislauf und Kabel prüfen und

korrigieren, d.h. Verdichter, etc.

Ist er geerdet?

Ja

Nein

Verdichterfehler ‡ auswechseln.

Liegt ein Wicklungs-Kurzschluss vor?

(Ist Wicklungs-Widerstand 0,6 bis 1,2 Ω?)

Nein

Ja


Ist der Wicklungsschaltkreis offen?

Nein

Ja





[P31]/[47]

(RC/AI-NET)

Fehler eines anderen Innengeräts

(Gruppen-Folgegerät-Fehler)

Folge-Innengerät-Fehler (Gruppenfehler).

Erfasst das Leitgerät der Gruppe [E03, L03, L07, L08 error], zeigt (zeigen) das (die) Folgegerät(e) der Gruppe Fehler [P31] und schalten ab. Es erscheinen keine

Prüfcode- oder Alarmanzeigen auf der Haupt-Fernbedienung.

206


[-]/[97]

(-/AI-NET)

AI-NET-Kommunikationssystem-

Fehler

AI-NET-Kommunikationssystem-Fehler.

Sind die AI-NET X- und Y-

Verbindungsleitungen normal?

Ja

Nein


Sind Stecker CN01,

CN02 und CN03 auf der

Netzwerk-Adapter-Leiterplatte

(MCC-1401) und Stecker CN309

und CN41 auf der Innengerät-

Leiterplatte normal?

Ja

Nein

Steckeranschluss korrigieren.

Sind die Fernbedienungs-

Verbindungsleitungen (A, B)

normal?

Ja

Lieget ein Anschlussfehler der

Stromleitung vor?

Nein

Ist die Netzstromversorgung


Ja


Nein

Nein

Ja

Nein

Ja

Anschluss der Klemmen A, B prüfen. Verbindungsleitung

der Fernbedienung korrigieren.

Die Stromleitung korrigieren.

Die Netzstromversorgung einschalten.

Fehlercode löschen.

Wurde die Netzwerk-Adresse

von der Haupt-Fernbedienung

geändert?

Nein

Liegen Störungen etc. vor?

Nein

Ja

Ja

Störungen etc. beseitigen

Sind andere Innengeräte

von d. Zentral- AI-NET-

Fernbedienung regelbar oder

ist der Betriebsstatus des

Innengeräts gleich?

Ja

Nicht vorgesehen (andere sind gleich)

Den Zentralregler prüfen.


Leuchtet die Netzwerk-Adapter-

Leiterplatten-LED (D01) auf?

Ja

Nein

Kann d. Innengerät

von der Haupt-

Fernbedienung

geregelt werden?

Ja

Nein



Stromtransformator des Netzwerk-Adapter-Leiterplatte

(MCC-1401).


207

CN30

SW06

D600

CN31

CN32

D601

SW07


SW08

SW05

SW09

SW04

D602 D603 D604

SW15

9-6. 7-stellige Anzeigefunktion

7-stellige Anzeige auf dem Außengerät (Schnittstellen-Leiterplatte)

Auf der Schnittstellen-Regelungs-Leiterplatte ist eine 7-stellige Leuchtdiode zur Prüfung des Betriebsstatus.

Der angezeigte Inhalt wird durch Kombination der Einstellwerte der Drehschalter (SW01, SW02 und SW03) auf der

Schnittstellen-Leiterplatte geändert.

7-stellige

Anzeige A

7-stellige

Anzeige B

Schnittstellen-

Leiterplatte

CN30

SW06

CN31

SW07

SW08 SW09

SW05 SW15

D600

CN32 SW04

D601 D602 D603 D604

2.

Stelle

1.

Stelle

3.

Stelle

2.

Stelle

1.

Stelle

Display A


Display B

Prüfvorgang, wenn das System wegen eines Fehlers abgeschaltet hat

Hat das System wegen eines Fehlers im Außengerät abgeschaltet, den folgenden Prüfvorgang durchführen.

1. Die Außengerät-Bleche öffnen und dann die 7-stellige Anzeige prüfen. Der Fehlercode wird auf der rechten

Seite der 7-stelligen Anzeige B gezeigt.

[U1] [OOO] ([OOO]: Fehlercode)

* Drehschalter-Einstellung zur Bestätigung des Fehlercodes: SW01 [1], SW02 [1], SW03 [1].

Der Fehlercode [OOO] wird jedoch drei Sekunden lang und der Untercode [OOO] 1 Sekunde lang

abwechselnd gezeigt, wenn ein Untercode vorhanden ist.

2. Den Fehlercode bestätigen und dann den für die Fehlerdiagnose beschriebenen Prüfvorgang befolgen.

3. [U1] [E28] auf der 7-stelligen Anzeige weisen auf einen Fehler am Folgegerät hin.

Schalter SW04 am Leitgerät mindestens 2 Sekunden lang gedrückt halten.

Nur der Ventilator des Außengeräts mit einem Fehler läuft. Das Blech des entsprechenden Geräts öffnen und

dann den Fehlercode auf der 7-stelligen Anzeige bestätigen.

4. Den Prüfvorgang auf der Basis jedes Fehlercodes durchführen.

Erklärung der Prüfanzeige


208

1. Datenanzeige der Systeminformationen (nur am Leit-Außengerät angezeigt)

SW01 SW02 SW03 Anzeige-Inhalt

1 1 3 Kältemittelname Zeigt den Kältemittelnamen A B

2 Systemleistung A [ 5] bis [48] : 5 bis 48 PS

3 Anzahl der Außengeräte A [ 1] bis [ 4] : 1 bis 4 Geräte

4 Anzahl angeschlossener Innengeräte/

Anzahl Geräte mit Kühlthermostat EIN

5 Anzahl angeschlossener Innengeräte/

Anzahl Geräte mit Heizthermostat EIN

Modell mit Kältemittel R-410A r4 10A

Modell mit Kältemittel R-407C r4 07C

B

[PS]

B [ P]

A

B

A

B

[ 0] bis [48] : 0 bis 48 Geräte (Anzahl angeschlossener Geräte)

[C0] bis [C48] : 0 bis 48 Geräte (Anzahl Geräte mit Kühlthermostat EIN)

[ 0] bis [48] : 0 bis 48 Geräte (Anzahl angeschlossener Geräte)

[H0] bis [H48] :0 bis 48 Geräte (Anzahl Geräte mit Heizthermostat EIN)

6 Verdichterbefehl-Korrekturmenge A Daten werden im Hexadezimal-Format angezeigt

7 Freigaberegelung A Normalzeit : [ r], bei Freigabe-Regelung: [r1]

B

B [ P]

8 Ölausgleichsregelung A Normalzeit : [oiL-0]

B

Bei Ölausgleich : [oiL-1]

9 Ölausgleichsanforderung A Anzeige mit Segment-Leuchtdiode-Beleuchtungsweise

B

Anzeige A

Anzeige B

F

E

A

G B

C

D Dp U2 U3 U4

F im linken Bild leuchtet auf:

Leitgerät fordert Ölausgleich

C im linken Bild leuchtet auf:

Folgegerät fordert Ölausgleich

(Außengerät-Nummer)

10 Kältemittel-/Ölrückgewinnungsbetrieb A Beim Senden des Kühlungs-Kältemittel-/Ölrückgewinnungs-Signals : [C1].

Normalzeit : [C ]

11 Automatische Adresse A [Ad]

12 Anforderungs-Betrieb A [dU]

B

Beim Senden des Heizungs-Kältemittel-/Ölrückgewinnungs-Signals : [H1].

Normalzeit : [H ]

B Automatische Adressierung : [FF], Normalzeit : [ ]

B Normalzeit : [ ]. 50% bis 90% : [ 50 bis 90]

Bei Regelung durch Verbindungsleitungs-Eingabe : [E50 bis E90]

13 Wahlweise Regelung (Leiterplatten-Eingabe) Zeigt den gewählten Regelungsstatus an A B

14 Options-Regelung (BUS-Leitungs-Eingabe) Wie oben

15 Nicht verwendet

16 - A -

Betriebsmodus-Wahl : Heizung mit Vorrang (normal) h.* *.*.*.

Vorrang für Kühlung c.* *.*.*.

Nur Heizung H.* *.*.*.

Nur Kühlung C.* *.*.*.

Vorrang der Zahl der eingeschalteten Innengeräte n.* *.*.*.

Vorrang für spezifisches Innengerät U.* *.*.*.

Gruppenstart/-stop : normal *. ... . *.*.*.

Start-Eingabe *.1. *.*.*.

Stop-Eingabe *.0. *.*.*.

Leiser Nachtbetrieb : normal *.*.

...

.*.*.

Betriebs-Eingabe *.*. 1.*.*.

Schnee-Ventilatorbetrieb : normal *.*. *. ... .*.

B -

Betriebs-Eingabe *.*. *.1.*.

* Markierung: bedeutet Anzeige ist leer

209

2. Datenanzeige der Außengerät-Informationen (an jedem Außengerät angezeigt)


1 1 1 Fehlerdaten A Zeigt Außengerät-Nummer an: [U1] bis [U4]

2 - A -

B

Zeigt Prüfcode (nur der neueste Code wird angezeigt).

Kein Fehlercode: [- - -]

Untercode: Fehlercode [* * *] 3 Sekunden lang, Untercode [- * *] 1 Sekunde lang

abwechselnd.

Drucktaste: Nur Ventilator des Geräts m. Fehler läuft. 7-stellig A: [E1]

Drucktaste: Nur Ventilator v. normalen Gerät läuft. 7-stellung A: [E0]

Drucktaste: Unterbrechung des Ventilatorbetriebs

B -

3 Betriebs-Modus A Stop: [ ]

Normal Kühlung: [ C], Normal Heizung: [ H], Normal Abtauen: [ J]

4 Außengerät-PS A 5 PS: [ 5], 6 PS: [ 6], 8 PS: [ 8], 10 PS: [10], 12 PS: [12]

5 Verdichter-Betriebsbefehl A Betriebsbefehl Verdichter Nr. 1 wird angezeigt.

Daten werden im Hexadezimal-Format angezeigt: [00 to FF]

B -

B

B

[PS]

6 Außenventilator-Stufe A [FP]

Betriebsbefehl Verdichter Nr. 2 wird angezeigt.

Daten werden im Hexadezimal-Format angezeigt: [00 to FF]

Drucktaste:

7-stellige Anzeige (A/B):

B Schritt 0 bis 31: [ 0 bis 31]

7 Verdichter-Backup A Zeigt Einstellungsstatus von Verdichter Nr. 1

Normal: [ ], Backup-Einstellung: [C1]

8 - A -

B Zeigt Einstellungsstatus von Verdichter Nr. 2

Normal: [ ], Backup-Einstellung: [C2]

B -

Inverterfrequenz wird in Dezimalformat umgewandelt.

[* * ] [* * H] (Normale Anzeige durch Drücken von )

9 Ausgangsdaten 4-Wege-Ventil Zeigt Regelungs-Ausgangsstatus des Magnetventils A B

4-Wege-Ventil: EIN H. 1 ... ... ...

4-Wege-Ventil: AUS H. 0 ... ... ...

10 SV2-Ventil-Ausgangsdaten SV2: EIN/SV5: AUS 2. 1 ... 5. 0

SV2: AUS/SV5: EIN 2. 0 ... 5. 1

11 SV3A -Ventil-Ausgangsdaten SV3A: EIN/SV3B: AUS/SV3C: AUS/SV3D: AUS 3. 1 0 0 0

SV3A: AUS/SV3B: EIN/SV3C: AUS/SV3D: AUS 3. 0 1 0 0

SV3A: AUS/SV3B: AUS/SV3C: EIN/SV3D: AUS 3. 0 0 1 0

SV3A: AUS/SV3B: AUS/SV3C: AUS/SV3D: EIN 3. 0 0 0 1

12 SV41-Ventil-Ausgangsdaten SV41: EIN/SV42: AUS 4. ... 1 0 ...

SV41: AUS/SV42: EIN 4. ... 0 1 ...

13 - ... ... ... ... ...

- ... ... ... ... ...

14 PMV1/PMV2-Öffnung Zeigt Öffnungsangaben (dezimal) (Gesamtöffnung) * * * *. P

15 - - ... * * *. P

16 Ölstands-Beurteilungsstatus A [oL]

Drucktaste: Die folgenden Daten werden 2 Sekunden lang angezeigt.

* Bei Ölmangel in Verdichter 1: [L ...],

Bei Ölmangel in Verdichter 2: [... L]

B Erste Anzeige: [... ... ...], Ölstand-Bewertungsergebnis: [A. #. *]

Bewertungsergebnis für Verdichter 1 in [#], Verdichter 2 in [ * ]

(0: Normal, 1, 2: Mangel) wird angezeigt.

210

3. Datenanzeige des Außenzyklus (an jedem Außengerät angezeigt)


1 1 2 Pd-Druckdaten Pd-Druck (MPaG) wird im Dezimalformat angezeigt.

(MPaG: Ungefähr 1/10 des Werts der Angaben in kg/cm 2 G)

A

B

P d. *. * *

2 Ps-Druckdaten Ps-Druck (MPaG) wird im Dezimalformat angezeigt. P S. *. * *

3 PL-Druckumwandlungsdaten Geschätzter Flüssigkeitsleitungs-Druck (MPaG) im Dezimalformat. P L. *. * *

4 TD1-Sensordaten Temperatursensor-Daten (°C) im Dezimalformat.

Symbol t d 1

• Symbolanzeige wird 1 Sekunde und Datenanzeige 3

Sekunden abwechselnd angezeigt.

Daten * * *. *

5 TD2-Sensordaten • Daten angezeigt in [ * ].

Symbol t d 2

• Negative Daten angezeigt in [- * * * *].

Daten * * *. *

6 TS-Sensordaten Symbol t S

Daten * * *. *

7 TE-Sensordaten Symbol t E

Daten * * *. *

8 - Symbol - -

Daten - -

9 TL-Sensordaten Symbol t L

Daten * * *. *

10 TO-Sensordaten Symbol t o

Daten * * *. *

11 TK1-Sensordaten Symbol F 1

Daten * * *. *


Daten * * *. *


Daten * * *. *


15 - A -

B -

16 - A -

B

Daten * * *. *

4. Datenanzeige des Außenzyklus (am Leitgerät angezeigt)

* Diese Methode wird verwendet, wenn Informationen über das Folgegerät auf der 7-stelligen Anzeige des Leitgeräts gezeigt werden.


3 1 1 to 3 Fehlerdaten A [U. *] *: SW03 Einstellungsnummer + 1 Nummer (Außengerät-Nummer U2 bis U4)

B

Fehlercode wird angezeigt (nur der neueste Fehlercode)

Kein Fehlercode: [– – –]

2 Installierter Verdichtertyp A [U. *] *: SW03 Einstellungsnummer + 1 Nummer (Außengerät-Nummer U2 bis U4)

3 Außengerät-Leistung A

B [U. *] *: SW03 Einstellungsnummer + 1 Nummer (Außengerät-Nummer U2 bis U4)

B

8 PS: [ …… 8]. 10 PS: [ … 1 0], 5 to 12 PS

4 Verdichterbetriebs-Befehl A [U. *] *: SW03 Einstellungsnummer + 1 Nummer (Außengerät-Nummer U2 bis U4)

B

Verdichter Nr. 1 EIN: [C10], Verdichter Nr. 2 EIN: [C01]

Für nicht angeschlossenen Verdichter wird “ – ” angezeigt.

5 Ventilatorbetriebs-Modus A [U. *] *: SW03 Einstellungsnummer + 1 Nummer (Außengerät-Nummer U2 bis U4)

B Stop-Zeit: [F … 0], Modus 31: [F 3 1]

6 Freigabesignal A [U. *] *: SW03 Einstellungsnummer + 1 Nummer (Außengerät-Nummer U2 bis U4))

B Normalzeit: [r … … ], Freigabe erhalten: [r … 1]

7 Ölstand-Bewertung A [U. *] *: SW03 Einstellungsnummer + 1 Nummer (Außengerät-Nummer U2 bis U4)

Hinweis: Das Folgegerät wird durch Änderung von SW03 eingestellt.

B Normalzeit: [ … … … ], Ölmangel: [ … … L]

SW03 1 2 3

7-stellige Anzeige A U2 U3 U4

211

5. Datenanzeige der Innengerät-Informationen (nur auf dem Leitgerät angezeigt)


4 1 to 16 1 to 3 Empfangsstatus der Innengerät-

BUS-Kommunikation

B Empfang: [ … … 1], Kein Empfang: [ … … … ]

5 Innengerät-Prüfcode B Kein Prüfcode: [– – –]

6 Innengerät-Leistung (PS) B 0. 2, 0. 5, 0. 8, … 1, 1. 2, 1. 7, … 2, 2. 5, … 3, 3. 2, … 4, … 5, … 6, … 8, 1 0, 1 6, 2 0

7 Inneng.-Anfordergs.-befehl (Code S) B Daten werden im Hexadezimal-Format angezeigt [ … … 0 to … … F] : Heizung

8 Innengerät-PMV-Öffnungsdaten B Daten werden im Hexadezimal-Format angezeigt

9 Indoor TA-Sensordaten B Daten werden im Hexadezimal-Format angezeigt

10 Indoor TF-Sensordaten B Daten werden im Hexadezimal-Format angezeigt

11 Indoor TCJ-Sensordaten B Daten werden im Hexadezimal-Format angezeigt

12 Indoor TC1-Sensordaten B Daten werden im Hexadezimal-Format angezeigt

13 Indoor TC2-Sensordaten B Daten werden im Hexadezimal-Format angezeigt

Hinweis: Innengerät-Adressen-Nr. wird durch Ändern von SW02 und SW03 gewählt.

SW03 SW02 Innengerät-Adresse 7-stellige Anzeige A

1 1 to 16 SW02 Einstellungsnr. [01] bis [16]

2 1 to 16 SW02 Einstellungsnr. + 16 [17] bis [32]

3 1 to 16 SW02 Einstellungsnr. + 32 [33] bis [48]

6. Außengerät-EEPROM-Fehlercode-Anzeige (nur auf dem Leitgerät angezeigt)

* Der neueste an das EEPROM geschriebene Fehlercode jedes Außengeräts wird angezeigt (wird zur Bestätigung des Fehlercodes nach Rückstellung der

Stromversorgung verwendet).

SW01 bis 03 wie in der nachstehenden Tabelle gezeigt einstellen und dann SW04 mindestens 5 Sekunden lang drücken, um einen Fehlercode anzuzeigen.

SW01 SW02 SW03 Anzeige-Inhalt 7-stellige Anzeige

A B

1 1 16 Der letzte Fehlercode von Leitgerät 1 (U1) E. r 1. - -

2 Der letzte Fehlercode von Folgegerät 1 (U2) E. r 2. - -



212

9-7. Sensor-Charakteristika

9-7-1. Außengerät

Temperatursensor-Charakteristika

40

Charakteristik-3

Außeng.-Sensoren TS1, TO, TL

200


Außengerät-SensorenTD1, TD2,

TK1, TK2, TK3, TK4

10

Widerstand [kΩ]

30

20

10


150

100

50

5

Widerstand [kΩ] (min. 65°C)

0

-10

0 10 20 30 40 50 60 70

Temperatur [°C]

0

10 20 30 40 50 60 100 110 120 130 140 150


0

200


Außenger.-Sensor TE1

20

Widerstand [kΩ] (max. 10°C)

150

100

50

15

10

5


0

-30 -20 -10 0 10 20 30 40 50 60 70 80 90 100

0


213

Drucksensor-Charakteristika

• E/A-Kabelanschluss-Tabelle

Stift-Nr. Hochdruckseite (Pd) Niederdruckseite (Ps)

Name Eingang/Ausgang Kabelfarbe Name Eingang/Ausgang Kabelfarbe

1 AUSGANG Weiß - -

2 - - AUSGANG Weiß

3 ERDE Schwarz ERDE Schwarz

4 + 5 V Rot + 5 V Rot

• Ausgangsspannung - Druck

Hochdruckseite (Pd) Niederdruckseite (Ps)

0,5 bis 3,9 V GS 0,5 bis 3,5 V GS

0 bis 3,33 MPa 0 bis 0,98 MPa

5

5

Ausgang, Hochdruckseite (V)

3.9

Ausgang, Niederdruckseite (V)

3.5

0.5

0

3.33 4.41 5.1

Druck (MPa)

0.5

0

0.98 1.47 5.1

Druck (MPa)

9-7-2. Innengerät

Temperatursensor-Charakteristika

40

Charakteristika-1

Inneng.-Sensor TA

200

Charakteristika-2

Inneng.-Sensoren TC1, TC2, TCJ

20


30

20

10

Widerstand [kΩ] (max. 10°C)

150

100

50

15

10

5


0

10 20 30 40 50


0

-30 -20 -10 0 10 20 30 40 50 60 70 80 90 100


0

214

9-8. Drucksensor-Ausgangstest


Pd-Sensor-Charakteristika

0,5- bis 5-V-Ausgang bei 0 bis 4,41 MPa.

Spannungstest zw. Stiften CN501 1 und 3 an der Außengerät Schnitts.-Leiterpl. (Testgerät – Sonde bei Stift 3 )

Volt

Pd

(MPa)

Pd

(kg/cm 2 )

Volt

Pd

(MPa)

Pd

(kg/cm 2 )

Volt

Pd

(MPa)

Pd

(kg/cm 2 )

Volt

Pd

(MPa)

Pd

(kg/cm 2 )

Volt

Pd

(MPa)

Pd

(kg/cm 2 )

0,00 0,00 0,0

1,00 0,49 5,0

1,99 1,46 14,9

2,99 2,44 24,9

3,98 3,42 34,8

0,02 0,00 0,0

1,02 0,51 5,2

2,01 1,48 15,1

3,01 2,46 25,1

4,00 3,44 35,0

0,04 0,00 0,0

1,04 0,53 5,4

2,03 1,50 15,3

3,03 2,48 25,3

4,02 3,45 35,2

0,06 0,00 0,0

1,06 0,54 5,5

2,05 1,52 15,5

3,05 2,50 25,5

4,04 3,48 35,4

0,08 0,00 0,0

1,07 0,56 5,7

2,07 1,54 15,7

3,07 2,52 25,7

4,06 3,49 35,6

0,10 0,00 0,0

1,09 0,58 5,9

2,09 1,56 15,9

3,09 2,54 25,9

4,08 3,51 35,8

0,12 0,00 0,0

1,11 0,60 6,1

2,11 1,58 16,1

3,11 2,56 26,1

4,10 3,53 36,0

0,14 0,00 0,0

1,13 0,62 6,3

2,13 1,60 16,3

3,13 2,57 26,3

4,12 3,55 36,2

0,16 0,00 0,0

1,15 0,64 6,5

2,15 1,62 16,5

3,15 2,59 26,4

4,14 3,57 36,4

0,18 0,00 0,0

1,17 0,66 6,7

2,17 1,64 16,7

3,16 2,61 26,6

4,16 3,59 36,6

0,20 0,00 0,0

1,19 0,68 6,9

2,19 1,66 16,9

3,18 2,63 26,8

4,18 3,61 36,8

0,22 0,00 0,0

1,21 0,70 7,1

2,21 1,67 17,1

3,20 2,65 27,0

4,20 3,63 37,0

0,23 0,00 0,0

1,23 0,72 7,3

2,23 1,69 17,3

3,22 2,67 27,2

4,22 3,65 37,2

0,25 0,00 0,0

1,25 0,74 7,5

2,25 1,71 17,5

3,24 2,69 27,4

4,24 3,67 37,4

0,27 0,00 0,0

1,27 0,76 7,7

2,27 1,73 17,7

3,26 2,71 27,6

4,26 3,69 37,6

0,29 0,00 0,0

1,29 0,77 7,9

2,29 1,75 17,9

3,28 2,73 27,8

4,28 3,70 37,8

0,31 0,00 0,0

1,31 0,79 8,1

2,31 1,77 18,0

3,30 2,75 28,0

4,30 3,72 38,0

0,33 0,00 0,0

1,33 0,81 8,3

2,32 1,79 18,2

3,32 2,77 28,2

4,32 3,74 38,2

0,35 0,00 0,0

1,35 0,83 8,5

2,34 1,81 18,4

3,34 2,79 28,4

4,24 3,76 38,4

0,37 0,00 0,0

1,37 0,85 8,7

2,36 1,83 18,6

3,36 2,80 28,6

4,36 3,78 38,6

0,39 0,00 0,0

1,39 0,87 8,9

2,38 1,85 18,8

3,38 2,82 28,8

4,38 3,80 38,8

0,41 0,00 0,0

1,41 0,89 9,1

2,40 1,87 19,0

3,40 2,84 29,0

4,40 3,82 38,9

0,43 0,00 0,0

1,43 0,91 9,3

2,42 1,89 19,2

3,42 2,86 29,2

4,41 3,84 39,1

0,45 0,00 0,0

1,45 0,93 9,5

2,44 1,90 19,4

3,44 2,88 29,4

4,43 3,86 39,3

0,47 0,00 0,0

1,47 0,95 9,6

2,46 1,92 19,6

3,46 2,90 29,6

4,45 3,88 39,5

0,49 0,00 0,0

1,48 0,97 9,8

2,48 1,94 19,8

3,48 2,92 29,8

4,47 3,90 39,7

0,51 0,01 0,1

1,50 0,99 10,0

2,50 1,96 20,0

3,50 2,94 30,0

4,49 3,92 39,9

0,53 0,03 0,3

1,52 1,00 10,2

2,52 1,98 20,2

3,52 2,96 30,2

4,51 3,93 40,1

0,55 0,05 0,5

1,54 1,02 10,4

2,54 2,00 20,4

3,54 2,98 30,4

4,53 3,95 40,3

0,57 0,07 0,7

1,56 1,04 10,6

2,56 2,02 20,6

3,56 3,00 30,5

4,55 3,97 40,5

0,59 0,08 0,9

1,58 1,06 10,8

2,58 2,04 20,8

3,57 3,02 30,7

4,57 3,99 40,7

0,61 0,10 1,1

1,60 1,08 11,0

2,60 2,06 21,0

3,59 3,03 30,9

4,59 4,01 40,9

0,63 0,12 1,3

1,62 1,10 11,2

2,62 2,08 21,2

3,61 3,05 31,1

4,61 4,03 41,1

0,65 0,14 1,4

1,64 1,12 11,4

2,64 2,10 21,4

3,63 3,07 31,3

4,63 4,05 41,3

0,66 0,16 1,6

1,66 1,14 11,6

2,66 2,12 21,6

3,65 3,09 31,5

4,65 4,07 41,5

0,68 0,18 1,8

1,68 1,16 11,8

2,68 2,13 21,8

3,67 3,11 31,7

4,67 4,09 41,7

0,70 0,20 2,0

1,70 1,18 12,0

2,70 2,15 22,0

3,69 3,13 31,9

4,69 4,11 41,9

0,72 0,22 2,2

1,72 1,20 12,2

2,72 2,17 22,2

3,71 3,15 32,1

4,71 4,13 42,1

0,74 0,24 2,4

1,74 1,21 12,4

2,73 2,19 22,3

3,73 3,17 32,3

4,73 4,15 42,3

0,76 0,26 2,6

1,76 1,23 12,6

2,75 2,21 22,5

3,75 3,19 32,5

4,75 4,16 42,5

0,78 0,28 2,8

1,78 1,25 12,8

2,77 2,23 22,7

3,77 3,21 32,7

4,77 4,18 42,7

0,80 0,30 3,0

1,80 1,27 13,0

2,79 2,25 22,9

3,79 3,23 32,9

4,79 4,20 42,9

0,82 0,31 3,2

1,82 1,29 13,2

2,81 2,27 23,1

3,81 3,25 33,1

4,81 4,22 43,0

0,84 0,33 3,4

1,84 1,31 13,4

2,83 2,29 23,3

3,83 3,26 33,3

4,82 4,24 43,2

0,86 0,35 3,6

1,86 1,33 13,6

2,85 2,31 23,5

3,85 3,28 33,5

4,84 4,26 43,4

0,88 0,37 3,8

1,88 1,35 13,8

2,87 2,33 23,7

3,87 3,30 33,7

4,86 4,28 43,6

0,90 0,39 4,0

1,90 1,37 13,9

2,89 2,35 23,9

3,89 3,32 33,9

4,88 4,30 43,8

0,92 0,41 4,2

1,91 1,39 14,1

2,91 2,36 24,1

3,91 3,34 34,1

4,90 4,32 44,0

0,94 0,43 4,4

1,93 1,41 14,3

2,93 2,38 24,3

3,93 3,36 34,3

4,92 4,34 44,2

0,96 0,45 4,6

1,95 1,43 14,5

2,95 2,40 24,5

3,95 3,38 34,5

4,94 4,36 44,4

0,98 0,47 4,8

1,97 1,44 14,7

2,97 2,42 24,7

3,97 3,40 34,7

4,96 4,38 44,6

4,98 4,39 44,8

215


Ps-Sensor-Charakteristika

0,5- bis 5-V-Ausgang bei 0 bis 4,41 MPa.

Spannungstest zw. Stiften CN501 2 und 3 an der Außengerät Schnitts.-Leiterpl. (Testgerät – Sonde bei Stift 3 )

Volt

Ps

(MPa)

Ps

(kg/cm 2 )

Volt

Ps

(MPa)

Ps

(kg/cm 2 )

Volt

Ps

(MPa)

Ps

(kg/cm 2 )

Volt

Ps

(MPa)

Ps

(kg/cm 2 )

Volt

Ps

(MPa)

Ps

(kg/cm 2 )

0,00 0,00 0,0

1,00 0,16 1,7

1,99 0,49 5,0

2,99 0,81 8,3

3,98 1,14 11,6

0,02 0,00 0,0

0,04 0,00 0,0

0,06 0,00 0,0

0,08 0,00 0,0

0,10 0,00 0,0

0,12 0,00 0,0

0,14 0,00 0,0

0,16 0,00 0,0

0,18 0,00 0,0

0,20 0,00 0,0

0,22 0,00 0,0

0,23 0,00 0,0

0,25 0,00 0,0

0,27 0,00 0,0

0,29 0,00 0,0

0,31 0,00 0,0

0,33 0,00 0,0

0,35 0,00 0,0

0,37 0,00 0,0

0,39 0,00 0,0

0,41 0,00 0,0

0,43 0,00 0,0

0,45 0,00 0,0

0,47 0,00 0,0

0,49 0,00 0,0

0,51 0,00 0,0

0,53 0,01 0,1

0,55 0,02 0,3

0,57 0,02 0,2

0,59 0,03 0,3

0,61 0,03 0,4

0,63 0,04 0,4

0,65 0,05 0,5

0,66 0,05 0,5

0,68 0,06 0,6

0,70 0,07 0,7

0,72 0,07 0,7

0,74 0,08 0,8

0,76 0,09 0,9

0,78 0,09 0,9

0,80 0,10 1,0

0,82 0,11 1,1

0,84 0,11 1,1

0,86 0,12 1,2

0,88 0,12 1,3

0,90 0,13 1,3

0,92 0,14 1,4

0,94 0,14 1,5

0,96 0,15 1,5

0,98 0,16 1,6

1,02 0,17 1,7

1,04 0,18 1,8

1,06 0,18 1,8

1,07 0,19 1,9

1,09 0,19 2,0

1,11 0,20 2,0

1,13 0,21 2,1

1,15 0,21 2,2

1,17 0,22 2,2

1,19 0,23 2,3

1,21 0,23 2,4

1,23 0,24 2,4

1,25 0,25 2,5

1,27 0,25 2,6

1,29 0,26 2,6

1,31 0,26 2,7

1,33 0,27 2,8

1,35 0,28 2,8

1,37 0,28 2,9

1,39 0,29 3,0

1,41 0,30 3,0

1,43 0,30 3,1

1,45 0,31 3,2

1,47 0,32 3,2

1,48 0,32 3,3

1,50 0,33 3,3

1,52 0,34 3,4

1,54 0,34 3,5

1,56 0,35 3,5

1,58 0,35 3,6

1,60 0,36 3,7

1,62 0,37 3,7

1,64 0,37 3,8

1,66 0,38 3,9

1,68 0,39 3,9

1,70 0,39 4,0

1,72 0,40 4,1

1,74 0,41 4,1

1,76 0,41 4,2

1,78 0,42 4,3

1,80 0,42 4,3

1,82 0,43 4,4

1,84 0,44 4,5

1,86 0,44 4,5

1,88 0,45 4,6

1,90 0,46 4,6

1,91 0,46 4,7

1,93 0,47 4,8

1,95 0,48 4,8

1,97 0,48 4,9

2,01 0,49 5,0

2,03 0,50 5,1

2,05 0,51 5,2

2,07 0,51 5,2

2,09 0,52 5,3

2,11 0,53 5,4

2,13 0,53 5,4

2,15 0,54 5,5

2,17 0,55 5,6

2,19 0,55 5,6

2,21 0,56 5,7

2,23 0,56 5,8

2,25 0,57 5,8

2,27 0,58 5,9

2,29 0,58 6,0

2,31 0,59 6,0

2,32 0,60 6,1

2,34 0,60 6,1

2,36 0,61 6,2

2,38 0,62 6,3

2,40 0,62 6,3

2,42 0,63 6,4

2,44 0,64 6,5

2,46 0,64 6,5

2,48 0,65 6,6

2,50 0,65 6,7

2,52 0,66 6,7

2,54 0,67 6,8

2,56 0,67 6,9

2,58 0,68 6,9

2,60 0,69 7,0

2,62 0,69 7,1

2,64 0,70 7,1

2,66 0,71 7,2

2,68 0,71 7,3

2,70 0,72 7,3

2,72 0,72 7,4

2,73 0,73 7,4

2,75 0,74 7,5

2,77 0,74 7,6

2,79 0,75 7,6

2,81 0,76 7,7

2,83 0,76 7,8

2,85 0,77 7,8

2,87 0,78 7,9

2,89 0,78 8,0

2,91 0,79 8,0

2,93 0,79 8,1

2,95 0,80 8,2

2,97 0,81 8,2

3,01 0,82 8,4

3,03 0,83 8,4

3,05 0,83 8,5

3,07 0,84 8,6

3,09 0,85 8,6

3,11 0,85 8,7

3,13 0,86 8,8

3,15 0,86 8,8

3,16 0,87 8,9

3,18 0,88 8,9

3,20 0,88 9,0

3,22 0,89 9,1

3,24 0,90 9,1

3,26 0,90 9,2

3,28 0,91 9,3

3,30 0,92 9,3

3,32 0,92 9,4

3,34 0,93 9,5

3,36 0,94 9,5

3,38 0,94 9,6

3,40 0,95 9,7

3,42 0,95 9,7

3,44 0,96 9,8

3,46 0,97 9,9

3,48 0,97 9,9

3,50 0,98 10,0

3,52 0,99 10,1

3,54 0,99 10,1

3,56 1,00 10,2

3,57 1,01 10,2

3,59 1,01 10,3

3,61 1,02 10,4

3,63 1,02 10,4

3,65 1,03 10,5

3,67 1,04 10,6

3,69 1,04 10,6

3,71 1,05 10,7

3,73 1,06 10,8

3,75 1,06 10,8

3,77 1,07 10,9

3,79 1,08 11,0

3,81 1,08 11,0

3,83 1,09 11,1

3,85 1,09 11,2

3,89 1,10 11,2

3,89 1,11 11,3

3,91 1,11 11,4

3,93 1,12 11,4

3,95 1,13 11,5

3,97 1,13 11,5

4,00 1,15 11,7

4,02 1,15 11,7

4,04 1,16 11,8

4,06 1,17 11,9

4,08 1,17 11,9

4,10 1,18 12,0

4,12 1,18 12,1

4,14 1,19 12,1

4,16 1,20 12,2

4,18 1,20 12,3

4,20 1,21 12,3

4,22 1,22 12,4

4,24 1,22 12,5

4,26 1,23 12,5

4,28 1,24 12,6

4,30 1,24 12,7

4,32 1,25 12,7

4,34 1,25 12,8

4,36 1,26 12,9

4,38 1,27 12,9

4,40 1,27 13,0

4,41 1,28 13,0

4,43 1,29 13,1

4,45 1,29 13,2

4,47 1,30 13,2

4,49 1,31 13,3

4,51 1,31 13,4

4,53 1,32 13,4

4,55 1,32 13,5

4,57 1,33 13,6

4,59 1,34 13,6

4,61 1,34 13,7

4,63 1,35 13,8

4,65 1,36 13,8

4,67 1,36 13,9

4,69 1,37 14,0

4,71 1,38 14,0

4,73 1,38 14,1

4,75 1,39 14,2

4,77 1,39 14,2

4,79 1,40 14,3

4,81 1,41 14,3

4,82 1,41 14,4

4,84 1,42 14,5

4,86 1,43 14,5

4,88 1,43 14,6

4,90 1,44 14,7

4,92 1,45 14,7

4,94 1,45 14,8

4,96 1,46 14,9

4,98 1,47 14,9

216

10. KONFIGURATION DES REGEL-KREISLAUFS


10-1-1. Innengerät-Regler-Schaltplan

1. Anschluss der Haupt- (Unter-) Fernbedienung

4-Wege-Kassette, Standard-Kanalgerät, Deckengerät, Wandgerät

9

(Für

AI-NETWORK)

X

Y

Haupt-/Unter-Zentral-

Fernbedienung (bis

zu 2 Geräte) Wochentimer

1

1 2

3

4

CN2 CN1

1

7

2

5

DC5V

* 3

DC5V

6 6 8

Innengerät #1

0

!

DC5V

5

@ #

6 $

%

^

&

*

(

)

DC280V

DC20V

DC12V

DC5V

q

6 w

r

t

e

A B

5

y

u i

EEPROM

HA

E

R

T

Y

U

#2 A B

L

Wie für

Innengerät

Nr. 1

*2

N

U1 U2

#3 A B

L

Wie für

Innengerät

Nr. 1

*2

N

U1 U2

L

o

N U1 U2

Anmerkungen:

*1 Ist jedoch ein Netzwerk-Adapter installiert, wenn 2 Haupt-/Unter-

Fernbedienungen angeschlossen sind, sind maximal 7 Geräte

anschließbar.

*2 Ein Netzwerk-Adapter wird nur an einem Gerät installiert.

*3 Der Wochentimer kann nicht an die Unter-Fernbedienung


*4 Wahlweise für Deckengerät. Bei Wandgeräten nicht vorhanden.

U1 U2

p

Q

W

W

p p

3

4

Max. 8 Geräte

anschließbar *1

Legende

1. Flüssigkristallanzeige

2. Zentralprozessor

3. Funktionseinstellung

4. Hauptschalter

5. Fernbedienungs-Kommunikations-

Schaltkreis

6. Strom-Schaltkreis

7. Treiber Flüssigkristallanzeige

8. Sekundär-Batterie

9. Zentralregelungs-Fernbedienung (Option)

10. Netzwerk-Adapter (Option)

11. Netzwerk-Adapter-Leiterplatte (MCC-1401)

12. AI-NET-Kommunikations-Schaltkreis

13. Zentralprozessor H8/3687

14. Schaltereinstellung

15. Transformator

16. PMV

17. Klappenmotor - nicht für Standard-Kanalgerät

18. Ablaufpumpe *4

19. Innenventilatormotor

20. Innengerät-Leiterplatte (MCC-1402)

21. Zentralprozessor TMP88CH 47FG (TMP88PH 47FG)

22. Ventilatormotor-Steuerstromkreis

23. Antrieb

24. Externer Ausgang

25. Start - Alarm - Bereit - Thermostat EIN - Kühlung

- Heizung - Ventilator


27. WS-Synchron-Signaleingangs-Schaltkreis

28. BUS-Kommunikations-Schaltkreis

29. Stromversorgung - 200-240 V-1 Ph-50 Hz

30. Außengerät

31. Innen-/Außengerät-Kommunikation

32. Stromversorgung

33. TA-Sensor

34. TC1-Sensor


36. TCJ-Sensor

37. Schwimmer-Eingang *4

217

2-Wege-Kassette, 1-Weg-Kassette, Hochdruck-Kanalgerät, Bodengerät, bodenmontierte Truhe und Chassis-

Einbaugerät

9

(Für

AI-NETWORK)

X

Y


Fernbedienung (bis

zu 2 Geräte) Wochentimer

1

1 2

3

4

CN2 CN1

1

7

2

5

DC5V

* 3

DC5V

6 6 8


0

!

)

5

DC20V

A B

#2 A B #3 A B

5

EEPROM

DC5V

@ #

6 $

%

DC12V

DC5V

*6

w

*5

^

&

* 4

e

*

y u

* 5 q r

(

6

t

HA

W

E

R

T

Y

L

Wie für

Innengerät

Nr. 1

*2

N

U1 U2

L

Wie für

Innengerät

Nr. 1

*2

N

U1 U2

%

L

i

N U1 U2

U1 U2

Anmerkungen:

*1 Ist jedoch ein Netzwerk-Adapter installiert, wenn 2 Haupt-/Unter-

Fernbedienungen angeschlossen sind, sind maximal 7 Geräte anschließbar.


*3 Der Wochentimer kann nicht an die Unter-Fernbedienung angeschlossen

werden.

*4 Nicht für Kanalgerät, Bodengerät und bodenmontierte Truhe.

*5 Nicht für Kanalgerät, Bodengerät, bodenmontierte Truhe und Chassis-

Einbaugerät.

*6 Nicht für 1-Weg-Kassette, Typ YH.

o

p

Q

Q

o o

3

4

Max. 8 Geräte

anschließbar *1

Legende





5. Fernbedienungs-Kommunikations-

Schaltkreis











16. PMV

17. Klappenmotor

18. Ablaufpumpe




22. Antrieb


24. Start - Alarm - Bereit - Thermostat EIN -

Kühlung - Heizung - Ventilator




28. Stromversorgung - 200-240 V-1 ph-50 Hz




32. TA-Sensor




36. Schwimmer-Eingang - nicht für Kanalgerät

218

2. Anschluss des Infrarot-Fernbedienungs-Bausatzes

4-Wege-Kassette, Standard-Kanalgerät, Unterdeckengerät, Wandgerät

1

(Für

AI-NETWORK)

X

Y


2

3

4

DC5V

6

9

*3

5

7

8

0

!

@

#

A B

$

DC20V

DC12V

DC5V

&

5

)

EEPROM

*3

y

u

i

o

p

T

6

5

R

Y U

DC280V

%

6 ^

*

(

q w

HA

L

e

N U1 U2

U1 U2

Anmerkungen:

*1 Ist jedoch ein Netzwerk-Adapter installiert, wenn 2 Infrarot-Fernbedienungen

angeschlossen sind, sind maximal 7 Geräte anschließbar.


*3 Wahlweise für Kassetten-Geräte. Nicht für Wandgeräte.

r

t

E

I

Q

W

#2 A B

#3 A B

Wie für

Innengerät

Nr. 1

*2

Wie für

Innengerät

Nr. 1

*2

U1 U2 U1 U2

L N L N

O O

r r

Max. 8 Geräte anschließbar *1

Legende





5. Fernbedienungs-Kommunikations-Schaltkreis





10. PMV





15. Zentralprozessor TMP88CH 47FG (TMP88PH

47FG)


17. Antrieb










26. TA-Sensor





31. Infrarot-Fernbedienungs-Bausatz

32. Sensor-Leiterplatte

33. Notbetriebs-Schalter


35. Summer

36. Sensor-Schaltkreis

37. Anzeige-Leuchtdiode

38. Funktionseinstellungs-Schalter


219


Einbaugerät

1

(Für

AI-NETWORK)

X

Y


2

3

4

DC5V

6

9

*3

*4

5

7

8

0

!

@

#

A B

#2 A B

#3 A B

$

6

DC20V

DC12V

DC5V

^

5

(

EEPROM

*5

*4

t

y

u

i

o

5

Q W

p

Wie für

Innengerät

Nr. 1

*2

Wie für

Innengerät

Nr. 1

*2

&

% *

) q

HA

U1 U2 U1 U2

L N L N

9 E

L

w

N U1 U2

U1 U2

Anmerkungen:





*4 Nicht für Kanalgerät, Bodengerät, bodenmontierte Truhe und Chassis-Einbaugerät.


e

r

e

E

e


Legende










10. PMV






16. Antrieb










25. TA-Sensor






31. Sensoren

32. Anzeigeteil


220

3. Anschluss von Haupt-/Unter-Fernbedienung und Infrarot-Fernbedienungs-Bausatz


9

(Für

AI-NETWORK)

X

Y


0

!

5

@ #

DC5V

6 $

%

^

&

*4

*

(


Fernbedienung Wochentimer

1

1 2

3

4

CN2 CN1

1

7

2

5

DC5V

6

* 3

DC5V

6 8

)

DC20V

DC12V

DC5V

e

A B

5

y

*4

EEPROM

W

E

R

T

Y

6

e

DC5V

w

5

2

q

U

O

P

r

q

u i

t

HA

DC280V

6 w

L N U1 U2

o

U1 U2

p

Q


Anmerkungen:




*3 Der Wochentimer kann nicht an die Unter-Fernbedienung angeschlossen

werden.

*4 Wahlweise für Kassetten-Geräte. Nicht für Wandgeräte.

I

3

4

#2 A B

#3 A B

Wie für

Innengerät

Nr. 1

*2

Wie für

Innengerät

Nr. 1

*2

U1 U2 U1 U2

L N L N

r

r

p p

Legende
















16. PMV





21. Zentralprozessor TMP88CH 47FG (TMP88PH

47FG)


23. Antrieb



Kühlung -Heizung - Ventilator







32. TA-Sensor






38. Sensor-Leiterplatte

39. Notbetriebs-Schalter

40. Funktionseinstellungs-Schalter

41. Anzeige-Leuchtdiode

42. Sensor-Schaltkreis

43. Summer


221


Einbaugerät

9

(IFür

AI-NETWORK)

X

Y


0

!

5

DC5V

@ #

6 $

%

^

&

* 4

*

*5

(

Haupt-/Unter-

Zentral- Wochentimer

1

1 2

3

4

CN2 CN1

1

7

2

5

DC5V

* 3

DC5V

6 6 8

A B

)

6

DC20V

DC12V

DC5V

w

5

t

EEPROM

*6

*5

Q

W

E

R

T

5

U I

Y

e

q r

y u

HA

%

L N U1 U2

U1 U2

o

i

p


Anmerkungen:




*3 Der Wochentimer kann nicht an die Unter-Fernbedienung angeschlossen werden.


*5 Nicht für Kanalgerät, Bodengerät, bodenmontierte Truhe und Chassis-Einbaugerät.


3

4

#2 A B

#3 A B

Wie für

Innengerät

Nr. 1

*2

Wie für

Innengerät

Nr. 1

*2

U1 U2 U1 U2

L N L N

o o

O O

Legende
















16. PMV






22. Antrieb










31. TA-Sensor






37. Sensoren

38. Anzeigeteil


222

10-1-2. Innnengerät-Leiterplatte

MCC-1402


w

t

r

e

q

)

1 2 3

#

*

$

!

& %

(

^

@

0

9

8

4

5

6

7

Legende

1. Leuchtdiode Mikrocomputer-Betrieb

2. Filter-/Options-Fehlereingabe

3. EEPROM


5. Optionale Stromversorgung

6. Fernbedienungs-Stromversorgung-

Leuchtdiode

7. Ablaufpumpen-Ausgang *1

8. Fernbedienung

9. Innen-/Außengerät-Kommunikation (auch für

Kommunikation des Zentralregelungs-System

verwendet)

10. Innen-/Außengerät-Kommunikation (frei) *1




14. EXCT

15. DISP *2

16. CHK *2

17. TA-Sensor

18. HA (T10)

19. Optionaler Ausgang

20. Ventilator-Ausgang

21. Luftlenklamelle (nur für 4-Wege-Kassette und

Unterdeckengerät verwendet)

22. Schwimmerschalter *1

23. GS-Ventilator-Rückführung

24. PMV-Ausgang

25. GS-Ventilator-Ausgang

Anmerkungen

*1 In Unterdeckengeräten und Wandgeräten nicht vorhanden.

*2 Für Service verwendet.

223

MCC-1403


Einbaugerät

y

t

r

e

1

w

q

)

2

(

3

*

&

4

^

5

%

$

6

7

@

#

8

9

0

!

Legende


2. Leistungs-Transformator (Sekundärseite) (WS

11 V, 14 V, 20 V)

3. Leuchtdiode Mikrocomputer-Betrieb

4. PMV-Ausgang

5. EEPROM

6. Innen-/Außengerät-Kommunikation (frei)

7. Innen-/Außengerät-Kommunikation (auch für

Kommunikation des Zentralregelungs-System

verwendet)

8. Fernbedienungs-Stromversorgungs-

Leuchtdiode

9. HA (T10)

10. Optionaler Ausgang

11. Fernbedienung

12. DISP *2

13. CHK *2




17. Externer Fehlereingang

Anmerkungen

*1 2-Wege-Kassette, 1-Weg-Kassette, Chassis-Einbaugerät.

*2 Für Service verwendet.

*3 Kurzer Stecker im Hochdruck-Kanalgerät, bodenmontierte Truhe, Bodengerät, Chassis-Einbaugerät.

18. Schwimmerschalter *3

19. TA-Sensor

20. Filter-/Options-Fehlereingabe

21. EXCT

22. WS-Ventilator-Rückführung

23. Optionale Stromversorgung

24. Ablaufpumpen-Ausgang

25. Luftlenklamelle *1

26. Leistungs-Transformator (Primärseite) (WS 200 V)

224

MCC-1520


Einbaugerät

C90

CN01

1

+

C03

+

IC01

+

CN02

+

I G O

+15V

GND

1 6

6

MCC-1520-01

Bauteilseite

Stromversorgungs-

Transformator (Eingang)

Regelungs-Leiterplatte

(Ausgang)

225

10-1-3. Spezifikationen, optionaler Stecker der Innengerät-Leiterplatte

Funktion Stecker Nr. Stift

Nr.

Spezifikationen

Bemerkungen

Ventilator-Ausgang CN32 1 GS 12 V Transport-Einstellung: EIN für Innengerät-Betrieb und AUS mit Stop sind verbunden.

* Einzelbetrieb durch Ventilatortaste (FAN) an der Fernbedienung wird von der

2 Ausgang

Fernbedienung eingestellt (DN = 31)

HA CN61 1

EIN/AUS-Eingang HA EIN/AUS-Eingang

(J01: JA/NEIN = Impuls (für Tranbsport)/statischer Eingang gewählt)

2 0 V (gem.)

3

4

5

6

Options-Ausgang CN60 1

Externer Fehler-

Eingang

2

3

4

5

6

CN80 1

2

3

Hauptsperren-Eingang Betriebsstop der Haupt-Fernbedienung wird durch den Eingang gestattet/gesperrt.

Betriebsausgang EIN im Betrieb (Rückmeldung von HA)

GS 12 V

Alarm-Ausgang EIN bei Alarm-Ausgang

WS 12 V

Abtau-Ausgang EIN wenn Außengerät abtaut

Thermostat EIN-Ausgang EIN bei Thermostat EIN (Verdichter EIN)

Kühlungs-Ausgang EIN bei Kühlbetrieb (Kühlung, Entfeuchtung, Kühlung/Heizung autom. Kühlung)

Heizungs-Ausgang EIN bei Heizbetrieb (Heizung, Kühlung/Heizung autom. Kühlung)

Ventilator-Ausgang EIN bei Innenventil.-Betrieb (bei Verwendg. v. Luftreiniger-/Verriegelgs.-Verdrahtg.)

GS 12 V Prüfcode “L30” erzeugen (1 Minute dauernd), um den Betrieb zwangsw. zu stoppen.

GS 12 V

Externer Fehler-Eingang

- CN20 - - -

- CN70 - - -

CHK-Betriebsprüfung CN71 1 Prüfmodus-Eingang Für Innengerät-Betriebsprüfung verwendet.

(Außengerät kommuniziert nicht mit Fernbedienung, und Ausgänge geben Betrieb

2 0 V (gem.)

an z.B. Innenventilator “H”, Ablaufpumpe EIN etc.)

DISP-Anzeigemodus CN72 1 Anzeigemodus-Eingang Anzeigemodus gestattet nur Kommunikation von Innengerät und Fernbedienung

(bei eingeschaltetem Strom). Timer-Kurzschluss (normal)

2 0 V (gem.)

EXCT-Anforderung CN73 1

Anforderungs-Eingang Zwangsweiser Innengerät-Thermostat AUS-Betrieb

2 0 V (gem.)

226

10.2 Außengerät

Anschlüsse auf der Schnittstellen-Leiterplatte (MCC-1429)

1

RMV

CN300,301

2

3

4

5

6

7

8

9

0

SW41/42

CN311

SV51

CN310

!

TD1 , CN502

TD2 , CN503

TK1 , CN514

TK2 , CN515

TK3 , CN516

TK4 , CN523

TE1 , CN505

TL , CN521

TS1 , CN504

TO , CN507

SV2

CN312

5 V

SV3A

CN324

SV3B

CN313

GND

12 V

3.3 V

SV3C

CN314

@

#

$

u

%

^

y

t

r

SV3D SV3E

CN323

&

e

w

q

SW01,02,03

)

SW04,05,15

(

*

Legende

1. SW30

BUS-Klemme

Endklemmme gewählt

2. CN01-Backup

3. CN01 für Verbindungskabel zwischen Innenund


4. CN03-Backup

5. CN03 für Verbindungskabel zwischen


6. Drucksensor (Ps)

7. Drucksensor (Pd)

8. CN600 UART-Kommunikation

9. CN508, 509, 510, 515, 501, 512

Option Ein-/Ausgang

10. Überbrückung gewählt

11. Sensor-Eingang

12. CN100

Anschluss des Stromversorgungs-

Transformators

13. CN511

Option Ein-/Ausgang

14. Hochdruckschalter 1

15. Hochdruckschalter 2

16. CN401, 402

Für Transformator-Stromversorgung

17. CN325

Für Erweiterungs-BUS-Stromversorgung

18. CN400

Eingang R-Phase, S-Phase, T-Phase

19. CN305

Thermostat-Eingang Verdichtergehäuse 1

20. CN307

Thermostat-Eingang Verdichtergehäuse 2

21. CN317

4-Wege-Ventil

22. 7-stellige Leuchtdiode

23. SW06 to 14

24. Sammler

25. Kurbelwannenheizung 2

26. Kurbelwannenheizung 1

27. CN800

Dynadoctor-Anschlussklemme

227

Inverter-Leiterplatte (MCC-1502)

1

+12V

2

GND

+5V

3

!

0

4

9

8

7

6

5

Legende

1. Verdichter-Ausgang

2. Stromversorgungs-Eingang (WS 400 V)

3. Eingangsstrom-Sensor

4. WS 230 V-Eingang

5. Anschluss zwischen IPDU 1 und 2

6. Drosselspule 1 (nur IPDU 1 angeschlossen)

7. Elektrolytischer Kondensator (+, -)

8. GS 330-V-Eingang

9. GS 330-V-Ausgang (nur IPDU 1 angeschlossen)

10. Drosselspule 2 (nur IPDU 1 angeschlossen)

11. Kommunikation zwischen Schnittstelle und Verdichter-IPDU

228

Ventilator-Strom-Leiterplatte (MCC-1439)

1

+12V

2

GND

3

4

5

7

6

Legende

1. WS 230-V-Eingang

2. Kommunikation zwischen Schnittstelle und Ventilator-IPDU

3. Bewertung:

+12-V-Klemme 1 - 5

+ 7-V-Klemme 2 - 5

Kommunikation zwischen Ventilator-IPDU

4. + 7-V-Ausgang

5. GS 330-V-Ausgang (für Verdichter-IPDU)

6. CN500

GS 330-V-Ausgang für Ventilator-IPDU (Bewertung: GS 180-370 V)

7. Elektrolytischer Kondensator

229

10-2-1. Außengerät-Schnittstellen-Leiterplatte

Kippschalter-Funktionswechsel-Einstellung

Teiletyp Wechselinhalt Vorgabeinstellung

ab Werk

SW01 Drehschalter 4 Bit 16 Stufen Anzeige/Betriebsschalter (1) Für 7-stellige Anzeige/Servicebetrieb [1]



SW04 Druckschalter Für Service [Betrieb/Start] [Betrieb/Start] durch Drücken -

SW05 Druckschalter Für Service [Stop/Ende] [Stop/Ende] durch Drücken -

SW06 Schalter 4 Bit Backup-Einstellung (Basiert auf folgender Einstellung)

Bit 4 Bit 3 Bit 2 Bit 1

AUS AUS AUS AUS Normal (Vorgabeeinstellung)

AUS AUS AUS EIN Backup Verdichter Nr. 1

AUS AUS EIN AUS Backup Verdichter Nr. 2

AUS AUS EIN EIN Außengerät-Backup im Kühlbetrieb

SW07 Schalter 4 Bit Bit 1 Anforderung, Regelungs-Änderung AUS: 0-100%, EIN: Mitte-100% AUS

SW09 Schalter 4 Bit Leitgerät

Bit 2 Anforderungsfunktion erweiterte Regelg. (Für 4-stufige Änderung) AUS

Bit 3 Für sauberen Wandler AUS: Normal (nicht angeschl.), EIN: angeschlossen AUS

Bit 4 - - AUS

Bit 1 Änderung Außengerät-Adresseinstellg. AUS: Autom. Einst. (normal), EIN: manuelle Einstellung AUS

Bit 2 Zu hohe Innengerät-Leistung AUS: JA (normal), EIN: Nein AUS

Bit 3 Korrektur installierte Leitungsgröße AUS: Normal, EIN: Höh. Größe (für Außeng.-Expansion) AUS

Bit 4 Inkorrekte Zahl angeschl. Innengeräte AUS: Kein Fehler, EIN: Fehler AUS

Folgegerät

Bit 1 - - AUS

Bit 2 - - AUS

Bit 3 - - AUS

Bit 4 Anzeige der Anlauf-Vorrangs-Nr. AUS: Außengerät Nr. [U.#] (#: 2 to 4)

EIN: Außenger.-Anlauf-Reihenfolge Nr. [Y.#] (#: 2 to 4)

SW10 Schalter 4 Bit Bit 1 - - AUS

Bit 2

Außenventilator-Betrieb mit hohem

statischen Druck

AUS: Normal, EIN: Betrieb mit hohem statischen Druck

Bit 3 Für geräuscharmen Betrieb AUS: Normal, EIN: Einschränkg. obere Inv.-Frequ.-

Grenze

Bit 4

AUS: Normal, EIN: Einschränkung obere Ventilatordrehzahl-Grenze

SW11 Schalter 4 bit Bit 1 Einstell-Vorrang Kühlung/Heizung (Basiert auf der folgenden Einstellung) AUS

Bit 2 Bit 2 Bit 1 AUS

AUS AUS Vorrang für Heizung

AUS EIN Vorrang für Kühlung

EIN AUS Vorrang Anzahl der in Betrieb stehenden Geräte

EIN EIN Vorrang für spezifisches Innengerät

Bit 3 - AUS

Bit 4

Betrieb wenn Innengerät-Überlauf

erfasst

AUS: System-Stop

EIN: Systembetrieb geht weiter

SW12 Schalter 4 bit Bit 1 - - AUS

Bit 2 - - AUS

Bit 3 - - AUS

Bit 4 - - AUS

SW13 Schalter 4 Bit Bit 1 - - AUS

Bit 2 - - AUS

Bit 3 - - AUS

Bit 4 - - AUS

SW14 Schalter 4 Bit Bit 1, 2, 3, 4 Leitungsadress-Einst. Siehe Position ‘Adresseneinstellungs-Vorgang’ AUS

SW30 Schalter 2 Bit Bit 1 Klemmenwiderstand of Kommunikation AUS: Kein Klemmenwiderstand, EIN: vorhanden EIN

Bit 2

zwischen Außengeräten

AUS: Kein Klemmenwiderstand, EIN: vorhanden EIN

CN30 Stecker prüfen Volle manuelle Öffnung des PMV Offen: Normal, kurzgeschlossen: voll geöffnet Offen

CN31 Stecker prüfen Volle manuelle Schließung des PMV Offen: Normal, kurzgeschlossen: voll geschlossen Offen

CN32 Stecker prüfen Produktionsstraße im Werk prüfen Offen: Normal, kurzgeschlossen: Prüfmodus Offen

* Das über die Innen-/Außengerät-Verbindungsleitung angeschlossene Außengerät ist automatisch das Leitgerät.

Es ist keine manuelle Einstellung erforderlich.

AUS

AUS

AUS

AUS

AUS

230

11. BACKUP-VORGÄNGE (NOTBETRIEB)

Tritt in einem Außengerät oder einem der Verdichter in einem Außengerät ein Fehler auf, schaltet das defekte Gerät

bzw. der Verdichter ab und es ist Backup-Betrieb (Notbetrieb) durch die anderen in Betrieb stehenden Außengeräte

und Verdichter möglich. Ein Backup-Betrieb kann wie nachstehend beschrieben eingestellt werden.

11-1. Vor dem Backup-Betrieb

Die Backup-Methode ist je nach dem spezifischen Fehler unterschiedlich. In der nachstehenden Tabelle finden Sie

die geeignetste.

Fehler Backup-Methode Einstellverfahren

Bei einem Fehler in einem der Verdichter im selben Gerät

(Anmerkung 1)

Bei einem Fehler in beiden Verdichtern im selben Gerät

Bei einem Verdichterwicklungs-Defekt

Bei einem Fehler im Kältesystem

Bei einem Fehler in einem Temperatur- oder Drucksensor

Verdichter-Backup Siehe 11-2

Außengerät-Backup oder Außengerät-Backup im

Kühlbetrieb (Anmerkung 2)

Siehe 11-3 or 11-4

Anm. 1 Bei einem Fehler in den Verdichterwicklungen ist die Ölbeeinträchtigung stark, daher keinen Backup-Betrieb durchführen. Wird einer durchgeführt, können

die restlichen Verdichter ausfallen.

Anm. 2 Keine gleichzeitigen Geräte-Backup-Vorgänge in einem System durchführen.

11-2. Verdichter-Backup

Beschreibung

Tritt ein Fehler in einem der beiden Verdichter auf, die Anleitungen unten befolgen, um Backup-Betrieb des

verbleibenden Verdichters einzustellen.

Vorgang

1. Die Netz-Stromversorgung zu allen an das System angeschlossenen Geräten abschalten.

2. Schalter SW06 auf der Schnittstellen-Leiterplatte des Außengeräts mit dem defekten Verdichter wie unten

gezeigt einstellen.

SW06

Bit 1 Bit 2 Bit 3 Bit 4

Erste werkseitige Einstellung AUS AUS AUS AUS

Verdichter Nr. 1 (links) ist defekt EIN AUS AUS AUS

Verdichter Nr. 2 (rechts) ist defekt AUS EIN AUS AUS

3. Die Netz-Stromversorgung zu allen an das System angeschlossenen Geräten einschalten.

231

11-3. Außengerät-Backup

Beschreibung

Tritt im Außengerät ein Defekt auf, kann der Backup-Betrieb entweder für das Leit- oder das Folgegerät eingestellt

werden. Bei einem System mit mehreren Außengeräten, den Außengerät-Backup-Vorgang durchführen, wenn

folgende Fehler auftreten:

• Verdichter-Fehler

• Drucksensor-Fehler (Pd, Ps).

• Temperatursensor-Fehler (TD1, TD2, TS1, TE1, TK1, TK2, TK3, TK4, TL)

Hinweis: Keine gleichzeitigen Geräte-Backup-Vorgänge in einem System durchführen.

11-3-1. Fehler im Folge-Außengerät

Vorgang

Am defekten Folge-Außengerät:


2. Das Gas-Seviceventil des defekten Geräts ganz schließen.

3. Die Serviceventile der Ausgleichsleitung und Flüssigkeitsleitung voll geöffnet lassen (um einen Kältemittelstau

im Gerät zu verhindern). Das Flüssigkeitsleitungs-Serviceventil jedoch ganz schließen, wenn eine Leckage am

Außengerät-PMV vermutet wird (d.h. wenn das PMV nicht ganz schließt).

4. Ist der Fehler im Verdichter, Teilen des Elektrosystems, der Schnittstellen-Leiterplatte oder IPDU-Leiterplatte,

den Strom zum defekten Gerät nicht einschalten. Ist der Fehler im Drucksensor, Temperatursensor, Teilen

des Kältekreislaufs oder des Ventilator-Systems, BUS2-Stecker [CN03] der Schnittstellen-Leiterplatte

(Kommunikation zwischen Außengeräten) entfernen.

Einstellung für Außengerät mit Fehler

2

Serviceventil

der Gasleitung

ganz schließen.

4

Kommunikations-Stecker [CN03]

der Schnittstellen-Leiterplatte nur

entfernen, wenn ein Fehler im

Kältekreis-System aufgetreten ist.

3

Serviceventile der Flüssigkeits- und

Ausgleichsleitung offen lassen.

(Flüssigkeitsventil jedoch bei einem Leck

am Außengerät-PMV schließen).

Schnittstellen-Leiterplatte des Leitgeräts

Am Leit-Außengerät:

5. Bit 2 von Kippschalter SW09 auf der Schnittstellen-

Leiterplatte des Leitgeräts einschalten (eingestellt, um

keine zu hohe Innengerät-Leistung zu erfassen).

6. Die Stromversorgung zu allen Geräten außer dem

defekten Gerät einschalten. Für die Stromversorgung

des defekten Geräts siehe nachstehende Anleitungen:

5

Bit 2 von SW09

einschalten.

Ist der Fehler im Verdichter, Teilen des Elektrosystems, der Schnittstellen-Leiterplatte oder IPDU-Leiterplatte,

den Strom nicht einschalten. Ist der Fehler im Drucksensor, Temperatursensor, Teilen des Kältekreislaufs oder

des Ventilator-Systems, die Stromversorgung einschalten, um den Verdichter zu schützen (Gehäuseheizung

ein). Der Fehlercode [E19] (Fehler Zahl der Leit-Außengeräte) kann auf der 7-stelligen Anzeige erscheinen. Er

kann jedoch außer acht gelassen werden, weil er auf die Unterbrechung der Kommunikation mit dem Leitgerät

zurückzuführen ist.

232

7. Die Fehlercodes des Leit-Außengeräts wie folgt löschen:

a. Prüfen, ob [U1] [E26] (Zahl der angeschlossenen Außengeräte niedriger) auf der 7-stelligen Anzeige

angezeigt wird, wenn Drehschalter SW01/02/03 der Schnittstellen-Leiterplatte auf 1/1/1 gestellt werden.

b. Die Drehschalter SW01/02/03 der Schnittstellen-Leiterplatte auf 2/16/1 stellen, [Er] [ ] erscheint auf der

7-stelligen Anzeige.

c. Schalter SW04 mindestens 5 Sekunden lang gedrückt halten, prüfen ob [Er] [ CL] auf der 7-stelligen

Anzeige gezeigt wird.

d. Die Drehschalter SW01/02/03 wieder auf 1/1/1 stellen und prüfen, ob [U1] [ ] angezeigt ist.

7

Drehschalter SW01/02/03 auf 1/1/1 stellen.

[U1] [E26] wird angezeigt.

‚

Drehschalter SW01/02/03 auf 2/16/1 stellen.

[Er] [ ] wird angezeigt.

‚

Schalter SW04 mindestens 5 Sekunden lang

drücken.

[Er] [ CL] wird angezeigt.

‚

Drehschalter SW01/02/03 wieder auf 1/1/1 stellen.

[U1] [– – –] wird angezeigt.

Schnittstellen-Leiterplatte des Leitgeräts

SW04 drücken

Segment-Anzeige

Drehsch. SW01/02/03

Nach Abschluss der Backup-Einstellung des Leitgeräts prüfen, ob das System funktioniert.

11-3-2. Fehler im Leit-Außengerät

Vorgang

Am defekten Leit-Außengerät:


2. Das Gas-Seviceventil des defekten Geräts ganz schließen.

3. Die Serviceventile der Ausgleichsleitung und Flüssigkeitsleitung voll geöffnet lassen (um einen Kältemittelstau

im Gerät zu verhindern). Das Flüssigkeitsleitungs-Serviceventil jedoch ganz schließen, wenn eine Leckage am

Außengerät-PMV vermutet wird (d.h. wenn das PMV nicht ganz schließt).

4. Ist der Fehler im Verdichter, Teilen des Elektrosystems, der Schnittstellen-Leiterplatte oder IPDU-Leiterplatte,

den Strom zum defekten Gerät nicht einschalten. Ist der Fehler im Drucksensor, Temperatursensor, Teilen

des Kältekreislaufs oder des Ventilator-Systems, BUS2-Stecker [CN03] der Schnittstellen-Leiterplatte

(Kommunikation zwischen Außengeräten) entfernen.

Einstellung für Außengerät mit Fehler

2

Serviceventil

der Gasleitung


4

Kommunikations-Stecker [CN03]

der Schnittstellen-Leiterplatte nur

entfernen, wenn ein Fehler im

Kältekreis-System aufgetreten ist.

3

Serviceventile der Flüssigkeits- und

Ausgleichsleitung offen lassen.

(Flüssigkeitsventil jedoch bei einem Leck

am Außengerät-PMV schließen).

Wie folgt ein Leitgerät wählen:

5. Unter den Folgegeräten nach folgenden Kriterien ein Leitgerät auswählen:

a. Ist nur ein Folgegerät angeschlossen, dies als Leitgerät wählen.

b. Sind zwei oder mehr Folgegeräte angeschlossen, das dem alten Leitgerät nächste Außengerät wählen.

233

Vorgang zur Einstellung des als Leitgerät gewählten Geräts:

6. Die Einstellung von SW13 und SW14 auf der Schnittstellen-Leiterplatte an die Schaltereinstellung des defekten

Geräts anpassen (Kältesystem-Adresseneinstellung).

7. Bit 2 von SW09 auf der Schnittstellen-Leiterplatte einschalten (so eingestellt, dass die Innengerät-Leistung nicht

erfasst wird).

8. Die Einstellung von SW30 Bit 1 und 2 auf der Schnittstellen-Leiterplatte an die Schaltereinstellung des defekten

Geräts anpassen (für End-Kommunikation Klemmenwiderstand eingestellt).

6

SW13 und SW14 auf dieselben Werte wie

das defekte Gerät einstellen.

Außengerät-Schnittst.-Leiterplatte des als Leitgerät gewählten Geräts

7

Bit 2 von SW09

einschalten

8

Bit 1, 2 von SW30 auf dieselben

Werte wie das defekte Gerät

einstellen.

9. Die Verbindungsleitung zwischen Außen- und Innengerät-Klemmen U1/U2 des defekten Leitgeräts auf

Klemmen U1/U2 des als Leitgerät gewählten Geräts umändern.

10. Ist eine zentrale Regelung angeschlossen, die Verbindungsleitung U3/U4 des Zentralregelungs-Systems an

die Verbindungsleitungs-Klemmen U3/U4 des als Leitgerät gewählten Geräts und den Relaisstecker zwischen

Klemmen U1/U2 und U3/U4 anschließen.

Defektes Leitgerät

Als Leitgerät gewähltes Außengerät

Verbindungsleitung zwischen

Außengeräten (U5/U6)

Zentralregelungs-System-Verbindungsleitung (Klemmen U3/U4)

Verbindungsleitung zwischen Innen- und Außengerät (Klemmen U1/U2)

9

Den Anschluss der Verbindungsleitung

zwischen Innen- und Außengerät vom

defekten Gerät zu den Klemmen (U1/U2) des

als Leitgerät gewählten Geräts ändern.

10

Ist eine Zentralregelung angeschlossen, den Anschluss der

Verbindungsleitung des Zentralregelungs-Systems vom

defekten Gerät an die Klemmen (U1/U2) des als Leitgerät

gewählten Geräts ändern.

11. Die Stromversorgung zu allen Geräten außer dem defekten Gerät einschalten. Für die Stromversorgung des

defekten Geräts siehe nachstehende Anleitungen:

Ist der Fehler im Verdichter, Teilen des Elektrosystems, der Schnittstellen-Leiterplatte oder IPDU-Leiterplatte,

den Strom nicht einschalten. Ist der Fehler im Drucksensor, Temperatursensor, Teilen des Kältekreislaufs oder

des Ventilator-Systems, die Stromversorgung einschalten, um den Verdichter zu schützen (Gehäuseheizung

ein). Der Fehlercode [E19] (Fehler Zahl der Leit-Außengeräte) kann auf der 7-stelligen Anzeige erscheinen. Er

kann jedoch außer acht gelassen werden, weil er auf die Unterbrechung der Kommunikation mit dem Leitgerät

zurückzuführen ist.

Nach Abschluss der Backup-Einstellung des Leitgeräts prüfen, ob das System funktioniert.

234

11-4. Backup-Einstellung des Außengeräts im Kühlbetrieb

Beschreibung

Diese Funktion ist auf Kühlbetrieb in der Kühlsaison beschränkt und gestattet schnelle Einstellung des Backup-

Betriebs durch Auslassen verschiedener Einstellungen, selbst nach einem Defekt des Leitgeräts oder Folgegeräts.

Dieser Backup-Betrieb ist gleich wie die oben beschriebene “Außengerät-Backup-Einstellung”, außer dass er nicht

für Heizbetrieb gilt.

Anm. 1 Wenn diese Funktion eingestellt wird, ist Heizbetrieb nicht verfügbar (Heizbetrieb kann nicht auf der

Fernbedienung gewählt werden).

Anm. 2 Tritt ein Fehler an der Schnittstellen-Leiterplatte oder am Elektrozyklus-System auf, kann dieser Backup-

Betrieb nicht durchgeführt werden. In diesem Fall den “Außengerät-Backup-Betrieb” (oben). ausführen.

Vorgang

Der folgende Vorgang ist für alle Außengeräte im System gleich, egal ob es Leit- oder Folgegeräte sind.


2. Bit 1 und 2 von SW06 auf der Schnittstellen-Leiterplatte einschalten.

3. Das Flüssigkeitsleitungs-Serviceventil ganz schließen, wenn vermutet wird, dass das PMV leckt (d.h. wenn das

PMV nicht ganz schließt).

4. Die Netz-Stromversorgung zu allen an das System angeschlossenen Geräten einschalten. Ist der Fehler ein

Verdichterisolierungs-Fehler, die Verdichterverdrahtung abtrennen, ehe die Stromversorgung eingeschaltet wird.

Nach Abschluss der Backup-Einstellung des Außengeräts im Kühlbetrieb prüfen, ob das System funktioniert.

Bit 1 und Bit 2 von SW06 einschalten.

235

12. ÖLSTAND-ERFASSUNGSANZEIGE

Der aktuelle Ölstand eines Verdichters kann durch die Schaltereinstellung auf der Schnittstellen-Leiterplatte des

Außengeräts bestätigt werden.

Vorgang

1. Drehschalter SW01/02/03 auf der Schnittstellen-Leiterplatte auf 1/16/1 stellen.

2. Das Ergebnis der Ölstand-Erfassung wird auf der 7-stelligen Anzeige angezeigt.

7-stellige Anzeige [oL] [A00]

Die 3 rechten Stellen zeigen das Ergebnis an. Das Ergebnis des Ölstands in Verdichter 1 und 2 werden

angezeigt.

Anzeige-Beispiel:

[oL][A00]: Ölstand in Verdichter 1 und 2 ist gut.

[oL][A01]: Ölstand in Verdichter 1 ist gut und in Verdichter 2 zu niedrig.

[oL][A20]: Ölstand in Verdichter 1 ist zu niedrig und gut in Verdichter 2.

7-stellige Anzeige der Ölstand-Ergebnisse:

7-stellige Anzeige Ergebnis Beschreibung

0 Gut Korrekter Ölstand

1

2

Mangel

Zu wenig Öl im Verdichter. Hält dieser Zustand an, schaltet das System zum Schutz ab.

A TK1-Kreislauffehler TK1-Kreislauffehler erfasst. Hält dieser Zustand an, schaltet das System zum Schutz ab.

B TK2-Kreislauffehler TK2-Kreislauffehler erfasst. Hält dieser Zustand an, schaltet das System zum Schutz ab.

C TK3-Kreislauffehler TK3-Kreislauffehler erfasst. Hält dieser Zustand an, schaltet das System zum Schutz ab.

D TK4-Kreislauffehler TK4-Kreislauffehler erfasst. Hält dieser Zustand an, schaltet das System zum Schutz ab.

3. Nach der Bestätigung SW01/02/03 wieder auf 1/1/1 stellen.

Schnittstellen-Leiterplatte des Außengeräts

das Ölstand-Erfassung

wird angezeigt.

1

SW01/SW02/SW03 auf

1/16/1 einstellen.

3

Bestätigen, SW01/SW02/

SW03 wieder 1/1/1 einst.

236

13. KÄLTEMITTELRÜCKGEWINNUNG BEI VERDICHTERAUSTAUSCH

13-1. Kältemittelrückgewinnung im defekten Außengerät

In diesem System ist eine Leerpump-Funktion vorhanden. Für Systeme mit mehreren Außengeräten mit den

normalen Außengeräten einen Leerpump-Vorgang durchführen, und das Kältemittel kann vom Außengerät, das

repariert werden muss, rückgewonnen werden.

13-1-1. Vor dem Kältemittelrückgewinnungs-Vorgang

Die Kältemittelrückgewinnungs-Rate ändert sich abhängig von der Außentemperatur im Leerpump-Vorgang.

Nach Abschluss des Leerpump-Vorgangs das restliche Gas mit einer Rückgewinnungs-Vorrichtung rückgewinnen

und die Menge des rückgewonnenen Kältemittels messen. Beim Leerpump-Vorgang den Sammler des defekten

Außengeräts heizen, um die Kältemittelrückgewinnungs-Rate zu verbessern.

Wenn beide Außengerät-PMVs geschlossen sind, kann das Kältemittel im Wärmetauscher nicht zurückgewonnen

werden. Wird nach dem Leerpump-Vorgang gelötet, vorher das Kältemittel im Wärmetauscher rückgewinnen.

13-1-2. Kältemittelrückgewinnungs-Vorgang

(Wenn kein Backup-Betrieb am Außengerät durchgeführt wurde)

Vorgang

1. Die Stromversorgung des Systems einschalten und sicherstellen, dass der Systembetrieb abgeschaltet

wurde. Handelt es sich um einen Isolierungsfehler im Verdichter, die Verdichterverdrahtung abtrennen, ehe die

Stromversorgung eingeschaltet wird.

Das defekte Außengerät wie folgt einstellen:

2. Mit einem Füllschlauch den Prüfanschluss der Flüssigkeitsleitung und den Prüfanschluss an die

Niederdruckseite anschließen, dann die Luft im Schlauch entlüften (um Kältemittel im Wärmetauscher und

Flüssigkeitstank rückzugewinnen).

3. Das Serviceventil der Flüssigkeitsleitung des defekten Außengeräts ganz schließen. Die Serviceventile der

Gasleitung und der Ausgleichsleitung offen lassen.

4. Wird vermutet, dass das Öl durch einen defekten Verdichter beeinträchtigt wurde, den Stecker von Ventil SV3A

des defekten Außengeräts entfernen, so dass das Öl nicht in andere Außengeräte fließt.

5. Die Drehschalter SW01/02/03 auf der Schnittstellen-Leiterplatte des defekten Außengeräts auf 2/11/1 stellen;

[rd] [ ] wird auf der 7-stelligen Anzeige gezeigt.

6. SW04 mindestens 5 Sekunden lang drücken, [rd][ FF] wird auf der 7-stelligen Anzeige gezeigt und dann beginnt

der Leerpump-Vorgang.

Hinweis: Wird der Betrieb unterbrochen, die Stromversorgung zu allen Außengeräte abschalten oder SW05 auf

der Schnittstellen-Leiterplatte drüc ken.

3

Wird Öl durch defekten

Verdichter beeinträchtigt,

Stecker SV3A entfernen.

Defektes

Außengerät

1

Durch Füllschlauch an Prüfan-

schluss der Flüssigkeitsleitung und

Prüfanschluss an der Niederdruckseite

anschließen und entlüften.

2

Serviceventil auf der Flüssigkeitsseite ganz

schließen (Gas- + Ausgleichsseite offen lassen).

4. Drehschalter SW01/02/03 auf 2/11/1 stellen.

[rd] [ ] wird angezeigt.

¯

5. Druckschalter SW04 mindestens Sekunden lang drücken.

[rd] [ FF] wird angezeigt.

Leiterplatte des defekten Außengeräts.

Betrieb beim Leerpumpen

Außengerät

Defektes Außengerät

Andere Außengeräte

Betriebs-Beschreibung

Verdichter stoppt.

Außenventilator EIN.

PMV1 und PMV2 offen.

SV3A/3B/3C/3D/3E EIN.

Läuft im Testbetrieb Kühlung.

237

7. Das Serviceventil der Gasleitung des defekten Außengeräts ca. 10 Minuten nach Systemanlauf ganz schließen.

8. SW04 des defekten Außengeräts drücken, um die Druckdaten anzuzeigen (MPa). Bei wiederholtem Drücken

von SW04, ändert sich die Datenanzeige wie nachstehend gezeigt.

[rd] [ 11] [Pd] [1.20] [Ps] [1.20]

Erste Anzeige Hochdruck Niederdruck

Ein Außengerät für Druckjustierung wie folgt wählen:

9. Bei Betrieb des Leerpump-Modus wird das Außengerät mit der niedrigsten Gerätenummer als das Außengerät

zur Druckjustierung gewählt.

Geräte-Nr.

Werden SW01/02/03 auf 1/1/1 eingestellt, zeigt die Zahl auf der 7-stelligen Anzeige die

Gerätenummer an ([U#][---]: # zeigt die Gerätenummer an)

Alle anderen Außengeräte wie folgt einstellen:

10. Die Serviceventile der anderen Außengerät-Ausgleichsleitungen ganz schließen. Nur die Serviceventile der

Ausgleichsleitungen des Geräts ganz öffnen, in dem die Druckjustierung vorgenommen wird und des defekten

Geräts.

Das Außengerät, in dem die Druckjustierung vorgenommen wird, wie folgt einstellen:

11. Drehschalter SW01/02/03 auf der Schnittstellen-Leiterplatte des Außengeräts, in dem die Druckjustierung

vorgenommen wird, auf 1/2/2 einstellen.

12. Die Niederdruckdaten (Ps) werden auf der 7-stelligen Anzeige gezeigt. Das Serviceventil der Gasleitung

langsam schließen und so justieren, dass ein Druck von 0,12 MPa gezeigt wird.

13. Wenn der Niederdruck (Ps) des defekten Außengeräts fast gleich ist wie der des Geräts, in dem die

Druckjustierung vorgenommen wurde, das Serviceventil der Gasleitung, in der die Druckjustierung

vorgenommen wurde, ganz schließen.


14. Wenn der Druck des defekten Außengeräts unter 0,1 MPa ist, das Serviceventil der Ausgleichsleitung ganz

schließen und SW05 auf der Schnittstellen-Leiterplatte drücken, um den Leerpump-Vorgang abzuschließen.

15. Die Stromversorgung aller Außengeräte abschalten, und mit einer Kältemittelrückgewinnungs-Vorrichtung das

restliche Kältemittel im Außengerät rückgewinnen, in dem der Leerpump-Vorgang durchgeführt wurde. Das

rückgewonnen Kältemittel messen, da nach der Reparatur dieselbe Kältemittelmenge wieder eingefüllt werden

muss.

238

9

Ausgleichsleitungen der

Außengeräte außer dem Gerät

für Druckjustierung und dem

defekten Gerät ganz schließen.

6

Das Serviceventil der Gasleitung

ca. 10 Minuten nach dem

Systemanlauf ganz schließen.


7

SW04 drücken, um

den Niederdruck

anzuzeigen.

[Ps] [###]

8

Das Außengerät mit

der niedrigsten Nr, wird

als Außengerät zur

Druckjustierung gewählt.

10

Niederdruck wird

durch Einstellung von

SW01/02/03 auf 1/2/2

gezeigt [Ps] [###].

13

Ist der Niederdruck des defekten Außengeräts unter 0,10 MPa,

das Serviceventil der Ausgleichsleitung ganz schließen.

14

Den Strom aller Außengeräte abschalten. Mit einer Rückgewinnungs-Vorrichtung

das restliche Kältemittel im Außengerät, in

dem der Leerpump-Vorgang abgeschlossen wurde, rückgewinnen

und die Menge messen.

11

Das Serviceventil der Gasleitung allmählich

ganz schließen, während der Niederdruck

geprüft wird und dann den Druck auf 0,12 MPa

justieren.

12

Wenn d. Niederdruck des defekten Außengeräts

und d. Außengeräts zur Druckjustierung fast

gleich sind, das Serviceventil der Gasleitg. des

Außengeräts z. Druckjustierung ganz schließen.

Alle Drehschalter SW01/02/03 wieder auf 1/1/1 einstellen.

13-1-3. Kältemittelrückgewinnungs-Vorgang (Backup)

Wird ein Backup-Vorang für ein Außengerät ausgeführt, nachstehende Schritte befolgen:

Beschreibung

Dies ist eine andere Kältemittelrückgewinnungs-Methode für ein ausgeschaltetes Außengerät, weil der Backup-

Vorgang für das defekte Gerät durchgeführt wurde.

Ist Kühlbetrieb-Backup durchgeführt worden oder wird das defekte Gerät eingeschaltet, sicherstellen dass

der Stecker [CN03] (Kommunikation zwischen Außengeräten) angeschlossen ist, dann die Stromversorgung

zurückstellen und Vorgang “13-1-2. Kältemittelrückgewinnungs-Vorgang” befolgen.

Hinweis: Kann der Strom zum defekten Gerät nicht eingeschaltet werden, kann das PMV nicht geöffnet werden,

und daher nimmt die Kältemittelmenge verglichen zum normalen Leerpump-Betrieb ab. Mit einer Kältemittelrückgewinnungs-Vorrichtung

das restliche Gas im Gerät zurückgewinnen und das rückgewonnenen Kältemittel messen,

da dieselbe Kältemittelmenge nach der Reparatur wieder eingefüllt werden muss.

Vorgang


1. Mit einem Manometer-Sammler den Prüfanschluss der Flüssigkeitsleitung und der Niederdruckseite

anschließen und dann den Schlauch entlüften (um das Kältemittel im Wärmetauscher und im Flüssigkeitstank

zurückzugewinnen).

2. Das Serviceventil der Flüssigkeitsleitung im defekten Außengerät ganz schließen (die Serviceventile der Gasund

der Ausgleichsleitung offen lassen).

239

Das gewählte Gerät wie folgt als Leitgerät einstellen:

3. Drehschalter SW01/02/03 auf der Schnittstellen-Leiterplatte des gewählten Leit-Außengeräts auf 2/5/1

einstellen, [C.] [ ] wird auf der 7-stelligen Anzeige gezeigt.

4. SW04 mindestens 5 Sekunden lang drücken. Das System läuft im Test-Kühlbetrieb, wenn [C.] [ C] auf der 7-

stelligen Anzeige gezeigt wird.

5. Drehschalter SW01/02/03 auf der Schnittstellen-Leiterplatte des gewählten Leit-Außengeräts so einstellen, dass

die Niederdruck-Daten (MPa) auf der 7-stelligen Anzeige gezeigt werden.

1

Prüfanschluss der Flüssigkeitsltg. und Niederdruckseite

über Manometer-Sammler an Prüfanschluss

anschließen und Schlauch entlüften.

2

Serviceventil der Flüssigkeitsleitung ganz

schließen (Gas- und Ausgleichsleitungs-

Serviceventil offen lassen).

Defektes

Leitgerät

Als Leitgerät

gewähltes Gerät

4. Drehschalter SW01/02/03 auf 2/5/1 stellen.

[C. ] [ ] wird gezeigt.

‚

SW04 mindestens 5 Sekunden lang drücken.

4. [C. ] [ –C] wird gezeigt (Test-Kühlbetrieb beginnt.)

‚

5. Niederdruck (MPa) wird durch Einstellen der Drehschalter

SW01/02/03 auf 1/2/2 angezeigt.


6. Das Serviceventil der Gasleitung des defekten Außengeräts etwa 10 Minuten nach Systemanlauf ganz

schließen.

Wie folgt ein Außengerät zur Druckjustierung wählen:

7. Das Leitgerät als Gerät zur Druckjustierung wählen.

Alle anderen Außengeräte wie folgt einstellen:

8. Die Serviceventile der anderen Außengerät-Ausgleichsleitungen ganz schließen. Nur die Serviceventile des

Ausgleichsleitungen des Leitgeräts und des defekten Geräts ganz offen lassen.

240

Das Leitgerät wie folgt einstellen:

9. Die Niederdruck-Daten (Ps) werden auf der 7-stelligen Anzeige angezeigt. Das Serviceventil der Gasleitung

langsam schließen und so einstellen, dass ein Druck von 0,12 MPa angezeigt wird.

10. Ist der Sammler-Manometerdruck des defekten Außengeräts fast gleich wie der des Leitgeräts, in dem die

Druckjusterung vorgenommen wird, das Serviceventil der Gasleitung im Leitgerät ganz schließen.


11. Ist der Sammler-Manometerdruck des defekten Außengeräts unter 0,1 MPa, das gepackte Ventil der Ausgleichsleitung

ganz schließen und SW05 auf der Schnittstellen-Leiterplatte drücken, um den Leerpumpbetrieb zu

beenden.

12. Die Stromversorgung aller Außengeräte abschalten und mit einer Kältemittelrückgewinnungs-Vorrichtung das

restliche Kältemittel in dem Außengerät rückgewinnen, in dem der Leerpump-Vorgang abgeschlossen wurde.

Das rückgewonnene Kältemittel messen, da dieselbe Kältemittelmenge nach der Reparatur wieder eingefüllt

werden muss.

8

Die Ausgleichsleitungen der

Außengeräte außer dem

Leitgerät und dem defekten

Gerät ganz schließen.

6

Das Serviceventil der Gasleitung

ca. 10 Minuten nach Systemanlauf



7

Das Leitgerät wird

als Außengerät für

Druckjustierung gewählt.

11

Ist der Niederdruck des defekten Außengeräts unter 0,10 MPa, das

Serviceventil der Ausgleichsleitung ganz schließen. Schalter SW05

drücken, um den Leerpump-Vorgang zu beenden.

12

Die Netzstromversorgung für alle Außengeräte abschalten. Mit

einer Rückgewinnungs-Vorrichtung das restliche Kältemittel in dem

Außengerät, in dem der Leerpump-Vorgang abgeschlossen wurde,

rückgewinnen und die Menge messen.

9

Das Serviceventil der Gasleitung schließen,

während der Nederdruck geprüft wird, und

den Druck dann auf 0,12 MPa einstellen.

10

Sind der Druck des defekten Außengeräts

(Sammler-Manometer) und der Druck

des Leitgeräts fast gleich, das Ventil der

Gasleitung ganz schließen.

Alle Drehschalter SW01/02/03 auf 1/1/1 zurückstellen.

241

13-2. Systembetrieb während der Reparatur des defekten Außengeräts

Vorgang

1. Den oben beschriebenen Abschnitt “13-1. Kältemittelrückgewinnung im defekten Außengerät” befolgen.

2. Mit einer Rückgewinnungs-Vorrichtung das Kältemittel im System rückgewinnen.

Die rückzugewinnene Kältemittelmenge wird abhängig von der Leistung des defekten Außengeräts bestimmt

(siehe folgende Tabelle).

Beispiel:

Bei Backup für ein 10 PS-Außengerät in einem 30-PS-System:

im Originalsystem ist PS (30-PS-System) = 37,5 kg

Kältemittelmenge in System-PS (20-PS-System) nach Backup = 28,0 kg

Rückzugewinnene Kältemittelmenge = 37,5 – 28,0 = 9,5 kg

3. Für das Gerät, dessen Kältemittel zurückgewonnen wurde, “11-3. Außengerät-Backup” durchführen.

System-PS Außengeräte-Kombination Kältemittelmenge (kg)

5 5 8,5

6 6 8,5

8 8 14,0

10 10 15,0

12 12 16,0

14 8 6 21,0

16 8 8 25,0

18 10 8 25,0

20 10 10 28,0

22 8 8 6 33,5

12 10 30,0

24 8 8 8 33,5

12 12 32,0

26 10 8 8 33,5

28 10 10 8 35,0

30 10 10 10 37,5

32 8 8 8 8 44,0

12 10 10 38,5

34 10 8 8 8 44,0

12 12 10 40,0

36 10 10 8 8 44,0

12 12 12 41,5

38 10 10 10 8 44,0

40 10 10 10 10 45,0

42 12 10 10 10 46,0

44 12 12 10 10 48,0

46 12 12 12 10 50,0

48 12 12 12 12 52,0

242

13-3. Vorgang nach einer Reparatur

Nach Abschluss der Reparaturarbeiten wie folgt eine Evakuierung des Außengeräts durchführen.

Vorgang

1. Auf der Schnittstellen-Leiterplatte des Außengeräts, bei dem die Reparatur abgeschlossen wurde, CN30

kurzschließen, um die PMVs ganz zu öffnen.

Hinweis: Das PMV, das über CN30 öffnet, bringt das PMV nach 2 Minuten in die voll geschlossene Stellung.

Um zum voll geöffneten Status zu gelangen, die Stromversorgung des Außengeräts innerhalb von 2 Minuten

nch Verwendung von CN30 abschalten.

2. An den folgenden drei Prüfanschlüssen eine Evakuierung vornehmen: Flüssigkeits-, Druck- und Saugleitung).

1

FM

2

5

6

3

(TE1)

(Rechts)

4

(Links)

4

3

(TO)

(PMV1)

3

(TL)

5

(PMV2)

7 (SV5)

0

!

@

9

7 (SV2)

8

@

3 (TS1)

$

%

7 (SV3D)

@

5

5

#

7 (SV41) 9 9 7 (SV42)

!

!

@

&

3

(TD1)

Verdichter 1

(Inverter)

7

(SV3E)

@

3

(TK3)

5 5

@

3

(TK1)

9 9

3

(TK4)

*

7

(SV3C)

@

3

(TK2)

&

3

(TD2)

Verdichter 2

(Inverter)

@

^

5 5

5

9

7

(SV3A)

7

(SV3B)

9

( ) q



3. Sensor


5. Siebfilter











16. Sammler




20. Flüssigkeitsltgs.-Serviceventil


243

14. LECK/BLOCKIERUNG DES ÖLAUSGLEICHS-KREISLAUFS

Fehlercode-Liste für Lecks und Blockierung der Außengerät-Kältekreislauf- und Ölkreislauf-Teile

Fehler durch Blockierung

Teil

Fehlerposition,

s. nächste Seite

Gerät mit

Fehlercode

Zu erfassender Fehlercode

Außengerät-PMV A Zugehöriges Gerät Hochdruck-Schutzbetrieb

Niederdruck-Schutzbetrieb

Verdichtungstemp.-Fehler

Rückschlagventil des Haupt-

Druckleitungs-Teils

B Zugehöriges Gerät Hochdruck-Schutzbetrieb

Hochdruck-Schalter-Systemfehler

P20

H06

P03

P17

P20

P04-XX

Ergebnis

(zugehöriges Gerät)

Hochdruck

Niederdruck

Hohe Verdichtungstemp.

Anormaler Hochdruck

Rückschlagventil der Druckleitung C Zugehöriges Gerät Hochdruck-Schalter-Systemfehler P04-XX Anormaler Hochdruck

Rückschlagventil des Ölausgleichs-

Kreislaufs

Kapillarrohr

Siebfilter

D Zugehöriges Gerät Ölstanderfassungs-Kreislauffehler

Ölstandfehler

H16-XX

H07

SV3A-Ventil E And. angeschl. Gerät Ölstandfehler H07 Zu viel Öl

SV3B-Ventil F Zugehöriges Gerät Ölstandfehler H07 Zu wenig Öl

SV3C-Ventil G And. angeschl. Gerät Ölstandfehler H07 Zu viel Öl

SV3D-Ventile

SV3D-Ventilkreislauf-Kapillarrohr

Siebfilter

H Zugehöriges Gerät Ölstandfehler H07 Zu wenig Öl

SV3E-Ventil I Zugehöriges Gerät Ölstanderfassungs-Kreislauffehler


H16-04

H07

Ölrücklauf-Kapillarrohr J Zugehöriges Gerät Ölstandfehler H07 Zu wenig Öl

Ölausgleichskreislauf-Fehler

oder Ölmangelerfassung

Ölausgleichskreislauf-Fehler

Zu wenig Öl

SV3C-Bypass-Kapillarrohr K Zugehöriges Gerät Ölstanderfassungs-Kreislauffehler H16-03 Ölausgleichskreislauf-Fehler

Fehler durch Leck

Teil

Fehlerposition,

s. nächste Seite

Gerät mit

Fehlercode

Zu erfassender Fehlercode

Außengerät-PMV A Zugehöriges Gerät Außeng.-Flüssigkeitsrückl.-Fehler


Rückschlagventil des Haupt-

Druckleitungs-Teils

B Zugehöriges Gerät Ölstandfehler

Verdichterausfall


Rückschlagventil der Druckleitung C Zugehöriges Gerät Ölstandfehler



Rückschlagventil des Ölausgleichs-

Kreislaufs

P13

H07

H07

H01-XX

H02-XX

H07

H01-XX

H02-XX

Ergebnis

(jeweiliges Gerät)

Kältemittelstau





D Zugehöriges Gerät Ölstandfehler H07 Zu viel Öl

(Leckseite)

Zu wenig Öl

(normale Seite)

SV3A-Ventil E Zugehöriges Gerät Ölstandfehler H07 Zu wenig Öl

SV3C-Ventil G Zugehöriges Gerät Ölstandfehler H07 Ölmangel-Erfassung

Hinweis: XX - Fehler an Untercode

244

1

FM

2

A

5

6

3

(TE1)

(Rechts)

4

(Links)

4

3

(TO)

B

H

K

I

(PMV1)

3

(TL)

!

5

%

(PMV2)

7 (SV3D)

7 (SV41)

7 (SV5)

@

@

@

0

!

5

&

3

(TD1)

Verdichter 1

(Inverter)

7

(SV3E)

9

5

3

(TK3)

5 5

@

3

(TK1)

9 9

@

#

9 9

3

(TK4)

*

7

(SV3C)

@

3

(TK2)

7 (SV2)

&

3

(TD2)

Verdichter 2

(Inverter)

8

7 (SV42)

@

@

$

!

3 (TS1)

^

C

G

D

J

5 5

5

9

7

(SV3A)

7

(SV3B)

J

9

( ) q

E

F



3. Sensor


5. Siebfilter











16. Sammler






245

15. VERDICHTERAUSTAUSCH

15-1. Verdichteraustausch-Vorgang (Beschreibung)

START

Ist das Außengerät ein Einzelsystem?

Nein

Ja

PMV des defekten Geräts manuell

öffnen (CN30 an Schnittstellen-

Leiterplatte kurzschließen und

Stromversorgung ausschalten) und

Kältemittel über Kältemittelrückgewinnungs-Vorrichtung

rückgewinnen

(siehe Hinweis).

Kältemittel rückgewinnen

WARNUNG: Nie Kältemittel ins Außengerät rückgewinnen.

Bei Neuinstallation und bei Reparaturarbeiten immer

eine Kältemittelrückgewinnungs-Vorrichtung zur

Kältemittelrückgewinnung verwenden. Rückgewinnung

in das Außengerät ist nicht möglich; sonst könnte es zu

einem ernsten Unfall kommen.

Den Strom zum defekten Außengerät abschalten.

Den defekten Verdichter entfernen.

Hinweis: Volle Öffnung des PMV durch Kurzschließen von CN30

kehrt nach 2 Minuten wieder in die voll geschlossene

Stellung zurück.

Um mit voll geöffnetem Status weiterzumachen, innerhalb

von 2 Minuten den Strom zum Außengerät abschalten.

Die Ölmenge des defekten Verdichters messen.

Die Ölfarbe des defekten Verdichters prüfen.

ASTM: Sind es 4 oder mehr?

Den Ölstatus basierend auf der Ölfarbe prüfen und

entweder nur den defekten oder beide Verdichter

auswechseln.

( )

Ja

Nein

Nur den defekten Verdichter austauschen.

Defekten und normalen Verdichter auswechseln.

Die Ölmenge im normalen Verdichter messen.

Die Ölmenge entsprechend der gemessenen Menge justieren.

Die beiden Verdichter einbauen.

Auf Lecks im defekten Außengerät prüfen.

* Dieses Fließschema ist díe Grundlage für den Verdichteraustausch. Jeder Fall

muss entsprechend den individuellen Bedingungen betrachtet werden.

Die Verdichter aufgrund der folgenden Kriterien auswechseln.

1. 1900 l Öl wird zum Service in einen Verdichter eingefüllt.

2. Ab Werk beträgt die Ölmenge in einem Außengerät 3800 l.

3. Beim Ausbau enthält ein Verdichter normalerweise 800 bis 1400 l Öl.

Der Ölabscheider enthält gewöhnlich 0 bis 1000 l Öl.

Das defekte Außengerät evakuieren.

Kältemittel einfüllen.

ENDE

246

15-2. Verdichteraustausch

Auswechseln eines Verdichters

Beim Austausch eines Verdichters Öl aus dem defekten Verdichter entnehmen und basierend auf der Ölqualität

entscheiden, ob ein oder zwei Verdichter ausgewechselt werden müssen. Ist die Ölfarbe ASTM 4.0 oder mehr beide

Verdichter auswechseln.

ACHTUNG: Die Verdichter können über 20 kg wiegen.

Eine Person sollte nicht versuchen, sie zu heben.

Verdichterausbau

• Den Strom zum defekten Gerät abschalten.

• Das vordere Blech entfenrnen (M5 x 7).

• Den Schaltkasten-Deckel entfernen (M4 x 2).

• Die Schrauben (M5 x 2) zur Befestigung des Schaltkastens

am Außengerät entfernen.

• Den Bügel für vorübergehende Befestigung des

Schaltkastens unten am Schaltkasten entfernen.

Hinweis: Der Schaltkasten schwenkt aufgrund seines

Schwerpunkts aus.

• Die Haken oben vom Schaltkasten entfernen und zur

Ventilseite hin bewegen. Hinweis: Der Schaltkasten

kann unstabil werden. Ist dies der Fall, alle Kabel

abtrennen und den Schaltkasten ganz entfernen.

• Den unteren Kanal entfernen (M4 x 4).

• Die Schallisolierungs-Matte entfernen.

• Die Kurbelwannenheizung entfernen.

• Die Klemmenabdeckung des Verdichters entfernen,

dann die Verdrahtung zum Verdichter und der

Gehäusethermostat-Einheit entfernen. Hinweis: Nur die

Kabel von der Verdichterseite entfernen.

• Die Druckleitung, Saugleitung und Ölausgleichsleitung

entfernen.

• Die Sechskantschrauben zur Verdichterbefestigung

entfernen. Hinweis: Es sind nur zwei Sechskantschrauben

je Verdichter vorgesehen.

• Den Verdichter entfernen.

Haken

M5-Schrauben

(2 Positionen)

Bügel für

vorübergehendes

Aufhängen

WARNUNG: Ist beim Schweißen Öl

vorhanden, kann es sich entzünden.

Messen der Ölmenge im defekten Verdichter

• Den defekten Verdichter auf eine Waage stellen und

anhand des Gewichts die Ölmenge berechnen.

Ölmenge des defekten Verdichters:

A [l] = (Gewicht des entfernten Verdichters (kg) – 23,5) x

1042 (spezifisches Gewicht von Öl: 1042 l/kg)

Z entfernende Positionen


(rechts)

* Die linke Seite ist

gleich wie die rechte

Unterer Kanal

Hinweis: Enthält der Verdichter kein Öl, wiegt er 23,5 kg.

Verdichter/

Schallisolierungs-Matte

M4-Schrauben


247

Farbprüfung des Öls im defekten Verdichter

• Den defekten Verdichter hinlegen, der Ölausgleichsleitung

etwas Öl entnehmen und dann die Ölfarbe auf der Basis der

Ölfarben-Probe prüfen.

• Die Anzahl der auszuwechselnden Verdichter anhand der

Ölfarbe bestimmen:

• ASTM unter 4: Den defekten Verdichter auswechseln

• ASTM über 4: Beide Verdichter auswechseln

Ölausgleichsleitung

Verdichter

Auswechseln des defekten Verdichters

Die Ölmenge im Service-Verdichter, basierend auf der Ölmenge im defekten Verdichter wie nachstehend

beschrieben justieren.

Wenn die Ölmenge im defekten Verdichter wie folgt ist: 0 ≤ A < 1000

• Die Ölmenge im Service-Verdichter auf 1000 l justieren.

Den Service-Verdichter hinlegen und 900 l Öl aus der Ölausgleichsleitung entnehmen. Hinweis: Nicht mehr als

900 l entnehmen, da sonst ein Verdichterfehler auftreten kann.

Hinweis: Ist die Ölmenge im defekten Verdichter unter 500 l, kann ein Fehler im Ölausgleichskreislauf vorliegen.

Den Verdichter entsprechend Abschnitt “15-3. Ursache für Ölmangel bestimmen” prüfen.

Wenn die Ölmenge im defekten Verdichter wie folgt ist: 1000 ≤ A < 1900

• Die Ölmenge im Service-Verdichter auf A Liter justieren.

Den Service-Verdichter hinlegen und (1900 - A) Liter Öl aus der Ölausgleichsleitung entnehmen.

Wenn die Ölmenge im defekten Verdichter wie folgt ist: 1900 ≤ A

• Die Ölmenge im Service-Verdichter auf A Liter justieren.

Einen Schlauch in die Druckleitung oder Ölleitung des Service-Verdichters einführen und mit einem Trichter (A

- 1900) Liter Öl hinzufügen.

Verdichter

248

Auswechseln des defekten und des normalen Verdichters

Auswechseln des normalen Verdichters

• Den normalen Verdichter genau wie den defekten Verdichter ausbauen.

WARNUNG: Beim Schweißen beachten, dass Öl vorhanden ist, das sich entzünden kann.

Messen der Ölmenge im normalen Verdichter

• Wie beim Messen der Ölmenge im defekten Verdicher den defekten Verdichter auf die Waage stellen und

anhand des Gewichts die Ölmenge berechnen.

Ölmenge im defekten Verdichter:

A [l] = (Gewicht des entfernten Verdichters (kg) – 23,5) x 1042 (spezifisches Gewicht von Öl: 1042 l/kg)

Hinweis: Enthält der Verdichter kein Öl, wiegt er 23,5 kg.

Justierung der Ölmenge in den Service-Verdichtern

Die Ölmenge in den Service-Verdichtern basierend auf der Ölmenge im defekten Verdichter (A in Litern) und im

normalen Verdichter (B in Litern) wie nachstehend beschrieben justieren.

Die Gesamt-Ölmenge in beiden Verdichtern ist: 0 ≤ (A + B) < 2000

• Die Ölmenge in den beiden Service-Verdichtern auf je 1000 l justieren.

Beide Service-Verdichter hinlegen und 900 l Öl aus jeder Ölausgleichsleitung entnehmen. Hinweis: Nicht mehr

als 900 l entnehmen, da sonst ein Verdichterfehler auftreten kann.

Hinweis: Ist die Ölmenge im defekten Verdichter unter 500 l, kann ein Fehler im Ölausgleichskreislauf vorliegen.

Den Verdichter entsprechend Abschnitt “15-3. Ursache für Ölmangel bestimmen” prüfen.

Wenn die Gesamtmenge Öl in beiden Verdichtern 2000 ≤ (A + B) < 3800 ist:

• Die Ölmenge in beiden Service-Verdichtern auf je A + B

2

Liter justieren.

Beide Service-Verdichter hinlegen und

(3880 - A + B) l Öl aus den Ölausgleichsleitungen entnehmen.

2

Wenn die Gesamtmenge Öl in beiden Verdichtern 3800 ≤ (A + B) ist:

• Die Ölmenge in beiden Service-Verdichtern auf je A + B

Liter justieren.

2

Einen Schlauch in die Druckleitung oder Ölleitung des Service-Verdichters einführen und mit einem Trichter

(A + B – 3800) Liter Öl hinzufügen.

2

Verdichter

249

Verdichter-Installation

• Den Verdichter in der umgekehrten Reihenfolge vom Ausbau installieren.

• Beim Verdichterausbau können sich die Klemmen lösen. Geschieht dies, sie entweder ersetzen oder mit einer

Zange biegen.

Anmerkungen:

• Zur Verdichterbefestigung sind nur zwei Sechskantschrauben vorgesehen.

• Das Anzugsmoment der Sechskantschrauben zur Verdichterbefestigung ist 200 Nm.

• Ist dem Sammler Öl entnommen worden, den Rohrstutzen nach dem Klemmen löten.

Evakuierung

Bei einem Außengerät-Einzelsystem

• Die Vakuumpumpe an die Ventil-Füllanschlüsse der Flüssigkeits- und Gasleitungen und den Prüfanschluss an

der Hochdruckseite anschließen und dann evakuieren.

• Evakuieren, bis der Niederdruckmesser ein Vakuum von maximal 10 Pa anzeigt.

Hinweis:

• Vor der Evakuierung das PMV ganz öffnen. Die Evakuierung des Außengerät-Wärmetauschers kann

möglicherweise nicht erfolgen, wenn das PMV geschlossen ist.

Bei einem System mit mehreren Außengeräten

• Beim Verdichteraustausch wie unter “13-3. Verfahren nach einer Reparatur” beschrieben evakuieren.

Das PMV ganz öffnen

• Den Strom zum Außengerät einschalten.

• CN30 auf der Schnittstellen-Leiterplatte des Außengeräts kurzschließen.

• Den Strom des Außengeräts innerhalb von 2 Minuten nach Kurzschließen von CN30 abschalten.

Einfüllen von Kältemittel

• Dieselbe Kältemittelmenge wie zurückgewonnen wurde am Füllanschluss des Flüssigkeitsleitungs-

Serviceventils einfüllen.

250

15-3. Ursache für Ölmangel bestimmen

Sind die Ausgleichsleitungen aller Außengeräte im selben

Kältekreislauf voll geöffnet?

Nein

Das Ausgleichsleitungs-Ventil voll öffnen.

Ja

Liegt eine Abtrennung, falsche Verdrahtung oder

inkorrekte installation der Sensoren des Geräts vor,

dessen Verdichter ausgewechselt wurde?

Nein

Ja

Falsche Verdrahtung oder inkorrekte Installation

der Sensoren korrigieren:

TK1: CN514/TK2: CN515

TK3: CN516/TK4: CN523

Sind die Sensor-Charakteristika der Sensoren TK1,

TK2, TK3 und TK4 korrekt?

Nein


Ja

Den Ölausgleichskreislauf wie folgt prüfen, nachdem der Verdichter

entfernt worden ist.

Ölausgleichskreislauf-Posten und -Vorgang prüfen, nachdem der Verdichter entfernt wurde

Auf Kältemittelstau im

Verdichter prüfen

Auf Ölmangel im

Verdichter prüfen

Prüfpunkte Position Vorgang

Außengerät-PMV-Leck

Rückschlagventil-Leck in der

Haupt-Druckleitung

Rückschlagventil-Leck in der

Druckleitung

Rückschlagventil-Leck im

Ölausgleichskreislauf

SV3A-Ventilleck

SV3B-Ventilblockierung

SV3E-Ventilblockierung

Rücklauf-Kapillarrohr-Blockierg.

SV3D-Ventil-Kapillarrohr-

Blockierung

Rücklauf-Kapillarrohr-Blockierg.

A

B

C

D

E

F

G

H

I

H

1. Durch den Prüfanschluss der Flüssigkeitsleitung mit Stickstoff beaufschlagen und

den Druck am Prüfanschluss der Druckleitung prüfen. Ist dieser Druck hoch, sind

Leckagen am Außengerät-PMV und Rückschlagventil der Haupt-Druckleitung

möglich. Die Teile auswechseln.

2. Wird kein Druck festgestellt, das Außengerät-PMV ganz öffnen und erneut den

Druck prüfen. Ist der Druck am Druckleitungs-Prüfanschluss hoch, ist Leckage am

Rückschlagventil der Haupt-Druckleitung möglich. Das Teil auswechseln.

3. Tritt Gas aus der geschweißten Druckleitung aus, wo der Verdichter entfernt wurde,

wenn die Druckbeaufschlagung über den Prüfanschluss der Haupt-Druckleitungen

erfolgt ist, lecken möglicherweise die Druckleitungs-Rückschlagventile. Die Teile

auswechseln.

4. Tritt Gas aus der geschweißten Ölausgleichsleitung aus, wo der Verdichter entfernt

wurde, wenn die Druckbeaufschlagung über den Prüfanschluss der Druckleitung

erfolgt ist, leckt möglicherweise die Ölausgleichsleitungs-Rückschlagventil. Die

Teile auswechseln.

5. Durch den Prüfanschluss der Druckleitung mit Stickstoff beaufschlagen, dann Ventil

SV3B manuell öffnen. Tritt Gas aus der geschweißten Saugleitung aus, wo der

Verdichter sein sollte, leckt möglicherweise das Ventil SV3A. Die Teile auswechseln.

6. Ventil SV3E manuell öffnen, während über den Prüfanschluss der Druckleitung

die Druckbeaufschlagung mit Stickstoff erfolgt. Ist kein Leck an der geschweißten

Saugleitung vorhanden, wo der Verdichter entfernt wurde, kann Ventil SV3E oder

das Ölrücklauf-Kapillarrohr verstopft sein. Die Teile auswechseln.

7. Ventil SV3D manuell öffnen, während über den Prüfanschluss der Druckleitung

die Druckbeaufschlagung mit Stickstoff erfolgt. Ist kein Leck an der geschweißten

Saugleitung vorhanden, wo der Verdichter entfernt wurde, kann Ventil/Kapillarrohr

SV3D oder das Ölrücklauf-Kapillarrohr verstopft sein. Die Teile auswechseln.

251

1

FM

2

A

5

6

3

(Rechts)

(TE1)

4

3

(TO)

(Links

4

B

Druckbeaufschlagung

mit Stickstoff

Druckbeaufschlagung

mit Stickstoff

(PMV1)

5

3

(TL)

%

(PMV2)

7 (SV3D)

7 (SV5)

9

0

!

7 (SV2)

@

8

5 #

@

5

7 (SV41) 9 9 7 (SV42)

3 (TS1)

$

!

C

I

G

H

!

3

(TD1)

7 (SV3E)

@

&

Verdichter 1

(Inverter)

@

3(TK1)

3

(TK3)

5 5

9 9

@ @

3

(TK4)

*

7

(SV3C)

Verdichter 2

(Inverter)

3(TK2)

&

3

(TD2)

@

^

D

5 5

5

9

7

(SV3A)

7

(SV3B)

H

( ) q

E

9

F



3. Sensor


5. Siebfilter











16. Sammler






252

16. TEILEAUSTAUSCH

Nr.

Zu ersetzendes

Teil

Arbeitsvorgang

1 Gehäuse ZU BEACHTEN: Bei der Arbeit Schutzhandschuhe tragen, da es

sonst zu Verletzungen kommen kann.

Ausbau

1. Das Gerät ausschalten, die Stromversorgung zum Gerät

abschalten.

2. Die Sicherungsschrauben des Ausblasgehäuses entfernen.

(M5 × 10, 4 Stück)

3. Die Gehäuse-Schrauben (vorn und hinten unten) entfernen.

(M5 × 10, je 7 Stück)

4. Die Schrauben vom Serviceblech entfernen.

(M5 × 10, 3 Stück)

5. Die Schrauben (vorn/hinten) vom Ansauggehäuse entfernen.

(M5 × 10, je 4 Stück)

(M4 × 10, je 2 Stück)

6. Die Schrauben (rechts/links) vom Seitenblech entfernen.

(M5 × 10, je 4 Stück)

Bemerkungen

2)

5. Ansauggehäuse

(vorn und hinten)

Ausblasgehäuse

Schrauben (4 Ecken)

3. Gehäuse unten

(vorn und hinten)

6. Seitenblech

(rechts und links)

Zusammenbau

Das Gehäuse in umgekehrter Reihenfolge wie oben unter “Ausbau”

beschrieben wieder zusammenbauen ( 6. ‡1) ). Beim Zusammenbau

des Ausblasgehäuses auf folgende Punkte achten.

4. Serviceblech

• Beim Zusammenbau des Ausblasgehäuses berücksichtigen

Die Hakenansätze* (6 Positionen) an der Innenkante des Ausblasgehäuses

müssen korrekt in die zugehörigen Schlitze in den

rechten/linken Seitenblechen eingesetzt werden, da es sonst zu

Schwingungsgeräuschen kommen kann.

* Hakenansätze

(je 2 x 3 Positionen in

Längsrichtung)

2 Axialventilatormotor

ZU BEACHTEN: Bei der Arbeit Schutzhandschuhe tragen, da es


Ausbau

1. Das Gerät ausschalten, die Stromversorgung zum Gerät

abschalten.

2. Die Schrauben des Ansauggehäuses entfernen.

(M5 × 16, 4 Stück)

2)

Ansauggehäuse

Schrauben (4 Ecken)

253

Nr.


Teil


Bemerkungen

2 Axialventilatormotor

3. Die Flanschmutter zur Befestigung des Ventilatormotors und

Axialventilators entfernen. (zum Anziehen im Uhrzeigersinn

drehen.)

4. Die rechteckige Unterlegscheibe entfernen.

5. Den Axialventilator entfernen.

3. Flanschmutter

Hinweis: Vorsichtig gerade nach oben ziehen.

6. Stecker von der IPDU-Leiterplatte des Inverter-Ventilators

entfernen (2 Positionen) und dann das Ventilatormotor-Kabel

nach oben entfernen.

7. Die Befestigungsschrauben vom Ventilatormotor (4 Stück)

entfernen.

4. Rechteckige

Unterlegscheibe

6)

7. Schrauben


Stecker entfernen und

nach oben herausziehen.

Stecker-Detail

Ventilatormotor-Kabelführung

Signalleitung

Stromleitung

• Zur Beachtung beim Ventilatormotor-Austausch/

Zusammenbau

Motorwellen-Fläche (D-Form)

1. Die D-förmige Fläche an der Ventilatormotorwelle mit der

Ventilatormarkierung p ausrichten, den Ventilatormotor einführen.

(ist die D-förmige Fläche falsch ausgerichtet, schmilzt der

Axialventiator aufgrund der Reibungswärme, was zu Defekten

und Beschädigung führt.)

2. Die rechteckige Unterlegscheibe wieder anbringen, sonst können

anormale Geräusche oder Schwingungen erzeugt werden.)

3. Die Flanschmutter auf 15 Nm anziehen.

4. Die Hakenansätze des Ausblasgehäuses sicher in die

Ansatzschlitze des Gehäuses einführen (siehe Foto auf Seite 253;

je 3 Positionen vorn und hinten, insgesamt 6 Positionen).

1)

Ventilatormarkierung p

‡ Position zur Wellenfläche in D-Form

254

Nr.


Teil


Bemerkungen

3 Wärmetauscher



2. Motorbasis

Vor Beginn der Arbeit das Kältemittel in einen Zylinder oder ein

anderes angeschlossenes Gerät umpumpen, so dass sich kein

Kältemittel im Außengerät befindet.

• Demontage (Beispiel):

Wärmetauscher (rechts)

1. Das Gehäuse entfernen.

2. Die Motorbasis entfernen. (M5 × 10, 4 Stück)

3. Die Motorbasis-Halterung entfernen.

(M5 × 10, 5 Stück)

4. Die Schrauben der Wärmetauscher-Befestigungsplatte entfernen.

(M5 × 10, 6 Stück)

5. Die Schrauben des Trägers entfernen.

(M5 × 10, 3 Stück 2)

6. Die Schrauben der wasserfesten Platte entfernen.

(M4 × 10, 3 Stück)

7. Das Sammler- und Verteilerteil von der angeschlossenen Leitung

ablöten (4 Positionen).

8. Die Schrauben des Trägers auf der Rückseite entfernen und dann

den Wärmetauscher herausziehen.

(M5 × 10, 2 Stück)

Wärmetauscher

(links)

3. Motorbasis-Halterung

Wärmetauscher

(rechts)

5. Träger

4. Wärmetauscher-

Befestigungsplatte

6. Wasserfeste Platte

7. Lötteil

(2 Positionen auf der Sammler-Seite)

8. Rückseite

7. Lötteil

(2 Positionen auf der Verteiler-Seite)

8. Träger

Nach hinten herausziehen. (Bei linkem

Wärmetauscher nach vorn herausziehen.)

255

Nr.


Teil


Bemerkungen

4 Inverter-

Baugruppe

• Kasten-

Ausbau



1. Das Klimagerät ausschalten, und dann den Strom zum Gerät

abschalten.

2. Die Inverter-Abdeckung entfernen.

(M4 × 10, 2 Stück)

3. Die Inverterkasten-Befestigungsschrauben entfernen.

(je 1 Stück oben und unten an der Seite.)

4. Den Befestigungsansatz an der Seite unten leicht nach unten

drücken so dass der Kasten entfernt werden kann.

(Den unteren Teil des Kastens nach vorn ziehen.)

5. Den Hakenansatz oben an der Seite entfernen und dabei dass

Deckenblech mit beiden Händen halten.

3. Schraube

3. Schraube

4. Befestigungsansatz

5)

Herausziehen

Zusammenbau und Warnungen

1. Den oberen Ansatz anhaken.

2. Den unteren Teil drücken.

Sicherstellen, dass hinten an den Ecken keine Kabel eingeklemmt

werden.

3. Die Befestigungsschrauben oben und unten an der Seite

anziehen.

(je eine oben und unten)

2)

2. Beim Andrücken des unteren

Teils sicherstellen, dass keine

Kabel eingeklemmt werden.

256

Nr.


Teil

5 Inverter-

Baugruppe

• Ausbau d.

Leiterplatte +

Elektroteile

1. Störungsfilter-

Leiterplatte

2. Schnittst.-

Leiterplatte




1. Betrieb ausschalten und dann den Strom zum Gerät abschalten.

2. Die Kabel und dann die Leiterplatte vom Kanten-Abstandhalter an

der Ecke entfernen.

Austausch der Service-Leiterplatte

Für die Schnittstellen-Leiterplatte müssen Überbrückungs-

Verbindungen für jedes Modell eingestellt werden.

Siehe “Austausch-Vorgang der Schnittstellen-Leiterplatte”.

Bemerkungen

1. Störungsfilter-

Leiterplatte

4. Ventilator-IPDU-Leiterplatte

2. Schnittst-Leiterplatte

(Regelungs-Leiterplatte)

3. IPDU-Leiterplatte

(Treiber von Verdichter 1)


(Treiber von Verdichter 2)



2. Die Befestigungsschrauben d. Wärmesenke (Kühlblech) entfernen.

* (M4 × 16, 2 Stück)

3. Kabel entfernen.

4. Die Leiterplatte vom Kanten-Abstandhalter an der Ecke entfernen.

* Wärmesenken-Befestigungsschraube, Verdichterkabel (U,

V, W) etc. M4-Schrauben-Drehmoment 1,47 ± 0,1 N m.


Für die IPDU-Leiterplatte müssen Überbrückungs-Verbindungen für

jedes Modell eingestellt werden.

Siehe “Austausch-Vorgang der IPDU-Leiterplatte”.

2. Schraube

4. Ventilator-

IPDU-Leiterplatte


2. Kabel entfernen.

3. Die Befestigungsschrauben d. Wärmesenke (Kühlblech) entfernen.

(M3 × 14, 4 Stück)

* Schrauben-Drehmoment für Wärmesenken-Befestigungsblech

0,55 ± 0,1 N m.

2. Schraube

257

Nr.


Teil

5 Inverter-

Baugruppe

• Ausbau d.

Leiterplatte +

Elektroteile

5. Drosselspule


7. Elektrolyt.

Kondensator





2. Schrauben (3 Positionen) von der Klemmenblock-Installationsplatte

entfernen.

3. Befestigungsschrauben aller Teile und dann die Kabel entfernen*.

* Vorsicht beim Ausbau des elektrolytischen Kondenstors (No. 7)


Bemerkungen

1. Elektrolytische Kondensatoren enttladen sich im Laufe der Zeit.

Vor Arbeitsbeginn muss die Spannung mit einem GS-Voltmesser

gemessen werden; sie muss null sein. Ist die Gleichstrom-

Spannung nicht null, müssen die Kondensatoren wie unten

beschrieben entladen werden.

2. Mit einer geeigneten Widerstandslast (100 Ω/40 W oder gleichwertig)

den Kondensator entladen.

Hinweis: Nicht mit einem Werkzeug (z.B. Schraubenzieher)

entladen, da die Kondensatorladung zu Verletzungen führen kann.

Drosselspule, Transformator

und elektrolyt. Kondensator

befinden sich hinten am

Klemmenblock.

2. Schraube

2. Schraube

2. Schraube

Klemmenblockinstallationsplatte

5. Drosselspule

(2 Stück)

3. Schraube

3. Schraube


7. Elektrolytischer

Kondensator

258

Nr.


Teil


Bemerkungen

6 Drucksensor-

Positionen des

2-Wege-Ventils

SV3C

SV3A

SV3D

SV3B

Hinten

Ölbehälter

Flüssigkeitsbehälter

Sammler

SV3E

SV2

Ölabscheider

SV41

Verdichter (1) Verdichter (2)

SV42

SV5

Inverter-Baugruppe

Ps-Sensor

Pd-Sensor

Vorn

7 Temperatursensor-

Positionen und

Kennzeichnung

Vorderseite des Klimageräts

TD1-Sensor (gelb)

TD2-Sensor (rot)

TS1-Sensor (grau)

TL-Sensor (weiß)

Sammler Verdichter (1) Verdichter (2)

259

Nr.


Teil

7 Temperatursensorpositionen

und

Kennzeichnung


Rückseite des Klimageräts

Hinten

TK-Sensor (weiß)

Bemerkungen

Sammler

TK1-Sensor (schwarz)

Sammlerseite

(hinten)

Ölabscheider

Flüssigkeitsbehälter

TK4-Sensor

(grün)

TK2-Sensor (blau)

(vorn)

Ölbehälter

8 Anbringen/

Entfernen des

Leitungsbefestigungs-Gummis

In diesem Klimagerät werden unten Gummi und SUS-

Befestigungsband zur Schwingungs-Verhinderung im Kältesystem

verwendet, um die Zuverlässigkeit zu verbessern.

Positionen mit SUS-Befestigungsband: insgesamt 5 Stellen

ø 6,35 1 ø 15,88 mm zwischen

Ventil SE3C und Druckleitung

MAP1201H, 1001H, 080H: ø 8,0 1 ø 25,4 mm

MAP0601H, 0501H: ø 8,0 1 ø 19,05 mm

zwischen Ventil SE3E und Saugleitung


Ventil SV42 und Saugleitung


Ventil SV41 und Saugleitung


Ventil SV2 und Druckleitung

260

Nr.


Teil

8 Anbringen/

Entfernen des

Leitungsbefestigungs-Gummis




Ausbau

1. Das Band auf beiden Seiten der Klemme zusammendrücken, um

es freizugeben.

Bemerkungen

1)

Gummi zusammendrücken, um die Schale freizugeben.

2)

Das Band zum Pfeil hin drücken.

Zusammenbau

1. Jedes Gummi getrennt an der jeweiligen Leitung anbringen.

2. Die Ansatzseite des SUS-Bands zur Montage mit der Schiitzseite

des Gummis ausrichten.

3. Das Band so anbringen, dass kein Spalt zwischen dem SUS-

Band und dem Befestigungsgummi besteht. Besonders darauf

achten, dass kein Spalt an der Haarnadel des Bands besteht.

4. Das Gummi und Band so zusammendrücken, dass der Hakenteil

des Bands in dem rechteckigen Loch sitzt.

(Ist es nicht angehakt, Punkt 3 erneut prüfen und darauf achten,

dass kein Spalt zwischen Band und Gummi besteht.)

Schlitzrichtungen ausrichten, und dann

an der jeweiligen Leitung anbringen.

1)

1)

2)

Ansätze ausrichten und zusammenschieben.

Ansätze mit der Schlitzseite des Gummis ausrichten

Schieben

3)

Das Band gegen das Gummi

drücken um Spalte zu vermeiden.

4)

Die Seite des rechteckigen

Lochs zum Pfeil hin schieben.

Die Ansatzseite gegen das Gummi drücken.

261

Nr.


Teil

9 Austausch des

Sammlers




Vor Beginn der Arbeit das Kältemittel in einen Zylinder oder ein

anderes angeschlossenes Gerät umpumpen, so dass sich kein

Kältemittel im Außengerät befindet.

1. Das untere Gehäuse (hinten) entfernen.

2. Die Befestigungsschrauben (M6 × 3 Stück) für den Sammlerfuß n

Grundplatte entfernen.

3. Die Sammler-Befestigungsschrauben (M6 × 2 Stück) der

Sammler-Befestigungsplatte entfernen*

* Die Befestigungsplatte ist an der Mittel-Trennplatte befestigt.

(Nur die Schrauben entfernen, die den Sammler befestigen.)

4. Die an Ventil SV2 angeschlossene Leitung (Schweißteil) entfernen.

5. Ausblasgehäuse, Ventilator und Motorbasis entfernen.

6. Die Befestigungsschrauben (M5 × 4 Stück) Sammlerdeckel n

Mittel-Trennplatte entfernen und diese dann nach oben ziehen.

7. Mit einem Rohrschneider das Ein-/Austrittsrohr des Sammlers an

der angegebenen Stelle abschneiden. (Die Position ist dem mit

den Reparaturteilen gelieferten Handbuch zu entnehmen.)

8. Den Sammler nach oben herausziehen.

Bemerkungen

6. Sammler-Deckel

7. Rohr am

Ein-/Austritt

abschneiden

6)

3. Sammler-

Befestigungsplattte

6. Je 2 Schrauben

vorn und hinten

8)

Mittel-Trennblech

4. Ventil SV2

3. Zwei Schrauben

Sammler

2. Drei Schrauben

4. Schweißteil mit SV2-Baugruppe

262

17. LEITERPLATTEN-AUSTAUSCHVORGANG


17-1-1. Innengerät-Leiterplatten-Austausch

Teilenummer Modell Leiterplatten-Modell Etikett an der Leiterplatte

431-6V-207

Serie MMU-AP ** 1WH

Serie MMU-AP ** 1H

Serie MMU-AP ** 1YH

Serie MMU-AP ** 1SH

Serie MML-AP ** 1H

Serie MML-AP ** 1BH

Serie MMF-AP ** 1H

MCC-1403

03RD M01

431-6V-210 Serie MMU-AP ** 1BH MCC-1402 03DD M02

431-6V-225

Serie MMU-AP ** 1H

Serie MMC-AP ** 1H

Serie MMK-AP ** 1H

MCC-1402

03DD M03

Der feste Speicher (EEPROM, IC10) speichert den Modelltyp und Leistungcode, die werkseitig eingestellt werden.

Bei der Installation eingestellte Daten (z.B. Leitungs-/Innengerät-/Gruppenadressen) sind auch in der EEPROM

gespeichert.

Die Leiterplatte wie im Vorgang unten gezeigt auswechseln. Nach dem Austausch prüfen, ob die Einstellungen des

Leit-/Folgegeräts etc. korrekt sind und einen Testlauf durchführen.

Austauschvorgang

Methode 1

Vor dem Austausch kann der Strom zum Innengerät einschaltet werden, um den Einstellungs-Inhalt der verdrahteten

Fernbedienung abzulesen.

Anzeige der EEPROM-Daten: Vorgang 1

Ú

Austausch der Service-Leiterplatte und Strom EIN: Vorgang 2

Ú

Programmierung der EEPROM-Daten: Vorgang 3

Ú

Stromversorgungs-Rückstellung (alle bei Gruppenbetriebs-Regelung an die Fernbedienung angeschlossenen

Innengeräte)

263

Methode 2

Wenn aufgrund eines EEPROM-Fehlers keine Anzeige möglich ist.

Austausch der Service-Leiterplatte und Strom EIN: Vorgang 2

Ú

Programmierung der Einstellungsdaten wie Modellname, Leistungscode, Innengerät-Adresseneinstellung für hohe

Decken, Options-Anschlusseinstellung etc. an EEPROM, basierend auf der Kundeninformation: Vorgang 3

Ú

Stromversorgungs-Rückstellung (alle bei Gruppenbetriebs-Regelung an die Fernbedienung angeschlossenen

Innengeräte)

Vorgang 1: Anzeige des Einstellungs-Inhalts vom EEPROM

(Inhalt des EEPROM mit lokal geänderter Einstellung einschließlich werkseitige Einstellung werden abgelesen.)

SET CL

1. Tasten + + mindestens 4 Sekunden lang gleichzeitig drücken. 1

* Bei Gruppenbetriebs-Regelung zeigt die zuerst angezeigte Gerätenummer die Leit-Innengerät-Nummer an.

In diesem Fall wird 10 im Positionscode (DN) gezeigt. Der Ventilator des gewählten Innengeräts läuft und

das Luftleitblech wird betätigt (falls vorgesehen).

2. Bei mehrmaligem Drücken UNIT werden die Innengerät-Nummern der Gruppenregelung nacheinander

gezeigt. 2

Die Nummer des auszuwechselnden Innengeräts angeben.

* Der Ventilator des gewählten Innengeräts läuft und das Luftleitblech wird betätigt (falls vorgesehen).

3. Mit den Temperatureinstellungs-Tasten / kann der Positionscode (DN) gewählt werden. 3

4. Zuerst den Positionscode (DN) von 10 ‡ 01 ändern. Die angezeigten Einstelldaten notieren.

5. Dann den Positionscode (DN) mit den Tasten / auf den nächsten verfügbaren Positionscode ändern.

Wie oben die angezeigten Einstelldaten notieren.

6. Schritt 5 wiederholen und die Einstelldaten wie in der

Tabelle ‘Posistionscode-Liste’ angegeben notieren.

Positionscodes 01 bis AA sind wählbar, obgleich einige

Codes übersprungen werden können.

7. Nach Abschluss Taste drücken, um zum normalen

Status zurückzukehren. 6

(Der Normalbetrieb kann nach etwa 1 Minute über die

Fernbedienung gewählt werden.)

Mindestes erforderliche Positionscodes

DN

Inhalt

10 Typ

11 Innengerät-Leistung

12 Leitungs-Adresse

13 Innengerät-Adresse

14 Gruppen-Adresse

Innengerät-Typ und -Leistung

sind erforderlich, um die Ventilatordrehzahl

einzustellen.

Fernbedienungs-Betriebsdiagramm

SET DATA

UNIT No.

R.C.

No.

6

5

4

UNIT

1 3

SET CL

2

264

Vorgang 2: Leiterplatten-Austausch

1. Die Leiterplatte durch eine Service-Leiterplatte auswechseln.

Die Überbrückungs- und Stecker-Einstellungen der defekten Leiterplatte sollten für die neue Leiterplatte

übernommen werden (siehe Diagramme unten).

(MCC-1402)

JP1

CN41

(MCC-1403)

JP001

CN041

CN34

Von links

CN112, 111, 110

Ist an der Leiterplatte vor dem Austausch ein kurzgeschlossener

Stecker montiert, diesen zur neuen Leiterplatte wechseln.

CN030

2. Zur Durchführung dieses Vorgangs muss das Innengerät eine lokale Fernbedienung haben (keine Gruppe).

Basierend auf dieser Systemkonfiguration den Strom zum Innengerät mit einer der folgenden Methoden

einschalten.

1) Einzelbetrieb

Den Innengeräte-Strom einschalten und mit Vorgang 3 weitermachen.

2) Gruppenbetrieb

A) Falls nur der Strom des defekten Innengeräts eingeschaltet werden kann:

Nur den Strom des defekten Innengeräts einschalten und mit Vorgang 3 weitermachen.

B) Falls der Strom der Innengeräte nicht einzeln eingeschaltet werden kann (Fall 1):

a) Das an Klemmenblöcke A and B des defekten Innengeräts angeschlossenene Gruppenkabel

vorübergehend abtrennen.

b) Nur das Fernbedienungs-Kabel an den entfernten Klemmenblock anschließen und dann den

Strom der Innengeräte einschalten und mit Vorgang 3 weitermachen.

C) Falls der Strom der Innengeräte nicht einzeln eingeschaltet werden kann (Fall 2)

a) Alle CN41-Stecker der Innengeräte derselben Gruppe entfernen, außer beim defekten Innengerät.

b) Den Strom der Innengeräte einschalten und mit Vorgang 3 weitermachen.

Hinweis: Wenn Vorgang 3 abgeschlossen ist, sicherstellen, dass das vorübergehend entfernte Gruppenkabel oder

der CN41-Stecker wieder wie ursprünglich angeschlossen wird.

Innengerät Innengerät Innengerät

Leiterplatte

Leiterplatte

Service-Leiterplatte des

zu ändernden Geräts

(Fall 1)

A B A B A B

Gruppenkabel

Fernbedienung

Das Gruppenkabel an Klemmenblocks

A and B des geänderten Innengeräts

entfernen und dann nur die Fernbedienung

installieren.

(Fall 2)

Innengerät Innengerät Innengerät

Leiterplatte

Leiterplatte

CN

41

Service-Leiterplatte des

zu ändernden Geräts

CN41-Stecker der Innengeräte

außer bei den zu ändernden

Geräten derselben Gruppe

entfernen.

A B

A B

Gruppenkabel

A B

Fernbedienung

265

Vorgang 3: Programmierung des EEPROM mit Inhalt-Einstellung

(Der auf der Service-Leiterplatte programmierte EEPROM-Inhalt ist werkseitig auf die Vorgabedaten eingestellt.)

1.

SET

Tasten +

CL

+ mindestens 4 Sekunden lang gleichzeitig drücken. 1

(Im Gerätenr.-Kästchen erscheint ALLE (All).)

Im Positionscode (DN) ist 10 angezeigt. Der Ventilator des gewählten Innengeräts läuft und das Luftleitblech

wird betätigt (falls vorgesehen).

2. Mit den Temperatur-Einstellungstasten / kann der Positionscode (DN) einen Schritt höher oder

tiefer geschaltet werden. 3

3. Zuerst den Typ und Leistungscode des Innengeräts einstellen.

1) Den Positionscode (DN) auf 10 einstellen (wie vorher).

2) Mit den Timer-Tasten / den Typ einstellen. 4

(z.B. 0001 bedeutet 4-Wege-Kassette): siehe nachstehende Tabelle.

3) Die Taste SET drücken (OK, wenn Anzeige aufleuchtet). 5

4) Mit den Temperatur-Einstellungstasten / den Positionscode (DN) auf 11 stellen.

5) Mit den Timer-Tasten / den Leistungscode einstellen.

(z.B. 0011 bedeutet Klasse 24): siehe nachstehende Tabelle.

6) Taste SET drücken (OK, wenn Anzeige aufleuchtet).

7) Taste drücken, um wieder zum Normalbetrieb zurückzukehren.

4. Dann wird der Inhalt, der nach der Installation lokal eingestellt wurde, wie z.B. die Adresseneinstellung, an den

EEPROM überschrieben. Nochmals Schritt 1 durchführen).

5. Mit den Temperatur-Einstellungstasten / den Positionscode (DN) auf 01 stellen.

6. Den Inhalt der Einstellungsdaten, der jetzt angezeigt wird, mit dem in Vorgang 1 notierten Inhalt und den

Kunden-Informationen vergleichen.

1) Sind die Daten inkorrekt, sind sie mit den Timer-Tasten / zu ändern, so dass sie den in Vorgang 1

notierten entsprechen, dann Taste SET drücken (OK, wenn Anzeige aufleuchtet).

2) Wenn die Daten übereinstimmen, nichts unternehmen.

7. Mit den Temperatur-Einstellungstasten / den Positionscode (DN) ändern.

Den Inhalt der restlichen Einstellungsdaten prüfen und dann entsprechend den in Vorgang 1 notierten Daten

ändern.

8. Schritte 6. und 7. wiederholen.

9. Nach der Einstellung Taste drücken, um wieder zum Normalbetrieb zurückzukehren. 6

Bei Gruppenbetrieb die Stromversorgung einmal abschalten, die Gruppenkabel zwischen Innengeräten und

CN41-Steckern wieder wie vorher anschließen und dann den Strom zu allen Innengeräten einschalten. (Die

Fernbedienung kann erst nach ca. 1 Minute betätigt werden.)

* Der Positionscode ist zwischen 01 und AA wählbar, wobei einige Positionen übersprungen werden können.

Wird Taste SET gedrückt, wenn inkorrekte Daten eingegeben worden sind, können die Daten trotzdem

durch Drücken der Taste CL gelöscht werden, ehe der Positionscode (DN) geändert wird.

EEPROM-Layout

EEPROM (IC10) ist an der IC-Fassung angeschlossen. Um es zu entfernen, eine Pinzette benutzen. Um das

EEPROM anzubringen, die Richtung wie nachstehend gezeigt einstellen.

* Bei der Montage darauf achten, dass das IC-Kabel nicht geknickt wird.

PCB (MCC-1402)

PCB (MCC-1403)

EEPROM (IC10)

Die Kerbenrichtung der IC-Fassung und

das EEPROM zur installation ausrichten.

Kerbe

IC-Fassung

Kerbe

EEPROM

EEPROM (IC10)

266

Positionscode-Liste

Nachstehende Liste beim Austausch von Leiterplatten berücksichtigen.

DN Posten Notieren Werkseitige Einstellung

01 Filteranzeige-Verzögerung Je nach Typ

02 Filter schmutzig 0000: Standard

03 Zentralregelungs-Adresse 0099: Nicht definiert

06 Eintrittstemp.-Veränderung Heizung 0002: +2°C (Bodengerät: 0)

0d Automatischer Kühlmodus 0001: kein Automatikbetrieb Kühlg./Heizg. * Automatisch v. angeschl.

Außengerät gewählt

0F Auswahl Kühlgerät/Wärmepumpe 0000: Wärmepumpe

10 Typ Je nach Modell-Typ

11 Innengerät-Leistung Je nach Leistungs-Typ

12 Leitungs-Adresse 0099: Nicht definiert

13 Innengerät-Adresse 0099: Nicht definiert

14 Gruppen-Adresse 0099: Nicht definiert

19 Luftleitlamellen-Typ (Luftrichtungs-Justierung) Je nach Typ

1E

Automatische Regelpunkte, Temp. zwischen

Kühlung und Heizung

0003: 3 Grad (Ts ± 1,5)

28 Automatischer Neustart nach Stromausfall 0000: Keiner

2A

2E HA-Klemmenauswahl (T10) 0000: Normal

30

31

32 Sensor-Wahl 0000: Sensor

40

5d Auswahl, Betrieb bei hoher Decke 0000: Standard

60 Timer-Einstellung (verdrahtete Fernbedienung) 0000: Möglich

( * Automatisch v. angeschl. )

Typ

Positionscode [10]

Innengerät-Leistung

Positionscode [11]

Einstelldaten Typ Modellname

0000 1-Weg-Kassette MMU-AP *** SH

0001* 4-Wege-Kassette MMU-AP *** H

0002 2-Wege-Kassette MMU-AP *** WH

0003 1-Weg-Kassette (kompakt) MMU-AP *** YH

0004 Standard-Kanalgerät MMD-AP *** BH

0005 - -

0006 Hochdruck-Kanalgerät MMD-AP *** H

0007 Unterdeckengerät MMC-AP *** H

0008 Wandgerät MMK-AP *** H

0009

0010 Bodenmontierte Truhe MML-AP *** H

0011 Chassis-Einbaugerät MML-AP *** SH

0012 Bodengerät (8, 10 PS) MMF-AP *** H

0013 Bodengerät (unter 6 PS) MMF-AP *** H

Einstelldaten Modell Einstelldaten Modell

0000* Ungültig 0016 —

0001* Typ 0071 0017 Typ 0481

0002 — 0018 Typ 0561

0003 Typ 0091 0019 —

0004 — 0020 —

0005 Typ 0121 0021 Typ 0721

0006 — 0022 —

0007 Typ 0151 0023 Typ 0961

0008 — 0024 —

0009 Typ 0181 0025 —

0010 — 0026 —

0011 Typ 0241 0027 —

0012 — 0028 —

0013 — ~ —

0014 Typ 0271 0034 —

0015 Typ 0301

* Erster Einstellwert des auf der Service-Leiterplatte installierten EEPROM.

267


17-2-1. Warnungen für die Verdichterwartung

1. Bei der Prüfung des Inverter-Ausgangs wie folgt beide Kabel vom Verdichter entfernen.

17-2-2. Prüfung des Inverter-Ausgangs


2. Das Verdichterkabel vom Verdichter abtrennen. (Die Kabel von beiden Verdichtern abtrennen.)

3. Die Stromversorgung einschalten und das Gerät im Kühl- und Heizmodus betreiben. Darauf achten, dass keine

Befestigungsklemme des Verdichterkabels mit anderen Befestigungskabeln und anderen Teilen, z.B. dem

Gehäuse, in Kontakt kommt.

4. Die Ausgangsspannung des Verdichterkabels auf der Inverterseite prüfen.

Entspricht das Resultat nicht den folgenden Kriterien, die IPDU-Leiterplatte auswechseln.

Nr. Messposition Kriterien

1 Zwischen rot und weiß 360 V bis 520 V

2 Zwischen weiß und schwarz 360 V bis 520 V

3 Zwischen schwarz und rot 360 V bis 520 V

* Nach der Ausgangsspannungs-Prüfung sicherstellen, dass beim Wiederanschluss des Verdichterkabels an die

Verdichterklemmen keine Verzerrung der Befestigungsklemmen aufgetreten ist. Ist eine Verzerrung aufgetreten,

die Befestigungsklemmen auswechseln und neu anschließen.

Prüfung des Widerstands der Verdichterwicklungen


2. Das Verdichterkabel vom Verdichter abtrennen.

3. Mit einem Testgerät den Wicklungs-Widerstand zwischen jeder Phase jedes Verdichters und dem Außengerät-

Gehäuse prüfen.

• Ist er geerdet?

‡ Er ist normal, wenn er mindestens 10 MΩ ist.

• Liegt ein Kurzschluss zwischen Wicklungen vor?

‡ Er ist normal, wenn er 0,1 Ω bis 0,3 Ω ist (ein präzises Digital-Multimeter verwenden).

17-2-3. Prüfung des Außenventilatormotors


2. Die drei Ventilatormotor-Befestigungsklemmen (U, V, W) von der Außenventilator-IPDU-Leiterplatte entfernen.

3. Den Ventilator von Hand drehen. Kann er nicht gedreht werden, kann ein Ventilatormotor-Fehler (Sperre)

aufgetreten sein. Den Ventilatormotor durch einen neuen ersetzen. Ist er eingeschaltet, den Wicklungs-

Widerstand zwischen jeder Phase der Befestigungsklemme (Motorwicklung) mit einem Digital-Multimeter

prüfen. Es ist normal, wenn der Wicklungs-Widerstand zwischen den Phasen 13 bis 33 Ω ist (ein präzises

Digital-Multimeter verwenden).

Teil

Vorgang

Außenventilator-Motor

Den Widerstand jeder Wicklung mit einem Digital-Multimeter messen.

Rot U

Position

Rot-weiß

Widerstand

13~33 Ω

Schwarz-rot

13~33 Ω

Weiß-schwarz

13~33 Ω

(Normale Temp.)

Weiß V

Schwarz W

268

1

1

3

3

+

+

17-2-4. Prüfung der Ventilator-Stromversorgungs-Leiterplatte und Ventilator-IPDU

Die Ventilator-Stromversorgungs-Leiterplatte liefert Gleichstrom. Sie liefert 280 V GS für die Ventilator-IPDU und 12

V GS und 7 V GS für die Steuerstromversorgung. Wird kein Steuerstrom geliefert, liegt ein Kommunikationsfehler vor

(Fehlercode [E31]).

1. Prüfung der Ventilator-Stromversorgungs-Leiterplatte (MCC-1439)

Wie in der nachstehenden Tabelle gezeigt die Spannung der Prüfpunkte mit einem Digital-Voltmeter prüfen.

Nr. Prüfposition Prüfpunkt Kriterien

1 280-V GS-Ausgang Zwischen CN500 1 und 3 260 bis 340 V GS

2 Steuerstrom-Spannung Zwischen CN500 1 und 5 12 V GS

3 Zwischen CN500 2 und 5 7 V GS

2. Prüfung der Ventilator-IPDU

1. Prüfen, ob die Kabel korrekt in die Befestigungsklemme für 280-V-GS-Eingang und Stecker (CN01)

eingeführt worden sind.

2. Die Ventilator-IPDU auswechseln, wenn ein Defekt festgestellt wird.

MCC-1439 - Ansicht von vorn

F500 10A 250V~

CN505 RED

CN504 BLU UART

2

CN503

1 AC IN 5

L500 L506

DB500

RED

CN510

C513

– ~ ~

C509

+

R505

C501

C520

RY500

R503

+12V

R511

C522

L501

R523

R518

+

IC501

1

3 6

C521

10

+

C508

5 UNIT 3 1 5 1

GND +5V

J500

C520

1

5

J502

J504

J501

+7V 11

T500

J505

J503

6

G O

IC503

F501

T6.3A 250V~

C523

IC500

R

C507

CN503 WHI

+

+

R513

6 UART 11

C524

R519

D505

C526

C531

BLK

CN506

CN500 WHI

DC OUT

CN502 BLU

DC IN/OUT

MCC-1439-05S COMPONENT SIDE

3 CAPA

1

CN500

269

17-2-5. Austausch der Schnittstellen-Leiterplatte

Diese Service-Leiterplatte wird normalerweise in verschiedenen Modellen installiert. Soll die Leiterplatten-

Baugruppe ausgetauscht werden, den angezeigten Inspektions-Inhalt prüfen und die Leiterplatte durch die korrekte

Version für das Modell austauschen und dabei diesen Vorgang befolgen.

Austausch-Schritte

1. Den Strom des Außengeräts abschalten.

2. Die an der Schnittstellen-Leiterplatte angeschlossenen Stecker, Befestigungen und Schraubklemmen entfernen.

3. Die Schnittstellen-Leiterplatte von den sechs Kanten-Abstandhaltern entfernen.

4. Wie in der nachstehenden Tabelle beschrieben die Überbrückungskabel von der Service-Leiterplatte abtrennen.

Die Überbrückungs-Einstellung ist anders als bei der auszuwechselnden.

Ist kein Modell angegeben, wird Inspektions-Code “L10” angezeigt und die Ausrüstung funktioniert nicht.

Nr. Modellname J09 J10 J11

Werkseitige Einstellung Service-Leiterplatte Ja Ja Ja

1 MMY-MAP0501H8-INV Abtrennen Nicht abtrennen Abtrennen

MMY-MAP0501H7-INV

2 MMY-MAP0601H8-INV Nicht abtrennen Nicht abtrennen Abtrennen


3 MMY-MAP0801H8-INV Abtrennen Abtrennen Nicht abtrennen


4 MMY-MAP1001H8-INV Nicht abtrennen Abtrennen Nicht abtrennen


5 MMY-MAP1201H8-INV Abtrennen Nicht abtrennen Nicht abtrennen


5. Vor dem Austausch die Kippschalter-Einstellungen der Service-Leiterplatte wie nachstehend gezeigt einstellen.

Kippschalter

SW07

SW10

SW11

SW13

SW14

SW30

Einstellung

Anforderungs-Einstellung

Einstellung hoher statischer Druck etc., Außenventilator

Vorrangs-Einstellung Kühlung/Heizung etc.

Systemadressen-Einstellung

Klemmenwiderstands-Einstellung

6. Nach Einstellung der Überbrückungskabel der Service-Leiterplatte die Service-Leiterplatte der Außengerät-

Regelung installieren (sicherstellen, dass sie sicher an den Kanten-Abstandhaltern befestigt ist.)

7. Den Stecker anschließen und die Klemmen befestigen (sicherstellen, dass sie korrekt und sicher eingesteckt

worden sind).

8. Wird ein Teil der Leiterplatte beim Austausch verbogen, dieses manuell ausrichten, so dass es nicht mit anderen

Teilen in Kontakt kommt.

9. Die Abdeckung installieren und die Stromversorgung

einschalten. Den Betrieb prüfen.

IC02

Austauschstelle,

Überbrückungskabel (J09, 10, 11)

IC01

IC300

IC301

CN311

CN314

270

17-2-6. Austausch Verdichter-IPDU-Leiterplatte

Diese Service-Leiterplatte wird normalerweise in verschiedenen Modellen installiert. Soll die Leiterplatten-

Baugruppe ausgetauscht werden, die Leiterplatte durch die korrekte Version für das Modell austauschen und dabei

diesen Vorgang befolgen.

Austausch-Schritte

1. Den Strom des Außengeräts abschalten.

2. Sicherstellen, dass der Kondensator ganz entladen ist (Spannung zwischen CN13 und CN15 muss 0 V sein).

3. Die an der A3-IPDU-Leiterplatte angeschlossenen Stecker, Befestigungen und Schraubklemmen entfernen.

4. Die beiden Schrauben zur Befestigung des IGBT (Q200) der Verdichter-IPDU-Leiterplatte an die Wärmesenke

entfernen.

5. Die Verdichter-IPDU-Leiterplatte von den vier Kanten-Abstandhaltern entfernen.

6. Den Kippschalter (SW801) der Verdichter-IPDU-Leiterplatte wie in der nachstehenden Tabelle gezeigt einstellen.

Ist kein Modell angegeben, wird Inspektions-Code “L29” angezeigt und die Ausrüstung funktioniert nicht.

Verdichter-IPDU-Nr.

SW801

Bit 1 Bit 2

Werkseitige Einstellung EIN EIN

Nr. 1 EIN EIN

Nr. 2 EIN AUS

7. Nach der Kippschalter-Einstellung auf der Service-Leiterplatte gleichmäßig Silikonfett auf das IGBT auftragen

und es in der Außengerät-Regelung installieren (sicherstellen, dass es sicher an den Kanten-Abstandhaltern

befestigt ist).

8. Das IGBT der Verdichter-IPDU-Leiterplatte mit zwei Schrauben an der Wärmesenke befestigen.

9. Die Stecker/Befestigungen anschließen und sicherstellen, dass sie korrekt und sicher eingesteckt worden sind.

10. Wird ein Teil der Leiterplatte beim Austausch verbogen, dieses manuell ausrichten, so dass es nicht mit anderen

Teilen in Kontakt kommt.

11. Die Abdeckung installieren und die Stromversorgung einschalten. Den Betrieb prüfen.

Leiterplatten-Layout

Schalter-Layout auf der Leiterplatte

1

3

6

T03

SW801

T01

IC101

2

4

5

7 8

IC222

CN26

CN13

CN17

CN15

T02

Q200

T05

T04

1. Störungsfilter-Leiterplatte

2. Klemme

3. Ventilator-IPDU

4. Stromversorgung-Leiterplatten-Baugruppe

5. Magnetschalter


7. Verdichter-IPDU Nr. 1

8. Verdichter-IPDU Nr. 2

271

17-2-7. Verdrahtungs-Hinweis

Die Service-Verdrahtung muss dem Schaltplan entsprechen.

Dabei muss der Drosselspule besondere Beachtung geschenkt werden, da sie andere Anschlusspunkte an

Verdichter-IPDU1 und Verdichter-IPDU2 hat.

Verdichter-IPDU Nr. 1 Verdichter-IPDU Nr. 2

Zu Drosselspule 1 Zu Drosselspule 2

CN20 (Drosselspule 1)




1

2

3

1. Leiterplatte Störungsfilter

2. Strom-Leiterplatte


4. Leiterplatte Verdichter-IPDU Nr. 1

5. Leiterplatte Verdichter-IPDU Nr. 2

4 5

ACHTUNG: Die elektrolytischen Kondensatoren dieser Platine sind auf 660 V GS geladen.

Vor der Wartung die Stromversorgung ausschalten und den Kondensator mindestens 10 Minuten lang

entladen lassen.

Auf ein sicheres Niveau entladen (maximal 10 V GS). Wie abgebildet mit einem Gleichstrom-Voltmeter

prüfen.

CN13

(CAPA–)

CN15

(CAPA+)

10V, DC

Verdichter-IPDU Nr.1 und Nr. 2

Verdichter-IPDU Nr. 1 und Verdichter-IPDU Nr. 2 haben das gleiche elektrische Potential; beide messen.

Die Kondensator-Klemmen nie mit einem Metallwerkzeug entladen, da es sonst zu Verletzungen und

Beschädigung der Ausrüstung kommen kann.

272

Inverter-Baugruppen-Konfiguration

2

1

3

4

5

6

IPDU1

7

IPDU2

8

1. Stromversorgungs-Leiterplatte

2. Ventilator-IPDU

3. BUS-Klemmenblock

4. Magnetschalter

5. Stromversorgungs-Klemmenblock

6. Störungsfilter

7. Überstromrelais


273

Carrier GmbH & Co. KG

Toshiba Air Conditioning

Edisonstraße 2

85716 Unterschleißheim

Deutschland

Nachdruck verboten. Änderungen vorbehalten.

Printed in the Netherlands on chlorine-free paper

e-mail: carrier.gmbh@carrier.utc.com

Internet: www.toshiba-klima.de

Bestellnr.: SMMS01-SD-01-05
