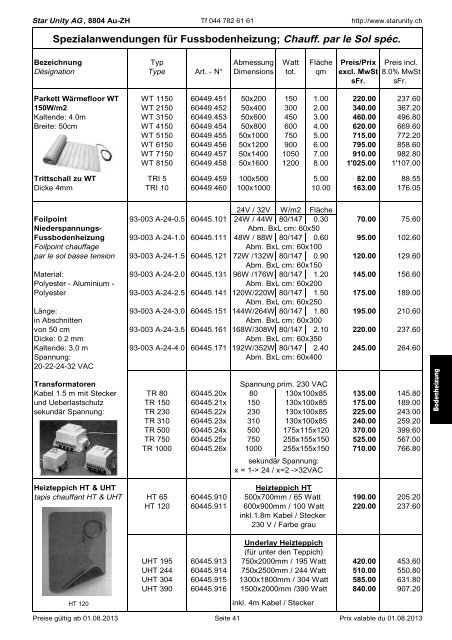

<strong>Star</strong> <strong>Unity</strong> <strong>AG</strong> , 8804 Au-ZH Tf 044 782 61 61 http://www.starunity.ch<br />
Spezialanwendungen für Fussbodenheizung; Chauff. par le Sol spéc.<br />
Bezeichnung Typ Abmessung Watt Fläche Preis/Prix Preis incl.<br />
Désignation Type Art. - N° Dimensions tot. qm excl. MwSt 8.0% MwSt<br />
sFr. sFr.<br />
Parkett Wärmefloor WT WT 1150 60449.451 50x200 150 1.00 220.00 237.60<br />
150W/m2 WT 2150 60449.452 50x400 300 2.00 340.00 367.20<br />
Kaltende: 4.0m WT 3150 60449.453 50x600 450 3.00 460.00 496.80<br />
Breite: 50cm WT 4150 60449.454 50x800 600 4.00 620.00 669.60<br />
WT 5150 60449.455 50x1000 750 5.00 715.00 772.20<br />
WT 6150 60449.456 50x1200 900 6.00 795.00 858.60<br />
WT 7150 60449.457 50x1400 1050 7.00 910.00 982.80<br />
WT 8150 60449.458 50x1600 1200 8.00 1'025.00 1'107.00<br />
Trittschall zu WT TRI 5 60449.459 100x500 5.00 82.00 88.55<br />
Dicke 4mm TRI 10 60449.460 100x1000 10.00 163.00 176.05<br />
24V / 32V W/m2 Fläche<br />
<strong>Foilpoint</strong> 93-003 A-24-0.5 60445.101 24W / 44W 80/147 0.30 70.00 75.60<br />
<strong>Niederspannung</strong>s-<br />
Abm. BxL cm: 60x50<br />
Fussbodenheizung 93-003 A-24-1.0 60445.111 48W / 88W 80/147 0.60 95.00 102.60<br />
<strong>Foilpoint</strong> chauffage<br />
Abm. BxL cm: 60x100<br />
par le sol basse tension 93-003 A-24-1.5 60445.121 72W /132W 80/147 0.90 120.00 129.60<br />
Abm. BxL cm: 60x150<br />
Material: 93-003 A-24-2.0 60445.131 96W /176W 80/147 1.20 145.00 156.60<br />
Polyester - Aluminium -<br />
Abm. BxL cm: 60x200<br />
Polyester 93-003 A-24-2.5 60445.141 120W/220W 80/147 1.50 175.00 189.00<br />
Abm. BxL cm: 60x250<br />
Länge: 93-003 A-24-3.0 60445.151 144W/264W 80/147 1.80 195.00 210.60<br />
in Abschnitten<br />
Abm. BxL cm: 60x300<br />
von 50 cm 93-003 A-24-3.5 60445.161 168W/308W 80/147 2.10 220.00 237.60<br />
Dicke: 0.2 mm<br />
Abm. BxL cm: 60x350<br />
Kaltende: 3,0 m 93-003 A-24-4.0 60445.171 192W/352W 80/147 2.40 245.00 264.60<br />
Spannung:<br />
Abm. BxL cm: 60x400<br />
20-22-24-32 VAC<br />
Transformatoren<br />
Spannung prim. 230 VAC<br />
Kabel 1.5 m mit Stecker TR 80 60445.20x 80 130x100x85 135.00 145.80<br />
und Ueberlastschutz TR 150 60445.21x 150 130x100x85 175.00 189.00<br />
sekundär Spannung: TR 230 60445.22x 230 130x100x85 225.00 243.00<br />
TR 310 60445.23x 310 130x100x85 240.00 259.20<br />
TR 500 60445.24x 500 175x115x120 370.00 399.60<br />
TR 750 60445.25x 750 255x155x150 525.00 567.00<br />
TR 1000 60445.26x 1000 255x155x150 710.00 766.80<br />
sekundär Spannung:<br />
x = 1-> 24 / x=2 ->32VAC<br />
<strong>Bodenheizung</strong><br />
Heizteppich HT & UHT<br />
tapis chauffant HT & UHT HT 65 60445.910<br />
Heizteppich HT<br />
500x700mm / 65 Watt 190.00 205.20<br />
HT 120 60445.911 600x900mm / 100 Watt 220.00 237.60<br />
inkl.1.8m Kabel / Stecker<br />
230 V / Farbe grau<br />
HT 120<br />
Underlay Heizteppich<br />
(für unter den Teppich)<br />
UHT 195 60445.913 750x2000mm / 195 Watt 420.00 453.60<br />
UHT 244 60445.914 750x2500mm / 244 Watt 510.00 550.80<br />
UHT 304 60445.915 1300x1800mm / 304 Watt 585.00 631.80<br />
UHT 390 60445.916 1500x2000mm /390 Watt 840.00 907.20<br />
inkl. 4m Kabel / Stecker<br />
Preise gültig ab 01.08.2013 Seite 41 Prix valable du 01.08.2013
<strong>Star</strong> <strong>Unity</strong> <strong>AG</strong> , 8804 Au-ZH Tf 044 782 61 61 http://www.starunity.ch<br />
Heizmatten HM System 2005; Nattes chauffantes HM Système 2005<br />
Bezeichnung Type Fläche Leist. Länge Preis/Prix Preis incl.<br />
Désignation Type Art. - N° Surface Puissa. Long. excl. MwSt 8.0% MwSt<br />
qm Watt m sFr. sFr.<br />
Heizmatten HM - RS<br />
mit Schutzumflechtung HM 21 RS 160 70451.457 1.4 220 1.50 170.00 183.60<br />
und zusätzlichem PVC- HM 36 RS 160 70451.458 2.4 390 2.70 219.00 236.50<br />
Aussenmantel HM 60 RS 160 70451.459 4.1 660 4.60 283.00 305.65<br />
fertig konfektioniert, Einbau HM 120 RS 160 70451.460 8.2 1310 9.10 491.00 530.30<br />
in Ueberzugsboden HM 200 RS 160 70451.461 13.1 2090 14.50 661.00 713.90<br />
Nattes chauffantes<br />
avec tresse de protection<br />
Breite/Largeur: 0.90m<br />
Kaltleiter 2x4m<br />
Heizleistung/Puissance:<br />
160 W/m2, 230 V<br />
HM 21 RS 180 70451.462 1.4 240 1.50 170.00 183.60<br />
HM 35 RS 180 70451.463 2.0 360 2.20 216.00 233.30<br />
HM 57 RS 180 70451.464 3.4 620 3.80 270.00 291.60<br />
HM 120 RS 180 70451.465 6.8 1220 7.50 421.00 454.70<br />
HM 195 RS 180 70451.466 11.0 1980 12.20 591.00 638.30<br />
Heizleistung/Puissance:<br />
180 W/m2, 230 V<br />
HM 21 RS 205 70451.467 1.3 260 1.40 157.00 169.55<br />
HM 36 RS 205 70451.468 1.9 390 2.10 172.00 185.75<br />
HM 60 RS 205 70451.469 2.8 570 3.10 215.00 232.20<br />
HM 120 RS 205 70451.470 6.3 1290 7.00 406.00 438.50<br />
HM 200 RS 205 70451.471 9.6 1970 10.70 541.00 584.30<br />
Heizleistung/Puissance:<br />
205 W/m2, 230 V<br />
Heizmatten Typ HM..:<br />
Lieferfrist ca. 1 Woche<br />
Heizmatten HM-R HM 21 R ... 70451.472<br />
ohne Schutzumflechtung HM 36 R ... 70451.473<br />
Nattes chauffants HM 60 R ... 70451.474<br />
sans tresse de protection HM 120 R ... 70451.475<br />
Breite: 0.9m HM 200 R ... 70451.476<br />
Heizleistung/Puissance:<br />
140, 160, 180, 205 W/m2<br />
Auf Anfrage<br />
sur demande<br />
Niederhalter NHD 100 70451.401 100 Stück/pièce 32.00 34.55<br />
Collier de nattes<br />
Preise gültig ab 01.08.2013 Seite 42 Prix valable du 01.08.2013
