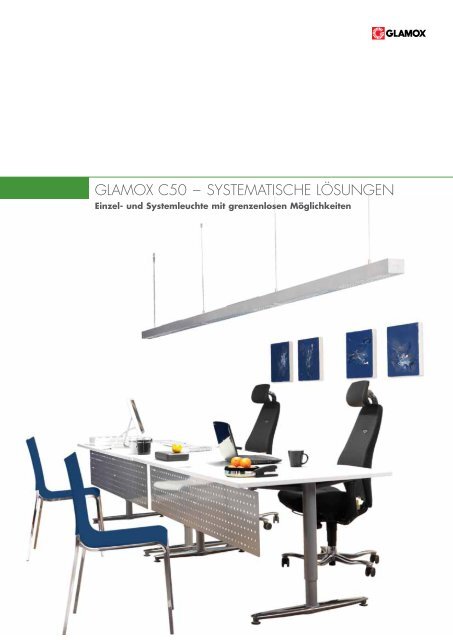

GLAMOX C50 — SySteMAtiSChe LöSunGen
Einzel- und Systemleuchte mit grenzenlosen Möglichkeiten

2
Glamox C50 – systematische Lösungen
Standardlösung? Gibt es in Sachen Beleuchtung eine Standardlösung?
eine Beleuchtungslösung muss dem Gebäude, dem innenraum, den Arbeitsaufgaben und
den Menschen angepasst werden, was in der Praxis bedeutet, dass Beleuchtungslösungen
zumeist einzigartig sind. hier stellen wir ihnen eine effiziente Lösung vor, die viel mehr
ist als nur ein Standard. Glamox C50 ist eine Produktserie, die verschiedenste
Beleuchtungsbedürfnisse in Schulen und Büros löst.
Mit Glamox C50 können Sie Leuchten so miteinander kombinieren und montieren, dass
sie den besten effekt und größten Komfort erzielen. Viele Möglichkeiten und besondere
Lösungen verleihen dem Arbeitsplatz und ihrem gesamten Projekt größeren Wert.
Sensoren und notbeleuchtung mit Leuchtdioden (LeD) können in die Glamox C50 integriert
werden. effektiv, einfach und funktionell.
Wir haben mit großer Sorgfalt daran
gearbeitet, sicherzustellen, dass die in
dieser Broschüre enthaltenen illustrationen
und technischen Spezifikationen zum
herausgabezeitpunkt korrekt sind.
Glamox behält sich das Recht auf
produktionsmäßige und technische Änderungen
an Produkten, wie sie in dieser Broschüre
angegeben sind, sowie auf Sortimentsänderungen
vor. Druckfehler vorbehalten.
Glamox haftet gegenüber den nutzern dieser
Broschüre nicht für die möglichen Folgen aus
derartigen Fehlern.
GLAMOX C50 ­ September 2010
MILJØMERKET
241 Trykksak 379

Glamox C50 – systematische Lösungen
Die Glamox C50­Serie für Schulen und Büros, ist viel
mehr als nur eine Standardlösung. Mit Glamox C50
haben Sie unendlich viele Möglichkeiten Leuchten so zu
montieren und zu kombinieren, wie es zu ihrem Projekt
passt. Wählen Sie zwischen verschiedenen Optiken für die
Präsentations­/Personen­, tafel­, Videokonferenz­, Büro­ oder
Klassenraumbeleuchtung. Die Leuchten sind als einbau­,
Anbau­ oder Pendelvariante erhältlich.
Kombinieren und montieren Sie Glamox C50 und finden
Sie die optimale Beleuchtungslösung. Verschiedene Räume
– verschiedene Bedürfnisse.
inhalt
einbauvarianten ......................................................... 5
Anbauvarianten .......................................................... 7
Pendelvarianten .......................................................... 9
Systemlösungen ........................................................ 11
Optiken ..............................................................12­15
Präsentations­/Personenbeleuchtung .........................16­17
tafelbeleuchtung ....................................................... 19
Grenzenlose Möglichkeiten ....................................20­21
Videokonferenz ........................................................ 23
LeD RGB ................................................................. 24
Sensoren und notlicht ............................................... 25
Produktübersicht ...................................................26­39
3

Einbauvarianten
einfache Deckenmontage
Das Modell Glamox C50­R ist eine schlanke und
geradlinige Deckenleuchte für den einbau in feste
Deckenkonstruktionen. Die Leuchte wird komplett mit
endkappen geliefert und auf Wunsch mit Leuchtmitteln
versehen. Die Kabeleinführung der einbauleuchten
erfolgt von der oberen Mitte oder von der Seite, je
nach Anschlussmöglichkeit. Die C50­R wird mit einer
einzigartigen Montageklammern geliefert, die die Montage
in hohe Decken vereinfacht. Sie ist bis zu 55 mm breit.
Reihenmontage
Die einbau­Reihenleuchte C50­RR lässt sich dank dem
mitgelieferten Schnellverbinder leicht zusammenbauen, für
eine einfache und effektive Montage. Die Varianten ohne
dimmbaren Vorschaltgerät (hF) werden mit einer 3­poligen
einsteck­Anschlussklemme, die Varianten mit dimmbaren
Vorschaltgerät mit einer 5­poligen einsteck­Anschlussklemme
geliefert. Die endkappen für die Lichtbandleuchten (RR)
sind separat zu bestellen, bei den einzelleuchten (R) sind
diese inklusive. Für die Deckenleuchten sind durchgängige
SeAMLeSS­Leuchtmittel erhältlich, die in der Decke als
kontinuierliche, schattenfreie Lichtlinie erscheinen. Dekorativ
und effektiv.
5

Anbauvarianten
einfache Deckenmontage
Das Modell Glamox C50­S ist eine schlanke und stilvolle
Leuchte zum Anbau an feste Deckenkonstruktionen. Die
Leuchte wird komplett mit endkappen geliefert und auf
Wunsch mit Leuchtmitteln versehen. um den Anschluss
zu vereinfachen, erfolgt die Kabeleinführung der
einbauleuchten entweder von der oberen Mitte oder von
der Seite. Zugänge vereinfachen die Montage. Die C50­S
kann zudem auch mithilfe einer separat bestellbaren
Montageklammer in die Decke eingebaut werden.
Reihenmontage
Die Anbau­Reihenleuchte Glamox C50­SR lässt sich
dank dem mitgelieferten Schnellverbinder zwischen
den Leuchten leicht installieren. Das vereinfacht die
Reihenmontage und macht sie effektiver. Die Varianten ohne
dimmbaren Vorschaltgerät (hF) werden mit einer 3­poligen
einsteck­Anschlussklemme, die Varianten mit dimmbaren
Vorschaltgerät mit einer 5­poligen einsteck­Anschlussklemme
geliefert. Die endkappen für die Lichtbandleuchten (SR)
sind separat zu bestellen, bei den einzelleuchten (S) sind
diese inklusive. Für die Deckenleuchten sind durchgängige
SeAMLeSS­Leuchtmittel erhältlich, die in der Decke als
kontinuierliche, schattenfreie Lichtlinie erscheinen. Dekorativ
und effektiv.
7

Pendelvarianten
einfache Deckenmontage
Die Pendelleuchte Glamox C50­P wird komplett mit
endkappen geliefert. Die Leuchte hat eine flexible
Auf hängung, die das Montieren sehr einfach gestaltet.
Systemmontage
Mit Glamox C50­PS haben Sie unendlich viele Möglichkeiten
Lösungen so zu montieren und zu kombinieren, wie
es zu ihrem Projekt passt. Die Leuchten können als L, t, X
oder in Reihe montiert werden. Verbinden Sie eine Leuchte
mit der nachbarleuchte an ihrem ende, von der Mitte aus
oder wie Sie es sonst wünschen. eine Reihe, zwei Reihen…
Sie haben die Wahl!
Glamox C50­PS wird durchverdrahtet und mit einem
Verbindungsstück zur Reihenmontage geliefert. um das
System zu vervollständigen, müssen Sie die Anzahl der
endkappen, Verbinder, Leermodule und Abhängungen für
ihre projektbezogene Lösung bestellen.
9

Systemlösungen - grenzenlose Möglichkeiten
Der beigefügte Verbinder sorgt für eine
sichere Reihenmontage. einfach und
effizient.
Die Systemlösungen werden einfach
zusammengefügt, indem man die
gewünschten Leuchten rechtwinklig
aneinander hängt.
eckmontage Flexible Systemlösungen Grenzenlose Möglichkeiten
Mit der flexiblen Aufhängung können Sie
die Anzahl der Aufhängpunkte bei
der Reihenmontage verringern. Beachten
Sie bitte, dass Verbinder und endstücke für
unsere Systemleuchten separat erhältlich
sind, damit für Sie kein Überschuss
entsteht.
11

12
Optiken für Arbeitsplätze im Innenraum
MP SL/Su DL/Du
Die MP­Abdeckung ist eine
hochqualitative Mikroprisma­Optik mit
einer extrem hohen Lichttransmission.
Diese erfüllt die Anforderungen gemäß
en 12464 für Bildschirmarbeitsplätze.
Die Optik eignet sich sehr gut für
Arbeitsaufgaben, die ein weiches Licht
erfordern, das von unterlagen wie
Papier oder anderen Oberflächen nur
wenig reflektiert wird.
SL und Su sind die
reflektionsverstärkten seidenmatten
Parabolspiegelraster­Optiken
von Glamox mit hohem Wirkungsgrad
und einer guten entblendung. Die
diffuse Lichtverteilung bewirkt einen
sanften hell­Dunkel­Übergang und wirft
weichere Schatten. Su wie SL, wird
aber bei zwei Lampen hinter einem
Raster genutzt.
DL und Du sind die
reflektionsverstärkten hochglänzende
Darklightraster­Optiken von Glamox
mit höchster entblendung und hohem
Wirkungsgrad. Die hochglänzende
Optik eignet sich gut für die Arbeit
mit älteren Monitoren oder in
umgebungen, in denen beispielsweise
reflektierende Glasfenster den
Sichtkomfort herabsetzen.

OP OPA SA
OP ist eine opal­satinierte Acryl­
Abdeckung. Diese besteht aus
extrudiertem Acryl. Die Modelle für die
Reihenmontage können überlappend
befestigt werden, so dass eine
zusammenhängende Abdeckung über
den Leuchtmitteln entsteht.
OPA ist eine opale Acryl­Abdeckung
mit asymmetrischer Lichtverteilung.
Diese Optik eignet sich gut für
Korridore durch die asymmetrische
Lichtverteilung. OPA eignet sich
besonders gut für Videokonferenzen
(siehe Seite 23) oder als
Präsentations­/Personenbeleuchtung
(siehe Seite 16).
Spezialoptiken
SA ist eine glamoxierte asymmetrische
Softlight­Optik mit semidiffuser
Oberfläche. Diese Optik eignet sich
gut für eine umgebung, die trotz
asymmetrischer Lichtverteilung gut
abgeblendet sein soll. Die SA­Optik ist
ebenfalls Bestandteil der einzigartigen
Beleuchtungssysteme von Glamox für
Präsentations­/Personenbeleuchtungen.
13

XA WB
XA ist ein extrem asymmetrischer
Reflektor, der als “Wall Washer”
aber auch zur Beleuchtung von
herkömmlichen Kreidetafeln verwendet
werden kann.
Reflektoren
WB ist ein speziell für die Beleuchtung
von Whiteboards entwickelter
Reflektor. Der Abstrahlwinkel dieses
engstrahlenden Reflektors beträgt 15°
im Verhältnis zur Vertikalen.
15

16
Präsentations-/Personenbeleuchtung
Mit Präsentations­/Personenbeleuchtung
Ohne Präsentations­/Personenbeleuchtung

Weshalb lernt man leichter, wenn das Wissen
durch eine Person vermittelt wird? Spielt die
Körpersprache und Mimik dieser Person
eine wichtige Rolle bei der Vermittlung? Das
ist ganz sicher so. Weshalb sollte also der
Lehrende zwischen der tafel beleuchtung
und der allgemeinen Beleuchtung im Raum
platziert werden?
Wird die Person ins rechte Licht gerückt,
stellen Sie sicher, dass die Botschaft eine
größere Aufmerksamkeit erhält.
ein gerichtetes Oberlicht rahmt die vermittelnde
Person ein und lässt ihre Mimik und
Körpersprache durch ein weiches Licht, das
in einem Winkel von 45 Grad ausgestrahlt
wird, deutlich hervortreten.
Die Glamox C50 wurde speziell für diese
Beleuchtung entwickelt.
Präsentations-/Personenbeleuchtung
80cm
100cm
C50-PS OPA C50-PS SA
17

L = (h – h2) x tan 25
h2 = vom Boden bis 1/3 der Tafelhöhe
h
L
25º
120 cm
h2
40 cm
h (cm) L (cm)
210 37
230 47
250 56
270 65
Beispiel: Wenn die unterkante der Leuchte sich 210 cm über dem Boden befindet,
sollte sie 37 cm Abstand zur Wand haben. Bitte beachten Sie die tabelle für weitere Beispiele.
Tafelbeleuchtung
Whiteboard
in neueren Konferenz­ und Klassen räumen
sind Smartboards die häufigsten AV
(Audio­/Visuellen)­hilfsmittel. in Vortragssituationen,
in denen eine einfache tafel
sich am besten eignet, entscheidet man
sich für Whiteboards. Die Beleuchtung
für ein Whiteboard muss sich von
herkömmlicher Kreidetafel beleuchtung
unterscheiden, da hier höhere Reflektionen
zu erwarten sind und der Lichtbedarf
wegen der besseren Kontraste auf White ­
boards geringer ausfällt. Glamox hat für
Whiteboards einen eigenen Reflektor mit
namen WB entwickelt (auch als Pendelvariante
erhältlich). indem das Wandmontageset
10 cm über der Oberkante
der tafel montiert wird, wird eine optimale
Beleuchtung für das Whiteboard erzielt.
Artikelnummer das Wandmontageset WB:
Weiß: C50509310
Grau: C50509311
Kreidetafel
in unterrichtsräumen ändert sich die
Breite von Wandtafeln häufig mit den
ver schiedenen Fachgebieten. Die empfohlene
höhe von Wandtafeln beträgt
1.2m, wobei sich die tafelunterkante 0,9
m über dem Fußboden befindet. Gemäß
en 12464­1 sollte die Beleuchtungsstärke
für Kreidetafeln 500 Lux betragen mit
einer Gleichmäßigkeit von ≥ 0.7. Für diese
tafelbeleuchtung bietet sich die Glamox
C50­PS mit einem extrem asymmetrischen
Reflektor (XA) an. Beachten Sie die Grafik
für eine optimale Platzierung der Glamox
C50­PS XA. Diese kann ebenfalls mit
einem Wandmontageset befestigt werden.
Artikelnummer Wandmontageset XA:
Weiß: C50509312
Grau: C50509313
19

20
Heading

• eine komplette Produktserie
• Verschiedene Montagemöglichkeiten und Optiken
• Lieferbar für die einzel­ und Systemmontage
• Ansprechendes Design
• Optimal energiesparend dank integrierter Sensoren
• Mit integriertem LeD­notlicht
Glamox C50 ist eine komplette Produktserie
mit einer Reihe unterschiedlicher
Optiken und Montagemöglichkeiten.
Grund gedanke für das Design dieser
Leuchtenfamilie ist einfachheit, Flexibilität
und effektivität. Die Leuchten sind stilvoll
und ästhetisch. Die C50 besteht aus
extrudiertem Aluminium mit endkappen aus
Aluminium. Sie ist lieferbar in weiß oder
silber lackiertem Aluminium (RAL 9006).
SeAMLeSS
Leuchtmittel
Schnellverbinder
Grenzenlose Möglichkeiten
Die Produkte verfügen über eine Reihe
unterschiedlicher Vorzüge wie beispielsweise
einer integrierten Zugentlastung,
Schnellverbinder, Verbindungs stücke
für die Reihenmontage sowie einen
flexiblen Abhängeabstand. Für die
optimale energieersparnis können die
Produkte mit integrierten tageslicht­
oder Bewegungssensoren ausgestattet
werden. Zudem können die Leuchten
mit integriertem LeD­notlicht von Ø =
7,5 m Reichweite ausgestattet werden.
21

Videokonferenzen
Meetings per Videokonferenz haben viele Vorteile. um dabei gute ergebnisse zu erzielen, ist eine gute
Raum beleuchtung unerlässlich. Die Prinzipien der Videokonferenzbeleuchtung sind dieselben wie für tV­Studios.
hauptlicht
ein seitlich abstrahlendes,
diffuses Licht, das auf den
teilnehmer gerichtet wird.
Allgemeinbeleuchtung
um das modellierende Licht
zu verbessern und um ein
3­dimensionales Licht zu
erzeugen (von mehreren
Richtungen).
C50­P Video OPA C30­R/RO Su D60­R LeD
Spotlight
ein engstrahlender Spot für
einen stärkeren Kontrast
Gesamte Beleuchtung
Die Kombination aus hauptlicht,
Allgemeinbeleuchtung
und Spotlight schafft eine
professionelle Beleuchtungssituation,
in der die Mimik
deutlich zu erkennen ist.
eine herkömmliche
Beleuchtung erzielt oft nur
ein Resultat wie in Bild
nummer 2 dar gestellt.
(Allgemein beleuchtung)
23

24
LED RGB
integrieren Sie Farben
in ihre umgebung
Glamox C50 ist auch mit LeD RGB lieferbar.
Kombinieren Sie die Allgemeinbeleuchtung
mit Farben – spielen Sie mit dem Licht.
Die Bilder stellen mögliche
Farbbeispiele dar. LeD RGB kann mit
der Allgemeinbeleuchtung kombiniert
werden, um spezielle effekte zu erzielen.

integrierte Sensoren
energie sparen, bedeutet die umwelt
vor weiteren Belastungen durch CO2­
emissionen zu schützen. Die Beleuchtungsanlage
benötigt im gewerblichen Bereich
ca. 19% der elektrischen Gesamtenergie.
Der einfachste Weg den energieverbrauch
einer Beleuchtungsanlage zu reduzieren
ist, die Beleuchtung auszuschalten, wenn
niemand präsent ist und das Lichtniveau
anhand des einfallenden tageslichts zu
regulieren.
Durch die Verwendung eines integrierten
Sensors, erreichen wir sowohl die
Verminderung von Kosten als auch der
Wartung. Durch die Standardisierung der
Montage und der typen der Sensoren hat
Glamox es möglich gemacht ein Standard­
Sortiment für die meisten interieur­Produkte
bereit zustellen.
Die Glamox Lösungen mit integrierten
Sensoren machen eine energiebewusste
Auswahl leichter!
integriertes LeD­notlicht
Glamox bietet ein komplettes Sortiment
von integrietem notlicht, basierend auf
LeD­technik. integriertes notlicht ist häufig
die einzige Art, die ästhetischen Voraussetzungen
in einem modernen Gebäude zu
erfüllen.
Durch die LeD­technik und Verwendung
eines geeigneten Leuchtmittels für notlicht
können wir sicher sein, dass die Lampe im
notfall funktioniert. Der Bedarf nach niedrigeren
Batteriekapazitäten reduziert auch
die Wartungskosten.
Integrierte Sensoren
Integriertes LED-Notlicht
Glamox liefert heute eine Auswahl von 3
verschiedene Sensoren:
• Glamox S­Sensor ist ein „Stand­alone“­
Bewegungsmelder, der die Beleuchtung
automatisch ausschaltet, wenn niemand
im Raum präsent ist.
• Glamox M­Sensor ist ein „Master“­
Bewegungsmelder, der die Beleuchtung
automatisch auf 10% dimmt, wenn
niemand im Raum präsent ist. Das
funktioniert sowohl für die Master­ als
auch Slaveleuchten, die mit der Masterleuchte
verbunden sind.
• Glamox D­Sensor ist ein „Multi“­Sensor,
der eine Kombination aus Bewegungs­
und tageslichtsensor ist. Dieser kann
manuell in 2 verschiedene Modi
eingestellt werden, ein einzelbüromodus
und eine Großraumbüromodus. Durch die
Verwendung einer Fernbedienung können
8 Modi, z.B. für ein Klassenraum­Modus
eingestellt werden.
unsere Lösungen können als Standard (S),
Selbsttest (St) und adressierbares System
basierend auf DALi geliefert werden. DALi
kann als eigenes System fungieren oder
über Gateways o.ä. mit anderen Systemen
verbunden werden.
25

26
Einbauvarianten
Einfache Deckenmontage
C50-R SL/SU
SL ist ein reflektionsverstärktes seidenmattes Parabolspiegelraster
aus Aluminium, entblendet nach en
12464, 1000cd/m² =65° für t5­Leuchtstofflampen mit
semidiffuser Oberfläche Su wie SL, wird aber bei zwei
Lampen hinter einem Raster genutzt.
C50-R DL/DU
DL ist ein reflektionsverstärktes hochglänzendes Darklightraster
aus Aluminium, entblendet nach en 12464,
500cd/m² =65° für t5­Lampen Du wie DL, wird aber
bei zwei Lampen hinter einem Raster genutzt.
C50-R OP
Opal­satinierte Acryl­Abdeckung.
78
81
78
93
2
81
93
Produktname HF DALI L L1 C
C50-R 128/54 SL C50508462 C50508440 1179 1191 1040
C50-R 135/49 SL C50508463 C50508441 1479 1491 1200
C50-R 228 SU C50508421 C50508442 1179 1191 1040
C50-R 235/49 SU C50508464 C50508443 1479 1491 1200
Produktname HF DALI L L1 C
C50-R 128/54 DL C50508472 C50508480 1179 1191 1040
C50-R 135/49 DL C50508473 C50508481 1479 1491 1200
C50-R 228 DU C50508474 C50508482 1179 1191 1040
C50-R 235/49 DU C50508475 C50508483 1479 1491 1200
Produktname HF DALI L L1 C
C50-R WH 128/54 OP C50508468 C50508447 1179 1191 1040
C50-R WH 135/49/80 OP C50508469 C50508281 1479 1491 1200
C50-R WH 228 OP C50508433 C50508448 1179 1191 1040
C50-R WH 235 OP C50508434 C50508449 1479 1491 1200
2
L
L1
L
C
L1
L
L1
L
C
L1

78
81
93
2
C50-RR SL/SU
L
L1
L
C
SL ist ein reflektionsverstärktes seidenmattes Parabolspiegelraster
aus Aluminium, entblendet nach en
12464, 1000cd/m² =65° für t5­Leuchtstofflampen mit
semidiffuser Oberfläche Su wie SL, wird aber bei zwei
Lampen hinter einem Raster genutzt.
C50-RR DL/DU
DL ist ein reflektionsverstärktes hochglänzendes Darklightraster
aus Aluminium, entblendet nach en 12464,
500cd/m² =65° für t5­Lampen Du wie DL, wird aber
bei zwei Lampen hinter einem Raster genutzt.
C50-RR OP
L1
Opal­satinierte Acryl­Abdeckung.
78
81
93
2
L
C
B
Einbauvarianten
Reihenmontage
Produktname HF DALI L C
C50-RR 128/54 SL C50508465 C50508310 1173 1040
C50-RR 135/49 SL C50508466 C50508444 1473 1200
C50-RR 228 SU C50508427 C50508445 1173 1040
C50-RR 235/49 SU C50508467 C50508446 1473 1200
Produktname HF DALI L C
C50-RR 128/54 DL C50508476 C50508484 1173 1040
C50-RR 135/49 DL C50508477 C50508485 1473 1200
C50-RR 228 DU C50508478 C50508486 1173 1040
C50-RR 235/49 DU C50508479 C50508487 1473 1200
Produktname HF DALI L C
C50-RR WH SLS 154HF 840 OP C50509153 C50509157 1185 1040
C50-RR WH 128/54 OP C50508470 C50508450 1173 1040
C50-RR WH 135/49/80 OP C50508471 C50508451 1473 1200
C50-RR WH 228 OP C50508438 C50508452 1173 1040
C50-RR WH 235 OP C50508439 C50508453 1473 1200
27

28
Einbauvarianten
Einfache Deckenmontage
C50-R XA
extrem asymmetrischer Reflektor, besonders zur tafelaus­
leuchtung geeignet, mit semidiffuser Oberfläche zur
einfachen Reinigung.
C50-R WB
Asymmetrischer Reflektor, besonders zur Weißwandtafelausleuchtung
geeignet, mit semidiffuser Oberfläche zur
einfachen Reinigung.
C50-R MP
Mikroprismatische (MP) Abdeckung, erfüllt die
Anforderungen gemäß en 12464 für Bildschirmarbeitsplätze.
78
81
78
93
2
Produktname HF DALI L L1 C
81
93
C50-R 128/154 XA C50508454 C50508458 1179 1191 1040
C50-R 135/149/180 XA C50508455 C50508459 1479 1491 1200
Produktname HF DALI L L1 C
C50-R 128/54 WB C50509745 C50509747 1179 1191 1040
Produktname HF DALI L L1 C
C50-R 128/54 MP C50508552 C50508558 1179 1191 1040
C50-R 135/49/80 MP C50508553 C50508559 1479 1491 1200
C50-R 228 MP C50508554 C50508560 1179 1191 1040
C50-R 235 MP C50508555 C50508561 1479 1491 1200
2
L
L1
L
C
L1
L
L1
L
C
L1

78 78
81
81
93
93
2
2
C50-RR XA
L
CL
C
extrem asymmetrischer Reflektor, besonders zur tafel­
ausleuchtung geeignet, mit semidiffuser Oberfläche zur
einfachen Reinigung.
C50-RR WB
Asymmetrischer Reflektor, besonders zur Weißwandtafelausleuchtung
geeignet, mit semidiffuser Oberfläche zur
einfachen Reinigung.
C50-RR MP
Mikroprismatische (MP) Abdeckung, erfüllt die
Anforderungen gemäß en 12464 für Bildschirmarbeitsplätze.
B
B
78
81
93
2
L
C
Produktname HF DALI L C
C50-RR 128/154 XA C50508456 C50508460 1173 1040
C50-RR 135/149/180 XA C50508457 C50508461 1473 1200
Produktname HF DALI L C
C50-RR 128/54 WB C50509746 C50509748 1173 1040
Produktname HF DALI L C
C50-RR 128/54 MP C50508556 C50508548 1173 1040
C50-RR 135/49/80 MP C50508557 C50508549 1473 1200
C50-RR 228 MP C50508546 C50508550 1173 1040
C50-RR 235 MP C50508547 C50508551 1473 1200
B
Einbauvarianten
Reihenmontage
29

30
Anbauvarianten
Einfache Deckenmontage
C50-S SL/SU
SL ist ein reflektionsverstärktes seidenmattes Parabolspiegelraster
aus Aluminium, entblendet nach en
12464, 1000cd/m² =65° für t5­Leuchtstofflampen mit
semidiffuser Oberfläche Su wie SL, wird aber bei zwei
Lampen hinter einem Raster genutzt.
C50-S DL/DU
DL ist ein reflektionsverstärktes hochglänzendes Darklightraster
aus Aluminium, entblendet nach en 12464,
500cd/m² =65° für t5­Lampen Du wie DL, wird aber
bei zwei Lampen hinter einem Raster genutzt.
C50-S OP
Opal­satinierte Acryl­Abdeckung.
78
78
81
81
Produktname HF DALI L C
C50-S 128/54 SL C50508946 C50508894 1179 1040
C50-S 135/49/80 SL C50508110 C50508895 1479 1200
C50-S 228/54 SU C50508995 C50508896 1179 1040
C50-S 235/49 SU C50508947 C50508897 1479 1200
Produktname HF DALI L C
C50-S 128/54 DL C50508955 C50508963 1179 1040
C50-S 135/49/80 DL C50508956 C50508964 1479 1200
C50-S 228 DU C50508957 C50508965 1179 1040
C50-S 235/49 DU C50508958 C50508966 1479 1200
Produktname HF DALI L C
C50-S 128/54 OP C50508227 C50508916 1179 1040
C50-S 135/49/80 OP C50508951 C50508917 1479 1200
C50-S 228 OP C50508906 C50508918 1179 1040
C50-S 235/49 OP C50508952 C50508919 1479 1200
L
C
L
C

78
81
C50-SR SL/SU
L
C
SL ist ein reflektionsverstärktes seidenmattes Parabolspiegelraster
aus Aluminium, entblendet nach en
12464, 1000cd/m² =65° für t5­Leuchtstofflampen mit
semidiffuser Oberfläche Su wie SL, wird aber bei zwei
Lampen hinter einem Raster genutzt.
C50-SR DL/DU
DL ist ein reflektionsverstärktes hochglänzendes Darklightraster
aus Aluminium, entblendet nach en 12464,
500cd/m² =65° für t5­Lampen Du wie DL, wird aber
bei zwei Lampen hinter einem Raster genutzt.
C50-SR OP
Opal­satinierte Acryl­Abdeckung.
B
78
81
L
C
Produktname HF DALI L C
C50-SR 128/54 DL C50508959 C50508967 1173 1040
C50-SR 135/49/80 DL C50508960 C50508968 1473 1200
C50-SR 228 DU C50508961 C50508969 1173 1040
C50-SR 235/49 DU C50508962 C50508970 1473 1200
Produktname HF DALI L C
C50-SR 128/54 OP C50508191 C50508920 1173 1040
C50-SR 135/49/80 OP C50508953 C50508921 1473 1200
C50-SR 228 OP C50508913 C50508922 1173 1040
C50-SR 235/49 OP C50508954 C50508923 1473 1200
B
Anbauvarianten
Reihenmontage
Produktname HF DALI L C
C50-SR 128/54 SL C50508254 C50508898 1173 1040
C50-SR 135/49/80 SL C50508948 C50508899 1473 1200
C50-SR 228/54 SU C50508849 C50508900 1173 1040
C50-SR 235/49 SU C50508950 C50508901 1473 1200
31

32
Anbauvarianten
Einfache Deckenmontage
C50-S XA
extrem asymmetrischer Reflektor, besonders zur tafel­
ausleuchtung geeignet, mit semidiffuser Oberfläche zur
einfachen Reinigung.
C50-S WB
Asymmetrischer Reflektor, besonders zur Weißwandtafelausleuchtung
geeignet, mit semidiffuser Oberfläche zur
einfachen Reinigung.
C50-S MP
Mikroprismatische (MP) Abdeckung, erfüllt die
Anforderungen gemäß en 12464 für Bildschirmarbeitsplätze.
78
78
81
81
Produktname HF DALI L C
C50-S 128/54 XA C50508987 C50508991 1179 1040
C50-S 135/49/80 XA C50508988 C50508992 1479 1200
Produktname HF DALI L C
C50-S 128/54 WB C50509196 C50509743 1179 1040
Produktname HF DALI L C
C50-S 128/54 MP C50508971 C50508979 1179 1040
C50-S 135/49/80 MP C50508972 C50508980 1479 1200
C50-S 228 MP C50508928 C50508940 1179 1040
C50-S 235/49 MP C50508974 C50508982 1479 1200
L
C
L
C

78
81
C50-SR XA
extrem asymmetrischer Reflektor, besonders zur tafel­
L
C
ausleuchtung geeignet, mit semidiffuser Oberfläche zur
einfachen Reinigung.
C50-SR WB
Asymmetrischer Reflektor, besonders zur Weißwandtafelausleuchtung
geeignet, mit semidiffuser Oberfläche zur
einfachen Reinigung.
C50-SR MP
Mikroprismatische (MP) Abdeckung, erfüllt die
Anforderungen gemäß en 12464 für Bildschirmarbeitsplätze.
B
78
81
L
C
Produktname HF DALI L C
C50-SR 128/54 XA C50508989 C50508993 1173 1040
C50-SR 135/49/80 XA C50508990 C50508994 1473 1200
Produktname HF DALI L C
C50-SR 128/54 WB C50509742 C50509744 1173 1040
Produktname HF DALI L C
C50-SR 128/54 MP C50508975 C50508983 1173 1040
C50-SR 135/49/80 MP C50508976 C50508984 1473 1200
C50-SR 228 MP C50508935 C50508944 1173 1040
C50-SR 235/49 MP C50508978 C50508986 1473 1200
B
Anbauvarianten
Reihenmontage
33

34
Pendelvarianten
Einfache Deckenmontage
C50-P SL/SU/SA
SL ist ein reflektionsverstärktes seidenmattes Parabolspiegelraster
aus Aluminium, entblendet nach en
12464, 1000cd/m² =65° für t5­Leuchtstofflampen mit
semidiffuser Oberfläche Su wie SL, wird aber bei zwei
Lampen hinter einem Raster genutzt.
typ SA, glamoxiertes asymmetrisches Raster mit semidifuser
Oberfläche “SoftLight” Optik für t5 Leuchtstofflampen
zur einfachen instandhaltung.
C50-P DL/DU
DL ist ein reflektionsverstärktes hochglänzendes Darklightraster
aus Aluminium, entblendet nach en 12464,
500cd/m² =65° für t5­Lampen Du wie DL, wird aber
bei zwei Lampen hinter einem Raster genutzt.
C50-P OP
Opal­satinierte Acryl­Abdeckung.
C50-P OPA
Opale Acryl­Abdeckung mit asymmetrischer Lichtverteilung,
typ OPA. Geeignet für Weißwandtafeln.
75 65
81
75 65
Produktname HF HFDa DALI L C
C50-P 128/54 SL C50508067 C50508278 C50507199 1179 600 - 1070
C50-P 135/49/80 SL C50508066 C50508279 C50507198 1479 600 - 1370
C50-P 228/54 SU C50508065 C50506363 C50506376 1179 600 - 1070
C50-P 235/49 SU C50508064 C50506392 C50506405 1479 600 - 1370
C50-P 128/54 SA C50507853 C50509003 1179 600 - 1070
C50-P 135/49/80 SA C50508276 C50508285 1479 600 - 1370
Produktname HF HFDa DALI L C
C50-P 128/54 DL C50508995 C50508997 C50508999 1179 600 - 1070
C50-P 135/49/80 DL C50508996 C50508998 C50509000 1479 600 - 1370
C50-P 228/54 DU C50508105 C50506360 C50506368 1179 600 - 1070
C50-P 235/49 DU C50508104 C50506389 C50506397 1479 600 - 1370
Produktname HF HFDa DALI L C
C50-P 128/54 OP C50509004 C50509005 C50509008 1179 600 - 1070
C50-P 135/49/80 OP C50508495 C50509006 C50509009 1479 600 - 1370
C50-P 228/54 OP C50508071 C50507973 C50508073 1179 600 - 1070
C50-P 235/49 OP C50508070 C50509007 C50508072 1479 600 - 1370
Produktname HF HFDa DALI L C
C50-P 128/54 OPA C50509010 C50509012 C50509016 1179 600 - 1070
C50-P 135/49/80 OPA C50509011 C50509013 C50508286 1479 600 - 1370
C50-P 228/54 OPA C50508097 C50509014 C50508099 1179 600 - 1070
C50-P 235/49 OPA C50508096 C50509015 C50508098 1479 600 - 1370
81
L
C
L
C

75 65
C50-PS 81 SL/SU/SA
L
C
SL ist ein reflektionsverstärktes seidenmattes Parabolspiegelraster
aus Aluminium, entblendet nach en
12464, 1000cd/m² =65° für t5­Leuchtstofflampen mit
semidiffuser Oberfläche Su wie SL, wird aber bei zwei
Lampen hinter einem Raster genutzt.
typ SA, glamoxiertes asymmetrisches Raster mit semidifuser
Oberfläche “SoftLight” Optik für t5 Leuchtstofflampen
zur einfachen instandhaltung.
C50-PS DL/DU
DL ist ein reflektionsverstärktes hochglänzendes Darklightraster
aus Aluminium, entblendet nach en 12464,
500cd/m² =65° für t5­Lampen Du wie DL, wird aber
bei zwei Lampen hinter einem Raster genutzt.
C50-PS OP
Opal­satinierte Acryl­Abdeckung.
C50-PS OPA
Opale Acryl­Abdeckung mit asymmetrischer Lichtverteilung,
typ OPA. Geeignet für Weißwandtafeln.
75 65
81
L
C
Pendelvarianten
Systemmontage
Produktname HF HFDa DALI L C
C50-PS 128/54 TW SL C50508077 C50507134 C50507140 1173 600 - 1070
C50-PS 135/49/80 TW SL C50508076 C50507135 C50506640 1473 600 - 1370
C50-PS 228/54 TW SU C50508075 C50506663 C50506676 1173 600 - 1070
C50-PS 235/49 TW SU C50508074 C50506692 C50506705 1473 600 - 1370
C50-PS 128/54HF TW SA C50509019 C50509023 1173 600 - 1070
C50-PS 135/49/80HF TW SA C50509020 C50509024 1473 600 - 1370
Produktname HF HFDa DALI L C
C50-PS 128/54 TW DL C50509017 C50507166 C50507855 1173 600 - 1070
C50-PS 135/49/80 TW DL C50509018 C50507168 C50507172 1473 600 - 1370
C50-PS 228/54 TW DU C50508107 C50506660 C50506668 1173 600 - 1070
C50-PS 235/49 TW DU C50508106 C50506689 C50506697 1473 600 - 1370
Produktname HF HFDa DALI L C
C50-PS 128/54 TW OP C50509025 C50508283 C50508314 1173 600 - 1070
C50-PS 135/49/80 TW OP C50509026 C50508280 C50509029 1473 600 - 1370
C50-PS 228/54 TW OP C50508081 C50509027 C50507145 1173 600 - 1070
C50-PS 235/49 TW OP C50508080 C50509028 C50507146 1473 600 - 1370
Produktname HF HFDa DALI L C
C50-PS 128/54 TW OPA C50509030 C50509032 C50509036 1173 600 - 1070
C50-PS 135/49/80 TW OPA C50509031 C50509033 C50509037 1473 600 - 1370
C50-PS 228/54 TW OPA C20208101 C50509034 C50508103 1173 600 - 1070
C50-PS 235/49 TW OPA C50508100 C50509035 C50508102 1473 600 - 1370
35

36
Pendelvarianten
Einfache Systemmontage
C50-P XA
extrem asymmetrischer Reflektor, besonders zur tafel­
ausleuchtung geeignet, mit semidiffuser Oberfläche zur
einfachen Reinigung.
C50-P WB
Asymmetrischer Reflektor, besonders zur Weißwandtafelausleuchtung
geeignet, mit semidiffuser Oberfläche zur
einfachen Reinigung.
C50-P MP
Mikroprismatische (MP) Abdeckung, erfüllt die
Anforderungen gemäß en 12464 für Bildschirmarbeitsplätze.
C50-P VIDEO OPA
Opale Polycarbonat­Abdeckung mit integriertem
Reflektor für eine asymmetrische Lichtverteilung.
Geeignet zur Beleuchtung von Viedokonferenzen.
75 65
81
75 65
Produktname HF HFDa DALI L C
C50-P 128/54 XA C50508069 C50507336 C50507366 1179 600 - 1070
C50-P 135/49/80 XA C50508068 C50507337 C50507367 1479 600 - 1370
Produktname HF DALI L C
C50-P 128/54 WB C50507923 C50507925 1179 600 - 1070
C50-P 135/49/80 WB C50507924 C50507926 1479 600 - 1370
Produktname HF DALI L C
C50-P 128/54 MP C50509905 C50509904 1179 600 - 1070
C50-P135/49/80 MP C50509910 C50509909 1479 600 - 1370
C50-P 228/54 MP C50510472 C50510474 1179 600 - 1070
C50-P 235/49 MP C50510473 C50510475 1479 600 - 1370
Produktname DALI L C
C50-P 254DALI VIDEO OPA PE090909401 1179 600 - 1070
C50-P 249DALI VIDEO OPA PE090909402 1479 600 - 1370
81
L
C
L
C

75 65
81
C50-PS XA
extrem asymmetrischer Reflektor, besonders zur tafel­
L
C
ausleuchtung geeignet, mit semidiffuser Oberfläche zur
einfachen Reinigung.
C50-PS WB
Asymmetrischer Reflektor, besonders zur Weißwandtafelausleuchtung
geeignet, mit semidiffuser Oberfläche zur
einfachen Reinigung.
C50-PS MP
Mikroprismatische (MP) Abdeckung, erfüllt die
Anforderungen gemäß en 12464 für Bildschirmarbeitsplätze.
C50-PS VIDEO OPA
Opale Polycarbonat­Abdeckung mit integriertem
Reflektor für eine asymmetrische Lichtverteilung.
Geeignet zur Beleuchtung von Viedokonferenzen.
75 65
81
L
C
Pendelvarianten
Systemmontage
Produktname HF HFDa DALI L C
C50-PS 128/54 TW XA C50508079 C50507351 C50507381 1173 600 - 1070
C50-PS 135/49/80 TW XA C50508078 C50507352 C50507382 1473 600 - 1370
Produktname HF DALI L C
C50-PS 128/54 TW WB C50507927 C50507949 1173 600 - 1070
C50-PS 135/49/80 TW WB C50507928 C50507950 1473 600 - 1370
Produktname HF DALI L C
C50-PS 128/54 TW MP C50509905 C50509904 1173 600 - 1070
C50-PS 135/49/80 TW MP C50509910 C50509909 1473 600 - 1370
C50-PS 228/54 TW MP C50510476 C50509921 1173 600 - 1070
C50-PS 235/49 TW MP C50510477 C50509926 1473 600 - 1370
Product name DALI L C
C50-PS 254DALI CSD VIDEO OPA PE100310401 1173 600 - 1070
37

38
C50-P/PS Abhängung
Komplette
Abhängesysteme
Leitung 2,5 m
Stahlseil 1,5 m
Schnelleinsteller
Einzelseilabhängung 1,5 m
4,0 m
CP 3 x 0,75 Leitung 3 x 0,75 Leitung 5 x 0,75
815403001 815403020 815403003
815403016 815403018
815403012
815403013
Baldachin-Set 815403244
Montagesatz für T-Profile 15 mm
24 mm
Pendelrohr (St.) 25 cm
40 cm
55 cm
75 cm
25001005
25001006
879120025
879120040
879120055
879120075

Verdrahtungssatz für Reihen­ und Systemmontage
C50 P/PS System-Verbinder C50506575
C50-RR Endkappen (2St.) weiß
C50-RR Endkappen (2St.) grau
C50-SR Endkappen (2St.) weiß
C50-SR Endkappen (2St.) grau
C50-PS Endkappen (2St.) weiß
C50-PS Endkappen (2St.) grau
C50 Leermodul 573 mm
C50 Leermodul 1173 mm
C50 Wandhalterung für Whiteboard (WB) weiß L=200mm
C50 Wandhalterung für Whiteboard (WB) grau L=200mm
C50 Wandhalterung für Tafel (XA) weiß L=400mm
C50 Wandhalterung für Tafel (XA) grau L=400mm
Wandhalterung weiß
Wandhalterung grau
C50508205
C50508206
C50508200
C50508201
C50507020
C50506577
C50505917
C50505918
C50509310
C50509311
C50509312
C50509313
C50509314
C50509315
Zubehör
C50 Verdrahtung L = 625 mm C50507010 28/54W 28/54W
C50 Verdrahtung L = 775 mm C50507011 28/54W 35/49/80W; 28/54W INT*
C50 Verdrahtung L = 925 mm C50507012 35/49/80W; 28/54W INT* 35/49/80W; 28/54W INT*
C50 Verdrahtung L = 1075 mm C50507013 35/49/80W; 28/54W INT* 35/49/80W INT*
C50 Verdrahtung L = 1650 mm C50507014 ...W C50 Leermodul 573 mm ...W
C50 Verdrahtung L = 2250 mm C50507015 ...W C50 Leermodul 1173 mm ...W
*INT= Integrierter Sensor oder integriertes LED-Notlicht
39

Glamox Luxo Lighting GmbH
Von-Thünen-Str. 12
DE-28307 Bremen
Tel.: +49 421 48 5705
Fax: +49 421 48 57022
www.glamox.de
info.de@glamoxluxo.com
BK999457
