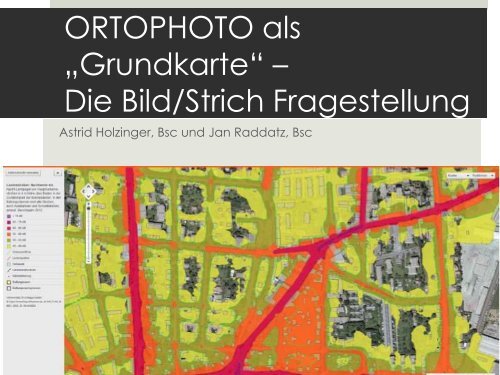

ORTOPHOTO als<br />
„Grundkarte“ –<br />
Die Bild/Strich Fragestellung<br />
Astrid Holzinger, Bsc und Jan Raddatz, Bsc
Luftbild und Karte - Vergleich<br />
LUFTBILD<br />
KARTE<br />
Nach Albertz versteht man unter<br />
einem Luftbild ein photographisches<br />
Bild eines Teils der Erdoberfläche,<br />
welches von einem Flugzeug aus<br />
aufgenommen wurde.<br />
Der Begriff Luftbildaufnahme wird<br />
sowohl im Sinne von «Aufnahme von<br />
Luftbildern» (Tätigkeit) als auch<br />
synonym für «Luftbild» (Produkt)<br />
verwendet<br />
„Eine Karte ist eine maßstäblich<br />
verkleinerte, generalisierte und<br />
erlaüterte Grundrissdarstellung von<br />
Erscheinungen und Sachverhalten<br />
der Erde, der anderen Weltkörper<br />
und des Weltraumes in einer<br />
Ebene“<br />
(ICA, 1973)
Filmarten<br />
Vergleich Kartographie<br />
Panchromatischer Schwarzweißfilm<br />
Schwarzweißinfrarotfilm<br />
Panchromatischer Farbfilm<br />
Farbinfrarotfilm
Aufnahmegerät<br />
Vergleich Kartographie<br />
Reihenmesskammer<br />
Multispektralkammer
Aufnahmezeitpunkt<br />
Jahreszeit<br />
Tageszeit<br />
Meterologische<br />
Bedingungen
Rahmenmarken<br />
Vergleich Kartographie<br />
Reihenmesskammer<br />
Multispektralkammer
<strong>Orthophoto</strong><br />
Ein <strong>Orthophoto</strong> ist im Gegensatz zum<br />
Luftbild eine verzerrungsfreie und<br />
maßstabsgetreue Abbildung der<br />
Erdoberfläche. Die Verzerrungen,<br />
welche in der Zentralprojektion durch<br />
die Topographie des Geländes<br />
entstehen, werden rechnerisch<br />
ausgeglichen. Als Grundlage für diese<br />
Berechnungen dienen Daten des<br />
Digitalen Geländehoḧenmodells.
Merkmale <strong>Orthophoto</strong>s<br />
keine Selektion/ Generalisierung (hohe<br />
Informationsdichte) – egal bei welchem Maßstab<br />
keine konstante Qualität – Frage der Lesbarkeit<br />
Schwierigkeit für Leihen – Fehlen einer Legende<br />
gibt auf spezielle geographische Fragen keine Antworten<br />
– nur räumliche Grundlagen<br />
Momentaufnahme
Merkmale Karte<br />
Auswahl der Darstellung obliegt dem Kartographen/ der<br />
Kartographin – kann nicht alles abbilden<br />
geringere Informationsdichte als bei <strong>Orthophoto</strong><br />
Lesbarkeit für Leihen – vor allem komplexe und<br />
synthetische Karten
Kombination von <strong>Orthophoto</strong>s und<br />
Karten<br />
Optimierung der Lesbarkeit mittels kartographischer<br />
Gestaltungsmittel<br />
In kombinierten Karten gelten abgeänderte<br />
gestalterische Regeln<br />
konventionelle Kartographische Gestaltungsmittel<br />
Bild-Strichkarten erfordern in der Gestaltung eine<br />
Rücksicht auf untere die Ebene
Bsp. Einsatzgebiete<br />
<strong>Orthophoto</strong>karten<br />
Öffentlichkeit (Schulen)<br />
Raumplanung (Benachteiligte Stadtgebiete mit<br />
besonderem Förderungsbedarf) (WEA-Eignungsgebiete)<br />
Umweltschutz (Bedrohte Arten)<br />
Zivil- und Katastrophenschutz (Karte Über Gebiete mit<br />
Lawinen- oder Hochwassergefährdung)
Satellitenaufnahme Graz
Karte Graz
Karte Graz
Bild-Strichkarte Graz
Bild-Strichkarte Grazer Restaurants
Zeitliche Dimension Tours
Zeitliche Dimension Tours
Zeitliche Dimension Tours
Zeitliche Dimension Tours
Bsp. Geopolitik Krim
Bsp. Geopolitik Krim
Vielen Dank für<br />
die Aufmerksamkeit!
