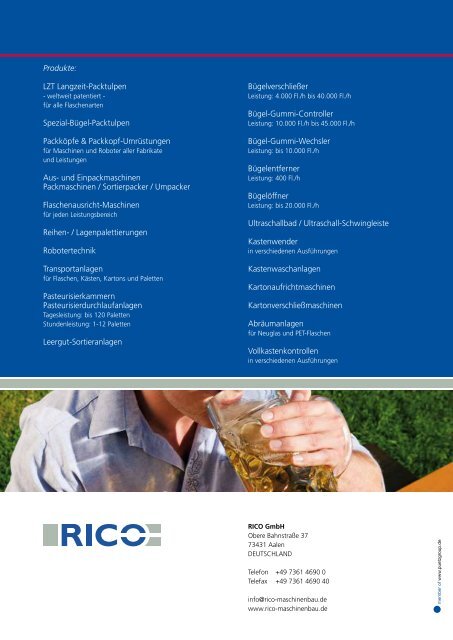

Produkte:<br />
LZT Langzeit-Packtulpen<br />
- weltweit patentiert -<br />
für alle Flaschenarten<br />
Spezial-Bügel-Packtulpen<br />
Packköpfe & Packkopf-Umrüstungen<br />
für Maschinen und Roboter aller Fabrikate<br />
und Leistungen<br />
Aus- und Einpackmaschinen<br />
Packmaschinen / Sortierpacker / Umpacker<br />
Flaschenausricht-Maschinen<br />
für jeden Leistungsbereich<br />
Reihen- / Lagenpalettierungen<br />
Robotertechnik<br />
Transportanlagen<br />
für Flaschen, Kästen, Kartons und Paletten<br />
Pasteurisierkammern<br />
Pasteurisierdurchlaufanlagen<br />
Tagesleistung: bis 120 Paletten<br />
Stundenleistung: 1-12 Paletten<br />
Leergut-Sortieranlagen<br />
Bügelverschließer<br />
Leistung: 4.000 Fl./h bis 40.000 Fl./h<br />
Bügel-Gummi-Controller<br />
Leistung: 10.000 Fl./h bis 45.000 Fl./h<br />
Bügel-Gummi-Wechsler<br />
Leistung: bis 10.000 Fl./h<br />
Bügelentferner<br />
Leistung: 400 Fl./h<br />
Bügelöffner<br />
Leistung: bis 20.000 Fl./h<br />
Ultraschallbad / Ultraschall-Schwingleiste<br />
Kastenwender<br />
in verschiedenen Ausführungen<br />
Kastenwaschanlagen<br />
Kartonaufrichtmaschinen<br />
Kartonverschließmaschinen<br />
Abräumanlagen<br />
für Neuglas und PET-Flaschen<br />
Vollkastenkontrollen<br />
in verschiedenen Ausführungen<br />
<strong>RICO</strong> <strong>GmbH</strong><br />
Obere Bahnstraße 37<br />
73431 Aalen<br />
DEUTSCHLAND<br />
Telefon +49 7361 4690 0<br />
Telefax +49 7361 4690 40<br />
info@rico-maschinenbau.de<br />
www.rico-maschinenbau.de<br />
member of www.puetzgroup.de
<strong>Gesamtkatalog</strong><br />
Anlagen für die Getränkeund<br />
Verpackungsindustrie<br />
member of www.puetzgroup.de
1<br />
Herzlich willkommen ...<br />
bei <strong>RICO</strong>-Maschinenbau, Ihrem kompetenten Partner für Anlagen in der Getränkeindustrie<br />
und in der Verpackungstechnik.<br />
„Vision ist die Kunst, Unsichtbares zu sehen.“<br />
Diese Aussage von Schriftsteller Jonathan Swift könnte das Motto bei der Entstehung<br />
von <strong>RICO</strong>-Maschinenbau im Jahre 1972 gewesen sein. Die Vision des Kunden erkennen und<br />
verwirklichen ist ein Ziel, welches seit bereits 40 Jahren verfolgt und erfolgreich umgesetzt wird.<br />
Sowohl ausgereifte Standardlösungen, als auch ideenreiche Einzelmaschinen werden,<br />
je nach Ihrem Bedarf, entwickelt und produziert.<br />
<strong>RICO</strong> verfolgt eine Philosophie, die den Kunden stets im Vordergrund sieht<br />
und eine faire und vertrauensvolle Partnerschaft anstrebt.<br />
Eindrucksvolle Referenzen im In- und Ausland geben Aufschluss über die Vielseitigkeit<br />
und Zuverlässigkeit unseres Unternehmens, dessen Maschinen in bereits mehr als 27 Länder<br />
geliefert wurden.<br />
In den vergangenen Jahren konnte sich <strong>RICO</strong> in der Branche einen sehr hohen Stellenwert<br />
erarbeiten: Einzelmaschinen und schlüsselfertige Komplettsysteme runden<br />
eine umfassende Produktpalette ab.<br />
Wir bieten Ihnen individuelle Lösungen über die gesamte Prozesskette.<br />
Von der Projektierung, Konstruktion und Programmierung, ausgeführt von langjährigen,<br />
erfahrenen Mitarbeitern, bis hin zur fertig installierten und im laufenden Betrieb getesteten Anlage.<br />
Eine Präsentation unserer technischen Lösungen und Innovationen finden Sie<br />
auf führenden Messen und auf www.rico-maschinenbau.de
LANGZEIT - PACKTULPEN LZT<br />
• Für Flaschen aller Art geeignet<br />
• Unvergleichbar lange Lebensdauer<br />
• Millionenfach im Einsatz<br />
• LZT - Tulpeneinsatz aus dauerelastischem Kunststoff<br />
• Geringer Luftverbrauch<br />
• Keine Druckluftverluste<br />
• Kein Auswechseln von Packtulpen während der Produktion<br />
• Jedes Packerfabrikat auf Langzeit-Packtulpen LZT umrüstbar<br />
BÜGEL - PACKTULPEN<br />
• Platzsparende Gehäuse im Auspackbereich<br />
• Jeder Packer kann mit Bügel-Packtulpen von <strong>RICO</strong> ausgerüstet werden<br />
• Für sämtliche Bügelflaschen geeignet<br />
Individuell angefertigte<br />
Tulpenschäfte für jeden<br />
Packkopftyp<br />
2
3<br />
Spezial-Handpackkopf zum Umpacken von<br />
2 Sixpack-Verpackungen in Pinolenkasten<br />
HANDPACKKÖPFE<br />
Für die Handbearbeitung kleinerer Flaschenmengen oder spezieller<br />
Flaschensorten.<br />
• Individuell nach Kundenwunsch angefertigt<br />
• Ausgerüstet mit unseren patentierten <strong>RICO</strong> Langzeit-Packtulpen LZT<br />
• Einfache Bedienung durch Handventil und Balancer<br />
Optional:<br />
• Transportband für Flaschen oder Kästen lieferbar<br />
6er Handpackkopf für<br />
0,7l VdF-Flaschen<br />
20er Handpackkopf für<br />
0,5l Euro-Flaschen
GREIFERKÖPFE<br />
Für <strong>RICO</strong> Greiferköpfe gilt:<br />
ALLES IST MÖGLICH!<br />
Wir planen nach Wünschen und<br />
Bedürfnissen unserer Kunden sowie<br />
den Gegebenheiten vor Ort.<br />
• Greiferköpfe für verschiedene Anwendungsgebiete<br />
• Kunden- und maschinenspezifische Planung<br />
• Problemlose Integration in alle Packertypen<br />
• Alle Leistungsbereiche realisierbar<br />
• Für alle Flaschentypen geeignet<br />
• Alle Greiferköpfe sind mit <strong>RICO</strong> Langzeit-Packtulpen LZT ausgerüstet<br />
• Einfache und schnelle Formatumstellung<br />
4
5<br />
Einpacker VARI 1-Kopf für Sektflaschen<br />
Etikettenschonende Flascheneinreihung<br />
durch den Leitblechsatz<br />
AUS- UND EINPACKMASCHINEN - VARI<br />
Für alle Leistungsbereiche<br />
Bei diesen Maschinen ist der Name Programm - absolut variabel.<br />
• Edelstahlausführung<br />
• SPS-Steuerung<br />
• Übersichtliche Bedien- und Textanzeige<br />
• Positioniersteuerung sorgt für optimalen Bewegungsablauf<br />
• Schnelle und einfache Formatumstellung durch die Bedienperson<br />
• Packköpfe mit <strong>RICO</strong> Langzeit-Packtulpen LZT ausgerüstet<br />
• Geringe Verbrauchswerte<br />
Optional:<br />
• Packkopf-Schnellwechsel-Einrichtung<br />
• Packkopf-Magazin
Einpacker VARI 1-Kopf<br />
für 500 Kästen pro Stunde<br />
Selektiv-Auspacker<br />
Höhenverstellbarer<br />
Karton-Zentrierrahmen<br />
Selektiv-Auspacker VARI 6-Kopf<br />
Leistung bis 48.000 Flaschen pro Stunde je nach<br />
Durchmischungsgrad<br />
Einpacker VARI 4-Kopf für maximal 1.600 Kästen pro Stunde<br />
mit Packkopf-Schnellwechsel-Magazin<br />
6
7<br />
AUS- UND EINPACKMASCHINEN - ROBO<br />
Für alle Leistungsbereiche<br />
Flexibel einsetzbar, übersichtlich, einfach aufgebaut und trotzdem<br />
hoch dynamisch<br />
• 2-Achs Roboteraggregat<br />
• Steuerung auf PC-Basis<br />
• Hochdynamische Servoantriebe<br />
• Edelstahlausführung<br />
• Schnelle und einfache<br />
• Formatumstellung<br />
• Benutzerfreundliches<br />
• Anzeige- und Bediengerät<br />
• Wartungsfreundlich<br />
Optional:<br />
• Packkopf-Schnellwechsel-<br />
• Einrichtung<br />
• Packkopf-Magazin<br />
NEU
FLASCHENAUSRICHTMASCHINEN<br />
für Leistungen bis 3.000 Kästen pro Stunde<br />
• Edelstahlausführung<br />
• SPS-Steuerung<br />
• Bei Nichterkennen eines Etiketts wird die<br />
• Drehbewegung nach einer Nachlaufzeit abgeschaltet<br />
• Geringe Verbrauchswerte<br />
• Packköpfe je nach Bedarf mit <strong>RICO</strong> Langzeit-Packtulpen LZT<br />
• oder <strong>RICO</strong> Bügel-Packtulpen ausgerüstet<br />
• Erkennung jeder zu drehenden Flasche mittels optischem<br />
• Erkennungssystem außerhalb des Zentrierrahmens angebracht<br />
Optional:<br />
• Packkopf-Schnellwechsel-Einrichtung<br />
• Packkopf-Magazin<br />
• Ausrichtkopf auch in Packmaschine integrierbar<br />
8
9<br />
Kombinierter Greiferkopf<br />
für Paletten- und Kastenhandling<br />
Lagenbepalettierung mit Palettenhandling<br />
für eine Leistung von 1.500 Kästen pro Stunde<br />
Kombinierte Lagenbe- und entpalettierung<br />
für eine Leistung von 1.700 Kästen pro Stunde<br />
Reihenbepalettierung für eine Leistung von 600 Kästen pro Stunde
REIHEN- UND LAGENPALETTIERUNG<br />
Leistungsbereich bis 2.000 Kästen pro Stunde<br />
Bei kleineren Leistungen:<br />
Kombinierte Be- und Entpalettierung<br />
• Edelstahlausführung<br />
• SPS-Steuerung<br />
• Platzsparende, wartungsarme und langlebige Konstruktion<br />
• Schnelle Formatumstellung<br />
• Geeignet für Kartonverarbeitung<br />
• Geringe Verbrauchswerte<br />
• Bei Platzmangel Palettenhandling mit dem Gabelhubwagen<br />
Optional:<br />
• Leerpalettenmagazin in verschiedenen Ausführungen<br />
• Palettenstellplätze<br />
• Kastendreheinrichtung<br />
10
11<br />
Kastentransportanlage mit automatisch höhenverstellbarer Seitenführung<br />
Lagenauflösungstisch
TRANSPORTANLAGEN<br />
Flaschen-, Kasten-, Karton- und Palettentransporteure<br />
Montage als Neuanlage oder Integration in eine vorhandene Anlage.<br />
• Planung von Transportanlagen mit dazugehöriger Steuerung<br />
• Übersichtliche Anlagenvisualisierung durch Touchpanel oder Operatorpanel<br />
• Ausführung in Edelstahl<br />
• Einfaches und schnelles Umrüsten auf anderes Kasten- / Karton- / Flaschen-Format<br />
• Höhen- und Abwärtsförderer für Kästen<br />
• Wahlweise Scharnierbandketten aus Edelstahl oder Kunststoff<br />
• Transportanlagen im Hygiene-Design<br />
Optional:<br />
• Bandgleitmittel-Anlage inklusive Verrohrung und Düsen<br />
• Kabelkanäle in Gitterausführung mit Deckel oder komplett geschlossen<br />
12
13<br />
<strong>RICO</strong> Bügelverschließer<br />
Leistung 18.000 Flaschen pro Stunde<br />
Biologischer Maschinentisch und Umhausung<br />
<strong>RICO</strong> Bügelverschließer<br />
Leistung 6.500 Flaschen pro Stunde<br />
Gewölbter Maschinentisch „spherical table“<br />
mit besonderen Hygieneeigenschaften<br />
<strong>RICO</strong> Bügelverschließer<br />
Leistung 10.000 Flaschen pro Stunde<br />
Einlauf-, Haupt- und Auslaufstern<br />
BÜGELVERSCHLIESSER<br />
für Leistungen von 4.000 bis 40.000 Flaschen pro Stunde<br />
(44.000 Flaschen pro Stunde um Leistungsspitzen abzubauen)<br />
• Verschließquote bei Neu- und Rücklaufflaschen über 98%<br />
• Mechanische Prüfung der Bügelspannung mit Ausschleusung<br />
• fehlerhaft verschlossener Flaschen<br />
• Überwiegend in Edelstahlausführung<br />
• Integrierte Höhenverstellung zur Verarbeitung verschiedene Flaschenhöhen<br />
• Bügelschonende Arbeitsweise<br />
• Hervorragende biologische Werte<br />
• Ausgestattet mit SPS-Steuerung<br />
• Geringer Energieverbrauch<br />
Optional:<br />
Spül- und Schwalleinrichtung, Hochdruckeinspritzung,<br />
Fernwartung, Betriebsdatenerfassung
Für eine prozesssichere Arbeitsweise ist es wichtig, dass für jeden<br />
Arbeitsschritt genügend Zeit zur Verfügung steht!<br />
Mehr Leistung = größere Sterne = gleiche Prozesszeit<br />
BÜGELVERSCHLIESSER<br />
mit biologischem Vortisch für absolute Hygiene und<br />
Sauberkeit in Ihrer Füllerei.<br />
Der Maschinentisch wurde auf minimalste Fläche<br />
reduziert, seine Kanten abgeschrägt.<br />
So kann das Wasser sofort ablaufen, es bilden sich keine<br />
Wasserpfützen – beste biologische Werte werden so<br />
erreicht, perfekte Hygiene ist gegeben.<br />
Gewölbter Maschinentisch „spherical table“<br />
mit besonderen Hygieneeigenschaften<br />
<strong>RICO</strong> Bügelverschließer<br />
Leistung 32.000 Fl./h<br />
Absolute Hygiene garantiert<br />
IHRE VORTEILE AUF EINEN BLICK<br />
Hygiene:<br />
Alle Teile (Kurven etc.), die an den Prozessen<br />
Aufsetzen und Verschließen des Klöppels<br />
3 beteiligt sind, sind gut zugänglich angeordnet<br />
und leicht zu reinigen<br />
3<br />
3<br />
3<br />
Der Klöppel wird langsam und kontrolliert auf<br />
die Flaschenmündung gesetzt, damit die<br />
Schaumkrone nicht auf die benachbarten<br />
Bauteile spritzt<br />
Der Klöppel bleibt bei der Verschlußkraftkontrolle<br />
auf der Flaschenmündung der gepushten Flasche<br />
sitzen<br />
Der Hauptstern ist in Segmente gegliedert,<br />
die für die notwendigen Reinigungsarbeiten<br />
einzeln entnommen werden können<br />
Qualität:<br />
Um den hohen Qualitätsansprüchen unserer<br />
Kunden gerecht zu werden, wurde ein Prüfstern<br />
3 in die Maschine integriert<br />
3<br />
Lärm:<br />
3<br />
Eine lange Prüfstrecke ermöglicht ein sanftes<br />
Anlegen der Prüfgabel und einen definierten,<br />
einstellbaren Druckaufbau<br />
Am Flascheneinlauf wird auf eine schonende und<br />
somit geräuscharme Flaschenzusammenführung<br />
Wert gelegt<br />
Leistung:<br />
Auf die von uns angegebenen Leistungsangaben<br />
können Sie sich verlassen<br />
3<br />
14
15<br />
BÜGEL- GUMMI - CONTROLLER<br />
für Leistungen von 10.000 bis 45.000<br />
Flaschen pro Stunde<br />
<strong>RICO</strong> Bügel-Gummi-Controller sichert den<br />
Qualitätsstandard im Abfüllbetrieb.<br />
Mittels einer Kamera wird der Dichtring auf<br />
Farbe (Verblassung), schwarze Flecken<br />
(Schimmel) und Risse, der Klöppel auf<br />
Keramik- oder Kunststoffbeschädigungen<br />
untersucht.<br />
• Kamera für Aufnahme der Dichtringe und Klöppel<br />
• SPS-Steuerung<br />
• PC zur Auswertung der Kontrolle<br />
• Pusher für die Ausschleusung fehlerhafter Flaschen<br />
• Geringer Energieverbrauch<br />
Optional:<br />
• Ausleitungssystem<br />
• Betriebsdatenerfassung<br />
• Fernwartung<br />
• Integration in vorhandenen<br />
• Bügelverschließer möglich
3 Bügel-Gummi-Wechsler. Leistung 10.000 Flaschen pro Stunde<br />
Ausrichtung der Bügelflaschen Aufdrücken der Bügel-Gummis<br />
Abziehen<br />
der Bügel-Gummis<br />
BÜGEL - GUMMI - WECHSLER<br />
für Leistungen bis 10.000 Flaschen pro Stunde<br />
• Für Porzellan- und Kunststoffklöppel geeignet<br />
• Edelstahlausführung<br />
• Kontrolle, ob Altgummi noch vorhanden<br />
• SPS-Steuerung<br />
• Gummisortierwerk mit großem Vorratsbehälter<br />
• Auf unterschiedliche Flaschengrößen problemlos umrüstbar<br />
• Schonende Arbeitsweise<br />
• Exakte horizontale Positionierung des Klöppels<br />
• Geringer Energieverbrauch<br />
Optional:<br />
• Fernwartung<br />
• Betriebsdatenerfassung<br />
16
17<br />
Positionieren der Flasche Öffnen des Bügels Abheben des Klöppels<br />
BÜGELÖFFNER<br />
für Leistungen bis 20.000 Flaschen pro Stunde<br />
• Für Porzellan- und Kunststoffklöppel geeignet<br />
• Edelstahlausführung<br />
• SPS-Steuerung<br />
• Auf unterschiedliche Flaschengrößen problemlos umrüstbar<br />
• Schonende Arbeitsweise<br />
• Geringer Energieverbrauch<br />
Optional:<br />
• Spül- und Schwalleinrichtung<br />
• Fernwartung<br />
• Betriebsdatenerfassung<br />
Bügelöffner<br />
Leistung 8.000 Flaschen pro Stunde
BÜGELENTFERNER<br />
für Leistungen bis 400 Flaschen pro Stunde<br />
• Vollautomatisch arbeitend<br />
• Edelstahlausführung<br />
• Bügel- und glasschonende Arbeitsweise<br />
• Einfachste Bedienung<br />
• Minimaler Platzbedarf<br />
• Trennung von Drahtbügel und Glas in verschiedene Container<br />
• Geringer Energieverbrauch<br />
ULTRASCHALLBAD<br />
für Leistungen bis 40.000 Flaschen pro Stunde<br />
ULTRASCHALL-SCHWINGLEISTE<br />
für Leistungen bis 15.000 Flaschen pro Stunde<br />
Ultraschallbad<br />
Leistung 18.000 Flaschen pro Stunde<br />
18
19<br />
Spiralwender Abwärtswender einstellbar<br />
auf verschiedene Kastenformate<br />
Kasten-Kipp-Stationen<br />
KASTENWENDER<br />
Bevor die Kästen in die Kastenwaschanlage gelangen, muss grober<br />
Schmutz wie Scherben oder Etiketten entfernt werden.<br />
Dafür sorgen Kastenwender wie der C-Wender, der Spiralwender,<br />
der Klemmbackenförderer oder die Kasten-Kipp-Station von <strong>RICO</strong>.<br />
• Edelstahlausführung<br />
• Für unterschiedliche Kästen einsetzbar<br />
• Wartungsarm<br />
• Platzsparend<br />
• Leichte und schnelle Umstellung auf ein anderes Kastenformat<br />
Klemmbackenförderer einstellbar<br />
auf unterschiedliche Kastenformate
Blick in das Innere des<br />
<strong>RICO</strong> Kastenwaschers<br />
KASTENWASCHANLAGEN<br />
für alle Leistungsbereiche<br />
Kontinuierlicher<br />
Schmutzaustrag<br />
• Sicher arbeitende Kastenvereinzelung<br />
• Großdimensionierte Stecksiebe<br />
• Edelstahlausführung<br />
• Sichtfenster in den Innenraum<br />
• Düsensystem mit verstellbaren Düsen<br />
• Stufenlos regelbare Durchlaufgeschwindigkeit<br />
• Überlaufrohr in Verbindung mit bequemer Wasserentleerung<br />
• Große Deckelöffnungen zum Reinigen des Kastenwaschers<br />
• Reichlich dimensionierte Umwälzpumpe<br />
• Leichte und schnelle Umstellung auf ein anderes Kastenformat<br />
Optional:<br />
• Als 2-Badanlage mit Laugenheizung lieferbar<br />
• Kontinuierlicher Schmutzaustrag<br />
• Frischwasserspülung<br />
• Vorweichtunnel<br />
20
21<br />
KARTONAUFRICHTMASCHINEN<br />
für Leistungen bis 1.800 Kartons pro Stunde<br />
Der <strong>RICO</strong> Kartonaufrichter erreicht durch den Einsatz von<br />
Servo-Technik eine hohe Dynamik und Flexibilität.<br />
• Edelstahlausführung<br />
• Wahlweise mit Kleberollenverarbeitung oder Heißverleimung<br />
• Vorverklebte Faltkartonzuschnitte werden aufgerichtet,<br />
• die Bodenlaschen eingefaltet und anschließend verklebt<br />
• Horizontales, angetriebenes Kartonmagazin<br />
• Einfaches, stufenloses Umstellen auf die gewünschte Formatgröße<br />
Kartonmagazin
Seitenlaschen-Verschließeinheit<br />
KARTONVERSCHLIESSER<br />
für Leistungen bis 2.000 Kartons pro Stunde<br />
Die <strong>RICO</strong> Kartonverschließmaschine ist für den<br />
Einsatz im industriellen Umfeld konzipiert.<br />
Durch Ihren soliden Aufbau und der Verwendung<br />
bewährter Maschinenteile wird eine hohe<br />
Funktionssicherheit erreicht.<br />
• Edelstahlausführung<br />
• Lieferbar mit Kleberollenverarbeitung<br />
• oder Heißverleimung<br />
• Deckeleinfaltung und Verklebung<br />
• von befüllten Faltschachteln<br />
• Einfaches, stufenloses Umstellen auf die<br />
• gewünschte Formatgröße<br />
22
23<br />
Schlauchgreifereinheit<br />
ABRÄUMANLAGEN<br />
halb- oder vollautomatisch lieferbar<br />
• Für alle Flaschentypen geeignet<br />
• Einfache Handhabung<br />
• Flaschentisch in Edelstahlausführung<br />
• Problemlose Bedienung<br />
• Geringer Luft- und Stromverbrauch<br />
• Greiferkopf ausgestattet mit Schlauchgreifern oder Packtulpen<br />
• Solide und langlebige Ausführung<br />
• Leichte Umstellung mittels Steckkamm•<br />
Flaschentisch und Greiferkopf<br />
mit Schlauchgreifern<br />
Vollautomatische Neuglas-Abräumanlage<br />
mit Palettenmagazin
PASTEURISIERUNGSANLAGEN<br />
für 1-12 Paletten pro Durchsatz<br />
• Edelstahlausführung<br />
• Hervorragende Verbrauchswerte von Strom,<br />
• Druckluft und Dampf<br />
• Statistischer, digitaler Messwertschreiber<br />
• Mehrere Pasteurisationsprogramme abrufbar<br />
• Temperaturmessung in der Flasche<br />
• mit digitaler Anzeige<br />
• Restdampfausblasung<br />
• Durchsatzzeit: ca. 40-50 Minuten<br />
Optional:<br />
• Hubtor<br />
• Als Durchlaufanlage für größere Leistungen<br />
• mit Palettenzu- und -ablauftransporteuren<br />
• lieferbar<br />
12-Paletten-Pasteur mit automatischem<br />
Hubtor und internen Palettentransporteuren<br />
für einfaches Be- und Entladen<br />
6-Paletten-Pasteur mit Restdampfausblasung<br />
24
25<br />
AUFGABE<br />
• Optimale Ausnutzung der gegebenen<br />
• Platzverhältnisse<br />
• Anbindung an die bestehende Abfüllanlage<br />
• Geringer Personaleinsatz<br />
• Für die Zukunft erweiterbar<br />
... und das in einem Realisierungszeitraum<br />
von 4 Monaten<br />
<strong>RICO</strong> stellte sich dieser anspruchsvollen<br />
Aufgabe, übernahm die komplette Projektierung<br />
und bildete die Schnittstelle aller Beteiligten.<br />
Leergutsortieranlage<br />
PROBLEM<br />
Aufgrund des steigenden Durchmischungsgrades<br />
beim Rücklaufleergut kommt es zu Problemen<br />
und Störungen in der Abfüllanlage durch unnötige<br />
Einspeisung großer Mengen von Fremdflaschen.<br />
Die Auswirkung ist zwangsweise ein drastischer<br />
Leistungsabfall.<br />
Um die Abfüllanlage mit einem konstant hohen<br />
Wirkungsgrad zu betreiben, ist es unerlässlich,<br />
sortenreines Leergut einzubringen.
<strong>RICO</strong> PROJEKT<br />
LÖSUNG<br />
Anlagenleistung von bis zu 1.000 Kästen<br />
pro Stunde mit nur 2 Mitarbeitern<br />
zu bedienen.<br />
Erweiterbar auf 1.500 Kästen pro Stunde<br />
durch den Einsatz eines 2. Sortier-Roboters.<br />
• Kombinierte Lagen-<br />
• Bepalettierung / Entpalettierung<br />
• mit 2 Greiferköpfen<br />
• Komplette Kastentransportanlage<br />
• mit diversen<br />
• - Verteilweichen<br />
• - Zusammenführungsweichen<br />
• - Kastenstoppern<br />
• Palettentransport-Anlage<br />
• Bandgleitmitteldosieranlage<br />
• Kastentransportanlagen-Steuerung<br />
• Projektierung und Durchführung<br />
• Kastenkontrolle<br />
• Sortierroboter<br />
• Ausleitsysteme<br />
26
27<br />
VERPACKUNGSMASCHINEN<br />
wurden speziell für diesen Einsatz in Ihrer Baugröße verkleinert<br />
und auf die Vielzahl der Kartons hin neu konzipiert.<br />
Verpackungsanlage<br />
VERPACKEN UND PALETTIEREN<br />
Anlagenplanung auf kleinstem Raum<br />
Auf weniger als 200 qm eine komplette Abfüll-<br />
und Verpackungsanlage zu planen, bei der<br />
vom Neuglas bis zur versandfertigen Palette<br />
alle erforderlichen Einrichtungen integriert sind,<br />
ist schon eine Herausforderung. Stauräume,<br />
die für einen reibungslosen Betrieb unerlässlich<br />
sind, müssen auf ein noch zu vertretendes<br />
Minimum reduziert werden.
<strong>RICO</strong> PROJEKT<br />
TECHNISCHE DATEN<br />
Anlagenleistung:<br />
3.000 Flaschen pro Stunde<br />
Flaschen:<br />
8 verschiedene Größen<br />
ø 72 mm bis ø 96 mm<br />
Gebinde:<br />
vorverklebte Kartonzuschnitte<br />
3 Flaschen/Karton und<br />
6 Flaschen/Karton<br />
Minimale Kartonbreite 75 mm.<br />
LIEFERUMFANG<br />
• Neuglasabräumer Halbautomat<br />
• Einpacker Typ VARI 1-Kopf mit<br />
• Universal- Packkopf<br />
• Kartonaufrichter mit Heißleim<br />
• Kartonverschließer mit Heißleim<br />
• Palettier – Roboter mit Vakuum<br />
• Sauggreifern<br />
• Leerpalettenmagazin<br />
• Flaschentransport<br />
• Gebindetransport<br />
• Palettentransporteure<br />
• Vollgut-Paletten-Stretcher<br />
• Projektierung und Durchführung<br />
28
29<br />
ROBOTERTECHNIK<br />
• Vierachs - Roboter<br />
• Achs - Antriebe über Servomotoren<br />
• Steuerungssystem<br />
• Programmierhandgerät mit Bedienfeld<br />
• Kombinierte Greiferköpfe für jeden Anwendungsbereich<br />
• Sicherheitsumhausung mit Sicherheitsschaltern bzw. Sicherheitslichtgittern
<strong>RICO</strong> SERVICE<br />
Projektierung<br />
Die umfassende Beratung und Planung von Einzelmaschinen, Komplettanlagen,<br />
Produktionslinien und -abläufen steht im Vordergrund unseres Vertriebsteams.<br />
Entwicklung & Konstruktion<br />
Durch die intensive Zusammenarbeit mit dem Kunden und unserer Konstruktionsabteilung<br />
entstehen bei <strong>RICO</strong> innovative Entwicklungen und Lösungen. Unsere Elektroabteilung ist<br />
für die Planung modernster Steuerungssysteme, Programmierung und Schaltschrankbau<br />
im Haus und vor Ort zuständig.<br />
Fertigung<br />
Aufträge werden bei <strong>RICO</strong> von der Konstruktion, über die mechanische Fertigung und<br />
Montage, elektrische und pneumatische Installation im eigenen Betrieb umgesetzt.<br />
Die Fertigungstiefe sowie die Vielzahl langjähriger, fortlaufend geschulter Mitarbeiter<br />
sichert <strong>RICO</strong> umfangreiches Know-how.<br />
Montage & After Sales Service<br />
Aufstellung, Montage, Inbetriebnahme und Endabnahme beim Kunden<br />
sowie After Sales Service werden ausschließlich durch eigenes, auch an<br />
der Projektierung beteiligtem Personal, durchgeführt.<br />
Lagerhaltung & Ersatzteile<br />
Wir legen großen Wert auf unsere umfangreiche Teile-Lagerhaltung im<br />
mechanischen als auch im elektrischen Bereich und sind dadurch bei<br />
Nachbestellungen und Ersatzteilen schnell lieferfähig.<br />
Schulung<br />
Bereits im Zuge der internen Inbetriebnahme im Hause <strong>RICO</strong> sind Mitarbeiter<br />
unserer Kunden zur Schulung herzlich willkommen.<br />
30
Change language
