46<br />

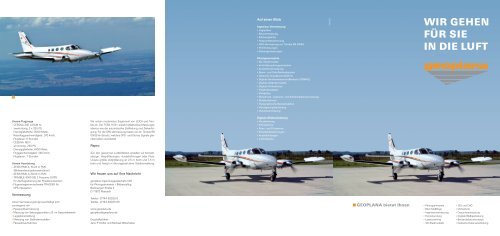

Unsere Flugzeuge<br />
� CESSNA 340 A RAM IV,<br />
zweimotorig, 2 x 325 PS,<br />
Dienstgipfelhöhe: 9000 Meter,<br />
Reisefluggeschwindigkeit: 370 km/h,<br />
Flugdauer: 6 Stunden<br />
� CESSNA 180 F,<br />
einmotorig, 230 PS,<br />
Dienstgipfelhöhe: 6100 Meter,<br />
Fluggeschwindigkeit: 240 km/h,<br />
Flugdauer: 7 Stunden<br />
Unsere Ausrüstung<br />
� ZEISS RMK A 15/23 m FMC<br />
(Bildwanderungskompensation)<br />
� ZEISS RMK A 30/23 m FMC<br />
� TRIMBLE 4000 SSI 2 Frequenz DGPS<br />
für die Registrierung der Projektionszentren<br />
� Flugmanagementsoftware TRACKER für<br />
GPS-Navigation.<br />
Vermessung<br />
Unser Vermessungstrupp beschäftigt sich<br />
vorwiegend mit<br />
� Passpunktvermessung<br />
� Messung von Setzungspunkten z. B. im Deponiebereich<br />
� Lageplanerstellung<br />
� Messung von Geländemodellen<br />
� Fassadenaufnahmen<br />
Wir setzen modernstes Equipment von LEICA und Trimble<br />
ein. Der TCRA 1103+ erlaubt reflektorlose Messungen<br />
ebenso wie die automatische Zielfindung und Zielverfolgung.<br />
Für die GPS-Vermessung haben wir ein Trimble R8<br />
GNSS im Einsatz, welches GPS- und Glonas Signale gleichermaßen<br />
verarbeitet.<br />
Repro<br />
Aus den gewonnen Luftbilddaten erstellen wir Kontaktabzüge,<br />
Vergrößerungen, Ausbelichtungen oder Plots.<br />
Unsere größte Vergrößerung ist 2,5 m hoch und 7,5 m<br />
breit und hängt im Sitzungssaal einer Stadtverwaltung.<br />
Wir freuen uns auf Ihre Nachricht<br />
geoplana Ingenieurgesellschaft mbH<br />
für Photogrammetrie + Bildmessflug<br />
Backnanger Straße 4<br />
D-71672 Marbach<br />
Telefon 07144 83333-0<br />
Telefax 07144 83333-99<br />
www.geoplana.de<br />
geoplana@geoplana.de<br />
Geschäftsführer:<br />
Jens-P. Knittel und Michael Mitterhuber<br />
Auf einen Blick<br />
Ingenieur-Vermessung<br />
� Lagepläne<br />
� Bauvermessung<br />
� Feldvergleiche<br />
� Festpunktbestimmung<br />
� GPS-Vermessung mit Trimble R8 GNSS<br />
� Profilmessungen<br />
� Setzungsmessungen<br />
Photogrammetrie<br />
� 3D-Stadtmodelle<br />
� Architekturphotogrammetrie<br />
� Autobahnvermessung<br />
� Baum- und Grünflächenkataster<br />
� Deutsche Grundkarte (DGK 5)<br />
� Digitale Bundeswasserstraßenkarte (DBWK2)<br />
� Digitale Geländemodelle<br />
� Digitale Orthophotos<br />
� Friedhofskataster<br />
� Profilpläne<br />
� Steinbruch-, Deponie- und Kohlenhaldenvermessung<br />
� Straßenkataster<br />
� Topographische Bestandspläne<br />
� Versiegelungskartierung<br />
� Volumenermittlung<br />
Digitale Bildbearbeitung<br />
� Visualisierung<br />
� Orthophotos<br />
� Scan- und Plotservice<br />
� Einzelbildentzerrungen<br />
� Ausbelichtungen<br />
� Luftbildpläne<br />
WN.03<br />
GEOPLANA bietet Ihnen<br />
<strong>WIR</strong> <strong>GEHEN</strong><br />
<strong>FÜR</strong> <strong>SIE</strong><br />
<strong>IN</strong> <strong>DIE</strong> <strong>LUFT</strong><br />
� Photogrammetrie<br />
� Bild-/Meßflüge<br />
� Ingenieurvermessung<br />
� Fernerkundung<br />
� Laserscanning<br />
� 3D-Stadtmodelle<br />
� GIS und CAD<br />
� Orthophoto<br />
� Deponievermessung<br />
� Digitale Bildbearbeitung<br />
� Bestandsdokumentation<br />
� Grafische Datenverarbeitung
41<br />
GEOPLANA<br />
Über uns<br />
Die geoplana Ingenieurgesellschaft wurde 1965 gegründet<br />
und spezialisiert sich seitdem konsequent auf die<br />
Bereiche Photogrammetrie und Fernerkundung. Firmensitz<br />
ist die Schillerstadt Marbach, wo der Flugbetrieb mit<br />
eigenen Flugzeugen, meistens vom firmeneigenen Flugplatz<br />
aus, operiert. Zu unseren Bildflugzeugen gehören<br />
eine zweimotorige CESSNA 340 und eine CESSNA 180.<br />
Unser Haupteinsatzgebiet ist Deutschland sowie die angrenzenden<br />
Nachbarstaaten.<br />
Das geoplana-Team besteht aus hoch qualifizierten Fachleuten<br />
der verschiedensten Disziplinen: Hier arbeiten<br />
Hand in Hand Vermessungsingenieure, Geologen, Geografen,<br />
Photogrammetrie-Operateure, Betriebswirte, Kartographen,<br />
Wirtschaftsingenieure und Informatiker. Dieses<br />
Wissen vereint sich mit einer hochpräzisen, technisch<br />
ausgereiften Ausrüstung mit den Voraussetzungen für erfolgreiche<br />
Lösungen.<br />
geoplana ist heute das einzige Photogrammetrieunternehmen<br />
mit Stammsitz in Baden-Württemberg, das die<br />
gesamte Produktionslinie von der terrestrischen Vermessung,<br />
Bildflug über die Luftbildauswertung bis hin zur Lieferung<br />
der fertigen Daten im eigenen Hause hat. Und<br />
alles garantiert „Made in Germany“. Entsprechend kurz<br />
sind die Wege und Lieferzeiten bei geoplana!<br />
Bild 41 3D-Geländemodell<br />
Bild 42 Deponievermessung Differenzplan<br />
Bild 43 Deponievermessung farbcodiert<br />
PRODUKTE<br />
Photogrammetrie<br />
Photogrammetrie ist die Weiterverwendung von Messbildern<br />
für vermessungstechnische und graphische<br />
Zwecke. Ein Teilgebiet dieser Weiterverarbeitung ist die<br />
Luftbildauswertung.<br />
Luftbildauswertung<br />
Hier arbeiten wir zweigleisig: Zum einen digital am Bildschirm<br />
mit dem Programm Summit Evolution von<br />
DAT/EM Systems International. Diese Software ist kompatibel<br />
zu MicroStation (Bentley), Autocad (Autodesk)<br />
und ESRI Produkten. Zur graphischen Ausarbeitung der<br />
Bildinhalte stehen also alle Funktionen dieser leistungsfähigen<br />
Programme zur Verfügung. Zum anderen arbeiten<br />
wir mit der analytischen Luftbildauswertung. Da hier<br />
die Originalbilder der Befliegung benötigt werden, verwenden<br />
wir ebenfalls die CAD-Software MicroStation<br />
(Bentley) in Verbindung mit LEICA ORIMA und PC-<br />
PRO600. Für beide Verfahren gilt: Je nach gewünschtem<br />
Umfang der Kartierung kann der Auswerter alle sichtbaren<br />
topographischen Inhalte der Luftbilder in die CAD-<br />
Datei kartieren. Hierbei lassen sich für die Bedürfnisse<br />
des Kunden beliebige Schwerpunkte setzen.<br />
Deponievermessung<br />
Im Bereich von Deponien (Müll-, Erddeponien, auch andere<br />
Arten von Lagerstätten für Schüttgüter) sind die An-<br />
42<br />
43<br />
forderungen speziell ausgerichtet. Besonderes Augenmerk<br />
wird hier auf die möglichst genaue Erfassung der<br />
Form der Geländeoberfläche gelegt. Aus diesen Daten<br />
kann anschließend ein digitales Geländemodell erstellt<br />
werden. Über dieses Geländemodell wird eine rechnerische<br />
Volumenermittlung durchgeführt. Als Ergebnisse<br />
liegen dann zum Beispiel das Auffüllvolumen oder Gesamtvolumen<br />
einer Halde vor. Der Vorteil der Photogrammetrie<br />
ist neben der hohen Genauigkeit der Volumenermittlung<br />
vor allem der genau definierte Aufnahmezeitpunkt,<br />
da die eigentliche Befliegung des Objekts<br />
nur wenige Minuten Zeit in Anspruch nimmt. Das Ergebnis<br />
der Luftbildauswertung repräsentiert also genau einen<br />
Zeitpunkt.<br />
3D-Stadtmodell und Architekturphotogrammetrie<br />
Ist die möglichst realistische Darstellung bebauter Situationen<br />
das Ziel der Luftbildauswertung, ist der Schritt zum<br />
3D-Stadtmodell nicht weit. Bei diesem Produkt liegt der<br />
Schwerpunkt der Auswertung auf den Gebäudedächern.<br />
Je nach gewünschtem Detailgrad können neben sämtlichen<br />
Dachformen auch alle Dachaufbauten digitalisiert<br />
werden. Selbst die Kartierung von Brandmauern und anderer<br />
Gebäudedetails ist möglich. Werden die so gewonnenen<br />
Dachelemente mit senkrechten Mauerflächen<br />
versehen, ist das Gebäude komplett und kann mit geeigneter<br />
Software realitätsnah visualisiert werden. geoplana<br />
war maßgeblich am Aufbau des 3D-Stadtmodells<br />
der Hansestadt Hamburg beteiligt.<br />
4<br />
5<br />
Ein echter Sonderfall der Photogrammetrie ist die Architekturphotogrammetrie.<br />
Hier geht es gezielt um die genaue<br />
Kartierung von Gebäudefassaden oder Innenansichten.<br />
Durch geschickte Anordnung der Kamera bei<br />
der Gewinnung der Messbilder lassen sich selbst verdeckte,<br />
nicht direkt sichtbare Fassadenteile mit auswerten.<br />
Hierfür wird auch eine spezielle Kamera verwendet,<br />
die Messbilder mit Reseaugitter liefert. Im Gegensatz zum<br />
Luftbild nicht im Format 23 x 23 cm, sondern im Mittelformat<br />
6 x 6 cm.<br />
Aerotriangulation<br />
Sollen größere Gebiete bzw. Flächen mittels Luftbildauswertung<br />
erfasst werden, so ist eine Aerotriangulation notwendig.<br />
Für jedes Bild muss nämlich die genaue Lage<br />
und Richtung der Aufnahmesituation bekannt sein. Die<br />
Bilder müssen also vor der Auswertung richtig orientiert<br />
werden. Um Orientierungsdaten für Messbilder zu gewinnen,<br />
sind Passpunkte mit echtem Koordinatenbezug<br />
erforderlich.<br />
Um den Aufwand für die Passpunktsignalisierung und<br />
-bestimmung in größeren Gebieten in Grenzen zu halten,<br />
können zusammenhängende Aufnahmen durch eine<br />
Aerotriangulation mit Passpunkten und Orientierungsdaten<br />
versehen werden. Hierfür werden die Bilder jeweils<br />
zum nächstliegenden Bild orientiert, später der so geschaffene<br />
Bildverband zu den vorhandenen Passpunkten.<br />
Im Rechengang der Aerotriangulation werden alle Orientierungsdaten<br />
für alle Bilder ausgeglichen berechnet und<br />
stehen anschließend auch für andere Anwendungen, z.B.<br />
der Orthophotoerstellung zur Verfügung. Dabei setzen wir<br />
auf die Software MATCH-AT von Inpho/Trimble.<br />
Orthophotos<br />
Große Flächen im einheitlichen Maßstab<br />
Ein Orthophoto ist ein Luftbild, das große Geländeflächen<br />
in einem einheitlichen Maßstab darstellt. So können Orthophotos<br />
für direkte, bodennahe Lagemessungen (Flächen,<br />
Strecken, Koordinaten) dienen. Grundlage für die<br />
Berechnung von Orthophotos bildet neben der Bereitstellung<br />
der Orientierungen der Luftbilder (Aerotriangulation)<br />
das Digitale Höhenmodell (DHM).<br />
Dieses wird analytisch oder digital erstellt und besteht<br />
aus einem gleichmäßig über das Gelände verteilten dreidimensionalen<br />
Raster mit x,y,z-Werten. Zusätzlich zu den<br />
Rasterpunkten werden Bruchkanten (markante Änderungen<br />
der Geländeneigung) aufgenommen, um die Wiedergabe<br />
des Geländes zu verfeinern. Bei der Erstellung<br />
des Höhenmodells ist immer daran zu denken, dass daraus<br />
Orthophotos berechnet werden sollen. Aus diesem<br />
Grund müssen an künstlichen Objekten (Brücken, Tunnels,<br />
etc.) die Höhenpunkte auf die Objekte gesetzt werden,<br />
da sonst Verzerrungen auftreten können. Unter Orthophotoerstellung<br />
versteht man die Umkehrung der Zentralperspektive<br />
einer Kameraaufnahme in eine Parallelprojektion<br />
des Kartenblattes (waagerechte Abbildung des<br />
Geländes).<br />
Um nicht nur einzelne Orthophotos, sondern eine größere<br />
Karte bestehend aus mehreren Orthophotos zu nutzen,<br />
werden diese nach der Berechnung zu einem Mosaik zusammengestellt.<br />
Dazu schneidet man von den bestehenden<br />
Orthophotos einzelne Teile so heraus, dass diese wie<br />
eine Art Puzzle zusammengefügt werden können. Anschließend<br />
werden aus den Mosaiks Kacheln (entsprechen<br />
Kartenblättern) ausgeschnitten. Für die Orthophotoproduktion<br />
setzen wir auf Inpho/Trimble OrthoMaster und<br />
OrthoVista.<br />
Anwendungen<br />
� Größenbestimmungen<br />
(Strecken, Koordinaten, Flächen)<br />
� Analyse von Flächennutzungen<br />
� Überlagerung von Oberflächenmodell und<br />
Orthophoto zur 3D-Visualisierung (True-Ortho)<br />
� Leitungskataster (überirdisch)<br />
� Erstellung von Vektordaten entsprechend der<br />
Genauigkeit der Orthophotos<br />
Bild- und Messflüge<br />
Bild 4 Orthophoto mit Vektoren<br />
Bild 45 Orthophoto mit Schnittlinien<br />
Bild 46<br />
CESSNA 340<br />
Unsere Bildflugzeuge operieren vom firmeneigenen Flugplatz<br />
in Marbach und von Schwäbisch-Hall aus. Da unser<br />
Landeplatz nur wenige hundert Meter vom Büro entfernt<br />
ist, können wir auch bei kritischen Wettersituationen<br />
kurzfristig noch die Entscheidung für einen Bildflugeinsatz<br />
treffen, und so auch kurze, oft nur wenige Stunden anhaltende<br />
Schönwetterperioden nutzen.
