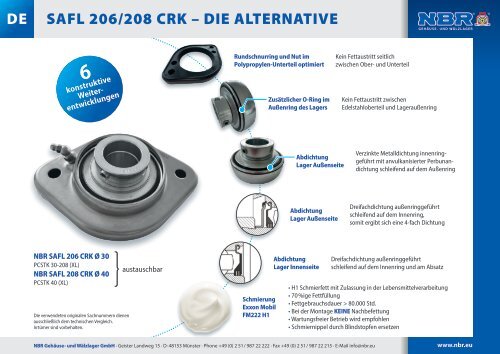

<strong>SAFL</strong> <strong>206</strong>/<strong>208</strong> <strong>CRK</strong> <strong>–</strong> DIE ALTERNATIVE<br />
GEHÄUSE- UND WÄLZLAGER<br />
6<br />
konstruktive<br />
Weiterentwicklungen<br />
Rundschnurring und Nut im<br />
Polypropylen-Unterteil optimiert<br />
Zusätzlicher O-Ring im<br />
Außenring des Lagers<br />
Kein Fettaustritt seitlich<br />
zwischen Ober- und Unterteil<br />
Kein Fettaustritt zwischen<br />
Edelstahloberteil und Lageraußenring<br />
Abdichtung<br />
Lager Außenseite<br />
Verzinkte Metalldichtung innenringgeführt<br />
mit anvulkanisierter Perbunandichtung<br />
schleifend auf dem Außenring<br />
Abdichtung<br />
Lager Außenseite<br />
Dreifachdichtung außenringgeführt<br />
schleifend auf dem Innenring,<br />
somit ergibt sich eine 4-fach Dichtung<br />
<strong>NBR</strong> <strong>SAFL</strong> <strong>206</strong> <strong>CRK</strong> Ø 30<br />
PCSTK 30-<strong>208</strong> (XL)<br />
<strong>NBR</strong> <strong>SAFL</strong> <strong>208</strong> <strong>CRK</strong> Ø 40<br />
PCSTK 40 (XL)<br />
<strong>Die</strong> verwendeten originalen Sachnummern dienen<br />
ausschließlich dem technischen Vergleich.<br />
Irrtümer sind vorbehalten.<br />
austauschbar<br />
Schmierung<br />
Exxon Mobil<br />
FM222 H1<br />
Abdichtung<br />
Lager Innenseite<br />
Dreifachdichtung außenringgeführt<br />
schleifend auf dem Innenring und am Absatz<br />
• H1 Schmierfett mit Zulassung in der Lebensmittelverarbeitung<br />
• 70 %ige Fettfüllung<br />
• Fettgebrauchsdauer > 80.000 Std.<br />
• Bei der Montage KEINE Nachbefettung<br />
• Wartungsfreier Betrieb wird empfohlen<br />
• Schmiernippel durch Blindstopfen ersetzen<br />
<strong>NBR</strong> Gehäuse- und Wälzlager GmbH · Geister Landweg 15 · D-48153 Münster · Phone +49 (0) 2 51/ 987 22 222 · Fax +49 (0) 2 51/ 987 22 215 · E-Mail info@nbr.eu<br />
www.nbr.eu
DE<br />
<strong>SAFL</strong> <strong>206</strong>/<strong>208</strong> <strong>CRK</strong> <strong>–</strong> DIE ALTERNATIVE<br />
GEHÄUSE- UND WÄLZLAGER<br />
6<br />
5<br />
1<br />
2<br />
Rundschnurring<br />
3<br />
oder Ø 30 +0,021<br />
0<br />
Schnapprille für Schutzkappe<br />
1 Oberteil<br />
2 Unterteil<br />
3 Einsatz<br />
4 Rundschnurring<br />
5 O-Ring<br />
6 Schmiernippel<br />
4<br />
Cr = 32,5 kN<br />
Cor = 19,8 kN<br />
Schmierstoff:<br />
Exxon Mobil FM 222 (H1)<br />
Rundschnurring bei<br />
der Lagerbefestigung<br />
durchtrennt<br />
Fettfüllung:<br />
70 %<br />
Radialluft:<br />
C3<br />
