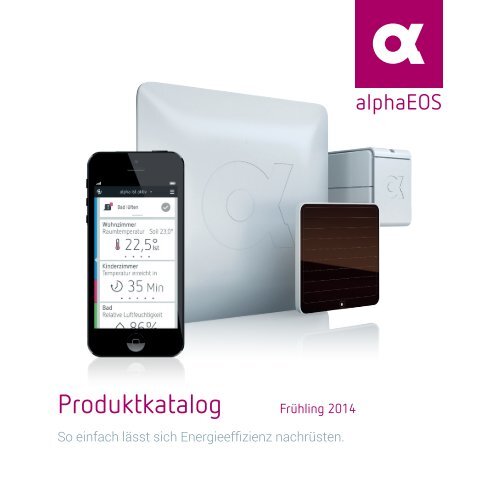

<strong>Produktkatalog</strong> Frühling 2014<br />
So einfach lässt sich Energieeffizienz nachrüsten.<br />
1
alphaEOS AG<br />
Marienstraße 42<br />
D-70178 Stuttgart<br />
+49 (0)711 400 407 20<br />
info@alphaeos.com<br />
www.alphaeos.com<br />
Made in Europe<br />
© 2014 All rights reserved<br />
Technische Änderungen und Irrtum vorbehalten<br />
2<br />
Mitglied der EnOcean Alliance<br />
Version 05. Stand Frühjahr 2014
Das Upgrade für Ihr Zuhause.<br />
alphaEOS ist ein Assistenz-System für eine intelligente Klimaregelung und Haussteuerung,<br />
mit dem sich jede Wohnung zu einem echten Smart Home nachrüsten<br />
lässt. Es denkt voraus, passt sich an die örtlichen Gegebenheiten an, hilft im Alltag und<br />
meldet, wenn etwas nicht in Ordnung ist. Vor allen Dingen ist es aber ganz einfach – bei<br />
der Installation und der Bedienung. So gelingt die perfekte Balance zwischen Komfort<br />
und Energieeffizienz.<br />
GUARD<br />
SENSE<br />
DRIVE<br />
BASE<br />
FLOOR<br />
APP<br />
3
Alle Vorteile auf einen Blick.<br />
Vorausschauend<br />
Standortspezifische Wetterdaten und der Tagesrhythmus der Bewohner werden<br />
berücksichtigt, um höchste Heizenergieeffizienz und größtmögliche Kostenersparnisse<br />
zu erzielen.<br />
Adaptiv<br />
Das System lernt selbstständig die Gebäudecharakteristika kennen und passt sich<br />
an die installierte Heiztechnik an. Dies ermöglicht eine zielgenaue Temperierung, das<br />
exakte Einhalten von Komfortzeiten und die Vermeidung von Schimmelpilzbildung.<br />
Kabellos<br />
Plug & Play: Ohne in die Heizungsanlage eingreifen zu müssen, wird das kabellose<br />
System ganz einfach installiert und auf Knopfdruck eingelernt. Dadurch sind bei der<br />
Installation für Heizkörper keinerlei Spezialkenntnisse nötig und Fehler ausgeschlossen.<br />
Vernetzt<br />
Das System kommuniziert mit dem interoperablen Funkstandard EnOcean. Dies<br />
ermöglicht die Vernetzung von Sensoren und Aktuatoren (Stellventile, Rauchmelder,<br />
u.a.). Schnittstellen zu Wärmeerzeugungsanlagen sorgen für die bedarfsgerechte<br />
Wärmeerzeugung. Die Anbindung an Drittsysteme gestattet die Durchführung eines<br />
Gebäude-Monitorings. Das macht das System zukunftssicher, ausbaufähig und einfach<br />
aus der Ferne zu warten.<br />
Sicher<br />
Um das System zu bedienen ist eine Geräteauthentifizierung nötig. So und durch verschlüsselte<br />
Verbindungen nach Bankenstandard sowie den Austausch von Zertifikaten garantieren<br />
wir absolute Sicherheit. Es werden keine sensiblen Daten in der Cloud gespeichert.<br />
Mobil<br />
Die Bedienung des Systems erfolgt jederzeit von zu Hause oder unterwegs aus über<br />
eine mobile App. Diese zeigt die gemessenen Daten und liefert Hinweismeldungen.<br />
4
Der Baukasten für eine<br />
effiziente Heizungssteuerung.<br />
Infrastruktur<br />
WLAN vorhanden<br />
Wetterdaten über<br />
Kunden-WLAN<br />
kein WLAN vorhanden<br />
Wetterdaten über GSM<br />
ab 1,99 € monatlich pro WE<br />
(umlagefähig)<br />
Grundaustattung<br />
pro Wohneinheit<br />
alphaEOS BASE<br />
Bediengerät<br />
vorhanden<br />
alphaEOS APP<br />
für persönliches<br />
Smartphone/Tablet<br />
V1 - Android<br />
8“-Touch-Display<br />
inkl. Wandhalterung<br />
inkl. Unterputzstromversorgung<br />
V2 - iOS<br />
8“-Touch-Display<br />
inkl. Wandhalterung<br />
inkl. Unterputzstromversorgung<br />
vorkonfiguriert für<br />
alphaEOS (andere<br />
Nutzungen blockiert)<br />
vorkonfiguriert für<br />
alphaEOS (andere<br />
Nutzungen blockiert)<br />
Heizkreis<br />
Heizkörper<br />
1 DRIVE pro Heizkörper,<br />
1 SENSE pro Regelkreis<br />
Fußbodenheizung<br />
1 Heizkreisregler, 1 thermischer<br />
Stellantrieb und 1 SENSE<br />
Installation<br />
ca. 1/2 Std<br />
pro Wohneinheit<br />
ca. 1 Std<br />
pro Wohneinheit<br />
Wartung<br />
Remote Management Portal<br />
individuelles Angebot auf Anfrage<br />
5
Die zentrale<br />
Steuereinheit<br />
BASE<br />
Die alphaEOS BASE ist die zentrale Steuerungseinheit von alphaEOS. Sie wird über<br />
einen WLAN-Router an das Heimnetz und das Internet angebunden. Die BASE ruft<br />
vom alphaEOS-Server die ortsspezifische Wetterprognose ab und empfängt Daten von<br />
Sensoren und Bediengeräten. Aus diesen Daten berechnet die BASE raumindividuell die<br />
optimale Heizstrategie und sorgt für ein gesundes Raumklima. Die Konfiguration und<br />
Bedienung erfolgt über die alphaEOS APP von zu Hause und unterwegs.<br />
Technische Daten<br />
Abmessungen (H x B x T)<br />
Leistungsaufnahme<br />
Stromversorgung<br />
Funkstandard<br />
Reichweite<br />
Zubehör<br />
Artikelnummer<br />
160 x 160 x 27,5 mm<br />
2,5 Watt (maximal)<br />
5V DC, 1.000 mA<br />
EnOcean 868,3 MHz, bidirektional<br />
ca. 30 m im Gebäude<br />
Netzteil und LAN-Kabel beiliegend<br />
100.07.01<br />
6
Der energieautarke<br />
Sensor<br />
SENSE<br />
Der alphaEOS SENSE ist ein intelligenter Raumklimasensor. Er misst Temperatur,<br />
Luftfeuchtigkeit und Helligkeit und sendet die Daten an die BASE. Er ermöglicht<br />
alphaEOS die bauphysikalische Charakteristik zu lernen und so vorausschauend die<br />
Temperatur zu regeln. In jedem Raum, der mit alphaEOS geregelt werden soll, wird<br />
ein SENSE benötigt. Der Sensor wird über eine Solarzelle mit Energie versorgt und<br />
funktioniert somit ohne Batterien. In Räumen, die nicht ausreichend mit Tages- oder<br />
Kunstlicht versorgt werden (z.B. innen liegende Bäder), kann der SENSE mit einer<br />
Knopfzelle betrieben werden.<br />
Technische Daten<br />
Abmessungen (H x B x T)<br />
Messbereich Temperatur<br />
Messbereich Feuchtigkeit<br />
Messbereich Helligkeit<br />
Stromversorgung<br />
Funkstandard<br />
Reichweite<br />
Artikelnummer<br />
76 x 76 x 13 mm<br />
0 bis 40 °C<br />
0 bis100 % relative Luftfeuchte<br />
0 bis 60.000 lx (nur MSC)<br />
Solarzelle / alternativ Knopfzelle (CR1632)<br />
EnOcean 868,3 MHz<br />
ca. 30 m im Gebäude<br />
100.03.01 (MSC, bidirektional), 100.06.01 (4BS, unidirektional)<br />
7
Der zuverlässige<br />
Stellantrieb<br />
DRIVE<br />
Der Funkstellantrieb alphaEOS DRIVE ersetzt den Thermostatkopf am Heizkörper<br />
und ermöglicht durch die von der BASE übermittelten Daten, die Wärmeabgabe im<br />
Raum optimal zu regeln. Die Heizleistung eines Heizkörpers wird gesteuert, indem die<br />
Durchflussmenge des warmen Wassers durch Öffnen oder Schließen eines Ventils variiert<br />
wird. Der Stellantrieb empfängt ein Steuersignal von der BASE und justiert daraufhin den<br />
Öffnungsgrad des Stellventils. Der DRIVE arbeitet batteriebetrieben. Sobald die Batterien<br />
ausgetauscht werden müssen, wird eine Meldung in der alphaEOS APP angezeigt.<br />
Eingestellt wird die Soll-Temperatur raumindividuell über die mobile alphaEOS APP.<br />
Technische Daten<br />
Abmessungen (H x B x T)<br />
Stromversorgung<br />
Funkstandard<br />
Reichweite<br />
Sendeintervall<br />
Montage<br />
Artikelnummer<br />
64 x 48 x 75 mm<br />
2 x Batterien Typ AA<br />
EnOcean 868Mhz, bidirektional<br />
ca. 30 m im Gebäude<br />
variabel<br />
M30 x 1,5<br />
100.08.01 (2 Batterien-Fach)<br />
8
Die intelligente<br />
Flächenheizung<br />
FLOOR<br />
Die Einzelraumregelung alphaEOS FLOOR ermöglicht die Einbindung einer Fußbodenheizung<br />
in das alphaEOS System. Durch die von der BASE übermittelten Daten wird<br />
die Wärmeabgabe im Raum optimal gesteuert. Der FLOOR setzt sich aus mehreren<br />
Komponenten zusammen: ein Basismodul sowie mindestens ein Reglermodul für zwei<br />
oder sechs unabhängige Regelkreise. Die Reglermodule können modular miteinander<br />
verbunden werden. Pro Raum bzw. Zonierung wird ein Raumklimasensor SENSE<br />
benötigt, der die Ist-Temperatur in den einzelnen Räumen misst. Die Soll-Temperatur<br />
wird über die mobile alphaEOS APP eingestellt.<br />
Technische Daten<br />
Abmessungen (H x B x T)<br />
Versorgungsspannung (BM)<br />
Nennleistung (BM)<br />
Versorgungsspannung (RM)<br />
Nennleistung (RM)<br />
Artikelnummer<br />
92 x 122 x 45 mm (BM)<br />
92 x 73 x 45 mm (RM 2), 92 x 162 x 45 mm (RM 6)<br />
AC 230 V, 50-60 Hz<br />
1 W<br />
AC 230 V, DC 5 V über Basismodul<br />
0,3 W (RM 2), 0,5 W (RM 6)<br />
100.11.01 (BM), 100.12.01 (RM 2),<br />
100.13.01 (RM 6), 100.14.01 (TS)<br />
9
Der Funk-<br />
Rauchwarnmelder<br />
GUARD<br />
Der batterieversorgte Rauchwarnmelder alphaEOS GUARD warnt zuverlässig vor<br />
Bränden durch optische Detektion nach dem Streulichtprinzip. Die Alarmmeldung<br />
erfolgt durch einen lauten Intervallton im 0,5-Sekunden-Rhythmus. In Verbindung mit<br />
dem alphaEOS System alarmiert der GUARD auch über die alphaEOS APP. Betriebs-,<br />
Störungs- und Batteriewechselmeldungen werden zusätzlich in der alphaEOS APP und<br />
im Remote Management angezeigt.<br />
Pro<br />
Basic<br />
Technische Daten<br />
Abmessungen (HxØ)<br />
Stromversorgung<br />
Warnton<br />
Funkstandard<br />
Reichweite<br />
Artikelnummer<br />
56 x 110 mm (Pro)<br />
52 x 100 mm (Basic)<br />
Lithium-Batterie 9V<br />
min 85 dB im Alarmfall<br />
EnOcean 868Mhz, unidirektional<br />
ca. 30 m im Gebäude<br />
100.15.01 (Pro), 100.16.01 (Basic)<br />
10
Die Dockingstation<br />
für die Wand<br />
DOCKINGSTATION<br />
Die Dockingstationen dienen als Wandhalterung und gleichzeitig als Ladestation für<br />
portable Bedienteile. Die iPod® / iPhone® Dockingstation „MP 55“ passt in viele gängige<br />
Schalterprogramme und lässt sich einfach über zwei vorhandene Unterputzdosen<br />
nachrüsten. Die iPad® Dockingstation „sDock“ ist abschließbar und um 90° drehbar,<br />
so dass das Bedienteil im Hoch- und Querformat genutzt werden kann. Das sDock ist<br />
geeignet für das iPad der Generationen 2 und 3. Für das iPad 4 und das iPad Air ist ein<br />
Nachrüstsatz erhältlich. Das sDock ist kombinierbar mit dem Unterputznetzteil „sCharge“.<br />
MP 55<br />
sDock<br />
Technische Daten<br />
Abmessungen (H x B x T)<br />
MP 55 passend für<br />
sDock passend für<br />
Artikelnummer<br />
55 x 55 x 36 mm (MP 55)<br />
290 x 120 x 24 mm (sDock)<br />
iPhone® bis 4. Generation, iPod<br />
(für alle Geräte mit 30 pol. Dock-Anschluss)<br />
iPad® Generation 2+3, iPhone® 4, iPod touch/nano®<br />
(für alle Geräte mit 30 pol. Dock-Anschluss,<br />
Nachrüstsatz für das iPad® 4 und iPad Air erhältlich)<br />
100.17.01 (sDock), 100.18.01 (sCharge), 100.19.01 (MP 55)<br />
11
Das Wichtigste immer zur Hand.<br />
Selbst die ausgefeilteste Technik kann nur helfen, wenn Sie einfach bedienbar ist.<br />
Deswegen haben wir für alphaEOS eine App entwickelt, die jeder auf Anhieb versteht.<br />
Eine Schritt für Schritt Erklärung der Installation, selbsterklärende Bedienelemente und<br />
verständliche Hinweismeldungen geben die wichtigsten Informationen zum richtigen<br />
Zeitpunkt. Die alphaEOS APP ist das zentrale Bedienelement für Ihr alphaEOS System,<br />
egal ob von zu Hause aus oder unterwegs. So wissen Sie immer und überall auf einen<br />
Blick, ob in Ihrem Zuhause alles in Ordnung ist.<br />
