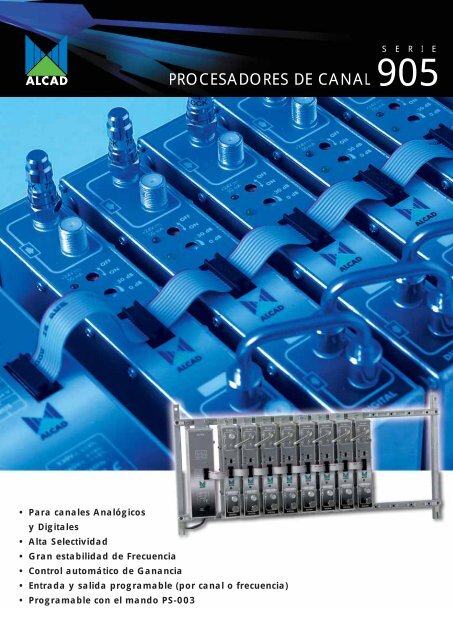

S E R I E<br />
<strong>905</strong><br />
<strong>PROCESADORES</strong> <strong>DE</strong> <strong>CANAL</strong><br />
• Para canales Analógicos<br />
y Digitales<br />
• Alta Selectividad<br />
• Gran estabilidad de Frecuencia<br />
• Control automático de Ganancia<br />
• Entrada y salida programable (por canal o frecuencia)<br />
• Programable con el mando PS-003
S E R I E<br />
<strong>905</strong><br />
<strong>PROCESADORES</strong> <strong>DE</strong> <strong>CANAL</strong><br />
Equipo modular de procesadores de canal para TV terrestre digital<br />
y analógica. El equipo filtra los canales con una elevada selectividad,<br />
regula el nivel del canal y convierte la frecuencia si es necesario.<br />
Permite el tratamiento de cualquier combinación de canales, incluidos<br />
canales adyacentes con grandes diferencias de nivel.<br />
VHF<br />
UHF<br />
IF<br />
CABECERA<br />
COFDM<br />
UHF<br />
DIGITAL<br />
COFDM<br />
UHF<br />
ANALÓGICO<br />
PAL<br />
UHF<br />
DIGITAL<br />
PAL<br />
UHF<br />
ANALÓGICO<br />
El equipo requiere la utilización posterior de un equipo de amplificación<br />
<strong>905</strong>-ZP o <strong>905</strong>-ZG.<br />
Todas las funciones son programables mediante un programador,<br />
incluida la selección de los canales de entrada y salida.<br />
Las principales aplicaciones de este equipo son las instalaciones<br />
colectivas de TV terrestre digital y analógica en zonas donde la<br />
recepción sea difícil, con grandes diferencias de nivel entre canales<br />
adyacentes. El control automático de ganancia CAG permite realizar<br />
instalaciones en zonas donde el nivel de recepción sea variable,<br />
PAL<br />
COFDM<br />
además de instalaciones en las que sea necesario convertir la frecuencia<br />
de los canales digitales.<br />
8 MHz<br />
1<br />
8 MHz<br />
1 2 3 4 5<br />
UHF<br />
Las principales ventajas de este equipo son la selectividad que impide<br />
la interferencia entre canales y la conversión de frecuencia sin<br />
incompatibilidades.<br />
PAL<br />
COFDM<br />
8 MHz<br />
8 MHz<br />
UHF<br />
1<br />
1 2 3 4 5<br />
PROCESADOR <strong>DE</strong> <strong>CANAL</strong><br />
ALIMENTADOR<br />
CÓDIGO<br />
MO<strong>DE</strong>LO<br />
SISTEMA <strong>DE</strong> TV<br />
RANGO <strong>DE</strong> FRECUENCIAS <strong>DE</strong> ENTRADA<br />
RANGO <strong>DE</strong> FRECUENCIAS <strong>DE</strong> SALIDA<br />
MHz<br />
<strong>905</strong>0068<br />
PC-404<br />
AM-TV / DVB-T<br />
470 – 862<br />
MHz 470 – 862<br />
ANCHO <strong>DE</strong> BANDA MHz 8<br />
RESOLUCIÓN <strong>DE</strong> FRECUENCIA E/S<br />
NIVEL <strong>DE</strong> SALIDA<br />
SELECTIVIDAD<br />
PASO <strong>DE</strong> CORRIENTE<br />
C n -C n ±1<br />
C n -C n ±2<br />
f c -f c ±4 MHz<br />
f c -f c ±12 MHz<br />
MHz<br />
dBµV<br />
dB<br />
V …<br />
mA<br />
0,25 AM-TV<br />
1,0 DVB-T<br />
80 ± 3,0 AM-TV<br />
70 ± 3,0 DVB-T<br />
78<br />
AM-TV<br />
80<br />
3<br />
DVB-T<br />
80<br />
+24<br />
110<br />
CÓDIGO <strong>905</strong>0076<br />
MO<strong>DE</strong>LO<br />
AS-222<br />
TENSIÓN <strong>DE</strong> SALIDA V … +5,7 +24<br />
mA 2800 300<br />
TENSIÓN <strong>DE</strong> RED V~ 230 ± 15%<br />
+ 10%<br />
240 - 18%<br />
50/60 Hz<br />
CONSUMO <strong>DE</strong> RED VA<br />
70<br />
UHF C/48, 49, 62, 63, 64<br />
5 x ZG-431 ZP-004<br />
AS-222<br />
AS-125<br />
5 x PC-404<br />
OUT C/48, 49, 62, 63, 64<br />
