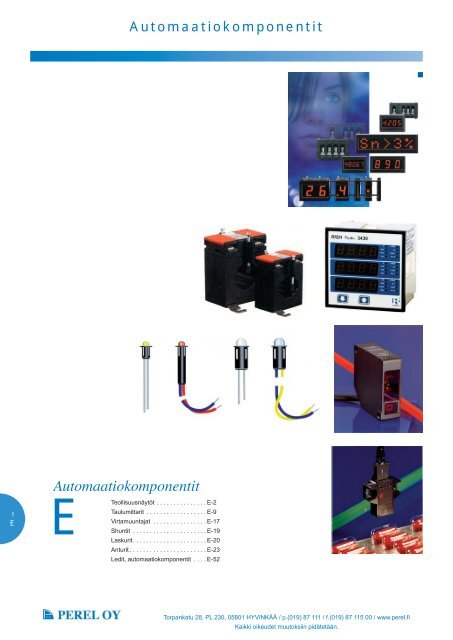

1<br />
E<br />
Automaatiokomponentit<br />
E Automaatiokomponentit<br />
Virtamuuntajat . . . . . . . . . . . . . . . . E-17<br />
Teollisuusnäytöt . . . . . . . . . . . . . . . E-2<br />
Taulumittarit . . . . . . . . . . . . . . . . . . E-9<br />
Shuntit . . . . . . . . . . . . . . . . . . . . . . E-19<br />
Laskurit. . . . . . . . . . . . . . . . . . . . . . E-20<br />
Anturit . . . . . . . . . . . . . . . . . . . . . . . E-23<br />
Ledit, automaatiokomponentit . . . . E-52<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.
Teollisuusnäytöt<br />
Automaatiokomponentit<br />
Siebert D65 / D75 / D72 -sarjan modulaariset näyttöyksiköt<br />
Siebertin modulaarisen sarjan näyttöyksiköistä kokoat haluamasi kokoisen näytön. Vain erikoistilauksesta!<br />
Numerokoot:<br />
• D65 = korkeus 9mm, leveys 8mm<br />
• D75 = korkeus 10mm, leveys 10mm<br />
• D72korkeus16/18mm, leveys 20mm<br />
Yhteensopivia malleja esim. ohjelmoitavien logiikkojen näytöiksi (PLC compatible).<br />
Saatavana myös tilailmaisimia ja painonappi-kytkimiä.<br />
Pyydä yksityiskohtainen esite!<br />
Kiinnikkeet ja tarvikkeet D65, D75 ja D72 -sarjaan:<br />
• Päädyt 5e / pari<br />
• Välilevyt 5e / kpl<br />
• Kiinnitysruuvit ja mutterit 5e / pari<br />
• Liittimet 8e / kpl<br />
Ei varastomalleja!<br />
Numeeriset mallit / Hinnat alkaen 85,00 EUR<br />
Nimike Tyyppi<br />
D65-13-R 9 mm korkea moduli, punainen led<br />
D72-13-G 16 mm korkea moduli, vihreä led<br />
D72-13-R 16 mm korkea moduli, punainen led<br />
D72-413-G 16 mm korkea moduli, vihreä led<br />
D72-413-R 16 mm korkea moduli, punainen led<br />
D72-415-G 16 mm korkea moduli, vihreä led<br />
D72-415-R 16 mm korkea moduli, punainen led<br />
D75-13-R 10 mm korkea moduli, punainen led<br />
Hexadesimaali-ilmaisu / Hinnat alkaen 98,00 EUR<br />
Nimike Tyyppi<br />
D72-4135-G 16 mm korkea moduli, vihreä led<br />
D72-4135-R 16 mm korkea moduli, punainen led<br />
D72-4155-G 16 mm korkea moduli, vihreä led<br />
D72-4155-R 16 mm korkea moduli, punainen led<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.siebert.de<br />
2<br />
E
3<br />
E<br />
Teollisuusnäytöt<br />
Automaatiokomponentit<br />
Alfanumeerinen näyttömoduli / Hinnat alkaen 55,00 EUR<br />
Nimike Tyyppi<br />
D72-422-R 18 mm korkea moduli, punainen led<br />
Painonapilliset ”peukalopyörämallit”<br />
Nimike Tyyppi Hinta EUR/kpl<br />
504.xxx 5,00<br />
P76-00 2,00<br />
P76-02 15,00 / yksikkö<br />
P76-02A 20,00 / yksikkö<br />
P76-02V 17,00 / yksikkö<br />
P76-94 vain erikoistilauksesta 15,00 / yksikkö<br />
P76-94A vain erikoistilauksesta 20,00 / yksikkö<br />
P76-94V vain erikoistilauksesta 17,00 / yksikkö<br />
P76-99 5,00<br />
Siebert S102/SX102 -sarjan<br />
paneeliasenteiset matriisinäytöt<br />
S102 -SARJAN PANEELIASENTEISET NÄYTÖT<br />
S102 -sarjan paneeliasenteiset näytöt teollisuuden tarpeisiin.<br />
Numerokorkeudet 14 ja 25mm (S102 -sarja). Luettavuus 6 -10 metriä.<br />
Useita eri liityntävaihtoehtoja.<br />
Mallit S102-06/14/0R-000/0B ja S102-05/25/0R-000/0B saatavana<br />
0/4-20mA tai 0/2+-10V liitynnällä.<br />
S102-sarja / Hinnat alkaen 299,00 EUR<br />
Optiot S102-sarjaan:<br />
• IP65 suojaus (hinta 20e)<br />
• Vihreä led (hinta 20e)<br />
• Suuresymboli näyttöön (hinta 10e)<br />
HUOM! Mainittava tilattaessa erikseen!<br />
Nimike Tyyppi Numeroita<br />
S102-04/14/0R-000/0B-A0 14mm numerokorkeus Analoginen liityntä 4,5 numeroa<br />
S102-04/14/0R-000/0B-K0 14mm numerokorkeus, Profi bus liityntä 4 numeroa<br />
S102-04/14/0R-000/0B-M0 14mm numerokorkeus, Modbus liityntä 4 numeroa<br />
S102-04/14/0R-000/0B-S0 14mm numerokorkeus RS485/RS232 liityntä 4 numeroa<br />
S102-04/14/0R-000/0B-T0 14mm numerokorkeus TTY/RS232 liityntä 4 numeroa<br />
S102-04/14/0R-000/9B-P0 14mm numerokorkeus rinnakkaisliityntä (Parallel) 4 numeroa<br />
S102-04/25/0R-000/0B-A0 25mm numerokorkeus Analoginen liityntä 4,5 numeroa<br />
S102-04/25/0R-000/0B-K0 25mm numerokorkeus Profi bus liityntä 4 numeroa<br />
S102-04/25/0R-000/0B-M0 25mm numerokorkeus Modbus liityntä 4 numeroa<br />
S102-04/25/0R-000/0B-P0 25mm numerokorkeus rinnakkaisliityntä (Parallel) 4 numeroa<br />
S102-04/25/0R-000/0B-S0 25mm numerokorkeus RS485/RS232 liityntä 4 numeroa<br />
S102-04/25/0R-000/0B-T0 25mm numerokorkeus TTY/RS232 liityntä 4 numeroa<br />
S102-05/25/0R-000/0B-K0 25mm numerokorkeus Profi bus liityntä 5 numeroa<br />
S102-05/25/0R-000/0B-M0 25mm numerokorkeus Modbus liityntä 5 numeroa<br />
S102-05/25/0R-000/0B-P0 25mm numerokorkeus rinnakkaisliityntä (Parallel) 5 numeroa<br />
S102-05/25/0R-000/0B-S0 25mm numerokorkeus RS485/RS232 liityntä 5 numeroa<br />
S102-05/25/0R-000/0B-T0 25mm numerokorkeus TTY/RS232 liityntä 5 numeroa<br />
S102-06/14/0R-000/0B-K0 14mm numerokorkeus, Profi bus liityntä 6 numeroa<br />
S102-06/14/0R-000/0B-M0 14mm numerokorkeus, Modbus liityntä 6 numeroa<br />
S102-06/14/0R-000/0B-S0 14mm numerokorkeus RS485/RS232 liityntä 6 numeroa<br />
S102-06/14/0R-000/0B-T0 14mm numerokorkeus TTY/RS232 liityntä 6 numeroa<br />
S102-06/14/0R-000/9B-P0 14mm numerokorkeus rinnakkaisliityntä (Parallel) 6 numeroa<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.siebert.de
Teollisuusnäytöt<br />
SX102-sarja<br />
Hinnat alkaen 299,00 EUR<br />
Optiot S102-sarjaan:<br />
• IP65 suojaus (hinta 20e)<br />
HUOM! Mainittava tilattaessa erikseen!<br />
Automaatiokomponentit<br />
Nimike Tyyppi Numeroita<br />
SX102-06/18/0R-000/0B-K0 18mm numerokorkeus, Profi bus liityntä 6 numeromatriisia<br />
SX102-06/18/0R-000/0B-M0 18mm numerokorkeus, Modbus liityntä 6 numeromatriisia<br />
SX102-06/18/0R-000/0B-S0 18mm numerokorkeus, RS485/RS232 liityntä 6 numeromatriisia<br />
SX102-06/18/0R-000/0B-T0 18mm numerokorkeus, TTY/RS232 liityntä 6 numeromatriisia<br />
Siebert SQ102 -sarjan paneeliasenteiset<br />
teollisuusnäytöt<br />
Hinnat alkaen 275,00 EUR<br />
SQ102 -sarjan paneeliasenteiset pylväs / numeronäytöt.<br />
Numerokorkeudet 10 ja 14mm. Luettavuus 4 - 6 metriä. SQ102<br />
-sarjan näytöt saatavana esim. numeronäyttönä tai ohjelmoitavana<br />
pylväsnäyttönä.<br />
Valikoimassa useita eri malleja ja liityntävaihtoehtoja. Pyydä<br />
yksityiskohtainen esite SQ102 -sarjan näytöistä.<br />
Nimike Tyyppi Numeroita<br />
SQ102-B4/4A/0R-000/0A-K0 Pystymallinen skaalattava pylväsnäyttö 7mm numerokorkeus 3 numeroa + pylväsnäyttö (24x96mm)<br />
SQ102-P4/2A/0R-000/1B-V0 10mm numerokorkeus, skaalattava näyttö, DC mittaus A ja V 4 numeroa (48x24mm)<br />
Siebert S202 ja SX202 -sarjan paneeliasenteiset näytöt<br />
S202 ja SX202 -sarjan paneeliasenteiset näytöt teollisuuden<br />
tarpeisiin. Numerokorkeus 57mm. Luettavuus yli 20 metriä. Useita eri<br />
liityntävaihtoehtoja.<br />
HUOM:<br />
BCD-koodatulla liitynnällä olevat S202 –sarjan näytöt omassa<br />
taulukossaan!<br />
S202-sarja / Hinnat alkaen 485,00 EUR<br />
Optiot S202-sarjaan:<br />
• Analoginen ulostulo 0/4 -20mA (vain -A0 sarjan kanssa), hinta 150e<br />
• Anturin jännitesyöttöyksikkö +24V DC, 50mA (vain -A0 sarjan<br />
kanssa), hinta 90e<br />
• Yksikkösuuresymboli (tarra), hinta 50e<br />
57mm numerokorkeus, RS485/RS232 liityntä (S202-sarja)<br />
Nimike Numeroita<br />
S202-02/06/0R-001/0B-S0 2 numeroa<br />
S202-03/06/0R-001/0B-S0 3 numeroa<br />
S202-04/06/0R-001/0B-S0 4 numeroa<br />
S202-05/06/0R-001/0B-S0 5 numeroa<br />
S202-06/06/0R-001/0B-S0 6 numeroa<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.siebert.de<br />
4<br />
E
5<br />
E<br />
Teollisuusnäytöt<br />
57mm numerokorkeus, 20mA TTY/RS232 liityntä (S202-sarja)<br />
Nimike Numeroita<br />
S202-02/06/0R-001/0B-T0 2 numeroa<br />
S202-03/06/0R-001/0B-T0 3 numeroa<br />
S202-04/06/0R-001/0B-T0 4 numeroa<br />
S202-05/06/0R-001/0B-T0 5 numeroa<br />
S202-06/06/0R-001/0B-T0 6 numeroa<br />
SX202-sarja / Hinnat alkaen 985,00 EUR<br />
30mm numerokorkeus, RS485/RS232 liityntä (SX202-sarja)<br />
30mm numerokorkeus, 20mA TTY/RS232 liityntä (SX202-sarja)<br />
50mm numerokorkeus, RS485/RS232 liityntä (SX202-sarja)<br />
50mm numerokorkeus, 20mA TTY/RS232 liityntä (SX202-sarja)<br />
Automaatiokomponentit<br />
57mm numerokorkeus, Analoginen liityntä 0/4 - 20mA tai 0 - 10V (S202-sarja)<br />
Nimike Numeroita<br />
S202-04/06/0R-001/0B-A0 3,5 numeroa<br />
S202-05/06/0R-001/0B-A0 4,5 numeroa<br />
Nimike Numeroita<br />
SX202-08/03/0R-001/0B-S0 8 numeromatriisia<br />
SX202-12/03/0R-001/0B-S0 12 numeromatriisia<br />
SX202-16/03/0R-001/0B-S0 16 numeromatriisia<br />
SX202-20/03/0R-001/0B-S0 20 numeromatriisia<br />
Nimike Numeroita<br />
SX202-08/03/0R-001/0B-T0 8 numeromatriisia<br />
SX202-12/03/0R-001/0B-T0 12 numeromatriisia<br />
SX202-16/03/0R-001/0B-T0 16 numeromatriisia<br />
SX202-20/03/0R-001/0B-T0 20 numeromatriisia<br />
Nimike Numeroita<br />
SX202-04/05/0R-001/0B-S0 4 numeromatriisia<br />
SX202-06/05/0R-001/0B-S0 6 numeromatriisia<br />
SX202-08/05/0R-001/0B-S0 8 numeromatriisia<br />
SX202-12/05/0R-001/0B-S0 12 numeromatriisia<br />
SX202-16/05/0R-001/0B-S0 16 numeromatriisia<br />
SX202-20/05/0R-001/0B-S0 20 numeromatriisia<br />
Nimike Numeroita<br />
SX202-04/05/0R-001/0B-T0 4 numeromatriisia<br />
SX202-06/05/0R-001/0B-T0 6 numeromatriisia<br />
SX202-08/05/0R-001/0B-T0 8 numeromatriisia<br />
SX202-12/05/0R-001/0B-T0 12 numeromatriisia<br />
SX202-16/05/0R-001/0B-T0 16 numeromatriisia<br />
SX202-20/05/0R-001/0B-T0 20 numeromatriisia<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.siebert.de
Teollisuusnäytöt<br />
Siebert S302-sarjan numeronäytöt<br />
Hinnat alkaen 865,00 EUR<br />
Automaatiokomponentit<br />
S302 -sarjan numeronäytöt teollisuuden vaativiin tarpeisiin.<br />
• Näytöt soveltuvat sekä sisä- että ulkokäyttöön.<br />
• Numerokorkeudet 57, 100, 160 ja 250mm.<br />
• Luettavuus 20 - 100 metriin asti.<br />
• Näytöt voidaan varustaa asiakkaan haluamalla mittayksikön suuresymbolilla.<br />
• Standardimallit 1 - 8 dekadia, saatavana 1- tai 2-puoleisena.<br />
• Ulkokäyttöä varten näytöt on varustettava lämmityselementillä.<br />
• Kotelointi IP54, optiona IP65<br />
• Käyttöjännite on +230VAC, saatavana myös +115VAC tai +24VDC.<br />
• Useita liityntävaihtoehtoja: Sarjaliikenne, Analogia, Profi bus DP, Ethernet TCP/IP<br />
Näyttösarjaa on saatavana myös punnitusjärjestelmiin räätälöityinä.<br />
Pyydä yksityiskohtainen esite tästä ja muistakin näyttömalleista!<br />
Optiot S302-sarjaan (Huom. mainittava erikseen tilattaessa!):<br />
• Serial RS485/RS232/TTY (-T0) 100,00e<br />
• Profi bus DP (-K0) 350,00e<br />
• BCD (-P0)<br />
• Ethernet TCP/IP (-E0) 400,00e<br />
• Analogia (-A0) 150,00e<br />
• Symboli FASCAL-teipillä 100,00e<br />
• IP65 kotelointi (normaalisti IP54) 100,00e<br />
• Lämmityselementti 250,00e<br />
57mm numerokorkeus (S302-sarja)<br />
Nimike Numeroita<br />
S302-02/06/0R-100/0A-S0 2 numeroa<br />
S302-03/06/0R-100/0A-S0 3 numeroa<br />
S302-04/06/0R-100/0A-S0 4 numeroa<br />
S302-05/06/0R-100/0A-S0 5 numeroa<br />
S302-06/06/0R-100/0A-S0 6 numeroa<br />
S302-07/06/0R-100/0A-S0 7 numeroa<br />
S302-08/06/0R-100/0A-S0 8 numeroa<br />
100mm numerokorkeus (S302-sarja)<br />
Nimike Numeroita<br />
S302-01/10/0R-100/0A-S0 1 numero<br />
S302-02/10/0R-100/0A-S0 2 numeroa<br />
S302-03/10/0R-100/0A-S0 3 numeroa<br />
S302-04/10/0R-100/0A-S0 4 numeroa<br />
S302-05/10/0R-100/0A-S0 5 numeroa<br />
S302-06/10/0R-100/0A-S0 6 numeroa<br />
S302-07/10/0R-100/0A-S0 7 numeroa<br />
S302-08/10/0R-100/0A-S0 8 numeroa<br />
160mm numerokorkeus (S302-sarja)<br />
Nimike Numeroita<br />
S302-01/16/0R-100/A0-S0 1 numero<br />
S302-02/16/0R-100/A0-S0 2 numeroa<br />
S302-03/16/0R-100/A0-S0 3 numeroa<br />
S302-04/16/0R-100/A0-S0 4 numeroa<br />
S302-05/16/0R-100/A0-S0 5 numeroa<br />
S302-06/16/0R-100/A0-S0 6 numeroa<br />
S302-07/16/0R-100/A0-S0 7 numeroa<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.siebert.de<br />
6<br />
E
7<br />
E<br />
Teollisuusnäytöt<br />
250mm numerokorkeus (S302-sarja)<br />
Nimike Numeroita<br />
S302-01/25/0R-100/A0-S0 1 numero<br />
S302-02/25/0R-100/A0-S0 2 numeroa<br />
S302-03/25/0R-100/A0-S0 3 numeroa<br />
S302-04/25/0R-100/A0-S0 4 numeroa<br />
S302-05/25/0R-100/A0-S0 5 numeroa<br />
S302-06/25/0R-100/A0-S0 6 numeroa<br />
S302-07/25/0R-100/A0-S0 7 numeroa<br />
Automaatiokomponentit<br />
Siebert SX302-sarjan alfanumeeriset matriisinäytöt<br />
Hinnat alkaen 895,00 EUR<br />
Optiot SX302 -sarjaan:<br />
Huom. mainittava erikseen tilattaessa!<br />
• Serial RS485/RS232/TTY (-T0) 150,00<br />
• Profi bus DP (-K0) 350,00<br />
• Ethernet TCP/IP (-E0) 400,00<br />
50mm numerokorkeus (SX302-sarja)<br />
Nimike Numeroita<br />
SX302-02/05/0R-100/0A-S0 2 numeroa<br />
SX302-03/06/0R-100/0A-S0 3 numeroa<br />
SX302-04/05/0R-100/0A-S0 4 numeroa<br />
SX302-05/05/0R-100/0A-S0 5 numeroa<br />
SX302-06/05/0R-100/0A-S0 6 numeroa<br />
SX302-07/05/0R-100/0A-S0 7 numeroa<br />
SX302-08/05/0R-100/0A-S0 8 numeroa<br />
100mm numerokorkeus (SX302-sarja)<br />
Nimike Numeroita<br />
SX302-01/10/0R-100/0A-S0 1 numero<br />
SX302-02/10/0R-100/0A-S0 2 numeroa<br />
SX302-03/10/0R-100/0A-S0 3 numeroa<br />
SX302-04/10/0R-100/0A-S0 4 numeroa<br />
SX302-05/10/0R-100/0A-S0 5 numeroa<br />
SX302-06/10/0R-100/0A-S0 6 numeroa<br />
SX302-07/10/0R-100/0A-S0 7 numeroa<br />
SX302-08/10/0R-100/0A-S0 8 numeroa<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.siebert.de
Teollisuusnäytöt<br />
Siebert SX502-sarjan teksinäytöt<br />
Hinnat alkaen 2195,00 EUR<br />
Automaatiokomponentit<br />
SX502-sarjan alfanumeeriset kolmiväriset näytöt teollisuuden tarpeisiin, sekä sisä- että ulkokäyttöön.<br />
• Merkkien lukumäärä 10/20 tai 20/40 merkkiä, merkkikorkeus 33/66mm ja 50/100mm (Esim. samalla näytöllä<br />
valittavissa 1-rivisenä 66mm merkkikorkeus 10 merkillä tai 2 rivisenä 33mm merkkikorkeus 20 merkillä)<br />
• Ulkokäyttöä varten näytöt voidaan varustaa lämmityselementillä, kaikki mallit on varustettu erittäin tukevalla<br />
teräskotelolla.<br />
• Käyttöjännite on 230VAC, saatavana myös 115VAC tai 24VDC, ohjausvaihtoehtoja on lukuisia, mm.<br />
Sarjaliikenne, Profi bus DP, Ethernet ym.<br />
• Näyttöä on saatavana myös erikoiskirkkailla ledeillä (punainen) sekä kaksipuoleisena.<br />
Pyydä yksityiskohtainen esite tästä ja muistakin näyttömalleista!<br />
Hintaesimerkissä 1-puoleinen sarjaliikenneversio kolmivärisellä LED-näytöllä.<br />
Optiot SX502-sarjaan (Huom. mainittava erikseen tilattaessa!):<br />
• Interbus PD 276,00e<br />
• Profi bus DP 276,00e<br />
• Ethernet 501,00e<br />
• IP65 kotelointi (normaalisti IP54) 75,00e<br />
• Lämmityselementti 215,00e<br />
SX502 mallia on saatavana halutulla määrällä rivejä ja asiakaskohtaisia erikoismalleja, kysy tarjos ja lisätietoja!<br />
Nimike Tyyppi<br />
SX502-220/03/0X 1 rivisenä 66mm merkkikorkeus 10 merkillä, 2 rivisenä 33mm merkkikorkeus 20 merkillä<br />
SX502-220/05/0X 1 rivisenä 100mm merkkikorkeus 10 merkillä, 2 rivisenä 50mm merkkikorkeus 20 merkillä<br />
SX502-240/03/0X 1 rivisenä 66mm merkkikorkeus 20 merkillä, 2 rivisenä 33mm merkkikorkeus 40 merkillä<br />
SX502-240/05/0X 1 rivisenä 100mm merkkikorkeus 20 merkillä, 2 rivisenä 50mm merkkikorkeus 40 merkillä<br />
Siebert SX602-sarjan suurnäytöt<br />
Hinnat alkaen 1985,00 EUR<br />
SX602 -sarjan alfanumeeriset suurnäytöt teollisuuden tarpeisiin.<br />
• Merkkien kokovaihtoehdot: 160mm ja 250mm<br />
• Merkkien lukumäärä 4-12 kpl<br />
• Näytöt soveltuvat sekä sisä- että ulkokäyttöön.<br />
• Luettavuus 160mm näytöllä yli 60 metriä ja 250mm näytöllä yli 100 metriä.<br />
• Ulkokäyttöä varten näyttö on varustettava lämmityselementillä (optio). (HUOM: mainittava erikseen tilattaessa).<br />
• Käyttöjännite +230VAC, suojaus IP54 (optiona IP65)<br />
Optiot SX602-sarjaan:<br />
Huom. mainittava erikseen tilattaessa!<br />
• Profi bus DP 500,00e<br />
• Ethernet TCP/IP 800,00e<br />
• Lämmityselementti 400,00e<br />
• Superkirkkaat ledit / kpl (ulkokäyttö) 100,00e/digit<br />
• Erikoiskotelointi (ulkokäyttö) 200,00e<br />
160mm numerokorkeus, sarjaliityntä (SX602-sarja)<br />
Nimike Numeroita<br />
SX602-04/16/0R-100/0A-S0 4 numeroa<br />
SX602-06/16/0R-100/0A-S0 6 numeroa<br />
SX602-08/16/0R-100/0A-S0 8 numeroa<br />
SX602-10/16/0R-100/0A-S0 10 numeroa<br />
SX602-12/16/0R-100/0A-S0 12 numeroa<br />
250mm numerokorkeus, sarjaliityntä (SX602-sarja)<br />
Nimike Numeroita<br />
SX602-04/25/0R-100/0A-S0 4 numeroa<br />
SX602-06/25/0R-100/0A-S0 6 numeroa<br />
SX602-08/25/0R-100/0A-S0 8 numeroa<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.siebert.de<br />
8<br />
E
9<br />
E<br />
Analogiset taulumittarit<br />
Rishabh AC mittarit<br />
Tilauskoodissa selviää koko, esim. EQ72 = 72x72mm DIN koko.<br />
Katso hinnat ja toimitusehdot alla olevasta taulukosta.<br />
IP52<br />
Automaatiokomponentit<br />
AC -virtamittarit (5A input, 2x ylitysalue, ei sisällä asteikkoa), Rishabh<br />
Nimike Tyyppi Hinta EUR/kpl<br />
EQ48-2X/5A-AC 48x48mm DIN 5A CT meter with 2x ylitys, ilman asteikkoa 15,00<br />
EQ72-2X/5A-AC 72x72mm mm DIN 5A CT meter with 2x ylitys, ilman asteikkoa 12,00<br />
EQ96-2X/5A-AC 96x96mm DIN 5A CT meter with 2x ylitys, ilman asteikkoa 14,00<br />
AC -virtamittarit, Rishabh<br />
Nimike Tyyppi Hinta EUR/kpl<br />
EQ72-10A-AC 10A AC, 72x72mm, sisältää asteikon 13,00<br />
EQ72-30A-AC 30A AC, 72x72mm, sisältää asteikon 13,00<br />
AC -jännitemittarit, Rishabh<br />
Nimike Tyyppi Hinta EUR/kpl<br />
EQ48-250V-AC 48x48mm DIN 250V AC meter, sisältää asteikon 17,00<br />
EQ72-250V-AC 72x72mm DIN 250V AC meter, sisältää asteikon 13,00<br />
EQ96-250V-AC 96x96mm DIN 250V AC meter, sisältää asteikon 15,00<br />
EQ48-500V-AC 48x48mm DIN 500V AC meter, sisältää asteikon 17,00<br />
EQ72-500V-AC 72x72mm DIN 500V AC meter, sisältää asteikon 13,00<br />
EQ96-500V-AC 96x96mm DIN 500V AC meter, sisältää asteikon 15,00<br />
AC -huippuvirtamittari (5A input, ei sisällä asteikkoa), Rishabh<br />
HUOM: Mittareissa 1,2x ylitysasteikko (over range). Virtamuuntajat<br />
eivät sisälly toimitukseen.<br />
Nimike Tyyppi Hinta EUR/kpl<br />
BiQ72-1,2x/5A-AC 72x72mm DIN Maximum demand Ammeter / 5A CT, ilman asteikkoa 30,00<br />
BiQ96-1,2x/5A-AC 96X96mm DIN Maximum demand Ammeter / 5A CT, ilman asteikkoa 31,00<br />
Taajuusmittarit (jännitesyöttö +250VAC), Rishabh<br />
Nimike Tyyppi Hinta EUR/kpl<br />
ZQ72-45-50-55HZ-AC 31,00<br />
ZQ96-45-50-55HZ-AC 96X96mm DIN 45-50-55HZ AC, sisältää asteikon 33,00<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.rishabh.co.in
Analogiset taulumittarit<br />
DC -virtamittarit, Rishabh<br />
Automaatiokomponentit<br />
HUOM: Erikoisasteikko 0-100% (4-20mA mittarille)<br />
PQ72-0-100%-DIAL Dial for PQ72-4-20mA, (0%=4mA 100%=20mA) 5,00 EUR/kpl<br />
Nimike Tyyppi Hinta EUR/kpl<br />
PQ48-4-20mA-DC 48x48mm DIN 4-20mA DC, sisältää asteikon 24,00<br />
PQ72-4-20mA-DC 72X72mm DIN 4-20mA DC, sisältää asteikon 21,00<br />
PQ96-4-20mA-DC 96x96mm DIN 4-20mA DC, sisältää asteikon 23,00<br />
PQ72-10A-DC 72X72mm DIN 10A DC, sisältää asteikon 23,00<br />
DC -jännitemittarit 60mV koneistolla (esim. 60mV shuntille), Rishabh<br />
Nimike Tyyppi Hinta EUR/kpl<br />
PQ48-10V-DC 48x48mm DIN 10V DC, sisältää asteikon 23,00<br />
PQ72-10V-DC 72X72mm DIN 10V DC, sisältää asteikon 19,50<br />
PQ96-10V-DC 96x96mm DIN 10V DC, sisältää asteikon 21,50<br />
PQ48-60mV-DC 48x48mm DIN 60mV DC, ilman asteikkoa 23,00<br />
PQ72-60mV-DC 72X72mm DIN 60mV DC, ilman asteikkoa 19,50<br />
PQ96-60mV-DC 96x96mm DIN 60mV DC, ilman asteikkoa 21,50<br />
Rishabh asteikot<br />
Erikoisasteikot:<br />
Tulostuksesta ja toimitusajasta sovittava erikseen tilausta tehtäessä. (maahantuoja pidättää itsellään oikeuden muutoksiin), 8,00/ asteikko<br />
Perusmalliset asteikot EQ96-2x/5A mittariin<br />
Nimike Tyyppi Hinta EUR/kpl<br />
EQ96-0-050A(100A) Dial for EQ96-meter 2x/5A CT 5,00<br />
EQ96-0-100A(200A) Dial for EQ96-meter 2x/5A CT 5,00<br />
EQ96-0-150A(300A) Dial for EQ96-meter 2x/5A CT 5,00<br />
EQ96-0-200A(400A) Dial for EQ96-meter 2x/5A CT 5,00<br />
EQ96-0-250A(500A) Dial for EQ96-meter 2x/5A CT 5,00<br />
EQ96-0-300A(600A) Dial for EQ96-meter 2x/5A CT 5,00<br />
EQ96-0-400A(800A) Dial for EQ96-meter 2x/5A CT 5,00<br />
EQ96-0-500A(1000A) Dial for EQ96-meter 2x/5A CT 5,00<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.rishabh.co.in<br />
10<br />
E
11<br />
E<br />
Analogiset taulumittarit<br />
Perusmalliset asteikot EQ72-2x/5A mittariin<br />
Perusmalliset asteikot BiQ96-1,2x/5A-AC mittariin<br />
Automaatiokomponentit<br />
Nimike Tyyppi Hinta EUR/kpl<br />
EQ72-0-50A(100A) Dial for EQ72-meter 2x/5A CT 5,00<br />
EQ72-0-60A(120A) Dial for EQ72-meter 2x/5A CT 5,00<br />
EQ72-0-75A(150A) Dial for EQ72-meter 2x/5A CT 5,00<br />
EQ72-0-100A(200A) Dial for EQ72-meter 2x/5A CT 5,00<br />
EQ72-0-125A(250A) Dial for EQ72-meter 2x/5A CT 5,00<br />
EQ72-0-150A(300A) Dial for EQ72-meter 2x/5A CT 5,00<br />
EQ72-0-200A(400A) Dial for EQ72-meter 2x/5A CT 5,00<br />
EQ72-0-300A(600A) Dial for EQ72-meter 2x/5A CT 5,00<br />
EQ72-0-400A(800A) Dial for EQ72-meter 2x/5A CT 5,00<br />
EQ72-0-500A(1000A) Dial for EQ72-meter 2x/5A CT 5,00<br />
Nimike Tyyppi Hinta EUR/kpl<br />
BiQ96-0-050A(60A) Dial for BiQ96 -meter 1,2x/5A CT 5,00<br />
BiQ96-0-100A(120A) Dial for BiQ96 -meter 1,2x/5A CT 5,00<br />
BiQ96-0-150A(180A) Dial for BiQ96 -meter 1,2x/5A CT 5,00<br />
BiQ96-0-200A(240A) Dial for BiQ96 -meter 1,2x/5A CT 5,00<br />
BiQ96-0-250A(300A) Dial for BiQ96 -meter 1,2x/5A CT 5,00<br />
BiQ96-0-300A(360A) Dial for BiQ96 -meter 1,2x/5A CT 5,00<br />
BiQ96-0-400A(480A) Dial for BiQ96 -meter 1,2x/5A CT 5,00<br />
BiQ96-0-500A(600A) Dial for BiQ96 -meter 1,2x/5A CT 5,00<br />
Perusmalliset asteikot BiQ72-1,2x/5A-AC mittariin<br />
Nimike Tyyppi Hinta EUR/kpl<br />
BiQ72-0-050A(60A) Dial for BiQ72 -meter 1,2x/5A CT 5,00<br />
BiQ72-0-100A(120A) Dial for BiQ72 -meter 1,2x/5A CT 5,00<br />
BiQ72-0-150A(180A) Dial for BiQ72 -meter 1,2x/5A CT 5,00<br />
BiQ72-0-200A(240A) Dial for BiQ72 -meter 1,2x/5A CT 5,00<br />
BiQ72-0-250A(300A) Dial for BiQ72 -meter 1,2x/5A CT 5,00<br />
BiQ72-0-300A(360A) Dial for BiQ72 -meter 1,2x/5A CT 5,00<br />
BiQ72-0-400A(480A) Dial for BiQ72 -meter 1,2x/5A CT 5,00<br />
BiQ72-0-500A(600A) Dial for BiQ72 -meter 1,2x/5A CT 5,00<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.rishabh.co.in
Analogiset taulumittarit<br />
Rishabh-mittarit pyöreään asennusaukkoon<br />
Toimitusmyyntinä<br />
Automaatiokomponentit<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.rishabh.co.in<br />
12<br />
E
13<br />
E<br />
Analogiset taulumittarit<br />
Sew MR-sarja<br />
DC-virtamittarit, Sew MR-sarja<br />
MR-38 -sarjan DC-virtamittarit<br />
Nimike Hinta EUR/kpl<br />
MR-38P-100μA-DC 25,70<br />
MR-38P-1mA-DC 25,10<br />
MR-38P-20mA-DC 0-100% 23,55<br />
MR-38P-100mA-DC 25,10<br />
MR-38P-1A-DC 25,10<br />
MR-38P-5A-DC 25,10<br />
MR-38P-10A-DC 25,10<br />
MR-38P-15A-DC 25,10<br />
MR-38P-50A-DC-FE+SH 37,80<br />
MR-45 -sarjan DC-virtamittarit<br />
Nimike Hinta EUR/kpl<br />
MR-45P-50μA-DC 26,90<br />
MR-45P-100μA-DC 26,20<br />
MR-45P-500μA-DC 25,50<br />
MR-45P-1mA-DC 25,50<br />
MR-45P-5A-DC 25,50<br />
MR-45P-10A-DC 25,50<br />
MR-52 -sarjan DC-virtamittarit<br />
Nimike Hinta EUR/kpl<br />
MR-52P-1mA-DC 26,20<br />
MR-52P-100mA-DC 26,40<br />
MR-52P-10A-DC 26,40<br />
MR-52P-15A-DC-FE 23,79<br />
MR-52P-30A-DC 30,00<br />
MR-52P-30A-DC-FE+SH 35,40<br />
MR-52P-50A-DC-FE+SH 35,90<br />
MR-52P-80A-DC-FE+SH 35,90<br />
Automaatiokomponentit<br />
DC-jännitemittarit, Sew MR-sarja<br />
MR-38 -sarjan DC-jännitemittarit<br />
Nimike Hinta EUR/kpl<br />
MR-38P-30V-DC 25,10<br />
MR-38P-50V-DC 25,10<br />
MR-45 -sarjan DC-jännitemittarit<br />
Nimike Hinta EUR/kpl<br />
MR-45P-15V-DC 25,50<br />
MR-45P-30V-DC 25,50<br />
MR-52 -sarjan DC-jännitemittarit<br />
Nimike Hinta EUR/kpl<br />
MR-52P-30V-DC 27,30<br />
MR-52P-40V-DC-FE 27,30<br />
MR-52P-50V-DC-FE 27,30<br />
MR-52P-100V-DC 23,79<br />
MR-52P-200V-DC-FE 27,30<br />
MR-52P-300V-DC-FE 27,30<br />
MR-65 -sarjan DC-jännitemittarit<br />
Nimike Hinta EUR/kpl<br />
MR-65PA-50V-DC-FE 31,10<br />
MR-65PA-200V-DC-FE 31,10<br />
AC-jännitemittarit, Sew MR-sarja<br />
Nimike Hinta EUR/kpl<br />
CR-52P-30V-AC 25,34<br />
CR-52P-250V-AC 25,34<br />
CR-52P-400V-AC 25,34<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.
Digitaaliset paneelimittarit<br />
Rishabh digitaaliset paneelimittarit<br />
Rishabh digitaaliset paneeliasenteiset taulumittarit virran-,<br />
jännitteen-, taajuuden- ja tehon mittaamiseen. Kattava valikoima<br />
ominaisuuksiltaan monipuolisia ja laadukkaita mittareita teollisuuden<br />
ja keskusvalmistajien tarpeisiin.<br />
Vaihtovirta (A - AC) ja vaihtojännite (V - AC)<br />
Automaatiokomponentit<br />
Nimike Mitattava suure Mittarin koko edestä (mm) Hinta EUR/kpl<br />
DPM48/96AC V & I Dual Parameters 48x96 49,50<br />
DPM48/96ACI 1-vaihevirta 48x96 49,50<br />
DPM48/96ACV 1-vaihejännite 48x96 49,50<br />
DPM48/963PHACV 3-vaihejännite 48x96 49,50<br />
DPM48/963PHACI 3-vaihevirta 48x96 49,50<br />
DPM96/96396A 3-vaihevirta 96x96 49,50<br />
DPM96/939V 3-vaihejännite 96x96 49,50<br />
DPM96/96196A 1-vaihevirta 96x96 49,50<br />
DPM96/96196V 1-vaihejännite 96x96 49,50<br />
Taajuus ja lämpötila<br />
Nimike Mitattava suure Mittarin koko edestä (mm) Hinta EUR/kpl<br />
DPMF48/96AK Taajuusmittaus 48x96 51,90<br />
DPM48/96T Lämpötilamittaus 48x96 51,90<br />
Tasavirta (A - DC) ja jännite (V - DC)<br />
Nimike Mitattava suure Mittarin koko edestä (mm) Hinta EUR/kpl<br />
DPM48/96C DC-jännite (mV) 48x96 49,50<br />
DPM48/96F DC-jännite (V) 48x96 49,50<br />
DPM48/96A DC-virta (mA) 48x96 49,50<br />
DPM48/96B DC-virta (mA) 48x96 49,50<br />
DPM24/96S DC-virta (mA) & jännite (V) 24x48 49,50<br />
DPM24/48D DC-virta (mA) & jännite (V) 24x48 49,50<br />
DPM24/48F DC-jännite (V) 24x48 49,50<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.rishabh.co.in<br />
14<br />
E
15<br />
E<br />
Digitaaliset taulumittarit<br />
Automaatiokomponentit<br />
Galaxy Instruments DPM-sarjan digitaalinen taulumittari<br />
Osittain toimitusmyyntinä<br />
DPM-sarjan mittareita löytyy AC- ja DC-virroille sekä jännitteille.<br />
Sarjasta löytyy myös skaalattavia malleja sekä lämpötilan<br />
mittaukseen tarkoitettu malli.<br />
DPM-sarjan digitaaliset taulumittarit on tarkoitettu asennettavaksi<br />
1/8 DIN-standardin asennusaukkoon (92x45mm). 3,5 tai 4,5 dgt<br />
LED-näyttö. Käyttöjännite DPM-mitareilla on 230VAC. Mittarit ovat<br />
CE-merkittyjä.<br />
DC-jännite, DPM-sarja<br />
Nimike Tyyppi Hinta EUR/kpl<br />
DPM-81003 3,5 dgt 2V DC 80,50<br />
DPM-81004 3,5 dgt 20V DC 80,50<br />
DC-virta, DPM-sarja<br />
Nimike Tyyppi Hinta EUR/kpl<br />
DPM-81112 3,5 dgt 200uA DC 80,50<br />
DPM-81113 3,5 dgt 2mA DC 80,50<br />
DPM-81114 3,5 dgt 20mA DC 80,50<br />
AC-jännite, DPM-sarja<br />
Nimike Tyyppi Hinta EUR/kpl<br />
DPM-81202 3,5 dgt 200mV AC 86,70<br />
DPM-81204 3,5 dgt 20V AC 86,70<br />
DPM-81205 3,5 dgt 200V AC 86,70<br />
AC-virta, DPM-sarja<br />
Nimike Tyyppi Hinta EUR/kpl<br />
DPM-81316 3,5 dgt 2A AC 86,70<br />
DPM-81406 3,5 TRMS, 750V AC 191,90<br />
DPM-81414 3,5 TRMS, 20mA AC 191,90<br />
DPM-81416 3,5 TRMS, 2A AC 191,90<br />
DPM-81417 3,5 TRMS, 20A AC 204,20<br />
DPM-81500 3,5 dgt skaalatt. DC-virtamittari (shuntti) 145,40<br />
DPM-84417 4,5 dgt TRMS 20A AC 201,20<br />
DPM-89001A 4 dgt lämpötilakontrolleri hälytysrajalla 201,20<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.gfec.com.tw
Digitaaliset taulumittarit<br />
Galaxy Instruments GM-sarjan digitaalinen<br />
taulumittari<br />
Automaatiokomponentit<br />
• GM -sarjan pienikokoiset LCD- ja LED-näyttöllä varustetut mittarit<br />
• Käyttöjännite 5 tai 9VDC<br />
• Osassa malleista käyttöjännite saadaan suoraan 4-20mA virtasilmukasta<br />
• Tuotevalikoimassa myös lämpötilan mittaukseen sopiva malli<br />
Nimike Tyyppi Hinta EUR/kpl<br />
B-501 Asennuskehys GM-sarjaan 3,10<br />
GM-035A 3,5 dgt LCD 200mV 40,20<br />
GM-035B 3,5 dgt LCD 2V 40,20<br />
GM-035C 3,5 dgt LCD 4-20mA virtasilmukka 61,90<br />
GM-135B 3,5 dgt LED 2V 46,40<br />
GM-235A 3,5 dgt mini LCD 200mV 52,60<br />
GM-435A 3,5 dgt mini LCD 200mV, display hold 52,60<br />
L-201 Liitäntäjohto GM-235A/B ja GM-335A/B 3,10<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.gfec.com.tw<br />
16<br />
E
17<br />
E<br />
Virtamuuntajat<br />
Automaatiokomponentit<br />
Virtamuuntajat Rishabh, tarkkuusluokka 0.5 ja 0.2 S<br />
Laadukkaat Rishabh-virtamuuntajat.<br />
Saatavana useita eri runkokokoja tarkkuusluokkiin 0.5 ja 0.2 S.<br />
Varastomalleina laaja valikoima 5A-malleja. Toimitusmyyntinä saatavana myös 1A-mallit.<br />
Kysy lisää!<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.rishabh.co.in
Virtamuuntajat<br />
Rishabh virtamuuntajat tarkkuusluokka 0,2S<br />
Automaatiokomponentit<br />
Nimike Rungon koko Kisko/kaapeli (mm) Ulkomitat (mm) Muuntosuhde Lk Taakka (VA) Hinta EUR/kpl<br />
XMER62/30-100/5A 62/30 31x11, 26x21 / 30.5 62x78x40 100/5A 0,2S 1 30,00<br />
XMER62/30-125/5A 62/30 31x11, 26x21 / 30.5 62x78x40 125/5A 0,2S 1 30,00<br />
XMER62/30-150/5A 62/30 31x11, 26x21 / 30.5 62x78x40 150/5A 0,2S 1 30,00<br />
XMER62/30-200/5A 62/30 31x11, 26x21 / 30.5 62x78x40 200/5A 0,2S 1,5 30,00<br />
XMER62/30-200/5A-2,5 62/30 31x11, 26x21 / 30.5 62x78x40 200/5A 0,2S 2,5 30,00<br />
XMER62/30-250/5A-2,5 62/30 31x11, 26x21 / 30.5 62x78x40 250/5A 0,2S 2,5 30,00<br />
XMER62/30-300/5A 62/30 31x11, 26x21 / 30.5 62x78x40 300/5A 0,2S 2,5 30,00<br />
XMER62/30-400/5A 62/30 31x11, 26x21 / 30.5 62x78x40 400/5A 0,2S 1 30,00<br />
XMER62/40-300/5A 62/40 31x11, 40,5x21 / 31 62x78x40 300/5A 0,2S 1,5 25,00<br />
XMER62/40-400/5A 31x11, 40,5x21 / 31 62x78x40 400/5A 0,2S 1 25,00<br />
XMER86/60-400/5A 86/60 61x12.5, 51x21 / 51 86x110x45 400/5A 0,2S 2,5 30,00<br />
XMER86/60-500/5A 86/60 61x12.5, 51x21 / 51 86x110x45 500/5A 0,2S 2,5 30,00<br />
XMER86/60-600/5A 86/60 61x12.5, 51x21 / 51 86x110x45 600/5A 0,2S 2,5 30,00<br />
XMER86/60-750/5A 86/60 61x12.5, 51x21 / 51 86x110x45 750/5A 0,2S 5 30,00<br />
XMER86/60-800/5A 86/60 61x12.5, 51x21 / 51 86x110x45 800/5A 0,2S 5 30,00<br />
XMER104/80-800/5A 104/80 81x12.5, 61x31 / 65 104x126x45 800/5A 0,2S 5 30,00<br />
XMER104/80-1000/5A 104/80 81x12.5, 61x31 / 65 104x126x45 1000/5A 0,2S 5 30,00<br />
XMER104/80-1200/5A 104/80 81x12.5, 61x31 / 65 104x126x45 1200/5A 0,2S 5 30,00<br />
XMER104/80-1250/5A 104/80 81x12.5, 61x31 / 65 104x126x45 1250/5A 0,2S 5 30,00<br />
XMER140/100h-1250/5A 140/100h 81x31, 61x51 / 73 140x155x45 1250/5A 0,2S 5 35,00<br />
XMER140/100h-1500/5A 140/100h 81x31, 71x71 / 86 140x155x45 1500/5A 0,2S 5 35,00<br />
XMER140/100h-1600/5A 140/100h 81x31, 71x71 / 86 140x155x45 1600/5A 0,2S 5 35,00<br />
XMER140/100h-2000/5A 140/100h 81x31, 71x71 / 86 140x155x45 2000/5A 0,2S 5 35,00<br />
XMER140/100h-2500/5A 140/100h 81x31, 71x71 / 86 140x155x45 2500/5A 0,2S 10 35,00<br />
XMER140/100h-3000/5A 140/100h 81x31, 71x71 / 86 140x155x45 3000/5A 0,2S 10 35,00<br />
XMER140/100h-4000/5A 140/100h 81x31, 71x71 / 86 140x155x45 4000/5A 0,2S 10 35,00<br />
Rishabh virtamuuntajat tarkkuusluokka 0,5<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.rishabh.co.in<br />
Nimike Rungon koko Kisko/kaapeli (mm) Ulkomitat (mm) Muuntosuhde Lk Taakka (VA) Hinta EUR/kpl<br />
XME62/30-100-0.5 62/30 31x11, 26x21 / 30.5 62x78x40 100/5A 0,5 1,5 8,70<br />
XME62/30-125-0.5 62/30 31x11, 26x21 / 30.5 62x78x40 125/5A 0,5 2,5 8,70<br />
XME62/30-150-0.5 62/30 31x11, 26x21 / 30.5 62x78x40 150/5A 0,5 3,75 8,70<br />
XME62/30-200-0.5 62/30 31x11, 26x21 / 30.5 62x78x40 200/5A 0,5 5 8,70<br />
XME62/30-250-0.5 62/30 31x11, 26x21 / 30.5 62x78x40 250/5A 0,5 5 8,70<br />
XME62/30-300-0.5 62/30 31x11, 26x21 / 30.5 62x78x40 300/5A 0,5 7,5 8,70<br />
XME62/30-400-0.5 62/30 31x11, 26x21 / 30.5 62x78x40 400/5A 0,5 7,5 8,70<br />
XME86/60-400-0.5 86/60 61x12.5, 51x21 / 51 86x110x45 400/5A 0,5 10 17,50<br />
XME86/60-500-0.5 86/60 61x12.5, 51x21 / 51 86x110x45 500/5A 0,5 10 17,50<br />
XME86/60-600-0.5 86/60 61x12.5, 51x21 / 51 86x110x45 600/5A 0,5 15 17,50<br />
XME86/60-750-0.5 86/60 61x12.5, 51x21 / 51 86x110x45 750/5A 0,5 15 17,50<br />
XME104/80-800-0.5 104/80 81x12.5, 61x31 / 65 104x126x45 800/5A 0,5 10 17,50<br />
XME104/80-1000-0.5 104/80 81x12.5, 61x31 / 65 104x126x45 1000/5A 0,5 20 17,50<br />
XME104/80-1200-0.5 104/80 81x12.5, 61x31 / 65 104x126x45 1200/5A 0,5 20 17,50<br />
XME140/100h-1500-0.5 140/100h 81x31, 71x71 / 86 140x155x45 1500/5A 0,5 20 28,50<br />
XME140/100h-1600-0.5 140/100h 81x31, 71x71 / 86 140x155x45 1600/5A 0,5 20 28,50<br />
XME140/100h-2000-0.5 140/100h 81x31, 71x71 / 86 140x155x45 2000/5A 0,5 45 28,50<br />
XME140/100h-2500-0.5 140/100h 81x31, 71x71 / 86 140x155x45 2500/5A 0,5 45 28,50<br />
XME140/100h-3000-0.5 140/100h 81x31, 71x71 / 86 140x155x45 3000/5A 0,5 60 28,50<br />
XME140/100h-4000-0.5 140/100h 81x31, 71x71 / 86 140x155x45 4000/5A 0,5 60 28,50<br />
18<br />
E
19<br />
E<br />
Shuntit<br />
Automaatiokomponentit<br />
DIN-normin Rishabh sivuvirtavastukset (60 mV, 75 mV ja 150 mV)<br />
60mV mallit<br />
Nimike Virta/jännite Hinta EUR/kpl Toimitusmyyntinä<br />
SH-xxA/60mV/Rishab 1 - 50A / 60mV 15,00 Osa toimitusmyyntinä<br />
SH-075A/60mV/Rishab 75A / 60mV 15,00<br />
SH-100A/60mV/Rishab 100A / 60mV 18,00<br />
SH-125A/60mV/Rishab 125A / 60mV 18,00<br />
SH-150A/60mV/Rishab 150A / 60mV 18,00<br />
SH-200A/60mV/Rishab 200A / 60mV 18,00<br />
SH-250A/60mV/Rishab 250A / 60mV 22,00<br />
SH-300A/150mV/Rishab 300A / 150mV 30,00<br />
SH-400A/60mV/Rishab 400A / 60mV 30,00<br />
SH-500A/60mV/Rishab 500A / 60mV 35,00<br />
SH-600A/60mV/Rishab 600A / 60mV 38,00<br />
SH-750A/60mV/Rishab 750A / 60mV 40,00<br />
SH-1000A/60mV/Rishab 1000A / 60mV 60,00<br />
SH-2000A/60mV/Rishab 2000A / 60mV 120,00 x<br />
SH-3000A/60mV/Rishab 3000A / 60mV 135,00 x<br />
SH-4000A/60mV/Rishab 4000A / 60mV 225,00 x<br />
SH-5000A/60mV/Rishab 5000A / 60mV 275,00 x<br />
SH-6000A/60mV/Rishab 6000A / 60mV 325,00 x<br />
75mV mallit<br />
75mV mallit ainoastaan toimitusmyyntinä.<br />
150mV mallit<br />
Kaikki 150mV shunttimallit pääosin toimitusmyyntinä.<br />
Nimike Virta/jännite Hinta EUR/kpl Toimitusmyyntinä<br />
SH-xxA/150mV/Rishab 1 - 50A / 150mV 20,00 x<br />
SH-075A/150mV/Rishab 75A / 150mV 20,00 x<br />
SH-100A/150mV/Rishab 100A / 150mV 25,00 x<br />
SH-125A/150mV/Rishab 125A / 150mV 25,00 x<br />
SH-150A/150mV/Rishab 150A / 150mV 25,00 x<br />
SH-200A/150mV/Rishab 200A / 150mV 25,00 x<br />
SH-250A/150mV/Rishab 250A / 150mV 30,00 x<br />
SH-300A/150mV/Rishab 300A / 150mV 30,00 x<br />
SH-400A/150mV/Rishab 400A / 150mV 35,00 x<br />
SH-500A/150mV/Rishab 500A / 150mV 40,00 x<br />
SH-600A/150mV/Rishab 600A / 150mV 45,00 x<br />
SH-750A/150mV/Rishab 750A / 150mV 60,00 x<br />
SH-1000A/150mV/Rishab 1000A / 150mV 100,00 x<br />
SH-2000A/150mV/Rishab 2000A / 150mV 180,00 x<br />
SH-3000A/150mV/Rishab 3000A / 150mV 250,00 x<br />
SH-4000A/150mV/Rishab 4000A / 150mV 395,00 x<br />
SH-5000A/150mV/Rishab 5000A / 150mV 495,00 x<br />
SH-6000A/150mV/Rishab 6000A / 150mV 595,00 x<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.rishabh.co.in
Laskurit<br />
Bauser käyttötuntilaskurit<br />
PÄÄOSIN TOIMITUSMYYNTINÄ<br />
Eri kokoisia paneeliin/kiskoon/piirilevylle asennettavia<br />
käyttötuntilaskureita. Bauserin valikoimista löytyy myös<br />
lukuisia muita kokoja ja jännitealueita,<br />
pyydä täydellinen BAUSER tuoteluettelo!<br />
Paneeliin asennettava käyttötuntilaskuri<br />
Automaatiokomponentit<br />
Nimike Käyttöjännite Koko Hinta EUR/kpl<br />
200.4 230VAC 75,00<br />
208 98,00<br />
608.2-10-50VDC 10-50VDC 29x54mm 37,60<br />
629-10-80VDC 10-80VDC 52x52mm 27,10<br />
631 230VAC 52x52mm 17,70<br />
631.4 230VAC 58mm, pyöreä 17,70<br />
DIN kiskoon asennettava käyttötuntilaskuri<br />
Nimike Käyttöjännite Koko Hinta EUR/kpl<br />
665.5 10-27VDC 45x36mm (etulevy) 40,50<br />
Piirilevylle asennettava käyttötuntilaskuri<br />
Nimike Käyttöjännite Koko Hinta EUR/kpl<br />
655 5,12,24VDC 36x28,5mm 32,89<br />
656 5,12,24VDC 15x32mm 32,34<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.bauser-control.de<br />
631 631.4 608 208 ja 200.4<br />
20<br />
E
21<br />
E<br />
Laskurit<br />
Bauser pulssilaskurit<br />
Automaatiokomponentit<br />
Eri kokoisia paneeliin/kiskoon/piirilevylle asennettavia pulssilaskureita. Bauserin valikoimista löytyy myös lukuisia muita kokoja ja jännitealueita,<br />
Pyydä täydellinen BAUSER tuoteluettelo!<br />
Paneeliin asennettava pulssilaskuri Bauser 3810<br />
Nimike Käyttöjännite Koko Hinta EUR/kpl<br />
3810-sarja 230VAC tai 24VDC 24x48mm 46,80<br />
Piirikortille asennettava pulssilaskuri<br />
Nimike Käyttöjännite Koko Hinta EUR/kpl<br />
128 5,12 ja 24VDC 36x28,5mm 17,90<br />
129 5,12 ja 24VDC 15x32mm 17,90<br />
Bauser elektroniset pulssi- ja käyttötuntilaskurit<br />
Paneeliin asennettavia pulssi- ja käyttölaskureita LCD-näytöllä. Saatavana nollauspainikkeella tai ulkopuolisella nollauksella. Myös muita malleja<br />
saatavana, kysy lisätietoja!<br />
Paneeliin asennettava laskuri<br />
Nimike Tyyppi Käyttöjännite Koko Hinta EUR/kpl<br />
3800 käyttötuntilaskuri 12VDC-230VAC (mainittava tilattaessa) 24x48mm 46,80<br />
3810 pulssilaskuri 12VDC-230VAC (mainittava tilattaessa) 24x48mm 46,80<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.bauser-control.de
Laskurit<br />
Esiaseteltava pulssi- ja<br />
käyttötuntilaskuri<br />
Automaatiokomponentit<br />
Nimike Tyyppi Käyttöjännite Koko Hinta EUR/kpl<br />
320 pulssi- ja käyttötuntilaskuri 10-30VDC tai 90-250VAC 48x48mm 213,15<br />
Bauser varausindikaattorit<br />
• Jännitevaihtoehdot 5,12 ja 24 VDC<br />
• Koko 36x28,5mm<br />
• Max. pulssit 25/sekunti (24VDC)<br />
• IP 65 (edestä)<br />
Saatavana myös 12, 26 ja 48 VDC -jännitteille<br />
Laaja valikoima myös muita vastaavanlaisia erikoismalleja, pyydä Bauserin tuoteluettelo!<br />
Paneeliin asennettava akunvarausindikaattori<br />
Nimike Käyttöjännite Koko Hinta EUR/kpl<br />
810 24VDC 24x24mm 27,08<br />
823 24VDC 36x24mm 49,60<br />
853 24VDC Pyöreä, halk. 56mm 77,72<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.bauser-control.de<br />
22<br />
E
23<br />
E<br />
Anturit<br />
Sunx valokennot, perus<br />
CX-400 -sarja<br />
Automaatiokomponentit<br />
Pienikokoinen rasiamallinen yleisvalokennosarja<br />
Luotettava ja edullinen<br />
Sarja sisältää kaikenkaikkiaan 116 mallia<br />
Peilimalleissa myöskin saatavana polarisointi ja ristiinhäirinnän esto<br />
Light-on/Dark-on tilan valinta<br />
Oiksulkusuoaus sekä IP67 suojaus<br />
Laaja käyttölämpötila-alue<br />
Kiinteä kaapeli (2m) vakiomallissa; lisäksi optiona 0,5m (–C0.5) tai 5m (-C5) kiinteä kaapeli<br />
Lisäksi saatavilla M8 liitinmalli (koodiin lisätään –Z) tai M12 liitinmalli (koodiin lisätään –J)<br />
Liitinmallisiin kaapelit tilattava erikseen<br />
NPN ulostulo CX-411 CX-412 CX-481 CX-482 CX-491 CX-493<br />
PNP ulostulo CX-411P CX-412P CX-481P CX-482P CX-491P CX-493P<br />
Anturityyppi Lähetin-vastaaotin Peilistä heijastava<br />
Max.<br />
tunnistusetäisyys<br />
10m 15m 0,5m 2m 3m 5m<br />
Tunnistusalue 10m 15m 0,05m-0,5m 0,1-2m 0,1-3m 0,1-5m<br />
Kohde Matta musta metalli<br />
Matta musta metalli<br />
Ø ≥ 12mm<br />
Ø ≥ 50mm<br />
Vasteaika Max. 1ms<br />
Ulostulon<br />
virrankesto<br />
Max. 100mA<br />
Punainen<br />
Punainen Punainen<br />
Valonlähde LED 680nm<br />
Punainen infra LED 870nm<br />
LED 680nm LED 650nm<br />
(näkyvä)<br />
(näkyvä) (näkyvä)<br />
Lähetin: max. Lähetin: max.<br />
Virrankulutus<br />
20mA<br />
Vast.otin:<br />
25mA<br />
Vast.otin:<br />
20mA tai vähemmän<br />
max. 20mA max. 20mA<br />
Kotelomateriaali Muovi PBT<br />
Suojausluokka IP67<br />
Fyysinen koko 31 x 11,2 x 20 mm<br />
Kaapeli kiinteä 2m kaapeli (perusmalli)<br />
Käyttöjännite<br />
12 – 24V DC (±10%)<br />
(toleranssi)(rippeli)<br />
(±10%)<br />
Käyttölämpötila -25°C to +55°C<br />
Paino<br />
Lähetin n. 45g<br />
Vastaanotin n. 50g<br />
50g<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp
Anturit<br />
Automaatiokomponentit<br />
Pienikokoinen rasiamallinen yleisvalokennosarja<br />
Luotettava ja edullinen<br />
Ristiinhäirinnän esto<br />
Light-on/Dark-on tilan valinta<br />
Oiksulkusuoaus sekä IP67 kotelointi<br />
Laaja käyttölämpötila-alue<br />
Kiinteä kaapeli (2m) vakiomallissa; lisäksi optiona 0,5m (–C0.5) tai 5m (-C5) kiinteä kaapeli<br />
Lisäksi saatavilla M8 liitinmalli (koodiin lisätään –Z) tai M12 liitinmalli (koodiin lisätään –J)<br />
Liitinmallisiin kaapelit tilattava erikseen<br />
NPN ulostulo CX-421 CX-422 CX-423 CX-424<br />
PNP ulostulo CX-421P CX-422P CX-423P CX-424P<br />
Anturityyppi Kohteesta heijastava<br />
Max. tunnistusetäisyys 300mm 800mm 200mm 100mm<br />
Tunnistusalue 0 – 300mm 0 – 800mm 70 – 200mm 0 – 100mm<br />
Kohde<br />
Valkoinen heijastamaton paperi<br />
20 x 20mm<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
Kuparijohto<br />
Ø ≥ 0,5mm<br />
Tunnistettava<br />
kohdemateriaali<br />
Läpinäkyvä, läpikuultava tai läpinäkymätön<br />
Hystereesi ≤ 15% tunnistusmatkasta<br />
Vasteaika Max. 1ms<br />
Ulostulon virrankesto Max. 100mA<br />
Valonlähde Punainen infra LED 860nm<br />
Punainen<br />
LED 650nm<br />
(näkyvä)<br />
Valk. heijastam.<br />
paperi<br />
20 x 20mm<br />
Punainen infra<br />
LED 860nm<br />
Virrankulutus 25mA tai vähemmän 20mA tai väh. 25mA tai väh.<br />
Kotelomateriaali Muovi PBT<br />
Suojausluokka IP67<br />
Fyysinen koko 31,2 x 11,2 x 20mm<br />
Kaapeli 2 m kiinteä kaapeli (perusmalli)<br />
Käyttöjännite (toleranssi)<br />
12-24V DC (± 10%)<br />
Käyttölämpötila -25°C to +55°C<br />
Paino n. 50g<br />
www.sunx.co.jp<br />
24<br />
E
25<br />
E<br />
Anturit<br />
CY -sarja<br />
Automaatiokomponentit<br />
Standardi M18 –valokennosarja<br />
Luotettava ja erittäin edullinen<br />
Laaja käyttöjännitealue<br />
Light-on/Dark-on tilan valinta<br />
Oiksulkusuoaus, laaja käyttölämpötila-alue ja IP67 kotelointi<br />
Kiinteä kaapeli (2m) vakiomallissa; lisäksi saatavilla M12 –liitinmalli (koodiin lisätään –J)<br />
Liitinmallisiin kaapelit tilattava erikseen<br />
Peilistä heijastavat mallit eivät sisällä heijastinpeili; tilattava erikseen (RF-230)<br />
NPN ulostulo CY-21 CY-27 CY-29 CY-22<br />
PNP ulostulo CY-21-PN CY-27-PN CY-29-PN CY-22-PN<br />
Anturityyppi<br />
Lähetinvastaanotin<br />
Peilistä<br />
heijastava<br />
Peilistä<br />
heijastava<br />
(polarisoitu)<br />
Kohteesta<br />
heijastava<br />
Tunnistusalue 12m 3m 1,5m 0,12m<br />
Mattamusta metalli<br />
Valkoinen<br />
Kohde<br />
Ø ≥ 8mm Ø ≥ 50mm<br />
-<br />
heijastamaton<br />
paperi 5 x 5cm<br />
Tunnistettava<br />
kohdemateriaali Läpinäkymätön<br />
Läpinäkymätön tai<br />
puoliläpinäkyvä<br />
Läpinäkymätön,<br />
läpinäkyvä<br />
Hystereesi - - -<br />
≤ 15%<br />
tunnistusmatkasta<br />
Vasteaika Max. 2ms<br />
Ulostulon virrankesto Max. 100mA<br />
Valonlähde Punainen infra LED<br />
Lähetin: max.<br />
Punainen LED<br />
(näkyvä)<br />
Infra LED<br />
Virrankulutus<br />
20mA<br />
Vastaanotin:<br />
max. 25mA<br />
Max. 25mA<br />
Kotelomateriaali Muovi PBT<br />
Suojausluokka IP67<br />
Fyysinen koko M 18 x 56mm<br />
Kaapeli 2 m kiinteä kaapeli<br />
Käyttöjännite (toleranssi) 10 – 30V DC (± 10%)<br />
Käyttölämpötila -25°C to +55°C<br />
Paino n. 190g n. 100g<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp
Anturit<br />
Sunx valokennot, miniatyyri<br />
EX-10 -sarja<br />
Automaatiokomponentit<br />
Sunxin pienen mikrovalokennosarja; paksuus pienimmässä mallissa<br />
vain 3,5 mm. Erittäin pienikokoinen ”postimerkkivalokenno”-sarja.<br />
Valonlähde joko anturin päällä tai sivussa. Nopea vasteaika (0,5 ms max.).<br />
LED indikointi; punainen LED = ulostulo ja vihreä LED = stabiili toiminta.<br />
NPN ulostulo<br />
PNP ulostulo<br />
EX-11A/<br />
EX-11B<br />
EX-11A-PN/<br />
EX-11B-PN<br />
EX-13A/<br />
EX13B<br />
EX-13A-PN/<br />
EX13B-PN<br />
EX-19A/<br />
EX-19B<br />
EX-19A-PN/<br />
EX-19B-PN<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
EX-14A/<br />
EX-14B<br />
EX-14A-PN/<br />
EX-14B-PN<br />
EX-11EA/<br />
EX-11EB<br />
EX-11EA-PN/<br />
EX-11EB-PN<br />
EX-13EA/<br />
EX-13EB<br />
EX-13EA-PN/<br />
EX-13EB-PN<br />
Päältä tunnistavat mallit Sivusta tunnistavat mallit<br />
Anturityyppi Lähetin-vastaanotin Koht.heijastava Lähetin-vastaanotin<br />
Max. tunnistuset. 150mm 500mm 1m 25mm 150mm 500mm<br />
Tunnistusalue 0 – 150mm 0 – 500mm 0 – 1m 2 – 25mm 0 – 150mm 0 – 500mm<br />
Kohde<br />
Mattamusta metalli<br />
min. Ø 1mm min. Ø 2mm<br />
Kuparilanka min.<br />
Ø 0,1mm<br />
Tunnistusmatka<br />
10mm<br />
Mattamusta metalli<br />
min. Ø 1mm min. Ø 2mm<br />
Tunnistettava<br />
kohdemateriaali<br />
Läpinäkymätön<br />
Läpinäkymätön<br />
tai läpinäkyvä<br />
Läpinäkymätön<br />
Hystereesi -<br />
≤ 15%<br />
tunnistumatkasta<br />
-<br />
Vasteaika Max. 0,5ms<br />
Ulostulon<br />
virrankesto<br />
Max. 50mA<br />
Valonlähde Punainen LED 660nm (näkyvä)<br />
Virrankulutus<br />
Lähetin: max. 10mA<br />
Vastaanotin: max. 15mA<br />
Max. 20mA<br />
Lähetin: max. 10mA<br />
Vastaanotin: max. 15mA<br />
Kotelomateriaali Muovi PET<br />
Suojausluokka IP67<br />
Fyysinen koko<br />
14,5 x 3,5 x 10mm<br />
14,5 x 4,5 x 10mm<br />
14,5 x 3,5 x<br />
13mm<br />
14,5 x 3,5 x 10mm<br />
14,5 x 4,5 x 10mm<br />
Kaapeli 2 m kiinteä kaapeli<br />
Käyttöjännite<br />
(toleranssi)<br />
12 – 24V DC (± 10%)<br />
Käyttölämpötila -25°C to +55°C<br />
Paino 40g 20g 40g<br />
www.sunx.co.jp<br />
A = Light-on / B = Dark-on. Oikosulkusuojaus, laaja käyttölämpötilaalue<br />
ja IP67 kotelointi. Kiinteä kaapeli (2m) vakiomallissa; lisäksi<br />
saatavissa myöskin ”robottikaapelilla” (koodiin lisätään –R).<br />
26<br />
E
27<br />
E<br />
Anturit<br />
EX-20 -sarja<br />
Automaatiokomponentit<br />
Rasiamallinen ultrakompakti valokennosarja, joka on paljon pienempi kuin CX-400 -sarja<br />
Säätöpontentiometri valokennon kotelossa vaikka fyysinen koko hyvin pieni<br />
A = Light-on / B = Dark-on<br />
Nopea vasteaika (0,5 ms max.)<br />
LED indikointi; punainen LED = ulostulo ja vihreä LED = stabiili toiminta<br />
Oikosulkusuojaus, laaja käyttölämpötila-alue ja IP67 kotelointi<br />
Kiinteä kaapeli (2m) vakiomallissa; lisäksi saatavissa myöskin tiettyjä malleja 5m kiinteällä kaapelilla<br />
NPN ulostulo EX-23 EX-29A/EX-29B EX-22A/EX-22B EX-26A/EX-26B EX-28A/EX-28B<br />
PNP ulostulo EX-23-PN<br />
EX-29A-PN/<br />
EX-29B-PN<br />
EX-22A-PN/<br />
EX-22-PN<br />
EX-26A-PN/ EX-28A-PN/<br />
EX-26B-PN EX-28B-PN<br />
A= light ON; B = dark ON<br />
Anturityyppi<br />
Lähetinvastaanotin<br />
Peilistä heijastava Kohteesta heijastava<br />
Max.<br />
tunnistusetäisttys<br />
2m 200mm 160mm 14mm 115mm<br />
Tunnistusalue 0 – 2m 30 – 200mm 5 – 160mm 6 – 14mm 45 – 115mm<br />
Mattamusta metalla Valkoinen<br />
Kohde<br />
Ø 3mm Ø 15mm<br />
heijastamaton<br />
paperi 50x50mm<br />
Kuparilanka Ø 0,1mm<br />
Tunnistettava<br />
kohdemateriaali<br />
Läpinäkymätön<br />
Läpinäkymätön,<br />
läpikuultava<br />
Läpinäkymätön, läpikuultava, läpinäkyvä<br />
Hystereesi - ≤ 15% of measurement range<br />
Vasteaika Max. 0.5ms<br />
Ulostulon virrankesto Max. 50mA<br />
Valonlähde Punainen LED 680nm (näkyvä)<br />
Virrankulutus<br />
Lähetin: max.10mA<br />
vastaanotin: max<br />
15mA<br />
Max. 20mA<br />
Kotelomateriaali Muovi<br />
Suojausluokka IP67<br />
Fyysinen koko<br />
19 x 8.2 x<br />
10.5mm<br />
22 x 8.2 x 12.3mm<br />
Kaapeli kiinteä 2 m kaapeli<br />
Käyttöjännite<br />
(toleranssi)<br />
12 – 2V DC (± 10%)<br />
Käyttölämpötila<br />
Lähetin: n. 20g<br />
-25°C to +55°C<br />
Paino Vastaanotin: n.<br />
20g<br />
n. 20g<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp
Anturit<br />
EX-30 -sarja<br />
Automaatiokomponentit<br />
Valokennosarja jolla on mahdollisuus korvata kuituoptiset anturit, jolloin saavutetaan<br />
edullisempi hinta, ei tarvetta erilliseen vahvistimeen, ei rikkoutuvaa kuitua tai<br />
ongelmaa kuidunasentamiseen tai erillisen vahvistimen sijoittamiseen<br />
Lähetin-vastaanotin parin kiinnitys M4 ”nokalla” ja kohdeheijastavan M6 ”nokalla”<br />
Heijastavassa mallissa säätöpotentiometri<br />
A = Light-on / B = Dark-on<br />
Nopea vasteaika (0,5 ms max.)<br />
LED indikointi; punainen LED = ulostulo ja vihreä LED = stabiili toiminta<br />
Oikosulkusuojaus, laaja käyttölämpötila-alue ja IP67 kotelointi<br />
Kiinteä kaapeli (2m)<br />
NPN output EX-31A/EX-31B EX-32A/EX-32B<br />
PNP output<br />
EX-31A-PN/<br />
EX-31B-PN<br />
EX-32A-PN/<br />
EX-32B-PN<br />
A = light ON, B = dark ON<br />
Anturityyppi Lähetin-vastaanotin Heijastava<br />
Max. tunnistusetäisttys 500mm 50mm<br />
Tunnistusalue 0 – 500mm 0 – 50mm<br />
Kohde<br />
Tunnistettava<br />
kohdemateriaali<br />
Mattamusta metalli<br />
Ø 2mm<br />
Läpinäkymätön<br />
Valkoinen<br />
piirrustuspaperi 10 x<br />
10cm<br />
Läpinäkyvä,<br />
läpikuultava,<br />
läpinäkymätön<br />
Hystereesi -<br />
≤ 15%<br />
tunnistusmatkasta<br />
Vasteaika Max. 0,5ms<br />
Ulostulon virrankesto Max. 50mA<br />
Valonlähde Punainen LED (näkyvä)<br />
Lähetin: max. 10mA<br />
Virrankulutus vastaanotin: max.<br />
15mA<br />
Max. 20mA<br />
Kotelomateriaali Nikkelöity sinkki<br />
Suojausluokka IP67<br />
Fyysinen koko<br />
M4 x 7mm<br />
7 x 14mm<br />
M6 x 7mm<br />
7 x 14mm<br />
Kaapeli 2m kiinteä kaapeli<br />
Käyttöjännite (toleranssi) 12 – 24V DC (± 10%)<br />
Käyttölämpötila -25°C to +55°C<br />
Paino<br />
Lähetin: n. 20g<br />
Vastaantoin: n. 20g<br />
n. 20g<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp<br />
28<br />
E
29<br />
E<br />
Anturit<br />
PM2 -sarja<br />
Automaatiokomponentit<br />
Pienikokoinen ja edullinen kohdekenno<br />
Ulostulo NPN transistori<br />
Oiksulkusuojaus<br />
Liityntä; kaapelin juottaminen suoraan juotosterminaaliin tai käyttämällä erillistä<br />
liitintä (CN-13) tai liitin + 3m kaapelia (CN-13-C3), tilattava erikseen<br />
Light-ON -malli PM2-LH10 PM2-LF10 PM2-LL10<br />
Dark-ON -malli PM2-LH10B PM2-LF10B PM2-LL10B<br />
Top type Front type L type<br />
Anturityyppi Heijastava<br />
Max. tunnistusetäisttys 8mm (kiinteä)<br />
Tunnistusalue 2,5 – 8mm<br />
Kohde<br />
Valkoinen piirrustuspaperi<br />
15 x 15mm<br />
Tunnistettava kohdemateriaali Läpinäkyvä, läpinäkymätön<br />
Hystereesi ≤ 20% tunnistusmatkasta<br />
Vasteaika 0,8ms<br />
Ulostulon virrankesto Max. 100mA<br />
Valonlähde Punainen infra LED (880nm)<br />
Virrankulutus Max. 25mA<br />
Kotelomateriaali Muovi, polycarbonaatti<br />
Suojausluokka -<br />
Fyysinen koko 25,4 x 6,4 x 22,2 mm 15,5 x 14,3 x 27,2 mm 26 x 17,3 x 22,2 mm<br />
Liityntä Juotos tai liitin tai liitin+kaapeli<br />
Käyttöjännite (toleranssi) 5 – 24V DC (± 10%)<br />
Käyttölämpötila -10°C to +55°C<br />
Paino 4,5g 4g<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp
Anturit<br />
PM -sarja<br />
Automaatiokomponentit<br />
PM- rakoanturisarja sisältää 29 erilaista variaatiota<br />
Pienikokoisempi kuin edelliset sarjat ja erittäin edullinen<br />
Vasteaika jopa 20μs<br />
Kaksi ulostulo; Light-ON/Dark-ON<br />
Oiksulkusuojaus, IP40 kotelointi ja laaja käyttölämpötila-alue<br />
Kahdessa pienemmässä tyypissä kiinteä (1m) kaapeli, joihinkin<br />
malleihin saatavissa 3m kiinteä kaapeli (-C3)<br />
Liityntä (tilattava erikseen) PM-x54 tyyppisiin rakoantureihin:<br />
- kaapelin juottaminen suoraan juotosterminaaliin<br />
- käyttämällä erillistä juotosliitintä (CN-14)<br />
- käyttämällä erillistä crimppiliitintä (CN-14H)<br />
- käyttämällä erillistä liitin + 3m kaapelia (CN-14-C3), tilattava erikseen<br />
Ultrapienimalli normaalimalli<br />
NPN ulostulo PM-x24 PM-x44 PM-x54<br />
PNP ulostulo - PM-x44P PM-x54P<br />
Anturityyppi Lähetin-vastaanotin (rakotyyppinen)<br />
Raon leveys 5mm (kiinteä)<br />
Kohde Mattamusta metalli 0,8 x 1,8mm<br />
Tunnistettava kohdemateriaali Läpinäkymätön<br />
Hystereesi Max. 0,5mm<br />
Vasteaika Light-on: max. 20μs, dark-on: max 100μs<br />
Ulostulon virrankesto Max. 50mA<br />
Valonlähde Punainen infra LED (940nm)<br />
Virrankulutus Max. 15mA<br />
Kotelomateriaali Muovi PBT<br />
Suojausluokka IP40<br />
Liityntä PMx2 and PMx4: kiinteä 1m kaapeli, PMx5: juotos tai crimp-liitin<br />
Käyttöjännite (toleranssi) 5 – 24V DC ±10%<br />
Käyttölämpötila -25°C to +55°C<br />
Paino n.. 10g n. 15g n. 3g<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp<br />
30<br />
E
31<br />
E<br />
Anturit<br />
Automaatiokomponentit<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp
Anturit<br />
Sunx valokennot, trigonometria<br />
CX-440 -sarja<br />
Automaatiokomponentit<br />
Taustahäivytetty pienikokoinen rasiamallinen valokennosarja<br />
Tunnistaa tummat ja vaaleat kohteet samalta etäisyydeltä ja lisäksi BGS/FGS toiminnon<br />
ansiosta anturi ei tunnista muita kuin halutun kohteen<br />
BGS (background suppression) –toimintoa käytetään silloin kun tunnistettava kohde<br />
on erillään taustasta ja FGS (foreground suppression) –toimintoa käytetään silloin kun<br />
kohde on kiinni taustassa tai tunnistettava kohde on niin matala taustaan nähde, että<br />
muutoin tunnistaminen on mahdotonta<br />
Näkyvä valonlähde helpottaa asentamista<br />
Erittäin luotettava tunnistus vaikeissakin sovelluksissa (pieni tila, pienet tai ohuet tunnistettavat kappaleet)<br />
Ristiinhäirinnän esto, erittäin pieni hystereesi<br />
Light-on/Dark-on tilan valinta<br />
Oiksulkusuojaus, IP67 kotelointi ja laaja käyttölämpötila-alue<br />
Kiinteä kaapeli (2m) vakiomallissa; lisäksi saatavissa M8 -liitinmalli (koodiin lisätään –Z)<br />
Liitinmallisiin kaapelit tilattava erikseen<br />
NPN output CX-441 CX-442 CX-443 CX-444<br />
PNP output CX-441P CX-442P CX-443P CX-444P<br />
Anturityyppi Heijastava<br />
Max. tunnistusetäisyys 50mm 300mm 50mm 100mm<br />
Valonlähteen pistekoko 2mm 15mm 6,5mm 9mm<br />
Tunnistusalue 2 – 50mm 20 – 300mm 2 – 50mm 15 – 100mm<br />
Kohde Valkoinen heijastamaton paperi 50 x 50mm<br />
Tunnistettava<br />
kohdemateriaali<br />
Läpinäkyvä, läpikuultava tai läpinäkymätön<br />
Hystereesi<br />
≤ 2%<br />
tunnistusmatkasta<br />
≤ 5%<br />
tunnistusmatkasta<br />
Vasteaika Max. 1ms<br />
Ulostulon virrankesto Max. 100mA<br />
Valonlähde Punainen LED 650nm (näkyvä)<br />
Virrankulutus Max. 20mA<br />
Kotelomateriaali Muovi PBT<br />
Suojausluokka IP67<br />
Fyysinen koko 31,2 x 11,2 x 20mm<br />
Kaapeli kiinteä 2 m kaapeli (perusmalli)<br />
Käyttöjännite (toleranssi) 12 – 24V DC (±10%)<br />
Käyttölämpötila -25°C to +55°C<br />
Paino n. 50g<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
≤ 2% tunnistusmatkasta<br />
www.sunx.co.jp<br />
32<br />
E
33<br />
E<br />
Anturit<br />
EQ-30 -sarja<br />
Automaatiokomponentit<br />
Taustahäivytetty rasiamallinen valokennosarja erittäin pitkällä tunnistusmatkalla<br />
Tunnistaa tummat ja vaaleat kohteet samalta säädetyltä etäisyydeltä ja integroidun BGS toiminnon<br />
ansiosta anturi ei tunnista kauempana olevia kohteita.<br />
Erittäin pitkä tunnistusmatka (2m) antaa tälle anturisarjalle lukemattomia sovelluskohteita mm.<br />
kappaletavara-automaatiossa tai varastointiautomaatiossa.<br />
Selkeä indikointi etäisyyssäädölle<br />
Saatavana myöskin kahdella erillisellä ulostulolla (2 x NPN)<br />
Ristiinhäirinnän esto ja Light-on/Dark-on tilan valinta<br />
Oiksulkusuojaus, IP67 kotelointi ja laaja käyttölämpötila-alue<br />
Kiinteä kaapeli (2m) vakiomallissa; lisäksi saatavissa M12 -liitinmalli (koodiin lisätään –J)<br />
Liitinmallisiin kaapelit tilattava erikseen<br />
NPN ulostulo EQ-34 EQ-34W<br />
PNP ulostulo EQ-34PN<br />
Anturityyppi Kohteesta heijastava<br />
Kohteesta heijastava /<br />
kahdella ulostulolla<br />
Max. tunnistusetäisyys 200cm<br />
Tunnistusalue 10 – 200cm<br />
Ulostulo 1: 10 – 200cm<br />
Ulostulo 2: 20 – 200cm<br />
Kohde Valkoinen heijastamaton paperi 20 x 20cm<br />
Tunnistettava<br />
kohdemateriaali<br />
Läpinäkyvä tai läpinäkymätön<br />
Hystereesi ≤ 10% tunnistusmatkasta<br />
Vasteaika Max. 2ms<br />
Ulostulon virrankesto max. 100mA<br />
Valonlähde Punainen infra LED 880nm<br />
Virrankulutus<br />
NPN: 50mA<br />
PNP: 55mA<br />
NPN: 90mA<br />
Kotelomateriaali Muovi PET<br />
Suojausluokka IP67<br />
Fyysinen koko 68 x 20 x 40mm<br />
Kaapeli 2m cable or M12 connector (J)<br />
Käyttöjännite (toleranssi) 10 – 30V DC (± 10%)<br />
Käyttölämpötila -20°C to +55°C<br />
Paino Approx. 150g<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp
Anturit<br />
EQ-500 -sarja<br />
Automaatiokomponentit<br />
Taustahäivytetty rasiamallinen valokennosarja pisimmällä tunnistusmatkalla<br />
Tunnistaa tummat ja vaaleat kohteet samalta säädetyltä etäisyydeltä ja integroidun BGS toiminnon<br />
ansiosta anturi ei tunnista kauempana olevia kohteita.<br />
Erittäin pitkä tunnistusmatka (jopa 2,5m) antaa tälle anturisarjalle lukemattomia sovelluskohteita mm.<br />
kappaletavara-automaatiossa, varastointiautomaatiossa, pakkausteollisuudessa.<br />
Selkeä indikointi etäisyyssäädölle<br />
Ristiinhäirinnän esto ja Light-on/Dark-on tilan valinta<br />
IP67 kotelointi ja laaja käyttölämpötila-alue<br />
Kytkentä liitinrimalle (ruuviterminaali)<br />
Saatavana myöskin DC-versiona (EQ-51x x) jonka eroavat ominaisuudet:<br />
- taustahäivytyksen (BGS) lisäksi myöskin etuhäivytys (FGS)<br />
- vasteaika max. 2ms<br />
- samassa kennossa NPN tai PNP –ulostulo (valittavissa)<br />
- oikosulkusuojaus<br />
- syöttöjännite 12-24VDC (±10%)<br />
EQ-502 EQ-501 EQ-502T EQ-501T<br />
Ilman ajastintoimintoa Ajastin (ON-/OFF-delay)<br />
Anturityyppi Heijastava<br />
Max. tunnistusetäisttys 100cm 250cm 100cm 250cm<br />
Tunnistusalue 10cm - 100cm 10cm - 250cm 10cm - 100cm 10cm - 250cm<br />
Kohde Valkoinen heijastamaton 20 x 20cm<br />
Tunnistettava<br />
kohdemateriaali<br />
Läpinäkyvä tai läpinäkymätön<br />
Hystereesi ≤ 10% tunnistusmatkasta<br />
Vasteaika Max. 20ms<br />
Ajastintoiminto - - 0,1 – 5s<br />
Ulostuloreleen kärkikesto Max. 3A / 30VDC tai 250VAC (resistiivinen kuorma)<br />
Valonlähde Punainen infta LED, 880nm<br />
Virrankulutus<br />
DC: max. 3W<br />
AC: max. 4VA<br />
DC: max. 4W<br />
AC: max. 5VA<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
DC: max. 3W<br />
AC: max. 4VA<br />
DC: max. 4W<br />
AC: max. 5VA<br />
Kotelomateriaali Muovi ABS<br />
Suojausluokka IP67<br />
Fyysinen koko 68 x 26 x 68mm<br />
Liityntä Ruuviterminaali, sopii pyöreälle kaapelille Ø 9..11mm<br />
Käyttöjännite (toleranssi)<br />
12 – 240V DC (±10%)<br />
24 – 240V AC ((±10%)<br />
Käyttölämpötila -20°C … +55°C<br />
Paino n. 100g<br />
www.sunx.co.jp<br />
34<br />
E
35<br />
E<br />
Anturit<br />
Sunx kuituoptiset anturit, vahvistimet<br />
FX-300 -sarja<br />
Automaatiokomponentit<br />
FX-30x –sarja on kuituvalokenno digitaalinäytöllä<br />
Suorituskykyisin sarja, jonka ominaisuuksia ovat mm:<br />
- todella pitkä tunnistusmatkat parannetun optiikan ansiosta<br />
- huippunopeat vasteajat<br />
- selkeä 4 dgt LCD-näyttö joka näyttää mm. heijastuvan valon määrän<br />
- helppo ohjelmointi (ainoastaan kaksi kytkintä)<br />
- neljä eri vaihtoehtoa valonlähteinä (pun, sin, vihr, infrapun)<br />
- monipuoliset ajastintoiminnot (veto-/päästöviive, liipaisu)<br />
- ristiinhäirinnän esto ja Light-ON/Dark-ON tilan valinta<br />
- leveys ainoastaan 10 mm<br />
- erittäin laaja valikoima kuituja (ks. kuitutaulukko jäljempänä)<br />
Liityntä; vastaliitin+kaapeli (CN-73-C2) 2m pitkä, saataavana myöskin 1m tai 5m<br />
tilattava erikseen<br />
NPN ulostulo FX-301 FX-301HS FX-301-B/-G/-H FX-305<br />
PNP ulostulo FX-301P FX-301PHS<br />
FX-301-BP/<br />
-GP/-HP<br />
FX-305P<br />
Vahvistintyyppi Digitaaliviritteinen<br />
Ajastintoiminto 0,5 – 500ms 0,5 – 9999ms<br />
Ristiinhäirinnän esto Kyllä<br />
Max. tunnistusetäisyys Riippuu valitusta kuidusta (ks. kuitutaulukko)<br />
Vasteaika<br />
65 / 150 / 250 /<br />
2000μs<br />
35 / 150 / 250 /<br />
2000μs<br />
150 / 250 /<br />
2000μs<br />
65 / 150 / 250<br />
/ 700 / 2500 /<br />
4500μs<br />
Ulostulon virrankesto Max. 100mA Max 50mA (x2)<br />
Valonlähde<br />
PunainenLED<br />
650nm<br />
(näkyvä)<br />
Sininen LED 650nm /<br />
Vihreä LED 525nm /<br />
Infrapuna LED 940nm<br />
Punainen<br />
LED 650nm<br />
(näkyvä)<br />
Virrankulutus Max. 40mA<br />
Kotelomateriaali Lämmönkestävä ABS<br />
Suojausluokka IP40<br />
Fyysinen koko 30,5 x 10 x 64,5mm<br />
Liityntä Liitin (vastaliitin+kaapeli tilattava erikseen)<br />
Käyttöjännite (toleranssi) 12 to 24V DC (±10%)<br />
Käyttölämpötila -10°C to +55°C<br />
Paino n. 25g n. 20g<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp
Anturit<br />
FX-311 -sarja<br />
Automaatiokomponentit<br />
FX-31x –sarja on edullinnen kuituvalokenno manuaalivirityksellä<br />
Helppokäyttöinen sarja, jonka ominaisuuksia ovat mm:<br />
- todella pitkä tunnistusmatkat parannetun optiikan ansiosta<br />
- helppo ja visuaalinen viritys/säätö (12 rr potentiometri indikoinnilla<br />
+ valintakytkimet joilla valitaan ajastin-, light-ON/dark-ON- ja vasteaikatoiminnot)<br />
- ajastintoiminto (päästöviive), jossa valittavissa päästöviiveet 10 tai 40 ms<br />
- toiminnanvalintakytkimellä valitaan sopivin vasteaika kuhunkin sovellukseen<br />
- LED indikointi: oranssi LED = ulostulo, vihreä LED = stabiili tunnistus<br />
- ristiinhäirinnän esto ja Light-ON/Dark-ON tilan valinta<br />
- leveys ainoastaan 10 mm<br />
- erittäin laaja valikoima kuituja (ks. kuitutaulukko jäljempänä)<br />
Liityntä; vastaliitin+kaapeli (CN-73-C2) 2m pitkä, saataavana myöskin 1m tai 5m<br />
(tilattava erikseen)<br />
NPN ulostulo FX-311 FX-311-B/-G<br />
PNP ulostulo FX-311P FX-311-BP/-GP<br />
Vahvistintyyppi Manuaaliviritteinen<br />
Ajastintoiminto 10 / 40ms (päästöviive)<br />
Ristiinhäirinnän esto Kyllä<br />
Max. tunnistusetäisyys Riippuu valitusta kuidusta (ks. kuitutaulukko)<br />
Vasteaika 0,25 / 2ms<br />
Ulostulon virrankesto Max. 100mA<br />
Valonlähde<br />
Punainen LED 650nm<br />
(näkyvä)<br />
Sininen LED 470nm /<br />
Vihreä LED 525nm<br />
Virrankulutus Max. 35mA<br />
Kotelomateriaali Lämmönkestävä ABS<br />
Suojausluokka IP40<br />
Fyysinen koko 30,5 x 10 x 64,5mm<br />
Liityntä Liitin (vastaliitin+kaapeli tilattava erikseen)<br />
Käyttöjännite (toleranssi) 12 to 24V DC (±10%)<br />
Käyttölämpötila -10°C to +55°C<br />
Paino n. 15g<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp<br />
36<br />
E
37<br />
E<br />
Anturit<br />
Automaatiokomponentit<br />
Sunx kuidut FX-300/FX-311 -sarjoille, lähetin-vastaanotinparit 1<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp
Anturit<br />
Automaatiokomponentit<br />
Sunx kuidut FX-300/FX-311 -sarjoille, lähetin-vastaanotinparit 2<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp<br />
38<br />
E
39<br />
E<br />
Anturit<br />
Automaatiokomponentit<br />
Sunx kuidut FX-300/FX-311 -sarjoille, lähetin-vastaanotinparit 3<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp
Anturit<br />
Automaatiokomponentit<br />
Sunx kuidut FX-300/FX-311 -sarjoille, materiaalista tunnistavat<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp<br />
40<br />
E
41<br />
E<br />
Anturit<br />
Automaatiokomponentit<br />
Sunx kuidut FX-300/FX-311 -sarjoille, lisätarvikkeet 1<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp
Anturit<br />
Automaatiokomponentit<br />
Sunx kuidut FX-300/FX-311 -sarjoille, lisätarvikkeet 2<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp<br />
42<br />
E
43<br />
E<br />
Anturit<br />
Sunx valoverhot<br />
NA1-11 -sarja<br />
Automaatiokomponentit<br />
Ristiinskannaava valoverhosarja yleiskäyttöön<br />
Tunnistusalue 10cm x 100cm (11 sädettä)<br />
Ristiinskannauksen ylivoimaisena etuna on sellaisten kohteiden tunnistaminen<br />
jotka muuten ovat vaikeita tunnistaa (kapeat tai ohuet kohteet tai jos kohteen paikka<br />
vaihtelee)<br />
Jokainen erillinen lähetinpuolen infrapunasäde vastaanotetaan jokaisessa vastaanottimessa<br />
erillisenä tietoa (11 lähetinelementtiä ja 11 vastaanotinta) -> ristiinskannaus<br />
Light-on/Dark-on tilan valinta<br />
Oiksulkusuojaus, IP62 kotelointi ja laajahko käyttölämpötila-alue<br />
Kiinteä kaapeli (2m)<br />
NPN output NA1-11<br />
PNP output NA1-11-PN<br />
Anturityyppi Area sensor<br />
Max. tunnistuskorkeus 10cm<br />
Tunnistusetäisyys 17 – 100cm<br />
Sädejako 10mm<br />
Tunnistettava kohde Min. Ø 13,5mm<br />
Tunnistettava<br />
kohdemateriaali<br />
Läpinäkymätön<br />
Vasteaika<br />
Max. 5ms (dark ON)<br />
Max. 10ms (light ON)<br />
Ulostulon virrankesto Max. 100mA<br />
Valonlähde Punainen infra LED<br />
Virrankulutus<br />
Lähetin: max. 80mA<br />
Vastaanotin: max. 100mA<br />
Kotelomateriaali Lämmönkestävä ABS<br />
Suojausluokka IP62<br />
Fyysinen koko 140 x 10 x 30mm<br />
Kaapeli Kiinteä 2 m kaapeli<br />
Käyttöjännite (toleranssi) 12 – 24V DC ±10%<br />
Käyttölämpötila -10°C to +55°C<br />
Paino<br />
Lähetin: n. 80g<br />
Vastaanotin: n. 85g<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp
Anturit<br />
Sunx induktiiviset anturit<br />
GXL -sarja<br />
Automaatiokomponentit<br />
Pieni kantikas induktiivinen anturisarja<br />
Jokainen ryhmä sisältää neljä erilaista versiota; sulkeutuva/avautuva tai lähestyvä/jättävä malli<br />
Sekä anturin kotelo että kaapeli on hyvin vettä/öljyä kestävä (IP67)<br />
Ulostuloina vaihtoehdot: NPN, PNP ja 2-johdin eli kosketintieto riippuen mallista (ota yhteyttä myyntiimme)<br />
Saatavana myöskin eri toimintataajuudella toimivat anturit jolloin keskinäinen ristiinhäirintä estyy<br />
Normaalisti kiinteä 1m kaapeli, saatava taivuttelua kestävää ”robottikaapeli”-versiota (-R) ja 5m versiota (-C5) sekä<br />
näiden yhdistelmää (-R-C5); ota yhteyttä myyntiimme<br />
Lisäksi saatavana liitinmallisia vaihtoehtoja GXL-N12F-ryhmään (ota yhteyttä myyntiimme)<br />
Lähestyvä ON GXL-15F(P) GXL-N12F(P) GXL-8F/GXL8H*<br />
Jättävä ON GXL-15FB(P) GXL-N12FB(P) GXL-8FB/GXL8HB*<br />
Anturityyppi Sivusta/päästä tunnistava<br />
Sivusta/päästä<br />
tunnistava<br />
Max. tunnistusetäisyys 5mm (8mm) 3mm 2,5mm<br />
Tunnistusalue 0 – 4mm (0-6,4mm) 0 – 2mm 0 – 1,8mm<br />
Tunnistustaajuus 250Hz 500Hz<br />
Kohde Steel plate, 20 x 20 x 1mm<br />
Steel plate, 15 x 15<br />
x 1mm<br />
Hystereesi ≤ 20% of measurement range<br />
Ulostulon virrankesto Max. 100mA<br />
Virrankulutus Max. 15mA<br />
Kotelo Muovi (PBT/PET riippuen mallista)<br />
Fyysinen koko 32 x 15 x 8mm 27 x 12 x 7,1mm<br />
20 x 8 x 7,4mm<br />
8 x 8 x 23mm*<br />
Suojausluokka IP67<br />
Käyttöjännite (toleranssi) 12 – 24V DC (±10%)<br />
Käyttölämpötila -10°C to +55°C / -25°C to +75°C (riippuen mallista)<br />
Paino n. 20g n. 12g<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp<br />
44<br />
E
45<br />
E<br />
Anturit<br />
GL -sarja<br />
Automaatiokomponentit<br />
Erittäin pieni kantikas induktiivinen anturisarja, josta löytyy myöskin edullisia vaihtoehtoja<br />
Tilan ja rahansäästösarja samassa paketissa<br />
Sekä anturin kotelo että kaapeli on hyvin vettä/öljyä kestävä (IP67)<br />
Ulostuloina vaihtoehdot: NPN, PNP ja 2-johdin eli kosketintieto riippuen mallista<br />
Normaalisti kiinteä 1m kaapeli, saatavana myöskin 5m versiota (-C5)<br />
Lisätietoja myynnistämme<br />
Lähestyvä ON GL-6F/GL6H<br />
GL-N12F(P)/<br />
GLN12H(P)<br />
GL-18H GL-18HL<br />
Jättävä ON GL-6FB/GL6HB<br />
GL-N12FB(P)/<br />
GLN12HB(P)<br />
GL-18HB GL-18HLB<br />
Anturityyppi<br />
Sivustä/päästä<br />
tunnistava<br />
Sivusta/päästä<br />
tunnistava<br />
Päästätunnistava<br />
Max. tunnistusetäisyys 1,6mm ± 15% 4mm ± 0,5mm 5mm ± 10% 12mm ± 10%<br />
Tunnistusalue 0 – 1,2mm 0 – 3mm 0 – 4mm 0 – 10mm<br />
Tunnistustaajuus 400Hz 500Hz 1kHz 500Hz<br />
Kohde (terälevyn pala) 12 x 12 x 1mm 20 x 20 x 1mm 25 x 25 x 1mm 40 x 40 x 1mm<br />
Hystereesi ≤ 15% ≤ 20% ≤ 15%<br />
Ulostulon virrankesto NPN, max. 50mA Max. 100mA<br />
Virrankulutus ≤ 15mA ≤ 10mA<br />
Kotelo Muovi, polyalulaatti<br />
Suojausluokka IP67<br />
Fyysinen koko 19 x 6 x 6mm<br />
32,2 x 12 x<br />
7,1mm<br />
32 x 18 x 18mm<br />
Liityntä/kaapeli Kiinteä 1m kaapeli (öljynkestävä)<br />
Käyttöjännite (toleranssi)<br />
12 – 24V DC<br />
(+10%/-15%)<br />
12 – 24V DC<br />
(±10%)<br />
10 – 30V DC (±10%)<br />
Käyttölämpötila -10°C to +55°C -25°C to +70°C<br />
Paino n. 10g n. 20g n. 45g<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp
Anturit<br />
Sunx pneumaattiset paineanturit<br />
DP-100 -sarja<br />
Automaatiokomponentit<br />
Paineanturisarja digitaalisella näytöllä<br />
Tarkkuutta vaativiin ilman ja muiden ei-syövyttäien kaasujen paineen mittaukseen<br />
Ominaisuuksia:<br />
- Kaksirivinen kolmivärinen 12-segmenttinen LCD näyttö<br />
- korkea mittausresoluutio<br />
- säädettävä vasteaika<br />
- paineyksikkö (bar/kPa/psi jne.) valittavissa<br />
- M5 tai G1/8 paineyhde<br />
DP-101EP DP-102EP DP-101AEP DP-102AEP<br />
Max. painealue -1,00 to 1,00 bar -1,0 to 10,0 bar -1,00 to 1,00 bar -1,0 to 10,0 bar<br />
Mitattava painealua -1,00 to 1,00 bar -1,0 to 10,0 bar -1,00 to 1,00 bar -1,0 to 10,0 bar<br />
Mittausresoluutio 0,05% F.S.<br />
Maksimipaine<br />
(painevaste)<br />
5,0 bar 15,0 bar 5 bar 15,0 bar<br />
Mitattava aine Ei-syövyttävä kaasu<br />
Hystereesi Minimum 1 digit<br />
Vasteaika 2,5 – 5000ms (adjustable)<br />
Ulostulo, ulostulon<br />
virrankesto<br />
2 x PNP, max. 100mA 1 x PNP, max. 100mA<br />
Analoginen ulostulo - - 1 – 5V 0,6 – 5V<br />
Virrankulutus ≤ 35mA<br />
Kotelomateriaali Muovi<br />
Suojausluokka IP40<br />
Fyysinen koko 30 x 30 x 42,5mm<br />
Liityntä (kaapeli) Liitin (lisävarusteena saatava 1m/3m/5m liityntäkaapeli)<br />
Paineyhde G1/8 (M5 naaraskierre)<br />
Käyttöjännite (toleranssi) 12 – 24V DC (±10%)<br />
Käyttölämpötila -10°C to +50°C<br />
Paino n. 40g<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp<br />
46<br />
E
47<br />
E<br />
Anturit<br />
DPH -sarja<br />
Automaatiokomponentit<br />
Erittäin pieni paineanturi ilman näyttöä<br />
Tarkkuutta vaativiin ilman ja muiden ei-syövyttäien kaasujen paineen mittaukseen<br />
Ominaisuuksia:<br />
- ultrapieni koko<br />
- nopea vasteaika (1ms)<br />
- sama malli käy vakuumi/normaali paineen mittaukseen<br />
- analoginen ulostulo<br />
DPH-A00 DPH-A02 DPH-A07<br />
Anturityyppi Suhteellinen paine<br />
Max. painealue 0 to -1,01 bar 0 to 10 bar -1,01 to 1 bar<br />
Mittausresoluutio 0,1% F.S.<br />
Maksimipaine (painevaste) 5 bar 15 bar 5 bar<br />
Mitattava aine Noncorrosive<br />
Analoginen ulostulo 1 – 5V<br />
Virrankulutus Max. 17mA<br />
Kotelomateriaali Plastic<br />
Suojausluokka IP40<br />
Fyysinen koko 12,5 x 20 x 20mm<br />
Liityntä (kaapeli) kiinteä kaapeli (0,1m) liittimellä (optiona laajennuskaapeli<br />
Paineyhde M5<br />
Käyttöjännite (toleranssi) 12 – 24V DC (-15% / +10%)<br />
Käyttölämpötila 0°C to +50°C<br />
Paino n. 6g<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.sunx.co.jp
Anturit<br />
Sunx muut tuotteet<br />
Sunx-hinnasto sivulla E-49-51.<br />
Automaatiokomponentit<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
Sunxin muita anturisarjoja ovat mm. seuraavat:<br />
Vieraile myöskin Sunxin kotisivuilla www.sunx.co.jp josta saat<br />
tarkemmat data tai ota yhteys myyntiimme.<br />
LX-100 –sarja<br />
Kontrasti ja värianturin avulla tunnistat värit, kontrastivaihtelut ja merkit.<br />
LS-sarja<br />
Laserkennosarjan avulla tunnistat pienet kohteet, kohteen reunan tai<br />
koon.<br />
HL-C1 –sarja<br />
Laserkennosarja paksuuden / symmetrisyyden / etäisyyden<br />
mittaamiseen<br />
www.sunx.co.jp<br />
LM-10 –sarja<br />
Laserkennosarja analogisella ulostulolla erittäin tarkalla resoluutiolla.<br />
NA2-N –sarja<br />
Valoverhosarja yleiseen käyttöön<br />
SF4B-sarja<br />
Valoverhosarja turvakäyttöön<br />
(luokka 4), 10 / 20 / 40 mm<br />
sädejaolla<br />
ER-V/ER-VW –sarjat<br />
Ionisaattorit staattisen sähkön<br />
poistoon<br />
48<br />
E
49<br />
E<br />
Anturit<br />
Sunx antureiden hinnasto<br />
Nimike Hinta EUR/kpl<br />
CX-411 93,25<br />
CX-411-C05 93,25<br />
CX-411-C5 113,37<br />
CX-411-J 117,86<br />
CX-411-P 93,25<br />
CX-411-P-C05 93,25<br />
CX-411-P-C5 113,37<br />
CX-411-P-J 117,86<br />
CX-411-P-Z 95,67<br />
CX-411-Z 95,67<br />
CX-412 93,28<br />
CX-412-C05 93,28<br />
CX-412-C5 113,45<br />
CX-412-J 117,94<br />
CX-412-P 93,28<br />
CX-412-P-C05 93,28<br />
CX-412-P-C5 113,45<br />
CX-412-P-J 117,94<br />
CX-412-P-Z 95,70<br />
CX-412-Z 95,70<br />
CX-421 84,57<br />
CX-421-C05 84,57<br />
CX-421-C5 98,02<br />
CX-421-J 98,02<br />
CX-421-P 84,57<br />
CX-421-P-C05 84,57<br />
CX-421-Z 81,41<br />
CX-421P-C5 98,02<br />
CX-421P-J 98,02<br />
CX-421P-Z 81,41<br />
CX-422 84,57<br />
CX-422-C05 84,57<br />
CX-422-C5 98,02<br />
CX-422-J 98,02<br />
CX-422-P 84,57<br />
CX-422-P-C05 84,57<br />
CX-422-P-C5 98,02<br />
CX-422-P-J 98,02<br />
CX-422-P-Z 81,41<br />
CX-422-Z 81,41<br />
CX-423 128,66<br />
CX-423-C05 128,66<br />
CX-423-C5 151,72<br />
CX-423-J 166,44<br />
CX-423-P 128,34<br />
CX-423-P-C05 128,34<br />
CX-423-P-C5 187,70<br />
CX-423-P-J 162,20<br />
CX-423-P-Z 139,52<br />
CX-423-Z 139,82<br />
CX-424 86,37<br />
CX-424-C05 86,37<br />
CX-424-C5 100,11<br />
CX-424-J 100,11<br />
CX-424-P 86,67<br />
CX-424-P-C05 86,67<br />
CX-424-P-C5 100,11<br />
CX-424-P-J 100,11<br />
CX-424-P-Z 83,18<br />
CX-424-Z 83,18<br />
CX-441 172,38<br />
CX-441-P 172,38<br />
CX-441-P-Z 183,48<br />
CX-441-Z 183,48<br />
CX-442 172,38<br />
CX-442-P 172,38<br />
CX-442-P-Z 183,48<br />
Automaatiokomponentit<br />
Nimike Hinta EUR/kpl<br />
CX-442-Z 183,48<br />
CX-443 172,38<br />
CX-443-P 172,38<br />
CX-443-PZ 183,48<br />
CX-443-Z 183,48<br />
CX-444 172,38<br />
CX-444-P 172,38<br />
CX-444-PZ 183,48<br />
CX-444-Z 183,48<br />
CX-481 147,55<br />
CX-481-C05 147,55<br />
CX-481-J 166,72<br />
CX-481-P 147,55<br />
CX-481-P-C05 147,55<br />
CX-481-P-C5 166,72<br />
CX-481-P-J 166,72<br />
CX-481-P-Z 154,20<br />
CX-481-Z 154,20<br />
CX-482 167,31<br />
CX-482-C05 167,31<br />
CX-482-C5 189,91<br />
CX-482-J 186,91<br />
CX-482-P 167,31<br />
CX-482-P-C05 167,31<br />
CX-482-P-C5 189,91<br />
CX-482-P-J 186,91<br />
CX-482-P-Z 154,20<br />
CX-482-Z 154,20<br />
CX-491 87,56<br />
CX-491-C05 87,56<br />
CX-491-C05-Y 80,84<br />
CX-491-C5 101,01<br />
CX-491-C5-Y 94,29<br />
CX-491-J 101,01<br />
CX-491-J-Y 94,29<br />
CX-491-P 87,56<br />
CX-491-P-C05-Y 80,84<br />
CX-491-P-C5 111,87<br />
CX-491-P-C5-Y 95,02<br />
CX-491-P-J 101,01<br />
CX-491-P-J-Y 94,29<br />
CX-491-P-Y 79,78<br />
CX-491-P-Z 87,43<br />
CX-491-P-Z-Y 81,41<br />
CX-491-PC05 87,56<br />
CX-491-Y 79,78<br />
CX-491-Z 87,43<br />
CX-491-Z-Y 81,41<br />
CX-493 87,62<br />
CX-493-C05 87,62<br />
CX-493-C05-Y 80,92<br />
CX-493-C5 101,09<br />
CX-493-C5-Y 94,31<br />
CX-493-J 101,09<br />
CX-493-J-Y 94,31<br />
CX-493-P 87,62<br />
CX-493-P-C05 87,62<br />
CX-493-P-C05-Y 80,92<br />
CX-493-P-C5 111,90<br />
CX-493-P-C5-Y 95,10<br />
CX-493-P-J 101,09<br />
CX-493-P-J-Y 94,31<br />
CX-493-P-Y 79,81<br />
CX-493-P-Z 87,51<br />
CX-493-P-Z-Y 81,49<br />
CX-493-Y 79,81<br />
CX-493-Z 87,51<br />
CX-493-Z-Y 81,49<br />
CX481C5 166,72<br />
CY-21 68,95<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
Nimike Hinta EUR/kpl<br />
CY-21-J 107,02<br />
CY-21-PN 68,95<br />
CY-21-PN-J 107,02<br />
CY-22 49,16<br />
CY-22-J 71,34<br />
CY-22-PN 49,16<br />
CY-22-PN-J 71,34<br />
CY-27 49,16<br />
CY-27-J 71,34<br />
CY-27-PN 49,16<br />
CY-27-PN-J 71,34<br />
CY-29 54,27<br />
CY-29-J 76,49<br />
CY-29-PN 54,27<br />
CY-29-PN-J 76,49<br />
DP5-C 163,04<br />
DP5CP 163,04<br />
DPH-A00 122,29<br />
DPH-A02 122,29<br />
DPH-A07 122,29<br />
DPH-A10 122,29<br />
DPH-A12 122,29<br />
DPH-A17 122,29<br />
DPH-A20 122,29<br />
DPH-A22 122,29<br />
DPH-A27 122,29<br />
DPH-A30 122,29<br />
EQ-34 153,57<br />
EQ-34-J 163,75<br />
EQ-34-PN 153,57<br />
EQ-34-PN-C5 239,85<br />
EQ-34-PN-J 163,75<br />
EQ-501 178,01<br />
EQ-501T 211,63<br />
EQ-502 178,01<br />
EQ-502T 211,63<br />
EQ-511 169,19<br />
EQ-511T 208,85<br />
EQ-512 169,19<br />
EQ-512T 208,85<br />
EQ34W 213,51<br />
EX-11A 98,67<br />
EX-11A-PN 98,67<br />
EX-11B 98,67<br />
EX-11B-PN 98,67<br />
EX-11EA 98,67<br />
EX-11EA-PN 98,67<br />
EX-11EB 98,67<br />
EX-11EB-PN 98,67<br />
EX-13A 98,67<br />
EX-13A-PN 98,67<br />
EX-13A-PNC2.5 119,46<br />
EX-13B 98,67<br />
EX-13B-PN 98,67<br />
EX-13EA 98,67<br />
EX-13EA-PN 98,67<br />
EX-13EB 98,67<br />
EX-13EB-PN 98,67<br />
EX-13P 74,17<br />
EX-14A 86,37<br />
EX-14A-PN 86,37<br />
EX-14B 86,37<br />
EX-14B-PN 86,37<br />
EX-15 152,62<br />
EX-15E 152,62<br />
EX-19A 132,23<br />
EX-19A-PN 132,23<br />
EX-19B 132,23<br />
EX-19B-PN 132,23<br />
EX-21A 130,11
Anturit<br />
Nimike Hinta EUR/kpl<br />
EX-21A-PN 130,11<br />
EX-21B 130,11<br />
EX-21B-PN 130,11<br />
EX-22A 112,47<br />
EX-22A-PN 112,47<br />
EX-22B 112,47<br />
EX-22B-PN 112,47<br />
EX-23 144,83<br />
EX-23-PN 144,83<br />
EX-24A 108,74<br />
EX-24A-PN 108,74<br />
EX-24B 108,74<br />
EX-24B-PN 108,74<br />
EX-26A 127,47<br />
EX-26A-PN 127,47<br />
EX-26B 127,47<br />
EX-26B-PN 127,47<br />
EX-28A 134,98<br />
EX-28A-PN 134,98<br />
EX-28B 134,98<br />
EX-28B-PN 134,98<br />
EX-29A 130,11<br />
EX-29A-PN 130,11<br />
EX-29A-PN-Y 122,65<br />
EX-29A-Y 122,65<br />
EX-29B 130,11<br />
EX-29B-PN 130,11<br />
EX-29B-PN-Y 122,65<br />
EX-29B-Y 122,65<br />
EX-31A 101,58<br />
EX-31A-PN 101,58<br />
EX-31B 101,58<br />
EX-31B-PN 101,58<br />
EX-32A 88,00<br />
EX-32A-PN 88,00<br />
EX-32B 88,00<br />
EX-32B-PN 88,00<br />
FD-500 40,53<br />
FD-500S 50,38<br />
FD-500S4 53,98<br />
FD-6V 735,54<br />
FD-A15 260,02<br />
FD-AFM2 190,10<br />
FD-AFM2E 190,10<br />
FD-B8 57,00<br />
FD-E12 144,56<br />
FD-E22 127,47<br />
FD-EG1 98,67<br />
FD-EG2 133,92<br />
FD-EG3 145,54<br />
FD-EN500S1 103,46<br />
FD-ENM1S1 93,55<br />
FD-F4 158,31<br />
FD-F4-M5T 184,54<br />
FD-F41 164,32<br />
FD-F41-M5T 184,54<br />
FD-F705 629,08<br />
FD-F707 730,75<br />
FD-F8Y 623,72<br />
FD-F9 174,20<br />
FD-F91 180,52<br />
FD-FM10 105,58<br />
FD-FM2 38,08<br />
FD-FM20 179,78<br />
FD-FM2S 60,59<br />
FD-FM2S4 54,27<br />
FD-FM4 63,88<br />
FD-FM5 71,94<br />
FD-G4 89,96<br />
FD-G500 57,00<br />
Automaatiokomponentit<br />
Nimike Hinta EUR/kpl<br />
FD-G6 91,95<br />
FD-G6X 145,54<br />
FD-H13-FM2 138,54<br />
FD-H18-L31 801,57<br />
FD-H20-M1 274,37<br />
FD-H30-L32 1280,68<br />
FD-H35-M2 407,82<br />
FD-H35-M2S6 465,99<br />
FD-KM1S2 155,91<br />
FD-L4 158,63<br />
FD-L41 278,23<br />
FD-L42 277,39<br />
FD-L43 232,12<br />
FD-L44 215,17<br />
FD-L44S Fiber 219,66<br />
FD-L45 237,10<br />
FD-L46 Fiber 244,70<br />
FD-L51 191,27<br />
FD-L52 191,27<br />
FD-L53 191,27<br />
FD-L54 191,27<br />
FD-N4 35,98<br />
FD-N500 41,35<br />
FD-N500S 48,26<br />
FD-N500S4 49,76<br />
FD-N8 35,98<br />
FD-NFM2 40,15<br />
FD-NFM2S 62,66<br />
FD-NFM2S4 60,59<br />
FD-P2 90,86<br />
FD-P20 86,39<br />
FD-P40 57,87<br />
FD-P50 119,06<br />
FD-P60 119,06<br />
FD-P80 57,87<br />
FD-P81X 131,03<br />
FD-R80 71,34<br />
FD-S80 65,65<br />
FD-SFM2SV2 130,11<br />
FD-SN500 41,37<br />
FD-SNFM2 39,58<br />
FD-SNM1SV2 165,79<br />
FD-T40 50,98<br />
FD-T80 65,65<br />
FD-V41 186,20<br />
FD-W44 168,21<br />
FD-W8 129,24<br />
FD-WG4 129,24<br />
FD-WG4 J 138,95<br />
FD-WKZ1 232,78<br />
FD-WL41 232,89<br />
FD-WL42 232,89<br />
FD-WS8 129,24<br />
FD-WSG4 129,24<br />
FD-WT4 140,34<br />
FD-WT8 168,21<br />
FD-WV42 201,61<br />
FDP-1000 29,67<br />
FDP-1500 33,26<br />
FDP-500 26,27<br />
FDP-N1000 29,61<br />
FDP-N1500 33,91<br />
FDP-N500 25,78<br />
FR-WKZ11 215,17<br />
FT-500 41,10<br />
FT-500S4 81,55<br />
FT-60V 908,13<br />
FT-6V 735,54<br />
FT-A30 580,06<br />
FT-A30-5 667,11<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
Nimike Hinta EUR/kpl<br />
FT-A8 211,11<br />
FT-A8-5 244,10<br />
FT-A8J 227,01<br />
FT-AFM2 199,43<br />
FT-AFM2E 199,43<br />
FT-B8 57,00<br />
FT-E12 170,04<br />
FT-E22 164,13<br />
FT-F9-M5T3T 289,99<br />
FT-F902 292,11<br />
FT-F905 364,98<br />
FT-FM10 102,26<br />
FT-FM10L 352,65<br />
FT-FM2 39,58<br />
FT-FM20 164,92<br />
FT-FM2S 80,08<br />
FT-FM2S4 80,08<br />
FT-FM4 58,77<br />
FT-FM5 66,60<br />
FT-H13-FM2 142,71<br />
FT-H20-M1 286,97<br />
FT-H20W-M1 336,62<br />
FT-H20W-M2 366,61<br />
FT-H35-M2 436,92<br />
FT-H35-M2S6 495,38<br />
FT-J6 157,73<br />
FT-K8 216,50<br />
FT-KM1S2 155,91<br />
FT-KV1 335,88<br />
FT-KV8 288,79<br />
FT-L8Y 495,38<br />
FT-N500 43,50<br />
FT-N500S 79,78<br />
FT-N500S4 79,51<br />
FT-N8 35,98<br />
FT-NB8 51,58<br />
FT-NFM2 45,86<br />
FT-NFM2S 80,08<br />
FT-NFM2S4 80,08<br />
FT-P2 105,85<br />
FT-P40 77,06<br />
FT-P60 78,66<br />
FT-P80 77,06<br />
FT-P81X 160,13<br />
FT-PS1 101,88<br />
FT-R80 87,56<br />
FT-S500 39,58<br />
FT-SFM2 39,58<br />
FT-SFM2L 65,35<br />
FT-SFM2SV2 154,14<br />
FT-SNFM2 41,70<br />
FT-SNM1SV2 165,79<br />
FT-T80 65,65<br />
FT-V10 201,53<br />
FT-V22 174,53<br />
FT-V41 196,11<br />
FT-V8Y 577,23<br />
FT-W4 150,90<br />
FT-W8 129,24<br />
FT-WA30 727,04<br />
FT-WA30-5 870,87<br />
FT-WA8 222,68<br />
FT-WA8-5 367,27<br />
FT-WKV8 244,53<br />
FT-WS3 87,35<br />
FT-WS4 150,85<br />
FT-WS8 129,24<br />
FT-WS8L 208,61<br />
FT-WZ8 145,54<br />
FT-WZ8E 145,54<br />
50<br />
E
51<br />
E<br />
Anturit<br />
Nimike Hinta EUR/kpl<br />
FT-WZ8H 145,54<br />
FT-Z8 100,74<br />
FT-Z802Y 431,80<br />
FT-Z805Y 619,04<br />
FT-Z807Y 742,89<br />
FT-Z8E 108,33<br />
FT-Z8H 100,74<br />
FV-LE1 44,09<br />
FX-301 130,24<br />
FX-301-F 199,71<br />
FX-301-HS 265,30<br />
FX-301B 156,40<br />
FX-301BP 156,40<br />
FX-301G 156,40<br />
FX-301GP 156,40<br />
FX-301H 156,40<br />
FX-301HP 156,40<br />
FX-301P 130,24<br />
FX-301P-F 199,71<br />
FX-301P-HS 265,30<br />
FX-301PJ 195,40<br />
FX-305 265,30<br />
FX-305P 265,30<br />
FX-311 110,89<br />
FX-311B 156,40<br />
FX-311BP 156,40<br />
FX-311G 156,40<br />
FX-311GP 156,40<br />
FX-311P 110,89<br />
FX-LE1 12,93<br />
FX-LE2 88,43<br />
FX-MR1 30,54<br />
FX-MR2 52,75<br />
FX-MR3 44,39<br />
FX-MR5 67,78<br />
FX-MR6 87,35<br />
FX-SV1 21,01<br />
GL-12FX10 260,59<br />
GL-18H 38,68<br />
GL-18HB 38,68<br />
GL-18HI 38,68<br />
GL-18HL 43,14<br />
GL-18HLB 42,27<br />
GL-18HLI 43,14<br />
GL-6F 35,68<br />
GL-6FB 35,68<br />
GL-6FI 35,68<br />
GL-6FIB 35,68<br />
GL-6H 35,68<br />
GL-6HB 35,68<br />
GL-6HI 35,68<br />
GL-6HIB 35,68<br />
GL-8FBX10 324,48<br />
GL-8FIBX10 324,48<br />
GL-8FIX10 324,48<br />
GL-8FUBX10 324,48<br />
GL-8FUIBX10 364,62<br />
GL-8FUIX10 364,62<br />
GL-8FUX10 324,48<br />
GL-8FX10 324,48<br />
GL-8HBX10 371,43<br />
GL-8HIBX10 324,48<br />
GL-8HIX10 324,48<br />
GL-8HUBX10 345,44<br />
GL-8HUIBX10 364,62<br />
GL-8HUIX10 345,44<br />
GL-8HUX10 324,48<br />
GL-8HX10 324,48<br />
GL-N12F-C2X10 333,32<br />
GL-N12FB-PX10 260,73<br />
Automaatiokomponentit<br />
Nimike Hinta EUR/kpl<br />
GL-N12FBX10 260,59<br />
GL-N12FIBX10 260,59<br />
GL-N12FIX10 260,59<br />
GL-N12FPX10 260,59<br />
GL-N12FX10 260,59<br />
GL-N12HB-PX10 288,47<br />
GL-N12HPX10 288,47<br />
GL-N12HX10 288,47<br />
GXL-15F 48,86<br />
GXL-15F-P 48,86<br />
GXL-15F-P-C5 59,36<br />
GXL-15FB 48,86<br />
GXL-15FB-P 48,86<br />
GXL-15FI 48,86<br />
GXL-15FI-P 46,46<br />
GXL-15FIB 48,86<br />
GXL-15FIB-P 46,46<br />
GXL-15FLU 55,77<br />
GXL-15FLU-C5 62,06<br />
GXL-15FLUB 55,77<br />
GXL-15FLUI 55,77<br />
GXL-15FLUIB 55,77<br />
GXL-15FU 50,71<br />
GXL-15FUB 50,71<br />
GXL-15FUI 51,74<br />
GXL-15H 56,34<br />
GXL-15HL 61,76<br />
GXL-15HLB 61,76<br />
GXL-15HLI 61,76<br />
GXL-15HLIB 61,76<br />
GXL-15HLU 55,77<br />
GXL-15HLUB 55,77<br />
GXL-15HLUI 55,77<br />
GXL-15HLUIB 55,77<br />
GXL-15HU 50,71<br />
GXL-8F 41,70<br />
GXL-8F-R 49,16<br />
GXL-8F-R-C5 66,06<br />
GXL-8FB 41,70<br />
GXL-8FB-R 49,16<br />
GXL-8FI 41,70<br />
GXL-8FIB 41,70<br />
GXL-8FU 46,16<br />
GXL-8FU-C5 53,40<br />
GXL-8FU-R 50,71<br />
GXL-8FU-R-C5 63,61<br />
GXL-8FUB 46,16<br />
GXL-8FUI 46,16<br />
GXL-8FUI-R-C5 63,61<br />
GXL-8FUIB 46,16<br />
GXL-8H 41,70<br />
GXL-8HB 41,70<br />
GXL-8HI 41,70<br />
GXL-8HIB 41,70<br />
GXL-8HU 46,16<br />
GXL-8HUB 46,16<br />
GXL-8HUI 46,16<br />
GXL-8HUIB 46,16<br />
GXL-N12F 47,99<br />
GXL-N12F-P 47,99<br />
GXL-N12F5 50,84<br />
GXL-N12FB 47,99<br />
GXL-N12FB-P 47,99<br />
GXL-N12FI 47,99<br />
GXL-N12FI-P 47,99<br />
GXL-N12FIB 47,99<br />
GXL-N12FIB-P 47,99<br />
GXL-N12FTI-P 40,72<br />
GXL-N12FTP 43,50<br />
NA1-11 776,64<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
Nimike Hinta EUR/kpl<br />
NA1-11-PN 776,64<br />
PM-F24 18,05<br />
PM-F24-C3 24,88<br />
PM-F44 18,05<br />
PM-F44-C3 25,53<br />
PM-F44P 18,05<br />
PM-F44P-C3 25,53<br />
PM-F54 14,07<br />
PM-F54P 14,07<br />
PM-K24 18,05<br />
PM-K24-C3 24,88<br />
PM-K24R 27,33<br />
PM-K44 17,34<br />
PM-K44-C3 24,88<br />
PM-K44P 17,34<br />
PM-K44P-C3 24,88<br />
PM-K53 15,32<br />
PM-K53-C1 24,77<br />
PM-K53B 15,32<br />
PM-K53B-C1 24,77<br />
PM-K54 13,75<br />
PM-K54P 13,75<br />
PM-L24 18,05<br />
PM-L24-C3 24,88<br />
PM-L24-R 27,25<br />
PM-L44 17,34<br />
PM-L44-C3 24,88<br />
PM-L44P 17,34<br />
PM-L44P-C3 24,88<br />
PM-L53 19,79<br />
PM-L53-C1 24,91<br />
PM-L53B 19,79<br />
PM-L53B-C1 24,91<br />
PM-L54 13,75<br />
PM-L54P 13,75<br />
PM-R24 18,05<br />
PM-R24-C3 24,88<br />
PM-R24-R 27,16<br />
PM-R44 18,05<br />
PM-R44-C3 25,53<br />
PM-R44P 18,05<br />
PM-R44P-C3 25,53<br />
PM-R54 14,07<br />
PM-R54P 14,07<br />
PM-T44 17,34<br />
PM-T44-C3 24,88<br />
PM-T44P 17,34<br />
PM-T44P-C3 24,88<br />
PM-T53 19,79<br />
PM-T53-C1 24,91<br />
PM-T53B 19,79<br />
PM-T53B-C1 24,91<br />
PM-T54 13,75<br />
PM-T54P 13,75<br />
PM-U24 18,05<br />
PM-U24-C3 24,88<br />
PM-U24-R 27,25<br />
PM-Y44 18,05<br />
PM-Y44-C3 25,53<br />
PM-Y44P 18,05<br />
PM-Y44P-C3 25,53<br />
PM-Y54 14,07<br />
PM-Y54P 14,07<br />
PM2-LF10 38,38<br />
PM2-LF10B 38,38<br />
PM2-LF10B-C1 63,28<br />
PM2-LH10 38,38<br />
PM2-LH10B 38,38<br />
PM2-LL10 38,38<br />
PM2-LL10B 38,38
Ledit, automaatiokomponentit<br />
Teollisuusindikaattorit<br />
Automaatiokomponentit<br />
• 22,5 mm teollisuusindikaattorit integroiduilla ledeillä<br />
• IP65-suojatut, iskunkestävät tasapintaiset indikaattorit sisältävät<br />
kiinteän ledin<br />
• erittäin pieni tehonkulutus<br />
• ruuviliitäntä, varastomalleina 24V, 130V ja 230V mallit<br />
• tehdastilauksena myös 6, 12, 36, 48- ja 380V -mallit<br />
• punainen, oranssi, vihreä, sininen ja valkoinen väri<br />
Yli 1000 kpl kokonaismäärät tarjoamme erikseen.<br />
Samaan sarjaan nyt myös teollisuussummeri!<br />
Delixi, 16mm asennusaukko<br />
Nimike Väri Käyttöjännite Hinta EUR/kpl Hinta EUR/kpl Hinta EUR/kpl<br />
1-99 kpl erä 100-499 kpl erä 500-999 kpl erä<br />
AD22-16DS23-BLUE sininen 24VDC 2,90 2,17 1,45<br />
AD22-16DS23-GREEN vihreä 24VDC 2,90 2,17 1,45<br />
AD22-16DS23-ORANGE oranssi 24VDC 2,90 2,17 1,45<br />
AD22-16DS23-RED punainen 24VDC 2,90 2,17 1,45<br />
AD22-16DS23-WHITE valkoinen 24VDC 2,90 2,17 1,45<br />
AD22-16DS31-BLUE sininen 230VAC 2,90 2,17 1,45<br />
AD22-16DS31-GREEN vihreä 230VAC 2,90 2,17 1,45<br />
AD22-16DS31-ORANGE oranssi 230VAC 2,90 2,17 1,45<br />
AD22-16DS31-RED punainen 230VAC 2,90 2,17 1,45<br />
AD22-16DS31-WHITE valkoinen 230VAC 2,90 2,17 1,45<br />
Delixi, 22,5mm asennusaukko<br />
Nimike Väri Käyttöjännite Hinta EUR/kpl Hinta EUR/kpl Hinta EUR/kpl<br />
1-99 kpl erä<br />
100-499 kpl erä 500-999 kpl erä<br />
AD22-22DRG-230 puna-vihreä 230VAC 4,40 3,30 2,20<br />
AD22-22DS-BLUE-230 sininen 230VAC 2,80 2,10 1,40<br />
AD22-22DS-BLUE-24 sininen 24VDC 2,80 2,10 1,40<br />
AD22-22DS-GREEN-230 vihreä 230VAC 2,80 2,10 1,40<br />
AD22-22DS-GREEN-24 vihreä 24VDC 2,80 2,10 1,40<br />
AD22-22DS-ORANGE-230 oranssi 230VAC 2,80 2,10 1,40<br />
AD22-22DS-ORANGE-24 oranssi 24VDC 2,80 2,10 1,40<br />
AD22-22DS-RED-230 punainen 230VAC 2,80 2,10 1,40<br />
AD22-22DS-RED-24 punainen 24VDC 2,80 2,10 1,40<br />
AD22-22DS-WHITE-230 valkoinen 230VAC 2,80 2,10 1,40<br />
AD22-22DS-WHITE-24 valkoinen 24VDC 2,80 2,10 1,40<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
52<br />
E
53<br />
E<br />
Ledit, automaatiokomponentit<br />
Solitronics, 22,5mm asennusaukko<br />
230 VAC teollisuusindikaattorit<br />
Automaatiokomponentit<br />
Nimike Väri Virrankulutus Hinta EUR/kpl Hinta EUR/kpl Hinta EUR/kpl<br />
1-99 kpl erä<br />
100-499 kpl erä 500-999 kpl erä<br />
SEL-LD-22D-230V-AMBER oranssi 20 mA 2,80 2,10 1,40<br />
SEL-LD-22D-230V-BLUE sininen 20 mA 6,80 5,10 4,08<br />
SEL-LD-22D-230V-GREEN vihreä 20 mA 2,80 2,10 1,40<br />
SEL-LD-22D-230V-RED punainen 20 mA 2,80 2,10 1,40<br />
SEL-LD-22D-230V-WHITE valkoinen 20 mA 3,50 2,62 2,10<br />
24 VAC/DC teollisuusindikaattorit<br />
Nimike Väri Virrankulutus Hinta EUR/kpl Hinta EUR/kpl Hinta EUR/kpl<br />
1-99 kpl erä<br />
100-499 kpl erä 500-999 kpl erä<br />
SEL-22D-24V-AMBER oranssi 80 mA 2,80 2,10 1,40<br />
SEL-22D-24V-BLUE sininen 20 mA 6,80 5,10 4,08<br />
SEL-22D-24V-GREEN vihreä 80 mA 2,80 2,10 1,40<br />
SEL-22D-24V-RED punainen 80 mA 2,80 2,10 1,40<br />
SEL-22D-24V-WHITE valkoinen 20 mA 3,50 2,62 2,10<br />
130 VAC teollisuusindikaattorit<br />
Nimike Väri Virrankulutus Hinta EUR/kpl Hinta EUR/kpl Hinta EUR/kpl<br />
1-99 kpl erä<br />
100-499 kpl erä 500-999 kpl erä<br />
SEL-LD-22D-130V-AMBER oranssi 20 mA 2,80 2,10 1,40<br />
SEL-LD-22D-130V-BLUE sininen 20 mA 6,80 5,10 4,08<br />
SEL-LD-22D-130V-GREEN vihreä 20 mA 2,80 2,10 1,40<br />
SEL-LD-22D-130V-RED punainen 20 mA 2,80 2,10 1,40<br />
SEL-LD-22D-130V-WHITE valkoinen 20 mA 3,50 2,62 2,10<br />
Muut teollisuusindikaattori-tuotteet<br />
Nimike Tyyppi Hinta EUR/kpl Hinta EUR/kpl Hinta EUR/kpl<br />
1-99 kpl erä<br />
100-499 kpl erä 500-999 kpl erä<br />
SEL-22D-BZ-24 summeri 24V 5,50 4,12 3,30<br />
SEL-22D-MT työkalu yo. tuotteiden kiristykseen 4,90 3,67 3,43<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
Solitronics
Ledit, automaatiokomponentit<br />
Jumboledit, Oshino<br />
Oshino jumboledejä on varasto-ohjelmassa seuraavasti:<br />
RFL-2250 sarja on IP-67 suojattu indikaattori 24VDC ja 230VAC<br />
käyttöön,erikoiskirkas 20 mm led 22,5 mm aukkoon.<br />
(Yli 10.000 kpl kokonaismäärät tarjoamme erikseen)<br />
Sininen väri tehdastilauksena, käy myös 220-230 VDC -käyttöön, sis.<br />
sammutuspiirin.<br />
Indikaattorit, Oshino<br />
Vandalproof IP65<br />
Automaatiokomponentit<br />
Nimike Väri Koko/liitäntä Hinta EUR/kpl Hinta EUR/kpl Hinta EUR/kpl Hinta EUR/kpl<br />
1-99 kpl erä 100-499 kpl erä 500-999 kpl erä 1000- kpl erä<br />
RFL-22501SG-230 230VAC Vihreä ruuviliitos 33,00 24,75 23,10 19,80<br />
RFL-22501SG-24 24V Vihreä ruuviliitos 33,00 24,75 23,10 19,80<br />
RFL-22501SR-230 230VAC Punainen ruuviliitos 28,50 21,38 19,95 17,10<br />
RFL-22501SR-24 24V Punainen ruuviliitos 27,00 20,25 18,90 16,20<br />
RFL-22501SW-230 230VAC Valkoinen ruuviliitos 39,00 29,25 27,30 23,40<br />
RFL-22501SW-24 24V Valkoinen ruuviliitos 37,50 28,13 26,25 22,50<br />
RFL-22501SY-230 230VAC Keltainen ruuviliitos 28,50 21,38 19,95 17,10<br />
RFL-22501SY-24 24V Keltainen ruuviliitos 27,00 20,25 18,90 16,20<br />
Oshino RFL-sarja<br />
6 ja 8 mm aukkoihin sopivat RFL-sarjan metallikuoriset<br />
indikaattorit varastostamme seuraavasti:<br />
(Yli 1000 kpl kokonaismäärät tarjoamme erikseen.)<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.oshino-lamps.de<br />
54<br />
E
55<br />
E<br />
Ledit, automaatiokomponentit<br />
RFL-sarja, 8 mm aukkoon 5 mm ledillä<br />
Automaatiokomponentit<br />
Nimike Väri Jännite Hinta EUR/kpl Hinta EUR/kpl Hinta EUR/kpl<br />
1-99 kpl erä<br />
100-499 kpl erä 500-999 kpl erä<br />
RFL-500B3 Sininen 24-28V 7,90 5,93 5,53<br />
RFL-500G Vihreä 2V 2,42 1,82 1,69<br />
RFL-500G1 Vihreä 5-6V 5,55 4,16 3,89<br />
RFL-500G2 Vihreä 12-14V 5,55 4,16 3,89<br />
RFL-500G3 Vihreä 24-28V 5,55 4,16 3,89<br />
RFL-500G3-IP67 Vihreä, vesitiivis 24-28V 6,50 4,88 4,55<br />
RFL-500R Punainen 2V 2,42 1,82 1,69<br />
RFL-500R1 Punainen 5-6V 5,55 4,16 3,89<br />
RFL-500R2 Punainen 12-14V 5,55 4,16 3,89<br />
RFL-500R3 Punainen 24-28V 5,55 4,16 3,89<br />
RFL-500R3-IP67 Punainen, vesitiivis 24-28V 6,50 4,88 4,55<br />
RFL-500RG Puna/vihreä 2V, bi-polaarinen 5,55 4,16 3,89<br />
RFL-500RGC3 Puna/vihreä 24V, kolmejalkaa 6,56 4,92 4,59<br />
RFL-500W3 Valkoinen 24-28V 10,00 7,50 7,00<br />
RFL-500Y Keltainen 2V 2,42 1,82 1,69<br />
RFL-500Y1 Keltainen 5-6V 5,55 4,16 3,89<br />
RFL-500Y2 Keltainen 12-14V 5,55 4,16 3,89<br />
RFL-500Y3 Keltainen 24-28V 5,55 4,16 3,89<br />
RFL-500Y3-IP67 Keltainen, vesitiivis 24-28V 6,50 4,88 4,55<br />
RFL-sarja, 6 mm aukkoon 3 mm ledillä<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.oshino-lamps.de<br />
Nimike Väri Jännite Hinta EUR/kpl<br />
Hinta EUR/kpl Hinta EUR/kpl<br />
1-99 kpl erä<br />
100-499 kpl erä 500-999 kpl erä<br />
RFL-300G Vihreä 2V 2,42 1,82 1,69<br />
RFL-300G1 Vihreä 5-6V 5,55 4,16 3,89<br />
RFL-300G2 Vihreä 12-14V 5,55 4,16 3,89<br />
RFL-300G3 Vihreä 24-28V 5,55 4,16 3,89<br />
RFL-300R Punainen 2V 2,42 1,82 1,69<br />
RFL-300R1 Punainen 5-6V 5,55 4,16 3,89<br />
RFL-300R2 Punainen 12-14V 5,55 4,16 3,89<br />
RFL-300R3 Punainen 24-28V 5,55 4,16 3,89<br />
RFL-300Y Keltainen 2V 2,42 1,82 1,69<br />
RFL-300Y1 Keltainen 5-6V 5,55 4,16 3,89<br />
RFL-300Y2 Keltainen 12-14V 5,55 4,16 3,89<br />
RFL-300Y3 Keltainen 24-28V 5,55 4,16 3,89
Ledit, automaatiokomponentit<br />
Oshino MD-sarja<br />
4,4 ja 6,35 mm -aukkoihin sopivia MD-sarjan snap-in<br />
indikaattoreita löytyy varastostamme seuraavasti:<br />
Musta muovirunko, paneeliasennettava.<br />
Yli 1000 kpl kokonaismäärät tarjoamme erikseen.<br />
Johtimet norm 150 mm, saatavana myös muita pituuksia.<br />
MD-sarja, 6,35 mm aukkoon 5 mm ledillä<br />
Automaatiokomponentit<br />
Nimike Väri Jännite Hinta EUR/kpl<br />
Hinta EUR/kpl Hinta EUR/kpl<br />
1-99 kpl erä<br />
100-499 kpl erä 500-999 kpl erä<br />
OL-MD-557G Vihreä piikein 2,1V 1,51 1,13 1,06<br />
OL-MD-557R Punainen piikein 2,1V 1,51 1,13 1,06<br />
OL-MD-557Y Keltainen piikein 2,1V 1,51 1,13 1,06<br />
OL-MD-567G Vihreä johtimin 2,1V 1,82 1,37 1,27<br />
OL-MD-567R Punainen johtimin 2,1V 1,82 1,37 1,27<br />
OL-MD-567Y Keltainen johtimin 2,1V 1,82 1,37 1,27<br />
OL-MD-577G1 Vihreä johtimin 5-6V 1,92 1,44 1,34<br />
OL-MD-577G2 Vihreä johtimin 12-14V 1,92 1,44 1,34<br />
OL-MD-577G3 Vihreä johtimin 24-28V 1,92 1,44 1,34<br />
OL-MD-577R1 Punainen johtimin 5-6V 1,92 1,44 1,34<br />
OL-MD-577R2 Punainen johtimin 12-14V 1,92 1,44 1,34<br />
OL-MD-577R3 Punainen johtimin 24-28V 1,92 1,44 1,34<br />
OL-MD-577UB3 Sininen johtimin 24-28V 6,05 4,54 4,24<br />
OL-MD-577Y1 Keltainen johtimin 5-6V 1,92 1,44 1,34<br />
OL-MD-577Y2 Keltainen johtimin 12-14V 1,92 1,44 1,34<br />
OL-MD-577Y3 Keltainen johtimin 24-28V 1,92 1,44 1,34<br />
MD-sarja, 4,4 mm aukkoon 3 mm ledillä<br />
Nimike Väri Jännite Hinta EUR/kpl Hinta EUR/kpl Hinta EUR/kpl<br />
1-99 kpl erä<br />
100-499 kpl erä 500-999 kpl erä<br />
OL-MD-302G Vihreä piikein 2,1V 1,01 0,76 0,71<br />
OL-MD-302R Punainen piikein 2,1V 1,01 0,76 0,71<br />
OL-MD-302Y Keltainen piikein 2,1V 1,01 0,76 0,71<br />
OL-MD-323G Vihreä johtimin 2,1V 1,85 1,39 1,30<br />
OL-MD-323R Punainen johtimin 2,1V 1,85 1,39 1,30<br />
OL-MD-323Y Keltainen johtimin 2,1V 1,85 1,39 1,30<br />
OL-MD-325G1 Vihreä johtimin 5-6V 2,19 1,64 1,53<br />
OL-MD-325G2 Vihreä johtimin 12-14V 2,19 1,64 1,53<br />
OL-MD-325G3 Vihreä johtimin 24-28V 2,19 1,64 1,53<br />
OL-MD-325R1 Punainen johtimin 5-6V 2,19 1,64 1,53<br />
OL-MD-325R2 Punainen johtimin 12-14V 2,19 1,64 1,53<br />
OL-MD-325R3 Punainen johtimin 24-28V 2,19 1,64 1,53<br />
OL-MD-325Y1 Keltainen johtimin 5-6V 2,19 1,64 1,53<br />
OL-MD-325Y2 Keltainen johtimin 12-14V 2,19 1,64 1,53<br />
OL-MD-325Y3 Keltainen johtimin 24-28V 2,19 1,64 1,53<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.oshino-lamps.de<br />
56<br />
E
57<br />
E<br />
Ledit, automaatiokomponentit<br />
MD-sarja, mittakuvat<br />
Automaatiokomponentit<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.<br />
www.oshino-lamps.de
