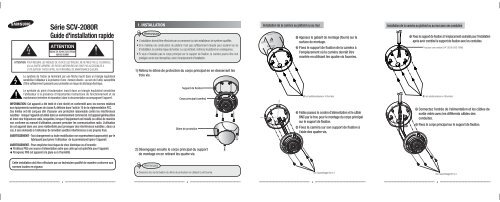

<strong>Série</strong> <strong>SCV</strong>-<strong>2080R</strong><br />
<strong>Guide</strong> <strong>d'installation</strong> <strong>rapide</strong><br />
ATTENTION<br />
RISQUE DE ECHOC ELECTRIQUE<br />
NEPAS OUVRIR<br />
ATTENTION: POUR REDUIRE LES RISQUES DE CHOCS ELECTRIQUES, NE RETIREZ PAS LE COUVERCLE<br />
(OU LA PARTIE ARRIERE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A<br />
L’UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE.<br />
Le symbole de l’éclair se terminant par une flèche inscrit dans un triangle équilatéral<br />
sensibilise l'utilisateur à la présence d’une « tension élevée » au sein de l’unité, susceptible<br />
d’être suffisamment puissante pour présenter un risque de décharge électrique.<br />
Le symbole du point d'exclamation inscrit dans un triangle équilatéral sensibilise<br />
l'utilisateur à la présence d'importantes instructions de fonctionnement et de<br />
maintenance (entretien et réparation) dans la documentation accompagnant l'appareil.<br />
1. INSTALLATION<br />
Remarques<br />
• L'installation devrait être effectuée par un personnel ou des installateurs de système qualifiés.<br />
• Si le matériau de construction du plafond n'est pas suffisamment robuste pour soutenir les vis<br />
<strong>d'installation</strong>, la caméra risque de tomber. Le cas échéant, renforcez le plafond en conséquence.<br />
• Si vous n'installez pas le corps principal sur le support de fixation, la caméra pourra être non<br />
protégée contre les intempéries, selon l'emplacement <strong>d'installation</strong>.<br />
1) Retirez le dôme de protection du corps principal en en desserrant les<br />
trois vis.<br />
Support de fixation<br />
Corps principal (caméra)<br />
Installation de la caméra au plafond ou au mur<br />
Apposez le gabarit de montage (fourni) sur la<br />
surface de montage.<br />
Fixez le support de fixation de la caméra à<br />
l'emplacement où la caméra devrait être<br />
montée en utilisant les quatre vis fournies.<br />
Ø5 vis autotaraudeuses x 4 (fournies)<br />
Installation de la caméra au plafond ou au mur avec ses conduites<br />
Fixez le support de fixation à l'emplacement souhaité pour l'installation<br />
après avoir combiné le support de fixation avec les conduites.<br />
Trou pour une conduite 3/4º (JIS B 0202-1966)<br />
Ø5 vis autotaraudeuse x 4 (fournies)<br />
INFORMATION-Cet appareil a été testé et s’est révélé en conformité avec les normes relatives<br />
aux équipements numériques de classe A, définies dans l’article 15 de la réglementation FCC.<br />
Ces limites ont été conçues afin d’assurer une protection raisonnable contre les interférences<br />
nuisibles lorsque l'appareil est utilisé dans un environnement commercial. Cet appareil génère,utilise<br />
et émet des fréquences radio, lesquelles, lorsque l'équipement est installé ou utilisé de manière<br />
non conforme au manuel d’utilisation, peuvent perturber les communications radio. L’utilisation<br />
de cet appareil dans une zone résidentielle peut provoquer des interférences nuisibles ; dans ce<br />
cas, il sera demandé à l’utilisateur de remédier auxdites interférences à ses propres frais.<br />
AVERTISSEMENT - Tout changement ou toute modification non expressément approuvé(e) par le<br />
fabriquant peut priver l'utilisateur de la permissiond'opérer l'appareil.<br />
AVERTISSEMENT -Pour empêcher tout risque de choc électrique ou d'incendie :<br />
N'utilisez PAS une source d'alimentation autre que celle qui est spécifiée pour l'appareil.<br />
N'exposez PAS cet appareil à la pluie ou à l'humidité.<br />
Dôme de protection<br />
Faites passez le cordon d'alimentation et le câble<br />
BNC par le trou pour le montage du corps principal<br />
sur le support de fixation.<br />
Fixez la caméra sur son support de fixation à<br />
l'aide des quatre vis.<br />
Connectez l'entrée de l'alimentation et les câbles de<br />
sortie vidéo avec les différents câbles des<br />
conduites.<br />
Fixez le corps principal sur le support de fixation.<br />
2) Désengagez ensuite le corps principal du support<br />
de montage en en retirant les quatre vis.<br />
Cette installation doit être effectuée par un technicien qualifié de manière conforme aux<br />
normes locales en vigueur.<br />
Remarques<br />
• Desserrez les vis de fixation du dôme de protection en utilisant la clé fournie.<br />
Vis d’assemblage M4 x 4<br />
Vis d’assemblage M4 x 4<br />
1<br />
2<br />
3<br />
4
2. SPÉCIFIEZ LES RÉGLAGES DE PANORAMIQUE, D'INCLINAISON ET DE<br />
ROTATION TOUT EN OBSERVANT L'ÉCRAN<br />
170º<br />
145º 195º<br />
73º<br />
Socle de rotation<br />
Socle d'inclinaison<br />
Remarques<br />
• Lors du réglage de l'angle de rotation, desserrez la vis de soutien du socle de rotation tel<br />
qu'indiqué dans la Figure A. Puis resserrez à nouveau la vis.<br />
• Lors du réglage de l'angle d'inclinaison, il suffit de tenir le socle d'inclinaison et de régler l'angle<br />
d'inclinaison.<br />
• Lors du réglage de l'angle de panoramique, desserrez les vis de soutien du socle de panoramique<br />
tel qu'indiqué dans la Figure B. Puis resserrez à nouveau les vis.<br />
3. RÉINSTALLEZ LE DÔME DE PROTECTION SUR LE CORPS PRINCIPAL<br />
Support de fixation<br />
Corps principal (caméra)<br />
MEMO<br />
Vis de soutien du socle de rotation<br />
Socle<br />
panoramique<br />
-170º<br />
1) Vous pouvez orienter la caméra dans la direction de votre choix en réglant les mécanismes<br />
de panoramique, d'inclinaison et de rotation.<br />
• Le socle de panoramique progresse d'un angle de 170º dans chaque direction et d'un<br />
angle total de 340º.<br />
• Le socle d'inclinaison couvre un angle total de 146º (soit un angle de 73º de chaque côté).<br />
• La plage de valeurs des angles du socle de rotation est identique à celle du socle de<br />
panoramique. Cependant, les plages des valeurs des angles latéraux sont respectivement<br />
de 195º et de 145º<br />
2) Méthode de réglage<br />
• Dans le cas d'une installation murale<br />
Après avoir fixé la caméra au mur, réglez l'angle de panoramique de sorte que la<br />
caméra puisse faire face à l'écran lors de ses différentes positions d'inclinaison.<br />
Réglez ensuite l'angle d'inclinaison en faisant tourner le socle d'inclinaison.<br />
Desserrez la vis de soutien du socle de rotation et réglez le socle de rotation sur la<br />
position la mieux adaptée à la surveillance.<br />
Resserrez la vis de soutien du socle de rotation.<br />
• Dans le cas d'une installation au plafond<br />
Après avoir fixé la caméra au plafond, réglez l'angle de panoramique afin de l'adapter à<br />
la surveillance en faisant tourner le socle de panoramique en conséquence.<br />
Réglez ensuite l'angle d'inclinaison en faisant tourner le socle d'inclinaison.<br />
Poignée du socle<br />
de rotation<br />
<br />
<br />
Vis de soutien du socle de panoramique (Couleur : argent)<br />
• Lors du réglage de l'inclinaison, ne tenez pas l'objectif afin de prévenir tout choc éventuel. Tenez le socle<br />
d'inclinaison.<br />
Dôme de protection<br />
CONNEXION<br />
Utilisez une souce d'alimentation en CC de 12V / 4A.<br />
• Connexion à l'alimentation<br />
borne d'entrée d'alimentation<br />
borne de sortie vidéo<br />
Câble de commande RS-485<br />
