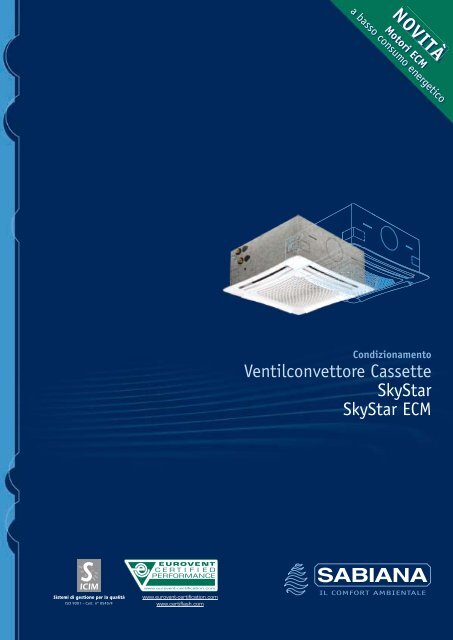

SkyStar ECM - Technicalshop

Sistemi di gestione per la qualità

ISO 9001 – Cert. n° 0545/4

www.eurovent-certification.com

www.certiflash.com

NOVITÀ

Motori ECM

a basso consumo energetico

Condizionamento

Ventilconvettore Cassette

SkyStar

SkyStar ECM

IL COMFORT AMBIENTALE

Versione

MD-600

• Capacità di raffrescamento totale alle seguenti condizioni:

- temperatura acqua +7°C (entrata) +12°C (uscita)

- temperatura aria +27°C b.s. +19°C b.u.

• Capacità di riscaldamento (imp. a 2 tubi) alle seguenti condizioni:

- temperatura acqua +50°C (entrata)

- temperatura aria +20°C

- portata acqua uguale a quella della prova di raffrescamento

INDICE

• SkyStar

• Introduzione Pag. 3

• Caratteristiche costruttive Pag. 4

• Certificazioni EUROVENT Pag. 5

• Emissioni Pag. 6

• Perdite di carico lato acqua Pag. 9

• Limiti di funzionamento Pag. 9

• Dimensioni e pesi Pag. 10

• Lanci d’aria Pag. 12

• Aria primaria Pag. 13

• Distribuzione dell’aria Pag. 13

• Accessori Pag. 14

• Filtro CRYSTALL Pag. 16

• Comandi elettronici a parete Pag. 20

• Sistema di regolazione wireless FreeSabiana Pag. 24

• Unità con telecomando a raggi infrarossi Pag. 26

• Batteria elettrica SK-E Pag. 29

• SkyStar ECM


• Caratteristiche costruttive Pag. 31

• Certificazioni EUROVENT Pag. 32

• Emissioni Pag. 33

• Perdite di carico lato acqua Pag. 35

• Limiti di funzionamento Pag. 35

• Dimensioni e Pesi Pag. 36

• Lanci d’aria Pag. 38

• Accessori Pag. 39

• Configurazione SK−ECM Pag. 41

• Comando a parete Pag. 42

• Configurazione SK−ECM−IR Pag. 44

• Telecomando con ricevitore e comando ETN/ECM Pag. 45

• SkyStar / SkyStar ECM

• Unità con scheda IR / ECM−IR Pag. 47

• Software di gestione di una rete di più ventilconvettori Pag. 48

• Accessori Maxinet 7 Pag. 50

• SkyStar MCT


• Dimensioni e Pesi Pag. 52

• Schema di montaggio Pag. 53

• Componenti dell’involucro Pag. 54

• Kit valvole Pag. 54

Sabiana partecipa al programma Eurovent di certificazione

delle prestazioni dei ventilconvettori. I dati ufficiali a cui riferirsi sono pubblicati sul sito

www.eurovent-certification.com e sul sito www.certiflash.com.

Le prestazioni misurate sono:

• Capacità di raffrescamento sensibile alle seguenti condizioni:


- temperatura aria +27°C b.s. +19°C b.u.

• Capacità di riscaldamento (imp. a 4 tubi) alle seguenti condizioni:


- temperatura aria +20°C

• Assorbimento del ventilatore • Perdita di pressione lato acqua • Potenza sonora ponderata

Introduzione

Design innovativo e di grande fascino, sette differenti modelli, grande flessibilità di controllo e

regolazione, facilità di manutenzione: il nuovo ventilconvettore cassette SkyStar è frutto di una

grande ricerca tecnica e stilistica mirata a proporre un prodotto d’avanguardia in termini di prestazioni,

silenziosità e flessibilità di regolazione.

La griglia di ripresa e diffusione dell’aria presenta un’estetica di altissimo pregio, assolutamente

innovativa, in grado di garantire ottime prestazioni aerauliche grazie a lunghi studi a calcolatore

e verifiche di laboratorio. Il colore proposto di serie è il bianco RAL 9003, altri colori sono disponibili

su richiesta.

Le dimensioni delle prime 4 grandezze rispettano la modularità 600x600 mm dei controsoffitti,

mentre le grandezze successive, di dimensioni 800x800 mm, privilegiano la silenziosità e l’ottimo

rapporto prezzo prestazioni di questi grandi modelli.

Ogni modello può essere fornito con una batteria singola (impianto a due tubi) ed eventuale resistenza

elettrica o con due batterie (impianto a 4 tubi). È possibile miscelare aria esterna con

aria ambiente e distribuire l’aria anche

in locali separati.

La pompa di evacuazione della condensa

è particolarmente silenziosa

con una prevalenza massima di

650 mm.

Oltre ai tradizionali sistemi di regolazione

della temperatura e delle velocità,

è prevista la possibilità di variare

in automatico la velocità del ventilatore,

di controllare più unità con un unico

comando, di installare la scheda

di controllo di ogni unità in un punto

remoto in modo da facilitare gli interventi

di manutenzione e di governare

il funzionamento di ciascuna unità

mediante singolo telecomando con

supervisione centralizzata su PC

(denominata Maxinet).

È inoltre possibile utilizzare un sistema

elettronico di comando e controllo

basato sulla comunicazione radio,

completamente wireless (senza fili),

denominato Free Sabiana, con grandi

vantaggi in termini di flessibilità di

installazione e di massima precisione

nella misura della temperatura

ambiente.

Infine ogni unità può essere fornita con

un motore elettronico a basso consumo

energetico,controllato da una scheda

inverter che consente una variazione

continua della portata dell’aria.


3

Caratteristiche costruttive

GRIGLIA DI RIPRESA E DIFFUSIONE DELL’ARIA

Griglie di ripresa, cornice ed alette di diffusione orientabili su ogni lato in materiale sintetico ABS.

Versione HTA : in ABS colore bianco RAL 9003

Versione HTB : con griglia di ripresa, cornice ed alette di un unico colore a scelta

Versione HTC : con griglia di ripresa ed alette di un colore a scelta e cornice in ABS colore bianco

RAL 9003

Versione HTD : con alette di un colore a scelta mentre la griglia di ripresa e la cornice sono in ABS

colore bianco RAL 9003

Versione MD-600 : griglia di ripresa in metallo colore RAL 9003, di dimensione 600x600, perfettamente

adattabile ai controsoffitti standard e senza parti in sovrapposizione (dimensione

800x800 non disponibile).

STRUTTURA INTERNA PORTANTE

In lamiera zincata con coibentazione termica interna (polietilene espanso a cellule chiuse spessore 10mm)

e una barriera anticondensa sulla parete esterna.

APPARECCHIATURA DI CONTROLLO

Costituita da una scatola esterna all’apparecchio al cui interno è collocata la scheda elettronica di controllo

i cui morsetti per il collegamento risultano facilmente raggiungibili.

GRUPPO VENTILANTE

Il gruppo motore-ventola, sospeso su antivibranti, risulta essere particolarmente silenzioso.

La ventola, di tipo radiale a singola aspirazione, è studiata in modo da ottimizzare le prestazioni utilizzando

pale a profilo alare con una particolare sagoma che riduce le turbolenze incrementandone l’efficienza

e riducendo la rumorosità.

Le ventole sono accoppiate ad un motore elettrico monovelocità con caratteristiche degli avvolgimenti

progettati per ottimizzare i rendimenti e contenere i consumi energetici.

Il motore è di tipo monofase tensione 230V / 50 Hz, isolamento B e klixon integrato.

La variazione di velocità del ventilatore avviene con l’impiego di autotrasformatore a 6 diverse tensioni in

uscita. Gli apparecchi utilizzano, come standard, 3 velocità predefinite in accordo con le tabelle riportate

nelle pagine seguenti con la possibilità, in fase di messa a punto dell’impianto, di poterle modificare.

BATTERIA DI SCAMBIO

È costituita con tubi di rame ed alette di alluminio fissate ai tubi con procedimento di mandrinatura meccanica

e sagomata opportunamente.

In esecuzione a 1, 2 o 3 ranghi nella versione impianto a due tubi e 2+1 ranghi per impianto a quattro

tubi (il rango caldo si trova nella posizione interna).

Per gli impianti a 4 tubi vengono proposte due serie diverse: la serie SK 04, SK 14, SK 24, SK 34, SK 44,

SK 54, SK 64 che privilegia il riscaldamento, e la serie SK 26, SK 36, SK 56, SK 66 che privilegia il raffreddamento.

Lo scambiatore non è adatto ad essere utilizzato in atmosfere corrosive o in tutti quegli ambienti in cui

si possano generare corrosioni nei confronti dell’alluminio.

BACINELLA RACCOGLI CONDENSA

In ABS termo-accoppiato con polistirolo espanso ad alta densità, con passaggi aria preformati opportunamente

sagomati per ottimizzare il passaggio dell’aria.

Classe di reazione al fuoco B2 secondo le norme DIN 4102.

FILTRO

Filtro sintetico rigenerabile lavabile, facilmente accessibile.

POMPA DI EVACUAZIONE CONDENSA

Pompa di tipo centrifugo con prevalenza utile di 650mm, comandata direttamente dalla scheda elettronica

a cui è abbinato un sistema a galleggiante per il controllo del livello condensa e di allarme.

GRUPPO VALVOLE

A due o tre vie, di tipo ON-OFF complete di raccordi e detentori.

4

SkyStar

Certificazioni EUROVENT

Caratter. tecniche principali

Impianto a due tubi. Le prestazioni sono riferite alle seguenti condizioni di funzionamento:

RAFFREDDAMENTO (funzionamento estivo)

Temperatura aria: + 27°C b.s., + 19°C b.u.

Temperatura acqua: + 7°C entrata + 12°C uscita

MODELLO

Velocità

Portata aria m 3 /h

Raffreddam. resa totale (E) kW

Raffreddam. resa sens. (E) kW

Riscaldamento (E) kW

Portata acqua l/h

∆P Raffreddamento (E) kPa

∆P Riscaldamento (E) kPa

Potenza sonora Lw (E) dB(A)

Pressione sonora Lp (*) dB(A)

Assorb. motore (E)

W

A

Cont. acqua batteria l

Dimensioni mm

1

SK 02

2 3

310

1,27

1,01

1,62

219

4,5

4,0

33

24

25

0,11

310

1,51

1,15

260

6,0

1,96

169

6,5

33

24

25

0,11

420

1,63

1,32

2,12

280

7,0

6,0

40

31

32

0,15

0,8

420

1,96

1,55

337

10,0

2,54

219

10,5

40

31

32

0,15

610

1,98

1,64

2,64

340

10,0

9,0

49

40

57

0,27

610

2,33

1,90

401

13,5

3,03

261

14,5

49

40

57

0,27

SK 12 SK 22 SK 32 SK 42 SK 52 SK 62

1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3

310

1,84

1,35

2,22

316

4,9

4,1

33

24

25

0,11

310

1,85

1,34

318

4,6

2,43

209

5,7

33

24

25

0,11

420

2,34

1,75

2,90

402

7,6

6,3

40

31

32

0,15

520

2,68

2,04

3,35

461

9,7

8,2

45

36

44

0,20

320

2,25

1,57

2,56

387

4,6

3,5

33

24

25

0,11

500

3,34

2,39

3,93

574

9,4

7,3

45

36

44

0,20

710

4,33

3,18

5,23

745

15,1

11,4

53

44

68

0,32

430

2,94

2,08

3,43

506

7,5

6,7

41

32

32

0,15

610

3,88

2,81

4,63

667

12,4

11,2

49

40

57

0,27

880

5,02

3,74

6,17

863

19,7

17,7

59

50

90

0,45

630

4,21

3,03

5,12

724

10,9

6,7

33

24

33

0,15

820

4,91

3,58

6,03

845

14,3

9,9

40

31

48

0,23

1140

6,16

4,59

7,77

1060

21,6

15,1

48

39

77

0,36

710

5,31

3,46

5,61

913

9,4

7,9

34

25

42

0,18

970

6,78

4,48

7,34

1166

14,7

12,4

40

31

63

0,28

1500

9,51

6,48

10,71

1636

26,9

23,0

53

44

120

0,53

710

5,31

3,71

6,13

913

9,4

7,9

34

25

42

0,18

1280

8,45

6,09

10,30

1453

21,8

18,6

48

39

95

0,42

1,4 2,1 2,1 3,0 4,0

4,0

575 x 575 x 275

820 x 820 x 303

MODELLO SK 04 SK 14 SK 24 SK 26 SK 34 SK 36

1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3

Velocità












W

A

Cont. acqua batteria freddo l

Cont. acqua batteria caldo l

Dimensioni mm

1,0

0,6

420

2,36

1,71

406

6,9

3,02

260

8,5

40

31

32

0,15

1,4

0,7

520

2,70

1,98

464

8,8

3,46

298

10,8

45

36

44

0,20

320

1,85

1,34

318

4,6

2,43

209

5,7

33

24

25

0,11

500

2,65

1,98

456

8,8

3,46

298

10,8

45

36

44

0,20

710

3,34

2,56

574

13,4

4,40

378

16,6

53

44

68

0,32

320

2,09

1,49

359

4,0

1,98

170

3,6

33

24

25

0,11

575 x 575 x 275

MODELLO SK 44 SK 54 SK 56 SK 64 SK 66

1 2 3 1 2 3 1 2 3 1 2 3 1 2 3

Velocità












W

A

Cont. acqua batteria freddo l

Cont. acqua batteria caldo l

Dimensioni mm

630

4,14

2,96

712

8,8

5,91

508

9,8

33

24

33

0,15

820

5,03

3,65

865

12,5

7,19

618

14,0

40

31

48

0,23

3,0

1,4

1140

6,34

4,69

1090

18,9

9,10

783

21,4

48

39

77

0,36

710

4,52

3,25

777

10,3

6,45

555

11,5

34

25

42

0,18

970

5,66

4,15

974

15,4

8,10

697

17,4

40

31

63

0,28

3,0

1,4

1500

7,71

5,83

1326

26,9

11,00

946

29,9

53

44

120

0,53

710

4,99

3,53

858

9,0

5,23

450

6,5

34

25

42

0,18

RISCALDAMENTO (funzionamento invernale)

Temperatura aria: + 20°C

Temperatura acqua: + 50°C entrata

portata acqua uguale a quella circuitata nel funzionam. estivo

Impianto a quattro tubi. Le prestazioni sono riferite alle seguenti condizioni di funzionamento:




www.eurovent-certification.com

www.certiflash.com

1,4

0,7

970

6,33

4,55

1089

14,0

6,42

552

9,2

40

31

63

0,28

1500

8,77

6,49

1508

25,0

8,56

736

15,3

53

44

120

0,53

3,6

1,1

820 x 820 x 303

710

4,52

3,25

777

10,3

6,45

555

11,5

34

25

42

0,18

500

3,06

2,24

526

7,0

2,71

233

6,0

45

36

44

0,20

1,7

0,5

1280

6,93

5,18

1192

22,1

9,98

858

25,3

48

39

95

0,42

3,0

1,4





(E) = Prestazioni certificate Eurovent.

(*) = Il livello di pressione sonora {PONDERATO dB(A)} è inferiore a quello di potenza di 9 dB(A) per ambiente di volume pari a 100 m 3 e tempo di riverbero = 0,5 sec.

710

3,93

2,95

676

10,5

3,35

288

9,0

53

44

68

0,32

1820

8,89

6,84

1529

34,7

12,70

1092

38,8

58

49

170

0,74

430

2,36

1,75

406

7,2

3,10

267

8,8

41

32

32

0,15

710

4,99

3,53

858

9,0

5,23

450

6,5

34

25

42

0,18

610

3,02

2,29

519

11,2

3,97

341

13,8

49

40

57

0,27

1,4

0,7

1280

7,84

5,73

1348

20,0

7,74

666

13,0

48

39

95

0,42

3,6

1,1

880

3,81

2,97

655

17,0

4,95

426

20,5

59

50

90

0,45

1820

10,20

7,68

1754

32,0

9,80

843

19,5

58

49

170

0,74

430

2,72

1,97

468

6,0

2,46

212

5,0

41

32

32

0,15

610

3,53

2,62

607

9,0

3,06

263

7,8

49

40

57

0,27

1,7

0,5

880

4,53

3,46

779

14,0

3,79

326

11,0

59

50

90

0,45

1820

11,10

8,25

14,00

1909

35,6

30,6

58

49

170

0,74

5

Emissioni

Modello Velocità Portata

aria

SK 02

SK 12

SK 22

SK 32

SK 42

SK 52

SK 62

SK 02

SK 12

SK 22

SK 32

SK 42

SK 52

SK 62

Tabelle coefficienti di correzione della resa totale e sensibile in condizioni di temperatura dell’aria e dell’acqua differenti da quelle

sopra indicate. Per ottenere i valori di resa totale (sensibile), moltiplicare i coefficienti delle tabelle con i valori di resa espressi

nella tabella relativa a temperatura dell’acqua: 7-12 °C.

6

Potenza totale Potenza sensibile Nota:

Acqua (°C) Aria (°C) 25-18 26-18.5 28-20 Acqua (°C) Aria (°C) 25-18 26-18.5 28-20

7/12 °C

10/15 °C

14/18 °C

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

K

K

K

m

610

420

310

520

420

310

710

500

320

880

610

430

1140

820

630

1500

970

710

1820

1280

710

3 /h


aria

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

m

610

420

310

520

420

310

710

500

320

880

610

430

1140

820

630

1500

970

710

1820

1280

710

3 /h

Temperatura acqua °C

Entrata 5 - Uscita 10

Portata

acqua

421

346

269

554

482

417

926

715

508

1049

835

633

1264

1003

858

1943

1374

1070

2277

1722

1070

0,82

0,56

0,35

Potenza

Totale

2,45

2,01

1,57

3,22

2,80

2,42

5,38

4,15

2,95

6,10

4,85

3,68

7,35

5,83

4,99

11,30

7,99

6,22

13,24

10,01

6,22

0,89

0,63

0,41

Potenza

Sensibile

l/h kW kW



Portata

acqua

Potenza

l/h

386

310

237

482

417

356

787

593

412

903

702

520

1118

865

734

1683

1146

876

2015

1471

876

kW

2,24

1,80

1,38

2,80

2,42

2,07

4,57

3,45

2,39

5,25

4,08

3,02

6,50

5,03

4,27

9,78

6,67

5,09

11,72

8,55

5,09

1,83

1,48

1,14

2,22

1,91

1,64

3,64

2,77

1,94

4,17

3,26

2,44

5,00

3,92

3,32

7,59

5,27

4,06

9,01

6,68

4,06

1,11

0,82

0,52

l/h

203

164

126

266

232

198

440

334

235

504

394

294

624

486

415

951

655

505

1132

834

505



Portata

acqua

340

280

219

462

403

317

745

575

387

863

667

506

1060

845

722

1635

1166

913

1909

1454

913

Potenza

Totale

1,98

1,63

1,27

2,68

2,34

1,84

4,33

3,34

2,25

5,02

3,88

2,94

6,16

4,91

4,21

9,51

6,78

5,31

11,10

8,45

5,31

7/12 °C

10/15 °C

14/18 °C

Potenza

Sensibile

l/h kW kW



Portata

acqua

Potenza

kW

2,37

1,91

1,46

3,10

2,69

2,31

5,12

3,89

2,73

5,86

4,58

3,42

7,26

5,65

4,82

11,06

7,62

5,87

13,17

9,70

5,87

1,64

1,32

1,01

2,04

1,75

1,35

3,18

2,39

1,57

3,74

2,81

2,08

4,59

3,58

3,03

6,48

4,48

3,46

8,25

6,09

3,71

l/h

298

239

183

377

327

279

619

467

326

709

552

410

878

681

578

1327

906

694

1586

1161

694

K

K

K



Portata

acqua

254

210

165

362

317

276

617

483

349

694

559

430

840

674

580

1301

939

740

1511

1162

740



Portata

acqua

Potenza


Emissioni frigorifere dei ventilconvettori cassette SkyStar con singola batteria

(impianti a 2 tubi) Temperatura di entrata aria °C: Bulbo secco +27, Bulbo umido +19

0,9

0,72

0,5

Potenza

Totale

1,47

1,22

0,96

2,10

1,84

1,61

3,59

2,81

2,03

4,03

3,25

2,50

4,88

3,92

3,37

7,57

5,46

4,30

8,78

6,75

4,30

0,94

0,78

0,58

Potenza

Sensibile

l/h kW kW

kW

3,46

2,78

2,13

4,39

3,80

3,25

7,19

5,43

3,79

8,25

6,42

4,77

10,21

7,92

6,72

15,43

10,54

8,07

18,45

13,50

8,07

l/h

393

315

240

488

422

360

795

598

415

914

709

524

1130

874

741

1699

1155

882

2037

1484

882

1,45

1,16

0,89

1,75

1,50

1,29

2,87

2,18

1,53

3,29

2,57

1,92

3,95

3,09

2,62

5,99

4,15

3,20

7,11

5,27

3,20

kW

4,56

3,66

2,80

5,68

4,91

4,19

9,25

6,96

4,83

10,63

8,25

6,10

13,14

10,16

8,61

19,76

13,43

10,25

23,68

17,26

10,25

1,06

0,9

0,72



Portata

acqua

199

160

123

252

220

188

420

319

225

479

376

283

573

453

384

880

612

434

1044

775

434

Emissioni calorifiche dei ventilconvettori cassette SkyStar con singola batteria

(impianti a 2 tubi) Temperatura di entrata aria °C: +20



Portata

acqua

Potenza

Potenza

Totale

1,16

0,93

0,71

1,47

1,28

1,09

2,44

1,86

1,31

2,79

2,19

1,65

3,33

2,63

2,23

5,12

3,56

2,52

6,07

4,51

2,52

Potenza

Sensibile

l/h kW kW

l/h

488

391

298

599

513

441

972

730

505

1118

866

639

1383

1067

903

2071

1403

1068

2486

1807

1068

1,16

0,93

0,71

1,47

1,28

1,09

2,44

1,86

1,31

2,79

2,19

1,65

3,33

2,63

2,23

5,12

3,56

2,52

6,07

4,51

2,52



Portata

acqua

Potenza

kW

5,67

4,55

3,47

6,97

5,96

5,12

11,30

8,48

5,87

13,00

10,07

7,43

16,08

12,41

10,50

24,08

16,32

12,42

28,91

21,01

12,42

i coefficienti

sono indicativi,

essendo gli stessi

valori medi.

Emissioni


aria

SK 04

SK 14

SK 24

SK 34

SK 44

SK 54

SK 64






7/12 °C

10/15 °C

14/18 °C

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

K

K

K

m

610

420

310

520

420

310

710

500

320

880

610

430

1140

820

630

1500

970

710

1820

1280

710

3 /h


aria

SK 04

SK 14

SK 24

SK 34

SK 44

SK 54

SK 64

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

m

610

420

310

520

420

310

710

500

320

880

610

430

1140

820

630

1500

970

710

1820

1280

710

3 /h



Portata

acqua

490

410

314

569

465

398

718

569

398

791

632

510

1299

1027

842

1588

1158

920

1836

1423

920

0,82

0,56

0,35

Potenza

Totale

2,85

2,38

1,82

3,31

2,71

2,31

4,18

3,31

2,31

4,60

3,67

2,97

7,55

5,97

4,89

9,23

6,73

5,35

10,67

8,27

5,35

0,89

0,63

0,41

Potenza

Sensibile

l/h kW kW



Portata

acqua

Potenza

l/h

256

215

166

283

247

196

351

277

196

402

317

247

771

609

501

929

686

547

1074

845

547

kW

1,49

1,25

0,96

1,65

1,44

1,14

2,04

1,61

1,14

2,34

1,84

1,44

4,48

3,54

2,91

5,40

3,99

3,18

6,24

4,91

3,18

2,12

1,73

1,29

2,26

1,83

1,55

2,91

2,26

1,55

3,23

2,53

2,01

5,12

4,00

3,24

6,35

4,53

3,56

7,43

5,64

3,56

1,11

0,82

0,52

l/h

134

113

87

149

130

103

184

146

103

211

166

130

410

324

267

493

365

291

569

449

291



Portata

acqua

401

337

260

465

405

318

574

455

318

656

520

405

1090

866

713

1327

974

778

1529

1191

778

Potenza

Totale

2,33

1,96

1,51

2,70

2,36

1,85

3,34

2,65

1,85

3,81

3,02

2,36

6,34

5,03

4,14

7,71

5,66

4,52

8,89

6,93

4,52

7/12 °C

10/15 °C

14/18 °C

Potenza

Sensibile

l/h kW kW



Portata

acqua

Potenza

kW

1,56

1,31

1,01

1,73

1,51

1,20

2,14

1,69

1,20

2,45

1,94

1,51

4,76

3,77

3,11

5,73

4,25

3,39

6,61

5,22

3,39

1,90

1,55

1,15

1,98

1,70

1,34

2,56

1,98

1,34

2,97

2,29

1,75

4,69

3,65

2,96

5,83

4,15

3,25

6,84

5,18

3,25

l/h

197

166

128

218

191

151

270

214

151

310

244

191

596

471

388

718

531

423

829

653

423

K

K

K



Portata

acqua

307

260

201

374

309

267

467

374

267

512

413

337

864

691

572

1046

775

623

1199

942

623



Portata

acqua

Potenza


Emissioni frigorifere dei ventilconvettori cassette SkyStar con doppia batteria


0,9

0,72

0,5

Potenza

Totale

1,78

1,51

1,17

2,18

1,80

1,55

2,72

2,18

1,55

2,98

2,40

1,96

5,02

4,02

3,33

6,08

4,50

3,62

6,97

5,48

3,62

0,94

0,78

0,58

Potenza

Sensibile

l/h kW kW

kW

2,29

1,93

1,49

2,54

2,22

1,76

3,14

2,48

1,76

3,60

2,84

2,22

6,93

5,48

4,51

8,34

6,17

4,92

9,64

7,60

4,92

l/h

261

219

169

298

260

209

378

298

209

426

341

267

783

618

508

946

697

555

1092

858

555

1,69

1,37

1,02

1,79

1,44

1,22

2,30

1,79

1,22

2,56

2,00

1,59

4,04

3,15

2,56

5,02

3,57

2,81

5,98

4,46

2,81

kW

3,03

2,54

1,96

3,46

3,02

2,43

4,40

3,46

2,43

4,95

3,97

3,10

9,10

7,19

5,91

11,00

8,10

6,45

12,70

9,98

6,45

1,06

0,9

0,72



Portata

acqua

Emissioni calorifiche dei ventilconvettori cassette SkyStar con doppia batteria


239

196

148

260

210

177

330

260

177

366

288

231

586

462

374

7,26

524

411

849

646

411



Portata

acqua

Potenza

Potenza

Totale

1,39

1,14

0,86

1,51

1,22

1,03

1,92

1,51

1,03

2,13

1,67

1,35

3,41

2,68

2,17

4,22

3,05

2,39

4,94

3,75

2,39

Potenza

Sensibile

l/h kW kW

l/h

325

272

210

358

312

247

444

350

247

510

401

312

970

766

629

1170

864

686

1353

1064

686

1,39

1,14

0,86

1,51

1,22

1,03

1,92

1,51

1,03

2,13

1,67

1,35

3,41

2,68

2,17

4,22

3,05

2,39

4,94

3,75

2,39



Portata

acqua

Potenza

kW

3,78

3,17

2,44

4,17

3,63

2,87

5,17

4,07

2,87

5,93

4,67

3,63

11,28

8,90

7,31

13,60

10,04

7,98

15,74

12,37

7,98




valori medi.

7

Emissioni modelli a 4 tubi

con batteria fredda maggiorata




aria

SK 26

SK 36

SK 56

SK 66

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

m

710

500

320

880

610

430

1500

970

710

1820

1280

710

3 /h


aria

m

710

500

320

880

610

430

1500

970

710

1820

1280

710

3 /h



Portata

acqua

812

629

425

940

729

557

1804

1291

1012

2105

1607

1012

Potenza

Totale

4,72

3,66

2,47

5,46

4,24

3,24

10,49

7,50

5,89

12,24

9,34

5,89

Potenza

Sensibile

l/h kW kW



Portata

acqua

Potenza

l/h

279

226

165

315

255

205

720

541

441

824

651

441

kW

1,62

1,32

0,96

1,83

1,48

1,19

4,18

3,14

2,56

4,79

3,79

2,56

3,29

2,51

1,66

3,86

2,93

2,21

7,25

5,08

3,94

8,57

6,41

3,94

l/h

139

113

83

156

127

103

493

365

291

569

449

291



Portata

acqua

676

526

359

779

607

468

1508

1089

858

1754

1348

858

Potenza

Totale

3,93

3,06

2,09

4,53

3,53

2,72

8,77

6,33

4,99

10,20

7,84

4,99

Potenza

Sensibile

l/h kW kW



Portata

acqua

Potenza

kW

1,61

1,32

0,97

1,82

1,48

1,20

4,33

3,27

2,67

6,61

5,22

3,39

2,95

2,24

1,49

3,46

2,62

1,97

6,49

4,55

3,53

7,68

5,73

3,53

l/h

213

173

127

241

195

157

554

416

340

633

501

340



Portata

acqua

528

415

287

606

477

370

1189

867

689

1375

1066

689



Portata

acqua

Potenza

Potenza

Totale

3,07

2,41

1,67

3,52

2,77

2,15

6,91

5,04

4,00

7,99

6,20

4,00

Potenza

Sensibile

l/h kW kW

kW

2,48

2,01

1,47

2,80

2,27

1,83

6,44

4,84

3,95

7,36

5,83

3,95

l/h

288

233

170

326

263

212

736

552

450

843

666

450

2,60

1,97

1,31

3,05

2,31

1,73

5,72

4,00

3,10

6,77

5,05

3,10

kW

3,35

2,71

1,98

3,79

3,06

2,46

8,56

6,42

5,23

9,80

7,74

5,23



Portata

acqua



SK 26

SK 36

SK 56

SK 66

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

378

288

192

442

337

256

836

587

459

987

739

459



Portata

acqua

Potenza



7/12 °C

10/15 °C

14/18 °C

K

K

K

0,82

0,56

0,35

0,89

0,63

0,41

1,11

0,82

0,52

7/12 °C

10/15 °C

14/18 °C

K

K

K

0,9

0,72

0,5

0,94

0,78

0,58

1,06

0,9

0,72

Potenza

Totale

2,20

1,67

1,12

2,57

1,96

1,49

4,86

3,41

2,67

5,74

4,30

2,67

Potenza

Sensibile

l/h kW kW

l/h

363

294

214

411

332

266

919

689

561

1053

831

561

2,20

1,67

1,12

2,57

1,96

1,49

4,86

3,41

2,67

5,74

4,30

2,67



Portata

acqua

Potenza

kW

4,22

3,42

2,49

4,78

3,86

3,10

10,69

8,01

6,52

12,24

9,66

6,52




8





valori medi.

Perdite di carico lato acqua

°C

K

Perdita di carico (kPa)

Perdite di carico

batteria ad acqua fredda


20

0,94

Portata acqua (l/h)


La perdita di carico

si riferisce ad una temperatura media dell’acqua di 10°C;

per temperature medie diverse, moltiplicare

la perdita di carico per il coefficiente K riportato in tabella.

30

0,90

40

0,86

50

0,82

Limiti di funzionamento

60

0,78

70

0,74

Impianto a 2 tubi

°C

K


80

0,70

Circuito acqua Pressione massima lato acqua

8 bar

Aria ambiente Umidità relativa compresa fra

15 - 75%

Alimentazione Tensione nominale monofase: 230V 50Hz

Installazione Altezza massima: Vedi tabella pagina 12





20

0,94

°C

K

30

0,90

40

1,14

40

0,86


batteria ad acqua calda




50

1,08

50

0,82

60

1,02

60

0,78

70

0,96

70

0,74

80

0,90

80

0,70





Temperatura minima ingresso acqua: + 5°C

Temperatura massima ingresso acqua: + 80°C

Temperatura minima: 6°C

Temperatura massima: 40°C

9

Dimensioni e pesi

SK 02-04 / SK 12-14 / SK 22-24-26 / SK 32-34-36 (Versione 600 x 600)

MD-600

GRIGLIA DI RIPRESA

IN METALLO

(ricevitore IRC

per griglia di ripresa

in metallo:

Codice 9060178)

Modello

SK 02 - 12

SK 04 - 14

SK 22 - 24 - 26

SK 32 - 34 - 36

10

APPARECCHIO PLAFONIERA

Peso unità Peso unità Peso unità Peso unità

imballata non imballata imballata non imballata

kg kg

kg kg

28 22

30 24


6 3

Impianto 2 tubi

- 3. Entrata

acqua calda/fredda 1/2”

- 4. Uscita



- 1. Entrata acqua calda 1/2”

- 2. Uscita acqua calda 1/2”

- 3. Entrata acqua fredda 1/2”

- 4. Uscita acqua fredda 1/2”

Dimensioni

unità imballata

A B C D

mm

790 350 750 150


SK 42-44 / SK 52-54-56 / SK 62-64-66 (Versione 800 x 800)

UNITÀ IMBALLATA

Modello

SK 42

SK 44

SK 52 - 54 - 56

SK 62 - 64 - 66


Peso unità Peso unità Peso unità Peso unità

imballata non imballata imballata non imballata

kg kg

kg kg

44 36

47 39


10 6



- 3. Entrata


- 4. Uscita







Dimensioni


A B C D

mm

1050 400 1000 200

11

Lanci d’aria

Il lancio d’aria indicato nelle tabelle deve essere considerato solo come un valore di massima

perché può variare sensibilmente in relazione alle dimensioni dell’ambiente in cui l’apparecchio

è installato e alla disposizione dei mobili nell’ambiente stesso.

Il lancio utile L si riferisce alla distanza tra l’apparecchio e il punto in cui l’aria ha una velocità di 0,2

m/sec; nel caso in cui l’aletta ha una inclinazione di 30° (consigliato in fase di raffrescamento) si ha

il cosiddetto effetto “coanda” illustrato nel primo grafico mentre con una inclinazione di 45° (consigliato

in fase di riscaldamento) si ottiene un lancio verso il basso illustrato nel secondo grafico.

Con aletta inclinata di 30°

Modello SK 02-04-12-14 SK 22-24-26 SK 32-34-36 SK 42-44 SK 52-54-56 SK 62-64-66

Velocità

Lancio aria L m


1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3

3,0 3,5 3,8 3,0 3,8 4,5 3,5 4,2 5,0 3,2 3,7 4,3 3,4 4,0 5,0 3,4 4,6 5,5

Modello SK 02-04-12-14 SK 22-24-26 SK 32-34-36 SK 42-44 SK 52-54-56 SK 62-64-66

Velocità


Altezza H m

Distanza B m

1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3

3,3

2,2

2,5

3,9

2,6

2,9

4,2

2,8

3,1

3,3

2,2

2,5

4,2

2,8

3,1

4,8

3,2

3,6

3,9

2,6

2,9

ATTENZIONE:

Nel dimensionamento invernale, prestare particolare attenzione agli edifici in cui la temperatura

del pavimento sia molto bassa (inferiore ad esempio ai 5°C).

In tale situazione il pavimento potrebbe raffreddare l’aria sovrastante a valori di temperatura così

bassi da contrastare la diffusione uniforme dell’aria calda in uscita dall’apparecchio, riducendo

il valore del lancio indicato in tabella.

12

4,5

3,0

3,4

5,2

3,4

3,9

3,5

2,2

2,7


4,1

2,6

3,2

4,8

3,0

3,8

3,8

2,4

3,0

4,6

2,8

3,6

5,4

3,4

4,2

3,8

2,4

3,0

5,1

3,1

4,0

5,8

3,6

4,6

Aria primaria

Trattamento aria primaria

I ventilconvettori cassette SkyStar

possono miscelare aria primaria

con aria di ricircolo.

La massima quantità d’aria esterna è pari al 20%

della portata del ventilconvettore alla media velocità.

In ogni caso, da ogni angolo,

è possibile immettere un massimo di 100 m 3 /h.

L’aria primaria, prelevata attraverso il “Raccordo per condotto aria primaria

CAP” (Fig. 3), viene convogliata nella ventola radiale e miscelata con l’aria

di ricircolo (Fig. 4).

Le unità possono prelevare l’aria primaria in 3 angoli su quattro

(il quarto è riservato alla pompa di scarico condensa).

I fori di entrata permettono l’utilizzo di condotti rettangolari

standard 110x55 mm oppure l’adattatore per condotti circolari illustrato sotto.

La connessione è molto rapida e pratica.

Una volta tolta la lamiera pretranciata e l’isolante, si piega la piastrina di

montaggio, si inserisce il condotto (vedi Figure sotto) e si fissa sulla piastrina.

Nota:

l’aria primaria deve essere opportunamente filtrata.

Distribuzione dell’aria

Sono previsti due fori

di mandata laterali

per la distribuzione

aggiuntiva dell’aria

a distanza maggiore

e in locali attigui.

La portata dell’aria

totale non cambia.

I valori di portata

in funzione

delle perdite di carico

del condotto

di distribuzione sono

indicati alla massima

velocità del ventilatore.

Nota: i condotti

di mandata devono

essere isolati per evitare

la condensazione

degli stessi.


1 2 3 4

Perdita di carico (Pa)


N° uscite utilizzate = 1 N° uscite utilizzate = 2

Portata aria (m 3 /h)


DISTRIBUZIONE

DELL’ARIA

Accessorio “Raccordo per condotto aria primaria” - Sigla CAP - Codice 6078005 (vedi pag. 14)



ARIA DI

RICIRCOLO

INGRESSO

ARIA PRIMARIA

INGRESSO

ARIA PRIMARIA

ARIA DI RICIRCOLO



13

Accessori

Raccordo aria primaria

Vedi pagina 13.

Kit aria primaria ad 1 via PRT

Consente di immettere l’aria primaria in ambiente utilizzando in maniera diretta una via della plafoniera. Il Kit consiste

in un separatore di flusso da inserire all’interno del cassette ed in un raccordo circolare di collegamento alla

tubazione flessibile d’impianto. Il flusso aria viene convogliato direttamente

su di una sola aletta di mandata dell’apparecchio senza passare

attraverso la batteria. La quantità di portata aria primaria immessa

in ambiente sarà funzione della prevalenza di immissione.

Il diametro del raccordo

è di 150 mm per SK 0 - 1 - 2 - 3

e di 180 mm per SK 4 - 5 - 6.

Unità con scheda di controllo remotabile

Su richiesta è possibile ordinare ogni ventilconvettore cassette SkyStar con l’ispezione elettrica dal basso e con

pannello elettrico remotabile, separato dall’apparecchio. Ogni unità è fornita con una scheda elettronica di collegamento,

fissata nelle prime quattro grandezze nella parte inferiore dell’apparecchio, mentre nelle successive tre di lato.

La scheda è collegata in fabbrica al motore del ventilatore, alla pompa di smaltimento della condensa ed al controllo

di livello della condensa. Viene inoltre fornito

un cavo di collegamento remoto di 6 metri

già completo dei necessari connettori utili per

collegare i componenti elettrici al pannello

elettrico che potrà essere dislocato in una posizione

remota più comoda, in modo da facilitare

i collegamenti elettrici di potenza e di regolazione

nei casi in cui si abbia il controsoffitto

con pannelli non facilmente accessibili.

Questa versione non è possibile per gli apparecchi

corredati di resistenza elettrica o telecomando.

14

SIGLA CODICE

CAP 6078005

MODELLO

m 3 /h

80

120

160

200

240

SIGLA

CODICE

SK 0-1-2-3

PRT 600

9079230

SK 4-5-6

PRT 800

9079231

Correlazione

Portata / Prevalenza residua

SK 0-1-2-3 SK 4-5-6

Pa residua

3

8

15

25

36

m

160

200

300

400

500

3 /h

Pa residua

3

8

15

25

36


Accessori

Valvole ON-OFF con attuatore termoelettrico

3 vie 2 vie

3 vie 2 vie

Max pressione d'esercizio:

Max temperatura ambiente:

Max temperatura dell'acqua:

Alimentazione:

Assorbimento:

Protezione:

Tempi di apertura:

Max percentuale di glicole:

16 bar

50 °C

110 °C

230 V - 50/60 Hz

3 VA

IP 43

ca. 3 min.

50%


VALVOLE ON-OFF CON DETENTORE A REGOLAZIONE MICROMETRICA

Dati tecnici: Caratteristiche valvole

∆p - kPa

Perdite di carico valvole

VALVOLA ON-OFF CON KIT SEMPLIFICATO

Portata

acqua (l/h)

Tipo

batteria

Modello

Valvole 2 vie

Kvs

m

Valvole 3 vie

02-12-22-32

04-14-24-26-34-36

Principale

42-52-62

44-54-56-64-66

Ausiliaria

04-14-24-26-34-36

44-54-56-64-66

3 ∆pmax Attacchi

/h kPa * valvole **

Kvs

m3 ∆pmax Attacchi

/h kPa * valvole **

2,8

5,2

50

60

3/4"

1"

2,5

4,5

50

50

3/4"

1"

2,8 50 3/4" 2,5 50 3/4"

* massima pressione differenziale a valvola chiusa **

filetto esterno

Kit di regolazione flusso acqua con valvole a 2 o 3 vie

di tipo ON-OFF con attuatore termoelettrico.

Il kit comprende i tubi di raccordo.

Nota: L’attacco del detentore a regolazione micrometrica

a cui ci si deve collegare con la batteria primaria

è 1/2” femmina (Kvs 2) per le grandezze

SK0 - SK1 - SK2 - SK3 e 3/4” femmina (Kvs 3,5)

per le grandezze SK4 - SK5 - SK6, mentre

è di 1/2” femmina (Kvs 2) per le batterie secondarie.

Nota: La massima perdita di carico attraverso la valvola

completamente aperta non dovrebbe superare

il valore di 25 kPa per il funzionamento in raffreddamento

e 15 kPa per il funzionamento in riscaldamento.

15

Introduzione

I ventilconvettori Cassette SkyStar, serie SK, di dimen-

sioni 600 x 600 mm, possono essere dotati dell’innovativo

filtro elettronico attivo a piastre Crystall, combinando,

in un unico prodotto, l’azione di depurazione e quella di

trattamento dell’aria.

Il filtro elettronico è brevettato e certificato secondo la norma

UNI 11254.

Dimensioni

16

CRYSTALL



- 3. Entrata


- 4. Uscita






- 4. Uscita acqua fredda 1/2”

CRYSTALL

Principio di funzionamento

del filtro elettronico

L’aria aspirata attraversa prima un prefiltro ttro

meccanico in grado di separare le particelle eelle

> di 50 μm (polvere, insetti, etc.). Successiva- ssiva-

mente le particelle più piccole (50÷0.01 μm) ) ven

gono sottoposte ad un intenso campo ionizzante e

polarizzante (Fase 1).

Le particelle così caricate, attraversando il secondo stadio del filtro,

vengono respinte dall’anodo e attratte dalle superfici di raccolta dove

sono trattenute da un forte campo elettrico indotto (Fase 2).

L’aria in uscita dall’apparecchio è pertanto priva di particelle inquinanti.

Qualità dell’aria interna (IAQ)

Collet Collettore ttor

particelle ioniz ionizzate zzat

campo elett elettrico ttric

indo indotto. dotto

Polarizzazion

Polarizzazione

positiva

delle particelle

USCITA

ARIA PULITA

FASE

2

FASE

1

ENTRATA

ARIA INQUINATA

Superfici

di raccolta

Anodo

indotto

Elettrodo

polarizzatore

L’Indoor Air Quality (IAQ) è la sigla che definisce tutte le procedure e le metodologie atte al miglioramento

della qualità dell’aria che respiriamo nei luoghi in cui viviamo e lavoriamo sotto ogni punto di vista, dalla

temperatura, all’umidità relativa, alla pulizia, ecc. (UNI EN 15251 e 13779). Grazie al filtro elettronico brevettato

e certificato, l’apparecchio Crystall elimina totalmente gli inquinanti presenti nell’aria quali fumo di tabacco,

polveri (PM10, PM2.5), fibre e le sostanze microbiologiche come i batteri, funghi, ecc. dannose alla salute

dell’uomo (OMS 2009). Purificare l’aria non significa soltanto miglior benessere ma anche risparmio energetico,

in quanto si riducono in maniera significativa i ricambi d’aria esterna (è infatti sufficiente immettere unicamente

la quantità d’aria necessaria a riportare il livello di CO 2 ottimale - UNI EN 13779:2008). Inoltre, secondo la nuova

UNI 10339 rev. in via di revisione, l’aria secondaria del Crystall può essere considerata come aria esterna, da

sommare a quella minima richiesta (0,5 ls/m 2 ). Purificare l’aria con l’apparecchio Crystall Sabiana significa anche

mantenere inalterati gli spazi abitativi, in quanto le dimensioni del ventilconvettore rimangono praticamente

invariate (solo 3 cm in più di altezza). Il posizionamento del filtro elettronico consente una manutenzione semplice

ed efficace ed essendo facilmente lavabile, la sua durata è praticamente eterna. La modularità dei componenti

del filtro e la loro facilità di montaggio rendono il sistema estremamente competitivo in termini di costo e di consumi

energetici nei confronti di altri tipi di filtri presenti sul mercato. Nelle stagioni intermedie, ove non è richiesto il

condizionamento/riscaldamento dell’ambiente, l’apparecchio funziona semplicemente come depuratore d’aria.

Le normative e la legislazione

LA CONDIZIONE AMBIENTALE È ACCETTABILE QUANDO:

• I parametri microclimatici sono nella normalità

• L’80% delle persone sono soddisfatte della qualità dell’aria

• I contaminanti interni specifici sono in concentrazioni non dannose


“Linee guida per la tutela e la promozione della salute negli ambienti confinati

G.U. n° 276 del 27/11/01 supplemento ordinario n° 252”

Le modalità per ottenere la qualità dell’aria richiesta negli ambienti confinati e quindi ottenere che i contaminanti

presenti siano in concentrazione inferiore a quella ritenuta dannosa per la salute, sono:

Approccio prescrittivo: ventilazione dell’ambiente interno con solo aria esterna, opportunamente filtrata, in

quantità e qualità tale da diluire i contaminanti interni fino ad ottenere i richiesti valori

di concentrazione massimi accettabili (si veda limiti OMS).

Approccio prestazionale: ventilazione con aria esterna e aria secondaria (aria di ricircolo dallo stesso ambiente)

entrambe opportunamente filtrate, in quantità e qualità tale da diluire ed

eliminare i contaminanti interni fino ad ottenere i richiesti valori di concentrazione

massimi accettabili (si veda limiti OMS).

Campo

ionizzante

Prefiltro

meccanico

17

18

METODO PRESCRITTIVO

METODO PRESTAZIONALE

CRYSTALL

CLASSE

IDA 1

IDA 2

IDA 3

IDA 4

CLASSE

Elevata

Media

Bassa

n.c.

Concentrazione

Limite

Valori pubblicati da OMS

e atti legislativi ed espressi

in μg/m 3 , PPM, ecc.

UNI EN 13779:2008

UNITÀ

l.s. persona

l.s. persona

l.s. persona

l.s. persona

UNI EN 10339REV

> 15

10 − 15

6 − 10

< 6

(l.s. per persona) + (l.s. per m2 )



n.c.

Aria esterna minima

l.s. persona

5 - 6

QUANTITÀ D’ARIA ESTERNA

INTERVALLO TIPICO VALORE DI RIFERIMENTO

QUANTITÀ D’ARIA ESTERNA

UNI EN 13779:2008

INDIVIDUAZIONE E QUANTIFICAZIONE DELL’INQUINANTE DI RIFERIMENTO (PM O GAS)

Concentrazione

Limite

Valori pubblicati da OMS

e atti legislativi ed espressi

in μg/m 3 , PPM, ecc.

UNI EN 10339REV

Aria esterna minima

l.s. superficie

Il volume minimo dell’aria immessa

varia in funzione

della destinazione d’uso

dell’ambiente confinato


La quantità e la qualità d’aria secondaria e dell’aria esterna da immettere è meglio specificata nell’approccio

prescrittivo e prestazionale delle norme UNI EN 13779:2008 e UNI 10339rev di prossima uscita secondo le

seguenti tabelle semplificate.

20

12,5

8

5

Il volume totale dell’aria

esterna ed immessa varia

in funzione della destinazione

d’uso dell’ambiente confinato

Quantità d’aria ricircolata secondaria

purchè filtrata come l’esterna

Il volume dell’aria da considerare

è in funzione della produzione interna

e dal limite di concentrazione imposto

nell’ambiente confinato

INDIVIDUAZIONE E QUANTIFICAZIONE DELL’INQUINANTE DI RIFERIMENTO (PM O GAS)

Portate d’aria esterna secondo l’approccio prestazionale

Quantità d’aria ricircolata secondaria

purchè filtrata come l’esterna

Il volume dell’aria da considerare

è in funzione della produzione interna

e dal limite di concentrazione imposto

nell’ambiente confinato

Norme UNI EN 13779:2008 e UNI 10339rev

Nella tabella sopra riportata viene mostrato come, con un’adeguata filtrazione dell’aria ricircolata secondaria, si

riesca a diminuire notevolmente la quantita di aria esterna da immettere nel locale (sino a 3-4 volte di meno):

l’energia termica dispersa per ventilazione è infatti direttamente proporzionale al numero di ricambi d’aria secondo

la seguente equazione:

Qv = ∆T · R · D · C · Vol.

3600

Qv = Energia termica dispersa per ventilazione - Watt

∆T = Differenza di temperatura ESTERNO-INTERNO - °C

R = Ricambi d’aria orari

D = Densità dell’aria - Kg/m3 C = Calore specifico dell’aria - J/Kg-°C

Vol = Volume dell’ambiente - m3

CRYSTALL


Il sistema filtrante elettronico Crystall si compone di due elementi: il primo è un filtro elettronico

attivo a piastre ed è applicato nella sezione aspirante del ventilconvettore mentre il secondo

è una scheda elettronica di comando e regolazione, fissata sulla struttura.

Tutti i collegamenti elettrici sono realizzati in fabbrica: l’installazione del ventilconvettore Cassette

SkyStar Sabiana con filtro elettronico Crystall è perciò analoga a quella di un normale ventilconvettore:

l’unica differenza riguarda l’altezza di installazione, che deve tener conto delle dimensioni

del filtro.

I filtri Crystall non sono abbinabili alle versioni ECM ed alla resistenza elettrica.

Filtro elettronico attivo a piastre

L’elemento filtrante è composto da due sezioni:

la prima è costituita da elettrodi ed elementi

isolanti, formanti un telaio ionizzante autoportante

solidale alla struttura del convettore, mentre

la seconda è costituita da un insieme di speciali

lamine in alluminio, affidabili e leggere (collettore).

Le sezioni sono inserite sopra alla griglia di aspirazione

ed in modo da facilitare l’estrazione per

la sua manutenzione.

L’accessibilità alla sezione soggetta a pulizia è

garantita da chiusure in materiale plastico facilmente

apribili.

La pulizia del collettore può avvenire mediante

lavaggio con acqua e detergenti comuni o con

getti di vapore (si rimanda al manuale di manutenzione

per ulteriori dettagli).

Scheda elettronica

Controlla e regola ogni funzione del filtro elettronico.

È opportunamente protetta contro eventuali anomalie

di funzionamento del filtro elettronico. Eroga

tensione costante agli elettrodi al variare della

tensione di alimentazione di rete (± 15%).

Il trasformatore di alimentazione è costruito con

avvolgimenti primario e secondario fisicamente

separati ed avvolti su rocchetti distinti.

Il consumo elettrico del gruppo scheda filtro è

di 25 W (a cui deve essere sommato il consumo

elettrico del Cassette).

Comandi di controllo e regolazione

Le unità con filtro elettronico Crystall possono

essere controllate e regolate dalla serie di

comandi IAQ già previsti per i ventilconvettori

Carisma CRC.


1 - Plafoniera con griglia di aspirazione

2 - Filtro elettronico attivo a piastre

3 - Chiusure in materiale plastico

4 - Coibentazione

5 - Cornice di contenimento filtro

6 - Scheda elettronica

7 - Ventilconvettore Cassette

19

Comandi elettronici a parete

20


Nel caso di abbinamento del Ventilconvettore Cassette SkyStar

con regolatori elettronici occorre tenere assolutamente in considerazione

i valori di tensione presenti sui terminali dell’autotrasformatore

(tensioni trasformate di ritorno).

Detti valori possono raggiungere i 500Vac.

SIGLA CODICE

MO-3V 9060160

Dimensioni: 133x93x37 mm

SIGLA CODICE

CR-T 9066330


SIGLA CODICE

TMO-T 9060161


• Commutazione manuale delle tre velocità del ventilatore,

senza controllo termostatico.

• Non comanda le valvole.

• Commutazione manuale delle tre velocità del ventilatore.

• Commutazione manuale del ciclo stagionale (EST-INV).

• Termostatazione (ON-OFF) del ventilatore.

• Termostatazione (ON-OFF) della/e valvola/e acqua (ventilazione continua).

• Possibilità di applicazione della sonda di minima TMM.

• Possibilità di controllo termostatico di una valvola (ON-OFF) sull’acqua fredda (raffrescamento) e

della batteria elettrica nella versione SK-E.





• Possibilità di applicazione della sonda di minima TME.



• Possibilità di controllo della commutazione del ciclo stagionale (EST-INV) tramite un segnale elettrico

remoto di fase (centralizzato) o, in modo automatico, con un CHANGE-OVER montato a bordo in

contatto con la tubazione dell’acqua (impianto a due tubi); tale operazione richiede un riposizionamento

del jumper posto sulla scheda del comando (vedi foglio istruzioni allegato al comando).

Comandi elettronici a parete

SIGLA CODICE

TMO-T-AU 9060164


SIGLA CODICE

TMO-503-SV2 9060173


SIGLA CODICE

TMO-DI 9060165

Dimensioni a parete: 133x93x27 mm

Dimensioni semi incassato: 133x93x18 mm

SIGLA CODICE

T2T 9060174


Installabile a parete o semi incassato in scatola DIN 503.

Solo per impianti a 2 tubi.


• Commutazione manuale o automatica delle tre velocità del ventilatore.




• Termostatazione (ON-OFF) sulle valvole e sul motore contemporaneamente.

• Possibilità di applicazione della sonda di minima TME.





contatto con la tubazione dell’acqua (impianto a due tubi).

N.B.: negli impianti a 4 tubi, con generatori del fluido termico caldo e freddo sempre in funzione, con questo

comando è possibile realizzare il cambio del ciclo stagionale (EST-INV) in modo automatico sullo scostamento

della temperatura ambiente rispetto a quella fissata con il termostato: (-1°C = INVERNO,

+1°C = ESTATE, ZONA MORTA 2°C) agendo in tal modo alternativamente sulle due elettrovalvole di

acqua calda e fredda.

Il comando TMO-503-SV2 per Fan-coil con valvola/e, è studiato per essere inserito all’interno di una

scatola a muro DIN 503. Il termostato viene fornito completo di placca esterna, tuttavia è comunque

possibile utilizzare placche delle principali marche in commercio (BTicino, Vimar, AVE, Gewiss).

La portata elettrica sui contatti utilizzabile in esercizio è di 200 Watt massimo; nel caso il ventilconvettore

abbia un assorbimento massimo superiore, o nel caso di collegamento in parallelo di più apparecchi,

occorre utilizzare un SEL-S.



• Termostatazione (ON-OFF) della/e valvola/e acqua.


• Possibilità di applicazione della sonda di minima (inclusa con il comando).







• Commutazione manuale o centralizzata del ciclo stagionale (EST-INV).




• Possibilità di applicazione della sonda di minima TME (escluso abbinamento con SK-E).



• Termostatazione sul ventilatore e sulla resistenza elettrica complementare.

• Possibilità di comandare fino a 10 apparecchi con il ripetitore SEL-DI.






• Accensione e spegnimento del ventilconvettore.



• Termostatazione del ventilatore.

• Termostatazione sulla valvola e funzionamento continuo del ventilatore.

• Termostatazione contemporanea della valvola e del ventilatore.

• Non utilizzabile con i ripetitori (slave).

21

Selettori di velocità

22

SIGLA CODICE

SEL-S 9079110


• Selettore di velocità ricevente.

• Consente di controllare, su segnale di un unico comando termostatico, più ventilconvettori (max. 8)

contemporaneamente (un selettore per ogni apparecchio).

• Solo per comandi CR-T, TMO-T, TMO-T-AU e TMO-503-SV2.

SIGLA CODICE

SEL-DI 9060139

• Ripetitore per TMO-DI

• Consente di controllare, su segnale di un unico comando TMO-DI, fino a 10 ventilconvettori contemporaneamente.

Accessori per comandi elettronici a parete

Sonda di Minima TME

Idoneo per unità senza telecomando. Da posizionare fra le alette della batteria di scambio termico;

per il collegamento al comando, il cavo della sonda TME deve essere separato dai conduttori di potenza.

Abbinabile ai comandi: TMO-T, TMO-T-AU, TMO-DI.

Arresta l’elettroventilatore quando la temperatura dell’acqua

è inferiore ai 38°C, e lo fa ripartire quando questa raggiunge i 42°C.

SIGLA CODICE

TME 3021091

Sonda di Minima TMM

Da posizionare in contatto con il tubo di alimentazione.

Abbinabile unicamente al comando: CR-T.

Valido per apparecchi funzionanti unicamente in inverno.

Arresta l’elettroventilatore quando la temperatura dell’acqua

è inferiore ai 30°C, e lo fa ripartire quando questa raggiunge i 38°C.

SIGLA CODICE

TMM 9053048

Change-Over CH 15-25

Idoneo per unità senza telecomando.

Cambio stagionale automatico

da posizionare in contatto con il tubo di alimentazione.

Solamente per impianti a due tubi.

Abbinabile unicamente ai comandi: TMO-T, TMO-T-AU, TMO-DI.

SIGLA CODICE

CH 15-25 9053049

MARRONE

NERO

ROSSO

ROSSO

Funzioni dei comandi a parete

T2T

9060174

TMO-DI

9060165

TMO-503-SV2

9060173

TMO-T-AU

9060164

TMO-T

9060161

CR-T

9066330

MO-3V 9060160

SIGLE

DEI COMANDI

FUNZIONI

DEI COMANDI

ON-OFF generale del comando

ON-OFF della resistenza elettrica

Commutazione manuale delle 3 velocità

Commutazione manuale/automatica delle 3 velocità

Commutazione stagionale sul comando

Commutazione stagionale remota centralizzata o, in modo automatico,

con un CHANGE-OVER montato a bordo in contatto con la tubazione dell’acqua

Commutazione stagionale automatica con zona morta intermedia per impianti a 4 tubi con 2 valvole

Termostatazione (ON-OFF) sul solo ventilatore

Termostatazione su una valvola (impianto a 2 tubi)

Termostatazione su due valvole (impianto a 4 tubi)


Gli schemi elettrici sono riportati

sul manuale di installazione, uso e manutenzione

Termostatazione contemporanea delle valvole e del ventilatore

Termostatazione sulla valvola acqua fredda (ESTATE) e sulla resistenza elettrica (INVERNO)

(funzionamento invernale solo con resistenza)

Termostatazione sul ventilatore e sulla resistenza elettrica complementare

Applicazione sonda di minima temperatura acqua elettronica (TME)

Applicazione sonda di minima temperatura acqua bimettalica (TMM)

CODICI DEI COMANDI

23

Sistema di regolazione wireless FreeSabiana

24

FreeSabiana


Free Sabiana è un innovativo sistema elettronico di comando e controllo di

ventilconvettori idronici basato sulla comunicazione radio, completamente

wireless (senza fili).

Questa tecnologia, frutto di quattro anni di lavoro, consente una grande flessibilità

di installazione ed una migliore precisione nella misura della temperatura

ambiente. La posizione della sonda può essere spostata a piacere

sino a trovare quella che meglio soddisfa l’utente, senza alcuna preoccupazione

su eventuali modifiche del layout dell’ambiente e del suo arredamento

e senza doverlo obbligatoriamente fissare su una parete in muratura. L’eventuale aggiunta di un ventilconvettore

non comporta alcun problema di cablaggio elettrico al sistema di regolazione: occorre semplicemente definire quale

sia il comando e la sonda che lo regola. La migliore precisione di misura deriva dalla possibilità di posizionare la

sonda nel punto più vicino a dove lavora o vive abitualmente l’utente: questo consente di mantenere la temperatura

esattamente al valore desiderato e percepito dall’utente con maggiori risparmi energetici rispetto ad un sistema di

rilevazione tradizionale.

La trasmissione è basata sul protocollo di comunicazione identificato dalla sigla IEE802.15.4, il più adatto a trasmettere

un numero relativamente modesto di informazioni con bassissimi consumi e con elevata affidabilità.

Il sistema è stato certificato da un importante istituto indipendente accreditato dallo Stato italiano ed è stato autorizzato

all’immissione sul mercato dal Ministero delle Comunicazioni italiano.

Principali componenti

Free Sabiana si compone di 3 componenti principali:

�

�

�

Un comando remoto di interfaccia utente con pulsantiera

e display a cristalli liquidi, applicabile a parete o

posizionabile su supporto dedicato su tavolo.

Consente la definizione ed il controllo di tutte le variabili

di funzionamento dei ventilconvettori nelle più

svariate configurazioni impiantistiche ed è alimentato

a batterie.

La variazione della temperatura desiderata e della

velocità di funzionamento del ventilconvettore avviene

premendo semplicemente due grandi tasti con una

grafica molto intuitiva.

Un’unità di potenza da installare sull’apparecchio

terminale (interfaccia ventilconvettore).

Comanda gli organi elettrici (ventilatore) ed elettroidraulici

(valvole) del ventilconvettore ed è collegato

alla rete elettrica.

L’unità riceve l’informazione necessaria a comandare

tali organi sia dal comando remoto che localmente,

quale ad esempio la temperatura della batteria di

scambio termico.

Un sensore temperatura ambiente, applicabile a parete

o posizionabile su supporto dedicato su tavolo.

È un dispositivo alimentato a batterie in grado di rilevare

la temperatura dell’aria nel punto in cui viene

collocata, di generare un’informazione di temperatura

e comunicarla agli altri dispositivi.

DESCRIZIONE

Comando remoto

DESCRIZIONE

Comando con supporto

Unità di potenza montata a bordo

Unità di potenza non montata

DESCRIZIONE

Sensore di temperatura

Unità di potenza

Sonda con supporto

SIGLA CODICE

Free-Com 9060572

SIGLA CODICE

Free-Upm 9060571

Free-Ups 9060570

SIGLA CODICE

Free-Sen 9060573

Sistema di regolazione wireless FreeSabiana

Consente le seguenti azioni principali:

� Accensione e spegnimento dell’apparecchio

� Selezione della velocità ventilatore (alta - media - bassa - automatica)

� Selezione funzione estate/inverno

� Apertura/chiusura valvole On/Off

� Impostazione real time clock

� Impostazione della temperatura desiderata

� Impostazione di un’accensione e spegnimento giornaliera (funzione timer)

� Possibilità di attivare/disattivare la funzione timer

� Inserimento filtro elettrostatico (eventuale)

� Inserimento resistenza elettrica (eventuale)

Stato On/Off

Funzionamento estivo

Funzionamento invernale

Funzione cambio stagionale automatico

Funzione resistenza elettrica

Funzione filtro Crystall

Temperatura ambiente

(con definizione decimale)

Comanda Co C gli organi elettrici (ventilatore)

ed e elettroidraulici (valvole)

presenti nell’unità ventilconvettore.

L’unità riceve l’informazione necessaria

a comandare tali organi

sia s dal comando remoto che localmente.

Questo Q

dispositivo è in grado di rilevare

la l temperatura dell’aria nel punto in cui

viene collocato e di trasmetterla mediante

comunicazione radio

agli altri dispositivi del sistema.

È alimentato a batterie e può essere

liberamente collocato all’interno

della d regione da climatizzare.


Principali caratteristiche del comando remoto di interfaccia utente

Principali informazioni visualizzate:

1

2

3

4

5

6

7

1 2 3 7 4 5 6

12 9 10 11 8 13

Principali caratteristiche

dell’unità di potenza da installare sull’apparecchio terminale

Consente le seguenti segue segu azioni principali:

Principali caratteristiche del sensore di temperatura

8

9

10

11

12

13

Velocità del ventilatore in funzione

Set di temperatura desiderata/rilevata

Funzione timer

Orologio

Segnale di trasmissione

Livello di carica batterie

� On/Off del ventilatore alla velocità selezionata

� Variare la velocità del ventilatore e quindi l’accensione e spegnimento dello stesso

� On/Off della/e valvole acqua (1 valvola nel caso di impianto a 2 tubi – 2 valvole nel caso di impianto a 4 tubi)

� Variare le velocità del ventilatore e quindi agire sullo stato della/e valvole acqua

� Gestire il funzionamento della resistenza elettrica come elemento principale di riscaldamento o come integrazione

alla batteria alimentata con acqua calda

� Gestire il funzionamento del filtro elettrostatico (in parallelo al ventilatore)

� Gestione della funzione zona morta per impianti a 4 tubi

� Ingressi funzionali disponibili: • Consenso per On/Off a distanza

• Consenso per commutazione Estate/Inverno remota (centralizzato)

• Consenso per l’attivazione della funzione Energy Saving con variazione del set

• Sonda di minima

• Sonda per cambio stagionale

Segnalazioni:

� Temperatura ambiente misurata

� Segnale di trasmissione

� Orologio

� Stato batterie

25

Unità con telecomando a raggi infrarossi

Tutte le unità cassette SkyStar possono essere fornite con

un sistema di gestione e controllo a microprocessore con

comando a distanza a raggi infrarossi con display a cristalli

liquidi.

Ogni unità è equipaggiata con sonda di temperatura dell’aria,

sonda di temperatura dell’acqua (termostato di minima),

telecomando a raggi infrarossi ed una particolare scheda

elettronica con porta di comunicazione RS485, in grado

di comandare un singolo apparecchio o più apparecchi in

parallelo (fino a 20).

La scheda elettronica è del tipo master/slave e la porta di collegamento

seriale ne permette il collegamento in serie; nel

collegamento di tipo Master/Slave di più apparecchi, si consiglia

di installare il ricevitore sull’apparecchio Master.

Le funzioni svolte dal comando sono:

- Impostazione temperatura desiderata.

- Commutazione velocità ventilatore

con possibilità di funzionamento in automatico.

- Programmazione di accensione e spegnimento nelle 24 ore.

- Controllo on/off valvola acqua in raffreddamento.

- Controllo on/off valvola acqua in riscaldamento.

- Controllo termostatico sulle sole valvole o in abbinamento valvole e ventilatore.

- Gestione valvole su impianto a 2 o 4 tubi con commutazione estate/inverno da telecomando.

- Gestione valvole su impianti a 4 tubi con commutazione automatica raffreddamento/riscaldamento con zona

morta di 2°C.

- Attivando la sonda collegata al contatto T3 della scheda (disattivata nella configurazione standard), si otterrà

un funzionamento del tipo sonda di minima; posizionata fra le alette della batteria di scambio termico, arresta

l’elettroventilatore quando la temperatura dell’acqua è inferiore ai 38°C e lo fa ripartire quando questa raggiunge

i 42°C.

26


Unità con telecomando a raggi infrarossi

La scheda elettronica, montata all’interno dell’apparecchiatura elettrica, è predisposta per poter assolvere a diverse

modalità di regolazione per meglio soddisfare le esigenze d’installazione. Tali modalità vengono selezionate impostando

opportunamente i dip switch di configurazione che consentono di definire le seguenti funzioni principali:

• Impianto a 2 tubi / 4 tubi:

dip switch N.ro 1 = ON/OFF

• Funzionamento senza / con telecomando:


• Ventilazione continua:

dip switch N.ro 4 = ON

• Chiusura valvola e arresto ventilatore in raffreddamento (funzione autofan):

dip swicth N.ro 4 = OFF N.ro 5 = ON N.ro 6 = OFF

• Chiusura valvola e arresto ventilatore in riscaldamento (funzione autofan):

dip swicth N.ro 4 = OFF N.ro 5 = OFF N.ro 6 = OFF

• Chiusura valvola e arresto ventilatore sia in raffreddamento che in riscaldamento (funzione autofan):

dip swicth N.ro 4 = OFF N.ro 5 = ON N.ro 6 = ON

La funzione autofan permette il controllo ON/OFF contemporaneo della valvola acqua e del ventilatore ottimizzando

nel contempo il funzionamento dell’apparecchio. Al raggiungimento del set, il comando chiude la valvola acqua

(OFF valvola) e solo dopo 3 minuti ferma il ventilatore in modo da compensare correttamente il tempo di chiusura

della valvola. Per evitare che la sonda aria rilevi una temperatura non corretta, durante il fermo del ventilatore il controllo

effettua dei cicli di ON del ventilatore che annullano l’eventuale effetto di stratificazione dell’aria in ambiente.

Per gli impianti a due tubi è possibile collegare una sonda acqua (accessorio T2) da posizionare sulla tubazione di

alimentazione dell’apparecchio a monte della valvola acqua. In base alla temperatura rilevata sulla tubazione, l’apparecchio

si predispone in funzionamento estivo od invernale.

Sulla scheda elettronica è inoltre disponibile un contatto per un eventuale collegamento ad un contatto finestra o

consenso remoto. Quando il contatto è chiuso l’apparecchio funziona, quando il contatto è aperto l’apparecchio si

ferma. Lo stesso contatto può essere utilizzato per accensione e spegnimento con orologio programmatore o da

qualsiasi altro interruttore posto a distanza.

Vi è inoltre la possibilità di accendere e spegnere uno o più apparecchi contemporaneamente, con l’utilizzo di un

interruttore instabile (flip-flop) collegandosi ai morsetti presenti sulla scheda.

Sensori che richiedono un’alimentazione a 12 Volt, ad esempio sensori presenza persone, possono essere collegati

ad altri morsetti della scheda elettronica e quindi ai contatti di accensione e spegnimento. La scheda è in grado di

alimentare sensori esterni per una corrente massima assorbita di 60 mA.

Accessorio Change-Over T2 per telecomando


Abbinabile unicamente alle unità con telecomando a raggi infrarossi.

Sensore di tipo NTC che, collegato al contatto T2 della scheda, permetterà un funzionamento di tipo CHANGE-

OVER; posizionando la parte terminale a contatto del tubo di alimentazione, permette il cambio stagionale Estate/

Inverno in modo automatico in funzione della temperatura dell’acqua.

SIGLA CODICE

T2 9079103

27

Accessori

per unità con scheda elettronica IR

Comando ETN +/-3°C (a parete)

L’ ETN +/- 3 è un comando per installazione a parete collegabile a ventilconvettori

equipaggiati di scheda elettronica IR.

Le funzioni svolte dal comando a parete sono:

- Accensione e spegnimento dell’apparecchio.

- Impostazione della velocità del ventilatore.

- Impostazione del range di variazione del Set di temperatura

(da fabbrica +/- 3°C, modificabile in cantiere fino a +/- 9°C).

- Modifica del Set impostato da Sistema con un valore di +/- X°C.

28


SIGLA CODICE

ETN +/-3°C 9079106

Con il Sistema Maxinet (vedi pagine seguenti) è data possibilità di impostare

la modalità di funzionamento, il Set ed ogni altro parametro dell’apparecchio

e visualizzare le modifiche effettuate dall’Utente. Il Sistema Maxinet è

sempre prioritario rispetto al comando ETN. Per un corretto utilizzo del sistema,

consultare anche il manuale Fan-coil con telecomando e del programma di supervisione Maxinet.

Gestione di più apparecchi con un unico comando

Più apparecchi Cassette con scheda IR possono essere collegati in via seriale e quindi possono essere gestiti contemporaneamente

da un unico telecomando o da un comando a parete ETN +/-3°C. Utilizzando gli appositi jumper

presenti sulla scheda, un apparecchio dovrà essere configurato come master, tutti gli altri come slave. È evidente

che il telecomando dovrà essere impiegato indirizzandolo verso il ricevitore dell’unità master. Per evitare disguidi si

consiglia di installare e collegare il ricevitore solo sul primo apparecchio.

Con telecomando

Un comando per ogni unità Un comando per più unità (massimo 20 unità)

(LUNGHEZZA MASSIMA COMPLESSIVA DEI CAVI DI COLLEGAMENTO = 800 m)

Un comando per ogni unità

(LUNGHEZZA MASSIMA DEI CAVI DI COLLEGAMENTO = 20 m)

Con ETN +/-3°C

Un comando per più unità (massimo 20 unità)

(LUNGHEZZA MASSIMA COMPLESSIVA DEI CAVI DI COLLEGAMENTO = 800 m)

Batteria elettrica SK-E

Nella serie SkyStar sono disponibili apparecchi con resistenza elettrica nella configurazione 2 tubi più resistenza.

La resistenza viene gestita al posto della valvola batteria acqua calda della quale rappresenta un’alternativa e non

un elemento di integrazione.

Le resistenze sono del tipo corazzato ad elementi inseriti all’interno del pacco batteria e devono quindi essere

fornite solo su prodotti specifici montati in fabbrica.

L’alimentazione delle resistenze elettriche montate sugli apparecchi SK 12-22-32 è di tipo monofase 230 Volt.

L’alimentazione delle resistenze montate sulle grandezze SK 42-52-62 è di tipo trifase 400 Volt + Neutro.

Nell’apparecchiatura elettrica è posta una apposita scheda elettronica alla quale sono collegate le resistenze elettriche

ed il termostato di sicurezza il quale è posto all’interno dell’unità in prossimità della batteria.

L’intervento del termostato di sicurezza produce l’apertura permanente dei relè di alimentazione (posti sulla scheda

elettronica) delle resistenze elettriche.

Il riarmo avviene elettricamente togliendo tensione all’apparecchio.

Modello

Potenza installata

Alimentazione

Num. e diametro dei cavi di collegamento

Nota: le prestazioni in raffreddamento degli apparecchi

risultano essere il 95% dei valori riportati nella tabella a pag. 6.

Schemi elettrici

MODELLI

SK 12/22/32

MODELLI

SK 42/52/62

Contatto

pulito

Contatto

pulito


SK 12-E SK 22-E / SK 32-E SK 42-E / SK 52-E / SK 62-E

1500 Watt

230V ~

3 x 1,5 mm2 2500 Watt

230V ~

3 x 2,5 mm2 3000 Watt

400V ~

5 x 1,5 mm2 Comando

Comando

Limiti di impiego Cassette con batteria elettrica

LEGENDA

Max. temperatura ambiente per Cassette con batteria elettrica in riscaldamento: 25°C

Fusibile

Fusibile

Fusibile

Fusibile

IG = Interruttore

generale

TS = Termostato

di sicurezza

R1 = Resistenza 1



29



Introduzione

La serie SkyStar ECM utilizza un innovativo motore elettronico sincrono di tipo brushless a magneti

permanenti controllato da una scheda inverter installata direttamente a bordo dell’unità.

La portata dell’aria può essere variata in maniera continua mediante un segnale 1-10 V generato

da comandi Sabiana o da sistemi di regolazione indipendenti (regolatori programmabili con

uscita 1-10 V).

L’elevata efficienza anche a basso numero di giri consente un’eccezionale riduzione del consumo

elettrico (oltre il 75% in meno rispetto ad un motore tradizionale) con valori di assorbimento,

nelle abituali condizioni di funzionamento, non superiori a 10 Watt su tutta la gamma.

Il motore brushless è caratterizzato da una velocità costante, di sincronismo, indipendente dal

carico applicato, ma dipendente dalla sola frequenza di alimentazione del motore modulata tramite

inverter. Consuma meno in quanto:

• Il motore lavora sempre nel suo punto di massima efficienza.

• Nel motore brushless i magneti permanenti del rotore generano in modo autonomo la potenza

magnetizzante.

• Il motore funziona sempre alla velocità di sincronismo, di conseguenza non ci sono correnti

indotte che ne riducono l’efficienza.

I principali vantaggi sono:

30

• Forte riduzione del consumo energetico, grazie ad un ottimale risposta al carico termico dell’ambiente

in ogni momento della giornata.

• Silenziosità di funzionamento a tutte le velocità di rotazione.

• Possibilità di funzionare a qualsiasi velocità di rotazione.

= SK = SK-ECM

ASSORBIMENTO MOTORI






GRIGLIA DI RIPRESA E DIFFUSIONE DELL’ARIA

Griglie di ripresa, cornice ed alette di diffusione orientabili su ogni lato in materiale sintetico ABS.

Versione HTA : in ABS colore bianco RAL 9003

Versione HTB : con griglia di ripresa, cornice ed alette di un unico colore a scelta

Versione HTC : con griglia di ripresa ed alette di un colore a scelta e cornice in ABS colore bianco

RAL 9003

Versione HTD : con alette di un colore a scelta mentre la griglia di ripresa e la cornice sono in ABS

colore bianco RAL 9003

Versione MD-600 : griglia di ripresa in metallo colore RAL 9003, di dimensione 600x600, perfettamente

adattabile ai controsoffitti standard e senza parti in sovrapposizione (dimensione

800x800 non disponibile).

STRUTTURA INTERNA PORTANTE

In lamiera zincata con coibentazione termica interna (polietilene espanso a cellule chiuse spessore 10mm)

e una barriera anticondensa sulla parete esterna.

APPARECCHIATURA DI CONTROLLO

Versione SK–ECM

È costituita dalla scheda elettronica di gestione pompa e dalla scheda elettronica inverter.

Versione SK–ECM–IR

È costituita dalla scheda elettronica IR10 (che integra la gestione della pompa) e dalla scheda inverter.

GRUPPO VENTILANTE

Il gruppo motore-ventola, sospeso su antivibranti, risulta essere particolarmente silenzioso.

La ventola, di tipo radiale a singola aspirazione, è studiata in modo da ottimizzare le prestazioni utilizzando

pale a profilo alare con una particolare sagoma che riduce le turbolenze incrementandone l’efficienza

e riducendo la rumorosità.

Le ventole sono accoppiate ad un motore elettronico brushless sincrono a magneti permanenti del tipo

trifase, controllato con corrente ricostruita secondo un’onda sinusoidale BLAC. La scheda elettronica ad

inverter per il controllo del funzionamento motore è alimentata a 230 Volt in monofase e, con un sistema

di switching, provvede alla generazione di una alimentazione di tipo trifase modulata in frequenza e

forma d’onda. Il tipo di alimentazione elettrica richiesta per la macchina è quindi monofase con tensione

230 - 240 V e frequenza 50 - 60 Hz.

BATTERIA DI SCAMBIO

È costituita con tubi di rame ed alette di alluminio fissate ai tubi con procedimento di mandrinatura meccanica

e sagomata opportunamente.

In esecuzione a 2 o 3 ranghi nella versione impianto a due tubi e 2+1 ranghi per impianto a quattro tubi

(il rango caldo si trova nella posizione interna).

Per gli impianti a 4 tubi vengono proposte due serie diverse: la serie SK 14 e SK 44 che privilegia il riscaldamento,

e la serie SK 26, SK 36, SK 56 che privilegia il raffreddamento.

Lo scambiatore non è adatto ad essere utilizzato in atmosfere corrosive o in tutti quegli ambienti in cui

si possano generare corrosioni nei confronti dell’alluminio.

BACINELLA RACCOGLI CONDENSA

In ABS termo-accoppiato con polistirolo espanso ad alta densità, con passaggi aria preformati opportunamente

sagomati per ottimizzare il passaggio dell’aria.

Classe di reazione al fuoco B2 secondo le norme DIN 4102.

FILTRO

Filtro sintetico rigenerabile lavabile, facilmente accessibile.

POMPA DI EVACUAZIONE CONDENSA

Pompa di tipo centrifugo con prevalenza utile di 650mm, comandata direttamente dalla scheda elettronica

a cui è abbinato un sistema a galleggiante per il controllo del livello condensa e di allarme.

GRUPPO VALVOLE

A due o tre vie, di tipo ON-OFF complete di raccordi e detentori.

31



Certificazioni EUROVENT

Caratteristiche tecniche principali

Impianto a due tubi. Le prestazioni sono riferite alle seguenti condizioni di funzionamento:




Velocità

Portata aria m

1,4 2,1 2,1

3,0 4,0

575 x 575 x 275

820 x 820 x 303

3 MODELLO SK-ECM 12 SK-ECM 22 SK-ECM 32 SK-ECM 42 SK-ECM 52

1 2 3 1 2 3 1 2 3 1 2 3 1 2 3

/h 310 380 535 310 445 710 360 610 880 630 870 1165 710 1130 1770

Raffreddam. resa totale (E) kW 1,84 2,17 2,75 2,24 3,05 4,33 2,56 3,87 5,02 4,21 5,15 6,33 5,29 7,72 10,75

Raffreddam. resa sensibile (E) kW 1,35 1,61 2,09 1,57 2,17 3,18 1,81 2,81 3,74 3,03 3,77 4,72 3,69 5,53 7,94

Riscaldamento (E) kW 2,22 2,67 3,44 2,55 3,58 5,24 2,96 4,63 6,2 5,11 6,35 8,01 5,89 8,83 12,73

Portata acqua l/h 317 373 473 385 524 744 441 666 864 723 885 1089 909 1328 1848

∆P Raffreddamento (E) kPa 4,9 6,6 10,1 4,6 9,4 15,1 5,9 12,4 19,7 10,9 15,6 22,7 9,4 18,5 33,6

∆P Riscaldamento (E) kPa 4 5,5 8,7 3,6 6,6 13,1 4,7 10,5 17,7 8,7 12,8 19,5 7,2 14,9 28,8

Potenza sonora Lw (E) dB(A) 33 39 47 33 43 54 37 50 60 33 39 48 34 47 57

Pressione sonora Lp (*) dB(A) 24 30 38 24 34 45 28 41 51 24 30 39 25 38 48

Assorbimento ventilatore (E) W 5 8 16 5 11 31 7 21 62 10 17 33 10 32 108

Contenuto acqua batteria l

Dimensioni mm

MODELLO SK-ECM 14 SK-ECM 26 SK-ECM 36 SK-ECM 44 SK-ECM 56

Velocità



Raffreddam. resa sensibile (E) kW








Assorbimento ventilatore (E) W

Contenuto acqua batteria freddo l

Contenuto acqua batteria caldo l

380

2,18

1,6

375

6,2

2,85

245

7,6

39

30

8

1,4

0,7

1,7

0,5

575 x 575 x 275

610

3,53

2,62

608

8,4

3,06

263

7,5

50

41

21

1,7

0,5

870

5,28

3,84

908

13,6

7,54

649

15,5

39

30

17

3,0

1,4

Dimensioni mm 820 x 820 x 303

32

1 2 3

310

1,85

1,34

318

4,6

2,43

209

5,7

33

24

5

535

2,77

2,08

476

9,5

3,62

311

11,7

47

38

16

310

2,09

1,49

359

3,5

1,98

170

3,5

33

24

5



Temperatura acqua: + 50°C entrata

portata acqua uguale

a quella circuitata nel funzionamento estivo

Impianto a quattro tubi. Le prestazioni sono riferite alle seguenti condizioni di funzionamento:




Assorbimento pompa smaltimento condensa: 8 W

1 2 3

445

2,81

2,04

483

5,7

2,53

217

5,5

43

34

11

710

3,93

2,95

676

10,5

3,35

288

9

54

45

31

1 2 3

360

2,38

1,71

409

4,1

2,2

189

4,5

37

28

7





880

4,53

3,46

779

13,1

3,79

326

11

60

51

62

1 2 3

(E) = Prestazioni certificate Eurovent.

* = Il livello di pressione sonora {PONDERATO dB(A)} è inferiore

a quello di potenza di 9 dB(A) per ambiente di volume pari a 100 m3 e tempo di riverbero = 0,5 sec.

630

4,3

3,08

740

9,4

6,14

528

10,5

33

24

10

1165

6,51

4,83

1120

19,8

9,36

805

22,5

48

39

33

1 2 3

710

4,98

3,52

856

8,8

5,22

449

6,5

34

25

10

1130

7,17

5,2

1233

17

7,16

616

11

47

38

32

3,6

1,1

1770

9,87

7,4

1697

30,1

9,51

818

18

57

48

108



Emissioni

Modello

ECM

SK 12

SK 22

SK 32

SK 42

SK 52

Modello


SK 12

SK 22

SK 32

SK 42

SK 52

7/12 °C

10/15 °C

14/18 °C

Velocità Portata

aria

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min


aria

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

K

K

K

m3 /h

535

380

310

710

445

310

880

610

360

1165

870

630

1770

1130

710

m3 /h

535

380

310

710

445

310

880

610

360

1165

870

630

1770

1130

710



Portata

acqua



Portata Potenza

acqua

l/h kW

493

383

318

749

512

365

886

663

423

1152

912

734

1817

1262

842

Potenza

Totale

2,87

2,22

1,85

4,36

2,98

2,12

5,15

3,85

2,46

6,70

5,30

4,27

10,56

7,34

4,90

Potenza

Sensibile

l/h kW kW

570

448

379

888

621

453

1035

793

520

1304

1055

859

2210

1574

1068

0,82

0,56

0,35

3,32

2,60

2,2

5,17

3,61

2,63

6,02

4,61

3,02

7,58

6,13

4,99

12,85

9,15

6,21

0,89

0,63

0,41

2,33

1,80

1,51

3,55

2,43

1,75

4,18

3,15

2,02

5,27

4,21

3,39

8,88

6,18

4,12

1,11

0,82

0,52



Portata

acqua

l/h

272

213

178

420

290

209

494

373

241

642

512

415

1015

713

481



Portata

acqua

Potenza

Totale

Potenza

kW

3,17

2,48

2,07

4,89

3,38

2,43

5,75

4,34

2,81

7,47

5,95

4,82

11,81

8,29

5,60

Potenza

Sensibile

l/h kW kW

473

373

317

744

524

385

864

666

441

1089

885

723

1848

1328

909

2,75

2,17

1,84

4,33

3,05

2,24

5,02

3,87

2,56

6,33

5,15

4,21

10,75

7,72

5,29

7/12 °C

10/15 °C

14/18 °C

2,09

1,61

1,35

3,18

2,17

1,57

3,74

2,81

1,81

4,72

3,77

3,03

7,94

5,53

3,69




acqua

l/h kW

330

257

214

505

347

249

595

448

288

774

615

497

1222

854

574

K

K

K


Emissioni frigorifere dei ventilconvettori cassette SkyStar con singola batteria




Portata

acqua

3,83

2,99

2,49

5,87

4,04

2,90

6,92

5,20

3,35

9,00

7,15

5,78

14,21

9,93

6,67

Potenza

Totale



Portata

acqua

l/h

387

300

250

589

404

289

696

522

335

904

717

578

1428

994

666

Potenza

Sensibile

l/h kW kW

368

293

250

588

419

311

678

528

354

857

701

576

1456

1059

734

0,9

0,72

0,5

2,14

1,70

1,45

3,42

2,43

1,81

3,94

3,07

2,06

4,98

4,07

3,35

8,47

6,16

4,27

0,94

0,78

0,58

1,84

1,42

1,18

2,80

1,91

1,38

3,30

2,48

1,59

4,17

3,32

2,67

7,00

4,86

3,24

Potenza

kW

4,49

3,49

2,91

6,85

4,70

3,36

8,09

6,07

3,89

10,51

8,34

6,72

16,60

11,56

7,74

1,06

0,9

0,72



Portata

acqua

Potenza

Totale




acqua

l/h kW

500

387

322

758

517

368

896

670

427

1165

922

741

1837

1274

849

Potenza

Sensibile

l/h kW kW

266

207

174

410

281

204

482

363

235

604

483

392

1031

718

482

Emissioni calorifiche dei ventilconvettori cassette SkyStar con singola batteria




1,54

1,21

1,01

2,38

1,63

1,18

2,80

2,11

1,37

3,51

2,81

2,28

5,99

4,18

2,80

1,54

1,21

1,01

2,38

1,63

1,18

2,80

2,11

1,37

3,51

2,81

2,28

5,99

4,18

2,80

5,82

4,51

3,75

8,81

6,01

4,28

10,42

7,79

4,96

13,54

10,72

8,61

21,37

14,82

9,87







valori medi.

33



Emissioni



Modello


SK 14

SK 26

SK 36

SK 44

SK 56

Modello


SK 14

SK 26

SK 36

SK 44

SK 56


aria

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

m3 /h

535

380

310

710

445

310

880

610

360

1165

870

630

1770

1130

710


aria

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

Max

Med

Min

m3 /h

535

380

310

710

445

310

880

610

360

1165

870

630

1770

1130

710



Portata

acqua

Potenza

Totale

Potenza

Sensibile

l/h kW kW

572

448

378

812

576

425

940

729

486

1341

1081

877

2035

1467

1010

3,32

2,61

2,20

4,72

3,35

2,47

5,46

4,24

2,82

7,79

6,29

5,10

11,83

8,53

5,87




acqua

l/h kW

305

241

205

279

211

165

315

255

184

793

639

521

800

603

440

1,78

1,40

1,19

1,62

1,23

0,96

1,83

1,48

1,07

4,61

3,72

3,03

4,65

3,50

2,56

2,32

1,79

1,50

3,29

2,28

1,66

3,86

2,93

1,91

5,40

4,30

3,45

8,26

5,82

3,93



Portata

acqua

Potenza

Totale

Potenza

Sensibile

l/h kW kW

476

375

318

676

483

359

779

608

409

1120

908

740

1697

1233

856

2,77

2,18

1,85

3,93

2,81

2,09

4,53

3,53

2,38

6,51

5,28

4,30

9,87

7,17

4,98



Portata

acqua

l/h

161

127

108

139

106

83

156

127

93

421

340

278

413

312

229

Potenza

kW

1,87

1,48

1,26

1,61

1,23

0,97

1,82

1,48

1,08

4,90

3,96

3,23

4,80

3,63

2,67

2,08

1,60

1,34

2,95

2,04

1,49

3,46

2,62

1,71

4,83

3,84

3,08

7,40

5,20

3,52



Portata

acqua

Potenza

Totale

Potenza

Sensibile

l/h kW kW

372

296

252

528

382

287

606

477

325

882

719

590

1332

979

687




acqua

l/h kW

198

156

133

176

133

105

198

161

117

517

417

340

514

388

284

2,30

1,82

1,55

2,04

1,55

1,22

2,31

1,87

1,36

6,01

4,85

3,96

5,97

4,51

3,30

2,17

1,72

1,46

3,07

2,22

1,67

3,52

2,77

1,89

5,13

4,18

3,43

7,74

5,69

3,99

1,83

1,41

1,18

2,60

1,79

1,31

3,05

2,31

1,50

4,26

3,38

2,71

6,53

4,58

3,09



Portata

acqua

Potenza

Totale

Potenza

Sensibile

l/h kW kW

264

206

172

378

262

192

442

337

221

619

497

398

951

672

457



Portata

acqua

l/h

236

186

158

213

161

127

241

195

141

613

494

403

615

464

339

Potenza

kW

2,74

2,16

1,84

2,48

1,87

1,47

2,80

2,27

1,64

7,13

5,75

4,68

7,15

5,39

3,94



7/12 °C

10/15 °C

14/18 °C

K

K

K

0,82

0,56

0,35

0,89

0,63

0,41

1,11

0,82

0,52

7/12 °C

10/15 °C

14/18 °C

K

K

K

0,9

0,72

0,5

0,94

0,78

0,58

1,06

0,9

0,72

1,54

1,20

1,00

2,20

1,53

1,12

2,57

1,96

1,29

3,6

2,89

2,32

5,53

3,90

2,66

1,54

1,20

1,00

2,20

1,53

1,12

2,57

1,96

1,29

3,6

2,89

2,32

5,53

3,90

2,66




acqua

l/h kW




34




311

245

209

288

217

170

326

263

189

805

649

528

818

616

449

3,62

2,85

2,43

3,35

2,53

1,98

3,79

3,06

2,20

9,36

7,54

6,14

9,51

7,16

5,22




valori medi.



Perdite di carico lato acqua

°C

K



batteria ad acqua fredda


20

0,94







30

0,90

40

0,86

50

0,82

Limiti di funzionamento

Circuito acqua Pressione massima lato acqua

8 bar

Aria ambiente Umidità relativa compresa fra

15 - 75%

Alimentazione Tensione nominale monofase: 230V 50Hz

Installazione Altezza massima: Vedi tabella pagina 12

60

0,78

70

0,74


80

0,70

°C

K






20

0,94

°C

K

30

0,90

40

1,14

40

0,86


batteria ad acqua calda




50

1,08

50

0,82

60

1,02

60

0,78

70

0,96

70

0,74

80

0,90

80

0,70





Temperatura minima ingresso acqua: + 5°C

Temperatura massima ingresso acqua: + 80°C

Temperatura minima: 6°C

Temperatura massima: 40°C

35




SK 12-14 / SK 22-26 / SK 32-36 (Versione 600 x 600)

MD-600

GRIGLIA DI RIPRESA

IN METALLO

(ricevitore IRC

per griglia di ripresa

in metallo:

Codice 9060178)

36

Modello ECM

SK 12

SK 14

SK 22 - 26

SK 32 - 36


Peso unità Peso unità

imballata non imballata

kg kg

28 22

30 24




kg kg

6 3


- 3. Entrata


- 4. Uscita







Dimensioni


A B C D

mm

790 350 750 150




SK 42-44 / SK 52-56 (Versione 800 x 800)

UNITÀ IMBALLATA


SK 42

SK 44

SK 52 - 56





kg kg

44 36

47 39




kg kg

10 6


- 3. Entrata


- 4. Uscita







Dimensioni


A B C D

mm

1050 400 1000 200

37



Lanci d’aria

Il lancio d’aria indicato nelle tabelle deve essere considerato solo come un valore di massima

perché può variare sensibilmente in relazione alle dimensioni dell’ambiente in cui l’apparecchio

è installato e alla disposizione dei mobili nell’ambiente stesso.

Il lancio utile L si riferisce alla distanza tra l’apparecchio e il punto in cui l’aria ha una velocità di 0,2

m/sec; nel caso in cui l’aletta ha una inclinazione di 30° (consigliato in fase di raffrescamento) si ha

il cosiddetto effetto “coanda” illustrato nel primo grafico mentre con una inclinazione di 45° (consigliato

in fase di riscaldamento) si ottiene un lancio verso il basso illustrato nel secondo grafico.



Velocità



Velocità


Altezza H m

Distanza B m

1 2 3

3,0 3,5 3,8


1 2 3

3,3

2,2

2,5

SK 12-14 SK 22-26 SK 32-36 SK 42-44 SK 52-56

3,9

2,6

2,9

4,2

2,8

3,1

1 2 3

3,0 3,8 4,5

SK 12-14 SK 22-26 SK 32-36 SK 42-44 SK 52-56

1 2 3

3,3

2,2

2,5

4,2

2,8

3,1

4,8

3,2

3,6

1 2 3

3,5 4,2 5,0

1 2 3

3,9

2,6

2,9

4,5

3,0

3,4

5,2

3,4

3,9

1 2 3

3,2 3,7 4,3

1 2 3

3,5

2,2

2,7

4,1

2,6

3,2

4,8

3,0

3,8

1 2 3

3,4 4,0 5,0

1 2 3

ATTENZIONE: nel dimensionamento invernale, prestare particolare attenzione agli edifici in cui

la temperatura del pavimento sia molto bassa (inferiore ad esempio ai 5°C).

In tale situazione il pavimento potrebbe raffreddare l’aria sovrastante a valori di

temperatura così bassi da contrastare la diffusione uniforme dell’aria calda in

uscita dall’apparecchio, riducendo il valore del lancio indicato in tabella.

38


3,8

2,4

3,0

4,6

2,8

3,6

5,4

3,4

4,2



Accessori

Raccordo aria primaria

Vedi pagina 13.

Kit aria primaria ad 1 via PRT

Consente di immettere l’aria primaria in ambiente utilizzando in maniera diretta una via della plafoniera. Il Kit consiste

in un separatore di flusso da inserire all’interno del cassette ed in un raccordo circolare di collegamento alla

tubazione flessibile d’impianto. Il flusso aria viene convogliato direttamente

su di una sola aletta di mandata dell’apparecchio senza passare

attraverso la batteria. La quantità di portata aria primaria immessa

in ambiente sarà funzione della prevalenza di immissione.

MODELLO

m 3 /h

80

120

160

200

240

SIGLA CODICE

SIGLA

CODICE

CAP 6078005

SK 1-2-3

PRT 600

9079230

SK 1-2-3 SK 4-5

SK 4-5

PRT 800

9079231

Correlazione

Portata / Prevalenza residua

Pa residua

3

8

15

25

36

m

160

200

300

400

500

3 /h

Pa residua

3

8

15

25

36


Il diametro del raccordo

è di 150 mm per SK 1 - 2 - 3

e di 180 mm per SK 4 - 5.

39



Valvole ON-OFF con attuatore termoelettrico

Max pressione d'esercizio:

Max temperatura ambiente:

Max temperatura dell'acqua:

Alimentazione:

Assorbimento:

Protezione:

Tempi di apertura:

Max percentuale di glicole:

40

16 bar

50 °C

110 °C

230 V - 50/60 Hz

3 VA

IP 43

ca. 3 min.

50%

Tipo

batteria

Principale

Ausiliaria

Modello


12 - 22 - 32

14 - 26 - 36

42 - 52

44 - 56

14 - 26 - 36

44 - 56


Dati tecnici: Caratteristiche valvole

Perdite di carico valvole

3 vie 2 vie

3 vie 2 vie

∆p - kPa

VALVOLE ON-OFF CON DETENTORE A REGOLAZIONE MICROMETRICA

VALVOLA ON-OFF CON KIT SEMPLIFICATO

Portata

acqua (l/h)

Kvs

m 3 /h

2,8

5,2

2,8

Valvole 2 vie Valvole 3 vie

∆pmax

kPa *

Attacchi

valvole **

* massima pressione differenziale a valvola chiusa **

50

60

50

3/4"

1"

3/4"

Kvs

m 3 /h

2,5

4,5

2,5

∆pmax

kPa *

50

50

50

filetto esterno

Kit di regolazione flusso acqua con valvole a 2 o 3 vie

di tipo ON-OFF con attuatore termoelettrico.

Il kit comprende i tubi di raccordo.

Attacchi

valvole **

Nota: L’attacco del detentore a regolazione micrometrica

a cui ci si deve collegare con la batteria primaria

è 1/2” femmina (Kvs 2) per le grandezze

SK1 - SK2 - SK3 e 3/4” femmina (Kvs 3,5)

per le grandezze SK4 - SK5, mentre

è di 1/2” femmina (Kvs 2) per le batterie secondarie.

3/4"

1"

3/4"

Nota: La massima perdita di carico attraverso la valvola

completamente aperta non dovrebbe superare

il valore di 25 kPa per il funzionamento in raffreddamento

e 15 kPa per il funzionamento in riscaldamento.



Configurazione SK–ECM

LEGENDA

SEP = Scheda elettronica gestione pompa

BLAC = Scheda elettronica Inverter

M = Motore elettronico

CONTROLLER = Regolatore


Per questa configurazione di cassette il segnale 1-10 Vdc, per il pilotaggio inverter, dovrà essere

fornito da un regolatore o apparato elettronico similare, avente determinate caratteristiche riferite

al segnale quali:

• Impedenza < 100 �;

• Massima velocità 10Vdc;

• Fan OFF con V < 0,9Vdc.

Schema di collegamento elettrico SK–ECM

41



DESCRIZIONE

Unità di potenza per comando remoto CR-T-ECM montata a bordo

Unità di potenza per comando remoto CR-T-ECM sciolta

42

Comando a parete

SIGLA CODICE

CR-T-ECM 9066342



Il comando deve essere abbinato obbligatoriamente con l’unità di potenza UPM-ECM (montata

a bordo) o con l’unità di potenza UPS-ECM (consegnata sciolta).

• Consente di controllare più ventilconvettori (max. 16) contemporaneamente (un’unità di potenza per

ogni apparecchio).

• Commutazione manuale delle tre velocità del ventilatore o automatica con variazione continua.


• Variazione continua della velocità in funzione dello scostamento fra Set e temperatura rilevata (posizione

Auto del commutatore).




• Possibilità di applicazione della sonda di minima NTC.



contatto con la tubazione dell’acqua (impianto a due tubi).






Unità di potenza da installare

sull’apparecchio terminale (interfaccia ventilconvettore).

Comanda gli organi elettrici (ventilatore)

ed elettroidraulici (valvole) del ventilconvettore

ed è collegato alla rete elettrica.

L’unità riceve l’informazione necessaria

a comandare tali organi dal comando remoto.

Potenza assorbita comando: 1,5 VA

SIGLA CODICE

UPM-ECM 9066341

UPS-ECM 9066340



Accessori per comandi elettronici a parete

Sonda di Minima NTC

Da posizionare fra le alette della batteria di scambio termico.

Per il collegamento al comando,

il cavo della sonda NTC deve essere separato dai conduttori di potenza.

Abbinabile al comando CR-T-ECM.

Arresta l’elettroventilatore

quando la temperatura dell’acqua è inferiore ai 28°C,

e lo fa ripartire quando questa raggiunge i 33°C.

SIGLA CODICE

NTC 3021090

Change-Over CH 15-25

Cambio stagionale automatico

da posizionare in contatto con il tubo di alimentazione.

Solamente per impianti a due tubi

(non utilizzabile con la valvola a 2 vie).

Abbinabile al comando CR-T-ECM.

SIGLA CODICE

CH 15-25 9053049


NERO

ROSSO

43

SkyStar ECM ECM SkyStar

Configurazione SK–ECM–IR

Questa configurazione di cassette monta all’interno dell’apparecchiatura elettrica una scheda elettronica ECM-IR

che invia il segnale 1-10 V alla scheda inverter, in funzione dei comandi ricevuti da un telecomando con ricevitore

(sigla RT03/ECM) oppure da un comando a parete (sigla ETN/ECM).

Gli apparecchi possono essere gestiti in modalità stand-alone, master/slave o in seriale.

Impostando opportunamente i dip switch di configurazione sulla scheda ECM-IR, è possibile definire le seguenti

funzioni principali:

• Impianto a 2 tubi / 4 tubi:


• Ventilazione continua:

dip switch N.ro 4 = ON

• Chiusura valvola e arresto ventilatore in raffreddamento (funzione autofan):

dip swicth N.ro 4 = OFF N.ro 5 = ON N.ro 6 = OFF

• Chiusura valvola e arresto ventilatore in riscaldamento (funzione autofan):

dip swicth N.ro 4 = OFF N.ro 5 = OFF N.ro 6 = OFF

• Chiusura valvola e arresto ventilatore sia in raffreddamento che in riscaldamento (funzione autofan):

dip swicth N.ro 4 = OFF N.ro 5 = ON N.ro 6 = ON

La funzione autofan permette il controllo ON/OFF contemporaneo della valvola acqua e del ventilatore ottimizzando

nel contempo il funzionamento dell’apparecchio. Al raggiungimento del set, il comando chiude la valvola acqua

(OFF valvola) e solo dopo 3 minuti ferma il ventilatore in modo da compensare correttamente il tempo di chiusura

della valvola. La funzione autofan può essere attivata in solo funzionamento estivo, in solo funzionamento invernale

od in entrambe le modalità di funzionamento.

Per gli impianti a due tubi è possibile collegare una sonda acqua da posizionare sulla tubazione di alimentazione

dell’apparecchio a monte della valvola acqua. In base alla temperatura rilevata sulla tubazione, l’apparecchio si

predispone in funzionamento estivo od invernale.

Sulla scheda elettronica è inoltre disponibile un contatto per un eventuale collegamento ad un contatto finestra o

consenso remoto. Quando il contatto è chiuso l’apparecchio funziona, quando il contatto è aperto l’apparecchio si

ferma. Lo stesso contatto può essere utilizzato per accensione e spegnimento con orologio programmatore o da

qualsiasi altro interruttore posto a distanza.

Vi è inoltre la possibilità di accendere e spegnere l’apparecchio, con l’utilizzo di un interruttore instabile (flip-flop)

collegandosi ai morsetti presenti sulla scheda (F1 – 12V).

Sensori che richiedono un’alimentazione a 12 Volt, ad esempio sensori presenza persone, possono essere collegati

ad altri morsetti della scheda elettronica e quindi ai contatti di accensione e spegnimento. La scheda è in grado

di alimentare sensori esterni per una corrente massima assorbita di 60 mA.

Potenza assorbita scheda: 2,5 VA.

Schema di collegamento elettrico SK–ECM–IR

LEGENDA

44

ECM−IR = Scheda elettronica di controllo

BLAC = Scheda elettronica Inverter

M = Motore elettronico

E = Valvola acqua (impianto a 2 tubi)

E1 = Valvola acqua calda

E2 = Valvola acqua fredda

T3 = Sonda di minima

temperatura acqua

T1 = Sonda aria



Telecomando con ricevitore

Le funzioni svolte dal telecomando sono:

- Impostazione temperatura desiderata.

- Commutazione velocità ventilatore

con possibilità di funzionamento in automatico. coo.

- Programmazione di accensione e spegnimento nt to

nelle 24 ore.

- Controllo on/off valvola acqua in raffreddamento. en nto.

- Controllo on/off valvola acqua in riscaldamento. nt to.

- Controllo termostatico sulle sole valvole

o in abbinamento valvole e ventilatore.

- Gestione valvole su impianto a 2 o 4 tubi

con commutazione

estate/inverno da telecomando.

- Gestione valvole su impianti a 4 tubi

con commutazione automatica

raffreddamento/riscaldamento

con zona morta di 2°C.

ESEMPIO

DI INSTALLAZIONE CON TELECOMANDO

Le funzioni svolte dal comando a parete sono:

- Accensione e spegnimento dell’apparecchio.

- Impostazione della velocità del ventilatore.

- Impostazione del range di variazione del Set di temperatura

(da fabbrica +/- 3°C, modificabile in cantiere fino a +/- 9°C).

- Modifica del Set impostato da Sistema con un valore di +/- X°C.

Con il Sistema Maxinet (vedi pagine seguenti) è data possibilità di impostare

la modalità di funzionamento, il Set ed ogni altro parametro dell’apparecchio

e visualizzare le modifiche effettuate dall’Utente. Il Sistema Maxinet è

sempre prioritario rispetto al comando ETN. Per un corretto utilizzo del sistema,

consultare anche il manuale Fan-coil con telecomando e del programma

di supervisione Maxinet.


SIGLA CODICE

RT03/ECM 9079220

Comando ETN/ECM (a parete) SIGLA CODICE

ETN/ECM 3021232

45



46


Gestione di più apparecchi con un unico comando

Più apparecchi Cassette con scheda ECM−IR possono essere collegati in via seriale e quindi possono essere gestiti

contemporaneamente da un unico telecomando o da un comando a parete ETN/ECM. Utilizzando gli appositi

jumper presenti sulla scheda, un apparecchio dovrà essere configurato come master, tutti gli altri come slave. È

evidente che il telecomando dovrà essere impiegato indirizzandolo verso il ricevitore dell’unità master. Per evitare

disguidi si consiglia di installare e collegare il ricevitore solo sul primo apparecchio.



(LUNGHEZZA MASSIMA DEI CAVI DI COLLEGAMENTO = 20 m)

SIGLA CODICE

T2 9079103

Con telecomando

Con ETN/ECM

Accessorio Change-Over T2 per telecomando

Un comando per più unità

(massimo 20 unità)


Un comando per più unità

(massimo 20 unità)


Abbinabile unicamente alle unità con telecomando a raggi infrarossi.

Sensore di tipo NTC che, collegato al contatto T2 della scheda, permetterà un funzionamento di tipo CHANGE-OVER;

posizionando la parte terminale a contatto del tubo di alimentazione, permette il cambio stagionale Estate/Inverno

in modo automatico in funzione della temperatura dell’acqua.


SkyStar / SkyStar ECM

Pannello di controllo multifunzione


Unità con scheda IR / ECM–IR

Sempre utilizzando le possibilità di comunicazione seriale degli apparecchi,

è possibile porre in serie fino a 60 unità SkyStar (la lunghezza

massima complessiva del cavo di collegamento è di 800 m)

gestendole con un unico comando a parete PCR-DI. Dal comando

a parete è possibile impostare le modalità e condizioni di funzionamento

di ogni singolo apparecchio collegato, di visualizzare le condizioni

di funzionamento di ogni singolo apparecchio, di impostare

delle fasce orarie di accensione e spegnimento per ogni giorno della

settimana. Nel caso le unità da collegare siano più di 60, occorre

utilizzare due o più comandi a parete intelligenti.

Ciascun comando a parete gestirà le sole unità ad esso collegate.

Il pannello PCR-DI consente di poter gestire più apparecchi, con un

massimo di 60 unità, da un unico punto di comando. Il pannello

PCR-DI colloquia in via seriale con tutti gli apparecchi a cui è collegato

con la possibilità di gestirli tutti contemporaneamente oppure

ciascuno singolarmente. Con la predisposizione di indirizzo di ogni

singolo apparecchio, è infatti possibile richiamare tutte le unità contemporaneamente

o le singola unità e svolgere le seguenti funzioni:

- visualizzare la modalità di funzionamento

in atto, la velocità di ventilazione, il set impostato

- visualizzare la temperatura ambiente

rilevata sul singolo apparecchio

- accendere e spegnere

tutti gli apparecchi contemporaneamente

oppure ciascun apparecchio singolarmente

- modificare la modalità di funzionamento

(solo ventilazione, riscaldamento, raffreddamento,

commutazione automatica delle funzioni)

- modificare il set point

SIGLA CODICE

PCR-DI 9079102

Ogni funzione può quindi essere inviata a tutti gli apparecchi collegati, oppure ad ogni

singolo apparecchio.

Su ciascun singolo apparecchio è possibile impostare dei diversi valori di set o di modalità di funzionamento.

Il pannello PCR-DI consente inoltre la gestione programmata degli apparecchi nel corso della settimana.

Per ogni giorno della settimana si possono impostare 2 avviamenti e 2 fermate degli apparecchi.

In ogni momento è possibile uscire dalla programmazione settimanale e funzionare in impostazione manuale e,

successivamente, rientrare nuovamente nella programmazione settimanale.

47



48


Software di gestione di una rete di più ventilconvettori

Programma MaxiNet di gestione di una rete di terminali idronici Sabiana IR

Il MaxiNet è un sistema di controllo centralizzato di una rete di terminali

idronici Sabiana IR basato su di un software che lavora in ambiente

Windows XP professional Service Pack 2.

Il software MaxiNet offre una soluzione pratica ed economica per la gestione

dei terminali tramite un semplice click del mouse.

Le caratteristiche principali sono la semplicità di utilizzo, il programma

settimanale estremamente completo e funzionale, la possibilità di accedere

ai dati storici di funzionamento di ogni singolo apparecchio collegato.

Il programma utilizza tutte le potenzialità dei nostri apparecchi con telecomando

affiancandosi a quest’ultimo.

Il programma MaxiNet è uno strumento di controllo che può essere visto

come sostitutivo del telecomando o come strumento parallelo con la possibilità, però, di impostare delle regole

prioritarie ove le impostazioni da MaxiNet abbiano priorità su quelle fornite da telecomando.

Con il programma è possibile:

- creare blocchi logici omogenei (raggruppamento di più apparecchi per singolo piano, ufficio o camera).

- memorizzare programmi settimanali già adeguati alle diverse tipologie di funzionamento (estivo, invernale, mezze

stagioni, periodi di chiusura, etc.), di richiamarli ed attivarli con un semplice tocco di mouse.

Settimanalmente, possono essere definiti cicli di accensione o spegnimento per singolo apparecchio o gruppi.

- impostare le condizioni di funzionamento per ogni singolo apparecchio o per gruppi (modalità di funzionamento,

velocità ventilatore, set di temperatura).

- impostare i limiti di set per ogni singolo apparecchio o per gruppi.

- accendere o spegnere ogni singolo apparecchio o gruppi.

La programmazione settimanale, “Weekly Program”, vi permette di impostare i parametri di funzionamento delle

unità per ogni singolo giorno della settimana.

È possibile impostare fino a 20 diversi programmi settimanali.

Per ogni giorno della settimana, si hanno a disposizione dei riquadri temporali.

Per ciascun riquadro è possibile selezionare l’ora ed il tipo di funzionamento che si vuole venga eseguito dall’unità.

Quindi potrete visualizzare l’ora e i parametri di funzionamento che verranno inviati e quindi seguiti dall’unità.




Software di gestione di una rete di più ventilconvettori

Una funzione particolarmente interessante del programma settimanale è quella di poter far eseguire al programma

stesso delle routine, temporizzate, di controllo nel corso delle quali si verifica se su alcuni terminali sia stata modificata

la modalità di funzionamento od il set di temperatura impostato, ad esempio tramite telecomando locale. Se

attivata, la routine riporterà tutti i parametri dell’apparecchio ai valori impostati all’interno del programma settimanale.

Menù principale

Stato

di funzionamento

di ogni singolo

apparecchio

Selezione

dei piani/sezioni

Terminale

Dalla schermata principale del programma

è possibile visualizzare l’intera

rete di apparecchi terminali ed

interagire con essa. È possibile richiamare

una singola macchina, un

singolo gruppo o l’intera rete e quindi

operare modifiche sulle modalità

di funzionamento e sul set impostato.

È possibile quindi verificare lo stato

di funzionamento di ogni singolo apparecchio,

la temperatura ambiente

rilevata, la temperatura in batteria e

lo stato di funzionamento della pompa

di smaltimento o di un eventuale

allarme.

Logica di gestione

con PC Maxinet

Esempio di collegamento

di una rete di Cassette

formata da più di 60 unità

Selezione del modo di visualizzazione

Freddo

Set

Temperatura

Indirizzo

Cavo per il collegamento seriale RS 485

Cavo schermato da utilizzare:

Belden 9841, RS-485, 1x2x24 AWG SFTP, 120 Ohm

Caldo

Locale (nome/numero)

Modalità

Selezione delle diverse unità

Parametri

di regolazione

Comandi

Fan AutoFan

Auto Solo ventilazione OFF

49



50

SIGLA CODICE

S08R 9079105

Accessori MaxiNet 7


Quale accessorio aggiuntivo è disponibile una scheda equipaggiata

con 8 relè con contatti puliti in scambio da utilizzare per poter controllare

l’accensione o spegnimento di utenze elettriche remote.

Il contatto di ciascun relè può quindi essere utilizzato ponendolo in

serie con la bobina dei teleruttori per l’On/Off di un motore di una

pompa, di un Chiller, di una caldaia o con le bobine dei teleruttori

per il controllo di “luci”, estrattori d’aria, l’apertura e chiusura di porte

e azionamenti elettrici quali serrande.

Le schede di OutPut possono essere collegate all’interno della rete

gestita con il software MaxiNet e gestite allo stesso livello di ogni altra scheda terminale. Il numero massimo di

schede collegabili è di 10 per network.

SkyStar MCT


Introduzione


La versione MCT è stata progettata per tutti gli ambienti in cui non è previsto o non è possibile

realizzare il controsoffitto in cui inserire gli impianti meccanici ed elettrici.

Il mobile di copertura si raccorda perfettamente con la griglia di ripresa e di mandata dell’aria,

mantenendo il design di grande fascino che caratterizza la serie SkyStar. Gli attacchi idraulici

sono indirizzabili verso l’alto.

La serie MCT comprende 7 modelli, con un’altezza di installazione sino a 5 m, grazie alla grande

versatilità di regolazione delle alette di diffusione dell’aria.

Rimangono valide tutte le caratteristiche tecniche descritte nelle pagine precedenti, tenendo presente

che:

- la serie MCT è prevista solo per unità per impianti a 2 tubi (unica batteria di scambio termico)

- non è possibile il trattamento con aria primaria

- non è possibile l’utilizzo della batteria elettrica aggiuntiva

La versione MCT prevede un apposito involucro consegnato in un imballo a parte che deve essere

applicato solo dopo che l’apparecchio SkyStar è stato installato con collegamenti idraulici

ed elettrici ultimati.

51



Dimensioni e Pesi

SK 02-MCT / SK 12-MCT / SK 22-MCT / SK 32-MCT

Codice involucro: 9079240

Peso involucro: 5 kg (7,5 kg con l’imballo)

SK 42-MCT / SK 52-MCT / SK 62-MCT

Codice involucro: 9079250

Peso involucro: 10,5 kg (13,5 kg con l’imballo)

Attenzione: i collegamenti elettrici e idraulici devono provenire dall’alto e non devono interferire con l’involucro.

52




Schema di montaggio


53



Componenti dell’involucro

L’involucro comprende:

A – 4 angoli di copertura

B – 4 staffe inferiori

C – 4 staffe superiori

D – Vaschetta raccogli condensa

E – Kit viti (N° 45 viti TCX 3,9x9,5mm)

F – Foglio di istruzioni

Kit valvole

I raccordi delle valvole consentono l’allacciamento idraulico dall’alto.

SK 02-MCT / SK 12-MCT


Cod. 9079155

Per le caratteristiche delle valvole fare riferimento a pag. 15.

SK 42-MCT


Cod. 9079156

Le descrizioni ed illustrazioni fornite nella presente pubblicazione si intendono non impegnative: la Sabiana si riserva

perciò il diritto, ferme restando le caratteristiche essenziali dei tipi descritti ed illustrati, di apportare, in qualunque

momento, senza impegnarsi ad aggiornare tempestivamente questa pubblicazione, le eventuali modifiche che essa

ritenesse convenienti per scopo di miglioramento o per qualsiasi esigenza di carattere costruttivo o commerciale.

54


Griglia di ripresa in metallo MD-600

Condizionamento

Ventilconvettore Cassette

SkyStar - SkyStar ECM

IL COMFORT AMBIENTALE

Sabiana s.p.a. • via Piave, 53 • 20011 Corbetta • Milano • Italia • tel. +39.02.97203.1 r.a. / +39.02.97270429 / +39.02.97270576

fax +39.02.9777282 / +39.02.9772820 • www.sabiana.it • info@sabiana.it

SKYSTAR - 10/11

COD. A4790000 Q/10/11

SkyStar ECM - Technicalshop

Create successful ePaper yourself

Delete template?

Save as template?
