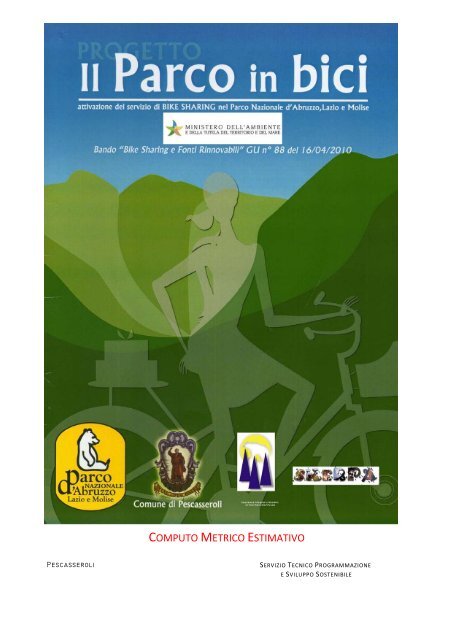

COMPUTO METRICO ESTIMATIVO<br />
Pescasseroli SERVIZIO TECNICO PROGRAMMAZIONE<br />
E SVILUPPO SOSTENIBILE
Num.Ord.<br />
TARIFFA<br />
D I M E N S I O N I I M P O R T I<br />
DESIGNAZIONE DEI LAVORI Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
LAVORI A MISURA<br />
R I P O R T O<br />
1 FORNITRA IN OPERA DI n. 25 BICICLETTE A PEDALATA<br />
P.B.001 ASSISTITA. Dovrà essere fornita una bicicletta elettrica a pedalata<br />
08/06/2012 assistita, munita dei relativi accessori, di facile guidabilità, semplice<br />
manutenzione i cui ricambi possano reperirsi facilmente in<br />
commercio.<br />
La bicicletta elettrica fornita dovrà inoltre essere personalizzata con i<br />
colori e grafiche che verranno indicati dall’Ente Autonomo <strong>Parco</strong><br />
<strong>Nazionale</strong> d’Abruzzo, <strong>Lazio</strong> e Molise (Amministrazione Appaltante).<br />
Le biciclette dovranno soddisfare le caratteristiche costruttive e<br />
funzionali previste dall'art. 68 del Codice della Strada e avere<br />
caratteristiche costruttive che impediscano o minimizzino la<br />
possibilità di asportazione di parti di esse e i possibili danni da<br />
vandalismo, di tale aspetto dovrà essere data adeguata illustrazione<br />
nella relazione d'offerta.<br />
Il sistema di aggancio previsto (con staffa di ancoraggio) dovrà<br />
comunque consentire l’allestimento di tale accessorio su ulteriori<br />
biciclette che l’Ente <strong>Parco</strong> e/o il Comune di Pescasseroli e/o<br />
l’Associazione Albergatori e Ristoratori del <strong>Parco</strong> – in qualità di<br />
partner del Progetto - si riservano di acquistare autonomamente e<br />
successivamente per eventuali integrazioni del sistema.<br />
Il sistema di assistenza alla pedalata dovrà entrare in funzione in<br />
modo automatico escludendo in ogni modo la possibilità di attivarlo<br />
manualmente.<br />
La bicicletta dovrà avere a bordo una staffa/aggancio, con la quale<br />
possa essere ancorata al ciclo posteggio, che dovrà essere solidamente<br />
ancorata al telaio: tale elemento consentirà altresì di riconoscere a<br />
vista la bicicletta, fungendo anche da deterrente per gli eventuali<br />
furti.<br />
Le caratteristiche tecniche della bicicletta pubblica dovranno essere:<br />
• telaio in alluminio;<br />
• componenti in alluminio (manubrio, leve, campanello etc.);<br />
• ruote con cerchio in alluminio 26”-28”, dotate di gomme a camera<br />
d'aria con protezione antiforatura;<br />
• forcella ammortizzata;<br />
• Cambio Shimano nexus 7 velocità;<br />
• staffa ancoraggio al ciclo posteggio;<br />
• portapacchi posteriore;<br />
• cavalletto;<br />
• impianto luci completo;<br />
• sella con doppia molla antifurto;<br />
• antifurto fissato al telaio della bicicletta o cavo antifurto per il<br />
serraggio della bicicletta al di fuori dei cicloposteggi;<br />
• batteria al nichel-metal idrato che consenta una autonomia non<br />
inferiore a 30 Km., peso pari a circa 3 kg., con vita presunta pari ad<br />
almeno 400 cicli di ricarica;<br />
• motore elettrico che assicuri velocità max assistita 25 Km/ora.<br />
Personalizzazione: Progetto grafico e indicazioni dettate dall’Ente<br />
<strong>Parco</strong>.<br />
Garanzia: Minimo 2 anni.<br />
2 FORNITURA E POSA IN OPERA DI N. 7 STAZIONI CON<br />
P.B. 002 COPERTURA DA 5 POSTAZIONI CON TOTEM DI GESTIONE;<br />
08/06/2012 • Struttura in acciaio per il supporto delle chiusure elettroniche;<br />
• Chiusure elettroniche per l’alloggiamento di 5 biciclette a pedalata<br />
assistita;<br />
• Rastrelliera per l’alloggiamento di 5 biciclette a pedalata assistita;<br />
• Copertura con struttura in acciaio e copertura in policarbonato;<br />
• Accessori per il collegamento in rete elettrica;<br />
• Totem di gestione di dimensioni di circa cm. 50x50x150, sulle cui<br />
superfici dovranno esser contenute le informazioni di utilizzo del<br />
sistema. Il Totem dovrà essere realizzato con struttura portante in<br />
acciaio e scocca in lamiera di alluminio, con applicata stampa<br />
adesiva a colori, per esterni, in relazione al progetto grafico ed alle<br />
indicazioni dettate dall’ Ente <strong>Parco</strong>. Il Totem dovrà presentare una<br />
COMMITTENTE:<br />
25,00<br />
pag. 2<br />
SOMMANO ca 25,00 850,00 21´250,00<br />
A R I P O R T A R E 21´250,00
Num.Ord.<br />
TARIFFA<br />
D I M E N S I O N I I M P O R T I<br />
DESIGNAZIONE DEI LAVORI Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
struttura capace di ospitare le attrezzature informatiche necessarie al<br />
sistema trasmissione dati ed al sistema di gestione della singola<br />
Stazione.<br />
Ingombri di massima della struttura<br />
La postazione dovrà avere i seguenti ingombri di massima:<br />
• Lunghezza: ca. 3.400 mm;<br />
• Larghezza: ca. 2.200 mm;<br />
• Altezza max: ca. 2.800 mm;<br />
3 STAZIONE DA 5 POSTAZIONI CON COPERTURA<br />
P.B. 003 FOTOVOLTAICA E TOTEM DI GESTIONE. La postazione con<br />
08/06/2012 copertura dovrà ospitare 5 biciclette. La copertura dovrà essere<br />
dotata di pannelli fotovoltaici ad alta efficienza e perfettamente<br />
integrati nella struttura. La potenza di picco totale dell’impianto<br />
dovrà essere pari a circa 1,22 Wp tale cioè da soddisfare l’esigenza di<br />
picco.<br />
Principali caratteristiche<br />
• Struttura in acciaio per il supporto delle chiusure elettroniche;<br />
• Chiusure elettroniche per l’alloggiamento di 5 biciclette a pedalata<br />
assistita;<br />
• Rastrelliera per l’alloggiamento di 5 biciclette a pedalata assistita;<br />
• Copertura con struttura in acciaio e pannelli fotovoltaici ad alta<br />
efficienza;<br />
• Accessori per il collegamento in rete elettrica;<br />
• Totem di gestione di dimensioni di circa cm. 50x50x150, sulle cui<br />
superfici dovranno esser contenute le informazioni di utilizzo del<br />
sistema. Il Totem dovrà essere realizzato con struttura portante in<br />
acciaio e scocca in lamiera di alluminio, con applicata stampa<br />
adesiva a colori, per esterni, in relazione al progetto grafico ed alle<br />
indicazioni dettate dall’Ente <strong>Parco</strong>. Il Totem dovrà presentare una<br />
struttura capace di ospitare le attrezzature informatiche necessarie al<br />
sistema trasmissione dati ed al sistema di gestione della singola<br />
Stazione.<br />
Ingombri di massima della struttura<br />
La postazione dovrà avere i seguenti ingombri di massima:<br />
• Lunghezza: ca. 3.400 mm;<br />
• Larghezza: ca. 2.200 mm;<br />
• Altezza max: ca. 2.800 mm;<br />
4 FORNITURA E POSA IN OPERA DI N. 8 MODULI DA 5<br />
P.B. 004 POSTAZIONI; Principali<br />
08/06/2012 caratteristiche<br />
Struttura in acciaio per il supporto delle chiusure elettroniche;<br />
Chiusure elettroniche per l’alloggiamento di 5 biciclette a pedalata<br />
assistita;<br />
Rastrelliera per l’alloggiamento di 5 biciclette a pedalata assistita;<br />
Ingombri di massima della struttura<br />
• Lunghezza: ca. 3.200 mm;<br />
• Larghezza: ca. 500 mm;<br />
• Altezza max: ca. 1.500 ;mm<br />
il presso si intente per fornitura e posa in opera a regola d'arte.<br />
5 SOFTWARE E HARDWARE PER LA GESTIONE DEL<br />
P.B 005 SISTEMA- fornitura di hardware<br />
08/06/2012 e di software per la gestione e il monitoraggio del servizio di bike<br />
sharing. L'utilizzo di tale software ed i servizi di assistenza sullo<br />
stesso di seguito specificati non dovranno comportare costi ulteriori<br />
per la stazione appaltante almeno per il primo anno di operatività del<br />
COMMITTENTE:<br />
pag. 3<br />
R I P O R T O 21´250,00<br />
SOMMANO cadauno 7,00 10´500,00 73´500,00<br />
SOMMANO cadauno 1,00 19´000,00 19´000,00<br />
7,00<br />
1,00<br />
5,00<br />
3,00<br />
SOMMANO ca 8,00 4´100,00 32´800,00<br />
A R I P O R T A R E 146´550,00
Num.Ord.<br />
TARIFFA<br />
D I M E N S I O N I I M P O R T I<br />
DESIGNAZIONE DEI LAVORI Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
servizio.<br />
Il software dovrà consentire almeno le seguenti funzionalità:<br />
1. inserimento/aggiornamento dell'anagrafica utente;<br />
2. registrazione e interrogazione dei dati relativi ai singoli utilizzi del<br />
sistema (orari di prelievo e riconsegna, stazioni di origine e di<br />
destinazione);<br />
3. interrogazione sul database dei movimenti per: ora di prelievo, ora<br />
di deposito, stazione di prelievo, stazione di deposito, durata dello<br />
spostamento, giorno della settimana (es: prelievi effettuati il lunedì),<br />
singolo giorno dell'anno, periodi di più giorni;<br />
4. segnalazione e report delle mancate riconsegne delle biciclette;<br />
5. telediagnosi, che dovrà consentire di conoscere in tempo reale lo<br />
stato dei ciclo posteggi, comprese le eventuali avarie che dovranno<br />
poter essere sbloccate da remoto riportando in piena efficienza sia il<br />
singolo ciclo posteggio sia l'intera stazione di distribuzione.<br />
Il software gestionale dovrà essere eseguibile tramite interfaccia<br />
accessibile via internet, senza vincolo di accesso alle funzionalità da<br />
singole postazioni. Non dovrà pertanto essere prevista l'installazione<br />
di software dedicati; il sistema dovrà essere in grado di offrire tutte le<br />
funzionalità previste tramite un comune programma per la<br />
navigazione web (es. internet explorer, mozilla firefox). L'accesso<br />
alle funzionalità gestionali dovrà in ogni caso essere consentito ai soli<br />
utenti autorizzati con adeguato sistema di autenticazione (es. uso di<br />
password).<br />
Per la trasmissione dei dati dalle stazioni dovranno essere forniti<br />
modem wireless almeno GPRS in grado di ospitare normali sim-card<br />
la cui acquisizione sarà curata dall'ente appaltante.<br />
Il sistema dovrà consentire una frequenza di trasmissione dei dati<br />
adeguata ad un efficace monitoraggio del servizio: in tempo reale, o<br />
con frequenze minime di chiamata e/o con chiamate comandate da<br />
eventi. Qualora il sistema fornito preveda la registrazione dei dati<br />
relativi al servizio (anagrafica e contabilità utenti, informazioni<br />
relative allo stato ed all'utilizzo del sistema) su server remoto e non<br />
presso la stazione appaltante, dovrà essere disponibile una<br />
funzionalità per consentire repliche in locale del relativo database.<br />
L'appaltatore dovrà inoltre fornire le specifiche di connessione e di<br />
formato dei dati trasmessi (tracciato record) al fine di consentire un<br />
eventuale autonomo interfacciamento da parte dell'Amministrazione<br />
su propri server e modem di ricezione<br />
TESSERE ELETTRONICHE: Le tessere elettroniche dovranno<br />
essere personalizzate con grafica e colori proposti dalla ditta e<br />
approvati dall'Ente <strong>Parco</strong>.<br />
Le tessere dovranno essere numerate da 001 a 1000.<br />
Si precisa che il servizio di distribuzione delle tessere e di gestione<br />
delle utenze è escluso dalla presente fornitura.<br />
Le tessere dovranno essere marcate o marcabili con codice che<br />
consenta l'identificazione univoca dell'utente assegnatario. La<br />
funzionalità del sistema dovrà consentirne l'inibizione (il blocco della<br />
funzionalità di accesso al servizio) da remoto.<br />
6 FORNITURA ACCESSORI PER IL FUNZIONAMENTO E LA<br />
P.B. 006 PROTEZIONE DEI MATERIALI FORNITI -CABALAGGO<br />
08/06/2012 UTENZE ELETTRICHE<br />
COMMITTENTE:<br />
Data, 13/07/2012<br />
pag. 4<br />
R I P O R T O 146´550,00<br />
SOMMANO cadauno 1,00 5´000,00 5´000,00<br />
SOMMANO a corpo 1,00 5´450,00 5´450,00<br />
Parziale LAVORI A MISURA euro 157´000,00<br />
Il Tecnico<br />
T O T A L E euro 157´000,00<br />
A R I P O R T A R E 157´000,00<br />
1,00<br />
1,00
