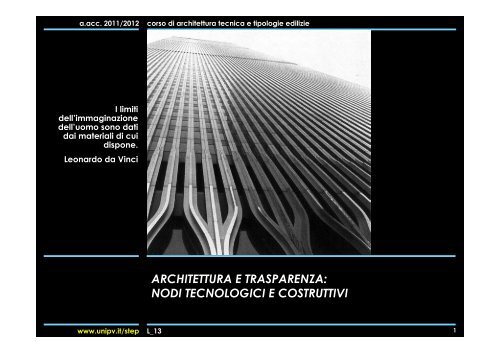

a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
I limiti<br />
dell’immaginazione<br />
dell’uomo sono dati<br />
dai materiali <strong>di</strong> cui<br />
<strong>di</strong>spone.<br />
Leonardo da Vinci<br />
www.unipv.it/step<br />
ARCHITETTURA E TRASPARENZA:<br />
NODI TECNOLOGICI E COSTRUTTIVI<br />
L_13<br />
1
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
La tecnologia costruttiva<br />
del vetro permetteva la<br />
realizzazione <strong>di</strong> elementi<br />
<strong>di</strong> piccola <strong>di</strong>mensione e<br />
rendeva necessaria una<br />
fitta trama strutturale,<br />
realizzata con profili <strong>di</strong><br />
piombo fuso.<br />
IL GOTICO<br />
www.unipv.it/step<br />
TRASPARENZA E ARCHITETTURA<br />
L_13<br />
Trasparenza uni<strong>di</strong>rezionale:<br />
La luce penetra all’interno<br />
<strong>degli</strong> spazi, ma le aperture<br />
non consentono <strong>di</strong> vedere<br />
all’esterno delle chiusure<br />
verticali.<br />
Cattedrale <strong>di</strong> Chartres<br />
2
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
Crystal Palace<br />
Londra – 1851<br />
Costruito a Londra in<br />
occasione della<br />
Esposizione<br />
Internazionale, è ritenuto<br />
l’emblema della cultura<br />
architettonica<br />
dell’industrializzazione.<br />
IL XIX SECOLO<br />
www.unipv.it/step<br />
TRASPARENZA E ARCHITETTURA<br />
L_13<br />
3
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
Crystal Palace<br />
Londra – 1851<br />
Immagine del cantiere<br />
Gli elementi vetrati sono<br />
agganciati rigidamente<br />
a telai metallici.<br />
IL XIX SECOLO<br />
www.unipv.it/step<br />
TRASPARENZA E ARCHITETTURA<br />
L_13<br />
4
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
Progetto <strong>di</strong> grattacielo a<br />
Berlino<br />
Mies Van Der Rohe<br />
1921<br />
IL XX SECOLO<br />
www.unipv.it/step<br />
L_13<br />
Molti progetti pensati e realizzati negli<br />
anni ’20 e ’30 <strong>degli</strong> esponenti del<br />
Movimento Moderno <strong>di</strong>mostrano come la<br />
ricerca della trasparenza è connessa alla<br />
sperimentazione <strong>di</strong> materiali nuovi e <strong>di</strong><br />
nuovi sistemi costruttivi, da privilegiare<br />
rispetto alla tecnica esecutiva della<br />
prassi architettonica consolidata.<br />
Il vetro ci porta la nuova epoca. La cultura del<br />
mattone ci fa solo compassione.<br />
P. Scheerbart, 1920<br />
Il principio costruttivo <strong>di</strong> tali e<strong>di</strong>fici emerge<br />
chiaramente se ci si pone nell’ottica <strong>di</strong> rivestire<br />
queste superfici, che non sono più portanti, con<br />
il vetro.<br />
Con il vetro non si tratta <strong>di</strong> creare effetti <strong>di</strong> luci e<br />
ombre, bensì un ricco gioco <strong>di</strong> riflessi luminosi.<br />
Mies van der Rohe, 1921<br />
5
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
Walter Gropius<br />
Sede del Bauhaus<br />
Dessau<br />
1925 – 1926<br />
Elevata trasparenza<br />
attraverso l’e<strong>di</strong>ficio<br />
In<strong>di</strong>pendenza tra<br />
struttura dell’e<strong>di</strong>ficio e<br />
facciata<br />
IL MOVIMENTO<br />
MODERNO<br />
www.unipv.it/step<br />
Gli elementi vetrati della facciata sono inseriti in un telaio metallico strutturalmente<br />
in<strong>di</strong>pendente dell’ossatura portante dell’e<strong>di</strong>ficio.<br />
L_13<br />
6
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
Walter Gropius<br />
Officine Fagus<br />
Dessau<br />
1925 – 1926<br />
IL MOVIMENTO<br />
MODERNO<br />
www.unipv.it/step<br />
L_13<br />
7
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
Immagine <strong>di</strong> cantiere in<br />
cui è evidenziata la<br />
successione delle fasi<br />
operative della<br />
realizzazione <strong>di</strong> una<br />
facciata continua.<br />
IL SISTEMA<br />
COSTRUTTIVO<br />
www.unipv.it/step<br />
L_13<br />
Le facciate integrali devono<br />
essere progettate come un<br />
sistema.<br />
Le deformazioni <strong>di</strong> una facciata<br />
continua sotto la spinta del<br />
vento o per <strong>di</strong>latazioni termiche,<br />
se non opportunamente<br />
controllate in fase <strong>di</strong> progetto<br />
possono non provocarne il<br />
collasso, ma possono<br />
comunque aprire fessure nei<br />
giunti, compromettendo la<br />
tenuta all’aria e all’acqua.<br />
Le tolleranze <strong>di</strong>mensionali delle<br />
strutture portanti dell’e<strong>di</strong>ficio<br />
devono essere compatibili con<br />
quelle progettate per gli<br />
elementi <strong>di</strong> ancoraggio dei<br />
pannelli <strong>di</strong> facciata.<br />
8
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
Schemi semplificati <strong>di</strong><br />
<strong>di</strong>stribuzione delle<br />
pressioni positive e<br />
negative dovute a<br />
carico del vento sui fronti<br />
<strong>di</strong> un e<strong>di</strong>ficio alto<br />
IL VENTO<br />
www.unipv.it/step<br />
Nella prassi progettuale corrente per e<strong>di</strong>fici <strong>di</strong> notevole altezza, o in zone<br />
con particolari carichi da vento vengono compiute sofisticate<br />
modellazioni matematiche, o simulazioni su modello in galleria del vento,<br />
finalizzate alla simulazione reale del comportamento <strong>di</strong>namico della<br />
struttura e dei suoi elementi <strong>di</strong> involucro.<br />
L_13<br />
9
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
World Trade Center<br />
Minoru Yamasaki<br />
New York<br />
1966/1977 – 2001<br />
UN ESEMPIO<br />
www.unipv.it/step<br />
L_13<br />
10
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
World Trade Center<br />
Minoru Yamasaki<br />
New York<br />
1966/1977 – 2001<br />
Viste del cantiere<br />
www.unipv.it/step<br />
L_13<br />
11
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
World Trade Center<br />
Minoru Yamasaki<br />
New York<br />
1966/1977 – 2001<br />
Schema del giunto<br />
aperto impiegato per la<br />
realizzazione della<br />
chiusura verticale del<br />
World Trade Center.<br />
www.unipv.it/step<br />
L_13<br />
La soluzione a giunto aperto era<br />
l’unica capace <strong>di</strong> garantire la tenuta<br />
all’aria e all’acqua del sistema <strong>di</strong><br />
involucro.<br />
L’involucro dell’e<strong>di</strong>ficio risulta<br />
articolato in tre elementi funzionali<br />
<strong>di</strong>stinti:<br />
• una barriera esterna alla pioggia,<br />
non completamente sigillata, ma<br />
che presenta un’apertura verso<br />
l’esterno,<br />
• un’intercape<strong>di</strong>ne retrostante, in cui<br />
la pressione dell’aria è pari alla<br />
pressione esterna<br />
• una barriera interna impermeabile<br />
all’aria e al vapore, posta sulla<br />
faccia interna dell’intercape<strong>di</strong>ne.<br />
Il deflettore interno è stu<strong>di</strong>ato in<br />
modo da permettere la<br />
penetrazione dell’aria densa <strong>di</strong><br />
particelle d’acqua e da provocare<br />
un vortice che separi l’aria<br />
dall’acqua.<br />
12
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
SISTEMI<br />
DI TENUTA<br />
www.unipv.it/step<br />
A battuta<br />
L_13<br />
A giunto aperto<br />
(camera <strong>di</strong> compensazione della pressione)<br />
13
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
CONTROLLO<br />
CLIMATICO<br />
<strong>Stu<strong>di</strong></strong>o del microclima<br />
interno: controllo<br />
dell’“effetto serra”<br />
La parte <strong>di</strong> energia dovuta<br />
a irraggiamento solare<br />
che attraversa il<br />
tamponamento<br />
trasparente, con lunghezza<br />
d’onda corta, riscalda le<br />
pareti dell’ambiente<br />
interno.<br />
L’energia accumulata<br />
viene rilasciata per<br />
irraggiamento con una<br />
lunghezza d’onda molto<br />
maggiore, per la quale il<br />
tamponamento vetrato<br />
risulta quasi opaco,<br />
rimanendo quin<strong>di</strong><br />
“imprigionata” all’interno<br />
dell’ambiente.<br />
www.unipv.it/step<br />
L_13<br />
In caso <strong>di</strong> chiusure vetrate prive <strong>di</strong><br />
schermature solari e <strong>di</strong> ventilazione la<br />
temperatura può superare i 60 – 70 °C.<br />
14
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
CONTROLLO<br />
CLIMATICO<br />
<strong>Stu<strong>di</strong></strong>o del microclima<br />
interno: controllo<br />
dell’“effetto serra”<br />
www.unipv.it/step<br />
Per garantire un corretto ricambio d’aria, e quin<strong>di</strong> una <strong>di</strong>minuzione della<br />
temperatura interna all’ambiente, è necessario prevedere alcuni elementi<br />
apribili alla base e alla sommità del volume vetrato, che consentano<br />
l’immissione <strong>di</strong> aria fresca con la contestuale emissione <strong>di</strong> aria calda.<br />
L_13<br />
15
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
CONTROLLO<br />
CLIMATICO<br />
www.unipv.it/step<br />
L_13<br />
Per contenere la temperatura<br />
interna entro valori accettabili<br />
è necessario prevedere in fase<br />
<strong>di</strong> progetto una corretta<br />
ventilazione che sia in grado<br />
<strong>di</strong> garantire un numero<br />
adeguato <strong>di</strong> ricambi volumici<br />
orari.<br />
La ventilazione può essere<br />
ottenuta naturalmente o<br />
meccanicamente.<br />
Di regola la superficie apribile<br />
dovrebbe essere almeno 1/10<br />
della superficie complessiva<br />
vetrata.<br />
In assenza <strong>di</strong> vento, per<br />
ottenere una corrente<br />
ascensionale attiva che generi<br />
una ventilazione naturale è<br />
necessaria una <strong>di</strong>fferenza <strong>di</strong><br />
temperatura tra il volume<br />
d’aria nella zona bassa del<br />
locale e quello nella zona alta<br />
dello stesso <strong>di</strong> almeno 18°C.<br />
16
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
CONTROLLO<br />
CLIMATICO<br />
Schermatura interna:<br />
schema <strong>di</strong><br />
collocamento e<br />
rappresentazione<br />
dell’efficacia<br />
Schermatura esterna:<br />
schema <strong>di</strong><br />
collocamento e<br />
rappresentazione<br />
dell’efficacia<br />
www.unipv.it/step<br />
A parità <strong>di</strong> con<strong>di</strong>zioni <strong>di</strong> irraggiamento, la schermatura esterna risulta più efficace per<br />
quanto riguarda il contenimento del carico termico passante<br />
L_13<br />
17
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
Parc Citroën<br />
Parigi<br />
OGGI<br />
www.unipv.it/step<br />
TRASPARENZA E ARCHITETTURA<br />
L_13<br />
18
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
www.unipv.it/step<br />
Vista del modello con in<strong>di</strong>viduazione <strong>degli</strong> elementi vetrati<br />
L_13<br />
19
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
Vista <strong>di</strong> scorcio del<br />
fronte principale<br />
www.unipv.it/step<br />
L_13<br />
20
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
Vista dall’esterno <strong>di</strong> uno<br />
<strong>degli</strong> elementi vetrati in<br />
facciata.<br />
www.unipv.it/step<br />
L_13<br />
Caratteri estetici e<br />
formali:<br />
- semplicità<br />
- linearità<br />
- trasparenza<br />
- purezza formale<br />
Non esistono telai<br />
strutturali tra le<br />
lastre <strong>di</strong> cristallo,<br />
che sono tenute<br />
accostate<br />
attraverso speciali<br />
guarnizioni in<br />
siliconi strutturali.<br />
… ma allora,<br />
dov’è la struttura?<br />
21
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
La struttura<br />
è all’interno…<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
Vista dall’interno <strong>di</strong> uno<br />
dei corpi vetrati in<br />
facciata<br />
www.unipv.it/step<br />
L_13<br />
La semplicità è solo<br />
apparente.<br />
La complessità<br />
tecnologica e<br />
costruttiva è visibile<br />
all’interno.<br />
22
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Facciata” non è solo<br />
la superficie vetrata <strong>di</strong><br />
chiusura, ma un<br />
sistema strutturale,<br />
tecnologico e<br />
costruttivo complesso e<br />
fortemente integrato, in<br />
cui esiste una precisa<br />
gerarchia tra gli<br />
elementi costitutivi.<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
Vista ravvicinata <strong>di</strong> uno<br />
dei corpi vetrati<br />
www.unipv.it/step<br />
L_13<br />
23
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
Schema assonometrico<br />
della struttura metallica a<br />
supporto dell’involucro<br />
vetrato<br />
www.unipv.it/step<br />
L_13<br />
24
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
www.unipv.it/step<br />
L_13<br />
Ancoraggio<br />
dei cristalli<br />
Irrigi<strong>di</strong>mento<br />
dei cristalli<br />
Struttura<br />
portante<br />
25
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
www.unipv.it/step<br />
Dettaglio <strong>di</strong> uno <strong>degli</strong> elementi <strong>di</strong> irrigi<strong>di</strong>mento trasversale, ottenuto<br />
attraverso uno schema strutturale ad aste compresse e cavi tesi.<br />
L_13<br />
26
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
www.unipv.it/step<br />
Dettaglio assonometrico <strong>di</strong> uno dei no<strong>di</strong> <strong>di</strong> collegamento tra la struttura<br />
metallica perimetrale, i puntoni compressi e le teste dei tiranti.<br />
Sono evidenziati gli sno<strong>di</strong> delle articolazioni tra i vari componenti<br />
costruttivi.<br />
L_13<br />
27
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
www.unipv.it/step<br />
L_13<br />
Immagine <strong>di</strong> uno dei<br />
no<strong>di</strong> <strong>di</strong> collegamento<br />
tra la struttura metallica<br />
perimetrale, i puntoni<br />
compressi e le teste dei<br />
tiranti.<br />
28
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
www.unipv.it/step<br />
Schema assonometrico delle deformazioni (rappresentate fuori scala)<br />
subite dalla parete vetrata per effetto della sollecitazione <strong>di</strong>namica del<br />
vento nel caso <strong>di</strong> una pressione positiva agente in <strong>di</strong>rezione normale al<br />
piano della facciata<br />
L_13<br />
29
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
Schema semplificato<br />
delle sollecitazioni<br />
<strong>di</strong>namiche agenti sulla<br />
parete vetrata per effetto<br />
del vento<br />
www.unipv.it/step<br />
L_13<br />
30
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
Vista interna della vetrata<br />
con in<strong>di</strong>viduazione del<br />
nodo <strong>di</strong> collegamento tra i<br />
cavi tesi della struttura<br />
reticolare e i montanti<br />
verticali della struttura<br />
principale.<br />
www.unipv.it/step<br />
L_13<br />
31
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
www.unipv.it/step<br />
Schema semplificato del comportamento strutturale <strong>degli</strong> elementi<br />
reticolari, con riferimento alla trasmissione delle sollecitazioni agenti nel<br />
nodo <strong>di</strong> collegamento con i montanti verticali della struttura.<br />
L_13<br />
32
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
Schema assonometrico<br />
del nodo <strong>di</strong><br />
collegamento tra i cavi<br />
tesi della struttura<br />
reticolare e i montanti<br />
verticali della struttura<br />
principale.<br />
www.unipv.it/step<br />
L_13<br />
33
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
www.unipv.it/step<br />
Vista <strong>di</strong> dettaglio <strong>di</strong> uno <strong>degli</strong> elementi compressi cui sono collegati i no<strong>di</strong><br />
<strong>di</strong> ancoraggio delle lastre <strong>di</strong> vetro della facciata.<br />
Si noti la soluzione <strong>di</strong> collegamento tra i quattro lati delle lastre con<br />
silicone strutturale.<br />
L_13<br />
34
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
www.unipv.it/step<br />
L_13<br />
Spaccato<br />
assonometrico<br />
del sistema <strong>di</strong><br />
ancoraggio<br />
delle lastre <strong>di</strong><br />
vetro.<br />
Sono evidenziati<br />
i <strong>di</strong>fferenti<br />
sistemi adottati<br />
per garantire la<br />
adattabilità<br />
geometrica tra<br />
il nodo <strong>di</strong><br />
ancoraggio e la<br />
lastra, e per<br />
compensare<br />
eventuali<br />
tolleranze<br />
<strong>di</strong>mensionali.<br />
35
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
Dettaglio costruttivo del<br />
nodo <strong>di</strong> collegamento<br />
tra la struttura metallica<br />
<strong>di</strong> supporto e la lastra <strong>di</strong><br />
vetro<br />
www.unipv.it/step<br />
L_13<br />
36
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
www.unipv.it/step<br />
L_13<br />
Schema assonometrico <strong>di</strong><br />
un modulo della facciata<br />
strutturale, con in<strong>di</strong>cazione<br />
della <strong>di</strong>stribuzione delle<br />
sollecitazioni nei no<strong>di</strong> della<br />
struttura.<br />
37
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
www.unipv.it/step<br />
L_13<br />
Immagine fotografica <strong>di</strong><br />
uno dei no<strong>di</strong> <strong>di</strong><br />
collegamento tra la<br />
struttura metallica<br />
perimetrale, i puntoni<br />
compressi e le teste dei<br />
tiranti.<br />
Si noti l’elemento <strong>di</strong><br />
collegamento e<br />
sospensione della<br />
parete vetrata, dotato <strong>di</strong><br />
smorzatori eleicoi<strong>di</strong>ali.<br />
38
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
www.unipv.it/step<br />
Vista e spaccato assonometrico dell’elemento <strong>di</strong> collegamento e<br />
sospensione della parete vetrata, dotato <strong>di</strong> smorzatori eleicoi<strong>di</strong>ali.<br />
L_13<br />
39
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
www.unipv.it/step<br />
L_13<br />
1<br />
2<br />
3 4<br />
5<br />
6<br />
Sequenza delle fasi <strong>di</strong><br />
montaggio delle travi<br />
reticolari a funi tese e<br />
aste compresse:<br />
1<br />
2<br />
3<br />
4<br />
5<br />
6<br />
Posizionamento <strong>degli</strong><br />
elementi compressi<br />
Collocazione e<br />
aggancio dei tiranti<br />
Sollevamento<br />
Posizionamento<br />
Tiro dei cavi secondo<br />
le con<strong>di</strong>zioni <strong>di</strong><br />
carico progettate<br />
Ripetizione della<br />
sequenza<br />
40
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO Espulsione<br />
naturale<br />
In<strong>di</strong>cazione<br />
semplificata dello<br />
schema impiantistico<br />
adottato per la<br />
climatizzazione <strong>degli</strong><br />
spazi interni.<br />
Dato l’ampio volume<br />
vetrato sono previsti<br />
sistemi sia naturali che<br />
forzati <strong>di</strong> immissione <strong>di</strong><br />
aria fresca e <strong>di</strong><br />
espulsione <strong>di</strong> aria<br />
calda.<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
www.unipv.it/step<br />
L_13<br />
Espulsione<br />
forzata<br />
Immissione<br />
forzata<br />
Immissione<br />
naturale<br />
41
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
Dettaglio costruttivo <strong>degli</strong> sno<strong>di</strong> <strong>di</strong> collegamento dei cavi tesi<br />
e dei puntoni compressi delle travi reticolari <strong>di</strong> irrigi<strong>di</strong>mento<br />
www.unipv.it/step<br />
L_13<br />
42
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
Dettaglio costruttivo <strong>di</strong> un connettore<br />
www.unipv.it/step<br />
L_13<br />
43
a.acc. 2011/2012 corso <strong>di</strong> architettura tecnica e tipologie e<strong>di</strong>lizie<br />
UN ESEMPIO<br />
“Le serre”<br />
Museo Nazionale delle<br />
Scienze<br />
La Villette – Parigi<br />
Peter Rice, Ian Ritchie<br />
Particolare del dettaglio<br />
costruttivo precedente<br />
www.unipv.it/step<br />
L_13<br />
44
Change language
