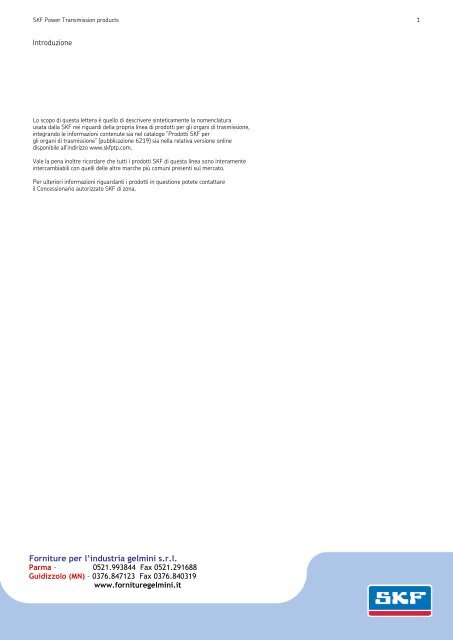

SKF Power Transmission products 1<br />
Introduzione<br />
Lo scopo di questa lettera è quello di descrivere sinteticamente la nomenclatura<br />
usata dalla SKF nei riguardi della propria linea di prodotti <strong>per</strong> gli organi di trasmissione,<br />
integrando le informazioni contenute sia nel catalogo ”Prodotti SKF <strong>per</strong><br />
gli organi di trasmissione” (pubblicazione 6219) sia nella relativa versione online<br />
disponibile all’indirizzo www.skfptp.com.<br />
Vale la pena inoltre ricordare che tutti i prodotti SKF di questa linea sono interamente<br />
intercambiabili con quelli delle altre marche più comuni presenti sul mercato.<br />
Per ulteriori informazioni riguardanti i prodotti in questione potete contattare<br />
il Concessionario autorizzato SKF di zona.<br />
<strong>Forniture</strong> <strong>per</strong> l’industria <strong>gelmini</strong> s.r.l.<br />
Parma – 0521.993844 Fax 0521.291688<br />
Guidizzolo (MN) – 0376.847123 Fax 0376.840319<br />
www.forniture<strong>gelmini</strong>.it
SKF Power Transmission products 2<br />
Cinghie<br />
Cinghie SKF classiche a V<br />
Esempio: P H G Z 36,5<br />
SKF Prefisso<br />
Z<br />
A<br />
B<br />
C<br />
D<br />
ZX<br />
AX<br />
BX<br />
CX<br />
mm 10 da avvolto Tipo<br />
Tipo avvolto da 13 mm (larghezza cinghia)<br />
Tipo avvolto da 17 mm (larghezza cinghia)<br />
Tipo avvolto da 22 mm (larghezza cinghia)<br />
Tipo avvolto da 32 mm (larghezza cinghia)<br />
Tipo con bordo sbozzato da 10 millimetri (larghezza cinghia)<br />
Tipo con bordo sbozzato da 13 millimetri (larghezza cinghia)<br />
Tipo con bordo sbozzato da 17 millimetri (larghezza cinghia)<br />
Tipo con bordo sbozzato da 22 millimetri (larghezza cinghia)<br />
36,5 Lunghezza cinghia in pollici<br />
Cinghie SKF trapezoidali strette<br />
Esempio: P H G SPZ 1347<br />
Prefisso SKF<br />
SPZ<br />
SPA<br />
SPB<br />
SPC<br />
XPZ<br />
XPA<br />
XPB<br />
XPC<br />
3V<br />
5V<br />
8V<br />
3VX<br />
5VX<br />
Tipo avvolto da 10 millimetri (larghezza cinghia)<br />
Tipo avvolto da 13 millimetri (larghezza cinghia)<br />
Tipo avvolto da 16 millimetri (larghezza cinghia)<br />
Tipo avvolto da 22 millimetri (larghezza cinghia)<br />
Tipo con bordo sbozzato da 10 millimetri (larghezza cinghia)<br />
Tipo con bordo sbozzato da 13 millimetri (larghezza cinghia)<br />
Tipo con bordo sbozzato da 16 millimetri (larghezza cinghia)<br />
Tipo con bordo sbozzato da 22 millimetri (larghezza cinghia)<br />
Cinghia trapezoidale avvolta con sezione 3V/9J (larghezza cinghia)<br />
Cinghia trapezoidale avvolta con sezione 5V/15J (larghezza cinghia)<br />
Cinghia trapezoidale avvolta con sezione 8V/25J (larghezza cinghia)<br />
Cinghia con bordo sbozzato e sezione 3VX/9NX (larghezza cinghia)<br />
Cinghia con bordo sbozzato e sezione 5VX/15NX (larghezza cinghia)<br />
1347 Lunghezza della cinghia in millimetri (SPZ, SPA, SPB, SPC, XPZ, XPA, XPB, XPC)<br />
250 Lunghezza della cinghia in pollici (3V, 5V, 8V, 3VX, 5VX)
SKF Power Transmission products 3<br />
Cinghie<br />
Cinghie SKF Hitd<br />
Esempio: P H G D A - 6 7 0 - 5 M - 2 5<br />
Prefisso SKF<br />
DA<br />
DB<br />
Linghia Hitd a doppia faccia, simmetrica (solo se applicabile)<br />
Cinghia Hitd a doppia faccia, asimmetrica (solo se applicabile)<br />
670 Lunghezza passo della cinghia in millimetri<br />
3M<br />
5M<br />
8M<br />
14M<br />
Cinghia modello 3M (passo da 3 millimetri)<br />
Cinghia modello 5M (passo da 5 millimetri)<br />
Cinghia modello 8M (passo da 8 millimetri)<br />
Cinghia modello 14M (passo da 14 millimetri)<br />
25 Larghezza cinghia in millimetri<br />
Cinghie esagonali SKF<br />
Esempio: P H G AA 1 0 3<br />
Prefisso SKF<br />
AA<br />
BB<br />
CC<br />
Cinghia V a doppia sezione AA/HAA<br />
Cinghia V a doppia sezione BB/HBB<br />
Cinghia V a doppia sezione CC/HCC<br />
103 Lunghezza della cinghia in pollici
SKF Power Transmission products 4<br />
Cinghie<br />
Cinghie classiche SKF <strong>per</strong> distribuzione<br />
Esempio: P H G D 1 9 8 X L 0 2 5<br />
SKF Prefisso<br />
D<br />
A doppia faccia<br />
198 Lunghezza passo della cinghia in decimi di pollice<br />
H<br />
L<br />
XL<br />
MXL<br />
XH<br />
XXH<br />
Cinghia tipo H<br />
Cinghia tipo L<br />
Cinghia tipo XL<br />
Cinghia tipo MXL (non disponibile come cinghia a doppia faccia)<br />
Cinghia tipo XH (non disponibile come cinghia a doppia faccia)<br />
Cinghia tipo XXH (non disponibile come cinghia a doppia faccia<br />
025 Larghezza della cinghia in centesimi di pollice<br />
Cinghie metriche SKF <strong>per</strong> distribuzione<br />
Esempio: P H G D A T 5 6 2 0 2 0<br />
SKF Prefisso<br />
DA<br />
DB<br />
Cinghia a doppia faccia, simmetrica, <strong>per</strong> distribuzione (solo se<br />
applicabile)<br />
Cinghia a doppia faccia, asimmetrica, <strong>per</strong> distribuzione (solo se<br />
applicabile)<br />
T2,5 Cinghia modello 2,5T (passo da 2,5 millimetri)<br />
T5<br />
Cinghia modello 5T (passo da 5 millimetri)<br />
T10 Cinghia modello 10T (passo da 10 millimetri)<br />
T20 Cinghia modello 20T (passo da 20 millimetri)<br />
620 Lunghezza passo della cinghia in millimetri<br />
20 Larghezza cinghia in millimetri
SKF Power Transmission products 5<br />
Cinghie<br />
Cinghie SKF scanalate<br />
Esempio: P H G 4 P J 1 3 1 0<br />
SKF Prefisso<br />
4 Numero di nervature<br />
PJ<br />
PK<br />
PL<br />
PM<br />
Cinghia tipo PJ<br />
Cinghia tipo PK<br />
Cinghia tipo PL<br />
Cinghia tipo PM<br />
1310 Lunghezza della cinghia in millimetri<br />
Cinghie SKF trapezoidali multiple<br />
Esempio: P H G S P B 2 0 0 0 X 4<br />
SKF Prefisso<br />
SPB<br />
SPC<br />
A<br />
B<br />
C<br />
D<br />
3V<br />
5V<br />
8V<br />
cinghia trapezoidale da 16 mm<br />
cinghia trapezoidale da 22 mm<br />
cinghia classica a V da 13 mm<br />
cinghia classica a V da 17 mm<br />
cinghia classica a V da 22 mm<br />
cinghia classica a V da 32 mm<br />
cinghia trapezoidale stretta da 9 mm<br />
cinghia trapezoidale stretta da 15 mm<br />
cinghia trapezoidale stretta da 25 mm<br />
2000 Lunghezza cinghia in millimetri o pollici<br />
4 Numero di cinghie giuntate<br />
<strong>Forniture</strong> <strong>per</strong> l’industria <strong>gelmini</strong> s.r.l.<br />
Parma – 0521.993844 Fax 0521.291688<br />
Guidizzolo (MN) – 0376.847123 Fax 0376.840319<br />
www.forniture<strong>gelmini</strong>.it
SKF Power Transmission products 6<br />
Pulegge<br />
Pulegge SKF <strong>per</strong> cinghie classiche a V<br />
Esempio: P H P 2 B 3 4 T B<br />
SKF Prefisso<br />
2 Numero di scanalature<br />
A<br />
B<br />
C<br />
D<br />
Cinghia con profilo A<br />
Cinghia con profilo B<br />
Cinghia con profilo C<br />
Cinghia con profilo D<br />
34 Diametro primitivo della puleggia<br />
TB<br />
Con bussola conica<br />
Pulegge SKF <strong>per</strong> cinghie trapezoidali<br />
Esempio: P H P 1 S P Z 5 0 T B<br />
SKF Prefisso<br />
1 Numero di scanalature<br />
SPA<br />
SPB<br />
SPC<br />
SPZ<br />
Cinghia con profilo SPA<br />
Cinghia con profilo SPB<br />
Cinghia con profilo SPC<br />
Cinghia con profilo SPZ<br />
50 Diametro del passo della puleggia<br />
TB<br />
Con bussola conica
SKF Power Transmission products 7<br />
Pulegge<br />
Pulegge SKF <strong>per</strong> cinghie trapezoidali strette<br />
Esempio: P H P 1 3 V 2 6 5 T B<br />
SKF Prefisso<br />
1 Numero di scanalature<br />
3V<br />
5V<br />
8V<br />
Cinghia con profilo 3V<br />
Cinghia con profilo 5V<br />
Cinghia con profilo 8V<br />
265 Diametro del passo della puleggia<br />
TB<br />
Con bussola conica<br />
Pulegge SKF Hitd<br />
Esempio: P H P 1 0 3 M 0 9 R S B<br />
SKF Prefisso<br />
10 Numero di denti<br />
3M<br />
5M<br />
8M<br />
14M<br />
Cinghia modello 3M (passo da 3 millimetri)<br />
Cinghia modello 5M (passo da 5 millimetri)<br />
Cinghia modello 8M (passo da 8 millimetri)<br />
Cinghia modello 14M (passo da 14 millimetri)<br />
09 Larghezza cinghia in millimetri<br />
RSB<br />
TB<br />
Tipo di foro: Foro pilota<br />
Tipo di foro: Con bussola conica
SKF Power Transmission products 8<br />
Pulegge<br />
Pulegge SKF <strong>per</strong> cinghie classiche da distribuzione<br />
Esempio: P H P 1 0 X L 0 3 7 R S B<br />
SKF Prefisso<br />
10 Numero di denti<br />
XL<br />
L<br />
XH<br />
H<br />
Cinghia con profilo XL<br />
Cinghia con profilo L<br />
Cinghia con profilo XH<br />
Cinghia con profilo H<br />
037 Larghezza della cinghia in centesimi di pollice<br />
RSB<br />
TB<br />
Tipo di foro: Foro pilota<br />
Tipo di foro: Con bussola conica<br />
Pulegge SKF <strong>per</strong> cinghie metriche <strong>per</strong> distribuzione<br />
Esempio: P H P 1 6 T2.5 1 0 R S B<br />
SKF Prefisso<br />
16 Larghezza puleggia in millimetri<br />
T2.5 Cinghia modello 2,5T (passo da 2,5 millimetri)<br />
T5<br />
Cinghia modello 5T (passo da 5 millimetri)<br />
T10 Cinghia modello 10T (passo da 10 millimetri)<br />
AT5 Cinghia modello AT5 (passo da 5 millimetri)<br />
AT10 Cinghia modello AT10 (passo da 10 millimetri)<br />
10 Numero di denti<br />
RSB<br />
Tipo di foro RSB: Foro pilota<br />
<strong>Forniture</strong> <strong>per</strong> l’industria <strong>gelmini</strong> s.r.l.<br />
Parma – 0521.993844 Fax 0521.291688<br />
Guidizzolo (MN) – 0376.847123 Fax 0376.840319<br />
www.forniture<strong>gelmini</strong>.it
SKF Power Transmission products 9<br />
Catene<br />
Catene SKF (BS-ISO o ANSI)<br />
Esempio: P H C 80-1 C X10FT<br />
SKF Prefisso<br />
80-1 Catena a rulli (num. catena ANSI)<br />
10B-1 Catena a rulli (num. catena BS/ISO)<br />
40H-1 Catena a rulli heavy duty (num. catena ANSI)<br />
25SH-1 Catena a rulli su<strong>per</strong> heavy (num. catena)<br />
40-1SB Catena a rulli ad arco laterale (num. catena)<br />
08B-1SLR Catena SRB a rulli autolubrificante (num. catena)<br />
16S-1 Catena <strong>per</strong> l’industria petrolifera (num. catena)<br />
2040 Catena a passo doppio <strong>per</strong> trasmissioni (num. catena)<br />
C2040 Catena a passo doppio <strong>per</strong> convogliatori (num. catena ANSI)<br />
M20A50 Catena <strong>per</strong> convogliatori (passo 50 millimetri) (num. catena BS/iSO)<br />
81X Catena metrica (num. catena) serie LUMBER<br />
3939-B4 Catena metrica (num. catena) serie LUMBER<br />
CL06-13.5 Catena silenziosa con contatto sul fianco (num. catena)<br />
C4-120 Catena silenziosa con contatto a forcella<br />
AL322 Catene a dente (num. catena ANSI)<br />
BL422 Catene a dente (num. catena ANSI)<br />
FL644 Catene a dente (num. catena)<br />
LL0822 Catene a dente (num. catena BS/ISO)<br />
1256 Catene a dente (num. catena)<br />
C<br />
SS<br />
DR<br />
NP<br />
ZP<br />
10FT<br />
5Mtr<br />
A coppiglie<br />
Acciaio inossidabile<br />
Dacrometizzata<br />
Nichelata<br />
Zincata<br />
Lunghezza catena in piedi<br />
Lunghezza catena in metri
SKF Power Transmission products 10<br />
Catene<br />
Attacchi SKF<br />
Esempio: P H C 40-1 S S L 2 WSA2 X10FT<br />
SKF Prefisso<br />
80-1 Catena a rulli (num. catena ANSI)<br />
10B-1 Catena a rulli (num. catena BS/ISO)<br />
40H-1 Catena a rulli heavy duty (num. catena ANSI)<br />
25SH-1 Catena a rulli su<strong>per</strong> heavy (num. catena)<br />
40-1SB Catena a rulli ad arco laterale (num. catena)<br />
08B-1SLR Catena SRB a rulli autolubrificante (num. catena)<br />
16S-1 Catena <strong>per</strong> l’industria petrolifera (num. catena)<br />
2040 Catena a passo doppio <strong>per</strong> trasmissioni (num. catena)<br />
C2040 Catena a passo doppio <strong>per</strong> convogliatori (num. catena ANSI)<br />
M20A50 Catena <strong>per</strong> convogliatori (passo 50 millimetri) (num. catena BS/iSO)<br />
81X Catena metrica (num. catena)<br />
3939-B4 Catena metrica (num. catena)<br />
CL06-13.5 Catena silenziosa guidata sul fianco (num. catena)<br />
C4-120 Catena silenziosa guidata sul basso (num. catena)<br />
AL322 Catena a piastre (num. catena ANSI)<br />
BL422 Catena a piastre (num. catena ANSI)<br />
FL644 Catena a piastre (num. catena)<br />
LL0822 Catena a piastre (num. catena BS/ISO)<br />
1256 Catena a piastre (num. catena)<br />
C<br />
SS<br />
DR<br />
NP<br />
ZP<br />
L2<br />
A1,WA1<br />
K1,WK1<br />
SA1,WSA1<br />
SK1,WSK1<br />
10FT<br />
5Mtr<br />
A coppiglie<br />
Acciaio inossidabile<br />
Dacrometizzata<br />
Nichelata<br />
Zincata<br />
Num. attacchi <strong>per</strong> maglia<br />
Tipo attacco: Piastra piegata su un lato<br />
Tipo attacco: Piastra piegata su entrambi i lati<br />
Tipo attacco: Piastra diritta su un lato<br />
Tipo attacco: Piastra diritta su entrambi i lati<br />
Lunghezza catena in piedi<br />
Lunghezza catena in metri
SKF Power Transmission products 11<br />
Catene<br />
Maglie SKF <strong>per</strong> catene<br />
Esempio: P H C 10B-1 C/L<br />
SKF Prefisso<br />
80-1 Catena a rulli (num. catena ANSI)<br />
10B-1 Catena a rulli (num. catena BS/ISO)<br />
40H-1 Catena a rulli heavy duty (num. catena ANSI)<br />
25SH-1 Catena a rulli su<strong>per</strong> heavy (num. catena)<br />
40-1SB Catena a rulli ad arco laterale (num. catena)<br />
08B-1SLR Catena a rulli autolubrificante (num. catena)<br />
16S-1 Catena <strong>per</strong> l’industria petrolifera (num. catena)<br />
2040 Catena a passo doppio <strong>per</strong> trasmissioni (num. catena)<br />
C2040 Catena a passo doppio <strong>per</strong> convogliatori (num. catena ANSI)<br />
C/L<br />
O/L<br />
Maglia di giunzione<br />
Falsa maglia (maglia offset)<br />
<strong>Forniture</strong> <strong>per</strong> l’industria <strong>gelmini</strong> s.r.l.<br />
Parma – 0521.993844 Fax 0521.291688<br />
Guidizzolo (MN) – 0376.847123 Fax 0376.840319<br />
www.forniture<strong>gelmini</strong>.it
SKF Power Transmission products 12<br />
Pignoni<br />
Pignoni SKF<br />
Esempio: P H S 08B-1 B S H 10 X11<br />
SKF Prefisso<br />
25-1 Tipo catena ANSI num. catena<br />
05B-1 Tipo catena BS/ISO num. catena<br />
A<br />
B<br />
C<br />
BS<br />
TB<br />
H<br />
Profilo pignone: Foro pilota tipo A<br />
Profilo pignone: Foro pilota tipo B<br />
Profilo pignone: Foro pilota tipo C<br />
Profilo pignone: Foro finito a misura<br />
Profilo pignone: Con bussola conica<br />
Denti temprati (solo se applicabile)<br />
10 Numero denti pignone<br />
11 Dimensione foro finito (solo se applicabile)<br />
Pignoni SKF double simplex (metrici o ANSI)<br />
Esempio: P H S 08B-1 D S T B H 1 2 H<br />
SKF Prefisso<br />
25-1 Tipo catena ANSI num. catena<br />
05B-1 Tipo catena BS/ISO num. catena<br />
DS<br />
A<br />
TB<br />
H<br />
Double simplex<br />
Profilo pignone: Tipo A<br />
Profilo pignone: Con boccola conica<br />
Denti temprati (solo se applicabile)<br />
12 Numero denti pignone<br />
H<br />
Indica l’esecuzione heavy (solo se applicabile)<br />
<strong>Forniture</strong> <strong>per</strong> l’industria <strong>gelmini</strong> s.r.l.<br />
Parma – 0521.993844 Fax 0521.291688<br />
Guidizzolo (MN) – 0376.847123 Fax 0376.840319<br />
www.forniture<strong>gelmini</strong>.it
SKF Power Transmission products 13<br />
Giunti<br />
Giunti SKF Flex (elemento in gomma)<br />
Esempio: P H E F40 NRTYRE<br />
SKF Prefisso<br />
F40<br />
NRTYRE<br />
FRTYRE<br />
Dimensione giunto<br />
Giunto con elemento in gomma naturale<br />
Giunto con elemento in gomma F.R.A.S (antistatico)<br />
Giunti SKF Flex (flangia)<br />
Esempio: P H E F40 RSB FLG<br />
SKF Prefisso<br />
F40<br />
FTB<br />
HTB<br />
RSB<br />
FLG<br />
Dimensione giunto<br />
Mozzo con bussola conica tipo F (faccia)<br />
Mozzo con bussola conica tipo H (mozzo)<br />
Mozzo con foro pilota<br />
Giunto a flangia
SKF Power Transmission products 14<br />
Giunti<br />
Giunti SKF Flex (distanziale)<br />
Esempio: P H E SM12 80DBSE<br />
SKF Prefisso<br />
SM12<br />
80DBSE<br />
Distanziale<br />
Distanza minima tra le estremità degli alberi (in millimetri)<br />
Giunti SKF FRC<br />
Esempio: P H E FRC 70 FTB<br />
SKF Prefisso<br />
FRC<br />
Tipo di giunto<br />
70 Dimensione giunto<br />
RSB<br />
FTB<br />
HTB<br />
NR<br />
FR<br />
Mozzo con foro pilota tipo B<br />
Mozzo con boccola conica tipo F (faccia)<br />
Mozzo con boccola conica tipo H (mozzo)<br />
Elemento standard<br />
Elemento F.R.A.S (antistatico)
SKF Power Transmission products 15<br />
Giunti<br />
Giunti SKF a ganasce / Giunti SKF a ganasce con distanziale<br />
Esempio: P H E L 050 H U B 18MM<br />
SKF Prefisso<br />
L<br />
Tipo di giunto<br />
050 Dimensione giunto<br />
HUB Mozzo tipo L<br />
NR Elemento standard in nitrile<br />
NRWRAP Elemento avvolto in nitrile<br />
UR Elemento in uretano<br />
HL<br />
Elemento in hytrel<br />
RINGKIT Kit anelli<br />
X100SPACER Distanziale da 100 millimetri (valido solo <strong>per</strong> i giunti SKF a ganasce con distanziale)<br />
X140SPACER Distanziale da 140 millimetri (valido solo <strong>per</strong> i giunti SKF a ganasce con distanziale)<br />
18MM<br />
16MMP<br />
Mozzi con foro pilota e taglio chiavetta con ad es. foro di 18 millimetri (solo se applicabile)<br />
Mozzi con foro pilota (senza taglio chiavetta) con ad es. foro di 16 millimetri (solo se applicabile)<br />
Giunti SKF a denti<br />
Esempio: P H E 3 0 G C R S B<br />
SKF Prefisso<br />
30 Dimensione giunto<br />
GC<br />
RSB<br />
COVER<br />
KIT<br />
Tipo di giunto<br />
Mozzo con foro pilota<br />
Appellativo co<strong>per</strong>chio<br />
Appellativo kit assemblaggio
SKF Power Transmission products 16<br />
Giunti<br />
Giunti SKF a griglia<br />
Esempio: P H E 1020 T G R S B<br />
SKF Prefisso<br />
1020 Dimensione giunto<br />
TG<br />
RSB<br />
GRID<br />
HCOVER<br />
VCOVER<br />
HKIT<br />
VKIT<br />
Tipo di giunto<br />
Mozzo con foro pilota<br />
Appellativo griglia<br />
Co<strong>per</strong>chio diviso in senso orizzontale<br />
Co<strong>per</strong>chio diviso in senso verticale<br />
Kit di assemblaggio <strong>per</strong> co<strong>per</strong>chio orizzontale separato<br />
Kit di assemblaggio <strong>per</strong> co<strong>per</strong>chio verticale separato<br />
Giunti SKF a catena<br />
Esempio: P H E I S 1220 F T B X22MM<br />
SKF Prefisso<br />
IS<br />
Tipo di giunto<br />
1220 Dimensione giunto<br />
RSB<br />
FTB<br />
HTB<br />
CHN<br />
COVER<br />
22MM<br />
Mozzo con foro pilota<br />
Mozzo con boccola conica tipo F (faccia)<br />
Mozzo con boccola conica tipo H (mozzo)<br />
Appellativo catena<br />
Appellativo co<strong>per</strong>chio<br />
Dimensione foro, ad es. 22 millimetri (solo <strong>per</strong> i fori a misura)
SKF Power Transmission products 17<br />
Giunti<br />
Giunti universali SKF<br />
Esempio: P H E UJMA 1 0<br />
SKF Prefisso<br />
UJMA<br />
UJMB<br />
Giunto universale singolo<br />
Giunto universale doppio<br />
10 Diametro esterno in millimetri<br />
<strong>Forniture</strong> <strong>per</strong> l’industria <strong>gelmini</strong> s.r.l.<br />
Parma – 0521.993844 Fax 0521.291688<br />
Guidizzolo (MN) – 0376.847123 Fax 0376.840319<br />
www.forniture<strong>gelmini</strong>.it
SKF Power Transmission products 18<br />
Bushings and Hubs<br />
Bussole SKF<br />
Esempio: P H F T B 1 6 1 0 X25MM<br />
SKF Prefisso<br />
TB<br />
Con bussola conica<br />
16 Foro massimo in decimi di pollice<br />
10 Lunghezza foro passante in decimi di pollice<br />
X25MM<br />
Diametro foro in millimetri<br />
Mozzi SKF<br />
Esempio: P H H W 1 2<br />
SKF Prefix<br />
W12<br />
WH12<br />
WM12<br />
BF12<br />
SM12<br />
Mozzo con bussola conica saldata tipo W<br />
Mozzo con bussola conica saldata tipo WH<br />
Mozzo con bussola conica saldata tipo WM<br />
Mozzo con bussola conica saldata tipo BF<br />
Mozzo con bussola conica saldata tipo SM<br />
Adattatori SKF <strong>per</strong> mozzi<br />
Esempio: P H H TBA 1008KM<br />
SKF Prefisso<br />
TBA<br />
1008KM<br />
Adattatore con bussola conica<br />
Adattatore<br />
<strong>Forniture</strong> <strong>per</strong> l’industria <strong>gelmini</strong> s.r.l.<br />
Parma – 0521.993844 Fax 0521.291688<br />
Guidizzolo (MN) – 0376.847123 Fax 0376.840319<br />
www.forniture<strong>gelmini</strong>.it
Change language
