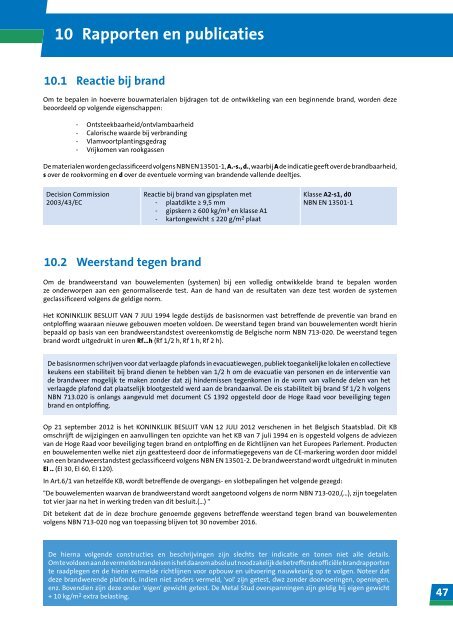

<strong>10</strong> <strong>Rapport<strong>en</strong></strong> <strong>en</strong> <strong>publicaties</strong><br />
<strong>10</strong>.1 Reactie bij brand<br />
Om te bepal<strong>en</strong> in hoeverre bouwmaterial<strong>en</strong> bijdrag<strong>en</strong> tot de ontwikkeling van e<strong>en</strong> beginn<strong>en</strong>de brand, word<strong>en</strong> deze<br />
beoordeeld op volg<strong>en</strong>de eig<strong>en</strong>schapp<strong>en</strong>:<br />
- Ontsteekbaarheid/ontvlambaarheid<br />
- Calorische waarde bij verbranding<br />
- Vlamvoortplantingsgedrag<br />
- Vrijkom<strong>en</strong> van rookgass<strong>en</strong><br />
De material<strong>en</strong> word<strong>en</strong> geclassificeerd volg<strong>en</strong>s NBN EN 13501-1, A.-s., d., waarbij A de indicatie geeft over de brandbaarheid,<br />
s over de rookvorming <strong>en</strong> d over de ev<strong>en</strong>tuele vorming van brand<strong>en</strong>de vall<strong>en</strong>de deeltjes.<br />
Decision Commission<br />
2003/43/EC<br />
Reactie bij brand van gipsplat<strong>en</strong> met<br />
- plaatdikte ≥ 9,5 mm<br />
- gipskern ≥ 600 kg/m 3 <strong>en</strong> klasse A1<br />
- kartongewicht ≤ 220 g/m 2 plaat<br />
Klasse A2-s1, d0<br />
NBN EN 13501-1<br />
<strong>10</strong>.2 Weerstand teg<strong>en</strong> brand<br />
Om de brandweerstand van bouwelem<strong>en</strong>t<strong>en</strong> (system<strong>en</strong>) bij e<strong>en</strong> volledig ontwikkelde brand te bepal<strong>en</strong> word<strong>en</strong><br />
ze onderworp<strong>en</strong> aan e<strong>en</strong> g<strong>en</strong>ormaliseerde test. Aan de hand van de resultat<strong>en</strong> van deze test word<strong>en</strong> de system<strong>en</strong><br />
geclassificeerd volg<strong>en</strong>s de geldige norm.<br />
Het KONINKLIJK BESLUIT VAN 7 JULI 1994 legde destijds de basisnorm<strong>en</strong> vast betreff<strong>en</strong>de de prev<strong>en</strong>tie van brand <strong>en</strong><br />
ontploffing waaraan nieuwe gebouw<strong>en</strong> moet<strong>en</strong> voldo<strong>en</strong>. De weerstand teg<strong>en</strong> brand van bouwelem<strong>en</strong>t<strong>en</strong> wordt hierin<br />
bepaald op basis van e<strong>en</strong> brandweerstandstest overe<strong>en</strong>komstig de Belgische norm NBN 713-020. De weerstand teg<strong>en</strong><br />
brand wordt uitgedrukt in ur<strong>en</strong> Rf…h (Rf 1/2 h, Rf 1 h, Rf 2 h).<br />
De basisnorm<strong>en</strong> schrijv<strong>en</strong> voor dat verlaagde plafonds in evacuatieweg<strong>en</strong>, publiek toegankelijke lokal<strong>en</strong> <strong>en</strong> collectieve<br />
keuk<strong>en</strong>s e<strong>en</strong> stabiliteit bij brand di<strong>en</strong><strong>en</strong> te hebb<strong>en</strong> van 1/2 h om de evacuatie van person<strong>en</strong> <strong>en</strong> de interv<strong>en</strong>tie van<br />
de brandweer mogelijk te mak<strong>en</strong> zonder dat zij hinderniss<strong>en</strong> teg<strong>en</strong>kom<strong>en</strong> in de vorm van vall<strong>en</strong>de del<strong>en</strong> van het<br />
verlaagde plafond dat plaatselijk blootgesteld werd aan de brandaanval. De eis stabiliteit bij brand Sf 1/2 h volg<strong>en</strong>s<br />
NBN 713.020 is onlangs aangevuld met docum<strong>en</strong>t CS 1392 opgesteld door de Hoge Raad voor beveiliging teg<strong>en</strong><br />
brand <strong>en</strong> ontploffing.<br />
Op 21 september 2012 is het KONINKLIJK BESLUIT VAN 12 JULI 2012 versch<strong>en</strong><strong>en</strong> in het Belgisch Staatsblad. Dit KB<br />
omschrijft de wijziging<strong>en</strong> <strong>en</strong> aanvulling<strong>en</strong> t<strong>en</strong> opzichte van het KB van 7 juli 1994 <strong>en</strong> is opgesteld volg<strong>en</strong>s de adviez<strong>en</strong><br />
van de Hoge Raad voor beveiliging teg<strong>en</strong> brand <strong>en</strong> ontploffing <strong>en</strong> de Richtlijn<strong>en</strong> van het Europees Parlem<strong>en</strong>t. Product<strong>en</strong><br />
<strong>en</strong> bouwelem<strong>en</strong>t<strong>en</strong> welke niet zijn geattesteerd door de informatiegegev<strong>en</strong>s van de CE-markering word<strong>en</strong> door middel<br />
van e<strong>en</strong> brandweerstandstest geclassificeerd volg<strong>en</strong>s NBN EN 13501-2. De brandweerstand wordt uitgedrukt in minut<strong>en</strong><br />
EI .. (EI 30, EI 60, EI 120).<br />
In Art.6/1 van hetzelfde KB, wordt betreff<strong>en</strong>de de overgangs- <strong>en</strong> slotbepaling<strong>en</strong> het volg<strong>en</strong>de gezegd:<br />
"De bouwelem<strong>en</strong>t<strong>en</strong> waarvan de brandweerstand wordt aangetoond volg<strong>en</strong>s de norm NBN 713-020,(...), zijn toegelat<strong>en</strong><br />
tot vier jaar na het in werking tred<strong>en</strong> van dit besluit.(…) "<br />
Dit betek<strong>en</strong>t dat de in deze brochure g<strong>en</strong>oemde gegev<strong>en</strong>s betreff<strong>en</strong>de weerstand teg<strong>en</strong> brand van bouwelem<strong>en</strong>t<strong>en</strong><br />
volg<strong>en</strong>s NBN 713-020 nog van toepassing blijv<strong>en</strong> tot 30 november 2016.<br />
De hierna volg<strong>en</strong>de constructies <strong>en</strong> beschrijving<strong>en</strong> zijn slechts ter indicatie <strong>en</strong> ton<strong>en</strong> niet alle details.<br />
Om te voldo<strong>en</strong> aan de vermelde brandeis<strong>en</strong> is het daarom absoluut noodzakelijk de betreff<strong>en</strong>de officiële brandrapport<strong>en</strong><br />
te raadpleg<strong>en</strong> <strong>en</strong> de hierin vermelde richtlijn<strong>en</strong> voor opbouw <strong>en</strong> uitvoering nauwkeurig op te volg<strong>en</strong>. Noteer dat<br />
deze brandwer<strong>en</strong>de plafonds, indi<strong>en</strong> niet anders vermeld, 'vol' zijn getest, dwz zonder doorvoering<strong>en</strong>, op<strong>en</strong>ing<strong>en</strong>,<br />
<strong>en</strong>z. Bov<strong>en</strong>di<strong>en</strong> zijn deze onder 'eig<strong>en</strong>' gewicht getest. De Metal Stud overspanning<strong>en</strong> zijn geldig bij eig<strong>en</strong> gewicht<br />
+ <strong>10</strong> kg/m 2 extra belasting.<br />
47
<strong>10</strong>.2.1 Zelfstandige plafonds Stabiliteit 1/2 h<br />
Zelfstandig plafond Metal Stud - <strong>Gyproc</strong> Rf ABA 15 mm<br />
PV RUG 3192<br />
Technisch Advies ISIB 2013-A-017<br />
Stabiliteit 1/2 h<br />
E<strong>en</strong> vrijdrag<strong>en</strong>d metal<strong>en</strong> regelwerk Metal Stud, waarteg<strong>en</strong><br />
dwars e<strong>en</strong> laag <strong>Gyproc</strong> Rf ABA 15 mm is geschroefd.<br />
3<br />
a<br />
1 <strong>Gyproc</strong> Rf ABA 15 mm, bevestigd met Snelbouwschroev<strong>en</strong><br />
212/35 mm.<br />
2 Plaatdrag<strong>en</strong>d profiel Metal Stud MSV…<br />
3 Randprofiel Metal Stud MSH…<br />
(met rotswoldichting <strong>10</strong> mm dikte)<br />
a Zie tabel (overspanning v/d plaatdrag<strong>en</strong>de<br />
profiel<strong>en</strong>).<br />
g Zie tabel (h.o.h.-afstand v/d plaatdrag<strong>en</strong>de<br />
profiel<strong>en</strong>).<br />
2<br />
De randaansluiting<strong>en</strong> <strong>en</strong> de voeg<strong>en</strong> tuss<strong>en</strong> de <strong>Gyproc</strong><br />
Rf-plat<strong>en</strong> zijn afgewerkt met voegband <strong>en</strong> JointFiller.<br />
2<br />
1<br />
1<br />
g<br />
Afstand<br />
g<br />
Maximale overspanning<strong>en</strong> ‘a’ in mm<br />
voor plaatdrag<strong>en</strong>de profiel<strong>en</strong><br />
MSV50 MSV75 MSV<strong>10</strong>0 MSV125 MSV150<br />
300 mm 2150 2850 3550 4200 4800<br />
400 mm 1950 2650 3250 3850 4400<br />
500 mm 1800 2540 3050 3600 4150<br />
Zelfstandig plafond PlaGyp - <strong>Gyproc</strong> Rf ABA 15 mm /<br />
PlaGyp - Gyptone-Rigitone 12,5 mm<br />
PV RUG 9541<br />
zie Zelfstandig plafond Rf 1 h pagina 56<br />
Stabiliteit 1/2 h<br />
E<strong>en</strong> opgehang<strong>en</strong> metal<strong>en</strong> profiel<strong>en</strong>rooster PlaGyp D,<br />
waarteg<strong>en</strong> e<strong>en</strong> laag <strong>Gyproc</strong> Rf ABA 15 mm is geschroefd<br />
<strong>en</strong> vervolledigd met e<strong>en</strong> geluidsabsorber<strong>en</strong>de<br />
PlaGyp S/Gyptone-Rigitone-combinatie.<br />
48
Zelfstandig (akoestisch) plafond<br />
PV WFRG 11314B<br />
Classificatie ISIB 2012-A-031<br />
Stabiliteit 1/2 h<br />
E<strong>en</strong> opgehang<strong>en</strong> metal<strong>en</strong> regelwerk PlaGyp S,<br />
waarteg<strong>en</strong> Glasroc F-strok<strong>en</strong> <strong>en</strong> geperforeerde Rigitone<strong>en</strong><br />
Gyptone-gipsplat<strong>en</strong>, dikte 12,5 mm, zijn geschroefd.<br />
Op de strok<strong>en</strong> is e<strong>en</strong> rotswolmat geplaatst.<br />
1 Geperforeerde Rigitone- of Gyptone- gipsplaat,<br />
dikte 12,5 mm<br />
2 Strok<strong>en</strong> Glasroc F, dikte 15 mm<br />
2a langse strok<strong>en</strong>, breedte 135 mm<br />
2b dwarsstrok<strong>en</strong>, breedte 65 mm<br />
2c randstrok<strong>en</strong>, breedte <strong>10</strong>0 mm<br />
3 Plaatdrag<strong>en</strong>d plafondprofiel PlaGyp PC60/27<br />
4 Randprofiel PlaGyp PU27/48<br />
5 Veerklemplafondhanger PlaGyp PV60/120 +<br />
Ophangdraad met oog PlaGyp R150/...<br />
6 Rotswol, dikte 75 mm <strong>en</strong> d<strong>en</strong>siteit 70 kg/m 3<br />
a<br />
g<br />
= 1200 mm (overspanning van de plaatdrag<strong>en</strong>de profiel<strong>en</strong>)<br />
= 560 mm* (h.o.h.-afstand van de plaatdrag<strong>en</strong>de profiel<strong>en</strong>)<br />
De randaansluiting<strong>en</strong> <strong>en</strong> de voeg<strong>en</strong> tuss<strong>en</strong> de Gyptoneplat<strong>en</strong><br />
zijn afgewerkt met voegband <strong>en</strong> JointFiller, tuss<strong>en</strong><br />
de Rigitone-plat<strong>en</strong> JointFiller Vario.<br />
* Dit is de profielafstand tijd<strong>en</strong>s de proef. In de praktijk<br />
wordt deze h.o.h.-afstand beperkt tot 400 mm.<br />
Zelfstandig (akoestisch) plafond<br />
PV WFRG 13589<br />
Technisch Advies ISIB 2012-A-003 rev 1<br />
Stabiliteit 1/2 h<br />
E<strong>en</strong> opgehang<strong>en</strong> metal<strong>en</strong> regelwerk PlaGyp D,<br />
waarteg<strong>en</strong> e<strong>en</strong> laag geperforeerde Gyptone-gipsplat<strong>en</strong>,<br />
dikte 12,5 mm, zijn geschroefd met e<strong>en</strong> op<strong>en</strong> pl<strong>en</strong>um.<br />
1 Geperforeerde Rigitone- of Gyptone- gipsplaat,<br />
dikte 12,5 mm<br />
2 Nonius plafondhanger NH/…<br />
3 Primair plafondproflel PlaGyp PC60/27<br />
4 Plaatdrag<strong>en</strong>d plafondprofiel PlaGyp PC60/27<br />
5 Verbindingsruiter PlaGyp PD60/60<br />
6 Randprofiel PlaGyp PU27/48<br />
a = 1200 mm (overspanning van de primaire profiel<strong>en</strong>)<br />
d = 1250 mm (overspanning van de plaatdrag<strong>en</strong>de profiel<strong>en</strong>)<br />
g = 400 mm (h.o.h. afstand v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>)<br />
49
Zelfstandig plafond PlaGyp - <strong>Gyproc</strong> Rf ABA 15 mm<br />
PV RUG 3192<br />
Technisch Advies ISIB 2012-A-043<br />
Stabiliteit 1/2 h<br />
E<strong>en</strong> opgehang<strong>en</strong> metal<strong>en</strong> profiel<strong>en</strong>rooster PlaGyp S<br />
of PlaGyp D, waarteg<strong>en</strong> e<strong>en</strong> laag <strong>Gyproc</strong> Rf ABA 15 mm<br />
dwars is geschroefd.<br />
4<br />
3<br />
2<br />
d<br />
3<br />
5<br />
6<br />
a<br />
g<br />
1 <strong>Gyproc</strong> Rf ABA 15 mm, bevestigd met Snelbouwschroev<strong>en</strong><br />
212/35 mm.<br />
2 (facultatief) Primair plafondprofiel PlaGyp PC60/27.<br />
3 Plaatdrag<strong>en</strong>d plafondprofiel PlaGyp PC60/27.<br />
4 Randprofiel PlaGyp PU27/48.<br />
5 Veerklemplafondhanger PlaGyp PV60/120 +<br />
Ophangdraad met oog PlaGyp R150/..<br />
6 Verbindingsruiter PlaGyp PD60/60 (in geval van<br />
PlaGyp D).<br />
a<br />
d<br />
g<br />
= 900 mm (overspanning v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
= 900 mm facultatief (overspanning v/d primaire profiel<strong>en</strong>).<br />
= 500 mm (h.o.h.-afstand v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
1<br />
1<br />
De randaansluiting<strong>en</strong> <strong>en</strong> de voeg<strong>en</strong> tuss<strong>en</strong> de <strong>Gyproc</strong><br />
Rf-plat<strong>en</strong> zijn afgewerkt met voegband <strong>en</strong> JointFiller.<br />
Zelfstandig demonteerbaar plafond<br />
PV RUG 5171<br />
Technisch Advies ISIB 2012-A-029<br />
Stabiliteit 1/2 h<br />
E<strong>en</strong> metal<strong>en</strong> demonteerbaar profiel<strong>en</strong>rooster , module 600 mm<br />
x 1200 mm, met inlegtegels Gyprex Crystal Rf 12,5 mm.<br />
1 Gyprex Crystal Rf-tegel 12,5 mm.<br />
2 T-Hoofdprofiel.<br />
3 T-Dwarsprofiel.<br />
4 L-randprofiel, bevestigd om de 250 mm.<br />
5 Plafondhanger.<br />
a<br />
= <strong>10</strong>00 mm (overspanning van de drag<strong>en</strong>de profiel<strong>en</strong>).<br />
50
Zelfstandig demonteerbaar plafond<br />
PV ULG EF-FH-1253<br />
PV ULG EF-FH-1287<br />
Classificatie ISIB in aanvraag<br />
Stabiliteit 1/2 h<br />
E<strong>en</strong> metal<strong>en</strong> profiel<strong>en</strong>rooster, module 600 x 600 mm, met<br />
geperforeerde inlegtegels Gyptone.<br />
1 Geperforeerde plafondtegel Gyptone <strong>10</strong> mm.<br />
2 Hoofdprofiel T24.<br />
3 Dwarsprofiel T24 (l = 1200 mm).<br />
4 Dwarsprofiel T24 (L = 600 mm)<br />
5 Randprofiel L24, bevestigd om de 600 mm.<br />
6 Plafondhanger met ophangdraad<br />
(dubbele veerklemhanger).<br />
a x d = 1200 mm<br />
(maximale afstand van de ophangpunt<strong>en</strong>)<br />
51
<strong>10</strong>.2.1 Zelfstandige plafonds Rf 1/2 h<br />
Zelfstandig plafond Metal Stud - <strong>Gyproc</strong> Rf ABA 18 mm<br />
PV RUG 1834<br />
Technisch Advies ISIB 2013-A-017<br />
Rf 1/2 h<br />
E<strong>en</strong> vrijdrag<strong>en</strong>d metal<strong>en</strong> regelwerk Metal Stud, waarteg<strong>en</strong><br />
e<strong>en</strong> laag <strong>Gyproc</strong> Rf ABA 18 mm overlangs is geschroefd.<br />
3<br />
a<br />
1 <strong>Gyproc</strong> Rf ABA 18 mm, bevestigd met Snelbouwschroev<strong>en</strong><br />
om de 250 mm.<br />
2 Plaatdrag<strong>en</strong>d profiel Metal Stud MSV…<br />
3 Randprofiel Metal Stud MSH…<br />
(met rotswoldichting)<br />
a Zie tabel (overspanning v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
g Zie tabel (h.o.h.-afstand v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
2<br />
De randaansluiting<strong>en</strong> <strong>en</strong> de voeg<strong>en</strong> tuss<strong>en</strong> de <strong>Gyproc</strong><br />
Rf-plat<strong>en</strong> zijn afgewerkt met voegband <strong>en</strong> JointFiller.<br />
1<br />
2<br />
1<br />
g<br />
Afstand<br />
g<br />
Maximale overspanning<strong>en</strong> ‘a’ in mm<br />
voor plaatdrag<strong>en</strong>de profiel<strong>en</strong><br />
MSV50 MSV75 MSV<strong>10</strong>0 MSV125 MSV150<br />
300 mm 2050 2750 3400 4000 4550<br />
400 mm 1850 2500 3<strong>10</strong>0 3650 4200<br />
500 mm -- -- -- -- --<br />
Zelfstandig plafond PlaGyp - <strong>Gyproc</strong> Rf ABA 18 mm<br />
PV RUG 1834<br />
Technisch Advies ISIB 2013-A-044<br />
Rf 1/2 h<br />
E<strong>en</strong> metal<strong>en</strong> regelwerk PlaGyp S of PlaGyp D, waarteg<strong>en</strong> e<strong>en</strong><br />
laag <strong>Gyproc</strong> Rf ABA 18 mm overlangs is geschroefd.<br />
4<br />
d<br />
3<br />
6<br />
a<br />
1 <strong>Gyproc</strong> Rf ABA 18 mm, bevestigd met Snelbouwschroev<strong>en</strong><br />
212/35 mm.<br />
2 (facultatief) Primair plafondprofiel PlaGyp PC60/27.<br />
3 Plaatdrag<strong>en</strong>d plafondprofiel PlaGyp PC60/27.<br />
4 Randprofiel PlaGyp PU27/48 (met rotswoldichting).<br />
5 Veerklemplafondhanger PlaGyp PV60/120<br />
Andere PlaGyp-hangers ook mogelijk.<br />
6 Verbindingsruiter PlaGyp PD60/60 (in geval van<br />
PlaGyp D).<br />
3<br />
2<br />
5<br />
g<br />
a<br />
d<br />
g<br />
= 900 mm (overspanning v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
= 900 mm facultatief (overspanning v/d primaire profiel<strong>en</strong>).<br />
= 400 mm (h.o.h.-afstand v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
De randaansluiting<strong>en</strong> <strong>en</strong> de voeg<strong>en</strong> tuss<strong>en</strong> de <strong>Gyproc</strong><br />
Rf-plat<strong>en</strong> zijn afgewerkt met voegband <strong>en</strong> JointFiller.<br />
1<br />
1<br />
52
Zelfstandig plafond Hout<strong>en</strong> regelwerk - <strong>Gyproc</strong> Rf ABA 18 mm<br />
PV RUG 2446<br />
Technisch Advies ISIB 2013-A-082<br />
a<br />
Rf 1/2 h<br />
E<strong>en</strong> hout<strong>en</strong> opgehang<strong>en</strong> regelwerk, waarteg<strong>en</strong> e<strong>en</strong> laag<br />
<strong>Gyproc</strong> Rf ABA 18 mm overlangs is geschroefd.<br />
1 <strong>Gyproc</strong> Rf ABA 18 mm, bevestigd met Snelbouwschroev<strong>en</strong><br />
om de 250 mm.<br />
2 Plaatdrag<strong>en</strong>de lat 22 x 48 mm.<br />
3 Randlat 25 x 29 mm (met rotswoldichting).<br />
4 Plafondhanger.<br />
3<br />
a<br />
g<br />
= 800 mm (overspanning v/d plaatdrag<strong>en</strong>de latt<strong>en</strong>).<br />
= 400 mm (h.o.h.-afstand v/d plaatdrag<strong>en</strong>de latt<strong>en</strong>).<br />
2<br />
4<br />
De randaansluiting<strong>en</strong> <strong>en</strong> de voeg<strong>en</strong> tuss<strong>en</strong> de <strong>Gyproc</strong> Rfplat<strong>en</strong><br />
zijn afgewerkt met voegband <strong>en</strong> JointFiller.<br />
2<br />
g<br />
1<br />
1<br />
Zelfstandig (concaaf gebog<strong>en</strong>) plafond Vertebra -<br />
<strong>Gyproc</strong> A ABA 3 x 6,5 mm<br />
PV RUG 8372<br />
a<br />
d<br />
Rf 1/2 h<br />
E<strong>en</strong> opgehang<strong>en</strong> gebog<strong>en</strong> Vertebra ophangstructuur,<br />
waarteg<strong>en</strong> drie lag<strong>en</strong> <strong>Gyproc</strong> A ABA 6,5 mm zijn<br />
geschroefd. (Concaaf, r ≥ 500 mm)<br />
6<br />
5<br />
1 <strong>Gyproc</strong> A ABA 3 x 6,5 mm, bevestigd met Snelbouwschroev<strong>en</strong><br />
om de 250 mm.<br />
2 Flexibel primair plafondprofiel Vertebra VT45.<br />
3 Plaatdrag<strong>en</strong>d plafondprofiel Vertebra SP45/27.<br />
4 Randprofiel Vertebra VAR.<br />
5 Flexibel trapprofiel Vertebra VS30.<br />
6 Plafondhanger (Ophangdraad met haak PlaGyp<br />
R150/…, Dubbele veerklem Vertebra VV50/2x4<br />
<strong>en</strong> Ophangdraad met oog Vertebra R160/250).<br />
7 <strong>Gyproc</strong> Rf 12,5 mm gipsstrook, hoogte <strong>10</strong>0 mm.<br />
4<br />
3<br />
2<br />
3<br />
1<br />
g<br />
7<br />
a = <strong>10</strong>00 mm (overspanning v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
d = <strong>10</strong>00 mm (overspanning van de primaire profiel<strong>en</strong>).<br />
g = 290 mm (h.o.h.-afstand v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
r ≥ 500 mm (kromtestraal zichtvlak in mm).<br />
1<br />
De voeg<strong>en</strong> van de plaatlag<strong>en</strong> verspring<strong>en</strong> onderling.<br />
De randaansluiting<strong>en</strong> <strong>en</strong> de voeg<strong>en</strong> tuss<strong>en</strong> de onderste<br />
<strong>Gyproc</strong> A-plat<strong>en</strong> zijn afgewerkt met voegband <strong>en</strong> JointFiller.<br />
53
4<br />
Zelfstandig (gebog<strong>en</strong>) plafond Vertebra - <strong>Gyproc</strong> Rf 2 x 12,5 mm<br />
PV RUG 8372<br />
d<br />
a<br />
6<br />
5<br />
2<br />
1<br />
3<br />
7<br />
3<br />
g<br />
1<br />
Rf 1/2 h<br />
E<strong>en</strong> opgehang<strong>en</strong> gebog<strong>en</strong> Vertebra ophangstructuur,<br />
waarteg<strong>en</strong> twee lag<strong>en</strong> <strong>Gyproc</strong> Rf ABA 12,5 mm zijn<br />
geschroefd. (Concaaf of convex, r ≥ 1200 mm)<br />
1 <strong>Gyproc</strong> Rf ABA 2 x 12,5 mm, bevestigd met Snelbouwschroev<strong>en</strong><br />
om de 250 mm.<br />
2 Flexibel primair plafondprofiel Vertebra VT45.<br />
3 Plaatdrag<strong>en</strong>d plafondprofiel Vertebra SP45/27.<br />
4 Randprofiel Vertebra VAR.<br />
5 Flexibel trapprofiel Vertebra VS30.<br />
6 Plafondhanger (Ophangdraad met haak PlaGyp<br />
R150/…, Dubbele veerklem Vertebra VV50/2x4<br />
<strong>en</strong> Ophangdraad met oog Vertebra R160/250).<br />
7 <strong>Gyproc</strong> Rf 12,5 mm gipsstrook, hoogte <strong>10</strong>0 mm.<br />
a<br />
d<br />
g<br />
r<br />
= 870 mm (overspanning v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
= 870 mm (overspanning van de primaire profiel<strong>en</strong>).<br />
= 290 mm (h.o.h.-afstand v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
≥ 1200 mm (kromtestraal zichtvlak in mm).<br />
a<br />
d<br />
5<br />
6<br />
De voeg<strong>en</strong> van beide plaatlag<strong>en</strong> verspring<strong>en</strong><br />
onderling.<br />
De randaansluiting<strong>en</strong> <strong>en</strong> de voeg<strong>en</strong> tuss<strong>en</strong><br />
de onderste <strong>Gyproc</strong> Rf-plat<strong>en</strong> zijn afgewerkt<br />
met voegband <strong>en</strong> JointFiller.<br />
4<br />
2<br />
7<br />
3<br />
3<br />
1<br />
g<br />
1<br />
54
<strong>10</strong>.2.1 Zelfstandige plafonds Rf 1 h<br />
Zelfstandig plafond<br />
PV RUG 11897A<br />
ISIB 2012-A-032<br />
EI60<br />
E<strong>en</strong> opgehang<strong>en</strong> metal<strong>en</strong> regelwerk PlaGyp S,<br />
waarteg<strong>en</strong> dwars Gyplat-gipsplat<strong>en</strong>, dikte 9,5 mm,<br />
zijn geschroefd; afwerking met 25 mm bepleistering<br />
<strong>Gyproc</strong> X Plus of X L.<br />
1 Gyplat 9,5 mm (breedte 600 mm), bevestigd met<br />
Snelbouwschroev<strong>en</strong> 212/25 om de 1<strong>10</strong> mm<br />
(6 schroev<strong>en</strong> per plaatbreedte).<br />
2 Plaatdrag<strong>en</strong>d plafondprofiel PlaGyp PC60/27<br />
3 Plafondhanger PlaGyp PH60/200<br />
4 Bepleistering 25 mm <strong>Gyproc</strong> X Plus of X L<br />
a<br />
g<br />
= 800 mm (overspanning v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>)<br />
= 500 mm (h.o.h.-afstand v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>)<br />
Zelfstandig plafond Metal Stud - <strong>Gyproc</strong> Rf ABA 2 x 15 mm<br />
PV RUG 6765<br />
Technisch Advies ISIB 2013-A-017<br />
Rf 1 h<br />
E<strong>en</strong> vrijdrag<strong>en</strong>d metal<strong>en</strong> regelwerk Metal Stud,<br />
waarteg<strong>en</strong> dwars e<strong>en</strong> dubbele laag <strong>Gyproc</strong> Rf ABA 15 mm<br />
is geschroefd.<br />
3<br />
a<br />
1 <strong>Gyproc</strong> Rf ABA 2 x 15 mm, bevestigd met Snelbouwschroev<strong>en</strong><br />
om de 250 mm (1e laag) <strong>en</strong> om<br />
de 150 mm (2e laag).<br />
2 Plaatdrag<strong>en</strong>d profiel Metal Stud MSV…<br />
3 Randprofiel Metal Stud MSH…<br />
2<br />
a<br />
g<br />
Zie tabel (overspanning v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>)<br />
Zie tabel (h.o.h.-afstand v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>)<br />
2<br />
g<br />
De voeg<strong>en</strong> van beide plaatlag<strong>en</strong> verspring<strong>en</strong> onderling.<br />
De randaansluiting<strong>en</strong> <strong>en</strong> de voeg<strong>en</strong> tuss<strong>en</strong> de onderste<br />
<strong>Gyproc</strong> Rf-plat<strong>en</strong> zijn afgewerkt met voegband <strong>en</strong><br />
JointFiller.<br />
1<br />
1<br />
Afstand<br />
g<br />
Maximale overspanning<strong>en</strong> ‘a’ in mm<br />
voor plaatdrag<strong>en</strong>de profiel<strong>en</strong><br />
MSV50 MSV75 MSV<strong>10</strong>0 MSV125 MSV150<br />
300 mm 1850 2500 3050 3600 4150<br />
400 mm 1650 2250 2800 3300 3800<br />
500 mm 1550 2<strong>10</strong>0 2600 3<strong>10</strong>0 3550<br />
55
Zelfstandig plafond PlaGyp - <strong>Gyproc</strong> Rf ABA 2 x 15 mm<br />
PV RUG 6765<br />
Technisch Advies ISIB 2012-A-065<br />
Technisch Advies ISIB 2013-A-082<br />
Rf 1 h<br />
E<strong>en</strong> opgehang<strong>en</strong> metal<strong>en</strong> profiel<strong>en</strong>rooster PlaGyp S<br />
of PlaGyp D, waarteg<strong>en</strong> e<strong>en</strong> dubbele laag <strong>Gyproc</strong> Rf<br />
ABA 15 mm dwars is geschroefd.<br />
3<br />
2<br />
3<br />
d<br />
5<br />
4<br />
a<br />
1 <strong>Gyproc</strong> Rf ABA 2 x 15 mm, bevestigd met Snelbouwschroev<strong>en</strong><br />
om de 250 mm (1e laag) <strong>en</strong> om de<br />
150 mm (2e laag).<br />
2 Primair plafondprofiel PlaGyp PC60/27.<br />
3 Plaatdrag<strong>en</strong>d plafondprofiel PlaGyp PC60/27.<br />
4 Veerklemplafondhanger PlaGyp PV60/120 +<br />
Ophangdraad met oog PlaGyp R150/..<br />
5 Verbindingsruiter PlaGyp PD60/60.<br />
a<br />
d<br />
g<br />
= 800 mm (overspanning v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
= 800 mm (overspanning v/d primaire profiel<strong>en</strong>).<br />
= 500 mm (h.o.h.-afstand v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
1<br />
g<br />
De voeg<strong>en</strong> van beide plaatlag<strong>en</strong> verspring<strong>en</strong> onderling. De<br />
randaansluiting<strong>en</strong> <strong>en</strong> de voeg<strong>en</strong> tuss<strong>en</strong> de onderste <strong>Gyproc</strong><br />
Rf-plat<strong>en</strong> zijn afgewerkt met voegband <strong>en</strong> JointFiller.<br />
Zelfstandig plafond PlaGyp - <strong>Gyproc</strong> Rf ABA 15 mm /<br />
PlaGyp - Gyptone-Rigitone 12,5 mm<br />
PV RUG 9541<br />
a<br />
d<br />
5<br />
2<br />
4<br />
3<br />
1<br />
8<br />
3 3<br />
7<br />
g Rf<br />
Rf 1 h<br />
E<strong>en</strong> opgehang<strong>en</strong> metal<strong>en</strong> profiel<strong>en</strong>rooster PlaGyp D,<br />
waarteg<strong>en</strong> e<strong>en</strong> laag <strong>Gyproc</strong> Rf ABA 15 mm is geschroefd<br />
<strong>en</strong> vervolledigd met e<strong>en</strong> geluidsabsorber<strong>en</strong>de<br />
plafond met geperforeerde gipsplat<strong>en</strong>.<br />
1 <strong>Gyproc</strong> Rf ABA 15 mm, bevestigd met Snelbouwschroev<strong>en</strong><br />
om de 250 mm.<br />
2 Primair plafondprofiel PlaGyp PC60/27.<br />
3 Plaatdrag<strong>en</strong>d plafondprofiel PlaGyp PC60/27.<br />
4 Veerklemplafondhanger PlaGyp PV60/120 +<br />
Ophangdraad met oog PlaGyp R150/..<br />
5 Verbindingsruiter PlaGyp PD60/60.<br />
6 Geperforeerde plaat Gyptone-Rigitone 12,5 mm.<br />
7 Verbindingruiter PlaGyp PD60/60 of Universele<br />
plafondhanger PlaGyp PU60/125.<br />
8 Rotswolpaneel 30 mm/50 kg/m 3 .<br />
6<br />
3<br />
8<br />
1<br />
6<br />
g GS<br />
7<br />
a = <strong>10</strong>00 mm (overspanning v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
d = <strong>10</strong>00 mm (overspanning v/d primaire profiel<strong>en</strong>).<br />
g Rf<br />
= 500 mm (h.o.h.-afstand v/d plaatdrag<strong>en</strong>de<br />
profiel<strong>en</strong> - <strong>Gyproc</strong> Rf).<br />
g GS<br />
= 400 mm (h.o.h.-afstand v/d plaatdrag<strong>en</strong>de<br />
profiel<strong>en</strong> - geperforeerde plat<strong>en</strong>).<br />
De randaansluiting<strong>en</strong> <strong>en</strong> de voeg<strong>en</strong> tuss<strong>en</strong> de plat<strong>en</strong> zijn<br />
afgewerkt met voegband <strong>en</strong> JointFiller of met JointFiller<br />
Vario.<br />
56
<strong>10</strong>.2.1 Zelfstandige plafonds Rf 2 h<br />
Zelfstandig plafond PlaGyp – Glasroc F 3 x 15 mm<br />
PV WFRG 14119<br />
Technisch Advies ISIB 2014-A-026<br />
Rf 2 h<br />
E<strong>en</strong> opgehang<strong>en</strong> metal<strong>en</strong> profiel<strong>en</strong>rooster PlaGyp N<br />
met kruisverbinders, waarteg<strong>en</strong> e<strong>en</strong> drievoudige laag<br />
Glasroc F 15 mm (haaks op de dwarsprofiel<strong>en</strong>) is geschroefd<br />
7<br />
9<br />
2<br />
1<br />
1<br />
3<br />
d<br />
3<br />
4<br />
a<br />
9<br />
5<br />
2<br />
6<br />
g<br />
8<br />
1 Glasroc F GBC 15 mm, bevestigd met<br />
snelbouwschroev<strong>en</strong> om de 600 mm (1e laag),<br />
300 mm (2e laag) <strong>en</strong> 150 mm (3e laag).<br />
2 Primair plafondprofiel PlaGyp PC60/27.<br />
3 Dwarsprofiel PlaGyp PC60/27.<br />
4 Kruisverbinder PlaGyp PX60/60.<br />
5 Noniushanger PlaGyp NH met 2 nonius<br />
borgp<strong>en</strong>n<strong>en</strong> PlaGyp NB.<br />
6 Verl<strong>en</strong>gstuk noniushanger PlaGyp NL/..<br />
7 Randprofiel PlaGyp PU27/48.<br />
8 Strok<strong>en</strong> Glasroc F 15 mm hoogte 65 mm.<br />
9 Rotswolpaneel (facultatief) 60 mm / 35 kg/m 3<br />
a<br />
d<br />
g<br />
= 1200 mm (overspanning van de dwarsprofiel<strong>en</strong>).<br />
= 600 mm (overspanning van de primaire profiel<strong>en</strong>).<br />
= 500 mm (h.o.h.-afstand v/d dwarsprofiel<strong>en</strong>).<br />
De voeg<strong>en</strong> van de plaatlag<strong>en</strong> verspring<strong>en</strong> onderling.<br />
De randaansluiting<strong>en</strong> <strong>en</strong> de voeg<strong>en</strong> tuss<strong>en</strong> de onderste<br />
Glasroc F-plat<strong>en</strong> zijn afgewerkt met voegband <strong>en</strong><br />
JointFiller Vario.<br />
57
<strong>10</strong>.2.2 Hout<strong>en</strong> vloer<strong>en</strong>, beschermd met <strong>Gyproc</strong>-plafonds<br />
Hout<strong>en</strong> vloer<strong>en</strong><br />
Hout<strong>en</strong> vloer met plafond PlaGyp - <strong>Gyproc</strong> Rf 2 x 12,5 mm<br />
PV RUG 6299<br />
Technisch Advies 2009-G-200 rev 1<br />
Rf 1 h<br />
Rf 1 h<br />
E<strong>en</strong> hout<strong>en</strong> vloer, langs de onderzijde beschermd met<br />
e<strong>en</strong> plafond, bestaande uit e<strong>en</strong> metal<strong>en</strong> profiel<strong>en</strong>rooster<br />
PlaGyp D, waarteg<strong>en</strong> e<strong>en</strong> dubbele laag Gyp-roc Rf ABA<br />
12,5 mm is geschroefd.<br />
8<br />
7<br />
6<br />
2<br />
9<br />
3<br />
a<br />
4<br />
5<br />
d<br />
1 <strong>Gyproc</strong> Rf ABA 2 x 12,5 mm, bevestigd met Snelbouwschroev<strong>en</strong><br />
212/25 mm om de 300 mm (1e<br />
laag) <strong>en</strong> 212/35 mm om de 150 mm (2e laag).<br />
2 Primair plafondprofiel PlaGyp PC60/27.<br />
3 Plaatdrag<strong>en</strong>d plafondprofiel PlaGyp PC60/27.<br />
4 Veerklemplafondhanger PlaGyp PV60/120 +<br />
Ophangdraad met oog PlaGyp R150/…<br />
5 Verbindingsruiter PlaGyp PD60/60.<br />
6 Strook <strong>Gyproc</strong> Rf, 12,5 x 40 mm, gekleefd met L-gips.<br />
7 Hout<strong>en</strong> balk 65 x 170 mm, h.o.h. 350 mm.<br />
8 Hout<strong>en</strong> vloerdeel 22 x 87 mm.<br />
9 Plint 12 x 70 mm.<br />
3<br />
1<br />
1<br />
g<br />
a<br />
d<br />
g<br />
= 900 mm (overspanning v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
= 900 mm (overspanning v/d primaire profiel<strong>en</strong>).<br />
= 500 mm (h.o.h.-afstand v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
De voeg<strong>en</strong> van beide plaatlag<strong>en</strong> verspring<strong>en</strong> onderling. De<br />
randaansluiting<strong>en</strong> <strong>en</strong> de voeg<strong>en</strong> tuss<strong>en</strong> de onderste <strong>Gyproc</strong><br />
Rf-plat<strong>en</strong> zijn afgewerkt met voegband <strong>en</strong> JointFiller.<br />
Hout<strong>en</strong> vloer met plafond PlaGyp - <strong>Gyproc</strong> Rf ABA 12,5 mm +<br />
rotswol 50 mm<br />
PV RUG 5731<br />
Technisch Advies ISIB 2009-G-199<br />
Rf 1 h<br />
E<strong>en</strong> hout<strong>en</strong> vloer, langs de onderzijde beschermd met e<strong>en</strong> rotswoldek<strong>en</strong><br />
op gaas 50 mm <strong>en</strong> e<strong>en</strong> plafond, bestaande uit e<strong>en</strong><br />
metal<strong>en</strong> profiel<strong>en</strong>rooster PlaGyp D, waarteg<strong>en</strong> e<strong>en</strong> laag <strong>Gyproc</strong><br />
Rf ABA 12,5 mm is geschroefd <strong>en</strong> langs de bov<strong>en</strong>zijde met e<strong>en</strong><br />
hout-spaanderplaat 8 mm.<br />
<strong>10</strong><br />
8<br />
7<br />
6<br />
2<br />
3<br />
a<br />
9<br />
4<br />
d<br />
5<br />
1 <strong>Gyproc</strong> Rf ABA 12,5 mm, bevestigd met Snelbouwschroev<strong>en</strong><br />
212/25 mm.<br />
2 Primair plafondprofiel PlaGyp PC60/27.<br />
3 (facultatief) Plaatdrag<strong>en</strong>d plafondprofiel PlaGyp PC60/27.<br />
4 Veerklemplafondhanger PlaGyp PV60/120 +<br />
Ophangdraad met oog PlaGyp R150/…<br />
Andere PlaGyp-hangers ook mogelijk.<br />
5 Verbindingsruiter PlaGyp PD60/60 (in geval van PlaGyp D).<br />
6 Rotswoldek<strong>en</strong> op gaas 50 mm - 70 kg/m 3 , bevestigd<br />
met bevestigingsschijv<strong>en</strong> <strong>en</strong> Snelbouwschroev<strong>en</strong><br />
212/80 mm om de 200 mm.<br />
7 Hout<strong>en</strong> balk 65 x 170 mm; h.o.h. 350 mm.<br />
8 Hout<strong>en</strong> vloerdeel 22 x 87 mm.<br />
9 Houtspaanderplaat (bov<strong>en</strong>plaat) 8 mm.<br />
<strong>10</strong> Plint 12 x 70 mm.<br />
58<br />
3<br />
1<br />
1<br />
g<br />
a<br />
d<br />
g<br />
= 1250 mm (overspanning v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
= <strong>10</strong>50 mm facultatief (overspanning v/d primaire profiel<strong>en</strong>).<br />
= 500 mm (h.o.h.-afstand v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
De randaansluiting<strong>en</strong> <strong>en</strong> de voeg<strong>en</strong> tuss<strong>en</strong> de<br />
<strong>Gyproc</strong> Rf-plat<strong>en</strong> zijn afgewerkt met voegband<br />
<strong>en</strong> JointFiller.
<strong>10</strong>.2.3 Hout<strong>en</strong> dak<strong>en</strong>, beschermd met <strong>Gyproc</strong>-plafonds<br />
Hout<strong>en</strong> dak<strong>en</strong><br />
Hout<strong>en</strong> dak met plafond PlaGyp - <strong>Gyproc</strong> Rf ABA 12,5 mm +<br />
glaswol 2 x 80 mm<br />
PV RUG 7181<br />
Technisch Advies ISIB 2009-G-070<br />
Rf 1/2 h<br />
Rf 1/2 h<br />
E<strong>en</strong> hout<strong>en</strong> dakelem<strong>en</strong>t, beschermd met e<strong>en</strong> dubbele<br />
laag glaswol van 80 mm dikte <strong>en</strong>, langs de onderzijde,<br />
e<strong>en</strong> plafond, bestaande uit e<strong>en</strong> metal<strong>en</strong> regelwerk<br />
PlaGyp S, waarteg<strong>en</strong> e<strong>en</strong> laag <strong>Gyproc</strong> Rf ABA 12,5 mm is<br />
geschroefd.<br />
5<br />
4<br />
8<br />
9<br />
6<br />
2<br />
7<br />
3<br />
a<br />
1 <strong>Gyproc</strong> Rf ABA 12,5 mm, bevestigd met Snelbouwschroev<strong>en</strong><br />
om de 150 mm.<br />
2 Plaatdrag<strong>en</strong>d plafondprofiel PlaGyp PC60/27.<br />
3 Plafondhanger PlaGyp PH60/200.<br />
4 Strook <strong>Gyproc</strong> Rf 12,5 mm x 40 mm, gekleefd met<br />
L-gips.<br />
5 Glaswol 2 x 80 mm (20 kg/m 3 ) (Isover Isoconfort 35).<br />
6 Dampremm<strong>en</strong>d folie (Isover Flammex).<br />
7 Hout<strong>en</strong> spant 36 x 172 mm, h.o.h. 600 mm.<br />
8 Onderdakplaat, d = 2,8 mm.<br />
9 T<strong>en</strong>gellat 36 x <strong>10</strong> mm.<br />
2<br />
g<br />
a<br />
g<br />
= 1200 mm (overspanning v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
= 500 mm (h.o.h.-afstand v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
1<br />
1<br />
De randaansluiting<strong>en</strong> <strong>en</strong> de voeg<strong>en</strong> tuss<strong>en</strong> de <strong>Gyproc</strong> Rfplat<strong>en</strong><br />
zijn afgewerkt met voegband <strong>en</strong> JointFiller.<br />
Hout<strong>en</strong> dak<strong>en</strong><br />
Rf 1 h<br />
Hout<strong>en</strong> dak met plafond PlaGyp - <strong>Gyproc</strong> Rf ABA 2 x 12,5 mm +<br />
glaswol 2 x 80 mm<br />
PV RUG 6299 <strong>en</strong> 7181<br />
Technisch Advies ISIB 2009-G-070<br />
Rf 1 h<br />
E<strong>en</strong> hout<strong>en</strong> dakelem<strong>en</strong>t, beschermd met e<strong>en</strong> dubbele<br />
laag glaswol van 80 mm dikte <strong>en</strong>, langs de onderzijde, e<strong>en</strong><br />
plafond, bestaande uit e<strong>en</strong> metal<strong>en</strong> regelwerk PlaGyp,<br />
waarteg<strong>en</strong> e<strong>en</strong> dubbele laag <strong>Gyproc</strong> Rf ABA 12,5 mm is<br />
geschroefd.<br />
5<br />
4<br />
2<br />
8<br />
9<br />
1<br />
6<br />
g<br />
2<br />
7<br />
1<br />
3<br />
a<br />
1 <strong>Gyproc</strong> Rf ABA 2 x 12,5 mm, bevestigd met<br />
Snelbouwschroev<strong>en</strong> 212/25 mm om de 300 mm<br />
(1e laag) <strong>en</strong> 212/35 mm om de 150 mm (2e laag).<br />
2 Plaatdrag<strong>en</strong>d plafondprofiel PlaGyp PC60/27.<br />
3 Plafondhanger PlaGyp PH60/200.<br />
4 Strook <strong>Gyproc</strong> Rf 12,5 mm x 60 mm, gekleefd met<br />
L-gips.<br />
5 Glaswol 2 x 80 mm (20 kg/m 3 ) (Isover Isoconfort 35).<br />
6 Dampremm<strong>en</strong>d folie (Isover Flammex).<br />
7 Hout<strong>en</strong> spant 36 x 172 mm, h.o.h. 600 mm.<br />
8 Onderdakplaat, d = 2,8 mm.<br />
9 T<strong>en</strong>gellat 36 x <strong>10</strong> mm.<br />
a<br />
d<br />
g<br />
= 800 mm (overspanning v/d plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
= 800 mm facultatief (overspanning v/d primaire profiel<strong>en</strong>).<br />
= 500 mm (h.o.h.-afstand van de plaatdrag<strong>en</strong>de profiel<strong>en</strong>).<br />
De voeg<strong>en</strong> van beide plaatlag<strong>en</strong> verspring<strong>en</strong> onderling.<br />
De randaansluiting<strong>en</strong> <strong>en</strong> de voeg<strong>en</strong> tuss<strong>en</strong><br />
de onderste <strong>Gyproc</strong> Rf-plat<strong>en</strong> zijn afgewerkt<br />
met voegband <strong>en</strong> JointFiller.<br />
59
