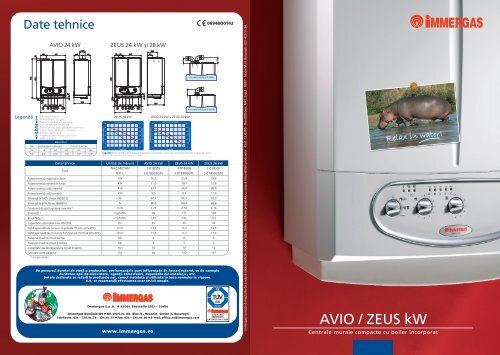

Date tehnice<br />
Legend`<br />
Gaz<br />
G<br />
1/2”<br />
AVIO 24 kW<br />
V Racord electric<br />
G Alimentare cu gaz<br />
R Retur instala]ie \nc`lzire<br />
M Tur instala]ie \nc`lzire<br />
RC Recirculare ap` cald` de consum<br />
AC Ie[ire ap` cald` de consum<br />
AF Intrare ap` rece<br />
AB Admisie aer / evacuare fum<br />
Admisie aer<br />
Racorduri<br />
Instala]ie |nc`lzire Circuit Sanitar<br />
R<br />
3/4”<br />
M<br />
3/4”<br />
RC<br />
1/2”<br />
AC<br />
1/2”<br />
AF<br />
1/2”<br />
Date tehnice<br />
Cod<br />
Putere termic` maxim` \n focar<br />
Putere termic` minim` \n focar<br />
Putere termic` util` maxim`<br />
Putere termic` util` minim`<br />
Eficien]` la 100% Pmax. (80/60°C)<br />
Eficien]` la 30% Pmax. (80/60°C)<br />
Consumul de gaz la putere maxim` *<br />
Emisii CO *<br />
Emisii NOx *<br />
Capacitate util` boiler inox AISI 316L<br />
Debit ap` cald` de consum \n primele 10 min. (DT=30°C)<br />
Debit ap` cald` de consum la func]ionare continu` (DT=30°C)<br />
Presiune maxim` circuit sanitar<br />
Presiune maxim` circuit \nc`lzire<br />
Capacitate vas de expansiune circuit \nc`lzire<br />
Greutate central` plin`<br />
* Cu gaz metan<br />
Sarcin` hidraulic` (Kpa)<br />
60<br />
50<br />
40<br />
30<br />
20<br />
10<br />
0<br />
ZEUS 24 kW [i 28 kW<br />
B<br />
B<br />
ZEUS 28 kW<br />
Grafic debit/ sarcin` hidraulic`<br />
A<br />
A<br />
0 200 400 600 800 1000 1200 1400<br />
Debit (l/h)<br />
Unit`]i de m`sur`<br />
GAZ METAN<br />
G.P.L.<br />
kW<br />
kW<br />
kW<br />
kW<br />
%<br />
%<br />
m 3 /h<br />
mg/kWh<br />
mg/kWh<br />
litri<br />
l/min<br />
l/min<br />
bar<br />
bar<br />
litri<br />
Kg<br />
6,12<br />
5,10<br />
4,08<br />
3,06<br />
2,04<br />
1,02<br />
0<br />
Sarcin` hidraulic` (mH 2O)<br />
Sarcin` hidraulic` (Kpa)<br />
AVIO 24 kW [i ZEUS 24 kW<br />
60<br />
50<br />
40<br />
30<br />
20<br />
10<br />
Legend` Sarcin` hidraulic` disponibil` pentru instala]ie cu by-pass-ul par]ial deschis (reglaj de serie):<br />
A la tura]ie maxim`; B la tura]ia a doua<br />
AVIO 24 kW<br />
3.018505<br />
3.018505GPL<br />
26,2<br />
11,0<br />
23,7<br />
9,5<br />
90,4<br />
88,0<br />
2,77<br />
49<br />
146<br />
45<br />
13,5<br />
11,5<br />
8<br />
3<br />
10<br />
98<br />
Grafic debit/ sarcin` hidraulic`<br />
A<br />
B<br />
0<br />
0 200 400 600 800 1000 1200 1400<br />
Debit (l/h)<br />
75<br />
6,12<br />
5,10<br />
4,08<br />
3,06<br />
2,04<br />
1,02<br />
Sarcin` hidraulic` (mH 2O)<br />
ZEUS 24 kW<br />
3.018506<br />
3.018506GPL<br />
25,9<br />
10,7<br />
24,0<br />
9,3<br />
94,1<br />
90,4<br />
2,74<br />
111<br />
134<br />
45<br />
13,5<br />
11,5<br />
8<br />
3<br />
10<br />
102<br />
0<br />
Kit tuburi separate Ø 80/80<br />
Kit coaxial orizontal Ø 60/100<br />
0694BO0142<br />
ZEUS 28 kW<br />
3.018507<br />
3.018507GPL<br />
29,8<br />
12,6<br />
28,0<br />
11,0<br />
93,9<br />
90,6<br />
3,16<br />
104<br />
113<br />
45<br />
14,5<br />
13,4<br />
8<br />
3<br />
10<br />
107<br />
Pe parcursul duratei de via£† a produselor, performan£ele sunt influen£ate de factori externi, ca de exemplu<br />
duritatea apei de alimentare, agen£ii atmosferici, depunerile din instala£ie, etc.<br />
Datele declarate se refer† la produsele noi, corect instalate ‡i utilizate în baza normelor în vigoare.<br />
N.B. se recomand† efectuarea unor revizii anuale.<br />
<strong>Immergas</strong> S.p.A. l 42041 Brescello (RE) - Italia<br />
<strong>Immergas</strong> România SRL l Bd. Unirii nr. 80, Bloc J1, Mezanin, Sector 3, Bucure‡ti<br />
Telefoane: 021 - 326.81.78 / 326.81.79 l Fax: 021 - 326.81.80 l E-mail: office_ro@immergas.com<br />
www.immergas.ro<br />
B<br />
A<br />
115<br />
B<br />
A<br />
A<br />
135<br />
<strong>Immergas</strong> \[i rezerv` drepturile de a aduce orice modific`ri modelelor sale, f`r` o notificare prealabil`, cu scopul \mbun`t`]irii produselor. -Cod. CE.0395 - Rev.000 (ver. Mkt. Exp.) - 10/07 - Model M srl, Bucure[ti - 021-425 31 34.<br />
AVIO / ZEUS kW<br />
Centrale murale compacte cu boiler încorporat
Mult` ap`, mult confort!<br />
Avio kW [i Zeus kW sunt noile centrale compacte <strong>Immergas</strong> echipate cu boiler de<br />
acumulare pentru ap` cald` de consum. Boilerul permite furnizarea în orice<br />
moment a unor debite ridicate de ap` cald`, chiar [i în cazul unor cereri simultane<br />
(baie, buc`t`rie, etc.), garantând în acest fel un confort deosebit. Dimensiunile<br />
compacte ale acestor modele le fac ideale pentru instalarea în spa]ii reduse.<br />
Centrale termice murale compacte<br />
cu boiler încorporat<br />
O gam` larg`<br />
Gama este compus` din trei modele:<br />
• AVIO 24 kW, camer` deschis`, tiraj<br />
natural, putere util` 23,7 kW;<br />
• ZEUS 24 kW, camer` etan[`, tiraj<br />
for]at, putere util` 24 kW;<br />
• ZEUS 28 kW, camer` etan[` tiraj<br />
for]at, putere util` 28 kW.<br />
Tehnologie [i simplitate<br />
Toate modelele sunt dotate cu o<br />
electronic` de ultim` genera]ie, care<br />
ofer` cele mai bune performan]e în<br />
orice condi]ii de func]ionare. În plus<br />
placa electronic` permite racordarea<br />
op]ional` a centralei la o Comand` la<br />
Distan]` [i la o sond` de temperatur`<br />
extern`, ce permit ob]inerea unui<br />
confort ambiental maxim [i optimizarea<br />
func]ion`rii centralei.<br />
Panoul de control al centralei este dotat<br />
cu selectoare rotative tradi]ionale<br />
pentru o reglare simpl` [i intuitiv`, în<br />
timp ce o serie de leduri ofer`<br />
utilizatorului informa]ii rapide [i simple<br />
despre func]ionarea aparatului.<br />
Confort continuu<br />
Toate modelele sunt echipate cu un<br />
boiler cu serpentin` având capacitate<br />
de 45 litri, realizat integral din o]el<br />
INOX AISI 316 L, ce garanteaz`<br />
fiabilitate [i durabilitate ridicat`. Chiar<br />
în cazul unui consum de lung` durat`,<br />
de[i apa acumulat` în rezervor se<br />
consum`, boilerul este capabil s`<br />
furnizeze în continuare ap` cald` la<br />
temperatur` constant`.<br />
Integrare perfect`<br />
Avio kW [i Zeus kW se disting prin<br />
designul deosebit [i dimensiunile<br />
compacte ce faciliteaz` integrarea<br />
perfect` în orice tip de locuin]`, f`r`<br />
a interfera cu spa]iul de locuit sau cu<br />
stilul de mobilier.<br />
• Boiler din o]el INOX AISI 316 L cu capacitate util` de 45 litri;<br />
• Nou design atractiv;<br />
• Dimensiuni compacte;<br />
• Indicarea temperaturii [i anomaliilor prin intermediul LED-urilor;<br />
• Grup hidraulic compact cu by-pass reglabil<br />
• Grad de protec]ie electric` IPX4D;<br />
• Posibilitate de conectare a unei sonde externe [i a unei Comenzi la Distan]` (op]ionale)<br />
• Posibilitate de gestionare a unor instala]ii cu mai multe zone prin racordarea la<br />
casete distribuitoare (DIM), disponibile în 5 versiuni.<br />
Model<br />
AVIO 24 kW<br />
ZEUS 24 kW<br />
ZEUS 28 kW<br />
AVIO 24 kW<br />
Camer` deschis` [i tiraj natural<br />
ACCESORII OP}IONALE<br />
Cod<br />
Putere<br />
util`<br />
23,7 kW<br />
24 kW<br />
28 kW<br />
Denumire<br />
3.016362 Comand` la Distan]` Digital` (CRD)<br />
3.021395 Comand` la Distan]` Amico (CAR V2)<br />
3.014083 Sond` de temperatur` extern`<br />
3.014438 Cronotermostat digital s`pt`mânal<br />
3.014439 Radio-cronotermostat digital s`pt`mânal (f`r` fire)<br />
3.013305 Comand` telefonic` re]ea fix`<br />
3.017182 Comand` telefonic` re]ea GSM<br />
3.011668 Kit plac` de gestiune pentru instala]ii cu maxim 3 zone<br />
3.012944 Tub de recirculare ap` cald` de consum<br />
3.017744 Vas de expansiune sanitar 2 litri<br />
Capacitate<br />
boiler<br />
45 litri<br />
45 litri<br />
45 litri<br />
Eficien]`<br />
energetic`<br />
««<br />
«««<br />
«««<br />
ZEUS 24 kW [i 28 kW<br />
Camer` \nchis` [i tiraj for]at<br />
Camer` deschis`<br />
Tiraj natural<br />
Camer` etan[`<br />
Tiraj for]at<br />
Debit ACC (DT = 30°C)<br />
|n primele 10 min Func]ionare continu`<br />
135 litri<br />
135 litri<br />
145 litri<br />
11,5 l/min<br />
11,5 l/min<br />
13,4 l/min
