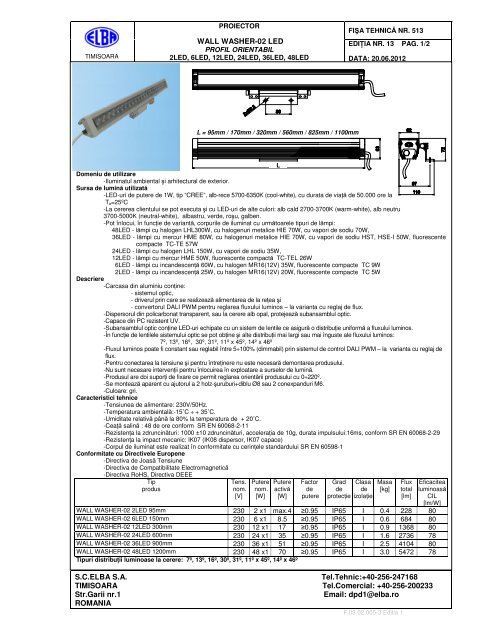

TIMISOARA<br />
PROIECTOR<br />
WALL WASHER-<strong>02</strong> LED<br />
PROFIL ORIENTABIL<br />
2LED, 6LED, 12LED, 24LED, 36LED, 48LED<br />
FIŞA TEHNICĂ NR. 513<br />
EDIŢIA NR. 13 PAG. 1/2<br />
DATA: 20.06.2012<br />
L = 95mm / 170mm / 320mm / 560mm / 825mm / 1100mm<br />
Domeniu de utilizare<br />
-Iluminatul ambiental şi arhitectural de exterior.<br />
Sursa de lumină utilizată<br />
-LED-uri de putere de 1W, tip “CREE”, alb-rece 5700-6350K (cool-white), cu durata de viaţă de 50.000 ore la<br />
T a=25ºC<br />
-La cererea clientului se pot executa şi cu LED-uri de alte culori: alb cald 2700-3700K (warm-white), alb neutru<br />
3700-5000K (neutral-white), albastru, verde, roşu, galben.<br />
-Pot înlocui, în funcţie de variantă, corpurile de iluminat cu următoarele tipuri de lămpi:<br />
48LED - lămpi cu halogen LHL300W, cu halogenuri metalice HIE 70W, cu vapori de sodiu 70W,<br />
36LED - lămpi cu mercur HME 80W, cu halogenuri metalice HIE 70W, cu vapori de sodiu HST, HSE-I 50W, fluorescente<br />
compacte TC-TE 57W<br />
24LED - lămpi cu halogen LHL 150W, cu vapori de sodiu 35W,<br />
12LED - lămpi cu mercur HME 50W, fluorescente compactă TC-TEL 26W<br />
6LED - lămpi cu incandescenţă 60W, cu halogen MR16(12V) 35W, fluorescente compacte TC 9W<br />
2LED - lămpi cu incandescenţă 25W, cu halogen MR16(12V) 20W, fluorescente compacte TC 5W<br />
Descriere<br />
-Carcasa din aluminiu conţine:<br />
- sistemul optic,<br />
- driverul prin care se realizează alimentarea de la reţea şi<br />
- convertorul DALI PWM pentru reglarea fluxului luminos – la varianta cu reglaj de flux.<br />
-Dispersorul din policarbonat transparent, sau la cerere alb opal, protejează subansamblul optic.<br />
-Capace din PC rezistent UV.<br />
-Subansamblul optic conţine LED-uri echipate cu un sistem de lentile ce asigură o distribuţie uniformă a fluxului luminos.<br />
-În funcţie de lentilele sistemului optic se pot obţine şi alte distribuţii mai largi sau mai înguste ale fluxului luminos:<br />
7º, 13º, 16º, 30º, 31º, 11º x 45º, 14º x 46º<br />
-Fluxul luminos poate fi constant sau reglabil între 5÷100% (dimmabil) prin sistemul de control DALI PWM – la varianta cu reglaj de<br />
flux.<br />
-Pentru conectarea la tensiune şi pentru întreţinere nu este necesară demontarea produsului.<br />
-Nu sunt necesare intervenţii pentru înlocuirea în exploatare a surselor de lumină.<br />
-Produsul are doi suporţi de fixare ce permit reglarea orientării produsului cu 0÷220º.<br />
-Se montează aparent cu ajutorul a 2 holz-şuruburi+diblu Ø8 sau 2 conexpanduri M6.<br />
-Culoare: gri.<br />
Caracteristici tehnice<br />
-Tensiunea de alimentare: 230V/50Hz.<br />
-Temperatura ambientală:-15˚C ÷ + 35˚C.<br />
-Umiditate relativă până la 80% la temperatura de + 20˚C.<br />
-Ceaţă salină : 48 de ore conform SR EN 60068-2-11<br />
-Rezistenţa la zdruncinături: 1000 ±10 zdruncinături, acceleraţia de 10g, durata impulsului:16ms, conform SR EN 60068-2-29<br />
-Rezistenţa la impact mecanic: IK07 (IK08 dispersor, IK07 capace)<br />
-Corpul de iluminat este realizat în conformitate cu cerinţele standardului SR EN 60598-1<br />
Conformitate cu Directivele Europene<br />
-Directiva de Joasă Tensiune<br />
-Directiva de Compatibilitate Electromagnetică<br />
-Directiva RoHS, Directiva DEEE<br />
Tip<br />
produs<br />
Tens.<br />
nom.<br />
[V]<br />
Putere<br />
nom.<br />
[W]<br />
Putere<br />
activă<br />
[W]<br />
Factor<br />
de<br />
putere<br />
Grad Clasa<br />
de de<br />
protecţie izolaţie<br />
S.C.ELBA S.A.<br />
Tel.Tehnic:+40-256-247168<br />
TIMISOARA Tel.Comercial: +40-256-20<strong>02</strong>33<br />
Str.Garii nr.1<br />
Email: dpd1@elba.ro<br />
ROMANIA<br />
F.03.<strong>02</strong>.005-3 Editia 1<br />
Masa<br />
[kg]<br />
Flux<br />
total<br />
[lm]<br />
Eficacitea<br />
luminoasă<br />
CIL<br />
[lm/W]<br />
WALL WASHER-<strong>02</strong> 2LED 95mm 230 2 x1 max.4 ≥0.95 IP65 I 0.4 228 80<br />
WALL WASHER-<strong>02</strong> 6LED 150mm 230 6 x1 8.5 ≥0.95 IP65 I 0.6 684 80<br />
WALL WASHER-<strong>02</strong> 12LED 300mm 230 12 x1 17 ≥0.95 IP65 I 0.9 1368 80<br />
WALL WASHER-<strong>02</strong> 24LED 600mm 230 24 x1 35 ≥0.95 IP65 I 1.6 2736 78<br />
WALL WASHER-<strong>02</strong> 36LED 900mm 230 36 x1 51 ≥0.95 IP65 I 2.5 4104 80<br />
WALL WASHER-<strong>02</strong> 48LED 1200mm 230 48 x1 70 ≥0.95 IP65 I 3.0 5472 78<br />
Tipuri distribuţii luminoase la cerere: 7º, 13º, 16º, 30º, 31º, 11º x 45º, 14º x 46º<br />
L
TIMISOARA<br />
Date fotometrice<br />
PROIECTOR<br />
WALL WASHER-<strong>02</strong> LED<br />
PROFIL ORIENTABIL<br />
2LED, 6LED, 12LED, 24LED, 36LED, 48LED<br />
FIŞA TEHNICĂ NR. 513<br />
EDIŢIA NR. 13 PAG. 2/2<br />
DATA: 20.06.2012<br />
WALL WASHER-<strong>02</strong> 24LED 600mm 12º<br />
Randament luminos 87%<br />
Cd<br />
Curba de distribuţie<br />
a intensităţii luminoase<br />
[Cd]<br />
I [Cd]<br />
40000<br />
C=0°<br />
C=270°<br />
C=90°<br />
30000<br />
C=180°<br />
20000<br />
10000<br />
40° 30° 20°<br />
10°<br />
0° 10° 20° 30°<br />
40°<br />
S.C.ELBA S.A.<br />
Tel.Tehnic:+40-256-247168<br />
TIMISOARA Tel.Comercial: +40-256-20<strong>02</strong>33<br />
Str.Garii nr.1<br />
Email: dpd1@elba.ro<br />
ROMANIA<br />
F.03.<strong>02</strong>.005-3 Editia 1
