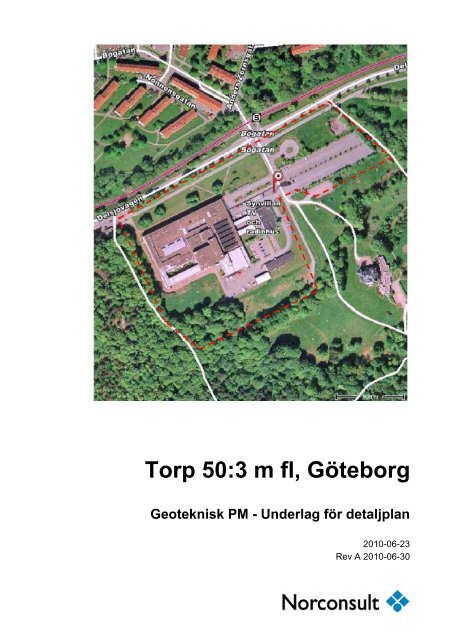

Geo Geoteknisk PM - Underlag för detaljplan<br />
2010-06-23<br />
Rev A 2010-06-30
<strong>Torp</strong> <strong>50</strong>:3 m <strong>fl</strong>, <strong>Göteborg</strong><br />
Geoteknisk PM - Underlag för detaljplan<br />
2010-06-23<br />
Rev A 2010-06-30<br />
Beställare: <strong>Torp</strong>huset Fastighets AB<br />
c/o Älvstranden Utveckling AB<br />
402 77 <strong>Göteborg</strong><br />
Beställarens representant: Per Andersson<br />
Konsult: Norconsult AB<br />
Box 8774<br />
402 76 <strong>Göteborg</strong><br />
Uppdragsledare Tord Olsson<br />
Handläggare Bernhard Gervide Eckel/Tord Olsson<br />
Uppdragsnr: 101 21 24<br />
Filnamn och sökväg: N:\101\21\1012124\G\Beskr-<br />
PM\Geo_PM_20100630.docx<br />
Kvalitetsgranskad av: Bengt Askmar<br />
Tryck: Norconsult AB
n:\101\21\1012124\g\beskr-pm\geo_pm_20100630.docx<br />
Innehållsförteckning<br />
1. Förutsättningar .................................................................................. 4<br />
2. Topografiska förhållanden ................................................................ 5<br />
3. Geotekniska förhållanden ................................................................. 6<br />
4. Geohydrologiska förhållanden ......................................................... 7<br />
5. Stabilitet ............................................................................................. 7<br />
6. Förorenad mark ............................................................................... 10<br />
7. Radon ............................................................................................... 11<br />
8. Grundläggning ................................................................................. 11<br />
9. Markplanering .................................................................................. 11<br />
10. Kontrollåtgärder .............................................................................. 12<br />
11. Övrigt ............................................................................................... 12<br />
Bilagor<br />
Bilaga A:1-4 Sammanställning av skjuvhållfasthet<br />
Bilaga B:1-2 Sammanställning av konsolideringsförhållanden bh NO3 och NO8<br />
Bilaga C:1-2 Stabilitetsberäkning för nuvarande förhållanden (sektion A)<br />
Bilaga C:3-4 Stabilitetsberäkning för framtida förhållanden (sektion A)<br />
Bilaga C:5-6 Stabilitetsberäkning för nuvarande förhållanden (sektion C)<br />
Bilaga C:7-8 Stabilitetsberäkning för framtida förhållanden (sektion C)<br />
Bilaga C:9-10 Stabilitetsberäkning för nuvarande förhållanden (sektion D)<br />
Bilaga C:11-12 Stabilitetsberäkning för nuvarande förhållanden, max last (sektion F)<br />
Bilaga C:13-14 Stabilitetsberäkning för framtida förhållanden (sektion F)<br />
Bilaga C:15 Stabilitetsberäkning, känslighetsanalys (sektion C)<br />
Bilaga C:16 Stabilitetsberäkning, känslighetsanalys (sektion F)<br />
Bilaga D Preliminär dispositionsplan<br />
Ritningar<br />
Lastningsrestriktioner G 102<br />
Kompletterande handling<br />
Rapport, Geoteknisk undersökning, Rgeo<br />
2010-06-23<br />
Rev A 2010-06-30<br />
<strong>Torp</strong> <strong>50</strong>:3 m <strong>fl</strong>, <strong>Göteborg</strong><br />
Geoteknisk PM - Underlag för detaljplan<br />
3 (14)
4 (14)<br />
1. Förutsättningar<br />
<strong>Göteborg</strong>s Stad, Stadsbyggnadskontoret avser att upprätta ny detaljplan för <strong>Torp</strong><br />
<strong>50</strong>:3 m <strong>fl</strong> inom stadsdelen Örgryte i <strong>Göteborg</strong>. Området har tidigare till största del<br />
varit bebyggt med Sveriges Radios och TVs före detta radio- och TV-hus och<br />
tillhörande parkeringar utmed Delsjövägen. Syftet med detaljplanen är att beskriva<br />
förutsättningar för byggnation av bostäder inom området. Enligt program för<br />
området förväntas exploateringen omfatta ca 400 lägenheter i hus med 3 – 5<br />
våningar.<br />
Fig 1. Planområde<br />
Norconsult AB, <strong>Göteborg</strong> har på uppdrag av Norra Älvstranden Utveckling AB<br />
utfört geoteknisk utredning som underlag för planen. Utredningen baserar sig både<br />
på tidigare utförda undersökningar och kompletterande undersökningar utförda<br />
inom detta uppdrag. Fält- och laboratorieundersökningarna redovisas separat i<br />
Rapport, Geoteknisk undersökning, Rgeo daterad 2010-06-23.<br />
2010-06-23<br />
Rev A 2010-06-30<br />
<strong>Torp</strong> <strong>50</strong>:3 m <strong>fl</strong>, <strong>Göteborg</strong><br />
Geoteknisk PM - Underlag för detaljplan<br />
n:\101\21\1012124\g\beskr-pm\geo_pm_20100630.docx
n:\101\21\1012124\g\beskr-pm\geo_pm_20100630.docx<br />
2. Topografiska förhållanden<br />
Delsjövägen med intilliggande GC-väg utgör planområdets norra begränsning.<br />
Området ligger i svag lutning från naturområdet i den södra delen ner mot<br />
Delsjövägen. I öster begränsas området av en grusväg och en mindre bäckravin<br />
från söder mot norr och som ansluter till Delsjöbäcken med sträckning norr om<br />
Delsjövägen.<br />
Fig 2. Flygbild, befintliga förhållanden före rivning av TV-huset.<br />
Som framgår av bilden ovan har byggnader täckt merparten av planområdets västra<br />
halva (vänstra delen av bilden). Resten av planområdet har delvis utgjort<br />
hårdgjorda ytor för vägar, parkering och en mindre bensinstation och delvis av<br />
gräsbevuxen mark. Rivning av byggnaderna pågår för närvarande.<br />
Inom den exploaterade delen av området varierar marknivån mellan +35 á +37 i<br />
söder och ca +30 á +31 utmed GC-vägen längs Delsjövägen i norr. Marknivån<br />
stiger lokalt till ca +44 inom områdets sydvästra del.<br />
Delsjöbäcken ligger med sin botten på nivån ca +26,5 - +27 och bottennivån i den<br />
angränsande ravinen utmed östra plangränsen i på nivån +29 - +31.<br />
2010-06-23<br />
Rev A 2010-06-30<br />
<strong>Torp</strong> <strong>50</strong>:3 m <strong>fl</strong>, <strong>Göteborg</strong><br />
Geoteknisk PM - Underlag för detaljplan<br />
5 (14)
6 (14)<br />
3. Geotekniska förhållanden<br />
Området utgjordes ursprungligen huvudsakligen av ängsmark och genomkorsades<br />
före utbyggnaden av radio- och TV-huset av ett par 2 á 3 m djupa bäckraviner – en<br />
huvudbäckravin mot nordväst samt mindre anslutande sidoraviner. Botten i<br />
ravinerna redovisas schematiskt på ritning G101 i Rgeo. Bäckravinerna<br />
kulverterades och/eller fylldes igen i samband med utbyggnaden av TV-huset och<br />
botten i de igenfyllda ravinerna ligger nu delvis 4 – 5 m under befintlig markyta.<br />
Planområdet gränsar i söder och väster till högre liggande fastmarkspartier och<br />
sydvästra delen av själva planområdet utgörs delvis av fastmark där jordlagren<br />
utgörs av fast torrskorpelera och/eller av friktionsjord. Jordlagren norr om<br />
fastmarken består under ytskikten (hårdgjorda ytor eller vegetationsytor) överst av<br />
fyllning till 1 á maximalt 4 - 5 m meter i de igenfyllda ravinerna. Den naturliga<br />
jorden därunder utgörs av lera med ökande mäktighet mot Delsjövägen och<br />
lerdjupen uppgår till max 15 á 20 m. Leran underlagras av friktionsjord med som<br />
mest upp till 8 á 10 m mäktighet.<br />
Vid undersökningarna i mitten av 1960-talet konstaterades ytliga organiska<br />
sediment med upp till ett par meters tjocklek i bäckravinerna och en vattenkvot på<br />
som mest ca 100 % . Det är osäkert huruvida de organiska jordlagren schaktades<br />
bort före igenfyllning/kulvertering av bäckravinerna.<br />
Leran i området utgörs överst av siltig torrskorpa till 1,5 á 4 m djup. Den<br />
underliggande lösare leran är ofta siltig och sandig och har därför främst närmast<br />
höjdpartiet i väst och sydväst en högre densitet och lägre vattenkvot än vad som är<br />
normalt i <strong>Göteborg</strong>slera. Densiteten varierar där huvudsakligen mellan 1,65 och 2,0<br />
t/m 3 och vattenkvoten mellan 30 á <strong>50</strong> %. I områdets norra och östra del (befintlig<br />
parkering och gräsyta i norr) har dock leran under torrskorpan delvis mindre<br />
silt/sandinnehåll och ner till 5 á 8 m djup är motsvarande värden där 1,55 á 1,65<br />
t/m 3 respektive 60 á 90 %.<br />
Skjuvhållfastheten uppmätt med vingborr och genom konförsök varierar<br />
förhållandevis mycket inom området, se bilaga A:1. I de högre liggande delarna av<br />
området är den uppmätta hållfastheten som regel lägst 25 á 35 kPa. I den lägre<br />
delen av området närmare Delsjövägen sjunker hållfastheten till 15 á 25 kPa och i<br />
Delsjöbäckens ravin ytterligare till 11 á 15 kPa i ett ca 5 m tjockt skikt omkring<br />
nivån +20. Skjuvhållfastheten korrigerad med avseende på kon<strong>fl</strong>ytgränsen<br />
redovisas på bilaga A:2 tillsammans med Conrad-utvärderade CPT-sonderingar.<br />
Sensitiviteten i området har uppmätts till 6 á 30 och inga av undersökningarna<br />
tyder på kvicklereförekomst i området.<br />
2010-06-23<br />
Rev A 2010-06-30<br />
<strong>Torp</strong> <strong>50</strong>:3 m <strong>fl</strong>, <strong>Göteborg</strong><br />
Geoteknisk PM - Underlag för detaljplan<br />
n:\101\21\1012124\g\beskr-pm\geo_pm_20100630.docx
n:\101\21\1012124\g\beskr-pm\geo_pm_20100630.docx<br />
Nu utförda kompressionsförsök i borrhål NO3 och NO8 visar, att leran utan hänsyn<br />
till krypning är svagt överkonsoliderad, se bilaga B:1-2. Om krypning beaktas<br />
genom minst 20 % reduktion av uppmätta förkonsolideringstryck framgår dock att<br />
leran inom delar av området måste betraktas som normalkonsoliderad.<br />
4. Geohydrologiska förhållanden<br />
Den övre grundvattenytan mättes i samband med nu utförda undersökningar<br />
2009-06-30--07-01 och med undantag för punkt NO 3 som inte hunnit stabilisera<br />
sig låg grundvattenytan 0,6 – 2,3 m under markytan. Samtliga dessa punkter ligger<br />
inom de lägsta delarna av planområdet eller intill Delsjöbäcken. Inom högre<br />
liggande delar ligger troligen den övre grundvattenytan tidvis på större djup, jfr<br />
undre grundvattenytan nedan.<br />
Den undre grundvattenytan i friktionsjorden under leran har vid nu och tidigare<br />
undersökningar mätts i sammanlagt 8 öppna rör med perforerad spets eller<br />
filterspets. Samtliga mätningar redovisas i nedanstående tabell.<br />
Punkt nr MY vid<br />
und.tillfället<br />
10 +36,5 1965-06-09<br />
1965-08-04<br />
108 +35,9 1965-06-09<br />
1965-08-04<br />
2010-06-23<br />
Rev A 2010-06-30<br />
<strong>Torp</strong> <strong>50</strong>:3 m <strong>fl</strong>, <strong>Göteborg</strong><br />
Geoteknisk PM - Underlag för detaljplan<br />
Datum GW-nivå GW-yta i meter<br />
under markytan<br />
+34,8<br />
+35,0<br />
+30,5<br />
+30,4<br />
1,7<br />
1,5<br />
4,4<br />
4,5<br />
118 +34,7 1966-03-07 +31,1 3,6<br />
120 +36,8 1966-03-07 +31,7 5,1<br />
129 +31,9 1966-03-07 +30,8 1,1<br />
302 +38,8 1966-10-31 +35,4 3,4<br />
NO 3 +31,9 2009-07-02<br />
2009-07-06<br />
NO 8 +31,3 2009-07-02<br />
2009-07-06<br />
2009-09-17<br />
2010-04-14<br />
5. Stabilitet<br />
+30,3<br />
+30,2<br />
+30,0<br />
+29,9<br />
+29,9<br />
+30,8<br />
1,6<br />
1,7<br />
1,3<br />
1,4<br />
1,4<br />
0,5<br />
Markens lutning inom huvuddelen av området är liten med undantag för partiet<br />
närmast bäckravinerna, som därmed utgör en potentiell skredrisk. Stabiliteten mot<br />
Delsjöbäcken samt mot norra delen av den östra bäckravinen har kontrollerats<br />
7 (14)
8 (14)<br />
genom detaljerad beräkning i fyra sektioner (A, C, D och F). Beräkningarna har<br />
utförts med cirkulärcylindriska glidytor dels som odränerad analys (c-analys) och<br />
dels som kombinerad analys.<br />
A<br />
Fig 3. Lodade och stabilitetskontrollerade sektioner (sektion F enbart delvis lodad)<br />
Beräkningarna har gjorts med följande förutsättningar:<br />
Geometrin har valts utifrån inmätning och avvägning samt lodning av<br />
bäckbotten i de undersökta sektionerna.<br />
Densiteten i de fastare ytlagren har valts till 18 kN/m 3 och i den lösa leran<br />
till 16,5 á 18,5 kN/m 3 , se indata på bilaga C:1 och C:5<br />
Skjuvhållfastheten i torrskorpan har valts till 45 kPa<br />
Fyllningen i vägen vid östra detaljplanegränsen antas till c´=3 kPa och<br />
f´=32<br />
C<br />
2010-06-23<br />
Rev A 2010-06-30<br />
<strong>Torp</strong> <strong>50</strong>:3 m <strong>fl</strong>, <strong>Göteborg</strong><br />
Geoteknisk PM - Underlag för detaljplan<br />
F<br />
D<br />
n:\101\21\1012124\g\beskr-pm\geo_pm_20100630.docx
n:\101\21\1012124\g\beskr-pm\geo_pm_20100630.docx<br />
Karakteristisk skjuvhållfasthet i den underliggande lösare leran har valts<br />
enligt bilaga A:3-4 varvid ”Taufu vald inom planområdet” antagits gälla<br />
söder om Delsjövägen/GC-vägen och ”Taufu vald Delsjöbäcken” norr<br />
därom, se jordlagermodell på bilaga C:1 och C:5.<br />
Skjuvhållfastheten vid kombinerad analys har valts utifrån parametrarna<br />
c´=0,1 x cuk och f´=30<br />
Den övre grundvattenytan (nolltrycksnivån) har i beräkningarna antagits<br />
ligga ca 1 meter under markytan söder om GC-vägen och har antagits luta<br />
jämnt ner mot Delsjöbäckens botten. I öster ansätts grundvattennivån till<br />
+31,0 och faller linjärt till östra diket vid grusvägen.<br />
Portrycken i lerlagret antagits vara hydrostatiska relativt vald<br />
nolltrycksnivå<br />
Beräkningar har utförts med antagandet att bäcken är torrlagd<br />
Beräkningarna har utförts med trafiklasterna 15 kPa i spårvägsområdet, 10<br />
kPa inom Delsjövägen och grusvägen i öster samt 5 kPa inom GC-stråket .<br />
I de fall där spårvägslasten fungerar som en mothållande last har den utgått<br />
ur beräkningen.<br />
Befintliga förhållanden antas råda mellan väg och spårväg, dvs ingen<br />
utbredd last inom denna zon.<br />
Beräkningar har även utförts med en jämnt utbredd last över hela området<br />
för att bestämma maximal möjlig ytlast.<br />
Med ovanstående förutsättningar fås följande säkerhet i de fyra sektionerna.<br />
Sektion Fc (odränerad<br />
analys)<br />
A (bilaga C:1-C:2) 1,77 (2,36 från<br />
spårvägen ner mot<br />
Delsjöbäcken)<br />
A (bilaga C:3-C:4)<br />
Framtida förhållanden<br />
2010-06-23<br />
Rev A 2010-06-30<br />
<strong>Torp</strong> <strong>50</strong>:3 m <strong>fl</strong>, <strong>Göteborg</strong><br />
Geoteknisk PM - Underlag för detaljplan<br />
1,67 (15 kPa ytlast<br />
söder om<br />
Delsjövägen)<br />
C (bilaga C:5-C:6) 1,87 1,39<br />
C (bilaga C:7-C:8)<br />
Framtida förhållanden<br />
D (bilaga C:9-C:10)<br />
1,86 (15 kPa ytlast<br />
söder om<br />
Delsjövägen)<br />
1,97 (med 15kPa<br />
ytlast)<br />
F (bilaga C:11-C:12) 1,60 (med 5kPa<br />
ytlast)<br />
F (bilaga C:13-C:14)<br />
Framtida förhållanden<br />
1,45 (glidyta i<br />
friktionsmaterial,<br />
OK Fc>1,3)<br />
Fkomb (kombinerad<br />
analys)<br />
1,46 (1,65 från<br />
spårvägen ner mot<br />
Delsjöbäcken)<br />
1,42 (15 kPa ytlast<br />
söder om<br />
Delsjövägen)<br />
1,39 (15 kPa ytlast<br />
söder om<br />
Delsjövägen)<br />
1,67 (med 15kPa<br />
ytlast)<br />
1,37 (med 5kPa<br />
ytlast)<br />
Spårvägslasten<br />
borttagen pga<br />
mothållande last.<br />
Spårvägslasten<br />
borttagen pga<br />
mothållande last.<br />
Spårvägslasten<br />
borttagen i Fc pga<br />
mothållande last.<br />
Stabilitet för<br />
vägen mot<br />
bäckravinen inte<br />
tillfredställande<br />
1,45 Släntlutning från<br />
vägen måste<br />
minskas till 1:1,5.<br />
9 (14)
10 (14)<br />
C (bilaga C:15)<br />
Känslighetsanalys<br />
F (bilaga C:16)<br />
Framtida förhållanden<br />
Känslighetsanalys<br />
1,38 (grundvattenytan<br />
i anslutning<br />
till markytan)<br />
1,44 (grundvattenytan<br />
i anslutning<br />
till u.k. fyllning)<br />
En försämring på<br />
ca 1-1,5 %<br />
En försämring på<br />
ca 1 %<br />
Kraven med geotekniskt underlag motsvarande s k ”detaljerad utredning” enligt<br />
Skredkommissionens anvisningar, rapport 3:95, är vid nyexploatering samt för<br />
befintlig bebyggelse och anläggning Fc≥1,5-1,7 och Fkomb≥1,35-1,45.<br />
Totalstabiliteten i området bedöms därmed som fullt tillfredställande.<br />
Den maximala permanenta ytlasten för området beräknas till 5 kPa i östra delen (ca<br />
30 m från detaljplanegränsen) och 15 kPa på resterande yta. Den östra delen kan<br />
dock belastas mer om vissa förbättringar vid bäckravinen utförs och 3D effekter tas<br />
hänsyn till.<br />
En känslighetsanalys har genomförts för sektionerna C och F (framtida<br />
förhållanden), se bilaga C:15 och C:16. I dessa beräkningar har stabiliteten<br />
undersökts vid förändrade hydrologiska förhållanden. I sektion C har<br />
grundvattenytan höjts till markytan medan grundvattenytan i sektion F har ansats<br />
till underkant fyllning. Säkerheten mot skred försämrades med ca 1-1,5 % vilket<br />
medför att stabiliteten för området inte påverkas nämnvärt av förändrade<br />
hydrologiska förhållanden.<br />
Vid okulärbesiktning 2009-09-11 kunde inga direkta spår av erosion längs<br />
bäckravinerna noteras med undantag för en liten sträcka omkring sektion D/F i den<br />
östra bäckravinen där nuvarande slänt är mycket brant och utsatt för viss erosion.<br />
Här föreslås därför att erosionsskyddet förstärks och bäckfåran grävs om lokalt (ca<br />
1,5 m) så att slänten kan <strong>fl</strong>ackas. Erosionsskydd av sten har lagts ut före inloppet<br />
till trumman under GC-väg och gata och i det ansträngda läget (vid sektion D/F).<br />
Uppströms det utsatta läget ligger själva bäckfåran på större avstånd ifrån<br />
släntkrönet samtidigt som slänten är <strong>fl</strong>ackare.<br />
6. Förorenad mark<br />
Markmiljöförhållandena har undersökts av Kodeda Konsulter AB och redovisas<br />
separat i deras PM.<br />
2010-06-23<br />
Rev A 2010-06-30<br />
<strong>Torp</strong> <strong>50</strong>:3 m <strong>fl</strong>, <strong>Göteborg</strong><br />
Geoteknisk PM - Underlag för detaljplan<br />
n:\101\21\1012124\g\beskr-pm\geo_pm_20100630.docx
n:\101\21\1012124\g\beskr-pm\geo_pm_20100630.docx<br />
7. Radon<br />
Radonhalten i jordluften har mätts i 6 punkter med radoninstrument Markus 10.<br />
Tre av punkterna ligger inom fastmarksområdet i sydvästra delen och vid mätning<br />
2009-09-17 varierade radonhalten där mellan 12 och 19 kBq/m 3 . Mätning gjordes<br />
också i fyllning/lera i områdets norra del i samband med borrningarna i juni 2009<br />
och värdena varierade där mellan 1 och 12 kBq/m 3 . Vi föreslår att hela området<br />
klassificeras som normalradonmark (10-<strong>50</strong> kBq/m 3 ). Vi rekommenderar därmed att<br />
byggnaderna utförs radonskyddande. Detta innebär att väggar och golv i källare<br />
samt bottenplattor i källarlösa hus görs täta och speciellt att omsorgsfull tätning<br />
utförs av rör- och kabelgenomföringar mot mark.<br />
8. Grundläggning<br />
Vid upprättande av denna text fanns endast ett koncept för disposition av området,<br />
se bilaga D. Nedanstående rekommendationer är därför preliminära.<br />
Med hänsyn till jordlagrens sättningskänslighet måste grundläggning av merparten<br />
av redovisade bostadshusen förutsättas bli utförd med stödpålar till fast botten eller<br />
berg. Inom höjdpartiet i sydväst samt för den större byggnaden i områdets sydöstra<br />
del kommer dock troligen grundläggning att delvis få utföras på<br />
plintar/sänkbrunnar till berg eller på avsprängt berg.<br />
Inom delar av området och då främst i de södra högre liggande områdena med den<br />
fastare leran och de mindre lerdjupen kan grundläggning av lättare byggnader i ett<br />
eller maximalt två plan eventuellt grundläggas utan pålar. Befintlig<br />
pålning/grundläggningskonstruktion för fd. tv-huset redovisas i Rgeo, ritning<br />
G 601.<br />
9. Markplanering<br />
Eftersom leran i området delvis är lös och sättningskänslig är det i första hand<br />
önskvärt att planerade gatunivåer och marknivåer i princip ansluter till nuvarande<br />
nivåer. Där uppfyllning skall göras inom kvartersmark måste fyllningstjockleken<br />
vid användning av tung fyllning begränsas och vid större uppfyllning än ca 0,5 m<br />
måste sättningsrisken utredas noggrant inom alla delar av området med lös lera.<br />
Där måste grundförstärkning förutsättas och då speciellt inom sättningskänsliga<br />
partier såsom entréer, garageinfarter, ledningsanslutningar etc.<br />
2010-06-23<br />
Rev A 2010-06-30<br />
<strong>Torp</strong> <strong>50</strong>:3 m <strong>fl</strong>, <strong>Göteborg</strong><br />
Geoteknisk PM - Underlag för detaljplan<br />
11 (14)
12 (14)<br />
10. Kontrollåtgärder<br />
I samband med schakt- och grundläggningsarbetena skall regelbundna kontroller<br />
av främst rörelser och vibrationer utföras på efter hand redan uppförda byggnader i<br />
angränsade kvarter. Rörelsemätning bör också utföras i angränsande mark med<br />
hänsyn till risken för sättningar/hävningar som bl a kan påverka ledningar och<br />
andra känsliga anläggningar.<br />
11. Övrigt<br />
För slutligt val av grundläggningssätt samt för bedömning av behovet av<br />
sättningsreducerande åtgärder i anslutande mark måste kompletterande<br />
undersökningar göras både för tätare kontroll av lerdjupen och för bestämning av<br />
lerans hållfasthets- och sättningsegenskaper i samband med detaljprojektering inom<br />
respektive kvarter.<br />
Norconsult AB<br />
Väg och Bana<br />
Geoteknik<br />
Bengt Askmar<br />
bengt.askmar@norconsult.com<br />
Bernhard Gervide Eckel<br />
bernhard.gervide-eckel@norconsult.com<br />
2010-06-23<br />
Rev A 2010-06-30<br />
<strong>Torp</strong> <strong>50</strong>:3 m <strong>fl</strong>, <strong>Göteborg</strong><br />
Geoteknisk PM - Underlag för detaljplan<br />
n:\101\21\1012124\g\beskr-pm\geo_pm_20100630.docx
n:\101\21\1012124\g\beskr-pm\geo_pm_20100630.docx<br />
2010-06-23<br />
Rev A 2010-06-30<br />
<strong>Torp</strong> <strong>50</strong>:3 m <strong>fl</strong>, <strong>Göteborg</strong><br />
Geoteknisk PM - Underlag för detaljplan<br />
13 (14)
Norconsult AB<br />
Theres Svensson gata 11<br />
Box 8774, 402 76 <strong>Göteborg</strong><br />
031 – <strong>50</strong> 70 00, fax 031-<strong>50</strong> 70 10<br />
www.norconsult.se
2.20<br />
2.30<br />
Name: <strong>Torp</strong> <strong>50</strong>:3 m.<strong>fl</strong><br />
Description: Sektion A-A, odränerad analys<br />
File Name: Sekt_A_odrän_cirk_utan_jvg.gsz<br />
Date: 2010-06-29 Time: 10:43:33<br />
2.10<br />
2.00<br />
1.77<br />
Name: Lera 1<br />
Model: Undrained (Phi=0)<br />
Unit Weight: 18 kN/m³<br />
Cohesion: 45 kPa<br />
GC-väg<br />
5 kPa<br />
Delsjövägen<br />
10 kPa<br />
Fc=2,36<br />
(Vid 15 kPa spårvagnslast)<br />
Name: Lera 2<br />
Model: S=f(datum)<br />
Unit Weight: 17 kN/m³<br />
C-Datum: 44 kPa<br />
C-Rate of Change: -10 kPa/m<br />
Elevation: 32 m<br />
Lera 2<br />
Lera 1<br />
Lera 3<br />
Name: Lera 3<br />
Model: S=f(datum)<br />
Unit Weight: 16.5 kN/m³<br />
C-Datum: 14 kPa<br />
C-Rate of Change: 1 kPa/m<br />
Elevation: 29 m<br />
Lera 4<br />
26<br />
24<br />
Lera 5<br />
Lera 7<br />
22<br />
20<br />
Name: Lera 4<br />
Model: S=f(datum)<br />
Unit Weight: 17.5 kN/m³<br />
C-Datum: 18 kPa<br />
C-Rate of Change: 2 kPa/m<br />
Elevation: 25 m<br />
Lera 6<br />
18<br />
16<br />
Höjd<br />
14<br />
12<br />
Name: Lera 5<br />
Model: S=f(datum)<br />
Unit Weight: 16.5 kN/m³<br />
C-Datum: 18 kPa<br />
C-Rate of Change: -1.2 kPa/m<br />
Elevation: 25 m<br />
10<br />
8<br />
Name: Lera 6<br />
Model: S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
C-Datum: 12 kPa<br />
C-Rate of Change: 2.6 kPa/m<br />
Elevation: 20 m<br />
5 10 15 20 25 30 35 40 45 <strong>50</strong> 55 60 65 70 75 80 85<br />
Längd<br />
Bilaga C:1<br />
Name: Lera 7<br />
Model: S=f(datum)<br />
Unit Weight: 17.5 kN/m³<br />
C-Datum: 25.8 kPa<br />
C-Rate of Change: -6.9 kPa/m<br />
Elevation: 22 m
2.00<br />
Name: <strong>Torp</strong> <strong>50</strong>:3 m.<strong>fl</strong><br />
Description: Sektion A-A, kombinerad analys<br />
File Name: Sekt_A_komb_cirk_utan_jvg.gsz<br />
Date: 2010-06-29 Time: 10:30:18<br />
1.80<br />
Name: Lera 1<br />
Model: Combined, S=f(depth)<br />
Unit Weight: 18 kN/m³<br />
Phi: 30 °<br />
Cu-Top of Layer: 45 kPa<br />
Cu-Rate of Change: 0 kPa/m<br />
C/Cu Ratio: 0.1<br />
1.70<br />
1.60<br />
1.46<br />
Name: Lera 2<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 17 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 44 kPa<br />
Cu-Rate of Change: -10 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 32 m<br />
GC-väg<br />
5 kPa<br />
Delsjövägen<br />
10 kPa<br />
Fkomb=1,65<br />
(Vid 15 kPa spårvagnslast)<br />
Name: Lera 3<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 16.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 14 kPa<br />
Cu-Rate of Change: 1 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 29 m<br />
Lera 2<br />
Lera 1<br />
Lera 3<br />
Name: Lera 4<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 17.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 18 kPa<br />
Cu-Rate of Change: 2 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 25 m<br />
Lera 4<br />
26<br />
24<br />
Lera 5<br />
Lera 7<br />
22<br />
20<br />
Name: Lera 5<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 16.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 18 kPa<br />
Cu-Rate of Change: -1.2 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 25 m<br />
Lera 6<br />
18<br />
16<br />
Höjd<br />
14<br />
12<br />
Name: Lera 6<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 12 kPa<br />
Cu-Rate of Change: 2.6 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 20 m<br />
10<br />
8<br />
5 10 15 20 25 30 35 40 45 <strong>50</strong> 55 60 65 70 75 80 85<br />
Längd<br />
Bilaga C:2<br />
Name: Lera 7<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 17.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 25.8 kPa<br />
Cu-Rate of Change: -6.9 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 22 m
Name: <strong>Torp</strong> <strong>50</strong>:3 m.<strong>fl</strong><br />
Description: Sektion A-A, odränerad analys<br />
File Name: Sekt_A_odrän_cirk_utan_jvg_framtida_förh.gsz<br />
Date: 2010-06-29 Time: 13:10:41<br />
2.20<br />
2.00<br />
1.90<br />
1.67<br />
1.80<br />
Name: Lera 1<br />
Model: Undrained (Phi=0)<br />
Unit Weight: 18 kN/m³<br />
Cohesion: 45 kPa<br />
15 kPa<br />
GC-väg<br />
5 kPa<br />
15 kPa<br />
Delsjövägen<br />
10 kPa<br />
Spårväg<br />
Name: Lera 2<br />
Model: S=f(datum)<br />
Unit Weight: 17 kN/m³<br />
C-Datum: 44 kPa<br />
C-Rate of Change: -10 kPa/m<br />
Elevation: 32 m<br />
Lera 2<br />
Lera 1<br />
Lera 3<br />
Name: Lera 3<br />
Model: S=f(datum)<br />
Unit Weight: 16.5 kN/m³<br />
C-Datum: 14 kPa<br />
C-Rate of Change: 1 kPa/m<br />
Elevation: 29 m<br />
Lera 4<br />
26<br />
24<br />
Lera 5<br />
Lera 7<br />
22<br />
20<br />
Name: Lera 4<br />
Model: S=f(datum)<br />
Unit Weight: 17.5 kN/m³<br />
C-Datum: 18 kPa<br />
C-Rate of Change: 2 kPa/m<br />
Elevation: 25 m<br />
Lera 6<br />
18<br />
16<br />
Höjd<br />
14<br />
12<br />
Name: Lera 5<br />
Model: S=f(datum)<br />
Unit Weight: 16.5 kN/m³<br />
C-Datum: 18 kPa<br />
C-Rate of Change: -1.2 kPa/m<br />
Elevation: 25 m<br />
10<br />
8<br />
Name: Lera 6<br />
Model: S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
C-Datum: 12 kPa<br />
C-Rate of Change: 2.6 kPa/m<br />
Elevation: 20 m<br />
5 10 15 20 25 30 35 40 45 <strong>50</strong> 55 60 65 70 75 80 85<br />
Längd<br />
Bilaga C:3<br />
Name: Lera 7<br />
Model: S=f(datum)<br />
Unit Weight: 17.5 kN/m³<br />
C-Datum: 25.8 kPa<br />
C-Rate of Change: -6.9 kPa/m<br />
Elevation: 22 m
Name: <strong>Torp</strong> <strong>50</strong>:3 m.<strong>fl</strong><br />
Description: Sektion A-A, kombinerad analys<br />
File Name: Sekt_A_komb_cirk_utan_jvg_framtida_förh.gsz<br />
Date: 2010-06-29 Time: 11:07:26<br />
1.90<br />
1.60<br />
2.10<br />
1.42<br />
Name: Lera 1<br />
Model: Combined, S=f(depth)<br />
Unit Weight: 18 kN/m³<br />
Phi: 30 °<br />
Cu-Top of Layer: 45 kPa<br />
Cu-Rate of Change: 0 kPa/m<br />
C/Cu Ratio: 0.1<br />
Name: Lera 2<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 17 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 44 kPa<br />
Cu-Rate of Change: -10 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 32 m<br />
1.<strong>50</strong><br />
15 kPa<br />
GC-Väg<br />
5 kPa<br />
15 kPa<br />
Delsjövägen<br />
10 kPa<br />
Name: Lera 3<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 16.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 14 kPa<br />
Cu-Rate of Change: 1 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 29 m<br />
Spårväg<br />
Lera 2<br />
Lera 1<br />
Lera 3<br />
Name: Lera 4<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 17.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 18 kPa<br />
Cu-Rate of Change: 2 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 25 m<br />
Lera 4<br />
26<br />
24<br />
Lera 5<br />
Lera 7<br />
22<br />
20<br />
Name: Lera 5<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 16.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 18 kPa<br />
Cu-Rate of Change: -1.2 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 25 m<br />
Lera 6<br />
18<br />
16<br />
Höjd<br />
14<br />
12<br />
Name: Lera 6<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 12 kPa<br />
Cu-Rate of Change: 2.6 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 20 m<br />
10<br />
8<br />
5 10 15 20 25 30 35 40 45 <strong>50</strong> 55 60 65 70 75 80 85<br />
Längd<br />
Bilaga C:4<br />
Name: Lera 7<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 17.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 25.8 kPa<br />
Cu-Rate of Change: -6.9 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 22 m
Name: Lera 1<br />
Model: Undrained (Phi=0)<br />
Unit Weight: 18 kN/m³<br />
Cohesion: 45 kPa<br />
Name: <strong>Torp</strong> <strong>50</strong>:3 m.<strong>fl</strong><br />
Description: Sektion C-C, odränerad analys<br />
File Name: Sekt_C_odrän_cirk.gsz<br />
Date: 2010-06-29 Time: 14:05:39<br />
Name: Lera 2<br />
Model: S=f(datum)<br />
Unit Weight: 17 kN/m³<br />
C-Datum: 44 kPa<br />
C-Rate of Change: -10 kPa/m<br />
Elevation: 32 m<br />
2.10<br />
2.00<br />
Name: Lera 3<br />
Model: S=f(datum)<br />
Unit Weight: 16 kN/m³<br />
C-Datum: 14 kPa<br />
C-Rate of Change: 1 kPa/m<br />
Elevation: 29 m<br />
Name: Lera 4<br />
Model: S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
C-Datum: 18 kPa<br />
C-Rate of Change: 2 kPa/m<br />
Elevation: 25 m<br />
GC-väg<br />
5 kPa<br />
Delsjövägen<br />
10 kPa<br />
Spårväg<br />
15 kPa<br />
1.87<br />
Name: Lera 5<br />
Model: S=f(datum)<br />
Unit Weight: 16 kN/m³<br />
C-Datum: 18 kPa<br />
C-Rate of Change: -1.2 kPa/m<br />
Elevation: 25 m<br />
Lera 1 Lera 2<br />
30<br />
Lera 3<br />
25<br />
Lera 4<br />
Lera 7<br />
Lera 5<br />
Name: Lera 6<br />
Model: S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
C-Datum: 12 kPa<br />
C-Rate of Change: 2.6 kPa/m<br />
Elevation: 20 m<br />
20<br />
Höjd<br />
15<br />
Lera 6<br />
Name: Lera 7<br />
Model: S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
C-Datum: 25.8 kPa<br />
C-Rate of Change: -6.9 kPa/m<br />
10<br />
5<br />
-10 -5 0 5 10 15 20 25 30 35 40 45 <strong>50</strong> 55 60 65 70 75<br />
Bilaga C:5<br />
Elevation: 22 m<br />
Längd
Name: <strong>Torp</strong> <strong>50</strong>:3 m.<strong>fl</strong><br />
Description: Sektion C-C, kombinerad analys<br />
File Name: Sekt_C_komb_cirk.gsz<br />
Date: 2010-05-20 Time: 14:33:07<br />
Name: Lera 1<br />
Model: Combined, S=f(depth)<br />
Unit Weight: 18 kN/m³<br />
Phi: 30 °<br />
Cu-Top of Layer: 45 kPa<br />
Cu-Rate of Change: 0 kPa/m<br />
C/Cu Ratio: 0.1<br />
1.90<br />
Name: Lera 2<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 17 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 44 kPa<br />
Cu-Rate of Change: -10 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 32 m<br />
1.80<br />
1.70<br />
Name: Lera 3<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 16 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 14 kPa<br />
Cu-Rate of Change: 1 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 29 m<br />
1.60<br />
Delsjövägen<br />
GC-väg<br />
10 kPa 5 kPa<br />
1.<strong>50</strong><br />
Spårväg<br />
15 kPa<br />
1.39<br />
Name: Lera 4<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 18 kPa<br />
Cu-Rate of Change: 2 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 25 m<br />
Lera 1 Lera 2<br />
30<br />
Lera 3<br />
25<br />
Name: Lera 5<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 16 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 18 kPa<br />
Cu-Rate of Change: -1.2 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 25 m<br />
Lera 4<br />
Lera 7<br />
Lera 5<br />
20<br />
Höjd<br />
Name: Lera 6<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 12 kPa<br />
Cu-Rate of Change: 2.6 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 20 m<br />
15<br />
Lera 6<br />
10<br />
Name: Lera 7<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 25.8 kPa<br />
Cu-Rate of Change: -6.9 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 22 m<br />
5<br />
-10 -5 0 5 10 15 20 25 30 35 40 45 <strong>50</strong> 55 60 65 70 75<br />
Bilaga C:6<br />
Längd
Name: Lera 1<br />
Model: Undrained (Phi=0)<br />
Unit Weight: 18 kN/m³<br />
Cohesion: 45 kPa<br />
Name: <strong>Torp</strong> <strong>50</strong>:3 m.<strong>fl</strong><br />
Description: Sektion C-C, odränerad analys<br />
File Name: Sekt_C_odrän_cirk_utan_jvg_framtida_förh.gsz<br />
Date: 2010-06-29 Time: 14:21:51<br />
Name: Lera 2<br />
Model: S=f(datum)<br />
Unit Weight: 17 kN/m³<br />
C-Datum: 44 kPa<br />
C-Rate of Change: -10 kPa/m<br />
Elevation: 32 m<br />
2.10<br />
1.90<br />
1.86<br />
Name: Lera 3<br />
Model: S=f(datum)<br />
Unit Weight: 16 kN/m³<br />
C-Datum: 14 kPa<br />
C-Rate of Change: 1 kPa/m<br />
Elevation: 29 m<br />
2.00<br />
Name: Lera 4<br />
Model: S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
C-Datum: 18 kPa<br />
C-Rate of Change: 2 kPa/m<br />
Elevation: 25 m<br />
GC-väg<br />
15 kPa 5 kPa 15 kPa<br />
Delsjövägen<br />
10 kPa<br />
Spårväg<br />
Name: Lera 5<br />
Model: S=f(datum)<br />
Unit Weight: 16 kN/m³<br />
C-Datum: 18 kPa<br />
C-Rate of Change: -1.2 kPa/m<br />
Elevation: 25 m<br />
Lera 1 Lera 2<br />
30<br />
Lera 3<br />
25<br />
Lera 4<br />
Lera 7<br />
Lera 5<br />
Name: Lera 6<br />
Model: S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
C-Datum: 12 kPa<br />
C-Rate of Change: 2.6 kPa/m<br />
Elevation: 20 m<br />
20<br />
Höjd<br />
15<br />
Lera 6<br />
Name: Lera 7<br />
Model: S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
C-Datum: 25.8 kPa<br />
C-Rate of Change: -6.9 kPa/m<br />
10<br />
5<br />
-10 -5 0 5 10 15 20 25 30 35 40 45 <strong>50</strong> 55 60 65 70 75<br />
Bilaga C:7<br />
Elevation: 22 m<br />
Längd
Name: <strong>Torp</strong> <strong>50</strong>:3 m.<strong>fl</strong><br />
Description: Sektion C-C, kombinerad analys<br />
File Name: Sekt_C_komb_cirk_framtida_förh.gsz<br />
Date: 2010-06-29 Time: 13:37:51<br />
Name: Lera 1<br />
Model: Combined, S=f(depth)<br />
Unit Weight: 18 kN/m³<br />
Phi: 30 °<br />
Cu-Top of Layer: 45 kPa<br />
Cu-Rate of Change: 0 kPa/m<br />
C/Cu Ratio: 0.1<br />
1.90<br />
1.70<br />
Name: Lera 2<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 17 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 44 kPa<br />
Cu-Rate of Change: -10 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 32 m<br />
1.80<br />
Name: Lera 3<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 16 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 14 kPa<br />
Cu-Rate of Change: 1 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 29 m<br />
1.60<br />
Delsjövägen<br />
GC-väg<br />
10 kPa 15 kPa 5 kPa<br />
1.<strong>50</strong><br />
Spårväg<br />
15 kPa<br />
15 kPa<br />
1.39<br />
Name: Lera 4<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 18 kPa<br />
Cu-Rate of Change: 2 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 25 m<br />
Lera 1 Lera 2<br />
30<br />
Lera 3<br />
25<br />
Name: Lera 5<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 16 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 18 kPa<br />
Cu-Rate of Change: -1.2 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 25 m<br />
Lera 4<br />
Lera 7<br />
Lera 5<br />
20<br />
Höjd<br />
Name: Lera 6<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 12 kPa<br />
Cu-Rate of Change: 2.6 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 20 m<br />
15<br />
Lera 6<br />
10<br />
Name: Lera 7<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 25.8 kPa<br />
Cu-Rate of Change: -6.9 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 22 m<br />
5<br />
-10 -5 0 5 10 15 20 25 30 35 40 45 <strong>50</strong> 55 60 65 70 75<br />
Bilaga C:8<br />
Längd
Name: <strong>Torp</strong> <strong>50</strong>:3 m.<strong>fl</strong> od<br />
Description: Sektion D-D, odränerad analys<br />
File Name: Sekt_D.gsz<br />
Date: 2010-03-31 Time: 08:45:25<br />
1.90<br />
1.<strong>50</strong><br />
1.40<br />
1.60<br />
1.70<br />
1.80<br />
1.30<br />
Name: Friktion<br />
Model: Mohr-Coulomb<br />
Unit Weight: 18 kN/m³<br />
Cohesion: 0 kPa<br />
Phi: 32 °<br />
Phi-B: 0 °<br />
1.97<br />
Name: Fyllning<br />
Model: Mohr-Coulomb<br />
Unit Weight: 19 kN/m³<br />
Cohesion: 3 kPa<br />
Phi: 32 °<br />
Phi-B: 0 °<br />
15 kPa<br />
Fyllning<br />
Name: Lera 1<br />
Model: Undrained (Phi=0)<br />
Fyllning Lera 1<br />
Lera 2<br />
30<br />
Lera 3<br />
25<br />
Lera 4<br />
Lera 7<br />
Lera 5<br />
20<br />
Höjd<br />
Friktion<br />
15<br />
10<br />
5<br />
-10 -5 0 5 10 15 20 25 30 35 40 45 <strong>50</strong> 55 60 65 70 75<br />
Bilaga C:9<br />
Längd
Name: <strong>Torp</strong> <strong>50</strong>:3 m.<strong>fl</strong><br />
Description: Sektion D-D, kombinerad analys<br />
File Name: Sekt_D_komb_utan_väglast.gsz<br />
Date: 2010-03-31 Time: 08:27:56<br />
Name: Lera 1<br />
Model: Combined, S=f(depth)<br />
Unit Weight: 18 kN/m³<br />
Phi: 30 °<br />
Cu-Top of Layer: 45 kPa<br />
Cu-Rate of Change: 0 kPa/m<br />
C/Cu Ratio: 0.1<br />
1.<strong>50</strong><br />
1.40<br />
1.90<br />
1.60<br />
Name: Lera 2<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 17 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 44 kPa<br />
Cu-Rate of Change: -10 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 32 m<br />
1.30<br />
1.80<br />
1.70<br />
Name: Lera 3<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 16 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 14 kPa<br />
Cu-Rate of Change: 1 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 29 m<br />
1.<strong>50</strong><br />
1.67<br />
Name: Lera 4<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 18 kPa<br />
Cu-Rate of Change: 2 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 25 m<br />
15 kPa<br />
Fyllning<br />
Fyllning Lera 1<br />
Lera 2<br />
30<br />
Name: Lera 5<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 16 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 18 kPa<br />
Cu-Rate of Change: -1.2 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 25 m<br />
Lera 3<br />
25<br />
Lera 4<br />
Lera 7<br />
Lera 5<br />
Name: Lera 7<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 25.8 kPa<br />
Cu-Rate of Change: -6.9 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 22 m<br />
20<br />
Höjd<br />
Friktion<br />
15<br />
Name: Friktion<br />
Model: Mohr-Coulomb<br />
Unit Weight: 18 kN/m³<br />
Cohesion: 0 kPa<br />
Phi: 32 °<br />
Phi-B: 0 °<br />
10<br />
Name: Fyllning<br />
Model: Mohr-Coulomb<br />
Unit Weight: 19 kN/m³<br />
Cohesion: 3 kPa<br />
Phi: 32 °<br />
Phi-B: 0 °<br />
5<br />
-10 -5 0 5 10 15 20 25 30 35 40 45 <strong>50</strong> 55 60 65 70 75<br />
Bilaga C:10<br />
Längd
Name: <strong>Torp</strong> <strong>50</strong>:3 m.<strong>fl</strong> od<br />
Description: Sektion D-D, odränerad analys<br />
File Name: Sekt_F.gsz<br />
Date: 2010-03-31 Time: 23:26:46<br />
1.40<br />
1.<strong>50</strong><br />
1.90<br />
1.80<br />
1.60<br />
1.60<br />
1.70<br />
5 kPa<br />
Fyllning<br />
Name: Friktion<br />
Model: Mohr-Coulomb<br />
Unit Weight: 18 kN/m³<br />
Cohesion: 0 kPa<br />
Phi: 32 °<br />
Phi-B: 0 °<br />
Lera 1<br />
Fyllning<br />
Lera 2<br />
30<br />
Lera 3<br />
Name: Fyllning<br />
Model: Mohr-Coulomb<br />
Unit Weight: 19 kN/m³<br />
Cohesion: 3 kPa<br />
Phi: 32 °<br />
Phi-B: 0 °<br />
25<br />
Lera 5<br />
Name: Lera 1<br />
Model: Undrained (Phi=0)<br />
20<br />
Höjd<br />
15<br />
Friktion<br />
10<br />
5<br />
-10 -5 0 5 10 15 20 25 30 35 40 45 <strong>50</strong> 55 60 65 70 75<br />
Bilaga C:11<br />
Längd
Name: <strong>Torp</strong> <strong>50</strong>:3 m.<strong>fl</strong><br />
Description: Sektion F-F, kombinerad analys<br />
File Name: Sekt_F.gsz<br />
Date: 2010-05-20 Time: 17:39:39<br />
1.60<br />
1.90<br />
1.40<br />
1.<strong>50</strong><br />
1.<strong>50</strong><br />
1.80<br />
1.70<br />
1.40<br />
Name: Lera 1 komb<br />
Model: Combined, S=f(depth)<br />
Unit Weight: 18 kN/m³<br />
Phi: 30 °<br />
Cu-Top of Layer: 45 kPa<br />
Cu-Rate of Change: 0 kPa/m<br />
C/Cu Ratio: 0.1<br />
1.37<br />
1.30<br />
Name: Lera 2 komb<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 17 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 44 kPa<br />
Cu-Rate of Change: -10 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 32 m<br />
5 kPa<br />
Fyllning<br />
Fyllning Lera 1 komb<br />
Lera 2 komb<br />
30<br />
Name: Lera 3 komb<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 16 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 14 kPa<br />
Cu-Rate of Change: 1 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 29 m<br />
Lera 3 komb<br />
25<br />
Lera 5 komb<br />
Name: Lera 5 komb<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 16 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 18 kPa<br />
Cu-Rate of Change: -1.2 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 25 m<br />
20<br />
Höjd<br />
15<br />
Friktion<br />
Name: Friktion<br />
Model: Mohr-Coulomb<br />
Unit Weight: 18 kN/m³<br />
Cohesion: 0 kPa<br />
Phi: 32 °<br />
Phi-B: 0 °<br />
10<br />
Name: Fyllning<br />
Model: Mohr-Coulomb<br />
Unit Weight: 19 kN/m³<br />
Cohesion: 3 kPa<br />
Phi: 32 °<br />
Phi-B: 0 °<br />
5<br />
-10 -5 0 5 10 15 20 25 30 35 40 45 <strong>50</strong> 55 60 65 70 75<br />
Bilaga C:12<br />
Längd
Name: <strong>Torp</strong> <strong>50</strong>:3 m.<strong>fl</strong><br />
Description: Sektion F-F, odränerad analys<br />
File Name: Sekt_F_odrän_cirk_framtida_förhållanden.gsz<br />
Date: 2010-04-21 Time: 14:24:01<br />
1.70<br />
1.45<br />
2.00<br />
1.80<br />
1.90<br />
5 kPa<br />
20 kPa<br />
Name: Friktion<br />
Model: Mohr-Coulomb<br />
Unit Weight: 18 kN/m³<br />
Cohesion: 0 kPa<br />
Phi: 32 °<br />
PLANERAD BYGGNAD<br />
1.<strong>50</strong><br />
Fyllning<br />
Lera 1<br />
Fyllning<br />
1:1,5<br />
Friktion<br />
30<br />
Lera 2<br />
Name: Fyllning<br />
Model: Mohr-Coulomb<br />
Unit Weight: 19 kN/m³<br />
Cohesion: 3 kPa<br />
Phi: 32 °<br />
Lera 3<br />
25<br />
Name: Lera 1<br />
Model: Undrained (Phi=0)<br />
Unit Weight: 18 kN/m³<br />
Cohesion: 45 kPa<br />
Lera 5<br />
20<br />
Name: Lera 2<br />
Model: S=f(datum)<br />
Unit Weight: 17 kN/m³<br />
C-Datum: 44 kPa<br />
C-Rate of Change: -10 kPa/m<br />
Elevation: 32 m<br />
Höjd<br />
15<br />
Friktion<br />
Name: Lera 3<br />
Model: S=f(datum)<br />
Unit Weight: 16 kN/m³<br />
C-Datum: 14 kPa<br />
C-Rate of Change: 1 kPa/m<br />
Elevation: 29 m<br />
10<br />
Bilaga C:13<br />
Name: Lera 5<br />
Model: S=f(datum)<br />
Unit Weight: 16 kN/m³<br />
C-Datum: 18 kPa<br />
C-Rate of Change: -1.2 kPa/m<br />
Elevation: 25 m<br />
5<br />
-10 -5 0 5 10 15 20 25 30 35 40 45 <strong>50</strong> 55 60 65 70 75<br />
Längd
Name: <strong>Torp</strong> <strong>50</strong>:3 m.<strong>fl</strong><br />
Description: Sektion F-F, kombinerad analys<br />
File Name: Sekt_F_komb_cirk_framtida_förhållanden.gsz<br />
Date: 2010-04-21 Time: 14:51:25<br />
1.70<br />
1.45<br />
1.80<br />
1.70<br />
Name: Lera 1 komb<br />
Model: Combined, S=f(depth)<br />
Unit Weight: 18 kN/m³<br />
Phi: 30 °<br />
Cu-Top of Layer: 45 kPa<br />
Cu-Rate of Change: 0 kPa/m<br />
C/Cu Ratio: 0.1<br />
1.60<br />
1.<strong>50</strong><br />
5 kPa<br />
Name: Lera 2 komb<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 17 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 44 kPa<br />
Cu-Rate of Change: -10 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 32 m<br />
20 kPa<br />
PLANERAD BYGGNAD<br />
1.<strong>50</strong><br />
Fyllning<br />
Fyllning Lera 1 komb<br />
1:2<br />
Friktion<br />
30<br />
Lera 2 komb<br />
Name: Lera 3 komb<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 16 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 14 kPa<br />
Cu-Rate of Change: 1 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 29 m<br />
Lera 3 komb<br />
25<br />
Lera 5 komb<br />
Name: Lera 5 komb<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 16 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 18 kPa<br />
Cu-Rate of Change: -1.2 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 25 m<br />
20<br />
Höjd<br />
15<br />
Friktion<br />
Name: Friktion<br />
Model: Mohr-Coulomb<br />
Unit Weight: 18 kN/m³<br />
Cohesion: 0 kPa<br />
Phi: 32 °<br />
Phi-B: 0 °<br />
10<br />
Bilaga C:14<br />
Name: Fyllning<br />
Model: Mohr-Coulomb<br />
Unit Weight: 19 kN/m³<br />
Cohesion: 3 kPa<br />
Phi: 32 °<br />
Phi-B: 0 °<br />
5<br />
-10 -5 0 5 10 15 20 25 30 35 40 45 <strong>50</strong> 55 60 65 70 75<br />
Längd
Name: <strong>Torp</strong> <strong>50</strong>:3 m.<strong>fl</strong><br />
Description: Sektion C-C, kombinerad analys<br />
File Name: Sekt_C_komb_cirk_känslighetsanalys.gsz<br />
Date: 2010-06-29 Time: 15:21:29<br />
1.90<br />
1.70<br />
Name: Lera 1<br />
Model: Combined, S=f(depth)<br />
Unit Weight: 18 kN/m³<br />
Phi: 30 °<br />
Cu-Top of Layer: 45 kPa<br />
Cu-Rate of Change: 0 kPa/m<br />
C/Cu Ratio: 0.1<br />
1.70<br />
Name: Lera 2<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 17 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 44 kPa<br />
Cu-Rate of Change: -10 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 32 m<br />
1.60<br />
Name: Lera 3<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 16 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 14 kPa<br />
Cu-Rate of Change: 1 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 29 m<br />
Spårvagn Delsjövägen GC-väg<br />
15 kPa<br />
10 kPa 15 kPa 5 kPa 15 kPa<br />
1.<strong>50</strong><br />
1.38<br />
Name: Lera 4<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 18 kPa<br />
Cu-Rate of Change: 2 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 25 m<br />
Lera 1 Lera 2<br />
30<br />
Lera 3<br />
25<br />
Name: Lera 5<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 16 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 18 kPa<br />
Cu-Rate of Change: -1.2 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 25 m<br />
Lera 4<br />
Lera 7<br />
Lera 5<br />
20<br />
Höjd<br />
Name: Lera 6<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 12 kPa<br />
Cu-Rate of Change: 2.6 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 20 m<br />
15<br />
Lera 6<br />
10<br />
Name: Lera 7<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 18.5 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 25.8 kPa<br />
Bilaga C:15<br />
Cu-Rate of Change: -6.9 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 22 m<br />
5<br />
-10 -5 0 5 10 15 20 25 30 35 40 45 <strong>50</strong> 55 60 65 70 75<br />
Längd
Name: <strong>Torp</strong> <strong>50</strong>:3 m.<strong>fl</strong><br />
Description: Sektion F-F, kombinerad analys<br />
File Name: Sekt_F_komb_cirk_känslighetsanalys.gsz<br />
Date: 2010-04-21 Time: 14:58:23<br />
1.70<br />
1.80<br />
1.60<br />
Name: Lera 1 komb<br />
Model: Combined, S=f(depth)<br />
Unit Weight: 18 kN/m³<br />
Phi: 30 °<br />
Cu-Top of Layer: 45 kPa<br />
Cu-Rate of Change: 0 kPa/m<br />
C/Cu Ratio: 0.1<br />
1.44<br />
1.80<br />
5 kPa<br />
Name: Lera 2 komb<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 17 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 44 kPa<br />
Cu-Rate of Change: -10 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 32 m<br />
20 kPa<br />
PLANERAD BYGGNAD<br />
1.<strong>50</strong><br />
Fyllning<br />
Fyllning Lera 1 komb<br />
1:1,5<br />
Friktion<br />
30<br />
Lera 2 komb<br />
Name: Lera 3 komb<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 16 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 14 kPa<br />
Cu-Rate of Change: 1 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 29 m<br />
Lera 3 komb<br />
25<br />
Lera 5 komb<br />
Name: Lera 5 komb<br />
Model: Combined, S=f(datum)<br />
Unit Weight: 16 kN/m³<br />
Phi: 30 °<br />
Cu-Datum: 18 kPa<br />
Cu-Rate of Change: -1.2 kPa/m<br />
C/Cu Ratio: 0.1<br />
Elevation: 25 m<br />
20<br />
Höjd<br />
15<br />
Friktion<br />
Name: Friktion<br />
Model: Mohr-Coulomb<br />
Unit Weight: 18 kN/m³<br />
Cohesion: 0 kPa<br />
Phi: 32 °<br />
Phi-B: 0 °<br />
10<br />
Bilaga C:16<br />
Name: Fyllning<br />
Model: Mohr-Coulomb<br />
Unit Weight: 19 kN/m³<br />
Cohesion: 3 kPa<br />
Phi: 32 °<br />
Phi-B: 0 °<br />
5<br />
-10 -5 0 5 10 15 20 25 30 35 40 45 <strong>50</strong> 55 60 65 70 75<br />
Längd
Lek<br />
Radhus<br />
Lek<br />
Lek<br />
Lamellhusen<br />
Lek<br />
Angöring sopbil<br />
Kvarteret<br />
Lek<br />
St <strong>Torp</strong><br />
Bilaga D
Norconsult AB<br />
Box 8774, 402 76 <strong>Göteborg</strong><br />
Tfn 031-<strong>50</strong> 70 00<br />
www.norconsult.se
