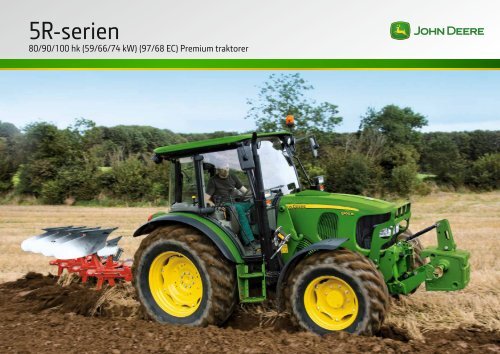

<strong>5R</strong>-<strong>serien</strong><br />
80/90/100 hk (59/66/74 kW) (97/68 EC) Premium traktorer
2 Möt nya <strong>5R</strong>-<strong>serien</strong> traktorer <strong>5R</strong>-<strong>serien</strong> traktorer 3<br />
Premium kraft, komfort och mångsidighet …<br />
… i en mellanstor traktor med genomgående ram<br />
Nya <strong>5R</strong>-<strong>serien</strong> bekräftar ett gammalt talesätt:<br />
mindre är mer.<br />
Se på mobiltelefonen. Allt du kunde göra för 10 år sedan<br />
var att ringa och skicka textmeddelanden. I dag är din<br />
telefon en kamera, musikspelare, adressbok, kalender,<br />
webbläsare och e-posthanterare. Inte nog med det, den<br />
har också blivit lättare och mindre.<br />
<strong>John</strong> <strong>Deere</strong> har anammat samma tankesätt med nya<br />
<strong>5R</strong>-<strong>serien</strong> traktorer. Nu kan du uppleva Premium<br />
stortraktorns egenskaper i en kompaktare traktor i<br />
mellanklassen. <strong>5R</strong>-<strong>serien</strong> ersätter den redan välprövade<br />
5020-<strong>serien</strong> men erbjuder mer kraft … ökad kontroll …<br />
större bekvämlighet … och ännu större mångsidighet.
4 <strong>5R</strong>-<strong>serien</strong> traktorer: Hyttinteriör <strong>5R</strong>-<strong>serien</strong> traktorer 5<br />
Premium komfort:<br />
detaljlösningar, större<br />
bekvämlighet … runtomsikt<br />
Så snart som du stiger in i <strong>5R</strong>-hytten får du känslan av<br />
premium kvalitet. Hytten är ljus, välutrustad och rymlig.<br />
Sätt dig till rätta i det luxuösa, luftfjädrade förarsätet och<br />
njut – det är som att sitta hemma i din favoritfåtölj. Sväng<br />
rattkonsolen mot dig och ställ in rätt höjdläge – det tar<br />
endast några sekunder. Instrumentpanelen verkar säkert<br />
bekant. Den påminner om din bil. Alla reglage – ventilation,<br />
växelspak, strömbrytare och knappar fi nns inom räckhåll.<br />
Du kommer mycket snart att kunna använda dem utan att ta<br />
ögonen från det du håller på med.<br />
Det är en perfekt arbetsmiljö – bekväm, tyst och utan stress.<br />
Premium hyttens fördelar<br />
Det fi nns fyra huvudfaktorer som du bör tänka på när du<br />
jämför vår hytt med andra märken.<br />
Förarsätet<br />
Förr ansåg man att ett bekvämt förarsäte var onödig lyx. I dag<br />
är det i allra högsta grad en nödvändighet för att skona din<br />
rygg. Vårt luftfjädrade komfortsäte isolerar dig från stötar<br />
och vibrationer.<br />
Runtomsikten<br />
I tillägg till en fantastisk sikt framåt och åt sidorna – även<br />
med en monterad frontlastare – har hytten inte längre några<br />
C-stolpar bak. I stället har den rundade glasrutor för en klar<br />
och obehindrad runtomsikt.<br />
Takluckan kan, som tillval, utrustas med en glasruta för<br />
perfekt sikt och säkerhet vid lastararbeten. En annan<br />
användbar tillvalsmöjlighet är lågprofi lshytten. Med en<br />
totalhöjd på endast 2,5 m är det en perfekt lösning vid arbete<br />
i låga och trånga utrymmen.<br />
Tystnaden<br />
Oljud och buller räknas numera som en verklig stressfaktor.<br />
<strong>5R</strong>-hytten däremot erbjuder en behaglig arbetsmiljö. Med en<br />
ljudnivå på endast 74 dB(A), även under full belastning, är det<br />
en av de tystaste hytterna i denna storleksklass.<br />
Ergonomin<br />
Alla reglage är ergonomiskt placerade och i din närhet. Alla<br />
strömbrytare och knappar är färgkodade och grupperade<br />
efter funktion.
6 <strong>5R</strong>-<strong>serien</strong> traktorer: Motor <strong>5R</strong>-<strong>serien</strong>: Växellådsalternativ 7<br />
Premium kraft: ökad<br />
effekt, ökat vridmoment …<br />
utan att kompromissa med<br />
bränsleekonomin<br />
Motorn är traktorns hjärta och <strong>John</strong> <strong>Deere</strong> motorerna anses<br />
vara de bästa i branschen. Vad beror det på? Jo, för det första<br />
är motorerna rena lantbruksmotorer som tillverkas av oss i<br />
vår egen motorfabrik i Saran, Frankrike. För det andra byggs<br />
de enligt mycket exakta specifi kationer och normer, och<br />
sist, men inte minst, tack vare att motorn inte är en del av<br />
ramkonstruktionen isoleras den från oönskade belastningar<br />
och påfrestningar, vilket naturligtvis har en positiv verkan på<br />
dess livslängd.<br />
<strong>5R</strong> motorerna använder en avancerad högtrycks commonrail<br />
bränsleinsprutning med elektronisk injektorstyrning. Förutom<br />
att de uppfyller miljösteg III standard, utvecklar motorerna<br />
7 % extra effekt för krävande arbetsuppgifter som plöjning,<br />
och högt vridmoment vid start för körning med tunga vagnar<br />
utan att man behöver växla ner.<br />
Effekt [kW]<br />
<strong>5R</strong>-<strong>serien</strong><br />
PowerTech motor<br />
Motorvarvtal [rpm]<br />
Power Torque<br />
Vridmoment [Nm]<br />
Konstanteffekten på mellan 1 750 och 2 300 rpm<br />
gör att du kan lätta på gasen och arbeta med ett<br />
lägre motorvarvtal med bibehållen effekt. Du<br />
sparar bränsle utan att behöva växla ner.<br />
Premium kontroll: större<br />
val, större precision …<br />
med automatisk växling<br />
Både motorn och växellådan är <strong>John</strong> <strong>Deere</strong> tillverkade<br />
konstruktioner och därför perfekt anpassade till varandra<br />
för optimal prestanda. Kraftöverföringen använder<br />
endast så mycket effekt som behövs för max. dragkraft<br />
och optimal bränsleekonomi.<br />
Det fi nns två växellådsalternativ, båda med fyra<br />
växelgrupper. AutoQuad Plus är premium växellådan<br />
med automatisk, kopplingsfri växling mellan<br />
snabbväxlarna och växlingspunkter mellan 1 700 och<br />
2 200 rpm. Växellådan väljer automatiskt optimal<br />
växel anpassad till förändringar i belastningen, t.ex.<br />
vid tung jordbearbetning, eller tunga vägtransporter i<br />
uppförsbacke; du arbetar alltid i rätt växel.<br />
Båda växellådorna erbjuder en farthållare för arbeten<br />
som kräver konstant motor- och kraftuttagsvarvtal<br />
och en reduktionsväxellåda för så låga hastigheter som<br />
1,5 km/h.<br />
Koppling med livslång<br />
hållbarhet<br />
<strong>5R</strong> modellerna är<br />
utrustade med vår<br />
driftsäkra PermaClutch II<br />
elektrohydrauliska<br />
flerskivskoppling. Denna<br />
väl beprövade och<br />
testade konstruktion är<br />
känd för sin mjuka gång<br />
och långa livslängd. Den<br />
är synnerligen lämpad för<br />
ständigt återkommande<br />
frontlastararbeten och<br />
andra arbeten som kräver<br />
fram/backkörning.<br />
Smidig gruppväxling<br />
Växling mellan<br />
grupperna är lika mjuk<br />
och smidig som mellan<br />
snabbväxlarna. Båda<br />
växellådorna har inbyggd<br />
hastighetsanpassning<br />
och väljer automatiskt<br />
rätt växel i nästa grupp,<br />
baserat på traktorns<br />
körhastighet.<br />
AutoQuad PowerQuad<br />
Plus Plus<br />
Antal växlar 16 16<br />
4 växelgrupper ✔ ✔<br />
Växlar inom varje grupp 4 4<br />
Automatisk växling ✔ ✘<br />
Hastighetsanpassning mellan grupper ✔ ✔<br />
Mjukväxling ✔ ✔<br />
Farthållare ✔ ✔<br />
Reduktionsväxellåda Tillval Tillval<br />
Elektriskt manövrerad fram/backspak ✔ ✔<br />
Frikopplingsknapp ✔ ✔<br />
D1 D2 D3 D4<br />
Mjukväxling<br />
Mjukväxling<br />
Softshift mjukväxling ger smidig växling,<br />
även under belastning. Det är slut med<br />
alla ryckiga rörelser vid körning med<br />
vagnar eller frontlastare. Mjukväxling<br />
betyder inte bara mindre slitage på<br />
kraftöverföringen, den sliter mindre på<br />
din rygg också.
8 <strong>5R</strong>-<strong>serien</strong> traktorer: Mångsidighet <strong>5R</strong>-<strong>serien</strong> traktorer 9<br />
Premium mångsidighet:<br />
ökad lyftkapacitet,<br />
fullt integrerade<br />
reglage … och utmärkta<br />
lastarmöjligheter<br />
En fullt integrerad frontlyft och integrerat frontkraftuttag är<br />
perfekt för frontmonterade slåtterkrossar eller utsädesbehållare.<br />
Integrerad redskapsmanövrering och hög lyftkapacitet<br />
Med 42 kN har <strong>5R</strong>-<strong>serien</strong> mer än tillräcklig lyftkapacitet<br />
i förhållande till sin vikt. Tillsammans med ett<br />
helauto matiskt manövreringssystem (HMS) (tillval), frontlyft<br />
och trepunkslyft, frontkraftuttag och bakre kraftuttag,<br />
hanterar du utan svårighet stora, tunga, effektkrävande<br />
redskapskombinationer.<br />
Med HMS kan de viktigaste arbetsmomenten vid väntegen<br />
förprogrammeras: in-/urkoppling av framhjulsdrift (MFWD),<br />
differentialspärr, kraftuttag och höjning/sänkning av lyften.<br />
Körningen blir mera avslappnad och ger dig möjlighet att<br />
koncentrera dig på andra funktioner.<br />
Erkänd ramkonstruktion och kraftfull lastarhydraulik<br />
Ramkonstruktionen med integrerade infästningar, gör det till<br />
en enkel sak att koppla till olika frontlastarmodeller. Detta är<br />
ett koncept som är unikt för <strong>John</strong> <strong>Deere</strong> och som absorberar<br />
de belastningar och påfrestningar som motorn utsätts för i<br />
konventionella utföranden. Det har medfört att motorn har<br />
kunnat göras lättare och är också skälet till att <strong>5R</strong>-<strong>serien</strong> har<br />
så högt effekt/viktförhållande.<br />
Kompatibla frontlastare<br />
Modell 533 Modell 583 Modell 633<br />
Styrning som låter<br />
dig växa i din egen takt!<br />
Om du utför arbeten som kräver precision är våra<br />
styrsystem lösningar som både underlättar ditt arbete<br />
och minskar dina kostnader för insatsmedel.<br />
Börja med vårt startpaket för manuell parallellspårning.<br />
Allt du behöver fi nns i en sats: En StarFire 300<br />
positionsmottagare, som endast tar några minuter att<br />
montera, EGNOS signalnoggrannhet på fältet och en<br />
GreenStar Lightbar (ljusramp) som styr dig rätt i spåren.<br />
Att undvika mistor och överlappningar går som en dans,<br />
även på vallar där det inte fi nns några körspår.<br />
Om du redan använder manuell styrning är det enkelt att<br />
uppgradera till automatisk styrning. AutoTrac Universal<br />
200 styrsats är den färgblinda produkten som enkelt<br />
kan fl yttas mellan olika maskiner, oberoende av märke<br />
och modell. Med en StarFire iTC positionsmottagare<br />
väljer du den signalnivå som passar dina behov. Vid<br />
körning drag-i-drag minskar ATU 200 överlappningarna<br />
med 10 %. Genom att kunna öka arbetshastigheten och<br />
vända snabbare på vändtegen sparar du tid, bränsle<br />
och arbetskostnad, t.ex. vid sådd, gödselspridning och<br />
slåtterkrossning.
10 <strong>5R</strong>-<strong>serien</strong> traktorer: Service och specifi kationer <strong>5R</strong>-<strong>serien</strong> traktorer 11<br />
Premium underhåll: snabbt<br />
och lätt<br />
Vi har lagt ner mycket tid och arbete på att göra service och<br />
underhåll så enkelt som möjligt. Vårt motto är: Snabbt och<br />
lätt.<br />
Även med frontlastare monterad, kan du fälla upp huven med<br />
en hand för att utföra de fl esta rutinkontrollerna. Övriga<br />
servicepunkter är lätt åtkomliga utan att använda verktyg,<br />
och det dagliga underhållet tar nästan ingen tid alls.<br />
Luft<br />
Luftfi ltret kan tas av utan att<br />
använda verktyg. Hyttfi ltren är lätt<br />
åtkomliga i takluckan.<br />
Olja<br />
Oljenivån kan enkelt kontrolleras via<br />
sidopanelen.<br />
Vätska<br />
Kylvätskenivån kan kontrolleras<br />
utan att ta av locket och vindrutespolarens<br />
behållare är bekvämt<br />
placerad baktill på traktorn.<br />
Bränsle<br />
Bränslepåfyllningen sitter vid vänster<br />
fotsteg och bränslefi ltret har<br />
avtappning för slam och vatten.<br />
Smörjning och hydraulik<br />
Smörjpunkterna är lätta att nå och<br />
hydrauloljenivån kan kontrolleras i<br />
ett nivåglas baktill på traktorn.<br />
Elsystem<br />
Batteriet är placerat framtill för lätt<br />
åtkomlighet och säkringarna (samma<br />
som används inom bilindustrin) är<br />
placerade i hytten under<br />
förvaringsboxen.<br />
<strong>5R</strong>-<strong>serien</strong> Specifi kationer<br />
MOTORPRESTANDA 5080R 5090R 5100R<br />
Märkeffekt (97/68 EC) 80 hk (59 kW) 90 hk (66 kW) 100 hk (74 kW)<br />
Max. effekt (97/68 EC) 87 hk (64 kW) 98 hk (72 kW) 108 hk (79 kW)<br />
Märkeffekt (ECE-R24) 76 hk (56 kW) 86 hk (63 kW) 96 hk (71 kW)<br />
Max. effekt (ECE-R24) 83 hk (61 kW) 94 hk (69 kW) 104 hk (77 kW)<br />
Max. vridmoment (97/68/EC) 334 376 416<br />
Vridmomentsreserv (97/68/EC) 30 % 30 % 30 %<br />
Konstanteffektsområde 550 rpm 550 rpm 550 rpm<br />
MOTOR<br />
Märkvarvtal 2 300 rpm<br />
Typ PowerTech Plus, commonrail, två ventiler, steg III miljöcertifierad<br />
Insugning Turbokompressor med aktiv laddluftkylare<br />
Antal cylindrar/slagvolym 4/4,5 liter<br />
Kylfläkt Temperaturreglerad Viscous fläkt<br />
Bränsleinsprutningssystem Högtrycks commonrail-system<br />
Bränsletank 130 liter (tillval 150 liter)<br />
Farthållare Standard utrustning<br />
KOPPLING<br />
Oljekyld Perma II koppling, 225 mm diameter lameller Standard utrustning<br />
VÄXELLÅDOR<br />
16/16-växlad PowerQuad Plus 3,3–40 km/h<br />
16/16-växlad PowerQuad Plus med 16/16 reduktionsväxel 1,5–40 km/h<br />
16/16-växlad AutoQuad Plus 3,3–40 km/h<br />
16/16-växlad AutoQuad Plus med 16/16 reduktionsväxel 1,5–40 km/h<br />
Enspaksväxling Alla växellådsalternativ<br />
Automatisk växling Med AutoQuad växellåda<br />
Frikopplingsknapp Standard utrustning, alla växellådsalternativ<br />
Mjukväxling Standard utrustning, alla växellådsalternativ<br />
Hastighetsanpassning Standard utrustning, alla växellådsalternativ<br />
BAKRE KRAFTUTTAG<br />
Kraftuttagskoppling Elektrohydrauliskt manövrerad oljekyld, flerskivig koppling<br />
Motorvarvtal vid nominellt kraftuttagsvarvtal:<br />
540/540E rpm, axel med 6 splines 2 097/1 701 rpm<br />
540/540E/1000 rpm, vändbar axeltapp med 6 & 21 splines 2 097/1 697/2 074 rpm<br />
Fjärrströmbrytare Standard på vänster stänkskärm (tillval på höger stänkskärm)<br />
FRONTKRAFTUTTAG<br />
Typ Elektrohydrauliskt manövrerad oljekyld, flerskivig koppling<br />
Varvtal 1 000 rpm<br />
Riktning Moturs roterande<br />
HYDRAULSYSTEM<br />
Max. fl öde 56 eller 65 liter/min. med 200 bar<br />
Typ Lastkänning med konstantflödespump;<br />
PC-system (tryckkompenserande)<br />
Max. antal hydrauluttag 3<br />
Mittmonterade kopplingar Tillval<br />
TREPUNKTSLYFT<br />
Dragstänger Elektronisk dragstångsavkänning<br />
Lastavkänning Last- och djupkontroll, steglös blandkontroll, flytläge<br />
Lyftrespons/egenskaper Höjdläge, sänkhastighet, snabhöjning,<br />
snabbsänkning, avfjädring<br />
Max. lyftkapacitet vid kopplingspunkterna 42 kN<br />
Fjärrströmbrytare Standard på vänster stänkskärm (tillval på höger stänkskärm)<br />
FRONTLYFT<br />
Max. lyftkapacitet 29 kN<br />
AXLAR<br />
Inkoppling av 4WD Elektrohydrauliskt manövrerad, oljekyld koppling<br />
Inkoppling av främre differentialspärr Automatisk inkoppling under full belastning<br />
Inkoppling av bakre differentialspärr Elektrohydrauliskt manövrerad, oljekyld, flerskivig spärr<br />
BROMSAR<br />
Fotbromsar Oljekylda självutjämnande, självjusterande skivbromsar<br />
Parkeringsspärr Standard utrustning<br />
4WD-broms Automatisk inkoppling av 4WD<br />
HYTT<br />
Typ Fällbar hytt; 310° runtomsikt; teleskopisk och justerbar<br />
rattkonsol; 2 förvaringsutrymmen; fältkontor (tillval)<br />
Ljudnivå under full belastning 74 dB(A)<br />
Service Fällbar hytt (standard och lågprofilshytt)<br />
Monitor Dual Gauge II Premium instrumentpanel med ytterligare<br />
information i höger B-stolpe<br />
Förvaring Förvaringsutrymme med dryckeshållare<br />
Viktiga tillval Lastarpaket med mittmonterade kopplingar och<br />
enspaksreglage<br />
Luftkonditionering; lågprofilshytt; öppningsbar vindruta<br />
4 arbetslampor fram, 4 bak; taklucka av glas<br />
Elektroniskt, helautomatiskt manövreringssystem HMS II;<br />
fältkontor<br />
CHASSI<br />
Struktur Genomgående stålramskonstruktion<br />
Motorfästen 4 vibrationsabsorberande lager<br />
MÅTT OCH VIKTER<br />
Hjulbas 2 250 mm<br />
Totalhöjd: standard hytt/lågprofi lshytt 2 595/2 540 mm<br />
Däckstorlek 16,9 R34 och 13,6 R24<br />
Från bakaxelcentrum till hyttak 1 850 mm<br />
Markfrigång med 4WD, centrum 390 mm<br />
Totalbredd (spårvidd 1 712 mm) 2 175 mm<br />
Totallängd med basvikt 3 950 mm<br />
Minimum transportvikt 3 700 kg<br />
Maximum tillåten tjänstevikt vid 40 km/h 6 600 kg<br />
<strong>John</strong> <strong>Deere</strong> lastare kompatibla med <strong>5R</strong>-<strong>serien</strong><br />
Modell 533<br />
Modell 583<br />
Modell 633<br />
SERVICEINTERVALLER OCH VOLYMER<br />
Motorolja 500 h; 19,5 liter<br />
Kylvätska 1 500 h; 28 liter<br />
Växellåda, slutväxlar och hydraulolja 1 500 h; 61/71 liter<br />
Vi förbehåller oss rätten till ändringar av specifi kationer och utförande utan föregående meddelande.
www.<strong>John</strong><strong>Deere</strong>.se<br />
Produktuppbackning<br />
du kan lita på<br />
Att köpa en <strong>5R</strong>-<strong>serien</strong> traktor är bara första steget i vad<br />
vi kallar den kompletta <strong>John</strong> <strong>Deere</strong> upplevelsen. Vår<br />
målsättning är kundtillfredsställelse och att du kommer<br />
tillbaka och handlar hos oss år efter år. Du ska känna att vi<br />
fi nns när du behöver oss.<br />
Service ute på fältet är bara en av många tjänster som ingår i<br />
<strong>John</strong> <strong>Deere</strong> upplevelsen. För att snabbt komma fram till rätt<br />
åtgärd använder våra produktkunniga servicetekniker ett<br />
datoriserat diagnosprogram, ServiceADVISOR. Välsorterade<br />
reservdelslager och en datoriserad orderservice säkerställer<br />
snabb leverans av reservdelar. Vår europeiska reservdelsdepå<br />
(European Parts Distribution Centre EPDC) lagerför nästan<br />
168.000 delar med 99 % reservdelstillgänglighet på dagorder<br />
(machine-down).<br />
Original <strong>John</strong> <strong>Deere</strong> delar och tillbehör är konstruerade för<br />
lång varaktighet. Ett exempel är vår Plus-50 olja som, när den<br />
används i kombination med <strong>John</strong> <strong>Deere</strong> fi lter, tillåter betydligt<br />
längre bytesintervaller än andra oljor.<br />
Denna broschyr är framtagen för distribution i ett fl ertal länder. Vissa illustrationer och tillhörande<br />
avsnitt kan hänvisa till fi nansiering, tillbehör och utrustningar som inte är tillgängliga i alla regioner.<br />
För ytterligare information kontakta din <strong>John</strong> <strong>Deere</strong> återförsäljare. <strong>John</strong> <strong>Deere</strong> förbehåller sig rätten<br />
till ändringar av specifi kationer och utförande i denna broschyr utan föregående meddelande.<br />
Den gröna och gula <strong>John</strong> <strong>Deere</strong> färgkombinationen, logon med hjorten och namnet <strong>John</strong> <strong>Deere</strong>,<br />
är <strong>Deere</strong> & Company varumärken.<br />
Finansiera för att köpa det bästa!<br />
Att hitta rätt fi nansiering är lika viktigt som att välja rätt utrustning. Din <strong>John</strong> <strong>Deere</strong> återförsäljare kan<br />
erbjuda fi nansieringsalternativ, som är lika bra som produkterna de säljer. Kontakta din återförsäljare<br />
och få mer information om de erbjudanden som passar just din verksamhet.<br />
YY0814158S 11/08 1/1/2
