2012-11-17<br />

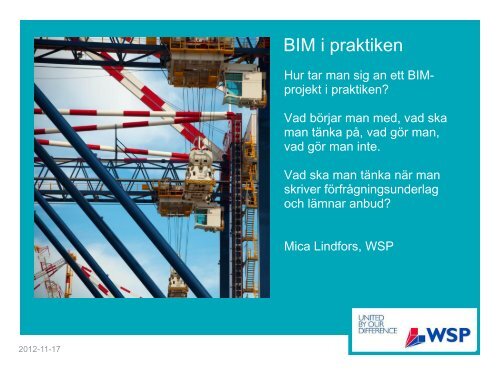

<strong>BIM</strong> i <strong>praktiken</strong><br />
Hur tar man sig an ett <strong>BIM</strong>projekt<br />
i <strong>praktiken</strong>?<br />
Vad börjar man med, vad ska<br />
man tänka på, vad gör man,<br />
vad gör man inte.<br />
Vad ska man tänka när man<br />
skriver förfrågningsunderlag<br />
och lämnar anbud?<br />
Mica Lindfors, <strong>WSP</strong>
<strong>BIM</strong> i <strong>praktiken</strong> <strong>–</strong> VAD/VART/VARFÖR?<br />
Bakgrund<br />
Beslut har fattats att det finns behov av en ny anläggning och dess<br />
funktion och påverkan på miljön för olika aktörer behöver<br />
kommuniceras med alla inblandade parter.<br />
Syfte<br />
Alla vill ha mer för pengarna!<br />
Nyckel ord för mål<br />
Tryggare<br />
Effektivare<br />
Säkrare
<strong>BIM</strong> i <strong>praktiken</strong> <strong>–</strong> SYFTE?<br />
”Beställaren och Konsulten ska kunna granska och<br />
diskutera lösningen effektivt för att kunna ta beslut”<br />
”Allmänheten ska känna trygghet”<br />
”Entreprenören ska kunna planera arbetet effektivt för att<br />
bygga rätt saker i rätt tid till en rimlig kostnad”
Praktiskt exempel - Målsättning med <strong>BIM</strong><br />
• Inga ritningar<br />
• TK Bro & Eurocode<br />
• TBb & MF kopplad till modellen<br />
• Följa Bygghandlingar 90:<br />
- SBAB-systemet = AMA Anläggning 10<br />
- SB 11 CAD-lager<br />
- Digital leverans<br />
• Förvaltningsmodell
Inledningsvis i projektet<br />
Begreppsdefinitioner<br />
Vilka begrepp ska vi använda när vi kommunicerar om <strong>BIM</strong> i projektet?<br />
Dokumenterad standard för ”ordning & reda”<br />
Vilka standarder och rutiner ska vi använda för att hantera vårt data?
Begreppsdefinitioner<br />
<strong>BIM</strong> (teknik) - Byggnadsinformationsmodell<br />
Digital modell av den information som genereras och förvaltas under ett<br />
byggnadsverks livscykel.<br />
Informationen kan omfatta såväl fysiska objekt (byggdelar) som abstrakta<br />
objekt (utrymmen, kostnader, energibehov, etappindelning, förvaltningsbehov<br />
med mera), liksom relationen mellan dem.<br />
<strong>BIM</strong> (process) - Byggnadsinformationsmodellering<br />
Processen att generera, nyttja och förvalta information om ett byggnadsverk<br />
under dess livscykel.
Begreppsdefinitioner<br />
Sammansatta modeller: modeller som innehåller flera typer av objekt<br />
Samordningsmodell<br />
Sammansatt geometrimodell bestående av indata från olika teknikområden.<br />
VR-modell, presentationsmodell<br />
Geometrimodell kompletterad med ytmaterial, vegetation, modeller av<br />
människor, fordon med mera, liksom simulering av sol, himmel och väder.<br />
Anläggningsmodell<br />
Sammansatt geometrimodell som beskriver projekterad anläggning. En<br />
anläggningsmodell kan beskriva samtliga byggdelar i projekterad anläggning.
Begreppsdefinition<br />
Modell<br />
”Förebild efter vilken en produkt utförs.” (TNC 98)<br />
Begreppet används i Bygghandlingar 90, del 7, vanligen för att beteckna<br />
CAD-fil innehållande modellinformation (modellfiler).<br />
Modell kan innehålla alla typer av objekt, liksom texter och annan ickegrafisk<br />
information.<br />
Redovisade objekt kan i sig innehålla icke-grafisk information, eller vara<br />
kopplade till databaser som innehåller sådan information.<br />
Modeller kan beskriva befintliga förhållanden (landskapsinformation) eller<br />
redovisa projekterade förhållanden (anläggningsinformation), eller<br />
kombinationer därav.
2011-09-27<br />
Dokumenterad<br />
standard för<br />
ordning & reda
<strong>BIM</strong> i <strong>praktiken</strong><br />
A- Arkitekt<br />
E- Elprojektör<br />
F- Förvaltare<br />
G- Geotekniker<br />
K- Byggnadskonstruktör<br />
L- Landskapsarkitekt<br />
M- Markprojektör<br />
R- Va-projektör<br />
S- Styr o övervakningsprojektör<br />
V- Vvs-projektör<br />
W- Vs-projektör<br />
U<br />
N<br />
D<br />
E<br />
R<br />
L<br />
A<br />
G<br />
Anläggningsmodell<br />
Ritningar<br />
Presentationsmodell<br />
Samordningsmodell
Praktiskt exempel <strong>–</strong> <strong>BIM</strong>-orienterad CAD-projektering<br />
CAD-lager SB11<br />
K W D E P 1 6 1 - - P F I<br />
Lagernamn för ex, rörelsefog: KWDEP161--PFI.
Praktiskt exempel <strong>–</strong> <strong>BIM</strong>-orienterad CAD-projektering<br />
CAD-lager SB11<br />
DEP.161 = Övergångskonstruktion<br />
FI = För information<br />
P = Planerad aktivitet<br />
KW = Konsult <strong>WSP</strong>
Praktiskt exempel <strong>–</strong> <strong>BIM</strong>-orienterad CAD-projektering<br />
Mängdförteckning<br />
• Mängdförteckning kan genereras direkt ur modellen<br />
• Prissätts direkt i modell och används under byggtiden<br />
• Rapporten kan enkelt öppnas i Excel för att få ett traditionsenligt utseende
Praktiskt exempel <strong>–</strong> <strong>BIM</strong>-orienterad CAD-projektering<br />
TK Bro - Broräcke<br />
• Gjutjärnsståndare i original hittades<br />
• Klarar inte de krav på broräcke enligt TK Bro<br />
• Laserskanning<br />
• Kompletterades med ett rörräcke <strong>–</strong> Enda kompromiss
Praktiskt exempel <strong>–</strong> <strong>BIM</strong>-orienterad CAD-projektering<br />
Projektspecifikt attribut<br />
Objekt info<br />
AMA<br />
Förvaltning<br />
MF<br />
SB 11<br />
Bygghandlingar 90
Praktiskt exempel <strong>–</strong> <strong>BIM</strong>-orienterad CAD-projektering<br />
Leverans av modell från Konsult till Beställare
Praktiskt exempel <strong>–</strong> <strong>BIM</strong>-orienterad CAD-projektering<br />
Digital leverans<br />
Leveransmeddelande
Praktiskt exempel <strong>–</strong> <strong>BIM</strong>-orienterad CAD-projektering<br />
Leverans av modell från Beställare till Entreprenör
Praktiskt exempel <strong>–</strong> <strong>BIM</strong>-orienterad CAD-projektering<br />
Leverans av modell från Entreprenör Beställare
Praktiskt exempel <strong>–</strong> <strong>BIM</strong>-orienterad CAD-projektering<br />
Uppfyllda mål<br />
• Inga ritningar:<br />
• MF från modell :<br />
• TBb från modell:<br />
• Bygghandlingar 90:<br />
- SB 11 CAD-lager:<br />
- Digital leverans:<br />
- SBAB = AMA:<br />
• Förvaltningsmodell:<br />
Ok<br />
Ok<br />
Nej<br />
Ok<br />
Ok<br />
Ok<br />
Pågår
Praktiskt exempel <strong>–</strong> <strong>BIM</strong>-orienterad CAD-projektering<br />
Fortsatt arbete…..<br />
• Byggstart höst 2012<br />
• Lisa Mellbergs fortsatta roll ”<strong>BIM</strong>-samordnare” tom 2013-12-31<br />
• Förvaltningsmodell
Från dagens morgonmöte på tåget om järnvägen <br />
Tillfällig plattform påkörd av första tåget<br />
”Den låg för nära spåret”<br />
Lastningsplats för malm<br />
”Bara en enkel sak som motorvärmare<br />
för lok kostar stora pengar”<br />
”Felaktig placering och felaktig teknisk<br />
lösning”<br />
”Man trodde att det var standard 380V<br />
3FAZ som gällde men det var 220V<br />
1FAZ 16,7Hz vilket meddelats tidigt”<br />
<strong>–</strong> Vad hade hänt om denna information<br />
funnits med i modellen från början?
<strong>BIM</strong> i <strong>praktiken</strong><br />
Från promenaden med döttrarna
