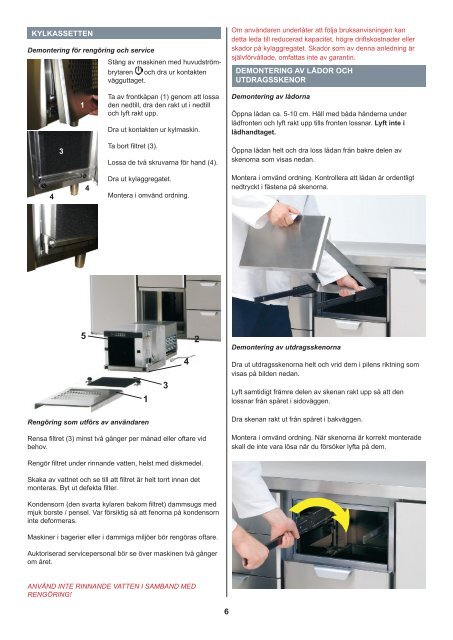

KYLKASSETTEN<br />
Demontering för rengöring och service<br />
Stäng av maskinen med huvudströmbrytaren<br />
och dra ur kontakten<br />
vägguttaget.<br />
Om användaren underlåter att följa bruksanvisningen kan<br />
detta leda till reducerad kapacitet, högre driftskostnader eller<br />
skador på kylaggregatet. Skador som av denna anledning är<br />
självförvållade, omfattas inte av garantin.<br />
DEMONTERING AV LÅDOR OCH<br />
UTDRAGSSKENOR<br />
1<br />
Ta av frontkåpan (1) genom att lossa<br />
den nedtill, dra den rakt ut i nedtill<br />
och lyft rakt upp.<br />
Dra ut kontakten ur kylmaskin.<br />
Demontering av lådorna<br />
Öppna lådan ca. 5-10 cm. Håll med båda händerna under<br />
lådfronten och lyft rakt upp tills fronten lossnar. Lyft inte i<br />
lådhandtaget.<br />
3<br />
Ta bort filtret (3).<br />
Lossa de två skruvarna för hand (4).<br />
Öppna lådan helt och dra loss lådan från bakre delen av<br />
skenorna som visas nedan.<br />
4<br />
4<br />
Dra ut kylaggregatet.<br />
Montera i omvänd ordning.<br />
Montera i omvänd ordning. Kontrollera att lådan är ordentligt<br />
nedtryckt i fästena på skenorna.<br />
5<br />
2<br />
Demontering av utdragsskenorna<br />
1<br />
3<br />
4<br />
Dra ut utdragsskenorna helt och vrid dem i pilens riktning som<br />
visas på bilden nedan.<br />
Lyft samtidigt främre delen av skenan rakt upp så att den<br />
lossnar från spåret i sidoväggen.<br />
Rengöring som utförs av användaren<br />
Rensa filtret (3) minst två gånger per månad eller oftare vid<br />
behov.<br />
Dra skenan rakt ut från spåret i bakväggen.<br />
Montera i omvänd ordning. När skenorna är korrekt monterade<br />
skall de inte vara lösa när du försöker lyfta på dem.<br />
Rengör filtret under rinnande vatten, helst med diskmedel.<br />
Skaka av vattnet och se till att filtret är helt torrt innan det<br />
monteras. Byt ut defekta filter.<br />
Kondensorn (den svarta kylaren bakom filtret) dammsugs med<br />
mjuk borste / pensel. Var försiktig så att fenorna på kondensorn<br />
inte deformeras.<br />
Maskiner i bagerier eller i dammiga miljöer bör rengöras oftare.<br />
Auktoriserad servicepersonal bör se över maskinen två gånger<br />
om året.<br />
ANVÄND INTE RINNANDE VATTEN I SAMBAND MED<br />
RENGÖRING!<br />
6
