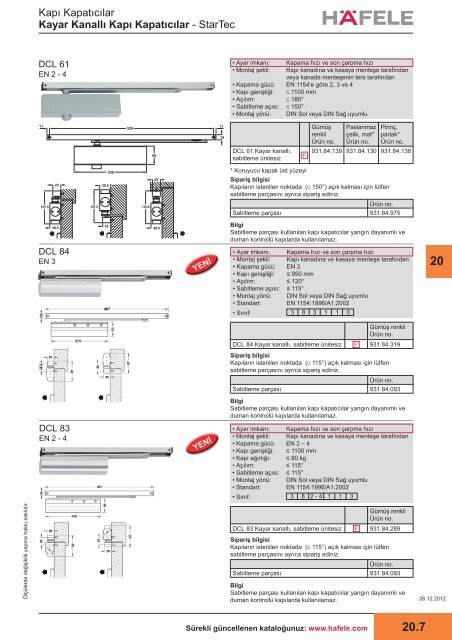

Kapı Kapatıcılar<br />
Kayar Kanallı Kapı Kapatıcılar - StarTec<br />
DCL 61<br />
EN 2 - 4<br />
• Ayar imkanı: Kapama hızı ve son çarpma hızı<br />
• Montaj şekli: Kapı kanadına ve kasaya menteşe tarafından<br />
veya kanada menteşenin ters tarafından<br />
• Kapama gücü: EN 1154’e göre 2, 3 ve 4<br />
• Kapı genişliği: ≤ 1100 mm<br />
• Açılım: ≤ 180°<br />
• Sabitleme açısı: ≤ 150°<br />
• Montaj yönü: DIN Sol veya DIN Sağ uyumlu<br />
DCL 61 Kayar kanallı,<br />
sabitleme ünitesiz<br />
F<br />
Gümüş<br />
renkli<br />
Ürün no.<br />
Paslanmaz<br />
çelik, mat*<br />
Ürün no.<br />
Pirinç,<br />
parlak*<br />
Ürün no.<br />
931.84.139 931.84.130 931.84.138<br />
* Koruyucu kapak üst yüzeyi<br />
Sipariş bilgisi<br />
Kapıların istenilen noktada (≤ 150°) açık kalması için lütfen<br />
sabitleme parçasını ayrıca sipariş ediniz.<br />
Ürün no.<br />
Sabitleme parçası 931.84.975<br />
Bilgi<br />
Sabitleme parçası kullanılan kapı kapatıcılar yangın dayanımlı ve<br />
duman kontrollü kapılarda kullanılamaz.<br />
DCL 84<br />
EN 3<br />
YENİ<br />
• Ayar imkanı: Kapama hızı ve son çarpma hızı<br />
• Montaj şekli: Kapı kanadına ve kasaya menteşe tarafından<br />
• Kapama gücü: EN 3<br />
• Kapı genişliği: ≤ 950 mm<br />
• Açılım: ≤ 120°<br />
• Sabitleme açısı: ≤ 115°<br />
• Montaj yönü: DIN Sol veya DIN Sağ uyumlu<br />
• Standart: EN 1154:1996/A1:2002<br />
• Sınıf: 3 8 3 1 1 3<br />
20<br />
Gümüş renkli<br />
Ürün no.<br />
DCL 84 Kayar kanallı, sabitleme ünitesiz F 931.84.319<br />
Sipariş bilgisi<br />
Kapıların istenilen noktada (≤ 115°) açık kalması için lütfen<br />
sabitleme parçasını ayrıca sipariş ediniz.<br />
Ürün no.<br />
Sabitleme parçası 931.84.093<br />
Bilgi<br />
Sabitleme parçası kullanılan kapı kapatıcılar yangın dayanımlı ve<br />
duman kontrollü kapılarda kullanılamaz.<br />
DCL 83<br />
EN 2 - 4<br />
YENİ<br />
• Ayar imkanı: Kapama hızı ve son çarpma hızı<br />
• Montaj şekli: Kapı kanadına ve kasaya menteşe tarafından<br />
• Kapama gücü: EN 2 – 4<br />
• Kapı genişliği: ≤ 1100 mm<br />
• Kapı ağırlığı: ≤ 80 kg<br />
• Açılım: ≤ 115°<br />
• Sabitleme açısı: ≤ 115°<br />
• Montaj yönü: DIN Sol veya DIN Sağ uyumlu<br />
• Standart: EN 1154:1996/A1:2002<br />
• Sınıf: 3 8 2 - 4 1 1 3<br />
Ölçülerde değişiklik yapma hakkı saklıdır.<br />
Gümüş renkli<br />
Ürün no.<br />
DCL 83 Kayar kanallı, sabitleme ünitesiz F 931.84.289<br />
Sipariş bilgisi<br />
Kapıların istenilen noktada (≤ 115°) açık kalması için lütfen<br />
sabitleme parçasını ayrıca sipariş ediniz.<br />
Ürün no.<br />
Sabitleme parçası 931.84.093<br />
Bilgi<br />
Sabitleme parçası kullanılan kapı kapatıcılar yangın dayanımlı ve<br />
duman kontrollü kapılarda kullanılamaz.<br />
26.12.2012<br />
Sürekli güncellenen kataloğunuz: www.hafele.com <strong>20.7</strong>
Kapı Kapatıcılar<br />
Gizli Kapı Kapatıcılar - StarTec<br />
DCL 34<br />
EN 3<br />
YENİ<br />
• Ayar imkanı: Kapama hızı ve son çarpma hızı<br />
• Montaj şekli: Gövde ve kanal, kanada veya kasaya<br />
gömülerek.<br />
• Kapama gücü: EN 3<br />
• Kapı genişliği: ≤ 950 mm<br />
• Kapı kalınlığı: ≥ 40 mm<br />
• Açılım: ≤ 120°<br />
• Sabitleme açısı: ≤ 115°<br />
• Montaj yönü: DIN Sol veya DIN Sağ uyumlu<br />
• Standart: EN 1154:1996/A1:2002<br />
• Sınıf: 3 8 3 1 1 3<br />
Gümüş renkli<br />
Ürün no.<br />
DCL 34 Gizli kapı kapatıcı, sabitleme ünitesiz F 931.84.049<br />
Sipariş bilgisi<br />
Kapıların istenilen noktada (≤ 115°) açık kalması için lütfen<br />
sabitleme parçasını ayrıca sipariş ediniz.<br />
Ürün no.<br />
Sabitleme parçası 931.84.093<br />
20<br />
Bilgi<br />
Sabitleme parçası kullanılan kapı kapatıcılar yangın dayanımlı ve<br />
duman kontrollü kapılarda kullanılamaz.<br />
DCL 33<br />
EN 2 - 4<br />
YENİ<br />
• Ayar imkanı: Kapama hızı ve son çarpma hızı<br />
• Montaj şekli: Gövde ve kanal, kanada veya kasaya gömülerek<br />
• Kapama gücü: EN 2 – 4<br />
• Kapı genişliği: ≤ 1100 mm<br />
• Kapı kalınlığı: ≥ 46 mm<br />
• Kapı ağırlığı: ≤ 80 kg<br />
• Açılım: ≤ 115°<br />
• Sabitleme açısı: ≤ 115°<br />
• Montaj yönü: DIN Sol veya DIN Sağ uyumlu<br />
• Sınıf: 3 8 2 - 4 1 1 3<br />
Gümüş renkli<br />
Ürün no.<br />
DCL 33 Gizli kapı kapatıcı, sabitleme ünitesiz F 931.84.039<br />
Sipariş bilgisi<br />
Kapıların istenilen noktada (≤ 115°) açık kalması için lütfen<br />
sabitleme parçasını ayrıca sipariş ediniz.<br />
Ürün no.<br />
Sabitleme parçası 931.84.093<br />
26.12.2012<br />
Bilgi<br />
Sabitleme parçası kullanılan kapı kapatıcılar yangın dayanımlı ve<br />
duman kontrollü kapılarda kullanılamaz.<br />
Ölçülerde değişiklik yapma hakkı saklıdır.<br />
20.8<br />
Sürekli güncellenen kataloğunuz: www.hafele.com
Kapı Kapatıcılar<br />
Kapı Kapatıcılar / Pivot Kol Seti - StarTec<br />
DCL 411 Zemine gömme kapı kapatıcı<br />
EN 3<br />
Pivot kol seti - StarTec<br />
Her iki yöne açılan kapılar için<br />
Üst pivot kol<br />
40,5<br />
108<br />
305<br />
319<br />
129<br />
• Kullanım alanı: Tek veya her iki yöne açılan kapılarda<br />
• Kapama gücü: EN 1154’e göre 3<br />
• Kapı genişliği: ≤ 1000 mm<br />
• Kapama açısı: ≤ 130°<br />
• Sabitleme açısı: 90°<br />
• Kapı ağırlığı: ≤ 90 kg<br />
• Montaj yönü: DIN Sol veya DIN Sağ uyumlu<br />
Sembolik montaj gösterimi<br />
Alt pivot kol<br />
20<br />
Ürün no.<br />
Zemine gömme kapı kapatıcı F 932.77.040<br />
Birlikte verilen parçalar<br />
1 Zemine gömme kapı kapatıcı<br />
1 Koruyucu kapak, paslanmaz çelik, mat<br />
932.79.020<br />
Pivot mekanizması<br />
Düz konik akslı<br />
Sembolik montaj gösterimi<br />
• Kullanım alanı:<br />
Her iki yöne açılan kapılar için<br />
Ürün no.<br />
Pivot kol seti 932.79.080<br />
Paket içeriği: 1 Set<br />
Ölçülerde değişiklik yapma hakkı saklıdır.<br />
• Malzeme:<br />
• Üst yüzey:<br />
• Kapı ağırlığı:<br />
• Kapı genişliği:<br />
Paslanmaz çelik<br />
Mat<br />
≤ 120 kg<br />
≤ 1200 mm<br />
Birlikte verilen parçalar<br />
1 Üst pivot kol<br />
1 Alt pivot kol<br />
Ürün no.<br />
Pivot mekanizması 932.77.090<br />
28.08.2012<br />
Paket içeriği: 1 Adet 27.07.2012<br />
Sürekli güncellenen kataloğunuz: www.hafele.com 20.9
