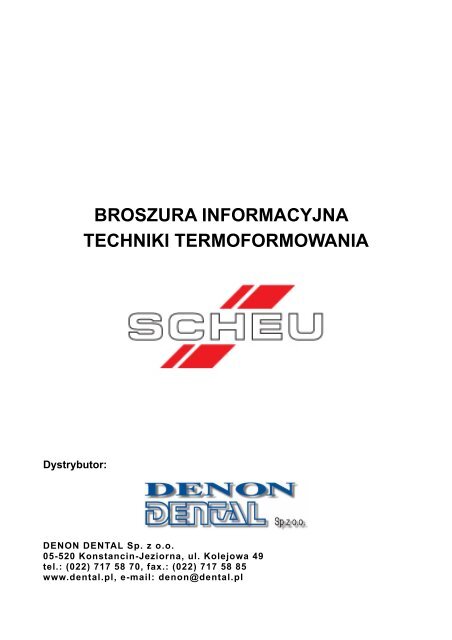

BROSZURA INFORMACYJNA<br />
TECHNIKI TERMOFORMOWANIA<br />
Dystrybutor:<br />
DENON DENTAL Sp. z o.o.<br />
05-520 Konstancin-Jeziorna, ul. Kolejowa 49<br />
tel.: (022) 717 58 70, fax.: (022) 717 58 85<br />
www.dental.pl, e-mail: denon@dental.pl
Ogólne informacje / Specyfikacja techniczna<br />
Przygotowaliśmy tą broszurę, aby zaprezentować Państwu szerokie możliwości urządzeń<br />
do formowania ciśnieniowego firmy Scheu. Poszczególne części opracowania podzielone<br />
są na przejrzyste i jasno określone etapy pracy. Zamieszczone zdjęcia ułatwią Państwu<br />
zrozumienie każdego z etapów. Instrukcja ta z małymi odstępstwami jest odpowiednia do<br />
wszystkich urządzeń BIOSTAR ® , MINISTAR ® i MINISTAR S ® .<br />
ciśnienie<br />
typ rok<br />
średnica płytek<br />
grubość płytek<br />
robocze<br />
urządzenia produkcji<br />
Mm / cale Mm / cale Mm / cale Bar / psi<br />
BIOSTAR ® V Od 10/2005 125 / 5"<br />
- 0,1 – 5,0 /.0040-.20” 6.0 / 87<br />
MINISTAR S ® Od 08/2003 125 / 5"<br />
- 0,1 – 5,0 /.0040-.20” 3.0 / 42<br />
BIOSTAR ® IV Od 04/1999 125 / 5"<br />
- 0,1 – 5,0 /.0040-.20” 5.0 / 72<br />
MINISTAR ® Od 04/1992 125 / 5"<br />
- 0,1 – 5,0 /.0040-.20” 2.5-3.0/ 35-42<br />
BIOSTAR ® III 07/88-03/99 125 / 5" 125 x 125 / 5” x 5” 0,1 – 5,0 /.0040-.16” 5,0 / 72<br />
BIOSTAR ® II 1978-1988 125 / 5" 125 x 125 / 5” x 5” 0,1 – 5,0 /.0040-.12” 5,0 / 72<br />
BIOSTAR ® I 1967-1978 125 / 5" 125 x 125 / 5” x 5” 0,1 – 5,0 /.0040-.12” 5,0 / 72<br />
W przypadku urządzeń sterowanych mikroprocesorem BIOSTAR ® czasy i temperatury<br />
ustawiane są poprzez 3 cyfrowe kody materiałów. Dla optymalnych wyników nagrzewania i<br />
formowania termicznego należy używać kodów materiałów. Istnieje jednak możliwość<br />
samodzielnego ustawienia czasu.<br />
W urządzeniu MINISTAR S ® zalecane czasy nagrzewania zostały fabrycznie<br />
zaprogramowane i są sygnalizowane wizualnie oraz dźwiękowo. Jednocześnie do<br />
każdego czasu nagrzewania przyporządkowany jest odpowiedni czas schładzania.<br />
W urządzeniu MINISTAR ® zalecane czasy nagrzewania i studzenia można kontrolować za<br />
pomocą wbudowanego timera (tolerancja 3-5 sek.).<br />
Przy pracy z urządzeniami BIOSTAR ® serii I lub II po 15 sekundowym nagrzewaniu<br />
zalecane czasy nagrzewania i chłodzenia muszą być kontrolowane za pomocą<br />
zewnętrznego timera (tolerancja 15 sekund).<br />
MODELE ROBOCZE<br />
Modele powinny być wykonane z tradycyjnego gipsu dentystycznego.<br />
W przypadku stosowania folii elastycznych twardych podcienie na modelu mogą<br />
doprowadzić do uszkodzenia zębów podczas uwalniania folii, dlatego koniecznie trzeba<br />
powielić model roboczy. Dodatkowo, przy folach elastycznych twardych i szynach zaleca<br />
się osłanianie w granulacie, aby ułatwić wyjęcie folii.<br />
Przy elastycznych miękkich foliach poizolowane modele umieszcza się na platformie.<br />
CIŚNIENIE ROBOCZE<br />
Optymalne i precyzyjne rezultaty osiągane będą:<br />
- w przypadku urządzenia BIOSTAR ® przy ciśnieniu 5 – 6 bar,<br />
- w przypadku urządzenia MINISTAR ® i MINISTAR S ® przy ciśnieniu 3 bar.<br />
Fabryczne ustawienia ciśnienia nie powinny być zmieniane, ponieważ wyższe ciśnienie<br />
nie powoduje zwiększenia dokładności w uzyskanej pracy.
Spadki ciśnienia, które powstają w wyniku perforacji cienkiej folii w obrębie granulatu, nie<br />
są szkodliwe dopóki ciśnienie nie spadnie poniżej 1-2 bar i kompresor nie będzie w stanie<br />
dopompować odpowiedniej ilości powietrza.<br />
MATERIAŁY<br />
Materiały dzielą się na trzy grupy:<br />
<br />
folie elastyczne twarde:<br />
– BIOCRYL ® „C” i BIOCRYL ® „M” - przezroczyste lub zabarwione płytki bez<br />
monomeru resztkowego do wykonywania protez i aparatów ortodontycznych;<br />
dobrze łączą się z samopolimerami<br />
– DURAN ® - wysoko transparentny, odporny na ścieranie materiał do wszystkich<br />
zastosowań w leczeniu za pomocą szyn<br />
– IMPRELON ® „S” - niełamliwy, wysoko transparentny i odporny na ścieranie<br />
materiał do najlepszych jakościowo szyn protetycznych i aparatów ortodontycznych;<br />
gwarantuje wspaniałe właściwości podczas długookresowego użytkowania<br />
– IMPRELON ® - służy do wykonywania prac tymczasowych np.: łyżek<br />
indywidualnych.<br />
<br />
folie łączeniowe twarde / miękkie<br />
– DURASOFT ® - przezroczysty, dwuwarstwowy materiał na szyny z miękką częścią<br />
wewnętrzną; posiada szczególnie przyjazne właściwości użytkowania;<br />
przeznaczony specjalnie do wykonywania aparatów przeciwko chrapaniu.<br />
<br />
folie elastyczne miękkie<br />
– BIOPLAST ® - jedno- lub wielokolorowe płytki na szyny, ochraniacze na zęby,<br />
pozycjonery, modele powielone, jak również jako BIOPLAST ® bleach na szyny<br />
wybielające<br />
– COPYPLAST ® - posiada podobne zastosowanie jak BIOPLAST ® , lecz jest nieco<br />
bardziej wytrzymały; przeznaczony do wykonywania szyn wybielających i<br />
fluoryzacyjnych<br />
– COPYPLAST ® „C” - przezroczysty, elastyczny materiał przeznaczony do<br />
wykonywania estetycznych szyn ortodontycznych i retencyjnych<br />
– HARDCAST ® oraz COPYCLAST ® w połączeniu z folią dystansową mogą służyć do<br />
wykonywania czapeczek pod korony oraz jako utrzymywacz przestrzeni w technice<br />
wybielania i fluoryzacji.
FORMY DO POWIELANIA<br />
Lista materiałowa:<br />
BIOPLAST ® 2,0 / 3,0 mm do powielania w gipsie<br />
COPYPLAST 1,5 / 2,0 mm do powielania tworzywami<br />
sztucznymi<br />
Izolowanie i osadzanie<br />
Podstawę modelu odpowiednio dociąć i lekko<br />
namoczyć.<br />
W urządzeniu osadzić metalową płytkę (płaską częścią<br />
do góry).<br />
Ułożyć model na platformie.<br />
Formowanie<br />
Podgrzać folię do odpowiedniej temperatury przy użyciu<br />
zaprogramowanego kodu.<br />
Zamknąć komorę ciśnieniową i otworzyć po zakończeniu<br />
fazy chłodzenia.<br />
Obróbka<br />
Forma ukształtowana za pomocą tej metody z powodu<br />
stabilności nie powinna być obrabiana.<br />
Zalecamy, by formę BIOPLAST ® z gipsem zawiesić na<br />
misce do mieszania gipsu wypełnioną wodą – pozwoli to<br />
uniknąć ewentualnych odkształceń spowodowanych<br />
ciężarem gipsu.<br />
Wskazówki:<br />
COPYPLAST powinno stosować się przy modelach, które mają stabilne łuki zębowe i<br />
niewielkie podcienie. BIOPLAST ® nie nadaje się do wykonania modelu z tworzywa<br />
sztucznego!
ŁYŻKI INDYWIDUALNE<br />
Izolowanie i osadzanie<br />
Lista materiałowa:<br />
IMPRELON 2.0 / 3.0 mm<br />
IMPRELON naturalny 3.0 mm<br />
granulki<br />
zestaw do blokowania<br />
okrągła gąbka<br />
uchwyty do łyżek<br />
Steady-Resin<br />
zestaw do wykończenia<br />
Formowanie<br />
Obróbka<br />
Należy zblokować podcienie i pojedyncze zęby za<br />
pomocą masy do blokowania.<br />
Model umieścić w ten sposób w granulacie, aby części<br />
które mają zostać odzwierciedlone znajdowały się<br />
ponad brzegiem pojemnika na model. Pojemnik z<br />
modelem wypełnić granulatem do jego górnego brzegu.<br />
Należy zwrócić uwagę na to, aby powierzchnia<br />
uszczelek pozostała czysta (bez granulatu).<br />
Folię podgrzać do odpowiedniej temperatury przy<br />
użyciu zaprogramowanego kodu. Nałożyć na model<br />
gipsowy zwilżoną gąbkę (grubości ok 1 cm), która ma<br />
stworzyć odpowiednią przestrzeń na masę wyciskową.<br />
(dodatkowo gąbka spowoduje wytworzenie porowatej<br />
powierzchni na łyżce). W zależności od wymaganej<br />
przestrzeni czy kształtu wyrostka zębodołowego można<br />
użyć aż do 3 warstw gąbki. Zamknąć komorę<br />
ciśnieniową i otworzyć po zakończeniu fazy<br />
chłodzenia. UWAGA! Gąbka nie może znajdować się<br />
na powierzchni uszczelek.<br />
Usunąć warstwę gąbki z łyżki.<br />
Odciąć nadmiary za pomocą separatora (nr kat. 3214)<br />
lub frezu (nr kat. 3369).<br />
Frezami (nr kat. 8407-8416) nadać ostateczny kształt.<br />
Podgrzać uchwyt łyżki nad płomieniem i dopasować do<br />
kształtu. Ostateczne umocowanie następuje za pomocą<br />
Steady-Resin lub podobnego samopolimeru.<br />
Wskazówki:<br />
Oszlifowane krawędzie łyżki mogą zostać wygładzone za pomocą monomeru.
WZORNIKI<br />
Lista materiałowa:<br />
IMPRELON biały 2,0 / 3,0 mm<br />
materiał do blokowania podcieni<br />
granulat<br />
separator<br />
zestaw do wykończenia<br />
Izolowanie i osadzanie<br />
Należy zblokować podcienie i pojedyncze zęby za<br />
pomocą masy do blokowania.<br />
Model umieścić w ten sposób w granulacie, aby części<br />
które mają zostać odzwierciedlone znajdowały się<br />
ponad brzegiem pojemnika na model.<br />
Pojemnik z modelem wypełnić granulatem do jego<br />
górnego brzegu. Należy zwrócić uwagę na to, aby<br />
powierzchnia uszczelek pozostała czysta (bez<br />
granulatu).<br />
Formowanie<br />
Folię podgrzać do odpowiedniej temperatury przy<br />
użyciu zaprogramowanego kodu.<br />
Zamknąć komorę ciśnieniową i otworzyć po<br />
zakończeniu fazy chłodzenia.<br />
Uformowaną płytkę zdjąć z modelu.<br />
Odciąć nadmiary za pomocą separatora (nr kat. 3214)<br />
lub frezu (nr kat. 3369).<br />
Obróbka<br />
Frezami (nr kat. 8407-8416) nadać ostateczny kształt.<br />
Do podstawy nałożyć wały zwarciowe i przykleić do<br />
płytki woskiem.<br />
Wskazówki:<br />
Oszlifowane krawędzie podstawy mogą zostać wygładzone za pomocą monomeru.
PŁYTY PROTEZY<br />
Lista materiałowa:<br />
BIOCRYL „C” różowy 2.0 mm<br />
granulat<br />
izolator<br />
Izolowanie i osadzanie<br />
Model namoczyć lub poizolować, a następnie umieścić<br />
w ten sposób w granulacie, aby części które mają<br />
zostać odzwierciedlone znajdowały się ponad<br />
brzegiem pojemnika na model.<br />
Pojemnik z modelem wypełnić granulatem do jego<br />
górnego brzegu. Należy zwrócić uwagę na to, aby<br />
powierzchnia uszczelek pozostała czysta (bez<br />
granulatu).<br />
Formowanie<br />
Folię podgrzać do odpowiedniej temperatury przy<br />
użyciu zaprogramowanego kodu.<br />
Zamknąć komorę ciśnieniową i otworzyć po<br />
zakończeniu fazy chłodzenia.<br />
Zdjąć uformowaną płytę z modelu, jeżeli to konieczne<br />
to ponacinać płytkę.<br />
Obróbka<br />
Odciąć nadmiar za pomocą separatora (nr kat. 3214)<br />
lub frezu (nr kat. 3369).<br />
Wypolerować płytkę.<br />
Materiał BIOCRYL „C” łączy się ze wszystkimi akrylami<br />
przeznaczonymi na protezy zębowe (na zimno i na<br />
gorąco).<br />
Wskazówki<br />
Materiał BIOCRYL „C” powstał przy wykorzystaniu metody wtryskowej z czystego akrylu.<br />
Taka metoda umożliwia utworzenie akrylu pozbawionego monomeru resztkowego, w związku<br />
z czym doskonale nadaje się na płytę protezy dla alergików.
KSZTAŁTKI NA TYMCZASOWE KORONY I MOSTY<br />
Lista materiałowa:<br />
COPYPLAST 0,5 mm (korona pojedyncza)<br />
COPYPLAST 1,0 – 2,0 mm (mosty)<br />
platforma na model<br />
granulat<br />
zestaw do wykończenia<br />
Izolowanie i osadzanie<br />
Model sytuacyjny dociąć i zlikwidować ostre brzegi, a<br />
następnie namoczyć go i ustawić na płytce.<br />
Podczas umieszczania granulatu należy zwrócić<br />
uwagę na to, aby obszary na modelu które mają być<br />
odwzorowane znajdowały się nad brzegiem pojemnika.<br />
W przypadku materiału COPYPLAST 0,5 / 1,00 mm<br />
granulat może powodować przepuszczanie powietrza.<br />
Braki zębowe można wypełnić zębami akrylowymi.<br />
Formowanie<br />
Folię podgrzać do odpowiedniej temperatury przy<br />
użyciu zaprogramowanego kodu.<br />
Zamknąć komorę ciśnieniową i otworzyć po<br />
zakończeniu fazy chłodzenia.<br />
Obróbka<br />
Uformowaną folię odciąć dystalnie bezpośrednio na<br />
modelu za pomocą skalpela lub nożyczek, ostrożnie<br />
zdjąć i nadać ostateczny kształt.<br />
Kształtki wypełnić materiałem licującym; w przypadku<br />
bezpośredniego wykonywania pracy tymczasowej<br />
przeprowadzić polimeryzację u pacjenta; w przypadku<br />
pośredniego wykonywania polimeryzację<br />
przeprowadzić na modelu. Można zastosować materiał<br />
DURAN ® 1,0 mm.<br />
Wskazówki<br />
Kształtki przed polimeryzacją umocować na modelu (wosk/gumki).<br />
Materiał COPYPLAST nie wymaga dodatkowego izolowania i po związaniu materiału<br />
licującego nadaje prawie wypolerowaną powierzchnię.
PŁYTKI TYMCZASOWE, PROTEZY CZĘŚCIOWE<br />
Lista materiałowa:<br />
BIOCRYL „C” różowy 2,0 mm<br />
folia ISOFOLAN<br />
klej ISOFOLAN<br />
BIOCRYL Resin<br />
platforma na model<br />
granulat<br />
zestaw do wykończenia<br />
Izolowanie i osadzanie<br />
Formowanie<br />
Nałożyć folię ISOFOLAN na model i dociąć do jego<br />
podstawy. Folię ISOFOLAN sperforować skalpelem<br />
podniebiennie i międzyzębowo, aby zapobiec<br />
powstaniu pęcherzyków powietrza.<br />
Klamry umocować woskiem od strony policzkowej na<br />
folii ISOFOLAN, a zęby akrylowe umieścić w<br />
przygotowanym przedlewie i umocować do modelu.<br />
Model zasypać granulatem aż do powierzchni<br />
zgryzowej zębów. Pojemnik z modelem wypełnić<br />
granulatem do jego górnego brzegu. Należy zwrócić<br />
uwagę na to, aby powierzchnia uszczelek pozostała<br />
czysta (bez granulatu).<br />
Folię podgrzać do odpowiedniej temperatury przy<br />
użyciu zaprogramowanego kodu.<br />
Podczas ostatnich 20-30 sekund nagrzewania<br />
nałożyć materiał BIOCRYL Resin pod klamry i zęby.<br />
Zamknąć komorę ciśnieniową i otworzyć po<br />
zakończeniu fazy chłodzenia.<br />
Obróbka<br />
Materiał BIOCRYL „C” zdjąć z modelu.<br />
Odciąć nadmiary za pomocą separatora (nr kat. 3214)<br />
lub frezu (nr kat. 3369).<br />
Frezami (nr kat. 8407-8416) nadać ostateczny kształt.<br />
Płytkę wypolerować.<br />
Wskazówka<br />
Do wykonania protez z dużymi siodłami przed formowaniem płytek należy części<br />
przedsionkowe wykonać z samopolimeru. Dla lepszego połączenia zębów z płytą należy je<br />
zmatowić lub pokryć materiałem PERLIOBOND (nr kat. 4329).
Izolowanie i osadzanie<br />
Formowanie<br />
CZAPECZKI POD KORONY<br />
Llista materiałowa:<br />
HARDCAST 0,4 / 0,6 / 0,8 mm<br />
COPYPLAST ® 0,5 / 0,6 mm<br />
folia dystansowa 0,1 mm<br />
granulat<br />
sonda<br />
pęseta<br />
CUPSET 4 (tylko dlo urządzenia BIOSTAR II + III)<br />
materiał do blokowania podcieni<br />
BIOSTAR ® IV, MINISTAR S ® , MINISTAR ®<br />
Pojemnik aż do górnej krawędzi wypełnić granulatem.<br />
Filary zębowe umieścić pionowo w granulacie około<br />
3 mm poniżej granicy preparacji.<br />
Należy zwrócić uwagę na to, aby powierzchnia<br />
uszczelek pozostała czysta (bez granulatu).<br />
BIOSTAR ® II + III<br />
W razie potrzeby wymienić pojemnik na model<br />
CUPSET 4. Zblokować filary i umocować w<br />
odpowiedniej pozycji.<br />
Umocować folię dystansową i podziurkować sondą<br />
około 10 razy na brzegach. Folię zdjąć i razem z<br />
materiałem HARDCAST ponownie umocować.<br />
UWAGA – folia dystansowa powinna być ułożona do<br />
góry, w kierunku filaru. Folię podgrzać do odpowiedniej<br />
temperatury przy użyciu zaprogramowanego kodu.<br />
Obróbka<br />
Podczas nagrzewania, po około 30 sekundach, usunąć<br />
powietrze, które dostało się między folie (przez<br />
zrobione wcześniej otwory w folii) przy czym<br />
nagrzewnice przesunąć nieco do tyłu.<br />
Zamknąć komorę ciśnieniową i otworzyć po<br />
zakończeniu fazy chłodzenia.<br />
Filary obrobić zwyczajowo za pomocą skalpela lub<br />
nożyczek - zdjąć folię dystansową.<br />
Wskazówki<br />
HARDCAST przeznaczony jest tylko na stabilne filary. Na delikatne słupki zaleca się materiał<br />
COPYPLAST ® .
SZYNY TERAPEUTYCZNE<br />
lista materiałowa:<br />
DURAN ® 0,5 / 0,75 / 1,0 / 1,5 / 2,0 mm (twarde) lub<br />
IMPRELON ® „S” 1,0 / 1,5 / 2,0 mm (elastyczne<br />
twarde) lub<br />
DURASOFT ® 1,8 / 2,5 mm (twarde/ miękkie) lub<br />
BIOPLAST ® 1,5 / 2,0 / 3,0 (miękkie)<br />
folia ISOFOLAN ®<br />
klej ISOFOLAN ®<br />
DURASPLINT ® kit,<br />
płytka pod model<br />
granulat, zestaw do wykończenia<br />
Izolowanie i osadzanie<br />
Formowanie<br />
Obcięty model umieścić na płytce. Nałożyć na model<br />
folię ISOFOLAN ® (izolacja i wytworzenie przestrzeni<br />
dla optymalnego, bez szczelinowego osadzenia<br />
szyny). Do szyn wykonywanych z materiału<br />
BIOPLAST ® stosuje się izolator BIOPLAST ® . Folie<br />
należy odciąć skalpelem w obszarze zasięgu płyty. W<br />
obszarze międzyzębowym wykonać małe nacięcia,<br />
aby zapobiec powstaniu pęcherzyków powietrza.<br />
Model umieścić w granulacie około 4 mm poniżej<br />
szyjek zębów. Pojemnik zasypać granulatem do jego<br />
górnej krawędzi. Łuki zębowe uzupełnić gipsem lub<br />
materiałem do blokowania.<br />
Należy bezwzględnie zwrócić uwagę na to, aby<br />
powierzchnia uszczelek pozostała czysta.<br />
Folię podgrzać do odpowiedniej temperatury przy<br />
użyciu zaprogramowanego kodu. Zamknąć komorę<br />
ciśnieniową i otworzyć po zakończeniu fazy<br />
chłodzenia.<br />
Obróbka<br />
W zależności od rodzaju i grubości materiału obrobić<br />
frezami lub docinać nożyczkami.<br />
Dalszą obróbkę przeprowadza się przy użyciu<br />
zestawu do wykończenia.<br />
Krawędzie twardych folii można polerować<br />
konwencjonalne lub za pomocą materiału ACRYPOL.<br />
Folie BIOPLAST są polerowane za pomocą polerki<br />
OSAMU lub termicznie za pomocą mikropalnika.<br />
Wskazówka<br />
W przypadku wykonywania szyn terapeutycznych z DURASPLINT można je zdjąć z modelu i<br />
obrabiać dopiero po całkowitej polimeryzacji materiału. Połączenie z szyną następuje dzięki<br />
zmatowieniu powierzchni okluzyjnej lub użyciu materiału PERLIBOND.
SZYNY WYBIELAJĄCE<br />
lista materiałowa:<br />
BIOPLAST bleach 1,0 mm<br />
COPYPLAST 1.0 / 1,5 ./ 2,0 mm (szyna wybielająca)<br />
BIOPLAST 1,0 – 3.0<br />
HARDCAST 0,4 / 0,6 / 0,8 mm (dystans) lub<br />
COPYCLAST 0,6 / 1,0 mm (dystans)<br />
płytka na model<br />
granulat<br />
Izolowanie i osadzanie<br />
Zakreślić powierzchnie przeznaczone do wybielenia.<br />
Umieścić docięty na płasko model na płytce.<br />
Za pomocą odpowiedniego kodu nagrzać materiał<br />
HARDCAST lub COPYPLAST ® służące jako folia<br />
dystansowa o grubości odpowiedniej do systemu<br />
wybielania. Zamknąć komorę ciśnieniową i otworzyć<br />
po zakończeniu fazy chłodzenia. Folię dystansową<br />
dociąć zgodnie z wcześniej narysowanym zasięgiem.<br />
Formowanie<br />
Ostudzoną i dociętą folię dystansową umocować do<br />
modelu za pomocą wosku kleistego lub kleju<br />
rozpuszczalnego w wodze oraz ew. poizolować<br />
wazeliną.<br />
Modele umieścić na platformie i wypełnić granulatem<br />
aż do górnej części pojemnika.<br />
W zależności od wielkości modelu zastosować<br />
COPYPLAST ® / BIOPLAST ® bleach 1,0 / 1,5 / 2,0 mm.<br />
Podczas pracy z urządzeniem MINISTAR ®<br />
zastosować najkrótszy czas nagrzewania.<br />
Obróbka<br />
Naciąć folię i zdjąć ją ostrożnie z modelu.<br />
Folia dystansowa nie łączy się w żaden sposób z folią<br />
COPYPLAST ® i może być bezproblemowo od niej<br />
oddzielona.
SZABLONY IMPLANTOLOGICZNE<br />
lista materiałowa:<br />
DURAN ® 2.0 / 3.0 mm<br />
IMPRELON ® 2,0 mm<br />
folia ISOFOLAN ®<br />
separator i frez<br />
granulat<br />
Izolowanie i osadzanie<br />
Powielić model z wykonanym Wax-Up. Przygotować<br />
otwory na powierzchni artykulacyjnej na metalowe<br />
sztyfty / tulejki. Umieścić tuleje w otworach. Gładko<br />
docięty model umieścić na płytce i przykryć folią<br />
ISOFOLAN ® . Po wystudzeniu otworzyć i wyciąć folię<br />
w obrębie zaplanowanych implantów.<br />
Formowanie<br />
Umieścić model w granulacie, tak aby elementy<br />
przeznaczone do odwzorowania znajdowały się ponad<br />
krawędzią pojemnika. Uzupełnić granulat wokół<br />
modelu.<br />
Folię nagrzać ustawiając odpowiedni czas grzania lub<br />
kod, uformować i po skończeniu procesu studzenia<br />
otworzyć.<br />
Obróbka<br />
Płytkę ponacinać, ostrożnie zdjąć i za pomocą frezów<br />
dopasować długość.<br />
Szyna implantologiczna z ruchomymi sztyftami służy<br />
do wykonania zdjęcia rentgenowskiego. Po wyjęciu<br />
sztyftów służy jako szablon do nawierceń dla wierteł<br />
pilotujacych.<br />
Wskazówka:<br />
Tytanowe sztyfty pomiarowe oferują dokładniejsze wymiary niż kulki stalowe.
OCHRANIACZE<br />
lista materiałowa:<br />
BIOPLAST ® 1,0 – 5,0 mm jednokolorowy /<br />
wielokolorowy<br />
izolator BIOPLAST ®<br />
siatka wzmacniająca<br />
zestaw do wykończenia<br />
Support (MINISTAR ® Art. 3451, BIOSTAR® Art.<br />
3452)<br />
Izolowanie i osadzanie<br />
Tylko w przypadku ochraniaczy na zęby wymagane<br />
obszary pokryć jednorazowo cienką warstwą izolatora<br />
BIOPLAST ® .<br />
Umieścić docięty model na płytce. Folię nagrzać<br />
ustawiając odpowiedni czas grzania / kod. Zamknąć<br />
komorę ciśnieniową i otworzyć po zakończeniu fazy<br />
chłodzenia.<br />
Formowanie<br />
Obróbka<br />
1. Folię ochraniacza obciąć nożyczkami lub<br />
skalpelem. Jeżeli potrzebne jest wzmocnienie, należy<br />
wkład z siatki odpowiednio dopasować do kształtu<br />
szczęk i przykleić gorącym nożykiem. Aby zapobiec<br />
zablokowaniu powietrza pod folią, należy ją międzyzębowo<br />
i przy brodawce sperforować.<br />
Nadmiary obciąć i wygładzić brzegi. Folię oczyścić<br />
ciepłą wodą i wysuszyć. Nie należy dalej<br />
opracowywać powierzchni w celu polepszenia<br />
połączenia. Model umieścić na platformie i drugą folię<br />
nagrzać za pomocą zalecanego czasu nagrzewania<br />
(kod). Zamknąć komorę ciśnieniową i otworzyć po<br />
zakończeniu fazy chłodzenia.<br />
Ochraniacz sportowy obciąć i nadać ostateczny<br />
kształt. Przy użyciu Supportu nagrzać promieniami<br />
podczerwonymi powierzchnię okluzyjną ochraniacza i<br />
zamknąć w artykulatorze z zębami przeciwstawnymi.<br />
Schłodzić za pomocą sprężonego powietrza lub przy<br />
użyciu wody. Brzegi wygładzić i wypolerować<br />
termicznie lub za pomocą zestawu wykończeniowego.<br />
Wskazówki<br />
Optymalne, długotrwałe połączenie wielu folii BIOPLAST ® możliwe jest tylko w przypadku<br />
zachowania czystych powierzchni folii przy użyciu promieni podczerwonych. Wykonywanie<br />
jednoczęściowego ochraniacza na zęby górne i dolne następuje podobnie jak wykonywanie<br />
pozycjonera (patrz: str. 20/21).
RETAINER, ROZSZERZANE PŁYTKI<br />
lista materiałowa:<br />
BIOCRYL „C” 2,0 / 3,0 mm przezroczysty,<br />
czerwony, niebieski, żółty, różowy<br />
BIOCRYL „M” (wielokolorowe)<br />
folia ISOFOLAN<br />
klej ISOFOLAN<br />
BIOCRYL-RESIN<br />
zestaw do wykończenia<br />
Izolowanie i osadzanie<br />
Formowanie<br />
Wykonać na modelu nacięcie pozycjonujące śrubę<br />
ortodontyczną za pomocą frezu szczelinowego (nr<br />
kat. 2102). Dogiąć i dopasować klamry, jednakże<br />
jeszcze nie umocowywać. Płasko obcięty model<br />
ustawić na platformie i nałożyć folię ISOFOLAN.<br />
Dociąć folię do podstawy i międzyzębowo ponacinać<br />
za pomocą skalpela. Umieścić śrubę rozporową w<br />
wykonanej szczelinie (górną część folii dystansującej<br />
powinno się wcześniej zdjąć). Za pomocą wosku<br />
klejącego umocować klamry od strony policzkowej.<br />
Części przedsionkowe modelu zanurzyć w granulacie<br />
aż do powierzchni okluzyjnej. Głębokie podcienie od<br />
strony językowej należy zablokować używając<br />
zestawu do blokowania (nr kat. 3220).<br />
Folię nagrzać ustawiając odpowiedni czasu grzania<br />
lub kod. Podczas ostatnich 20-30 sekund niewielką<br />
ilość rozrobionego materiału BIOCRYL RESIN nanieść<br />
na śrubę ortodontyczną i umocowanie klamer. Po<br />
upływie czasu nagrzewania zamknąć komorę i<br />
docisnąć rozgrzaną folię na płynny akryl. Materiał<br />
BIOCRYL RESIN polimeryzuje podczas fazy studzenia<br />
w komorze ciśnieniowej i łączy się podczas tego<br />
procesu z płytkami BIOCRYL. Do obróbki wstępnej<br />
można użyć frezu (nr kat. 3214). Klamry i łuki wargowe<br />
odsłania się za pomocą frezu do wykończenia (nr kat.<br />
3377). Jest on wykonany ze specjalnego miękkiego<br />
stopu i nie uszkodzi klamer.<br />
Wskazówki<br />
W miejscach trudno dostępnych i w miejscu rozcięcia płytki materiał można nabłyszczyć<br />
środkiem ACRYPOL.
SZYNY ORTODONTYCZNE<br />
lista materiałowa:<br />
DURAN ® 1,0 / 1,5 / 2,0 (twarde)<br />
IMPRELON „S” 1,5 / 2,0 / 3.0 (elastyczne, twarde)<br />
DURASOFT ® 1,8 / 2,5 (twarde / miękkie)<br />
BIOPLAST ® 1,5 / 2,0 / 3,0 (miękkie)<br />
folia ISOFOLAN<br />
klej ISOFOLAN<br />
BIOCRYL- RESIN<br />
platforma na model<br />
granulat<br />
zestaw wykończeniowy<br />
Izolowanie i osadzanie<br />
Formowanie<br />
Płasko docięty model ustawić na platformie i przykryć<br />
folią ISOFOLAN. Przyciąć folię skalpelem do<br />
planowanego zasięgu szyny. Aby zapobiec powstaniu<br />
pęcherzyków powietrza pod folią należy ją delikatnie<br />
ponacinać międzyzębowo. Ewentualne elementy z<br />
drutu przymocować woskiem kleistym do folii<br />
ISOFOLAN. Model umieścić w granulacie około 5 mm<br />
poniżej granicy zębów i dziąseł. Wypełnić pojemnik<br />
granulatem do górnej krawędzi i zwrócić uwagę, aby<br />
krawędzie pojemnika były czyste.<br />
Folię nagrzać ustawiając odpowiedni czas grzania lub<br />
kod. Podczas ostatnich 20-30 sekund nagrzewania<br />
nanieść niewielką ilość rozrobionej masy BIOCRYL-<br />
RESIN na części retencyjne elementów z drutu.<br />
Po zakończeniu fazy nagrzewania zamknąć komorę i<br />
nałożyć folię na rozrobiony akryl.<br />
Płytkę zdjąć ostrożnie z modelu oraz dociąć do<br />
odpowiedniej długości. Uwolnić powierzchnie<br />
okluzyjne oraz elementy druciane.<br />
Większą sprężystość można osiągnąć poprzez<br />
przecięcie szyny w obszarze zębów trzonowych.<br />
wskazówki<br />
Opisane powyżej kroki postępowania można stosować również w zależności od rodzaju<br />
leczenia i przypadku do wykonywania zmodyfikowanych szyn.
MASKA TRANSFEROWA DO ZAMKÓW<br />
lista materiałowa:<br />
COPYPLAST 0,5 / 1,0 mm<br />
cukier skarmelizowany / klej wodorozpuszczalny<br />
platforma na model<br />
Izolowanie i osadzanie<br />
Formowanie<br />
Nanieść niewielką ilość kleju/cukru skarmelizowanego<br />
na zęby. Zamki krótko podgrzać palnikiem i<br />
upozycjonować. Poprawy pozycji zamków można<br />
dokonywać za pomocą rozgrzanego noża do wosku,<br />
wkładając go w szczelinę w zamku. Zwrócić uwagę na<br />
to, aby nakładać możliwie najmniejszą ilości cukru<br />
skarmelizowanego / kleju pomiędzy zamki i zęby.<br />
Docięty płasko model gipsowy umieścić na platformie.<br />
Folię nagrzać ustawiając odpowiedni czas grzania lub<br />
kod produktu.<br />
Zamknąć komorę ciśnieniową i otworzyć po<br />
zakończeniu fazy chłodzenia.<br />
Obróbka<br />
Folię pozostawić do wystudzenia (ew. zimna woda)<br />
i za pomocą instrumentu odkleić zamki od zębów.<br />
Zdjąć folię, a następnie ciepłą wodą zmyć resztki kleju.<br />
Odpowiednio dociąć maskę za pomocą nożyczek.<br />
Sperforować powierzchnię sieczną, aby nadmiar kleju<br />
mogł swobodnie wypłynąć. Klej nanieść na bazy i<br />
nałożyć maskę. Każdy zamek za pomocą instrumentu<br />
lub palca dobrze docisnąć. Po związaniu kleju zdjąć<br />
folię zaczynając od strony dystalnej<br />
Wskazówki<br />
Jeżeli modele robocze zostaną docięte aż do łuku zębowego, materiał COPYPLAST 0,5 jest<br />
na tyle stabilny, że można wykonywać prace na dwa modele jednocześnie.
OSAMU- RETAINER ® WG DR YOSHII<br />
lista materiałowa:<br />
zestaw OSAMU Retainer<br />
BIOPLAST izolator<br />
platforma na model<br />
granulat<br />
nożyczki<br />
zestaw do wykończenia<br />
DIMO ® / DIMO ® PRO<br />
Izolowanie i osadzanie<br />
Nanieść izolator BIOPLAST na te części modelu, na<br />
których będzie znajdowała się szyna. Ustawić płasko<br />
docięty model na platformie. Folię nagrzać ustawiając<br />
odpowiedni czas grzania lub kod produktu. Zamknąć<br />
komorę ciśnieniową i otworzyć po zakończeniu fazy<br />
chłodzenia. Powierzchnię okluzyjną oraz brzegi<br />
sieczne wyciąć z folii. BIOPLAST odcinać można tylko<br />
na modelu ze względu na stabilność formy.<br />
Formowanie<br />
Obróbka<br />
Dociętą i umytą pod ciepłą wodą folię BIOPLAST<br />
umocowań ponownie na modelu. Model zanurzyć<br />
w granulacie około 10 mm pod granicą szyjek<br />
zębowych.<br />
Pojemnik wypełnić dopełnić granulatem do wyższej<br />
krawędzi. Należy przy tym zwrócić uwagę na to, aby<br />
krawędzie pojemnika były czyste.<br />
Folię nagrzać ustawiając odpowiedni czas grzania lub<br />
kod produktu. Podczas ostatnich 15 sekund<br />
nagrzewania IMPRELON „S”, należy folię BIOPLAST<br />
pokryć środkiem OSAMU-Bond. Zamknąć komorę<br />
ciśnieniową. Należy pozostawić model na 5 minut lub<br />
dłużej w komorze ciśnieniowej dla optymalnego<br />
połączenia.<br />
Dociąć szynę na żądaną długość i ostrożnie<br />
wypolerować twardą folię.<br />
Wskazówki:<br />
Patrz również: szczegółowa instrukcja użytkowania OSAMU-Retainer ® Kit. Dla optymalnego<br />
połączenia należy unikać wszelkiego zabrudzenia folii BIOPLAST ®
RETAINER „INVISIBLE”<br />
lista materiałowa:<br />
COPYPLAST ® 1,0 mm<br />
DURAN ® 0,5 / 0,75 / 1,0 mm<br />
IMPRELON „S” 0,5 / 0,75 / 1,0 mm<br />
folia ISOFOLAN<br />
platforma na model<br />
frezy<br />
zestaw wykończeniowy<br />
DIMO ® / DIMO ® PRO<br />
Izolowanie i osadzanie<br />
Płasko docięty model ustawić na platformie. Nałożyć<br />
folię ISOFOLAN i dociąć ją odpowiednio do zasięgu<br />
przyszłej szyny.<br />
Formowanie<br />
Postawić model na płytce, w przypadku wysokich<br />
modeli należy zanurzyć je w granulacie. Folię nagrzać<br />
za pomocą odpowiedniego czasu grzania / kodu.<br />
Zamknąć komorę ciśnieniową i otworzyć po<br />
zakończeniu fazy chłodzenia.<br />
Obróbka<br />
Folię delikatnie zdjąć z modelu i dociąć na żądaną<br />
długość.<br />
Przy zastosowaniu Retainera 3-3 można ewentualnie<br />
zrezygnować z folii ISOFOLAN.<br />
Wskazówki:<br />
W celu zaoszczędzenia materiału można wykonać 2 Retainery w jednym procesie, należy<br />
jednak najpierw odpowiednio dociąć modele.
POSITIONER<br />
lista materiałowa:<br />
BIOPLAST 1,0 – 5,0 mm<br />
izolator BIOPLAST<br />
platforma na model<br />
granulat<br />
zestaw do wykończenia<br />
DIMO ® / DIMO ® PRO<br />
Support nr kat. 3451 dla urzadzenia BIOSTAR od 2006<br />
Support nr kat. 3451<br />
dla urzadzenia MINISTAR / MINISTAR S<br />
Support nr kat. 3452 dla urządzenia BIOSTAR do 2005<br />
Modele robocze żuchwy i szczęki pokryć izolatorem<br />
BIOPLAST – tylko te obszary, które pokryje positioner.<br />
Płasko docięte modele ustawić na metalowej płytce<br />
i nałożyć folię o odpowiedniej grubości. Nadmiar folii<br />
obciąć nożyczkami lub skalpelem wzdłuż podstawy<br />
modelu. Obydwa modele umieścić na supporcie i<br />
podgrzewać promieniami podczerwonymi około 2 min.<br />
(odległość powierzchni okluzyjnej od nagrzewnicy –<br />
około 10 cm.).<br />
Modele umocować w artykulatorze i pomału go<br />
zamknąć. Przejście folii od strony językowej wygładzić<br />
zwilżonym palcem, gdy będzie ona w plastycznym<br />
stanie.<br />
Po około 2 minutach studzenia obciąć zewnętrzną<br />
część pozycjonera (nożyczkami lub skalpelem).<br />
Ewentualne nierówności wyrównać poprzez topienie<br />
BIOPLAST. Następnie zdjąć z modeli.<br />
Za pomocą nożyczek lub skalpela BIOPERM-Trimmer<br />
przeprowadzić ew. korektę obrzeża.<br />
Formę BIOPLAST od strony wargowej i policzkowej<br />
oraz międzyzębowo od strony brodawki należy<br />
przekłuć. Od strony językowej pozostawić<br />
nieobrobioną.<br />
Jeżeli zaplanowane zostały otwory do oddychania,<br />
należy wykonać je w nieobrobionej formie.
POSITIONER CD<br />
Modele umieścić ponownie w formie BIOPLAST. Dla<br />
optymalnego połączenia obszary, które będą łączone<br />
można przemyć letnią wodą i wysuszyć – unikać<br />
dalszego kontaktu.<br />
Modele szczeki i żuchwy umieścić w granulacie –<br />
powierzchnia okluzyjna równolegle do osi obrotu –<br />
podstawę modelu pokryć granulatem i uwolnić<br />
dystalne powierzchnie.<br />
Zamknąć próbnie komorę ciśnieniową, aby sprawdzić<br />
czy jest odpowiednia ilość wolnej przestrzeni ze<br />
wszystkich stron – w szczególności z góry.<br />
Nałożyć nastepnie na modele folię BIOPLAST 2 mm.<br />
Ważne jest wykonanie odpowietrzników w obszarze<br />
ostatnich trzonowców (odczekać około 1 minutę<br />
przed otworzeniem komory ciśnieniowej).<br />
Nadmiar folii BIOPLAST odciąć skalpelem,<br />
nożyczkami albo gorącym nożykiem. Pozostawić<br />
odstęp od krawędzi, dystalne części modelu odsłonić.<br />
Zdjąć folię BIOPLAST z modeli i dokładnie dociąć ją<br />
do żądanych wymiarów. Ewentualne otwory do<br />
oddychania nawiercić od strony zewnętrznej.<br />
Wygładzic obrzeże trimmerem BIOPERM. Obróbkę i<br />
polerowanie najlepiej przeprowadzić tarczami DIMO /<br />
DIMO PRO.<br />
Ostrożnie wygładzić obrzeże gorącym nożykiem lub<br />
mikropalnikiem – niebezpieczeństwo deformacji!<br />
Przy zastosowaniu BIOPLAST 4,0 / 5,0 mm można<br />
wykonać positioner tylko z dwóch folii. Przygotowane<br />
modele umieścić na supporcie i nagrzewać<br />
promieniami podczerwonymi przez około 200 sekund,<br />
a następnie umieścić w artykulatorze i wymodelować.<br />
Wskazówki<br />
Do optymalnego połączenia termicznego folii BIOPLAST unikać otwartego ognia i różnego<br />
rodzaju zabrudzeń obszarów przeznaczonych do łączenia (odciski palców sprężone<br />
powietrze zawierające olej!)
CZAPKA BRÓDKOWA<br />
lista materiałowa:<br />
BIOPLAST 2,0 mm<br />
IMPRELON biały 3,0 mm<br />
haczyki<br />
platforma na model<br />
granulat<br />
frezy<br />
Izolowanie i osadzanie<br />
Narysować ołówkiem odpowiedni kształt.<br />
Docięty płasko model nasączony wodą umieścić na<br />
platformie.<br />
Formowanie<br />
Folię nagrzać ustawiając odpowiedni czas grzania lub<br />
kod produktu. Zamknąć komorę ciśnieniową i<br />
otworzyć po zakończeniu fazy chłodzenia.<br />
BIOPLAST obciąć nożyczkami, wygładzić obrzeże<br />
trimmerem BIOPERM (nr kat. 3226) oraz wyciąć<br />
otwory na powietrze. Haczyki nagrzać nad płomieniem<br />
i wtopić w formę z BIOPLASTu. Model z folią umieścić<br />
w granulacie i nałożyć IMPRELON biały.<br />
Obróbka<br />
Uwolnić haki i otwory powietrzne,<br />
Zaokrąglić obrzeża czapki, tak aby folia BIOPLAST<br />
całkowicie była otoczona IMPRELONem.<br />
Wskazówki<br />
IMPRELON biały można szybko wygładzić monomerem!
