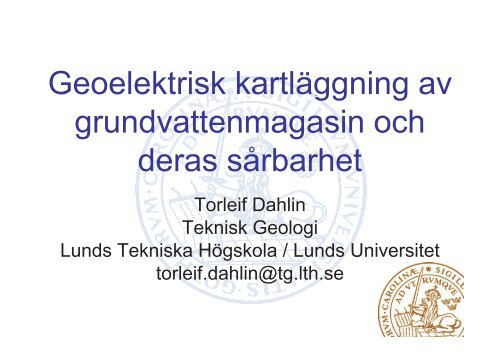

<strong>Geoelektrisk</strong> <strong>kartläggning</strong> gg g av<br />
grundvattenmagasin g g och<br />
deras sårbarhet<br />
Torleif <strong>Dahlin</strong><br />
Teknisk Geologi<br />
Lunds Tekniska Högskola g / Lunds Universitet<br />
torleif.dahlin@tg.lth.se
Fördelning av vatten i världen<br />
I Sverige kommer ca. 50% av dricksvattnet från<br />
grundvatten<br />
Intresse att öka andelen av kvalitetsskäl<br />
(och sårbarhetsskäl?)
Hot mot grundvattnet<br />
g<br />
HHur äärlä läget t iiSverige? S i ?<br />
Behov att se över skyddsområden<br />
y<br />
för grundvattentäkter!
Hot mot grundvattnet<br />
g<br />
Förorening från gödning gödning, pesticider pesticider,<br />
lakvatten, vägsalt, latrin, industri, etc.<br />
Saltvatteninträngning<br />
Överexploatering<br />
Klimatförändring<br />
Förändrad markanvändning<br />
Dammbyggnad<br />
Etc.
Vad kan vi göra med<br />
geoelektriska metoder idag?<br />
Mäktighet och utbredning för akvifärer –<br />
3D-<strong>kartläggning</strong><br />
3D <strong>kartläggning</strong><br />
Sårbarhets<strong>kartläggning</strong> – utbredning av<br />
llerlager l<br />
Kartläggning av förorenad mark, gamla<br />
deponier, etc.<br />
ÖÖvervakning k i av fö föroreningsspridning<br />
i id i<br />
(lakvatten, vägsalt etc.)
Exempel: p Kartläggning gg g av akvifärer i Danmark<br />
Geologisk principskiss<br />
Nyckelparametrar för hållbar resurshantering:<br />
Utbredning / geometri för akvifärssystemet<br />
Genomsläpplighet pp g för överlagrande g<br />
material
Exempel: Djup till botten på akvifärssystemet<br />
Baserat på p 518 borrningar g ( (177 når botten av aquifärssystemet)<br />
q y )<br />
Danska<br />
Kartlagt<br />
brunnsarkivet område<br />
~100 km2 brunnsarkivet<br />
etablerades<br />
1926
Exempel: Djup till botten på akvifärssystemet<br />
Baserat på p 1400 TEM-sonderingar g
Exempel: Kartläggning av begravd<br />
dalgång i Juelsminde Juelsminde, Danmark<br />
(Jørgensen,<br />
( ø g ,<br />
Sandersen and<br />
Auken 2009)
Principen för mätning av resistivitet och IP<br />
( (efter ft Robinson R bi andd Coruh C h 1988)<br />
Resistivitet = specifikt<br />
elektriskt motstånd<br />
IP (Inducerad Polarisation) =<br />
uppladdningsförmåga<br />
(frekvensberoende<br />
motstånd)
Exempel: Kartläggning av geologiska<br />
bbarriärer iä fö för sårbarhetsbedömning<br />
å b h t b dö i<br />
Vägsalt? <br />
Lerlager<br />
Oskyddad zon
Exempel: Resistivitetsmodell<br />
Medelresistivitet 0 - 5 m djup<br />
Notera: Omvänd färgskala<br />
(Christiansen, Auken &<br />
Sørensen 2006)
Exempel: Beräknad lermäktighet<br />
(Christiansen, Auken &<br />
Sørensen 2006)
Exempel: Sårbarhetsklassning<br />
(Christiansen, Auken &<br />
Sørensen 2006)
Exempel: Lakvatten - Waterval, Johannesburg<br />
Resistivitet Culvert<br />
IP<br />
Soil<br />
Culvert<br />
Sandy soil/dry cover<br />
Fresh<br />
rock<br />
Leachate<br />
Fault<br />
Soil cover<br />
Waste<br />
Waste
Exempel: IP-<strong>kartläggning</strong> av deponi Filborna<br />
Normaliserad IP-effekt
Exempel: Läckage vid ändrad vattennivå
Utvecklingspotential<br />
Kartläggning av grundvattenhydrauliska<br />
egenskaper i 3D (transmissivitet och<br />
magasinskoeff magasinskoeff.) )<br />
Bestämning av grundvattenflödeshastighet<br />
Karaktärisering av potentiella<br />
föroreningskällor<br />
Övervakning av föroreningskällor
Behov av FoU<br />
Mätteknik (t (t.ex. ex spektral IP i tidsdomän tidsdomän,<br />
seismoelektrik)<br />
Metodik för kombination av olika metoder<br />
Teknik för samtolkning av data från olika<br />
metoder (geofysiska och andra metoder)<br />
Verifiering i lab och fält mot relevanta<br />
referensdata av god kvalitet<br />
Finansiering?
Tack för uppmärksamheten …
Fördelar med grundvatten<br />
jä jämfört fö t med d ytvatten t tt<br />
Mindre känsligt för förorening än ytvatten<br />
Kräver mindre behandling / rening än ytvatten<br />
Stabilare fysisk och kemisk kvalitet (temperatur<br />
etc)<br />
Mindre känsligt för extremt klimat (på kort sikt)<br />
Mindre känsligt för terrorangrepp<br />
Ytterligare fördelar i torra områden (Afrika t.ex.)<br />
Grundvatten (naturligt och artificiellt) är en viktig del av<br />
de faktiskt utnyttjade dricksvattenresurserna; ca. 75%<br />
I Västeuropa, 50% i Sverige, 55% i Afrika
