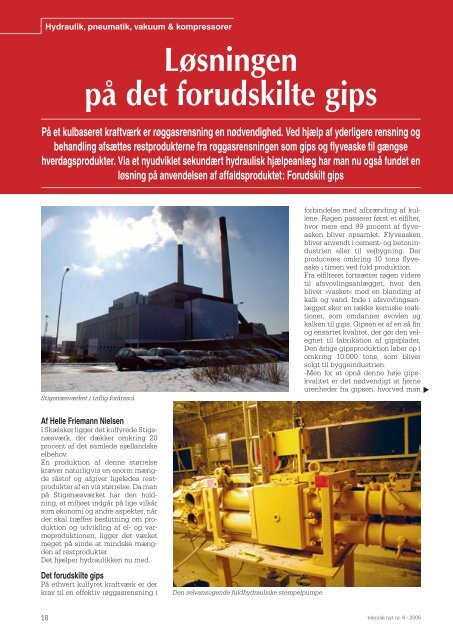

18<br />
Hydraulik, pneumatik, vakuum & kompressorer<br />
Løsningen<br />
på det forudskilte gips<br />
På et kulbaseret kraftværk er røggasrensning en nødvendighed. Ved hjælp af yderligere rensning og<br />
behandling afsættes restprodukterne fra røggasrensningen som gips og fl yveaske til gængse<br />
hverdagsprodukter. Via et nyudviklet sekundært hydraulisk hjælpeanlæg har man nu også fundet en<br />
løsning på anvendelsen af affaldsproduktet: Forudskilt gips<br />
Stigsnæsværket i tidlig forårssol.<br />
Af Helle Friemann Nielsen<br />
I Skælskør ligger det kulfyrede Stigsnæsværk,<br />
der dækker omkring 20<br />
procent af det samlede sjællandske<br />
elbehov.<br />
En produktion af denne størrelse<br />
kræver naturligvis en enorm mængde<br />
råstof og afgiver ligeledes restprodukter<br />
af en vis størrelse. Da man<br />
på Stigsnæsværket har den holdning,<br />
at miljøet indgår på lige vilkår<br />
som økonomi og andre aspekter, når<br />
der skal træffes beslutning om produktion<br />
og udvikling af el- og varmeproduktionen,<br />
ligger det værket<br />
meget på sinde at mindske mængden<br />
af restprodukter.<br />
Det hjælper hydraulikken nu med.<br />
Det forudskilte gips<br />
På ethvert kulfyret kraftværk er der<br />
krav til en effektiv røggasrensning i<br />
Den selvansugende fuldhydrauliske stempelpumpe.<br />
forbindelse med afbrænding af kullene.<br />
Røgen passerer først et elfi lter,<br />
hvor mere end 99 procent af fl yveasken<br />
bliver opsamlet. Flyveasken<br />
bliver anvendt i cement- og betonindustrien<br />
eller til vejbygning. Der<br />
produceres omkring 10 tons fl yveaske<br />
i timen ved fuld produktion.<br />
Fra elfi lteret fortsætter røgen videre<br />
til afsvovlingsanlægget, hvor den<br />
bliver »vasket« med en blanding af<br />
kalk og vand. Inde i afsvovlingsanlægget<br />
sker en række kemiske reaktioner,<br />
som omdanner svovlen og<br />
kalken til gips. Gipsen er af en så fi n<br />
og ensartet kvalitet, der gør den velegnet<br />
til fabrikation af gipsplader.<br />
Den årlige gipsproduktion løber op i<br />
omkring 10.000 tons, som bliver<br />
solgt til byggeindustrien.<br />
-Men for at opnå denne høje gipskvalitet<br />
er det nødvendigt at fjerne<br />
urenheder fra gipsen, hvorved man<br />
teknisk nyt nr. 6 - 2006<br />
▲
20<br />
Hydraulik, pneumatik, vakuum & kompressorer<br />
Små pumper & kompressorer<br />
...til luft, gas & væsker<br />
Slange- og rørmontage. Komplet montage af<br />
hydrauliske anlæg. Opstart og indjustering<br />
Service, fejlfi nding/reparation, måleopgaver<br />
– vort rullende værksted er klar!<br />
NYHED: Rørbukning udføres på 3-akset CNCstyret<br />
bukker. Rørafslutning efter ønske.<br />
Store og små serier.<br />
www.reciprotor.dk<br />
5475 7545<br />
Den hydrauliske styreenhed.<br />
får et gipsrestprodukt, som ikke<br />
umiddelbart kan anvendes - nemlig<br />
den forudskilte gips - også kaldet<br />
FUG, fortæller Ole Fuglsbjerg, der er<br />
vedligeholdsmester på Energi E2 A/S<br />
Stigsnæsværket.<br />
Det lukkede kredsløb<br />
-Derfor gik vi i tænkeboks for at fi nde<br />
ud af, hvad vi skulle stille op med<br />
FUG’en, fortæller Ole Fuglsbjerg videre.<br />
-Ved at kunne udnytte det forudskilte<br />
gips kunne vi så at sige lukke sløjfen<br />
på værket og tale om et ægte<br />
recyclinganlæg. Alt hvad der kommer<br />
ind i den ene ende bruges og<br />
udnyttes til fulde. De restprodukter,<br />
der ikke genanvendes i processen,<br />
kan udnyttes andetsteds.<br />
FUG-anlægget<br />
Og med det in mente kom Stigsnæsværket<br />
frem til et FUG-anlæg.<br />
-Det har dog ikke været en proces<br />
uden problemer, fortæller Ole Fuglsbjerg.<br />
-Vi er det første værk i Danmark, der<br />
har udviklet et sådant anlæg og har<br />
derfor ikke haft nogle referencesystemer,<br />
vi kunne læne os op af. Vi<br />
havde dog en helt klar ide om, hvordan<br />
det skulle fungere og vi kontaktede<br />
ABS Scanpump A/S, der har<br />
leveret det samlede anlæg.<br />
-Normalt er konsistensen på FUG’en<br />
ret klæg - det minder faktisk mest af<br />
alt om kokasser, smiler Ole Fuglsbjerg.<br />
Og sådan et materiale kan være<br />
svært at håndtere, netop fordi det<br />
klæber til alt, hvilket kræver et solidt<br />
og pålideligt system, der netop kan<br />
håndtere dette klæge materiale<br />
uden problemer.<br />
Det samlede system består af en<br />
silo, pumpe og hydraulikenhed.<br />
teknisk nyt nr. 6 - 2006
Silo<br />
FUG’en tømmes i en stor silo, der er<br />
delvist nedsunket under grundniveau.<br />
Indvendig i siloen er der monteret<br />
en grovrist med en maskevidde<br />
på 400 x 400 mm, der fjerner de største<br />
fremmedlegemer og partikler. I<br />
bunden af siloen sidder to store<br />
transportsnegle, der fører FUG’en<br />
videre til pumpen.<br />
Pumpen<br />
Systemets pumpe er en selvansugende<br />
fuldhydraulisk stempelpumpe<br />
med to cylindre med tallerkenventilsystem.<br />
Pumpen, der er en<br />
Schwing pumpe KSP 12HDV (K), er<br />
særdeles velegnet til pumpning af<br />
medier med et højt tørstofi ndhold.<br />
En kontinuerlig adskillelse mellem<br />
suge- og trykside af pumpen giver et<br />
jævnt fl ow.<br />
Når pumpecylinderen når sine endepositioner,<br />
foregår omstillingen<br />
hurtigt i tre på hinanden følgende<br />
trin:<br />
1. De åbne suge- og trykventiler<br />
lukkes hydraulisk.<br />
2. Pumpecylinderen begynder sin<br />
bevægelse i den modsatte retning.<br />
3. De indtil nu lukkede suge- og<br />
trykventiler åbnes hydraulisk, når<br />
teknisk nyt nr. 6 - 2006<br />
Hydraulik, pneumatik, vakuum & kompressorer<br />
Det hele set lidt fra oven. Til højre ses siloen og til venstre pumpen. Grunden til, at<br />
forbindelsen mellem silo og pumpe mangler, er lidt småproblemer med fi lteret mellem<br />
de to enheder.<br />
trykket på begge sider af ventilerne<br />
er lige stort.<br />
Pumpen pumper således FUG’en fra<br />
siloen videre i det lukkede kredsløb<br />
via rørledningen til første sal, hvor<br />
den fordeles til fi re store kulmøller<br />
via fi re taktventiler.<br />
Hydraulikenhed<br />
Både silo, fødesnegl, pumpe samt<br />
21<br />
▲
22<br />
Hydraulik, pneumatik, vakuum & kompressorer<br />
taktventiler drives af en stor hydraulikenhed,<br />
der ligeledes er leveret af<br />
ABS Scanpump A/S.<br />
Hydraulikanlægget (75 kW, 500V/50<br />
hZ) omfatter således den samlede<br />
styring af FUG-anlægget. Anlægget<br />
består af to kabinetter, hvoraf et<br />
skab indeholder effektdelen og det<br />
andet styringsdelen. Processtyringen<br />
- baseret på en Siemens S7 PC<br />
- er opbygget med Profi bus kommunikation<br />
til værkets eksisterende<br />
SRO-system.<br />
Sekundært hjælpeanlæg<br />
-Vi omtaler FUG-anlægget som et<br />
sekundært hjælpeanlæg, fortæller<br />
Ole Fuglsbjerg. Det har ikke en vital<br />
funktion for værkets drift - som sagtens<br />
kan levere strøm uden hjælpeanlægget.<br />
Men det har en stor betydning<br />
for reduceringen af affaldsprodukter.<br />
Ved fuld produktion kan FUG-anlægget<br />
håndtere omkring 20 tons<br />
forudskilt gips om dagen.<br />
-Eftersom det er et forholdsvis nyinstalleret<br />
anlæg, er vi stadig i opstartsfasen,<br />
fortæller Ole Fuglsbjerg<br />
videre.<br />
-Det vi troede ville blive den største<br />
udfordring, var at pumpe FUG’en de<br />
Herefter føres kullet med FUG’en videre til kulmøllen,<br />
hvor det hele males til støv, inden det brændes.<br />
Kulføderen. FUG’en tilsættes kullet gennem det gule rør i små klatter direkte i kulføderen.<br />
Der bliver blandet omkring fi re procent FUG i det samlede kulforbrug.<br />
20 meter op til første salen til kulmøllerne.<br />
Men det har vist sig at være en<br />
problemfri proces. Det som har voldt<br />
os grå hår er ganske simpelt transporten<br />
af FUG’en fra siloen til pumpen,<br />
hvilket også er grunden til, at<br />
forbindelsen mellem silo og pumpe<br />
mangler. Dette er således vores store<br />
indsatsområde pt.<br />
FUG’ens videre vej i systemet<br />
Som sagt pumper stempelhydraulikpumpen<br />
FUG’en videre i systemet<br />
via store rør - der er et slags lukket<br />
transportbånd - direkte til kulføderne.<br />
Her doseres små klatter af FUG<br />
direkte ned i kulføderne og bliver<br />
blandet med det nyankomne kul lidt<br />
ad gangen.<br />
-Det er ikke muligt bare at dosere<br />
uhæmmet, fortæller Ole Fuglsbjerg<br />
videre. Igen på grund af FUG’ens<br />
meget klæge konsistens. Kullet ville<br />
bare klistre til FUG’en, som så ikke<br />
vil blive opblandet optimalt.<br />
-Vi har beregnet, at det mest optimale<br />
er at blande omkring fi re procent<br />
FUG i det samlede kulforbrug,<br />
siger Ole Fuglsbjerg.<br />
teknisk nyt nr. 6 - 2006
Fra kulføderne føres FUG’en og kullet<br />
videre til kulmøllerne, hvor det<br />
bliver knust til støv, som <strong>her</strong>efter<br />
blæses ind i kedlens fyrrum gennem<br />
brændere. Her bliver kulstøvet - med<br />
de omkring fi re procent FUG - antændt,<br />
og kedlen bliver opfyldt af et<br />
fl ammehav. Væggene i kedlen er opbygget<br />
af rør, hvori der strømmer<br />
vand. Den høje temperatur inde i<br />
kedlen omdanner vandet til højtryksdamp,<br />
som ledes videre til turbinen.<br />
Dampens høje tryk får turbinen<br />
til at rotere med 3.000 omdrejninger<br />
i minuttet. Turbinene er via<br />
turbineakslen forbundet med generatoren,<br />
der fremstiller elektricitet.<br />
Inden elektriciteten kommer ud på<br />
højspændingsnettet passerer den<br />
en transformator, der transformerer<br />
den op fra 18 kV til 132 kV.<br />
Andre muligheder<br />
-FUG-anlægget er sådan set designet<br />
til også at kunne håndtere andre<br />
materialer end den forudskilte gips.<br />
Og det har også en langt større kapacitet,<br />
end en fuld produktion af<br />
FUG kræver. Det er så at sige overdimensioneret,<br />
siger Ole Fuglsbjerg.<br />
Og han forsætter:<br />
-Tanken var, at vi på den måde kun-<br />
teknisk nyt nr. 6 - 2006<br />
Turbinen.<br />
Forøg sikkerheden &<br />
reducer støj og luftforbrug<br />
AVS Danmark ApS mail@avsdanmark.dk<br />
Skelvej 18 Tel. +45 46 56 43 43 www.avsdanmark.dk<br />
DK-2640 Hedehusene Fax +45 46 59 01 43 VAT no. 79 29 32 10<br />
Hydraulik, pneumatik, vakuum & kompressorer<br />
ne aftage affaldsstoffer fra eksempelvis<br />
andre værker - eller i fremtiden<br />
måske ligefrem helt andre produkter<br />
såsom benmel. Dog kræver<br />
en sådan anvendelse af fremmedelementer<br />
i et lukket system et stort<br />
analysearbejde. Dertil skal det siges,<br />
at en sådan anvendelse ville kræve<br />
godkendelse fra amtet og er således<br />
ikke på tale lige nu, men hvem ved<br />
hvad fremtiden bringer?<br />
-Systemet er i hvert fald fremtidssikret,<br />
slutter Ole Fuglsbjerg.<br />
■<br />
Et bedre arbejdsmiljø giver gladere og<br />
raskere medarbejdere - og bedre resultater<br />
Silvents verdenspatenterede blæsemundstykker er i dag et<br />
velkendt begreb over hele verden. Silvents produkter eliminerer<br />
skadelig trykluftsstøj, sparer energi og opfylder alle højt stillede<br />
krav for sikkerhed.<br />
Trykluft er en kilde der indeholder store mængder af energi.<br />
Bruges den ikke med omtanke kan det forårsage alvorlige<br />
personskader. Silvents sikkerhedsdyser er designet så de aldrig<br />
kan blokeres 100% af en hånd eller anden kropsdel. Det<br />
maksimale tryk der kan samles, kan aldrig overstige 30 psi/ 210<br />
kPa.<br />
Trykluftstøj forårsager utrolig mange høreskader. Iflg. en<br />
amerikansk undersøgelse er helt op til 80% af alle høreskader i<br />
industrien forårsaget af trykluftstøj.<br />
Vi stiller os gerne til rådighed for en demonstration eller hjælper<br />
med at løse et konkret støjproblem. For yderligere information se<br />
www.avsdanmark.dk eller ring til os på 46 56 43 43.<br />
23
