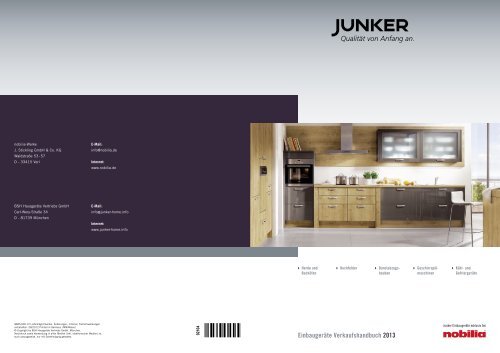

E inbaugeräte Verkaufshandbuch 2013 - Junker

nobilia-Werke

J. Stickling GmbH & Co. KG

Waldstraße 53 - 57

D - 33415 Verl

BSH Hausgeräte Vertriebs GmbH

Carl-Wery-Straße 34

D - 81739 München

Q8ASJU0112 Liefermöglichkeiten, Änderungen, Irrtümer, Farb schwankungen

vorbehalten. 08/2012 Printed in Germany. (MM/Weber)

© Copyright by BSH Hausgeräte Vertriebs GmbH, München.

Nachdruck sowie Verwendung in allen Medien (inkl. elektronischer Medien) ist,

auch auszugsweise, nur mit Genehmigung gestattet.

E-Mail:

info@nobilia.de

Internet:

www.nobilia.de

E-Mail:

info@junker-home.info

Internet:

www.junker-home.info

��

��

��

Herde und

Backöfen

Kochfelder Dunstabzugshauben

Einbaugeräte Verkaufshandbuch 2013

Geschirrspülmaschinen

Kühl- und

Gefriergeräte

Junker Einbaugeräte exklusiv bei

Herzlich willkommen bei Junker!

Hervorragende Qualität und hoher

Bedienkomfort – damit überzeugen

die Einbaugeräte von Junker jeden

Tag aufs Neue. Die exklusive Partnerschaft

mit nobilia als renommiertem

Hersteller von Küchenmöbeln verbindet

leistungsstarke Küchentechnik

mit stilvollem Design.

Ausgezeichnet mit dem Gütesiegel der

Deutschen Gütegemeinschaft Möbel

steht nobilia für höchste Qualitätsstandards.

Hier werden Küchenträume

wahr: mit hochwertigen Produkten und

bestem Service.

2 3

Für alle Fragen zu den Geräten von

Junker, einzelnen Ersatzteilen und

Zubehör steht jederzeit kompetente

Beratung zur Verfügung. Unser

zuverlässiger Kundendienst hilft

gerne schnell und unkompliziert

weiter. Mehr Informationen hierzu

finden Sie auf den Seiten 30 – 31.

Inhalt

Kochen

Einbau-Elektroherde 6 – 7

Sonderzubehör Herde, Backöfen und Kochfelder 7

Elektrokochfelder 8 – 9

Einbau-Elektrobacköfen 10 – 11

Autarkes Induktions-Kochfeld 12

Autarke Elektro-Kochfelder 12 – 13

Autarke Gas-Kochfelder 14

Mikrowellengeräte 15

Wandessen 16 – 19

Flachschirmhaube 19

Geschirrspülen

Geschirrspülmaschinen 22 – 23

Kühlen

Kühl- und Gefriergeräte 26 – 29

Sonstiges

Garantie & Service 30 – 31

Junker Einbaugeräte Verkaufshandbuch Herde und Backöfen

Mehr Freude am Kochen.

Mit den Herden, Backöfen, Kochfeldern und Dunstabzugshauben von Junker.

Wer in der Küche Wert auf Qualität

legt, vertraut nur besten Zutaten –

wie der Induktionstechnik von Junker.

Schnelles und punktgenaues Erhitzen

verteilt die Wärme gleichmäßig im

gesamten Topf – und nirgendwo sonst.

Für mehr Sicherheit, Komfort und

Energieeffizienz beim Kochen.

Weil bei Junker auch das Auge mitkocht,

gibt es Glaskeramik-Kochfelder wahlweise

im rahmenlosen Design oder mit

flachem Edelstahlrahmen. Darüber hinaus

überzeugen die Kochfelder durch

innovative Doppelkreis-Kochzonen und

einer zuschaltbaren Bräterzone.

Effektiv und leise befreien Dunstabzugshauben

von Junker die Luft von

unangenehmen Küchendämpfen und

sorgen so für ein angenehmes Klima.

Zur Wahl stehen Modelle mit Umluftoder

Abluftsystem – für jede Küche

die passende Lösung.

Leistungsstark und edel – das sind die

Backöfen von Junker. Wer das Backen

liebt, wird von den Resultaten begeistert

sein. In Sachen Design überzeugen

die Herde und Backöfen von Junker

mit einem hochwertigen Stangengriff

aus Edelstahl.

4 5

Für jedes Gericht

die richtige Heizart.

Mit Herden und

Backöfen von Junker.

Machen Lust aufs

Kochen. Die Koch-

felder von Junker.

Für reine Luft und klare

Sicht in der Küche.

Die Dunstabzugshauben

von Junker.

Mehrwert ist mehr wert.

Umluft

Die klassische Heizart für gleichmäßige

Hitze auch auf 2 Ebenen.

Umluftgrill

Gezielte Hitze von allen Seiten.

Grill und Gebläse werden

abwechselnd geschalten.

Unterhitze

Getrennt schaltbar, z.B. für

Kuchenböden mit saftigem Belag.

Ober-/Unterhitze

Das bewährte Programm für

traditionelle Gerichte.

Großflächengrill

Sorgt für eine schnelle Poren-

schließung von Brat- und Backgut,

so bleiben z.B. Steaks zart und saftig.

Kleinflächengrill

Zum Grillen und Überbacken von

kleinen Portionen.

Pyrolyse

Pyrolyse – sparen Sie sich mühsames Scheuern.

Ein Tastendruck genügt und die Selbstreinigung

heizt den Backofen auf bis zu 500 °C

auf. Verschmutzungen zerfallen zu Asche –

nur noch mit einem Tuch wegwischen, fertig.

KATALYSE

Katalyse – deutlich weniger Backofen reinigen.

Der Backofen reinigt schwer zugängliche

Bereiche wie Decke, Seitenwände und

Rückwand durch ein spezielles katalytisches

Email annähernd selbst: Er saugt Fettspritzer

wie ein Löschblatt auf und baut sie ab.

Junker Einbaugeräte Verkaufshandbuch Einbau-Elektroherde / Sonderzubehör

Herde

Einbau-Elektroherde

6 7

JH 11AB50 JH 13AB50 JH 23UB50

Einbau-Elektroherd Einbau-Elektroherd Einbau-Elektroherd

DESIGN Edelstahl Edelstahl Edelstahl

AUSStAttUNG Backofensystem mit 2 Betriebsarten,

regelbar von 50°C bis 250°C:

n Ober-/Unterhitze

KOMFORt

LEIStUNG +

MASSE

NEU

ENERGIE-

EFFIZIENZ-

KLASSE

A

n Oberhitze

n Abnehmbare Backofentür für leichte

Reinigung

n Glattes, kratz- und schlagbeständiges

Email im Backofeninnenraum

n Glattes Backrohr mit abnehmbarem

Einhängegestell mit 4 Einschubebenen

n Backofenbeleuchtung: 40 W

n Kontrolllampe für den Backofen

n Kontrolllampe für das Kochfeld

n Zubehör: 1 großflächiges Aluminiumbackblech,

1 glanzverchromter Bratrost

n Sonderzubehör: siehe Seite 7

n Anschlusswert: 220 – 240 V / 9,8 kW

n Einbaumaße (H x B x T):

60,0 x 56,0 x 55,0 cm

n Gerätemaße (H x B x T):

59,5 x 59,5 x 54,8 cm

Backofensystem mit 4 Betriebsarten,



n Umluft

n Umluftgrill

n Großflächengrill

n Abnehmbare Backofentür für

leichte Reinigung











n Anschlusswert:

220 – 240 V / 10,0 kW


60,0 x 56,0 x 55,0 cm


59,5 x 59,5 x 54,8 cm

* 10 % sparsamer (0,89 kWh) als der Grenzwert (0,99 kWh) zur Energie-Effizienzklasse A (gemessen nach EN50304).

NEU

ENERGIE-

EFFIZIENZ-

KLASSE

A

ENERGIE * ENERGIE-

ENERGIE *

EFFIZIENZ-

KLASSE

NEU

– 10 %

– 10 %




n Unterhitze

n Umluft

A

n Umluftgrill


n Kleinflächengrill

n Voll versenkbare Bedienknebel

n Elektronik-Uhr mit einstellbarer Kindersicherung

n Abnehmbare Backofentür für

leichte Reinigung








n Zubehör: 1 großflächige Universalpfanne,



n Anschlusswert:

220 – 240 V / 10,0 kW


60,0 x 56,0 x 55,0 cm


59,5 x 59,5 x 54,8 cm

Sonderzubehör

Einbau-Elektroherde / Einbau-Elektrobacköfen

Best.-Nr. Artikel Geeignet für

JZ 11BA11 Backblech Alu JH* und JB* außer JB 23PQ50

JZ 11BE11 Backblech, emailliert JH* und JB* außer JB 23PQ50

Gas-Kochfelder

Best.-Nr. Artikel Geeignet für

JZ 2260 X1 Düsensatz Flüssiggas G30/50 mbar

(Deutschland)

JG 17BB50 und JG 16BB50

Junker Einbaugeräte Verkaufshandbuch Elektro-Kochfelder

Kochfelder

Elektro-Kochfelder

8 9

60 60 60 60

JE 16AH50 JE 26DH10 JE 36DH51 JE 36FH51

Kochfeld Glaskeramik-Kochfeld Glaskeramik-Kochfeld Glaskeramik-Kochfeld

DESIGN Edelstahl Rahmenlos Mit Edelstahlrahmen Mit Edelstahlrahmen

AUSStAttUNG Edelstahl-Kochfeld mit 4 Guss-Kochplatten:

n 2 stufenlos regelbare Schnellkochplatten

n 2 stufenlos regelbare Normalkochplatten

Glaskeramik-Kochfeld

mit 4 Blitzkochzonen:

n 2 x Ø 18 cm, 2,0 kW

n 2 x Ø 14,5 cm, 1,2 kW

KOMFORt n Passend für alle Junker Einbau-Elektroherde n Stufenlos regelbar

LEIStUNG +

MASSE



4,0 x 56,0 x 49,0 cm

n Gerätemaße (B x T):

58,0 x 51,0 cm

n Passend für alle Junker Einbau-Elektroherde



3,9 x 56,0 x 50,0 cm


59,2 x 52,2 cm



n 2 x Ø 18 cm, 2,0 kW

n 2 x Ø 14,5 cm, 1,2 kW

n Stufenlos regelbar

n Restwärmeanzeige für jede Kochzone




4,1 x 56,0 x 50,0 cm


57,5 x 51,5 cm



n 1 x Ø 17/26,5 cm, 1,6 / 2,4 kW Bräterzone

n 1 x Ø 12/21 cm, 0,75 / 2,2 kW Zweikreiszone

n 2 x Ø 14,5 cm, 1,2 kW

n Stufenlos regelbar





4,1 x 56,0 x 50,0 cm


57,5 x 51,5 cm

Pflegetipps für Junker

Glaskeramik-Kochfelder.

Wenn ein abgekühltes Kochfeld

nach jeder Benutzung gesäubert

und abgetrocknet wird, können sich

Verschmutzungen erst gar nicht

fest einbrennen. Keine Stahlwolle,

Putzschwämme oder Scheuerpulver

benutzen – das Kochfeld wird damit

unnötig zerkratzt! Die Reinigung

geht ganz einfach: Bei leichter

Verschmutzung genügt ein feuchtes

Tuch mit Spülmittellauge, Kalkflecken

beseitigt man mit ein paar

Spritzern Essig im Wischwasser.

Starke Verschmutzung entfernt

man mit einem unverdünnten

Spezialreiniger (z.B. Cerafix),

dessen regelmäßige Anwendung

auch den Einbrennschutz verstärkt.

Junker Einbaugeräte Verkaufshandbuch Einbau-Elektrobacköfen

Backöfen

Einbau-Elektrobacköfen

10 11

JB 11AB50 JB 13AB50 JB 23UB50 JB 23UK50 JB 23PQ50

Einbau-Elektrobackofen Einbau-Elektrobackofen Einbau-Elektrobackofen Einbau-Elektrobackofen Einbau-Elektrobackofen

DESIGN Edelstahl Edelstahl Edelstahl Edelstahl Edelstahl

AUSStAttUNG Backofensystem mit 2 Betriebsarten,


n Ober/-Unterhitze

KOMFORt

LEIStUNG +

MASSE

NEU

ENERGIE-

EFFIZIENZ-

KLASSE

A

n Oberhitze


Reinigung




Einhängegestell (mit 4 Ebenen)







n Anschlusskabel mit Stecker


57,5 – 59,7 x 56,0 x 55,0 cm


59,5 x 59,5 x 54,8 cm




n Unterhitze

n Umluft

n Umluftgrill




Reinigung













57,5 – 59,7 x 56,0 x 55,0 cm


59,5 x 59,5 x 54,8 cm

* 10 % sparsamer (0,89 kWh) als der Grenzwert (0,99 kWh) zur Energie-Effizienzklasse A (gemessen nach EN50304).

NEU

ENERGIE-

EFFIZIENZ-

KLASSE

A

ENERGIE

– 10 %

*

NEU




n Unterhitze

n Umluft

ENERGIE-

EFFIZIENZ-

KLASSE

A

n Umluftgrill

ENERGIE

– 10 %






Reinigung













57,5 – 59,7 x 56,0 x 55,0 cm


59,5 x 59,5 x 54,8 cm

*

ENERGIE-

EFFIZIENZ-

KLASSE

A




n Unterhitze

n Umluft

ENERGIE

– 10 %

n Umluftgrill

* KATALYSE




n Selbstreinigende Decke, Rückwand

und Seitenwände (Katalyse)



n Elektronik-Uhr mit einstellbarer

Kindersicherung


Reinigung











57,5 – 59,7 x 56,0 x 55,0 cm


59,5 x 59,5 x 54,8 cm

NEU




n Unterhitze

n Heißluft

ENERGIE-

EFFIZIENZ-

KLASSE

A

n Umluftgrill


Pyrolyse

n Voll versenkbarer Bedienknebel

n Selbstreinigung durch Pyrolyse





Reinigung










57,5 – 59,7 x 56,0 x 55,0 cm


59,5 x 59,5 x 51,5 cm

Junker Einbaugeräte Verkaufshandbuch Autarke Elektro-Kochfelder

Kochfelder

Autarke Elektro-Kochfelder

12 13

60 60 60 60 60

JR 16AK50 JR 36DK50 JR 36Dt50 JR 36Ft50 JI 36Gt50

Autarkes Elektro-Kochfeld Autarkes Elektro-Kochfeld,

Glaskeramik

DESIGN Edelstahl mit integrierten

Kochstellenreglern

AUSStAttUNG 4 Guss-Kochplatten:

KOMFORt

LEIStUNG +

MASSE

n 2 x Ø 18 cm, 2,0 kW

n 2 x Ø 14,5 cm, 1,5 kW

n Kochstellenregler seitlich

n Stufenlos regelbare Schnell-Kochplatten

n Betriebsanzeigenleuchte

n Anschlusswert: 230 V / 7,0 kW


5,3 x 56,0 x 49,0 cm


58,0 x 51,0 cm

Mit Edelstahlrahmen und

integrierten Kochstellenreglern

4 Blitz-Kochzonen:

n 2 x Ø 18 cm, 2,0 kW

n 2 x Ø 14,5 cm, 1,2 kW

n In 9 Stufen regelbare Kochzonen




4,7 x 56,0 x 50,0 cm


57,6 x 51,8 cm

Autarkes Elektro-Kochfeld,

Glaskeramik



4 Blitz-Kochzonen:

n 1 x Ø 21 cm, 2,2 kW

n 1 x Ø 18 cm, 2,0 kW

n 2 x Ø 14,5 cm, 1,2 kW

n Elektronische Ankochautomatik

n TouchControl

n Digitale Anzeige der Kochstufen

n 2-stufige Restwärmeanzeige für

jede Kochzone

n Hauptschalter mit Stoppfunktion

n Kindersicherung

n Automatische Sicherheitsabschaltung

n Betriebsanzeigelampe



4,7 x 56,0 x 50,0 cm


57,5 x 51,5 cm

Autarkes Elektro-Kochfeld,

Glaskeramik



4 HighSpeed-Kochzonen:

n 1 x Ø 17/26,5 cm, 1,8/2,6 kW Bräterzone

n 1 x Ø 12/21 cm, 0,75/2,2 kW Zweikreiszone

n 2 x Ø 14,5 cm, 1,2 kW

n Elektronische Ankochautomatik

n TouchControl



jede Kochzone







4,7 x 56,0 x 50,0 cm


57,5 x 51,5 cm

Induktion

Autarkes Induktions-Kochfeld,

Glaskeramik



4 Induktions-Kochzonen:

n 2 Kochzonen Ø 14,5 cm, 1,4 kW

(Powerstufe 1,8 kW)

n 2 Kochzonen Ø 18 cm, 1,8 kW

(Powerstufe 2,5 kW)

n TouchControl mit Timer

n Kurzzeitwecker



jede Kochzone


n Powermanagement






5,3 x 56,0 x 49,0 cm


57,5 x 50,5 cm

Junker Einbaugeräte Verkaufshandbuch Autarke Gas-Kochfelder / Einbau-Mikrowellengerät

Kochfelder

Autarke Gas-Kochfelder

60 70

JG 16BB50 JG 17BB50

Autarkes Gas-Kochfeld Autarkes Gas-Kochfeld

DESIGN Edelstahl Edelstahl

AUSStAttUNG 4 Kochstellen-Brenner:

KOMFORt

LEIStUNG +

MASSE

n 1 Starkbrenner 3,0 kW

n 1 Sparbrenner 1,0 kW

n 2 Normalbrenner 1,7 kW

n Einhändig bedienbare elektrische

Taktfunken zündung

n Sicherung gegen unabsichtliches

Ausströmen von Gas

(thermoelektrische Zündsicherung)

n Stahltopfträger mit Gummifüßen

n Auf Erdgas voreingestellt (20 mbar),

auf Flüssiggas umstellbar

n Sonderzubehör:

Düsensatz Flüssiggas 50 mBar,

Bestellnummer: JZ 2260 X1

n Anschlusswert Gas: 7,4 kW


4,5 x 56,0 x 48 – 49,0 cm


58,2 x 52 cm

n Anschlusskabel 100 cm

5 Kochstellen-Brenner:

n 1 Starkbrenner 3,0 kW

n 1 Wok-Brenner 4,0 kW

n 1 Sparbrenner 1,0 kW

n 2 Normalbrenner 1,7 kW

n Einhändig bedienbare elektrische

Taktfunken zündung

n Sicherung gegen unabsichtliches

Ausströmen von Gas

(thermoelektrische Zündsicherung)

n Stahltopfträger mit Gummifüßen

n Auf Erdgas voreingestellt (20 mbar),

auf Flüssiggas umstellbar

n Sonderzubehör:

Düsensatz Flüssiggas 50 mBar,

Bestellnummer: JZ 2260 X1

n Anschlusswert Gas: 11,4 kW


4,5 x 56,0 x 48 – 49,0 cm


70,2 x 52,0 cm

n Anschlusskabel 100 cm

14 15

Mikrowellengeräte

Einbau-Mikrowellengerät

60

JM 26AA50 JM 16GA50

Mikrowellengerät für den Hochschrank Mikrowellengerät für den Oberschrank

DESIGN Edelstahl Edelstahl

AUSStAttUNG

KOMFORt

LEIStUNG +

MASSE

n 5-stufige Mikrowelle mit passendem

Einbaurahmen 60 cm breit

n Zum Einbau in einen 60 cm breiten

Hochschrank

n Spitzenleistung 900 W

n Leicht-Bedien-Elektronik mit versenk barem

Drehwähler und Kurzhubtasten für

5 Leistungsstufen (900, 600, 360, 180,

90 W) zum Erhitzen, Garen, Erwärmen,

Fortkochen, Auftauen

n Elektronikuhr mit Tageszeitanzeige

n Gewichtsautomatik für

4 Auftau- und 3 Garprogramme

n Memory-Funktion

n Links angeschlagene Tür,

Türöffnung über Taste

n Edelstahl-Garraum mit

Glas-Drehteller 31,5 cm

n 25 l Garraum aus Edelstahl,

Innenbeleuchtung

n Einfache und gebrauchsfreundliche

Bedienung



28 x 51,3 x 40,5 cm

NEU

60

n 5-stufige Mikrowelle mit passendem

Einbaurahmen 60 cm breit

n Zum Einbau in einen 60 cm breiten

Oberschrank

n Spitzenleistung 800 W

n Leicht-Bedien-Elektronik mit versenk barem

Drehwähler und Kurzhubtasten für

5 Leistungsstufen (800, 600, 360, 180,

90 W) zum Erhitzen, Garen, Erwärmen,

Fortkochen, Auftauen

n Grill mit Mikrowellen-Leistungsstufen

360/180/90 W kombinierbar

n Elektronikuhr mit Tageszeitanzeige

n Gewichtsautomatik für

4 Auftau- und 3 Garprogramme

n Memory-Funktion

n Links angeschlagene Tür,

Türöffnung über Taste

n Edelstahl-Garraum mit

Glas-Drehteller 24,5 cm

n 17 l Garraum, Innenbeleuchtung

n Einfache und gebrauchsfreundliche

Bedienung



28 x 45,3 x 32 cm

JM 16AA50 (o. Abb.)

n Ausstattung wie JM16GA50

jedoch ohne Grillfunktion

Junker Einbaugeräte Verkaufshandbuch Dunstabzugshauben

Dunstabzugshauben

Wandesse –

Box / Walmdach

Flachschirmhaube

60

16 17

JD 36AW50 JD 66WW50 JD 69WW50 JD 66BW50 JD 69BW50

Flachschirmhaube Wandesse Wandesse Wandesse Wandesse

DESIGN Silbermetallic Walmdach-Design, Edelstahl Walmdach-Design, Edelstahl Box-Design, Edelstahl Box-Design, Edelstahl

AUSStAttUNG

KOMFORt

LEIStUNG

SONDER-

ZUBEHöR

n Zum Einbau in 60 cm breiten Oberschrank

n Teleskopauszug ohne Blende,

Verblen dung durch originale Lichtleiste

vom Küchen möbel hersteller

n Für Abluft- und Umluftbetrieb

n Lüfterleistung 2-stufig regelbar durch

Wippschalter

n Automatisches Ein- und Ausschalten bei

Betätigung der beweglichen Filterfläche

n Geräuschwerte*

max. Normalstufe:

bei Abluftbetrieb 66 dB (A) re 1 pW

(54 dB (A) re 20 µPa Schalldruck)

bei Umluftbetrieb 70 dB (A) re 1 pW


n Fettfilter mit Sättigungsanzeige,

einfach auswechselbar

n Gleichmäßige, helle Beleuchtung mit

2 x 40 W

n Lüfterleistung*

bei Abluftbetrieb max. 220 m³/h

bei Umluftbetrieb max. 140 m³/h

n JZ 5142 X5 Starterset Umluftbetrieb

n JZ 5200 X0 Fettfilter

* Lüfterleistung nach EN 61591 / Geräuschwerte nach EN 60704-3 und EN 60704-2-13

NEU 60

NEU 90

NEU

60

NEU 90

n Zur Montage an der Wand

n Für Abluft- oder Umluftbetrieb

n Lüfterleistung 3-stufig regelbar

durch Wippenschalter







n Langlebiger, spülmaschinengeeigneter

Metall-Fettfilter


2 x 30 W Halogen-Energiesparlampen























































n JZ 5138 X5 Starterset Umluftbetrieb n JZ 5138 X5 Starterset Umluftbetrieb n JZ 5101 X5 Starterset Umluftbetrieb n JZ 5101 X5 Starterset Umluftbetrieb

Junker Einbaugeräte Verkaufshandbuch Dunstabzugshauben

Dunstabzugshauben

Wandesse –

Kopffrei / Glas

18 19

60 90 60 90

JD 66GW50 JD 69GW50 JD 66SE50 JD 69SE50

Wandesse mit Glasschirm Wandesse mit Glasschirm Wandesse Wandesse

DESIGN Glas-Design, Edelstahl Glas-Design, Edelstahl Schrägesse, Edelstahl Schrägesse, Edelstahl

AUSStAttUNG

KOMFORt

LEIStUNG

SONDER-

ZUBEHöR





n Schnellmontagebefestigung














n JZ 5101 X5

Starterset Umluftbetrieb

* Lüfterleistung nach EN 61591 / Geräuschwerte nach EN 60704-3 und EN 60704-2-13



















n JZ 5101 X5




n Hohe, fein dosierbare Luftleistung

durch Elektronik-Steuerung

n Lüfterleistung 4-stufig (3 Leistungsstufen

und 1 Intensivstufe) regelbar durch

Kurzhubtasten mit 7-Segment-Anzeige

n Intensivstufe mit automatischer Rückstellung

n Automatischer Gebläsenachlauf

n Kraftvolles und leises Gebläse



max. Normalstufe/Intensivstufe:

bei Abluftbetrieb 56/67 dB (A) re 1 pW

(42/53 dB (A) re 20 µPa Schalldruck)

bei Umluftbetrieb 66/72 dB (A) re 1 pW





2 x 20 W Halogen


max. Normalstufe / Intensivstufe

bei Abluftbetrieb 420 / 610 m³/h

bei Umluftbetrieb 280 / 380 m³/h

n JZ 5101 X5




n Hohe, fein dosierbare Luftleistung

durch Elektronik-Steuerung

n Lüfterleistung 4-stufig (3 Leistungsstufen

und 1 Intensivstufe) regelbar durch

Kurzhubtasten mit 7-Segment-Anzeige

n Intensivstufe mit automatischer Rückstellung

n Automatischer Gebläsenachlauf

n Kraftvolles und leises Gebläse

n Extrem geräuscharmer Betrieb durch

spezielle Geräuschdämmung



max. Normalstufe/Intensivstufe:

bei Abluftbetrieb 55/64 dB (A) re 1 pW


bei Umluftbetrieb 66/72 dB (A) re 1 pW





3 x 20 W Halogen


max. Normalstufe / Intensivstufe

bei Abluftbetrieb 430 / 650 m³/h

bei Umluftbetrieb 330 / 440 m³/h

n JZ 5102 X5

Starterset Umluftbetrieb

Glanzleistungen für Zuhause.

Die Geschirrspüler von Junker.

Leistungsstark und flexibel –

Geschirrspüler von Junker brillieren

nicht nur mit glasklaren Resultaten,

sondern glänzen auch durch ihre

perfekte Integration in die Küche.

Damit das Geschirrspülen in jeder

Situation noch leichter von der Hand

geht, bieten variable Einbauhöhen die

passende Lösung für jeden Anspruch.

Zur Wahl stehen Modelle in den Höhen

81,5 und 86,5 cm – für optimalen

Komfort.

Unsere besondere Empfehlung:

Die 86,5 cm hohen Geschirrspüler bieten einen

deutlich größeren Innenraum und mehr Platz für

viele und vor allem große Geschirrteile.

86,5

Einbauhöhe: 86,5 cm Einbauhöhe: 81,5 cm

20 21

Junker Einbaugeräte Verkaufshandbuch Spülmaschinen

Junker Einbaugeräte Verkaufshandbuch Geschirrspülmaschinen

Geschirrspülmaschinen

Geschirrspülmaschinen,

60 cm / 45 cm

22 23

JS 03IN51 JS 04IN51 JS 04VX91 JS 04VN92 JS 04VS90

86,5

86,5

Geschirrspülmaschine Geschirrspülmaschine Geschirrspülmaschine Geschirrspülmaschine Geschirrspülmaschine

DESIGN integrierbar, Bedienblende Edelstahl integrierbar, Bedienblende Edelstahl voll integrierbar hinter einer Möbelfront voll integrierbar hinter einer Möbelfront voll integrierbar hinter einer Möbelfront

AUSStAttUNG

KOMFORt

LEIStUNG +

MASSE

NEU

ENERGIE- 1 ��



ENERGIE- 1 �� Aqua Stop ��


EFFIZIENZ-

EFFIZIENZ-

EFFIZIENZ-

EFFIZIENZ- ��

EFFIZIENZ-

KLASSE

KLASSE

KLASSE

KLASSE

KLASSE

A

NEU A+

NEU A+

NEU A+

A

n 3 Programme: Normal 65 °C, Eco 50 °C,

Vorspülen

n Mehrfach-Wasserschutz

n Dosier Assistent

n Tassenetageren im Oberkorb

n Reiniger-Automatik / Glasschutz-Technik

n Fassungsvermögen: 12 Maßgedecke

n Energielabel: A 1 / A 2

n Energie / Wasser3 pro Jahr:

327 kWh / 4.480 Liter

n Energie / Wasser4 : 1,15 kWh / 16 l

n Programmdauer im Programm Eco 50 °C:

195 min

n Geräuschwerte: 54 dB (A) re 1 pW

n Selbstreinigendes Sieb mit 3-fach Wellen-

Filtersystem

n Von vorne verstellbarer hinterer Gerätefuß

n Regenerier-Elektronik/Durchlauferhitzer

n Elektronische Nachfüllanzeige für

Salz/Klarspüler

n Inkl. Dampfschutz-Blech

n Anschlusswerte: 220 – 240 V / 2,4 kW

n Absicherung mind. 10 A

n Maße (H x B x T): 81,5 x 59,8 x 57,3 cm


Schnell 45 °C, Vorspülen






n Energielabel: A+ 1 / A 2


290 kWh / 3.920 Liter



195 min



Filtersystem





n Inkl. Dampfschutz-Blech




1 Werte gemäß Verordnung (EU) 1059/2010.

2 Trocknungs-Effizienzklasse.

3 Verbrauch pro Jahr bei 280 Standardreinigungszyklen Kaltwasserbefüllung

(beim Energieverbrauch: inkl. Verbrauch der Betriebsarten mit geringer Leistungsaufnahme).

4 Verbrauch pro Spülgang Kaltwasserbefüllung (beim Energieverbrauch: inkl. Verbrauch der Betriebsarten mit geringer

Leistungsaufnahme). Tatsächlicher Verbrauch bei Energie-/Wasserverbrauch abhängig von der Art der Nutzung des Gerätes.

n Bedienblende in der Oberseite der Innentür



n Akustisches Programmende-Signal








290 kWh / 3.920 Liter



195 min



Filtersystem








JS 04VN91 (o. Abb.)

n Gerätehöhe 81,5 cm

n Ausstattung wie JS 04VX91

NEU


n 4 Programme: Intensiv 70 °C, Normal 65 °C,

Eco 50 °C, Schnell 45 °C

n Sonderfunktion: halbe Beladung


n Aqua Stop mit Garantie








290 kWh / 3.300 Liter

n Energie / Wasser4 : 1,02 kWh / 11,8 l


195 min



Filtersystem



n Schonende Geschirrtrocknung durch

Wechselspül-Technik






Duo Power




n Dosier Assistent / Beladungssensor


n Programmstatus-Anzeige (LED)

n Vario-Korbsystem

n Variabler Besteckkorb im Unterkorb




n Energielabel: A 1 / A 2

45


249 kWh / 3.640 Liter



170 min


n Servoschloss ®

n Duo-Power Sprüharme im Oberkorb

n Selbstreinigendes Sieb mit

3-fach Wellen-Filtersystem


n Regenerier-Elektronik/Heizpumpe

n Schonende Geschirrtrocknung durch

Wechselspül-Technik





n Maße (H x B x T): 81,5 x 44,8 x 55,0 cm

Junker Einbaugeräte Verkaufshandbuch Kühl- und Gefriergeräte

Frische für jeden Tag.

Die Kältegeräte von Junker.

ENERGIE-

EFFIZIENZ-

KLASSE

A+

Die Kältegeräte von Junker stellen nicht

nur Lebensmittel kalt, sondern senken

auch einen hohen Energieverbrauch.

Und das dank Energie-Effizienzklasse A+.

Das heißt: optimale Lagerung bei

niedrigen Stromkosten. Denn ein Gerät

dieser Klasse verbraucht ein Fünftel

weniger Energie als ein vergleichbares

Gerät der Effizienzklasse A. Damit

schonen Kältegeräte von Junker nicht

nur den Geldbeutel, sondern auch die

Umwelt. Und das jeden Tag aufs Neue.

24 25

Durchschnittlicher Energieverbrauch

in deutschen Haushalten (in %). 1

10 % Kleine Hausgeräte, 21 % Kühlen und Gefrieren,

9 % Kochen und Backen, 4 % Waschen, 3 % Trocknen,

3 % Geschirrspülen

8 % Beleuchtung, 2 % Elektrische Heizungssysteme,

3 % Warmwasser – Küche, 10 % Warmwasser – Bad

7 % Fernsehen, Hifi, 14 % Sonstige Geräte

1 Quelle: VDeW, Deutsche Haushalte.

Junker Einbaugeräte Verkaufshandbuch Kältegeräte

Kältegeräte

Kühlschränke

Gefrierschrank

ENERGIE-

EFFIZIENZ-

KLASSE

A+ 880

ENERGIE-

EFFIZIENZ-

KLASSE

A+ 880

26 27

ENERGIE-

EFFIZIENZ-

KLASSE

A+ 1025

ENERGIE-

EFFIZIENZ-

KLASSE

A+ 1225

JC 20GB20 JF 20GB20 JC 30GB20 JC 40GB20

Einbau-Kühlschrank Einbau-Gefrierschrank Einbau-Kühlschrank Einbau-Kühlschrank

DESIGN integrierbar integrierbar integrierbar integrierbar

AUSStAttUNG

KOMFORt Oben 1 :

n Nischenhöhe 880 mm

n Zum Einbau hinter die Tür eines

Hochschranks

n Nutzinhalt Kühlen 114 Liter (151 Liter),

Gefrieren 17 Liter

n -Gefrierraum - 18 °C und tiefer

n Gefriervermögen: 2 kg/24 Std.

n Lagerzeit bei Störungen: 10 Std.

n Pizzagerechtes Gefrierfach

Unten:

n Pflegeleichter, heller Innenraum

n Vollautomatisches Abtauen im Kühlraum

n 3 (4) Abstellflächen aus Sicherheitsglas,

davon 2 (3) höhenverstellbar

n Transparenter Gemüsebehälter

mit Wellenboden

n Innenraumbeleuchtung

n T üranschlag rechts, wechselbar

n Schleppscharnier

n Energieverbrauch in 365 Tagen:

201 kWh (128 kWh)*

n Energieverbrauch in 24 Stunden:

0,550 kWh (0,350 kWh)

n Geräuschwert: 39 (34) dB (A) re 1 pW



Hochschranks

n Nutzinhalt 96 Liter

n Super-Gefrieren mit Eingefrierautomatik




n 4 transparente Gefriergutschubladen

n Taste mit gelber Kontrollleuchte für

max. Gefrierleistung

n Rote Warnleuchte für unzulässigen

Temperaturanstieg

n Gefriergutkalender




203 kWh*


0,555 kWh

n Geräuschwert: 36 dB (A) re 1 pW



Hochschranks



Oben 1 :





Unten:











206 kWh (133 kWh)*


0,562 kWh (0,362 kWh)




Hochschranks



Oben 1 :





Unten:











234 kWh (138 kWh)*


0,640 kWh (0,378 kWh)


LEIStUNG n Anschlusswerte: 220 – 240 V / 90 W n Anschlusswerte: 220 – 240 V / 90 W n Anschlusswerte: 220 – 240 V / 90 W n Anschlusswerte: 220 – 240 V / 90 W

JC 20KB20 (o. Abb.)

n Ausstattung wie JC 20GB20,

jedoch ohne -Gefrierraum

Werte in ( ) gelten für Modell JC 20KB20

1 Gilt nur für Modelle mit Gefrierfach.

* Auf Basis der Ergebnisse der Normprüfung über 24 Std. Tatsächlicher Verbrauch abhängig von Nutzung/Standort des Gerätes.




Werte in ( ) gelten für Modell JC 30KB20




Werte in ( ) gelten für Modell JC 40KB20

Junker Einbaugeräte Verkaufshandbuch Kältegeräte

Kältegeräte

Kühl-Gefrier-Kombinationen

Kühl-Gefrier-Automaten

ENERGIE-

EFFIZIENZ-

KLASSE

A+ 1225

ENERGIE-

EFFIZIENZ-

KLASSE

A+ 1450

28 29

ENERGIE-

EFFIZIENZ-

KLASSE

A+ 1580

ENERGIE-

EFFIZIENZ-

KLASSE

A+ 1775

JC 40tB20 JC 60tB20 JC 70BB20 JC 80BB20

Kühl-Gefrier-Automat Kühl-Gefrier-Automat Kühl-Gefrier-Kombination Kühl-Gefrier-Kombination

DESIGN integrierbar integrierbar integrierbar integrierbar

AUSStAttUNG

KOMFORt Oben:


n Zum Einbau hinter die Türen eines

Hochschranks

n Nutzinhalt Kühlen 149 Liter,





n Herausnehmbarer, höhenverstellbarer

Ablagerost im Gefrierraum

Unten:



n 4 Abstellflächen aus Sicherheitsglas,

davon 3 höhenverstellbar






n Energieverbrauch in 365 Tagen: 241 kWh*

n Energieverbrauch in 24 Stunden: 0,660 kWh




Hochschranks



Oben:




n Herausnehmbarer, höhenverstellbarer

Ablagerost im Gefrierraum

Unten:















Hochschranks



Oben:








Unten:




n 3 Gefriergutschubladen








Hochschranks



Oben:








Unten:




n 3 Gefriergutschubladen






LEIStUNG n Anschlusswerte: 220 – 240 V / 90 W n Anschlusswerte: 220 – 240 V / 90 W n Anschlusswerte: 220 – 240 V / 90 W n Anschlusswerte: 220 – 240 V / 90 W

* Auf Basis der Ergebnisse der Normprüfung über 24 Std. Tatsächlicher Verbrauch abhängig von Nutzung/Standort des Gerätes.

Moderne Vorratshaltung von

heute – mit Junker Kältegeräten.

Für die frische Vorratshaltung bietet

Junker eine große Auswahl an

Geräten in unterschiedlichen Größen.

Junker Kältegeräte zeichnen sich

neben ihrem niedrigen Energieverbrauch

vor allem durch ihre flexible

Inneneinrichtung aus.

Junker Einbaugeräte Verkaufshandbuch Garantie und Kundendienst

Garantie und Kundendienst.

DE Deutschland, Germany

BSH Hausgeräte Service GmbH

Werkskundendienst für Hausgeräte

Reparaturservice*:

Tel.: 01801 22 33 77

Fax: 01801 33 53 07

Ersatzteilbestellung*:

Tel.: 01801 33 53 04

Fax: 01801 33 53 08

E-Mail: spareparts@bshg.com

Unsere Garantie.

Auf alle neuen Einbaugeräte gewährt

Junker 24 Monate Herstellergarantie.

Damit sind Sie auf der sicheren Seite,

falls trotz hoher Qualität und leistungsstarker

Technik doch einmal ein

Mangel auftreten sollte.

Wir sind an 365 Tagen rund um die Uhr erreichbar.

* 3,9 Ct./Min. aus dem Festnetz, Mobilfunk max. 0,42 €/Min.

Pt

ES

FR

NL

BE

LU

DK

DE

It

SE

CZ

At

SI

HR

PL

SK

HU

FI

EE

Lt

Kompetenter Kundendienst.

Unkompliziert, schnell und zuverlässig –

das zeichnet den Kundenservice von

Junker aus. Für alle Fragen zu den

Produkten, technischen Problemen

und Ersatzteilen steht jederzeit fachmännische

Unterstützung zur Verfügung.

Ein Anruf beim Kundenservice

genügt und umgehend hilft ein erfahrener

Techniker Ihren Kunden vor Ort

weiter.

LV

RS

GR

RO

BG

CY

30 31

AT Österreich, Austria

BSH Hausgeräte Gesellschaft mbH

Werkskundendienst für Hausgeräte

Quellenstrasse 2

1100 Wien

Tel.: 0810 240 260*

Fax: 01 605 75 51 212

E-Mail: vie-stoerungsannahme@bshg.com

* innerhalb Österreichs zum Regionaltarif

BE Belgique, België, Belgium

BSH Home Appliances S.A.

Avenue du Laerbeek 74

Laarbeeklaan 74

1090 Bruxelles - Brussel

Tel.: 070 222 145

Fax: 024 757 295

E-Mail: bru-repairs@bshg.com

BG Bulgaria

BSH Domakinski Uredi Bulgaria EOOD

115К Tsarigradsko Chausse Blvd.

European Trade Center Building, 5th floor

1784 Sofia

Tеl.: 02 892 90 47

Fax: 02 878 79 72

E-Mail: informacia.servis-bg@bshg.com

CY Cyprus, Κύπρος

BSH Ikiakes Syskeves-Service

39, Arh. Makaariou III Str.

2407 Egomi/Nikosia (Lefkosia)

Tel.: 77 77 807

Fax: 022 65 81 28

E-Mail: bsh.service.cyprus@cytanet.com.cy

CZ Česká republika, Czech Republic

BSH domácí spotřebiče s.r.o.

Firemní servis domácích spotřebičů

Pekařská 10b

155 00 Praha 5

Tel.: 0251 095 546

Fax: 0251 095 549

DK Danmark, Denmark

BSH Hvidevarer A/S

Telegrafvej 4

2750 Ballerup

Tel.: 44 89 89 85

Fax: 44 89 80 02

E-Mail: BSH-Service.dk@BSHG.com

EE Eesti, Estonia

SIMSON OÜ

Raua 55

10152 Tallinn

Tel.: 0627 8730

Fax: 0627 8733

E-Mail: teenindus@simson.ee

ES España, Spain

BSH Electrodomésticos España S.A.

Servicio BSH al Cliente

Polígono Malpica, Calle D

Parcela 96 A

50016 Zaragoza

Tel.: 902 351 352

Fax: 976 578 425

FI Suomi, Finland

BSH Home Appliances AB

Itälahdenkatu 18 A

PL 123

Tel.: 0207 510 700

Fax: 0207 510 780

E-Mail: BSH-Service-Fi@bshg.com

Lankapuhelimesta 8,28 snt/puhelu + 7 snt/min (alv 23%)

Matkapuhelimesta 8,28 snt/puhelu + 17 snt/min (alv 23%)

FR France

BSH Electroménager S.A.S.

50 rue Ardoin - BP 47

93401 SAINT-OUEN cedex

Service interventions à domicile: 01 40 10 42 10

Service Consommateurs:

0 892 698 210 (0,34 € TTC/mn)

Service Pièces Détachées et Accessoires:

0 892 698 009 (0,34 € TTC/mn)

E-Mail: soa.consommateurs@bshg.com

GR Greece, Ελλάς

BSH Ikiakes Siskeves A.B.E.

Central Branch Service

17 km E.O. Athinon-Lamias & Potamou 20

14564 Kifisia

Παvελλήvıo тηλέφωνο: 181 82 (άστική χρέωση)

HR Hrvatska, Croatia

BSH kućni uređaji d.o.o.

Kneza Branimira 22

10000 Zagreb

Tel:. 01 640 36 09

Fax: 01 640 36 03

E-Mail: informacije.servis-hr@bshg.com

HU Magyarország, Hungary

BSH Háztartási Készülék Kereskedelm Kft.

Háztartási gépek márkaszervize

Királyhágó tér 8-9

1126 Budapest

Hibabejelentés

Tel.: 01 489 5461

Fax: 01 201 8786

E-Mail: hibabejelentes@bsh.hu

Alkatrészrendelés

Tel.: 01 489 5463

Fax: 01 201 8786

E-Mail: alkatreszrendeles@bsh.hu

IT Italia, Italy

BSH Elettrodomestici S.p.A.

Via Marcello Nizzoli 1

20147 Milano (MI)

Numero verde 800 829120

E-Mail: mil-assistenza@bshg.com

LT Lietuva, Lithuania

UAB „AG Service“

R. Kalantos g. 32

52494 Kaunas

Free call line 8800 77577

Tel.: 037 301 032

Fax: 037 331 363

E-Mail: servisas@agservice.lt

www.agservice.lt

LU Luxembourg

BSH électroménagers S.A.

13-15, ZI Breedeweues

1259 Senningerberg

Tel.: 26349 300

Fax: 26349 315

E-Mail: lux-service.electromenager@bshg.com

LV Latvija, Latvia

Sia Olimpeks Elektroniks Ltd.

Bullu street 70c

1067 Riga

Tel.: 07 42 41 37

E-Mail: bt@olimpeks.lv

NL Nederland, Netherlands

BSH Huishoudapparaten B.V.

Taurusavenue 36

2132 LS Hoofddorp

Storingsmelding:

Tel.: 088 424 4010

Fax: 088 424 4845

E-Mail: contactcenter-nl@bshg.com

Onderdelenverkoop:

Tel.: 088 424 4010

Fax: 088 424 4801

E-Mail: nl-onderdelen@bshg.com

PL Polska, Poland

BSH Sprzęt Gospodarstwa

Domowego Sp. z o.o.

Al. Jerozolimskie 183

02-222 Warszawa

Tel.: 0801 191 534

Fax: 0225 727 709

E-Mail: Serwis.Fabryczny@bshg.com

PT Portugal

BSHP Electrodomésticos Lda.

Rua Alto do Montijo, nº 15

2790-012 Carnaxide

Tel.: 707 500 545

Fax: 214 250 701

E-Mail: careline.portugal@bshg.com

RO România, Romania

BSH Electrocasnice srl.

Sos. Bucuresti-Ploiesti, nr. 19-21, sect.1

13682 Bucuresti

Tel.: 021 203 9748

Fax: 021 203 9733

E-Mail: service.romania@bshg.com

RS Srbija, Serbia

BSH Kućni aparati d.o.o.

Milutina Milankovića 11ª

11070 Novi Beograd

Tel.: 011 205 23 97

Fax: 011 205 23 89

E-Mail: informacije.servis-sr@bshg.com

SE Sverige, Sweden

BSH Hushållsapparater AB

Landsvägen 32

169 29 Solna

Tel.: 0771 11 22 77

E-Mail: BSH-Service-SE@bshg.com

SI Slovenija, Slovenia

BSH Hišni aparati d.o.o.

Litostrojska 48

1000 Ljubljana

Tel.: 01 583 07 00

Fax: 01 583 08 89

E-Mail: informacije.servis@bshg.com

SK Slovensko, Slovakia

BSH domáci spotřebiče s.r.o.

Organizačná zložka Bratislava

Galvaniho 17/C

821 04 Bratislava

Tel.:02 44 45 20 41

E-Mail: opravy@bshg.com

E inbaugeräte Verkaufshandbuch 2013 - Junker

Sie wollen auch ein ePaper? Erhöhen Sie die Reichweite Ihrer Titel.

Template löschen?

Als Template speichern?
