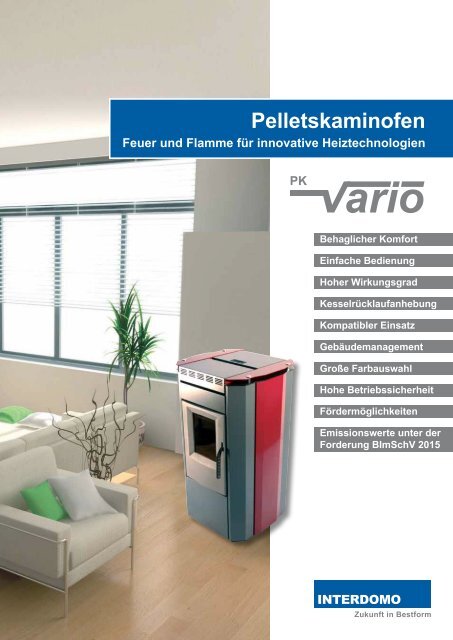

<strong>Pelletskaminofen</strong><br />
Feuer und Flamme für innovative Heiztechnologien<br />
Behaglicher Komfort<br />
Einfache Bedienung<br />
Hoher Wirkungsgrad<br />
Kesselrücklaufanhebung<br />
Kompatibler Einsatz<br />
Gebäudemanagement<br />
Große Farbauswahl<br />
Hohe Betriebssicherheit<br />
Fördermöglichkeiten<br />
Emissionswerte unter der<br />
Forderung BImSchV 2015
» Qualität in Serie<br />
Die wasserführenden Pelletskaminöfen der Vario PK-Serie sind ge-<br />
eignet zur Verfeuerung von Holzpellets nach DINplus/ÖNORM 71 35.<br />
Exzellente Ausstattung<br />
» Kesselkörper aus Stahlblech S235JRG2 geschweißt, zur Einbin-<br />
dung in geschlossenen Warmwasserheizungsanlagen.<br />
» Massive Guss-Tür mit großer Panoramascheibe, Anschlüsse für<br />
Kesselvor- und Rücklauf, Sicherheitsventil, Ausdehnungsgefäß,<br />
Entlüfter, Thermometer, KFE- Anschlußhahn, Sicherheitstempera-<br />
turbegrenzer, automatische Rücklauftemperaturanhebung durch<br />
Thermoventil und Umwälzpumpe, Saugzuggebläse, automatische<br />
Zündung, Schneckenantriebsmotor und Edelstahl-Brennerschale.<br />
» Verzinkter Pelletbunker als Brennstoffvorratsbehälter (Tages-<br />
behälter) für max. 16 kg (22 Liter) Inhalt, groß dimensionierte<br />
Aschelade.<br />
» Kesselkörper mit 60 mm Mineraldämmstoff isoliert.<br />
» Kessel mit eingebauter Microprozessorregelung für modulierende<br />
Betriebsweise, mit Fernbedienung als Mastersteuerung.<br />
» Verkleidungselemente Pulverlack beschichtet, kombinierbare<br />
Design-Seiten- und Deckelteile in verschiedenen Farben erhältlich.<br />
» Manuelle Heizgasflächenreinigung über Zugsystem mit<br />
Spiralfedern<br />
» Internet-Service:<br />
www.tuv.com ist die Internetplattform für geprüfte Qualität und<br />
Sicherheit. Sie dokumentiert sämtliche von der TÜV Rheinland<br />
Group geprüften Produkteigenschaften, Dienstleistungen, Unter-<br />
nehmen, Systeme sowie Personalzertifizierungen.<br />
Der Service steht Herstellern, Einkäufern, Handel und Verbrau-<br />
chern gleichermaßen offen.<br />
» Bonusförderung in Höhe von 1000,- Euro durch das Bundesamt<br />
für Wirtschaft und Ausfuhrkontrolle (BAFA).<br />
» Anlieferung: Kessel auf Holzpalette im Karton stehend, mit<br />
Kesselreinigungsbürste, Elektro- Anschlusskabel, Montage- u.<br />
Bedienungsanleitung, Garantiekarte.<br />
Große Modellvielfalt<br />
Die Pelletskaminöfen der Serie Vario PK lassen sich mit verschie-<br />
denen farbigen Seitenteilen und Deckelflügel ergänzen und erfüllen<br />
so jeden Designanspruch. Der Grundaufbau mit seiner warmen<br />
Farbe Eisengrau (RAL 7011) ist mit folgenden Farbvarianten<br />
kombinierbar.<br />
» Borkum, Farbe: Signalblau<br />
» Helgoland, Farbe: Rotviolett<br />
» Juist, Farbe: Smaragdgrün<br />
» Sylt, Farbe: Verkehrsweiß<br />
» Norderney, Farbe: Sandgelb<br />
» Wangerooge, Farbe: Achatgrau<br />
» Amrum, Farbe: Schwarzbraun<br />
» Föhr, Farbe: keine Farbe (unlackierte Teile) nach Wunsch<br />
durch örtlichen Lackierer aufbringbar<br />
» Baltrum, Montage- und Schneidschablone mit Einhängevorrichtung<br />
für keramische Zuschnitte (Sandstein, Fliesendekore,<br />
Speckstein usw.). Anfertigung durch örtlichen Steinmetz.<br />
» Komplette Geräte Aussenverkleidung auch in Edelstahl erhältlich<br />
Helgoland: RAL 4002<br />
Borkum: RAL 5005 Juist: RAL 6001<br />
Sylt: RAL 9016 Norderney: RAL 1002<br />
Wangerooge: RAL 7038 Amrum: RAL 8022<br />
Föhr (Beispiellackierung) Baltrum (Beispiel Sandstein)
» Produktbeschreibung<br />
B<br />
C<br />
Vorteile, die überzeugen<br />
» Behaglicher Komfort<br />
Pellets bieten als kompakter Brennstoff maximalen Komfort<br />
bei gleichzeitig hohem Wirkungsgrad und großer Umweltverträglichkeit.<br />
» Einfache Bedienung<br />
Über die im Ofen eingebaute Regelung lassen sich per<br />
serienmäßiger Raum-Fernbedienung verschiedene Heizprogramme<br />
steuern.<br />
» Hoher Wirkungsgrad<br />
Wirkungsgrad von über 92 % durch Kombination aus optimal<br />
abgestimmtem Brennraum mit Nachschaltheizflächen und<br />
der auf Leistung getrimmten Brennerschale.<br />
» Integrierte Kesselrücklaufanhebung<br />
Schützt den Kesselkörper optimal gegen Versotten.<br />
Komplette Hydraulik ist im Pelletofen eingebaut.<br />
» Kompatibler Einsatz zu bestehenden Heizungsanlagen<br />
Leichte Einbindung ins hydraulische Netz.<br />
» Einsatz in Gebäudemanagement-Systemen<br />
Über spezielles Schaltfeld in Gebäudemanagement-Systeme<br />
integrierbar. Steuerung und Überwachung des Verbrennungsablaufs<br />
lassen sich durch eine Lambdasonde erweitern.<br />
» Hohe Betriebsicherheit<br />
Die Platzierung von Sicherheitstemperaturbegrenzer und<br />
Rückbrandsicherung gewährleisten sicheren Betrieb.<br />
» Finanzielle Fördermöglichkeit<br />
Der Einsatz von erneuerbaren Energieträgern wie Pellets<br />
wird vom Bund, Ländern und Gemeinden gefördert.<br />
Informieren Sie sich bei diesen Stellen über die jeweiligen<br />
Fördervoraussetzungen.<br />
» Emissionswerte unter Forderung BImSchV 2015<br />
Staub: 13,9 mg/m3 = 0,0139 g/m3 CO: 235 mg/m3 = 0,235 g/m3 A<br />
4<br />
Schnittansicht Vario PK-8,5:<br />
Optimal aufeinander abgestimmte und verbundene Bauteile<br />
geben dem Pelletofen eine lange Betriebsdauer.<br />
Anbindung in das System<br />
Die technischen Zeichnungen beschreiben ein Beispiel<br />
für die Installation der Anlage und den Anlagenaufbau.<br />
1 = <strong>Pelletskaminofen</strong><br />
2 = System-Kombispeicher<br />
3 = Öl-/Gaskessel<br />
2<br />
1<br />
4 = thermische Solaranlage<br />
5 = Heizkreis<br />
5<br />
3
» Technische Details im Überblick<br />
Abmessungen<br />
Technische Daten<br />
• Energienutzung geprüft<br />
• Fertigung überwacht<br />
• Baumuster geprüft<br />
Pellets-Kaminofen Typ PK-Vario 8,5<br />
TÜV-Rheinland, Prüfbericht-Nummer K3362008T1<br />
Registrierung unter www.tuv.com ID:0000023257<br />
Brennstoff staubarme Holzpellets lt. Ö-Norm M 7135, DINplus<br />
Nennwärmeleistung kW 3,7 - 8,0<br />
Wasserwärmeleistung kW 2,2 - 6,3<br />
Raumheizleistung kW 1,5 - 1,7<br />
CO - Gehalt bezogen auf 13% O2 mg/m 3 76 - 235<br />
Staubemission bezogen auf 13% O2 mg/m 3 8,0 - 13,9<br />
NOx - Gehalt ppm 36 - 60<br />
Wirkungsgrad gesamt % 92,2 - 90,4<br />
Pellets- Vorratsbehälter kg/Liter 16 / 22<br />
Wasserinhalt Ltr. 10,5<br />
max.Betriebsdruck bar 3<br />
max.Betriebstemperatur °C 100<br />
Kesselvor- und Rücklauf Zoll 3/4 innen<br />
Abgasanschlussdurchmesser (Muffenseite) mm 100<br />
Kaminempfehlung feuchteunempfindlich<br />
Zugbedarf (max.) Pa 1 - 3<br />
Mittlere Abgastemperatur ca. min./max °C 80 / 125<br />
Abgasmassenstrom Volllast/ Teillast kg/s 0,008 / 0,006<br />
Brennstoffverbrauch ca. kg/h 0,60 bis 1,85<br />
Anschluss Verbrennungsluftzuführung NW 40<br />
Elektrischer Anschluss 230 V / 50 Hz<br />
Elektrischer Verbrauch Zündphase W 290<br />
Elektrischer Verbrauch Vollastbetrieb W 78<br />
Absicherung (Gerät) A 6<br />
Kesselversandgewicht kg 130<br />
Kesselaufstellgewicht kompl. kg 160<br />
Sicherheitshinweise<br />
Aufstellung: Der <strong>Pelletskaminofen</strong> muss auf einem feuerfesten Boden aufgestellt<br />
werden. Falls der Boden in seiner Struktur entflammbar ist, muss eine feuerfeste<br />
Bodenplatte (Keramik, Metall, oder Glas) verwendet werden.<br />
Sollte eine Glasplatte zum Einsatz kommen, sollten die höhenverstellbaren Fußschrauben<br />
vollständig entfernt werden!<br />
Sicherheits-Mindestabstände: Der <strong>Pelletskaminofen</strong> muss nach den folgenden<br />
Abbildungen so aufgestellt werden, dass die Elektro- und Wasseranschlüsse<br />
zugänglich sind. Der Mindestabstand sollte demnach für Service und Reparaturarbeiten<br />
zu Objekten (Wände, Gegenstände, usw.) mindestens 200 mm betragen.<br />
<strong>Interdomo</strong> <strong>GmbH</strong><br />
Rheiner Straße 151 • D-48282 Emsdetten<br />
Tel.: 0 25 72 - 23 - 0 • Fax: 0 25 72 - 23 -1 04<br />
service@interdomo.de • vertrieb@interdomo.de<br />
kontakt@interdomo.de • www.interdomo.de
