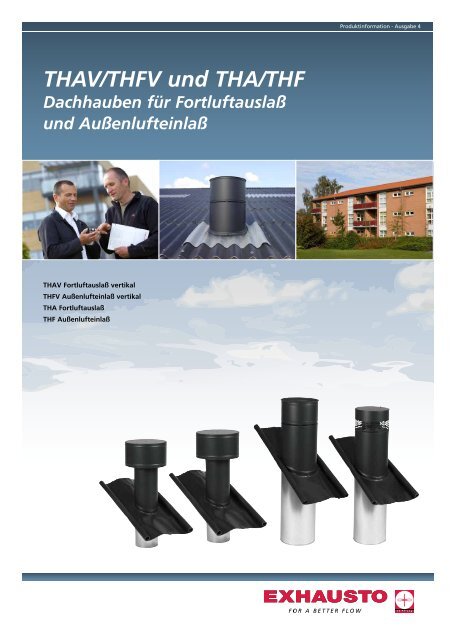

<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong> <strong>und</strong> <strong>THA</strong>/<strong>THF</strong><br />
Dachhauben für Fortluftauslaß<br />
<strong>und</strong> Außenlufteinlaß<br />
<strong><strong>THA</strong>V</strong> Fortluftauslaß vertikal<br />
<strong><strong>THF</strong>V</strong> Außenlufteinlaß vertikal<br />
<strong>THA</strong> Fortluftauslaß<br />
<strong>THF</strong> Außenlufteinlaß<br />
Produktinformation - Ausgabe 4
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong> - Abmaße<br />
Die EXHAUSTO Dachhaube <strong><strong>THA</strong>V</strong> (inkl. selbsttätiger Verschlußklappe)<br />
wur<strong>de</strong> zum Fortluft auslaß <strong>und</strong> die <strong><strong>THF</strong>V</strong> zum Frisch-<br />
lufteinlaß konstruiert.<br />
Die Dachhauben haben ein architektonisch harmonisches<br />
Aussehen <strong>und</strong> ergeben einen optimalen lüftungs tech nischen<br />
Abschluß <strong>de</strong>s Kanal systems auf <strong>de</strong>m Dach. Die Dachhauben sind<br />
auch bei verschie<strong>de</strong>nen Dach konstruk tionen einfach zu montieren.<br />
Wegen <strong>de</strong>r geräuscharmen Konstruktion sind die Dach hauben<br />
beson<strong>de</strong>rs bei hohen Umweltanfor<strong>de</strong>run gen, sowie für dicht<br />
besie<strong>de</strong>lte Gebiete geeignet.<br />
Die Dachhaube <strong><strong>THA</strong>V</strong> hat einen kräftigen nach oben gerichteten<br />
Luftstrahl, <strong>de</strong>r eine Verschmutzung <strong>de</strong>r Dachfläche sowie Nie<strong>de</strong>rschlag<br />
<strong>de</strong>r verschmutzten Fortluft in <strong>de</strong>r Umgebung verhin<strong>de</strong>rt.<br />
Die Dachhauben sind aus feuerverzinktem Stahlblech hergestellt<br />
<strong>und</strong> mit 45-50 mm Mineralwolle schall- <strong>und</strong> kon<strong>de</strong>nsisoliert.<br />
Bei Liefer ung mit PERFORM-Flansch wird das Teil überhalb <strong>de</strong>s<br />
Flansches schwarz lackiert.<br />
Das St.-verz. Innenrohr <strong>de</strong>r Dachhaube ist perforiert. Zwischen<br />
diesem Blech <strong>und</strong> <strong>de</strong>r Mine ralwolle befin<strong>de</strong>t sich ein fein maschiges<br />
Gewebevlies, wo durch keine Faser <strong>de</strong>r Isolie rung mitgerissen<br />
wer<strong>de</strong>n kann.<br />
Die Dachhauben <strong><strong>THA</strong>V</strong> <strong>und</strong> <strong><strong>THF</strong>V</strong> sind in verschie<strong>de</strong>nen<br />
Durchmessern <strong>und</strong> Längen lieferbar (siehe Tabelle oben).<br />
Die Dachhauben können auch mit PERFORM-Flansch passend zur<br />
je weiligen Dachneigung geliefert wer<strong>de</strong>n. Der PERFORM-Flansch<br />
wird im aufgerollt Zustand geliefert, damit er leicht <strong>de</strong>r Dach-<br />
ober fläche angepaßt wer<strong>de</strong>n kann.<br />
Die Dachhauben können auch wahlweise mit einem Zink-Flansch<br />
geliefert wer<strong>de</strong>n. Bitte bei Bestellung angeben. (Bei <strong>de</strong>r Dachein<strong>de</strong>ckung<br />
mit Dachpappe, bitte einen Zinkflansch verwen<strong>de</strong>n!).<br />
Zur Befestigung wer<strong>de</strong>n L-Profi-Eisenträger, zur Montage unterhalb<br />
<strong>de</strong>s gewählten Flansches mitgeliefert!<br />
Der Haubenanschluß läßt sich mit einem Stecknippel an die<br />
Rohrleitung realisieren!<br />
2<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong><br />
Größe<br />
*Gewicht einschl. 30° PERFORM-Flansch.<br />
Maßangaben in mm<br />
C1<br />
ø mm<br />
Abmessung<br />
C<br />
ø mm<br />
L<br />
mm<br />
L1<br />
mm<br />
Gewicht*<br />
kg<br />
Dachneigung<br />
v<br />
max<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>160-600 ø160 ø270 600 740 16 30°<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>160-900 ø160 ø270 900 1060 18 45°<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>160-1200 ø160 ø270 1200 1360 21 60°<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>200-600 ø200 ø305 600 785 12 30°<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>200-900 ø200 ø305 900 1085 14 45°<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>200-1200 ø200 ø305 1200 1385 17 60°<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>250-600 ø250 ø370 600 835 14 30°<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>250-900 ø250 ø370 900 1135 19 45°<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>250-1200 ø250 ø370 1200 1435 22 60°<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>315-600 ø315 ø440 600 905 19 30°<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>315-900 ø315 ø440 900 1205 24 45°<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>315-1200 ø315 ø440 1200 1505 29 60°<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>400-600 ø400 ø510 600 1015 25 20°<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>400-900 ø400 ø510 900 1315 30 45°<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>400-1200 ø400 ø510 1200 1615 35 60°<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>500-900 ø500 ø610 900 1440 35 40°<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>500-1200 ø500 ø610 1200 1740 42 50°<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>630-900 ø630 ø738 900 1550 56 35°<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>630-1200 ø630 ø738 1200 1850 61 45°<br />
Winkel v A E F G<br />
0°�v� 2° 300 100 100 100<br />
2°�v� 60° 250 250 300 250<br />
Bitte bei Bestellung Dachneigung mit angeben!<br />
Die Maßangaben E, F <strong>und</strong> G sind reine PERFORM-Flanschmaße.<br />
Bei Zink sind diese Flanschmaße stets 100 mm.<br />
L1 L<br />
E<br />
C1<br />
C<br />
H<br />
A<br />
F<br />
PERFORM-Flansch<br />
V<br />
Die gewählte Flanschausführung läßt sich im Bereich von +/-2,5°<br />
im Verhältnis zur angegebenen Dachneigung anpassen.<br />
G<br />
G
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong> - Technische Beschreibung<br />
Anschlag bei <strong><strong>THA</strong>V</strong><br />
zwecks Rauchgasventilation<br />
Die Dachhaube <strong><strong>THA</strong>V</strong> für ver tikale Fortluft verfügt über eine<br />
eingebaute selbsttätige Verschlußklappe.<br />
Die Klappe besteht aus 2 halbkreisförmigen Klappen teilen, die<br />
sich während <strong>de</strong>s Betriebs <strong>de</strong>s Ventila tors auf Gr<strong>und</strong> <strong>de</strong>s Luftdrucks<br />
öffnen.<br />
Wenn <strong>de</strong>r Ventilator außer Betrieb ist, ist die Klap pen geschlossen<br />
<strong>und</strong> verhin<strong>de</strong>rn dadurch einen unerwünschen Lüfteintritt in<br />
das Lüftungssytem.<br />
<strong><strong>THA</strong>V</strong><br />
<strong><strong>THF</strong>V</strong><br />
Oberteil<br />
Klappe<br />
Dach<br />
Träger<br />
-eisen<br />
45-50 mm<br />
Isolierung<br />
Nippel NPU<br />
Wickelfalz<br />
-rohr SR<br />
3<br />
<strong><strong>THA</strong>V</strong> für Fortluftauslaß <strong><strong>THF</strong>V</strong> für Frischlufteinlaß<br />
Oberteil<br />
Klappe<br />
Dach<br />
Träger<br />
-eisen<br />
45-50 mm<br />
Isolierung<br />
Nippel NPU<br />
Wickelfalz<br />
-rohr SR<br />
Die Klappe ist mit einem eingebauten Anschlag ausgerüstet, <strong>de</strong>r<br />
eine Einstel lung zur Entrauchung <strong>de</strong>s Kanalsystems im Brandfall<br />
ermöglicht.<br />
Die Dachhaube <strong><strong>THF</strong>V</strong>, hat einen abger<strong>und</strong>eten Frischluft-<br />
einlaß zwecks minimalem Druck verlust. Die Hauben <strong><strong>THF</strong>V</strong> <strong>und</strong><br />
<strong><strong>THA</strong>V</strong> sind bei<strong>de</strong> mit einem integrierten Vogelschutzgitter bei<br />
Ihren Einlaß- bzw. Auslaßöffnungen, gegen das Eindringen<br />
von von Fremdkörpern in das Kanalsystem, geschützt.<br />
Der wählbare PERFORM-Flansch ist<br />
mit einem Aluminiumstreckmetall<br />
<strong>und</strong> einer Gummi-Ummantelung<br />
ausgestattet!<br />
Temperaturbeständigkeit -40 °C bis<br />
90 °C <strong>und</strong> ist absolut UV- <strong>und</strong><br />
Ozonbeständig!<br />
5808605DE
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong> - Schalldaten<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong> Größe<br />
Toleranz +/- 4 dB<br />
<strong><strong>THA</strong>V</strong> für Fortluftauslaß <strong><strong>THF</strong>V</strong> für Frischlufteinlaß<br />
P t = Gesamtdruckverlust<br />
Temperatur: t = 20 °C<br />
Dichte = 1,2 kg/m 3<br />
125<br />
Hz<br />
<strong><strong>THA</strong>V</strong><br />
250<br />
Hz<br />
500<br />
Hz<br />
Einsatzdämpfung in dB<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>160-600 1 6 22 23 22 12 5<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>160-900 2 8 23 27 28 17 8<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>160-1200 4 11 25 28 33 22 10<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>200-600 3 5 15 25 24 13 5<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>200-900 5 6 20 29 30 18 7<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>200-1200 7 11 26 31 34 23 9<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>250-600 4 7 13 19 12 7 4<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>250-900 5 9 20 26 18 10 6<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>250-1200 6 11 25 30 23 13 7<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>315-600 4 5 11 15 9 4 4<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>315-900 5 8 15 20 12 5 5<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>315-1200 7 10 20 25 15 7 6<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>400-600 2 5 9 11 6 4 3<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>400-900 2 6 14 20 9 6 5<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>400-1200 4 7 14 22 11 7 7<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>500-900 2 3 12 17 8 4 4<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>500-1200 2 5 14 21 10 6 5<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>630-900 1 4 12 10 7 5 3<br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong>630-1200 1 5 16 12 8 6 3<br />
4<br />
1000<br />
Hz<br />
2000<br />
Hz<br />
P t = Gesamtdruckverlust<br />
Temperatur: t = 20 °C<br />
Dichte = 1,2 kg/m 3<br />
4000<br />
Hz<br />
P t P<br />
t<br />
8000<br />
Hz<br />
Hinweis:<br />
Wir empfehlen, <strong>de</strong>n Druckverlust unter 50 Pa zu halten - bei höherem<br />
Druck besteht die Gefahr, dass Regen <strong>und</strong> Schnee aufgr<strong>und</strong><br />
hoher Geschwindigkeiten in das Kanalsystem gezogen wer<strong>de</strong>n.<br />
<strong><strong>THF</strong>V</strong>
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong> - Wurfweite/Rauchgaswi<strong>de</strong>rstand<br />
Wurfweite (<strong><strong>THA</strong>V</strong>) Rauchgaswi<strong>de</strong>rstand (<strong><strong>THA</strong>V</strong> <strong>und</strong> THVF)<br />
Die Dachhaube <strong><strong>THA</strong>V</strong> hat einen nach oben gerichteten Luftstrahl<br />
mit einer Wurfweite wie im Diagramm angegeben.<br />
Der vertikale Fortluftauslaß bewirkt ferner, daß <strong>de</strong>r Schall<br />
nach oben gerichtet wird, wodurch sich <strong>de</strong>r Schalleistungspegel<br />
an die Umgebung reduziert. Die Wurfweite ist <strong>de</strong>r<br />
Ab stand von <strong>de</strong>r Ober fläche <strong>de</strong>r Dachhaube bis zu <strong>de</strong>m<br />
Punkt <strong>de</strong>r Mittel linie, an <strong>de</strong>m die Gesch win digkeit auf<br />
2,0 m/s gefallen ist.<br />
Wurfweite in m<br />
<strong><strong>THA</strong>V</strong><br />
<strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong> - Montage <strong>und</strong> Reinigung<br />
Montage Reinigung<br />
Der Dachausschnitt sollte ca. 30 mm größer sein als das<br />
Außenmaß <strong>de</strong>r Dachhaube.<br />
Auf <strong>de</strong>n PERFORM-Flansch ragen<strong>de</strong> Dachziegel/-platten lösen<br />
<strong>und</strong> nach oben schieben.<br />
Zwecks Montage <strong>de</strong>r Trägereisen sind zusätzliche Dachlatten<br />
zwischen <strong>de</strong>n Sparren zu montieren.<br />
Die Trägereisen (2 Stck. mit 1 markiert) seitlich an <strong>de</strong>r Dachhaube,<br />
in einem <strong>de</strong>r Wellenhöhe <strong>de</strong>s Dachziegels o<strong>de</strong>r <strong>de</strong>r Dachplatte<br />
entsprechen<strong>de</strong>n Abstand (a), unter <strong>de</strong>m PERFORM montieren.<br />
Die Dachhaube in <strong>de</strong>r Öffnung (mit 2 markiert) montieren, <strong>de</strong>n<br />
PERFORM-Flansch ausrollen <strong>und</strong> vorsichtig durch Festklopfen<br />
angleichen. Die verschobenen Dachziegel/-platten über <strong>de</strong>n<br />
PERFORM-Flansch zurück schieben.<br />
P t<br />
<strong><strong>THA</strong>V</strong><br />
5<br />
Bei Entrauchung von Kanalsystemen, z.B. bei Mehrfamilien-<br />
häusern, ist <strong>de</strong>r Rauchgaswi<strong>de</strong>rstand im Kanalsystem auf <strong>de</strong>r<br />
Gr<strong>und</strong>lage <strong>de</strong>s Diagramms unten zu berechnen. Die <strong><strong>THA</strong>V</strong> verfügt<br />
über einen eingebauten Anschlag <strong>de</strong>r Rückschlagklappe,<br />
<strong>de</strong>r bei Rauchgasventilation in Position zu bringen ist.<br />
Die Dachhaube <strong><strong>THF</strong>V</strong> hat einen festen Rauchgaswi<strong>de</strong>rstand.<br />
Die Dachhauben <strong><strong>THA</strong>V</strong>/<strong><strong>THF</strong>V</strong> nach Bedarf reinigen, jedoch<br />
min<strong>de</strong>stens ein Mal im Jahr. Das Oberteil ist leicht zu <strong>de</strong>montieren:<br />
Die Schrau ben lösen <strong>und</strong> das Oberteil abheben. Das<br />
Kanalsystem ist dann für Reinigungszwecke leicht zugänglich.<br />
<strong><strong>THA</strong>V</strong><br />
<strong><strong>THF</strong>V</strong><br />
Nippel<br />
NPU<br />
Wickelfalzrohr<br />
SR<br />
P<br />
t<br />
<strong><strong>THF</strong>V</strong><br />
<strong><strong>THF</strong>V</strong>
<strong>THA</strong>/<strong>THF</strong> - Technische Beschreibung<br />
Die EXHAUSTO Dachhaube <strong>THA</strong> ist als Fortluftauslaß <strong>und</strong> die<br />
<strong>THF</strong> als Frischlufteinlaß in Verbindung mit einer mechanischen<br />
Lüftungsanlage vorgesehen. Die Konstruktion <strong>de</strong>r Dachhauben<br />
sichert eine einfache Montage bei unterschiedlichen<br />
Dachkonstruktionen, <strong>und</strong> bietet eine optimale lüftungstechnische<br />
Lösung bei minimalem Druckverlust.<br />
Die Dachhauben wer<strong>de</strong>n aus feuerverzinktem Stahlblech Gherge<br />
stellt <strong>und</strong> wahlweise auch mit angelötetem PERFORM-Flansch<br />
lieferbar. Bei Lieferung mit PERFORM-Flansch wird <strong>de</strong>r obere<br />
Teil <strong>de</strong>s Flansches schwarz lackiert. Der PERFORM-Flansch wird H<br />
aufgerollt geliefert, damit er leicht <strong>de</strong>r Dachoberfläche angepaßt<br />
wer<strong>de</strong>n kann. (Bei <strong>de</strong>r Dachein<strong>de</strong>ckung mit Dachpappe,<br />
bitte einen Zinkflansch verwen<strong>de</strong>n!).<br />
<strong>THA</strong> <strong>und</strong> <strong>THF</strong> haben die gleichen Abmaße <strong>und</strong> das gleiche<br />
Design. Sie sind in 6 Größen mit PERFORM-Flansch passend für<br />
die vorhan<strong>de</strong>ne Dachneigung lieferbar.<br />
<strong>THA</strong> für Fortluft <strong>THF</strong> für Frischluft<br />
A Maße variiert mit die Gra<strong>de</strong>/Maße.<br />
<strong>THA</strong>/<strong>THF</strong><br />
Größe<br />
PERFORM-Flansch<br />
L1 mm H<br />
mm<br />
0-35° 36-60°<br />
C<br />
ø mm<br />
C2<br />
ø mm Gewicht<br />
kg<br />
<strong>THA</strong>160 707 892 160 ø160 ø280 5<br />
<strong>THA</strong>200 762 987 160 ø200 ø350 7<br />
<strong>THA</strong>250 869 1144 190 ø250 ø440 9<br />
<strong>THA</strong>315 995 1337 220 ø315 ø550 13<br />
<strong>THA</strong>400 1172 1422 250 ø400 ø680 23<br />
<strong>THA</strong>500 1208* 1458** 290 ø500 ø850 30<br />
<strong>THF</strong>160 732 917 160 ø160 ø280 5<br />
<strong>THF</strong>200 787 1012 160 ø200 ø350 7<br />
<strong>THF</strong>250 894 1169 190 ø250 ø440 9<br />
<strong>THF</strong>315 1020 1369 220 ø315 ø550 13<br />
<strong>THF</strong>400 1197 1447 250 ø400 ø680 23<br />
<strong>THF</strong>500 1233* 1483** 290 ø500 ø850 30<br />
<strong>THA</strong> <strong>THA</strong> <strong>THF</strong> <strong>THF</strong><br />
<strong>THA</strong> <strong>THF</strong><br />
6<br />
PERFORM-<br />
Flansch* G<br />
H<br />
Trägereisen<br />
5 mm<br />
Innenisolierung<br />
Abmaße<br />
G<br />
H<br />
Vogelschutznetz<br />
PERFORM-<br />
Flansch*<br />
G<br />
*0-20°<br />
**21-50°<br />
<strong>THA</strong>/<strong>THF</strong> 400 <strong>und</strong> 500 max. 50°<br />
C = Innenrohr-Durchmesser<br />
Gewicht einschl. 30° PERFORM-Flansch.<br />
Die Abmessungen E, F <strong>und</strong> G sind reine PERFORM-Flanschmaße.<br />
Bei Zink-Ausführung sind die umlaufen<strong>de</strong>n Flanschmaße stets<br />
100 mm.<br />
Der PERFORM-Flansch läßt sich im Bereich von +/- 2,5° im<br />
Verhältnis zur angegebenen Dachneigung anpassen.<br />
Bei Bestellung mit PERFORM-Flansch ist die Dachneigung immer<br />
anzugeben.<br />
G<br />
Trägereisen<br />
Wickelfalzrohr<br />
SR<br />
* Flansch auch in verzinkt lieferbar!<br />
H<br />
G<br />
H<br />
Trägereisen<br />
Die <strong>THA</strong> Fortlufthaube ist innen mit 5 mm Isolierung<br />
(Polyethylenschaum) zur Vermeidung von Kon<strong>de</strong>nsatbildung<br />
verklei<strong>de</strong>t. Die große Freifläche sichert auch bei großen<br />
Luftmengen einen kleinen Druckverlust.<br />
Die Dachhaube <strong>THF</strong> hat einen abger<strong>und</strong>eten Frischlufteinlaß<br />
zwecks minimalem Druck verlust.<br />
Die Hauben <strong>THF</strong> <strong>und</strong> <strong>THA</strong> sind bei<strong>de</strong> mit einem Vogelschutz-<br />
gitter an Ihren Einlaß- bzw. Auslaßöffnungen, gegen das Eindringen<br />
von von Fremdkörpern in das Kanalsystem, geschützt.<br />
Winkel v E F G<br />
0°�v� 2° 100 100 100<br />
2°�v� 60° 250 300 250<br />
PERFORM-<br />
Flansch*<br />
G<br />
H<br />
G
<strong>THA</strong>/<strong>THF</strong> - Kapazitätsdiagramme<br />
<strong>THA</strong> - Fortluftauslaß <strong>THF</strong> - Frischlufteinlaß<br />
P t = Gesamtdruckverlust <strong>de</strong>r Dachhaube <strong>THA</strong><br />
Temperatur: t = 20 °C<br />
Dichte = 1,2 kg/m 3<br />
<strong>THA</strong>/<strong>THF</strong> - Rauchgaswi<strong>de</strong>rstand<br />
Entrauchung <strong>de</strong>s kanalsystem<br />
Bei Entrauchung von Kanalsystem, z.B. bei Mehrfamilien-<br />
häusern, ist <strong>de</strong>r Rauchgaswi<strong>de</strong>rstand im Kanalsystem auf<br />
<strong>de</strong>r Gr<strong>und</strong>lage <strong>de</strong>s Diagramms rechts zu berechnen.<br />
Das Diagramm gibt <strong>de</strong>n Rauchgaswi<strong>de</strong>rstand an.<br />
P t = Druckverlust bei Rauchgasventilation durch <strong>THA</strong>/<strong>THF</strong>.<br />
Temperatur, t = 20 °C<br />
Dichte, = 1,2 kg/m 3<br />
<strong>THA</strong><br />
<strong>THF</strong><br />
7<br />
P t = Gesamtdruckverlust <strong>de</strong>r Dachhaube <strong>THF</strong><br />
Temperatur: t = 20 °C<br />
Dichte = 1,2 kg/m 3<br />
Hinweis:<br />
Wir empfehlen, <strong>de</strong>n Druckverlust unter 50 Pa zu halten - bei höherem<br />
Druck besteht die Gefahr, dass Regen <strong>und</strong> Schnee aufgr<strong>und</strong><br />
hoher Geschwindigkeiten in das Kanalsystem gezogen wer<strong>de</strong>n.<br />
Der wählbare PERFORM-Flansch ist<br />
mit einem Aluminiumstreckmetall<br />
<strong>und</strong> einer Gummi-Ummantelung<br />
ausgestattet!<br />
Temperaturbeständigkeit -40 °C bis<br />
90 °C <strong>und</strong> ist absolut UV- <strong>und</strong><br />
Ozonbeständig!
3001000 - 05.2012 - Än<strong>de</strong>rungen behalten wir uns vor.<br />
<strong>THA</strong>/<strong>THF</strong> - Anlagenbeispiel<br />
BESF o<strong>de</strong>r BESB<br />
Anlagenbeispiel 1 Anlagenbeispiel 2<br />
Die Zeichnung zeigt ein Abluftsystem mit einer Fortluft-<br />
Dachhaube <strong>THA</strong>.<br />
Die Abluft <strong>de</strong>r jeweiligen Räume wird durch Abluftarmaturen<br />
über einen EXHAUSTO Boxventilator BESF o<strong>de</strong>r BESB angesaugt<br />
<strong>und</strong> über die Dachhaube <strong>THA</strong> nach draußen geför<strong>de</strong>rt.<br />
<strong>THA</strong>/<strong>THF</strong> - Montage<br />
Der Dachausschnitt sollte ca. 30 mm größer sein als das<br />
Außenmaß <strong>de</strong>r Dachhaube.<br />
Auf <strong>de</strong>n PERFORM-Flansch ragen<strong>de</strong> Dachziegel/-platten lösen<br />
<strong>und</strong> nach oben schieben.<br />
Zwecks Montage <strong>de</strong>r Trägereisen sind zusätzliche Dachplatten<br />
zwischen <strong>de</strong>n Sparren zu montieren.<br />
Die Trägereisen (2 Stck. mit 1 markiert) seitlich an <strong>de</strong>r<br />
Dachhaube, in einem <strong>de</strong>r Wellenhöhe <strong>de</strong>s Dachziegels o<strong>de</strong>r<br />
<strong>de</strong>r Dachplatte entsprechen<strong>de</strong>n Abstand (a), unter <strong>de</strong>m<br />
PERFORM montieren.<br />
Die Dachhaube in <strong>de</strong>r Öffnung (mit 2 markiert) montieren, <strong>de</strong>n<br />
PERFORM-Flansch ausrollen <strong>und</strong> vorsichtig durch Festklopfen<br />
angleichen. Die verschobenen Dachziegel/-platten über <strong>de</strong>n<br />
PERFORM-Flansch zurück schieben.<br />
EXHAUSTO leistet 2 Jahre Werksgarantie. EXHAUSTO fertigt gemäß ISO 9001.<br />
EXHAUSTO GmbH<br />
Am Ockenheimer Graben 40<br />
55 411 Bingen-Kempten<br />
<strong>THA</strong><br />
FLF<br />
Schalldämpfer<br />
Tel. +49 (0) 6721 9178 111<br />
Fax +49 (0) 6721 9178 99<br />
info@<strong>exhausto</strong>.<strong>de</strong><br />
www.<strong>exhausto</strong>.<strong>de</strong><br />
WOHNZIMMER<br />
<strong>THA</strong><br />
SCHLAFZIMMER<br />
ZIMMER<br />
VEX<br />
<strong>THF</strong><br />
KÛCHE<br />
BAD/WC<br />
HAUSWIRTSCHAFTSRAUM<br />
Die Zeichnung zeigt ein komplettes Zu- <strong>und</strong> Abluftsystem<br />
mit einem auf <strong>de</strong>m Dachbo<strong>de</strong>n montierten EXHAUSTO<br />
Wärmerück gewinnungsgerät Typ VEX.<br />
Die Abluft wird aus <strong>de</strong>n feuchten Räumen wie Küche, Bad,<br />
Wirtschaftsraum angesaugt, <strong>und</strong> über eine Dachhaube <strong>THA</strong><br />
nach Außen abgeleitet.<br />
Die erwärmte <strong>und</strong> filtrierte Zuluft in <strong>de</strong>n Raum, wird über eine<br />
Dachhaube <strong>THF</strong> (Frischluft) angesaugt <strong>und</strong> in das Wohnzimmer,<br />
Schlafzimmer <strong>und</strong> die übrigen Zimmer eingeblasen.
