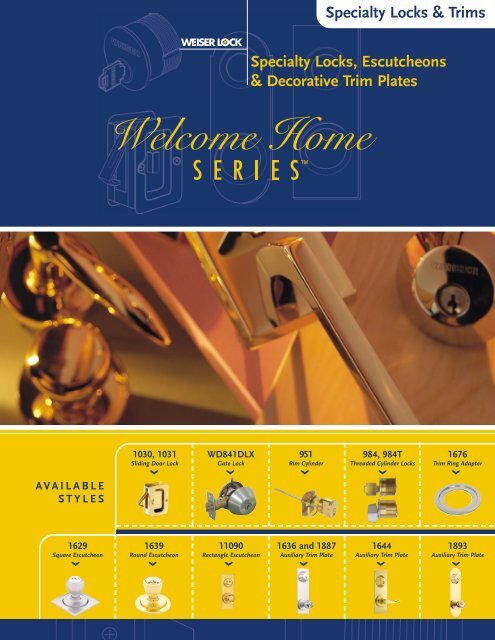

AVAILABLE<br />

STYLES<br />

1629<br />

Square Escutcheon<br />

˘<br />

1030, 1031<br />

Sliding Door Lock<br />

˘<br />

1639<br />

Round Escutcheon<br />

˘<br />

WD841DLX<br />

Gate Lock<br />

<strong>Specialty</strong> <strong>Locks</strong> & <strong>Trims</strong><br />

<strong>Specialty</strong> <strong>Locks</strong>, Escutcheons<br />

& Decorative Trim Plates<br />

951<br />

Rim Cylinder<br />

984, 984T<br />

Threaded Cylinder <strong>Locks</strong><br />

˘ ˘ ˘<br />

11090<br />

Rectangle Escutcheon<br />

1636 and 1887<br />

Auxiliary Trim Plate<br />

1644<br />

Auxiliary Trim Plate<br />

˘ ˘ ˘<br />

1676<br />

Trim Ring Adapter<br />

˘<br />

1893<br />

Auxiliary Trim Plate<br />

˘


AVAILABLE<br />

FINISHES<br />

● Denotes these styles<br />

are in Brilliance finish<br />

Finish 3 5 15 17A 26 26D 34<br />

1030, 1031 Sliding Door <strong>Locks</strong> ● ● ● ● ● ●<br />

WD841DLX Gate Lock ● ● ●<br />

984, 984T Threaded Cylinder Lock ● ●<br />

951 Rim Cylinder ● ●<br />

1629 Square Escutcheon ●<br />

1639 Round Escutcheon ●<br />

11090 Rectangle Escutcheon ●<br />

1636 Auxiliary Trim Plate ● ●<br />

1644 Auxiliary Trim Plate ● ●<br />

1676 Trim Ring Adapter ● ● ● ● ● ● ●<br />

1887 Auxiliary Trim Plate ●<br />

1893 Auxiliary Trim Plate ●<br />

BHMA Code 605 609 619 — 625 626 —<br />

NOTES


1030, 1031<br />

SLIDING<br />

DOOR LOCK<br />

WD841DLX<br />

GATE LOCK<br />

951<br />

RIM CYLINDER<br />

984, 984T<br />

THREADED<br />

CYLINDERS<br />

LOCKS<br />

<strong>Specialty</strong> <strong>Locks</strong> & <strong>Trims</strong><br />

2 1/2"<br />

(64 mm)<br />

1"<br />

(25 mm)<br />

1 15/16 "<br />

(49 mm)<br />

1 15/16 "<br />

(49 mm)<br />

2 1/2"<br />

(64 mm)<br />

61/64 "<br />

(24 mm)<br />

2 3/4"<br />

(70 mm)<br />

1"<br />

(25 mm)<br />

Standard<br />

15/32 " - 32<br />

UNS Thread<br />

Cylinder<br />

length varies<br />

2 1/2"<br />

(64 mm)<br />

3 23/32 "<br />

(94 mm)<br />

1676 TRIM<br />

RING ADAPTER<br />

1629 SQUARE<br />

ESCUTCHEON<br />

11090, 11091<br />

RECTANGLE<br />

ESCUTCHEON<br />

(11091 is the same<br />

shape as 1893)<br />

2 1/2"<br />

(64 mm)<br />

1644 AUXILIARY<br />

TRIM PLATE<br />

3 3/4"<br />

(95 mm)<br />

3"<br />

(76 mm)<br />

3"<br />

(76 mm)<br />

1 1/2"<br />

(30 mm)<br />

3 3/4"<br />

(95 mm)<br />

9"<br />

(229 mm)<br />

4"<br />

(102 mm)<br />

C to C<br />

9"<br />

(229 mm)<br />

3 3/4"<br />

(95 mm)<br />

C to C<br />

2"<br />

(50 mm)<br />

Part No.<br />

9897<br />

0.720"<br />

(18 mm)<br />

1639 ROUND<br />

ESCUTCHEON<br />

1893 AUXILIARY<br />

TRIM PLATE<br />

1636(6 1/2" C to C)<br />

1887(5 1/2" C to C)<br />

AUXILIARY<br />

TRIM PLATE<br />

Part No.<br />

9899<br />

3"<br />

(76 mm)<br />

3"<br />

(76 mm)<br />

Styles<br />

0.558"<br />

(14 mm)<br />

3 3/4"<br />

(95 mm)<br />

12"<br />

(304 mm)<br />

6"<br />

(152 mm)<br />

C to C<br />

10 1/4 "<br />

(260 mm)<br />

6"<br />

(152 mm)<br />

C to C<br />

PRODUCT page<br />

May 2002<br />

11:1


page<br />

11:2<br />

Specifications <strong>Specialty</strong> <strong>Locks</strong> & <strong>Trims</strong><br />

1030, 1031<br />

SLIDING DOOR LOCKS<br />

Two door locks are available to meet<br />

every sliding door need. They are<br />

adjustable for door 1 3/8" (35 mm) to<br />

1 5/8" (42 mm) thick, and may be<br />

installed on right or left hand doors.<br />

For size of cut on door 2 3/4" (70 mm)<br />

x 2 1/2" (65 mm). See template and<br />

installation sheet.<br />

1030 passage set:<br />

For doors not requiring a lock.<br />

1031 privacy lock:<br />

For bathroom or bedroom doors where<br />

privacy is desired. Locking turn button<br />

inside; emergency release outside.<br />

D 841DLX GATE LOCK<br />

D841DLX Series locks with 1/2"<br />

(13 mm) projection deadlocking latch.<br />

These are ideal for wood and iron<br />

gates. Fits 2 1/8" (54 mm) diameter<br />

cross bore.<br />

• 1" (25 mm) edge bore<br />

• Adjustable, 2 3/8"(60 mm), 2 3/4"<br />

(70 mm) backset with A5101 strike<br />

• Drive-in available<br />

951 RIM LOCK CYLINDER<br />

A recess-mounted cylinder for use with<br />

various hardware items such as garage<br />

door locks, rim locks panic hardware,<br />

etc. May be keyed to other cylinder<br />

locks in the building. Supplied with<br />

standard flat tailpiece.<br />

5 pin is standard. 6 pin is available<br />

when requested.<br />

PRODUCT<br />

May 2002<br />

984, 984T, 985, 985T, 986<br />

THREADED CYLINDER LOCKS<br />

Hardware for aluminum store front<br />

doors commercial and residential<br />

buildings.<br />

May be keyed to other Weiser lock<br />

products in building.<br />

984, 985, 986 Threaded cylinders will<br />

operate most mortise locks.<br />

Cylinder lengths:<br />

984 1" (25 mm), 5 pin.<br />

985 1 1/8" (29 mm), 5 or 6 pin.<br />

986 1 1/4" (32 mm), 5 or 6 pin.<br />

Thumb Turn Cylinder lengths:<br />

984T 1" (25 mm).<br />

985T 1 1/8" (29 mm).<br />

984, 984T<br />

THREADED CYLINDER CAMS<br />

The standard cylinder cam furnished<br />

with threaded cylinders No. 9897, will<br />

operate most mortise locks - both older<br />

and current models. Standard threaded<br />

cylinders are furnished with one<br />

No. 8876 1/8" (3 mm) blocking ring.<br />

Threaded cylinders also are available<br />

with special cams and special cylinder<br />

rings. The No. 8876 type rings should<br />

be used with threaded cylinders when<br />

combined with short backset locks on<br />

narrow stile structural aluminum glass<br />

doors. Also, in nearly every instance,<br />

the shorter, 1" (25 mm) long<br />

(No. 984), threaded cylinder is the<br />

correct cylinder to use on narrow stile<br />

structural aluminum glass doors.<br />

1629 SQUARE ESCUTCHEON<br />

For exterior or interior use with all<br />

backsets. May be used with WNA, WA<br />

or WLA series locks.<br />

Size: 3 3/4" (95 mm) square.<br />

1639 ROUND ESCUTCHEON<br />

For exterior or interior use with all<br />

backsets. May be used with WNA, WA<br />

or WLA series locks.<br />

Size: 3 3/4" (95 mm) round.<br />

11090, 11091<br />

RECTANGLE ESCUTCHEON<br />

For exterior or interior use where<br />

separate locking and latching are<br />

required. May be used with WNA, WA<br />

or WLA or WD series locks.<br />

Size: 9 x 3 1/4" (299 x 83 mm).<br />

Hole Spacing: 4" (102 mm) center<br />

to center.<br />

1636 AUXILIARY TRIM PLATE<br />

For exterior or interior use where<br />

separate locking and latching are<br />

required. May be used with WNA, WA<br />

or WLA or WD series locks.<br />

Size: 10 1/4" x 3" (260 x 76 mm).<br />

Hole Spacing: 6" (152 mm) center<br />

to center.<br />

1887 AUXILIARY TRIM PLATE<br />

Similar in appearance and outside<br />

dimensions as 1636 but hole spacing<br />

is 5 1/2" (140 mm).<br />

1644 AUXILIARY<br />

TRIM PLATE<br />

For exterior or interior use where<br />

separate locking and latching are<br />

required. May be used with WNA, WA<br />

or WLA or WD series locks.<br />

Size: 9 x 3" (229 x 76 mm).<br />

Hole Spacing: 3 3/4" (95mm) center<br />

to center.<br />

1893 AUXILIARY TRIM PLATE<br />

For exterior or interior use where<br />

separate locking and latching are<br />

required. May be used with WNA, WA<br />

or WLA or WD series locks.<br />

Size: 12" x 3" (304 x 76 mm).<br />

Hole Spacing: 6" (152 mm) center<br />

to center.


Door<br />

Thickness<br />

1 1/2 "<br />

(38 mm)<br />

1 3/4 "<br />

(45 mm)<br />

2"<br />

(51 mm)<br />

<strong>Specialty</strong> <strong>Locks</strong> & <strong>Trims</strong><br />

984<br />

Cyl. 1" (25 mm)<br />

2-No.8876<br />

1/4" (6 mm)<br />

1-No.8876<br />

1/8" (3 mm)<br />

—<br />

DOOR THICKNESS<br />

To order locks for doors other than basic, add the appropriate dash number<br />

suffix, as determined from the chart below, to the regular catalog number.<br />

If in doubt, or to order items not listed, specify the exact door thickness.<br />

985<br />

Cyl. 1 1/8 " (29 mm)<br />

3-No.8876<br />

3/8" (10 mm)<br />

2-No.8876<br />

1/4" (6 mm)<br />

1-No.8876<br />

1/8" (3 mm)<br />

Whenever the No. 8876 cylinder ring and/or a special cam is required, be sure to<br />

include this information in your order. Example: “No. 984 with No. 8876 Ring”.<br />

No. 985 with No. 9899 Cam”.<br />

SHIPPING WEIGHT<br />

All shipping weights listed here are an<br />

approximation. Different styles and finishes<br />

might cause some variations.<br />

Lock Case Weight<br />

Function Qty.<br />

lbs. kg.<br />

1030<br />

18 7.20 3.30<br />

1031<br />

18 8.00 3.60<br />

WD841DLX 20 8.00 3.60<br />

984<br />

20 8.00 3.60<br />

984T<br />

20 8.00 3.60<br />

8876<br />

EA 0.014 0.006<br />

9897<br />

EA 0.010 0.005<br />

951<br />

18 10.00 4.50<br />

1629<br />

1 0.19 0.09<br />

1639<br />

1 0.13 0.06<br />

1636<br />

1 0.30 0.14<br />

1644<br />

1 0.27 0.13<br />

1887<br />

1 0.31 0.15<br />

1893<br />

1 0.35 0.14<br />

11090<br />

1 0.32 0.13<br />

985<br />

Cyl. 1 1/4 " (32 mm)<br />

4-No.8876<br />

1/2" (13 mm)<br />

3-No.8876<br />

3/8" (10 mm)<br />

2-No.8876<br />

1/4" (6 mm)<br />

Specifications<br />

PRODUCT page<br />

May 2002<br />

11:3


page<br />

11:4<br />

PRODUCT<br />

May 2002<br />

Functions <strong>Specialty</strong> <strong>Locks</strong> & <strong>Trims</strong><br />

FUNCTION NUMBER DESCRIPTION<br />

1030<br />

1031<br />

WD841DLX<br />

951<br />

984<br />

984T<br />

1629<br />

1639<br />

1636<br />

1887<br />

1644<br />

1676<br />

1893<br />

11090<br />

11091<br />

PASSAGE SLIDING DOOR LOCK SET<br />

For sliding doors not requiring a lock.<br />

PRIVACY SLIDING DOOR LOCK SET<br />

For bathroom or bedroom doors where privacy is desired.<br />

Locking turn button inside; emergency release outside.<br />

GATE LOCK<br />

Deadlocking latch operated by thumbturn inside<br />

and key outside. Inner trim has hold-back feature.<br />

RIM CYLINDER<br />

A recess-mounted cylinder for use with various hardware<br />

items such as garage door locks, rim locks, etc...<br />

THREADED CYLINDER LOCK<br />

Threaded mortise cylinder will operate most mortise locks.<br />

T-TURN THREADED CYLINDER LOCK<br />

Threaded mortise cylinder will operate most mortise locks.<br />

SQUARE ESCUTCHEON<br />

For exterior or interior use with all backsets.<br />

ROUND ESCUTCHEON<br />

For exterior or interior use with all backsets.<br />

AUXILIARY TRIM PLATE<br />

For exterior or interior use where separate locking and<br />

latching are required.<br />

AUXILIARY TRIM PLATE<br />

For exterior or interior use where separate locking and<br />

latching are required.<br />

TRIM RING ADAPTER<br />

For installion of 4471 deadbolts on doors drilled at 2 1/8"<br />

AUXILIARY TRIM PLATE<br />

For exterior or interior use where separate locking and<br />

latching are required.<br />

RECTANGLE ESCUTCHEON<br />

For exterior or interior use where separate locking and<br />

latching are required.


Light/Medium-Duty Lever <strong>Locks</strong>ets<br />

CL3700 Series


CL3700 Series<br />

Light/Medium-Duty Level <strong>Locks</strong>ets<br />

CL3700 Series<br />

Quality<br />

The CL3700 series is a Grade 2<br />

light/medium-duty cylindrical lockset<br />

which provides an outstanding<br />

combination of value and performance.<br />

It is the ideal lever lockset for light<br />

commercial and heavy-duty residential<br />

applications such as interior offices,<br />

closets, multifamily housing, restaurants<br />

and retail complexes. Available in six<br />

architectural finishes and three lever<br />

designs, the CL3700 series provides<br />

quality materials and performance.<br />

Aesthetics<br />

Three lever designs offer variety when<br />

deciding on visual appeal, functionality<br />

and application. The Newport and<br />

Princeton lever designs easily fit into<br />

most commercial applications, while the<br />

Frascati lever brings a touch of Italy to<br />

residential and more sophisticated<br />

applications.<br />

CL3700.2<br />

Vandal Resistance<br />

CL3700 series locksets are available with<br />

Corbin Russwin’s Pyramid patented<br />

security cylinder, the most secure locking<br />

system available. Pyramid is especially<br />

recommended for installations that<br />

require superior protection against<br />

picking and drilling. See the Pyramid<br />

catalog for additional information.<br />

Key Advantages<br />

ANSI Grade 2 certification<br />

UL 1-1/2 hour fire rating<br />

Pyramid cylinders for increased security<br />

Interlocking tubular chassis and<br />

latchbolt<br />

ISO 9001 designed and manufactured<br />

in a certified 9001 facility<br />

Finishes<br />

Applications/Finishes<br />

BHMA 605 Bright Brass<br />

BHMA 606 Satin Brass<br />

BHMA 612* Satin Bronze<br />

BHMA 613*<br />

Simulated Dark Oxidized Satin<br />

Bronze<br />

BHMA 625 Bright Chromium Plated<br />

BHMA 626 Satin Chromium Plated<br />

Zinc levers are plated to match BHMA finish.<br />

*Simulated painted finish meeting ANSI standards for wear and<br />

durability.<br />

Applications 2<br />

Finishes 2<br />

Features 3<br />

Trim Designs 3<br />

Functions 4<br />

Options and Accessories 5<br />

How to Order 6<br />

Specifications 7<br />

This catalog can be found on the Internet at the<br />

Corbin Russwin website at: www.corbinrusswin.com


CL3700 Series<br />

Light/Medium-Duty Lever <strong>Locks</strong>ets Features/Trim Designs<br />

Features<br />

Handing<br />

Field reversible.<br />

Right or left hand must be specified for<br />

Frascati CL3755, 3759, 3780 and 3750.<br />

Door Thickness<br />

1-3/8" (35mm) to 1-3/4" (44mm).<br />

Lock Chassis<br />

Die-cast zinc for corrosion resistance.<br />

Backset<br />

2-3/4" (70mm) standard.<br />

Optional: 2-3/8" (60mm).<br />

Latches<br />

1/2" (13mm) bolt projection.<br />

Auxiliary Latchbolt<br />

Deadlocking latchbolt prevents<br />

manipulation when door is closed.<br />

Strike<br />

“T” Strike standard. Optional strikes, lip<br />

lengths and ANSI wrought strike box<br />

available; see How to Order, page 6.<br />

Trim Designs<br />

Newport NZD<br />

Lever: Die-cast zinc<br />

Lever length: 5-7/32" (133mm)<br />

Rose: Brass<br />

Rose diameter: 2-9/16" (65mm)<br />

Complies with codes requiring lever to<br />

return to within 1/2" (13mm) of door<br />

face.<br />

Cylinder<br />

Brass, 6-pin, L4 keyway, “0” bitted<br />

standard.<br />

Split Finishes<br />

BHMA 605x625, 605x626, 606x625, and<br />

606x626 are available in CL3720 privacy<br />

function only. Outside finish specified<br />

first. Front and strike finished to match<br />

inside trim unless otherwise specified.<br />

Keying Features Available<br />

Master keying<br />

Construction master keying<br />

Visual key control<br />

Concealed key control<br />

Pyramid<br />

Keys<br />

Two nickel silver standard.<br />

Warranty<br />

One-year limited.<br />

Frascati FZD<br />

Lever: Die-cast zinc<br />

Lever length: 4-3/4" (121mm)<br />

Rose: Brass<br />

Rose diameter: 2-9/16" (65mm)<br />

Certification/Compliance<br />

ANSI<br />

Meets A156.2 Series 4000, Grade 2.<br />

Meets A117.1 Accessibility Code.<br />

California State Reference Code<br />

(Formerly Title 19, California State Fire Marshal Standard)<br />

All levers with returns comply; levers<br />

return to within 1/2" of door face.<br />

C-UL US<br />

All locks listed for B Label Single doors.<br />

UL symbol on latch front indicates listing.<br />

Princeton PZD<br />

Lever: Die-cast zinc<br />

Lever length: 5-3/16" (132mm)<br />

Rose: Brass<br />

Rose diameter: 2-9/16" (65mm)<br />

Complies with codes requiring lever to<br />

return to within 1/2" of door face.<br />

CL3700.3


CL3700 Series<br />

Light/Medium-Duty Level <strong>Locks</strong>ets<br />

Outside Inside Series/Function Type<br />

CL3700.4<br />

CL3710<br />

CL3720<br />

CL3751<br />

Passage or<br />

Closet<br />

Privacy<br />

Bedroom or<br />

Bathroom<br />

Entrance<br />

or Office<br />

ANSI No.<br />

Series 4000<br />

F75<br />

F76<br />

F81/82<br />

CL3755 Classroom F84<br />

CL3759<br />

Storeroom<br />

or Public<br />

Restroom<br />

––<br />

CL3780 Exit Latch ––<br />

CL3750<br />

Half Dummy<br />

Trim<br />

(Throughbolted)<br />

Function Description<br />

Deadlocking latchbolt by lever either side.<br />

Both levers always free.<br />

Deadlocking latchbolt by lever either side.<br />

Outside lever locked by button.<br />

Outside lever unlocked by rotating inside lever.<br />

Emergency release in outside lever.<br />

Inside lever always free.<br />

Functions<br />

Deadlocking latchbolt by lever either side, except when turn<br />

button locks outside lever.<br />

Rotating turn button locks outside lever, requiring key to<br />

unlock.<br />

Rotating button the other way unlocks outside lever.<br />

Inside lever always free.<br />

Deadlocking latchbolt by lever either side, except when key<br />

outside locks outside lever.<br />

Outside lever unlocked by key outside.<br />

Inside lever always free.<br />

Deadlocking latchbolt by lever inside.<br />

Key outside unlocks outside lever to retract latchbolt.<br />

Lever retracts latchbolt.<br />

Key is retained in the unlocked mode.<br />

When key is removed, outside lever is locked.<br />

Inside lever always free.<br />

For twin communicating or exit doors where one side<br />

operation is required.<br />

Also when space is limited between door and switch panel.<br />

Deadlocking latchbolt.<br />

One-lever operation.<br />

Blank rose.<br />

Should be used only where rooms have more than one<br />

entrance.<br />

–– Lever acts as pull only; no operation.


CL3700 Series<br />

Light/Medium-Duty Lever <strong>Locks</strong>ets Options and Accessories<br />

Strikes<br />

Curved Lip “T” Strike<br />

2-3/4" x 1-1/8" x 1-1/4" (70mm x 29mm x 32mm)<br />

lip to center<br />

To order with lockset, see How to Order, page 6.<br />

To order separately, specify 687F60 x Lip Length x<br />

Finish.<br />

Dust Box for 2-3/4" (70mm) Curved Lip “T” Strike<br />

To order with lockset, see How to Order, page 6.<br />

To order separately, specify 687F94.<br />

Full Lip Radius Corner<br />

2-1/4" x 1-1/2" x 1" (57mm x 38mm x 25mm) lip<br />

to center<br />

To order with lockset, see How to Order, page 6.<br />

To order separately, specify 687F62 x 1-1/8"<br />

(29mm) x Finish.<br />

Dust Box for 2-1/4" (57mm) Full Lip Radius and<br />

Square Corner Strikes<br />

To order with lockset, see How to Order, page 6.<br />

To order separately, specify 687F95.<br />

ANSI Curved Lip<br />

4-7/8" x 1-1/4" x 1-1/4" (124mm x 32mm x<br />

32mm) lip to center<br />

To order with lockset, see How to Order, page 6.<br />

To order separately, specify 217L13 x Lip Length x<br />

Finish.<br />

ANSI Wrought Strike Box<br />

To order with lockset, see How to Order, page 6.<br />

To order separately, specify 120F76-8.<br />

Full Lip Square Corner<br />

2-1/4" x 1-1/2" x 1" (57mm x 38mm x 25mm) lip<br />

to center<br />

To order with lockset, see How to Order, page 6.<br />

To order separately, specify 687F61 x Finish.<br />

Cylinders<br />

Latches<br />

To order optional latchbolt with lockset,<br />

see How to Order, page 6.<br />

To order latchbolt separately, specify<br />

Part No. x Finish (e.g., 687F63 x 626).<br />

All CL3700 latches are deadlocking.<br />

Standard Cylinder<br />

.509" (13mm) plug diameter conventional<br />

.552" (14mm) plug diameter high security<br />

.496" plug diameter Pyramid<br />

Brass, 6-pin<br />

2 nickel silver keys<br />

Finishes: 606, 626<br />

Conventional 6-Pin (standard) 2000-037<br />

Schlage ®<br />

C Keyway<br />

To order optional cylinder with lockset, see How to Order, page 6.<br />

To order cylinder separately, specify Part No. x Keyway x Finish<br />

(e.g., 2000-037 x L4 x 626).<br />

UL Firecup<br />

Part No. 687F66<br />

Supplied standard with all CL3700’s.<br />

Failure to use invalidates UL listing.<br />

Backset and Front Description UL Latches<br />

Square Corner Front 2-1/4" x<br />

2-3/4" (70mm)<br />

1-1/8" (57mm x 29mm) faceplate<br />

687F63<br />

Square Corner Front 2-1/4" x 1"<br />

2-3/8" (60mm)<br />

(57mm x 25mm) faceplate<br />

687F64<br />

1/4" Round Corner Front 2-1/4" x<br />

2-3/8" (60mm)<br />

1" (57mm x 25mm) faceplate<br />

687F65<br />

1" (25mm) Latch Sleeve 687F71<br />

Screw Pack<br />

6-Pin<br />

Pyramid 7-Pin 2020-037<br />

2400-037-C-5<br />

“O” bitted or keyed random<br />

Part No. 687F96<br />

Supplied standard with wood-machine screws combination.<br />

CL3700.5


CL3700 Series<br />

Light/Medium-Duty Level <strong>Locks</strong>ets<br />

Stock Order<br />

CL3700.6<br />

Quantity Series/Function Trim Finish<br />

100 CL3755 NZD 626<br />

Cylinders and Keying<br />

Description Specify<br />

Conventional 6-pin Standard<br />

Less cylinder(s) LC<br />

Pyramid (FC) (conventional) PHS<br />

“O” bitted with 2 blank keys Standard<br />

Keyed random KR<br />

Construction master keying CMK<br />

Visual Key Control (VKC)<br />

- No keying data stamped on key<br />

or cylinder<br />

VKC0<br />

- Keys only VKC1<br />

- Cylinders and keys<br />

(not for HS)<br />

- Cylinders only<br />

(not for HS)<br />

Concealed key control (CKC)<br />

VKC2<br />

VKC3<br />

- CKC cylinders with VKC keys CKC2<br />

- CKC cylinders only CKC3<br />

2 keys per lock Standard<br />

More than 2 keys<br />

KY#<br />

(e.g., KY6)<br />

Backsets<br />

Description Specify<br />

2-3/8" (60mm) B238<br />

2-3/4" (70mm) Standard<br />

Finishes<br />

Description Specify<br />

Bright Brass 605<br />

Satin Brass 606<br />

Satin Chromium Plated 626<br />

Satin Bronze* 612<br />

Dark Oxidized Satin Bronze * 613<br />

Bright Chromium Plated 625<br />

Miscellaneous Options<br />

How to Order<br />

Ordering Examples Where to find ordering<br />

information and quick codes<br />

Contract/Detailed Order<br />

Quantity Keyset Series/Function Trim Finish Backset<br />

Zinc levers are plated to match BHMA finish.<br />

* Simulated painted finish meeting ANSI standards for wear<br />

and durability.<br />

Misc.<br />

Options<br />

24 AA1 CL3755 NZD 626 B238 M17 CKC2<br />

Strikes<br />

Strike Type Specify<br />

Curved Lip “T” Strike Standard<br />

ANSI Curved Lip SA114<br />

Full Lip 1/4" (6mm) Radius Corner SFR114<br />

Full Lip Square Corner SF114<br />

Finishes Page 2<br />

Handing Page 3<br />

Trim Designs Page 3<br />

Series/Functions Page 4<br />

Door Thickness Page 6<br />

Backsets Page 6<br />

Strikes Page 5<br />

Miscellaneous Options Page 6<br />

Cylinders and Keying Page 6<br />

Keying<br />

Description Specify<br />

Less cylinder with tailpiece for<br />

Schlage ® M06<br />

cylinder<br />

1-1/8" (29mm) latch front, square<br />

corners (standard with 2-3/4"<br />

Standard<br />

(70mm) backset)<br />

Available in 2-3/4" (70mm) backset only<br />

1" (25mm) latch front, square<br />

corners (standard with 2-3/8"<br />

Standard<br />

(60mm) backset)<br />

Available in 2-3/8" (60mm) backset only<br />

1" (25mm) latch front, rounded corners<br />

M15<br />

Available in 2-3/8" (60mm) backset only<br />

Dust box for 2-3/4" (70mm) strike M77<br />

Dust box for 2-1/4" (57mm) strike M78<br />

ANSI wrought strike box M17<br />

Door Thickness<br />

Door Thickness Specify<br />

2-3/8" (60mm) - 1-3/4" (44mm) B238<br />

Handing*<br />

Hand Specify<br />

Right Hand RH<br />

Left Hand LH<br />

*Must specify hand for Frascati CL3755, 3759, 3780 and<br />

3750.


CL3700 Series<br />

Light/Medium-Duty Lever <strong>Locks</strong>ets Specifications<br />

<strong>Locks</strong>ets shall be CL3700 Series Grade 2 Key-in-Lever <strong>Locks</strong>ets.<br />

<strong>Locks</strong> shall have an interlocking tubular chassis and latchbolt. Chassis mounting screws shall be accessible only when<br />

the inside lever and rose are removed.<br />

The latchbolt shall have a 1/2" (13mm) throw and shall include a deadlocking feature to inhibit manipulation when<br />

the door is locked.<br />

<strong>Locks</strong>ets and latchbolts shall be reversible for ease of installation.<br />

<strong>Locks</strong>ets shall be adjustable for 1-3/8" (35mm) and 1-3/4" (44mm) door thickness. Levers shall have inside and<br />

outside lever return springs to prevent lever sag.<br />

Lever handles shall be a minimum of 4-3/4" (121mm) in length and shall provide a minimum of 2-1/8" (54mm)<br />

clearance from surface of door to the inside of the lever at the midpoint.<br />

Outside levers on keyed locksets shall be removable only when the designated key is in the cylinder.<br />

<strong>Locks</strong>ets shall be furnished with two nickel silver keys. All cylinder plugs shall be brass and furnished with 6-pin<br />

chambers for master keying capabilities.<br />

Cylinders shall be easily changed by removing the lever without disassembling the lockset.<br />

Certification:<br />

UL 1-1/2 Hour Fire Rating<br />

ANSI A156.2 Series 4000, Grade 2<br />

ANSI A117.1 Accessibility Code<br />

All locksets shall carry a one-year warranty.<br />

CL3700.7


For more information regarding Corbin Russwin <strong>Locks</strong>ets,<br />

Exit Devices, Door Controls and Key Systems, contact your<br />

authorized Corbin Russwin Distributor or Sales Representative.<br />

In U.S.<br />

Corbin Russwin<br />

Architectural Hardware<br />

225 Episcopal Road<br />

Berlin, CT 06037<br />

Phone: 800-543-3658<br />

Fax: 800-447-6714<br />

corbinrusswin.com<br />

In Canada<br />

ASSA ABLOY Door<br />

Security Solutions Canada<br />

160 Four Valley Drive<br />

Vaughan, Ontario<br />

Canada L4K 4T9<br />

Phone: 800-461-3007<br />

Fax: 905-738-2478<br />

www.assaabloy.ca<br />

Corbin Russwin and Design® is a registered trademark of Corbin Russwin, Inc., an ASSA ABLOY Group company. Other products’ brand names may be trademarks or<br />

registered trademarks of their respective owners and are mentioned for reference purposes only. These materials are protected under US copyright laws. All contents<br />

current at time of publication. Corbin Russwin, Inc., an ASSA ABLOY Group Company, reserves the right to change availability of any item in this catalog, its design,<br />

construction, and/or its materials. Copyright © 2001, 2009 Corbin Russwin, Inc., an ASSA ABLOY Group company. All rights reserved. Reproduction in whole or in part<br />

without the express written permission of Corbin Russwin, Inc. is prohibited.<br />

45038-5/09R


Auxiliary <strong>Locks</strong><br />

Copyright © 2006-2008, Sargent Manufacturing Company, an ASSA ABLOY Group company. All rights reserved.<br />

Reproduction in whole or in part without the express written permission of Sargent Manufacturing Company is prohibited.


07/01/08 Copyright © 2006-2008, Sargent Manufacturing Company, an ASSA ABLOY Group company. All rights reserved.<br />

Reproduction in whole or in part without the express written permission of Sargent Manufacturing Company is prohibited.<br />

Auxiliary <strong>Locks</strong><br />

Table of Contents<br />

114/115 Hospital Latches For Push/Pull Doors . . . . . . . . . . . . . . . . . . . . . . . . . . . .1<br />

SSL1 Spring Latch For Security SideLite Applications . . . . . . . . . . . . . . . . . . . . . .2<br />

7800 Series Mortise <strong>Locks</strong> with Push/Pull Trim . . . . . . . . . . . . . . . . . . . . . . . . . . .3<br />

8200 Series Deadbolt Mortise <strong>Locks</strong> . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4<br />

4870 Series Mortise Deadbolts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5<br />

480 Series Grade 1 Deadbolts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6<br />

470 Series Grade 2 Deadbolts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7<br />

460 Series Deadbolts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8<br />

Locker <strong>Locks</strong> . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9<br />

Utility, Cabinet and Switch <strong>Locks</strong> . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10<br />

Padlocks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11<br />

MicroShield <br />

• This revolutionary finish coating available<br />

on all SARGENT product lines, utilizes a silver-based<br />

antimicrobial compound from Agion Technologies<br />

• The MicroShield protection is now available<br />

integrated within the 80 Series touch pad as well as<br />

the finish coating. MicroShield lasts for the life of<br />

the finish<br />

• MicroShield coating permanently suppresses the<br />

growth of bacteria, algae, fungus, mold and mildew.<br />

It is effective against a broad spectrum of bacteria<br />

• Non-toxic and completely safe. The Agion<br />

antimicrobial compound is EPA and NSF approved<br />

and FDA listed for use in medical and food<br />

preparation equipment<br />

• Applications: Anywhere there is need for a clean<br />

environment (hospitals, laboratories, schools,<br />

medical centers, daycare, food processing etc.)<br />

1-800-727-5477 • www.sargentlock.com<br />

MicroShield <br />

As part of their promise to provide innovative solutions to their customers,<br />

ASSA ABLOY Group companies offer the MicroShield TM technology, a silver-based<br />

antimicrobial coating designed to stem the spread of germs and bacteria.<br />

MicroShield TM is a trademark of Yale Security Inc., an ASSA ABLOY Group company.<br />

The Agion antimicrobial is not intended as a substitute for good hygiene.<br />

Coated products must still be cleaned to insure the surfaces will be free of<br />

destructive microbes. ASSA ABLOY makes no representations or warranties,<br />

express or implied, as to the efficacy of the Agion antimicrobial. A copy of<br />

the Agion warranty is available upon request.<br />

Agion is a registered trademark of Agion Technologies, Inc., Wakefield, MA, USA


Auxiliary <strong>Locks</strong><br />

Specifications<br />

114/115 Hospital Latches<br />

For Push-Pull Doors<br />

Designed for convenience plus utility, the 114/115 hospital latches open with a gentle pull<br />

or slight push, making it ideal for hands free operation. The 114 push-pull latch with its<br />

profile makes it very easy to operate, while the 115 push-pull latch with its lower profile<br />

helps eliminate any obstruction while passing through an opening. Slim tapered paddles<br />

and smartly styled escutcheons possess all the elements of tasteful, yet functional design.<br />

The chassis design has versatility of surface or through-bolt mounting making this hospital<br />

latch the optimum construction for both durability and ease of install.<br />

For Doors 1-3/4"(44mm) - 2-1/4"(57mm)<br />

Backset 5"(127mm) standard. For 2-3/4" (70mm) backset (specify as 24-115)<br />

and 7" (177mm) backset (specify as 26-115) available on order<br />

Strike 2-3/4" (70mm) ANSI A115.2 curved lip strike # 800<br />

Bolt Brass, 1/2" (13mm) throw, anti-friction nylon insert<br />

Hand Specify hand (RHR, RH, LHR or LH)<br />

114 Paddles Cast; Projection from door 3-1/4" (83mm)<br />

Mounted down position ONLY<br />

115 Push Paddle - Mounted up position only<br />

Cast; 1-5/8"(41mm) x 4-1/2"(114mm); Projection from door 2-1/2"(64mm)<br />

115 Pull Paddle - Mounted down position only<br />

Cast; 1-5/8" x 4-3/4"; Projection from door 2-15/16"<br />

Escutcheons Cold drawn; 2-1/2"(64mm) x 6-7/8" (175mm)<br />

UL Listed UL Listed for use on fire doors, UL-F804H<br />

See Underwriters Laboratories Building Materials List<br />

Prefixes 24- 2-3/4" (70mm) backset<br />

26- 7" (177mm) backset<br />

28- 4-7/8"(124mm) ANSI curved lip strike # 808<br />

36- 6-Lobe Security Head Screws<br />

37- Spanner Security Head Screws<br />

74- Lead lined. Specify Push or Pull side<br />

SG- MicroShield – Antimicrobial clear powder coat<br />

Suffixes P Suffix designates Push/Pull to be stamp on each escutcheon<br />

TB Thru bolt pack, specify door thickness: 1-3/4"(44mm),<br />

2"(51mm) & 2-1/4"(57mm)<br />

CPC Clear Powder Coat over 26D<br />

Finishes 03, 04, 09, 10, 10B, 15, 26, 26D For other finishes consult factory<br />

Chassis Mounted Unit Construction<br />

1 2 3<br />

1. Chassis unit installs easily into door preparation.<br />

2. Chassis is surface applied to door with (4) mounting screws.<br />

3. Escutcheon slips over lever, attaches to chassis and<br />

installation is complete.<br />

How To Order<br />

114 Push-Pull<br />

114 latches are mounted in the down<br />

position as shown and are available<br />

with ‘’PUSH’’ and ‘’PULL’’ lettered into<br />

the top of the escutcheon.<br />

115 Push-Pull<br />

115 latches are mounted with the<br />

‘’PUSH‘’ in the up position and<br />

the ‘’PULL‘’ in the down position as<br />

shown and are available with “PUSH’’<br />

and “PULL’’ lettered into the top of<br />

the escutcheon.<br />

Specify Note Example<br />

Prefixes MicroShield SG-<br />

Series 115 SG-115<br />

Words Push/Pull P SG-115P<br />

Suffixes TB SG-115P-TB<br />

Finish 26D SG-115P-TB x 26D<br />

Hand RH SG-115P-TB x 26D x RH<br />

1-800-727-5477 • www.sargentlock.com<br />

1<br />

07/01/08 Copyright © 2006-2008, Sargent Manufacturing Company, an ASSA ABLOY Group company. All rights reserved.<br />

Reproduction in whole or in part without the express written permission of SARGENT Manufacturing is prohibited.


07/01/08 Copyright © 2006-2008, Sargent Manufacturing Company, an ASSA ABLOY Group company. All rights reserved.<br />

Reproduction in whole or in part without the express written permission of Sargent Manufacturing Company is prohibited.<br />

Auxiliary <strong>Locks</strong> SSL1 Spring Latch<br />

SARGENT SSL1 Auxiliary Latch<br />

• SARGENT SSL1 is a spring loaded latchbolt retracted by a thumb turn on one side with<br />

no operation on the other side<br />

• The SSL1 Auxiliary Latch is the perfect solution for applications such as the Security Panel<br />

on the Security Sidelite from CECO and CURRIES. Other applications include the top<br />

portion of a dutch door, communicating doors and shallow closets<br />

• Only recommended for areas with alternate exits<br />

• ADA compliant thumb turn<br />

• 3-hour UL fire rating<br />

• 6 hardware finishes available<br />

Security SideLite Solution<br />

• The SSL1 spring-loaded latch used in conjunction with CECO and CURRIES Security<br />

Sidelite doors and frames provide a full solution<br />

• The Security Panel allows a free flow of light and an attached door panel can cover the<br />

Sidelite window pane to provide privacy and to offer protection in emergency situations<br />

Specifications<br />

For Doors & Backset 2-3/4" (70mm) backset<br />

Strike 2-3/4" (70mm) ANSI A115.2 curved lip strike # 800<br />

Bolt 1/2" (13mm) throw<br />

Hand Non Handed<br />

UL Listed UL Listed for use on fire doors, UL-F804H<br />

See Underwriters Laboratories Building Materials List<br />

Prefix SG- prefix MicroShield – Antimicrobial clear powder coat<br />

Finishes 03, 04, 10, 10B, 26, 26D<br />

Door Prep Single sided prep<br />

How To Order<br />

Specify Example<br />

Prefixes SG-<br />

Product SG-SSL1<br />

Finish SG-SSL1 x 26D<br />

2<br />

1-800-727-5477 • www.sargentlock.com<br />

Security SideLite offered through CECO<br />

and CURRIES


Auxiliary <strong>Locks</strong><br />

7800 Push/Pull Trim – PT<br />

The Push/Pull design known for its ease of operation is coupled with the<br />

strength and integrity of a mortise lock to provide greater versatility. The trim,<br />

commonly used in hospitals and health care facilities, can now service<br />

conference rooms, handicapped restrooms, laboratories and pharmaceutical<br />

facilities that require more durability and security features than a cylindrical<br />

lock can provide.<br />

Features<br />

2-3/4"<br />

(70mm)<br />

4-5/8"<br />

(117mm)<br />

4-1/2"<br />

(114mm)<br />

• Spindle centered in escutcheon<br />

7837 PT<br />

Horizontal Mount Shown<br />

• Paddle trim orientation can be mounted in vertical (up or down) and<br />

horizontal positions as a standard product, no need for specifying mount<br />

positions on order<br />

• Down or horizontal paddle orientation is required for cylinder side of<br />

door and if thumb turn is used<br />

• Easy installation<br />

• Handing is easily field reversible<br />

• Through-bolted trim for stability<br />

• 6 Lobe security type screws (Torx ® ) standard for PT trim only –<br />

Spanner Security screws optional as 37-prefix<br />

• Engraving on paddle – consult factory<br />

• Lead lining is optional (Lockbody only), specify 74- prefix<br />

• Covers are heavy wrought stainless steel, brass or bronze<br />

• Paddles are cast stainless steel brass or bronze<br />

• Finishes: 3, 4, 9, 10, 10B, 10BL, 20D, 32, 32D<br />

Specifications<br />

2-3/4"<br />

(70mm)<br />

7800 Series Mortise <strong>Locks</strong><br />

with Push/Pull Trim – PT<br />

How To Order<br />

Functions Available<br />

04 Storeroom or Closet; Single Cylinder, Outside Paddle Rigid<br />

15 Passage or Closet; Can not be locked<br />

16 Exit or Public Restroom; Two Cylinder with Special Cam for I/S Cylinder<br />

17 Asylum or Institutional; Rigid Paddles; Two Cylinders<br />

24 Storeroom; Single Cylinder and Thumb Turn<br />

26 Storeroom; Single Cylinder, Latchbolt and Deadbolt are independent<br />

of each other<br />

37 Classroom; Single Cylinder<br />

43 Apartment Corridor Door, Single Cylinder, Thumb Turn, Toggle<br />

and Deadbolt<br />

45 Dormitory or Exit; Same as 43 without Deadlatch<br />

50 Hotel Guest; Single<br />

65 Privacy Bedroom or Bath; Thumb<br />

Full Function Descriptions available in the 7800/8200 Mortise Lock Catalog.<br />

All other functions available as specials, except trim one-side on<br />

For Doors Door thickness 1-3/4" (44mm) standard (For thicker doors, consult factory)<br />

Backset 2-3⁄4" (70mm) only<br />

Case 12 gauge heavy duty wrought steel, zinc dichromate plated. Thickness 7/64" (3mm) (.109")<br />

Outside Front Plate Brass, bronze or stainless steel. 8" (203mm) x 1-1⁄4" (31mm), ANSI Standard A115.1. Adjustable at any angle from<br />

flat to beveled 1⁄8" (3mm) in 2" (51mm)<br />

Springs High carbon steel<br />

Latchbolt Stainless steel 3⁄4" (19mm) projection one-piece, anti-friction reversible latch<br />

Auxiliary Deadlatch Stainless steel, non-handed<br />

Deadbolt One-piece hardened stainless steel, with 1" (25mm) projection<br />

Hand Specify hand on order; easily field reversible (if no hand is specified RH will be provided)<br />

Strike Brass, bronze or stainless steel; ANSI Standard A115.1; curved lip, non-handed (strike box optional)<br />

Keys Two, nickel silver (control key or emergency key must be ordered when required)<br />

Masterkeying Can be masterkeyed or grand masterkeyed. Construction keying available<br />

Stile 5" (127mm) minimum stile for 7800 Push/Pull Trim<br />

Door Prep ANSI A115.1 modified per template (see template 4512 only)<br />

Certification Compliance<br />

1-7/8"<br />

(48mm)<br />

1-1/2"<br />

(38mm)<br />

Specify Note Example<br />

*Prefixes Keso F1 F1-82-<br />

Series & Function 7837 F1-82-7837<br />

Trim PT F1-82-7837 PT<br />

Finish 32D F1-82-7837 PT x 32D<br />

Hand RH F1-82-7837 PT x 32D x RH<br />

* Available Prefixes listed see Push Pull Trim page in<br />

7800/8200 catalog.<br />

ANSI/BHMA Meets ANSI/BHMA A156.13 Series 1000 Operational Grade 1 and Security Grade 1. Meets or exceeds ASTM F1577-95b<br />

paragraph 6.2 detention impact level 1 for deadbolt functions, level 3 for latchbolt only functions.<br />

Note: Removable Core and SFIC Cylinders do not meet Security Grade 1 requirements.<br />

ADA Meets A117.1 Accessibility Code.<br />

Meets BOMA International 4.13.8 Complies with American Disability Act; Consult local authorities<br />

UL UL and UL Listed to Canadian safety standards for A label (3 hour fire door) and lesser class doors,<br />

stamped letter F and UL symbol on armored front indicate listing<br />

Positive Pressure Meets positive pressure requirements UL 10C and UBC 7-2 (1997)<br />

1-800-727-5477 • www.sargentlock.com<br />

3<br />

07/01/08 Copyright © 2006-2008, Sargent Manufacturing Company, an ASSA ABLOY Group company. All rights reserved.<br />

Reproduction in whole or in part without the express written permission of SARGENT Manufacturing is prohibited.


07/01/08 Copyright © 2006-2008, Sargent Manufacturing Company, an ASSA ABLOY Group company. All rights reserved.<br />

Reproduction in whole or in part without the express written permission of Sargent Manufacturing Company is prohibited.<br />

Auxiliary <strong>Locks</strong><br />

Specifications<br />

4<br />

1-800-727-5477 • www.sargentlock.com<br />

8200 Series<br />

Deadbolts<br />

For Doors Door thickness 1-3/4" (44mm) standard (For thicker doors, consult factory)<br />

Backset 2-3/4" only<br />

Strike 4-7/8"(124mm), ANSI Standard A115.1.<br />

Available finishes 03, 04, 09, 10, 10BL, 15, 20D, 32, 32D<br />

Strike box optional - specify lock with WBS suffix<br />

Deadbolt One piece hardened stainless steel deadbolt with 1" (25mm) throw<br />

Cylinder Brass, 6-pin. 2 keys per lock. Also available with the SARGENT<br />

Signature and Keso and Keso F1 security systems<br />

Masterkeying Can be masterkeyed. Construction key systems available<br />

Case 12 gauge heavy duty wrought steel, zinc dichromate plated<br />

Outside Brass, bronze and stainless steel. 8"(203mm) x 1-1/4"(32mm), ANSI Standard 115.1.<br />

Front Plate Adjustable at any angle from flat to beveled 1/8"(3mm) in 2"(51mm)<br />

Hand Non-handed<br />

Prefixes for 1- For 1-3/8" thick doors; front 1-1/16" wide<br />

10- SARGENT Signature<br />

10UL- SARGENT Signature systems meeting UL437<br />

11- SARGENT XC key system<br />

11-70- Small Format interchangeable disposable construction core -<br />

to accept 7 Pin XC permanent core<br />

11-72-7P- Small Format interchangeable keyed construction core -<br />

to accept 7 Pin XC permanent core<br />

11-73-7P- Small Format interchangeable core - to accept 7 pin XC permanent core<br />

21- SARGENT Construction key system (Lost Ball)<br />

22- SARGENT Construction key (Split Key)<br />

23- 4-7/8"(124mm) ANSI Strike with 1-1/8" (29mm) Flat Lip<br />

31- Thick Doors - consult factory<br />

36- 6 Lobe Torx ® Security Screws<br />

37- Spanner head security screws<br />

60- SARGENT Disposable construction core<br />

63- SARGENT Removable core<br />

64- SARGENT Construction removable core<br />

65-73 - Small format interchangeable cores – 7-pin uncombinated<br />

65737P- Small Format Interchangeable 7 Pin Uncombinated Core<br />

65-73 - Small format interchangeable cores – 7-pin uncombinated<br />

70- Small format interchangeable core plastic disposable core provided<br />

72- Small format interchangeable core with construction core provided<br />

73- Small format 6-pin interchangeable core SARGENT 4A, 4B keyway only<br />

73-7P- Small format 7-pin interchangeable core SARGENT 4A, 4B keyway only<br />

74- Lock case wrapped in lead (specify hand)<br />

81- Cylinder to accept Keso (83) and Keso F1 (F183) removable core –<br />

no core provided<br />

82- SARGENT Keso Security Cylinder (existing key systems only)<br />

F1-82- SARGENT Keso Security, patented, cylinder – new key systems<br />

83- SARGENT Keso Security Removable Core Cylinder (existing key systems only)<br />

F1-83- SARGENT Keso Security, patented, removable core cylinder –<br />

new key systems<br />

84- SARGENT Keso Security Removable Construction Core Cylinder<br />

BR- Bump Resistant Cylinder (Conventional & XC Cylinders Only)<br />

SC/ SE-Furnished in Schlage C or E keyway (1-1/8" cylinder only)<br />

SG-MicroShield - An antimicrobial clear powder coat<br />

VA- SARGENT V-10 standard cylinder<br />

VC- SARGENT V-10 interchangeable core<br />

VS- SARGENT V-10 cylinder unassembled<br />

VCVS- SARGENT V-10 interchangeable core cylinder unassembled<br />

Finishes 03, 04, 09, 10, 10B, 10BL, 20D, 32 & 32D<br />

For other finishes consult factory<br />

4-7/8"<br />

(124mm)<br />

1-1/4"<br />

(32mm)<br />

4-7/8"<br />

(124mm)<br />

1-1/8"<br />

(29mm)<br />

3/32"<br />

(3mm<br />

thick)<br />

1-1/4"<br />

(32mm)<br />

3/32"<br />

(3mm<br />

thick)<br />

4-7/8"<br />

(124mm)<br />

Functions<br />

03 Classroom 20 Deadlock 21 Deadlock 22 Deadlock 23 Classroom<br />

• Key outside operates<br />

deadbolt<br />

• Thumb turn inside<br />

retracts deadbolt, but<br />

will not project it<br />

*** ***<br />

• Key outside operates<br />

deadbolt<br />

• No inside operation<br />

• ANSI F18<br />

• Key outside operates<br />

deadbolt<br />

• Thumb turn inside<br />

operates deadbolt<br />

• ANSI F17<br />

*** For use only on rooms with more than one exit<br />

Note: For deadbolt function locks with levers see the 8200 Mortise Lock Catalog<br />

82-0229 Strike<br />

Flat Lip Alternative<br />

(23- Prefix)<br />

How To Order<br />

• Key from either side<br />

operates deadbolt<br />

• ANSI F16<br />

1-1/4"<br />

(32mm)<br />

78-0034 Strike<br />

(Standard)<br />

8200 Deadlock<br />

2-3/4"<br />

(70mm)<br />

82-0109 Strike<br />

Curved Lip Alternative<br />

(Specify as 82-0109)<br />

1-1/4"<br />

(32mm)<br />

Specify Note Example<br />

Prefixes BR-XC- BR-11-<br />

Series & Function 8223 BR-11-8223<br />

1-1/4"<br />

(32mm)<br />

3/32"<br />

(3mm<br />

thick)<br />

Finish 26D BR-11-8223 x 26D<br />

Hand RHR BR-11-8223 x 26D x RHR<br />

• Key from either side<br />

operates deadbolt<br />

• Thumb turn inside will<br />

retract deadbolt, but<br />

will not project it


Auxiliary <strong>Locks</strong><br />

Specifications<br />

Functions<br />

4870 Series<br />

Deadbolts<br />

For Doors Door thickness 1-3/4" (44mm) standard (For thicker doors, consult factory)<br />

Backset 2-3/4" (70mm) only<br />

Strike 3-1/2"(89mm) x 1-1/8"(29mm) strike # 480 with strike box.<br />

Available finishes 03, 04, 09, 10, 10B, 15, 32, 32D<br />

Bolt One piece hardened stainless steel deadbolt with 1" throw<br />

Cylinder Brass 6-pin. Two nickel silver keys per lock (Control key must be ordered<br />

separately, when required)<br />

Cylinder Ring 97 Rosette (standard), 1KB rosette optional (specify on order)<br />

Case Heavy wrought steel, .093 thick, protected with a zinc<br />

dichromate finish<br />

Outside Brass, bronze, stainless steel. 4-5/8"(117mm) x 1-1/8" (29mm)<br />

Front Plate Adjustable for flat or beveled doors (bevel adjustment 1/8"(3mm) in 2"(51mm))<br />

Hand Non handed, field reversible (except for 74-)<br />

Thumb Turn 130W Thumb turn (standard)<br />

UL/cUL Listed Listed for use on fire doors<br />

Prefixes 10- SARGENT Signature<br />

10UL- SARGENT Signature systems meeting UL437 (Security Grade 1)<br />

11- SARGENT XC key system<br />

11-70 Small Format interchangeable disposable construction core -<br />

to accept 7 Pin XC permanent core<br />

11-72-7P- Small Format interchangeable keyed construction core -<br />

to accept 7 Pin XC permanent core<br />

11-73-7P Small Format interchangeable core - to accept 7 pin XC permanent core<br />

21- SARGENT Construction key system (Lost Ball)<br />

22- SARGENT Construction key (Split Key)<br />

28- 7710 Flat Lip Strike 4-7/8" (124mm) x 1-1/4"(32mm) ANSI A115-1<br />

36- Torx ® security screws<br />

37- Spanner head security screws<br />

60- SARGENT Disposable construction core<br />

63- SARGENT Removable core<br />

64- SARGENT Construction removable core<br />

65-73- Small format interchangeable cores – 6-pin uncombinated<br />

65-73-7P- Small format interchangeable cores – 7-pin uncombinated<br />

70- Small format interchangeable core plastic disposable core provided<br />

72- Small format interchangeable core with construction core provided<br />

73- Small format 6-pin interchangeable core SARGENT 4A, 4B keyway only<br />

73-7P- Small format 7-pin interchangeable core SARGENT 4A, 4B keyway only<br />

74- Lock case wrapped in lead (specify hand)<br />

81- Cylinders to accept KESO & KESO Removable Core - No core provided<br />

82- SARGENT Keso Security Cylinder (existing key systems only)<br />

F1-82- SARGENT Keso Security, patented, cylinder – new key systems<br />

83- SARGENT Keso Security Removable Core Cylinder (existing key systems only)<br />

F1-83- SARGENT Keso Security, patented, removable core cylinder – new key systems<br />

84- SARGENT Keso Security Removable Construction Core Cylinder<br />

BR- Bump Resistant Cylinder (Conventional & XC Cylinders Only)<br />

SC/ SE- Furnished in Schlage C or E keyway (1-1/8" cylinder only)<br />

SG- MicroShield – an antimicrobial powder coat finish<br />

VA- SARGENT V-10 standard cylinder<br />

VC- SARGENT V-10 interchangeable core<br />

VS- SARGENT V-10 cylinder unassembled<br />

VCVS- SARGENT V-10 interchangeable core cylinder unassembled<br />

Finishes 03, 04, 09, 10, 10B, 10BL, 20D, 26, 26D, 32, 32D<br />

For other finishes consult factory<br />

•Key from either side<br />

operates deadbolt<br />

•Key outside<br />

operates deadbolt<br />

•Thumb turn inside<br />

operates deadbolt<br />

•Key outside operates<br />

deadbolt<br />

•No inside operation<br />

•Key outside<br />

operates deadbolt<br />

•Thumb turn inside<br />

retracts deadbolt,<br />

but will not<br />

project it<br />

3-1⁄2''<br />

(89mm)<br />

480 Strike<br />

ANSI A115.5<br />

(Standard)<br />

4-7⁄8''<br />

(124mm)<br />

1-1⁄8''<br />

(29mm)<br />

2-1⁄ 2''<br />

(64mm<br />

7710 Strike (28- Prefix)<br />

1-1⁄8''<br />

(29mm)<br />

4-1⁄8''<br />

(105mm)<br />

1-1⁄4''<br />

(32mm)<br />

•Key from either side<br />

operates deadbolt<br />

•Thumb turn inside<br />

retracts deadbolt,<br />

but will not<br />

project it<br />

1-800-727-5477 • www.sargentlock.com<br />

7730 Strike<br />

4-7⁄8'<br />

(124mm)<br />

4874 Deadlock 4875 Deadlock 4876 Deadlock 4877 Classroom 4878 Public Toilet 4879 Exit Lock<br />

*** ***<br />

*** For use only on rooms with more than one exit<br />

How To Order<br />

4870 Series Deadlock<br />

3-7⁄8''<br />

(98mm)<br />

2-3⁄4''<br />

(70mm)<br />

1-13 ⁄ 32'' (36mm)<br />

Specify Note Example<br />

Prefixes 10- 10-<br />

Series & Function 4875 10-4875<br />

Finish 04 10-4875 x 04<br />

•Thumb turn inside<br />

operates deadbolt<br />

• No outside<br />

operation<br />

5<br />

2-13 ⁄ 16''<br />

(71mm)<br />

1-1⁄4''<br />

(32mm)<br />

4-1⁄8''<br />

(105mm)<br />

07/01/08 Copyright © 2006-2008, Sargent Manufacturing Company, an ASSA ABLOY Group company. All rights reserved.<br />

Reproduction in whole or in part without the express written permission of SARGENT Manufacturing is prohibited.


07/01/08 Copyright © 2006-2008, Sargent Manufacturing Company, an ASSA ABLOY Group company. All rights reserved.<br />

Reproduction in whole or in part without the express written permission of Sargent Manufacturing Company is prohibited.<br />

Auxiliary <strong>Locks</strong><br />

Specifications<br />

6<br />

1-800-727-5477 • www.sargentlock.com<br />

480 Series<br />

Grade 1 Deadbolts<br />

For Doors 1-3/8" (35mm) to 1-3/4" (44mm) thick standard<br />

For doors over 1-3/4" (44mm) consult factory (2-1/4" Thick door max)<br />

Door Prep Fits 161 (standard) cut outs and Fits 160 with 2-3/8" (60mm) backset with 1"(25mm)<br />

front and for 1-3/8"(35mm) thick door<br />

Backsets 2-3/4" (70mm) standard. 2-3/8" (60mm) optional (20 prefix)<br />

Strike Wrought brass, bronze or stainless steel<br />

Bolt Solid steel with hardened steel pin insert and nickel silver plating<br />

7/8" (22mm) x 5/8" (16mm) x 1" (25mm) throw<br />

Cylinder Brass, 6-pin. 2 nickel silver keys<br />

Masterkeying Can be masterkeyed. Construction key system available<br />

Front Wrought brass, bronze or stainless steel 2-1/4" (57mm) x 1-1/8" (29mm)<br />

with fixed bevel 1/8" (3mm) in 2" (51mm) furnished standard<br />

Hand Non handed, field reversible<br />

Turn Lever Non-ferrous<br />

Housing Non-ferrous, reinforced, one piece 2-1/2" (64mm) dia. 60, 63, 64 prefix housingbrass<br />

and zinc, two piece. Concealed screws on double cylinder function<br />

Specification Meets ANSI A156.5 Grade 1 requirements with 408 or 488 strike<br />

UL/cUL Listed UL listed to U.S. and Canadian safety standards<br />

Positive Pressure Conforms to standards UL 10C and UBC 7-2 (1997)<br />

Prefixes 10- SARGENT Signature key system<br />

11- SARGENT XC key system<br />

11-70- Small Format interchangeable disposable construction core -<br />

to accept 7 Pin XC permanent core<br />

11-72-7P- Small Format interchangeable keyed construction core -<br />

to accept 7 Pin XC permanent core<br />

11-73-7P- Small Format interchangeable core - to accept 7 pin XC permanent core<br />

16- 400 “T’’ shaped strike with strike box<br />

20- 2-3/8" (60mm) backset. 2-3/4" (70mm) x 1" (25mm) wide front<br />

21- SARGENT Construction key system (lost ball) standard on all new systems<br />

22- SARGENT Construction key system (split key). For pre-established split key systems only<br />

28- 408 Flat lip strike ANSI A115.2<br />

36- 6-Lobe security Head Screw<br />

37- Spanner Head Screw<br />

48- 488 Reinforced strike with 4 mounting screws and strike box<br />

60- SARGENT Removable core cylinders. Plastic disposable core provided<br />

63- SARGENT Removable core cylinder<br />

64- SARGENT Removable construction core cylinder<br />

65-73- Small format interchangeable cores - 6-pin uncombinated<br />

65-73-7P- Small format interchangeable cores - 7-pin uncombinated<br />

70- Small format interchangeable core. Plastic disposable core provided<br />

72- Small format interchangeable core with construction core provided<br />

73- Small format 6-pin interchangeable core, SARGENT 4A, 4B keyway only - for new systems<br />

73-7P- Small format 7-pin interchangeable core SARGENT 4A, 4B keyway only - for new systems<br />

BR- Bump Resistant Cylinder (Conventional & XC Cylinders Only)<br />

SC/SE- Schlage C or E keyway (specify)<br />

Finishes 03, 04, 10, 10B, 26, 26D For other finishes consult factory<br />

Packaging — 480 Series<br />

Approximate Shipping Weights<br />

2 lbs.(.9 kg)/Box 10 Boxes/Case<br />

Functions * Note - Use only on rooms with more than one exit<br />

*484 Deadlock 485 Deadlock *486 Deadlock 487 Deadlock 489 Deadlock<br />

• Key from either side<br />

operates deadbolt<br />

• ANSI EO141<br />

• Key outside operates<br />

deadbolt<br />

• Thumb turn inside<br />

operates deadbolt<br />

• ANSI EO151<br />

• Key outside operates<br />

deadbolt<br />

• Blank plate by exposed<br />

screws inside. Minimum<br />

1" (25mm) required<br />

between doors<br />

• ANSI E0161<br />

404 Strike<br />

(Standard)<br />

1-1/8"<br />

(29mm)<br />

488 Reinforced Strike<br />

(48- Prefix)<br />

• Key outside operates<br />

deadbolt<br />

• Thumb turn inside<br />

retracts deadbolt, but<br />

will not project the<br />

deadbolt<br />

• ANSI E0161<br />

480 Series Deadbolt<br />

1-1/4"<br />

(32mm)<br />

2-3/4"<br />

(70mm)<br />

2-1/8"<br />

(54mm)<br />

3-5/8"<br />

(92mm)<br />

How To Order<br />

Inside Turn Lever<br />

400 T-Shaped Strike<br />

(16- Prefix)<br />

2-3/4"<br />

(70mm)<br />

1-1/8"<br />

(29mm)<br />

1-1/4"<br />

(32mm)<br />

408 Flat Lip Strike<br />

(28- Prefix)<br />

1-1/4"<br />

(32mm)<br />

1-1/4"<br />

(32mm)<br />

• Thumb turn inside<br />

operates deadbolt<br />

• Blank outside plate<br />

1-1/2"<br />

(38mm)<br />

4-7/8"<br />

(124mm)<br />

Specify Note Example<br />

Prefixes 28- 28-<br />

Series & Function 485 28-485<br />

Finish 10 28-485 x 10


Auxiliary <strong>Locks</strong><br />

Specifications<br />

Functions<br />

470 Series<br />

Grade 2 Deadbolts<br />

For Doors 1-3/4" (44mm) to 2-3/8" (61mm) door thickness [except 475 with<br />

2-1/16" (53mm) maximum thickness.] (1-3/8" door optional as 1-Prefix)<br />

Door Prep 1-1/2" dia. (38mm) hole standard for all functions<br />

2-1/8" dia. (54mm) hole (161 door prep) for 474 and 475 only<br />

with adapter ring provided<br />

Backsets 2-3/8" (61mm) or 2-3/4" (70mm) adjustable backset<br />

Strike 406 Strike standard<br />

407 1/4" Radius Strike<br />

408 Flat Lip Strike 4-7/8" x 1-1/4" (28-)<br />

Bolt Brass with hardened steel pin<br />

5/8" (16mm) x 13/16" (21mm) x 1" (25mm) throw<br />

Cylinder Brass, 6-pin cylinder<br />

Masterkeying Can be masterkeyed. Construction key system available<br />

Specification Grade 2 ANSI 156.5 1000 series<br />

Front Stamped brass 2-1/4" (57mm) x 1" (25mm) wide with filler for<br />

1-1/8" (29mm) wide<br />

Hand Universal – non handed<br />

Prefixes 1- 1-3/8" (35mm) thick door adapter<br />

10- SARGENT Signature key system<br />

11- SARGENT XC key system<br />

13- Front & strike with 1/4" (6mm) radius corners<br />

15- Drive-in adjustable backset bolt x 26D only (Not Grade 2)<br />

21- Construction key system (Lost Ball)<br />

28- 408 Flat lip strike, 4-7/8" (124mm) x 1-1/4" (32mm). ANSI A115.2<br />

BR- Bump Resistant Cylinder (Available with Conventional & XC<br />

Cylinders Only)<br />

SC- Deadbolt furnished in Schlage C keyway, 0 Bitted<br />

SE- Deadbolt furnished in Schlage E keyway, 0 Bitted<br />

Finishes 3, 4, 10, 10B, 26, 26D<br />

Packaging — 470 Series<br />

Approximate Shipping Weights<br />

2 lbs./Box 10 Boxes/Case<br />

474 Deadbolt 475 Deadbolt 479 Deadbolt<br />

•Key from either side<br />

operates deadbolt<br />

* Use only on rooms<br />

with more than<br />

one exit<br />

• Key outside operates<br />

deadbolt<br />

•Thumb turn inside<br />

operates deadbolt<br />

How To Order<br />

Specify Note Example<br />

Prefixes 10- 10-<br />

Series & Function 479 10-479<br />

Finish 04 10-479 x 04<br />

•Thumb turn inside<br />

operates deadbolt<br />

• Inside mounting only<br />

470 Series Deadbolt<br />

Strikes<br />

406 Strike<br />

Standard<br />

1-1/8"<br />

(29mm)<br />

2-3/4"<br />

(70mm)<br />

2-1/8"<br />

(54mm)<br />

408 Flat Lip Strike<br />

28 Prefix<br />

1-1/4"<br />

(32mm)<br />

1-1/8"<br />

(29mm)<br />

4-7/8"<br />

(124mm)<br />

1-800-727-5477 • www.sargentlock.com<br />

Inside<br />

Turn Lever<br />

ADA Compliant<br />

1-3/4" (44mm)<br />

Turn<br />

2" Dia. (51 mm)<br />

7/8" (22 mm) Projection<br />

407 Radius Strike<br />

13 Prefix –<br />

Includes Radius Front<br />

1-1/8"<br />

(29mm)<br />

2-3/4"<br />

2-1/8"<br />

(70mm)<br />

(54mm)<br />

7<br />

07/01/08 Copyright © 2006-2008, Sargent Manufacturing Company, an ASSA ABLOY Group company. All rights reserved.<br />

Reproduction in whole or in part without the express written permission of SARGENT Manufacturing is prohibited.


07/01/08 Copyright © 2006-2008, Sargent Manufacturing Company, an ASSA ABLOY Group company. All rights reserved.<br />

Reproduction in whole or in part without the express written permission of Sargent Manufacturing Company is prohibited.<br />

Auxiliary <strong>Locks</strong><br />

Specifications<br />

8<br />

1-800-727-5477 • www.sargentlock.com<br />

460 Series<br />

Deadbolts<br />

For Doors 1-3/8" (35mm) to 1-3/4" (44mm) thick only<br />

Backsets 2-3/4" (70mm) standard fits 161 door prep<br />

2-3/8" (60mm) available fits 160 door prep<br />

Strike Brass and stainless steel<br />

2-3/4" (70mm) x 1-1/8" (29mm) with strike box<br />

Bolt Solid brass 5/8" (16mm) x 13/16" x 1" (25mm) throw<br />

Hardened steel pin<br />

Cylinder Brass, 6-pin; Two nickel silver keys per lock<br />

Cylinder Housing Steel reinforced. Plated<br />

Masterkeying Can be masterkeyed. Construction key system available<br />

Case 15/16" steel<br />

Hand Universal – non handed<br />

Front Brass and stainless steel<br />

2-1/4" (57mm) x 1-1/8" (29mm) wide with filler<br />

Turn Lever Non ferrous<br />

Prefixes 10- SARGENT Signature<br />

11- SARGENT XC key system<br />

20- 2-3/8" (60mm) backset - 2-1/4" (57mm) x 1" (25mm) wide front<br />

21- SARGENT Construction key system (Lost Key)<br />

22- SARGENT Construction key (Split Key)<br />

36- 6-Lobe security Head Screw<br />

37- Spanner Head Screw<br />

BR- Bump Resistant Cylinder<br />

(Available with Conventional & XC Cylinders Only)<br />

Finishes 32D ONLY<br />

Note: Designed to meet ANSI/BHMA Grade 2<br />

Packaging — 460 Series<br />

Approximate Shipping Weights<br />

2 lbs./Box 10 Boxes/Case<br />

Functions<br />

• Key from either side<br />

will operate the<br />

deadbolt<br />

* Use only on rooms<br />

with more than<br />

one exit<br />

How To Order<br />

Specify Note Example<br />

Prefixes 22- 22-<br />

Series & Function 464 22-464<br />

Finish 32D 22-464 x 32D<br />

464 Deadbolt 465 Deadbolt<br />

• Key outside operates<br />

deadbolt<br />

• Thumb turn inside<br />

operates deadbolt<br />

460 Series Deadbolt<br />

405 Strike<br />

Standard<br />

1-1/8"<br />

(29mm)<br />

2-3/4"<br />

(70mm)<br />

2-1/8"<br />

(54mm)


Auxiliary <strong>Locks</strong><br />

Specifications: Series 1654<br />

Locker <strong>Locks</strong><br />

For Doors 1" 5 pin only, 1-1/4" and 1-1/2" thick. Can be used on thin doors such<br />

as doors 7/8", 1-1/8" and 1-3/8" thick with 1/8" projection<br />

For Stiles 1-1/2" wide minimum<br />

Strike Non ferrous alloy, universal<br />

Bolt Steel, 15/16" projection<br />

Cylinder Brass, 5-or 6-pin. 2 keys per lock<br />

Prefixes<br />

Cylinder Shell Brass or bronze<br />

Case Non ferrous alloy<br />

21- SARGENT Construction key system (Lost Key)<br />

22- SARGENT Construction key (Split Key)<br />

Hand Easily field reversible<br />

Finishes 3, 26, 26D<br />

1654MKD - Can be masterkeyed (MKD) and grand masterkeyed in any in<br />

most any 6-pin systems.<br />

Available with 21 lost ball construction feature<br />

Available with BR- Bump Resistant Cylinder (Available with Conventional &<br />

XC Cylinders Only)<br />

*Note: Systems using 6-pin cylinders are for doors from 1-1/8" to 1-1/2"<br />

thick only<br />

Specifications: Keso F1 & Keso Locker <strong>Locks</strong><br />

For Doors 1-1/8" and 1-3/8" thick. Can be used for doors<br />

7/8", 1" and 1-1/4" thick with slight projection<br />

For Stiles 1-1/2" wide and over<br />

Strike Non ferrous alloy, universal<br />

Bolt Steel, 15/16" projection<br />

Cylinder Keso F1- and Keso security system.<br />

Can be masterkeyed with all other Keso locks in the system<br />

Cylinder Shell Brass or bronze<br />

Case Non ferrous alloy<br />

Hand Easily field reversible<br />

Finishes 3, 26, 26D<br />

How To Order<br />

1-1⁄16''<br />

1-5⁄16''<br />

1-9⁄16''<br />

1-1/2"<br />

1-1/8"<br />

Specify Note Example<br />

Prefix 21- 21-<br />

Product 1654 21-1654<br />

Door Thickness 1-1/4" 21-1654 x 1-1/4"<br />

1-1⁄2''<br />

1-1⁄8''<br />

DIA.<br />

1-800-727-5477 • www.sargentlock.com<br />

2"<br />

2''<br />

1654<br />

Shown<br />

1/2"<br />

2-3/8"<br />

7/32"<br />

Finish 26D 21-1654 x 1-1/4" x 26D<br />

Keying AA45 21-1654 x 1-1/4" x 26D AA45<br />

How To Order<br />

82-1654<br />

Shown<br />

9<br />

1⁄2''<br />

2-3⁄8''<br />

7⁄32''<br />

Specify Note Example<br />

Keying F1-82- F1-82-<br />

Product 1654 F1-82-1654<br />

Door Thickness 1-3/8" F1-82-1654 x 1-3/8"<br />

Finish 26D F1-82-1654 x 1-3/8" x 26D<br />

07/01/08 Copyright © 2006-2008, Sargent Manufacturing Company, an ASSA ABLOY Group company. All rights reserved.<br />

Reproduction in whole or in part without the express written permission of SARGENT Manufacturing is prohibited.


07/01/08 Copyright © 2006-2008, Sargent Manufacturing Company, an ASSA ABLOY Group company. All rights reserved.<br />

Reproduction in whole or in part without the express written permission of Sargent Manufacturing Company is prohibited.<br />

Auxiliary <strong>Locks</strong><br />

Specifications: 4142-4143 Utility & Cabinet Lock<br />

For Metal Doors Up to 7/8 " thick<br />

10<br />

1-800-727-5477 • www.sargentlock.com<br />

Utility, Cabinet and<br />

Switch <strong>Locks</strong><br />

Cylinder Brass, 6-pin, can be master keyed with most other SARGENT locks<br />

Cam Bronze, 4142 horizontal in locked position (attached with 2 screws)<br />

Keys Two 6-pin provided<br />

Hand Specify hand when ordering 4142<br />

Easily field 4142 Horizontal in Locked Position (Cam Rotated)<br />

reversible 4143 Vertical in locked position<br />

Finishes 03, 04, 09, 10, 10B, 10BL, 15, 20D, 26, 26D, 32, 32D<br />

Specifications: 4152 Utility Lock for Drawers<br />

For Drawers Up to 3/4" thick<br />

Cam Flat Steel Cam (order as 4152)<br />

1/4" Offset Steel Cam (order as 4152-2)<br />

Cylinder Keso security system.<br />

Can be masterkeyed with all other Keso locks in the system.<br />

Mounting Plate Furnished with screws for mounting to wood or metal drawers.<br />

Can be brazed to metal doors<br />

Reversible Right or left hand<br />

Finishes 3, 4, 10, 26, 26D<br />

Switch <strong>Locks</strong><br />

4153<br />

• Keso F1 & Keso security<br />

system cylinder<br />

• Adjustable from<br />

1-3/4" to 2-3/4"<br />

• Operates UL<br />

Listed switch<br />

• SPDT maintained<br />

• Finish: US26<br />

• Switch rating:<br />

250VAC, 5 amp.<br />

30VDC, 3 amp<br />

How To Order<br />

• Example: 4153 x 26<br />

2'' DIA.<br />

1-3/4'' TO 2-3/4''<br />

1'' DIA.<br />

1-3/32'' DIA.<br />

11/16''<br />

4142<br />

Right Hand Shown<br />

1-11/32"<br />

4152-2<br />

Shown<br />

1-3/16'' DIA.<br />

4253<br />

1-7/32"<br />

1-1/4''<br />

1''<br />

3/4''<br />

How To Order<br />

1'' DIA.<br />

1-1/8''<br />

• Example: 4142 x US26<br />

1-1/16"<br />

• Listed in U.L. Burglary<br />

Protection Equipment<br />

• Keso F1 & Keso security<br />

system cylinder<br />

• Operates UL<br />

Listed switch<br />

• SPDT maintained<br />

• List under connector<br />

and switches (25L30)<br />

• Drill and pick resistant<br />

• Finish: 26<br />

• Switch rating:<br />

250VAC, 5 amp.<br />

30VDC, 3 amp


Auxiliary <strong>Locks</strong><br />

758 & 858 Padlock Features<br />

• Cylinder easily removed while in the<br />

unlocked position for rekeying<br />

• Available in the following single key<br />

sections S,R,U,CR,DL and the following<br />

keyway families L,R,H,C,A,B,K,N,V<br />

• 6-pin cylinder standard<br />

• 758 Padlock<br />

- Key capture feature, key removable in<br />

locked position only or when shackle is<br />

rotated 180º, key required to relock<br />

- Shackle locked by dual ball bearings<br />

• 858 Padlock<br />

- Non Key retaining, key can be removed<br />

while unlocked and relocked without key.<br />

- Shackle locked by single bolt<br />

1"<br />

2-1/8"<br />

856 and 857 Keso F1 & Keso<br />

Padlocks<br />

• Available with Keso F1- and Keso;<br />

specify F1-82- for Keso F1specify<br />

82 for std Keso<br />

• Same cylinder security as offered in other<br />

Keso Security System locks. Can be<br />

masterkeyed with all locks in the system<br />

• Positive deadlocking construction - no<br />

springs which can be forced<br />

• Two stainless steel balls lock shackle.<br />

Forcing of shackle increases locking<br />

action<br />

• Key removable in locked position only<br />

(82-857)<br />

• Key capture - not available for 82-856<br />

2"<br />

1-3/4"<br />

758-C Shown<br />

Shown with similar optional chain<br />

2"<br />

2-1/4"<br />

82-856 Shown<br />

Padlocks<br />

Specifications - 758 & 858 Padlocks<br />

Shackle Heights 1"– Standard, 2"(-2 suffix), and 4" (-4 suffix) all 5/16" diameter<br />

Shackle Material Hardened steel - optional (-HS suffix)<br />

Stainless steel shackle standard and available only with 758 padlock<br />

Brass Shackle standard for 858<br />

Cylinder Utilizes standard 10 Line with padlock different tail piece,<br />

keyed different as standard<br />

Case Finish Brass only. Solid one piece construction<br />

Keys Two keys provided as standard<br />

6013 Weather Helps prevent freezing in winter and keeps water debris from<br />

Shield Kit entering lock case. Can be used on all padlocks having an 11/32"<br />

shackle. Kit increases shackle diameter to 1/2". Field installed.<br />

Chain Chain 9" long (-C suffix)<br />

2"<br />

858 Shown<br />

Shown with optional 6013<br />

weather shield kit<br />

Prefixes Available for 758:<br />

10- Signature cylinder<br />

10- 21- Signature cylinder-lost<br />

ball construction<br />

10-63- Signature cylinder keyed<br />

removable core<br />

11- XC key system<br />

21- Construction keying-lost<br />

ball<br />

22- Construction key (half<br />

key)<br />

51- Old style removable core<br />

52- Old style removable core<br />

construction<br />

60- Plastic construction core<br />

63- Keyed removable core<br />

Specifications: F1-82-856 and F1-82-857<br />

856 Non key retaining nickel plated brass shackle standard<br />

856C Nickel plated brass shackle and 9" chain<br />

856HS Nickel plated hardened steel shackle<br />

856HSC Nickel plated hardened steel shackle and 9" chain<br />

857 Key removable in locked position only<br />

Case Brass<br />

Case Finishes Satin brass standard. Dull chrome (26D) on order<br />

Case Dimensions 2" x 2" x 1-1/8"<br />

Shackle Brass or hardened steel, nickel plated<br />

Shackle Diameter 11/32"<br />

Shackle Clearance 1" standard. 2-1/2" and 4" clearance on order<br />

Chain and Clevis Chain 9" long (-C suffix)<br />

6013 K Weather Helps prevent freezing in winter and keeps water debris from<br />

Shield Kit entering lock case. Can be used on all padlocks having an 11/32"<br />

shackle. Kit increases shackle diameter to 1/2". Field installed.<br />

How To Order<br />

Specify Note Example<br />

Keying F1-82- F1-82-<br />

Product 856 F1-82-856<br />

Suffixes HS F1-82-856-HS<br />

1-800-727-5477 • www.sargentlock.com<br />

64- Construction removable<br />

core<br />

BR- Bump Resistant<br />

Cylinder (Available with<br />

Conventional & XC<br />

Cylinders Only)<br />

SC/SE- Furnished in Schlage C<br />

or E keyway O bitted<br />

with 2 key blanks<br />

How To Order<br />

Specify Note Example<br />

Keying 10- 10-<br />

Product 758 10-758<br />

Suffixes -2-HS 10-758-2-HS<br />

11<br />

07/01/08 Copyright © 2006-2008, Sargent Manufacturing Company, an ASSA ABLOY Group company. All rights reserved.<br />

Reproduction in whole or in part without the express written permission of SARGENT Manufacturing is prohibited.


Founded in the early 1800s, SARGENT ® is a market leader in locksets, cylinders, door closers, exit devices,<br />

electro-mechanical products and access control systems for new construction, renovation, and replacement applications.<br />

The company’s customer base includes commercial construction, institutional, and industrial markets.<br />

Copyright © 2006-2008, Sargent Manufacturing Company, an ASSA ABLOY Group company. All rights reserved.<br />

Reproduction in whole or in part without the express written permission of Sargent Manufacturing Company is prohibited.<br />

ASSA ABLOY is the global leader in door opening solutions, dedicated to<br />

satisfying end-user needs for security, safety and convenience.<br />

90129-7/08


© SARGENT Manufacturing Company 2006, 2007 All rights reserved<br />

1-800-727-5477 • www.sargentlock.com<br />

10 LINE<br />

CYLINDRICAL<br />

LEVER LOCKS<br />

1 6/01/07<br />

SARGENT Manufacturing Company ????,???? or ????-???? All rights reserved<br />

©


7/30/07 © SARGENT Manufacturing Company 2006, 2007 All rights reserved<br />

10 Line Lever Lock<br />

Specifications<br />

Table of Contents<br />

Features, Benefits & Applications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1<br />

Lever & Rose Designs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2<br />

Functions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4<br />

Electromechanical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5<br />

Prefixes & Strikes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6<br />

How to Order, Finishes, Packaging, Architectural Specifications. . . . . . . . . . . . . . 7<br />

Specifications<br />

For Doors 1-3/4" (44mm) thick door adjusts to 2" (51mm) standard<br />

1-3/8" (35mm) thick door, 1- Prefix for Adapter plates<br />

Backsets 2-3/4" (70mm) standard<br />

2-3/8" (60mm) backset w/ 1" wide front (specify 20-)<br />

5" (127mm) backset (specify 25-)<br />

Cylindrical Housing Steel, zinc dichromate finish<br />

Front Wrought brass, bronze and stainless steel<br />

2-1/4" (57mm) x 1-1/8" (29mm) Fixed Bevel<br />

2-1/4" (57mm) x 1" (25mm) (included with 20-)<br />

Strike Wrought brass, bronze and stainless steel<br />

800 curved lip strike – standard<br />

808 curved lip ANSI strike (28- prefix)<br />

Wrought box strike available (WBS suffix)<br />

Hand All 10 Line <strong>Locks</strong> are non-handed except the RXand<br />

G & Y Levers<br />

Roses Heavy wrought brass and bronze<br />

Latch Stainless steel 1/2" (13mm) throw<br />

Brass 3/4" (19mm) throw for pairs of doors (41- prefix)<br />

Cylinder Brass, 6 pin, LA keyway standard<br />

Keys Two, nickel silver<br />

Masterkeying Can be master keyed or grand master keyed<br />

Construction key systems available<br />

Finishes 03, 04, 09, 10, 10B, 10BL, 15, 20D, 26, 26D<br />

Options For detailed information see “Prefixes”<br />

Door Prep 161 Door Prep Modified<br />

160 Door Prep Modified (specify 20-)<br />

Minimum Stile 4-1/2" (114mm)<br />

Certification Compliance<br />

ANSI/BHMA Certified ANSI A156.2 Series 4000 - Grade 1<br />

UL UL listed to U.S.A. and Canadian safety standards<br />

Listed for 3 hour doors (double doors require 41 - prefix)<br />

Positive Pressure Meets UL 10C and UBC 7-2 (1997)<br />

ADA All levers conform to ADA requirement for barrier-free<br />

accessibility<br />

California Code Levers (L, J & P) conform to California Administrative Code<br />

Title 19 and 24<br />

Hurricane Code All individual components of a total door opening are<br />

required to comply with each code. Refer to the SARGENT<br />

Website (www.sargentlock.com) for specific code compliance<br />

listings for both the lock hardware and other door components.<br />

On The Cover<br />

• 10G05 X GL<br />

1-800-727-5477 • www.sargentlock.com<br />

As part of their promise to provide innovative, fast and effective,<br />

and higher security solutions to their customers, ASSA ABLOY<br />

Group companies offer ElectroLynx, a universal quick-connect<br />

system that simplifies the electrification of the door opening.<br />

ElectroLynx ® is a registered trademark of ASSA ABLOY, Inc.<br />

MicroShield<br />

As part of its promise to provide innovative solutions to their<br />

customers, ASSA ABLOY Group companies offer the MicroShield<br />

technology, a silver-based antimicrobial coating designed to stem<br />

the spread of germs and bacteria.<br />

MicroShield is a trademark of the respective ASSA ABLOY<br />

Group company.<br />

MicroShield Coating<br />

• Revolutionary finish coating available<br />

on all SARGENT product lines, utilizes a<br />

silver-based antimicrobial compound<br />

from AgION Technologies<br />

• As an integral part of the finish coating,<br />

MicroShield lasts for the life of the<br />

hardware<br />

• MicroShield coating permanently<br />

suppresses the growth of bacteria, algae,<br />

fungus, mold and mildew. It is effective<br />

against a broad spectrum of bacteria.<br />

• Non-toxic and completely safe. The AgION<br />

antimicrobial compound is EPA and NSF<br />

approved and FDA listed for use in medical<br />

and food preparation equipment.<br />

• Applications: Anywhere there is need<br />

for a clean environment (hospitals,<br />

laboratories, schools, medical centers,<br />

daycare, food processing etc.)<br />

AgION Antimicrobial is<br />

EPA registered,<br />

FDA recognized and<br />

NSF certified<br />

The AgION antimicrobial is not intended as a substitute for good<br />

hygiene. Coated products must still be cleaned to insure the<br />

surfaces will be free of destructive microbes. ASSA ABLOY<br />

makes no representations or warranties, express or implied, as to<br />

the efficacy of the AgION antimicrobial. A copy of the AgION<br />

warranty is available upon request.<br />

AgION is a registered trademark of AgION Technologies, Inc.,<br />

Wakefield, MA, USA


10 Line Lever Lock<br />

Features, Benefits & Applications<br />

Features & Benefits<br />

A heavy duty cylindrical key-in-lever lock designed to exceed the requirements of ANSI 156.2 Series 4000 Grade 1. The 10 Line is the<br />

standard for institutional applications such as medical, educational and municipal facilities.<br />

Strength, Durability and Security<br />

• Cycle Test: Exceeds 5 times A156.2 Grade 1<br />

requirements<br />

• Abusive Locked Lever Torque- without entry<br />

gained: Exceeds 1.5 times A156.2 Grade 1<br />

requirements<br />

• 7 YEAR LIMITED WARRANTY – no service<br />

required to maintain warranty<br />

Convenience<br />

• Installs in 1 minute or less<br />

• Quickly adapts to fit multiple through-bolt<br />

positions<br />

• User friendly packaging<br />

• User friendly instruction sheets<br />

• Convenient installation diagram on box<br />

Design<br />

Solid cast levers<br />

Multiple key systems<br />

• Solid feel and precise lever action<br />

• Slim rose design available<br />

• Decorative Levers — Coastal Series designs –<br />

Gulfport and Yarmouth<br />

• Levers are solid one piece cast construction,<br />

except “J” lever<br />

Multiple through-bolt positions<br />

Accommodates doors 1-3/4" to 2" thick<br />

Universal non-handed 2-3/4" Std, 2-3/8", 3-3/4"<br />

and 5" optional backsets<br />

Flexibility<br />

Retained through-bolt screws<br />

• Fits a variety of door preparations with<br />

adaptable through-bolt positioning<br />

• Accommodates retrofit applications with<br />

optional 2-3/8", 3-3/4" and 5" backset latches<br />

• 6 ADA lever styles to complement a wide array<br />

of design applications<br />

• Levers (B, L, J & P) are non-handed for efficient<br />

warehousing and for ease of installation<br />

• 10 Architectural grade finishes<br />

• 23 Functions<br />

• SARGENT uses engineered solutions and<br />

flexible manufacturing processes to<br />

accommodate special applications<br />

Security<br />

• Torx ® and spanner screws optional<br />

• Classroom security and multiple locking<br />

functions available<br />

• Vandal resistant trim optional (FW- prefix)<br />

• Security key systems available (V-10, Signature,<br />

Keso, BR-XC, XC)<br />

Applications<br />

• Designed to conform to national & state fire<br />

and handicapped requirements<br />

• Grade 1 Lock<br />

• Heavy duty commercial and institutional<br />

interior and exterior doors<br />

• Offices<br />

• Schools/Universities<br />

• Hospitals<br />

• Manufacturing facilities<br />

Self-tapping screws<br />

Manufactured with pride<br />

in New Haven, CT USA<br />

Raising the Bar of Excellence.<br />

Innovation<br />

• SARGENT’s revolutionary<br />

MicroShield available.<br />

This antimicrobial silver-based<br />

finish coating permanently suppresses the<br />

growth of bacteria, algae, fungus, mold and<br />

mildew. EPA and NSF approved and FDA listed<br />

• Broad offering of electro-mechanical<br />

configurations offer higher security for the<br />

most demanding access/egress control<br />

applications<br />

• SARGENT’s revolutionary MicroShield<br />

available. This antimicrobial silver-based<br />

finish coating permanently suppresses the<br />

growth of bacteria, algae, fungus, mold and<br />

mildew. EPA and NSF approved and FDA listed<br />

• ElectroLynx is a plug-in<br />

universal connector system<br />

that allows users to simply<br />

link together the wired components of a<br />

doorway, without cumbersome soldering or<br />

wire nuts<br />

• As part of their promise to provide<br />

innovative, fast and effective, and higher<br />

security solutions to their customers, ASSA<br />

ABLOY Group companies offer ElectroLynx, a<br />

universal quick-connect system that simplifies<br />

the electrification of the door opening<br />

• ElectroLynx is a trademark of<br />

ASSA ABLOY, Inc.<br />

1-800-727-5477 • www.sargentlock.com<br />

1 7/30/07<br />

SARGENT Manufacturing Company 2006, 2007 All rights reserved<br />

©


7/30/07 © SARGENT Manufacturing Company 2006, 2007 All rights reserved<br />

10 Line Lever Lock<br />

Lever & Rose Designs<br />

B Lever Design<br />

• Lever: B–Solid Cast<br />

Y Lever Design - Coastal Design - Yarmouth<br />

• Lever: Y–Solid Cast<br />

• Handed<br />

J Lever Design<br />

• Lever: J–Wrought<br />

L Lever Design<br />

• Lever: L–Solid Cast<br />

P Lever Design<br />

• Lever: P–Solid Cast<br />

2<br />

2-1/2"<br />

(64mm)<br />

2-1/2"<br />

(64mm)<br />

2-1/2"<br />

(64mm)<br />

2-1/2"<br />

(64mm)<br />

5"<br />

(129mm)<br />

5-3/8"<br />

(137mm)<br />

5"<br />

(127mm)<br />

5-1/2"<br />

(140mm)<br />

1-1/2"<br />

(38mm)<br />

J lever – not available with Freewheeling or Interchangeable Core<br />

3/8"<br />

(10mm)<br />

3/8"<br />

(10mm)<br />

G Lever Design - Coastal Design - Gulfport<br />

• Lever: G–Solid Cast<br />

• Handed<br />

2-1/2"<br />

(64mm)<br />

2-1/2"<br />

(64mm)<br />

5-3/8"<br />

(137mm)<br />

5-1/2"<br />

(140mm)<br />

1-3/4"<br />

(38mm)<br />

3/8"<br />

(10mm)<br />

1-3/4"<br />

(38mm)<br />

NOTE: Any rose or lever on this page can be combined to suit individual taste.<br />

NOTE: All lever height measurements represent total distance from door face.<br />

1-800-727-5477 • www.sargentlock.com<br />

G Rose Design<br />

• Rose G - Heavy Wrought<br />

L Rose Design<br />

• Rose L - Heavy Wrought<br />

3-1/2"<br />

(89mm)<br />

3-1/2"<br />

(89mm)<br />

3/8"<br />

(10mm)<br />

5/8"<br />

(16mm)


10 Line Lever Lock<br />

Functions<br />

Single Cylinder Functions<br />

04 Storeroom or Closet<br />

10G04<br />

05 Entrance or Office<br />

10G05<br />

24 Entrance or Office<br />

10G24<br />

37 Classroom<br />

10G37<br />

44 Service Station<br />

10G44<br />

• Deadlocking latch<br />

• Latch by lever inside or key outside<br />

• Outside lever rigid at all times<br />

• ANSI F86<br />

• Deadlocking latch<br />

• Latch by either lever unless outside lever is<br />

locked by push/turn button in inside lever<br />

• Push button released by key outside or lever<br />

inside<br />

• Turn button must be released manually<br />

• Key retracts latch when outside lever is locked<br />

• ANSI F81<br />

• Deadlocking latch<br />

• Latch by either lever unless outside lever is<br />

locked by push button in inside lever<br />

• Push button released by key or turning inside<br />

lever<br />

• Closing door does not unlock outside lever or<br />

release button<br />

• Key in outside lever retracts latch when outside<br />

lever is locked and releases inside push button<br />

• ANSI F82<br />

• Deadlocking latch<br />

• Latch by either lever unless outside lever is<br />

locked by key<br />

• Key in outside lever locks or unlocks outside<br />

lever and retracts latch<br />

• Inside lever always operative<br />

• ANSI F84<br />

• Deadlocking latch<br />

• Latch by either lever unless outside lever is<br />

locked by push button in inside lever<br />

• Key retracts latch when outside lever is locked<br />

• Push button released by turning inside lever,<br />

closing door, or by key in outside lever unless<br />

push button is fixed in locked position by<br />

turning coin slot in inside lever<br />

• Slotted inside button must be manually released<br />

• ANSI F92<br />

50 Hotel, Dormitory or Apartment<br />

10G50<br />

54 Corridor, Dormitory<br />

10G54<br />

• Deadlocking latch<br />

• Latch by key outside and lever inside<br />

• Outside lever always rigid<br />

• Depressing push button when door is closed<br />

shuts out all keys except emergency key and<br />

projects visual occupancy indicator in<br />

cylinder face<br />

• Push button released by turning inside lever<br />

automatically reactivating all keys and<br />

retracting visual occupancy indicator<br />

• Lock out key fixes push button in locked<br />

position, shutting out all keys except emergency<br />

• Push button fixed by lockout key must be<br />

released manually<br />

• Lock out key provided<br />

• See prefix page for restrictions to 50 function<br />

• ANSI F93<br />

• Deadlocking latch<br />

• Latch by either lever unless outside lever is<br />

locked by push button inside or key outside<br />

• Rotating inside lever or closing door releases<br />

inside button only, but does not unlock the<br />

outside lever if locked by key<br />

• Key outside locks or unlocks outside lever and<br />

also retracts latchbolt when locked<br />

• ANSI F90<br />

70 Electromechanical (Fail Safe)<br />

10G70<br />

• Power off, unlocks outside lever<br />

• Deadlocking latch<br />

• Key retracts latch<br />

• Inside lever always allows egress<br />

• Voltage requirements: 12VDC or 24VDC<br />

Regulated; voltage must be specified when<br />

ordering<br />

71 Electro mechanical (Fail Secure)<br />

10G71<br />

• Power off, locks outside lever<br />

• Deadlocking latch<br />

• Key retracts latch<br />

• Inside lever always allows egress<br />

• Voltage requirements: 12VDC or 24VDC<br />

Regulated; voltage must be specified when<br />

ordering<br />

Freewheeling Locked Lever Option<br />

• Available on all locking functions except 10G26, 10G38, 10G70,<br />

and 10G71<br />

• Provides protection from vandalism and added security<br />

• Stops in the rose prevent the lever from traveling beyond 60°<br />

in either direction<br />

• Not available in “J” Lever Design and some prefixes<br />

NOTE: Shaded lever indicates it is rigid at all times.<br />

1-800-727-5477 • www.sargentlock.com<br />

3 7/30/07<br />

SARGENT Manufacturing Company 2006, 2007 All rights reserved<br />

©


7/30/07 © SARGENT Manufacturing Company 2006, 2007 All rights reserved<br />

10 Line Lever Lock<br />

Functions<br />

Double Cylinder Functions<br />

16 Classroom Security, Apartment, Exit, Privacy<br />

10G16<br />

65 Privacy/Bathroom<br />

10U65<br />

4<br />

• Deadlocking latch<br />

• Latch by either lever unless outside lever is<br />

locked by key in inside lever<br />

• Key in outside lever retracts latch when<br />

outside lever is locked<br />

• Inside lever always operative<br />

• ANSI F88<br />

17 Utility, Asylum or Institutional<br />

10G17<br />

26 Store or Storeroom<br />

10G26<br />

Non-Cylinder Functions<br />

13 Exit<br />

10G13<br />

15 Passage<br />

10U15<br />

• Deadlocking latch<br />

• Both levers rigid at all times<br />

• Latch by key either side<br />

• Use only on rooms with more than one exit<br />

• ANSI F87<br />

• Deadlocking latch<br />

• Latch by either lever<br />

• Key in either lever locks or unlocks both levers<br />

• ANSI F91<br />

• Deadlocking latch<br />

• Latch by inside lever<br />

• Outside lever rigid at all times<br />

• ANSI F89<br />

• Latch by either lever<br />

• ANSI F75<br />

15-3 Exit or Twin Communicating<br />

10G15-3<br />

• Deadlocking latch<br />

• Blank rose outside<br />

• Latch by lever inside<br />

• Minimum clearance of 1-1/8" on single doors<br />

and 2-1/4" between double doors<br />

• Latch by either lever unless outside lever is<br />

locked by push button in inside lever<br />

• Turning inside lever or closing door releases<br />

button<br />

• Emergency button in outside lever unlocks,<br />

with use of a blade screwdriver in outside lever<br />

and releases inside button<br />

• ANSI F76<br />

1-800-727-5477 • www.sargentlock.com<br />

30 Communicating<br />

10G30<br />

38 Classroom Security<br />

10G38<br />

68 Hospital Privacy<br />

10U68 • Latch by either lever unless outside lever is<br />

locked by push button in inside lever<br />

• Turning inside lever or closing door releases<br />

button<br />

• Rotating thumbturn in outside lever unlocks<br />

the outside lever and releases the inside button<br />

• Not available in the “J” lever design<br />

93 Single & 94 Double Lever Pulls<br />

10U93/10U94 • For wood or custom hollow metal doors<br />

• Lever and rose both sides joined by two<br />

through-bolts<br />

This pull • Requires special door preparation – see template<br />

only for 93<br />

94-2 Double Lever Pull<br />

10U94-2<br />

• Deadlocking latch<br />

• Latch by either lever<br />

• Key in either lever locks or unlocks its own<br />

lever only<br />

• Use only on rooms with more than one exit<br />

• ANSI F80<br />

• Deadlocking latch<br />

• Latch by either lever unless outside lever is<br />

locked by key<br />

• Key in either lever locks or unlocks outside<br />

lever<br />

• Inside lever always operable<br />

• Locked indication on inside rose standard<br />

with this function<br />

• For wood or custom hollow metal doors<br />

• Lever and rose both sides joined by two<br />

through-bolts<br />

• Dummy latch plate<br />

• Uses standard door prep template<br />

Freewheeling Locked Lever Option<br />

• Available on all locking functions except 10G26, 10G38, 10G70,<br />

and 10G71<br />

• Provides protection from vandalism and added security<br />

• Stops in the rose prevent the lever from traveling beyond 60°<br />

in either direction<br />

• Not available in “J” Lever Design and some prefixes<br />

NOTE: Shaded lever indicates it is rigid at all times.


10 Line Lever Lock<br />

Electromechanical <strong>Locks</strong><br />

Specifications<br />

For Doors 1-3/4" (44mm) to 2" (51mm) thick doors<br />

UL Listed UL Listed to U.S.A. and Canadian safety standards. Listed for<br />

3 hour doors (double doors require 41-prefix)<br />

Templates Electromechanical bored lock templates are required for<br />

this lockset<br />

Electrical Voltage: 12VDC or 24VDC Regulated. Full wave rectification<br />

Requirements installed for AC input (12 or 24 volt) applications<br />

Current: .25A at 24VDC or .5A at 12VDC<br />

Multiple units using one power supply, should be wired in parallel<br />

Solenoid UL approved. Designed for both intermittent and continuous duty<br />

70 Electromechanical (Fail Safe)<br />

• Power off, unlocks outside lever<br />

10G70<br />

• Deadlocking latch<br />

• Key retracts latch<br />

• Inside lever always allows egress<br />

• Voltage requirements: 12VDC or 24VDC<br />

Regulated; voltage must be specified<br />

when ordering<br />

• Provided with ElectroLynx 8 Pin Connector<br />

• ElectroLynx Hinge for 10G70 is a<br />

McKinney QC2<br />

71 Electromechanical (Fail Secure)<br />

10G71<br />

• Power off, locks outside lever<br />

• Deadlocking latch<br />

• Key retracts latch<br />

• Inside lever always allows egress<br />

• Voltage requirements: 12VDC or 24VDC<br />

Regulated; voltage must be specified<br />

when ordering<br />

• Provided with ElectroLynx 8 Pin Connector<br />

• ElectroLynx Hinge for 10G70 is a<br />

McKinney QC2<br />

RX- Monitoring of Inside Lever<br />

Concealed Circuit Hinge<br />

• RX- monitors inside lever rotation<br />

• Incorporates into alarm systems or in<br />

conjunction with an electromagnet<br />

• Available Functions: 04,05,15,37,70 &71<br />

• Lever only rotates in one direction<br />

• Must specify Hand (RH, LH, RHRB & LHRB)<br />

• Internal switch offers both N/O & N/C<br />

• Provided with ElectroLynx 8 Pin Connector<br />

• ElectroLynx Hinge for RX- is a<br />

McKinney QC6<br />

SARGENT recommends using a 2-wire, 5 knuckle with<br />

quick connect continuous circuit hinge for running<br />

electricity from your power supply to the<br />

electromechanical bored-in lock.<br />

• 1 amp capacity - low voltage 24V<br />

• Full mortise<br />

• Wires contained within hinge - invisible<br />

and tamperproof<br />

ElectroLynx - Hardwiring Made Easy!<br />

As part of their promise to provide innovative, fast<br />

and effective, and higher security solutions to their<br />

customers, ASSA ABLOY Group companies offer<br />

ElectroLynx, a universal quick-connect system that<br />

simplifies the electrification of the door opening.<br />

ElectroLynx is a trademark of ASSA ABLOY, Inc.<br />

Power Supplies<br />

A 12VDC or 24VDC regulated SARGENT power supply is<br />

recommended to power your electromechanical bored lock.<br />

Choose from the list below. (All units have externally mounted Red<br />

LED showing active 120VAC being supplied to the power supply)<br />

NOTE: To determine the correct power supply, total component<br />

loads must be considered.<br />

3520 and 3521 Power Supplies<br />

• 3520: 24VDC, 1.0 AMP filtered and regulated power supply<br />

3521: 12VDC, 1.0 AMP filtered and regulated power supply<br />

• UL Listed for Class II applications<br />

• Size: 9-1/4"W x 12-1/4"H x 4-1/8"D<br />

• Single non-switched output<br />

• Available with battery backup--specify 738 suffix<br />

3540 and 3541 Power Supplies<br />

• 3540: 24VDC, 2 AMP filtered and regulated power supply<br />

3541: 12VDC, 3 AMP filtered and regulated power supply<br />

• Supplies power for maximum of 6 locks (given 0.25A/lock)<br />

• UL Listed for Class II applications<br />

• Size: 14-1/4"W x 14-1/4"H x 4-1/8"D<br />

• (4) switched outputs, each individually controlled<br />

• Available with Battery backup--specify 738 suffix<br />

3570 and 3571 Power Supplies<br />

• 3570: 24VDC, 6.0 AMP filtered and regulated power supply<br />

3571: 12VDC, 6.0 AMP filtered and regulated power supply<br />

• UL Listed for Class II applications<br />

• Size: 14-1/4"W x 14-1/4"H x 4-1/8"D<br />

• (8) switched outputs, each individually controlled<br />

• Available with Battery backup--specify 738 suffix<br />

1-800-727-5477 • www.sargentlock.com<br />

5<br />

7/30/07 © SARGENT Manufacturing Company 2006, 2007 All rights reserved


7/30/07 © SARGENT Manufacturing Company 2006, 2007 All rights reserved<br />

10 Line Lever Lock<br />

Prefixes & Strikes<br />

Prefix Designation and Description<br />

1 Adapter plates for 1-3/8" thick doors<br />

10▲ SARGENT Signature key system<br />

11▲ SARGENT XC feature (not available w/10, 22, 30, 60, 63, 64,<br />

KESO, SC, SE, VA, VS prefixes)<br />

20 2-3/8" Backset Latch with 1" Front<br />

21▲ SARGENT Construction key system (lost ball)<br />

Standard on new systems est. since 5/1/96<br />

22▲ SARGENT Construction key system (split key)<br />

For pre-established key systems only<br />

23 3-3/4" backset<br />

25 5" backset<br />

28 Strike #808. Lip length 1-1/4"<br />

Lip lengths 1-5/8" to 2-7/8" in 1/4" increments only<br />

30▲ 10 Line lever to accept Schlage cylinder - no cylinder provided<br />

36 6 lobe security head screws<br />

37 Spanner head screws<br />

41 3/4" latch throw<br />

60▲ SARGENT Removable construction core<br />

63▲ SARGENT Removable core cylinder<br />

64▲ SARGENT Removable construction core cylinder<br />

65-73▲ Small format 6-pin uncombinated core (G,L,B,P,Y levers only)<br />

65-73-7P▲ Small format 7-pin uncombinated core (G,L,B,P,Y levers only)<br />

70▲ Small format interchangeable disposable plastic construction<br />

core (G,L,B,P,Y levers only)<br />

72▲ Small format interchangeable 6-pin construction core<br />

(G,L,B,P,Y levers only)<br />

73▲ Small format interchangeable core, 6-pin (G,L,B,P,Y levers only)<br />

73-7P▲ Small format interchangeable core, 7-pin (G,L,B,P,Y levers only)<br />

74 Lead lined (Specify components inside, outside and/or latch tube)<br />

75 Handicap warning milled on backside of inside lever<br />

76 Handicap warning milled on backside of outside lever<br />

77 Handicap warning milled on backside of both levers<br />

80 Levers to accept KESO and Keso F1 cylinders –<br />

no cylinders provided<br />

82▲ SARGENT KESO security cylinder (G,L,B,P,Y levers only)<br />

F1-82 SARGENT KESO Security Cylinder – patented – new key systems<br />

BR Bump Resistant Cylinder (Available with Conventional &<br />

XC Cylinders Only)<br />

FW Freewheeling locking levers (G,L,B,P,Y levers only)<br />

RX* Request to exit - Monitors inside lever rotation<br />

SC▲ Schlage C keyway cylinder, 0 bitted<br />

SE▲ Schlage E keyway cylinder, 0 bitted<br />

SF**▲ L Lever to accept Medeco KeyMark Large Format<br />

Interchangeable and Schlage Full Size Interchangeable Core<br />

SG MicroShield – an antimicrobial powder coat<br />

VA▲ SARGENT V-10 standard cylinder<br />

VS▲ SARGENT V-10 standard un-assembled cylinder<br />

▲ Prefixes not available for 50 function<br />

* Available with functions: 04, 05, 15, 37, 70 & 71<br />

** Supplied Less Cylinder, but with tailpiece needed<br />

6<br />

1-800-727-5477 • www.sargentlock.com<br />

Strikes<br />

• Finishes: 03, 04, 09, 10, 10B, 10BL, 15, 20D, 32D<br />

2-3/4" Curved Lip Strike – Standard<br />

2-3⁄4"<br />

(70mm)<br />

1⁄16"<br />

(2mm)<br />

1-1⁄8"<br />

(29mm)<br />

1-1⁄4"<br />

(32mm)<br />

1-1⁄2"<br />

(38mm)<br />

• Furnished standard with 1-1/4" (32mm)<br />

curved lip from center of strike screw<br />

holes to end of lip<br />

• Lip lengths 7/8" (22mm), 1" (25mm),<br />

1-1/4" (32mm) standard, 1-1/2" (38mm),<br />

1-3/4" (44mm) and 2" (51mm)<br />

• To order strike separately, specify<br />

800 strike x finish x lip length<br />

4-7/8" Curved Lip Strike: (28-Prefix)<br />

1⁄16"<br />

(2mm)<br />

4-7⁄8"<br />

(124mm)<br />

1-1⁄4"<br />

(32mm)<br />

1-1⁄4"<br />

(32mm)<br />

5/16" (8mm)<br />

radius<br />

3/8" (10mm)<br />

start of radius<br />

3-3⁄8"<br />

(85mm)<br />

5/16" (8mm)<br />

radius<br />

3/8" (10mm)<br />

start of radius<br />

• Conforms to ANSI standard<br />

• Furnished standard with curved lip 1-1/4"<br />

(32mm) from center of strike screw holes<br />

to end of lip<br />

• Lip lengths 7/8" (22mm), 1-1/8" (29mm),<br />

1-1/4" (32mm), 1-3/8" (35mm),<br />

1-5/8" (42mm), 1-7/8" (48mm),<br />

2-1/8" (54mm), 2-3/8" (60mm),<br />

2-5/8" (66mm), 2-7/8" (73mm)<br />

• To order strike separately, specify<br />

808 strike x finish x lip length


10 Line Lever Lock<br />

How to Order, Finishes, Packaging &<br />

Architectural Specifications<br />

How to Order<br />

Specify Note Example<br />

Quantity Number ordered 1 Qty<br />

Prefix* Additional feature 1 Qty RX-<br />

Lock function See functions 1 Qty RX-10G70<br />

Trim design Rose x lever 1 Qty RX-10G70 x GL<br />

Handing See Chart Below 1 Qty RX-10G70 x GL x RHRB<br />

Voltage 12V or 24V 1 Qty RX-10G70 x GL x RHRB x 12V<br />

Finish See finishes 1 Qty RX-10G70 x GL x RHRB x 12V x 26D<br />

Additional Item/Heading number, 1 Qty RX-10G70 x GL x RHRB x 12V x 26D<br />

Information Door number,<br />

Keyset information<br />

x Item 01 x DRL201 x keyset AA3<br />

*Can choose multiple prefixes<br />

Finishes<br />

US Finish Descriptions ANSI/BHMA<br />

3 Polished brass, clear coated 605<br />

4 Satin brass, clear coated 606<br />

9 Polished bronze, clear coated 611<br />

10 Satin bronze, clear coated 612<br />

10B Oxidized bronze, oil rubbed 613<br />

10BL Oxidized satin, bronze, clear coated —<br />

15 Satin nickel, clear coated 619<br />

20D Statuary dark bronze, clear coated —<br />

26 Polished chrome 625<br />

26D Satin chrome 626<br />

SG MicroShield available on all finishes except 10B (613)<br />

Zinc levers are plated to match BHMA finish.<br />

Split finishes available. Specify outside finish first.<br />

Custom colors available, consult factory.<br />

Suggested Architectural Specifications - 2.0 Cylindrical <strong>Locks</strong><br />

A. <strong>Locks</strong> shall be 10 Line as manufactured<br />

by SARGENT Manufacturing Company,<br />

New Haven, CT.<br />

B. <strong>Locks</strong> shall exceed the requirements of<br />

ANSI/BHMA A156.2 Series 4000, Grade 1<br />

with all standard trims, as follows:<br />

1. Cycle Test: Exceeds 5 times A156.2<br />

Grade 1 requirements<br />

2. Abusive Locked Lever Torque –<br />

without entry gained: Exceeds 1.5<br />

times A156.2 Grade 1 requirements<br />

C. <strong>Locks</strong> shall be non-handed with<br />

bi-directional lever operation, except<br />

the “G” and “Y” lever designs.<br />

D. Through-bolt mounting shall be adaptable<br />

to fit a variety of standard cylindrical<br />

lock preps.<br />

E. <strong>Locks</strong> shall comply with UL10C and<br />

UBC 7-2 positive pressure requirements.<br />

F. <strong>Locks</strong> required for fire doors shall be<br />

listed by Underwriters Laboratories for<br />

ratings of 3 hours (A label) and less, for<br />

doors up to 4'0" (1.2m) x 10'0" (3.0m)<br />

and pairs of doors 8'0" (2.4m) x<br />

10'0" (3.0m).<br />

G. Lock levers shall be made of solid<br />

material.<br />

H. Lock shall be available in a minimum of<br />

six different lever designs.<br />

I. <strong>Locks</strong> shall have a 2-3/4 inch (70mm)<br />

backset standard.<br />

J. Strikes shall be non-handed with a curved<br />

lip. Provide wrought boxes with strikes.<br />

K. <strong>Locks</strong> shall have brass 6-pin cylinder<br />

standard.<br />

L. Provide two nickel silver keys with<br />

each lock.<br />

J. <strong>Locks</strong> shall have a seven year limited<br />

warranty.<br />

Packaging<br />

28-10G05 x LL<br />

4.2 lbs/box (1.9 kg/box)<br />

10 boxes/case<br />

6 Lobe and Spanner Bit Packs<br />

82-3855 6 lobe bit pack<br />

6 bits (Sizes – T8, T9, T10,<br />

T15, T20, T25, T27)<br />

Requires 9/32" driver<br />

82-3856 Spanner bit pack<br />

5 bits (Sizes – 6, 8, 10, 12, 14)<br />

Requires 1/4" driver<br />

Latches<br />

Part No. Description (backsets)<br />

10-2000 2-3/4" (70mm) standard<br />

(deadlocking latch)<br />

10-2022 2-3/4" (70mm) standard<br />

(latch)<br />

10-3186 2-3/8" (60mm) standard<br />

(deadlocking latch)<br />

10-3187 2-3/8" (60mm) standard<br />

(latch)<br />

10-2053 3-3/4" (95mm) 23 Prefix<br />

(deadlocking latch)<br />

10-2054 3-3/4" (95mm) 23 Prefix<br />

(latch)<br />

10-2058 5" (127mm) 25 Prefix<br />

(deadlocking latch)<br />

10-2057 5" (127mm) 25 Prefix (latch)<br />

Hand<br />

LEFT HAND<br />

DOOR HANDING<br />

INSIDE<br />

OUTSIDE<br />

INSIDE<br />

LEFT HAND<br />

RIGHT HAND<br />

REVERSE<br />

REVERSE<br />

BEVEL<br />

BEVEL<br />

OUTSIDE<br />

DOOR HANDS DETERMINED FROM OUTSIDE (KEYED/LOCKED)<br />

1-800-727-5477 • www.sargentlock.com<br />

7 7/30/07<br />

RIGHT HAND<br />

SARGENT Manufacturing Company 2006, 2007 All rights reserved<br />

©


Founded in the early 1800’s, SARGENT ® is a market leader in locksets, cylinders, door closers, exit devices,<br />

electro-mechanical products and access control systems for new construction, renovation, and replacement applications.<br />

The company’s customer base includes commercial construction, institutional, and industrial markets.<br />

© SARGENT Manufacturing Company All rights reserved<br />

ASSA ABLOY is the global leader in door opening solutions, dedicated to<br />

satisfying end-user needs for security, safety and convenience. 90144-10/06


Exceeding Standards—<br />

Time After Time<br />

Speed. Strength. Flexibility.<br />

10 Line Scores a Perfect 10.<br />

SARGENT’s new 10 Line design surpasses<br />

all competitive products in strength and<br />

durability. The unique lock design<br />

exceeds Grade 1 requirements. At over<br />

4,000,000 cycles, the 10 Line beats the<br />

closest competitor by 30%. As for abusive<br />

force, this lock endures more than two times<br />

the standard without allowing entry!<br />

If you’re looking for flexibility, the 10 Line offers twenty-two different functions<br />

and six different lever designs, including Coastal Series decorative designs.<br />

The through bolt positions are adaptable to fit almost any door preparation.<br />

Best of all, the lock can be installed in one minute or<br />

less, making installation as easy as 1-2-3! ><br />

For additional information regarding the availability of the New Perfect 10 Design,<br />

contact your local ESSEX representative, SARGENT at 800.727.5477<br />

or visit our website at www.sargentlock.com.


Abusive Force<br />

Without Entry<br />

SARGENT 10 Line<br />

Exceeds Grade 1<br />

Requirements!<br />

>2X<br />

Cycle Life >5X<br />

><br />

10 Line<br />

• Installs in less than one minute<br />

• Exceeds Grade 1 Standards<br />

• Thousands of functions, finish and design<br />

combinations for virtually any application<br />

• Multiple through bolt positions adapt to any door prep<br />

• Manufactured with pride in New Haven, CT<br />

• Seven year warranty<br />

Raising the Bar of Excellence!<br />

The 10 Line far exceeds ANSI/BHMA Grade 1 requirements for<br />

cycle-life (eight hundred thousand cycles) by more than five times—<br />

over 4,000,000 cycles—beating the closest competitor by 30%.<br />

That strength and staying power offers security for any high-use application.<br />

As for abusive force testing, the 10 Line can endure more than two times the<br />

standard without allowing entry<br />

Flexibility to Meet All Your Needs<br />

The 10 Line design offers twenty-two<br />

different functions, more than any other<br />

Grade 1 Cylindrical lock on the market.<br />

With such vast functionality,<br />

the 10 line offers an option for every<br />

application. A Freewheeling Trim feature<br />

is available with all keying options—<br />

to meet the most rigorous demands!<br />

Functionality isn’t our only specialty.<br />

We also offer a variety of finishes—<br />

ten in total, including the new US 15,<br />

satin nickel finish. The 10 Line has six<br />

different lever designs, including two<br />

new decorative levers. No other lock<br />

company offers such a selection on<br />

Grade 1 cylindrical locks. The through<br />

bolt positions are adaptable to fit almost<br />

any door preparation.<br />

Twenty-two different functions<br />

and six lever designs available<br />

(including decorative Coastal<br />

Series shown)<br />

Installation As Easy As 1-2-3<br />

The new 10 Line design can be installed<br />

in one minute or less with fewer parts<br />

and assembly steps. The packaging<br />

includes a three step installation<br />

diagram that is clear and simple to<br />

follow, making installation as easy as<br />

1-2-3!<br />

Looks As Good As It Feels<br />

With tighter tolerances on the levers<br />

and rose assemblies, the 10 Line quickly<br />

sets itself apart from other brands.<br />

The lever’s one-piece cast construction<br />

provides for a solid, stable grip. At the<br />

same time, the new slim rose design<br />

makes this lock aesthetically pleasing.<br />

We’ve Got You Covered<br />

We offer a seven year warranty—the<br />

most extensive in the industry—and<br />

there's no service required to maintain it.


10 Line Line<br />

Strength, Durability and Security<br />

l Cycle Test: Exceeds 5 times A156.2 Grade 1<br />

requirements<br />

l Abusive Locked Lever Torque­ without entry gained:<br />

Exceeds 2 times A156.2 Grade 1 requirements<br />

l Bi­directional lever operation (excluding RX function)<br />

l Heavy duty lever spring<br />

l Steel thru bolted mounting studs<br />

l Three thru bolt position combinations<br />

l 7 YEAR LIMITED WARRANTY ­ no service required to<br />

maintain warranty<br />

l 2 YEAR WARRANTY on Electro­Mechanical products<br />

Convenience<br />

l Installs in 1 minute or less<br />

l Quickly adapts to fit multiple through­bolt positions<br />

l User friendly packaging and instruction sheets<br />

l Convenient installation diagram on box design<br />

l Solid feel and precise lever action<br />

l Slim rose design available<br />

l Decorative Levers ­ Coastal Series designs ­ Gulfport<br />

and Yarmouth<br />

l Levers are solid one piece cast construction, except "J"<br />

lever<br />

Page 1<br />

A perfect "10." The SARGENT 10 Line is a heavy duty cylindrical key­in­lever handle<br />

lockset exceeds by five times the ANSI 156.2 Series 4000 Grade 1 standards. At over 4<br />

million cycles, the 10 Line beats the competitor by 30%. As for abusive force, this lock<br />

endures more than two times the standard without allowing entry. The 10 line trim is<br />

designed to conform to national and state fire and handicapped requirements.<br />

Flexibility<br />

l Fits a variety of door preparations with adaptable<br />

through­bolt positioning<br />

l Accommodates 2­3/8", 2­3/4", 3­3/4" and 5" backset<br />

latches<br />

l 6 ADA lever styles to complement a wide array of<br />

design applications<br />

l Levers (B, L, J & P) are non­handed for efficient<br />

warehousing and for ease of installation<br />

l 10 Architectural grade finishes<br />

l 22 Functions<br />

l SARGENT uses engineered solutions and flexible<br />

manufacturing processes to accommodate special<br />

applications<br />

l Security<br />

l Torx® and spanner screws optional<br />

l Classroom security and multiple locking functions<br />

available<br />

l Vandal resistant trim optional (FW­ prefix)<br />

l Security key systems available (V­10, Signature,<br />

Keso F1, Keso, XC)<br />

l Solenoid functions available in 12VDC or 24 VDC<br />

© SARGENT Manufacturing Company, 2009 Phone: 800­727­5477


10 Line Line Components<br />

Finishes<br />

26D: Satin<br />

Chrome Plated<br />

(BHMA 626)<br />

Functions<br />

15:Passage<br />

(F75)<br />

Page 2<br />

© SARGENT Manufacturing Company, 2009 Phone: 800­727­5477


GENERAL INFORMATION<br />

PROFESSIONAL SERIES LOCKSETS COMPLY WITH THE REQUIREMENTS OF ANSI/BHMA A156.2 GRADE 3 SERIES 4000 LOCKS.<br />

HANDING<br />

FOR RIGHT OR LEFT HAND DOORS, EXCEPT SOME LEVERSETS NEED TO BE SPECIFIED RH OR LH.<br />

INSTALLATION<br />

EASY ASSEMBLY WITH FULL INSTRUCTIONS FOR NEW INSTALLATIONS.<br />

(REPLACES MOST OTHER BRANDS FOR RETROFIT DOORS)<br />

TECHNICAL & DOOR PREPARATION<br />

DOOR THICKNESS<br />

FITS DOORS 1-3/8" THICK (35mm) TO 1-3/4" (44.4mm) THICK.<br />

4 IN 1 ADJUSTABLE LATCH OR 2 IN 1 SQUARE MORTISE ADJUSTABLE<br />

2-3/8" (60mm) & 2-3/4" (70mm) ADJUSTABLE BACKSET. DRIVE-IN TYPE (WITH REMOVABLE SQUARE MORTISE FACEPLATE)<br />

SUPPLIED STANDARD.<br />

CITATION, ESSEX, EQUINOX, OSLO, COPENHAGEN, HELSINKI, STOCKHOLM LEVERS IN DRIVE-IN DO NOT COME WITH FACE<br />

PLATE.<br />

BORE DIAMETERS<br />

LOCKSET OR DEADBOLT 2-1/8" (54mm), LATCH 1".<br />

DEADLATCH<br />

STANDARD WITH ENTRY LOCKS.<br />

KNOBS & ROSES<br />

SOLID BRASS/STAINLESS STEEL CONSTRUCTION.<br />

LOCK CONSTRUCTION<br />

ALL SOLID STEEL INTERIOR MECHANISM.<br />

INSIDE LOCKING<br />

TURN BUTTON (PUSH BUTTON), WITH EXCEPTION OF CITATION, ESSEX, EQUINOX, OSLO, COPENHAGEN, HELSINKI,<br />

STOCKHOLM LEVERS.<br />

STRIKE PLATE<br />

ROUND CORNER (PB9103) SUPPLIED STANDARD. DEADBOLTS INCLUDE HIGH SECURITY STRIKE (HS) STANDARD 1-1/8" x<br />

2-1/4" SQUARE CORNER STANDARD.<br />

SCREWS<br />

COMBINATION WOOD/MACHINE SCREWS.<br />

KEYING INFORMATION<br />

KEYWAY<br />

100% WEISER COMPATIBLE.<br />

CYLINDER<br />

WEISER FIVE PIN STANDARD. OPTIONAL WEISER SIX PIN AVAILABLE ON SPECIAL ORDER. SCHLAGE SIX PIN “C” KEYWAY<br />

AVAILABLE ON SELECT MODELS. SOLID BRASS, REMOVABLE/REKEYABLE.<br />

KEYS<br />

TWO BRASS KEYS PER ENTRY LOCK, DEADBOLT, HANDLESET.<br />

KEYING<br />

KD - KEYED DIFFERENT / KA - KEYED ALIKE: BUILDER AND RETAIL PACK SUPPLIED KA5 STANDARD FOR KEYED MODELS<br />

(HANDLESETS SUPPLIED KD). ADDITIONAL KD ITEMS AVAILABLE UPON REQUEST.<br />

APRIL 2008 ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

PROFESSIONAL LOCKSETS<br />

LOCKSETS • PAGE 1


HOW TO ORDER<br />

RESIDENTIAL DOME KN KNOB OB<br />

EG:<br />

HOW TO ORDER<br />

Our catalogue pages show the part number most commonly in stock and ordered by most customers.<br />

Standard supply is 4 in 1 adjustable latch and round corner strike plate. We will supply substitution<br />

parts at no extra cost - simply refer and utilize chart to specify your special requirements.<br />

1. SELECT LOCK NUMBER FROM PRICE LIST - IDENTIFIES DESIGN/FINISH/FUNCTION<br />

2. COMPLETE LOCK DESCRIPTION AS FOLLOWS:<br />

3 3 - - 5 1 1 - - - -<br />

GROUP<br />

CODE<br />

*<br />

LATCH<br />

CODE<br />

°<br />

DESIGN<br />

& FINISH<br />

CODE<br />

*<br />

FUNCTION<br />

CODE<br />

*<br />

* CODE PROVIDED IN BASIC ITEM NUMBER<br />

° CODE MUST BE ADDED FROM CODE CHART BELOW<br />

L A T C H C O D E<br />

CODE DESCRIPTION<br />

S SQUARE CORNER MORTISED LATCH – 2-3/4" - 2-3/8"<br />

R 1/4" RADIUS CORNER MORTISED LATCH – 2-3/4" - 2-3/8"<br />

D DRIVE-IN LATCH – 2-3/4" - 2-3/8"<br />

B A C K S E T C O D E<br />

CODE DESCRIPTION<br />

4 DESIGNATES 2-3/4" BACKSET DEPTH<br />

8 DESIGNATES 2-3/8" BACKSET DEPTH<br />

BACKSET<br />

CODE<br />

°<br />

STRIKE<br />

CODE<br />

°<br />

CODE DESCRIPTION<br />

S1 1/4" RADIUS CORNER, FULL LIP<br />

(FOR LOCKS)<br />

S2 SQUARE CORNER, FULL LIP<br />

(FOR LOCKS)<br />

S3 T STRIKE (FOR LOCKS)<br />

S4 SQUARE CORNER 1-1/8" x 2-3/4"<br />

(FOR DEADBOLTS)<br />

S5 SQUARE CORNER 1" x 2-1/4"<br />

(FOR DEADBOLTS)<br />

S6 ROUND CORNER, FULL LIP,<br />

1/4" RADIUS (FOR DEADBOLTS)<br />

S7 RECTANGULAR RADIUS CORNER<br />

1" x 2-1/4" (FOR DEADBOLTS)<br />

S8 ASA STRIKE<br />

BC HIGH SECURITY STRIKE<br />

- 3" SCREWS (FOR DEADBOLTS)<br />

KEYING<br />

CODE<br />

°<br />

SPECIALTY<br />

KEYING<br />

CODE<br />

°<br />

REQUIRED ONLY FOR KEYED LOCKS<br />

3 3 - S - 5 1 1 - 4 - S 1 - K A 5 - M C K<br />

S T R I K E C O D E K E Y I N G C O D E<br />

PROFESSIONAL<br />

CODE DESCRIPTION<br />

KD KEYED DIFFERENT<br />

KA2 KEYED ALIKE IN SETS OF TWOS<br />

KA3 KEYED ALIKE IN SETS OF THREES<br />

KA4 KEYED ALIKE IN SETS OF FOURS<br />

KA5 KEYED ALIKE IN SETS OF FIVES<br />

KA6 KEYED ALIKE IN SETS OF SIX<br />

S P E C I A L T Y K E Y I N G C O D E<br />

CODE DESCRIPTION<br />

MK MASTER KEYING<br />

CK CONSTRUCTION KEYING<br />

MCK MASTER CONSTRUCTION KEYING<br />

NOTE: IF CONTINUATION OF PREVIOUSLY SUPPLIED SPECIALTY<br />

KEYING IS REQUIRED, SPECIFY KEY NUMBER.<br />

LIFETIME MECHANICAL WARRANTY & 5 YEAR FINISH WARRANTY<br />

ALL TAYMOR PROFESSIONAL SERIES LOCKS ARE WARRANTED TO BE FREE FROM FINISH DEFECTS FOR 5 YEARS<br />

AND FREE FROM MECHANICAL AND WORKMANSHIP DEFECTS FROM THE DATE OF PURCHASE. TAYMOR INDUSTRIES<br />

LTD. WILL REPLACE ANY TAYMOR PROFESSIONAL SERIES LOCK WHICH FAILS TO MEET THIS WARRANTY.<br />

A FINISH DETERIORATION OCCURRING FROM USE OF PAINTS, SOLVENTS, OR OTHER CHEMICALS IS NOT A DEFECT<br />

AND THEREFORE IS NOT COVERED BY THIS WARRANTY. TAYMOR INDUSTRIES LTD. IS NOT LIABLE FOR INCIDENTAL<br />

OR CONSEQUENTIAL DAMAGES.<br />

LOCKSETS • PAGE 2 ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

APRIL 2008


Taymor Professional <strong>Locks</strong> are<br />

Powder Coated for a tough, lasting<br />

and consistent fi nish.<br />

Powder coating is an environmentally<br />

friendly coating that provides a more<br />

durable fi nish than conventional lacquer<br />

coatings. While Powder Coating matches<br />

the look of liquid coatings, it exceeds in<br />

appearance and durability.<br />

What is Powder Coating?<br />

Powder Coating was introduced in the<br />

auto industry in the 1980’s initially on<br />

components such as wheels and engine<br />

blocks. Unlike conventional liquid coatings,<br />

powder coating is solvent-free, can be<br />

recycled and requires no chemicals for<br />

treating waste created during the spray<br />

process. Because the powder applications<br />

process is cleaner, maintenance is also minimal<br />

and the use of aggressive cleaning compounds is<br />

unnecessary.<br />

Powder Coating is spray-applied Electrostatically<br />

to grounded lock parts. The powder particles<br />

remain in a charged state within the electrical fi eld,<br />

contributing to a consistent coating process, free<br />

from drips, runs or sags that can occur with liquids.<br />

A combination of infrared and convection ovens<br />

melts the powder particles adhering to the<br />

lock, fusing them. The result is a longer<br />

lasting fi nish on Taymor Professional <strong>Locks</strong>.<br />

THE FINISHING TOUCH<br />

5 YEAR FINISH WARRANTY LIFETIME ANTI-TARNISH FINISH<br />

APRIL 2008 ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

WARRANTY<br />

Selected Taymor Professional <strong>Locks</strong> are available<br />

with our Lifetime Anti-Tarnish Finish<br />

Warranty.<br />

Our Lifetime Anti-Tarnish Finish employs the<br />

state-of-the-art LTAVD (Low Temperature Arc<br />

Vapour Deposition) processing to produce<br />

a fi nish second to none.<br />

This durable fi nish technology is no longer in<br />

its’ infancy and has a proven track record for<br />

dependability.<br />

ASTM* INDUSTRY<br />

TAYMOR<br />

LIFETIME<br />

TEST FOR: STANDARD ANTI-TARNISH<br />

FINISH<br />

UV/HUMIDITY ASTM.G53 144 Hours 1,000 Hours<br />

SALT SPRAY ASTM.B117 196 Hours 1,000 Hours<br />

ABRASION TABER ASTM.D4060 500 Cycles 1,000 Cycles<br />

PENCIL HARDNESS ASTM.156.18 4H 6H<br />

*ASTM (defi nition) American Standards for Testing of Materials<br />

LIFETIME ANTI-TARNISH FINISH<br />

• PROTECTION AGAINST CORROSION<br />

• PROTECTION AGAINST COLOUR<br />

CHANGES OVER TIME<br />

LOCKSETS • PAGE 3


FINISH GUIDE<br />

CAPRI<br />

CLASSIC<br />

COVENTRY<br />

MANCHESTER<br />

VILLA<br />

BRISTOL<br />

CALAIS<br />

CITATION<br />

COPENHAGEN<br />

EQUINOX<br />

ESSEX<br />

HAMPTON<br />

HELSINKI<br />

MILLENNIUM<br />

FINISHES C3 C5<br />

NEW BRIGHTON<br />

OSLO<br />

PROVENCE<br />

SEVILLE<br />

SHEFFIELD<br />

STOCKHOLM<br />

LOCKSETS • PAGE 4<br />

PROFESSIONAL<br />

SERIES LOCKSET<br />

PROGRAM FINISH GUIDE<br />

C5/<br />

C3<br />

C10B+ C15 C17A C26<br />

/C15<br />

KNOBSETS<br />

C19 C26 C26D C32 C32D<br />

• • •<br />

•<br />

• • • •<br />

• •<br />

LEVERSETS<br />

• • • •<br />

• • • • • •<br />

• • •<br />

• • • •<br />

• •<br />

• • • •<br />

• • •<br />

• • • •<br />

• • •<br />

• • •<br />

• •<br />

• • • • • • •<br />

• • • • • •<br />

• •<br />

•<br />

• • •<br />

ASHFORD<br />

CARDIFF<br />

EXETER<br />

FJORD<br />

LEGACY<br />

MADERA<br />

MARIN<br />

CONCIERGE<br />

ELECTRONIC<br />

KEYLESS DOOR<br />

ENTRY<br />

FINISHES C3 C5<br />

SINGLE CYLINDER<br />

C5/<br />

C3<br />

HANDLESETS<br />

•<br />

C10B+ C15 C17A C19 C26 C26D C32 C32D<br />

• • • • •<br />

• • • •<br />

• • • •<br />

• • •<br />

• • • • • • •<br />

DEADBOLTS<br />

• • • •<br />

• • • • • • • • •<br />

DOUBLE<br />

CYLINDER • • • • • • • •<br />

INTERIOR<br />

DEADBOLT • • • • • • • •<br />

SLIDING DOOR HARDWARE<br />

SLIDING<br />

DOOR<br />

LOCKS • • • • • • •<br />

ESCUTCHEONS<br />

6” SQUARE<br />

- 2 HOLE • • •<br />

COLONIAL<br />

- 6” C-C<br />

- 2 HOLE<br />

COLONIAL<br />

- 1 HOLE •<br />

RAISED OVAL<br />

- 2 HOLE •<br />

5-1/2” SQUARE<br />

- 2 HOLE •<br />

COLONIAL<br />

- 5-1/2” C-C<br />

- 2 HOLE<br />

C3 = POLISHED BRASS<br />

C5 = ANTIQUE BRASS<br />

C5/C3 = ANTIQUE BRASS EXTERIOR/<br />

BRIGHT BRASS INTERIOR<br />

C10B+ = AGED BRONZE<br />

C15 = SATIN NICKEL<br />

C17A = ANTIQUE NICKEL<br />

FINISH LEGEND<br />

•<br />

•<br />

C26/C15 = POLISHED CHROME WITH<br />

SATIN NICKEL ACCENT<br />

C19 = MATTE BLACK<br />

C26 = POLISHED CHROME<br />

C26D = SATIN CHROME<br />

C32 = POLISHED CHROME<br />

C32D = SATIN STAINLESS STEEL<br />

= LIFETIME ANTI-TARNISH FINISH<br />

- EXTERIOR SETS


C3<br />

POLISHED<br />

BRASS<br />

C5<br />

ANTIQUE<br />

BRASS<br />

C10B+<br />

AGED<br />

BRONZE<br />

C15<br />

SATIN<br />

NICKEL<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

C19<br />

MATTE<br />

BLACK<br />

C26<br />

POLISHED<br />

CHROME<br />

C26D<br />

SATIN<br />

CHROME<br />

C32D<br />

SATIN<br />

STAINLESS<br />

STEEL<br />

PROPER CARE OF LOCK FINISHES<br />

Proper care and maintenance will prevent deterioration of fi nish. Please refer to the following guidelines.<br />

Use a mild non-abrasive detergent with damp sponge, then dry with a soft cloth. Avoid abrasive<br />

cleansers, bleach solvents, steel or bronze wool.<br />

Use a mild non-abrasive detergent with damp sponge, then dry with a soft cloth. Avoid abrasive<br />

cleansers, bleach solvents, steel or bronze wool.<br />

Use lemon oil, polish with a soft cloth. Avoid abrasive cleansers, bleach solvents, steel or bronze wool.<br />

NOTE: Aged Bronze is a hand rubbed fi nish that captures the essence of the product. Therefore each piece may vary in fi nish depending on the surface and<br />

NOTE: style of the product. Finish variations will not be considered a defect in the product quality.<br />

Use a mild non-abrasive detergent with damp sponge, then dry with a soft cloth. Avoid abrasive<br />

cleansers, bleach solvents, steel or bronze wool.<br />

Use a mild non-abrasive detergent with damp sponge, then dry with a soft cloth. Avoid abrasive<br />

cleansers, bleach solvents, steel or bronze wool.<br />

Use a mild non-abrasive detergent with damp sponge, then dry with a soft cloth. Avoid abrasive<br />

cleansers, bleach solvents, steel or bronze wool.<br />

Use a mild non-abrasive detergent with damp sponge, then dry with a soft cloth. Avoid abrasive<br />

cleansers, bleach solvents, steel or bronze wool.<br />

Use a mild non-abrasive detergent with damp sponge, then dry with a soft cloth. Avoid abrasive<br />

cleansers, bleach solvents, steel or bronze wool.<br />

Use plastic pad. Protect with a metal polish or car wax. Avoid abrasive cleansers, bleach solvents,<br />

steel or bronze wool.<br />

* SHOULD OXIDATION (TARNISHING) OCCUR ON THOSE ITEMS MADE OF SOLID BRASS, THE ORIGINAL LUSTROUS FINISH CAN BE RESTORED BY REMOVING ANY REMAINING LACQUER<br />

AND POLISHING THE SOLID BRASS SURFACE. A CLEAR HIGH GLOSS LACQUER SHOULD THEN BE APPLIED TO PROTECT THE POLISHED SURFACE.<br />

APRIL 2008 ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

CARE OF FINISHES<br />

LOCKSETS • PAGE 5


THE SHIELD<br />

LOCKSETS • PAGE 6<br />

ALLOWS FOR EASY<br />

ALIGNMENT OF SCREWS<br />

FOR INSTALLATION<br />

REDUCES<br />

BREAK-IN<br />

ABILITY<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

REDUCES<br />

SLIPPAGE<br />

AND<br />

MARKINGS<br />

OF DOORS<br />

ALL TAYMOR PROFESSIONAL SERIES KNOBS & LEVERS ARE<br />

EQUIPPED WITH A PROTECTIVE SHIELD THAT PREVENTS LOCK<br />

SLIPPAGE AND REDUCES THE ABILITY FOR BREAK-INS.<br />

THE SHIELD IS DESIGNED TO PROVIDE SECURITY FOR THE<br />

HOME AS WELL AS IMPROVE THE INSTALLATION OF THE LOCKS.<br />

APRIL 2008


APRIL 2008<br />

FULL 1” DEADBOLT<br />

PREVENTS KICK-IN ACCESS<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

SECURITY IS KEY<br />

SECURITY IS KEY<br />

HARDENED<br />

“CUT-PROOF”<br />

STEEL PIN<br />

2 PIECE ANTI-TORQUE CYLINDER<br />

PREVENTS ACCESS BY<br />

WRENCH OR CROWBAR<br />

SOLID BRASS KEY CYLINDER<br />

DESIGNED TO PREVENT “KNOCK-OUT” ACCESS<br />

LIFETIME MECHANICAL GUARANTEE<br />

5 YEAR POWDER COAT FINISH GUARANTEE<br />

HIGH SECURITY STRIKE STANDARD<br />

2 - 3” SCREWS FOR INCREASED SECURITY<br />

4-IN-1 ADJUSTABLE LATCH<br />

LOCKSETS • PAGE 7


APRIL 2008<br />

AVAILABLE<br />

FINISHES<br />

C19<br />

MATTE<br />

BLACK<br />

CAPRI DOME<br />

KNOB<br />

ENTRY<br />

FRONT/BACK<br />

INSIDE TURN BUTTON<br />

PASSAGE<br />

HALL/CLOSET<br />

CAPRI<br />

PROFESSIONAL SERIES<br />

DOME KNOB<br />

BUILDER PACK<br />

PRIVACY<br />

BED/BATH<br />

INSIDE TURN BUTTON<br />

DUMMY<br />

DOME KNOB<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

• ALL METAL PARTS<br />

• 4-IN-1 DRIVE IN ADJUSTABLE LATCH OR 2-IN-1<br />

SQUARE MORTISE ADJUSTABLE LATCH<br />

• KEYED ALIKE OR KEYED DIFFERENT, MASTER KEYING,<br />

CONSTRUCTION KEYING, GRAND MASTER AND GREAT<br />

GRAND MASTER KEYING AVAILABLE<br />

• AVAILABLE WITH SHIELD TO REDUCE SLIPPAGE AND<br />

PRYING FOR MAXIMUM SECURITY<br />

• ALL LOCKS ARE PACKAGED WITH 1-3/4” x 2-1/4” FULL<br />

LIP RADIUS CORNER ”D” STRIKES AS STANDARD.<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD. KNOBSETS • PAGE 1A


CAPRI<br />

2-1/4”<br />

(57mm)<br />

KNOBSETS • PAGE 1B<br />

PROFESSIONAL SERIES<br />

DOME KNOB<br />

BUILDER PACK<br />

2-1/2”<br />

(64mm)<br />

2-5/8”<br />

(67mm)<br />

OPTIONS THAT MAY BE ADDED TO CAPRI DOME KNOBS<br />

• KNOB LOCKS MAY ALSO BE ORDERED WITH OPTIONAL SPECIALTY LATCHES AND/OR STRIKES.<br />

• SEE THE PARTS PAGE AT THE END OF THIS SECTION FOR THE FULL OPTIONAL PARTS LISTING.<br />

• DOME KNOB LOCKS ARE AVAILABLE FOR EITHER 20 MINUTE OR 3 HOUR FIRE RATINGS. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH<br />

LOCKS TO MEET BUILDING CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. UL/CUL APPROVED 3 HOUR FIRE RATED LATCH IS ALSO<br />

AVAILABLE TO MEET 3 HOUR SPECIFICATIONS. THESE LATCHES AND FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD SEPARATELY.<br />

• PLEASE CONTACT YOUR TAYMOR REPRESENTATIVE FOR SPECIALTY KEYING OPTIONS SUCH AS KEYED ALIKE OR KEYED DIFFERENT REQUIREMENTS OR<br />

SEVERAL VARIATIONS OF MASTER AND CONSTRUCTION KEYING.<br />

CAPRI DOME KNOB - BUILDER PACK<br />

ENTRY - FRONT/BACK DOME KNOB (INSIDE TURN BUTTON)<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH - KA 33-D3814BLK 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH - KA 33-S3814BLK 20<br />

PRIVACY - BED/BATH DOME KNOB (INSIDE TURN BUTTON)<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D3824BLK 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-S3824BLK 20<br />

PASSAGE - HALL/CLOSET DOME KNOB<br />

C19<br />

MATTE<br />

BLACK<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D3834BLK 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-S3834BLK 20<br />

DUMMY - SINGLE SIDE DOME KNOB 33-384BLK 20<br />

DUMMY<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

4-IN-1 DRIVE IN LATCH 2-IN-1 SQUARE MORTISE LATCH<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

ENTRY ENTRY<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

PRIVACY/PASSAGE PRIVACY/PASSAGE<br />

2-1/4 2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

FULL LIP RADIUS STRIKE<br />

CASE<br />

PACK<br />

1-3/4”<br />

(44mm)<br />

7/8”<br />

(22mm)<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

APRIL 2008


AVAILABLE<br />

FINISHES<br />

C3<br />

LIFETIME FINISH<br />

POLISHED BRASS<br />

C3<br />

POLISHED<br />

BRASS<br />

C5<br />

ANTIQUE<br />

BRASS<br />

C5/C3<br />

SPLIT FINISH<br />

ANTIQUE BRASS<br />

EXTERIOR<br />

POLISHED BRASS<br />

INTERIOR<br />

C32D<br />

LIFETIME FINISH<br />

SATIN STAINLESS STEEL<br />

CLASSIC<br />

BALL KNOB<br />

ENTRY<br />

FRONT/BACK<br />

INSIDE TURN BUTTON<br />

PASSAGE<br />

HALL/CLOSET<br />

APRIL 2008 ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

CLASSIC<br />

PROFESSIONAL SERIES<br />

BALL KNOB<br />

BUILDER PACK<br />

PRIVACY<br />

BED/BATH<br />

INSIDE TURN BUTTON<br />

DUMMY<br />

BALL KNOB<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

(NON LIFETIME FINISH ITEMS)<br />

• LIFETIME ANTI-TARNISH GUARANTEE FOR LIFETIME<br />

FINISHES<br />

• ALL METAL PARTS<br />

• 4-IN-1 DRIVE IN ADJUSTABLE LATCH OR 2-IN-1<br />

SQUARE MORTISE ADJUSTABLE LATCH<br />

• KEYED ALIKE OR KEYED DIFFERENT, MASTER KEYING,<br />

CONSTRUCTION KEYING, GRAND MASTER AND GREAT<br />

GRAND MASTER KEYING AVAILABLE<br />

• AVAILABLE WITH SHIELD TO REDUCE SLIPPAGE AND<br />

PRYING FOR MAXIMUM SECURITY<br />

• ALL LOCKS ARE PACKAGED WITH 1-3/4” x 2-1/4” FULL<br />

LIP RADIUS CORNER ”D” STRIKES AS STANDARD.<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

KNOBSETS • PAGE 2A


CLASSIC<br />

OPTIONS THAT MAY BE ADDED TO CLASSIC BALL KNOBS<br />

• KNOB LOCKS MAY ALSO BE ORDERED WITH OPTIONAL SPECIALTY LATCHES AND/OR STRIKES.<br />

• SEE THE PARTS PAGE AT THE END OF THIS SECTION FOR THE FULL OPTIONAL PARTS LISTING.<br />

• DOME KNOB LOCKS ARE AVAILABLE FOR EITHER 20 MINUTE OR 3 HOUR FIRE RATINGS. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH<br />

LOCKS TO MEET BUILDING CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. UL/CUL APPROVED 3 HOUR FIRE RATED LATCH IS ALSO<br />

AVAILABLE TO MEET 3 HOUR SPECIFICATIONS. THESE LATCHES AND FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD SEPARATELY.<br />

• PLEASE CONTACT YOUR TAYMOR REPRESENTATIVE FOR SPECIALTY KEYING OPTIONS SUCH AS KEYED ALIKE OR KEYED DIFFERENT REQUIREMENTS OR<br />

SEVERAL VARIATIONS OF MASTER AND CONSTRUCTION KEYING.<br />

KNOBSETS • PAGE 2B<br />

PROFESSIONAL SERIES<br />

BALL KNOB<br />

BUILDER PACK<br />

2-1/2”<br />

(64mm)<br />

CLASSIC BALL KNOB - BUILDER PACK<br />

ENTRY - FRONT/BACK BALL KNOB (INSIDE TURN BUTTON)<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH - KA 33-LTD5114 33-D5114 33-D5214 33-D52514 33-DC5314 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH - KA 33-LTS5114 33-S5114 33-S5214 33-S52514 33-SC5314 20<br />

PRIVACY - BED/BATH BALL KNOB (INSIDE TURN BUTTON)<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D5124 33-D5224 33-DC5324 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-S5124 33-S5224 33-SC5324 20<br />

PASSAGE - HALL/CLOSET BALL KNOB<br />

2”<br />

(51mm)<br />

2-5/8”<br />

(67mm)<br />

C3<br />

LIFETIME FINISH<br />

POLISHED<br />

BRASS<br />

C3<br />

POLISHED<br />

BRASS<br />

C5<br />

ANTIQUE<br />

BRASS<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-LTD5134 33-D5134 33-D5234 33-D52513 33-DC5334 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-LTS5134 33-S5134 33-S5234 33-S52513 33-SC5334 20<br />

DUMMY - SINGLE SIDE BALL KNOB 33-514 33-524 33-C534 20<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

4-IN-1 DRIVE IN LATCH 2-IN-1 SQUARE MORTISE LATCH<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

ENTRY ENTRY<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

PRIVACY/PASSAGE PRIVACY/PASSAGE<br />

2-1/4 2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

1-3/4”<br />

(44mm)<br />

7/8”<br />

(22mm)<br />

FULL LIP RADIUS STRIKE<br />

C5/C3<br />

SPLIT FINISH<br />

ANTIQUE BRASS<br />

EXTERIOR<br />

POLISHED BRASS<br />

INTERIOR<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

C32D<br />

LIFETIME FINISH<br />

SATIN<br />

STAINLESS<br />

STEEL<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

CASE<br />

PACK<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

APRIL 2008


AVAILABLE<br />

FINISHES<br />

C10B+<br />

AGED<br />

BRONZE<br />

C15<br />

SATIN<br />

NICKEL<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

C26D<br />

SATIN<br />

CHROME<br />

COVENTRY<br />

OVAL KNOB<br />

ENTRY<br />

FRONT/BACK<br />

INSIDE TURN BUTTON<br />

PASSAGE<br />

HALL/CLOSET<br />

APRIL 2008 ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

COVENTRY<br />

PROFESSIONAL SERIES<br />

OVAL KNOB<br />

BUILDER PACK<br />

PRIVACY<br />

BED/BATH<br />

INSIDE TURN BUTTON<br />

DUMMY<br />

OVAL KNOB<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

• ALL METAL PARTS<br />

• 4-IN-1 DRIVE IN ADJUSTABLE LATCH OR 2-IN-1<br />

SQUARE MORTISE ADJUSTABLE LATCH<br />

• KEYED ALIKE OR KEYED DIFFERENT, MASTER KEYING,<br />

CONSTRUCTION KEYING, GRAND MASTER AND GREAT<br />

GRAND MASTER KEYING AVAILABLE<br />

• AVAILABLE WITH SHIELD TO REDUCE SLIPPAGE AND<br />

PRYING FOR MAXIMUM SECURITY<br />

• ALL LOCKS ARE PACKAGED WITH 1-3/4” x 2-1/4” FULL<br />

LIP RADIUS CORNER ”D” STRIKES AS STANDARD.<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

KNOBSETS • PAGE 3A


COVENTRY<br />

2-5/8”<br />

(67mm)<br />

PROFESSIONAL SERIES<br />

OVAL KNOB<br />

BUILDER PACK<br />

OPTIONS THAT MAY BE ADDED TO COVENTRY OVAL KNOBS<br />

• KNOB LOCKS MAY ALSO BE ORDERED WITH OPTIONAL SPECIALTY LATCHES AND/OR STRIKES.<br />

• SEE THE PARTS PAGE AT THE END OF THIS SECTION FOR THE FULL OPTIONAL PARTS LISTING.<br />

• DOME KNOB LOCKS ARE AVAILABLE FOR EITHER 20 MINUTE OR 3 HOUR FIRE RATINGS. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH<br />

LOCKS TO MEET BUILDING CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. UL/CUL APPROVED 3 HOUR FIRE RATED LATCH IS ALSO<br />

AVAILABLE TO MEET 3 HOUR SPECIFICATIONS. THESE LATCHES AND FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD SEPARATELY.<br />

• PLEASE CONTACT YOUR TAYMOR REPRESENTATIVE FOR SPECIALTY KEYING OPTIONS SUCH AS KEYED ALIKE OR KEYED DIFFERENT REQUIREMENTS OR<br />

SEVERAL VARIATIONS OF MASTER AND CONSTRUCTION KEYING.<br />

KNOBSETS • PAGE 3B<br />

2-7/8”<br />

(73mm)<br />

1-5/8”<br />

(41mm)<br />

2-5/8”<br />

(67mm)<br />

COVENTRY OVAL KNOB - BUILDER PACK<br />

ENTRY - FRONT/BACK OVAL KNOB (INSIDE TURN BUTTON)<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH - KA 33-D2914 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH - KA 33-S2914 20<br />

PRIVACY - BED/BATH OVAL KNOB (INSIDE TURN BUTTON)<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D2924 33-D2624 33-D2824 33-D2724 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-S2924 33-S2624 33-S2824 33-S2724 20<br />

PASSAGE - HALL/CLOSET OVAL KNOB<br />

2-5/8”<br />

(67mm)<br />

2-5/8”<br />

(67mm)<br />

C10B+<br />

AGED<br />

BRONZE<br />

C15<br />

SATIN<br />

NICKEL<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D2934 33-D2634 33-D2834 33-D2734 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-S2934 33-S2634 33-S2834 33-S2734 20<br />

DUMMY - SINGLE SIDE OVAL KNOB 33-291 33-261 33-281 33-271 20<br />

DUMMY<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

4-IN-1 DRIVE IN LATCH 2-IN-1 SQUARE MORTISE LATCH<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

ENTRY ENTRY<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

PRIVACY/PASSAGE PRIVACY/PASSAGE<br />

2-1/4 2-1/4”<br />

(57mm)<br />

FULL LIP RADIUS STRIKE<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

1-3/4”<br />

(44mm)<br />

7/8”<br />

(22mm)<br />

C26D<br />

SATIN<br />

CHROME<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

CASE<br />

PACK<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

APRIL 2008


AVAILABLE<br />

FINISHES<br />

C10B+<br />

AGED<br />

BRONZE<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

MANCHESTER<br />

DOME KNOB<br />

ENTRY<br />

FRONT/BACK<br />

INSIDE TURN BUTTON<br />

PASSAGE<br />

HALL/CLOSET<br />

APRIL 2008 ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

MANCHESTER<br />

PROFESSIONAL SERIES<br />

DOME KNOB<br />

BUILDER PACK<br />

PRIVACY<br />

BED/BATH<br />

INSIDE TURN BUTTON<br />

DUMMY<br />

DOME KNOB<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

• ALL METAL PARTS<br />

• 4-IN-1 DRIVE IN ADJUSTABLE LATCH OR 2-IN-1<br />

SQUARE MORTISE ADJUSTABLE LATCH<br />

• KEYED ALIKE OR KEYED DIFFERENT, MASTER KEYING,<br />

CONSTRUCTION KEYING, GRAND MASTER AND GREAT<br />

GRAND MASTER KEYING AVAILABLE<br />

• AVAILABLE WITH SHIELD TO REDUCE SLIPPAGE AND<br />

PRYING FOR MAXIMUM SECURITY<br />

• ALL LOCKS ARE PACKAGED WITH 1-3/4” x 2-1/4” FULL<br />

LIP RADIUS CORNER ”D” STRIKES AS STANDARD.<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

KNOBSETS • PAGE 4A


MANCHESTER<br />

2-3/16”<br />

(56mm)<br />

PROFESSIONAL SERIES<br />

DOME KNOB<br />

BUILDER PACK<br />

OPTIONS THAT MAY BE ADDED TO MANCHESTER DOME KNOBS<br />

• KNOB LOCKS MAY ALSO BE ORDERED WITH OPTIONAL SPECIALTY LATCHES AND/OR STRIKES.<br />

• SEE THE PARTS PAGE AT THE END OF THIS SECTION FOR THE FULL OPTIONAL PARTS LISTING.<br />

• DOME KNOB LOCKS ARE AVAILABLE FOR EITHER 20 MINUTE OR 3 HOUR FIRE RATINGS. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH<br />

LOCKS TO MEET BUILDING CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. UL/CUL APPROVED 3 HOUR FIRE RATED LATCH IS ALSO<br />

AVAILABLE TO MEET 3 HOUR SPECIFICATIONS. THESE LATCHES AND FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD SEPARATELY.<br />

• PLEASE CONTACT YOUR TAYMOR REPRESENTATIVE FOR SPECIALTY KEYING OPTIONS SUCH AS KEYED ALIKE OR KEYED DIFFERENT REQUIREMENTS OR<br />

SEVERAL VARIATIONS OF MASTER AND CONSTRUCTION KEYING.<br />

KNOBSETS • PAGE 4B<br />

2-9/32”<br />

(58mm)<br />

MANCHESTER DOME KNOB - BUILDER PACK<br />

ENTRY - FRONT/BACK DOME KNOB (INSIDE TURN BUTTON)<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH - KA 33-D3614 33-D3714 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH - KA 33-S3614 33-S3714 20<br />

PRIVACY - BED/BATH DOME KNOB (INSIDE TURN BUTTON)<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D3624 33-D3724 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-S3624 33-S3724 20<br />

PASSAGE - HALL/CLOSET DOME KNOB<br />

2-5/8”<br />

(67mm)<br />

C10B+<br />

AGED<br />

BRONZE<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D3634 33-D3734 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-S3634 33-S3734 20<br />

DUMMY - SINGLE SIDE DOME KNOB 33-364 33-374 20<br />

DUMMY<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

4-IN-1 DRIVE IN LATCH 2-IN-1 SQUARE MORTISE LATCH<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

ENTRY ENTRY<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

PRIVACY/PASSAGE PRIVACY/PASSAGE<br />

2-1/4 2-1/4”<br />

(57mm)<br />

FULL LIP RADIUS STRIKE<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

1-3/4”<br />

(44mm)<br />

7/8”<br />

(22mm)<br />

CASE<br />

PACK<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

APRIL 2008


VILLA<br />

BALL KNOB<br />

AVAILABLE FINISHES<br />

C3<br />

LIFETIME FINISH<br />

POLISHED BRASS<br />

C3<br />

POLISHED<br />

BRASS<br />

C15<br />

SATIN<br />

NICKEL<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

C26D<br />

SATIN<br />

CHROME<br />

C32D<br />

LIFETIME FINISH<br />

SATIN STAINLESS STEEL<br />

ENTRY<br />

FRONT/BACK<br />

INSIDE TURN BUTTON<br />

PASSAGE<br />

HALL/CLOSET<br />

APRIL 2008 ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

PRIVACY<br />

BED/BATH<br />

INSIDE TURN BUTTON<br />

DUMMY<br />

BALL KNOB<br />

VILLA<br />

PROFESSIONAL SERIES<br />

BALL KNOB<br />

BUILDER PACK<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

(NON LIFETIME FINISH ITEMS)<br />

• LIFETIME ANTI-TARNISH GUARANTEE FOR LIFETIME<br />

FINISHES<br />

• ALL METAL PARTS<br />

• 4-IN-1 DRIVE IN ADJUSTABLE LATCH OR 2-IN-1<br />

SQUARE MORTISE ADJUSTABLE LATCH<br />

• KEYED ALIKE OR KEYED DIFFERENT, MASTER KEYING,<br />

CONSTRUCTION KEYING, GRAND MASTER AND GREAT<br />

GRAND MASTER KEYING AVAILABLE<br />

• AVAILABLE WITH SHIELD TO REDUCE SLIPPAGE AND<br />

PRYING FOR MAXIMUM SECURITY<br />

• ALL LOCKS ARE PACKAGED WITH 1-3/4” x 2-1/4” FULL<br />

LIP RADIUS CORNER ”D” STRIKES AS STANDARD.<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

KNOBSETS • PAGE 5A


VILLA<br />

2”<br />

(51mm)<br />

OPTIONS THAT MAY BE ADDED TO VILLA BALL KNOBS<br />

• KNOB LOCKS MAY ALSO BE ORDERED WITH OPTIONAL SPECIALTY LATCHES AND/OR STRIKES.<br />

• SEE THE PARTS PAGE AT THE END OF THIS SECTION FOR THE FULL OPTIONAL PARTS LISTING.<br />

• DOME KNOB LOCKS ARE AVAILABLE FOR EITHER 20 MINUTE OR 3 HOUR FIRE RATINGS. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH<br />

LOCKS TO MEET BUILDING CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. UL/CUL APPROVED 3 HOUR FIRE RATED LATCH IS ALSO<br />

AVAILABLE TO MEET 3 HOUR SPECIFICATIONS. THESE LATCHES AND FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD SEPARATELY.<br />

• PLEASE CONTACT YOUR TAYMOR REPRESENTATIVE FOR SPECIALTY KEYING OPTIONS SUCH AS KEYED ALIKE OR KEYED DIFFERENT REQUIREMENTS OR<br />

SEVERAL VARIATIONS OF MASTER AND CONSTRUCTION KEYING.<br />

KNOBSETS • PAGE 5B<br />

PROFESSIONAL SERIES<br />

BALL KNOB<br />

BUILDER PACK<br />

2-1/2”<br />

(64mm)<br />

VILLA BALL KNOB - BUILDER PACK<br />

ENTRY - FRONT/BACK BALL KNOB (INSIDE TURN BUTTON)<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH - KA 33-LTD1114 33-D1114 33-D1014 33-D1714 33-D1314 33-D5314 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH - KA 33-LTS1114 33-S1114 33-S1014 33-S1714 33-S1314 33-S5314 20<br />

PRIVACY - BED/BATH BALL KNOB (INSIDE TURN BUTTON)<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D1124 33-D1024 33-D1724 33-D1324 33-D5324 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-S1124 33-S1024 33-S1724 33-S1324 33-S5324 20<br />

PASSAGE - HALL/CLOSET BALL KNOB<br />

C3<br />

LIFETIME FINISH<br />

POLISHED<br />

BRASS<br />

2-5/8”<br />

(67mm)<br />

C3<br />

POLISHED<br />

BRASS<br />

C15<br />

SATIN<br />

NICKEL<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-LTD1134 33-D1134 33-D1034 33-D1734 33-D1334 33-D5334 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-LTS1134 33-S1134 33-S1034 33-S1734 33-S1334 33-S5334 20<br />

DUMMY - SINGLE SIDE BALL KNOB 33-114 33-104 33-174 33-134 33-534 20<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

4-IN-1 DRIVE IN LATCH 2-IN-1 SQUARE MORTISE LATCH<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

ENTRY ENTRY<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

PRIVACY/PASSAGE PRIVACY/PASSAGE<br />

2-1/4 2-1/4”<br />

(57mm)<br />

FULL LIP RADIUS STRIKE<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

1-3/4”<br />

(44mm)<br />

7/8”<br />

(22mm)<br />

C26D<br />

SATIN<br />

CHROME<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

C32D<br />

LIFETIME FINISH<br />

SATIN STAINLESS<br />

STEEL<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

CASE<br />

PACK<br />

APRIL 2008


BRISTOL<br />

RESIDENTIAL DOME KNOB<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

4-1/2”<br />

(114mm)<br />

2”<br />

(51mm)<br />

OPTIONS THAT MAY BE ADDED TO BRISTOL LEVERSETS<br />

• LEVERSET LOCKS ARE AVAILABLE FOR 20 MINUTE FIRE RATING. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS TO MEET BUILDING<br />

CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. THESE FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD<br />

SEPARATELY.<br />

• PLEASE CONTACT YOUR TAYMOR REPRESENTATIVE FOR SPECIALTY KEYING OPTIONS SUCH AS KEYED ALIKE OR KEYED DIFFERENT REQUIREMENTS OR<br />

SEVERAL VARIATIONS OF MASTER AND CONSTRUCTION KEYING.<br />

• ALL LOCKS ARE PACKAGED WITH 1 3 /4” x 2 1 /4” FULL LIP PULL RADIUS CORNER STRIKES AS STANDARD.<br />

FOR WARRANTY INFORMATION<br />

SEE PAGE 2 OF LOCKSET SECTION<br />

BRISTOL LEVERSET - BUILDER PACK<br />

LEVERSETS • NEW PRODUCT BULLETIN<br />

2-5/8”<br />

(67mm)<br />

C3<br />

POLISHED<br />

BRASS<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

C10B+<br />

AGED<br />

BRONZE<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

6-IN-1 DRIVE-IN/SQUARE MORTISE/RADIUS MORTISE<br />

C15<br />

SATIN<br />

NICKEL<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

1-3/4”<br />

(44mm)<br />

7/8”<br />

(22mm)<br />

FULL LIP RADIUS STRIKE<br />

C19*<br />

MATTE<br />

BLACK<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

C26D<br />

SATIN<br />

CHROME<br />

ENTRY - FRONT/BACK LEVERSET (INSIDE TURN BUTTON)<br />

LEFT HANDING<br />

6-IN-1 DRIVE-IN/SQUARE MORTISE/RADIUS MORTISE - KD<br />

RIGHT HANDING<br />

34-FV006064PBL* 34-FV006064BRNL* 34-FV006064SNL* 34-FV006064BLKL* 34-FV006064ANL* 34-FV006064SCL*<br />

6-IN-1 DRIVE-IN/SQUARE MORTISE/RADIUS MORTISE - KD<br />

PRIVACY - BED/BATH LEVERSET (INSIDE TURN BUTTON)<br />

LEFT HANDING<br />

34-FV006064PBR* 34-FV006064BRNR* 34-FV006064SNR* 34-FV006064BLKR* 34-FV006064ANR* 34-FV006064SCL*<br />

6-IN-1 DRIVE-IN/SQUARE MORTISE/RADIUS MORTISE<br />

RIGHT HANDING<br />

33-D006024PBL 33-D006024BRNL 33-D006024SNL 34-FV006024BLKL* 33-D006024ANL 33-D006024SCL<br />

6-IN-1 DRIVE-IN/SQUARE MORTISE/RADIUS MORTISE<br />

PASSAGE - HALL/CLOSET LEVERSET<br />

LEFT HANDING<br />

33-D006024PBR 33-D006024BRNR 33-D006024SNR 34-FV006024BLKR* 33-D006024ANR 33-D006024SCR<br />

6-IN-1 DRIVE-IN/SQUARE MORTISE/RADIUS MORTISE<br />

RIGHT HANDING<br />

33-D006034PBL 33-D006034BRNL 33-D006034SNL 34-FV006034BLKL* 33-D006034ANL 33-D006034SCL<br />

6-IN-1 DRIVE-IN/SQUARE MORTISE/RADIUS MORTISE<br />

DUMMY - SINGLE SIDE LEVERSET<br />

33-D006034PBR 33-D006034BRNR 33-D006034SNR 34-FV006034BLKR* 33-D006034ANR 33-D006034SCR<br />

LEFT HANDING<br />

33-D00604PBL 33-D00604BRNL 33-D00604SNL 34-FV00604BLKL* 33-D00604ANL 33-D00604SCL<br />

RIGHT HANDING<br />

33-D00604PBR 33-D00604BRNR 33-D00604SNR 34-FV00604BLKR* 33-D00604ANR 33-D00604SCR<br />

1”<br />

(25mm)<br />

6-IN-1 ENTRY LATCH 6-IN-1 PRIVACY/PASSAGE LATCH<br />

1”<br />

(25mm)<br />

CASE<br />

PACK<br />

5<br />

5<br />

20<br />

20<br />

20<br />

20<br />

20<br />

20<br />

*AVAILABLE IN RETAIL PACK ONLY / CASE PACK - 5<br />

2-1/4”<br />

(57mm)<br />

FEBRUARY 2007


APRIL 2008<br />

AVAILABLE<br />

FINISHES<br />

C3<br />

POLISHED<br />

BRASS<br />

C26D<br />

SATIN<br />

CHROME<br />

C32D<br />

SATIN STAINLESS<br />

STEEL<br />

CALAIS<br />

LEVERSET<br />

ENTRY<br />

FRONT/BACK<br />

INSIDE TURN BUTTON<br />

PASSAGE<br />

HALL/CLOSET<br />

PRIVACY<br />

BED/BATH<br />

INSIDE TURN BUTTON<br />

DUMMY<br />

LEVERSET<br />

CALAIS<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

BUILDER PACK<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

• ALL METAL PARTS<br />

• 4-IN-1 DRIVE IN ADJUSTABLE LATCH OR 2-IN-1<br />

SQUARE MORTISE ADJUSTABLE LATCH<br />

• KEYED ALIKE OR KEYED DIFFERENT, MASTER KEYING,<br />

CONSTRUCTION KEYING, GRAND MASTER AND GREAT<br />

GRAND MASTER KEYING AVAILABLE<br />

• AVAILABLE WITH SHIELD TO REDUCE SLIPPAGE AND<br />

PRYING FOR MAXIMUM SECURITY<br />

• ALL LOCKS ARE PACKAGED WITH 1-3/4” x 2-1/4” FULL<br />

LIP RADIUS CORNER ”D” STRIKES AS STANDARD.<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

• 45 DEGREE LATCH RETRACTION<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD. LEVERSETS • PAGE 1A


CALAIS<br />

4-1/8”<br />

(105mm)<br />

2”<br />

(51mm)<br />

OPTIONS THAT MAY BE ADDED TO CALAIS LEVERSETS<br />

• LEVERSET LOCKS MAY ALSO BE ORDERED WITH OPTIONAL SPECIALTY LATCHES AND/OR STRIKES.<br />

• SEE THE PARTS PAGE AT THE END OF THIS SECTION FOR THE FULL OPTIONAL PARTS LISTING.<br />

• LEVERSET LOCKS ARE AVAILABLE FOR EITHER 20 MINUTE OR 3 HOUR FIRE RATINGS. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS<br />

TO MEET BUILDING CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. A UL/CUL APPROVED 3 HOUR FIRE RATED LATCH IS ALSO AVAILABLE TO<br />

MEET 3 HOUR SPECIFICATIONS. THESE LATCHES AND FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD SEPARATELY.<br />

• LEVERSETS LOCKS ARE ALSO AVAILABLE<br />

AV ON SPECIAL ORDER WITH AUTO RELEASE FEATURE FOR ENTRY & PRIVACY FUNCTIONS. PLEASE CONTACT YOUR<br />

TAYMOR REPRESENTATIVE FOR PRICE AND DELIVERY.<br />

• PLEASE CONTACT YOUR TAYMOR REPRESENTATIVE FOR SPECIALTY KEYING OPTIONS SUCH AS KEYED ALIKE OR KEYED DIFFERENT REQUIREMENTS OR<br />

SEVERAL VARIATIONS OF MASTER AND CONSTRUCTION KEYING<br />

LEVERSETS • PAGE 1B<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

BUILDER PACK<br />

CALAIS LEVERSET - BUILDER PACK<br />

ENTRY - FRONT/BACK LEVERSET (INSIDE TURN BUTTON)<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH - KA 33-D7964 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH - KA 33-S7964 20<br />

PRIVACY - BED/BATH LEVERSET (INSIDE TURN BUTTON)<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D7924 33-D8524 33-D8124 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-S7924 33-S8524 33-S8124 20<br />

PASSAGE - HALL/CLOSET LEVERSET<br />

2-5/8”<br />

(67mm)<br />

C3<br />

POLISHED<br />

BRASS<br />

C26D<br />

SATIN<br />

CHROME<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D7934 33-D8534 33-D8134 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-S7934 33-S8534 33-S8134 20<br />

DUMMY - SINGLE SIDE LEVERSET 33-794 33-854 33-814 20<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

4-IN-1 DRIVE IN LATCH 2-IN-1 SQUARE MORTISE LATCH<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

ENTRY<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

PRIVACY/PASSAGE PRIVACY/PASSAGE<br />

2-1/4 2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

1-3/4”<br />

(44mm)<br />

FULL LIP RADIUS STRIKE<br />

C32D<br />

SATIN<br />

STAINLESS<br />

STEEL<br />

7/8”<br />

(22mm)<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

CASE<br />

PACK<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

APRIL 2008


AVAILABLE<br />

FINISHES<br />

C3<br />

POLISHED<br />

BRASS<br />

C15<br />

SATIN<br />

NICKEL<br />

C26<br />

POLISHED<br />

CHROME<br />

C26D<br />

SATIN<br />

CHROME<br />

CITATION<br />

LEVERSET<br />

PASSAGE<br />

HALL/CLOSET<br />

CITATION<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

BUILDER PACK<br />

PRIVACY<br />

BED/BATH<br />

INSIDE TURN BUTTON<br />

DUMMY<br />

LEVERSET<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

• ALL METAL PARTS<br />

• 2-IN-1 DRIVE IN ADJUSTABLE LATCH OR 2-IN-1<br />

SQUARE MORTISE ADJUSTABLE LATCH<br />

• SUPPLIED WITH ADAPTOR RING TO REDUCE SLIPPAGE<br />

AND PRYING FOR MAXIMUM SECURITY<br />

• ALL LOCKS ARE PACKAGED WITH 1-3/4” x 2-1/4” FULL<br />

LIP RADIUS CORNER ”D” STRIKES AS STANDARD.<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

APRIL 2008 ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

LEVERSETS • PAGE 2A


CITATION<br />

4-3/16”<br />

(106mm)<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

BUILDER PACK<br />

OPTIONS THAT MAY BE ADDED TO CITATION LEVERSETS<br />

• LEVERSET LOCKS MAY ALSO BE ORDERED WITH OPTIONAL SPECIALTY LATCHES AND/OR STRIKES.<br />

• SEE THE PARTS PAGE AT THE END OF THIS SECTION FOR THE FULL OPTIONAL PARTS LISTING.<br />

• LEVERSET LOCKS ARE AVAILABLE FOR 20 MINUTE FIRE RATING. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS TO MEET BUILDING<br />

CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. THESE LATCHES AND FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT<br />

SOLD SEPARATELY.<br />

LEVERSETS • PAGE 2B<br />

2-9/16”<br />

(65mm)<br />

CITATION LEVERSET - BUILDER PACK<br />

PRIVACY - BED/BATH LEVERSET (INSIDE PUSH BUTTON)<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D4624 33-D4924 33-D5024 33-D4524 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-4624 33-4924 33-5024 33-4524 20<br />

PASSAGE - HALL/CLOSET LEVERSET<br />

2-1/2”<br />

(64mm)<br />

C3<br />

POLISHED<br />

BRASS<br />

C15<br />

SATIN<br />

NICKEL<br />

2-1/4 2-1/4”<br />

(57mm)<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D4634 33-D4934 33-D5034 33-D4534 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-4634 33-4934 33-5034 33-4534 20<br />

DUMMY - SINGLE SIDE LEVERSET 33-464 33-494 33-504 33-454 20<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

2-IN-1 DRIVE IN LATCH 2-IN-1 SQUARE MORTISE LATCH<br />

ADJUSTABLE<br />

2-3/8” (60mm)<br />

OR 2-3/4” (70mm)<br />

1”<br />

(25mm)<br />

PRIVACY/PASSAGE PRIVACY/PASSAGE<br />

1-5/8”<br />

(41mm)<br />

FULL LIP RADIUS STRIKE<br />

C26<br />

POLISHED<br />

CHROME<br />

3/4”<br />

(19mm)<br />

C26D<br />

SATIN<br />

CHROME<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

CASE<br />

PACK<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

APRIL 2008


FEBRUARY 2008<br />

AVAILABLE<br />

FINISHES<br />

C15<br />

SATIN<br />

NICKEL<br />

C26/C15<br />

POLISHED CHROME WITH<br />

SATIN NICKEL ACCENT<br />

COPENHAGEN<br />

LEVERSET<br />

SPLIT FINISH OPTION WITH SATIN NICKEL ACCENT<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

COPENHAGEN<br />

RESIDENTIAL DOME KNOB<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

PASSAGE<br />

HALL/CLOSET<br />

PRIVACY<br />

BED/BATH<br />

INSIDE TURN BUTTON<br />

DUMMY<br />

LEVERSET<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• ALL METAL PARTS<br />

• 2-IN-1 DRIVE IN ADJUSTABLE LATCH OR 2-IN-1<br />

SQUARE MORTISE ADJUSTABLE LATCH<br />

• AVAILABLE WITH ADAPTOR COLLAR TO REDUCE<br />

SLIPPAGE AND PRYING FOR MAXIMUM SECURITY<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

LEVERSETS • NEW PRODUCT BULLETIN


COPENHAGEN<br />

RESIDENTIAL DOME KNOB<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

2-1/2”<br />

(65mm)<br />

LEVERSETS • NEW PRODUCT BULLETIN<br />

2-1/2”<br />

(65mm)<br />

4-7/8”<br />

(123mm)<br />

COPENHAGEN LEVERSET - BUILDER PACK<br />

2-IN-1 DRIVE IN LATCH<br />

ADJUSTABLE<br />

2-3/8” (60mm)<br />

OR 2-3/4” (70mm)<br />

PRIVACY/PASSAGE<br />

OPTIONS THAT MAY BE ADDED TO COPENHAGEN LEVERSETS<br />

• LEVERSET LOCKS ARE STANDARD WITH EITHER SQUARE MORTISE 2-WAY ADJUSTABLE LATCHES OR 2-WAY DRIVE IN ADJUSTABLE LATCHES.<br />

• LEVERSET LOCKS ARE AVAILABLE FOR 20 MINUTE FIRE RATING. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS TO MEET BUILDING<br />

CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. THESE FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD<br />

SEPARATELY.<br />

• ALL LOCKS ARE PACKAGED WITH 13 /4” x 21 /4” FULL LIP PULL RADIUS CORNER STRIKES AS STANDARD.<br />

C15<br />

SATIN<br />

NICKEL<br />

2-1/4”<br />

(57mm)<br />

PRIVACY - BED/BATH LEVERSET (INSIDE TURN BUTTON)<br />

LEFT HANDING<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D004024SNL 33-D004024CSNL 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH<br />

RIGHT HANDING<br />

33-004024SNL 33-004024CSNL 20<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D004024SNR 33-D004024CSNR 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-004024SNR 33-004024CSNR 20<br />

PASSAGE - HALL/CLOSET LEVERSET<br />

LEFT HANDING<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D004034SNL 33-D004034CSNL 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH<br />

RIGHT HANDING<br />

33-004034SNL 33-004034CSNL 20<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D00403SNR 33-D004034CSNR 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-004034SNR 33-004034CSNR 20<br />

DUMMY - SINGLE SIDE LEVERSET<br />

LEFT HANDING 33-00404SNL 33-00404CSNL 20<br />

RIGHT HANDING 33-00404SNR 33-00404CSNR 20<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

1”<br />

(25mm)<br />

1-3/4”<br />

(44mm)<br />

FULL LIP RADIUS STRIKE<br />

C26/C15<br />

POLISHED CHROME<br />

WITH SATIN NICKEL<br />

ACCENT<br />

7/8”<br />

(22mm)<br />

2-IN-1 SQUARE MORTISE LATCH<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

PRIVACY/PASSAGE<br />

CASE<br />

PACK<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

FEBRUARY 2007


APRIL 2008<br />

AVAILABLE<br />

FINISHES<br />

C3<br />

POLISHED<br />

BRASS<br />

C15<br />

SATIN<br />

NICKEL<br />

C26<br />

POLISHED<br />

CHROME<br />

C26D<br />

SATIN<br />

CHROME<br />

EQUINOX<br />

LEVERSET<br />

PASSAGE<br />

HALL/CLOSET<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

EQUINOX<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

BUILDER PACK<br />

PRIVACY<br />

BED/BATH<br />

INSIDE TURN BUTTON<br />

DUMMY<br />

LEVERSET<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

• ALL METAL PARTS<br />

• 2-IN-1 DRIVE IN ADJUSTABLE LATCH OR 2-IN-1<br />

SQUARE MORTISE ADJUSTABLE LATCH<br />

• SUPPLIED WITH ADAPTOR RING TO REDUCE SLIPPAGE<br />

AND PRYING FOR MAXIMUM SECURITY<br />

• ALL LOCKS ARE PACKAGED WITH 1-3/4” x 2-1/4” FULL<br />

LIP RADIUS CORNER ”D” STRIKES AS STANDARD.<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

LEVERSETS • PAGE 3A


EQUINOX<br />

4-3/8”<br />

(106mm)<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

BUILDER PACK<br />

OPTIONS THAT MAY BE ADDED TO EQUINOX LEVERSETS<br />

• LEVERSET LOCKS MAY ALSO BE ORDERED WITH OPTIONAL SPECIALTY LATCHES AND/OR STRIKES.<br />

• SEE THE PARTS PAGE AT THE END OF THIS SECTION FOR THE FULL OPTIONAL PARTS LISTING.<br />

• LEVERSET LOCKS ARE AVAILABLE FOR 20 MINUTE FIRE RATING. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS TO MEET BUILDING<br />

CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. THESE LATCHES AND FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT<br />

SOLD SEPARATELY.<br />

LEVERSETS • PAGE 3B<br />

2-9/16”<br />

(65mm)<br />

EQUINOX LEVERSET - BUILDER PACK<br />

PRIVACY - BED/BATH LEVERSET (INSIDE PUSH BUTTON)<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D4224 33-D4424 33-D4024 33-D4124 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-4224 33-4424 33-4024 33-4124 20<br />

PASSAGE - HALL/CLOSET LEVERSET<br />

2-1/2”<br />

(64mm)<br />

C3<br />

POLISHED<br />

BRASS<br />

C15<br />

SATIN<br />

NICKEL<br />

2-1/4 2-1/4”<br />

(57mm)<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D4234 33-D4434 33-D4034 33-D4134 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-4234 33-4434 33-4034 33-4134 20<br />

DUMMY - SINGLE SIDE LEVERSET 33-424 33-444 33-404 33-414 20<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

2-IN-1 DRIVE IN LATCH 2-IN-1 SQUARE MORTISE LATCH<br />

ADJUSTABLE<br />

2-3/8” (60mm)<br />

OR 2-3/4” (70mm)<br />

1”<br />

(25mm)<br />

PRIVACY/PASSAGE PRIVACY/PASSAGE<br />

1-5/8”<br />

(41mm)<br />

FULL LIP RADIUS STRIKE<br />

C26<br />

POLISHED<br />

CHROME<br />

3/4”<br />

(19mm)<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

C26D<br />

SATIN<br />

CHROME<br />

CASE<br />

PACK<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

APRIL 2008


APRIL 2008<br />

AVAILABLE<br />

FINISHES<br />

C3<br />

POLISHED<br />

BRASS<br />

C15<br />

SATIN<br />

NICKEL<br />

C26D<br />

SATIN<br />

CHROME<br />

ESSEX<br />

LEVERSET<br />

PASSAGE<br />

HALL/CLOSET<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

ESSEX<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

BUILDER PACK<br />

PRIVACY<br />

BED/BATH<br />

INSIDE TURN BUTTON<br />

DUMMY<br />

LEVERSET<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

• ALL METAL PARTS<br />

• 2-IN-1 DRIVE IN ADJUSTABLE LATCH OR 2-IN-1<br />

SQUARE MORTISE ADJUSTABLE LATCH<br />

• SUPPLIED WITH ADAPTOR RING TO REDUCE SLIPPAGE<br />

AND PRYING FOR MAXIMUM SECURITY<br />

• ALL LOCKS ARE PACKAGED WITH 1-3/4” x 2-1/4” FULL<br />

LIP RADIUS CORNER ”D” STRIKES AS STANDARD.<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

LEVERSETS • PAGE 4A


ESSEX<br />

4-1/8”<br />

(105mm)<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

BUILDER PACK<br />

OPTIONS THAT MAY BE ADDED TO ESSEX LEVERSETS<br />

• LEVERSET LOCKS MAY ALSO BE ORDERED WITH OPTIONAL SPECIALTY LATCHES AND/OR STRIKES.<br />

• SEE THE PARTS PAGE AT THE END OF THIS SECTION FOR THE FULL OPTIONAL PARTS LISTING.<br />

• LEVERSET LOCKS ARE AVAILABLE FOR 20 MINUTE FIRE RATING. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS TO MEET BUILDING<br />

CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. THESE LATCHES AND FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT<br />

SOLD SEPARATELY.<br />

LEVERSETS • PAGE 4B<br />

2-3/8”<br />

(60mm)<br />

ESSEX LEVERSET - BUILDER PACK<br />

PRIVACY - BED/BATH LEVERSET (INSIDE PUSH BUTTON)<br />

LEFT HANDING<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D4324L 33-D4824L 33-D4724L 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-4324L 33-4824L 33-4724L 20<br />

RIGHT HANDING<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D4324R 33-D4824R 33-D4724R 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-4324R 33-4824R 33-4724R 20<br />

PASSAGE - HALL/CLOSET LEVERSET<br />

2-1/2”<br />

(64mm)<br />

C3<br />

POLISHED<br />

BRASS<br />

2-1/4 2-1/4”<br />

(57mm)<br />

C15<br />

SATIN<br />

NICKEL<br />

LEFT HANDING<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D4334L 33-D4834L 33-D4734L 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-4334L 33-4834L 33-4734L 20<br />

RIGHT HANDING<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D4334R 33-D4834R 33-D4734R 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-4334R 33-4834R 33-4734R 20<br />

DUMMY - SINGLE SIDE LEVERSET<br />

LEFT HANDING 33-434L 33-484L 33-474L 20<br />

RIGHT HANDING 33-434R 33-484R 33-474R 20<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

2-IN-1 DRIVE IN LATCH 2-IN-1 SQUARE MORTISE LATCH<br />

ADJUSTABLE<br />

2-3/8” (60mm)<br />

OR 2-3/4” (70mm)<br />

1”<br />

(25mm)<br />

PRIVACY/PASSAGE PRIVACY/PASSAGE<br />

1-5/8”<br />

(41mm)<br />

3/4”<br />

(19mm)<br />

FULL LIP RADIUS STRIKE<br />

C26D<br />

SATIN<br />

CHROME<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

CASE<br />

PACK<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

APRIL 2008


APRIL 2008<br />

AVAILABLE<br />

FINISHES<br />

C3<br />

POLISHED<br />

BRASS<br />

C26<br />

POLISHED<br />

CHROME<br />

C26D<br />

SATIN<br />

CHROME<br />

C32D<br />

SATIN STAINLESS<br />

STEEL<br />

HAMPTON<br />

LEVERSET<br />

ENTRY<br />

FRONT/BACK<br />

INSIDE TURN BUTTON<br />

PASSAGE<br />

HALL/CLOSET<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

HAMPTON<br />

RESIDENTIAL DOME KN KNOB OB<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

BUILDER PACK<br />

PRIVACY<br />

BED/BATH<br />

INSIDE TURN BUTTON<br />

DUMMY<br />

LEVERSET<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

• ALL METAL PARTS<br />

• 4-IN-1 DRIVE IN ADJUSTABLE LATCH OR 2-IN-1<br />

SQUARE MORTISE ADJUSTABLE LATCH<br />

• KEYED ALIKE OR KEYED DIFFERENT, MASTER KEYING,<br />

CONSTRUCTION KEYING, GRAND MASTER AND GREAT<br />

GRAND MASTER KEYING AVAILABLE<br />

• AVAILABLE WITH SHIELD TO REDUCE SLIPPAGE AND<br />

PRYING FOR MAXIMUM SECURITY<br />

• ALL LOCKS ARE PACKAGED WITH 1-3/4” x 2-1/4” FULL<br />

LIP RADIUS CORNER ”D” STRIKES AS STANDARD.<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

• 45 DEGREE LATCH RETRACTION<br />

LEVERSETS • PAGE 5A


HAMPTON<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

BUILDER PACK<br />

OPTIONS THAT MAY BE ADDED TO HAMPTON LEVERSETS<br />

• LEVERSET LOCKS MAY ALSO BE ORDERED WITH OPTIONAL SPECIALTY LATCHES AND/OR STRIKES.<br />

• SEE THE PARTS PAGE AT THE END OF THIS SECTION FOR THE FULL OPTIONAL PARTS LISTING.<br />

• LEVERSET LOCKS ARE AVAILABLE FOR EITHER 20 MINUTE OR 3 HOUR FIRE RATINGS. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS<br />

TO MEET BUILDING CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. A UL/CUL APPROVED 3 HOUR FIRE RATED LATCH IS ALSO AVAILABLE TO<br />

MEET 3 HOUR SPECIFICATIONS. THESE LATCHES AND FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD SEPARATELY.<br />

• LEVERSETS LOCKS ARE ALSO AVAILABLE<br />

AV ON SPECIAL ORDER WITH AUTO RELEASE FEATURE FOR ENTRY & PRIVACY FUNCTIONS. PLEASE CONTACT YOUR<br />

TAYMOR REPRESENTATIVE FOR PRICE AND DELIVERY.<br />

• PLEASE CONTACT YOUR TAYMOR REPRESENTATIVE FOR SPECIALTY KEYING OPTIONS SUCH AS KEYED ALIKE OR KEYED DIFFERENT REQUIREMENTS OR<br />

SEVERAL VARIATIONS OF MASTER AND CONSTRUCTION KEYING.<br />

LEVERSETS • PAGE 5B<br />

4”<br />

(102mm)<br />

2”<br />

(51mm)<br />

HAMPTON LEVERSET - BUILDER PACK<br />

ENTRY - FRONT/BACK LEVERSET (INSIDE TURN BUTTON)<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH - KA 33-D7164 33-D7664 33-D7464 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH - KA 33-S7164 33-S7664 33-S7464 20<br />

PRIVACY - BED/BATH LEVERSET (INSIDE TURN BUTTON)<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D7124 33-D7024 33-D7624 33-D7424 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-S7124 33-S7624 33-S7424 20<br />

PASSAGE - HALL/CLOSET LEVERSET<br />

2-5/8”<br />

(67mm)<br />

C3<br />

POLISHED<br />

BRASS<br />

C26<br />

POLISHED<br />

CHROME<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D7134 33-D7034 33-D7634 33-D7434 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-S7134 33-S7034 33-S7634 33-S7434 20<br />

DUMMY - SINGLE SIDE LEVERSET 33-714 33-704 33-764 33-744 20<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

4-IN-1 DRIVE IN LATCH 2-IN-1 SQUARE MORTISE LATCH<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

ENTRY<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

PRIVACY/PASSAGE PRIVACY/PASSAGE<br />

2-1/4 2-1/4”<br />

(57mm)<br />

FULL LIP RADIUS STRIKE<br />

C26D<br />

SATIN<br />

CHROME<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

1-3/4”<br />

(44mm)<br />

7/8”<br />

(22mm)<br />

C32D<br />

SATIN<br />

STAINLESS<br />

STEEL<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

CASE<br />

PACK<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

APRIL 2008


FEBRUARY 2008<br />

AVAILABLE<br />

FINISHES<br />

C15<br />

SATIN<br />

NICKEL<br />

C26<br />

POLISHED<br />

CHROME<br />

C26D<br />

SATIN<br />

CHROME<br />

HELSINKI<br />

LEVERSET<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

HELSINKI<br />

RESIDENTIAL DOME KNOB<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

PASSAGE<br />

HALL/CLOSET<br />

PRIVACY<br />

BED/BATH<br />

INSIDE TURN BUTTON<br />

DUMMY<br />

LEVERSET<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• ALL METAL PARTS<br />

• 2-IN-1 DRIVE IN ADJUSTABLE LATCH OR 2-IN-1<br />

SQUARE MORTISE ADJUSTABLE LATCH<br />

• AVAILABLE WITH ADAPTOR COLLAR TO REDUCE<br />

SLIPPAGE AND PRYING FOR MAXIMUM SECURITY<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

LEVERSETS • NEW PRODUCT BULLETIN


HELSINKI<br />

RESIDENTIAL DOME KNOB<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

5-1/4”<br />

(133mm)<br />

OPTIONS THAT MAY BE ADDED TO HELSINKI LEVERSETS<br />

• LEVERSET LOCKS ARE STANDARD WITH EITHER SQUARE MORTISE 2-WAY ADJUSTABLE LATCHES OR 2-WAY DRIVE IN ADJUSTABLE LATCHES.<br />

• LEVERSET LOCKS ARE AVAILABLE FOR 20 MINUTE FIRE RATING. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS TO MEET BUILDING<br />

CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. THESE FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD<br />

SEPARATELY.<br />

• ALL LOCKS ARE PACKAGED WITH 1 3 /4” x 2 1 /4” FULL LIP PULL RADIUS CORNER STRIKES AS STANDARD.<br />

LEVERSETS • NEW PRODUCT BULLETIN<br />

2-1/2”<br />

(65mm)<br />

HELSINKI LEVERSET - BUILDER PACK<br />

2-1/2”<br />

(65mm)<br />

2-IN-1 DRIVE IN LATCH<br />

ADJUSTABLE<br />

2-3/8” (60mm)<br />

OR 2-3/4” (70mm)<br />

PRIVACY/PASSAGE<br />

C15<br />

SATIN<br />

NICKEL<br />

2-1/4”<br />

(57mm)<br />

1”<br />

(25mm)<br />

C26<br />

POLISHED<br />

CHROME<br />

PRIVACY - BED/BATH LEVERSET (INSIDE TURN BUTTON)<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D004124SN 33-D004124PC 33-D004124SC 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-004124SN 33-004124PC 33-004124SC 20<br />

PASSAGE - HALL/CLOSET LEVERSET<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D004134SN 33-D004134PC 33-D004134SC 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-004134SN 33-004134PC 33-004134SC 20<br />

DUMMY - SINGLE SIDE LEVERSET 33-00414SN 33-00414PC 33-00414SC 20<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

1-3/4”<br />

(44mm)<br />

7/8”<br />

(22mm)<br />

FULL LIP RADIUS STRIKE<br />

2-IN-1 SQUARE MORTISE LATCH<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

PRIVACY/PASSAGE<br />

C26D<br />

SATIN<br />

CHROME<br />

CASE<br />

PACK<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

FEBRUARY 2007


HELSINKI<br />

RESIDENTIAL DOME KNOB<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

5-1/4”<br />

(133mm)<br />

OPTIONS THAT MAY BE ADDED TO HELSINKI LEVERSETS<br />

• LEVERSET LOCKS ARE STANDARD WITH EITHER SQUARE MORTISE 2-WAY ADJUSTABLE LATCHES OR 2-WAY DRIVE IN ADJUSTABLE LATCHES.<br />

• LEVERSET LOCKS ARE AVAILABLE FOR 20 MINUTE FIRE RATING. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS TO MEET BUILDING<br />

CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. THESE FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD<br />

SEPARATELY.<br />

• ALL LOCKS ARE PACKAGED WITH 1 3 /4” x 2 1 /4” FULL LIP PULL RADIUS CORNER STRIKES AS STANDARD.<br />

LEVERSETS • NEW PRODUCT BULLETIN<br />

2-1/2”<br />

(65mm)<br />

HELSINKI LEVERSET - BUILDER PACK<br />

2-1/2”<br />

(65mm)<br />

2-IN-1 DRIVE IN LATCH<br />

ADJUSTABLE<br />

2-3/8” (60mm)<br />

OR 2-3/4” (70mm)<br />

PRIVACY/PASSAGE<br />

C15<br />

SATIN<br />

NICKEL<br />

2-1/4”<br />

(57mm)<br />

1”<br />

(25mm)<br />

C26<br />

POLISHED<br />

CHROME<br />

PRIVACY - BED/BATH LEVERSET (INSIDE TURN BUTTON)<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D004124SN 33-D004124PC 33-D004124SC 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-004124SN 33-004124PC 33-004124SC 20<br />

PASSAGE - HALL/CLOSET LEVERSET<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D004134SN 33-D004134PC 33-D004134SC 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-004134SN 33-004134PC 33-004134SC 20<br />

DUMMY - SINGLE SIDE LEVERSET 33-00414SN 33-00414PC 33-00414SC 20<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

1-3/4”<br />

(44mm)<br />

7/8”<br />

(22mm)<br />

FULL LIP RADIUS STRIKE<br />

2-IN-1 SQUARE MORTISE LATCH<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

PRIVACY/PASSAGE<br />

C26D<br />

SATIN<br />

CHROME<br />

CASE<br />

PACK<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

FEBRUARY 2007


HELSINKI<br />

RESIDENTIAL DOME KNOB<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

5-1/4”<br />

(133mm)<br />

OPTIONS THAT MAY BE ADDED TO HELSINKI LEVERSETS<br />

• LEVERSET LOCKS ARE STANDARD WITH EITHER SQUARE MORTISE 2-WAY ADJUSTABLE LATCHES OR 2-WAY DRIVE IN ADJUSTABLE LATCHES.<br />

• LEVERSET LOCKS ARE AVAILABLE FOR 20 MINUTE FIRE RATING. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS TO MEET BUILDING<br />

CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. THESE FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD<br />

SEPARATELY.<br />

• ALL LOCKS ARE PACKAGED WITH 1 3 /4” x 2 1 /4” FULL LIP PULL RADIUS CORNER STRIKES AS STANDARD.<br />

LEVERSETS • NEW PRODUCT BULLETIN<br />

2-1/2”<br />

(65mm)<br />

HELSINKI LEVERSET - BUILDER PACK<br />

2-1/2”<br />

(65mm)<br />

2-IN-1 DRIVE IN LATCH<br />

ADJUSTABLE<br />

2-3/8” (60mm)<br />

OR 2-3/4” (70mm)<br />

PRIVACY/PASSAGE<br />

C15<br />

SATIN<br />

NICKEL<br />

2-1/4”<br />

(57mm)<br />

1”<br />

(25mm)<br />

C26<br />

POLISHED<br />

CHROME<br />

PRIVACY - BED/BATH LEVERSET (INSIDE TURN BUTTON)<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D004124SN 33-D004124PC 33-D004124SC 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-004124SN 33-004124PC 33-004124SC 20<br />

PASSAGE - HALL/CLOSET LEVERSET<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D004134SN 33-D004134PC 33-D004134SC 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-004134SN 33-004134PC 33-004134SC 20<br />

DUMMY - SINGLE SIDE LEVERSET 33-00414SN 33-00414PC 33-00414SC 20<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

1-3/4”<br />

(44mm)<br />

7/8”<br />

(22mm)<br />

FULL LIP RADIUS STRIKE<br />

2-IN-1 SQUARE MORTISE LATCH<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

PRIVACY/PASSAGE<br />

C26D<br />

SATIN<br />

CHROME<br />

CASE<br />

PACK<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

FEBRUARY 2007


APRIL 2008<br />

AVAILABLE<br />

FINISHES<br />

C3<br />

LIFETIME FINISH<br />

POLISHED BRASS<br />

C3<br />

POLISHED<br />

BRASS<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

C26D<br />

SATIN<br />

CHROME<br />

NEW BRIGHTON<br />

LEVERSET<br />

ENTRY<br />

FRONT/BACK<br />

INSIDE TURN BUTTON<br />

PASSAGE<br />

HALL/CLOSET<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

NEW BRIGHTON<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

BUILDER PACK<br />

PRIVACY<br />

BED/BATH<br />

INSIDE TURN BUTTON<br />

DUMMY<br />

LEVERSET<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

• ALL METAL PARTS<br />

• 4-IN-1 DRIVE IN ADJUSTABLE LATCH OR 2-IN-1<br />

SQUARE MORTISE ADJUSTABLE LATCH<br />

• KEYED ALIKE OR KEYED DIFFERENT, MASTER KEYING,<br />

CONSTRUCTION KEYING, GRAND MASTER AND GREAT<br />

GRAND MASTER KEYING AVAILABLE<br />

• AVAILABLE WITH SHIELD TO REDUCE SLIPPAGE AND<br />

PRYING FOR MAXIMUM SECURITY<br />

• ALL LOCKS ARE PACKAGED WITH 1-3/4” x 2-1/4” FULL<br />

LIP RADIUS CORNER ”D” STRIKES AS STANDARD.<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

• 45 DEGREE LATCH RETRACTION<br />

LEVERSETS • PAGE 7A


NEW BRIGHTON<br />

RESIDENTIAL DOME KN KNOB OB<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

BUILDER PACK<br />

OPTIONS THAT MAY BE ADDED TO NEW BRIGHTON LEVERSETS<br />

• LEVERSET LOCKS MAY ALSO BE ORDERED WITH OPTIONAL SPECIALTY LATCHES AND/OR STRIKES.<br />

• SEE THE PARTS PAGE AT THE END OF THIS SECTION FOR THE FULL OPTIONAL PARTS LISTING.<br />

• LEVERSET LOCKS ARE AVAILABLE FOR EITHER 20 MINUTE OR 3 HOUR FIRE RATINGS. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS<br />

TO MEET BUILDING CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. A UL/CUL APPROVED 3 HOUR FIRE RATED LATCH IS ALSO AVAILABLE TO<br />

MEET 3 HOUR SPECIFICATIONS. THESE LATCHES AND FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD SEPARATELY.<br />

• LEVERSETS LOCKS ARE ALSO AVAILABLE<br />

AV ON SPECIAL ORDER WITH AUTO RELEASE FEATURE FOR ENTRY & PRIVACY FUNCTIONS. PLEASE CONTACT YOUR<br />

TAYMOR REPRESENTATIVE FOR PRICE AND DELIVERY.<br />

• PLEASE CONTACT YOUR TAYMOR REPRESENTATIVE FOR SPECIALTY KEYING OPTIONS SUCH AS KEYED ALIKE OR KEYED DIFFERENT REQUIREMENTS OR<br />

SEVERAL VARIATIONS OF MASTER AND CONSTRUCTION KEYING.<br />

LEVERSETS • PAGE 7B<br />

4-1/4”<br />

(108mm)<br />

2-1/4”<br />

(57mm)<br />

NEW BRIGHTON LEVERSET - BUILDER PACK<br />

ENTRY - FRONT/BACK LEVERSET (INSIDE TURN BUTTON)<br />

LEFT HANDING<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH - KA 33-LTD8464L 33-D8464L 33-D8364L 33-D8764L 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH - KA 33-LTS8464L 33-S8464L 33-S8364L 33-S8764L 20<br />

RIGHT HANDING<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH - KA 33-LTD8464R 33-D8464R 33-D8364R 33-D8764R 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH - KA 33-LTS8464R 33-S8464R 33-S8364R 33-S8764R 20<br />

PRIVACY - BED/BATH LEVERSET (INSIDE TURN BUTTON)<br />

LEFT HANDING<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D8424L 33-D8324L 33-D8724L 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-S8424L 33-S8324L 33-S8724L 20<br />

RIGHT HANDING<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D8424R 33-D8324R 33-D8724R 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-S8424R 33-S8324R 33-S8724R 20<br />

PASSAGE - HALL/CLOSET LEVERSET<br />

2-5/8”<br />

(67mm)<br />

C3<br />

LIFETIME FINISH<br />

POLISHED<br />

BRASS<br />

C3<br />

POLISHED<br />

BRASS<br />

LEFT HANDING<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-LTD8434L 33-D8434L 33-D8334L 33-D8734L 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-LTS8434L 33-S8434L 33-S8334L 33-S8734L 20<br />

RIGHT HANDING<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-LTD8434R 33-D8434R 33-D8334R 33-D8734R 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-LTS8434R 33-S8434R 33-S8334R 33-S8734R 20<br />

DUMMY - SINGLE SIDE LEVERSET<br />

LEFT HANDING 33-844L 33-834L 33-874L 20<br />

RIGHT HANDING 33-844R 33-834R 33-874R 20<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

4-IN-1 DRIVE IN LATCH 2-IN-1 SQUARE MORTISE LATCH<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

ENTRY<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

PRIVACY/PASSAGE PRIVACY/PASSAGE<br />

1-3/4”<br />

(44mm)<br />

2-1/4 2-1/4”<br />

(57mm)<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

7/8”<br />

(22mm)<br />

C26D<br />

SATIN<br />

CHROME<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

FULL LIP<br />

RADIUS<br />

STRIKE<br />

CASE<br />

PACK<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

APRIL 2008


FEBRUARY 2008<br />

AVAILABLE<br />

FINISHES<br />

C26D<br />

SATIN<br />

CHROME<br />

OSLO<br />

LEVERSET<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

OSLO<br />

RESIDENTIAL DOME KNOB<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

PASSAGE<br />

HALL/CLOSET<br />

PRIVACY<br />

BED/BATH<br />

INSIDE TURN BUTTON<br />

DUMMY<br />

LEVERSET<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• ALL METAL PARTS<br />

• 2-IN-1 DRIVE IN ADJUSTABLE LATCH OR 2-IN-1<br />

SQUARE MORTISE ADJUSTABLE LATCH<br />

• AVAILABLE WITH ADAPTOR COLLAR TO REDUCE<br />

SLIPPAGE AND PRYING FOR MAXIMUM SECURITY<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

LEVERSETS • NEW PRODUCT BULLETIN


OSLO<br />

RESIDENTIAL DOME KNOB<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

2-1/2”<br />

(65mm)<br />

OPTIONS THAT MAY BE ADDED TO OSLO LEVERSETS<br />

• LEVERSET LOCKS ARE STANDARD WITH EITHER SQUARE MORTISE 2-WAY ADJUSTABLE LATCHES OR 2-WAY DRIVE IN ADJUSTABLE LATCHES.<br />

• LEVERSET LOCKS ARE AVAILABLE FOR 20 MINUTE FIRE RATING. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS TO MEET BUILDING<br />

CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. THESE FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD<br />

SEPARATELY.<br />

• ALL LOCKS ARE PACKAGED WITH 1 3 /4” x 2 1 /4” FULL LIP PULL RADIUS CORNER STRIKES AS STANDARD.<br />

LEVERSETS • NEW PRODUCT BULLETIN<br />

2-3/8”<br />

(60mm)<br />

4-5/8”<br />

(119mm)<br />

OSLO LEVERSET - BUILDER PACK<br />

2-IN-1 DRIVE IN LATCH<br />

ADJUSTABLE<br />

2-3/8” (60mm)<br />

OR 2-3/4” (70mm)<br />

PRIVACY/PASSAGE<br />

2-1/4”<br />

(57mm)<br />

1”<br />

(25mm)<br />

C26D<br />

SATIN<br />

CHROME<br />

PRIVACY - BED/BATH LEVERSET (INSIDE TURN BUTTON)<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D004324SC 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-004324SC 20<br />

PASSAGE - HALL/CLOSET LEVERSET<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D004334SC 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-004334SC 20<br />

DUMMY - SINGLE SIDE LEVERSET 33-00434SC 20<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

1-3/4”<br />

(44mm)<br />

7/8”<br />

(22mm)<br />

FULL LIP RADIUS STRIKE<br />

CASE<br />

PACK<br />

2-IN-1 SQUARE MORTISE LATCH<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

PRIVACY/PASSAGE<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

FEBRUARY 2007


APRIL 2008<br />

PROVENCE<br />

LEVERSET<br />

AVAILABLE FINISHES<br />

C3<br />

POLISHED<br />

BRASS<br />

C5<br />

ANTIQUE<br />

BRASS<br />

C10B+<br />

AGED<br />

BRONZE<br />

C15<br />

SATIN<br />

NICKEL<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

C19<br />

MATTE<br />

BLACK<br />

C26D<br />

SATIN<br />

CHROME<br />

ENTRY<br />

FRONT/BACK<br />

INSIDE TURN BUTTON<br />

PASSAGE<br />

HALL/CLOSET<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

PROVENCE<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

BUILDER PACK<br />

PRIVACY<br />

BED/BATH<br />

INSIDE TURN BUTTON<br />

DUMMY<br />

LEVERSET<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

• ALL METAL PARTS<br />

• 4-IN-1 DRIVE IN ADJUSTABLE LATCH OR 2-IN-1<br />

SQUARE MORTISE ADJUSTABLE LATCH<br />

• KEYED ALIKE OR KEYED DIFFERENT, MASTER KEYING,<br />

CONSTRUCTION KEYING, GRAND MASTER AND GREAT<br />

GRAND MASTER KEYING AVAILABLE<br />

• AVAILABLE WITH SHIELD TO REDUCE SLIPPAGE AND<br />

PRYING FOR MAXIMUM SECURITY<br />

• ALL LOCKS ARE PACKAGED WITH 1-3/4” x 2-1/4” FULL<br />

LIP RADIUS CORNER ”D” STRIKES AS STANDARD.<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

• 45 DEGREE LATCH RETRACTION<br />

LEVERSETS • PAGE 8A


PROVENCE<br />

RESIDENTIAL DOME KN KNOB OB<br />

2-3/4”<br />

(70mm)<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

BUILDER PACK<br />

2-1/4”<br />

(57mm)<br />

OPTIONS THAT MAY BE ADDED TO PROVENCE LEVERSETS<br />

• LEVERSET LOCKS MAY ALSO BE ORDERED WITH OPTIONAL SPECIALTY LATCHES AND/OR STRIKES.<br />

• SEE THE PARTS PAGE AT THE END OF THIS SECTION FOR THE FULL OPTIONAL PARTS LISTING.<br />

• LEVERSET LOCKS ARE AVAILABLE FOR EITHER 20 MINUTE OR 3 HOUR FIRE RATINGS. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS<br />

TO MEET BUILDING CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. A UL/CUL APPROVED 3 HOUR FIRE RATED LATCH IS ALSO AVAILABLE TO<br />

MEET 3 HOUR SPECIFICATIONS. THESE LATCHES AND FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD SEPARATELY.<br />

• LEVERSETS LOCKS ARE ALSO AVAILABLE<br />

AV ON SPECIAL ORDER WITH AUTO RELEASE FEATURE FOR ENTRY & PRIVACY FUNCTIONS. PLEASE CONTACT YOUR<br />

TAYMOR REPRESENTATIVE FOR PRICE AND DELIVERY.<br />

• PLEASE CONTACT YOUR TAYMOR REPRESENTATIVE FOR SPECIALTY KEYING OPTIONS SUCH AS KEYED ALIKE OR KEYED DIFFERENT REQUIREMENTS OR<br />

SEVERAL VARIATIONS OF MASTER AND CONSTRUCTION KEYING.<br />

PROVENCE LEVERSET - BUILDER PACK<br />

ENTRY - FRONT/BACK LEVERSET (INSIDE TURN BUTTON)<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH - KD 33-D9564 33-D9964KD 33-D9664 33-D9864 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH - KD 33-S9564 33-S9664 33-S9864 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH - KA 33-S9964 20<br />

PRIVACY - BED/BATH LEVERSET (INSIDE TURN BUTTON)<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D9524 33-D9224 33-D9924 33-D9624 33-D9824 33-D9524BLK 33-D9724 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-S9524 33-S9224 33-S9924 33-S9624 33-S9824 33-S9524BLK 33-S9724 20<br />

PASSAGE - HALL/CLOSET LEVERSET<br />

2-5/8”<br />

(67mm)<br />

C3<br />

POLISHED<br />

BRASS<br />

C5<br />

ANTIQUE<br />

BRASS<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D9534 33-D9234 33-D9934 33-D9634 33-D9834 33-D9534BLK 33-D9734 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-S9534 33-S9234 33-S9934 33-S9634 33-S9834 33-S9534BLK 33-S9734 20<br />

DUMMY - SINGLE SIDE LEVERSET 33-951 33-921 33-991 33-961 33-981 33-951BLK 33-971 20<br />

LEVERSETS • PAGE 8B ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

APRIL 2008<br />

C10B+<br />

AGED<br />

BRONZE<br />

4-IN-1 DRIVE IN LATCH 2-IN-1 SQUARE MORTISE LATCH<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

ENTRY<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

PRIVACY/PASSAGE PRIVACY/PASSAGE<br />

C15<br />

SATIN<br />

NICKEL<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

2-1/4 2-1/4”<br />

(57mm)<br />

FULL LIP RADIUS STRIKE<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

1-3/4”<br />

(44mm)<br />

7/8”<br />

(22mm)<br />

C19<br />

MATTE<br />

BLACK<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

C26D<br />

SATIN<br />

CHROME<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

CASE<br />

PACK<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)


APRIL 2008<br />

SEVILLE<br />

LEVERSET<br />

AVAILABLE FINISHES<br />

C3<br />

POLISHED<br />

BRASS<br />

C10B+<br />

AGED<br />

BRONZE<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

C26<br />

POLISHED<br />

CHROME<br />

C26D<br />

SATIN<br />

CHROME<br />

C32D<br />

SATIN STAINLESS<br />

STEEL<br />

ENTRY<br />

FRONT/BACK<br />

INSIDE TURN BUTTON<br />

PASSAGE<br />

HALL/CLOSET<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

SEVILLE<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

BUILDER PACK<br />

PRIVACY<br />

BED/BATH<br />

INSIDE TURN BUTTON<br />

DUMMY<br />

LEVERSET<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

• ALL METAL PARTS<br />

• 4-IN-1 DRIVE IN ADJUSTABLE LATCH OR 2-IN-1<br />

SQUARE MORTISE ADJUSTABLE LATCH<br />

• KEYED ALIKE OR KEYED DIFFERENT, MASTER KEYING,<br />

CONSTRUCTION KEYING, GRAND MASTER AND GREAT<br />

GRAND MASTER KEYING AVAILABLE<br />

• AVAILABLE WITH SHIELD TO REDUCE SLIPPAGE AND<br />

PRYING FOR MAXIMUM SECURITY<br />

• ALL LOCKS ARE PACKAGED WITH 1-3/4” x 2-1/4” FULL<br />

LIP RADIUS CORNER ”D” STRIKES AS STANDARD.<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

• 45 DEGREE LATCH RETRACTION<br />

LEVERSETS • PAGE 9A


SEVILLE<br />

4-5/8”<br />

(117mm)<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

BUILDER PACK<br />

OPTIONS THAT MAY BE ADDED TO SEVILLE LEVERSETS<br />

• LEVERSET LOCKS MAY ALSO BE ORDERED WITH OPTIONAL SPECIALTY LATCHES AND/OR STRIKES.<br />

• SEE THE PARTS PAGE AT THE END OF THIS SECTION FOR THE FULL OPTIONAL PARTS LISTING.<br />

• LEVERSET LOCKS ARE AVAILABLE FOR EITHER 20 MINUTE OR 3 HOUR FIRE RATINGS. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS<br />

TO MEET BUILDING CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. A UL/CUL APPROVED 3 HOUR FIRE RATED LATCH IS ALSO AVAILABLE TO<br />

MEET 3 HOUR SPECIFICATIONS. THESE LATCHES AND FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD SEPARATELY.<br />

• LEVERSETS LOCKS ARE ALSO AVAILABLE<br />

AV ON SPECIAL ORDER WITH AUTO RELEASE FEATURE FOR ENTRY & PRIVACY FUNCTIONS. PLEASE CONTACT YOUR<br />

TAYMOR REPRESENTATIVE FOR PRICE AND DELIVERY.<br />

• PLEASE CONTACT YOUR TAYMOR REPRESENTATIVE FOR SPECIALTY KEYING OPTIONS SUCH AS KEYED ALIKE OR KEYED DIFFERENT REQUIREMENTS OR<br />

SEVERAL VARIATIONS OF MASTER AND CONSTRUCTION KEYING.<br />

SEVILLE LEVERSET - BUILDER PACK<br />

ENTRY - FRONT/BACK LEVERSET (INSIDE TURN BUTTON)<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH - KA 33-D7764 33-D7264 33-D8264 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH - KA 33-S7764 33-S7264 20<br />

PRIVACY - BED/BATH LEVERSET (INSIDE TURN BUTTON)<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D7724 33-D7224 33-D8024 33-D8224 33-D6324 33-D7824 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-S7724 33-S7224 33-S8024 33-S7824 20<br />

PASSAGE - HALL/CLOSET LEVERSET<br />

C3<br />

POLISHED<br />

BRASS<br />

C10B+<br />

AGED<br />

BRONZE<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D7734 33-D7234 33-D8034 33-D8234 33-D6334 33-D7834 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-S7734 33-S7234 33-S8034 33-S7834 20<br />

DUMMY - SINGLE SIDE LEVERSET 33-774 33-724 33-804 33-821 33-634 33-784 20<br />

LEVERSETS • PAGE 9B<br />

2”<br />

(51mm)<br />

2-5/8”<br />

(67mm)<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

4-IN-1 DRIVE IN LATCH 2-IN-1 SQUARE MORTISE LATCH<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

ENTRY<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

PRIVACY/PASSAGE PRIVACY/PASSAGE<br />

2-1/4 2-1/4”<br />

(57mm)<br />

C26<br />

POLISHED<br />

CHROME<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

1-3/4”<br />

(44mm)<br />

7/8”<br />

(22mm)<br />

FULL LIP RADIUS STRIKE<br />

C26D<br />

SATIN<br />

CHROME<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

C32D<br />

SATIN<br />

STAINLESS<br />

STEEL<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

CASE<br />

PACK<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

APRIL 2008


APRIL 2008<br />

AVAILABLE<br />

FINISHES<br />

C3<br />

POLISHED<br />

BRASS<br />

C26D<br />

SATIN<br />

CHROME<br />

SHEFFIELD<br />

LEVERSET<br />

ENTRY<br />

FRONT/BACK<br />

INSIDE TURN BUTTON<br />

PASSAGE<br />

HALL/CLOSET<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

SHEFFIELD<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

BUILDER PACK<br />

PRIVACY<br />

BED/BATH<br />

INSIDE TURN BUTTON<br />

DUMMY<br />

LEVERSET<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

• ALL METAL PARTS<br />

• 4-IN-1 DRIVE IN ADJUSTABLE LATCH OR 2-IN-1<br />

SQUARE MORTISE ADJUSTABLE LATCH<br />

• KEYED ALIKE OR KEYED DIFFERENT, MASTER KEYING,<br />

CONSTRUCTION KEYING, GRAND MASTER AND GREAT<br />

GRAND MASTER KEYING AVAILABLE<br />

• AVAILABLE WITH SHIELD TO REDUCE SLIPPAGE AND<br />

PRYING FOR MAXIMUM SECURITY<br />

• ALL LOCKS ARE PACKAGED WITH 1-3/4” x 2-1/4” FULL<br />

LIP RADIUS CORNER ”D” STRIKES AS STANDARD.<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

• 45 DEGREE LATCH RETRACTION<br />

LEVERSETS • PAGE 10A


SHEFFIELD<br />

4-1/2”<br />

(114mm)<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

BUILDER PACK<br />

OPTIONS THAT MAY BE ADDED TO SHEFFIELD LEVERSETS<br />

• LEVERSET LOCKS MAY ALSO BE ORDERED WITH OPTIONAL SPECIALTY LATCHES AND/OR STRIKES.<br />

• SEE THE PARTS PAGE AT THE END OF THIS SECTION FOR THE FULL OPTIONAL PARTS LISTING.<br />

• LEVERSET LOCKS ARE AVAILABLE FOR EITHER 20 MINUTE OR 3 HOUR FIRE RATINGS. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS<br />

TO MEET BUILDING CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. A UL/CUL APPROVED 3 HOUR FIRE RATED LATCH IS ALSO AVAILABLE TO<br />

MEET 3 HOUR SPECIFICATIONS. THESE LATCHES AND FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD SEPARATELY.<br />

• LEVERSETS LOCKS ARE ALSO AVAILABLE<br />

AV ON SPECIAL ORDER WITH AUTO RELEASE FEATURE FOR ENTRY & PRIVACY FUNCTIONS. PLEASE CONTACT YOUR<br />

TAYMOR REPRESENTATIVE FOR PRICE AND DELIVERY.<br />

• PLEASE CONTACT YOUR TAYMOR REPRESENTATIVE FOR SPECIALTY KEYING OPTIONS SUCH AS KEYED ALIKE OR KEYED DIFFERENT REQUIREMENTS OR<br />

SEVERAL VARIATIONS OF MASTER AND CONSTRUCTION KEYING.<br />

LEVERSETS • PAGE 10B<br />

2”<br />

(51mm)<br />

2-5/8”<br />

(67mm)<br />

SHEFFIELD LEVERSET - BUILDER PACK<br />

ENTRY - FRONT/BACK LEVERSET (INSIDE TURN BUTTON)<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH - KD 33-D9164KD 33-D9364KD 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH - KD 33-S9164KD 33-S9364KD 20<br />

PRIVACY - BED/BATH LEVERSET (INSIDE TURN BUTTON)<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D9124 33-D9324 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-S9124 33-S9324 20<br />

PASSAGE - HALL/CLOSET LEVERSET<br />

C3<br />

POLISHED<br />

BRASS<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D9134 33-D9334 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-S9134 33-S9334 20<br />

DUMMY - SINGLE SIDE LEVERSET 33-914 33-934 20<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

4-IN-1 DRIVE IN LATCH 2-IN-1 SQUARE MORTISE LATCH<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

ENTRY<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

PRIVACY/PASSAGE PRIVACY/PASSAGE<br />

2-1/4 2-1/4”<br />

(57mm)<br />

FULL LIP RADIUS STRIKE<br />

C26D<br />

SATIN<br />

CHROME<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

1-3/4”<br />

(44mm)<br />

7/8”<br />

(22mm)<br />

CASE<br />

PACK<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

APRIL 2008


FEBRUARY 2008<br />

AVAILABLE<br />

FINISHES<br />

C15<br />

SATIN<br />

NICKEL<br />

C26/C15<br />

POLISHED CHROME WITH<br />

SATIN NICKEL ACCENT<br />

C26D<br />

SATIN<br />

CHROME<br />

STOCKHOLM<br />

LEVERSET<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

STOCKHOLM<br />

RESIDENTIAL DOME KNOB<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

PASSAGE<br />

HALL/CLOSET<br />

PRIVACY<br />

BED/BATH<br />

INSIDE TURN BUTTON<br />

DUMMY<br />

LEVERSET<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• ALL METAL PARTS<br />

• 2-IN-1 DRIVE IN ADJUSTABLE LATCH OR 2-IN-1<br />

SQUARE MORTISE ADJUSTABLE LATCH<br />

• AVAILABLE WITH ADAPTOR COLLAR TO REDUCE<br />

SLIPPAGE AND PRYING FOR MAXIMUM SECURITY<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

LEVERSETS • NEW PRODUCT BULLETIN


STOCKHOLM<br />

RESIDENTIAL DOME KNOB<br />

PROFESSIONAL SERIES<br />

LEVERSET<br />

5”<br />

(127mm)<br />

LEVERSETS • NEW PRODUCT BULLETIN<br />

2-1/2”<br />

(65mm)<br />

4-7/8”<br />

(123mm)<br />

STOCKHOLM LEVERSET - BUILDER PACK<br />

2-IN-1 DRIVE IN LATCH<br />

ADJUSTABLE<br />

2-3/8” (60mm)<br />

OR 2-3/4” (70mm)<br />

PRIVACY/PASSAGE<br />

OPTIONS THAT MAY BE ADDED TO STOCKHOLM LEVERSETS<br />

• LEVERSET LOCKS ARE STANDARD WITH EITHER SQUARE MORTISE 2-WAY ADJUSTABLE LATCHES OR 2-WAY DRIVE IN ADJUSTABLE LATCHES.<br />

• LEVERSET LOCKS ARE AVAILABLE FOR 20 MINUTE FIRE RATING. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS TO MEET BUILDING<br />

CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. THESE FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD<br />

SEPARATELY.<br />

• ALL LOCKS ARE PACKAGED WITH 13 /4” x 21 /4” FULL LIP PULL RADIUS CORNER STRIKES AS STANDARD.<br />

C15<br />

SATIN<br />

NICKEL<br />

2-1/4”<br />

(57mm)<br />

1”<br />

(25mm)<br />

C26/C15<br />

POLISHED CHROME<br />

WITH SATIN NICKEL<br />

ACCENT<br />

PRIVACY - BED/BATH LEVERSET (INSIDE TURN BUTTON)<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D004224SN 33-D004224CSN 33-D004224SC 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-004224SN 33-004224CSN 33-004224SC 20<br />

PASSAGE - HALL/CLOSET LEVERSET<br />

2-IN-1 DRIVE IN ADJUSTABLE LATCH 33-D004234SN 33-D004234CSN 33-D004234SC 20<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH 33-004234SN 33-004234CSN 33-004234SC 20<br />

DUMMY - SINGLE SIDE LEVERSET 33-00424SN 33-00424CSN 33-00424SC 20<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

1-3/4”<br />

(44mm)<br />

7/8”<br />

(22mm)<br />

FULL LIP RADIUS STRIKE<br />

2-IN-1 SQUARE MORTISE LATCH<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

PRIVACY/PASSAGE<br />

C26D<br />

SATIN<br />

CHROME<br />

1”<br />

(25mm)<br />

CASE<br />

PACK<br />

2-1/4”<br />

(57mm)<br />

FEBRUARY 2007


AVAILABLE<br />

FINISHES<br />

C10B+<br />

AGED<br />

BRONZE<br />

C15<br />

SATIN<br />

NICKEL<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

C19<br />

MATTE<br />

BLACK<br />

C26D<br />

SATIN<br />

CHROME<br />

ASHFORD<br />

PROFESSIONAL SERIES<br />

HANDLESET<br />

BUILDER PACK<br />

MANCHESTER<br />

INSIDE KNOB<br />

CAPRI<br />

INSIDE KNOB<br />

FOR MATTE BLACK<br />

FINISH ONLY<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

• 4-IN-1 DRIVE IN ADJUSTABLE DEADBOLT AND<br />

HANDLESET LATCH OR 2-IN-1 SQUARE MORTISE<br />

ADJUSTABLE DEADBOLT AND HANDLESET LATCH<br />

• KEYED DIFFERENT, 5-PIN WEISER COMPATIBLE<br />

• EXPOSED MOUNTING FOR QUICK INSTALLATION<br />

• OTHER TRIM OPTIONS AVAILABLE<br />

• ALL LOCKS ARE PACKAGED WITH 1-3/4” x 2-1/4” FULL<br />

LIP RADIUS CORNER ”D” STRIKES AS STANDARD.<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

APRIL 2008 ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

HANDLESETS • PAGE 1A


ASHFORD<br />

2-11/16”<br />

(68mm)<br />

1-13/16”<br />

(46mm)<br />

HANDLESETS • PAGE 1B<br />

PROFESSIONAL SERIES<br />

HANDLESET<br />

BUILDER PACK<br />

12-7/8”<br />

(327mm)<br />

HOLES<br />

7”<br />

(178mm)<br />

C-C<br />

2-7/8”<br />

(73mm)<br />

2-1/2”<br />

(64mm)<br />

CAPRI<br />

INSIDE KNOB<br />

OPTIONS THAT MAY BE ADDED TO ASHFORD HANDLESETS<br />

• HANDLESET LOCKS MAY ALSO BE ORDERED WITH OPTIONAL SPECIALTY LATCHES. INCLUDING RADIUS CORNER MORTISE LATCHES.<br />

• SEE THE PARTS PAGE AT THE END OF THIS SECTION FOR THE FULL OPTIONAL PARTS LISTING.<br />

• HANDLESET LOCKS ARE AVAILABLE FOR EITHER 20 MINUTE OR 3 HOUR FIRE RATINGS. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS TO<br />

MEET BUILDING CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. A UL/CUL APPROVED 3 HOUR FIRE RATED LATCH IS ALSO AVAILABLE TO MEET<br />

3 HOUR SPECIFICATIONS. THESE LATCHES AND FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD SEPARATELY.<br />

• PLEASE CONTACT YOUR TAYMOR REPRESENTATIVE FOR SPECIALTY KEYING OPTIONS SUCH AS KEYED ALIKE OR KEYED DIFFERENT REQUIREMENTS OR SEVERAL<br />

VARIATIONS OF MASTER AND CONSTRUCTION KEYING.<br />

ASHFORD HANDLESET<br />

- AVAILABLE ONLY IN RETAIL PACK<br />

2-13/16”<br />

(71mm)<br />

2-1/4”<br />

(57mm)<br />

2-5/8”<br />

(67mm)<br />

2-9/32”<br />

(58mm)<br />

C10B+<br />

AGED<br />

BRONZE<br />

2-1/2”<br />

(64mm)<br />

2-3/16”<br />

(56mm)<br />

2-5/8”<br />

(67mm)<br />

2-3/16”<br />

(56mm)<br />

MANCHESTER<br />

INSIDE KNOB<br />

C15<br />

SATIN<br />

NICKEL<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

INSIDE TRIM MANCHESTER KNOB MANCHESTER KNOB MANCHESTER KNOB CAPRI KNOB MANCHESTER KNOB<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH - KD 34-FV0477 34-FV0467 34-FV0457 34-FV0482 34-FV0447 4<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH - KD 34-FVS0477 34-FVS0467 34-FVS0457 34-FVS0482 34-FVS0447 4<br />

2-5/8”<br />

(67mm)<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

SQUARE MORTISE APPLICATION<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

2-IN-1<br />

SQUARE MORTISE<br />

1”<br />

(25mm)<br />

ADJUSTABLE DEADBOLT LATCH<br />

FIXED<br />

2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

FIXED 2-3/8”<br />

SQUARE MORTISE KNOB<br />

PRIVACY/PASSAGE LATCH<br />

FIXED<br />

2-3/4” (70mm)<br />

1”<br />

(25mm)<br />

FIXED 2-3/4”<br />

SQUARE MORTISE KNOB<br />

PRIVACY/PASSAGE LATCH<br />

2-1/4 2-1/4”<br />

(57mm)<br />

1”<br />

(25mm)<br />

FACEPLATE<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4 2-1/4”<br />

(57mm)<br />

C19<br />

MATTE<br />

BLACK<br />

DRIVE-IN APPLICATION<br />

1”<br />

(25mm)<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1-3/4”<br />

(44mm)<br />

FULL LIP RADIUS<br />

STRIKE<br />

4-IN-1<br />

ADJUSTABLE DEADBOLT LATCH<br />

FIXED<br />

2-3/8” (60mm)<br />

FIXED<br />

2-3/4” (70mm)<br />

1”<br />

(25mm)<br />

FIXED 2-3/8”<br />

DRIVE-IN KNOB<br />

PRIVACY/PASSAGE LATCH<br />

1”<br />

(25mm)<br />

FIXED 2-3/4”<br />

DRIVE-IN KNOB<br />

PRIVACY/PASSAGE LATCH<br />

7/8 7/8”<br />

(22mm)<br />

C26D<br />

SATIN<br />

CHROME<br />

1”<br />

(25mm)<br />

1-1/8”<br />

(29mm)<br />

2-1/8”<br />

(54mm) mm) 3/4”<br />

(19mm)<br />

9/16”<br />

(14mm)<br />

2-3/4”<br />

(70mm)<br />

HIGH SECURITY<br />

STRIKE<br />

CASE<br />

PACK<br />

APRIL 2008


AVAILABLE<br />

FINISHES<br />

C3<br />

LIFETIME FINISH<br />

POLISHED<br />

BRASS<br />

C10B+<br />

AGED<br />

BRONZE<br />

C15<br />

SATIN<br />

NICKEL<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

C26D<br />

SATIN<br />

CHROME<br />

CARDIFF<br />

PROFESSIONAL SERIES<br />

HANDLESET<br />

BUILDER PACK<br />

MANCHESTER<br />

INSIDE KNOB<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

(NON LIFETIME FINISH ITEMS)<br />

• LIFETIME ANTI-TARNISH GUARANTEE FOR LIFETIME<br />

FINISHED PRODUCTS<br />

• 4-IN-1 DRIVE IN ADJUSTABLE DEADBOLT AND<br />

HANDLESET LATCH OR 2-IN-1 SQUARE MORTISE<br />

ADJUSTABLE DEADBOLT AND HANDLESET LATCH<br />

• KEYED DIFFERENT, 5-PIN WEISER COMPATIBLE<br />

• EXPOSED MOUNTING FOR QUICK INSTALLATION<br />

• OTHER TRIM OPTIONS AVAILABLE<br />

• ALL LOCKS ARE PACKAGED WITH 1-3/4” x 2-1/4” FULL<br />

LIP RADIUS CORNER ”D” STRIKES AS STANDARD.<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

APRIL 2008 ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

HANDLESETS • PAGE 2A


CARDIFF<br />

<br />

2-1/2”<br />

(64mm)<br />

<br />

2-13/16”<br />

(71mm)<br />

<br />

1-3/4”<br />

(44mm) <br />

HANDLESETS • PAGE 2B<br />

PROFESSIONAL SERIES<br />

HANDLESET<br />

BUILDER PACK<br />

11-5/16”<br />

(287mm) <br />

<br />

<br />

<br />

<br />

<br />

OPTIONS THAT MAY BE ADDED TO CARDIFF HANDLESETS<br />

• HANDLESET LOCKS MAY ALSO BE ORDERED WITH OPTIONAL SPECIALTY LATCHES. INCLUDING RADIUS CORNER MORTISE LATCHES.<br />

• SEE THE PARTS PAGE AT THE END OF THIS SECTION FOR THE FULL OPTIONAL PARTS LISTING.<br />

• HANDLESET LOCKS ARE AVAILABLE FOR EITHER 20 MINUTE OR 3 HOUR FIRE RATINGS. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS TO MEET<br />

BUILDING CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. A UL/CUL APPROVED 3 HOUR FIRE RATED LATCH IS ALSO AVAILABLE TO MEET<br />

3 HOUR SPECIFICATIONS. THESE LATCHES AND FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD SEPARATELY.<br />

• PLEASE CONTACT YOUR TAYMOR REPRESENTATIVE FOR SPECIALTY KEYING OPTIONS SUCH AS KEYED ALIKE OR KEYED DIFFERENT REQUIREMENTS OR SEVERAL<br />

VARIATIONS OF MASTER AND CONSTRUCTION KEYING.<br />

CARDIFF HANDLESET<br />

- AVAILABLE ONLY IN RETAIL PACK<br />

4-1/4”<br />

(108mm) 2-1/2”<br />

<br />

(64mm)<br />

HOLES<br />

7”<br />

(178mm) <br />

C-C<br />

<br />

1”<br />

2-13/16”<br />

(71mm)<br />

<br />

<br />

21/4 /4 / ”<br />

2- 2-1/2 1/2”<br />

(64mm)<br />

MANCHESTER<br />

INSIDE KNOB<br />

C3<br />

LIFETIME FINISH<br />

POLISHED BRASS<br />

<br />

<br />

<br />

2-3/16 2-3/16” 2-5/8”<br />

(56mm) (67mm)<br />

2-3/16 2-3/16”<br />

(56mm)<br />

2-5/8”<br />

(67mm)<br />

C10B+<br />

AGED<br />

BRONZE<br />

C15<br />

SATIN<br />

NICKEL<br />

INSIDE TRIM MANCHESTER KNOB MANCHESTER KNOB MANCHESTER KNOB MANCHESTER KNOB MANCHESTER KNOB<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH - KD 34-LTV0517 34-FV0577 34-FV0567 34-FV0557 34-FV0547 4<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH - KD 34-LTVS0517 34-FVS0577 34-FVS0567 34-FVS0557 34-FVS0547 4<br />

<br />

<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

SQUARE MORTISE APPLICATION<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

2-IN-1<br />

SQUARE MORTISE<br />

1”<br />

(25mm)<br />

ADJUSTABLE DEADBOLT LATCH<br />

FIXED<br />

2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

FIXED 2-3/8”<br />

SQUARE MORTISE KNOB<br />

PRIVACY/PASSAGE LATCH<br />

FIXED<br />

2-3/4” (70mm)<br />

1”<br />

(25mm)<br />

FIXED 2-3/4”<br />

SQUARE MORTISE KNOB<br />

PRIVACY/PASSAGE LATCH<br />

2-1/4 2-1/4”<br />

(57mm)<br />

1”<br />

(25mm)<br />

FACEPLATE<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4 2-1/4”<br />

(57mm)<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

DRIVE-IN APPLICATION<br />

1”<br />

(25mm)<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1-3/4”<br />

(44mm)<br />

FULL LIP RADIUS<br />

STRIKE<br />

4-IN-1<br />

ADJUSTABLE DEADBOLT LATCH<br />

FIXED<br />

2-3/8” (60mm)<br />

FIXED<br />

2-3/4” (70mm)<br />

1”<br />

(25mm)<br />

FIXED 2-3/8”<br />

DRIVE-IN KNOB<br />

PRIVACY/PASSAGE LATCH<br />

1”<br />

(25mm)<br />

FIXED 2-3/4”<br />

DRIVE-IN KNOB<br />

PRIVACY/PASSAGE LATCH<br />

7/8 7/8”<br />

(22mm)<br />

C26D<br />

SATIN<br />

CHROME<br />

1”<br />

(25mm)<br />

1-1/8”<br />

(29mm)<br />

2-1/8”<br />

(54mm) mm) 3/4”<br />

(19mm)<br />

9/16”<br />

(14mm)<br />

2-3/4”<br />

(70mm)<br />

HIGH SECURITY<br />

STRIKE<br />

CASE<br />

PACK<br />

APRIL 2008


AVAILABLE<br />

FINISHES<br />

C10B+<br />

AGED<br />

BRONZE<br />

C15<br />

SATIN<br />

NICKEL<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

C26D<br />

SATIN<br />

CHROME<br />

EXETER<br />

PROFESSIONAL SERIES<br />

HANDLESET<br />

BUILDER PACK<br />

PROVENCE<br />

INSIDE LEVER<br />

FOR SATIN CHROME<br />

FINISH ONLY<br />

MANCHESTER<br />

INSIDE KNOB<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

• 4-IN-1 DRIVE IN ADJUSTABLE DEADBOLT AND<br />

HANDLESET LATCH OR 2-IN-1 SQUARE MORTISE<br />

ADJUSTABLE DEADBOLT AND HANDLESET LATCH<br />

• KEYED DIFFERENT, 5-PIN WEISER COMPATIBLE<br />

• EXPOSED MOUNTING FOR QUICK INSTALLATION<br />

• OTHER TRIM OPTIONS AVAILABLE<br />

• ALL LOCKS ARE PACKAGED WITH 1-3/4” x 2-1/4” FULL<br />

LIP RADIUS CORNER ”D” STRIKES AS STANDARD.<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

APRIL 2008 ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

HANDLESETS • PAGE 3A


EXETER<br />

2-3/4”<br />

(70mm)<br />

HANDLESETS • PAGE 3B<br />

PROFESSIONAL SERIES<br />

HANDLESET<br />

BUILDER PACK<br />

17-3/4”<br />

(451mm)<br />

OPTIONS THAT MAY BE ADDED TO EXETER HANDLESETS<br />

• HANDLESET LOCKS MAY ALSO BE ORDERED WITH OPTIONAL SPECIALTY LATCHES. INCLUDING RADIUS CORNER MORTISE LATCHES.<br />

• SEE THE PARTS PAGE AT THE END OF THIS SECTION FOR THE FULL OPTIONAL PARTS LISTING.<br />

• HANDLESET LOCKS ARE AVAILABLE FOR EITHER 20 MINUTE OR 3 HOUR FIRE RATINGS. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS TO<br />

MEET BUILDING CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. A UL/CUL APPROVED 3 HOUR FIRE RATED LATCH IS ALSO AVAILABLE TO MEET<br />

3 HOUR SPECIFICATIONS. THESE LATCHES AND FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD SEPARATELY.<br />

• PLEASE CONTACT YOUR TAYMOR REPRESENTATIVE FOR SPECIALTY KEYING OPTIONS SUCH AS KEYED ALIKE OR KEYED DIFFERENT REQUIREMENTS OR SEVERAL<br />

VARIATIONS OF MASTER AND CONSTRUCTION KEYING.<br />

EXETER HANDLESET<br />

2-1/2”<br />

(64mm)<br />

2-7/8”<br />

(73mm)<br />

MANCHESTER<br />

INSIDE KNOB<br />

2-3/16”<br />

(56mm)<br />

2-5/8”<br />

(67mm)<br />

2-1/2”<br />

(64mm)<br />

2-5/8”<br />

(67mm)<br />

2-1/4”<br />

(57mm)<br />

PROVENCE<br />

INSIDE LEVER<br />

C10B+<br />

AGED<br />

BRONZE<br />

5-1/2”<br />

(140mm)<br />

7”<br />

(179mm)<br />

2-3/4”<br />

(70mm)<br />

2-5/8”<br />

(67mm)<br />

SQUARE MORTISE APPLICATION<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

2-IN-1<br />

SQUARE MORTISE<br />

ADJUSTABLE DEADBOLT LATCH<br />

FIXED 2-3/8”<br />

SQUARE MORTISE KNOB<br />

PRIVACY/PASSAGE LATCH<br />

FIXED 2-3/4”<br />

SQUARE MORTISE KNOB<br />

PRIVACY/PASSAGE LATCH<br />

C15<br />

SATIN<br />

NICKEL<br />

FIXED<br />

2-3/8” (60mm)<br />

FIXED<br />

2-3/4” (70mm)<br />

2-1/4 2-1/4”<br />

(57mm)<br />

1”<br />

(25mm)<br />

FACEPLATE<br />

INSIDE TRIM MANCHESTER KNOB MANCHESTER KNOB MANCHESTER KNOB PROVENCE LEVER<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH - KD 33-D0377 33-D0367 33-D0357 33-D0345 4<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH - KD 33-S0377 33-S0367 33-S0357 33-S0345 4<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4 2-1/4”<br />

(57mm)<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

DRIVE-IN APPLICATION<br />

1”<br />

(25mm)<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1-3/4”<br />

(44mm)<br />

FULL LIP RADIUS<br />

STRIKE<br />

4-IN-1<br />

ADJUSTABLE DEADBOLT LATCH<br />

FIXED<br />

2-3/8” (60mm)<br />

FIXED<br />

2-3/4” (70mm)<br />

C26D<br />

SATIN<br />

CHROME<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

FIXED 2-3/8”<br />

DRIVE-IN KNOB<br />

PRIVACY/PASSAGE LATCH<br />

1”<br />

(25mm)<br />

FIXED 2-3/4”<br />

DRIVE-IN KNOB<br />

PRIVACY/PASSAGE LATCH<br />

7/8 7/8”<br />

(22mm)<br />

1-1/8”<br />

(29mm)<br />

2-1/8”<br />

(54mm) mm) 3/4”<br />

(19mm)<br />

9/16”<br />

(14mm)<br />

HIGH SECURITY<br />

STRIKE<br />

CASE<br />

PACK<br />

2-3/4”<br />

(70mm)<br />

APRIL 2008


AVAILABLE<br />

FINISHES<br />

C15<br />

SATIN<br />

NICKEL<br />

C26<br />

POLISHED<br />

CHROME<br />

C26D<br />

SATIN<br />

CHROME<br />

FJORD<br />

PROFESSIONAL SERIES<br />

HANDLESET<br />

BUILDER PACK<br />

MILLENNIUM<br />

INSIDE LEVER<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

• 4-IN-1 DRIVE IN ADJUSTABLE DEADBOLT AND<br />

HANDLESET LATCH OR 2-IN-1 SQUARE MORTISE<br />

ADJUSTABLE DEADBOLT AND HANDLESET LATCH<br />

• KEYED DIFFERENT, 5-PIN WEISER COMPATIBLE<br />

• EXPOSED MOUNTING FOR QUICK INSTALLATION<br />

• OTHER TRIM OPTIONS AVAILABLE<br />

• ALL LOCKS ARE PACKAGED WITH 1-3/4” x 2-1/4” FULL<br />

LIP RADIUS CORNER ”D” STRIKES AS STANDARD.<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

APRIL 2008 ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

HANDLESETS • PAGE 4A


FJORD<br />

2-5/12” 11-1/2”<br />

(61mm) (292mm) <br />

<br />

1-3 1-3/4 /4”<br />

(44mm) <br />

HANDLESETS • PAGE 4B<br />

PROFESSIONAL SERIES<br />

HANDLESET<br />

BUILDER PACK<br />

HOLES<br />

7”<br />

(178mm) <br />

C-C<br />

<br />

<br />

3-1/2”<br />

(89mm)<br />

2-1/4”<br />

(57mm)<br />

<br />

OPTIONS THAT MAY BE ADDED TO FJORD HANDLESETS<br />

• HANDLESET LOCKS MAY ALSO BE ORDERED WITH OPTIONAL SPECIALTY LATCHES. INCLUDING RADIUS CORNER MORTISE LATCHES.<br />

• SEE THE PARTS PAGE AT THE END OF THIS SECTION FOR THE FULL OPTIONAL PARTS LISTING.<br />

• HANDLESET LOCKS ARE AVAILABLE FOR EITHER 20 MINUTE OR 3 HOUR FIRE RATINGS. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS TO<br />

MEET BUILDING CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. A UL/CUL APPROVED 3 HOUR FIRE RATED LATCH IS ALSO AVAILABLE TO MEET<br />

3 HOUR SPECIFICATIONS. THESE LATCHES AND FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD SEPARATELY.<br />

• PLEASE CONTACT YOUR TAYMOR REPRESENTATIVE FOR SPECIALTY KEYING OPTIONS SUCH AS KEYED ALIKE OR KEYED DIFFERENT REQUIREMENTS OR SEVERAL<br />

VARIATIONS OF MASTER AND CONSTRUCTION KEYING.<br />

FJORD HANDLESET<br />

- AVAILABLE ONLY IN RETAIL PACK<br />

2-1/2”<br />

(64mm)<br />

2-1/2”<br />

(64mm)<br />

<br />

2-5/8”<br />

(67mm)<br />

4-3/4”<br />

(121mm)<br />

MILLENNIUM<br />

INSIDE LEVER<br />

2-5/8”<br />

(67mm)<br />

<br />

C15<br />

SATIN<br />

NICKEL<br />

C26<br />

POLISHED<br />

CHROME<br />

INSIDE TRIM MILLENNIUM LEVER MILLENNIUM LEVER MILLENNIUM LEVER<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH - KD 34-FV0666 34-FV0626 34-FV0646 6<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH - KD 34-FVS0666 34-FVS0626 34-FVS0646 6<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

SQUARE MORTISE APPLICATION<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

2-IN-1<br />

SQUARE MORTISE<br />

1”<br />

(25mm)<br />

ADJUSTABLE DEADBOLT LATCH<br />

FIXED<br />

2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

FIXED 2-3/8”<br />

SQUARE MORTISE KNOB<br />

PRIVACY/PASSAGE LATCH<br />

FIXED<br />

2-3/4” (70mm)<br />

1”<br />

(25mm)<br />

FIXED 2-3/4”<br />

SQUARE MORTISE KNOB<br />

PRIVACY/PASSAGE LATCH<br />

2-1/4 2-1/4”<br />

(57mm)<br />

1”<br />

(25mm)<br />

FACEPLATE<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4 2-1/4”<br />

(57mm)<br />

C26D<br />

SATIN<br />

CHROME<br />

DRIVE-IN APPLICATION<br />

1”<br />

(25mm)<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1-3/4”<br />

(44mm)<br />

FULL LIP RADIUS<br />

STRIKE<br />

4-IN-1<br />

ADJUSTABLE DEADBOLT LATCH<br />

FIXED<br />

2-3/8” (60mm)<br />

FIXED<br />

2-3/4” (70mm)<br />

CASE<br />

PACK<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

FIXED 2-3/8”<br />

DRIVE-IN KNOB<br />

PRIVACY/PASSAGE LATCH<br />

1”<br />

(25mm)<br />

FIXED 2-3/4”<br />

DRIVE-IN KNOB<br />

PRIVACY/PASSAGE LATCH<br />

7/8 7/8”<br />

(22mm)<br />

1-1/8”<br />

(29mm)<br />

2-1/8”<br />

(54mm) mm) 3/4”<br />

(19mm)<br />

9/16”<br />

(14mm)<br />

2-3/4”<br />

(70mm)<br />

HIGH SECURITY<br />

STRIKE<br />

APRIL 2008


AVAILABLE FINISHES<br />

C3<br />

LIFETIME FINISH<br />

POLISHED BRASS<br />

C3<br />

POLISHED<br />

BRASS<br />

C5<br />

ANTIQUE<br />

BRASS<br />

C5/C3<br />

EXTERIOR ANTIQUE BRASS<br />

INTERIOR POLISHED BRASS<br />

C10B+<br />

AGED<br />

BRONZE<br />

C15<br />

SATIN<br />

NICKEL<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

C26D<br />

SATIN<br />

CHROME<br />

MADERA<br />

PROFESSIONAL SERIES<br />

HANDLESET<br />

BUILDER PACK<br />

VILLA<br />

INSIDE<br />

KNOB<br />

CLASSIC<br />

INSIDE<br />

KNOB<br />

MANCHESTER<br />

INSIDE<br />

KNOB<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

(NON LIFETIME FINISH ITEMS)<br />

• LIFETIME ANTI-TARNISH GUARANTEE FOR LIFETIME<br />

FINISHED PRODUCTS<br />

• 4-IN-1 DRIVE IN ADJUSTABLE DEADBOLT AND<br />

HANDLESET LATCH OR 2-IN-1 SQUARE MORTISE<br />

ADJUSTABLE DEADBOLT AND HANDLESET LATCH<br />

• KEYED DIFFERENT, 5-PIN WEISER COMPATIBLE<br />

• EXPOSED MOUNTING FOR QUICK INSTALLATION<br />

• OTHER TRIM OPTIONS AVAILABLE<br />

• ALL LOCKS ARE PACKAGED WITH 1-3/4” x 2-1/4” FULL<br />

LIP RADIUS CORNER ”D” STRIKES AS STANDARD.<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

APRIL 2008 ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

HANDLESETS • PAGE 6A


MADERA<br />

RESIDENTIAL DOME KN KNOB OB<br />

2-5/8”<br />

(67mm)<br />

3” (76mm)<br />

1-7 1-7/8 /8”<br />

(48mm)<br />

MADERA HANDLESET<br />

INSIDE TRIM<br />

HANDLESETS • PAGE 6B<br />

PROFESSIONAL SERIES<br />

HANDLESET<br />

BUILDER PACK<br />

OPTIONS THAT MAY BE ADDED TO MADERA HANDLESETS<br />

• HANDLESET LOCKS MAY ALSO BE ORDERED WITH OPTIONAL SPECIALTY LATCHES. INCLUDING RADIUS CORNER MORTISE LATCHES.<br />

• SEE THE PARTS PAGE AT THE END OF THIS SECTION FOR THE FULL OPTIONAL PARTS LISTING.<br />

• HANDLESET LOCKS ARE AVAILABLE FOR EITHER 20 MINUTE OR 3 HOUR FIRE RATINGS. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS TO<br />

MEET BUILDING CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. A UL/CUL APPROVED 3 HOUR FIRE RATED LATCH IS ALSO AVAILABLE TO MEET<br />

3 HOUR SPECIFICATIONS. THESE LATCHES AND FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD SEPARATELY.<br />

• PLEASE CONTACT YOUR TAYMOR REPRESENTATIVE FOR SPECIALTY KEYING OPTIONS SUCH AS KEYED ALIKE OR KEYED DIFFERENT REQUIREMENTS OR SEVERAL<br />

VARIATIONS OF MASTER AND CONSTRUCTION KEYING.<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH - KD 33-LT LT L D8154KD 33-D8154KD 33-D8254 33-D8253 33-D8360 33-D8054KD 33-D8170 33-D8650 10<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH - KD 33-LT LT L S8154KD 33-S8154KD 33-S8254KD 33-S8253 33-S8360 33-S8054KD 33-S8170 33-S8650KD 10<br />

MADERA DUMMY HANDLESET<br />

INSIDE TRIM<br />

HOLES<br />

8-9/16”<br />

(217mm)<br />

C-C<br />

3-5/16”<br />

(84mm)<br />

2-1/2”<br />

(64mm)<br />

MANCHESTER<br />

INSIDE KNOB<br />

2-1/2”<br />

(64mm)<br />

2-3/ 2-3/16”<br />

(56mm)<br />

2-5/8 2-5/8”<br />

(67mm)<br />

C3<br />

LIFETIME FINISH<br />

POLISHED<br />

BRASS<br />

CLASSIC<br />

KNOB<br />

CLASSIC<br />

KNOB<br />

2-1/2”<br />

(64mm)<br />

2”<br />

(51mm)<br />

VILLA KNOB<br />

ILLUSTRATED<br />

2”<br />

(51mm)<br />

2-3/4”<br />

(70mm)<br />

CLASSIC<br />

INSIDE KNOB<br />

C3<br />

POLISHED<br />

BRASS<br />

CLASSIC<br />

KNOB<br />

CLASSIC<br />

KNOB<br />

2-5/8 2-5/8”<br />

(67mm)<br />

2-5/8”<br />

(67mm)<br />

C5<br />

ANTIQUE<br />

BRASS<br />

C5/C3<br />

EXTERIOR<br />

ANTIQUE BRASS<br />

INTERIOR<br />

POLISHED BRASS<br />

DUMMY HANDLESET 33-LT LT L 815DM 33-815DM 33-825DM 33-8252DM 33-835DM 33-805DM 33-817DM 33-865DM 10<br />

CLASSIC<br />

KNOB<br />

CLASSIC<br />

KNOB<br />

CLASSIC<br />

KNOB<br />

CLASSIC<br />

KNOB<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

SQUARE MORTISE APPLICATION<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

2-IN-1<br />

SQUARE MORTISE<br />

1”<br />

(25mm)<br />

ADJUSTABLE DEADBOLT LATCH<br />

FIXED<br />

2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

FIXED 2-3/8”<br />

SQUARE MORTISE KNOB<br />

PRIVACY/PASSAGE LATCH<br />

FIXED<br />

2-3/4” (70mm)<br />

1”<br />

(25mm)<br />

FIXED 2-3/4”<br />

SQUARE MORTISE KNOB<br />

PRIVACY/PASSAGE LATCH<br />

2-1/4 2-1/4”<br />

(57mm)<br />

1”<br />

(25mm)<br />

FACEPLATE<br />

C10B+<br />

AGED<br />

BRONZE<br />

MANCHESTER<br />

KNOB<br />

VILLA<br />

KNOB<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4 2-1/4”<br />

(57mm)<br />

C15<br />

SATIN<br />

NICKEL<br />

VILLA<br />

KNOB<br />

VILLA<br />

KNOB<br />

DRIVE-IN APPLICATION<br />

1”<br />

(25mm)<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1-3/4”<br />

(44mm)<br />

FULL LIP RADIUS<br />

STRIKE<br />

4-IN-1<br />

ADJUSTABLE DEADBOLT LATCH<br />

FIXED<br />

2-3/8” (60mm)<br />

FIXED<br />

2-3/4” (70mm)<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

VILLA<br />

KNOB<br />

VILLA<br />

KNOB<br />

1”<br />

(25mm)<br />

FIXED 2-3/8”<br />

DRIVE-IN KNOB<br />

PRIVACY/PASSAGE LATCH<br />

1”<br />

(25mm)<br />

FIXED 2-3/4”<br />

DRIVE-IN KNOB<br />

PRIVACY/PASSAGE LATCH<br />

7/8 7/8”<br />

(22mm)<br />

C26D<br />

SATIN<br />

CHROME<br />

VILLA<br />

KNOB<br />

VILLA<br />

KNOB<br />

1”<br />

(25mm)<br />

1-1/8”<br />

(29mm)<br />

2-1/8”<br />

(54mm) mm) 3/4”<br />

(19mm)<br />

9/16”<br />

(14mm)<br />

2-3/4”<br />

(70mm)<br />

HIGH SECURITY<br />

STRIKE<br />

CASE<br />

PACK<br />

APRIL 2008


AVAILABLE<br />

FINISHES<br />

C3<br />

POLISHED<br />

BRASS<br />

CLASSIC<br />

INSIDE KNOB<br />

MARIN<br />

PROFESSIONAL SERIES<br />

HANDLESET<br />

BUILDER PACK<br />

HAMPTON<br />

INSIDE LEVER<br />

CALAIS<br />

INSIDE LEVER<br />

FEATURES<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

• 4-IN-1 DRIVE IN ADJUSTABLE DEADBOLT AND<br />

HANDLESET LATCH OR 2-IN-1 SQUARE MORTISE<br />

ADJUSTABLE DEADBOLT AND HANDLESET LATCH<br />

• KEYED DIFFERENT, 5-PIN WEISER COMPATIBLE<br />

• EXPOSED MOUNTING FOR QUICK INSTALLATION<br />

• OTHER TRIM OPTIONS AVAILABLE<br />

• ALL LOCKS ARE PACKAGED WITH 1-3/4” x 2-1/4” FULL<br />

LIP RADIUS CORNER ”D” STRIKES AS STANDARD.<br />

• MEETS ANSI/BHMA A156.2 GRADE 3 STANDARDS<br />

- INCLUDING 200,000 CYCLE PERFORMANCE TESTING<br />

APRIL 2008 ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

HANDLESETS • PAGE 7A


MARIN<br />

2-1/2”<br />

(64mm)<br />

2-3/4”<br />

(70mm)<br />

1”<br />

(25mm)<br />

HANDLESETS • PAGE 7B<br />

PROFESSIONAL SERIES<br />

HANDLESET<br />

BUILDER PACK<br />

12”<br />

(305mm)<br />

HOLES<br />

8-3/4”<br />

(222mm)<br />

C-C<br />

2”<br />

(51mm)<br />

HAMPTON<br />

INSIDE LEVER<br />

OPTIONS THAT MAY BE ADDED TO MARIN HANDLESETS<br />

• HANDLESET LOCKS MAY ALSO BE ORDERED WITH OPTIONAL SPECIALTY LATCHES. INCLUDING RADIUS CORNER MORTISE LATCHES.<br />

• SEE THE PARTS PAGE AT THE END OF THIS SECTION FOR THE FULL OPTIONAL PARTS LISTING.<br />

• HANDLESET LOCKS ARE AVAILABLE FOR EITHER 20 MINUTE OR 3 HOUR FIRE RATINGS. AN APPROVED FIRECAN MAY BE ORDERED IN CONJUNCTION WITH LOCKS TO<br />

MEET BUILDING CODE REQUIREMENTS FOR 20 MINUTE FIRE RATING STANDARDS. A UL/CUL APPROVED 3 HOUR FIRE RATED LATCH IS ALSO AVAILABLE TO MEET<br />

3 HOUR SPECIFICATIONS. THESE LATCHES AND FIRECANS MUST BE ORDERED WITH THE DOOR LOCKS AND ARE NOT SOLD SEPARATELY.<br />

• PLEASE CONTACT YOUR TAYMOR REPRESENTATIVE FOR SPECIALTY KEYING OPTIONS SUCH AS KEYED ALIKE OR KEYED DIFFERENT REQUIREMENTS OR SEVERAL<br />

VARIATIONS OF MASTER AND CONSTRUCTION KEYING.<br />

MARIN HANDLESET<br />

33/4 /4 / ”<br />

2”<br />

(51mm)<br />

4”<br />

(101mm)<br />

2-5/8”<br />

(67mm)<br />

21/2 /2 / ”<br />

2”<br />

(51mm)<br />

2-3/4 2-3/4”<br />

(70mm)<br />

CLASSIC<br />

INSIDE KNOB<br />

2”<br />

(51mm)<br />

CALAIS<br />

INSIDE LEVER<br />

2-5/8 2-5/8”<br />

(67mm)<br />

2-5/8”<br />

(67mm)<br />

4-1/8”<br />

(105mm)<br />

C3<br />

POLISHED<br />

BRASS<br />

C3<br />

POLISHED<br />

BRASS<br />

INSIDE TRIM CLASSIC KNOB HAMPTON LEVER CALAIS LEVER<br />

4-IN-1 DRIVE IN ADJUSTABLE LATCH - KD 33-D9150KD 10<br />

2-IN-1 SQUARE MORTISE ADJUSTABLE LATCH - KD 33-S9150KD 33-S9171KD 33-S9179KD 10<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

SQUARE MORTISE APPLICATION<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

2-IN-1<br />

SQUARE MORTISE<br />

1”<br />

(25mm)<br />

ADJUSTABLE DEADBOLT LATCH<br />

FIXED<br />

2-3/8” (60mm)<br />

1”<br />

(25mm)<br />

FIXED 2-3/8”<br />

SQUARE MORTISE KNOB<br />

PRIVACY/PASSAGE LATCH<br />

FIXED<br />

2-3/4” (70mm)<br />

1”<br />

(25mm)<br />

FIXED 2-3/4”<br />

SQUARE MORTISE KNOB<br />

PRIVACY/PASSAGE LATCH<br />

2-1/4 2-1/4”<br />

(57mm)<br />

1”<br />

(25mm)<br />

FACEPLATE<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4”<br />

(57mm)<br />

2-1/4 2-1/4”<br />

(57mm)<br />

c<br />

DRIVE-IN APPLICATION<br />

1”<br />

(25mm)<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

1-3/4”<br />

(44mm)<br />

FULL LIP RADIUS<br />

STRIKE<br />

4-IN-1<br />

ADJUSTABLE DEADBOLT LATCH<br />

FIXED<br />

2-3/8” (60mm)<br />

FIXED<br />

2-3/4” (70mm)<br />

CASE<br />

PACK<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

FIXED 2-3/8”<br />

DRIVE-IN KNOB<br />

PRIVACY/PASSAGE LATCH<br />

1”<br />

(25mm)<br />

FIXED 2-3/4”<br />

DRIVE-IN KNOB<br />

PRIVACY/PASSAGE LATCH<br />

7/8 7/8”<br />

(22mm)<br />

1-1/8”<br />

(29mm)<br />

2-1/8”<br />

(54mm) mm) 3/4”<br />

(19mm)<br />

9/16”<br />

(14mm)<br />

2-3/4”<br />

(70mm)<br />

HIGH SECURITY<br />

STRIKE<br />

APRIL 2008


ILLUSTRATION DESCRIPTION<br />

C3<br />

POLISHED<br />

BRASS<br />

C5<br />

ANTIQUE<br />

BRASS<br />

APRIL 2008 ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

HANDLESET TRIM OPTIONS • PAGE 8<br />

C10B+<br />

AGED<br />

BRONZE<br />

C15<br />

SATIN<br />

NICKEL<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

C19<br />

MATTE<br />

BLACK<br />

C26<br />

POLISHED<br />

CHROME<br />

C26D<br />

SATIN<br />

CHROME<br />

C32D<br />

SATIN<br />

STAINLESS<br />

STEEL<br />

CLASSIC BALL KNOB TRIM 33-HB51 33-HB52 33-HBC53<br />

COVENTRY OVAL KNOB TRIM 33-HB22 33-HB29 33-HB26 33-HB28 33-HB27<br />

MANCHESTER DOME KNOB TRIM 33-HB35 33-HB36 33-HB39 33-HB37<br />

VILLA BALL KNOB TRIM 33-HB11 33-HBAB 33-HB10 33-HB17 33-HB13 33-HB53<br />

CALAIS LEVER TRIM 33-HL79 33-HL85 33-HL81<br />

CITATION LEVER TRIM 33-HL46 33-HL49 33-HL45<br />

EQUINOX LEVER TRIM 33-HL42 33-HL44 33-HL40 33-HL41<br />

ESSEX LEVER TRIM LEFT HAND<br />

ESSEX LEVER TRIM RIGHT HAND<br />

33-HL43L<br />

33-HL43R<br />

33-HL48L<br />

33-HL48R<br />

33-HL47L<br />

33-HL47R<br />

HAMPTON LEVER TRIM 33-HL71 33-HL76 33-HL73<br />

MADRID LEVER TRIM LEFT HAND<br />

MADRID LEVER TRIM RIGHT HAND<br />

33-HL993L<br />

33-HL993R<br />

MILLENNIUM LEVER TRIM 33-HL66 33-HL60 33-HL67<br />

NEW BRIGHTON LEVER TRIM LEFT HAND<br />

NEW BRIGHTON LEVER TRIM RIGHT HAND<br />

33-HL84L<br />

33-HL84R<br />

33-HL83L<br />

33-HL83R<br />

33-HL87L<br />

33-HL87R<br />

PROVENCE LEVER TRIM 33-HL95 33-HL99 33-HL96 33-HL98 33-HL95BLK 33-HL97<br />

SEVILLE LEVER TRIM 33-HL77 33-HL72 33-HL82 33-HL78<br />

SHEFFIELD LEVER TRIM 33-HL91 33-HL93<br />

VENICE LEVER TRIM LEFT HAND<br />

VENICE LEVER TRIM RIGHT HAND<br />

HANDLESET INTERIOR TRIM OPTIONS<br />

TAYMOR PROFESSIONAL TRIM OPTIONS ARE AVAILABLE FOR ALL TAYMOR PROFESSIONAL HANDLESETS<br />

• FULLY INTERCHANGEABLE<br />

• COMPLETE WITH HARDWARE<br />

• SELECT FINISHES (AS INDICATED)<br />

33-HL993L<br />

33-HL993R<br />

PROFESSIONAL SERIES<br />

TRIM OPTIONS<br />

BUILDER PACK<br />

INTERIOR DEADBOLT TRIM 33-HDBPB 33-HDBAB 33-HDBORB 33-HDBSN 33-HDBAN 33-HDBPC 33-HDBDC 33-HDBSS


ENJOY THE SECURITY, ELEGANCE &<br />

CONVENIENCE OF KEYLESS DOOR ENTRY<br />

FEBRUARY 2008<br />

AVAILABLE<br />

FINISHES<br />

C3<br />

LIFETIME FINISH<br />

POLISHED BRASS<br />

C15<br />

SATIN<br />

NICKEL<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

C26<br />

POLISHED<br />

CHROME<br />

C26D<br />

SATIN<br />

CHROME<br />

FEATURES<br />

• INSTALLS EASILY INTO EXISTING DEADBOLT BORE (2-1/8” DIAMETER) - NO EXTRA DRILLING REQUIRED<br />

• BATTERY OPERATED - 4 AA BATTERIES (SOLD SEPARATELY)<br />

• KEYPAD IS LIT, WATERPROOF AND HAS 10 DIGITS<br />

• 1 MASTER PIN CODE + 6 AUXILIARY PIN CODES - UP TO 8 DIGITS IN LENGTH<br />

• AUTOMATICALLY LOCKS AFTER 6 UNAUTHORIZED ENTRY ATTEMPTS<br />

• FASHIONABLE INTERIOR TRIM THAT MATCHES EXTERIOR AND COMPLEMENTARY HARDWARE<br />

• FULLY REKEYABLE CYLINDER - THAT IS ALSO CONSTRUCTION KEYABLE<br />

• WEISER KEYWAY - COMES KEYED TO 5-PIN STANDARD<br />

• CYLINDER IS WEISER 6-PIN READY<br />

• SHIPS WITH A TAYMOR HIGH SECURITY STRIKE AS STANDARD<br />

• AVAILABLE IN BOTH 2-IN-1 SQUARE MORTISE AND 4-IN-1 DRIVE-IN LATCH CONFIGURATIONS<br />

• ATTRACTIVE RETAIL PACKAGING<br />

• WORKS FOR BOTH LEFT AND RIGHT HAND DOORS<br />

• HEAVY DUTY FORGED BRASS EXTERIOR PLATE<br />

• DEADBOLT HAS FULL 1” EXTENSION WITH HIGH-TENSILE STEEL/ANTI-SAW<br />

• MEETS ANSI/BHMA 156.2 GRADE 3 STANDARD ON MECHANICAL COMPONENTS<br />

• LOW BATTERY WARRANTY - LED FLASHES FOR 5 SECONDS<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

CONCIERGE<br />

PROFESSIONAL SERIES<br />

DEADBOLTS<br />

INTERIOR OF CONCIERGE DEADBOLT<br />

ATTRACTIVELY MATCHED<br />

TO EXTERIOR FINISH AND<br />

COMPLIMENTARY HARDWARE<br />

DEADBOLTS • NEW PRODUCT BULLETIN


CONCIERGE<br />

RESIDENTIAL DOME KNOB<br />

PROFESSIONAL SERIES<br />

DEADBOLTS<br />

5-3/4”<br />

(143mm)<br />

CONCIERGE<br />

INTERIOR<br />

2-1/8”<br />

(54mm)<br />

1-3/8”<br />

(35mm)<br />

OPTIONS FOR THE CONCIERGE KEYLESS DEADBOLT<br />

• MAY BE ORDERED WITH 6-PIN WEISER IF REQUIRED<br />

• ADDITIONAL REPLACEMENT PARTS AVAILABLE ON A SPECIAL ORDER BASIS<br />

• DISPLAY MOUNTS AVAILABLE ON A SPECIAL ORDER BASIS<br />

DEADBOLTS • NEW PRODUCT BULLETIN<br />

3”<br />

(75mm)<br />

2”<br />

(53mm)<br />

1-5/32”<br />

(21mm)<br />

6-1/8”<br />

(155mm)<br />

CONCIERGE<br />

EXTERIOR<br />

6”<br />

(152mm)<br />

1-3/4”<br />

(44mm)<br />

C3<br />

LIFETIME FINISH<br />

POLISHED<br />

BRASS<br />

7/16”<br />

(.44mm)<br />

15/16”<br />

(23.5mm)<br />

2-3/4”<br />

(69mm)<br />

2-1/2”<br />

(66mm)<br />

C15<br />

SATIN<br />

NICKEL<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

2-1/4”<br />

(57mm)<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

CONCIERGE KEYLESS DEADBOLT<br />

DRIVE-IN 5-PIN - 4-IN-1 LATCH - KA 34-LTV4169 34-FV4069 34-FV4869 34-FV4669 34-FV4969 12<br />

SQUARE MORTISE - 2-IN-1 LATCH - KA 34-LTVS4169 34-FVS4069 34-FVS4869 34-FVS4669 34-FVS4969 12<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

4-IN-1 DRIVE IN LATCH 2-IN-1 SQUARE MORTISE LATCH<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

C26<br />

POLISHED<br />

CHROME<br />

C26D<br />

SATIN<br />

CHROME<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

2-1/8”<br />

(54mm)<br />

CASE<br />

PACK<br />

1-1/8”<br />

(29mm)<br />

1”<br />

(25mm)<br />

9/16”<br />

(14mm)<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

4-IN-1 DRIVE IN LATCH<br />

FACEPLATE HIGH SECURITY STRIKE<br />

3/4”<br />

(19mm)<br />

WARRANTY<br />

• 5 YEAR FINISH (EXCEPT FOR C3 LIFETIME FINISH,<br />

WHICH HAS LIFETIME WARRANTY<br />

• LIFETIME MECHANICAL<br />

• 1 YEAR ELECTRICAL/ELECTRONIC<br />

2-3/4”<br />

(70mm)<br />

FEBRUARY 2008


JULY 2009<br />

ExTERIOR TRIM - ShOwN wITh OpTIONAL<br />

EScUTchEON TRIM pLATE<br />

aVailaBle<br />

FinisHes<br />

C15<br />

SATIN<br />

NIcKEL<br />

C26<br />

pOLIShED<br />

chROME<br />

C26D<br />

SATIN<br />

chROME<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

PROFESSIONAL SERIES<br />

intercOnnected lOcK (siMultaneOus retractiOn)<br />

DEADBOLT LOCK<br />

Builder pacK<br />

Operating and applicatiOn Features<br />

• INTERIOR EASY 1 TRIM STEp EGRESS: SINGLE AcTION OF LEvER AUTOMATIcALLY AND SIMULTANEOUSLY<br />

UNLATchES bOTh pASSAGE SpRING LATch AND DEADbOLT FROM INSIDE<br />

• ADA, hANDIcAppED, AND ASSISTED LIvING AppLIcATIONS<br />

• hIGh-RISE cONDO AppLIcATIONS<br />

• RE-KEYAbLE AND cONSTRUcTION KEYAbLE<br />

design Features<br />

• MEETS ALL ANSI/bhMA 156.2 STANDARDS, INcLUDING 200,000 cYcLE pERFORMANcE TESTING<br />

• MEETS cUL AND UL 3-hOUR FIRE RATING STANDARDS<br />

• cONcEALED ScREw MOUNTING<br />

• pOSITIvE AND SOLID LEvER AcTION<br />

• MULTIpLE FINIShES<br />

• MULTIpLE LEvER TRIMS (ALL NON-hANDED)<br />

• LIFETIME MEchANIcAL wARRANTY, 5-YEAR FINISh wARRANTY<br />

installatiOn Features<br />

OpTIONAL SEvILLE LEvER<br />

AvAILAbLE IN pOLIShED chROME<br />

OR SATIN chROME FINISh<br />

PROFESSIONAL<br />

SERIES<br />

• EASY TO INSTALL – USES ExISTING 2-1/8” bORE pREp; NO ExTRA DRILLING REqUIRED<br />

• cAN bE INSTALLED ON EIThER 2-3/4” OR 2-3/8” bAcKSET pREpS<br />

• cAN bE USED ON DOOR wIDThS FROM 1-3/8” TO 1-3/4” IN ThIcKNESS<br />

DEADbOLT LOcK • Npb


PROFESSIONAL SERIES<br />

RESIDENTIAL DOME KNOB<br />

intercOnnected lOcK (siMultaneOus retractiOn)<br />

DEADBOLT LOCK<br />

Builder pacK<br />

4-3/4”<br />

(121mm)<br />

2-9/16”<br />

(66mm)<br />

2-9/16”<br />

(65mm)<br />

2-3/8”<br />

(60mm)<br />

1-3/8” - 1-25/32”<br />

(35mm - 45mm)<br />

1”<br />

(25mm)<br />

1-13/16”<br />

(36mm)<br />

2-3/8”<br />

(60mm)<br />

2-5/32”<br />

(45mm)<br />

5-1/2”<br />

(140mm)<br />

8-1/2”<br />

(216mm)<br />

5-1/4”<br />

(133mm)<br />

OptiOns tHat MaY Be added tO intercOnnected deadBOlt lOcKs<br />

• TAYMOR pROvENcE AND cALAIS LEvER TRIM AvAILAbLE ON A SpEcIAL ORDER bASIS.<br />

• DEcORATIvE ExTERIOR EScUTchEON TRIM pLATES AvAILALE AS OpTIONAL UpGRADE.<br />

• FOR 3-hOUR cUL AppLIcATIONS, OR whERE METAL DOOR FRAMES ARE SpEcIFIED, ThE ASA STRIKE MUST ALSO bE ORDERED (ITEM #: 33-SS9109)<br />

• INTERcONNEcTED DEADbOLT LOcKS MAY ALSO bE ORDERED wITh OpTIONAL SpEcIALTY LATchES AND/OR STRIKES.<br />

• pLEASE cONTAcT YOUR TAYMOR REpRESENTATIvE FOR SpEcIALTY KEYING OpTIONS SUch AS KEYED ALIKE OR KEYED DIFFERENT REqUIREMENTS OR<br />

SEvERAL vARIATIONS OF MASTER AND cONSTRUcTION KEYING.<br />

DEADbOLT LOcK • Npb<br />

ExpLODED vIEw<br />

INTERCONNECTED DEADBOLT LOCK - BUILDER PACK<br />

2-3/4”<br />

(70mm)<br />

lOcK speciFicatiOn details<br />

• SchLAGE 6-pIN (Sc6) cYLINDER KEYING<br />

• 2-1 SqUARE STAINLESS STEEL 3-hOUR RATED AND UL/cUL<br />

RATED MORTISE LATchES<br />

• ALL LOcKS pAcKAGED wITh hIGh-SEcURITY STRIKE AS<br />

STANDARD FOR DEADbOLT FUNcTION<br />

• ALL LOcKS pAcKAGED wITh 1-3/4” x 2-1/4” FULL LIp RADIUS<br />

cORNER D STRIKE AS STANDARD FOR pASSAGE FUNcTION<br />

• ALL INSTRUcTIONS AND TEMpLATES INcLUDED<br />

dOOr prep details<br />

• REqUIRES 2 x 2-1/8” MAIN LOcK bORE hOLES pREppED FOR<br />

TUbULAR LOcK, AT 5-1/2” cENTER-cENTER SpAcING<br />

• REqUIRES 2 x 1” LATch bORE hOLES, MORTISED TO<br />

1” x 2-1/4”<br />

c15<br />

SATIN<br />

NICKEL<br />

c26<br />

POLISHED<br />

CHROME<br />

c26d<br />

SATIN<br />

CHROME<br />

INTERcONNEcTED DEADbOLT/MILLENNIUM LEvER TRIM - KD- 3hR - cUL 2-1 33-INT4266UL 33-INT4460UL 33-INT4767UL 6<br />

INTERcONNEcTED DEADbOLT/SEvILLE LEvER TRIM - KD- 3hR - cUL 2-1 33-INT4482UL 33-INT4763UL 6<br />

CASE<br />

PACK<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD. JULY 2009


APRIL 2008<br />

AVAILABLE FINISHES<br />

FOR SINGLE CYLINDER<br />

DEADBOLTS<br />

C3<br />

POLISHED<br />

BRASS<br />

C15<br />

SATIN<br />

NICKEL<br />

C26<br />

POLISHED<br />

CHROME<br />

C3<br />

POLISHED<br />

BRASS<br />

C15<br />

SATIN<br />

NICKEL<br />

C26<br />

POLISHED<br />

CHROME<br />

C5<br />

ANTIQUE<br />

BRASS<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

C26D<br />

SATIN<br />

CHROME<br />

AVAILABLE FINISHES FOR<br />

INTERIOR DEADBOLTS<br />

C5<br />

ANTIQUE<br />

BRASS<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

C26D<br />

SATIN<br />

CHROME<br />

C3<br />

LIFETIME FINISH<br />

POLISHED BRASS<br />

C10B+<br />

AGED<br />

BRONZE<br />

C19<br />

MATTE<br />

BLACK<br />

C32D<br />

SATIN STAINLESS<br />

STEEL<br />

C10B+<br />

AGED<br />

BRONZE<br />

C19<br />

MATTE<br />

BLACK<br />

C32D<br />

SATIN STAINLESS<br />

STEEL<br />

HARDENED<br />

“ANTI-SAW”<br />

STEEL PIN<br />

FULL<br />

1” DEADBOLT<br />

PREVENTS KICK-IN<br />

ACCESS<br />

INTERIOR<br />

DEADBOLT<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

SINGLE CYLINDER<br />

DEADBOLT<br />

DEADBOLTS<br />

PROFESSIONAL SERIES<br />

DEADBOLTS<br />

BUILDER PACK<br />

2 PIECE ANTI-TORQUE CYLINDER<br />

PREVENTS ACCESS BY<br />

WRENCH OR CROWBAR<br />

SOLID BRASS KEY CYLINDER<br />

DESIGNED TO PREVENT<br />

“KNOCK-OUT” ACCESS<br />

FEATURES<br />

• HIGH SECURITY STRIKE STANDARD<br />

2” x 3” SCREWS FOR INCREASED SECURITY<br />

• LIFETIME MECHANICAL GUARANTEE<br />

• 5 YEAR POWDER COAT FINISH GUARANTEE<br />

• 4-IN-1 DRIVE IN ADJUSTABLE LATCH<br />

• 5-PIN WEISER COMPATIBLE KEYWAYS ARE STANDARD<br />

DEADBOLTS • PAGE 1A


DEADBOLTS<br />

RESIDENTIAL DOME KN KNOB OB<br />

1”<br />

(25 (25mm) mm)<br />

1-1/8”<br />

(29mm)<br />

SINGLE CYLINDER<br />

DEADBOLT<br />

2-1/2”<br />

(64mm)<br />

OPTIONS THAT MAY BE ADDED TO SINGLE AND DOUBLE DEADBOLTS<br />

• MAY BE ORDERED WITH 2-WAY ADJUSTABLE SQUARE MORTISE OR RADIUS CORNER LATCHES<br />

• MAY BE ORDERED WITH 6-PIN WEISER OR SCHLAGE COMPATIBLE KEYWAYS<br />

• MAY BE ORDERED WITH 20 MINUTE FIRE RATED FIRE CANS<br />

• MAY BE ORDERED WITH UL/CUL APPROVED 3 HOUR FIRE RATED SQUARE MORTISE LATCHES<br />

C3<br />

LIFETIME FINISH<br />

POLISHED<br />

BRASS<br />

1”<br />

(25 (25mm) mm)<br />

C3<br />

POLISHED<br />

BRASS<br />

3-5/8” (92mm)<br />

DOUBLE CYLINDER<br />

DEADBOLT<br />

C5<br />

ANTIQUE<br />

BRASS<br />

C5/C3<br />

EXTERIOR<br />

ANTIQUE BRASS<br />

INTERIOR<br />

POLISHED BRASS<br />

2-1/2”<br />

(64mm)<br />

C10B+<br />

AGED<br />

BRONZE<br />

SINGLE CYLINDER DEADBOLT<br />

WEISER 5 PIN - 4-IN-1 LATCH - KA 33-LTD4164 33-D4164 33-D4264 33-D42416 33-D4764 33-D4064 33-D4864 33-D4164BLK 33-D4664 33-D4964 33-D4364 20<br />

SQUARE MORTISE - 2-IN-1 LATCH - KA 33-LTS4164KA3 33-S4164 33-S4264 33-S42416 33-S4764 33-S4064 33-S4864KA3 33-S4164BLK 33-S4664 33-S4964KA3 33-S4364 20<br />

SINGLE CYLINDER DEADBOLT<br />

SCHLAGE 6 PIN - 4-IN-1 LATCH 33-D460 33-D480 33-D420 33-D440 33-D470 33-D450 20<br />

SCHLAGE 6 PIN - 2-IN-1 LATCH 33-S460 33-S480 33-S420 33-S440 33-S470 33-S450 20<br />

SINGLE DEADBOLT<br />

DUMMY FUNCTION 33-416DM 20<br />

DOUBLE CYLINDER DEADBOLT<br />

WEISER 5 PIN - 4-IN-1 LATCH - KA 33-D4174 33-D4274 33-D4774 33-D4074 33-D4874 33-D4674 33-D4974 33-D4374 20<br />

SQUARE MORTISE - 2-IN-1 LATCH - KA 33-S4174 33-S4274 33-S4774 33-S4074 33-S4974 33-S4374<br />

SINGLE SIDED INTERIOR DEADBOLT<br />

4-IN-1 LATCH 33-218PB 33-218ORB 33-218SN 33-218AN 33-218PCH 33-218SC 33-218SS 20<br />

DEADBOLTS • PAGE 1B<br />

PROFESSIONAL SERIES<br />

DEADBOLTS<br />

BUILDER PACK<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

C15<br />

SATIN<br />

NICKEL<br />

1”<br />

(25mm)<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

4-IN-1 DRIVE IN LATCH 2-IN-1 SQUARE MORTISE LATCH<br />

2-1/4”<br />

(57mm)<br />

FACEPLATE<br />

F<br />

1”<br />

(25mm)<br />

1”<br />

(25mm)<br />

C19<br />

MATTE<br />

BLACK<br />

C26<br />

POLISHED<br />

CHROME<br />

ADJUSTABLE<br />

2-3/4” (70mm)<br />

OR 2-3/8” (60mm)<br />

2-1/8”<br />

(54mm)<br />

C26D<br />

SATIN<br />

CHROME<br />

1-1/8”<br />

(29mm)<br />

1”<br />

(25mm)<br />

9/16”<br />

(14mm)<br />

1”<br />

(25mm)<br />

2-1/4”<br />

(57mm)<br />

HIGH SECURITY STRIKE<br />

2-3/4”<br />

(70mm)<br />

C32D<br />

SATIN<br />

STAINLESS<br />

STEEL<br />

CASE<br />

PACK<br />

APRIL 2008


APRIL 2008<br />

AVAILABLE FINISHES<br />

C3<br />

POLISHED<br />

BRASS<br />

C5<br />

ANTIQUE<br />

BRASS<br />

C10B+<br />

AGED<br />

BRONZE<br />

C15<br />

SATIN<br />

NICKEL<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

C19<br />

MATTE<br />

BLACK<br />

C26<br />

POLISHED<br />

CHROME<br />

C26D<br />

SATIN<br />

CHROME<br />

PRIVACY<br />

SLIDING DOOR LOCK<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

SLIDING DOOR LOCKS<br />

FEATURES<br />

• MATCHES TRADITIONAL WEISER ® DOOR PREP.<br />

• AVAILABLE IN 8 FINISHES<br />

• BOX PACK AND RETAIL PACK* AVAILABLE<br />

• FITS UP TO 1-3/8” DOOR THICKNESS<br />

* CERTAIN MODELS ONLY<br />

RESIDENTIAL DOME KN KNOB OB<br />

PROFESSIONAL SERIES<br />

SLIDING DOOR HARDWARE<br />

BUILDER PACK<br />

PASSAGE<br />

SLIDING DOOR LOCK<br />

SLIDING DOOR LOCKS • PAGE 1A


SLIDING DOOR LOCKS<br />

3-1/4”<br />

(82mm) mm)<br />

SLIDING DOOR LOCKS<br />

C3<br />

POLISHED<br />

BRASS<br />

C5<br />

ANTIQUE<br />

BRASS<br />

PRIVACY FUNCTION 33-PB580 33-AB580 33-ORB580 33-SN580 33-AN580 33-BLK580 33-PC580 33-CH580 10<br />

PASSAGE P FUNCTION 33-PB590 33-AB590 33-ORB590 33-SN590 33-AN590 33-BLK590 33-PC590 33-CH590 10<br />

SLIDING DOOR LOCK PARTS<br />

PROFESSIONAL SERIES<br />

SLIDING DOOR HARDWARE<br />

BUILDER PACK<br />

2-1/4”<br />

(58 (58mm) mm)<br />

3-1/4”<br />

(82mm) mm)<br />

C3<br />

POLISHED<br />

BRASS<br />

C15<br />

SATIN<br />

NICKEL<br />

C10B+<br />

AGED<br />

BRONZE<br />

SLIDING DOOR LOCKS • PAGE 1B ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

APRIL 2008<br />

2-1/4”<br />

(58 (58mm) mm)<br />

C15<br />

SATIN<br />

NICKEL<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

C17A<br />

ANTIQUE<br />

NICKEL<br />

C26<br />

POLISHED<br />

CHROME<br />

STRIKE - SLIDING DOOR LOCK 33-5800PB 33-5800SN 33-5800AN 33-5800CH 10<br />

TRADITIONAL WEISER ® DOOR PREP.<br />

2-7/8”<br />

(73 (73mm) mm)<br />

C19<br />

MATTE<br />

BLACK<br />

CASE<br />

PACK<br />

1-3/4”<br />

(45mm)<br />

C26<br />

POLISHED<br />

CHROME<br />

C26D<br />

SATIN<br />

CHROME<br />

CASE<br />

PACK


APRIL 2008<br />

AVAILABLE<br />

FINISHES<br />

C3<br />

POLISHED<br />

BRASS<br />

C15<br />

SATIN<br />

NICKEL<br />

C26<br />

POLISHED<br />

CHROME<br />

C26D<br />

SATIN<br />

CHROME<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

ESCUTCHEON PLATES<br />

PROFESSIONAL SERIES<br />

ESCUTCHEON PLATES<br />

BUILDER PACK<br />

FEATURES<br />

• DECORATIVE ENHANCEMENT FOR ENTRY DOOR LOCKS<br />

• AVAILABLE IN 4 FINISHES<br />

• AVAILABLE IN SQUARE, RAISED OVAL, ROUND AND COLONIAL STYLES<br />

• FOR ADDITIONAL SPECIAL ORDER FINISHES AND<br />

SIZES PLEASE CONTACT YOUR LOCAL TAYMOR REPRESENTATIVE<br />

ESCUTCHEON PLATES • PAGE 1A


ESCUTCHEON PLATES<br />

PROFESSIONAL SERIES<br />

ESCUTCHEON PLATES<br />

BUILDER PACK<br />

SQUARE 2 HOLES<br />

C3<br />

POLISHED<br />

BRASS<br />

OVERALL SIZE: 10”H x 3”W (254mm x 76mm) 33-PB602 33-PC602 33-SC602 10<br />

BOTH HOLES 2-1/8” (54mm) DIA.<br />

6” (152mm) C/C<br />

OVERALL SIZE: 10”H x 3”W (254mm x 76mm) 33-PC502 33-SC502 10<br />

BOTH HOLES 2-1/8” (54mm) DIA.<br />

5-1/2” (140mm) C/C<br />

COLONIAL 2 HOLES<br />

OVERALL SIZE: 12”H x 3”W (305mm x 76mm) 33-SN625 33-SC625 10<br />

BOTH HOLES 2-1/8” (54mm) DIA.<br />

6” (152mm) C/C<br />

OVERALL SIZE: 12”H x 3”W (305mm x 76mm) 33-SC525 10<br />

BOTH HOLES 2-1/8” (54mm) DIA.<br />

5-1/2” (140mm) C/C<br />

RAISED OVAL 2 HOLES<br />

OVERALL SIZE: 9-1/4”H x 3-1/2”W (235mm x 90mm) 33-PB701 10<br />

TOP HOLE 2-1/11” (53.3mm) DIA.<br />

BOTTOM HOLE 2-3/16” (55.4mm) DIA.<br />

5” (127mm) C/C<br />

ESCUTCHEON PLATES • PAGE 1B ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

APRIL 2008<br />

C15<br />

SATIN<br />

NICKEL<br />

C26<br />

POLISHED<br />

CHROME<br />

C26D<br />

SATIN<br />

CHROME<br />

CASE<br />

PACK


BOTTOM<br />

PIN #1<br />

200 PCS<br />

C.T.D.<br />

BOTTOM<br />

PIN #7<br />

200 PCS<br />

C.T.D.<br />

LARGE DECORATIVE<br />

WEISER KEY BOW<br />

WEISER<br />

KEYS<br />

BOTTOM<br />

PIN #2<br />

200 PCS<br />

C.T.D.<br />

BOTTOM<br />

PIN #3<br />

200 PCS<br />

C.T.D C.T.D C.T .<br />

SCHLAGE<br />

KEYS<br />

BOTTOM<br />

PIN #4<br />

200 PCS<br />

C.T.D. C.T.D. C.T<br />

BOTTOM<br />

PIN #5<br />

BOTTOM UNIVERSAL BOTTOM BOTTOM<br />

PIN #8 PIN #9<br />

PIN #10 PIN #11<br />

200 PCS 200 PCS 200 PCS 200 PCS<br />

C.T.D. C.T.D. C.T.D. C.T<br />

C.T.D. C.T.D. C.T<br />

C.T.D.<br />

MASTER MASTER SPRING RETAINING<br />

RETAINING<br />

RET<br />

MIDDLE PIN<br />

CYLINDER<br />

MIDDLE PIN TOP PIN<br />

PIN #5 PIN #5 200 PCS CIRCLIP<br />

50 PCS<br />

CAP50 PCS<br />

50 PCS C.T.D C.T.D C.T .<br />

50 PCS<br />

C.T.D.<br />

C.T.<br />

C.T.D.<br />

C.T..<br />

BOTTOM<br />

PIN #6<br />

200 PCS 200 PCS<br />

C.T.D. C.T.D. C.T<br />

C.T.D. C.T.D. C.T<br />

BOTTOM<br />

PIN #12<br />

200 PCS<br />

C.T.D.<br />

RETAINING<br />

RETAINING<br />

RET<br />

PIN & SPRING<br />

50 PCS EACH<br />

D.<br />

FIRE CAN - BUILDER PACK<br />

FIRE CAN - FOR 20 MINUTE FIRE RATING 33-FIRECAN 6<br />

KEYING OPTIONS<br />

MASTER KEYING 33-MSTRKEY<br />

CONSTRUCTION KEYING 33-CONSKEY<br />

MASTER/CONSTRUCTION KEYING 33-MCKKEY<br />

KEYED ALIKE 33-KA<br />

CUT GREAT GRAND MK KEY 33-KCGGMK<br />

CUT GRAND MASTER KEY 33-KCGMK<br />

CUT MASTER KEY 33-KCMK<br />

STAMP “DO NOT COPY” TO BE APPLIED TO ALL MASTER KEYS 33-DNCKEY<br />

CUT CONSTRUCTION KEY 33-KCCK<br />

CUT SALES KEY 33-KCSA<br />

CUT DEFICIENCY KEY 33-KCDK<br />

CUT TENANT ACCESS KEY 33-KCTA<br />

CUT SERVICE KEY 33-KCSER<br />

CUT AMENITY KEY 33-KCAM<br />

CUT BIKE LOCKER KEY 33-KCBK<br />

CUT CARETAKER KEY 33-KCCT<br />

CUT CRU KEY 33-KCCRU<br />

CUT ELEVATOR KEY 33-KCEL<br />

CUT ELECTRICAL KEY 33-KCELT<br />

CUT GARBAGE KEY 33-KCGB<br />

CUT GAS KEY 33-KCGA<br />

CUT HOMEOWNER KEY 33-KCHK<br />

CUT JANITOR KEY 33-KCJA<br />

CUT MECHANICAL KEY 33-KCME<br />

CUT STORAGE/LOCKER KEY 33-KCST<br />

CUT KEY USE AS GENERIC TAG WITH MEMO AS TO TYPE 33-KC<br />

GRAND MASTER KEYING 33-GMSTRGMK<br />

KEY AND/OR CYLINDER FACE STAMPING 33-STAMP<br />

KEY BLANKS<br />

WEISER<br />

5-PIN 6-PIN<br />

LARGE DECORATIVE KEY BOW 33-CH9361 33-CH9362<br />

SILVER 33-PB9201 33-PB9200<br />

COPPER (CONSTRUCTION KEY) 33-CP9201 33-CP9200<br />

GOLD (MASTER KEY) 33-GD92011 33-GD92001<br />

BLACK (TENANT ACCESS/SALES) 33-BK9201 33-BK9200<br />

SCHLAGE<br />

SILVER 32-SCKB2 32-SC4<br />

COPPER (CONSTRUCTION KEY) 32-CPKB2 32-CPSCKB<br />

GOLD (MASTER KEY) 32-GDKB21 32-GDSCKB1<br />

BLACK (TENANT ACCESS/SALES) 32-BKKB2 32-BKSCKB<br />

REPLACEMENT WEISER DEADLOCK CYLINDERS<br />

5-PIN 6-PIN<br />

POLISHED BRASS - C3 33-BA1D 33-B61D<br />

LIFETIME FINISH POLISHED BRASS - C3 33-BA1DLT<br />

ANTIQUE BRASS - C5 33-BA1DAB<br />

SATIN NICKEL - C15 33-BA1DSN 33-B61DSN<br />

ANTIQUE NICKEL - C17A 33-BA1DAN 33-B61DAN<br />

POLISHED CHROME - C26 33-B61DPC<br />

SATIN CHROME - C26D 33-B61DSC<br />

SATIN STAINLESS STEEL - C32D 33-BA1DSS 33-B61DSS<br />

KEYING KITS<br />

FUNCTIONS<br />

KEYING & ACCESSORIES<br />

PART NUMBERS<br />

KEYING KIT CONTAINS ASSORTED PINS, SPRINGS,<br />

WEISER SCHLAGE 10<br />

CIRCLIPS & TOOLS NEEDED FOR SERVICING 33-KK9302 32-TMKIT<br />

APRIL 2008 ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

CASE<br />

PACK<br />

LOCKSETS • PAGE 1


KEYING & ACCESSORIES<br />

RESIDENTIAL DOME KN KNOB OB<br />

LOCKSETS • PAGE 2<br />

KEY KITS & KEYING ACCESSORIES<br />

WEISER SCHLAGE<br />

UNIVERSAL TOP PIN 33-9820 32-9300<br />

MASTER MIDDLE PIN #2 33-9802 32-9322<br />

MASTER MIDDLE PIN #3 33-9803 32-9323<br />

MASTER MIDDLE PIN #4 33-9804 32-9324<br />

MASTER MIDDLE PIN #5 33-9805 32-9325<br />

MASTER MIDDLE PIN #6 33-9806 32-9326<br />

MASTER MIDDLE PIN #7 33-9807 32-9327<br />

MASTER MIDDLE PIN #8 33-9808 32-9328<br />

BOTTOM PIN #0 33-9810 32-9310<br />

BOTTOM PIN #1 33-9811 32-9311<br />

BOTTOM PIN #2 33-9812 32-9312<br />

BOTTOM PIN #3 33-9813 32-9313<br />

BOTTOM PIN #4 33-9814 32-9314<br />

BOTTOM PIN #5 33-9815 32-9315<br />

BOTTOM PIN #6 33-9816 32-9316<br />

BOTTOM PIN #7 33-9817 32-9317<br />

BOTTOM PIN #8 33-9818 32-9318<br />

BOTTOM PIN #9 33-9819 32-9319<br />

C.K. BALL BEARING (CONSTRUCTION KEY) 33-9330<br />

LOCKSET PLUG CLIP 33-9351<br />

DEADBOLT RETAINING PIN AND SPRING 33-9361<br />

PLUG FOLLOWER 33-9371<br />

CLIP REMOVER 33-9381<br />

PIN SIZE GAUGE 33-9391<br />

TUMBLER PIN COVER PLATE 33-9331<br />

TUMBLER SPRING 33-9341<br />

DEADBOLT CAP PIN 33-9362<br />

DEADBOLT SPRING 33-9363<br />

CYLINDER CAP 33-9374<br />

CYLINDER CAP TOOL 14 TOOTH - FOR SCHLAGE 33-9375<br />

CYLINDER CAP TOOL 12 TOOTH - FOR WEISER 33-9375W<br />

RIM CYLINDERS<br />

WEISER KEYWAY RIM CYLINDER 17-SW800AAL<br />

SCHLAGE KEYWAY RIM CYLINDER 17-SS800AAL<br />

MORTISE CYLINDERS<br />

WEISER KEYWAY 1-1/8” MORTISE CYLINDER 17-SW800AAL<br />

SCHLAGE KEYWAY 1-1/8” RIM CYLINDER 17-SS800AAL<br />

ADAMS RITE CAM 17-ARCAM<br />

MISCELLANEOUS PARTS<br />

COMBINATION SCREW PACK FOR LATCH STRIKE (10/BAG) 33-9406 33-ORB9406<br />

SCREW PACK FOR LOCKS 33-9421 33-9421SS 33-9421ORB<br />

SCREW PACK FOR CYLINDRICAL LOCKS 33-9422<br />

SCREW PACK FOR SINGLE CYLINDER DEADBOLTS 33-9423 33-9423SS<br />

SCREW PACK FOR DOUBLE CYLINDER DEADBOLTS 33-9424 33-9424AB<br />

LOCK ASSEMBLY SCREW PACK (10/BAG) 33-9421<br />

SCREW PACK FOR CITATION, ESSEX, EQUINOX, OSLO,<br />

COPENHAGEN, HELSINKI & STOCKHOLM LEVERS<br />

C3<br />

POLISHED<br />

BRASS<br />

® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

C5<br />

ANTIQUE<br />

BRASS<br />

C32<br />

STAINLESS<br />

STEEL<br />

33-RSPKPB400 33-RSPKSS400<br />

C10B+<br />

AGED<br />

BRONZE<br />

OPTIONAL LATCHES AND STRIKES AVAILABLE ON REQUEST, BE SURE TO SPECIFY WHEN ORDERING<br />

APRIL 2008


LATCHES - KNOBS<br />

C3<br />

POLISHED<br />

BRASS<br />

FIXED 2-3/8” SQUARE MORTISE KNOB ENTRY LATCH 33-PB9011<br />

FIXED 2-3/8” RADIUS CORNER KNOB ENTRY LATCH 33-PB9041<br />

FIXED 2-3/8” DIL KNOB ENTRY LATCH 33-PB9015<br />

C5<br />

ANTIQUE<br />

BRASS<br />

C10B+<br />

AGED<br />

BRONZE<br />

APRIL 2008 ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

C15<br />

SATIN<br />

NICKEL<br />

C19<br />

MATTE<br />

BLACK<br />

C26D<br />

SATIN<br />

CHROME<br />

FIXED 2-3/4” SQUARE MORTISE KNOB ENTRY LATCH 33-PB9013 33-SS9013<br />

FIXED 5” SQUARE MORTISE KNOB ENTRY LATCH 33-PB9098<br />

FIXED 2-3/4” RADIUS CORNER KNOB ENTRY LATCH 33-PB9043<br />

FIXED 2-3/4” DIL KNOB ENTRY LATCH 33-PB9017 33-SS9017<br />

2-IN-1 ADJUSTABLE SQUARE MORTISE KNOB ENTRY LATCH 33-PB9071 33-AB9071 33-ORB9071 33-BLK9071 33-SS9071<br />

2-IN-1 ADJUSTABLE SQUARE MORTISE KNOB ENTRY UL/CUL 3 HOUR<br />

APPROVED<br />

2-IN-1 ADJUSTABLE SQUARE MORTISE KNOB<br />

PRIVACY/PASSAGE LATCH<br />

C32D<br />

SATIN<br />

STAINLESS<br />

STEEL<br />

33-PB3HRLOCK 33-SS3HRLOCK<br />

33-PB9072 33-AB9072 33-ORB9072 33-BLK9072 33-SS9072<br />

PASSAGE UL/CUL 3 HOUR APPROVED 33-PB3HRLATCH 33-SS3HRLATCH<br />

2-IN-1 ADJUSTABLE RADIUS CORNER KNOB ENTRY LATCH 33-PB9073 33-AB9073 33-SS9073<br />

2-IN-1 ADJUSTABLE RADIUS CORNER KNOB PRIVACY/PASSAGE LATCH 33-PB9074 33-AB9074 33-SS9074<br />

4-IN-1 ADJUSTABLE KNOB ENTRY LATCH<br />

4-IN-1 ADJUSTABLE KNOB PRIVACY/PASSAGES LATCH<br />

5” BACKSET LATCH FOR LOCKSET 33-PB9098<br />

LATCHES - LEVERS 45°<br />

33-PB9077 33-AB9077 33-ORB9077 33-BLK9077 33-SS9077<br />

33-PB9078 33-AB9078 33-ORB9078 33-BLK9078 33-SS9078<br />

FIXED 2-3/4” DIL LEVER ENTRY LATCH 33-LSB9017 33-LSS9017<br />

2-IN-1 ADJUSTABLE SQUARE MORTISE LEVER ENTRY LATCH 33-LSB9073 33-LSAB9073 33-LSORB9073 33-LSS9073<br />

2-IN-1 ADJUSTABLE SQUARE MORTISE LEVER ENTRY UL/CUL 3 HOUR<br />

APPROVED<br />

2-IN-1 ADJUSTABLE SQUARE MORTISE LEVER<br />

PRIVACY/PASSAGE LATCH<br />

2-IN-1 ADJUSTABLE SQUARE MORTISE LEVER PRIVACY/PASSAGE<br />

UL 3 HOUR APPROVED<br />

33-LPB3HRLOCK 33-LSS3HRLOCK<br />

33-LSB9074 33-LSA9074 33-LSORB9074 33-LSBLK9074 33-LSS9074<br />

33-LPB3HRLATCH 33-LSS3HRLATCH<br />

2-IN-1 ADJUSTABLE RADIUS CORNER LEVER ENTRY LATCH 33-LRB9073 33-LRA9073 33-LRS9073<br />

2-IN-1 ADJUSTABLE RADIUS CORNER LEVER PRIVACY/PASSAGE LATCH 33-LRB9074 33-LRAB9074 33-LRS9074<br />

2-IN-1 ADJUSTABLE SQUARE MORTISE PRIVACY/PASSAGE LATCH * 33-MPB400 33-MSN400 33-MSC400<br />

2-IN-1 ADJUSTABLE DRIVE IN PRIVACY/PASSAGE LATCH * 33-RPB400 33-RSC400<br />

4-IN-1 ADJUSTABLE LEVER ENTRY LATCH<br />

4-IN-1 ADJUSTABLE LEVER PRIVACY/PASSAGE LATCH<br />

5” BACKSET LATCH FOR LOCKSET 33-PB9098<br />

LATCHES - DEADBOLT<br />

FIXED 2-3/8” SQUARE MORTISE DEADBOLT LATCH 33-PB9021<br />

FIXED 2-3/8” RADIUS CORNER DEADBOLT LATCH 33-PB9051<br />

FIXED 2-3/8” DIL DEADBOLT LATCH 33-PB9023<br />

FIXED 2-3/4” SQUARE MORTISE DEADBOLT LATCH 33-PB9022<br />

FIXED 2-3/4” SQUARE MORTISE DEADBOLT 1-1/8 x 2 1/4 LATCH 33-PB9057<br />

33-LSB9077 33-LSAB9077 33-LSORB9077 33-LSS9077<br />

33-LSB9078 33-LSAB9078 33-LSORB9078 33-LSBLK9078 33-LSS9078<br />

FIXED 2-3/4” RADIUS CORNER DEADBOLT LATCH 33-PB9052 33-SS9052<br />

FIXED 2-3/4” DIL DEADBOLT LATCH 33-PB9024<br />

FIXED 5” SQUARE MORTISE DEADBOLT LATCH 33-PB9099<br />

2-IN-1 ADJUSTABLE SQUARE MORTISE DEADBOLT UL/CUL 3 HOUR<br />

APPROVED<br />

2-IN-1 ADJUSTABLE SQUARE MORTISE DEADBOLT LATCH<br />

33-PB3HRDBLT 33-SS3HRDBLT<br />

33-PB9091 33-AB9091 33-ORB9091 33-BLK9091 33-SS9091<br />

2-IN-1 ADJUSTABLE RADIUS CORNER DEADBOLT LATCH 33-PB9092 33-AB9092 33-SS9092<br />

4-IN-1 ADJUSTABLE DEADBOLT LATCH<br />

* FOR USE WITH - CITATION / EQUINOX / ESSEX / OSLO / COPENHAGEN / HELSINKI / STOCKHOLM LEVERS<br />

LATCHES<br />

33-PB9097 33-AB9097 33-ORB9097 33-BLK9097 33-SS9097<br />

LOCKSETS • PAGE 3


LATCHES & STRIKES<br />

RESIDENTIAL DOME KN KNOB OB<br />

LATCHES - HANDLE SETS<br />

FIXED 2-3/8” SQUARE MORTISE KNOB PRIVACY/PASSAGE LATCH<br />

C3<br />

POLISHED<br />

BRASS<br />

C5<br />

ANTIQUE<br />

BRASS<br />

LOCKSETS • PAGE 4 ® REGISTERED TRADEMARK OF TAYMOR INDUSTRIES LTD.<br />

APRIL 2008<br />

C10B+<br />

AGED<br />

BRONZE<br />

C19<br />

MATTE<br />

BLACK<br />

C26<br />

POLISHED<br />

CHROME<br />

C32D<br />

SATIN<br />

STAINLESS<br />

STEEL<br />

33-PB9012 33-AB9012 33-ORB9012 33-SS9012<br />

FIXED 2-3/8” RADIUS CORNER KNOB PRIVACY/PASSAGE LATCH 33-PB9042 33-SS9042<br />

FIXED 2-3/8” DIL KNOB PRIVACY/PASSAGE LATCH<br />

FIXED 2-3/4” SQUARE MORTISE KNOB PRIVACY/PASSAGE LATCH<br />

33-PB9016 33-SS9016<br />

33-PB9014 33-AB9014 33-ORB9014 33-BLK9014 33-SS9014<br />

FIXED 2-3/4” RADIUS CORNER KNOB PRIVACY/PASSAGE LATCH 33-PB9044 33-SS9044<br />

FIXED 2-3/4” DIL KNOB PRIVACY/PASSAGE LATCH<br />

33-PB9018 33-SS9018<br />

FIXED 2-3/4” DIL LEVER PRIVACY/PASSAGE LATCH 33-LSB9018 33-LSS9018<br />

STRIKES<br />

STRIKE T-TYPE ADJUSTABLE TAB 1-1/8” x 2-3/4” 33-PB9101 33-ORB9101 33-SS9101<br />

STRIKE SQUARE CORNER FULL LIP ADJUSTABLE TAB 1-3/4” x 2-1/4” 33-PB9102 33-SS9102<br />

STRIKE 1/4” RADIUS CORNER FULL LIP 1-3/4” x 2-1/4” 33-PB9117<br />

STRIKE 1/4” RADIUS CORNER FULL LIP ADJUSTABLE TAB 1-3/4” x 2-1/4” 33-PB9103 33-ORB9103 33-SS9103<br />

ASA STRIKE - 1-1/2” x 4-7/8” x 3/32” 33-PB9109 33-SS9109<br />

STRIKE RECTANGLE SQUARE CORNER DEADBOLT 1-1/8” x 2-3/4” 33-PB9111 33-ORB9111 33-SS9111<br />

STRIKE RECTANGLE SQUARE CORNER DEADBOLT 1” x 2-1/4” 33-PB9112<br />

STRIKE 1/4” RADIUS CORNER DEADBOLT 1” x 2-1/4” 33-PB9113<br />

HI-SECURITY STRIKE SQUARE CORNER 1-1/8” x 2-3/4” w/2 3” SCREWS FOR DEADBOLT 33-9335 33-AB9335 33-ORB9335 33-SS9335<br />

MISCELLANEOUS<br />

HI-SECURITY STRIKE 1/4” RADIUS CORNER<br />

1-1/8” x 2-3/4” w/2 3” SCREWS FOR DEADBOLT<br />

33-9338 33-ORB9338 33-SS9338<br />

DOUBLE DUMMY FASTENING KIT FOR LEVERSETS 33-PBDDLEVKIT 33-ABDDLEVKIT 33-ORBDDLEVKIT 33-SSDDLEVKIT<br />

3” THREADED BOLT FOR DOUBLE DUMMY 33-DDBOLT<br />

COMBINATION SCREW PACK FOR LATCH/STRIKE 33-9406 33-ORB9406<br />

SCREW PACK FOR CYLINDER LOCK ASSEMBLY 33-9422<br />

SCREWS FOR 9109 ASA STRIKE 33-9407<br />

SCREW PACK FOR LOCKS 33-9421 33-9421ORB 33-9421SS<br />

SCREW PACK - SINGLE CYLINDER DEADBOLT 33-9423 33-9423SS<br />

SCREW PACK - DOUBLE CYLINDER DEADBOLT 33-9424 33-9424AB<br />

FACEPLATE FOR 4-IN-1 LATCH 33-PBPLATE 33-SCPLATE<br />

SCREW PACK FOR 4000 SERIES LEVERS 33-RSPKPB400 33-RSPKSS400<br />

GRIPSET TRIM WASHER & SCREW 33-9340PB 33-9340BLK 33-9340PC<br />

LATCH LINER FOR 1” - 1-1/8” 33-PL118

Hooray! Your file is uploaded and ready to be published.

Saved successfully!

Ooh no, something went wrong!
