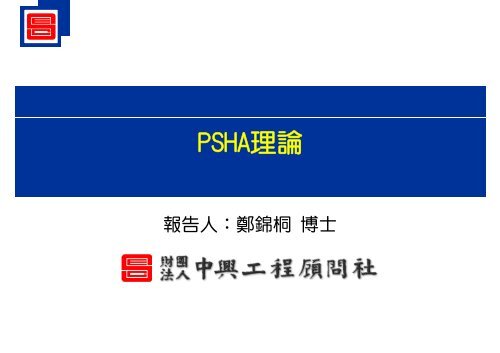

PSHA 理 論<br />
報 告 人 : 鄭 錦 桐 博 士
簡 報 大 綱<br />
• 地 震 危 害 與 風 險<br />
• What is Seismic Hazard Analysis<br />
• 地 震 危 害 度 分 析 的 不 確 定 性<br />
不 確 定 性 處 理 — 邏 輯 樹<br />
「 骰 子 」 是 甚 模 樣 <br />
• 定 值 法 VS 機 率 法<br />
定 值 法 (DSHA)<br />
• 最 保 守 的 強 地 動 值 <br />
機 率 法 (PSHA)<br />
• 設 計 地 震 對 於 工 程 成 本 的 影 響<br />
機 率 法 與 定 值 法 - 比 較 說 明<br />
• PSHA 理 論 式<br />
• 回 歸 期 年 超 越 機 率<br />
• 危 害 度 曲 線<br />
• 均 布 危 害 度 反 應 譜<br />
• 參 數 解 構
地 震 危 害 與 風 險<br />
• 地 震 危 害 (Seismic Hazard)<br />
地 震 發 生 所 造 成 的 自 然 破 壞 現 象<br />
地 振 動 Ground motion<br />
PGA, PGV, PGD, Sa, Ia<br />
斷 層 破 裂 Fault rupture<br />
液 化 Liquefaction 山 崩 Landslide 海 嘯 Tsunami<br />
地 振 動 (ground motion) 推 估 的 關 鍵 課 題 :<br />
• 工 址 可 能 遭 受 的 強 地 動 的 大 小 <br />
• 該 強 地 動 發 生 的 頻 率 多 久 發 生 一 次
What is Seismic Hazard <br />
Source<br />
+<br />
Attenuation<br />
(path)<br />
+<br />
Site<br />
=<br />
Hazard
地 震 危 害 與 風 險<br />
• 地 震 風 險 (Seismic Risk): 因 地 震 災 害 引 致 保 全 對<br />
象 破 壞 , 進 而 造 成 財 產 或 人 命 傷 亡 的 損 失 可 能 性<br />
Risk<br />
風 險<br />
= Hazard × Exposure× Vulnerability<br />
= 危 害 潛 勢 × 保 全 對 象 × 易 損 性<br />
風<br />
險<br />
控<br />
制<br />
風 險 自 留<br />
風 險 轉 移<br />
風 險 減 災<br />
風 險 避 免
工 程 上 地 震 參 數 的 決 定<br />
• 評 估 工 址 的 地 振 動 Design earthquake (response spectra)<br />
一 般 建 築 :<br />
地 震 係 數<br />
大 樓 及 重 要 結 構 物 :<br />
475 年 再 現 週 期 的 尖 峰 地 動 加 速 度 及<br />
反 應 譜 ( 有 時 尚 須 地 震 加 速 度 歷 線 )<br />
特 殊 重 要 結 構 物 :<br />
( 核 能 電 廠 及 重 要 水 壩 等 ) 最 大 可 能 地 震 的 尖 峰 地 動 加 速 度 、<br />
反 應 譜 及 地 震 加 速 度 歷 線 。<br />
( 另 須 進 行 地 震 相 關 地 質 災 害 評 估 ,<br />
包 括 : 山 崩 、 地 陷 、 海 嘯 、 砂 土 液<br />
化 及 地 盤 之 錯 動 等 。)
What is Seismic Hazard Analysis<br />
Two Components:<br />
(1) Earthquake Forecast (2) Ground-Motion<br />
Estimation<br />
Probability in time and<br />
space of all M≥5 events<br />
Experience<br />
Simulation<br />
Intensity Measure Full<br />
(PGA, Sa) Regressions<br />
waveform<br />
modeling
地 震 危 害 度 分 析 Seismic Hazard Analysis<br />
地 震 震 源 特 性 分 析 : 評 估 工 址 鄰 近 的 潛 在 地 震 震 源<br />
• 區 域 孕 震 構 造 的 地 震 活 動 度 (how often)<br />
• 活 動 斷 層 的 活 動 度<br />
• 活 動 斷 層 的 空 間 分 布 、 斷 層 面 幾 何 位 態 、 破 裂 之 機 制<br />
• 各 震 源 的 地 震 規 模 大 小 與 次 數 關 係<br />
• 地 質 學 家 與 地 震 學 家 討 論 決 定<br />
Footwall<br />
Strike<br />
Rake Angle<br />
(slip direction,<br />
sense of slip)<br />
Dip angle<br />
Hanging wall
Seismic Hazard Analysis (Cont)<br />
評 估 各 震 源 可 能 造 成 工 址 的 地 振 動 ( 規 模 、 距 離 、 場 址 條 件 )<br />
• 經 驗 法 : 採 用 強 地 動 衰 減 式<br />
• 數 值 模 擬 : 假 定 斷 層 破 裂 , 進 行 工 址 的 強 地 動 模 擬<br />
• 考 慮 地 振 動 的 不 確 定 性 ( 強 地 動 衰 減 式 的 sigma)<br />
• 考 慮 可 能 的 場 址 效 應<br />
◦1-D D site response analysis (SHAKE, RASCALS)<br />
◦ 沈 積 盆 地 與 地 形 效 應<br />
重 要 震 源 的 境 況 模 擬 ,<br />
並 選 取 適 當 之 設 計 地 震 歷 時<br />
Earthquake Source<br />
• Fault Size, Slip Distribution,<br />
Rise Time, Style-of-Faulting<br />
• Rupture Propagation<br />
Bridge<br />
Shallow Geology<br />
Site Response (100 m)<br />
• Soil Depth & Type<br />
• Wave Velocity<br />
• Non -Linearity<br />
*<br />
Wave Propagation<br />
• Crustal Velocity Structure<br />
• 3-D Sedimentary Basin<br />
• Small -Scale Heterogeneity<br />
(Wave Scattering)
地 震 危 害 度 分 析 的 不 確 定 性<br />
活 動 斷 層 活 動 性<br />
最 大 可 能 地 震 規 模<br />
• 區 域 最 大 可 能 地 震<br />
• 整 段 斷 層 的 破 裂<br />
• 分 段 斷 層 的 破 裂<br />
各 震 源 , 不 同 規 模 的 地 震 發 生 率<br />
斷 層 距 離 工 址 的 距 離<br />
• 區 域 震 源 ( 破 裂 位 態 隨 機 發 生 )<br />
• 斷 層 震 源 ( 沿 斷 層 位 態 方 向 破 裂 )
地 震 危 害 度 分 析 的 不 確 定 性<br />
強 地 動 資 料 的 離 散 性<br />
機 率<br />
機 率<br />
機 率<br />
強<br />
地<br />
動<br />
值<br />
lnZ<br />
ln(z)<br />
強<br />
地<br />
動<br />
值<br />
lnZ<br />
ln(z)<br />
m 1<br />
r<br />
m 2<br />
r 1 r 2<br />
m<br />
距 離 , log( r) 距 離 , log( r)
不 確 定 性 處 理 — 邏 輯 樹<br />
• Aleatory Variability (random)<br />
為 資 料 本 身 固 有 的 隨 機 誤 差 分 佈<br />
如 強 地 動 資 料 的 離 散 性 、 地 震 規 模 與 次 數 分 布<br />
精 確 的 資 料 處 理 來 降 低 誤 差<br />
• Epistemic Uncertainty (scientific)<br />
目 前 認 知 尚 不 足 而 存 在 的 不 確 定 性<br />
可 能 隨 科 學 研 究 的 突 破 而 減 少 其 誤 差<br />
如 : 震 源 模 式 選 擇 、 衰 減 公 式 選 擇 、 斷 層 滑 移 速 率 、 最<br />
大 地 震 規 模 、 存 疑 性 活 動 斷 層 。<br />
透 過 邏 輯 樹 (logic tree) 選 擇 可 能 的 各 參 數 可 能 的 模 式
不 確 定 性 處 理 — 邏 輯 樹<br />
• 增 加 資 料 / 認 知 , 減 少 不 確 定 性 <br />
• 有 時 , 事 實 上 未 必 如 此 …<br />
活 動 斷 層 的 活 動 度 , 眾 說 紛 紜 增 加 了 不 確 定 性<br />
新 研 究 提 供 新 的 模 式 可 能 性 , 但 無 法 否 定 舊 模 式<br />
的 錯 誤 時 。<br />
• 震 源 分 區 有 專 家 學 派<br />
• 活 動 斷 層 有 專 家 學 派<br />
• 衰 減 式 有 各 家 學 派 (ex: NGA)<br />
考 慮 各 專 家 研 究 成 果 的 可 能 性<br />
• 不 確 定 性 可 能 增 加 !
不 確 定 性 處 理 — 邏 輯 樹<br />
Sum ( weighting ) = 1<br />
美 國 PG&E 電 廠 進 行 Diablo Canyon 核 電 廠 PSHA 時 使 用 邏 輯 樹 結 構<br />
0.00156<br />
0.00234<br />
0.001008<br />
0.001512<br />
0.000324<br />
0.000486
「 骰 子 」 是 甚 模 樣 <br />
• 目 前 擲 出 骰 子 四 次 出 現 點 數<br />
3, 4, 4, 5<br />
可 瞭 解 骰 子 樣 式 可 建 立 骰 子 的 統 計 模 型 <br />
• 依 據 過 去 的 點 數 統 計 , 預 測 未 來 出 現 各 點 數<br />
的 機 率 (Aleatory)<br />
• 可 能 的 骰 子 樣 式 , 六 面 體 (Epistemic)
「 骰 子 」 是 甚 模 樣
定 值 法 VS 機 率 法<br />
• 定 值 法 Deterministic (DSHA)<br />
工 址 鄰 近 各 震 源 中 選 取 較 保 守 的 設 計 地 震<br />
• 機 率 法 Probabilistic bili (PSHA)<br />
考 慮 多 個 定 值 法 的 結 果 , 多 個 震 源 綜 合 考 慮 。<br />
考 慮 工 址 鄰 近 各 震 源 發 生 之 可 能 性 , 並 考 量 成 本 與<br />
危 害 發 生 機 率 後 , 決 定 可 接 受 的 設 計 地 震 。<br />
• 定 值 法 與 機 率 法 皆 須 要 合 適 的 強 地 動 衰 減 式 。
• 何 謂 較 保 守 的 設 計 地 震 震<br />
源 <br />
活 動 斷 層 定 義<br />
• 地 調 所 活 動 斷 層 說 明 書<br />
• 更 新 世 晚 期 ( 距 今 約 十 萬 年 )<br />
以 來 曾 經 活 動 過 , 未 來 可 能<br />
再 度 活 動 的 斷 層<br />
規 模 M W<br />
W<br />
• 斷 層 破 裂 長 度 與 規 模 關 係<br />
定 值 法 (DSHA)
定 值 法 (DSHA)<br />
• 何 謂 較 保 守 的 設 計 地 震 震 源 <br />
強 地 動 衰 減 式<br />
• 震 源 規 模 M, 距 工 址 距 離 R<br />
考 慮 衰 減 式 的 離 散 性 <br />
•50% ( 中 間 值 )<br />
•84% ( 中 間 值 +1 σ) )<br />
◦ 一 般 約 中 間 值 × 1.5 倍
定 值 法 (DSHA)<br />
• 誰 決 定 保 守 值 如 何 決 定 保 守 值 <br />
專 家 評 審 決 定<br />
業 主 (ex: 水 利 署 、 台 電 )<br />
法 規 制 訂 機 構<br />
客 觀 考 量 安 全 性 / 性 能 / 成 本<br />
•MCE, DBE, OBE<br />
• 定 值 法 決 定 的 設 計 地 震 強 地 動 值<br />
無 法 說 明 有 多 保 守 <br />
亦 無 法 可 觀 說 明 是 否 合 理
最 保 守 的 強 地 動 值<br />
• 強 地 動 值 超 越 中 間 值 (median) 兩 個 標 準 差 (2σ,<br />
2 standard deviations) 的 PGA 值 會 發 生 <br />
• 會 發 生 , 但 機 率 不 高 …<br />
•M 7 at R = 5 km<br />
Number of<br />
PGA (g)<br />
Probability<br />
σ above<br />
(How often)<br />
median<br />
0 σ 0.52 50%<br />
1 σ 0.79 16%<br />
2 σ 1.18 2.6%<br />
Peak<br />
Ground Acceleratio<br />
on (g)<br />
1<br />
0.1<br />
Sadigh et al. (1997)<br />
M6.7, Median - 1 Sigma<br />
M6.7, Median<br />
M6.7, Median + 1 Sigma<br />
Northridge Data<br />
0.01<br />
1 10 100<br />
Distance (km)
.37<br />
1.13 .63<br />
.30 >1<br />
.31<br />
.25<br />
.17 .23 1.31<br />
.55<br />
.16 .22<br />
.33<br />
.10<br />
.21<br />
.23<br />
.21<br />
.20<br />
.23 .82<br />
.13 .16<br />
.28<br />
.85<br />
.43<br />
.17<br />
.84<br />
.49<br />
.85<br />
.51<br />
.45<br />
.63<br />
.58<br />
.58<br />
.30<br />
.25<br />
.12<br />
.25<br />
.39<br />
2004 Parkfield<br />
.11<br />
.08<br />
Courtesy of N. Abrahamson
機 率 法 (PSHA)<br />
• 為 何 不 直 接 使 用 最 保 守 的 強 地 動 值 進 行 設 計 <br />
例 如 2004 美 國 Parkfield 地 震 (PGA> 1.2 g)<br />
• 因 為 採 用 最 保 守 的 強 地 動 值 不 合 理<br />
保 守 強 地 動 值 的 發 生 機 率 太 低<br />
設 計 成 本 太 高<br />
•PSHA 提 供 合 理 設 計 地 震 值<br />
兼 顧 發 生 率 與 性 能 需 求<br />
合 理 並 客 觀 評 估 各 強 地 動 值 的 發 生 率
設 計 地 震 對 於 工 程 成 本 的 影 響<br />
成<br />
本<br />
合 理 的 “g” 在 哪 裡 <br />
考 慮 細 部 地 震 A<br />
推 估 機 率 1<br />
的 強 地 動<br />
推 估 機 率 2<br />
的 強 地 動<br />
m<br />
B<br />
推 估 機 率 3<br />
的 強 地 動<br />
不 考 慮 地 震<br />
成 本 呈 線 性 增 加<br />
設 計 地 表 加 速 度 g<br />
成 本 快 速<br />
增 加<br />
合 理 推 估 : 設 計 地 表 加 速 度 每 變 化 10% = 對 成 本 有 1-2% 的 衝 擊<br />
工 程 目 標 : 利 用 PSHA 依 結 構 物 種 類 與 重 要 性 建 立 A.B 點 及 增<br />
加 的 斜 率 m 作 為 結 構 耐 震 設 計 的 選 擇
PSHA 範 例<br />
Fault 1<br />
M max =7.5<br />
Site<br />
10km<br />
20km<br />
M max =7.5 max
PSHA 範 例<br />
• 兩 斷 層 在 不 同 距 離 下 R, 與 不 同 規 模 M 下 之 發 生 率<br />
ith<br />
Number<br />
of earthq<br />
uakes w<br />
m agnitude<br />
>= M<br />
1<br />
0.1<br />
0.01<br />
0.001<br />
0.0001<br />
5.0 5.5 6.0 6.5 7.0 7.5<br />
M R Rate of Occurrence<br />
5 10 0.01249<br />
Magnitude<br />
5 15 0.0114301143<br />
5.5 10 0.01236<br />
5.5 15 0.01130<br />
6 10 0.0050700507<br />
6 15 0.00463<br />
6.5 10 0.00346<br />
65 6.5 15 0.0004000040<br />
7 10 0.00122<br />
7.5 10 0.00025<br />
Fault 1<br />
Fault 2<br />
Fault 1 Fault 2<br />
M R Rate of Occurrence<br />
5 20 0.00103<br />
5 25 0.0285302853<br />
5.5 20 0.00101<br />
5.5 25 0.02823<br />
6 20 0.0004100041<br />
6 25 0.01158<br />
6.5 20 0.00028<br />
65 6.5 25 0.0074300743<br />
7 20 0.00244<br />
7.5 20 0.00049
PSHA 範 例<br />
• 考 慮 各 震 源 (M, R) 下 的 可<br />
能 強 地 動 離 散 性<br />
Fault M R No. of<br />
Sigma<br />
PGA<br />
Rate of<br />
PGA<br />
2 7.5 20 0 0.27484 0.00010<br />
. .<br />
2 7.5 20 1 0.38614 0.00006<br />
2 7.5 20 2 0.54251 0.00001<br />
2 65 6.5 20 0 0.16694 0.0000600006<br />
Fault 2 . .<br />
2 6.5 20 1 0.26978 0.00003<br />
M R Rate of Occurrence<br />
5 20 0.00103<br />
5 25 0.02853<br />
2 6.5 20 2 0.43599 0.00001<br />
5.5 20 0.00101<br />
Fault M R No. of PGA Rate of<br />
5.5 25 Fault 0.02823 1<br />
Sigma<br />
PGA<br />
6 20 0.00041<br />
M R Rate of Occurrence<br />
6 25 0.0115801158 5 10 0.01249<br />
1 7.5 10 0 0.43310 0.00005<br />
5 15 0.01143<br />
6.5 20 0.00028<br />
. . . .<br />
5.5 10 0.01236<br />
6.5 25 0.00743<br />
1 7.5 10 1 0.60848 0.00003<br />
5.5 15 0.01130<br />
7 20 0.00244<br />
6 10 0.0050700507<br />
1 75 7.5 10 2 0.85488 0.0000100001<br />
7.5 20 0.00049<br />
6 15 0.00463<br />
6.5 10 0.00346<br />
6.5 15 0.00040<br />
7 10 0.00122<br />
7.5 10 0.00025<br />
1 6.5 10 0 0.31353 0.00068<br />
. .<br />
1 6.5 10 1 0.50668 0.00042<br />
1 6.5 10 2 0.81884 0.00010
Fault M R=r No. of<br />
Sigma<br />
PGA<br />
Rate of<br />
PGA<br />
Rate of<br />
Exceeding<br />
PGA<br />
1.3244<br />
• PGA 排 序<br />
• 總 和 各 震 源 (M, R) 下 之 發<br />
生 率 , 獲 得 累 積 的 超 越 機<br />
率 (rate of exceedance)<br />
1 7.5 10 1.5 0.7212 0.00002 0.00076<br />
1 7 10 1.5 0.6918 0.00008 0.00078<br />
1 55 5.5 10 2 06886 0.6886 0.00034<br />
00034<br />
0.0008600086<br />
1 6 15 2.5 0.6790 0.00004 0.00120<br />
1 6.5 10 1.5 0.6441 0.00023 0.00125<br />
1 6 20 3 0.6420 0.00001 0.00147<br />
1 7.5 10 1 0.6085 0.00003 0.00148<br />
2 7 20 2.5 0.6077 0.00002 0.00151<br />
1 5.5 15 2.5 0.5995 0.00010 0.00153<br />
1 5 10 2 0.5988 0.00035 0.00164<br />
1 6.5 15 2 0.5836 0.00001 0.00198<br />
1 6 10 1.5 0.5804 0.00033 0.00200<br />
1 5.5 20 3 0.5649 0.00002 0.00233<br />
1 5.5 15 2 0.4397 0.00032 0.00507<br />
2 6.5 20 2 0.4360 0.00001 0.00538<br />
1 7.5 10 0 0.4331 0.00005 0.00539<br />
2 6.5 25 2.5 0.4291 0.00007 0.00544<br />
1 5 10 15 1.5 04240 0.4240 0.00082<br />
00082<br />
0.0055100551
定 值 法 : Median, M7.5, R 10Km ⇒ 043g 0.43 回 歸 期 (Return Period) = 1/ (Rate of Exceedance)<br />
1.0E+00<br />
Rate of<br />
Ground Motion Excee edance<br />
1.0E-01<br />
1.0E-02<br />
1.0E-03<br />
1.0E-04<br />
184-Yr<br />
500-Yr<br />
1,000-Yr<br />
1.0E-05<br />
0.0 0.2 0.4 0.6 0.8 1.0 1.2<br />
PGA (g)
一 條 活 斷 層 至 少 發 生<br />
一 次 M W =7 地 震 之 機 率 <br />
M W =7<br />
Fault 1<br />
機 率 法 與 定 值 法 - 比 較 說 明<br />
M W =7<br />
兩 條 活 斷 層 至 少 發 生<br />
一 次 M W =7 地 震 之 機 率 <br />
Fault 1<br />
R=5km<br />
R=5km<br />
M W =7<br />
R=5km<br />
問 :<br />
提 示 :<br />
一 條 活 動 斷 層 與 兩 條 活 動 斷 層 對 電 廠 之<br />
投 擲 一 顆 骰 子 至 少 出 現 一 次 三 點 的 機 率 <br />
定 值 法 與 機 率 法 有 何 不 同 <br />
投 擲 兩 顆 骰 子 至 少 出 現 一 次 三 點 的 機 率 <br />
•M W 7 at R = 5 km, 中 間 值 PGA=0.52g<br />
• 定 值 法 , 分 析 結 果 相 同<br />
• 機 率 法 , 發 生 機 率 增 加
PSHA 理 論 式<br />
回 歸 期 Rt Return<br />
Period<br />
=<br />
1/ v<br />
( z<br />
)<br />
v(z) 為 場 址 強 地 動 值 Z 超 越 z 的 年 發 生 率 ( 次 /yr)<br />
N m<br />
= =<br />
i m u ⎡ r j rmax<br />
⎤<br />
v ( z<br />
) = ∑ ∑<br />
λn<br />
( m i<br />
) ⋅<br />
⎢<br />
∑<br />
Pn<br />
(<br />
R = r j m i<br />
) ⋅<br />
P<br />
(<br />
Z > z m i ,r j<br />
)<br />
= = ⎢ =<br />
⎥ ⎥ n 1 m i m 0 ⎣<br />
r j 0<br />
⎦<br />
• 共 有 N 個 震 源 n=1~N<br />
•λ n (m i ) 是 第 n 個 震 源 在 m i 規 模 區 間 的 地 震 年 發 生 率<br />
• 規 模 的 範 圍 從 最 小 規 模 m 0<br />
至 最 大 震 源 規 模 m u<br />
•P n (R=r j |m i ) 是 第 n 個 震 源 在 規 模 m i<br />
時 , 離 場 址 距 離 r j<br />
時 的 距 離 密 度 函 數<br />
•P n (Z>z|m i, r j ) 是 在 規 模 m i 以 及 距 離 r j 時 強 地 動 值 Z 超 越 z 的 機 率
Rate of Earthquakes<br />
Cumulative Rate<br />
λ(m≥m≥ i )<br />
Discretized Rate<br />
λ(m i )
Probabilistic Distribution of Distance<br />
P(R
PSHA 理 論 式<br />
• 假 設 發 生 強 地 動 值 Z 超 越 z 的 地 震 事 件 符 合 卜 桑 模 式 :<br />
P(<br />
k,<br />
t)<br />
=<br />
e<br />
−v(<br />
z)<br />
t<br />
( v(<br />
z)<br />
t)<br />
k! !<br />
•P(k,t) 為 在 t 時 間 內 , 發 生 k 次 強 地 動 Z 超 越 z 值 的 地 震 機 率<br />
•v(z) 為 造 成 場 址 強 地 動 值 Z 超 越 z 的 地 震 平 均 年 發 生 率 ;<br />
至 少 一 次 Z 超 越 z 的 機 率<br />
k<br />
P<br />
=<br />
1−<br />
e<br />
−<br />
v<br />
(<br />
z<br />
)<br />
t<br />
≈<br />
v<br />
( z<br />
)<br />
t<br />
假 設 在 t=50 年 的 結 構 物 使 用 年 限 10% = 1−<br />
e<br />
−v<br />
使 強 地 動 值 Z 超 越 z 的 機 率 P=10% 的 條 件 下<br />
v(z) =1/475( 次 /yr), 即 回 歸 期 475 年 v(<br />
z)<br />
= 1/ 475<br />
( z)50
回 歸 期 (Return Period) and<br />
年 超 越 機 率 (Probability of Exceedance )<br />
Relationship between annual frequency of<br />
exceedance/return period and probability of<br />
exceedance for different design time periods<br />
Relationship Between Return Period and<br />
Probability of Exceedance for Different<br />
Time Periods<br />
P,<br />
Probability of<br />
Return Period (T= 1/ v(z) ), Years,<br />
for Different Design Time Periods t (years)<br />
Exceedance, % 10 20 30 40 50 100<br />
1 995 1,990 2,985 3,980 4,975 9,950<br />
2 495 990 1,485 1,980 2,475 4,950<br />
5 195 390 585 780 975 1,950<br />
10 95 190 285 380 475 950<br />
20 45 90 135 180 225 450<br />
30 28 56 84 112 140 280<br />
40 20 39 59 78 98 195<br />
50 14 29 43 58 72 145<br />
60 11 22 33 44 55 110<br />
70 83 8.3 17 25 33 42 83<br />
80 6.2 12 19 25 31 62<br />
90 4.3 8.7 13 17 22 43<br />
95 3.3 6.7 10 13 17 33<br />
99 2.2 4.3 6.5 8.7 11 22<br />
99.5 1.9 3.8 5.7 7.5 9.4 19<br />
P<br />
=<br />
1−<br />
e<br />
−<br />
v<br />
(<br />
z<br />
)<br />
t
Distribution of Calculated Curves<br />
危 害 度 曲 線 Hazard Curves<br />
Southeast Arkansas
1E-005<br />
0.0 0.2 0.4 0.6 0.8 1.0 1.2<br />
PGA(g)<br />
1E+000<br />
NCU & CGS<br />
Tsengwen Dam, 1 sigma truncated, rock site<br />
曾 文 水 庫 壩 址 的<br />
1E-001<br />
PGA 危 害 度 曲 線<br />
( 中 間 值 50th)<br />
活 動 斷 層 貢 獻 長<br />
回 歸 期 Hazard<br />
bility of<br />
Excee edance e<br />
1E-002<br />
RTP=50yr<br />
1sigma 總 危 害 度 (50 th )<br />
5th5 , 95 th<br />
area 區 域 震 源 總 和<br />
Interface 隱 沒 板 塊 介 面<br />
Intraslab 隱 沒 板 塊 內 部<br />
車 籠 埔 斷 層<br />
17 車 籠 埔<br />
彰 化 斷 層<br />
18 彰 化 九 穹 坑 斷 層<br />
24BT 嘉 義 嘉 盲 斷 義 層<br />
盲 斷 層<br />
25 大 大 尖 山 觸 口 口 斷 層<br />
2627 木 屐 木 寮 屐 - 六 寮 甲 + 六 斷 層 甲 斷 層<br />
30BT 台 南 台 盲 南 斷 盲 層 斷 層<br />
32 旗 旗 山 斷 山 層<br />
RTP=475yr<br />
PGA 值<br />
可 以 相 加 <br />
v(z) ( ) 發 生 機 率 值<br />
可 以 相 加 <br />
Proba<br />
Annual<br />
1E-003<br />
1E-004<br />
0.67g<br />
RTP=2475yr<br />
RTP=3000yr
Uniform Hazard Response Spectrum<br />
均 布 危 害 度 反 應 譜<br />
5% in 50 Years<br />
10% in 100 Years<br />
1,000-yr Equal-Hazard Spectrum
參 數 解 構 (deaggregation)<br />
• 所 謂 的 參 數 解 構 (deaggregation)<br />
將 超 越 某 一 地 動 值 的 總 年 超 越 機 率 / 發 生 率 (annual<br />
exceedance probability/ rate)<br />
將 其 解 構 成 各 個 震 源 的 貢 獻 情 形 。<br />
• 解 構 成 各 規 模 區 間 與 距 離 區 間 的 危 害 度 貢 獻<br />
瞭 解 場 址 的 總 地 震 危 害 度 主 要 來 自 於 附 近 哪 些 主 要 的 震<br />
源 規 模 及 位 置 。<br />
• 地 震 境 況 模 擬 (scenario earthquake) 選 擇<br />
決 定 最 大 考 量 地 表 振 動 (maximum considered<br />
earthquake ground motion, MCE) 的 震 源 位 置<br />
或 者 藉 由 少 量 或 單 一 組 震 源 的 參 數 即 可 作 為 工 程 上 的 設<br />
計 地 震 (design earthquake) 參 考 (McGuire, 1995) 。<br />
本 研 究 採 用 兩 種 常 用 的 參 數 解 構 定 義 (Harmsen et al., 1999;<br />
Harmsen and Frankel, 2001)<br />
平 均 規 模 、 平 均 距 離 、 平 均 標 準 差 個 數 M , D 及 ε<br />
眾 數 規 模 、 眾 數 距 離 、 眾 數 標 準 差 個 數 Mˆ , Dˆ 及 εˆ
參 數 解 構 Deaggregation<br />
Sa 短 週 期 與 長 週 期<br />
Hazard 貢 獻 大 不 同<br />
( 摘 自 McGuire, 1995)
均 布 危 害 度 反 應 譜<br />
Uniform Hazard Response Spectrum
Hazard Reports<br />
• Uniform Hazard Spectra<br />
– The UHS is an envelope of the spectra from a suite of<br />
earthquakes<br />
• Standard d practice hazard report includes:<br />
– UHS at a range of return periods gives the level of the<br />
ground motion<br />
– Deaggregation at several spectral periods for each return<br />
period<br />
• identifies the controlling M,R<br />
• Good practice hazard report includes:<br />
– UHS<br />
– Deaggregation<br />
– Representative ti scenario spectra that t make up the UHS.<br />
• Conditional Mean Spectra (CMS)
PSHA 基 本 資 料 提 供 單 位<br />
• 活 動 斷 層 — 地 調 所<br />
• 地 震 目 錄 — 氣 象 局<br />
• 強 震 資 料 — 氣 象 局 、 水 庫 管 理 單 位
延 伸 參 考 資 訊<br />
•The State t of the Practice of Seismic<br />
i<br />
Hazard Analysis:From the Good to the Bad<br />
Dr. Norman A. Abrahamson<br />
Pacific Gas & Electric Company<br />
• http://nees.unr.edu/outreach/EERI_Lecture_May_2009.html<br />
• 講 義 中 附 錄 :Appendix F and G
