Công Ty TNHH TM Nhạc Việt<br />
319 ðiện Biên Phủ - Q3 - Tphcm<br />
www.MusicLand.com.VN<br />

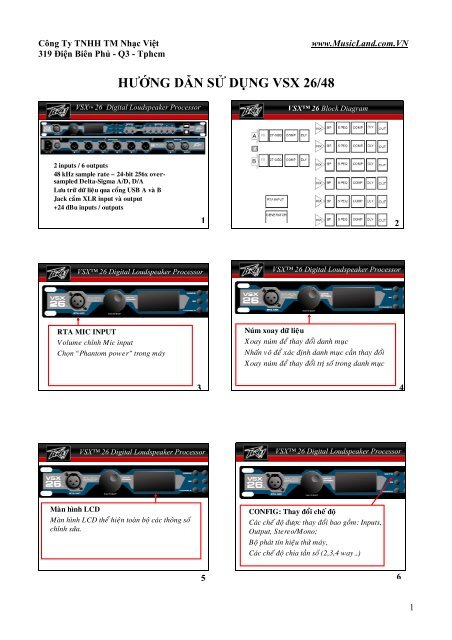

HƯỚNG DẪN SỬ DỤNG <strong>VSX</strong> <strong>26</strong>/<strong>48</strong><br />
d<br />
<strong>VSX</strong> <strong>26</strong> Digital Loudspeaker Processor<br />
<strong>VSX</strong> <strong>26</strong> Block Diagram<br />
• 2 inputs / 6 outputs<br />
• <strong>48</strong> kHz sample rate – 24-bit 256x oversampled<br />
Delta-Sigma A/D, D/A<br />
• Löu tröõ döõ lieäu qua coång USB A vaø B<br />
• Jack caém XLR input vaø output<br />
• +24 dBu inputs / outputs<br />
1 2<br />
<strong>VSX</strong> <strong>26</strong> Digital Loudspeaker Processor<br />
<strong>VSX</strong> <strong>26</strong> Digital Loudspeaker Processor<br />
RTA MIC INPUT<br />
Volume chænh Mic input<br />
Choïn “Phantom power” trong maùy<br />
• Nuùm xoay döõ lieäu<br />
• Xoay nuùm ñeå thay ñoåi danh muïc<br />
• Nhaán voâ ñeå xaùc ñònh danh muïc caàn thay ñoåi<br />
• Xoay nuùm ñeå thay ñoåi trò soá trong danh muïc<br />
3 4<br />
<strong>VSX</strong> <strong>26</strong> Digital Loudspeaker Processor<br />
<strong>VSX</strong> <strong>26</strong> Digital Loudspeaker Processor<br />
• Maøn hình LCD<br />
• Maøn hình LCD theå hieän toaøn boä caùc thoâng soá<br />
chænh söûa.<br />
• CONFIG: Thay ñoåi cheá ñoä<br />
• Caùc cheá ñoä ñöôïc thay ñoåi bao goàm: Inputs,<br />
Output, Stereo/Mono;<br />
• Boä phaùt tín hieäu thöû maùy,<br />
• Caùc cheá ñoä chia taàn soá (2,3,4 way…)<br />
5 6<br />
1
<strong>VSX</strong> <strong>26</strong> Digital Loudspeaker Processor<br />
<strong>VSX</strong> <strong>26</strong> Digital Loudspeaker Processor<br />
• EQ: Thay ñoåi caùc thoâng soá cuûa boä Equalizer<br />
• Loaïi EQ: Graphic, Parametric, CD Horn…<br />
• Caùc thoâng soá cuûa EQ<br />
• DYNAMICS:<br />
• Thay ñoåi caùc cheá ñoä Compressor / limiters<br />
7 8<br />
<strong>VSX</strong> <strong>26</strong> Digital Loudspeaker Processor<br />
<strong>VSX</strong> <strong>26</strong> Digital Loudspeaker Processor<br />
• XOVER: Thay ñoåi caùc thoâng soá cuûa crossover<br />
bao goàm<br />
• Taàn soá caét (Hz),<br />
• Möùc ñoä caét (12,18,24,<strong>48</strong> dB),<br />
• DELAY + Polarity<br />
• Thay ñoåi ñoä treã cuûa input / output<br />
• Ñaûo cöïc input / output<br />
9 10<br />
<strong>VSX</strong> <strong>26</strong> Digital Loudspeaker Processor<br />
<strong>VSX</strong> <strong>26</strong> Digital Loudspeaker Processor<br />
• TOOLS:<br />
• Löu döõ lieäu töø maùy vaøo USB vaø ngöôïc laïi.<br />
• Input/Output Monitoring:<br />
• LEDs : ñeøn theå hieän tình traïng töøng keânh<br />
• Nuùt Mute : Ngaét töøng keânh<br />
• Tín hieäu ñeøn LED theå hieän<br />
Xanh : Bình thöôøng<br />
Vaøng : + 18 dB : Chuù yù<br />
Ñoû : +20 dBu, Quaù taûi<br />
11 12<br />
2
<strong>VSX</strong> <strong>26</strong> Digital Loudspeaker Processor<br />
Setup/Configuration Screen<br />
• Xoay nuùm ñeå choïn<br />
thoâng soá, nhaán voâ ñeå<br />
choïn, xoay tieáp ñeå<br />
thay ñoåi thoâng soá<br />
• Coång USB :<br />
• Ñöa döõ lieäu töø USB vaøo maùy<br />
• Ñöa döõ lieäu töø maùy vaøo USB<br />
13<br />
A & B INPUTS:<br />
Input sensitivity thay ñoåi –10 dBV / +4 dBV inputs.<br />
•+4 dB : Duøng khi söû duïng vôùi heä thoáng aâm thanh<br />
chuyeân nghieäp (bình thöôøng neân ñeå cheá ñoä naøy)<br />
•-10 dB : Neáu ñöa tín hieäu töø CD tröïc tieáp vaøo maùy,<br />
duøng cheá ñoä naøy (duøng trong daøn Hifi)<br />
• Mute.<br />
• Analog/digital<br />
Choïn cheá ñoä beân<br />
phaàn input A<br />
Setup/Configuration Screen<br />
• Choïn cheá ñoä giöõa<br />
Stereo / Mono.<br />
• Chæ aûnh höôûng ôû input<br />
A/B<br />
• Khoâng aûnh höôûng ôû<br />
phaàn output<br />
Stereo/Mono<br />
•Level Thay ñoåi headroom töø 0 dB ñeán –100 dB<br />
•Neân ñeå 0 dB<br />
•Trim thay ñoåi töø –6 dB ñeán +6 dB, thay ñoåi sao cho<br />
phuø hôïp vôùi heä thoáng.<br />
•Muoán thoaùt ra, xoay nuùm ñeán DONE roài nhaán hoaëc<br />
nhaán Setup<br />
•Khi ñeå cheá ñoä Stereo, chænh ôû beân A seõ cho<br />
töông öùng ôû beân B<br />
•Khi ñeå cheá ñoä mono, 2 beân hoaøn toaøn ñoäc laäp<br />
15 16<br />
Mic Settings<br />
Signal Generator<br />
Thay ñoåi boä phaùt<br />
tín hieäu thöû maùy.<br />
Pink, White, Sine<br />
•Chænh Gain cho Micro (gaén voâ tröôùc maùy)<br />
•Baät cheá ñoä phantom power cho micro neáu<br />
caàn thieát<br />
Khi choïn Sine, coù theå thay ñoåi taàn soá töø 20 Hz ñeán 20<br />
kHz.<br />
Thay ñoåi ñoä lôùn cuûa tín hieäu thöû maùy baèng dB<br />
In/Out : Môû / taét boä phaùt<br />
Nhaán vaøo DONE ñeå thoaùt khoûi maøn hình.<br />
17 18<br />
3
Matrix Screen<br />
Setup/Configuration Screen<br />
• Ma traän<br />
• Input / Output<br />
• 8 cheá ñoä caøi saün<br />
cuûa PEAVEY<br />
Tín hieäu töø input A (hoaëc B) seõ ñi ra coång<br />
naøo (Coång 1,2,3,4,5,6 )<br />
Daáu + laø coù<br />
Haøng ngang : Input<br />
Haøng doïc : Output<br />
Config : Thay ñoåi 1 trong 8 cheá ñoä<br />
Type : Loaïi crossover<br />
F12 : taàn soá chia giöõa coång 1, coång 2<br />
F23 : taàn soá chia giöõa coång 2, coång 3<br />
F45 : taàn soá chia giöõa coång 4, coång 5<br />
F56 : taàn soá chia giöõa coång 5, coång 6<br />
19 20<br />
OUTPUT 1-6:<br />
Ñieàu chænh ñoä lôùn cuûa phaàn output<br />
(töøng output coù ñoä lôùn rieâng)<br />
Nhaán done ñeå thoaùt<br />
• Choïn Input hay Output<br />
treân ñænh maøn hình<br />
• Xoay nuùm, ñeán phaàn<br />
naøo öng yù thì nhaán nuùm<br />
<br />
<br />
<br />
<br />
<br />
INPUT EQ Screen<br />
A/B/1/2/3/4/5/6 : Choïn input AB, hay Output<br />
123456.<br />
IN : Môû EQ<br />
Choïn slope : 1/3, 1/6, 1 Oct: Möùc ñoä aûnh höôûng<br />
cuûa töøng taàn soá.<br />
Freq : Taàn soá<br />
Lvl : AÂm löôïng<br />
21 22<br />
OUTPUT EQ Screen<br />
EQ Screen: EQ Type<br />
OUTPUT EQ<br />
Choïn töø 1 ñeán 6.<br />
FILTER:<br />
Coù 5 EQ trong töøng<br />
Output.<br />
TYPE: Kieåu EQ : Parametric, Notch, Allpass1,<br />
Allpass2, Horn EQ, LPF-6, LPF-12, HPF-6, HPF-<br />
12, Low Shelf, High Shelf vaø Bandpass.<br />
Tuøy theo töøng kieåu, seõ coù caùc thoâng soá khaùc nhau<br />
treân maøn hình<br />
• Parametric: Frequency,<br />
BandWidth (in oct), Level<br />
• Notch: Frequency, BW<br />
(in oct). Notch has a<br />
fixed attenuation on<br />
minus infinity and the<br />
BW is defined 3 dB from unity.<br />
• All Pass1: Frequency<br />
• All Pass2: Frequency vaø Bandwidth<br />
• Horn EQ: Frequency vaø Level<br />
• LPF6 and HPF6: Frequency<br />
• LPF12 and HPF12: Frequency vaø Q<br />
• Low and High Shelf: Frequency vaø Level<br />
• Bandpass: Center Frequency vaø Bandwidth<br />
23 24<br />
4
<strong>VSX</strong> Filter Types<br />
<strong>VSX</strong> Filter Types<br />
Parametric<br />
NOTCH<br />
25 <strong>26</strong><br />
<strong>VSX</strong> Filter Types<br />
<strong>VSX</strong> Filter Types<br />
27 28<br />
<strong>VSX</strong> Filter Types<br />
<strong>VSX</strong> Filter Types<br />
29 30<br />
5
DYNAMIC : COMP, LIMITER<br />
Dynamics Screen: Threshold<br />
Choïn A,B,1,2,3,4,5,6 treân ñænh maøn hình<br />
Threshold : ngöôõng neùn<br />
Töø –76 dBu ñeán +24 dBu.<br />
Dynamics ôû phaàn INPUT A,B coù theå keát hôïp vôùi<br />
nhau trong phaàn Setup/Configuration .<br />
Neân söû duïng Dynamic (Compressor, Limiter) ñeå<br />
baûo veä loa trong tröôøng hôïp tín hieäu bò quaù taûi.<br />
Xaùc ñònh möùc tín hieäu lôùn ñeán möùc naøo thì bò neùn<br />
Khi tín hieäu nhoû hôn ngöôõng, tín hieäu seõ khoâng bò aûnh<br />
höôûng gì<br />
Khi vöôït quùa ngöôõng cho pheùp, tín hieäu seõ bò neùn<br />
theo<br />
31<br />
tæ leä ñöôïc xaùc ñònh bôûi Ratio<br />
32<br />
Dynamics Screen: Ratio<br />
Dynamics Screen: Attack:<br />
• A TTACK<br />
• RA TIO : Xaùc ñònh tín hieäu seõ bò neùn theo tæ<br />
leä naøo<br />
• 1:1 : vaøo 1, ra 1 (khoâng neùn)<br />
• 4:1 : vaøo 4, ra 1 (neùn töông ñoái).<br />
• 10:1 : vaøo 10, ra 1 neân choïn<br />
• Khoaûng thôøi gian töø luùc tín hieäu vuôït quùa ngöôõng<br />
cho pheùp seõ baét ñaàu bò neùn.<br />
• Neân choïn töø 50 ñeán 100 ms<br />
33 34<br />
• RELEASE:<br />
• Thôøi gian comp<br />
• coù hieäu löïc<br />
• Neân laø Atack x 5 hoaëc 10<br />
Dynamics Screen: Release,Gain<br />
• GAIN:<br />
• Taêng gain ñeå laáy laïi khoaûng maát do comp<br />
• IN/OUT:<br />
• IN : coù Comp,<br />
• Out : boû Comp<br />
<strong>Crossover</strong> Screen<br />
• -Caùc keânh ngoõ ra seõ ñöôïc hieån thò treân maøn<br />
hình<br />
-Khi baïn muoán choïn cheá ñoä way cho thieát bò<br />
baïn nhaán x-over vaø duøng nuùm xoay ñeå choïn<br />
cheá ñoä 2 way,3 way hoaëc 4.<br />
• -Sau khi baïn xoay nuùm ñeã choïn vaø ñieàu chænh<br />
thoâng soá cuûa parameters.<br />
• -Caùc thoâng soá chænh crossover seõ ñöôïc hieån<br />
thò treân maøn hình.<br />
• -2 maët caét nghieân cuûa daïng soùng hieån thò taàn<br />
soá caét thaáp hay cao hôn chuùt. Maët caét cuûa<br />
daïng soùng hình phaúng theå hieän taàn soá caét cao.<br />
- maët caét nôi giao nhau cuûa 2 daïng soùng hieån<br />
thò taàn soá caét cuûa crossover.<br />
35 36<br />
6
<strong>Crossover</strong> Screen: Type<br />
<strong>Crossover</strong> Screen: Type<br />
• Goàm caùc kieåu caét :<br />
• Flat : Khoâng caét<br />
• Butterworth 6, 12, 18, 24,<br />
30, 36, 42, and <strong>48</strong> dB/oct.;<br />
• Bessell 12, 18, 24, 30, 36,<br />
42 and <strong>48</strong> dB/oct;<br />
• Linkwitz-Riley 12, 24, 36<br />
and <strong>48</strong> dB/oct.<br />
• Coù theå choïn baát kyø theo yù<br />
thích !<br />
37 38<br />
<strong>Crossover</strong> Screen: Frequency<br />
<strong>Crossover</strong> Screen: Level<br />
• Taàn soá thay ñoåi 1 Hz cho moãi naác xoay<br />
• Thay ñoå töø 20 Hz ñeán 20kHz.<br />
• Thay ñoåi cöôøng ñoä aâm thanh töø -15 dB ñeán<br />
+ 15 dB<br />
39 40<br />
Delay Screen<br />
Delay Screen<br />
IN/OUT:<br />
IN : Coù taùc duïng<br />
OUT : BYPASS<br />
NORM/REVERSE:<br />
Ñaûo cöïc tín hieäu<br />
41 42<br />
7
• DELAY:<br />
• Choïn delay ôû ngoõ input<br />
hoaëc output.<br />
• Ñôn vò tính<br />
milliseconds, feet vaø<br />
meters .<br />
• Input : Thay ñoåi trong<br />
khoaûng 340 ms, 379.09<br />
feet vaø<br />
115.59 meters.<br />
• Neáu coäng theâm Output<br />
delay : 680 ms, 758.18<br />
feet and 231.18 meters<br />
Delay Screen<br />
• LÖU (save)<br />
• Löu vaøo USB<br />
• Ñoïc laïi nhöõng gì<br />
• ñaõ löu(Load)<br />
Tools<br />
• Ñoïc laïi nhöõng chöông trình coá ñònh trong maùy<br />
43 44<br />
Tools<br />
Tools<br />
• NAME:<br />
• Ñaët teân<br />
• Ok:<br />
• Nhaán OK ñeå löu<br />
• LOAD PRESET:<br />
• Choïn chöông trình<br />
• ñaõ löu<br />
•<br />
• Nhaán OK ñeå laáy ra.<br />
45 46<br />
INSTALLING SOFTWARE UPDATES:<br />
<strong>VSX</strong> <strong>26</strong> SPECIFICATIONS<br />
• -Nhaán vaø döõ nuùt xoay naøy khi thieát bò ñang môû.<br />
• -Caém USB vaøo ngoõ memory ñeå keát noái vôùi maùy vi tính.<br />
• -<strong>VSX</strong> <strong>26</strong> seõ tìm file maø baïn muoán tím kieám trong maùy<br />
vaø noù seõ hieån thò treân maøn hình.<br />
• -Choïn nhöõng chöùc naêng hay chöông trình maø baïn<br />
mong muoán ñang hieån thò ôû maøn hình vaø duøng nuùt xoay<br />
ñeå choïn.<br />
-<strong>VSX</strong> <strong>26</strong> seõ töï ñoäng chaïy caùc file khi maø baïn muoán laáy<br />
caùc file ñoù ra töø caùc foder.<br />
47 <strong>48</strong><br />
8
CÁCH SET THIẾT BỊ<br />
CROSSOVER DIGITAL <strong>VSX</strong><strong>26</strong>/<strong>VSX</strong><strong>48</strong><br />
1/Chức năng:<br />
<strong>VSX</strong><strong>26</strong> hoặc <strong>VSX</strong><strong>48</strong> là bộ chia tần số tín hiệu âm thanh gồm các chế ñộ:<br />
2way stereo, 3way stereo, 4 way ,5way……<br />
2/Cách sử dụng:<br />
a/ ðấu nối dây tín hiệu:<br />
-Tín hiệu âm thanh L- R, ñưa vào 2 ngõ input A&B ( jack canon cái ở mặt sau<br />
của thiết bị.<br />
- Tín hiệu output 1,2,3,4,5,6… ñược lấy ra ñưa xuống amply low-mid-high nếu set<br />
3ways, hoặc xuống amply low-high nếu set 2ways …..<br />
b/ Cân chỉnh : có 2 cách setup crossover <strong>VSX</strong><br />
- Nạp Preset ( Cài ñặt của nhà sản xuất thiết kế cho từng series loa ).<br />
- Set tay ( set theo cảm nhận chủ quan).<br />
• Nạp Preset của nhà sản xuất: bạn có thể nạp trực tiếp bằng máy tính hoặc bằng<br />
USB<br />
Tools<br />
• LOAD PRESET:<br />
• Choïn chöông trình<br />
• ñaõ löu<br />
•<br />
• Nhaán OK ñeå laáy ra.<br />
*Set tay:<br />
Setup/Configuration Screen<br />
<strong>Crossover</strong> Screen: Frequency<br />
• 8 cheá ñoä caøi saün<br />
cuûa PEAVEY<br />
Config : Thay ñoåi 1 trong 8 cheá ñoä<br />
Type : Loaïi crossover<br />
F12 : taàn soá chia giöõa coång 1, coång 2<br />
F23 : taàn soá chia giöõa coång 2, coång 3<br />
F45 : taàn soá chia giöõa coång 4, coång 5<br />
F56 : taàn soá chia giöõa coång 5, coång 6<br />
• Taàn soá thay ñoåi 1 Hz cho moãi naác xoay<br />
• Thay ñoå töø 20 Hz ñeán 20kHz.<br />
9
<strong>Crossover</strong> Screen: Level<br />
INPUT EQ Screen<br />
• Choïn Input hay Output<br />
treân ñænh maøn hình<br />
• Xoay nuùm, ñeán phaàn<br />
naøo öng yù thì nhaán nuùm<br />
• Thay ñoåi cöôøng ñoä aâm thanh töø -15 dB ñeán<br />
+ 15 dB<br />
<br />
<br />
<br />
<br />
<br />
A/B/1/2/3/4/5/6 : Choïn input AB, hay Output<br />
123456.<br />
IN : Môû EQ<br />
Choïn slope : 1/3, 1/6, 1 Oct: Möùc ñoä aûnh höôûng<br />
cuûa töøng taàn soá.<br />
Freq : Taàn soá<br />
Lvl : AÂm löôïng<br />
OUTPUT 1-6:<br />
EQ Screen: EQ Type<br />
Ñieàu chænh ñoä lôùn cuûa phaàn output<br />
(töøng output coù ñoä lôùn rieâng)<br />
Nhaán done ñeå thoaùt<br />
• Parametric: Frequency,<br />
BandWidth (in oct), Level<br />
• Notch: Frequency, BW<br />
(in oct). Notch has a<br />
fixed attenuation on<br />
minus infinity and the<br />
BW is defined 3 dB from unity.<br />
• All Pass1: Frequency<br />
• All Pass2: Frequency vaø Bandwidth<br />
• Horn EQ: Frequency vaø Level<br />
• LPF6 and HPF6: Frequency<br />
• LPF12 and HPF12: Frequency vaø Q<br />
• Low and High Shelf: Frequency vaø Level<br />
• Bandpass: Center Frequency vaø Bandwidth<br />
OUTPUT EQ<br />
Choïn töø 1 ñeán 6.<br />
FILTER:<br />
Coù 5 EQ trong töøng<br />
Output.<br />
OUTPUT EQ Screen<br />
TYPE: Kieåu EQ : Parametric, Notch, Allpass1,<br />
Allpass2, Horn EQ, LPF-6, LPF-12, HPF-6, HPF-<br />
12, Low Shelf, High Shelf vaø Bandpass.<br />
Tuøy theo töøng kieåu, seõ coù caùc thoâng soá khaùc nhau<br />
treân maøn hình<br />
• LÖU (save)<br />
• Löu vaøo USB<br />
• Ñoïc laïi nhöõng gì<br />
• ñaõ löu(Load)<br />
Tools<br />
• Ñoïc laïi nhöõng chöông trình coá ñònh trong maùy<br />
Tools<br />
• NAME:<br />
• Ñaët teân<br />
• Ok:<br />
• Nhaán OK ñeå löu<br />
10
