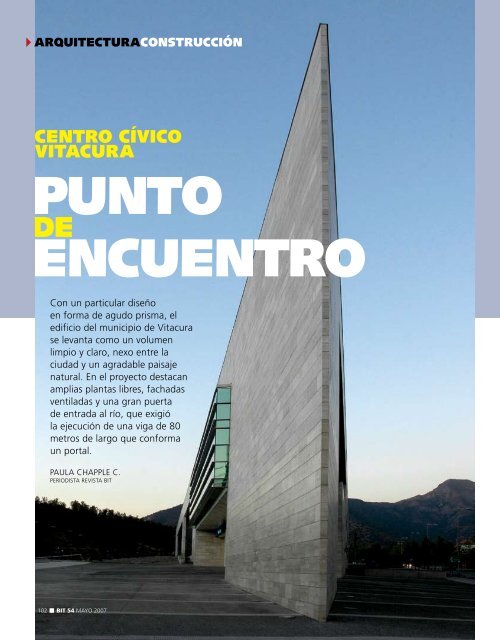

arquitecturaconstrucción<br />
Centro Cívico<br />
Vitacura<br />
<strong>Punto</strong><br />
de<br />
<strong>encuentro</strong><br />
Con un particular diseño<br />
en forma de agudo prisma, el<br />
edificio del municipio de Vitacura<br />
se levanta como un volumen<br />
limpio y claro, nexo entre la<br />
ciudad y un agradable paisaje<br />
natural. En el proyecto destacan<br />
amplias plantas libres, fachadas<br />
ventiladas y una gran puerta<br />
de entrada al río, que exigió<br />
la ejecución de una viga de 80<br />
metros de largo que conforma<br />
un portal.<br />
Paula Chapple C.<br />
Periodista Revista BiT<br />
102 • BIT 54 MAYO 2007
La ubicación es privilegiada. El edificio<br />
de la Municipalidad de Vitacura se alza como<br />
un imponente vínculo entre la ciudad, el río Mapocho y el parque,<br />
rodeado de una atrayente área verde. El proyecto con su particular<br />
diseño en forma de escuadra no deja a nadie indiferente, una concepción<br />
que generó múltiples retos constructivos, sin margen para<br />
faenas repetitivas. Pero hay más, porque su cercanía con el río Mapocho<br />
y la existencia de drenes obligaron a mejorar el suelo erosionado.<br />
La obra presenta elementos interesantes en materia de gestión,<br />
ejecución y diseño.<br />
Saque número<br />
No se asuste. Los que tuvieron que sacar número para ser atendidos<br />
por las autoridades comunales fueron las 75 oficinas de arquitectos<br />
que presentaron propuestas de diseño para el edificio de la Municipalidad<br />
de Vitacura. El trámite comenzó en 1992, cuando la administración<br />
comunal estaba bastante dispersa con 17 oficinas ubicadas<br />
en distintos lugares del municipio complicando severamente la<br />
atención de los vecinos. No se podía seguir esperando, había que<br />
construir un centro cívico que concentrara todas las dependencias<br />
municipales y servicios públicos.<br />
En 1997 se llamó a un concurso público, y hubo que hacer fila a<br />
causa de la alta cantidad de propuestas recibidas. No es para menos.<br />
Ficha Técnica<br />
Los primeros pisos del nuevo<br />
Centro Cívico de Vitacura<br />
quedaron para uso exclusivo de<br />
los vecinos.<br />
Mandante: Municipalidad de Vitacura<br />
Arquitecto: Iglesis Prat Arquitectos. Jorge Iglesis Guillard,<br />
Leopoldo Prat Vargas<br />
Empresa constructora: Echeverría Izquierdo<br />
Ingeniero calculista: René Lagos y Asociados Ingenieros Civiles<br />
Localización: Avenida Bicentenario 3.800. Vitacura<br />
Superficie Total Construida: 22.000 m 2<br />
Oficinas: 12 mil metros cuadrados.<br />
Trabajan: 400 personas<br />
Población flotante diaria: 1.500 personas<br />
Costo: $7.500 millones<br />
Las áreas verdes que rodean el establecimiento<br />
correspondientes al Parque Bicentenario.<br />
BIT 54 MAYO 2007 • 103
arquitecturaconstrucción<br />
El edificio se encuentra en un sector del Parque<br />
Bicentenario entre las calles O´Brien y Alonso de<br />
Córdova, ocupando una superficie no superior a una<br />
hectárea y emplazándose en sentido oriente-poniente<br />
paralelo a la Avenida Bicentenario.<br />
“Es un lugar realmente espectacular que debía<br />
recuperarse, y a su vez dar un corazón a<br />
una comuna que tenía su administración<br />
completamente repartida”, indicó Jorge Iglesis,<br />
arquitecto de Iglesis y Prat, profesionales<br />
ganadores del concurso público.<br />
Pero nada es fácil, porque antes de la adjudicación<br />
hubo manifestaciones contrarias<br />
al proyecto. “Cuando se iba a realizar la licitación<br />
hubo protestas de ecologistas porque<br />
el edificio se emplazaba en un área<br />
verde, aduciendo que no se podía intervenir<br />
el parque para construir el edificio. Entonces,<br />
hicimos las gestiones para desafectar<br />
el área y empezar con las obras”,<br />
recuerda, Pamela Ortíz, la arquitecta jefe de<br />
la Secretaría de Planificación (Secpla) del<br />
municipio de Vitacura.<br />
Tras superar estos primeros inconvenientes,<br />
se abrió la carpeta que contenía el proyecto<br />
original elaborado hace 5 años, en el<br />
cual la planta municipal incluía unidades que<br />
ya habían dejado de funcionar. “Se adaptó<br />
ese anteproyecto a las necesidades actuales.<br />
De esta forma, y manteniendo la misma estructura<br />
del edificio y el diseño ganador, tuvimos<br />
que modificar el interior en la planimetría<br />
base”, indica Ortíz. Finalmente, en<br />
2003 se adjudicó a la empresa constructora<br />
Echeverría Izquierdo la ejecución del proyecto<br />
con plazo de entrega de 14 meses.<br />
La base<br />
La fundación del proyecto ofreció aspectos<br />
técnicos destacables. Existía un dren, que<br />
hasta hoy capta aguas para consumo, construido<br />
en 1930 por Aguas Andinas justo en<br />
el terreno destinado para la edificación. En<br />
ese momento la decisión conjunta del mecánico<br />
de suelo y del calculista consistió en<br />
efectuar un mejoramiento de terreno sobre<br />
el desagüe. “Como éste no se podía eliminar,<br />
porque ya era un cauce casi natural de<br />
agua de siete metros de profundidad, la decisión<br />
fue descubrirlo y hacerlo de nuevo”,<br />
señala el ingeniero calculista René Lagos.<br />
El desagüe se reconstruyó con las técnicas<br />
actuales (geotextil y bolones), para después<br />
realizar un mejoramiento de suelo de alta<br />
densidad para fundar el edificio. Con el objetivo<br />
de evitar posibles inundaciones con<br />
futuras crecidas del río, se estudió el eje hidráulico<br />
del Mapocho de los últimos 100<br />
años y en base a esta evaluación se fundó la<br />
estructura, por lo que el desagüe no debería<br />
tener problemas en contener grandes torrentes.<br />
“Esta faena atrasó en 15 días el programa,<br />
porque no estaba considerado en la<br />
propuesta que debíamos hacer de nuevo el<br />
dren”, señala Yerko Vera, ingeniero de la<br />
oficina técnica de Echeverría Izquierdo.<br />
El tema sigue porque para la fundación se<br />
debió retirar parte del relleno original que se<br />
encontraba sumamente disperso. Además,<br />
se colocó material de otras obras para elevar<br />
la altura del suelo. “En caso contrario, el<br />
edificio quedaba hundido con respecto al<br />
nivel de calle, y con serio riesgo de fisurarse<br />
por la inestabilidad del suelo inicial”, expresó<br />
Benetti.<br />
Plantas libres y<br />
funcionalidad<br />
Con la base resuelta había que avanzar en la<br />
ejecución del edificio, un tema no menor si<br />
consideramos que el centro cívico constituye<br />
104 • BIT 54 MAYO 2007
una planta libre, con una estructura basada<br />
en losas y vigas con escasos pilares. Es una<br />
arquitectura limpia y moderna, donde las<br />
columnas tubulares de hormigón a la vista<br />
no entorpecen el libre tránsito, ni generan<br />
contaminación visual. “La particularidad de<br />
la ejecución del edificio consiste en que no<br />
existen las faenas repetitivas, todos los metros<br />
cuadrados son distintos, con desnivel,<br />
provocando que los rendimientos sean menores<br />
a los habituales en una edificación estándar.<br />
No se repiten las geometrías, es una<br />
construcción en esquina y luego toma otra<br />
forma, ordenada y octogonal, difícil de llevarla<br />
a la práctica de manera convencional y<br />
repetitiva”, afirma Leonardo Benetti, ingeniero<br />
administrador de Echeverría Izquierdo.<br />
El análisis del profesional se entiende plenamente<br />
porque la arquitectura del edificio<br />
sale de lo común con su forma triangular, e<br />
interiormente cuenta con espacios de dobles<br />
y triples alturas. “Es un edificio especial,<br />
constructivamente distinto al resto que presenta<br />
una planta repetitiva, es decir, edificios<br />
cuadrados y simétricos en sus formas”,<br />
ejemplifica Benetti.<br />
Para las dobles y triples alturas se debió<br />
ocupar un sistema de torres para lograr elevaciones<br />
de hasta 7 metros, estas alturas se<br />
daban en tres sectores del edificio: Auditorio,<br />
hall de acceso por calle O’Brien y la al-<br />
caldía. Éstas servían para hacer el moldaje<br />
de losa y además en estas plataformas se<br />
debía apoyar el moldaje para muros, vigas y<br />
pilares.<br />
El piso del auditorio presentaba pendiente,<br />
por lo tanto era más lento el armado de<br />
las torres. “El sector de la cuarta altura es la<br />
viga de hormigón de casi 2 metros de alto<br />
ubicado en la parte superior del muro cortina<br />
junto a la escalera de hormigón visto.<br />
Para esta viga también se ocuparon torres<br />
debido a su altura –12 metros– y por el peso<br />
del hormigón fresco”, afirma Yerko Vera.<br />
Por otra parte, el edificio plantea dos fachadas<br />
muy marcadas, hacia la ciudad y al<br />
parque. “Quisimos hacer un edificio que<br />
permaneciera en el tiempo y envejeciera con<br />
dignidad. Para ello se revistió completamente<br />
de mármol travertino sin pulir, garantizando<br />
una vejez noble”, asegura Iglesis.<br />
Este mármol cortado y producido en Chile<br />
rompe con la tendencia de la aplicación de<br />
materiales importados. En el proyecto de Vitacura,<br />
el mármol natural se instaló en grandes<br />
módulos bajo el sistema de “fachada<br />
ventilada”, que no se adhiere al hormigón<br />
sino que se sujeta por medios mecánicos,<br />
ensamblado en soportes de acero inoxidable<br />
y completamente independiente a la fachada.<br />
“De esta forma, se desplaza aire entre el<br />
mármol y el muro de hormigón, facilitando<br />
La construcción permite que el parque fluya en forma continua a través de la plaza cívica,<br />
desde la cual se accede al interior en distintos niveles.<br />
BIT 54 MAYO 2007 • 105
arquitecturaconstrucción<br />
En el proyecto destaca una viga de<br />
80 m de longitud. En su montaje se<br />
emplearon gigantescos gatos<br />
hidráulicos y dos grúas de 250<br />
toneladas.<br />
dientes pero que estéticamente se observan<br />
como un solo edificio. Para una rápida ejecución,<br />
se aprovechó esta distribución para<br />
avanzar la obra en frentes independientes.<br />
Cada área tenía un profesional de terreno,<br />
un jefe de obras y capataces con su cuadrilla.<br />
Así, se pudo desarrollar en forma simultánea<br />
cinco construcciones. Las zonas correspondían<br />
a la Alcaldía, la Dirección de<br />
Obras Municipales (DOM), el Secpla, el hall<br />
de acceso y el auditorio.<br />
El proyecto destaca por su longitud, 200<br />
metros, un elemento que obliga a medidas<br />
especiales para establecer un eficiente siste-<br />
la ventilación y permitiendo el cambio de<br />
una pieza con facilidad en caso de algún<br />
quiebre”, señala Iglesis. Además, se aplicó<br />
un recubrimiento antigrafiti al primer piso.<br />
El proyecto que presenta una serie de accesos<br />
hacia el parque genera un espacio de<br />
transición con una especie de gran zaguán;<br />
hacia lo urbano se aprecian vías e ingresos<br />
controlados y en su interior dispone de plantas<br />
libres y flexibles con amplia libertad de<br />
usos.<br />
Para lograr pisos despejados, el proyecto<br />
se dividió en cinco cuerpos por medio de<br />
juntas de dilatación, estructuras indepenma<br />
sísmico. “Se definió hacer doble muro<br />
quedando un sistema tipo machihembrado.<br />
En las uniones se colocaron fuelles de juntas<br />
de dilatación cada 40 metros, las que en el<br />
piso son de aluminio y de goma en forma de<br />
acordeón en los laterales y en el cielo”, afirma<br />
Vera.<br />
Otro requisito del proyecto consistió en<br />
priorizar plantas totalmente libres, prácticamente<br />
sin columnas, para facilitar la distribución<br />
de los espacios de arquitectura y sus futuras<br />
transformaciones.“En el proyecto<br />
privilegiamos al usuario y entregamos a la circulación<br />
de los vecinos las escaleras que dan<br />
hacia la plaza y el parque, para que disfrutaran<br />
de esa vista, una fachada abierta y transparente<br />
y que además muestra toda la actividad<br />
de la Municipalidad”, sostiene Iglesis.<br />
Ante este reto se buscó disminuir al máximo<br />
los elementos estructurales, en particular<br />
los muros interiores. Por ello, “se utilizaron<br />
pilares y losas planas sin vigas, cuidando que<br />
cada uno de estos módulos tuviera dos núcleos<br />
de circulaciones verticales en sus interiores,<br />
los que darían a la estructura la estabilidad<br />
lateral frente a carga sísmica”,<br />
expresa Lagos.<br />
Las plantas libres igualmente deben incluir<br />
ascensores y escaleras. Estas últimas se fraccionaron<br />
para disminuir al mínimo su protagonismo<br />
distribuyéndolas entre los módulos.<br />
La recreación del atrio como un nuevo<br />
patio-plaza y del parrón a una nueva<br />
escala, conformado por grandes vigas,<br />
son una reinterpretación de tipologías<br />
arquitectónicas de valle central de Chile.<br />
106 • BIT 54 MAYO 2007
El edificio se dividió en varios módulos<br />
para hacer plantas libres.<br />
Así, en los extremos de cada planta existen<br />
circulaciones verticales con muros que concentran<br />
la carga sísmica. Se utilizaron losas<br />
tradicionales y la estructura es en base a pilares<br />
y vigas en los extremos del edificio.<br />
De esta manera se concretó la idea original,<br />
en donde los primeros pisos concentraran<br />
los servicios a la comunidad con la mayor<br />
carga de circulaciones y en las plantas<br />
superiores las unidades asesoras.<br />
La plaza cívica<br />
Cuando se llamó a concurso, se trataba de<br />
un sitio baldío de 32 hectáreas y el edificio<br />
podía emplazarse en cualquier parte de<br />
esta extensión, “pero la decisión de colocarlo<br />
entre el parque y la ciudad resultó<br />
trascendental para la adjudicación. Diseñamos<br />
una puerta, un umbral de ingreso al<br />
Parque Bicentenario y por supuesto al paisaje,<br />
porque está el río Mapocho, el parque<br />
Metropolitano y el cerro Manquehue, que<br />
además es el emblema de la comuna”, señala<br />
Jorge Iglesis.<br />
La construcción de la plaza cívica posee<br />
elementos interesantes, ya que se “buscó<br />
armar espacios que no fueran completamente<br />
abiertos, que estuvieran como atrapados<br />
y controlados por el edificio. Por ello<br />
la existencia de una gigantesca viga ornamental<br />
que conforma este parrón urbano y<br />
que genera lugares de transición entre el<br />
exterior y los interiores”, prosigue el arquitecto.<br />
Se trata de la fachada diagonal que<br />
da hacia el río, recibiendo perpendicularmente<br />
otras vigas, “formándose una especie<br />
de emparronado apoyado en el edificio”,<br />
comenta Lagos.<br />
La viga se revistió con mármol en las dos<br />
caras laterales, en la inferior con fibrocemento<br />
y en la superior con hojalatería para<br />
BIT 54 MAYO 2007 • 107
arquitecturaconstrucción<br />
El edificio se revistió en mármol.<br />
Se utilizó hormigón a la vista, muro cortina<br />
y cristal, dando como resultado una<br />
arquitectura limpia y a la vez muy luminosa.<br />
soportar las aguas lluvias. En tanto, las vigas<br />
metálicas del emparronado se recubrieron<br />
con fibrocemento. Como la estructura es imponente,<br />
con un total de 80 metros, para<br />
una trabajabilidad más simple, se dividió en<br />
tramos de seis metros. “Por las grandes dimensiones<br />
de la viga utilizamos gatos hidráulicos<br />
gigantes, los tramos se soldaron en<br />
terreno y finalmente se montó con dos grúas<br />
de 250 toneladas “, indica Vera.<br />
Pero la historia de esta extensa viga encerró<br />
algunos secretos. Para empezar se barajaron<br />
algunas alternativas para la materialidad.<br />
Lagos recuerda: “Primero se pensó<br />
hacerla de hormigón armado, pero se descartó<br />
porque iba a ser muy pesada. Segundo<br />
no se podía fabricar en un solo tramo porque<br />
si no conectaba afectaría a edificios distintos,<br />
separados por juntas de dilatación”.<br />
Por su longitud y los cambios de temperatura,<br />
la viga -se contrae ante las bajas temperaturas<br />
y se dilata con el calor-, había que<br />
darle el apoyo adecuado para que se adaptara<br />
a estas dilataciones y para que resistiera sin<br />
inconvenientes, al mismo tiempo que la anclara<br />
impidiendo su desplazamiento frente a<br />
los movimientos sísmicos. “Teniendo en cuen-<br />
ta estos aspectos, finalmente optamos por<br />
una estructura metálica reticulada que se revistió<br />
después en piedra”, afirma Lagos.<br />
Parque Bicentenario<br />
El proyecto originado en 1995 se terminó de<br />
construir en el 2004, destacando su interior<br />
claro y transparente que se prolonga en el<br />
Parque Bicentenario. En un principio, éste se<br />
denominó Parque Las Américas porque nació<br />
en torno al edificio de la Cepal. Sin embargo,<br />
cuando el tema se abordó de manera<br />
definitiva, se adoptó el nombre de Parque<br />
Bicentenario.<br />
Esta área verde se propuso como un ente<br />
mediador entre la geometría y la geografía,<br />
entre la ciudad y la naturaleza del valle de<br />
Santiago, como un elemento de naturaleza<br />
artificial de escala urbana y pública”, explica<br />
el arquitecto Teodoro Fernández, ganador<br />
del concurso que en 1999 el municipio lanzó<br />
para generar este gran pulmón verde.<br />
La primera etapa se espera terminar en junio<br />
de 2007 y ya cuenta con una laguna que<br />
además provee de agua de riego a las áreas<br />
verdes, numerosos paseos peatonales, ciclovías<br />
y la explanada central. Esta sección par-<br />
te desde la plaza cívica hacia el norte hasta<br />
las Ursulinas, para posteriormente iniciar los<br />
trabajos de la segunda etapa, que irá desde<br />
la plaza cívica hasta la rotonda Pérez Zujovic.<br />
En este segundo proceso el motor estará<br />
dado por la construcción del Museo ESO<br />
(European SouthAmerican Observatory).<br />
Una gran área urbana y natural envuelve<br />
el Centro Cívico Vitacura, edificio que enlaza<br />
armónicamente la ciudad y el parque. n<br />
www.vitacura.cl<br />
EN SÍNTESIS<br />
El atractivo diseño del Centro Cívico de<br />
Vitacura representa una especie de puente<br />
entre la ciudad y el río, insertándose<br />
armónicamente en el ámbito urbano y la<br />
naturaleza. El proyecto desciende junto a la<br />
plaza cívica hacia el parque y se plantea<br />
como una obra identificable y representativa<br />
de la comuna y su entorno natural.<br />
Sobresalen las plantas libres con escasa<br />
pilarización para la facilitar circulación, así<br />
como una gran viga en la entrada hacia la<br />
plaza.<br />
108 • BIT 54 MAYO 2007
