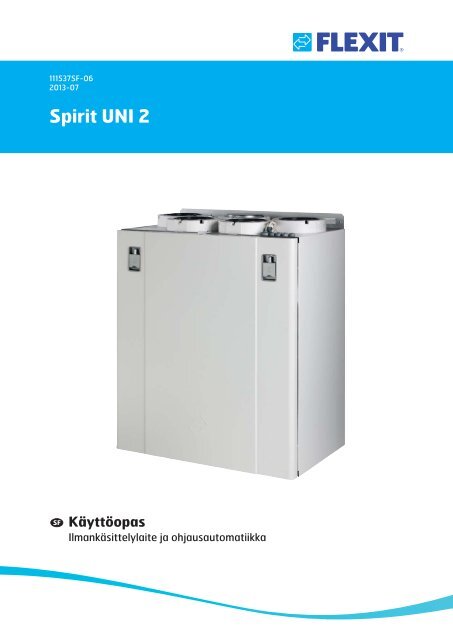

111537SF-062013-07Spirit UNI 2KäyttöopasIlmankäsittelylaite ja ohjausautomatiikka

UNI 2 -käyttöohje!Tärkeitä turvallisuusohjeitaAsentaja vastaa järjestelmän kokonaisturvallisuudesta ja toiminnasta.Pienennä tulipalon, sähköiskun tai vaurion vaaraa lukemalla kaikki turvallisuusohjeet ja varoitustekstit ennen laitteenkäyttöönottoa.• Tämä laite on tarkoitettu vain rakennusten ilmastoimiseen.• Laitetta ei saa käyttää palavien tai tulenarkojen kaasujen poistamiseen.• Irrota pistoke pistorasiasta huolto- ja kunnossapitotöiden ajaksi.• Ennen kuin ilmankäsittelylaitteen ovi avataan: Katkaise lämmitys, anna puhaltimien käydä kolme minuuttia, jotta nekuljettavat lämpimän ilman pois, katkaise laitteesta virta, irrota pistoke ja odota kaksi minuuttia ennen kuin avaat ovet.• Jos virtajohto vioittuu, laitteen valmistajan tai valmistajan edustajan tai muun vastaavan pätevän henkilön on vaihdettavajohto.• Laitteessa on lämmityselementtejä, joihin ei saa koskea niiden ollessa lämpimiä.• Laitetta ei saa käyttää, jos suodattimet eivät ole paikoillaan.• Älä kypsennä palovaarallisia aineita liesituulettimen alla.• Liesituuletinta käytettäessä älä jätä öljyä tai rasvaa sisältävää kattilaa tai paistinpannua ilman valvontaa.• Jotta korvausvaatimusoikeus on voimassa, laitteen käyttäjän tulee noudattaa käyttöohjeita.Hyvän sisäilman ylläpitämisen, määräysten noudattamisen ja kondenssivaurioiden välttämisen vuoksi laitetta ei saakoskaan pysäyttää muutoin kuin huollon/ylläpidon tai mahdollisen onnettomuuden yhteydessä.Symbolien käyttöTässä tuotteessa on symboleja, joita käytetään merkintöinä itse tuotteessa sekä asennus- ja käyttöoppaissa.TuloilmaPoistoilmaPoistoilma keittiöstäVAARA: SÄHKÖKOSKETUSVAARAJäteilmaUlkoilma!VAROITUS! Kun tekstiin liittyy tämä merkki,laite voi aiheuttaa henkilö- tai vakavan vahingon,jos ohjeita ei noudateta.HUOMAA! Kun tekstiin liittyy tämä merkki, laitevoi vaurioitua tai hyötysuhde voi jäädä alhaiseksi,jos ohjeita ei noudateta.ESIMERKKI LIITÄNNÄN SIJOITTAMISESTA(Oikeakätinen malli)Iflg. IEC/EN 60335-1Huomaa, että laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön,joiden fyysiset, motoriset tai psyykkiset kyvyt ovat heikentyneet. Laitetta eiole myöskään tarkoitettu sellaisten henkilöiden käyttöön, joilta puuttuu kokemustatai osaamista tai jotka eivät ole saaneet opastusta tai koulutustalaitteen käyttämiseksi turvallisesti turvallisuudesta vastaavalta henkilöltä.Lapset eivät saa leikkiä laitteella.Tuotteitamme kehitetään jatkuvasti. Sen vuoksi pidätämme oikeuden muutoksiin.Emme myöskään vastaa mahdollisista painovirheistä.3

UNI 2 -käyttöohje1 Toimintakuvaus tasaistailmanvaihtoa vartenKuva 11.1 Puhallin (M1, M2)Puhaltimet poistavat ilmaa rakennuksesta ja tuovat siihenilmaa. Niitä voidaan säätää yksilöllisesti, jotta järjestelmätoimii oikein. Ohjauspaneelin avulla voidaan valita kolmeerilaista nopeutta: minimi, normaali ja maksimi. Lisätietoja onluvussa 5.1.B1FI1M2FI2!Laitteen säädöistä saa huolehtia vainammattitaitoinen henkilöstö ennen senkäyttöönottoa.F10F20EB1B4K1.2 Suodatin (FI1, FI2)Tulo- ja poistoilmavirroissa käytetään tehokkaitasuodattimia (F7), jotta rakennukseen tulee puhdasta ilmaa.Lisäksi suodattimet pitävät ilmankäsittelylaitteen puhtaana,ja niiden avulla saadaan pidettyä hyvä lämpötilahyötysuhdeja ilmavirtaus.M1HR-RM41.3 Roottori (HR-R)Ilma kulkee roottorivaihtimen läpi, jotta lämpö saadaantalteen. Roottori toimii lämmön talteenottimena.Poistoilman lämpö lämmittää roottorin toisen pään. Kunlämmitetty osa osuu tuloilmaan, lämpö siirtyy siihen.1.4 Lämmityselementti (EB1) (UNI 2 E -laite)Jos poistoilmasta saatu energia ei riitä tuloilman säädetynlämpötilan ylläpitämiseen, sähkötoiminen lämpöelementtinostaa lämpötilan. Lämmityselementti on suojattuylikuumenemiselta termostaatilla (F20), joka laukeaakorkeassa lämpötilassa. Lisäturvana on termostaatti (F10),joka laukeaa kriittisissä lämpötiloissa. Jos F10-termostaattilaukeaa, se voidaan nollata manuaalisesti painamallanollauspainiketta (ks. kuva 2). Jos hälytin laukeaa usein,ota yhteyttä huoltoliikkeeseen tai jakelijaan. Lisätietoja onluvuissa 4.7 ja 7.10.Kuva 21.5 Lämpötila-anturi (B1, B4)Laitteessa on vakiovarusteena kaksi lämpötila-anturia.Tuloilma-anturi (B1) rekisteröi lämpötilan lämmityspatterinjälkeen. Ulkoilma-anturi (B4) rekisteröi ulkoilman lämpötilan.4

UNI 2 -käyttöohje2 Luukun käyttö2.1 Seinään asennettu ilmankäsittelylaite1. Irrota ensin ruuvi luukun yläosasta (ks. kuva 3).2. Ota ulokkeet ulos ja käännä sivulle (ks. kuva 4)3. Luukku voidaan nyt avata ja kiinnittää asentoon 180º(ks. kuva 5), tai irrottaa (ks. kohta 2.4).Jos luukku on irrotettavaLuukku voidaan irrottaa, kun sen kulma on 40–105º. Josilmakäsittelylaitteen edessä on vain rajoitetusti tilaa, laitteenalapuolella oleva lukitustappi voidaan irrottaa (ks. kuva 6).Tämän jälkeen luukku voidaan irrottaa sivusuunnassa(ks. kuva 7).Kuva 3!Luukku on painava, joten se on irrotettavavarovaisesti.Kuva 6Kuva 4Kuva 7Kuva 5MAX 180°5

UNI 2 -käyttöohje2.2 Lattiaan asennettu ilmankäsittelylaite1. Tarkista, että saranatapit ja lenkki on asennettu(kts. kuva 8, 9 ja 10).2. Irrota ruuvi yläosasta (ks. kuva 11).3. Ota ulokkeet ulos ja käännä sivulle (ks. kuva 4).4. Luukku voidaan nyt avata enintään kulmaan 105º(ks. kuva 8).Kuva 11Kuva 8Kuva 9Kuva 12Kuva 10Kuva 13MAX 105°ENINT. 105°6

UNI 2 -käyttöohje2.3 Kattoon asennettu ilmankäsittelylaite!Tarkista, että saranatapit on asennettu (ks.kuva 14 ja 15). Jos ne eivät ole paikoillaan,luukku saattaa pudota avattaessa! Noudatavarovaisuutta!Kuva 17Huomaa, että lenkki on oltava asennettu, kunilmankäsittelylaite on asennettu kattoon. Tällöinsaranatapit eivät vahingoitu, ja luukku pääseeavautumaan enintään kulmaan 105º (ks. kuva 16).1. Irrota ensin ruuvi luukun yläosasta (ks. kuva 17).2. Ota ulokkeet ulos ja käännä sivulle (ks. kuva 18)3. Luukku voidaan nyt avata enintään kulmaan 105º (ks.kuva 19).Kuva 14Kuva 18Kuva 15Kuva 19Kuva 16ENINT. 105°X 105°7

UNI 2 -käyttöohje3 Ohjauspaneeli CI60Kuva 20834915102611712Nro Kuvaus1 Ilmanvaihdon lisääminen2 Ilmanvaihdon vähentäminen3 Merkkivalo: SUURIN nopeus4 Merkkivalo: NORMAALI nopeus5 Merkkivalo: PIENIN nopeus6 Merkkivalo: HÄLYTYS7 Merkkivalo: SUODATTIMEN VAIHTONro Kuvaus8 Poistoilman säätöpotentiometriNORMAALI nopeus9 Tuloilman säätöpotentiometriNORMAALI nopeus10 Lisälämmitys: POIS/PÄÄLLÄ11 Tuloilman lämpötilansäätöpotentiometri12 Hälytyksen nollaaminenKohdat 8, 9 ja 10 on huomioitava säädettäessälaitetta ensimmäistä kertaa ennen käyttöä.*Jäljempänä olevissa kuvauksissa viitataan näihin numeroihin8

UNI 2 -käyttöohje4 CI60-ohjauspaneelin käyttö4.1 Yleisiä tietojaOhjausyksikkö koostuu painikekytkimistä, merkkivaloistasekä ilmankäsittelylaitteen säätimistä ja katkaisimista.Ohjausyksikkö kommunikoi ilmankäsittelylaitteen kanssamatalajännitekaapelin välityksellä.4.2 Ilmantulon lisäys ja vähennysLisää ja vähennä puhaltimen nopeutta ja sillä tavoinilmavirtaa katkaisimilla 1 ja 2. Nopeudet riippuvatseuraavassa esitetyistä käyttötilanteista.MINNORMALMAXEi saa käyttää, kun asunto on käytössä. Ei saakäyttää kahden ensimmäisen lämmityskaudenaikana.Käytetään normaaliolosuhteissa. Tätä säätöäkäytettäessä ilmantulo on säädettävävoimassa olevien määräysten mukaisesti.Käytetään, kun ilmantuloa on lisättävä, koskatilassa on enemmän ihmisiä tai kosteustasokohoaa esimerkiksi suihkussakäynnin taivaatteiden kuivatuksen johdosta. Tätä säätöäkäytetään tavallisesti rajoitetun ajan.Merkkivalot 3, 4 ja 5 osoittavat, mikä nopeus on valittu.4.3 Lämpötilan säätöSäätimellä 11 voidaan valita haluttu tuloilman lämpötila.Säätöalue on 10 - 30°C. On suositeltavaa käyttäätehdasasetuksia.Tarvittaessa voidaan myös ilmankäsittelylaitteenlisälämmitys kytkeä POIS/PÄÄLLÄ katkaisimella 10. Siinätapauksessa lämmönlähteenä käytetään vain pyöriväälämmönvaihdinta. On suositeltavaa antaa lisälämmityksenolla PÄÄLLÄ-asennossa, jolloin laite säätää lisälämmityksentarvittaessa itsestään.Kuva 2198KATKAISIN 10PÄÄLLÄ4.4 Suodattimen vaihtoMerkkivalo 7 syttyy puolen vuoden välein muistuttamaan,että laitteeseen on vaihdettava uusi ilmansuodatin.Lisätietoja suodattimen vaihdosta on luvussa 9.1.Suoritetun toimenpiteen jälkeen merkkivalo onnollattava. Katso tarkemmin kohdasta Nollaus.4.5 HälytysMikäli ilmanvaihtoyksikössä tapahtuu jotain odottamatonta,merkkivalo 6 syttyy. Merkkivalon signaali riippuu valonsyttymissyystä.Valo palaa koko ajan:• Vika paluuveden anturissa (B5)• Vika lämmön talteenotossa (B)Valo palaa koko ajan ja merkkivalo 5 (PIENIN nopeus)vilkkuu:• Vika tuloilman anturissa (B1)• Vika poistoilman anturissa (B3)• Vika ulkoilman anturissa (B4)Vilkkuva valo:• Vika ylilämpötermostaatissa (koskee vainsähkölämmitystä)• Vika ulkoisessa palo-/savuanturissa (lisälaite)• Vika lämmön talteenotossa (A)• Vika lisälämmityksessä (vain jos laitteessa on vesipatteri)4.6 Nollaa asetuksetKun suodatin on vaihdettu tai hälytyksen syy selvitetty,hälytys on nollattava. Se tehdään painamalla katkaisinta 12.Jos merkkivalo sammuu, toimenpide on suoritettu oikein.Jos merkkivalo palaa edelleen, vikaa ei ole korjattu oikeallatavalla.HUOMAA! Jos termostaatti F10 laukeaa, laitteen sisäpuoleltaon tehtävä nollaus fyysisesti, ennen kuin paneeli nollataan.Jos hälytin laukeaa usein, ota yhteyttä huoltoliikkeeseen taijakelijaan. Lisätietoja on luvussa 1.4.!10 11POIS9

UNI 2 -käyttöohje5 Ohjauspaneeli CI60Kuva 2261728394 5Nro Kuvaus1 YLÖS/LISÄÄ2 NOLLAA/PERUUTA/EI3 ALAS/VÄHENNÄ4 OK/KYLLÄ5 OHJE6 Näyttö7 Merkkivalo KÄYTTÖ/OK-Vihreä valo8 Merkkivalo SUODATTIMEN VAIHTO-Keltainen valo9 Merkkivalo HÄLYTYS-Punainen valo*Jäljempänä olevissa kuvauksissa viitataan näihin numeroihin10

UNI 2 -käyttöohje6 CI60-ohjauspaneelin käyttö6.1 Yleisiä tietojaOhjausyksikkö koostuu värinäytöstä, painikekytkimistä jamerkkivaloista (valodiodeista). Lisätietoja on vasemmallaolevassa kuvassa. Yksikkö kommunikoi ilmankäsittelylaitteenkanssa matalajännitekaapelin välityksellä.6.2 LepotilaOhjausyksikkö menee jonkin ajan kuluttua lepotilaan,jos sitä ei käytetä. Lepotilassa käyttötiedot tulevat esiin.Ohjausyksikkö poistuu lepotilasta painiketta painamalla.Jos valitaan toiminto, jolla on numeerisia arvoja, kyseinenarvo näkyy vaaleansinisenä. Arvoja voi muuttaa painikkeilla 1ja 3, ja muutos vahvistetaan painamalla painiketta 4.SUODATTIMEN VAIHTOVÄLIKLO PVÄ KK VUOSI13 : 45 04.07.0907 09OK?A B C13.08.200916:43 18°C 22°C- NORMALA. Aika ja päivämääräB. Ulkoilman lämpötilaC. HuonelämpötilaD. Nykyinen nopeusE. Lisälämmitys käytössä / pois käytöstäF. Päivä-/viikkokello käytössä6.3 Valikon käyttöVoit liikkua valikkoriveillä painikkeilla 1 ja 3. Rivi, jollakohdistin on, näkyy vaaleansinisenä. Jos kyseisellä rivillä voitehdä valinnan, rivin oikeassa reunassa näkyy OK? Valintavahvistetaan painamalla painiketta 4. Jos valikkorivi sisältääalavalikkoja, rivin päässä näkyy ">"-merkki.ASETUKSETD E FLÄMPÖTILAAJASTINPÄIVÄ/VIIKKOASETUSKELLONAIKA JA PÄIVÄMÄÄRÄKIELISUODATINHÄLYTYSEDISTYNYT KÄYTTÄJÄKÄYTTÖTIEDOT>>OK?>>>>>>Jos arvoja, joita voidaan muuttaa, on lisää, kohdistin siirtyyeteenpäin oikealle, kun valinta on vahvistettu painikkeella4. Toimenpide toistetaan, kunnes kaikki arvot on muutettuhalutuiksi.Jos toiminto halutaan peruuttaa tai palata edelliseenvalikkonäkymään, käytetään painiketta 2.Painike 5 tuo esiin ohjetekstin, joka kuvaa lyhyesti kyseistävalikkonäkymää.6.4 KäynnistysKun järjestelmä käynnistetään, esiin tulee käynnistysvalikko.KÄYNNISTYSVALIKKOKIELI / LANGUAGEKELLONAIKA JA PÄIVÄMÄÄRÄPÄÄVALIKKOOK?>>Valikosta valitaan kieli ja päivämäärä. Kun toiminto onsuoritettu, siirrytään päävalikkoon.6.5 Käytön tilaNormaalin häiriöttömän käytön aikana palaa vihreämerkkivalo 7, joka vahvistaa, että kaikki toimii normaalisti.Mahdollisten häiriöiden vaikutukset kuvataan seuraavassajaksossa.11

UNI 2 -käyttöohje7 Päävalikko CI6007.1 PuhallinnopeudetPäävalikossa on erilaisia vaihtoehtoja, joista useimmatkoskevat puhallinnopeuksia. Valitun nopeuden kohdallanäkyy iso puhallinsymboli ja nopeus näkyy lihavoituna.PÄÄVALIKKOMINNORMALMAXMAX TIMEROK?ASETUKSET >7.2 EnimmäisajastinValikkovaihtoehto aktivoi toiminnon, joka lisää nopeudenmaksimiin rajoitetuksi ajaksi ja palauttaa sen jälkeenalkuperäiseen nopeuteen. Aikarajat voidaan asettaavalikkovaihtoehdolla ASETUKSET. Toiminto soveltuu hyvinesimerkiksi suihkussakäynnin yhteyteen, jolloin poistoilmantarve on suurempi rajoitetun ajan.PÄÄVALIKKOMINNORMALMAXMAX TIMEROK?Nopeutta voi muuttaa siirtämällä kohdistinta painikkeilla 1 ja 3.ASETUKSET >PÄÄVALIKKOMINNORMALMAXMAX TIMEROK?Kun toiminto on aktiivinen, aika vähenee näytössä. AJASTINPOIS PÄÄLTÄ peruuttaa toiminnon ja nopeus palaaedelliseen valintaan.7.3 AsetuksetValikkovaihtoehdolla ASETUKSET järjestelmä mukautetaanomien toiveiden mukaiseksi.ASETUKSET >Sen jälkeen valinta vahvistetaan painikkeella 4. Valitun nopeudenkohdalle tulee iso puhallinsymboli ja se näkyy lihavoituna.PÄÄVALIKKOMINNORMALMAXMAX TIMEROK?ASETUKSET >ASETUKSETLÄMPÖTILAAJASTINPÄIVÄ/VIIKKOASETUSKELLONAIKA JA PÄIVÄMÄÄRÄKIELISUODATINHÄLYTYSEDISTYNYT KÄYTTÄJÄ>>OK?>>>>>7.4 LämpötilaTässä asetetaan haluttu tuloilman lämpötila.LÄMPÖTILAMINNORMALMAXEi saa käyttää, kun asunto on käytössä. Ei saa käyttääkahden ensimmäisen lämmityskauden aikana.Käytetään normaaliolosuhteissa. Tätä säätöäkäytettäessä ilmantulo on säädettävä voimassaolevien määräysten mukaisesti.Käytetään, kun ilmantuloa on lisättävä, koska tilassaon enemmän ihmisiä tai kosteustaso kohoaaesimerkiksi suihkussakäynnin tai vaatteiden kuivatuksenjohdosta. Tätä säätöä käytetään tavallisestirajoitetun ajan.1218 OK?°CLÄMPÖELEMENTIN POIS/PÄÄLLE >

UNI 2 -käyttöohje7.7 Aika ja päivämääräTässä valintaikkunassa voidaan asettaa aika ja päivämäärää.KELLONAIKA JA PÄIVÄMÄÄRÄKLO PVÄ KK VUOSI13 : 45 04.07.0907 097.8 KieliOK?Tässä valintaikkunassa voidaan vaihtaa kieli.KIELINormaali aika on 6–12 kuukautta ympäristöstä riippuen.Kun suodatinhälytys laukeaa, keltainen merkkivalo 8 syttyyja esiin tulee informaatioteksti. Noudata tekstissä annettujaohjeita. Tähän valintaikkunaan pääsee suoraan viestistä taivalikkopuun kautta. Nollauksen jälkeen laskenta seuraavaansuodattimen vaihtoon alkaa alusta.7.10 HälytysHälytys laukeaa, jos ilmankäsittelylaitteen toiminnassatapahtuu häiriö. Punainen merkkivalo 9 syttyy jainformaatioteksti tulee näyttöön. Noudata tekstissäannettuja ohjeita. Tähän valintaikkunaan pääsee suoraanviestistä tai valikkopuun kautta.HUOMAA! Jos termostaatti F10 laukeaa, laitteen sisäpuoleltaon tehtävä nollaus fyysisesti, ennen kuin paneeli nollataan.Jos hälytin laukeaa usein, ota yhteyttä huoltoliikkeeseen taijakelijaan. Lisätietoja on luvussa 1.4.NORSKENGLISHSVENSKADEUTCHNEDERLANDSSUOMIDANSKOK?HÄLYTYSHÄLYTYKSEN NOLLAUSOK?7.9 SuodatinMuistutus tulee määrävälein näyttöön. Tässä valintaikkunassavoidaan muuttaa aikaväliä ja nollata suodatinhälytys.SUODATINSUODATTIMEN VAIHTOVÄLISUODATINHÄLYTYKSEN NOLLAUS>OK?7.11 KäyttötiedotTässä yleiskuvassa näkyvät käytössä olevat lämpötila-arvot,onko päivä-/viikkokello käytössä sekä jäähdytyksen, lämmönvaihtimenja lisälämmityksen käyttö 0–100 %.KÄYTTÖTIEDOTSUODATTIMEN VAIHTOVÄLIASETETTU LÄMPÖTILAPÄIVÄ/VIIKKOASETUSTULOILMAPOISTOILMAULKOILMAPALUUVESITALTEENOTTOLAITEJÄÄHDYTYSLÄMPÖ22°AKTIV22°21°0°35°100%0%100%6 KK OK?14

UNI 2 -käyttöohje8 Edistynyt käyttäjä -valikko CI600Lisätietoja Edistynyt käyttäjä -valikosta onCI600-viitemanuaalissa Flexitin kotisivustolla.8.4 AjastinTässä valikossa tehdään nopeusasetukset sekä määritetäänpäävalikon ENIMM.AJASTIN-toiminnon aika.AJASTIN8.1 PIN-koodiValikkoon pääsemiseksi on annettava PIN-koodi 1 0 0 0.PIN-KOODIVAKIONOPEUSVAKIOAIKAMAX30 mOK?1 0 0 0OK?8.5 LepotilaTässä valikossa voidaan muuttaa aika, joka kuluu, ennen kuinnäyttö menee lepotilaan.LEPOTILA8.2 Edistynyt käyttäjäValikko sisältää valvontaan, määritysten tekoon javianetsintään tarkoitettuja toimintoja. Säätöä koskevattiedot ovat luettavissa asennusohjeista. Kokonaisvaltaisettiedot kaikista valikoista, mukaan luettuna esimerkiksilisävarusteiden konfigurointi, on annettu CI600-viitemanuaalissa osoitteessa wwww.flexit.no.AIKAVIIVE 2 min OK?EDISTYNYT KÄYTTÄJÄLÄMPÖTILAN SÄÄTÖPUHALTIMEN SÄÄTÖLAITEKOKOONPANOKÄYTTÖAIKATEHDASASETUSTENHUOLTO>OK?>>>>8.6 KäyttöaikaTässä valikkonäkymässä näkyy ilmankäsittelylaitteenkokonaiskäyttöaika sekä edellisestä suodattimen vaihdostakulunut aika.KÄYTTÖAIKAKÄYTTÖAIKASUODATIN312 tim125 tim8.3 Puhaltimen säätöTässä valikkonäkymässä valitaan ja määritetään puhaltimet.PUHALTIMEN SÄÄTÖTULOILMAPOISTOILMAAJASTINKORVAUSILMA>>OK?>15

UNI 2 -käyttöohje8.7 YhteydetSiirry eteenpäin alavalikkoon KOTONA/POISSA. Tällätoiminnolla voidaan muuttaa ilmankäsittelylaitteen toimintaasetuksiaulkoisen kytkimen avulla.HUOMAA! Asetukset eivät päde, jos ulkoista kytkintä ei olekytketty.VIESTINTÄKOTONA/POISSAOK?Säädöt tehdään vaihtoehdolle POISSA. Valittavissa oleviasäätöjä ovat nopeus ja lämpötila sekä aika, jonka kuluttuaaktivoinnista uusi asetus astuu voimaan.8.8 SulatusSisäänrakennettu sulatustoiminto on käytössäilmanvaihtolaitteen toimituksen yhteydessä.Tässä valikkoikkunassa toiminto voidaan määrittäätarkemmin tai poistaa käytöstä.Salasana määritetään aina yhteistyössäFlexitin huolto-organisaation kanssa.Valikkoikkunan polku:PÄÄVALIKKO/ASETUKSET/EDISTYNYT KÄYTTÄJÄ/HUOLTO/SULATUSSULATUSSULATUSLÄHTÖLÄMPÖTILAROOTTORIN NOPEUSTUULETINTEHON PIENENT.POIS-15°25-25°OK?SulatusOttaa toiminnon käyttöön / poistaa käytöstä.KäynnistymislämpötilaSulatustoiminnon haluttu käynnistymislämpötila asetetaantäältä. Tarkoitettu lämpötila on ulkolämpötila.Roottorin nopeusKun määritetty lämpötila saavutetaan, pyörivälämmönvaihdin vähentää käyttömoottorin nopeudenasetettuun kierrosnopeuteen.Puhaltimen hidastaminenLisäturvatoimintona voidaan tuloilmapuhaltimen nopeuttalaskea, kun haluttu ulkolämpötila saavutetaan.Sulatus - ParametritParametri Oletus Alue YksikköSulatus POIS POIS/PÄÄLLÄKäynnistymislämpötila-15 (-5)-(-45) °CRoottorin nopeus 25 15-180 rpmPuhaltimenhidastaminen-25 (-5)-(-45) °C16

UNI 2 -käyttöohje8.9 ValikkopuuKuva 23PÄÄVALIKKOLÄMPÖTILAAJASTINPÄIVÄ-/VIIKKOASETUSAIKA JA PVM.KIELISUODATINHÄLYTYSEDISTYNYT KÄYTTÄJÄPIN-KOODILÄMPÖELEMENTTI POIS/PÄÄLLÄMAANANTAISUNNUNTAISUODATINHÄLYTYKSEN NOLLAUSSUODATTIMEN VAIHTOVÄLISÄÄTÖTYYPPIJÄÄHDYTYSKYLMÄN TALTEENOTTONEUTRAALI VYÖHYKELÄMPÖTILAN SÄÄTÖPUHALTIMEN SÄÄTÖKOKOONPANOKÄYTTÖAIKATEHDASASETUKSETULKOINEN LÄMPÖTILANOHJAUSTULOILMAPOISTOILMAPOISTOILMAKORVAUSILMAHUOLTOTULOILMAPOISTOILMAULKOILMAPALUUVESIANTURISUODATINVAHTITULIPALO/SAVUVIESTINTÄKOTONA/POISSAPYSÄYTYS/KÄYNNISTYSJÄRJESTYSLEPOTILAPUHALTIMETLÄMPÖTALTEENOTTOLAITEJÄÄHDYTYSANTURI17

UNI 2 -käyttöohje9 Puhdistaminen ja huoltoKuva 24Ennen kuin ilmankäsittelylaitteen ovi avataan:! Katkaise lämmitys, anna puhaltimien käydä kolmeminuuttia, jotta ne kuljettavat lämpimän ilmanpois, katkaise laitteesta virta, irrota pistoke pistorasiastaja odota kaksi minuuttia ennen kuin avaat luukut.19.1 Suodattimen vaihtoSuodattimen käyttöikä on rajallinen. Jotta sisäilmastopysyy terveellisenä, on tärkeää vaihtaa suodatin, kun seon likainen.Suodattimien vaihtoväli vaihtelee käyttöpaikan ilman epäpuhtauspitoisuudenmukaan. Yleensä suodatin on vaihdettavavähintään kerran vuodessa, mieluiten syksyllä siitepölykaudenpäätyttyä. Alueilla, joilla on paljon pölyä ja epäpuhtauksia,suodattimet on vaihdettava keväällä ja syksyllä.2SuodatinkoteloSuodatinLikaantunut suodatin aiheuttaa seuraavia haittoja:• Ilmankäsittelylaitteen teho heikkenee.• Ilmankäsittelylaite likaantuu.• Asuntoon syntyy kosteusvaurioita.• Sisäilman laatu heikkenee.On suositeltavaa tehdä suodattimia koskeva tilaussopimus,jotta laitetta hyödynnetään täysimääräisesti. Uuden suodatinsetintilausnumero on 111738. Molemmat suodattimettulee vaihtaa suodattimen vaihdon yhteydessä.TiivisteSuodattimien irrottaminen1. Vedä suodatinkoteloa ulos, kunnes se pysähtyy (ks. kuva24). Suodatinkoteloa ei tarvitse vetää kokonaan ulos.2. Suodatin on nyt irti, ja se voidaan ottaa pois.3. Aseta tilalle uusi suodatin ja työnnä kotelo huolellisestipaikoilleen.Tarkista, että laitteen tiiviste on ehjä ennensuodattimen asettamista. Työnnä sen jälkeensuodatinkotelo huolellisesti paikoilleenilmavuodon ehkäisemiseksi.Varo, ettei suodatin vahingoitu, kun seasetetaan paikoilleen. Työnnä suodatin sisäänsen ulkoreunasta. Jos suodatin vahingoittuu,järjestelmän teho heikkenee ja ilma puhdistetaantavallista huonommin.Suodatinta vaihdettaessa ontarkistettava, että koko laite toimiinormaalisti.Tee seuraavat tarkistukset:• Tarkista, että roottori pyörii.Pyöritä roottoria pyörimissuuntaanroottorikasetissa kuvatulla tavalla(ks. kuva 25).• Puhdista roottori tarvittaessa(ks. luku 9.4).• Tarkista, että puhaltimet ovat puhtaat(ks. luku 9.2).Kuva 25Roottori18

UNI 2 -käyttöohje9.2 Puhaltimien puhdistusPuhaltimet on puhdistettava vähintään kerran vuodessa.Ne puhdistetaan rasvaa liuottavalla puhdistusaineella(esimerkiksi denaturoidulla spriillä) ja rätillä tai paineilmalla,jos se on mahdollista. HUOMAA: älä käytä vettä.Kuva 26Ylemmän puhaltimen irrottaminen1. Vedä puhaltimen pikaliitin irti (ks. kuva 26).2. Paina puhallinkotelon alla olevaa jousihakasta alaspäinja vedä kotelo sivuun (kts. kuva 27-1 ja 27-2). Ota sittenpuhallinkotelo ulos laitteesta. Varo vahingoittamastatiivistettä vetäessäsi puhallinkotelon ulos.Alemman puhaltimen irrottaminen1. Vedä puhaltimen pikaliitin irti (ks. kuva 26).2. Kierrä turvaruuvi auki ja vedä puhallinkotelo uloslaitteesta (ks. kuva 27-1 ja 27-2). Varo vahingoittamastatiivistettä vetäessäsi puhallinkotelon ulos.Kun asennat puhaltimen takaisin paikoilleen, toimipäinvastaistaisessa järjestyksessä kohdissa 1 ja 2 mainituillatavoilla.19

UNI 2 -käyttöohjeKuva 27TiivistePuhallin2112PuhallinTiiviste20

UNI 2 -käyttöohje9.3 Harjalistan vaihtaminenHarjalistat kuluvat ajan myötä. Jos ne tiivistävätroottorilämmönvaihtimen huonosti,niiden vaihto saattaaolla aiheellista (tuotenro 102686). Ne voidaan myös siirtäälähemmäs roottoria, sillä alumiiniprofiilissa, johon ne onkiinnitetty, on kaksi uraa.Kuva 29!Irrota pistoke ennen toimenpiteitä!Toimi seuraavasti:1. Irrota suojuksen ruuvi (kts. 28-1) ja poista suojus.2. Irrota roottorin pikaliitin piirikortista painamalla vapautinalas ja vetämällä liittimestä (kts. kuva 28-2).3. Irrota roottorimoduulin turvaruuvi (kts. kuva 28-3).4. Vedä roottorimoduuli suoraan ulos.5. Irrota ruuvi alumiiniprofiilin keskeltä ja vedä profiili ulos(ks. kuva 29).6. Vedä harjalistat ulos urasta. Siirrä ne tasolta 1 tasolle 2(kts. kuva 30) tai vaihda niiden tilalle uudet, jos ne ovattäysin kuluneet.9.4 Roottorin puhdistusKoska laitteen suodatin on erittäin tiivis, roottoria eitavallisesti tarvitse puhdistaa. Jos puhdistus kuitenkin tuleetarpeelliseksi, lika voidaan poistaa pehmeällä harjalla.Voit puhdistaa roottorin tehokkaammin irrottamalla sen,suihkuttamalla siihen rasvaa liuottavaa puhdistusainetta jalopuksi puhaltamalla sen puhtaaksi vastakkaiselta puolelta.Etäisyyden tulee olla noin 60 mm ja paineen enintään 8,0baaria. Varo, että moottori ei altistu vedelle puhdistamisenaikana. Tarkista, että kaikki roottoria ympäröivät tiivisteetovat ehjiä ja tiiviitä. Tarkista, että roottorin hihnassa ei olevaurioita ja että roottori pyörii kevyesti.9.5 Ulkoinen puhdistusMonet keittiön pintojen puhdistamiseen tarkoitetut tuotteetsisältävät kemikaaleja, jotka saattavat vahingoittaa tuotteenmuoviosia. Tästä syystä kannattaa käyttää tuotteenulkoiseen puhdistukseen pehmeää liinaa, joka on kostutettulämpimällä vedellä ja neutraalilla saippualla.Kuva 30Taso 1Taso 2Älä käytä voimakkaita puhdistusaineita taihankausjauheita, koska ne voivat vahingoittaaulkopintoja. Ammoniakkia tai sitruunaa sisältäviäpuhdistusaineita ei saa käyttää. Älä myöskään käytäaineita, jotka vähentävät sormenjälkien näkymistäruostumattomalla teräspinnalla.22

UNI 2 -käyttöohje10 KunnossapitokaavioOsa Toiminto VäliSuodatinSuodatin on vaihdettava vähintään kerran vuodessa. On suositeltavaa vaihtaa se kaksi kertaa vuodessa:ennen siitepölykautta ja sen jälkeen. Varmista, että suodattimen tiiviste on täysin tiivis.6–12kuukauttaPuhaltimet Puhaltimet on puhdistettava vähintään kerran vuodessa, jotta ne toimivat tehokkaasti. 12kuukauttaLämmöntalteenottoroottoriTarkista, että pinnat ovat puhtaat. Tarkista, että tiivistyslistat ovat tiiviisti kiinni lämmöntalteenottoroottorissa. Tarkista, että roottorin käyttöhihna on ehjä ja riittävän kireällä.12kuukauttaLiesituuletin* Pese rasvasuodatin. Tarkista, että pelti on puhdas ja sulkeutuu kokonaan. 2 viikkoaTiivisteet Tarkista, että tiivisteet luukussa, suodattimen alla, puhallinmoduuleissa ja roottorimoduulissa ovat ehjät. 12kuukauttaVenttiilitTulo- ja poistoilmaventtiilit (kylpy-, makuu-, pesuhuoneessa jne.) täytyy puhdistaa vähintään kerranvuodessa.12kuukauttaIlmanottoKattosuojusTarkista, ettei ritilään ole tarttunut esimerkiksi lehtiä.Talvipakkasella ilmanottoaukkoon voi muodostua huurretta. Se on tarvittaessa raaputettava puhtaaksi,jotta ilma pääsee kulkemaan.Jos laitteeseen on yhdistetty kattosuojus, tarkista, ettei siihen ole tarttunut esimerkiksi lehtiä. Tarkistamyös, että tyhjennysraot ovat avoimia.12kuukautta12kuukauttaKanavat Tarkista, että kanavat ovat puhtaat. 10 vuottaHarjalistaTarkista, että harjalistat ovat ehjiä ja tiiviisti roottoria vasten. Jos ne ovat kuluneet, ne voidaan siirtää 3 vuottaseuraavaan profiilin uraan lähemmäs roottoria.IlmankäsittelylaitteensisäosatKondensaattori(AC-laitteen)*Jos laitteeseen on yhdistetty liesituuletin.Jos ulkona on erittäin kylmää ja poistoilma on kosteaa, voi muodostua jäätä. Tämä ei yleensä aiheutaongelmia. Kun käyttöolosuhteet palautuvat normaaleiksi, jääkiteet muuttuvat höyryksi, joka poistuulaitteesta poistoilman mukana. Jos kova pakkanen jatkuu pitkään, on tarkistettava, onko laitteessa jäätä.Vuonna sähkö huoneessa on kaksi sylinterin sähkökomponentit kutsutaan kondensaattoreita.Elinikä näistä komponenteista ovat noin 5 vuotta, minkä jälkeen ne on vaihdettava. Toimintahäiriökondensaattori voi vahingoittaa puhallinmoottori.Toiminta on suoritettava ammattitaitoinen henkilöstö ennen sen käyttöönottoa.Kondensaattorit ovat tilausnumero 1103545 vuotta11 VianetsintäVian tyyppiTuntuu kylmäävetoa.ToimenpideTarkista tuloilmalle valittu lämpötila. Katso käyttöpaneelia.Tarkista, että roottori pyörii.Tarkista, että jälkilämmitys on käytössä.Poistoilmasuodatin on vaihdettava.Puhaltimet eivättoimi.Tarkista, että laitteeseen tulee virtaa.Tarkista, että ylikuumenemistermostaatti ei ole lauennut.Nollaa painamalla painiketta. Termostaatti voidaan nollata myös automaattipaneelin avulla. Katso luvut 1.4, 4.7 ja 7.10.Ilmamäärä on pieni.Tarkista, mikä nopeus laitteeseen on asetettu.Tarkista, että suodattimet ovat tiiviit.Tarkista ilmanottoritilä.23

UNI 2 -käyttöohje12 CE-vaatimustenmukaisuusvakuutusTämä vakuutus vahvistaa, että tuotteet täyttävät seuraaviendirektiivien ja standardien vaatimukset:2004/108/EY Sähkömagneettinen yhteensopivuus (EMC)2006/95/EY Matalajännitedirektiivi (LVD)2006/42/EY Konedirektiivi (turvallisuus)Valmistaja:FLEXIT AS, Televeien 15, 1870 ØrjeTyyppi: UNI 2 R IlmanvaihtolaiteTäyttää seuraavien standardien vaatimukset:Turvallisuusstandardit EN 60335-1:2002EMF-standardi: EN 50366:2003EMC-standardi: EN 55014-1.2000EN 61000-3-2:2000EN 61000-3-3:1995EN 55014-2:2:1997Tuote on CE-merkitty: 2011FLEXIT AS 23.08.2011Frank PetersenToimitusjohtajaTätä tuotetta koskee korvausvaatimusoikeus kuluttajasuojalain mukaanedellyttäen että tuotetta on käytetty ja hoidettu oikein. Suodatin onkuluva osa.Tuotteessa oleva symboli osoittaa, että sitä ei saa hävittääkotitalousjätteen mukana. Se on toimitettava sähkö- taielektroniikkajätekierrätykseen.Kun huolehdit laitteen asianmukaisesta kierrätyksestä, autatvähentämään haitallisia vaikutuksia ympäristöön ja terveyteen.Saat lisätietoja tämän laitteen kierrättämisestä ottamalla yhteydenasuinkuntasi viranomaisiin, kierrätysyritykseen tai laitteen ostopaikkaan.Virheellisestä tai puutteellisesta asennuksesta johtuva reklamaatio onosoitettava asennuksesta vastaavalle yritykselle. Korvausvaatimusoikeus voiraueta, jos laitteen ylläpito laiminlyödään.24
