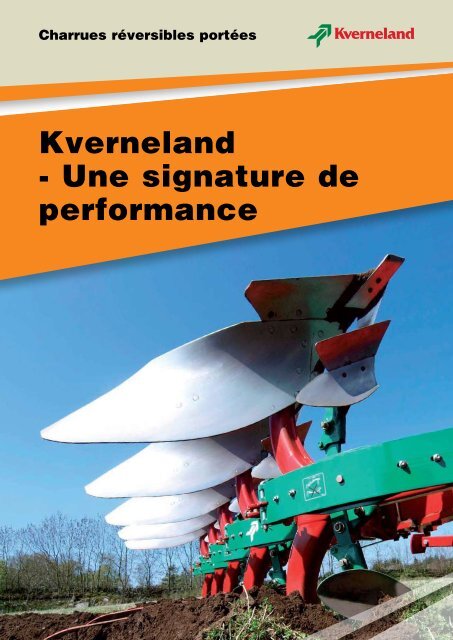

<strong>Charrues</strong> réversibles portées<br />
Kverneland<br />
- Une signature de<br />
performance<br />
1
2<br />
Aujourd’hui, Kverneland est<br />
le premier fabricant mondial<br />
de charrues avec une part<br />
dominante du marché européen<br />
et des parts très élevées à<br />
l’exportation dans plus de<br />
40 pays du monde entier.<br />
Kverneland possède plus de 125<br />
ans d’expérience de l’acier ‘‘au<br />
service’’ du travail du sol.<br />
Depuis 1879, date à laquelle Ole<br />
Gabriel Kverneland fonda sa forge,<br />
tous les efforts de développement et<br />
de production ont été orientés vers la<br />
fabrica tion de charrues. Kverneland, qui<br />
à l’origine n’était qu’un petit forgeron<br />
parmi les nombreux petits artisans<br />
villageois norvégiens, s’est développé<br />
afin de devenir le plus grand fabricant<br />
mondial de charrues. Ceci témoigne<br />
d’une capacité et d’une volonté de sortir<br />
des sen tiers battus et d’une audace<br />
suffisante pour croire à ses propres<br />
visions et miser dessus. Ceci témoigne<br />
également de la volonté d’atteindre les<br />
objectifs fixés, d’une créativité et d’une<br />
capacité à développer de nombreux<br />
concepts d’ingénierie de haut niveau.<br />
Une relation étroite avec les<br />
clients<br />
Nous avons atteint notre position en<br />
misant sciemment sur la réunion et la<br />
création de très grandes compétences<br />
dans notre exploitation. Depuis ses tous<br />
premiers débuts, Kverneland a accordé<br />
une grande importance à l’établissement<br />
de relations étroites avec ses clients<br />
finaux.<br />
C’est grâce à un suivi continu et à la<br />
prise en compte des expériences de<br />
chaque utilisateur que les produits<br />
ont également été de mieux en mieux<br />
adaptés à l’évolution des<br />
exigences et besoins.<br />
Le premier constructeur mondial<br />
L’objectif principal de Kverneland,<br />
aujourd’hui, est de conserver et de<br />
consolider sa position de premier
Sommaire<br />
Des systèmes qui simplifient la vie 4<br />
Système Vibromat 5<br />
Système Varilarge 6<br />
Système Non-Stop mécanique 8<br />
Tête de retournement 10<br />
Une gamme de charrues étendue 12<br />
Corps de labour 13<br />
Kverneland EM et LM 14<br />
Il est confiant !<br />
Il possède la<br />
meilleure charrue<br />
au monde.<br />
Kverneland ES et LS 18<br />
Kverneland ED et LD 20<br />
Kverneland EG et LB 22<br />
Kverneland EO et LO 26<br />
Kverneland VX 28<br />
La gamme complète 30<br />
Des équipements qui font<br />
la différence! 29<br />
Kverneland Packomat 32<br />
Bras de rouleau Packer 33<br />
Pièces d’usure d’origine 34<br />
Kverneland QUICK-FIT 36<br />
Accessoires 38<br />
Caractéristiques 40<br />
Les roues de contrôle 41<br />
fabricant mondial de matériels pour<br />
la préparation du sol. La notion de «<br />
premier » ne signifie pas simplement<br />
que l’on dé-tient les meilleurs parts<br />
de marché. En tant que fabricant<br />
leader, Kverneland prend également<br />
la responsabilité de développer de<br />
nouvelles méthodes plus performantes<br />
de préparation du sol. Ce sont des<br />
méthodes qui, combinées à des<br />
outils efficaces, permettent à chaque<br />
agriculteur d’effectuer son travail de<br />
façon plus rationnel et efficace.<br />
L’innovation : une façon de<br />
penser<br />
L’histoire de Kverneland est jalonnée<br />
de nombreux exemples d’innovations<br />
techniques. Durant plusieurs années,<br />
notre usine s’est distinguée en étant la<br />
pre mière à présenter des solutions qui,<br />
par la suite, sont devenues la norme<br />
également chez les concurrents. Dans<br />
ce document, nous sommes fiers de<br />
vous en présenter quelques exemples.<br />
3
Des systèmes qui<br />
simplifient la vie!<br />
Ces innovations, associées aux<br />
charrues, fourniront à l’utilisateur<br />
l’opportunité de réduire les coûts<br />
et de travailler plus efficacement.<br />
Le système Kverneland Vibromat<br />
La charrue réversible Kverneland avec Vibromat maîtrise les conditions les plus dures. Les vibrations sont<br />
efficacement amorties de façon à ne pas exposer la charrue et le tracteur à une usure anormale.<br />
Améliore la pénétration<br />
dans les sols durs et secs<br />
4 4
Le système Vibromat<br />
La pénétration augmentée grâce à un amortisseur<br />
parfaitement intégré au corps de labour.<br />
Le système Varilarge®<br />
Réglage en continu de la largeur de labour.<br />
Le système Non-Stop mécanique<br />
Souverain dans les sols pierreux.<br />
Les têtes de charrues<br />
Des têtes qui évoluent face à l’augmentation croissante des<br />
puissances de traction et à la demande de charrues portées<br />
réversibles toujours plus longues.<br />
Un solide amortisseur absorbe efficacement les vibrations. Le principe est le<br />
même que pour les amortisseurs de voiture. Comme sécurité supplémentaire, les<br />
âges sont équipés de boulons à cisaillement facilement remplaçables.<br />
Disponible sur LD et RN.<br />
Le système Vibromat est tout<br />
simplement un amortisseur de<br />
vibrations puissant, monté sur l’age de<br />
la charrue réversible et qui absorbe<br />
toutes vibrations se produisant lors du<br />
labour. Les vibrations absorbées sont<br />
restituées dans le sol afin d’améliorer<br />
la pénétration dans des conditions<br />
dures et sèches. Le système est<br />
disponible sur Kverneland LD et RN.<br />
5
Le système Kverneland Varilarge ®<br />
Réglage en continu de la<br />
largeur de labour<br />
Le concept Varilarge® de Kverneland est un système breveté permettant le<br />
réglage mécanique ou hydraulique en continu de la largeur de labour.<br />
Ce système assure une compatibilité maximale entre le tracteur, l’outil et la<br />
structure du sol. Le système Varilarge® permet un labour plus rapide, plus<br />
précis et plus économique.<br />
La largeur de travail<br />
se règle en continu<br />
entre 30 et 50 cm<br />
(12’’ – 20’’).<br />
Le système Varilarge ®<br />
qui change tout !<br />
Le système Varilarge ®<br />
Kverneland, présent sur le<br />
marché depuis de<br />
nombreuses années, a prouvé<br />
ses énormes avantages au<br />
travers des expé riences<br />
d’utilisateurs satisfaits et de tests<br />
conduits par plusieurs instituts<br />
internationaux de recherche. Ce<br />
système présente non seulement des<br />
avantages au niveau de l’économie et<br />
des performances, mais également un<br />
gain purement pratique, du fait que le<br />
labour est grandement facilité.<br />
50 cm - 20”<br />
6<br />
L’idée même du système Varilarge®<br />
est d’offrir plusieurs charrues en une.<br />
Le fait de pouvoir régler la largeur du<br />
sillon permet une utilisation optimale<br />
de la puissance motrice du tracteur,<br />
même lorsque les différentes<br />
condi tions du sol et la topographie<br />
du terrain imposent, au départ, des<br />
exigences différentes.<br />
Des rendements de travail<br />
augmentés de 30%<br />
Au niveau des performances, pouvoir<br />
faire varier la largeur de labour<br />
présente d’énormes avantages. En<br />
faisant passer la largeur de 35 à 45<br />
cm, on obtient un accroissement du<br />
rendement horaire de près de 30%,<br />
ce qui correspondrait à l’utilisation<br />
d’un corps supplémentaire. En<br />
d’autres termes, la consommation de<br />
carburant est réduite de 18%.
Le système breveté Varilarge®<br />
Kverneland assure toujours<br />
un déport parallèle correct de<br />
l’ensemble de la charrue. Ceci permet<br />
d’obtenir toujours un alignement<br />
parfait tracteur - charrue avec<br />
pour résultat la réduc tion de la<br />
puissance motrice nécessaire et de<br />
l’usure des pièces en contact avec<br />
le sol.<br />
labourer les bordures, les abords<br />
des clôtures, arbres, fossés et autres<br />
obstacles et facilite le labour des fins<br />
de parcelles.<br />
De plus, en présence de résidus<br />
végétaux importants, il permettra<br />
d’augmenter le dégagement entrecorps<br />
et assurer un meilleur<br />
enfouissement.<br />
Le plus important est l’économie de<br />
temps qu’offre le système Varilarge®.<br />
Surtout dans des régions où un labour<br />
de printemps est imposé ; il importe,<br />
en effet, dans ce cas, que le travail<br />
soit exécuté rapidement.<br />
Deux systèmes différents<br />
Deux types de Varilarge® sont<br />
disponibles, à commande hydraulique<br />
ou mécanique de la largeur de labour.<br />
La version à commande hydraulique<br />
permet le changement de largeur<br />
directement à partir du poste de<br />
conduite sans interruption du travail.<br />
Le concept Varilarge® Kverneland<br />
permet de régler la largeur de labour<br />
hydrau liquement à partir du poste de<br />
conduite sans interruption du travail.<br />
Le système Varilarge®<br />
permet un accroissement des performances<br />
de près de 30%.<br />
30 cm - 12”<br />
Aucun entretien<br />
Sans graisseurs, le système<br />
Kverneland est sans entretien. Chaque<br />
articulation de Varilarge®<br />
est montée avec un système très sûr<br />
d’entretoises et de bagues traitées<br />
thermiquement qui font la jonction<br />
entre la poutre et le support d’âge.<br />
Possibilité de faire varier la<br />
largeur de travail<br />
Le système Varilarge® permet<br />
également d’obtenir un bel aspect<br />
du labour plus facilement. Il redresse<br />
les sillons non rectilignes, permet de<br />
Le haut traitement des aciers et la<br />
précision de fabrication des pièces,<br />
garantissent un alignement parfait des<br />
corps de labour avec un<br />
minimum d’usure.<br />
Le haut traitement des aciers et la<br />
précision de fabrication des pièces,<br />
garantissent un alignement parfait<br />
des corps de labour avec un minimum<br />
d’usure.<br />
7
Le système Non-Stop Kverneland<br />
Souverain dans les<br />
sols pierreux<br />
Le système de sécurité Non-Stop le plus simple<br />
et le plus fiable du marché.<br />
Avec le système de sécurité Non-Stop Kverneland,<br />
inutile de s’arrêter. Lorsque la charrue heurte un<br />
obstacle, elle le franchit sans problème et revient à<br />
la bonne profondeur de labour. Simple et efficace.<br />
8<br />
Le système Non-Stop<br />
Kverneland est un système<br />
de sécurité qui n’a jamais été<br />
égalé et qui surtout, permet un<br />
travail sans soucis en<br />
conditions pierreuses.<br />
Le système simple de ressort à lames<br />
multiples permet au corps de charrue<br />
de contourner de façon souple et<br />
efficace des pierres et autres obstacles<br />
présents dans le sol. L’intérêt du<br />
Non-Stop Kverneland est dans son<br />
fonctionnement: en effet, celui-ci<br />
travaille en «décompression». Ce qui<br />
signifie que la force maximale pour<br />
le déclenchement du corps de labour<br />
est obtenue en position «travail». Les<br />
intérêts d’un système travaillant en<br />
décompression sont d’éviter de sortir
Caractéristiques de déclenchement<br />
Le diagramme montre les courbes de<br />
déclenchement entre les différents systèmes de<br />
sécurité et le système Non-Stop Kverneland.<br />
Force pour le déclenchement<br />
2500<br />
2000<br />
1500<br />
1000<br />
500<br />
0<br />
Hydraulique = compression<br />
Kverneland = décompression<br />
Ressort = compression<br />
1 5 10 15 20 25 30 35<br />
Hauteur de déclenchement (cm)<br />
les pierres à la surface et<br />
surtout de supprimer le phénomène de<br />
pianotage du corps de labour au cours<br />
du travail.<br />
Plus rapide que jamais<br />
Lorsque la pointe de la charrue<br />
rencontre un obstacle important,<br />
provoquant une force de déclenchement<br />
supérieure au réglage de la<br />
sécurité Non-Stop, le corps va<br />
s’effacer rapidement en limitant tout<br />
frottement avec cet obstacle.<br />
Chaque corps possède un système de<br />
sécurité à lames indépendant ce qui<br />
signifie que plusieurs corps<br />
peuvent se déclencher simultanément<br />
sans provoquer de contraintes sur le<br />
châssis principal de la charrue.<br />
Sans entretien<br />
Outre ses avantages au travail, le<br />
Non-Stop mécanique Kverneland se<br />
révèle sans entretien et sans aucun<br />
réglage.<br />
9
Têtes de retournement Kverneland<br />
Pour répondre à<br />
l’augmentation de<br />
puissance<br />
En réponse à l’augmentation de puissance des<br />
tracteurs, Kverneland a dessiné de nouvelles têtes<br />
de retournement, disponibles sur les charrues<br />
portées réversibles, spécialement conçue pour<br />
absorber des puissances jusqu’à 300 CV.<br />
Tête 200<br />
Construite autour d’un arbre principal<br />
massif de 120 mm, la tête 200 est<br />
destinée aux tracteurs allant jusqu’à<br />
200 chevaux.<br />
Tête 300<br />
Un arbre principal en acier traité<br />
de 150 mm de diamètre permet à<br />
cette nouvelle tête de supporter des<br />
puissances de 300 chevaux. La tête<br />
300 est destinée aux charrues portées<br />
réversibles de 5 à 7 corps. Elle est<br />
la solution idéale pour une utilisation<br />
intensive où efficacité rime avec<br />
économie.<br />
de profondeur et le transport. Ces<br />
nouvelles têtes peuvent être équipées<br />
d’un blocage de tête totalement intégré<br />
autorisant le transport de la charrue<br />
en “papillon”.<br />
Un choix du sens de rotation<br />
aisé<br />
Le sens de retournement (vers le<br />
haut ou vers le bas) est au choix de<br />
l’agriculteur. Il peut être<br />
inversé au cours de la<br />
vie de la<br />
charrue sans<br />
remplace ment<br />
de pièces.<br />
Largeur de travail du<br />
premier corps réglable<br />
En standard, le réglage du<br />
premier corps est effectué<br />
mécaniquement. Toutefois,<br />
un vérin de déport hydrau lique<br />
est disponible en option sur<br />
l’ensemble de la gamme.<br />
Conçues pour l’adaptation<br />
d’un cultivateur Packomat<br />
Ces deux têtes permettent<br />
l’adaptation d’un cultivateur<br />
Packomat. L’ensemble des flexibles<br />
nécessaires au fonctionnement de<br />
l’outil traverse la tête.<br />
Un retournement souple<br />
Ces deux têtes sont équipées d’un<br />
vérin de retournement surdimensionné<br />
de 80 mm placé à l’arrière de la tête.<br />
Il assure un retournement souple<br />
même avec une faible pression<br />
hydraulique. Le centre de gravité situé<br />
au plus près du tracteur diminue la<br />
capacité de relevage nécessaire et<br />
augmente la stabilité même pour les<br />
modèles les plus lourds.<br />
Barres d’attelage<br />
Les modèles équipés d’une tête<br />
300 bénéficient en standard d’un<br />
attelage en chape largement<br />
surdimensionné.<br />
10<br />
Disposition élégante des<br />
flexibles hydrauliques<br />
Pour diminuer les risques de<br />
sectionnement des flexibles<br />
hydrauliques lors des opérations de<br />
retournement, l’ensemble de ceux-ci<br />
traversent la tête. La valve hydraulique<br />
est intégrée à l’intérieur de la tête.<br />
Un blocage de tête intégré<br />
La plupart des gros modèles de<br />
charrue sont vendus avec une roue<br />
“combi” assurant à la fois le contrôle<br />
Facilité de réglage de<br />
l’aplomb<br />
Le réglage de l’aplomb est obtenu par<br />
2 butées (1 de chaque côté). Aucun<br />
outil n’est nécessaire car 2<br />
manivelles permettent un réglage<br />
simple et rapide.<br />
Tête 200
Le centre de gravité de la charrue se<br />
trouve près du tracteur<br />
La qualité et la durée de vie de la charrue réversible tournent littéralement autour<br />
d’un seul point, la tête de retournement. Elle constitue le coeur de la charrue<br />
réversible. Que ce soit lors du travail ou du transport, la tête est soumise à des<br />
contraintes énormes.<br />
Afin d’obtenir une répartition optimale du poids, toutes les têtes de retournement<br />
possèdent une construction compacte. Ce montage rapproche le centre de gravité de la<br />
charrue des bras d’attelage du tracteur, ce qui réduit considérablement les efforts de<br />
levage en comparaison avec d’autres marques de charrue.<br />
Trois têtes différentes<br />
Kverneland fournit 3 têtes différentes<br />
qui portent les désignations 110,<br />
200 et 300. Elles sont<br />
toutes fabriquées avec<br />
une qualité d’acier<br />
exceptionnelle<br />
et bénéficient du<br />
traitement thermique<br />
haute résistance<br />
Kverneland, qui allie<br />
plusieurs procédés<br />
de fabrication pour<br />
une robustesse<br />
à toute épreuve.<br />
Des roulements<br />
étanches<br />
surdimensionnés<br />
sans entretien<br />
sont utilisés<br />
pour des<br />
coûts de<br />
maintenance<br />
réduits.<br />
Têtes de retournement 110<br />
La tête 110 est utilisée sur les<br />
charrues 2 ou 3 corps.<br />
supporter des puissances de traction<br />
de 200 CV avec un rouleau intégré<br />
Packomat.<br />
Tête de retournement 300<br />
La tête 300 a été conçue pour<br />
faire face à l’augmentation des<br />
puissances de tracteur. Elle est<br />
conçue pour les grosses charrues<br />
portées et les tracteurs d’une<br />
puissance de 300 chevaux. Pour<br />
une grande souplesse et sécurité au<br />
retournement, les têtes 200 et 300 sont<br />
disponibles avec une valve et un vérin<br />
mémoire.<br />
Valve séquentielle<br />
La valve séquentielle veille à ce que<br />
le vérin de remise en ligne entre<br />
en service automatiquement lors<br />
du retournement et positionne la<br />
charrue de manière à placer l’arbre<br />
principal parallèlement au terrain.<br />
Après le retournement, la<br />
charrue revient<br />
automatiquement à la<br />
bonne position de travail.<br />
Tête 110<br />
Ce système est utilisé sur les<br />
grosses charrues 4 – 5 – 6 corps,<br />
afin de rendre le retournement plus<br />
souple. Une seule intervention sur le<br />
distributeur hydraulique du tracteur<br />
permet le réalignement de la poutre et<br />
le retournement de la charrue.<br />
Vérin mémoire<br />
Le vérin de remise en ligne automatique<br />
(vérin mémoire), qui est utilisé<br />
sur les charrues 4 corps extensibles<br />
et 5 - 6 corps Varilarge (ES/LS et EG/<br />
LB), entre en action au moment du<br />
retournement. Après le retournement,<br />
le vérin revient automatiquement à la<br />
largeur de travail préalablement réglée.<br />
Ceci en une seule intervention sur le<br />
distributeur simple effet du<br />
tracteur !<br />
Tête de retournement 200<br />
Cette tête est montée sur les charrues<br />
jusqu’à 5 corps qui lui permet de<br />
Tête 300<br />
11
Une gamme de<br />
charrues portées<br />
réversibles très<br />
étendue<br />
Kverneland offre une gamme de charrues complète, de la<br />
plus simple de 2 corps à la plus évoluée de 14 corps. Elles<br />
sont toutes capab les de rendre la préparation du sol efficace<br />
et plus profitable. Les charrues Kverneland augmentent vos<br />
rendements et vous font économiser du temps, du carburant,<br />
donc de l’argent !<br />
Corps de<br />
charrues<br />
Kverneland<br />
Corps N o 8<br />
Corps « Cylindro-hélicoïdal » le plus polyvalent de<br />
la gamme Kverneland. Il se distingue par<br />
son très bon pouvoir d’enfouissement.<br />
Grâce à son versoir, il est<br />
parfaitement approprié aux charrues<br />
Varilarge. Profondeur conseillée :<br />
15 à 30 cm.<br />
12<br />
Au fil des années, Kverneland<br />
a mis au point une gamme<br />
complète de corps de labour<br />
pouvant convenir à toutes les<br />
conditions de travail. Ils sont<br />
réputés dans le monde en tier<br />
pour l’excellente qualité de<br />
labour qu’ils fournissent, leur<br />
résistance excep tionnelle à<br />
l’usure, et également pour être<br />
peu tirants.<br />
Les corps de labour Kverneland<br />
sont fabriqués à partir d’un<br />
acier traité à chaud, puis<br />
soumis au traitement inédit par<br />
induction Kverneland qui<br />
apporte une très haute<br />
rési stance à l’usure,<br />
combinée à un degré<br />
d’élasticité optimal.<br />
Corps N o 9<br />
Comparable au corps N°8, il est toutefois<br />
légèrement plus court et plus<br />
cylindrique sur sa partie avant. Il a<br />
tendance, par conséquent, à<br />
dresser plus le labour. Profondeur<br />
conseillée : 15 à 35 cm.<br />
Corps N o 19<br />
Spécialement conçu pour les terres lourdes et<br />
argileuses. Du fait de la conception de son<br />
sep, il offre un dégagement important<br />
de la raie de labour, permettant le<br />
travail avec des tracteurs équipés de<br />
pneus larges. Profondeur conseillée :<br />
15 à 35 cm.
Kverneland EM&LM<br />
Destinées aux agriculteurs qui souhaitent une charrue robuste à largeur fixe.<br />
Kverneland ES&LS<br />
<strong>Charrues</strong> Varilarge® qui s’adaptent aux conditions de travail les plus difficiles.<br />
Kverneland ED&LD<br />
Leur largeur de travail est réglable : de conception robuste, ces deux modèles sont destinés aux<br />
terres moyennes à lourdes.<br />
Kverneland EG&LB<br />
Bénéficiant de toutes les caractéristiques du Varilarge Kverneland, ces charrues sont destinées<br />
aux terres les plus lourdes pour une réduction du temps de travail et une efficacité accrue.<br />
Kverneland EO&LO<br />
En version hors raie ou dans la raie, ces charrues portées 7 corps (Non-stop pour la EO)<br />
s’adaptent aux tracteurs de grosses puissances dotés de pneus larges, jumelés ou de chenilles.<br />
Kverneland VX<br />
Dessinée pour les tracteurs de faible puissance qui travaillent en sols légers à moyens.<br />
Une gamme complète<br />
Les charrues présentées dans cette brochure ne représentent qu’une partie d’une gamme<br />
complète de charrues simples portées à la plus imposante charrue semi-portée réversible 14<br />
corps.<br />
Corps N o 14<br />
Corps plastique « cylindro-hélicïdal »<br />
spécialement conçu pour les sols très<br />
collants. Au travail, son com porte -<br />
ment est similaire au corps N°19.<br />
Corps N° 28<br />
Comme le N° 8, ce versoir est destiné<br />
à des labours plus larges et plus<br />
profonds allant de 15 à 35 cm<br />
de profondeur. Il convient aux<br />
terres lourdes, où un bon<br />
retournement et une raie rappuyée sont<br />
nécessaires.<br />
Le corps n°28 augmente la largeur<br />
du fond de raie, afin de permettre le<br />
passage de tracteurs disposant de<br />
pneus larges.<br />
Corps N o 30<br />
Corps type « claire-voie », constitué de<br />
4 lames métalliques, il est parfaitement<br />
approprié aux terres collantes.<br />
Profondeur conseillée : 15 à 35 cm.<br />
13
Kverneland EM & LM<br />
Simple et robuste<br />
Le modèle Kverneland EM & LM est une charrue<br />
réversible, de 2 à 5 corps, à largeur de travail fixe qui<br />
intègre les caractéristiques largement éprouvées de<br />
la gamme de charrues portées Kverneland.<br />
Disponible de 2 à 5 corps.<br />
14<br />
Robuste et éprouvée<br />
Pour un maximum de robustesse, le<br />
châssis de la charrue EM/LM est<br />
constitué d’une poutre profilée d’une<br />
seule pièce de section 150x150x6.3<br />
mm, en acier traité par induction, ne<br />
comportant aucune soudure. Cette<br />
conception, exclusivité Kverneland, est<br />
un gage de légèreté et de longévité.<br />
Un corps supplémentaire peut être<br />
ajouté ultérieurement sur les châssis<br />
des versions 3 corps et 4 corps<br />
extensible.<br />
Largeur de travail fixe<br />
Deux dégagements entre corps sont<br />
disponibles : 85 cm (14’’ ou 16’’)<br />
pour répondre à des capacités de<br />
relevage faibles et 100 cm (14’’ ou<br />
16’’ ou 18’’) pour un franchissement<br />
optimal en présence de résidus<br />
végétaux importants. Quel que soit le<br />
dégagement entre corps, la charrue<br />
EM/LM se distingue par sa compacité.<br />
Le 1er corps est positionné au plus<br />
près de l’attelage permettant ainsi de<br />
rapprocher au maximum le centre de<br />
gravité de la charrue vers le tracteur.<br />
Deux têtes de retournement sont<br />
proposées en fonction du nombre<br />
de corps et des conditions de sol<br />
rencontrées : Une première très<br />
compacte pour des tracteurs jusqu’à<br />
110 chevaux, sur les versions 2 et 3
Charrue LM 4 corps avec Packomat.<br />
EM / LM : modèles 3 et 4 corps peuvent<br />
être équipés d’un corps additionnel.<br />
Poutre profilée 150x150x6.3 mm,<br />
traitée par induction.<br />
LM : sécurité à boulon de cisaillement.<br />
corps. Une tête nouvelle génération<br />
pour les tracteurs jusqu’à 200<br />
chevaux, sur les versions 3 corps<br />
extensible, 4 et 5 corps.<br />
Une sécurité de renommée<br />
Le modèle EM est équipé du système<br />
« Non-Stop » mécanique. Un dispo sitif<br />
monté sur ressorts à lames qui donne<br />
aux étançons la possibilité de pivoter<br />
à la rencontre des pierres et autres<br />
obstacles, avec souplesse et efficacité.<br />
La version LM est proposée avec une<br />
sécurité à boulon de cisaillement.<br />
De 2 à 5 corps<br />
Les charrues EM/LM peuvent être<br />
équipées d’un corps additionnel pour<br />
les versions de 2, 3 et 4 corps et<br />
peuvent recevoir tous les accessoires<br />
de la gamme Kverneland. Elles sont<br />
également spécialement conçues pour<br />
lui associer un rouleau tasseur intégré<br />
Packomat C.<br />
15
Kverneland ES & LS variable Varilarge width ® plough<br />
Simplicité d’utilisation<br />
et rendement<br />
Ce nouveau modèle bénéficie d’une poutre principale de<br />
150 x 150 mm de 3 à 5 corps. Le support principal renforcé<br />
autorise de plus grands dégagements entre-corps de 85 et<br />
100 cm. Il permet le réglage en continu de la largeur de<br />
travail au moyen d’un vérin hydraulique, en fonction de la<br />
nature du sol, des conditions météorologiques et du type<br />
de culture.<br />
Disponible de 2 à 5 corps, mod. LS de 2 à 6 corps.<br />
Le modèle ES, conçu pour les conditions<br />
difficiles avec présences de pierres, est<br />
équipé du système de sécurité Non-<br />
Stop mécanique à lames. Une sécurité<br />
par boulon de cisaillement est proposée<br />
sur la charrue LS. Avec le Varilarge®<br />
hydraulique, la largeur de travail peut<br />
être modifiée en cours de travail depuis<br />
la cabine ; le gain de temps, dans ce<br />
cas, améliore encore le rendement de la<br />
charrue.<br />
La largeur de travail peut être ajustée<br />
rapidement de 30 à 50 cm (12 à 20’’) sur<br />
les ES 85 et de 35 à 55 cm (14 à 22’’)<br />
sur les ES 100 simplement en réglant<br />
l’angle de la poutre.<br />
Construit pour durer<br />
Pour un maximum de robustesse et de<br />
longévité, le châssis de la charrue ES/LS<br />
est constitué d’une poutre profilée d’une<br />
seule pièce, en acier traité par induction.<br />
La poutre des charrues 3, 4 et 5 corps<br />
avec tête 200 est formée d’un tube traité<br />
par induction de 150x150 mm, pour une<br />
résistance accrue.<br />
Le châssis monopoutre, dont la<br />
robustesse garantit la longévité avec un<br />
entretien minimal, est directement relié<br />
au support de la tête de retournement.<br />
Le premier corps est directement fixé sur<br />
la glissière de la tête de retournement ;<br />
le centre de gravité, ainsi<br />
rapproché des points d’attelage, dimi nue<br />
la force de relevage nécessaire.<br />
La stabilité de l’ensemble tracteur/<br />
charrue est grandement améliorée ; cet<br />
avantage est particulièrement intéressant<br />
en terrain accidenté.<br />
Les charrues ES/LS sont disponibles<br />
avec 2 différents types de têtes de<br />
retournement en fonction du nombre de<br />
corps : têtes 110 et 200 (voir caractéristiques<br />
pages 40).<br />
Convient à tous types de<br />
tracteurs<br />
La fiabilité et la durée de vie d’une<br />
charrue réversible dépendent largement<br />
de la tête de retournement. Au cours<br />
du travail et du transport, cette partie<br />
critique est soumise à des contraintes<br />
considérables. La conception de la tête<br />
de retournement des charrues ES et LS<br />
permet d’adapter facilement la charrue<br />
à tous les modèles de tracteur quelles<br />
que soient la voie et la géométrie de<br />
l’attelage. Un axe de retournement de<br />
120 mm (têtes 200) et des roulements<br />
à rouleaux triple étanchéité assurent un<br />
fonctionnement sans problèmes<br />
pendant de longues années.<br />
18<br />
Une largeur de travail réglable<br />
hydrauliquement<br />
Le système Varilarge® équipant les<br />
charrues ES et LS permet d’optimiser le<br />
rendement du labour en faisant varier<br />
la largeur de travail depuis la cabine du
tracteur. Comparé à une charrue à<br />
largeur fixe, le gain de rendement est de<br />
20 à 40%.<br />
Le premier corps est fixé sur la tête de<br />
charrue afin de limiter la capacité de<br />
relevage requise. Ceci signifie qu’il peut<br />
être nécessaire de changer le déport si la<br />
largeur de travail est ajustée.<br />
Pour les accessoires, voir page 38,<br />
39 et 41.<br />
La largeur de<br />
travail est visible<br />
depuis la cabine du<br />
tracteur grâce à un<br />
indicateur.<br />
19
Modèles ED & LD<br />
Construction robuste pour un<br />
poids minimum<br />
Ces deux modèles ont été conçus pour des coûts de labour<br />
minimum dans des sols moyens à lourds.<br />
Disponibles de 2 à 6 corps.<br />
20<br />
Construction robuste<br />
Les deux modèles de construction<br />
solide sont destinés au labour rapide,<br />
à faible coût, dans des sols moyens à<br />
lourds. Ils sont construits autour d’un<br />
châssis principal de 100x200 mm<br />
traité par induction et muni d’une<br />
tête 200. Pour un travail dans des<br />
conditions très difficiles, les modèles<br />
ED/LD HD sont disponibles, en poutre<br />
principale de 120x200 mm, avec un<br />
support principal renforcé monté sur la<br />
tête 300. La conception est<br />
très proche des charrues Varilarge EG/<br />
LB situé en haut de la gamme.<br />
Equipées d’un système unique<br />
Le modèle ED est équipé du système<br />
unique de sécurité Non-Stop<br />
Kverneland, tandis que la version LD<br />
est dotée d’ages fixes protégés<br />
individuellement par un boulon de<br />
cisaillement remplaçable. De plus, une<br />
ver sion spéciale est proposée, en<br />
option, avec le système d’amortisseur<br />
Vibromat. Avec ces versions, vous<br />
avez l’esprit tranquille et vous êtes sûr<br />
que Kverneland a conçu une gamme<br />
résistante de charrues réversibles<br />
pour des performances puissantes et<br />
constantes. Elles permettent de porter<br />
la largeur de sillon de 30 à 50 cm (12’’<br />
à 20’’), ce qui vous fait économiser du<br />
temps et de l’argent, en augmentant le<br />
ren de ment et en diminuant la<br />
con som mation de carburant.
Kverneland ED/LD-FR<br />
Les modèles ED et LD sont disponibles<br />
en version frontale, de 2 à 3<br />
corps. Véritable référence de robustesse,<br />
ces charrues se distinguent<br />
par leur vérin de remise en ligne qui<br />
est en butée au travail. Ainsi, Il ne<br />
subit pas les contraintes au cours du<br />
labour.<br />
Largeur réglable<br />
manuellement<br />
Ces modèles sont conçus pour des<br />
profondeurs de labour comprises<br />
entre 12 et 45 cm, en fonction du<br />
type de corps et de différentes<br />
largeurs de labour. Le déplacement<br />
d’un boulon sur chaque élément<br />
d’age permet de régler les largeurs<br />
de labour par intervalle de<br />
5 cm (2’’) de 30 à 50 cm (12 à 20’’).<br />
Charrue LD avec le système Vibromat.<br />
Ainsi la charrue peut être réglée en<br />
fonction des conditions de sol et de la<br />
taille du tracteur.<br />
La largeur de sillon se règle<br />
simplement en déplaçant un boulon<br />
sur chaque élément d’age.<br />
Contraintes sur le tracteur et<br />
la charrue limitées<br />
Les grandes charrues exercent des<br />
contraintes importantes sur l’attelage<br />
arrière du tracteur, surtout durant le<br />
retournement. Afin d’éviter ce<br />
pro blème, les modèles 4 à 6 corps<br />
disposent d’un vérin de remise en<br />
ligne automatique, afin de recentrer<br />
le châssis principal durant le retourne<br />
ment et de réduire les contraintes<br />
exercées sur le tracteur et sur la<br />
charrue.<br />
<strong>Equipements</strong> disponibles<br />
Comme pour toutes les charrues<br />
réversibles Kverneland, le réglage de<br />
la largeur du premier corps par un<br />
vérin hydraulique est disponible en<br />
option pour permettre un réglage « en<br />
marche ». Tous les modèles peuvent<br />
être équipés de différents types de<br />
coutres circulaires, de rasettes et de<br />
roues de profondeur. Voir pages 38,<br />
39 et 41. Caractéristiques techniques,<br />
page 40.<br />
21
Kverneland EG & LB Varilarge®<br />
Economie de temps et<br />
de carburant<br />
Les charrues Kverneland EG et LB sont incontournables pour une préparation<br />
du sol plus efficace.<br />
Elles ont été construites à partir d’un châssis haute résistance, destiné<br />
à faire face aux conditions les plus difficiles.<br />
Disponibles de 3 à 6 corps.<br />
22<br />
Kverneland EG et LB sont maintenant<br />
disponibles avec une poutre traitée par<br />
induction de 100x200 mm et une tête<br />
de retournement de 200 chevaux. Les<br />
versions « HD » offrent une poutre<br />
principale de 120x200 mm, un support<br />
avant surdimensionné et la toute<br />
nouvelle tête 300 traitée par induction.<br />
Rendements augmentés avec le<br />
Varilarge®<br />
Les deux modèles sont dotés du<br />
système Varilarge, qui non seulement<br />
accroît le rendement, mais présente<br />
également des qualités améliorées de<br />
labour et d’enfouissement. L’ingénieux<br />
système d’attelage vous permet de
Kverneland LB au travail – une charrue<br />
réversible robuste et efficace pour les<br />
sols moyens à lourds.<br />
régler hydrauliquement la largeur de<br />
travail de 30 à 50 cm (12’’ à 20’’) à<br />
l’aide d’un seul levier installé dans la<br />
cabine du tracteur.<br />
La principale différence<br />
La différence entre les deux modèles<br />
réside dans le fait que la charrue LB<br />
est équipée d’âges fixes protégés<br />
indivi du ellement par un boulon de<br />
cisaillement remplaçable, tandis<br />
que le modèle EG robuste est doté<br />
du système de sécurité Non-Stop<br />
Kverneland qui a fait ses<br />
preuves.<br />
Contraintes réduites au<br />
retournement<br />
Tout comme sur d’autres charrues<br />
réversibles portées de la gamme<br />
Kverneland, un système de remise<br />
en ligne automatique est intégré au<br />
châssis principal, afin de réduire<br />
les contraintes exercées sur le<br />
tracteur et sur la charrue durant<br />
le retournement. Grâce à ceci,<br />
ainsi qu’à un système de mise en<br />
mémoire, la largeur de travail fixée<br />
au départ est maintenue après le<br />
retournement de la charrue.<br />
Le réglage mécanique du premier<br />
corps est fourni en équipement<br />
standard. Cependant, un vérin<br />
hydrau lique est disponible et<br />
particulièrement recommandé pour le<br />
labour dans des terres vallonnées.<br />
Les charrues Kverneland EG/LB sont<br />
disponibles avec tête 200 ou 300,<br />
suivant la version et le nombre de<br />
corps. Voir page 40.<br />
La plupart des modèles peuvent être<br />
équipés du cultivateur Packomat<br />
Kverneland (voir page 32 - 33).<br />
Pour les accessoires, voir page 38,<br />
39 et 41.<br />
Traitement spécial<br />
haute résistance<br />
Les modèles EG et LB sont destinés à des<br />
grosses exploitations ou à des entreprises<br />
à la recherche de charrues robustes<br />
pour atteler sur des tracteurs de grosse<br />
puissance. Ils sont la solution! Construits<br />
autour d’un châssis principal traité par<br />
induction, ils offrent la force et la durabilité<br />
nécessaire au travail dans des conditions<br />
pénibles.<br />
Si la charrue heurte un obstacle, le modèle<br />
LB est protégé par une sécurité à boulon<br />
de cisaillement, tandis que le modèle EG<br />
est doté du système unique de sécurité<br />
automatique Kverneland, qui permet un<br />
labour efficace non-stop dans toutes les<br />
conditions.<br />
23
Kverneland EO & LO Varilarge ®<br />
La haute performance de charrues<br />
portées réversibles<br />
Les charrues portées réversibles Kverneland EO/LO « hors raie/dans la raie » remplissent<br />
tous les critères nécessaires aux tracteurs de grosse puissance.<br />
Disponible de 4 à 7 corps.<br />
26<br />
Une construction unique<br />
Les ingénieurs Kverneland ont créé<br />
le dernier cri des charrues portées<br />
en utilisant une qualité d’acier hors<br />
du commun sur lequel est appliqué le<br />
traitement thermique haute résistance<br />
Kverneland inégalé.<br />
L’une de ses principales<br />
caractéristiques se traduit par sa<br />
liaison par parallélogramme qui assure<br />
la fonc tion hors raie /dans la raie.<br />
Ce concept permet au préalable de<br />
positionner la charrue en position<br />
d’équilibre afin d’assurer son retourne<br />
ment en souplesse et de préserver<br />
l’attelage du tracteur d’efforts trop<br />
élevés. Les efforts exercés lors du<br />
retournement n’excèdent pas ceux<br />
d’une charrue de 4 ou 5 corps.<br />
Hors raie/dans la raie<br />
Les modèles EO et LO ont été<br />
spé cialement conçus pour s’adapter<br />
aux tracteurs de fortes puissances<br />
dotés de roues jumelées ou de<br />
chenilles. En version hors raie, le<br />
déport important de 1,42 m depuis<br />
l’axe de la fusée à la pointe du premier<br />
corps, fonction du modèle et de la<br />
largeur de travail désirée, permet à
l’utilisateur de se positionner selon<br />
ses besoins. Le changement du mode<br />
« hors raie » à la position « dans la<br />
raie » s’effectue du bout du doigt par<br />
une simple commande hydraulique.<br />
Faible capacité de relevage<br />
La capacité de relevage d’une<br />
charrue portée réversible 7 corps<br />
pourrait être énorme. Mais grâce à<br />
son concept intelligent et astucieux, la<br />
capacité de relevage nécessaire pour<br />
lever les charrues Kverneland EO/LO<br />
est réduite de 10 à 20% par rapport<br />
aux charrues présentes sur le marché.<br />
La tête 300 pour un<br />
retournement facilité<br />
Afin de fournir à la fois l’inertie et<br />
la résistance nécessaires lors du<br />
retournement, les charrues Kverneland<br />
EO/LO sont dotées de la tête 300 :<br />
sa fusée de 150 mm de diamètre,<br />
solidaire de la tête, lui confère une<br />
robustesse exceptionnelle tout en<br />
permettant un retournement souple<br />
et sans effort, avec des tracteurs de<br />
300CV.<br />
de chantier, par conséquent de réduire<br />
la consommation de carburant, donc<br />
diminuer les coûts.Cet ingénieux<br />
système permet un ajustement infini<br />
de 30 à 50 cm (12’’ à 20’’) de la largeur<br />
de travail, par une simple action<br />
depuis la cabine du tracteur.<br />
Différences entre EO et LO<br />
Les charrues LO sont munies d’une<br />
sécurité individuelle par boulon de<br />
cisaillement, tandis que les charrues<br />
EO sont quant à elles, pourvues de la<br />
célèbre sécurité Non-Stop Kverneland<br />
qui permet de travailler dans les<br />
conditions les plus caillouteuses.<br />
Les modèles 4, 5 et 6 corps peuvent<br />
recevoir un corps supplémentaire,<br />
ainsi que rasettes et coutres<br />
circulaires.<br />
Caractéristiques techniques,<br />
page 40.<br />
Pour les accessoires, voir page 38,<br />
39 et 41.<br />
Avec sa poutre principale de<br />
120X200 mm, renforcée par le<br />
traitement thermique haute résistance<br />
Kverneland, et sa robuste tête 300, les<br />
charrues Kverneland EO/LO ont été<br />
conçues pour résister aux efforts les<br />
plus extrêmes lors du labour.<br />
Augmentation des rende ments,<br />
gain de temps, de fuel et<br />
d’argent<br />
Les deux modèles sont pourvus du<br />
système Varilarge® Kverneland.<br />
Le réglage hydraulique de la largeur de<br />
travail permet non seulement<br />
d’augmenter les rendements<br />
27
Kverneland VX<br />
Le choix parfait pour les sols<br />
moyens à légers<br />
Le système Kverneland de remise en ligne<br />
automatique, dont sont dotées toutes les<br />
charrues réversibles Kverneland, garantit<br />
un bon alignement de la charrue, quelle<br />
que soit la disposition des roues.<br />
Des équipements qui<br />
font la différence !<br />
Kverneland offre des systèmes élaborés pour des<br />
charrues imbattables. Des équipements tels que<br />
notre cultivateur Packomat permet de réduire les<br />
coûts de préparation du lit de semence.<br />
Nous possédons une gamme complète<br />
d’accessoires, et nos pièces d’usure<br />
d’origine sont toujours disponibles.<br />
28
La Kverneland VX est une charrue robuste, d’un<br />
faible poids conçue pour de faibles coûts de labour.<br />
Disponible de 3 à 5 corps.<br />
Conçue pour travailler dans des sols<br />
légers et moyens, cette charrue de faible<br />
coût possède toutes les carac téri stiques<br />
des charrues réver sibles Kverneland<br />
plus grandes et plus lourdes.<br />
Ce modèle comporte un châssis<br />
prin cipal de 100x150 mm bénéficiant du<br />
traitement haute résistance par induc tion<br />
Kverneland. Elle est munie d’un nouvel<br />
âge plus résistant, d’un support avant<br />
plus lourd et est disponible avec une<br />
tête 200.<br />
Equipée pour un travail efficace<br />
Les charrues VX sont équipés du<br />
système de réglage de la largeur de<br />
sillon, ce qui vous permet non seulement<br />
d’augmenter le rendement de labour,<br />
réduisant ainsi les frais de carburant,<br />
mais également d’utiliser votre tracteur<br />
plus facilement dans des conditions de<br />
sol variées. Le réglage de la largeur de<br />
sillon se fait par l’intermédiaire d’une<br />
plaque excentrique. En desserrant le<br />
boulon de fixation, il est possible de<br />
tourner la plaque excen trique pour<br />
obtenir une largeur de sillon de 30, 35,<br />
40, 45 ou 50 cm (12”, 14”, 16”, 18” ou<br />
20”).<br />
Compatible avec les tracteurs<br />
de faible puissance<br />
Nécessitant une puissance maximale<br />
de relevage de seulement 1900 kg pour<br />
le modèle 3 corps et de 3500 kg pour<br />
le modèle 5 corps, cette charrue est<br />
compatible avec un grand nombre de<br />
tracteurs de faible puissance.<br />
Les modèles VX sont équipés d’une<br />
roue de contrôle légère avec amortisseur<br />
de chocs pour obtenir un travail<br />
régulier. Afin de permettre à la charrue<br />
de travailler plus près des clôtures, haies<br />
et fossés, cette roue peut être installée<br />
en position avancée.<br />
L’offre Kverneland VX<br />
Kverneland VX est disponible en<br />
version 3, 4 et 5 corps. Tous les<br />
modèles peuvent recevoir le cultivateur<br />
Packomat Kverneland.<br />
Kverneland Packomat<br />
Le cultivateur Packomat permet de préparer le lit de semence tout en labourant.<br />
Fixé sur la tête de celle-ci, il suit tous les mouvements de la charrue aussi bien<br />
au travail, qu’au retournement ou au transport.<br />
Pièces d’usure d’origine<br />
Grâce à son procédé révolutionnaire de traitement des aciers, Kverneland a<br />
développé une gamme de nouveaux socs avec des caractéristiques<br />
de résistance à l’usure exceptionnelles.<br />
Kverneland Quick-Fit<br />
Un système complètement novateur de fixation de la pointe sur le soc,<br />
qui permet son changement en quelques secondes. Seuls un chasse et un<br />
marteau<br />
sont nécessaires.<br />
Accessoires<br />
Kverneland offre une gamme complète d’accessoires pour tous les<br />
modèles de charrue.<br />
29
Kverneland PW/RW Varilarge®<br />
De 7 à 12 corps, charrue semi-portée réversible<br />
La gamme complète<br />
Des besoins différents, des<br />
charrues différentes<br />
Les gamme de charrues Kverneland est constituée de différents modèles allant de la 2<br />
corps à la charrue articulée, semi-portée réversible de 14 corps.<br />
Kverneland PB/RB Varilarge®,<br />
5-8 corps, semi-portée réversible<br />
30
Kverneland PG/RG Varilarge®,<br />
6-8 corps, semi-portée réversible<br />
Kverneland AB/AD Varilarge®,<br />
2-5 corps, charrue conventionnelle.<br />
Kverneland PN/RN, 5-8 corps,<br />
charrue semi-portée réversible<br />
monoroue.<br />
Kverneland BE<br />
Varilarge®, 4-8 corps<br />
semi-portée simple<br />
Kverneland PT/RT Varilarge®<br />
10-14 corps, charrue semi-portée articulée réversible.<br />
31
Kverneland Packomat<br />
Un lit de semence parfait tout<br />
en labourant<br />
Kverneland a développé un cultivateur intégré sur la charrue pour préparer le lit de<br />
semence tout en labourant afin de réduire les coûts de préparation.<br />
Afin de réduire le nombre de passages<br />
pour la préparation du lit de semence,<br />
Kverneland a mis au point le rouleau<br />
intégré Packomat qui permet un rappui<br />
et un émiettement du sol tout en<br />
labourant. Le nombre d’opérations est<br />
réduit et le sol est restructuré. Dans la<br />
plupart des cas, le sol est prêt à être<br />
ensemencé après son passage.<br />
Le Packomat suit la charrue<br />
Au contraire des rouleaux traînés<br />
conventionnels, l’utilisation du rouleau<br />
Packomat est d’une simplicité<br />
extrême. En effet, le Packomat est<br />
complètement intégré à la charrue et<br />
suit toutes ses manoeuvre aussi bien<br />
au travail que durant les phases de<br />
retournement dans les fourrières.<br />
32<br />
Le cultivateur Packomat fait partie<br />
intégrante de la charrue. Outre un<br />
gain significatif de temps, il permet<br />
également une réduction importante<br />
des coûts de mécanisation et évite<br />
l’utilisation d’outils animés.<br />
Des avantages importants<br />
Le Packomat Kverneland offre<br />
plusieurs avantages réels. D’abord,<br />
tout ce qui est labouré est également<br />
émietté et rappuyé pour un lit de<br />
semence parfait. Vous n’avez pas<br />
besoin de penser à désenclencher<br />
le rouleau « tasseur » avant<br />
la tournière et de le récupérer<br />
après le retournement. Il change<br />
automatiquement de côté lors du<br />
retournement de la charrue.<br />
Contrairement aux rouleaux<br />
“émietteurs” classiques traînés, le<br />
Packomat est fixé sur la charrue par<br />
l’intermédiaire d’un long bras en acier<br />
trempé spécial. Ce bras, en assurant<br />
un report du poids de la charrue sur<br />
le cultivateur Packomat, lui permet de<br />
travailler la terre avec une pression<br />
bien déterminée. La pression se règle<br />
facilement à l’aide d’un tirant ou d’un<br />
vérin hydraulique (en option) jusqu’à<br />
plus de 1000 kg.
Bras de rouleau Packer<br />
Robustesse et<br />
confiance<br />
Le bras de rouleau Kverneland est relié directement<br />
à la tête de charrue pour réduire les contraintes<br />
latérales. Ceci permet de résoudre les problèmes<br />
associés à l’utilisation du rouleau traditionnel relié à<br />
la poutre de la charrue.<br />
Grâce au petit diamètre des<br />
anneaux du rouleau, l’effet de<br />
nivellement du Packomat est<br />
surprenant, car il pousse une quantité<br />
de terre devant lui.<br />
Les anneaux tranchants découpent<br />
les blocs de terre au travers des raies,<br />
émiettent les mottes, enfouissent les<br />
cailloux, nivellent et ameublissent la<br />
terre de manière à rétablir le transport<br />
de l’eau par capillarité. Les labours de<br />
printemps peuvent alors commencer<br />
plus tôt, ce qui diminue les problèmes<br />
liés à la sécheresse du début de l’été.<br />
Rouleau tasseur traîné<br />
classique<br />
Un lit de semence fin et nivelé<br />
La liaison entre la charrue et le<br />
rouleau Packomat reste constante.<br />
Ceci assure un bon émiettement.<br />
Equipé d’une herse à dents, le<br />
rouleau Packomat prépare un lit de<br />
semence régulier et de bonne qualité.<br />
En sols légers et moyens, le lit de<br />
semence est prêt après ce seul<br />
passage. En sols plus lourds, il évite<br />
un passage supplémentaire qui<br />
pourrait être nécessaire.<br />
Moins d’usure et moins<br />
d’efforts de traction<br />
Grâce à la roue de terrage d’un côté<br />
et le rouleau Packomat de l’autre, les<br />
performances de la charrue se<br />
trouvent nettement améliorées. Elle est<br />
plus équilibrée, les frottements sont<br />
réduits, d’où une moindre usure des<br />
contre-seps. Ceci contribue<br />
également à réduire la puissance<br />
motrice nécessaire. Comparé à<br />
un rouleau “tasseur” classique, le<br />
Packomat intégré Kverneland<br />
présente un besoin en puissance de<br />
traction qui peut être réduit de 25%.<br />
33
Pièces d’usure Kverneland<br />
Une idée d’avance dans la<br />
recherche de qualité<br />
Les socs des charrues Kverneland sont bien connus pour<br />
leurs caractéristiques de résistance à l’usure. Au coeur de<br />
chaque soc, se trouve un acier de qualité exceptionnelle,<br />
qui a subi un procédé révolutionnaire de traitement par<br />
induction pour lequel nous avons déposé un brevet.<br />
Les pièces<br />
d’origine<br />
Kverneland<br />
vous rendront<br />
la vie plus<br />
facile<br />
Nouveau traitement<br />
révolutionnaire haute<br />
résistance<br />
Recherchez la flèche<br />
Kverneland. C’est la<br />
garantie de nos<br />
pièces d’origine.<br />
Les meilleures<br />
pièces sur terre!<br />
34<br />
Le secret réside dans le procédé<br />
utilisé pour renforcer les zones<br />
exposées à l’usure bien au-delà des<br />
niveaux jamais atteints jusqu’à<br />
présent. En même temps, il procure<br />
aux zones situées autour des<br />
perçages des boulons de fixation,<br />
la flexibilité nécessaire pour éviter<br />
les fêlures. Grâce à cet équilibre,<br />
le soc durera jusqu’à 25% plus<br />
longtemps tout restant aussi<br />
efficace. La longévité du soc sera<br />
considérablement accrue, conduisant<br />
à une réduction des coûts d’utilisation.<br />
Qualité et fiabilité<br />
Depuis plus de 30 ans, les ingénieurs<br />
Kverneland améliorent leurs méthodes<br />
ancestrales du traitement de<br />
l’acier.<br />
Des millions de versoirs qui retournent<br />
la terre dans le monde entier attestent<br />
de la qualité et de la fiabilité de ces<br />
techniques avec des taux<br />
d’usure 2 fois moins élevés que ceux<br />
de leurs concurrents.<br />
La chaleur est là !<br />
Kverneland est parvenu à développer<br />
un procédé de traitement tout<br />
nouveau des pointes de soc, qui leur<br />
donne une durée de vie beaucoup<br />
plus grande sans augmenter les<br />
risques de casse. La tâche de nos<br />
chercheurs fût très difficile car la<br />
technologie de l’époque, approchait<br />
déjà ses limites. La nouveauté vient<br />
d’une méthode ingénieuse de<br />
traitement par induction, capable de<br />
conférer différents degrés de dureté<br />
pour une même pièce de métal traité.
A<br />
P<br />
I<br />
G<br />
N<br />
T<br />
P<br />
E<br />
N<br />
E<br />
T<br />
1998<br />
D<br />
N<br />
Production des<br />
socs étape par<br />
étape<br />
Nouveau traitement thermique révolutionnaire.<br />
Etape 1<br />
Les pièces de nos<br />
concurrents ne peuvent<br />
pas rivaliser !<br />
Le grand défi était de trouver comment<br />
adapter ce procédé aux socs.<br />
Aujourd’hui, avec un investissement<br />
très important, Kverneland est par venu<br />
à adapter cette technique de façon à<br />
pourvoir traiter les socs de la même<br />
façon que les pointes. Ces socs sont<br />
désormais disponibles chez votre concessionnaire<br />
Kverneland.<br />
Soc usé - comment augmenté la durée de vie!<br />
Il est aisé de déceler la différence au<br />
premier coup d’oeil, et les avantages<br />
se mesureront très vite.<br />
En essayant de fabriquer des pièces<br />
d’usure de même dureté et de même<br />
résistance que Kverneland, nos<br />
concurrents ont fréquemment recours<br />
à des aciers plus épais, et de qualité<br />
inférieure. Plus de matière peut, à première<br />
vue, être perçu comme un avantage,<br />
mais le résultat est toujours très<br />
décevant. Les socs s’usent plus vite,<br />
et la pénétration des corps est moins<br />
bonne. La charrue est plus<br />
difficile à tracter.<br />
Les charrues Kverneland ont été mises<br />
au point pour maintenir une pénétration<br />
constante durant toute leur durée<br />
de vie. Ils s’adaptent parfaitement aux<br />
corps de charrue Kverneland et donnent<br />
dans toutes les conditions, les<br />
meilleurs résultats.<br />
Etape 2<br />
Etape 3<br />
Etape 4<br />
Etape 5<br />
Toujours un<br />
secret!<br />
Etape 6<br />
35
Le nouveau système de fixation des pointes<br />
Kverneland Quick-Fit<br />
Le nouveau système breveté<br />
Kverneland consiste en un nouveau<br />
soc, un nouveau support et surtout<br />
une nouvelle pointe spéciale. Toutes<br />
ces nouvelles pièces bénéficient bien<br />
sûr du traitement haute résistance<br />
Kverneland.<br />
Le soc et le support sont boulonnés<br />
sur le corps de labour, tandis que<br />
la pointe est fixée dans son support<br />
par un système unique de blocage.<br />
Quelques coups de marteau sur la<br />
pointe et c’est fixé ! Et surtout, quand<br />
la pointe nécessite d’être changée,<br />
une simple chasse et un marteau<br />
suffisent.<br />
Retour plus rapide au travail<br />
quand les pointes sont usées !<br />
Le nouveau système de fixation<br />
Quick-Fit permet de réduire considérablement<br />
le temps nécessaire au<br />
changement des pointes comparé à<br />
un système de fixation classique. Par<br />
conséquent, la charrue est capable de<br />
revenir plus vite au champ.<br />
“Nous avons réduit le temps pour<br />
remplacer les pointes d’une charrue 8<br />
corps semi-portée réversible, de<br />
30 min à 5 min”.<br />
Le système est très polyvalent :<br />
si en terrains durs et secs, avec<br />
des pointes partiellement usées,<br />
des problèmes de pénétration sont<br />
rencontrés, il est possible de monter<br />
des pointes neuves pour y pallier.<br />
Arrêt total pendant quelques secondes ...<br />
…. Certainement le plus rapide, en quelques minutes vous pouvez<br />
changez un jeu de nouvelles pointes.<br />
… et les seuls outils utilisés sont le chasse et le marteau!<br />
36
Système Kverneland Quick-Fit<br />
- L’arrêt le plus rapide pour le changement de pointes!<br />
Rapide<br />
et facile à<br />
utiliser<br />
Sûr<br />
et sans<br />
danger<br />
Durée de vie<br />
augmentée<br />
Meilleure<br />
utilisation<br />
des pièces<br />
Coûts<br />
réduits<br />
Meilleure<br />
pénétration<br />
Acier haute<br />
qualité<br />
Aucun<br />
boulon<br />
nécessaire<br />
Plus<br />
pratique<br />
KVERNELAND GROUP SPARE PARTS<br />
La division ”pièces de rechange” du Groupe Kverneland est pensée en termes de fiabilité,<br />
sécurité et de rendement optimal; Elle veille aussi à limiter le coût d’utilisation de vos machines.<br />
Sur nos sites de production, nos procédés de construction, innovants et brevetés, sont un gage<br />
de qualité et de longévité.<br />
Le Groupe Kverneland bénéficie de tout un réseau de distributeurs parfaitement<br />
expérimentés, garantissant ainsi à ses clients une assistance technologique de pointe et des<br />
pièces de rechange d’origine.Pour assister ses distributeurs, le groupe les approvisionne en<br />
pièces de haute qualité grâce à un circuit de distribution international, innovant, garantissant un<br />
niveau de service exceptionnel.<br />
37
<strong>Equipements</strong><br />
Une gamme complète d’accessoires<br />
Pour obtenir de la charrue les meilleures performances,<br />
il faut l’équiperd’accessoires adaptés à la tâche à accomplir.<br />
Kverneland propose une gamme complète d’équipements<br />
pour accroître le rendement de ses charrues.<br />
Nouvelles rasettes à ajustement<br />
facile et rapide<br />
Kverneland propose une nouvelle génération de<br />
rasettes disponibles pour ses modèles de charrues.<br />
Les nouvelles rasettes sont faciles et rapides<br />
à ajuster dans toutes les positions. Des marques<br />
dans le bras de rasette permettent un réglage à<br />
hauteur uniforme sur tous les corps sans mesure.<br />
Chaque rasette se trouve fixé par une seule vis.<br />
Deux types de rasettes vous sont proposés :<br />
la rasette universelle et la rasette maïs. Toutes<br />
deux sont disponibles avec un soc long pour<br />
un enfouissement efficace des déchets et des<br />
herbes.<br />
Déflecteurs de versoirs<br />
Pour un meilleur enfouissement avec une grande<br />
quantité de résidus à différentes profondeurs de<br />
labour. Seuls quelques réglages simples sont<br />
nécessaires.<br />
38<br />
Déport latéral hydraulique<br />
Pour réglage hydraulique de la première raie<br />
depuis la cabine du tracteur. Recommandé dans<br />
les champs en dévers.<br />
Attelage automatique<br />
Toutes les têtes de charrues sont disponibles<br />
avec un système d’attelage automatique pour<br />
faciliter l’accouplement et le désaccouplement.<br />
Barre d’attelage<br />
Les têtes Kverneland sont conçues pour<br />
s’adapter facilement à tous les types de trac teurs<br />
et toutes les voies. Vous avez le choix entre les<br />
catégories II et III et diverses longueurs : 825,<br />
860, 935 et 965 mm.
<strong>Equipements</strong><br />
Coutres lames incorporés<br />
Ils constituent une alternative aux coutres<br />
circulaires lorsqu’il est nécessaire de réduire le<br />
poids en cas de risque de bourrage occasionné<br />
par les pierres ou les résidus. Ne peuvent être<br />
montés que sur les charrues équipées de pointes<br />
réversibles.<br />
Soc à pointe réversible<br />
Le système de soc le plus simple et le plus<br />
économique pour un labour en sol dur et abrasif<br />
et dans des conditions généralement difficiles.<br />
Soc à pointe fixée par un boulon<br />
Recommandé pour un labour dans des terres<br />
collantes. La pointe est fixée au moyen d’un seul<br />
boulon et se remplace donc aisément.<br />
Coutres lames latéraux<br />
De conception robuste et bénéficiant du<br />
traitement haute résistance Kverneland, ce<br />
coutre lame est destiné aux sols usants. Fixé sur<br />
le contre-sep, son maintien lui permet de faire<br />
face aux conditions pierreuses.<br />
Quick-Fit<br />
Le système Quick-Fit peut être utilisé sur<br />
toutes les charrues Kverneland: il réduit<br />
considérablement le temps nécessaire au<br />
remplacement des pointes.<br />
Coutre circulaire<br />
Permettent une muraille plus nette. Disponibles<br />
en 45 et 50 cm, en disque lisse ou crénelé. Sur<br />
certains modèles, le montage n’est possible que<br />
sur le dernier corps.<br />
Ecosoc<br />
L’Ecosoc (spécial soc constitué de 3 pointes<br />
réversibles) permet un travail de décompactage<br />
10 cm en dessous de la semelle de labour.<br />
Il permet également de réduire la profondeur de<br />
labour tout en conservant ces intérêts<br />
agrono miques.<br />
Coutre additionnel<br />
Fixé sur le versoir ou sur le soc, il est destiné<br />
à prédécouper les sols lourds pour facilter les<br />
opérations de retournement.<br />
Elargisseur de raie<br />
Monté sur le corps arrière pour augmenter le<br />
fond de raie arrière, permettant de travailler avec<br />
les tracteurs à pneus larges, jusqu’à 30’’, par<br />
exemple lorsque la charrue est équipée en<br />
corps N°19.<br />
39
Caractéristiques techniques<br />
MODELE<br />
Dégagt<br />
TYPE entre<br />
corps<br />
Tête<br />
Age<br />
Largeur<br />
de<br />
travail<br />
cm<br />
Dégagt<br />
sous<br />
age<br />
Nbre<br />
de<br />
corps<br />
Poids (Kg)<br />
Capacité de relevage (Kg)<br />
2-C 3-C 4-C 5-C 6-C 2-C 3-C 4-C 5-C 6-C<br />
EM 85/100 110<br />
Non Stop 35/40/45<br />
70/75<br />
2 - 3<br />
780<br />
990<br />
–<br />
–<br />
–<br />
1200<br />
2200<br />
–<br />
–<br />
–<br />
EM 85/100 200<br />
“<br />
35/40/45<br />
70/75<br />
3 - 5<br />
–<br />
1040<br />
1390<br />
1550<br />
–<br />
–<br />
2450<br />
3100<br />
4050<br />
–<br />
LM 85/100 110<br />
Boulon<br />
35/40/45<br />
70/80<br />
2 - 3<br />
670<br />
890<br />
–<br />
–<br />
–<br />
1100<br />
1900<br />
–<br />
–<br />
–<br />
LM 85/100 200<br />
“<br />
35/40/45<br />
70/80<br />
3 - 5<br />
–<br />
970<br />
1170<br />
1330<br />
–<br />
–<br />
2200<br />
3200<br />
3700<br />
–<br />
ES 80/95 110<br />
Non Stop<br />
30 - 50<br />
70/75<br />
2 - 3<br />
840<br />
1020<br />
–<br />
–<br />
–<br />
1470<br />
2500<br />
–<br />
–<br />
–<br />
ES 85/100 200<br />
“<br />
30 - 50<br />
70/75<br />
3 - 5<br />
–<br />
1200<br />
1360<br />
1700<br />
–<br />
–<br />
2700<br />
3900<br />
5200<br />
–<br />
LS 80/95 110<br />
Boulon<br />
30 - 50<br />
70/80<br />
2 - 3<br />
730<br />
900<br />
–<br />
–<br />
–<br />
1180<br />
2000<br />
–<br />
–<br />
–<br />
LS 85/100 200<br />
“<br />
30 - 50<br />
70/80<br />
3 - 6<br />
–<br />
1060<br />
1200<br />
1490<br />
1660<br />
–<br />
2260<br />
3300<br />
4200<br />
5000<br />
ED 85/100 200<br />
Non Stop<br />
30 - 50<br />
70/75<br />
3 - 5<br />
–<br />
1050<br />
1220<br />
1720<br />
–<br />
–<br />
2600<br />
3600<br />
5400<br />
–<br />
ED 85/100 300<br />
“<br />
30 - 50<br />
70/75<br />
3 - 5<br />
–<br />
1500<br />
1700<br />
1900<br />
–<br />
–<br />
2900<br />
4600<br />
6100<br />
–<br />
ED-FR 85/100 200<br />
“<br />
30 - 50<br />
70/75<br />
2 - 3<br />
1110<br />
1430<br />
–<br />
–<br />
–<br />
2800<br />
3700<br />
–<br />
–<br />
–<br />
LD 85/100 200<br />
Boulon<br />
30 - 50<br />
70/80<br />
3 - 5<br />
–<br />
1020<br />
1260<br />
1460<br />
–<br />
–<br />
2500<br />
2900<br />
4400<br />
–<br />
LD-HD 85/100 300<br />
“<br />
30 - 45<br />
70/80<br />
4 - 6<br />
–<br />
–<br />
1350<br />
1550<br />
2000<br />
–<br />
–<br />
3300<br />
4600<br />
5600<br />
LD-FR 85/100 200<br />
“<br />
30 - 50<br />
70/80<br />
2 - 3<br />
1060<br />
1350<br />
–<br />
–<br />
–<br />
2470<br />
3000<br />
–<br />
–<br />
–<br />
EG-HD 85/100 300 “ 30 - 52 70/75 4 - 6 – – 1700 1900 2300 – – 4900 6100 8200<br />
LB 85/100 200<br />
Boulon<br />
30 - 52<br />
70/80<br />
3 - 5<br />
–<br />
1120<br />
1290<br />
1450<br />
–<br />
–<br />
2500<br />
3700<br />
4800<br />
–<br />
LB-HB 85/100 300<br />
“<br />
30 - 52<br />
70/80<br />
4 - 6<br />
–<br />
–<br />
1650<br />
1850<br />
2050<br />
–<br />
–<br />
3900<br />
5800<br />
6700<br />
VX 85/100 200<br />
Boulon<br />
30 - 50 70/75 3 - 5 – 870 1150 1280 – – 1900 3400 3900 –<br />
4-C 5-C 6-C 7-C<br />
4-C 5-C 6-C<br />
7-C<br />
EO HD 85/100 300 Non Stop<br />
30 - 50<br />
70/75 4 - 7<br />
2000 2200 2400 2680 5500 6200 7700 10300<br />
LO HD 85/100 300<br />
Boulon<br />
30 - 50<br />
70/80 4 - 7 – 1800 2000 2200 2400 – 4700 5200 6200<br />
8600<br />
La plupart des modèles peuvent être allongés d’un corps.<br />
Tous les poids indiqués concernent des charrues sans accessoires.<br />
Les capacités de relevage communiquées prévoient les équipements suivants : roue de contrôle de profondeur,<br />
une paire de coutres et de rasettes sur tous les corps.<br />
Les poids et capacités de relevage sont donnés pour des charrues d’un écartement entre-corps de 85 cm.<br />
Pour des charrues d’un mètre d’entre-corps, ajouter 15 kg/corps pour le poids et 50 kg/corps pour<br />
la capacité de relevage.<br />
40
Les roues de contrôle<br />
Roue de contrôle métallique ou<br />
pneumatique<br />
Recommandée pour les charrues jusqu’à 4<br />
corps pour charrue VX par exemple. Avec<br />
structure métallique, la roue a une dimension de<br />
500x165. Equipée en pneumatique, celle-ci est<br />
constituée d’un pneu 600x9.<br />
Roue de contrôle renforcée 99<br />
Elle est équipée d’un pneumatique de 200x14.5<br />
ou 26x12-12 et d’un décrottoir en standard. Un<br />
amortisseur hydraulique peut être proposé pour<br />
assouplir son retournement (standard sur les<br />
26x12-12).<br />
Roue de contrôle en position avancée<br />
Fixée sur la poutre principale, elle permet le travail<br />
au plus près des bordures. Elle est équi pée<br />
en standard d’un pneumatique 200x14.5 et d’un<br />
décrottoir.<br />
Roue Combi « Easy use » en position arrière :<br />
Permet le transport de la charrue en position « papillon », limitant ainsi la largeur de transport.<br />
Des pneumatiques 200x14.5 ou 26x12-12 sont proposés avec un décrottoir. La roue 26x12-12 est<br />
recommandée pour les charrues lourdes 5 et 6 corps.<br />
Roue Combi « Easy use » en position<br />
avancée<br />
Fixée sur la poutre principale, elle permet le<br />
travail au plus près des bordures. Le transport<br />
de la charrue est réalisé en « papillon », limitant<br />
ainsi la largeur de transport. La roue est équipée<br />
en standard d’un pneumatique 200x14.5 et d’un<br />
décrottoir.<br />
Roue Combi hydraulique<br />
Pour ajuster la profondeur de travail depuis<br />
la cabine grâce à un simple effet. Tout en<br />
labourant, la roue hydraulique permet de relever<br />
la charrue dans les sols pierreux ou humides<br />
et réaliser des entrées et sorties de raie plus<br />
courtes.<br />
Roue de contrôle et transport double<br />
Destinées aux charrues “lourdes” (EO/LO et<br />
EG/LB essentiellement), cette roue de contrôle<br />
et de transport peut être fixé sur les charrues<br />
jusqu’à 7 corps.<br />
Roue mixte – contrôle et transport<br />
Disponible pour les charrues 4 et 5 corps<br />
équipées avec un semoir intégré Packomat<br />
Seeder. La charrue se trouve transportée dans<br />
la même position que celle utilisée au labour.<br />
41
Kverneland Group<br />
Le groupe Kverneland est un des leaders mondiaux<br />
développant, fabricant et distribuant des équipements<br />
agricoles.<br />
Un fort accent sur l’innovation nous permet de fournir une gamme large<br />
et unique de haute qualité. Kverneland Group offre un vaste ensemble de<br />
systèmes et de solutions aux professionnels de l’agriculture. L’offre couvre<br />
la préparation du sol, le semis, la récolte des fourrages, le pressage, le<br />
traitement et la pulvérisation.<br />
La gamme Kverneland<br />
La gamme de produits Kverneland est conçue pour<br />
travailler dans les conditions les plus difficiles, jours<br />
après jours, années après années. La gamme comprends<br />
la récolte des fourrages, l’alimentation, le matériel de<br />
labour, la préparation du sol, les systèmes de semis et<br />
les épandeurs d’engrais.<br />
Kverneland Group France SAS<br />
Division Kverneland<br />
55 Avenue Ampère – BP 70149<br />
45803 Saint jean de Braye Cedex<br />
Tél. 02 38 52 43 00 – Fax. 02 38 52 43 01<br />
www.kverneland.com/france<br />
722131 3 000 08.2008 NETPRINT Prosessen<br />
42 42
