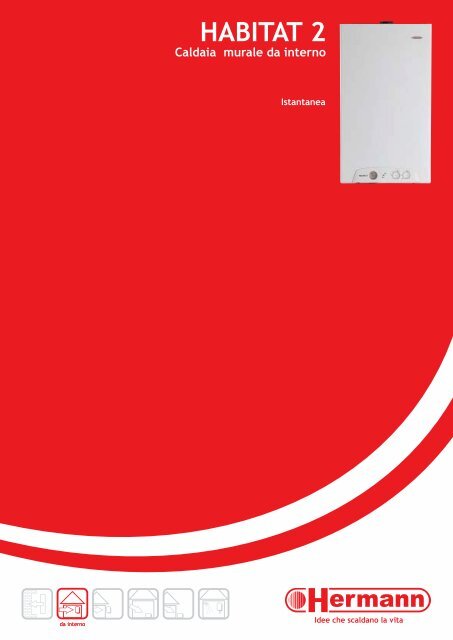

<strong>HABITAT</strong> 2<br />
Caldaia murale da interno<br />
Istantanea
<strong>HABITAT</strong> 2<br />
Semplicità ed affidabilità<br />
Estetica piacevole nel minimo spazio.<br />
<strong>HABITAT</strong> 2 è il prodotto ideale per chi vuole soddisfare al meglio, in una estetica piacevole, la<br />
necessità di affidabilità, compattezza e semplicità d’uso.<br />
Le ridotte dimensioni di <strong>HABITAT</strong> 2 ne facilitano l’istallazione anche all’interno dei pensili della<br />
cucina e in tutte quelle situazioni in cui lo spazio è limitato.<br />
Il peso contenuto, la facilità di trasporto e di installazione, rendono <strong>HABITAT</strong> 2 il prodotto ideale per<br />
le nuove installazioni in complessi residenziali<br />
Habitat 2 pag.2
Rosso, il calore di Hermann.<br />
Rosso, il calore di Hermann<br />
Habitat 2 pag.3
<strong>HABITAT</strong> 2<br />
La semplicità del calore.<br />
GRANDE AFFIDABILITA’ IN RIDOTTE DIMENSIONI:<br />
Con i suoi 70 x 40 x 30 cm <strong>HABITAT</strong> 2 si colloca tra le caldaie più compatte oggi presenti sul mercato. <strong>HABITAT</strong> 2 è<br />
particolarmente adatta nelle sostituzioni di vecchie caldaie grazie anche alla flessibilità del sistema di scarico fumi.<br />
ANTICALCARE:<br />
<strong>HABITAT</strong> 2 è equipaggiata con un sistema che inibisce il deposito di calcare sulle pareti dello scambiatore bitermico. Il<br />
sistema interviene elettronicamente, limitando opportunamente la temperatura massima all’interno dello<br />
scambiatore. Inoltre, appositi magneti mantengono in sospensione le particelle di calcio durante il loro passaggio<br />
nella tubazione.<br />
SEMPLICITA’ NELLA MANUTENZIONE :<br />
<strong>HABITAT</strong> 2 è progettata per poter essere facilmente mantenuta sempre in ottimo stato con una semplice e veloce<br />
manutenzione. Questo grazie all’uso degli attacchi rapidi per la pulizia dello scambiatore, al ventilatore ad accesso<br />
facilitato, ed alla presenza di una scheda di accensione e modulazione integrata.<br />
<strong>HABITAT</strong> 2 adotta un nuovo gruppo idraulico con regolatore di portata incorporato,dotato di flussostato di precedenza<br />
realizzato in materiale composito ultraresistente che riduce le rumorosità.<br />
SCAMBIATORE BITERMICO:<br />
<strong>HABITAT</strong> 2 grazie all’utilizzo di uno speciale scambiatore bitermico produce velocemente l’acqua calda e semplifica<br />
le operazioni di manutenzione<br />
FACILITA’ DI REGOLAZIONE:<br />
Il nuovo cruscotto di <strong>HABITAT</strong> 2 consente una facile regolazione grazie all’utilizzo di chiare indicazioni e comode<br />
manolpole. E’ possibile effettuare la selezione estate/inverno, la scelta della temperatura dell’acqua calda sanitaria<br />
e di quella per il riscaldamento. 3 LED indicano il corretto funzionamento dell’apparecchio ed aiutano il tecnico<br />
autorizzato nelle operazioni di manutenzione mediante una semplice diagnostica luminosa.<br />
Habitat 2 pag.4<br />
ALTO RENDIMENTO: <strong>HABITAT</strong> 2 (mod. 24 SE) è un prodotto ad alto rendimento che ha conseguito le tre<br />
stelle secondo la direttiva rendimenti 92/42. Questo deriva da un ottimale sfruttamento della combustione<br />
che riduce notevolmente i consumi di gas.
TERMO-MANOMETRO per la lettura di<br />
temperatura e pressione<br />
Led di funzione : più semplicità nel controllo e<br />
nella diagnostica della caldaia<br />
Funzione SPAZZACAMINO : più semplicità per la<br />
cura periodica della caldaia<br />
Protezione antigelo standard<br />
Scambiatore bitermico<br />
By pass-automatico<br />
Anticalcare<br />
Protezione elettrica IPX4D<br />
Funzione antibloccaggio<br />
circolatore<br />
Scheda elettronica con<br />
microprocessore<br />
Habitat 2 pag.5
Tipologie scarico fumi<br />
sistema separato Ø 80<br />
sistema coassiale Ø 60/100<br />
LUNGHEZZA PERCORSO DI SCARICO FUMI<br />
DISTANZE<br />
u.m. <strong>HABITAT</strong> 2<br />
m<br />
24 kW<br />
CA + CS ( min ÷ max ) m 2 ÷ 30<br />
CS ( max ) m 20<br />
obbligo di diaframma se CA+CS m < 8<br />
LO ( min ÷ max ) m 0,5 ÷ 4<br />
LV ( min ÷ max ) m 1 ÷ 5<br />
obbligo di diaframma se LO o LV m < 2<br />
130<br />
LO<br />
IN LINEA RETTA<br />
1300<br />
CANNA<br />
FUMARIA<br />
CS<br />
CA<br />
45<br />
1410<br />
min. 130<br />
ø100<br />
90<br />
ø125<br />
LV<br />
IN LINEA RETTA<br />
ø80<br />
ø80<br />
CS<br />
ø125<br />
Prolunga a<br />
richiesta<br />
CA<br />
45<br />
ø60<br />
ø60<br />
ø100<br />
Prolunga a richiesta<br />
128<br />
128<br />
ø80<br />
ø80<br />
128<br />
Sistema coassiale orizzontale<br />
Sistema coassiale verticale<br />
Aspirazione in parete scarico in canna<br />
Tubi separati scarico verticale<br />
LUNGHEZZE EQUIVALENTI CURVE<br />
u.m. curva 90° curva 45°<br />
sistema separato ø 80 m 0,5 0,25<br />
sistema coassiale ø 60/100 m 0,5 0,25<br />
Habitat 2 pag.6
Dimensioni allacciamenti<br />
200 (E)<br />
207 (SE)<br />
400<br />
200 (E)<br />
193 (SE)<br />
300<br />
180 (E)<br />
147 (SE)<br />
700<br />
Solo modelli tipo “C” (modello SE) - vista dall’alto<br />
207 193<br />
2<br />
1<br />
147<br />
233<br />
Legenda:<br />
1 = Scarico<br />
2 = Aspirazione per sistema coassiale<br />
3 = Aspirazione per sistema sdoppiato<br />
3<br />
79<br />
Legenda:<br />
R = Ritorno impianto (¾”)<br />
R<br />
M C F TA/L G<br />
3<br />
RM<br />
CF<br />
G<br />
M = Mandata impianto (¾”)<br />
C = Uscita acqua calda (½”)<br />
52<br />
52<br />
88<br />
39<br />
20<br />
106<br />
116.5 136<br />
F = Ingresso acqua fredda (½”)<br />
TA = Posizione indicativa termostato ambiente<br />
L = Posizione indicativa linea elettrica<br />
G = Gas (3/4”)<br />
Habitat 2 pag.7
Accessori caldaia<br />
Kit per impianti a bassa temperatura (standard): grazie a questo kit è possibile abbinare<br />
semplicemente la caldaia Hermann ad un impianto misto (alta e bassa temperatura). Il kit<br />
è semplice da montare poiché già pre-montato su piastra ed inoltre sicuro poiché incorpora<br />
un termostato di sicurezza contro le sovratemperature.<br />
Cronotermostato giornaliero/settimanale: mediante questo cronotermostato (opzionale) è<br />
possibile impostare la temperatura ambiente desiderata e programmare il ciclo giornaliero/<br />
settimanale di temperature desiderate in modo automatico. Sul display appaiono l’orario e<br />
la temperatura ambiente.<br />
Kit raccordi universale: mediante il kit raccordi universale (opzionale) è possibile adattare<br />
a qualsiasi tipologia di impianto preesistente la caldaia Hermann<br />
Habitat 2 pag.8
Dati tecnici<br />
DATI TECNICI<br />
U.M <strong>HABITAT</strong> 2 23 E <strong>HABITAT</strong> 2 24 SE<br />
Certificazione CE n° 0694BP0360 0694BP0360<br />
Categoria II2H3+ II2H3+<br />
Gas di riferimento G20 G30/G31 G20 G30/G31<br />
Portata Termica max. (Hi) kW 25.6 25.6<br />
Portata Termica min. (Hi) kW 10.0 10.0<br />
Potenza Termica max. (Hi) kW 23.2 23.7<br />
Potenza Termica min. (Hi) kW 8.6 8.6<br />
Classe NO X<br />
2 1 2 1<br />
NO X<br />
ponderato mg/kWh 158 336 167 201<br />
CO misurato (a Qn) ppm 20 48 40 76<br />
CO2 (a Qn) % 4.3 5.4 7.4 8.8<br />
RENDIMENTO MISURATO<br />
Rendimento nominale % 90.4 93.4<br />
Rendimento al 30% Qn % 88.7 90.1<br />
Rendimento energetico (Dir. Eur 92/42) stelle <br />
DATI RISCALDAMENTO<br />
Regolazione temperatura acqua riscaldamento (min÷max) °C 35 ÷ 78 35 ÷ 78<br />
Vaso espansione l 8 8<br />
Pressione vaso espansione bar 1 1<br />
Pressione max esercizio bar 3 3<br />
Temperatura max °C 83 83<br />
DATI SANITARIO<br />
Prelievo continuo ΔT 25°C l/min 13.3 13.6<br />
Prelievo continuo ΔT 30°C l/min 11.1 11.3<br />
Portata acqua min. l/min 2 2<br />
Pressione max sanitario bar 6 6<br />
Pressione min sanitario<br />
(per attivazione pressostato di precedenza)<br />
bar 0.5 0.5<br />
Regolazione temperatura (min÷max) °C 30 ÷ 55 30 ÷ 55<br />
CARATTERISTICHE ELETTRICHE<br />
Tensione/Frequenza V/Hz 230/50 230/50<br />
Potenza W 110 142<br />
Grado di protezione IPX4D IPX4D<br />
Habitat 2 pag.9
HERMANN srl Via Salvo D’Acquisto<br />
IT 29010 Pontenure (Piacenza)<br />
Tel. 0523510341 Fax 0523519042<br />
Habitat 2 pag.10<br />
www.hermann.it<br />
La Hermann srl declina ogni responsabilità per eventuali errori di stampa e/o trascrizione<br />
contenuti nel presente fascicolo. Nell’intento di migliorare costantemente i propri prodotti,<br />
l’azienda si riserva il diritto di variare le caratteristiche ed i dati indicati nel presente fascicolo<br />
in qualunque momento e senza reavviso.<br />
985020003 - 15.000 - 07.05 - rev. 0
