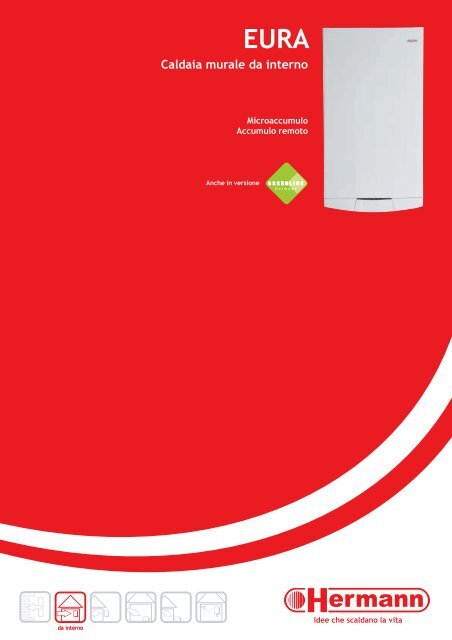

EURA<br />
Caldaia murale da interno<br />
Microaccumulo<br />
Accumulo remoto<br />
Anche in versione
GREENLINE by Hermann<br />
GREENLINE è la risposta di Hermann alla sempre maggiore richiesta di caldaie ad alta tecnologia<br />
e alto risparmio energetico. Greenline di Hermann è sinonimo di tecnologia pulita, avanzata<br />
ed ecocompatibile come raccomandato dalle direttive comunitarie. Greenline di Hermann è<br />
una linea di prodotti che, grazie all’alto contenuto tecnologico, consente di avere le massime<br />
prestazioni di rendimento e rispetto dell’ambiente.<br />
GARANZIA<br />
ESCLUSIVA<br />
GARANZIA CONVENZIONALE HERMANN<br />
La Garanzia Convenzionale Hermann decorre dalla PRIMA ACCENSIONE, se effettuata dai<br />
CENTRI ASSISTENZA AUTORIZZATI HERMANN e comprende, gratuitamente, prima accensione e<br />
verifica funzionale e due anni di garanzia convenzionale.<br />
Le condizioni della GARANZIA CONVENZIONALE HERMANN non pregiudicano nè invalidano i<br />
diritti previsti dalla direttiva Europea 99/44/CE e dalla Legislazione Italiana di recepimento,<br />
di cui l’Utilizzatore è e rimane Titolare.<br />
www.hermann.it<br />
On-line tutte le novità, gli aggiornamenti, gli eventi e informazioni tecniche<br />
su prodotti, servizi e attività Hermann.<br />
Eura pag.2
Sommario<br />
Eura Condensing Microaccumulo pag.8<br />
Eura Condensing System Boiler Accumulo Remoto pag.10<br />
Eura Microaccumulo pag.12<br />
Tipologie scarico fumi<br />
Dimensioni e allacciamenti<br />
Accessori caldaia<br />
Dati tecnici<br />
pag.14<br />
pag.15<br />
pag.18<br />
pag.19<br />
Eura pag.3
EURA<br />
EURA CONDENSING<br />
EURA CONDENSING SYSTEM BOILER<br />
EURA<br />
I nuovi confini della qualitá<br />
Prestazioni all’avanguardia.<br />
Con EURA Hermann stabilisce nuovi standard qualitativi nel panorama delle caldaie con<br />
microaccumulo e racchiude, in un unico prodotto, il comfort tipico degli apparecchi con<br />
accumulo e la praticità propria delle caldaie istantanee. Le prestazioni di EURA sono senza<br />
paragoni e consentono di soddisfare perfettamente anche le più esigenti richieste di riscaldamento<br />
e produzione di acqua calda sanitaria.<br />
EURA garantisce immediatamente un’abbondante fornitura d’acqua calda e assicura una<br />
temperatura di prelievo costante anche al variare della portata. L’innovativo microaccumulo<br />
e il sistema brevettato M.T.M. per la perfetta miscelazione della temperatura dell’acqua,<br />
offrono risultati di alto livello, paragonabili solo ad impianti molto sofisticati.<br />
In base a quanto previsto dal progetto di norma europea (PrEN 13203) relativo alle prestazioni<br />
sanitarie fornite dalle caldaie, EURA vanta il massimo riconoscimento 3 STELLE a garanzia delle<br />
sua eccezionale efficienza. Il progetto innovativo alla base di EURA è il risultato di uno studio<br />
approfondito e di costanti ricerche e test di laboratorio: grazie ad EURA Hermann conferma<br />
il proprio impegno con un prodotto che offre un comfort estremo tanto nel riscaldamento che<br />
nell’erogazione d’acqua calda.<br />
Eura pag.4
Rosso, il calore di Hermann<br />
Eura pag.5
EURA<br />
EURA CONDENSING<br />
EURA CONDENSING SYSTEM BOILER<br />
EURA<br />
TRE STELLE<br />
Grazie all’ottimale sfruttamento della combustione che consente una notevole riduzione dei consumi,<br />
le caldaie EURA garantiscono un alto rendimento. Un risultato premiato dalle tre stelle, in conformità<br />
alla direttiva 92/42/CE.<br />
QUATTRO STELLE<br />
La nuova tecnologia per il recupero del calore altrimenti disperso innalza al 106,7% il rendimento della<br />
caldaia a condensazione EURA CONDENSING; l’apparecchio assicura così prestazioni di massimo livello<br />
e una cospicua riduzione dei consumi, come attestano le quattro stelle, rappresentative della più alta<br />
categoria, conferite al prodotto in base alla direttiva sui rendimenti 92/42/CE.<br />
COMFORT<br />
SANITARIO<br />
COMFORT SANITARIO<br />
EURA ed EURA CONDENSING raggiungono il massimo livello di comfort previsto dal progetto di norma<br />
europea relativo all’erogazione dell’acqua calda, assicurando una fornitura rapidissima ad una temperatura<br />
eccezionalmente stabile.<br />
MICROACCUMULO<br />
A differenza di altri microaccumuli, EURA non utilizza resistenze elettriche e perciò mantiene bassi i<br />
consumi energetici: l’acqua è erogata velocemente alla temperatura desiderata, riducendo gli sprechi.<br />
Il maxiscambiatore sanitario in rame ad alta efficienza garantisce, grazie all’ampio diametro del serpentino,<br />
ottime prestazioni.<br />
Eura pag.6
M.T.M<br />
SISTEMA M.T.M.<br />
Grazie all’esclusivo Miscelatore Termostatico Motorizzato, è sempre assicurata la massima stabilità<br />
nell’erogazione d’acqua calda ed una estrema velocità nel prelievo.<br />
TASTO PLUS<br />
Il comando innesta il meccanismo di preriscaldamento nel microaccumulo, consentendo di massimizzare le<br />
prestazioni della caldaia e di ridurre i tempi di erogazione dell’acqua calda. É ovviamente sempre possibile<br />
disinserire la funzione, riportando tempi di erogazione e consumi a quelli tipici di una caldaia istantanea.<br />
RIEMPIMENTO AUTOMATICO<br />
Il riempimento automatico dell’impianto semplifica l’utilizzo della caldaia, eliminando la necessità dei<br />
periodici rabbocchi d’acqua da parte dell’utente. Il doppio sistema di controllo blocca il riempimento<br />
automatico qualora si verifichino perdite nell’impianto: in tal modo, il grande comfort di EURA si sposa<br />
con la garanzia di una sicurezza totale.<br />
ANTICALCARE<br />
I modelli EURA ed EURA CONDENSING sono equipaggiati con un sistema che inibisce il deposito di calcare<br />
sulle pareti del microaccumulo. Tale sistema interviene elettronicamente, limitando opportunamente<br />
la temperatura massima all’interno del maxiscambiatore e mantenendo in sospensione le particelle di<br />
calcio durante il loro passaggio nel serpentino.<br />
RICIRCOLO SULL’IMPIANTO SANITARIO<br />
Il kit opzionale, disponibile per consentire il collegamento di EURA CONDENSING SB ad un sistema di ricircolo<br />
sull’impianto sanitario, garantisce massima tempestività nell’erogazione di acqua calda.<br />
Eura pag.7
EURA CONDENSING<br />
La condensazione secondo Hermann<br />
% rendimento<br />
107<br />
102<br />
100<br />
94<br />
90<br />
84<br />
caldaia standard<br />
caldaia aria/gas<br />
caldaia <strong>condensing</strong><br />
risparmio energetico<br />
MASSIMO RENDIMENTO<br />
EURA CONDENSING conviene sempre. Grazie al suo elevato rendimento (circa 107%*) ha ottenuto la certificazione<br />
a 4 stelle, ovvero il massimo previsto in base dalla direttiva CEE 92/42.<br />
MASSIMO RISPARMIO<br />
L’elevato rendimento della caldaia, abbinato ad un impianto a bassa temperatura ben progettato, consente risparmi<br />
complessivi fino al 35%. L’innovativo sistema di premiscelazione di EURA CONDENSING, infatti, regola in modo intelligente<br />
l’afflusso di ARIA e GAS all’interno del bruciatore, favorendo il contenimento dei consumi.<br />
MASSIMO RISPETTO PER L’AMBIENTE<br />
Il bruciatore microforato a premiscelazione totale di EURA CONDENSING, colloca la caldaia entro la CLASSE 5, ovvero nella<br />
categoria più restrittiva in materia di inquinamento; il particolare sistema di combustione, infatti, riduce al minimo<br />
le emissioni di NOx e CO, consentendo, al contempo, di scaricare a parete in tutti i casi previsti dalla normativa vigente.<br />
DOPPIA TERMOREGOLAZIONE<br />
EURA CONDENSING dispone di una esclusiva doppia termoregolazione che consente la gestione indipendente di due<br />
temperature di mandata. L’abbinamento con il kit per impianti a bassa temperatura <strong>condensing</strong> rende possibile lo<br />
sfruttamento ottimale della caldaia in condensazione consentendo il funzionamento anche con un impianto misto (bassa<br />
e alta temperatura) con conseguenti minori consumi di gas.<br />
*rendimento riferito al potere calorifico inferiore p.c.i.<br />
Eura pag.8
O/1 On e OFF della caldaia LED per la facile lettura<br />
dello stato della caldaia<br />
RESET per il semplice<br />
riavvio della caldaia<br />
Display con visualizzazione<br />
autodiagnosi per una facile<br />
manutenzione<br />
ESTATE/INVERNO<br />
per la attivazione/disattivazione<br />
del riscaldamento<br />
+ e – per la diretta impostazione<br />
del valore desiderato<br />
TASTO PLUS<br />
per le massime prestazioni<br />
Prese per analisi combustione<br />
Sfiato automatico caldaia/impianto<br />
Uscita acqua calda<br />
primario<br />
Uscita<br />
fumi freddi<br />
Bruciatore speciale microforato<br />
in acciaio inox<br />
Scambiatore primario<br />
ad alta efficienza<br />
Ventilatore a velocità variabile<br />
(modulazione ARIA/GAS)<br />
Microaccumulo sul primario<br />
a serpentino ad alta coibentazione<br />
Miscelatore termostatico<br />
motorizzato con funzione<br />
antibloccaggio<br />
Sifone raccogli condensa<br />
con separatore a secco<br />
Circolatore a 3 velocità<br />
con funzione antibloccaggio<br />
Scheda elettronica con<br />
microprocessore per gestione<br />
modulazione ARIA/GAS<br />
Valvola gas con centralina iono<br />
Ventilatore ad<br />
effetto Hall<br />
Collettore<br />
ARIA/GAS<br />
Bruciatore<br />
microforato<br />
INOX<br />
1° scambio<br />
Raccolta<br />
condensa<br />
Scambiatore<br />
a serpentino<br />
Convogliatore<br />
acciaio INOX<br />
2° scambio<br />
Eura pag.9
EURA CONDENSING<br />
SYSTEM BOILER<br />
La condensazione con accumulo remoto<br />
EURA CONDENSING SYSTEM BOILER<br />
System boiler è un sistema di installazione che prevede l’abbinamento bollitore remoto/caldaia.<br />
EURA CONDENSING-SB, fornita di camera di combustione e bruciatore in acciaio Inox, di ventilatore modulante a<br />
velocità variabile e di sifone raccogli condensa, è equipaggiata con un sistema di riempimento automatico dell’impianto<br />
ed è già dotata di valvola deviatrice 3 vie elettromeccanica per un agevole collegamento al bollitore remoto.<br />
ACCUMULO REMOTO<br />
Grazie alla possibilità di scegliere tra 2 bollitori di diversa capacità (100 e 150 litri) è sempre possibile calibrare la<br />
disponibilità di acqua calda in ragione del proprio consumo. La presenza del miscelatore termostatico consente infatti<br />
sia un prelievo abbondante alla massima temperatura, che un prelievo a temperatura costante. Il bollitore da 150 litri<br />
fornisce le più alte prestazioni ed è pertanto la scelta ideale per chi ha una vasca idromassaggio e desidera sempre un<br />
grande comfort. Il completo isolamento del bollitore limita al massimo le dispersioni termiche verso l’esterno.<br />
FUNZIONE ANTILEGIONELLA<br />
Questa funzione porta automaticamente e periodicamente la temperatura dell’acqua sanitaria sopra i<br />
60°C eliminando completamente eventuali batteri. Si evita la formazione del batterio della legionella,<br />
responsabile di gravi affezioni alle vie respiratorie. La funzione si attiva automaticamente dopo sette<br />
giorni, in caso di inutilizzo del bollitore, a intervalli regolari indipendentemente dalle condizioni<br />
di utilizzo del bollitore.<br />
Eura pag.10
O/1 On e OFF della caldaia LED per la facile lettura<br />
dello stato della caldaia<br />
RESET per il semplice<br />
riavvio della caldaia<br />
Display con visualizzazione<br />
autodiagnosi per una facile<br />
manutenzione<br />
ESTATE/INVERNO<br />
per la attivazione/disattivazione<br />
del riscaldamento<br />
+ e – per la diretta impostazione<br />
del valore desiderato<br />
TASTO PLUS<br />
per le massime prestazioni<br />
Prese per analisi combustione<br />
Predisposizione per il ricircolo<br />
Miscelatore termostatico<br />
Bruciatore speciale microforato<br />
in acciaio inox<br />
Temperatura bollitore<br />
Scambiatore primario<br />
ad alta efficienza<br />
Ventilatore a velocità variabile<br />
(modulazione ARIA/GAS)<br />
Sifone raccogli condensa<br />
con separatore a secco<br />
Circolatore a 3 velocità<br />
con funzione antibloccaggio<br />
Scheda elettronica con<br />
microprocessore per gestione<br />
modulazione ARIA/GAS<br />
Valvola gas con centralina di<br />
accensione<br />
Coibentazione<br />
ad alta resistenza<br />
Bollitore<br />
ad elevato scambio<br />
da 100 e 150 litri<br />
Eura pag.11
EURA<br />
Il piacere di un comfort immediato<br />
TANTA ACQUA CALDA<br />
EURA è disponibile in tre versioni di differente potenza: rispettivamente 23kW, 28kW e 32 kW.<br />
In particolare, il modello di maggior potenza garantisce una elevata erogazione di acqua calda: grazie ai 32 kW EURA<br />
può, infatti, produrre ininterrottamente ben 18 litri di acqua calda al minuto (con ΔT 25°C).<br />
SUBITO PRONTA<br />
EURA è diversa dalle caldaie tradizionali; l’attivazione del tasto PLUS, infatti, permette una erogazione estremamente<br />
rapida dell’acqua calda, sempre disponibile in pochissimi secondi, con conseguente riduzione degli sprechi idrici.<br />
A TEMPERATURA COSTANTE<br />
Eura mantiene costante la temperatura dell’acqua desiderata anche a fronte di variazione nel prelievo e ne conserva<br />
il piacere, evitando gli sbalzi tipici delle caldaie tradizionali, anche nel caso di diverse contemporanee richieste<br />
di erogazione d’acqua (es. doccia + rubinetto).<br />
Eura pag.12
O/1 On e OFF della caldaia<br />
LED per la facile lettura<br />
dello stato della caldaia<br />
RESET per il semplice<br />
riavvio della caldaia<br />
Display con visualizzazione<br />
autodiagnosi per una facile<br />
manutenzione<br />
ESTATE/INVERNO<br />
per la attivazione/disattivazione<br />
del riscaldamento<br />
+ e – per la diretta impostazione<br />
del valore desiderato<br />
TASTO PLUS<br />
per le massime prestazioni<br />
Sfiato automatico<br />
impianto<br />
Sfiato automatico<br />
microaccumulo<br />
3 VIE Motorizzata<br />
con funzione antibloccaggio<br />
Microaccumulo sul primario<br />
a serpentino ad alta<br />
coibentazione<br />
Circolatore a 3 velocità<br />
con funzione antibloccaggio<br />
Miscelatore Termostatico<br />
Motorizzato con funzione<br />
antibloccaggio (M.T.M.)<br />
Riempimento automatico<br />
dell’impianto mediante<br />
elettrovalvola<br />
Valvola gas con centralina<br />
di accensione<br />
Manometro per il controllo<br />
della pressione nell’impianto<br />
Scheda elettronica con<br />
microprocessore<br />
Eura pag.13
Tipologie scarico fumi<br />
EURA CONDENSING<br />
EURA CONDENSING SYSTEM BOILER<br />
LUNGHEZZA PERCORSO DI SCARICO FUMI<br />
DISTANZE<br />
EURA CONDENSING<br />
EURA CONDENSING SB<br />
u.m.<br />
sistema separato Ø 60<br />
sistema coassiale Ø 60/100<br />
CA + CS (min ÷ max) m 2 ÷ 18 2 ÷ 18<br />
CS (max) m 9 9<br />
LO (min ÷ max) m 1 ÷ 10 1 ÷ 10<br />
LV (min ÷ max) m 1÷ 11 1÷ 11<br />
Legenda: CA condotto di aspirazione - CS condotto di scarico - LO lunghezza orizzontale- LV lunghezza verticale<br />
440<br />
LO<br />
Ø 125<br />
LV<br />
min. 300<br />
Ø 100<br />
Ø 60<br />
Ø 100<br />
Prolunga a richiesta<br />
183<br />
Ø 60<br />
92<br />
1300<br />
CANNA<br />
FUMARIA<br />
CS<br />
CA<br />
45<br />
45<br />
Ø 125<br />
183<br />
1410<br />
CA<br />
CS<br />
Ø 60<br />
Ø 60<br />
Prolunga a<br />
richiesta<br />
Ø 60<br />
Ø 60<br />
183<br />
POSTERIORE<br />
Aspirazione in parete scarico,<br />
in canna fumaria<br />
Sistema tubi separati<br />
scarico verticale<br />
Sistema coassiale orizzontale<br />
Sistema coassiale verticale<br />
(esempio con aspirazione a sinistra)<br />
LUNGHEZZE EQUIVALENTI CURVE<br />
u.m. curva 90° curva 45°<br />
sistema separato ø 60 m 1 0,5<br />
sistema coassiale ø 60/100 m 1 0,5<br />
Eura pag.14
Dimensione allacciamenti<br />
EURA CONDENSING<br />
EURA CONDENSING SYSTEM BOILER<br />
450 377<br />
241 209<br />
Legenda<br />
1 scarico<br />
241 209<br />
189<br />
1<br />
2<br />
189<br />
274<br />
2 aspirazione<br />
per sistema coassiale<br />
3 aspirazione<br />
per sistema separato<br />
3<br />
326 124<br />
Vista dall’alto Eura Condensing SB<br />
241<br />
209<br />
833<br />
1<br />
2<br />
189<br />
274<br />
3<br />
326<br />
124<br />
Vista dall’alto Eura Condensing<br />
Zona alternativa per<br />
scarico conndensa<br />
nell’imbuto di scarico<br />
valvola di sicurezza<br />
Zona consigliata per<br />
scarico condensa<br />
Legenda<br />
R Ritorno impianto (3/4”)<br />
M Mandata impianto (3/4”)<br />
Zona alternativa per<br />
scarico conndensa<br />
nell’imbuto di scarico<br />
valvola di sicurezza<br />
Zona consigliata per<br />
scarico condensa<br />
Legenda<br />
R Ritorno impianto (3/4”)<br />
M Mandata impianto (3/4”)<br />
R<br />
M TA L C F G<br />
TA Termostato ambiente<br />
L Linea elettrica<br />
R M TA L MB RB F G<br />
TA Termostato ambiente<br />
L Linea elettrica<br />
39<br />
C Uscita acqua calda (1/2”)<br />
F Entrata acqua fredda (1/2”)<br />
39<br />
MB Mandata bollitore (3/4”)<br />
RB Ritorno da bollitore (3/4”)<br />
58 72 55 40 50.5 66.5 45 63<br />
G<br />
Gas<br />
58 72 55 30 27 50 50 45<br />
F Entrata acqua fredda (1/2”)<br />
G<br />
Gas<br />
Dima Eura Condensing<br />
Dima Eura Condensing SB<br />
550<br />
550<br />
115<br />
550<br />
1 1<br />
SB C RI SS F MB RB<br />
Legenda<br />
SB Sonda Temperatura Bollitore<br />
850 (100 lt.)<br />
1130 (150 lt.)<br />
735 (100 L)<br />
1017 (150 L)<br />
71<br />
122<br />
190<br />
240<br />
290<br />
370<br />
850 (100 L)<br />
1130 (150 L)<br />
(bassissima tensione di sicurezza SELV)<br />
C Uscita Acqua Calda (1/2”)<br />
RI Ritorno ricircolo sanitario<br />
(se previsto 1/2”)<br />
SS Scarico valvola sicurezza 8 bar<br />
469<br />
F Entrata Acqua Fredda (1/2”)<br />
988R01<br />
MB Mandata Bollitore (3/4”)<br />
RB Ritorno da Bollitore (3/4”)<br />
Bollitore per Eura Condensing SB<br />
Dima Bollitore<br />
Eura pag.15
Tipologie scarico fumi<br />
EURA<br />
LUNGHEZZA PERCORSO DI SCARICO FUMI<br />
DISTANZE<br />
EURA<br />
u.m. 23 kW 28 kW 32 kW<br />
CA + CS (min ÷ max) m 2 ÷ 30 2 ÷ 25 2 ÷ 20<br />
sistema separato Ø 80<br />
CS (max) m 20 20 12<br />
obbligo di diaframma se CS < 8m < 8m < 8m<br />
LO (min ÷ max) m 0,5 ÷ 4 0,5 ÷ 3 0,5 ÷ 3<br />
sistema coassiale Ø 60/100<br />
LV (min ÷ max) m 1÷ 5 1÷ 4 1÷ 4<br />
obbligo di diaframma se LO o LV < 2 m < 1 m < 1 m<br />
Legenda: CA condotto di aspirazione - CS condotto di scarico - LO lunghezza orizzontale- LV lunghezza verticale<br />
1300<br />
45 CA CS CANNA<br />
FUMARIA<br />
CA<br />
CS<br />
Ø 125<br />
LV<br />
Prolunga a<br />
richiesta<br />
Ø 60<br />
Ø 80<br />
Ø 80<br />
130<br />
Ø 100<br />
Prolunga a richiesta<br />
133<br />
133<br />
1410<br />
45<br />
Ø 125<br />
130<br />
LO<br />
Ø 80<br />
Ø 80<br />
133<br />
min. 300<br />
Ø 100<br />
93<br />
85<br />
Ø 60<br />
Aspirazione in parete scarico,<br />
in canna fumaria<br />
Sistema tubi separati<br />
scarico verticale*<br />
Sistema coassiale orizzontale<br />
Sistema coassiale verticale<br />
* Solo per EURA 23 SE<br />
se CA+CS
Dimensione allacciamenti<br />
EURA<br />
450<br />
X Y Q<br />
377<br />
modelli caldaie X Y Q R S T<br />
EURA 23 E 207 243 225<br />
EURA 28 E 232 218 225<br />
EURA 23 SE 207 243 191 276 75 375<br />
EURA 28 SE 257 193 191 276 124 326<br />
EURA 32 SE 257 193 191 276 124 320<br />
833<br />
1<br />
2<br />
X<br />
Y<br />
Q<br />
R<br />
Legenda:<br />
1 Scarico<br />
2 Aspirazione per sistema coassiale<br />
3 Aspirazione per sistema sdoppiato<br />
3<br />
S<br />
T<br />
R<br />
M TA L C F G<br />
58 72 55 40 50.5 66.5 45 63<br />
Dima Eura<br />
39<br />
Legenda<br />
R Ritorno impianto (3/4”)<br />
M Mandata impianto (3/4”)<br />
TA Termostato ambiente<br />
L Linea elettrica<br />
C Uscita acqua calda (1/2”)<br />
F Ingresso acqua fredda (1/2”)<br />
G Gas<br />
Eura pag.17
Accessori caldaia opzionali<br />
Cronocomando: il cronocomando permette una ottimale gestione a distanza dell’impianto di riscaldamento. Dotato di termostato,<br />
orologio programmatore, tasto manuale e display digitale, il cronocomando garantisce una perfetta termoregolazione dell’ambiente<br />
e comunica tempestivamente eventuali anomalie riscontrate tramite autodiagnosi.<br />
Kit per impianti a bassa temperatura (standard/<strong>condensing</strong>) : grazie a questo kit è possibile abbinare semplicemente la caldaia<br />
Hermann ad un impianto misto (alta e bassa temperatura). Il kit è semplice da montare poiché già pre-montato su piastra ed inoltre<br />
sicuro poiché incorpora un termostato di sicurezza contro le sovratemperature. Abbinato a EURA CONDENSING, grazie alla valvola a<br />
2 vie di cui è dotato (mod. <strong>condensing</strong>) permette il funzionamento in condensazione della caldaia quando si ha la richiesta da parte<br />
dell’impianto a bassa temperatura ottimizzando i consumi.<br />
Sonda esterna: il collegamento alla sonda esterna consente di ridurre i consumi di gas. Correttamente posizionata all’esterno, tale<br />
sonda permette di calibrare al meglio la temperatura di mandata dell’impianto.<br />
Cronotermostato giornaliero/settimanale: mediante questo cronotermostato è possibile impostare la temperatura ambiente desiderata<br />
e programmarne in modo automatico il ciclo giornaliero/settimanale. Sul display appaiono indicazioni dell’orario e del grado di<br />
calore.<br />
Kit termostato di sicurezza a bracciale: opzionale solo per le versioni <strong>condensing</strong> EURA, questo kit, con termostato regolato a 55°C,<br />
controlla il livello termico sulla mandata dell’impianto a bassa temperatura, rappresentando una sicurezza aggiuntiva.<br />
Kit raccordi universale: mediante il kit raccordi universale, è possibile adattare a qualsiasi tipologia di allacciamento preesistente,<br />
la caldaia Hermann.<br />
Prevalenza disponibile all’impianto mod. Eura Condensing-R con<br />
selettore di velocità I-II-III (by-pass automatico)<br />
7,5<br />
790<br />
R00<br />
7<br />
6,5<br />
6<br />
5,5<br />
5<br />
4,5<br />
4<br />
3,5<br />
3<br />
2,5<br />
2<br />
1,5<br />
1<br />
0,5<br />
0<br />
0 200 400 600 800 1000 1200 1400 1600<br />
Prevalenza disponibile all’impianto mod. EURA<br />
Prevalenza residua complessiva Eura Condensing + Unità Bollitore<br />
7,5<br />
821<br />
R00<br />
7<br />
6,5<br />
6<br />
5,5<br />
5<br />
4,5<br />
4<br />
3,5<br />
3<br />
2,5<br />
2<br />
1,5<br />
1<br />
0,5<br />
0<br />
0 200 400 600 800 1000 1200 1400 1600<br />
Eura pag.18
Dati tecnici<br />
DATI TECNICI U.M EURA 23 E EURA 28 E EURA 23 SE EURA 28 SE EURA 32 SE<br />
EURA<br />
CONDENSING<br />
EURA<br />
CONDENSING SB<br />
Certificazione CE n° 0694BL2989 0694BL2989 0694BL2989 0694BL2989 0694BL2989 0694BO3712 0694BO3712<br />
Categoria II2H3+ II2H3+ II2H3+ II2H3+ II2H3+ I2H I2H<br />
Tipo B11/BS B22 - C12 - C32- -C42 - C52 - C62 - C82<br />
C13 - C33 - C43<br />
- C53 - C63 - C83<br />
C13 - C33 - C43<br />
- C53 - C63 - C83<br />
Gas di riferimento G20 G30/G31 G20 G30/G31 G20 G30/G31 G20 G30/G31 G20 G30/G31 G20 G20<br />
Portata Termica max. (Hi) kW 25,6 25,6 31,0 31,0 25,6 25,6 31,0 31,0 34,5 34,1 26,0 26,0<br />
Portata Termica min. (Hi) kW 10,5 10,5 13,2 13,2 10,5 10,5 13,2 13,2 13,5 13,5 7,5 7,5<br />
Potenza Termica max. (Hi) 60°/80°C * kW 23,1 23,1 28,0 28,0 23,7 23,7 28,5 28,5 31,7 31,3 25,0 25,0<br />
Potenza Termica min. (Hi) 60°/80°C * kW 9 9 11,4 11,4 9,1 9,1 11,2 11,2 11,4 11,4 7,2 7,2<br />
Potenza Termica max. (Hi) 30°/50°C ** kW - - - - - - - - - - 27,6 27,6<br />
Potenza Termica min. (Hi) 30°/50°C ** kW - - - - - - - - - - 7,7 7,7<br />
Classe NOX 3 1 3 1 3 2 3 2 3 2 5 5<br />
NOX ponderato<br />
mg/<br />
kWh<br />
123 235 141 208 137 158 135 161 124 186 45,6 45,6<br />
CO misurato (a Qn) ppm 40,0 70,0 35,0 62,0 36,0 48,0 25,0 28,0 48,0 39,0 86,0 86,0<br />
CO2 (a Qn) % 4,8 5,8 5,1 6,0 6,7 8,0 6,8 7,4 6,3 7,2 9,10 9,10<br />
Quantità di condensa a Qn (a 30°/50°C **) l/h - - - - - - - - - - 3,00 3,00<br />
Valore di pH della condensa pH - - - - - - - - - - 2,90 2,90<br />
RENDIMENTO MISURATO<br />
Rendimento nominale a 60°/80°C * % 90,8 90,7 93,2 92,3 91,8 98,3 98,3<br />
Rendimento al 30% Qn a 60°/80°C * % 88,1 89,0 90,4 90,0 88,9 100,2 100,2<br />
Rendimento nominale a 30°/50°C ** % - - - - - 106,7 106,7<br />
Rendimento al 30% Qn a 30°/50°C ** % - - - - - 106,8 106,8<br />
Rendimento energetico (Dir. Eur 92/42) stelle «« «« ««« «« «« «««« ««««<br />
DATI RISCALDAMENTO<br />
Regolazione temperatura acqua riscaldamento<br />
min÷max (campo di regolazione ridotto)<br />
°C 30÷80 30÷80 30÷80 30÷80 30÷80<br />
Vaso espansione l 8 8 8 8 8 8 8<br />
Pressione vaso espansione bar 1 1 1 1 1 1 1<br />
Pressione max esercizio bar 3 3 3 3 3 3 3<br />
Temperatura max °C 85 ±3 85 ±3 85 ±3 85 ±3 85 ±3 85 ±3 85 ±3<br />
DATI SANITARIO<br />
Prelievo continuo ∆T 25°C l/min 13,4 16,2 13,7 16,5 18,4 18,1 14,4 -<br />
Prelievo continuo ∆T 30°C l/min 11,0 13,3 11,3 13,6 15,1 15,0 12,0 -<br />
Portata acqua min. l/min 2,5 2,5 2,5 2,5 2,5 2,6 -<br />
Pressione max sanitario bar 6 6 6 6 6 6 -<br />
Pressione min sanitario (per attivazione<br />
pressostato di precedenza)<br />
bar 0,4 0,4 0,4 0,4 0,4 0,4 -<br />
Regolazione temperatura (min÷max) °C 30÷55 30÷55 30÷55 30÷55 30÷55 30÷55 10÷70<br />
Capacità miniaccumulo riscald./sanit. l 3,2/0,9 3,2/0,9 3,2/0,9 3,2/0,9 3,2/0,9 3,2/0,9 -<br />
Capacità accumulo sanitario l - - - - - 100 150<br />
Portata specifica (Pr EN625) l/min - - - - - 16,5 18,5<br />
CARATTERISTICHE ELETTRICHE<br />
Tensione/Frequenza V/Hz 230/50 230/50 230/50 230/50 230/50 230/50 230/50<br />
Potenza (VAP = con vent. alta prev.) W 100 130 150(160 VAP) 170 185 195 195<br />
Grado di protezione IPX4D IPX4D IPX4D IPX4D IPX4D IP X4D IP X4D<br />
*con temperature dell’acqua in ritorno che non consentono la condensazione<br />
**con temperature dell’acqua in ritorno che consentono la condensazione<br />
20÷80<br />
(25÷45)<br />
20÷80<br />
(25÷45)<br />
Eura pag.19
HERMANN srl Via Salvo D’Acquisto<br />
IT 29010 Pontenure (Piacenza)<br />
Tel. 0523510341 Fax 0523519042<br />
www.hermann.it<br />
La Hermann srl declina ogni responsabilità per eventuali errori di stampa e/o trascrizione<br />
contenuti nel presente fascicolo. Nell’intento di migliorare costantemente i propri prodotti,<br />
l’azienda si riserva il diritto di variare le caratteristiche ed i dati indicati nel presente fascicolo<br />
in qualunque momento e senza preavviso.<br />
985020004 - 10.000 - 12.05 - rev. 1
