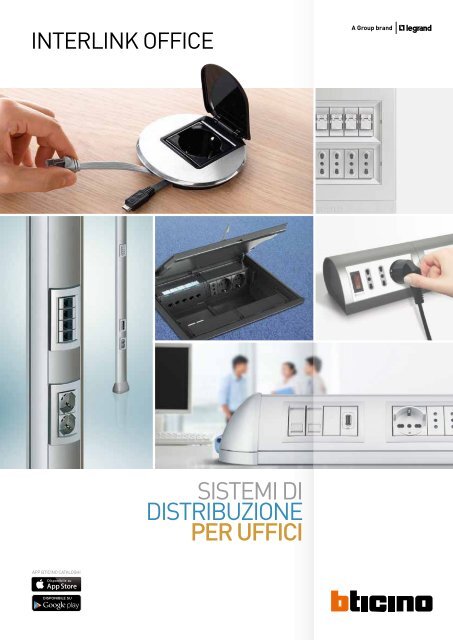

SISTEMI DI DISTRIBUZIONE PER UFFICI - Professionisti BTicino

35641 21 Protezione generale2 Continuità di servizio 3distribuzione energia4MAS Quadri e armadi di distribuzioneUna gamma di quadri ed armadi per laprotezione e la distribuzione energia(fino a 6.300 A) che unisce qualità edesign sofisticato ad una installazionefacile e veloce.UPS Gruppi statici di continuitàUPS con potenze fino a 120kVA in gradodi garantire sempre un sistema dialimentazione sicuro e affidabile.Canali metallici e BUSBARUn’offerta di passerelle portacavi econdotti sbarre molto ampia e completaper dimensioni, accessori e finiture,ideale per qualsiasi tipologia applicativa.

ACCESSORIABILITÀLa versione più equipaggiata è dotata di:presa standard tedesco e italiano10/16 Acavo avvolgibile RJ45cavo avvolgibile miniUSBfiniture esteticheTre finiture estetiche, bianco, neroe acciaio, permettono al modulo dascrivania di integrarsi al meglio su tuttele superfici.Incasso nella scrivaniaIl modulo da scrivania è stato studiatoper essere installato all’interno delforo della scrivania con dimensioni da60 a 80mm. Un accessorio plasticoconsente il fissaggio del modulo allascrivania senza rovinare la superficie.8

Moduloconda scrivaniapresa elettricaeconnettoriUSB e RJ45Un centro di funzioni conestetica ricercata e molteplicifiniture per integrarsi almeglio nei diversi ambienti.Sistemi con aggancio rapidoper installazioni semplici edefficaci.accessorio di fissaggiomodulo da scrivaniaconnettore RJ45 UTP cat6connettore microUSBsistema ufficio9

precablateMultipreseconUSBLe multiprese BTicino, disponibili in 9 versioni conprestazioni e accessori differenti, sono in grado dirispondere a tutti i bisogni di chi lavora alla scrivania.Multiprese precablatesistema ufficio11

soluzione in kit nuove finiture kit installazione esteticaLe versioni in kit con capienza da 8 a12 moduli, realizzate in alluminio,integrano tutti i componenti esteticie di installazione e sono pronte peressere accessoriate con tutti gliapparecchi delle linee civili.Le soluzioni in KIT sono disponibilinelle finiture: alluminio, bianco e grigioantracite, per integrarsi al meglio con lelinee civili e gli ambienti installativi.Nuovi accessori estetici con coperchiocurvo consentono di installarefacilmente frutti delle linee civili sulcanale postazione da lavoro.12

postazioneda tavoloSoluzioni componibili e preconfigurate, con design ricercatoed elegante, in grado di distribuire tutti i servizi necessariper le postazioni di lavoro: energia, dati e fonia.canale perpostazione da tavolokit postazione da tavolosistema ufficio13

kitaudio/videoIl KIT AUDIO/VIDEO èl’innovativo sistema pensatoper la proiezione nelle saleriunioni grazie al quale èpossibile gestire lacommutazione tra postazionidi proiezione. Un sistemacomposto da postazioniprecablate che permettonodi commutare il segnaleaudio-video tramite un solotasto. Semplice e veloce dainstallare, è composto daun ricevitore e da due moduliemettitori e può essereampliato da postazioni addizionali.tasto di comando sistema espandibile altri serviziTramite il tasto di comando è possibileabilitare la proiezione del pc collegatoalla relativa postazione.Per cambiare la fonte da proiettarebisogna soltanto premere il tasto dicomando di un’altra postazione.Il kit è composto da 3 postazioni, unaper la connessione del proiettore e 2per la connessione dei PC.Altre postazioni singole per PCpossono essere collegate al kit perespandere il sistema.Le postazioni del kit audio/videointegrano anche servizi come presa dienergia e caricatore USB.14

postazione per proiettorepostazione per PCsistema ufficio15

coperchi e finiture sicurezza strutturale massima funzionalità16I coperchi sono dotati di:brevettato sistema di sgancio per lareversibilità dello stesso;maniglia ergonomica tale da facilitarele fasi di apertura;blocco di sicurezza contro l’apertura dipersonale non addetto.finitura Inox antiscivolo o vano vuotopersonalizzabile dal cliente.Sistemi di rallentamento della chiusuradel coperchio e cerniere metallichegarantiscono prodotti con un’altaresistenza nel tempo e la massimasicurezza di utilizzo.Caratteristiche esclusive garantisconomassima funzionalità installativa grazie a:moduli estraibili per futuriampliamenti e per agevolare ilcablaggio;piedini con sistema antibloccaggioper semplificare le operazioni dimontaggio e smontaggio;supporti con doppio aggancio per unainstallazione più sicura.

tORRETTEa SCOMPARSAinterlinkTorrette da incasso, a scomparsa, conformi allanorma CEI EN 60670-23 per installazioni sia in pavimentiflottanti che in cemento.Soluzione ideale per predisporre uffici anche per possibilicambi di layout.Disponibili nelle versioni tradizionali da 8/10 e 16/20 modulie nella versione più capiente da 24/30 moduli.torretta a scomparsa 20 modulisistema ufficio17

fino a 16 moduli per postazione sistema componibile installazione sicuraLe torrette sporgenti sono disponibilisia nella versione monofacciale chebifacciale; le versioni bifacciali, in resinao alluminio, possono arrivare fino aduna capienza massima di 8+8 moduli.Le torrette sporgenti monofacciali ebifacciali, possono essere accoppiate insovrapposizione per aumentare i modulidisponibili; soluzione particolarmenteutile in caso di ampliamentodell’impianto.L’ampia gamma di accessori consenteil cablaggio e il posizionamentodelle torrette in massima sicurezzae garantiscono, se correttamenteinstallate, un grado di protezione IP52tra torretta e pavimento.18

tORRETTESPORGENTIinterlinkDesign minimale e molteplici possibilità di accessoriamentoconsentono alle torrette sporgenti di fornire soluzioni adattealle esigenze estetiche e funzionali di uffici e ambientimoderni del terziario.Le torrette sporgenti sono la soluzione più compatta efunzionale per l’alimentazione da terra di postazioni di lavoro.Torrette in resinasovrapposte 8+8 moduliTorretta inalluminio 4+4 modulisistema ufficio19

kit installazione estetica nuovi coperchi alluminio ordinatore caviNuovi accessori estetici con coperchiocurvo consentono di installarefacilmente frutti delle linee civili sullecolonne e minicolonne monofacciali.Ampliamento della gamma di copertureestetiche in alluminio per la famigliadelle colonne bifacciali con nuovi colori:bianco, alluminio e grigio antracite.L’ordinatore cavi flessibile consentedi ordinare meglio i cavi solitamentepresenti sotto le scrivanie.20

colonneeminicolonneinterlinkIl sistema di distribuzioneverticale con colonne eminicolonne rappresentala soluzione ideale per ladistribuzione dei servizi dienergia e dati dal soffitto o dapavimento fino alle postazionidi lavoro.L’offerta si compone di piùtipologie di prodottiesteticamente efunzionalmente coordinati.ordinatorecaviminicolonnabifaccialeminicolonnamonofaccialecolonnabifaccialecolonnamonofaccialesistema ufficio21

lampadapercolonnEinterlinkLa nuova lampada consentedi gestire l’illuminazionepuntuale su una postazionedi lavoro, è disponibile confinitura bianca, alluminio eantracite nelle tre differentiversioni: on-off, dimmer 1-10Ve con sensore di rilevazionepresenza.caratteristiche funzioni finiture esteticheIl sistema d’illuminazione, ricorrendoa un’illuminazione di tipo puntualepermette di avere 500 lux sul piano dilavoro.Apparecchi bilampada per lampadefluorescenti lineari T5, disponibili nelleversioni dimmerabili, ON-OFF e consensore di presenza.Le lampade sono disponibile nelle trefiniture estetiche alluminio, bianco egrigio antracite, in linea con le estetichedelle colonne manofacciali e bifacciali.22

Ottica lamellare Darklight, a doppiaparabolicità in alluminio speculareantiriflesso, antiridescente.Sistema di aggancio orientabile rispettoall’asse verticale e orizzontale di 15°.Installabile su tutte le colonne monofacciali ebifacciali dell’offerta BTicino INTERLINK.sistema ufficio23

colori e tipologie massima accessoriabilità serie civili integrateSette diverse finiture estetichecoordinate con le placche delle seriecivili BTicino. Due dimensioni perrispondere alle esigenze di tutti gliimpianti.Una gamma completa di accessori dipercorso e di derivazione per realizzarequalsiasi tipo di installazione.Una vasta scelta di accessori perl’installazione integrata ed esteticadelle maggiori linee civili dell’offertaBTicino, una gamma che comprendeanche centralini per l’installazione diapparecchiature da guida DIN35.24

cANALEDAPARETEinterlinkL’offerta di canale INTERLINKè caratterizzata dall’elevatodesign e dalle innumerevolifiniture estetiche.Le varietà di colori e finituredisponibili permettonouna maggiore integrazionenell’ambiente installativo.Una soluzione installativamultifunzionale edaccessoriabile con canali inPVC di dimensioni 120x60 mme 200x60 mm.canale PVCfinitura alluminiocanale PVC finiturabianco brillantesistema ufficio25

modulo e ordinatore da scrivaniamodulo scrivania150472diametro 60-79 mmspessore 10-40 mm9 0 mm9 0 mm8 0 mm054066 0540672 0 mm129401Modulo per scrivaniaModulo da incasso nella scrivania con cavo di alimentazione3x1,5 mm 2 lunghezza 2 m. Potenza massima 3680 W - 16 A - 250 VA150470 modulo scrivania bianco con 1 presa standard tedesco150471 modulo scrivania bianco con 1 presa standard tedesco + USB150472 modulo scrivania nero con 1 presa standard tedesco150473 modulo scrivania nero con 1 presa standard tedesco + USB150474 modulo scrivania acciaio con 1 presa standard tedesco150475 modulo scrivania acciaio con 1 presa standard tedesco + USB054066 cavo retrattile RJ45 UTP cat6054067 cavo retrattile microUSB 1,5m2 0 mm9 0 mm9 0 mmordinatore cavi flessibile75 mm750 mm2 0 mm2 0 mm1 8 0 mm8 0 mm1 8 0 mmstaffa difissaggio8 0 mmORDINATORE CAVI FLESSIBILE129400 kit scrivania bianco 0,75 m129401 kit scrivania grigio 0,75 m129410 anelli per estensione vertebra bianca 0,5 m129411 anelli per estensione vertebra grigia 0,5 m129420 base pavimento129421 aggancio a scrivania1 8 0 mm1 8 0 mmspessore scrivaniada 20 a 40 mmcavo rettrattileRJ45 UTP cat. 694 mm26

multiprese PRECABLATESCATOLE PORTAPPARECCHI150431150432150462150468Articolo MULTIPRESE DA SCRIVANIA PRECABLATE150460 2 prese bipasso 10/16A, una presa tedesca P30, interruttoreluminoso, con 2 m di cavo, 250 Va.c. - bianca150461 2 prese bipasso 10/16A, una presa tedesca P30, interruttoreluminoso, con 2 m di cavo, 250 Va.c. – grigia150466 2 prese bipasso 10/16A, una presa tedesca P30, interruttoreluminoso, con 2 m di cavo, 250 Va.c.- tech150462 2 prese bipasso 10/16A, una presa tedesca P30 e una presa USBalimentata 5V - 1A max, con 2 m di cavo, 250 Va.c. bianca150463 2 prese bipasso 10/16A, una presa tedesca P30 e una presa USBalimentata 5V - 1A max, con 2 m di cavo, 250 Va.c. grigia150467 2 prese bipasso 10/16A, una presa tedesca P30 e una presa USBalimentata 5V - 1A max, con 2 m di cavo, 250 Va.c. tech150464 4 prese bipasso 10/16A, 2 prese tedesche P30, interruttoreluminoso e una presa USB alimentata 5V - 1A max, con 1,7 m di cavo,250 Va.c. bianca150465 4 prese bipasso 10/16A, 2 prese tedesche P30, interruttore luminosoe una presa USB alimentata 5V - 1A max, con 1,7 m di cavo,250 Va.c. grigia150468 4 prese bipasso 10/16A, 2 prese tedesche P30, interruttore luminosoe una presa USB alimentata 5V - 1A max, con 1,7 m di cavo,250 Va.c. techArticoloScatole portapparecchi da scrivaniaScatola portapparecchi da scrivania con finiture serie civili.Installabile a scrivania senza l’ausilio di viti con la possibilità diaffiancare (con accessorio) un massimo di 4 scatole. Oppure fissarela scatola a scrivania, mediante viti, senza limiti di affiancamento.150432 scatola portapparecchi 4 moduli LIVING150433 scatola portapparecchi 4 moduli LIGHT150434 scatola portapparecchi 4 moduli LIGHT TECH150431 scatola portapparecchi 4 moduli MÀTIX150439* accessorio per installazioni continue di più portapparecchi3* non utilizzabile con le versioni precablate68,7 mmscatole portapparecchi da scrivania135 mm(foro per passaggiocavi diametro 10 mm)91 mmmultiprese135 mm71,7 mmlunghezza cavo 2 m270 mm71,7 mmlunghezza cavo 1,7 msistema ufficio27

INOUTKIT postazione da tavolokit postazione da lavoro123007AL123007BA540400 mm540Articolo123006AL123006BA123006NR123007AL123007BA123007NR123005ALKit postazione da lavorokit postazione da lavoro alluminio 8mod LIVINGLIGHTkit postazione da lavoro bianco 8mod LIVINGLIGHTkit postazione da lavoro grigio antracite 8mod LIVINGLIGHTkit postazione da lavoro alluminio 12mod LIVINGLIGHTkit postazione da lavoro bianco 12mod LIVINGLIGHTkit postazione da lavoro grigio antracite 12mod LIVINGLIGHTstaffa per fissaggio a tavolo con spessore da 5,4 a 62,5 mm92,2 mm540540 mm92.256.5 86.8Dimensioni minime e massime piano d’appoggio per agganciopostazione da lavoro con staffa 123005AL86,8 mm62.65,4 mmKIT audio/video56,5 mm 86,8 mm62,5 mmforo per passaggiocavi diametro10 mmAVS1001kit audio/videoArticoloAVS1001AVS1002Kit audio/videoKit audio video sala riunioneKit audio video sala riunione estensione92.2630 540 mm86,8 mm56.5 86.862.6scheda di collegamento28

postazione da tavolo129257Postazione di lavoroArticoloCanale con coperchioMateriale Lunghezza Colore(mm)123001NGR PVC 2000 antracite123001NBA PVC 2000 bianco123001NTH PVC 2000 tech123020NAL Alluminio 2000 alluminioArticolokit installazione estetica (per frutti livinglight)Materiale Lunghezza N° moduli(mm)129255233 4129256 Alluminio 304 8129257 436,5 12Testate di chiusuraMateriale Colore Tipologia123002GR PVC antracite chiusa123002BA PVC bianco chiusa123002TH PVC tech chiusa123004GR PVC antracite con foro cavi123004BA PVC bianco con foro cavi123004TH PVC tech con foro caviStaffa di fissaggio a tavoloMateriale Spessore tavolo123005AL Alluminio 5,4 - 62,5119,7 mm2 m 2 m31 mm123005AL123001...123020AL84,5 mm 84,5 mm150 mm 70 mm30 mm90 mm90 mm123004...Dimensioni minime e massime piano d’appoggio perpostazione di lavoro92,2 mm56,5 mm 86,8 mm62,5 mmCavetto messa a terra canale alluminioLarghezza(mm)123019 30092,2 mm5,4 mm123003GR123003BA123003THGiuntoColoreantracitebiancotech56,5 mm 86,8 mm62,5 mmforo per passaggiocavi diametro10 mmSetto separatoreMateriale Lunghezza (mm)120009 Plastica 5,4 - 62,5Scatole per serie civiliscatola supporto Moduli Serie120022 120032 2 LIVING/ LIGHT /LIGHT TECH120024 120034 4 LIVING/ LIGHT /LIGHT TECH120024 120035 4 MÀTIX/MAGICkit installazione estetica (art. 129256)composizionescatolaPlacche di finituraColore Moduli SerieW11119GR antracite 2 LIGHT TECHW11119 bianco 2 LIGHT TECHW11119TH tech 2 LIGHT TECHW11120GR antracite 4 LIGHT TECHW11120 bianco 4 LIGHT TECHW11120TH tech 4 LIGHT TECH123045BA antracite 4 MÀTIX123045AV avorio 4 MÀTIX123045TH tech 4 MÀTIXsupportocoperchioplacca difinituraRaccordo minicolonna-scrivaniaColore129080 antracitesistema ufficio29

tORRETTE A SCOMPARSA E ACCESSORI150701150703150702150704150712150713150714150715150716150706150561S150563S150569S150717 150719150718ArticoloTorrette a scomparsaTorrette a scomparsa per pavimenti sopraelevati equipaggiabilicon supporti per l’installazione delle serie civili LIVINGLIGHT,MAGIC, MÀTIX, LUNA e apparecchiature su guida DIN.Moduli Finitura coperchio150701 8-10 personalizzabile150702 8-10 inox150703 16-20 personalizzabile150704 16-20 inox150705 24-30 personalizzabile150706 24-30 inox150561S150563S150569SScatole da incasso in lamieraScatole da incasso in lamiera zincata per l’installazione delletorrette a scomparsa nei pavimenti tradizionali.Moduliper torretta a 8-10 moduli serie civiliper torretta a 16-20 moduli serie civiliper torretta a 24-30 moduli serie civiliArticoloAccessori di completamentoSupporti di completamento da installare nelle torrette a scomparsa- in resina colore grigio (RAL 7021)150712 supporto per 5 moduli della serie LIVINGLIGHT e LUNA150713 supporto per 4 moduli della serie MÀTIX150714Nsupporto per 5 connettori sciolti RJ45 tipo TOOLLESS IDC150715 (1) supporto per 5 connettori sciolti RJ45 tipo 110 IDC (attacco keystone)150716 supporto per apparecchi modulari DIN 2 moduli (1+1)150717 supporto copriforo150718 separatore interno per art. 150712 e art. 150713150719 (2) modulo di pre-cablaggio150720 supporto per 5 connettori sciolti RJ45 tipo 110 IDC(1) utilizzare falsi polo art. C9500TB per gli scomparti inutilizzati(2) non installabile in torrette art. 150705 e art. 15070630

tORRETTE A SCOMPARSA E ACCESSORILe torrette a scomparsa, realizzate in conformità alle norme CEI 64-8 e alla CEI EN 60670-23, garantiscono i seguenti gradi di protezione:IP4X sul perimetro del coperchio e tra cornice e pavimento;IP2X in corrispondenza delle uscite cavi dal coperchio;IP52 in corrispondenza del fissaggio tra torretta e pavimento mediante guarnizione.I gradi indicati corrispondono a quanto previsto per spine ad inserzione orizzontale e perinstallazione in pavimenti rialzati per la cui pulizia non sia previsto l’impiego di liquidi dilavaggio.Le resine termoplastiche impiegate (policarbonato per coperchio, cornice e supporti - ABSper contenitore) presentano le seguenti caratteristiche di resistenza al calore anormale eal fuoco:- UL - VO- CEI 50-11 - IEC 60695-2-1: 850°C alla prova del filo incandescente (Glow Wire).Il cabalggio delle torrette a scomparsa è agevolato dalla presenza di passaggi prefrtturabilie sistemi per il fissaggio rapido dei cavi. L’installazione completa di passacavi plasticiforniti a corredo, garantisce un grado di protezione IP4x.L’installazione nei pavimenti rialzati richiede la semplice foratura di un pannello dellapavimentazione sopraelevata; il fissaggio nella foratura avviene mediante 4 graffe chesi agganciano alle parte inferiore del pannello. Nei pavimenti tradizionali l’installazionedelle torrette richiede l’utilizzo di una scatola di metallo (art. 150561S, art. 150563S e art.150569S) opportunamente connessa al sistema di distribuzione sottopavimento.Lo specifico supporto portapparecchi art. 150716 permette di installare in ognialloggiamento le apparecchiature modulari DIN con capienza fino a 2 moduli. Il coperchioad installazione reversibile è dotato di cerniere metalliche e di un sistema di chiusuraspontanea rallentata , così come prescritto dalla norma CEI 64-8. L’apertura è facilitatadalla presenza di una maniglia ergonomica.Il coperchio è disponibile in 2 finiture acciaio INOX con incisioni antisdruciolo o con vanoper personalizzazione e integrazione con il pavimento (es. moquette, linoleum, ecc. conspessori 4 o 8 mm); entrambe i tipi di coperchio sono dotati di una piastra di rinforzo inacciaio che assicura una tenuta al carico fino a 3000Ntorrette a scomparsa27090ArticoloAmmBmmCmmForo pavimentommBA792,5150701 185 129 210 256x170150702 185 129 210 256x170150703 305 249 210 256x290150704 305 249 210 256x290150705 441 369 210 256x410150706 441 369 210 256x410Cscatola per installazione in pavimenti tradizionaliBACD32853597Articolo n°moduliAmmBmmCmmDmm150561S 8÷10 259 279 174 202150563S 16÷20 259 279 294 322150569S 24÷30 259 279 416 438installazione nei pavimenti flottantiposa del coperchio e quote per il taglio di moquette o altroab4÷8 mmabArticolo a (mm) b (mm)150701-150702 256 170150703-150704 256 290150705-150706 256 410Articolo a (mm) b (mm)150701 129 210150703 249 210150705 369 210sistema ufficio31

TORRETTE SPORGENTIRispondenza normativaTutte le torrette a pavimento sono conformi alle norme CEI 64-8; l’asse geometricod’inserzione delle prese a spina è ad altezza superiore ai 40 mm prescritti, inoltrenell’accoppiamento meccanico sul piano del pavimento (con torrette correttamenteinstallate)è garantito il grado di protezione IP52, nel caso di impianti realizzati conl’impiego di zoccoli con guarnizione di tenuta.1150650 15066023150671 150675 1506794150682 1506811506835ArticoloTorrette modulari bifacciali150650 torretta bifacciale 4+4 moduli in resina colore grigio antracite150652 torretta bifacciale 4+4 moduli in resina colore grigio chiaro150655 torretta bifacciale 4+4 moduli con corpo in alluminio e base inresina colore grigio chiaro150660 torretta bifacciale 8+8 moduli con corpo in alluminio e base inresina colore grigio chiaro678Supporti e mostrine di finitura e accessori150671 supporto 4 moduli LIVING/LIGHT/LIGHT TECH e mostrina di finituracolore grigio antracite150672 supporto 4 moduli LUNA e mostrina di finitura colore bianco150674 adattatore per installazione di supporti portapparecchi coninterasse di fissaggio 83,5 mm150675 supporto 4 moduli LIVING/LIGHT/LIGHT TECH e mostrina di finituracolore grigio chiaro150676 supporto 4 moduli MÀTIX-MAGIC e mostrina di finitura coloregrigioantracite150677 supporto 4 moduli MÀTIX-MAGIC e mostrina di finitura coloregrigio chiaro150681 copriforo colore grigio antracite150682 copriforo colore grigio chiaro150679 accessorio di raccordo per affiancamento orizzontale delletorrette bifacciali150683 coperchio fotoluminescente per segnalazione notturna dellaposizione della torrettaAccessori a pag.41Legenda1) coperchio2) coperchio di chiusura struttura3) separatore interno4) chiusure laterali5) modulo portapparecchi6) guarnizione di tenuta7) componente di utilizzo in caso di mancanza del bocchettone Bticino8) bocchettone di derivazione sottopavimento158 mm 110 mmAAArticoloA mm150650 141150652 141150655 141150660 20532

Torrette sporgenti monofaccialiRispondenza normativaTutte le torrette a pavimento sono conformi alle norme CEI 64-8; l’asse geometricod’inserzione delle prese a spina è ad altezza superiore ai 40 mm prescritti, inoltrenell’accoppiamento meccanico sul piano del pavimento (con torrette correttamenteinstallate)è garantito il grado di protezione IP52, nel caso di impianti sottopavimentorealizzati con l’impiego di zoccoli con guarnizione di tenuta.1150503N + 150501150503N + 150535150524N + 1505372150503P150507 150530345ArticoloTorrette modulari monofaccialiTorrette modulari portapparecchi tipo monofaccialein resina goffrata colore grigio antracite (RAL 7021)Torretta Base Moduli150501 150503N 4 Màtix Magic150535 150503N 5 LIVINGLIGHT150537 150524N 3 LIVINGLIGHT67ACCESSORI150530 coppia di blocchetti per accoppiamento in sovrapposizionedi terrette 150501 e 150535150503Ppiastra per ghiera di fissaggio150507 frontale per finitura 4 moduli màtixAccessori a pag.41Legenda1) coperchio2) modulo portapparecchi3) ghiera di fissaggio (in alternativa lo zoccolo del punto 4 può essere fissatomediante 4 tasselli)4) piastra di fissaggio5) base torretta6) guarnizione di tenuta7) bocchettone di derivazione sottopavimento20) bocchettone di derivazione sottopavimento158 mm 110 mmA98 mmAA62 mm13 mm125 mmArticoloA mm150537 – 150524N 100150535 – 150503N 155150501 – 150503N 155sistema ufficio33

COLONNE E MINICOLONNEMonofacciali129241 129244129231+129245129247* *129221 129222129201 129202 129211 129212129242 129241ArticoloColonne monofacciali completeColonna monofacciale completa di accessori d’installazione.Corpo, coperchio ed estensione telescopica in alluminio, finitura“alluminio naturale”. Cuffie di finitura in resina colore grigio chiaro.Predisposizione per integrazione con sistema sottopavimentoBTicinoCoperchio Altezza129201 Curvo 2710-3700129202 Piano 2710-3700Minicolonne monofacciali completeMinicolonna monofacciale completa di accessori d’installazione.Corpo, coperchio in alluminio, finitura “alluminio naturale”.Cuffie di finitura e testata terminale in resina colore grigio chiaro.Predisposizione per integrazione con sistema sottopavimentoBTicino. Equipaggiabile con 5 supporti INTERLINK OFFICE da4 posti art. 120034 o art. 120035 120032.Coperchio Altezza129211 Curvo 753129212 Piano 753Articolokit installazione estetica (per frutti livinglight)**Coperchio Altezza Materiale N° moduli1292552334129256 Curvo304 Alluminio 8129257 436,5 12Accessori129085 Separatore lineare per la suddivisione dei servizi nella colonna129086 Separatore lineare per la suddivisione dei servizi nellaminicolonna129252 Raccordo colonna con canale 120x60 mm129253/25A Raccordo colonna o estensione telescopica al canale 120x120 mm129019 * Staffa per fissare alla colonna apparecchi esterni (telecamere,segnalazioni, display, ecc...)* Installabile solo su art. 129202 - 129212.Su richiesta é possibile avere colonne con altezza massima superiore a quella standard(rivolgersi al Funzionario Tecnico Commerciale BTicino).** vedi composizione a pagina 29ArticoloColonne monofacciali componibiliColonna monofacciale completa di accessori d’installazione.Corpo, coperchio ed estensione telescopica in alluminio, finitura“alluminio naturale”. Cuffie di finitura in resina colore grigiochiaro. Predisposizione per integrazione con sistemasottopavimento BTicino129221 Colonna monofacciale con coperchio curvo. Corpo e coperchio inalluminio, finitura “alluminio naturale”. Altezza 3000 mm129222 Colonna monofacciale con coperchio piano. Corpo e coperchio inalluminio, finitura “alluminio naturale”. Altezza 3000 mm129231 Estensione telescopica - estensione e copertura in alluminio,finitura “alluminio naturale”. Altezza 3000 mmAccessori129241 kit di fissaggio a pavimento per colonne e minicolonne o a soffittoper le colonne (se non si uilizza l’estensione telescopica),completo di cuffie di finitura.129242 kit di fissaggio a pavimento per colonne e minicolonne, completodi cuffie di finitura, per integrazione con il sistema didistribuzione sottopavimento BTicino129244 kit di fissaggio antiscivolo a soffitto per le colonne, completo dicuffie di finitura. Per installazione senza estensione telescopica129245 kit di fissaggio estensione telescopica al soffitto e alla colonna,completo di cuffie di finitura129251 Separatore lineare (h=3000mm)per la suddivisione dei servizi129252 Raccordo colonna con canale 120x60 mm129253/25A Raccordo colonna o estensione telescopica al canale 120x120 mm129247 Testata terminale per minicolonna129019* Staffa per fissare alla colonna apparecchi esterni (telecamere,segnalazioni, display, ecc...)* Installabile solo su art. 129202 - 129212.Su richiesta é possibile avere colonne con altezza massima superiore a quella standard (rivolgersi alFunzionario Tecnico Commerciale BTicino).34

COLONNE E MINICOLONNEBifacciali129011... (2)129085129051AL129101129101AL129001 129001AL129051129061... (1)129086129081129081129081ArticoloColonne bifacciali con altezza variabileColonna in alluminio con altezza variabile da completare concoperchi art. 129011...129001 Colonna bifacciale - corpo ed elemento telescopico con finituracolore grigio antracite129001ALColonna bifacciale - corpo ed elemento telescopico con finituraalluminio naturale, coperchi di raccordo della base edell’elemento telescopico colore LIGHT TECH129001BAColonna bifacciale - corpo ed elemento telescopico con finituracolore bianco brillante, coperchi di raccordo della base edell’elemento telescopico colore grigio antracite129011... (1) Coppia coperchi per colonna129012ALCoppia di coperchi per colonna in alluminio129012BACoppia di coperchi per colonna in alluminio verniciato bianco129012GRCoppia di coperchi per colonna in alluminio verniciato grigio129085 Separatore per suddividere scomparti nella colonna separatoreper suddividere scomparti nella colonna129081 Elemento per raccordo con impianti sotto pavimento129019* Staffa per fissare alla colonna apparecchi esterni(telecamere, segnalazioni, display, ecc.)NOTE: (1) Completare il codice della coppia coperchi con le sigle indicanti il colore: BA = biancobrillante, RS = rosso, AL = alluminio, FB = frassino bianco, GR = grigio, NO = nero venato,PS = pero svizzero.Su richiesta é possibile avere colonne con altezza massima superiore a quella standard (rivolgersi alFunzionario Tecnico Commerciale BTicino).* La staffa art. 129019 può essere applicata anche nei canali in alluminio 120 x 60 mm e 120 x 120 mm.Minicolonne bifacciali con altezza 780129051 minicolonna bifacciale con finitura colore grigio antracite129051ALminicolonna bifacciale con finitura alluminio naturale129061... (1) coppia coperchi per minicolonna art. 129051... e art. 129101...129062ALCoppia di coperchi per minicolonna in allumio129062BACoppia di coperchi per minicolonna in alluminio verniciato bianco129062GRCoppia di coperchi per minicolonna in alluminio verniciato grigio129086 separatore per suddivisione scomparti nella minicolonna129081 elemento per raccordo con impianti sottopavimentoMinicolonne bifacciali con altezza 340129101 minicolonna bifacciale con finitura colore grigio antracite LIVING- altezza 340 mm, equipaggiabile con 16 moduli LIVING o LIGHT,mediante 4 supporti art. 120034 e placche di finitura INTERLINKOFFICE art. 120044BA o 120044GR; equipaggiabile con 16 moduliMÀTIX mediante 4 supporti art. 120035 e placche di finitura art.120045BA *129101ALminicolonna come sopra con finitura alluminio naturale129081 elemento per raccordo con impianti sottopavimentoNOTE: (1) Completare il codice della coppia coperchi con le sigle qui sotto riportate indicanti il colore: BA = biancobrillante, RS = rosso, AL = alluminio, FB = frassino bianco, GR = grigio, NO = nero venato, PS = pero svizzero.* Per combinazioni diverse é necessario completare la chiusura dei vani tagliando a misura i coperchi art. 129061...indicati per la minicolonna alta 780 mm.sistema ufficio35

dati dimensionalicolonne e minicolonne monofacciali72A130Sezione colonna e minicolonnamax 3700mm(LxhxP) 160x85x130min 2710mm130112129242160Base colonne e minicolonne75 8530 mm129201129202129241160Base colonne e minicolonne735 mm85 mmQuantità di cavi installabili nelle colonne e minicolonneScompartoSezione scompartoNumero di conduttori installabili1,52,546mm 2 mm 2 mm 2 mm 2A 38 cm 2 278 192 146 8412921112921236

colonne e minicolonne bifacciali12012072 72 6060A3939max 3700mmmax 3700mmmin 2710mmmin 2710mm154 154 12048,552154 154 120Sezione colonna154B64 26 6448,552Base colonna 1 servizio64 26 6415456Base colonna2 servizi(con 1 art. 129081)Sezione elementotelescopico5664 26 14764 26 147237237154154Base colonna3 servizi(con 2art. 129081)70 mm70 mm147 26 147 147 26 14712900112900AL320320Minicolonnabifacciale in alluminioQuantità di cavi installabili nelle colonne e minicolonne70 mm250338 70 mm70 mm250338690 mm778 mm70 mm690 mm778 mmScompartoSezione scomparto1,5 mm 2 2,5 mm 2 4 mm 2 6 mm 2Numero di conduttori installabiliA 45 cm 2 328 226 172 98B 45 cm 2 328 226 172 98129101 129051sistema ufficio37

COLONNE E MINICOLONNECaratteristiche tecnicheCOLONNE MONOFACCIALI MINICOLONNE MONOFACCIALI COLONNE BIFACCIALI MINICOLONNE BIFACCIALIComplete Componibili Complete ComponibiliNorma di riferimento CEI EN 50085-2-4 CEI EN 50085-2-4Grado di protezione IP40 IP40Robustezza e resistenzaagli utriIK 0,7 (con coperchio alluminio)IK 0,7 (con coperchio alluminio)Impedenza 0,02 Ω/m 0,02 Ω/mAltezza (mm) 2710÷3700 3000 750 Max 1000 (1) 2710÷3700 340 e 780Collegamento a terra Utilizzando ponticelli con terminali di arresto art. 123019 (2) Utilizzando ponticelli con terminali di arresto inclusi nella confezionePossibilità di raccordoCon tutti i sistemi di distribuzione: a soffitto e controsoffitto(solo per le colonne) e sottopavimentoCon tutti i sistemi di distribuzione: a soffitto e controsoffitto(solo per le colonne) e sottopavimentoCorpoMateriale di costruzioneProfilato di alluminio anodizzato, finitura “alluminio naturale”Profilato di alluminio anodizzatoN° di scomparti 1÷2 ( vano con guida DIN) 2÷4 (2 vani contrapposti con guida DIN)Elemento separatore 129085 129251 129086 129251 129085 129086Coperchi di finitura A corredo in alluminio, finitura “alluminio naturale” Venduti separatamente in diverse colorazioni, realizzati in PVC e alluminioBase di appoggioMateriale di costruzione Cuffie di finitura in resina termoplastica colore grigio chiaro Base, coperchi e raccordo in resina termoplastica colore grigio antracite LIVINGo alluminio naturale (verniciato)Grado di protezionea pavimento (3) IP52 IP52Elemento telescopicoMateriale di costruzione Coperchi in profilato di alluminio anodizzato e verniciato con resine epossidichecolori di finitura come corpo colonnaCoperchi in profilato di alluminio anodizzato e verniciato con resine epossidichecolori di finitura come corpo colonnaLunghezza (mm) 1300 3000 1300Molla di carico (270 Kg)In acciaio, regolabile fino alla spinta di circa 2650N(1) la minicolonna monofacciale componibile si realizza acquistando la colonna monofacciale componibile art. 129221 e art. 129222 (h= 3000mm) e tagliandola all’altezza desiderata (MAX= 1000 mm)(2) nelle colonne e minicolonne complete i collegamenti di terra sono a corredo(3) il grado di protezione è dato dall’accoppiamento sul piano del pavimento dalla guarnizione di tenuta38

Modalità d’installazioneLe colonne e le minicolonne monofacciali sono disponibili complete di due diverse tipologiedi coperchio: CURVO o PIANO. L’installazione di apparecchi per serie civili è possibileutilizzando placche e supporti specifici INTERLINK OFFICEL’utilizzo di accessori quali setto separatore o scatole d’installazione consente di distribuireall’interno di colonne e minicolonne fino a due servizi (es. energia e dati).SCHEMATIZZAZIONE DEI COMPONENTI DI FISSAGGIO E FINITURA DELLE COLONNE E MINICOLONNE129241 129242 129244 129245 129247Kit di fissaggio a pavimentoo a soffitto, completo dicuffie di finituraKit di fissaggio a pavimentoper integrazione conbocchettone Bticino,completo di cuffie di finituraKit di fissaggio della colonnaa soffitto antiscivolo,completo di cuffie di finituraKit di fissaggio elementotelescopico, completo dicuffie di finituraTestata terminaleminicolonnaNB: la sezione d’ingresso cavi si riduce del 25% rispetto alle dimensioni utili dei bocchettoni di raccordo del sistema sottopavimento.Modalità di installazione delle colonne completeGrazie ad apposite guarnizioni antiscivolo, a corredo, è possibile fissare le colonnemonofacciali installando tasselli ad espansione, alternativamente a soffitto o a pavimento.In questo modo è possibile salvaguardare soffitti o pavimenti di particolare pregio. Laconfezione comprende tutti gli elementi necessari per l’installazione.Fissaggio colonna completaFissaggio mediante tasselli adespansionePAVIMENTOSìOPTIONALSOFFITTOOPTIONALSì(il kit viene fornito con il kit di fissaggio a pavimento per integrazione con il sottopavimento Bticino art. 129242)Modalità di installazione delle minicolonne completeLa confezione comprende tutti gli elementi necessari per l’installazione della minicolonna.L’altezza delle minicolonne complete è studiata per l’installazione di cinque supporti 4posti Interlink Office (art. 120034 e 120035). L’installazione è da completarsi con le placchedi finitura specifiche.Fissaggio minicolonna completaFissaggio mediante tasselli adespansionePAVIMENTO(il kit viene fornito con il kit di fissaggio a pavimento per integrazione con il sottopavimento Bticino art. 129242)SìModalità di installazione delle colonne componibiliL’installazione può essere realizzata utilizzando tasselli ad espansione sul soffitto o inalternativa a pavimento. I kit di fissaggio sono da acquistare separatamente (non inclusinella confezione).Fissaggio colonna componibilePAVIMENTOSOFFITTOArticoloFissaggio conFissaggio conArticolotassellitasselliMediante 129241/129242 Si 129245 Optionalelementotelescopico 129241/129242 Optional 129245 SìSenza 129241/129242 Sì 129241 Sìelementotelescopico 129241/129242 Sì 129244 NoModalità di installazione delle minicolonne componibiliLe minicolonne possono raggiungere un’altezza massima di 1000mm e vengono realizzatetagliando alla misura desiderata una colonna componibile. Gli elementi d’installazione apavimento sono comuni a quelli delle colonne. La testata terminale completa l’installazionedella minicolonna. I kit di fissaggio sono da acquistare separatamente (non inclusi nellaconfezione).Fissaggio minicolonna componibilePAVIMENTOTESTATAArticolo Fissaggio con tasselli Articolo129241 Sì 129247129242 Sì 129247sistema ufficio39

lampada per colonnacaratteristiche tecnicheLampada: 2 x T5 24WPeso: 3,5kgCurva fotometrica:Articololampada per colonna on-off129501 Lampada colore bianco versione on/off129505 Lampada colore alluminio versione on/off129511 Lampada colore antracite versione on/offlampada per colonna dimmer 1-10v129502 Lampada colore bianco versione dimmer129506 Lampada colore alluminio versione dimmer129512 Lampada colore antracite versione dimmerdati dimensionali210 mmlampada per colonna con sensore129503 Lampada colore bianco con sensore di presenza e luminosità129507 Lampada colore alluminio con sensore di presenza e luminosità129513 Lampada colore antracite con sensore di presenza e luminosità600 mm50 mmorientabile rispetto all’asse orizzontale e verticale15°15°15°40

ACCESSORI PER TORRETTE COLONNE E MINICOLONNEGhiere di fissaggio10216B10252/3 10252/410243A82Articolo A mm6871 326871/1 50A725810231 6871102356875/2NTappiA B727,7Articolo10216BElementi di giunzione e fianchettielemento di giunzione e derivazione a torretta10216BSelemento di giunzione a X con bocchettone per torrettaArticolo A mm B mm6875/1N 87 276875/2N 90 286875/3N 90 28Tappo interno ispezionabile6875/1N6875/2N6875/3N10252/3 fianchetto con prefratture per tubo Ø 25 mmManicotto di prolungaTappo per bocchettoniABC10252/4 fianchetto con prefratture per tubo Ø 32 mmØ80 19 40Ø70 17120 6 AØ70ØD10242 fianchetto per tubo Ø 25 mm709080elementi ad 1 servizio per giunzioni e fissaggio torrette10243 fianchetto con prefrattura per tubo Ø 32 mm10231 bocchettoni in resina Ø 70 mm per fissaggio con ghiera art. 6871 eart. 6871/1 delle torrette su pavimenti rialzati h15 mm70 70120 6 A1209080120Articolo A (mm)10231 1510232 3010233 50BAE70 708410232 bocchettoni in resina Ø 70 mm per fissaggio con ghiera art. 6871 eart. 6871/1 delle torrette su pavimenti rialzati h30 mmBB70C104D80120 6 A10233 bocchettoni in resina Ø 70 mm per fissaggio con ghiera art. 6871 eart. 6871/1 delle torrette su pavimenti rialzati h50 mm7090807082A8422EArticolo A (mm) B (mm) C (mm) D (mm) E (mm)10216B 30 35 93 60 2546120120 6 A120 6 A70 7084C10422D8480227070120Ghiere in resina con guarnizioniGhiere in resina con guarnizione per bloccaggio di tutti i tipi ditorrette e colonne INTERLINK OFFICE sui bocchettoni deglielementi di derivazione1201206871 Ø 70 mm - h = 32 mm E6871/1 Ø 70 mm - h = 50 mm7090BA807090BB80701022012082B A B4625 E 25BD257082B462570Manicotto di prolungaEper bocchettoni10235 Ø 70 mm - h = 40 mm per prolunga bocchettoni70AC104Tappi esteticiTappi estetici in resina per chiusura a filo pavimento, ispezionabili.Con guarnizione di tenuta IP52 – per bocchettoni Ø 70 mm nonutilizzati per torrette – disco di finitura in metallo6875/1N tappo senza disco in metallo6875/2N tappo con disco in acciaio spazzolato6875/3N tappo con disco in ottoneC104DD708080AC104DE809070100 AEC80AE120B D 25 120B D 25Articolo A (mm) B (mm) C (mm) D (mm) E (mm)10226BS 20 32 85 17 5570100Fianchetti adattatori9040C7 718184070809010252/3 10252/49040100C7 718184080909025407 71818 90 90 7 71818sistema ufficio25403340334090419025

placche e supportiPLACCHE E SUPPORTI SPECIFICI PER INTERLINKLIVINGLIGHTN°moduliScatole perinstallazioneSupportoportapparecchiAntracite Bianca TechBIFACCIALI E MONOFACCIALICOPERCHIO PIATTO2120006(supporto) LN4702 LNA4802AR LNA4802BI LNA4802TE120022(opzionale) 120032 120042GR 120042BA 120042TH3120023 LN4703 LNA4803AR LNA4803BI LNA4803TE4120048 LN4704 LNA4804AR LNA4804BI LNA4804TECANALE DA PARETE120024(opzionale) 120034 120044GR 120044BA 120044TH6/7120026 LN4707 LNA4807AR LNA4807BI LNA4807TEMONOFACCIALI CONCOPERCHIO CURVO2120022(opzionale) 120032 W11119GR W11119 W11119TH4* Completare il codice con la sigla del colore desiderato. Vedere catalogo MÀTIX, MAGIC e LUNA120024(opzionale) 120034 W11120GR W11120 W11120TH42

SupportoportapparecchiPLACCHE E SUPPORTI DI SERIEMàTIX MAGIC LUNAPlacche*PlaccheMAGIC*SupportoportapparecchiPlacche*SupportoportapparecchiPlacche*500SM2AAM4802...C4719C4819500S/23A AM4819... 503/23A/...503SA AM4803... 503/...A/... 503R 503/... C4703 C4803...504SA AM4804... 504/4A/R 504S 504/4/... C4704 C4804...120035 120045BA 120045AV506LSA AM4806... 506L/6A/... 506LS 506L/6/...120035 123045BA 123045TH 123045AVsistema ufficio43

distribuzione a pareteCanale PVC 120x60 mm e 200x60 mmFondoCoperturaGraffafermacavi120010Separatorelineare120009Angolo interno variabilefondo 121003copertura bianca 121003NBAcopertura grigia 121003NGRDerivazione per minicanalebianco 120012BAgrigio 120012GRCoprigiuntocoperchio lateralebianco 120014NBAgrigio 120014NGRFondo121001Coperchiolaterale120002...Coperchio frontale120001...Derivazione per centralinomultifunzione bianco120015BAgrigio 120015GRCoprigiuntocoperchio frontalebianco 120013BAgrigio 120013GRRaccordo a Tfondo 121006copertura bianca 121006NBAcopertura grigia 121006GRAngolo esterno variabilefondo 121004copertura bianca 121004NBAcopertura grigia 121004NGRFondoFondoAngolo piattofondo 121005copertura bianca 121005NBAcopertura grigia 121005NGRTestata di estremitàbianco 121002BAgrigio 121002GRCoperturaCopertura44

Raccordo a T122007Angolo internovariabilefondo 122003copertura bianca 122003NBAcopertura grigia 122003NGRFlangia finitura paretebianca 122016BAgrigia 122016GRFondo122001Coperchio laterale120002...Coprigiunto coperchio lateralebianco 120014NBAgrigio 120014NGRTestata di estremitàbianca 122002BAgrigia 122002GRRaccordoa T 122006Coprigiunto coperchio frontalebianco 120013BAgrigio 120013GRCoperchio frontale120001...FondoAngolo piattofondo 122005copertura bianca 122005NBAcopertura grigia 122005NGRCoperturaFondoAngolo esterno variabilefondo 122004copertura bianca 122004NBAcopertura grigia 122004NGRCoperturasistema ufficio45

distribuzione a pareteCanale PVC 120x60 mm e 200x60 mmCANALE IN PVC 120x60 mm E 200x60 mm PER DISTRIBUZIONE A PARETEFondo canale(2 m)Coperchio frontale(2 m)Coperchio laterale(2 m)Derivazione perminicanaleSezione(mm)NumeroscompartiTipocanale120x60 MIN - 1MAX - 2da completare concoperchi121001121101 (alluminio)120001... 120002...120012BA120012GRT60 completo di coperchi121001BA - - -121001GR - - -200x60 MIN - 2MAX - 4da completare concoperchi122001 120001... 120002...120012BA120012GRT60 completo di coperchi122001BA - - -122001GR - - -Canale in PVC 120x60 mm e 200x60 mm per distribuzione a pareteFondoraccordo a TCopertureraccordo a T (3)Fondoraccordo a X (2)Copertureraccordo a X (3)Sezione(mm)Numeroscomparti120x60 MIN - 1MAX - 2200x60 MIN - 2MAX - 4Tipocanaleda completare concoperchiT60 completodi coperchida completare concoperchiT60 completo di coperchi121006 (2) 121006NBA121006NGR121107121107NBA121107NGR122006/122007 (1) - - -122006+122006/122BA122007+122007/121BA (1) - - -122006+122006/122GR122007+122007/121GR (1) - - -coperchi di finitura frontali e laterali (4)Finitura bianco brillante Finitura rosso Finitura alluminio Finitura grigioCoperchio frontale 120001BA 120001RS 120001AL 120001GRCoperchio laterale 120002BA 120002RS 120002AL 120002GRCentralini multifunzione da pareteSerie15 moduliMÀTIX BiancoSerie18 moduliLIGHT BiancoSerie18 moduliLIVING Grigio antraciteSerie10 moduliDIN BiancoSerie10 modliDIN Grigio antracite150415MG 150418BA 150418GR 150421BA 150421GR46

Derivazione percentralino multifunzioneFondo angolo internovariabile (2)Coperture angolointerno (3)Fondo angolo esternovariabile (2)Coperture angoloesterno (3)Fondo angolopiatto (2)Coperture angolopiatto (3)120015BA120015GR-121003121003NBA121003NGR121004121004NBA121004NGR121005121005NBA121005NGR-120015BA120015GR--122003122003NBA122003NGR122004122004NBA122004NGR122005122005NBA122005NGRTestata diestremitàCoprigiuntocoperchio frontaleCoprigiuntocoperchio lateraleCornice di finitura perattraversamento paretiSeparatore lineare Graffa ferma cavi Scatola di derivazione300x300 mm121002BA121002GR120013BA120013GR120014NBA120014NGR120016BA120016GR120009 120010122008BA122008GR122002BA122002GR120013BA120013GR120014NBA120014NGR122016BA122016GR120009 120010122008BA122008GRFinitura frassino bianco Finitura nero venato Finitura pero svizzeroCoperchio frontale 120001FB 120001NO 120001PSCoperchio laterale 120002FB 120002NO 120002PSNote: gli elementi di percorso (angoli e raccordi) devono essere completati con le finiture specifiche bianche o grigie.NB: Le fotografie riportate in tabella hanno carattere puramente indicativo.(1) la composizione avviene mediante quale canale si deve raccordare:a. art. 122006 raccordo a T tra un canale 200x60 mm ed un canale 200x60 mm;per l’installazione su canali T60 bisogna completare i codici articolo con gli elementi di finitura: elemento di finitura bianca art. 122006/122BA, elemento di finitura grigio art. 122006/122GRb. art. 122007 raccordo a T tra un canale 200x60 mm ed un canale 120x60 mm (utilizzabile solo con canale art. 122001);per l’installazione su canali T60 bisogna completare i codici articolo con gli elementi di finitura: elemento di finitura bianca art. 122007/121BA, elemento di finitura grigio art. 122007/121GR(2) i fondi di raccordo devono essere completati con gli elementi di copertura dedicati(3) elementi di copertura da abbinare ai fondi dedicati. Finitura bianca art. ...NBA, finitura grigia art. ...NGR(4) Coperchi di finitura in PVC per canali - non utilizzabili in canali T60 – lunghezza 2 msistema ufficio47

Caratteristiche dei canaliINTERLINK OFFICEI sistemi di canalizzazione hanno le seguenti caratteristiche:- grado di protezione IP40;- resistenza all’urto: 2 Joule (PVC);- smontaggio degli accessori mediante attrezzi specifici;- impiego del canale come porta cavi e porta apparecchi;- il canale in alluminio non è previsto per l’impiego come conduttore di protezione.Le canalizzazioni sono conformi alle norme:- serie CEI EN 50085-2-1Durante l’installazione dei canali è bene tener presente che nello scomparto destinato adospitare i cavi energia occorre applicare il coefficiente di riempimento del 50% secondoCEI 64-8.quantità di cavi installabili nei canali da pareteNumero di conduttori installabiliTipo di canale Profilo Scomparto Sezione scomparto 1,5 mm 2 2,5 mm 2 4 mm 2 6 mm 2PVC 120x60 mm e200x60 mm BBA 38 278 192 146 84Alluminio 120x60 mmCCCCBB 3,6 26 18 13 7ABC 16,5 120 84 64 36NOTA: impedenza lineare canali in alluminio : 0,02 Ω/mBCCBAquantità di cavi installabili nel canale Bda postazione da Blavoro e angolareNumero di conduttori installabiliTipo di canale Profilo Scomparto Sezione scomparto 1,5 mm 2 2,5 mm 2 4 mm 2 6 mm 2Postazione di lavoro in PVC e B A B B D D BalluminioAA 16,6 118 86 58 42CC CCBB 17,8 127 92 62 45NOTA: impedenza lineare canali in alluminio : 0,02 Ω/mAAAA48

quantità di cavi installabili nel canale da parete con scatole e accessori portapparecchiLe indicazioni nella tabella riportata sotto sono riferiteall’installazione delle diverse scatole portapparecchi nello scomparto, con dimensione120x60 mm, dei canali in PVC e in alluminio. Non si riportano indicazioni relative allasezione residua del vano inferiore del canale a campana in quanto:- il vano é stato dimensionato per essere utilizzato principalmente per l’installazione dellescatole portalampade. È precluso qualsiasi impiego del vano per l’alloggiamento dinumerosi cablaggi (impiego come canale portacavi);- l’ingombro delle scatole portapparecchi installate nel vano influisce comunquemarginalmente sulla sua sezione totale. Lo spazio residuo permette il contenimento deicavi delle eventuali apparecchiature installate (ricevitori IR, rilevatori di fumo etc.).Sezione della scatolaportapparecchisezione utile residuaTabella per la determinazione del numero di conduttori installabili nel canale in relazione all’ingombro degli accessori portapparecchi installatiNumero di conduttori installabili nel canaleArticolo accessorio Ingombro scatola (cm 2 )Sezione utile residua(cm 2 )% sezione residua 1,5 mm 2 2,5 mm 2 4 mm 2 6 mm 2120023 28,8 9,2 24 67 46 35 20120048 28,8 9,2 24 67 46 35 20120022 25,4 12,6 33 92 64 48 27120024 25,4 12,6 33 92 64 48 27120006 22,7 15,3 40 112 77 59 34120007 24 14 36 102 71 54 31120008 32,2 58 15 42 29 23 12quantità di cavi installabili nel canale da postazione da lavoro e angolare con scatole e accessori portapparecchiLe indicazioni riportate nella seguente tabella, consentono di calcolare la quantità di cavoinstallabile nella canalina della postazione di lavoro quando vengono inserite le diversescatole portapparecchi.Viene inoltre segnalata la quantità di cavo che si può inserire nelle canaline 80x80 mm seviene installato il portalampada.postazione di lavoroSezione della scatolaportapparecchiTabella per la determinazione del numero di conduttori installabili nel canale postazione di lavoro in relazione all’ingombrodegli accessori portapparecchi installatiNumero di conduttori installabili nel canaleArticolo accessorio Ingombro scatola (cm 2 ) Sezione residua (%) 1,5 mm 2 2,5 mm 2 4 mm 2 6 mm 2120022 25,4 37 107 78 52 38120024 25,4 37 107 78 52 38sistema ufficio49

BTicino SpAVia Messina, 3820154 Milano - Italiawww.bticino.itPer documentazione tecnica, informazioni di carattere commercialee sulla rete dei centri di assistenza tecnica.Numero attivo dal lunedì al venerdì dalle 8.30 alle 18.30Al di fuori di questi orari è possibile inviare richieste tramite i contatti del sito web.La richiesta sarà presa in carico e verrà dato riscontro il più presto posibile.AD-ITIN13C - Edizione 4/2013Organizzazione di vendita e consulenza tecnicaPiemonte • Valle d’Aosta • LiguriaUFFICIO REGIONALE10098 RIVOLI (TO)c/o PRISMA 88 – C.so Susa, 242Tel. Q 011/9502611Fax 011/9502666LombardiaUFFICIO REGIONALE20154 MILANOVia Messina, 38Tel. Q 02/3480600Fax 02/3480610Veneto Occidentale •Trentino Alto AdigeUFFICIO REGIONALE37047 SAN BONIFACIO (VR)JJ CONSULTING SasLoc. Crosaron Villabella 18c/o SoavecenterTel. 045/7612497Fax 045/6104507Veneto Orientale •Friuli Venezia GiuliaUFFICIO REGIONALE35127 CAMIN – PADOVAVia Vigonovese, 50Tel. Q 049/8993011Fax 049/8993066Emilia Romagna •RSM • MarcheUFFICIO REGIONALE40069 ZOLA PREDOSA (BO)Via Nannetti, 5/ATel. Q 051/6189911Fax 051/6189999UFFICIO REGIONALE60019 SENIGALLIA (AN)Via Corvi, 18Tel. Q 071/668248Fax 071/668192Abruzzo • Molise •Puglia • BasilicataUFFICIO REGIONALE70026 MODUGNO (BA)Via Paradiso, 33/GTel. Q 080/5352768Fax 080/5321890Toscana • UmbriaUFFICIO REGIONALE50136 FIRENZEVia Aretina, 265/267Tel. Q 055/6557219Fax 055/6557221Lazio • Calabria •CampaniaUFFICIO REGIONALE00153 ROMAViale della Piramide Cestia, 1pal. C - 4° piano - int. 15/16Tel. Q 06/5783495Fax 06/5782117UFFICIO REGIONALE80040 S. MARIA LA BRUNATORRE DEL GRECO (NA)Via dell’Industria, 22Tel. Q 081/ 8479500Fax 081/ 8479510SiciliaUFFICIO REGIONALE95125 CATANIAVia Louis Braille, 7Tel. Q 095/7178883Fax 095/7179242SardegnaUFFICIO REGIONALE09100 CAGLIARIc/o centro Commerciale I MULINIPiano Primo int. 1Via Piero della Francesca, 3Località Su PlanuTel. Q 070/541356Fax 070/541146BTicino S.p.A. si riserva il diritto di variare in qualsiasi momento i contenuti del presentestampato e di comunicare, in qualsiasi forma e modalità, i cambiamenti apportati.
